Паровая броненосная батарея "Первенецъ", 1:500, самоделка
#361
31 января 2015 года, 22:16
Цитата
Юрий Сорокин пишет:
Повелитель всея парусных карапузов!

Пытаюсь прикинуть размер нагелей... Я то пока могу просто микро-иглами обойтись. А как планки к борту крепятся? Штифты сквозь борт?

Юрий, ошибаетесь, не повелитель, всего лишь строитель одного парусного карапуза. :)  Всё правильно- штифты сквозь борт.
Размеры нагелей- высота 0,8мм, ширина 0,16мм.

Цитата
Rastlin пишет:
Приветствую, deLoro!



Вы, как всегда удивляете!
Константин, здравствуйте!
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#362
31 января 2015 года, 22:23
Приветствую, еще раз deLoro!

Рад видеть продолжение Вашей сказки!  :)
Veritas Vincet


#363
31 января 2015 года, 22:45
я Повелителм "Первенца" имел в ввиду, хотел - Черный еще добавить. :oops  Я когда первый раз его изображение увидел ("Книга Будущих Адмиралов" Митяева, как мне помнится) - сразу решил, что это - самый страшный из парусников, царь зверей, так сказать. Может и не самый сильный, но...  :}{ Царь, просто Царь.
Какова ЖизнЯ - таков аватар: Круглый, Северный, Пушистый... 8)
Мои Сказки


#364
1 февраля 2015 года, 20:19
Цитата
Юрий Сорокин пишет:
я Повелителм "Первенца" имел в ввиду, хотел - Черный еще добавить.    Я когда первый раз его изображение увидел ("Книга Будущих Адмиралов" Митяева, как мне помнится) - сразу решил, что это - самый страшный из парусников, царь зверей, так сказать. Может и не самый сильный, но...    Царь, просто Царь.
А, понятно. :D
Продолжу отчёт. Долго занимался заготовкой, очень много деталей накопилось. Чтоб они не потерялись, решил приклеить, хоть часть.

 Рисунок Рисунок
Изменено: deLoro - 30.08.2022 21:27:27
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#365
1 февраля 2015 года, 21:54
Здравствуйте, уважаемый deLoro!

Признаюсь, очень интересно наблюдать за Вашей стройкой! Очень и очень харизматичный мастодончик, притягивает к себе внимание, как магнит!

Увы, англичане хоть и морская нация, но ни черта в мастодонтах не смыслят (http://coollib.com/b/288514/read):

""Первенец", имя нового русского фрегата, можно по всей справедливости считать одним из безобразнейших судов, когда-либо спущенных с верфи темзенских заводов. Он не только безобразнее "Resistens" и "Defens", но и безобразнее превозносимого американского изобретения — плавучей батареи "Derrick", которой со дня спуска суждено только лишь держаться, а не действовать на воде. Глядя на "Первенец", с его неуклюжим, сильно выступающим вперед носом, над которым зияли, как глаза какого-нибудь чудовища, два клюза, выкрашенные суриком, его можно было скорее сравнить с безобразной китайской джонкой, нежели с европейским судном, когда-либо виданным на Темзе.

Из английской газеты "Times" от 20 мая 1863 г."

Вдохновения Вам, терпения, радости от проделанного!

С уважением,

Poplav0k
Изменено: Poplav0k - 01.02.2015 21:55:14


#366
1 февраля 2015 года, 22:24
Ох уж этот "англицкий снобизмъ"  crezy Словно сами всяких разных у себя не плодили.
А мне он все время вот такие штуки из несуществующего будущего напоминает:
Рисунок
Какова ЖизнЯ - таков аватар: Круглый, Северный, Пушистый... 8)
Мои Сказки


#367
2 февраля 2015 года, 0:08
PoplavOk, здравствуйте!  Спасибо за внимание к стройке.
Англичане очень хорошо разбирались и разбираются в мастодонтах ( всякие "Индефатигеблы" и  "Кептены" ).  И в обвинениях России во всех грехах тоже разбираются.
Будь на дворе 1863 год и польские события. Даже санкции ввели -шлюпки коммерческого образца поставили. Одно слово - партнёры.
Но лучше французов, корабль сделали и передали заказчику. ;)
Изменено: deLoro - 02.02.2015 00:09:47
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#368
2 февраля 2015 года, 0:16
Цитата
Юрий Сорокин пишет:
Ох уж этот "англицкий снобизмъ"    Словно сами всяких разных у себя не плодили.

А мне он все время вот такие штуки из несуществующего будущего напоминает:
Они скромные, англичане то, относительно французов. "Дюпьюи де Лом" длиньше носятину имел.
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#369
2 февраля 2015 года, 10:56
Это такие тараны не после битвы при Лиссе (Итало-Австрийский конфликт) начали всем лепить?
С уважением, Владимир.


#370
2 февраля 2015 года, 19:15
Ну да, "новое изобретение" прогрессивного человечества.
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#371
7 февраля 2015 года, 23:55
Отлично!  (hi)


#372
8 февраля 2015 года, 15:35
Добрый день, Господа Капитаны. Небольшой отчёт о проделанной заготовительной работе за неделю.
Изготовил  такелажные утки и установил на место, чтоб не потерялись.
Рисунок Рисунок Рисунок Рисунок Рисунок



Дальше всё пошло наперекосяк. Что казалось выполнимым за  один- два вечера, заняло пять вечеров.
Это коечные сетки. В основном время занял подбор материала, вместе с изготовлением пробных образцов конечно. Попытки полностью уложиться в масштаб не совсем удались.
Самым масштабным материалом была медная фольга толщиной 0,01 мм. Согнулось  всё замечательно но, готовое изделие гнулось под взглядом, а после пайки рвалось  при снятии с оправки.
Рисунок



Дальше были попытки использовать стальную фольгу толщиной 0,07 мм. Очень жёсткая, пришлось сначала отжигать, что бы получить желаемую форму. Но и после отжига возникали малопредсказуемые мелочи.
Рисунок



Пришлось использовать латунную ленту толщиной 0,1 мм.
Рисунок  Рисунок Рисунок Рисунок



Осталось койки свернуть и установить на место.
Изменено: deLoro - 30.08.2022 21:32:05
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#373
8 февраля 2015 года, 16:18
Приветствую,коллега!
Как ещё ваши глаза видят. Я свою Лену в сотом масштабе и то на ощупь делаю.
Удачи.


#374
8 февраля 2015 года, 16:32
Цитата
Константин Селищев пишет:
Как ещё ваши глаза видят.
Так это - мастерство!
на них и ровняемся :)
Интересно, как это все выглядеть в сборе будет..
С уважением, Владимир.
Изменено: Владимир Якунчиков - 08.02.2015 16:33:01


#375
8 февраля 2015 года, 17:53
Цитата
Владимир Якунчиков пишет:
Цитата
Константин Селищев пишет:

Как ещё ваши глаза видят.

Так это - мастерство!

на них и ровняемся

Интересно, как это все выглядеть в сборе будет..

С уважением, Владимир.
Хорошо,что есть на кого равняться.


#376
10 февраля 2015 года, 21:37
Добрый вечер, Господа капитаны.
Сегодня изготовил кустарно- токарным способом шпиль.

Пользователь добавил изображение  Рисунок Рисунок



Примеривая на модель, очень удивился его близкому расположению к световому люку.
Пользователь добавил изображение

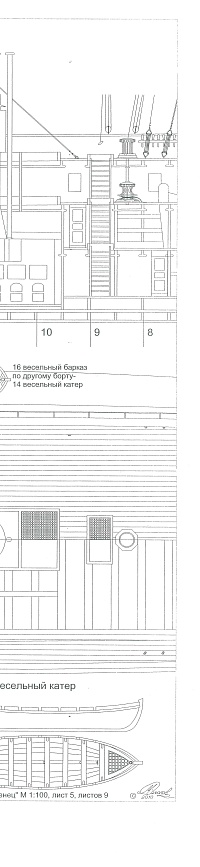

Но все три чертежа, имеющиеся в распоряжении, указывают это место расположения.
РисунокРисунок



Скрепя сердце, установил согласно чертежу.
Рисунок Рисунок Рисунок Рисунок
Изменено: deLoro - 30.08.2022 21:37:20
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#377
10 февраля 2015 года, 21:38
Цитата
deLoro пишет:
Сегодня изготовил кустарно- токарным способом шпиль.
Не, эт ваще жесть)
Тут даже мой Титаник в подметки не годится)
Изменено: Виталий аkа Daknyaz - 10.02.2015 21:41:21
"Титаник", Миникрафт, 1/350: http://karopka.ru/forum/forum190/topic2150/
"Чикума", Тамия, 1/350: http://karopka.ru/forum/forum190/topic25290/
"La Salamander, 1752", самодел: http://karopka.ru/forum/forum190/topic18522/


#378
11 февраля 2015 года, 9:14
Цитата
deLoro пишет:
изготовил кустарно- токарным способом шпиль.
- на своем токарном станке?
de Loro, а марочку, если можно, станочка (сам присматриваюсь к проксону 150-му).
С уважением, Владимир.
Изменено: Владимир Якунчиков - 01.03.2015 21:57:40


#379
11 февраля 2015 года, 20:39
Владимир, неполное название этого способа  вводит в заблуждение. Станка никакого нет. Полное название  такое: кустарно- токарный, станочно- пупочный метод. Патрон бормашинки прижимается к телу, чтоб дребезг работающих подшипников не разбудил спящих обеденным сном, и деталь обрабатывается надфилем как резцом. Только надо почаще проверять размер. :}{
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#380
11 февраля 2015 года, 21:52
Цитата
deLoro пишет:
Станка никакого нет.
Спасибо. Находчивость корабелов каропки рулит!!
С уважением, Владимир.


#381
12 февраля 2015 года, 18:56
Цитата
deLoro пишет:
Полное название такое: кустарно- токарный, станочно- пупочный метод.
:D  :D  :D
...Ноги, крылья... главное - хвост!...


#382
21 февраля 2015 года, 13:25
Добрый день, Господа Капитаны! Нежно обнимая градусник ( праздники пройдут в узком семейном кругу с широким выбором таблеток) решил отчитаться об уже выполненных работах, вновь отставших от планов.
Изготовил латунный квадрат 0,57*0,57мм. Придал ему форму битенгов, покрасил и утвердил на месте.

Рисунок Рисунок  Рисунок Рисунок



Покрасил и установил винт.
Рисунок Рисунок Рисунок



Собрал штурвал и разместил на законном месте согласно чертежу.
Пользователь добавил изображение Рисунок
Изменено: deLoro - 30.08.2022 21:42:25
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#383
21 февраля 2015 года, 16:08
Коллега,с наступающим праздником!
  а вот  не  понимаю зачем битенг  из  металла.  Можно  ведь  и  полегче  материал  выбрать.  Всё  одно  красить.
Удачи  и  не болеть.


#384
21 февраля 2015 года, 16:17
Всё очень красиво, но позволю себе немного попридираться:
конечно масштаб ну очень мелкий, но по-моему с пером руля надо ещё поколдовать.... не должен руль монолитно с корпусом смотреться.....как-то надо обозначить его крепление, и то, что он теоретически может поворачиваться.....


#385
21 февраля 2015 года, 16:37
Цитата
Константин Селищев пишет:
Коллега,с наступающим праздником!

  а вот  не  понимаю зачем битенг  из  металла.  Можно  ведь  и  полегче  материал  выбрать.  Всё  одно  красить.

Удачи  и  не болеть.

Константин, спасибо! Взаимно, с наступающим праздником!
Почему из латунни битенг?  Легко и удобно обрабтывать, да и привычно. Вес небольшой.

Цитата
Сергей Верзилин пишет:
Всё очень красиво, но позволю себе немного попридираться:

конечно масштаб ну очень мелкий, но по-моему с пером руля надо ещё поколдовать.... не должен руль монолитно с корпусом смотреться.....как-то надо обозначить его крепление, и то, что он теоретически может поворачиваться.....

Сергей, спасибо! Вот , что значит свежий взгляд. Постоянно сравниваю с чертежом, линия разъёма уже автоматически проецируется на модель.
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#386
21 февраля 2015 года, 21:41
Выздоравливайте, чрезмерно обнимать градусник не стоит  crezy


#387
22 февраля 2015 года, 11:12
Чегой-то и  я  захворал.  Но  сегодня  поднял  флаг.  "Лена"  готова.  Жду "Коллегу  Буркова"  для  фотосессии  и размещения  в  прихожей. А он  на  учениях. Думаю,что  делать  дальше. Или  вообще  забросить  это  дело.  Старый  стал
Удачи  и не болейте.


#388
22 февраля 2015 года, 11:17
Цитата
Константин Селищев пишет:
Чегой-то и  я  захворал.  Но  сегодня  поднял  флаг.  "Лена"  готова.  Жду "Коллегу  Буркова"  для  фотосессии  и размещения  в  прихожей. А он  на  учениях. Думаю,что  делать  дальше. Или  вообще  забросить  это  дело.  Старый  стал

Удачи  и не болейте.
Константин, здравствуйте! Эти настроения от хвори.  Выздоравливайте! Впереди ещё много интересных работ намечается!
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#389
22 февраля 2015 года, 11:34
Цитата
Константин Селищев пишет:
"Лена" готова.

Какая такая "Лена"....?!
Чем сложней - тем интересней!!!
"Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом" (с) Марк Твен


#390
22 февраля 2015 года, 12:16
Цитата
Алексей Никитин пишет:
Цитата
Константин Селищев пишет:

"Лена" готова.



Какая такая "Лена"....?!
Пароход. М 1:100. Каропка  вдохновила  взяться  за  заброшенное  вроде  дело.Начал 1 декабря.
Удачи.
