"Андрей Первозванный". Масштаб 1/200., Начало очередной серии.
#241
20 марта 2025 года, 12:58
Всем привет!

Продолжаю мучить "Андрея Первозванного".

Пошёл по мелочёвке.

1. "Паучки" на оголовниках дымовых труб.

Рисунок   Рисунок

2. Леерные ограждения на навесной палубе.

Рисунок   Рисунок

3. Трапы....... блин! их тут столько!!!!!! Понаставили, понимашь, трапов, а нам тут через сто лет мучайся....
У меня все запасы закончились, пришлось срочно заказывать ещё, а то даже на "Андрея" уже не хватает.
А впереди ещё и "Павел".....

Рисунок  Рисунок   Рисунок

На сегодня доклад окончил.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#242
20 марта 2025 года, 16:26
Совершенно непонятно ЗАЧЕМ на военном корабле такое количество трапов? Это-же не гражданский пароход с массой пассажиров.
Цитата
Алексей Лежнев...Понаставили, понимашь, трапов, а нам тут через сто лет мучайся....
ВО-во! А нам теперь мучайся! :o . Терпение и только терпение-  Алексей Александрович.!
с Уважением - Саша.


#243
22 марта 2025 года, 3:41
Привет, Алексей.
Мучайся... А ажурность-то какая получается? Красота.
Хотя, конечно, на кой ляд центральный трапик нужен...
С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!


#244
22 марта 2025 года, 10:35
Цитата
Совершенно непонятно ЗАЧЕМ на военном корабле такое количество трапов?
Видимо для выбора кратчайшего пути и разведения потоков при аврале.


#245
28 марта 2025 года, 21:03
Всем привет!

Соревнования это, конечно же, хорошо, но здорово выбивает из колеи.....

В общем, все эти дни потихоньку-потихоньку работал над корпусом "Императора Павла I"......

Для сравнения поставил рядышком "сладкую парочку".

Рисунок   Рисунок

И ковыряю надстройку для него же.

Рисунок   Рисунок

Доклад окончил.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#246
29 марта 2025 года, 0:20
Цитата
Понаставили, понимашь, трапов, а нам тут через сто лет мучайся....
Есть вариант:Рисунок


#247
29 марта 2025 года, 8:10
Цитата
Есть вариант
Да, знакомый снимок.

Похоже, один из самых ранних.

Тут отсутствуют ещё 4 трапа, несколько другая (соответствующая чертежам) форма мостиков, нет амбразур в стенках казематов кормовых 120мм орудий...... потом начался процесс "нарастания мяса".


Спасибо!

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#248
8 апреля 2025 года, 15:45
Всем привет!

Начнём, пожалуй.

Если Вы ещё помните, то меня довольно сильно мучил вопрос - а каким образом матросики поднимались по передней дымовой трубе к сиренам для их обслуживания...... была даже мысль, что только люлька могла их туда поднять.

Занялся более серьёзным изучением данного вопроса, и о чудо!!!!!! - на одной из наиболее резких фотографий мне удалось рассмотреть ТРАП (даже с матросиком, который по нему карабкался!!!!!!).

Вопрос был снят с повестки дня и тут же воплощён в жизнь.

Рисунок   Рисунок

Ждём поступления следующих вопросов.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#249
9 апреля 2025 года, 22:47
оппа еще шлюпка-стройка) коммент чтоб подписаться на стройку, разрешите занять место в зале)
Суслик - самая значимая деталь модели!
строил Т-29 до того, как это стало мейнстримом


#250
10 апреля 2025 года, 8:37
Цитата
разрешите занять место в зале)
Банкет заказан, столы накрыты, ансамбль песни и пляски на подходе....... количество посадочных мест - не ограничено!

Рисунок

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#251
27 июня 2025 года, 14:35
Всем привет!

Дабы немного оживить Сказочку, расскажу личному составу о кое-каких изменениях в процессе постройки модели.

Пока идёт долгоиграющая развлекаловка с корпусами, продолжаю заниматься мелочёвкой.

В сферу моего внимания попали мачты "Андрея".....  тут только по фотографиям, т.к. чертежей на "обрубки" у меня нет.

Получается как-то так.

Рисунок   Рисунок   Рисунок   Рисунок

Теперь буду разбираться с реями.

Доклад окончил.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#252
28 июня 2025 года, 9:33
Всем привет!

А кто сможет помочь с конструкцией этих крестообразных антенн?

Я по ним ничего не нашёл.

Рисунок

С Уважением, Алексей.

P.S. В частности - как их крепить на реи?

Что-то мне не очень верится рисункам Дмитрия Хоткина из GPM.....

Рисунок
...Ноги, крылья... главное - хвост!...


#253
28 июня 2025 года, 22:05
Цитата
Что-то мне не очень верится рисункам Дмитрия Хоткина из GPM.....
Хотя......

Возникло у меня подозрение, что конструкция аналогична кольцевым антеннам.....

Рисунок

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#254
28 июня 2025 года, 23:59
Цитата
КОС1904
Ну тут пипец грот мачте и флагу!
Рисунок


#255
29 июня 2025 года, 8:32
Цитата
Ну тут пипец грот мачте и флагу!
Честно говоря ничего не понял.....

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#256
29 июня 2025 года, 10:34
Всем привет!

Поработал с блоками на реях.

Рисунок   Рисунок   Рисунок

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#257
29 июня 2025 года, 11:56
Цитата
Поработал с блоками на реях.
Алексей, а у меня есть напечатанные размером 1 и 1.5мм. Не надо?


#258
29 июня 2025 года, 12:00
Цитата
Алексей, а у меня есть напечатанные размером 1 и 1.5мм. Не надо?
Фото в студию!!!!!

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#259
29 июня 2025 года, 13:13
Цитата
Алексей Лежнев
Не умею я такую мелкоту фотографировать :oops
Но посмотреть, как это делают другие, можно: http://karopka.ru/forum/messages/forum190/topic33165/message1621728/#message1621728
http://karopka.ru/forum/messages/forum190/topic33165/message1612977/#message1612977
http://karopka.ru/forum/messages/forum190/topic33165/message1614914/#message1614914
http://karopka.ru/forum/messages/forum350/topic30649/message1594881/#message1594881
(по второй ссылке 2мм, но 1.5 и 1мм такие же)
Изменено: Константин - 29.06.2025 13:22:54


#260
29 июня 2025 года, 16:15

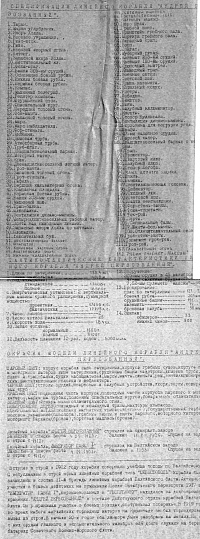

Вот какие были чертежи 25 лет назад, ради смеха. Одно слово  Ретро.
Рисунок
лист 1.jpg (2.29 МБ)
Рисунок
Рисунок
лист 3.jpg (1.91 МБ)
Рисунок


#261
29 июня 2025 года, 19:05
Цитата
Но посмотреть, как это делают другие, можно:
У меня, в принципе, точно так же как на ссылке №1. . Диаметр 1,5мм. Для нашего масштаба считаю, что этого вполне достаточно.

Цитата
Вот какие были чертежи 25 лет назад, ради смеха.
Между прочим, очень даже неплохие деталировочные чертежи. Я их активно использую при изучении мелочёвки и заказе фототравления.
Да, солянка между "Павлом" и Андреем"...... но это вполне себе было допустимо как в то время, так и сейчас - очень тяжело их различать между собой.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#262
29 июня 2025 года, 20:03
Цитата
а у меня есть напечатанные размером 1 и 1.5мм.
Кстати, 1.5мм из пластика 0,25мм мне как-то тоже показались несколько грубоватыми...... заменил на травлёные диаметром 1,0мм.

Вроде как полегче стали выглядеть.

Рисунок   Рисунок   Рисунок


Работа по замене заняла 15мин 32сек......

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#263
30 июня 2025 года, 5:32
Цитата
Вот какие были чертежи 25 лет назад, ради смеха. Одно слово  Ретро.
Для того времени - это просто шикардос был!
Лучшее - враг хорошего.
Привет из  Владивостока!


#264
30 июня 2025 года, 8:26
Цитата
Для того времени - это просто шикардос был!
Ещё бы узнать кто Автор и найти сканы оригиналов.

А то что гуляет по интернету - сборная солянка из отсканированных кусочков.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#265
30 июня 2025 года, 8:46
Там метровые и больше портянки, вроде даже у меня что-то (но не этот чертёж) было в наличии.
Так что найти полноценный скан, думаю, проблематично.
Ретрофлот Овсянникова.
Ну, для первого чертежа в руках - хорошо, но любой чертёж ЧВИА Гармашева уже как бык овцу...


#266
30 июня 2025 года, 11:24
Цитата
Работа по замене заняла 15мин 32сек......
Блоки в 1/350 - это моя боль. До сей поры просто перекидывал фал через рею поверху, и в петлю снизу вклеивал "блок". Оно бы и хорошо, только "верёвка" поверх рея как её ни маскируй глаз режет.


#267
30 июня 2025 года, 15:44
Цитата
Ну, для первого чертежа в руках - хорошо, но любой чертёж ЧВИА Гармашева уже как бык овцу...
Категорически не согласен!

Проработка деталей и мелочёвки заслуживает только похвалы. Лично я с этих чертежей очень много для себя почерпнул.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#268
30 июня 2025 года, 15:47
Цитата
Юрий Флоров
Зачем через рей? Согните "веревку" вокруг проволоки 0.3 или 0.5 мм, зафиксируйте клеем, по торцам лишнюю проволоку обрежте кусачками. Полученный "блок" зафиксируйте по месту.


#269
30 июня 2025 года, 21:02
Так я эти чертежи сам сканировал с оригинала, я их много покупал из Твери в середине 90-х


#270
30 июня 2025 года, 21:20
Цитата
Согните "веревку" вокруг проволоки 0.3 или 0.5 мм, зафиксируйте клеем, по торцам лишнюю проволоку обрежте кусачками.
А если использовать не проволоку, а трубку, то блок будет "рабочим"
