Всем привет! За несколько дней похвастаться особо нечем! Впёрся в мелочёвку и пытаюсь её всю учесть: поддерживающие кронштейны под мостиками разными (поддерживающие элементы), так как они иные нежели в пластике и их меньше! Плюс пункты визуального наблюдения ( если я правильно их назвал), которые нужно было сделать две штуки и поместить на верхний мостик (на архивной фотке сия конструкция обведена синим и синей стрелкой показано, где должна находится ещё такая же, плюс разные попытки создать КДП по типу того, что обведён в красный круг на фото…в итоге корпус и крышу сделал из куска платы травла и замял крышу шариком, чтобы она имела выгиб, после просверлил отверстия для окуляров дальномера….все состояния поделок Вы увидите на фотках…
Как вы видите, совсем не много сделано на вид, а столько нервов и времени угрохано - Мама дорогая!!!!!

Да тут потому что есть две параллельные версии:
Первая - это та о которой ты пишешь Чароит,
Вторая - что помимо КДП там располагалось два пункта наблюдения по одному на каждой стороне! Сегодня посмотрел, в этой версии, кстати говоря, выполнена 3Д модель корабля, ссылку на которую ты мне любезно здесь указал!
вот сижу я теперь и думаю, а как же всё-таки было на самом деле???…..

Ну здравствуй, мой случайный зритель! ))
За несколько дней в припрыжку, когда по часу, когда по два, я занимался двухуровневой рубкой, по которой так легко определить Страсбург! ))
Сделано было много, но по мелочи:
На верхней платформе потихоньку (ещё не закончил) нужно оквадратить нишы, под местами, где устанавливаются КДП, похоже придётся применять листовой пластик.
Заменил опоры с пластиковых на проволку, ну и совсем по мелочи!
сделал скобы, для крепления такелажа (или антенн)…. )))
На нижней платформе возьни побольше было! Высверлил цилиндрические нишы, для установки ещё одних дальномеров! ( странно, что во всех инструкциях от заводов этого не сделали, не предусмотрели ни дальномеры на опорной стойке между платформами, или вместо квадратной детали для верхней платформы дали круглую! Всё это не верно и хорошо просматривается на фотографиях!!!)
Заменил все пластиковые опоры на проволку.
установил везде штатное фтд, где оно должно быть!
Снизу платформы сделал кабели и трубы, и прочую инженерку, которые так хорошо заметны на фотографиях.
Ну и мелочи разные по фото….
И естественно сухая примерка! Куда уж без неё…. )))))))

Всем привет! Продолжаю свою эпопею! ))
Несколько дней прозанимался носовой надстройкой и всем, что с этим связано!
На центральной «башне» заменил все двери и вентиляционные решётки на травлёнку на ней же прорезал и сделал нишу для ходовых огней (производитель это место давал в виде контура и я не ведал даже, что потрачу уйму времени, чтобы привести их в тот вид, в котором они должны быть…видимо сказывается неопытность…). Далее в передней части нужно было приклеить деталь аж с бойницами и массивным выступом, но опять же, на самом деле так не было на мой год! Пришлось всё переделывать!
Далее, доделал боковые дальномеры на нижнем мостике. Ну и под конец, взглянув на фото «башни» сзади, я обнаружил весьма заметный элемент, и трап!!! Трап то я сделал, но вот куда он вёл и для чего, пока разбираюсь…одна из версий - прожектор, для освещения мидлдека с плавсредствами и работу кранов….
по сути, с носовой надстройкой почти закончено, осталась только совсем мелочь ну и все КДП… )))
И останется только краны и все орудия! И - уууууррррааааа!!!! ))))

Юр, прутки пробовал….ломаются постоянно….
Моих пальцев не боись, своих не трогают! ))))))

Привет, Олег.
Нормально так накочевряжил.
В цвете всё это золото исчезнет...
С уважением, Юрий.

Сегодня, чуток поковырявшись, доделал верхний КДП и «фок-мачту», так же сделал её правильное позиционирование на верхней КДП. Так как производитель предлагает устанавливать посередине , строго по оси вращения! Но на фото - мачта смещена влево, что я и сделал!
ну теперь кажись с надстройками всё! Осталось только сделать все краны и вооружение! )))

Привет, Олег.
Блин свёрнутый, а ведь действительно смещена влево...
С уважением, Юрий.

Давай красить! Под цветом будет вообще прикольно!

Вчера, Слава Богу, появилась возможность пару часиков позаниматься любимым делом и я успел собрать два погрузочных крана, вернее основу этих кранов, так как ещё предстоит подшаманить пункты управления, добавить проводку и тросы - последнее будет только при сборке корабля из-за его особенностей!
также собрал кормовой кран, для гидропланов, ажурная конструкция, ничего не скажешь… )) Также нужно будет добавить некоторые элементы и тросы….
Далее перехожу к катапульте и жду - не дождусь, когда уже перейду к вооружению! ))))
почему то это мне приятнее всех! ))

Саня, спасибо на добром слове! Но зря похвалил! Кран «журавель» не правильный…нашёл фотку его поподробнее и придётся переделывать! Пипец…. Оооссспппаааадддиии… ))) Иначе меня жаба загрызёт…

Ну, сегодня удалось чуть-чуть поработать над краном для гидросамолётов….

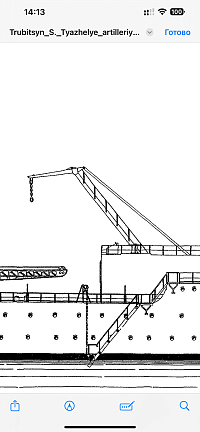

Постарался сделать его максимально близким к картинке! Результат на фотографиях! Скажу одно, что травлёные тросы слишком изогнулись и мне они совсем перестали нравиться и я наверно их срежу и заменю на тонкую проводку или нить для такелажа! Поскольку травлёная версия ну совсем не копийная! Даже не знал, что тут придётся так провозиться….

Согласен Игорь! Я травлёные тросы срежу всё-таки и их просто нелогично слишком много. А вместо них по одной нити с каждой стороны добавлю и тогда уже будет более похоже…

Привет, Олег.
Хороший журавлюндий. И катапультий. Ероплан один будет?
С уважением, Юрий.
