Дорогие друзья,
Наконец-то дошли руки до сборки очередного галеон-комплекта в пару к его испанскому аналогу. На
этот раз это будет английский, елизаветинский галеон на основе знаменитой модели английского галеона Элизабет Джонас 1598 года https://collection.sciencemuseumgroup.org.uk/objects/co40957/elizabethan-galleon-elizabeth-jonas-model-representation
Донором станет набор от Airfix "Golden Hind 1578, 1:72". Я изменил установленный масштаб на 1:100.
В этом масштабе длина по килю составит
23 см (фактически 23 метра),
максимальная ширина 7,92 см (фактически 7,92 метра),
глубина трюма 4,7 см (фактически 4,7 метра).
При таких размерах грузоподъемность составит 305 тонн и всего 405,6 тонны. (увеличено на 1/3).
Для сравнения, размеры галеона Элизабет Джонас составляют 684/855 тонн(по музейной реконструкции).
На картинках ради интереса я указал некоторые габариты и модели 1:100 и в масштабе 1:1... в принципе в этом масштабе все легко пересчитать.
На другой картинке показаны эти два корабля, реконструкция «Элизабет Джонас» (киль 100 футов) и набор пластикового «Голден Хайнд» (киль 76 футов) в сравнении, так сказать, в натуральную величину.

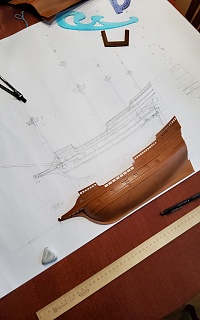

На листе бумаги для удобства сделал рисунок от руки, в масштабе 1:100; на чертеже корпус модели с уже внесенными изменениями:
*бикхед опущен примерно на 7 мм
*кормовой релинг уменьшен по высоте
*небольшие изменения в расположении бархоутов в носовой части
*добавлены орудийные порты
*ради интереса я показал примерное расположение палуб, как это могло бы выглядеть, на основе разработок Питера Кирша и рисунка из неизвестной мне книги/фрагмента, выложенного одним из наших коллег.
*удлинил квартердек со смещенной переборкой
*показал расположение мачт - добавлена ​​мачта Бонавентура...
В принципе основные габаритные размеры определены.
Силуэт корпуса этого набора выглядит слишком высоким, с межпалубным расстоянием почти 2 метра, что вряд ли может быть так в реальности.
Принципиальных изменений в геометрию корпуса я вносить не буду, поэтому модель будет чисто интерьерной без претензий на историческую достоверность.
Тем не менее, я постараюсь изобразить все мелкие детали палубного вооружения, рангоута и такелажа настолько подробно, насколько смогу.
