Собственно работы были начаты с обильного купания старенькой модели в "Кроте". Все, не прошедшее контроль ОТК, отправилось в ведро. От первоначального остался ствол, плита, кирка и чашки упоров станин.

С учетом полученных размеров, раму воял из прутков ZIPmarket 1 мм. Для сравнения - родной ход от Звезды, реконструированный из прутков и 107-мм ГВПМ-38 от DMS:



Ну про изкоробочные колеса все и так в курсе. Зачастую большинство доработок заменой колес и ограничиваются. Я заменил колеса на SPM, доработав на них скобы.

"Хоботовую" часть хода пришлось переделывать 2-3 раза, поскольку сразу попасть в размер не получилось. Узловые соединительные части, замок ствола и ящик ЗИП от 107-мм ГВПМ-38 от DMS. Замки на ящик ЗИП от Vmodels. Метизы от МК. Ручки - проволока.

Черенки лопаты и кирки традиционно сделаны из зубочисток. Ах да, лом также остался из набора Звезды, только слегда обточен.

Крепеж для шанца и банника сделан из медных полосок. Банник также одет в чехол с завязками. В креплениях под лом и кирку стамеской вырублены щели под ремешки - крепление аналогично тому, что на универсальном передке.

Кстати о ремешках - отдельное большое пожелание для Микро Дизайна - сделайте маленькие ремешки отдельным набором. И желательно количество ремешков с пряжкой минимум в 2 раза больше чем ответной части. 5 ремешков на платку очень мало! И, что очень важно, крайне желательно, чтобы ремешки были из более пластичного материала! Потому как при "связывании" шанца они легко рвутся при образовании заломов! А с учетом того, что вяжутся они по месту, проблема действительно имеет место! Не менее сложной задачей оказалось сделать двойные ремешки для фиксации миномета к ходу. Опять же подводила ломкость ремешков при их позиционировании и попытке увязать друг с другом "в натяг".

Разводные станины - микс из латунных прутков, центральной части от 107-мм ГВПМ-38 от DMS, упорных чашек от Звезды и листового полистирола, из которого сделаны пики. Все это сдобрено уключинами для цепочки и так по мелочи... Косозубый штифт - витая проволока.

Спасибо!

Она как в том анекдоте про смятую легковушку - "... тссс! она между нами!"

Ствол, плита, лом, кирка, отдельные элементы амортизаторов, тарелки упоров станин. И еще стяжка между плитой и ходом - тоже от Звезды. Если точнее, то это ручка регулировки со станин, высверленная под прутки и выбранная в центе стамеской.

Я сразу предупредил, что это реинкарнация старенького набора!

Ну, будут еще ящики и мины. Они пока безальтернативны.

Кирилл, просто глядя на то, что ты здесь сотворил со Звездой, нет слов! )))

Андрей, Михаил, спасибо!

Просто офигеваю, насколько увлеченные и, по большому счету, не ангажированные люди превратились в молчунов...

Решил отвлечься от 107-мм горно-вьючного миномета. Переделал парковый ящик. Снес петли, уголки сегментами и сделал скосы на поперечных планках.
Ранее я уже не раз отмечал, что не стоит выбрасывать рамки от фототравления, их зачастую можно использовать повторно!
Собственно, вот он материал для преображения изкоробочных ящиков от Звезды и придания им аутентичного вида:



Ну и, собственно, что из этого получилось - слева изкоробочный ящик, отмытый от ядреной Звездовской краски (насколько это получилось), справа, его "брат близнец", но уже после хирургического вмешательства.



Это с новой заготовкой под апгрейд:






И пара макро снимков. Фотографировать сложно, техника неохотно схватывает мелочевку:

Небольшой update по теме ящиков и мин.
Дело это кропотливое и не быстрое
Но раз уж взялся за - говори что-нибудь!







дальше...

Александр, спасибо!
Да, пилить, точить прилично приходится.
Если все сложится, работа не пропадет даром!
Ключики на ящичках присутствуют. Только они в виде "флажков":


А отверстие в замочке-ключике каким диаметром сверлил?  )))

Всем добрый вечер! И с прошедшим!
Что-то я с поиском размеров по ящикам закопался по самые-самые, и пока без намека на просвет...
Может есть у кого на даче /в гараже искомый ящик? Может у кого доступ есть к музейным фондам или есть хорошие друзья, у кого такой доступ есть?
Может есть у кого возможность замерить современный ящик от 120-мм миномета? Что-то мне подсказывает, что они если не одинаковые (в плане общих размеров), то уж точно близки по ним.
А то может сидят в зрителях знатоки, но из принципа "не спрашивали же!?" сидят спокойно ...

Да, я согласен с автором, когда никто не откликается становится неинтересно писать.
Я так здесь открыл было пару тем и довольно быстро их закрыл-свернул, ощущение что никому это не интересно.
Тема мне близка, как миномётчику с боевым опытом, правда 40 летней давности.
Сюда заглянул первый раз.

В хвостовик мины вставляется заряд, похожий на патрон охотничьего ружья, с бумажной гильзой.
У 82 мм миномёта он называется основным зарядом и им можно стрелять, но недалеко.
У 120 мм стрелять им нельзя и он называется воспламенительным, для стрельбы нужен дополнительный заряд.
Патрон просто плотно вставляется, резьбы нет.
Насчёт ящиков точных размеров не знаю, но известны размеры мины и мне кажется примерно можно высчитать.



Кстати судя по фото ящики могли быть разной длины.

Денис Догадов, добрый вечер!

Спасибо за поддержку! Я уже, правда, давно на это махнул рукой. Раньше действительно был интерактив, общение, а сейчас сплошь и рядом молчаливые просмотры, за редким-редким исключением.

У меня дедушка по маминой линии вдоволь повоевал наводчиком 82-мм миномета. Сначала с финнами на Карельском фронте, потом с немцами - дошел до Берлина, а на сладкое еще и с японцами! Так что эта стройка - дань уважения его вкладу в общую победу и таких как он, артиллеристов-минометчиков!

С минами я разобрался. Тут вышло по принципу спасения утопающего. Но мои мучения и мытарства по форумам не прошли бесследно. Мой хороший друг и просто замечательный человек, замоделил их по добытым мною размерам. И, скорее всего, в ближайшем обозримом будущем мины выйдут в тираж! И станут не только моим, но и общим достоянием модельной общественности!  За сим, эта самая общественность, очень надеюсь, потом скажет свое большое спасибо, ибо строгать поленья изкоробочного миномета более никому не придется!



С ящиками пока печальнее. Размерами никто не поделился, а по известным мне музеям в открытом доступе ящиков нетЮ. А делать на коленке на глазок не комильфо, ибо та же общественность потом закидает табуретками и ссаными тряпками.

Ящики действительно отличались размерами. Довоенный ящик был сложнее в производстве, т.к. стенки собирались "в шип", и короче ящика военного времени. Последний сколачивался на гвоздях, а по углам имел дополнительные бруски, за счет чего и был длиннее довоенного. По внутренним размерам, полагаю, были одинаковыми. Еще отличались количеством и местом крепления угловых скоб. Могло быть от 1 до 2 на угол и крепление могло быть как с угла, так и от нижнего щита (дна) ящика к боковой стенке.

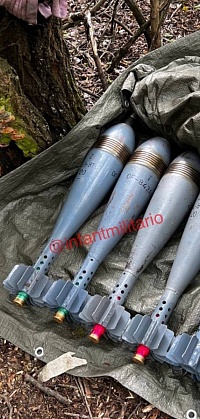

Вы приложили фото послевоенного современного ящика (и мины). Ящик этот по понятным причинам более технологичен и устройством внутренних перегородок отличается от своего прадеда периода ВОВ. Вот редкое, но информативное фото внутреннего устройства перегородок оригинального ящика периода ВОВ.
