Су-35, где взять пилотов и как сделать парашют?, масштаб 1/72

Приветствую, коллеги!
Есть задача одна, но для решения необходимо 20 пилотов от су-35 в кресле. масштаб 1/72.
Кто посоветует решение?

Пока нашел вариант покупки Condor f-72022 (300р)  и
Armory Models Group F7212 Soviet pilots (1200р)

Какой из них более правдоподобный, может есть другие варианты.

Второй вопрос связан с созданием парашюта для пилота в момент раскрытия (пока от вытягивается из "рюкзака") и в открытом состоянии. Как можно и из чего реализовать?

Буду рад любым идеям и советам. Обещаю по итогам показать результат катапультирования.
Изменено: Сергей - 10.03.2020 11:55:26

Есть подкладочная ткань - очень похожа на шелк. Тонкая, полупрозрачная и вполне сойдет за парашютную в масштабе. Края скорее всего придется проклеивать резиновым клеем.
Ты видишь суслика? Нет. А он есть (с)

наверное можно "натянуть" залив предложенную Андреем ткань, в провисшем вниз положении - матовым лаком, или цианокрилатным клеем, складывая как надо, по мере высыхания.
Изменено: Andrey Stan - 10.03.2020 17:39:34

или обратиться к опыту автора этой замечательной работы - https://karopka.ru/community/user/24883/?MODEL=555584
Изменено: Andrey Stan - 10.03.2020 17:43:27

спасибо, думаю скотч не подойдет для этих целей.

а по пилотам есть соображения?

Цитата
Сергей написал:
а по пилотам есть соображения?
Пилоты есть у Звезды в комплекте в разных наборах, далеко не все их используют. Если в Москве, то могу три литника отдать, на каждом 1 сидячий и 1 стоячий пилот. Может еще у кого из форумчан найдутся.
Изменено: Генеральный конструктор - 10.03.2020 19:33:13
МиГ-29 Forever!
http://photojets.narod.ru/: подробные фото реактивной боевой авиации.

Ж/д человечки 1/87 - за "рубль пачка" в китае - и сидячие и стоящие и "висящие", если руки переклеить )
Три слова - это два слова.

С пилотами более менее ясно.
Подскажите, какие размеры парпшюта для пилота самолета су-27 - су -35?
высота строп 9м, купол 60м2, а диаметр купола какой?

Цитата
Сергей написал:
С пилотами более менее ясно.Подскажите, какие размеры парпшюта для пилота самолета су-27 - су -35?высота строп 9м, купол 60м2, а диаметр купола какой?
Если уверены в площади, то вычислить размеры не сложно. 1 купол состоит из 5 равных квадратов. Делите площадь на 5, и вычисляете сторону квадрата. Дальше делаете по конфигурации.
Ты видишь суслика? Нет. А он есть (с)

Цитата
Сергей написал:
С пилотами более менее ясно.
Подскажите, какие размеры парпшюта для пилота самолета су-27 - су -35?
высота строп 9м, купол 60м2, а диаметр купола какой?
уже неправильно (про длину и площадь). Вам какой парашют интересен: спасательный или тренировочный?

Цитата
Сергей написал:
Приветствую, коллеги!
Есть задача одна, но для решения необходимо 20 пилотов от су-35 в кресле. масштаб 1/72.
Кто посоветует решение?

Пока нашел вариант покупки Condor f-72022 (300р)  и
Armory Models Group F7212 Soviet pilots (1200р)

Какой из них более правдоподобный, может есть другие варианты.

Второй вопрос связан с созданием парашюта для пилота в момент раскрытия (пока от вытягивается из "рюкзака") и в открытом состоянии. Как можно и из чего реализовать?

Буду рад любым идеям и советам. Обещаю по итогам показать результат катапультирования.
не придирки, но для общего развития-парашют выходит из РАНЦА, рюкзаков там нет и ни когда не было.
П.С. по парашютам много чего расскажу.

Если имеется ввиду тренировочный прыжок, то купол в момент выхода из ранца находится либо в чехле, либо в камере. Диаметр тренировочного купола метров 8 (приблизительно).

Цитата
Андрей написал:
Цитата
Сергей написал:
С пилотами более менее ясно.Подскажите, какие размеры парпшюта для пилота самолета су-27 - су -35?высота строп 9м, купол 60м2, а диаметр купола какой?
Если уверены в площади, то вычислить размеры не сложно. 1 купол состоит из 5 равных квадратов. Делите площадь на 5, и вычисляете сторону квадрата. Дальше делаете по конфигурации.
Человека интересует, скорее, диаметр миделя наполненного купола-это просто так не посчитаешь.

Если кому интересно: ширина ленты подвесной системы парашютов-44 мм (ЛТК-44-1600), цвет подвесной зависит от годов выпуска (серые, оливковые и т.п.)

Цитата
Nikvik написал:
Человека интересует, скорее, диаметр миделя наполненного купола-это просто так не посчитаешь.
Что мешает сделать развертку по размерам и согнуть по подобию? В этом случае и размер не так принципиален.
Рисунок
Ты видишь суслика? Нет. А он есть (с)

Пользователь добавил изображение
интересен был размер этого парашюта.
с горем пополам узнал обьем 60м2, потом по формуле и примерным расчетам с фото узнал и радиус полусферы. Итог, радиус раскроя парашюта 6.6м, высота строп 9м, кол-во 28
всем спасибо за отклик.

вот теперь мучаюсь с материалом.
скотч сразу нет.
основа - каркас из проволоки.
пробовал ткань подкладку, тонкая, похожа на парашютный шелк, получается конечно условно похоже на парашют. В местах наполнения воздуха плохо гнется, для школьного макета пойдет конечно, а в работу нет.

бумагу пробовал, тоже нет. Салфетка слишком тонкая, рвется.
завтра по совету портнихи попробую ткань трикотаж масло, тонкая и тянется.
Изменено: Сергей - 15.03.2020 22:52:15

[TABLE][TR][TD]#16
15.03.2020 22:51:34
Пользователь добавил изображение
интересен был размер этого парашюта.
с горем пополам узнал обьем 60м2, потом по формуле и примерным расчетам с фото узнал и радиус полусферы. Итог, радиус раскроя парашюта 6.6м, высота строп 9м, кол-во 28

поправочка: длина строп 6 (шесть) метров, диаметр описаной окружности купола 8,77 метра. Схему купола скинуть?
Я, так понимаю, лётчик катапультировался?

[/TD][/TR][/TABLE]

Да, было бы хорошо.
но те кто укладывают парашют говорят о длине 9 и радиусе раскроя 6.6м

может есть разновидности?

Цитата
Сергей написал:
Да, было бы хорошо.
но те кто укладывают парашют говорят о длине 9 и радиусе раскроя 6.6м

может есть разновидности?
Сергей, на Вашем фото изображён спасательный парашют С-5. Предназначен для спасения лётчика. Площадь его 60 м2, длина строп от кромки купола до полуколец свободных концов 6000 мм. Этот парашют не предназначен для тренировочныж прыжков.
Длина строп на десантном парашюте (Д-5, Д-6)-9000 мм, но их площадь 83 м2.
Ваших укладчиков я бы послал…мат. часть изучать (со своими так и делал)!

может есть разновидности?

Есть-С-5К, С-5И. Ещё ПСУ-36 (который в К-36 стоит), но купола и стропы там одинаковые.

В остальном различны.


Пользователь добавил изображение


Пользователь добавил изображение

Пользователь добавил изображение

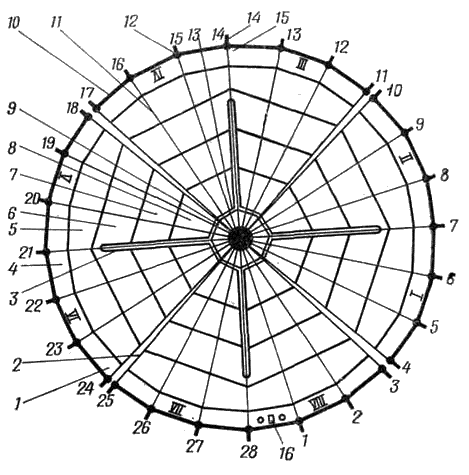

1─ сектор; 2 ─ сквозные, щели; 3 ─ щели; 4 ─ полотнище сектора; 5 ─ I клин сектора;

6 ─ II клин сектора; 7 ─ Ш клин сектора; 8─ IV клин сектора; 9 ─ V клин сектора;

10 ─ нижняя кромка купола; 11 ─ радиальный каркас; 12 ─ петли; 13 ─ усиление;

14 ─ стропа; 15 ─ метка; 16 ─ заводское клеймо


Вы правы, мне нужен именно спасательный.

Сергей, размеры я Вам написал, они взяты не с потолка.
Диаметр наполненного купола вполне может быть 5-6 метров.

 5-6 метров-описался, метра 4

Метра 4-5

Попробуйте микалентную бумагу которую пользуют авиамоделисты. После пропитки лаком или эмалитом можно спокойно окрасить аэрографом.
