AlexRoki

Леша ,здравствуй!

Денис Шубников

КОС1904

Александр

А я тоже хочу поздороваться!!!!!!!!!

С Уважением, Алексей.

tellllur

Юра ,здравствуй! И тебе Победы над "Потёмычем"! С интересом наблюдаю за твоим СЕРЬЁЗНЕЙШИМ  ТРУДОМ!!Сам его строил и знаю как он тяжело даётся!
С Уважением- Саша.

Алексей Лежнев

Алексей Александрович. и я с ПОЧТЕНИЕМ- ЗДРАВСТВУЙ!!
С Уважением- Саша.

Приветствия переданы. теперь в самую пору приступить к основной теме. В общем- ПРОДОЛЖАЮ стройку  и "сказку"!
После того как кол-во иллюминаторов В Носовой части по срезу Полетной палубы было найдено и сделано то сразу -же начал работу по "поиску "иллюминаторов на следующем участке Левого борта постепенно двигаясь от Носа в Корму.

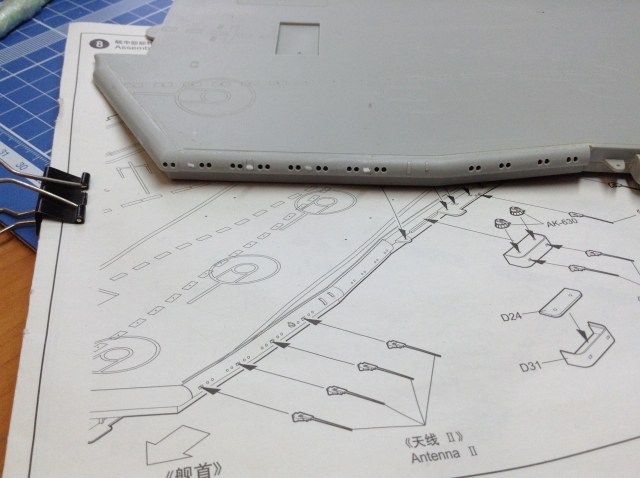

Итак следующий участок Левого борта каким он представлен в наборе :
- И

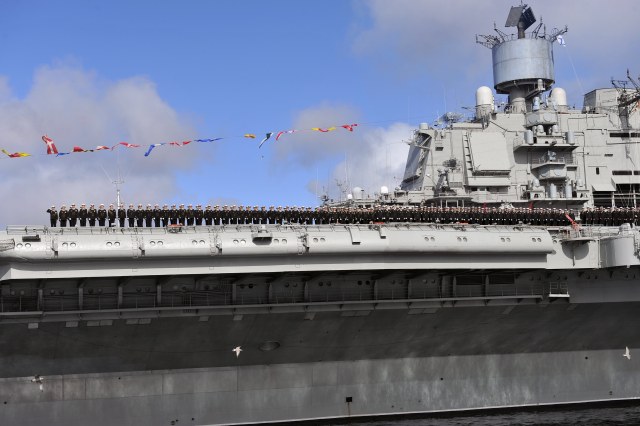

Теперь берем фото- материал прототипа с приблизительно с таким -же участком:

   Получается что "на данном Участке"  НЕТ "в наличиии"  ДВУХ иллюминаторов  в самом начале и Еще 4 шт. возле спонсона с "АК-630"

Сразу-же заделал пластиковыми вставками прямоугольные отверстия под установку оборудования штыревых антенн ( детали из набора -F39 и F38) -

Потому что если установить эти детальки(F 39)  на их место ТО СОВСЕМ НЕКУДА БУДЕТ ДЕЛАТЬ СКОБ-ТРАПЫ. Да и не совсем на те места их рекомендует ставить "Трубач"  , Поэтому-"к шёрту"- и детальки и ненужные "дирки"
"Люмики"- те что -НА СВОИХ МЕСТАХ ( Бывает-же и "Трубач" не халтурит)- калибруем сверлом 1,2 мм (рассверливаем).
Площадка что перед Спонсоном с орудиями "АК-630"( (от Носа в корму-же идем) МЕШАЕТ СДЕЛАТЬ пару "люмиков " между ней и спонсоном. Поэтому - срезал "базовую " ,(она и формой маленько "не вышла" и СДЕЛАЛ НОВУЮ к тому-же "подвел к ней водовод"из лат.проволоки Д=0 ,43 мм
Вот что получилось  в итоге-

Ну и конечно- "реснички" над  иллюминаторами. !  И ещё вот такая площадочка под "телеметрию" ,пока не приклеил ее на своё "штатное" место-

потому как ПРЕДСТОИТ работа по сверлению отверстий под скобы ( скоб- трапы) и площадочку эту можно "снести и нечаянно утерять"
  Сделал для скоб-трапов заготовки самих скоб (пока 100шт.)-

Собственно на их изготовление и ушла большая часть времени. Притом что весь "процесс изготовления" пришлось продумывать "с нуля" Так-как ранее  подобными скобами нас "снабжал НЕЗАБВЕННЫЙ " NORTH STAR models"
Зато -завтра- я смогу (прямо "с утра- пораньше" заняться монтажем СКОБ- Трапов.
С Уважением- Александр.

Отлично, интересно будет посмотреть на скоб трапы, занимательная работа. У меня ровно никогда не получалось.

Отлично, интересно будет посмотреть на скоб трапы, занимательная работа. У меня ровно никогда не получалось.

Костя, здравствуй! Да я сам боюсь этих "скоб- трапов"  !! Вроде когда работаешь с ними Всё ровно выглядит !!
Когда "сфотаешь" : "ну руки-бы оторвать"!
Так что , ЧТО ПОЛУЧИЛОСЬ -то и получилось
Как-то, так:


С Уважением- Саша.

Блин!! Откуда столько стружечной пыли взялось на стенках спонсона с "АК630"? Вроде все прометал кисточкой.
Вот переснял, ещё раз пройдясь кистью -по пыли-

А то прям неудобно- ну всё в стружке!

Результат как всегда отличный, ни одного кривого участка не заметил, повезло что трапы короткие. Интересно куда по ним предполагалось спускаться.

Не! Не трогать руки! Оставить на прежнем месте! И караул почётный оформить. Для руков.

С уважением, Юрий.

КОС1904 ....Интересно куда по ним предполагалось спускаться.

Костя ,здравствуй!
Я думаю,к механизмам Штыревых антенн. Для ТО. ( см фото прототипа.-#575) Я пока эти антенны с их механизмами не делаю по той причине что их легко ,при дальнейшей работе можно отломать. Поэтому ВСЮ "мелочевку" ПОКА НЕ СТАВЛЮ на свои штатные места. Время "мелочевки" пока не наступило. Всю работу с мелкими деталями - на пред-финишное состояние модели.
С Уважением- Саша.

tellllur

Юра,,здравствуй!
Ага -караул примерно в том месте-   За "рукоприкладство"!
с Уважением- Саша.

Vxodnoi

для избавления от пыли используйте антистатические кисти, очень полезный девайс

Помня что и на кормовом срезе Полётной палубы на прототипе тоже ИМЕЮТСЯ СКОБ- ТРАПЫ-

- решил и их отобразить на модели чтобы работу со Скоб-трапами ЗАКРЫТь (вроде , я их не в каких местах больше не встречал)


Попутно и ГЕРБ СССР установил из деталей набора ФТД от "Микродизайн" Пусть красуется!!

С Уважением- Александр.

Андрей Захаров...антистатические кисти

Здравствуйте Андрей! Вещь ,да полезная! " ГДЕ и Почем?"
(я в смысле приобрести)
С Уважением- Александр.

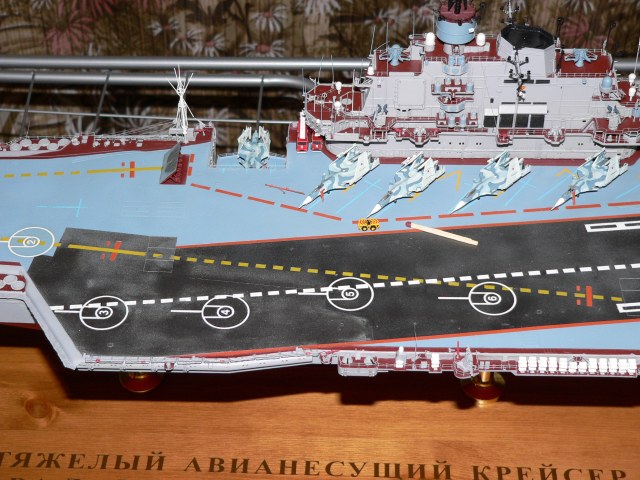

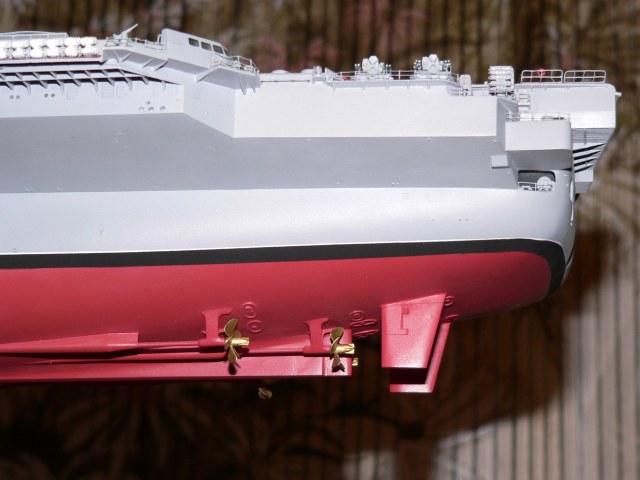

У меня вопрос к сообществу и ЛИЧНО к автору вот этой модели:


Кто Автор данной модели и бывает-ли автор на "Каропке"? Вот скачал когда-то фото этой модели а КТО АВТОР -так и не знаю. Хотелось-бы Посоветоваться с автором о некоторых нюансах. ОТЗОВИТЕСЬ ПОЖАЛУЙСТА если ВЫ бываете на "Каропке"
С УВАЖЕНИЕМ-Александр.

Vxodnoi

я пользуюсь кистью от Тамии очень доволен. цена у нее конечно не гуманная, но хватит на всегда https://www.ozon.ru/category/tamiya74078/
можно купить вот такую https://www.ozon.ru/product/kist-antistaticheskaya-malenkaya-439132810/?asb=LSmoDuM1L2Twp9jISr%252Fq...
но как она по качеству сказать не могу на озоне кстати большой выбор антистатических кистей есть

Андрей Захаров

СПАСИБО!
С Уважением- Александр.

Саня, привет! Каааак я рад, что движуха возобновилась! ))))) Ууууррраааа!!!!
так, рассказывай, как ты такие мелкие и ровные скоб-трапы сделал! )))

Олег Черкасов......так, рассказывай, как ты такие мелкие и ровные скоб-трапы сделал!..

Олег ,здравствуй!СПАСИБО за теплое приветствие. И я рад что ты в числе моих читателей!
Про изготовление трапов, я наверное просто "на пальцах" не смог-бы рассказать, поэтому приготовил "Инструкцию в картинках"
И так по порядку , собственно сама заготовка для СКОБ- Трапов  из проволоки Д=0 2мм. Можно(  я так думаю) применить и проволоку 0,18 мм, но у меня таковой на нужный момент "под рукой" не оказалось!ТОНЬШЕ применять не стоит .так как с проволокой 0,15 мм у меня ничего не получилось (в смысле такая "тонкая"проволока у меня просто сминалась не достигнув П-образной формы.)Проволоку с Д=0.2 мм можно "в легкую" найти в многожильном проводе сечением 2,0 кв (гибкий многожильный провод)

Сам "станок" примитивен и доступен в изготовлении ЛЮБОМУ моделисту. понадобится лишь линейка толщиной от 0,6  до 0.7 мм. Такая толщина необходима для скоб с отстоянием "ножек" скобы на 1,0 мм "по центрам"-

Сама площадка "станка" четырех -мм стекло (ровная поверхность) с наклеенным на него кусочком "Тамиевского" 18- ти миллиметрового скотча(по ширине металлической линейки) Скотч выполняет роль вертикальной оси при накладывании на него линейки во время гнутья проволоки. Горизонтальную ось я начертил на скотче карандашем,эта ось нужна для расположения заготовки относительно "вертикали"под прямым углом. Наклеенная полоска скотча так-же предотвращает расположенную на нее проволоку от смещения относительно прямого угла и приподнимает её относительно ровной стеклянной поверхности, так чтобы можно легко было подсунуть кончик лезвия ножа под сгибаемую часть-

Ну а далее собственно сам процесс гнутья и обрезки готовых скоб по "Тип №1" -П-образная скоба" и "Тип №2 П-образная скоба с двойным загибом" будет ясен из следующих фото процесса.-




  И под окончание своего "опуса" маленький нюанс - скотч на стекло в моем случае приклеен ближе к левому краю стекла ПОТОМУ как я ЛЕВОРУКИЙ ,и ГНУТЬ мне УДОБНЕЙ ЛЕВОЙ рукой прижимая линейку Правой! Для ПРАВОРУКИХ (я думаю) -скотч УДОБНЕЕ расположить БЛИЖЕ к ПРАВОМУ краю стекла.
Вот как-то так, как смог так объяснил.
Вообще изготовление "самопальных " скоб и заставило меня "быстренько что-нибудь сообразить" поэтому и я исходил от того что было под рукой.Результатом - вполне удовлетворен и в часы " когда Муза где-то шляется" вполне можно использовать для изготовления скоб "Тип№1" и Тип №2" впрок - "про запас"
С Уважением- Саша.

Vxodnoi

Очень доступно и полезно.Спасибо,Саша!

Vxodnoi

Саня, спасибо тебе большое! ))
Даёшь продолжение интереснейшей стройки!!!!!! ))))))

Алексей....Очень доступно и полезно..

Олег Черкасов...Саня, спасибо тебе большое

Лёша. Олег - я рад что вам будет полезно и нужно!
С УВАЖЕНИЕМ- Саша.
P.S. Лёша -как дела с "Аризоной"? "Сказку" так и не начал?  на каком этапе твоя стройка?

Vxodnoi

Сань,я тебе на почту ответил

Лёш, а чего это на почту? Мне тоже интересно, как там Аризона поживает! )))

Парные отверстия под "ножки" симметрично засверлить довольно проблематично, я одну ножку делаю подлиннее, чтобы вставлять в просверленное отверстие, а вот вторую отрезаю на необходимую длину отступа ступеньки от корпуса.

Мне кажется, что засверливать ОДИН ряд отверстий с определённым шагом по разметке, значительно проще, нежели засверливать парный ряд.

С Уважением, Алексей.

Продолжаю "пилить" . Совершенно не устраивает деталь D19 (см. инструкцию по сборке).Это какая-то- рубка управления.

Вот так она выглядит в исполнении "Трубача"-

Теперь смотрим фото прототипа с этой рубкой-

И "пилим" свой вариант данной рубки. Получается вот так-

Фото обоих вариантов ,в сравнении познается истина-

Теперь фото примерки моего варианта рубки на своем "штатном месте"-

  теперь остается услышать мнение уважаемых коллег и друзей -какой вариант данной рубки имеет право быть установленным на модель .?
С Уважением- Александр.

Саша здравствуй! Ну а ты сам то как думаешь, какая рубка лучше? Моё мнение, допиливай свою и ставь на своё место. Так что однозначно твоя.

Продолжу  рассказ о "перепиливанию" ошибок " Trumpeter"
Наконец-то мои "рученки" добрались до Продольного мостика по Левому борту.!  Здесь "Трубач" НЕ "мудрствуя лукаво" сделал его совершенно РОВНОЙ одной деталью.А для установки плотов ПСН предлагает использовать детали E29 и F31(см инструкцию по сборке) что по "задумке" производителя набора предполагает отобразить СКОСЫ площадок под направляющие плотов ПСН. Что является полным   . Так-как на прототипе на самом деле эти СКОСЫ БЫЛИ сделаны вот так-

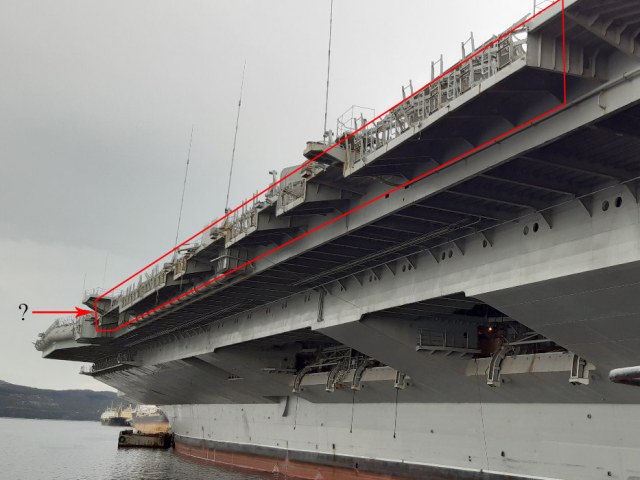

и фото от Сергея Самутина , где эти элементы ВЫДЕЛЕНЫ лучше всего объяснит о чем идет речь

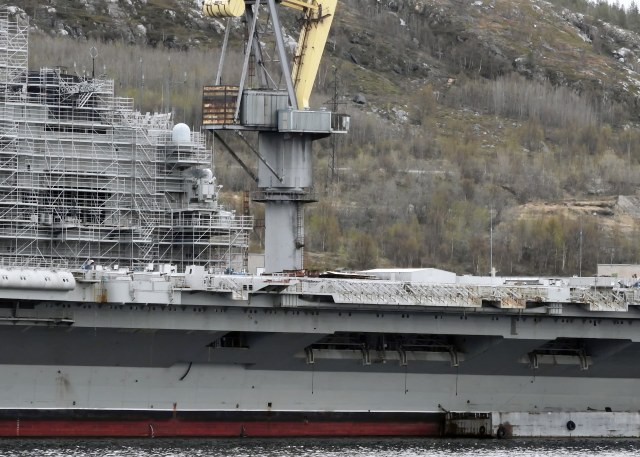

И ещё из альбома Сергея Самутина фото по этому-же "вопросу" с более высоким объемом-

  В "пылу сражения" я совершенно забыл "сфотать пластиковый вариант" этих площадок в варианте " Trumpeter' . Но у кого данный набор есть ,или-же кто подумывает приобрести себе таковой то сразу ПОЙМЕТ ОТЛИЧИЯ . А у меня получилось вот так-




Это ПЕРВЫЙ этап по ПЕРЕДЕЛКЕ Продольного мостика. ВТОРЫМ этапом будет ДОДЕЛЫВАНИЕ МНОГИХ ЭЛЕМЕНТОВ ПОД самим мостиком . А там МНОГО чего НУЖНО СДЕЛАТЬ.
К сожалению на то что находится под  этим мостиком ( да и непосредственно на нем) ' Trumpeter" просто не обратил внимания до минимума упростив модель.
Так что работа с мостиком продолжается . А работы там МНОГО и поэтому дальше будет ещё интереснее!!

Vxodnoi

Саш, то есть правильно ли я понял, что ты просто отогнул эти мостики вниз, а по бокам каждого, в образовавшиеся щели, вставил проставки из пластика? Сорян за мою терминологию, которая может не совпадать с другими, но матом тут запрещено писать! )))))))))))))))
И под мостиками будешь возводить силовые элементы типа рёбер жёсткости?

А с "будкой" прикололся, я поржал, и хотел было написать, чтобы трумпетеровскую оставил, ведь она так мило прячется за палубу....., конечно твоя будка лучше и связана объективно с действительностью! )))))))

Нет, я реально теперь когда-нибудь куплю себе этот набор, но так заморочиться мне не под силу похоже, поэтому построю полочную версию для себя и никому не покажу! )))))))) Я просто в шоке от количества переделок, трумпетер реально создал паровоз. который надо обработать напильником......
