Интересное применение травления от ABER. Вместе с тем то, что делал в сове время НордСтар не было уникальным. Можно воспользоваться аналогичными готовыми решениями например от Flay Hawk FW 350114 например вот здесь Это так, для информации и тех, у кого нет такой замечательной приспособы для формовки травления.
С уважением, Вадим.
|
|||
|
|
|
|
РапОрт. " Мачты. Изготовление перт, гафеля, блоков. Конечная сборка всего на секундный клей. Примерка перед покраской на модели.."
Перты изготовлены из проволоки Д=0,1 мм.при помощи пайки и клея. Гафель изготовлен из проволоки Д= 1,0 мм, На него наклеены самодельные блоки для подъема государственного флага. и для такелажа. На нижнем рее грот- мачты подвешены блоки для указателей положения руля корабля.На нижнем рее фок-мачты развесил самодельные блоки для сигнальных флагов. На грот- мачте добавлены скоб-трапы ведущие к башмаку гафеля- такие скоб-трапы видны на фото прототипа.. фото собранных мачт-       Добавил блоков и стреле Деррик-крана-  На стеньгах мачт еще нет вантовых трапов ведущих с салинг-площадки к бом -брам стеньгам. Установлю их и окрашу отдельно. так как принял решение что мачты у меня будут "двух-цветными"- по марсы черными, а все что выше -белым. соответственно что ванты будут черными и их не имеет смысла окрашивать заодно со стеньгами. следующий момент стройки- окраска мачт. с Уважением- Александр. |
|
|
|
|
|
Привет Саша! Зачетно наваял мачтов!
Успешной покраски  С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий. |
|
|
|
|
|
Михаил,Спасибо! Черным с низу ,.по марсы, уже окрасил. Жду когда высохнет, чтобы можно было наложить скотч. окрашу и сделаю такелаж который можно будет провести без приклейки мачт на своё место.
с Уважением- Саня. |
|
|
|
|
|
Привет, Саша.
Да, нагорожено очень солидно - мачтундии хороши. А Рюрик не вмажет в задницу Микасии? Там, где он всем бортом повёрнут, как впендюрит - может снести вообще не только мачты... С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма! |
|
|
|
|

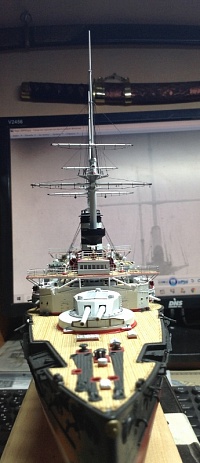

 РапОрт. Продолжаю "городить огород" с мачтами.Покраска мачт и оснастка стоячим такелажем стеньг , Топенанты реев. ( Всё что можно было сделать удерживая мачты в руках,до приклейки их на свои места.)         И общий вид готовности модели на данный период .-    Мачты приклеены и подсыхают.После этого можно будет оснастить их штагами . Завершить такелажные работы растяжками радио- антенн. Флаг на гафель и т.д После установки штагов. завершить работу по установке лееров на баке и юте корабля. 47 /40mm Гочкисы для марсовых площадок надо делать " с нуля ". к сожалению в ФТД от "Eduard" те щиты что есть для Гочкисов просто огромны. попробую урезать их. глядишь что и получится. Работа продолжается. 27 мая будет 116 -я годовщина сражения при Цусиме, хотелось сделать модель к этой дате , да много ещё чего не сделано. Так что срок готовности как-всегда переносится.  С Уважением- Саня. |
|||
|
|
|
|
Очень солидно смотрится!
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
|
|
|
|
|
|
Алексей Лежнев,СПАСИБО!
|
|
|
|
|
![[or])](/upload/main/smiles/5/ora.gif "оратор") Смотрится необычно, и очень прикольно, корабль вырисовывается, что надо!!! С Уважением, Михаил! Пы.Сы. только фотки сильно мелкие...
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий. |
|||
|
|
|
|
Миша , здравствуй! Так на "тяжелые".фото тоже ворчат- что мол "замучаешься "портянки"по монитору таскать . вот я и уменьшил до 800 *600 пикселей.
 . А со сроками готовности.- была одна задумка, длится уже более пяти лет, хотел небольшую выставку приуроченную к дате Цусимы, у себя на работе, для друзей показать. С Отрывками из К/ф. " Тучи над холмами", и своими моделями. Да всё никак не получается. Видно уж и не получится.С Уважением- Саня. |
|
|
|
|
 С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий. |
|||
|
|
|
|
Привет, Саша.
Такой корапь нельзя рассматривать в таких мелких фото. Раза в 4 побольше будет вполне. Что на лентяев-то внимание обращать? С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма! |
|
|
|
|
РапОрт. " Стоячий такелаж". Завершил самую "опасную" работу с моделью, при которой в результате всех "верчений" и "хватаний голыми ручками" умудрился "не наломать дров". Пострадал лишь один "выстрел ПМ сетей " по правому борту, (оторвал) который был "водворён на свое законное место" после завершения работ по проводке штагов. Что у меня получилось с такелажем "запечатлел для истории" . Фото не уменьшал. смотрите "первую серию"-  IMG_6699.JPG (1.45 МБ)  IMG_6700.JPG (1.53 МБ)  IMG_6701.JPG (1.53 МБ)  IMG_6702.JPG (1.3 МБ)  IMG_6703.JPG (1.39 МБ)  IMG_6704.JPG (1.36 МБ)  IMG_6706.JPG (1.34 МБ)  IMG_6707.JPG (1.38 МБ)  IMG_6708.JPG (1.53 МБ)  IMG_6709.JPG (1.4 МБ)  IMG_6695.JPG (954.69 КБ)  IMG_6697.JPG (1.16 МБ)  IMG_6686.JPG (1.41 МБ)  IMG_6688.JPG (1.32 МБ)  IMG_6689.JPG (1.63 МБ)  IMG_6690.JPG (1.49 МБ)  IMG_6691.JPG (1.36 МБ)  IMG_6692.JPG (1.42 МБ)  IMG_6693.JPG (1.24 МБ)  IMG_6696.JPG (1.43 МБ)  IMG_6698.JPG (1.58 МБ) |
|||
|
|
|
|
"Вторая серия"- широкоформатного фильма. краткое описание "первой серии". Для такелажа использовалась нить "Спандекс"раздербаненная на отдельные каболки подходящей толщины. флаг- фалы выполнены всё из того-же "Спандекса" -только белого цвета. так-как белый цвет "полнит" то каболки использовались наиболее тонкие. . " Искать" их при монтаже приходилось - "мама не горюй"! Палуба светлая , ниточка -белая -ну не видать её . !
 По Деррик- крану- вначале были "хотелки" положить стрелу в горизонтальное положение. Поэтому Деррик-кран не был приклеен к Грот- мачте . так-как принять "горизонт" ему- бы помешали штаги Дымовых труб.. В результате "хотелки" изменились и было принято решение поднять стрелу Деррик -крана. Вот если-бы "Хотелки" поменялись до того как Грот- мачта была приклеена на своё место то и оснастить Деррик-кран тросами было-бы гораздо проще. Пришлось "изловчаться" на модели . рискуя поломать что-то уже собранное. В результате чего один "выстрел ПМ сетей и был "снесен к чертям". Ладно хоть так обошлось! ![{[}]](/upload/main/smiles/5/1111493705.gif "данс")  IMG_6710.JPG (1.51 МБ)  IMG_6732.JPG (1.2 МБ)  IMG_6731.JPG (1.22 МБ)  IMG_6730.JPG (1.53 МБ)  IMG_6729.JPG (1.37 МБ)  IMG_6728.JPG (1.35 МБ)  IMG_6727.JPG (1.57 МБ)  IMG_6726.JPG (1.4 МБ)  IMG_6725.JPG (1.23 МБ)  IMG_6724.JPG (1.27 МБ)  IMG_6723.JPG (1.25 МБ)  IMG_6721.JPG (1.32 МБ)  IMG_6719.JPG (1.33 МБ)  IMG_6718.JPG (1.66 МБ)  IMG_6717.JPG (1.61 МБ)  IMG_6715.JPG (1.56 МБ)  IMG_6714.JPG (1.49 МБ)  IMG_6713.JPG (1.37 МБ)  IMG_6712.JPG (1.67 МБ)  IMG_6711.JPG (1.42 МБ)  IMG_6722.JPG (1.23 МБ) |
|
|
|
|
|
Эпилог " двухсерийного фильма" С недавнего времени в качестве "секундного клея "стал использовать вместо клея "Момент" вот такой клей-
 Клей гораздо текучей чем "Момент", клей "Секунда" и прочие "секундные клеи.." Не оставляет следа в виде белесого налета, заметить след от клея невозможно. Чуть медленнее "схватывает"детали, нашел я его в магазине для автолюбителей- цена -25 рублей.. , а работать с ним стало приятнее и удобнее. Так что рекомендую. И последние кадры " фильмы"- Тем кто "вытерпел" и не покинул "просмотровый зал" от меня - БЛАГОДАРНОСТЬ. Теперь ждем или "оваций или гнилых помидор" С Уважением- Александр.  IMG_6737.JPG (1.63 МБ)  IMG_6736.JPG (1.33 МБ)  IMG_6735.JPG (1.21 МБ)  IMG_6734.JPG (1.32 МБ)  IMG_6733.JPG (1.62 МБ) |
|
|
|
|
 Что бросилось в глаза, блоки управления гафелем сделаны не совсем правильно. С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий. |
|||
|
|
|
|
Михаил, Миша , СПАСИБО!. Есть схема с блоками на гафеле? Для будущего-бы ОЧЕННО пригодилась
 . А то у меня только общая схема от О. Курти.Саня |
|
|
|
|
Посмотри на музейной Микасе, там прям хорошо такелаж видно. С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий. |
|||
|
|
|
|
Твоюматьнихренасебе!
 Привет, Саша. Вот это уже полный нагляд. Як на ладони. Сикарно. Но, для поворчать, шлюпы, гады, немного гадят сию шикарнейшую картину. Надо всё-таки, по-моему, их слегка "подгадить", и вёслы бы другим цветом, потемнее. А гафель можно и так оставить, что-то похожее я видел у Асахи. У Микасы, на тех фото, что есть, всё попроще выглядит. С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма! |
|
|
|
|
|
tellllur,Юра СПАСИБО за оценку моего труда! А . про то чтобы "не поворчать не получится" .-так я "обеими руками" -ЗА ! Полезную критику .во всех вопросах я даже
 . Советы обратить внимание, на тот или иной недостаток модели,приводят к тому что в конце модель только становится НА ПОРЯДОК ЛУЧШЕ. Всё о моделизме одному не под силу знать, зато вместе МЫ СИЛА!  ШЛЮПИИ я буду "обгаживать" смывочкой , но не все, а те что стоят на переходном мостике. и те которые остались . и будут подвешены к шлюп-балкам на юте.. Те шлюпии в которых уложены весла.(на рострах)боюсь уже добавлять смывку. её излишки оттуда будет почти невозможно убрать. И может получиться так что, "слишком загажено" оказаться. Завтра начну наносить смывку , так-как уже пора будет заканчивать работы на юте,- и переходить к якорно-цепному хозяйству.. А с гафелем мне не совсем понятно- если трос должен подходить снизу болка то как тогда -сам блок будет держаться. А так как изобразил я - получается что блок зажат силой тяжести гафеля. В общем непоняточка. Буду искать инфу.С Уважением-Саня. |
|
|
|
|
|
РапОрт. "Шлюп-балки и крамболы"
Поработал маленько над шлюп-балками. Шлюп-балкам которые будут устанавливаться на юте корабля добавил ФТД блоки от "Eduard". На " макушки" добавил от себя обухи.  Шлюпбалкам для шлюпок расположенных на переходных мостиках добавил тросы и обухи. Эти шлюп-балки возможно ещё дооборудуются системой блоков и талей.  Крамболы доукомплектованы ФТД от "Eduard"- блоки и цепи.-  С уважением- Александр. |
|
|
|
|
|
Вот Асаха с Яшимом. На Асахыче блока не видно, на Яшиме марс мешает, но вроде блок от мачты (пятки гафеля) идёт или так кажется...
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма! |
|
|
|
|
|
tellllur,Юра, Спасибо! Но все-равно мало что понятно. Думаю, пусть пока так будет.
P.S. Шлюпии "обгадил" смывкой. Стало Значительно лучше. появился объем! Фото покажу в следующем рапОрте. С Уважением- Саня. |
|
|
|
|
|
День добрый!
Раз автор не против бурчания сумрачных коллег то приобщусь и я к этому делу .По такелажу. В целом все не плохо, местами и даже очень не плохо, что правильней будет сказать хорошо. Но есть и минусы. Минусы на макро я вижу в первую очередь в том, что нет сильной разницы по толщине в такелаже, а в жизни она была и на фото это хорошо видно. Хотя бы основные штаги на растяжках мачт сделать бы заметней по толщине. Это конечно мелочь, но я как раз готов поговорить о мелочах. Растяжки мачт, что нижние, что верхние - это всегда силовые элементы, то есть сильно нагружённые и значит идти они всегда будут по прямой между точками их креплений. Изгибаться на леерном ограждении они не могут. Заделка концов этих растяжек не везде аккуратна да и то, что предлагает Эдуард в травлении на эту тему, на мой взгляд, аккуратно не сделать. Поэтому я от этих решений на своей второй модели отказался. Второй момент. На гроте, на нижнем рее автор совершенно разумно разместил два блока и протянул через них нить, имитирующую трос. Но где сами сигналы положения пера руля, где? Эта система с блоками и тросом была вся поставлена ради этой сигнализации! На вертикальных участках этого фала слева и справа должны быть размещены красный флажек и зелёный боченок, а их опять же нету?! Непорядок однако .
Изменено: - 30.05.2021 14:29:45
С уважением, Вадим.
|
|
|
|
|
Вы пишете про разные толщины стоячего такелажа, уверяя что ВСЕ они одинаковы(на ВАШ взгляд. )Так я Вам скажу что все Штаги (нижние и верхние) мачт мною сделаны более "толстыми" неже-ли штаги Дымовых труб, а уж не заметить что брам -ванты стеньг вообще едва различимы по отношению к величине штагов НУ ПРОСТО НЕ ВОЗМОЖНО на представленных фото модели., Конечно у меня нет прибора которым я бы смог определить толщины каболок Спандекса в микронах ( да я думаю что и нет в нем необходимости) Эдуард в своем ФТД дает ОГОНЫ штагов мачт которые ХОРОШО ЗАМЕТНЫ и на фото прототипа, Я СЧитаю что это "фишка" штагов принадлежащая именно такелажу " МИКАСА" и БЕЗ НИХ НЕ ОБОЙТИСЬ( можно конечно попытаться изобразить что-то подобное из проволоки- но ЗАЧЕМ?- если есть ФТД., Да при монтаже они не столь удобны на модель как талреп от Норд Стара с самодельным рымом из проволочки. , но они ОЧЕНЬ похожи на то что было на самом деле. Трассы Штагов у меня НИГДЕ НЕ ПЕРЕГИБАЮТСЯ через леера изменяя свое направление ка ВЫ утверждаете. ( по секрету скажу _ что ДА один штаг имеет не совсем прямую трассу. но это никак не связано с леерами) Вот с не совсем аккуратной заделкой концов ( отрезано чуть больше- видны "хвостики") СОГЛАШУСЬ  Все никак не могу угадать прям " тютелька в тютельку" , Но видно-то это лишь на МАКРО снимках, Где масштаб модели кажется чуть-ли не 1:100И наконец второй момент- Вадим, посмотрите сообщение #212 где я ясно указал для чего на рее Грот мачты я установил два блока- именно для сигнализации положения пера руля. . Так что Ваша эрудиция здесь НЕ к месту.. Сам флажок и "боченок" хорошо заметны как на фото прототипа так и указаны на схеме   Если я бы сказал что работы по модели окончены. То тогда-ДА !." нету а игде?" Будут и флажок и боченок.! Так что я удивлен_ извините , но это не конструктивная критика а брюзжание. С Уважением- Александр. |
|||
|
|
|
Хотя все имеет свой конец и свое начало. Ваша попытка перейти в разговоре в личный, оценочный план меня сильно огорчила. Я лично всегда про модель вам писал и про то, как я ее вижу, а совсем не о том, что и как я думаю о вас лично. Не претендую я на исключительность и высказываю исключительно свое мнение. Могу ошибаться, это вполне нормально, для этого мы тут и пишем, общаемся. Не стану я сейчас с фрагментами из ваших же фотографий убеждать и доказывать свою правоту в приведенных мной ранее замечаниях. Считаю это лишним и уже теперь совершенно не нужным. Но ваши объяснения тому, что я вам написал меня не убедили от слова совсем.
С уважением, Вадим.
|
|||
|
|
|
|
Привет, Саша.
По поводу "хвостиков" не понял, что значит "отрезано чуть больше"? Скорее меньше, если хвостик есть? Я спандекс немного натягиваю в нужном месте, на перегибе (в отверстии, на стойках лееров и т.д.) мажу, тыкаю, прислоняю клей и жду пару минут. Затем бритвенным лезвием, сильно натянув остаток спандекса подрезаю как можно ближе к месту фиксации. Хвосты, конечно, бывают, но редко. И нет в нити никакого меньше или больше, берёшь с запасом, чтобы в натяге держать. Правда, не везде можно достаточно натянуть. На один процесс "такелаженья" уходит одно лезвие - притупляются они, заразы, и для этого дела уже не пригодны. С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма! |
|
|
|
|
На один процесс "такелаженья" уходит одно лезвие - притупляются они, заразы, и для этого дела уже не пригодны. С уважением, Юрий. Юра, здравствуй!. Ну да, ты прав, Получается что отрезаю чуть меньше . За Бритвенные лезвия,огромный  , Я совсем забыл про них  , и резал спандекс. "олфавским" модельным ножом. Он хоть и тоньше чем "тамиевский" . но всё равно, после нескольких резов, когда на острие лезвия неизбежно налипает "секундный клей "притупляется, и поэтому приходилось спандекс буквально "пилить". сильно натягивая нить. Лезвие от бритвы с этим делом справляется "НА УРА!" Уже попробовал. Вот если -бы ты не напомнил ВО ВРЕМЯ . то "помучался"- бы я,исправляя бегучий такелаж на гафеле. Как я я мог забыть про такой ВАЖНЫЙ режущий инструмент как БРИТВЕННЫЕ ЛЕЗВИЯ!. С уважением- Саня. |
|||
|
|
|
|
РапОрт." Исправление бегучего такелажа на гафеле и нанесение смывки на внутренние поверхности шлюпок".
Так было на гафеле вначале-  А теперь. окончательный вариант выглядит вот так-  При переделке такелажа на гафеле пользовался вот такой схемой из книги О .Курти. " Постройка моделей судов"-  Миша Родин- СПАСИБО , что указал на необходимость ИСПРАВИТЬ такелаж на гафеле! Юра Рассохин- tellllur, "обгадинг" шлюпок произвёл- ТАК БЫЛО до твоего совета-  а ТАК ПОСЛЕ-   "Обгаживанию" подверглись ВСЕ ШЛЮПКИ. хотя вначале я планировал нанести смывку только в катера что стоят на переходных мостиках. Юра- ещё один твой ПОЛЕЗНЫЙ совет "воплотился в жизнь"- С Уважением- Александр. |
|
|
|
|
С Уважением- Александр. |
|||||||||
|
|
|
||||||||
