[ Закрыто ] Американский РКР USS Yorktown (CG-48), 1:350, Dragon (поддержка)
#571
26 июля 2013 года, 16:05
Попытка собрать мачту
РисунокРисунокРисунок
Склеена не полностью и облой не до конца зачищен
На первый взгляд ничего, но перепутана толщина основных стоек четыре по углам д.б. одинаковыми, а пятая в ДП тольще, неправильное направление укосин они на имеют разное направление на разных бортах, нет косынок в местах стыков стоек и укосин.

Рисунок
С пайкой не получилось, хоть я умею немного пая, но тут моего умения не хватает.
Заказал прутки Evergreen, буду делать из полистирола.


#572
26 июля 2013 года, 18:54
Поздравляю! С таким обвесом "Йорик" будет как тюнингованный "Мерседес" от "AMG"! :D
С Уважением. Сергей.


#573
26 июля 2013 года, 22:38
Реклама: "Травление "ВЕМ" - и нет проблем!"
Изменено: Сергей Петленко - 26.07.2013 22:40:03
С Уважением. Сергей.


#574
27 июля 2013 года, 5:07
Цитата
Сергей Петленко пишет:
Реклама: "Травление "ВЕМ" - и нет проблем!"
В соответствии с требованиями Инструкции для пользователей, реклама какой-либо продукции на нашем Форуме запрещена!!! 8[[[  :D  :D

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#575
27 июля 2013 года, 6:14
Цитата
Сергей Петленко пишет:
Реклама: "Травление "ВЕМ" - и нет проблем!"
:D
Сделал прешейдинг
Пользователь добавил изображениеПользователь добавил изображениеПользователь добавил изображение


#576
27 июля 2013 года, 6:40
А на Йорке мачту модернизировали кстати.
Данил, я таки панимаю ты делаешь раннюю мачту Йорка, без внутренних растяжек?

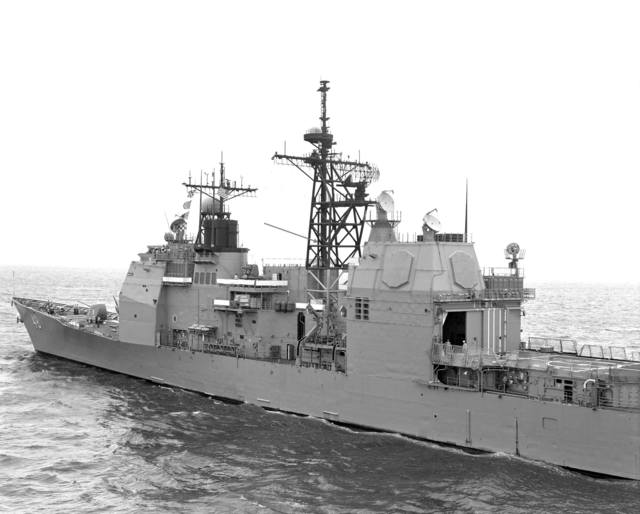

Рисунок


#577
27 июля 2013 года, 6:44
Привет дружище, да я собираю ранний Йорктаун


#578
27 июля 2013 года, 6:49
Здарово брат! Да я помню, так спросил, шоб не попутал. (хотя поздняя по ажурнее будет, не пустая внутри)
Рисунок


#579
27 июля 2013 года, 6:52
А фото есть? у меня одна фотка внутри но поздний вариант и еще Паша схему давал, но интересны нюансы, там ведь к антеннам нехилые кабель-каналы должны быть


#580
27 июля 2013 года, 7:36
Ток то, шо я на 25й стр клал, но там модернизированная, с растяжками.
Рисунок


#581
27 июля 2013 года, 17:52
Цитата
Danila77 пишет:
А фото есть? у меня одна фотка внутри но поздний вариант и еще Паша схему давал, но интересны нюансы, там ведь к антеннам нехилые кабель-каналы должны быть

Данила, ты меня совсем расстроил.  cry1

Вот фото из моего сообщения на 25 странице обсуждения.

Пользователь добавил изображение

А теперь вопросы:

1. Что показано стрелочкой на фото?
2. Из чего сделана мачта?
3. Можно ли проложить кабель внутри металической трубы?

Отвечу сам себе:

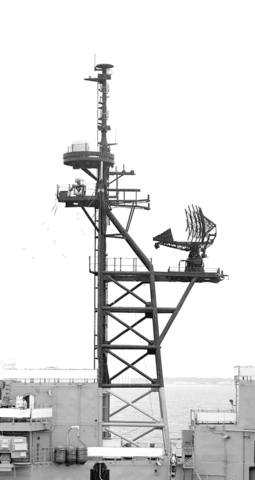

Стрелочкой на фото показана основная кабельная трасса кормовой мачты. Она идет до уровня площадки на которой расположен поисковый радар SPS-49. Она нужна потому, что необходимо подвести к радару толстые кабели питания (максимальная мощность излучения радара 360 кВт), а прокладка силовых кабелей такого сечения внутри мачтовых конструкций  ослабит прочность всей мачты. Выше никаких серьезных потребителей нет и разводка кабелей электропитания и сигнальных кабелей выполнена внутри самих мачтовых конструкций, что обеспечивает защиту кабелей от механических повреждений и факторов внешней среды, а так как кабели имеют малое сечение,  то фитинги практически не влияют на прочностные свойства мачты. Вся коммутация разводки и ее переход в основную кабельную трассу осуществляется под настилом на уровне площадки радара SPS-49.

PS. Есть такая классная книжка Нормана Фридмана "Корабельные радары".
Изменено: pnk66 - 27.07.2013 18:18:27
С  уважением, Павел.


#582
28 июля 2013 года, 2:39
Цитата
pnk66 пишет:
Данила, ты меня совсем расстроил.
Паша, извини, не расстраивайся. Твои фото - огромное подспорье.
Цитата
pnk66 пишет:
Стрелочкой на фото показана основная кабельная трасса кормовой мачты
А рядом по центральной стойке как бы сливаясь с ней идет короб - явно не круглого сечения вот этот нюанс и непонятен  :oops


#583
28 июля 2013 года, 3:40
А на подколку ты купился.  crezy    Покажи стрелкой на фото, а то  я все глаза сломал и ничего не нахожу.  :D
С  уважением, Павел.


#584
28 июля 2013 года, 5:03
Данила, советую обратить внимание, что центральная стойка кормовой мачты не является цилиндрической по все высоте, а имеет более сложное сечение в нижней части (ниже площадки радара SPS-49).

Пользователь добавил изображение

Возможно это тебя вводит в заблуждение.
С  уважением, Павел.


#585
28 июля 2013 года, 22:48
Цитата
pnk66 пишет:
Покажи стрелкой на фото,
вот буквой А обозначил грань
Пользователь добавил изображение


#586
29 июля 2013 года, 1:58

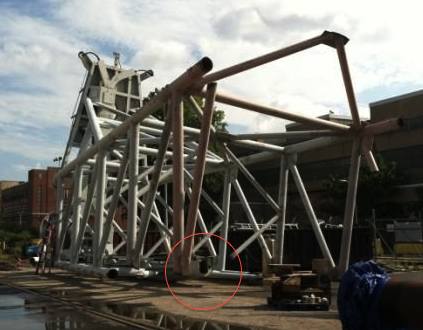

Данила, есетественно там будет грань. Средняя опора мачты ниже площадки радара не круглая. Её сечение видно на фото срезанной мачты  в сообщении 584 (кружочком обвел). Плоская грань обращена к корме.

А если ты внимательно посмотришь на следующее фото, то увидишь что это опора еще и не прямая в нижней части.

Пользователь добавил изображение

Ты что собрался воспроизводить полностью все нюансы?
С  уважением, Павел.


#587
29 июля 2013 года, 2:11
Цитата
pnk66 пишет:
Ты что собрался воспроизводить полностью все нюансы?
Да просто оцениваю масштаб геморроя пока прутки едут.


#588
29 июля 2013 года, 2:22
Масштаб гемороя, ты определяешь для себя сам. :D
С  уважением, Павел.


#589
29 июля 2013 года, 2:25
Цитата
pnk66 пишет:
Масштаб гемороя, ты определяешь для себя сам.
Прямо рекламный слоган  :D
вроде "все в твоих руках!"


#590
29 июля 2013 года, 7:55
crezy , поэтому #$# ...
С Уважением. Сергей.


#591
29 июля 2013 года, 8:01
Коллеги есть мысли как изобразить косынки в местах стыков?
Первая мысль - доширачный пластик, но будет ли это прочно?


#592
29 июля 2013 года, 10:45
Дошипласт - первая и единственная мысль. Хотя, нет... Фольга, может быть... Только на счет прочности (?)- это же модель, а не действующий агрегат, детали пинцетом придется устанавливать - имхо, вопрос прочности можно снимать.. Ибо, 50% того, что мы делаем - ажурные, воздушные штуки, не терпящие механического воздействия... Опять же,имхо..


#593
29 июля 2013 года, 14:36
Цитата
Изегмундыч пишет:
имхо, вопрос прочности можно снимать
в принципе согласен, коосынки на укосинах, основные поперечены встык приварены.


#594
29 июля 2013 года, 15:58
Фольга не пойдёт, однозначно.
А пластик 0,13мм - вполне.
И раскосы нужно делать не из круглых заготовок, а из половинчатых.
http://www.shipmodeling.ru/shop/category/20/section/179/product/4695?key=7a3fc0de0f1fba1796a8c6ccf8c6a885

Тогда и косынки спокойно можно будет оформить.

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...


#595
29 июля 2013 года, 16:22
Джентльмены, гран пардон, я просто наприкидывал из "домашних,подручных" материалов.. Ну, не углубляясь в изыски..(не у каждого есть возможность затариться таким (вообще пластиком) шикарным)


#596
29 июля 2013 года, 17:12
Ну я как Швейцария. Буду чутка нейтральным. Пока что.


#597
29 июля 2013 года, 18:04
Цитата
Алексей Лежнев пишет:
И раскосы нужно делать не из круглых заготовок, а из половинчатых.
А косынки тогда приобретут простую форму - квадратиков... ;)
С Уважением. Сергей.


#598
29 июля 2013 года, 18:07
Цитата
Алексей Лежнев пишет:
И раскосы нужно делать не из круглых заготовок, а из половинчатых.
К сожалению минимальный диаметр "поленьев" 1 мм, а мне надо меньше.
Через пару дней получу посылку с прутками - попробуем, есть уже кое-какие идеи.


#599
29 июля 2013 года, 18:32
Цитата
Danila77 пишет:
К сожалению минимальный диаметр "поленьев" 1 мм, а мне надо меньше.
Даниил, я недавно приобрел прутки американской фирмы... название забыл... такие зеленые пакетики (приеду домой посмотрю), так вот там пруточки до 0,3 мм. А Ты у какого производителя заказал? До какого диаметра делают прутки?
Изменено: Сергей Петленко - 29.07.2013 18:32:54
С Уважением. Сергей.


#600
29 июля 2013 года, 19:00
производитель Evergreen
размеры 0,5 мм, 0,64 мм, 0,75 мм, 0,88 мм, 1,0 мм, 1,2 мм, 1,6 мм, 2,0 мм,
