На трофейной базе - СГ-122 М2У, Фантазийный самоход из реальных и бумажных агрегатов и идей
Всем привет. Строю, или мастер модель рубки, или если не заладится - просто модель.
Сначала про орудие - был вот такой проект >>> https://warspot.ru/8934-ternistyy-put-k-su-122
Про немецкий танчик рассказывать не буду  crezy

Рисунок

Итак

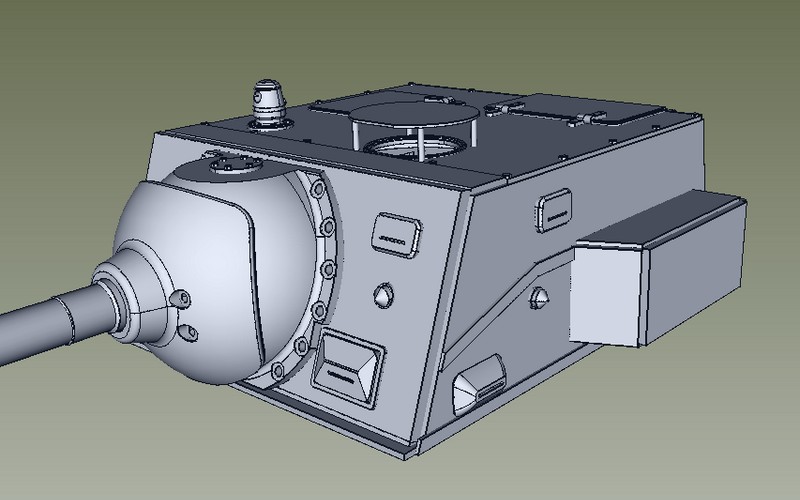

Когда то , добравшись до 3Д рисования, решил закрепить содеянные навыки какой ни то растишкой.
Было очень интересно и нОво. Закрепил успешно. Выросло, почти собрал рубку, после забросил.

Рисунок

Рисунок

Не так давно, знакомые попросили её во временное пользование, снять копию.
Но то ни как не возможно. Толщины тонкие, переборки, дробление орудия -  всё ни той системы.
Попробывать перешить - только сломать...

Решил сделать новую, с учётом особенностей литья и некоторыми изменениями в геометрии.
Немного порисовал (схематично, тк не для роста, а как наглядное пособие) - на выходе видится прим следующее.

Рисунок

Рисунок

Рисунок

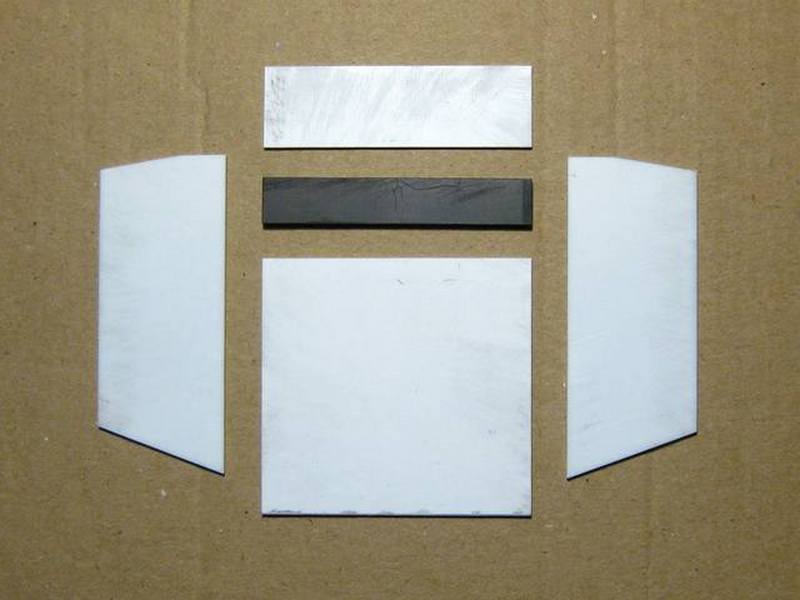

Ну и приступил. Толстого пластика не оказалось - пришлось делать основное тело, а изнутри наслаивать толщину.

Рисунок

Рисунок

Рисунок

Рисунок
Пользователь добавил изображение
Изменено: don_salluste_ - 20.04.2021 16:10:56

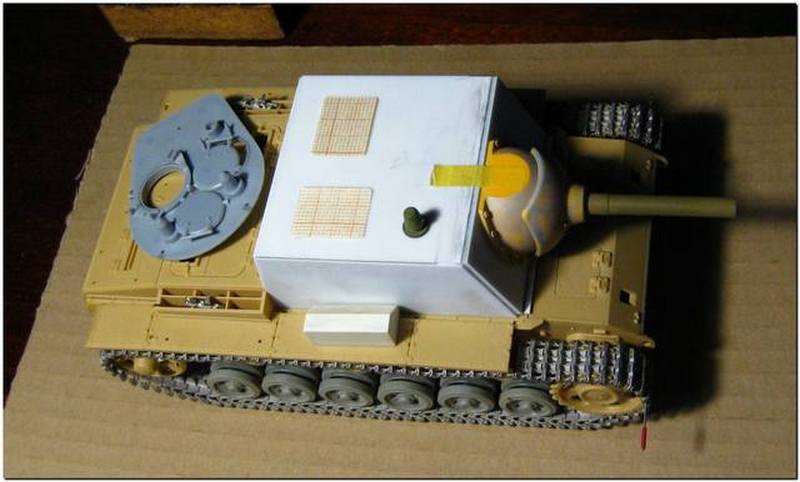

База - новая модель Академии, но легко подходит и на современный Драгон

Рисунок

Попытки применить люки от БТ - не айс, хотя и интересно. Добиваюсь кустарности,
те никаких технологий, кроме листов стали, сварки и газореза. Ну почти...

Рисунок

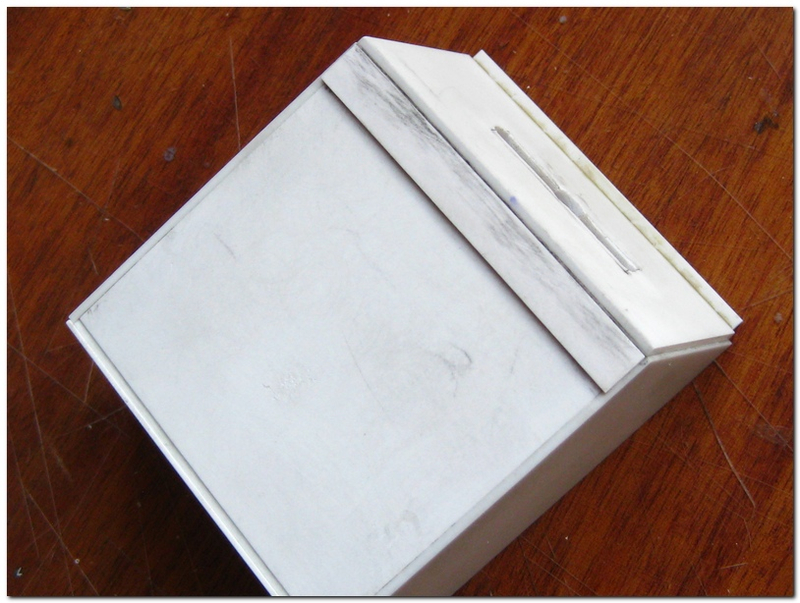

Пляски с крышей. При толщине 2 мм видимые торцы должны быть прим 05мм. Сделал слоёные.

Рисунок

Рисунок

Проба сварки, ну оч давно не варил

Рисунок

Проба литья.

Рисунок
Изменено: don_salluste_ - 20.04.2021 16:09:54
Помалу стало что то вырисовыватся

Рисунок

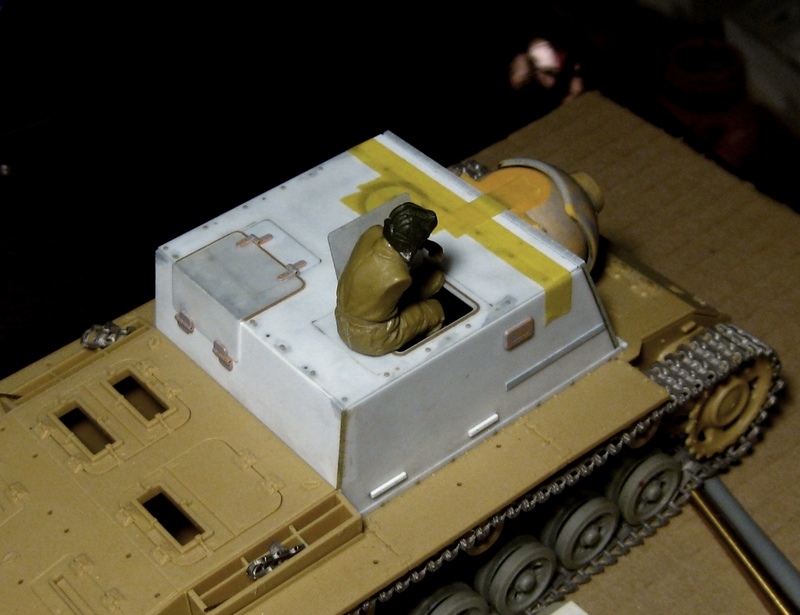

Примерка 85 мм орудия (проект Су-85И рассматривали) Правда я накосячил, воткнув ствол сотки (((

Рисунок

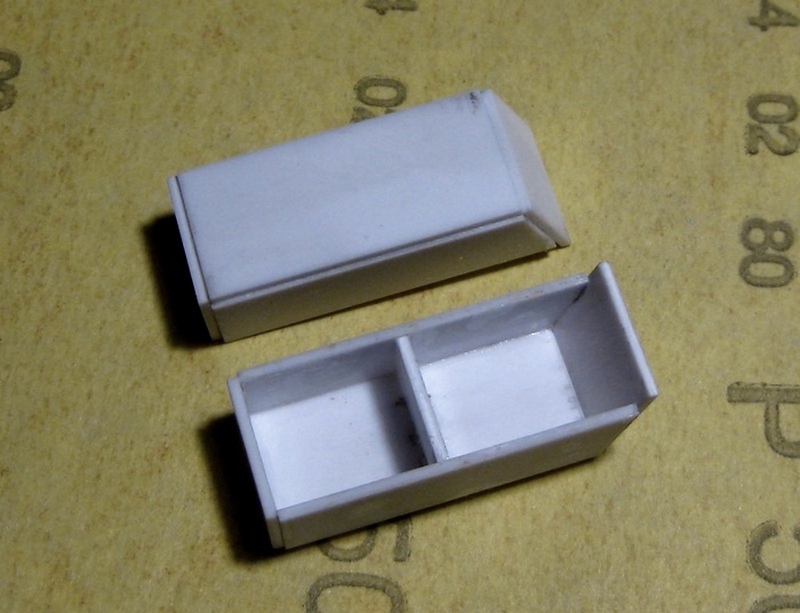

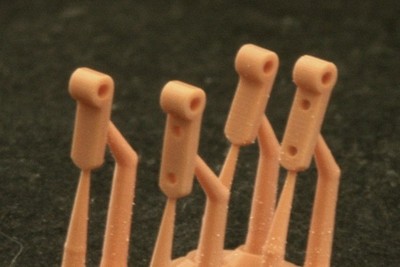

Растишки. Выпиливать такое руками вполне реально, но уже не по времени, не по нервам и не по зрению

Рисунок

Рисунок

Рисунок

Как ёлку наряжать  \\\][

Рисунок

Рисунок

Рисунок

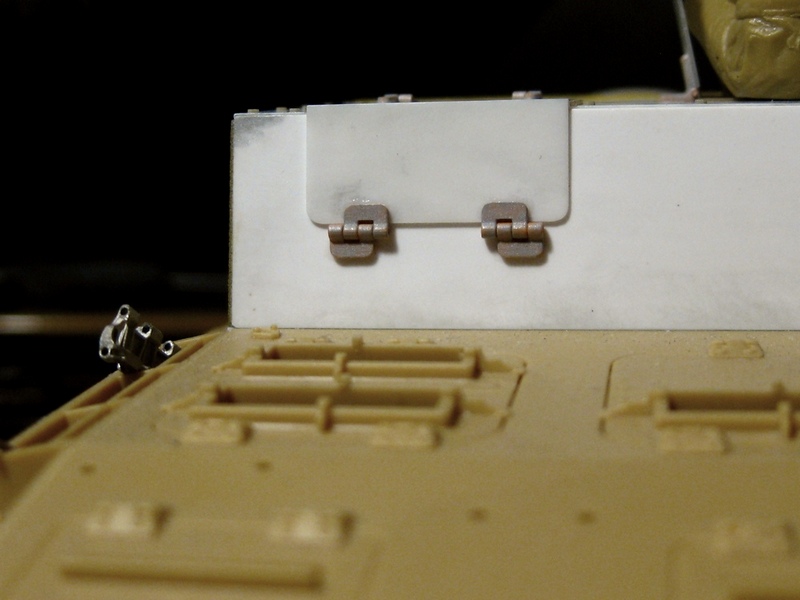

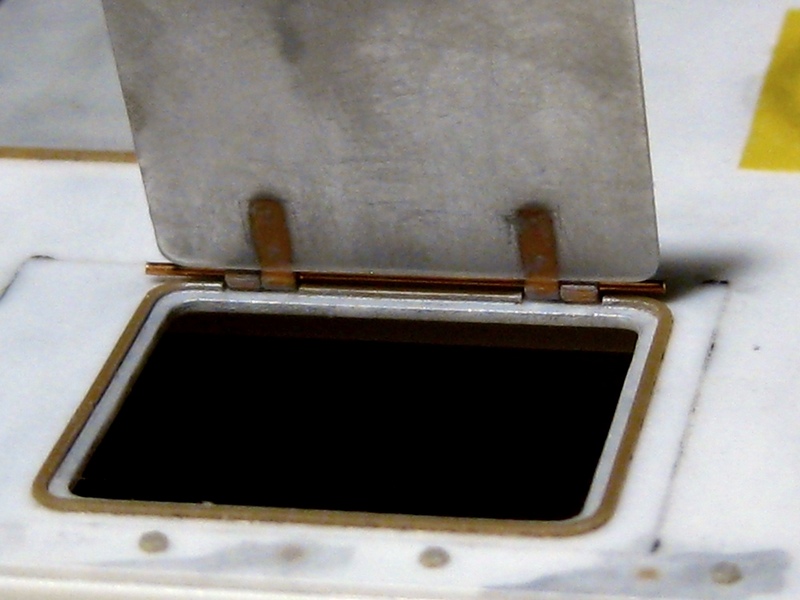

Люк рабочий. Будет только один. Распахивать кормовые створки ни морально, ни аморально - не готов

Рисунок

Рисунок

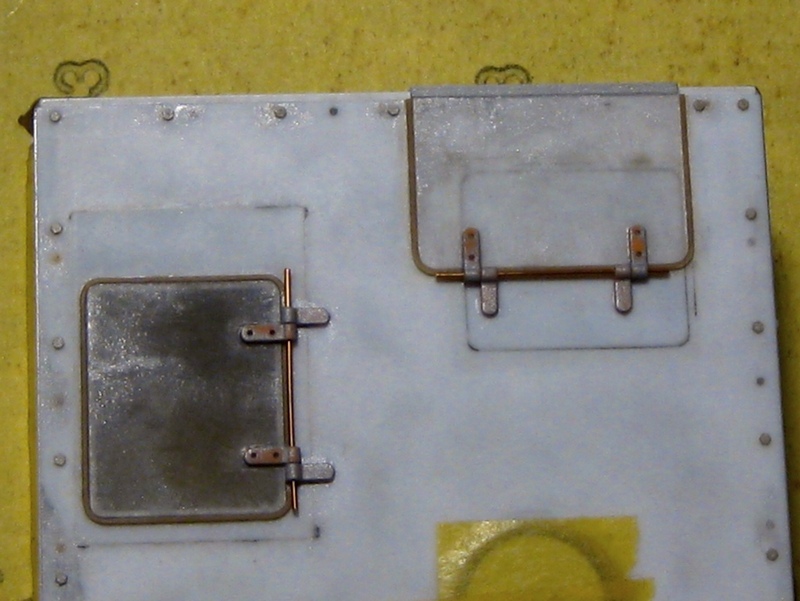

Крыша - видны мытарства с вариантами расположения люков и болтов.

Рисунок

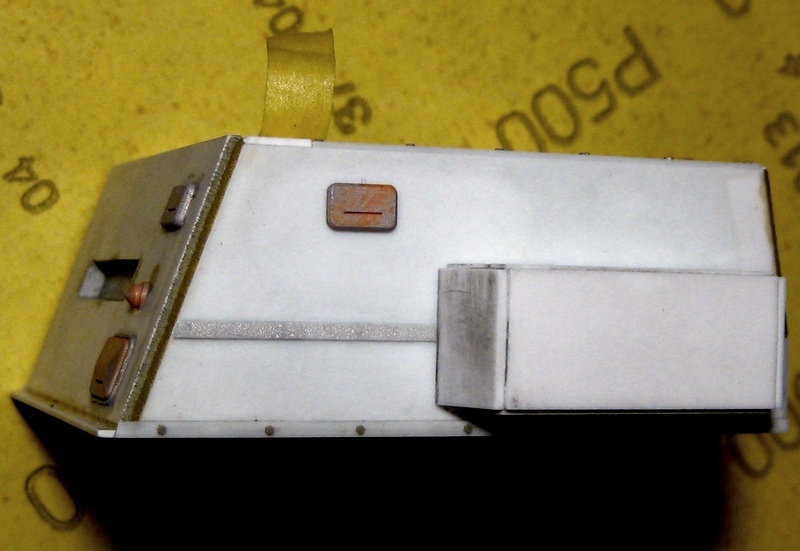

Пока так. Осталась самая малость - приклеить ещё 6 деталей (2 бойницы, 2 экрана, две заплатки) и проварить всё это.
Лючёк флажковой сигнализации, антенный ввод и немецкий вентилятор
(точнее их расположение) пока под вопросом.

Рисунок
Изменено: don_salluste_ - 20.04.2021 17:49:37

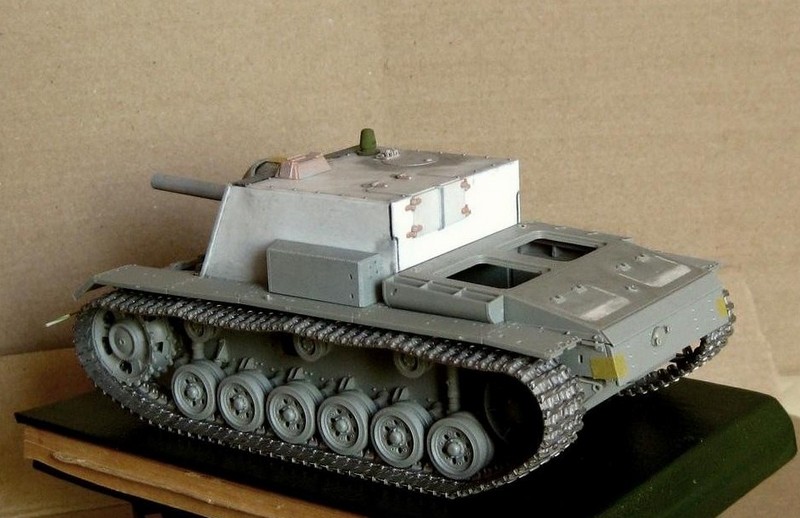

В последний момент изменил легенду - основой лучше сделать танк, а не самоход.
Разницы не много, но быть по сему  :D  Вид слева - штуг, вид справа - танк

Рисунок

Рисунок
Пользователь добавил изображение
Рисунок
Изменено: don_salluste_ - 23.04.2021 23:05:00
Начал было варить, но чего то без задора - пока бросил...

Рисунок

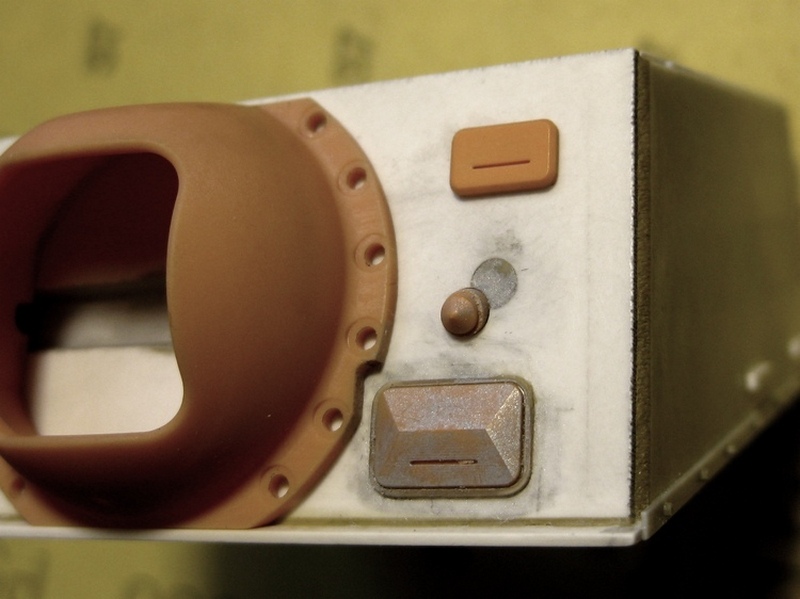

Позанимался экраном проёма прицела. Ну хоть что то готово. Акромя литника.
С монтажом как будто проблем быть не должно

Рисунок

[FILE ID=2335109]

Рисунок

Рисунок

Рисунок

Примерил боковые экраны кормовой створки. Сомнительной полезности конструкция,
но на СГ была, и к тому же, весьма смотрибильна

Рисунок

Ну и клёпы.

Рисунок

УП
Трудовые выходные будне  :D  Варю помалу.

Уж не знаю как маскировать - замыливание граней ну прям беда...
Хотя фольга наверное не лучшее решение, но лента скоропостижно скончалась  ()()

Рисунок

Рисунок

Рисунок

Рисунок

Рисунок

Рисунок

УП2

Рисунок Рисунок Рисунок

УП3

Сделал сигнальный лючёк

Рисунок Рисунок

Проклепал петли со стороны створок

Рисунок

Вид крыши на сего. Будет ещё антенный вывод, позади командирского люка

Рисунок
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Изменено: don_salluste_ - 05.05.2021 07:49:37
Почти доварил рубку. Ну и временно покрасил (уже отмыта), на предмет выявления косяков.
Увидел много нового (в нехорошем смысле), на белом вряд ли бы заметил - но всё поправимо.

Рисунок Рисунок Рисунок Рисунок

Рисунок Рисунок Рисунок Рисунок

Рисунок Рисунок Рисунок Рисунок
Изменено: don_salluste_ - 19.06.2021 09:07:39
Сделал заново иные (чуть повыше и не такие глубокие) короба, ну и успешно их на место приклеил.
Осталось доделать боковые смотровые приборы на подбашеннике...

Рисунок Рисунок Рисунок

Рисунок Рисунок Рисунок

Рисунок Рисунок Рисунок

Рисунок Рисунок  Рисунок

Самая сварная вещь, что доводилось - а швы всё ещё нужны и нужны... Обвариваю короба - видъ с кормы...

Рисунок

Рисунок
Пользователь добавил изображение
Пользователь добавил изображение
Изменено: don_salluste_ - 04.08.2021 15:21:52
Сварочный не сказать что адъ, но малоприятный опостылевший процесс продолжается...
Доварил спонсоны

Рисунок Рисунок  Рисунок

Ну и на десерт, изобразил подобие смотровых (изначально хотел от штуга визор, но передумал).
заплатки вместо родной створки немного не логично, но зато брутальненько.

Рисунок Рисунок

и снова сварка...

Рисунок Рисунок Рисунок
Здорово выглядит!
Кирилл - пасиб за добро слово, стараюсь...

Внезапно озаботился отсутствием неких рельефных форм, что должны намекать на наличие запорных механизмов у люков.
После долгих раздумий решил сплагиатить тему Т-34, как для верхних (благо у меня нашлись замочные скважины), так и для кормового.
Тут с люка мехвода вдохновение.

Верх

Рисунок Рисунок

Тест для кормы, тк ране не делал такое, обидно накосячить так далеко зайдя...

Рисунок

Ну и по живому. Штоки сделал чуть повыше, чем на тестовых репетициях, объёму добрать. Подсохнет как след - проварю.

Рисунок Рисунок Рисунок

Продолжаю зачёркивать пункты в списке...
Посмотрел как крепятся лепестки (вокруг чуть торчащего штока обварка, порой почти ровное место) - ну его нафиг...
Поставил усечённые конуса.

Рисунок
Изменено: don_salluste_ - 17.08.2021 17:42:15
Это завораживающе-залипательская стройка. Зыреть в удовольствие. Самодельщиков почитаю, самоделки приветствую.
Впервые вижу такую реалистичную сварку. Поделитесь пожалуйста техникой исполнения. Есть желание стать вашим последователем.
LAnWas - ну прям в краску с утра пораньше  :)

Вот там есть подробно https://perfectmodel.su/forum/59-1111-1

С момента написания ничего не изменилось, добавить нечего.
Если коротко, то всему виной правильное кол-во шпатли. Сразу угадать редко случается,
достигается добавлением по крохам, или по тем же крохам удалением, уже во время насечки.
Ну и нормальный узор с одного прохода не сделать, только многократными повторениями

А у мну вот, намазал сварку. Не знаю почему, но оч захотелось визуально разделить шток и шов.
Немного с этим увлёкся, посмотрю, мож придётся чуть сгладить.

Рисунок Рисунок Рисунок
Изменено: don_salluste_ - 18.08.2021 10:07:34
Благодарю.
Да не за что!!!

Доварил замочные скважины, и как то внезапно работы по рубке закончились.
Осталось пролить щели и прибрать поверхности. Царапки там всякие, остатки клея и тп...

Рисунок

И настала очередь сопутствующих товаров. Тут питатель будет снизу, не более чем на 0.5 "наезжая" на поверхность люка.
Самый удобный вариант для послед. обработки.

Рисунок Рисунок Рисунок

Восстановил суперклеем замыленные углы на порожке, положил в пакетек мелочёвку - и пункты в списке дел закончились.
Пока не разоблачал, мало ли чего вдруг рассмотрю на починку... А так всё! Искупать её и собрать в дорогу  ()()

Рисунок Рисунок

Уп. Разоблачил, а она оказывается белая...

Рисунок Рисунок

Отправил рубку, но новостей по литью пока чуть меньше чем ноль - попробывал прицел изобразить.
Без особых претензий, попроще, что бы было...
Для такой мелюзги получилось через чур витиевато. Надо упрощать.

Рисунок

Рисунок

Рисунок

Пересмотрел конструкцию брони вентилятора. Слева стало, справа было... Резать вырезы - лишняя операция. Стык встык проще.
Ну и примерил всё же (хоть и в таком виде) турельку, вместо командирского люка. Ничё так! Было бы...

Рисунок

Рисунок
Изменено: don_salluste_ - 30.08.2021 19:21:10
Ну вот и дождалси - первый №ах !  :)
В живую не видал, от литейщиков фоты...
Пока дольют - ещё придётся подождати  cry1
Оч чешутся руки люк рабочий потестить.

Рисунок

Немного фоток "погромче" прислали - делюсь   :)

Рисунок Рисунок Рисунок Рисунок
Изменено: don_salluste_ - 06.09.2021 17:39:35
Получил пробники. Годно. Всё пока на сухую

Рисунок Рисунок Рисунок Рисунок

Рисунок Рисунок Рисунок

Барбет можно примерить только отдельно, на месте мешает часть родного пулеотбойника - что резать пока не знаю, но это не проблема...
Материализовалась маска 85 (57) мм. Ствол пластик, не знаю чей... Такой вот стрибитель-убивец получается.
Хотя мне боле нравится изначальный, гаубичный вариант. но и это маска не лишена эстетичности. Переходника под 57 мм пока нетути...

Рисунок Рисунок Рисунок

Ну и до кучи нарезы. Скорей да чем нет. И есть куда расти.
Было возможно и немного немного повыразительней, но я, немного немного же лажанулся.
Смысла делать рельеф повыше - не вижу, тк замыленность граней всё равно останется.
Как вариант - аккуратненько шлифануть. Пока без настроя. И думаю что делать проточку чаще - тож лишнее.
В кашу всё сольётся. Такой вот опыт, может позже попробую снова.

Рисунок

Ну и до кучи - часть 2. Инсталировал люк. Сложностей, кроме как что для сверла понадобился удлинитель - не возникло. Сварка по пути следования сверла не пострадала.

Рисунок Рисунок Рисунок Рисунок

Рисунок Рисунок
Изменено: don_salluste_ - 13.09.2021 09:06:23
красота!!!
Фактура литой брони, постарался не гусарить и сделал (как по мне) весьма скромно

Рисунок Рисунок Рисунок

Рисунок Рисунок Рисунок
Цитата
don_salluste_ написал:
Фактура литой брони, постарался не гусарить и сделал (как по мне) весьма скромно


Подскажите как делали такую реалистичную фактуру?
Изменено: Иван - 22.09.2021 10:04:57
Вот там подробно https://perfectmodel.su/forum/59-1110-1

Хотя в посл случае, соды было совсем немного. Жалею о том - надо было больше...
При таком увеличении (раз в 5-7) может и норм, а в реале почти ничего не заметно.
Продолжу.
Немного "служебных" фот...

Пользователь добавил изображение

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Строить сам всю модель так скоро я не собирался - спасибо браку литья...
Кому брак - а кому манна небесная. Было ну никак не починить, забить не вариант, а выкинуть жалко - она ж не виновата...
Пришлось удалить часть покоцанной крыши, и заклеить по новой.
Ещё на этапе стройки мастера, витала идея с комбашней и обычным люком прицела (вместо круглого проёма).
Вот тебе и рашпиль в руки... Думалось конечно о гораздо меньшем кол-ве опилок и клея - тем не менее всё к лучшему.
Собирать буду при участии разонравившейся (сборку сегментов не подумал как следует) "ранней" растишки.

Пользователь добавил изображение Пользователь добавил изображение

Пока купал рубку в жакузи - нечаянно чуть вмял верхнюю грань бочины. Тут уже моя оплошность.
Было не особ и заметно, разглядел только разметив линию под болты - но всё же решил пофиксить это дело.
Пришлось отказатся от боковой бронировки смотровой щели - не беда, есть запас. Залепил, выровнял и по новой прорезал ровный уступ.

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Примерил люк с турелью от БТ. Норм и то что надо! Различные комбашенки (Т-34 и Пз-3, самопал) уродовали вид - высоковаты.
От Штуга неплохо смотрится - но пожадничал.

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

В качестве основы неожиданно нарисовался на горизонте Таком 8002. Хоть и слегка дубовый, но простой в сборке набор, минимум деталей - то что нана.
РФМ-ка конечно посимпатичней, но собирать амортизаторы и тп из нескольких частей - ну никак не хотелось.
Подбашенник по просьбе товарища, изъял ну оч аккуратно - ещё пригодится.
По ширине рубка села как влитая. По длине тож норм, хотя тут плюс минус чуть чуть не критично.

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Были небольшие проблемы с плотной посадкой на корму (из за разницы по высоте верхних половин корпусов) -
решается выборкой лишнего с нижней кромки кормового листа рубки

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Немного попилил толщину проёмов ведущих. Пролит этот момент весьма и весьма неряшливо,
пришлось править не копийности ради, а просто подровнять :)

Пользователь добавил изображение

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Люк и петли на месте. Даж шевелится, правда под ним ровное место, открывать не буду...
Не поленился, и для лучшего контакта с отбортовкой - подклеил полоску (посл фото). Терь и муха не пролетит
Саму отбортовку исполню после...

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Пользователь добавил изображение Пользователь добавил изображение
На этой модели решил таки воплотить старинную хотелку - обрезанные винтеры.
Магики лет 7 пылились, но дождались. Пока осилил только одну.

Пользователь добавил изображение

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Последний вариант крыши - колпак вентилятора перенёс на кормовой лист. Как у гансов...

Пользователь добавил изображение

И для разнообразия, ещё одной "кривелле-недоливке", попробывал давнюю задумку - литые (штампованные) спонсоны.
Увиденное не разочаровало, но и не вдохновило...

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Ну а дальше больше (точнее меньше))) - совсем от них избавился. Более классический вид плюс, а вот времена унылого безспонсонья - минус.
То что без них бедно и скучно - было понятно давно. Но обкатать такой вариант всё же надо было.
Ибо более чем уверен, что не стали бы наши мутить такую трудозатратную, сомнительной полезности (хоть и хорошо смотрящуюся на меделке) тему.

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение
Изменено: don_salluste_ - 03.11.2021 11:22:07
Сказать то нечего. Высший пилотаж. А по общему виду, лично мое мнение, что надо делать как зрелищнее.
Цитата
Слесарь Железнюк написал:
Сказать то нечего. Высший пилотаж. А по общему виду, лично мое мнение, что надо делать как зрелищнее.

ПАСИБ за добро слово!

А новости такие. Пока я "изнывая от мелких своих катастроф..." - Иван Булочник свою уже собрал и покрасил!
Молодец он - надо быть как Ваня! Кой чего допечатали - и вуаля!
Проба есть проба, на фото две модели в одной - маски заменяемы.

https://karopka.ru/community/user/16816/?MODEL=609982

Пользователь добавил изображение Пользователь добавил изображение
Изменено: don_salluste_ - 07.12.2021 12:23:06
По прежнему проекту пока тишина, как то успокоился после увиденной модели, собранной Иваном...
Всё что сделал - собрал вторую гусю, да прикупил Ревеловской шпатли, микрощели затирать.
Даже не испытал ещё...

Но начал новый))) Тема схожа - иностранка. Поэтому светану тут, не начиная новой. Вроде интересно смотрится.

На сай раз Штуг Джи, Таком, рубка без глобальных переделок на реальном производстве, не так как сделал ранее, в угоду смотрибельности.
Только подравнять основу и добавить Советскую надстройку.
Сперва попробывал применить бронировку орудия от прежнего проекта,
но оказалось что ломанный лобовой и сферическая качающаяся маска - сочетаются не очень...
Конструкторы Су-76И с чем то таким наверное то же столкнулись, поэтому маска та и выглядит... как выглядит, а не иначе)))

Пользователь добавил изображение

От того, перерисовал габариты с проекта Грабина для Сау на базе Т-70 (только контуры) и примерил. Норм!

Пользователь добавил изображение

Пользователь добавил изображение

Порисовал ещё - нравиццо, второй день нет желания что либо менять. Оружие (калибр будет 57 или 76) в рост позднее.

Пользователь добавил изображение Пользователь добавил изображение

По рубке всё просто. Немного пластика, немного клея и шкурки.
Никак не помогает только то, что рубка давным давно приклеена к основе, а ломать боязно.
Пока вроде терпимо, но после станет совсем неудобно...

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение
Изменено: don_salluste_ - 15.02.2022 19:08:06
Некоторые подвижки по орудию. От роста пришлось отказаться - мастерю ручками.
За основу подвижной части (стакана) взял катки Старой Звезды и Макета. Диаметр почти подошол.
Бронировка (чемодан) пухи пока старая, приложил для посмотреть.

То что ожидаю увидеть в пластике

Пользователь добавил изображение

А такая буратинка получается

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

Порисовал на тему вот таких масок (может быть пригодится) - есть чего поправить, но для первого захода неплохо...
Статья и больше фот по сноске >>> https://warspot.ru/12623-lyogkie-sau-s-bolshimi-pushkami

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение
Изменено: don_salluste_ - 22.03.2022 15:15:02

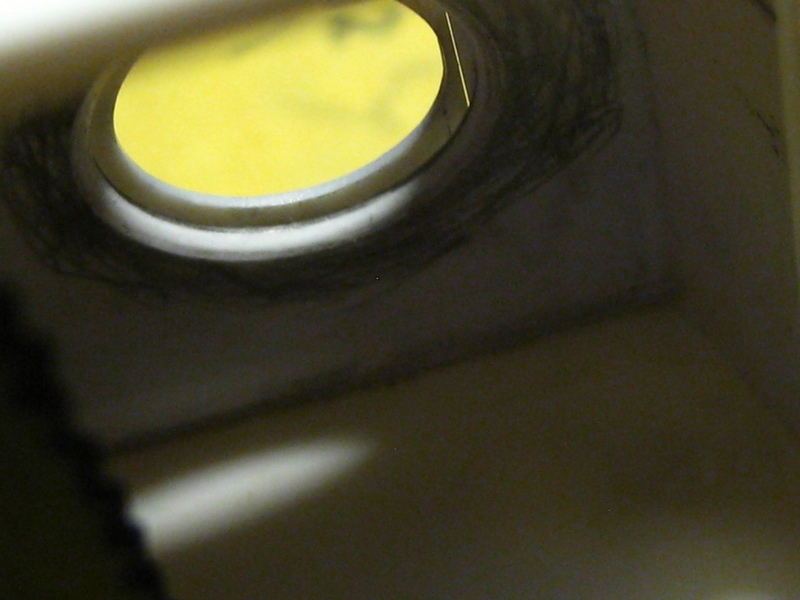

Вот такой задел на сего. Со стволом пока не ясно совсем, но стакан под его установку вклеил сразу.
В случае чего расточить можно, чем потом пытаться вклеивать ствол в воздух...
Покатый щит сделал с запасом. Не оч охотно края гнутся.

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение

УП
"подсобрал" маленько - как то так. Без особых неожиданностей.
Немного путает размер коробки - но видно её будет совсем чуть - по отчерк.

Пользователь добавил изображение

И обнаружил стволик с дульником - от УСВ вроде, наверное и быть по сему :)

Пользователь добавил изображение

УП2

Мысли роятся, решил замутить маску номер 2. Скорбный труд не пропадёт - поэтому не жалко)))

Пользователь добавил изображение

Пользователь добавил изображение

Собрал другую основу, склеил лоханку качающейся части. Добрать элегантности ей ещё предстоит...
Мундштук ствола - снова старые катки Звезды. Ствол - хз какой будет.
Люминевый полегче, но в корне диаметр великоват. Бум посмотреть.
А! Качающаяся часть будет литая! В отличие от источника вдыхновения.
Там защита против пуль и осколков, а у моей шкура немного потолще. От того и так. Да и мутить сварную - гиморно...

Пользователь добавил изображение Пользователь добавил изображение Пользователь добавил изображение
Изменено: don_salluste_ - 26.03.2022 20:56:31
Растёт городуля (всё на сухую). По ходу дела планы меняются...
Убавил наклон лобового. И придётся немного (мм так на полтора) нарастить по высоте рубку.
Ибо прежнюю высоту (как сопсна и наклон лобового), затачивал под совсем иную маску.

Пользователь добавил изображение

Пользователь добавил изображение Пользователь добавил изображение

уп

Пользователь добавил изображение Пользователь добавил изображение

Пользователь добавил изображение
Изменено: don_salluste_ - 02.04.2022 15:47:07
Страницы: 1 2 След.
Читают тему (гостей: 1, пользователей: 0, из них скрытых: 0)


«В небе над сакурой» — интернет-магазин сборных моделей

Реклама на Каропке
Не показывать чат
