тогда рычаг еще короче. судя по пропорциям.
Представляю на рассмотрение и утверждение вьюшки.
Рычаги не длинноваты?. Почти касаются палубы. Крутить то как?
Подумал я тут, подумал...... а почему бы не попробовать и эту прибамбасину сделать?Вот что получилось.
Еще вопрос. А что это за черная вертикальная тычка диаметром с орудийный ствол?
2. Бронедвери и трапы.
Позволь полюбопытствовать. Для чего нужен маховик?
А леерное ограждение так и останется в разложенном состоянии?
Вроде читабельно.

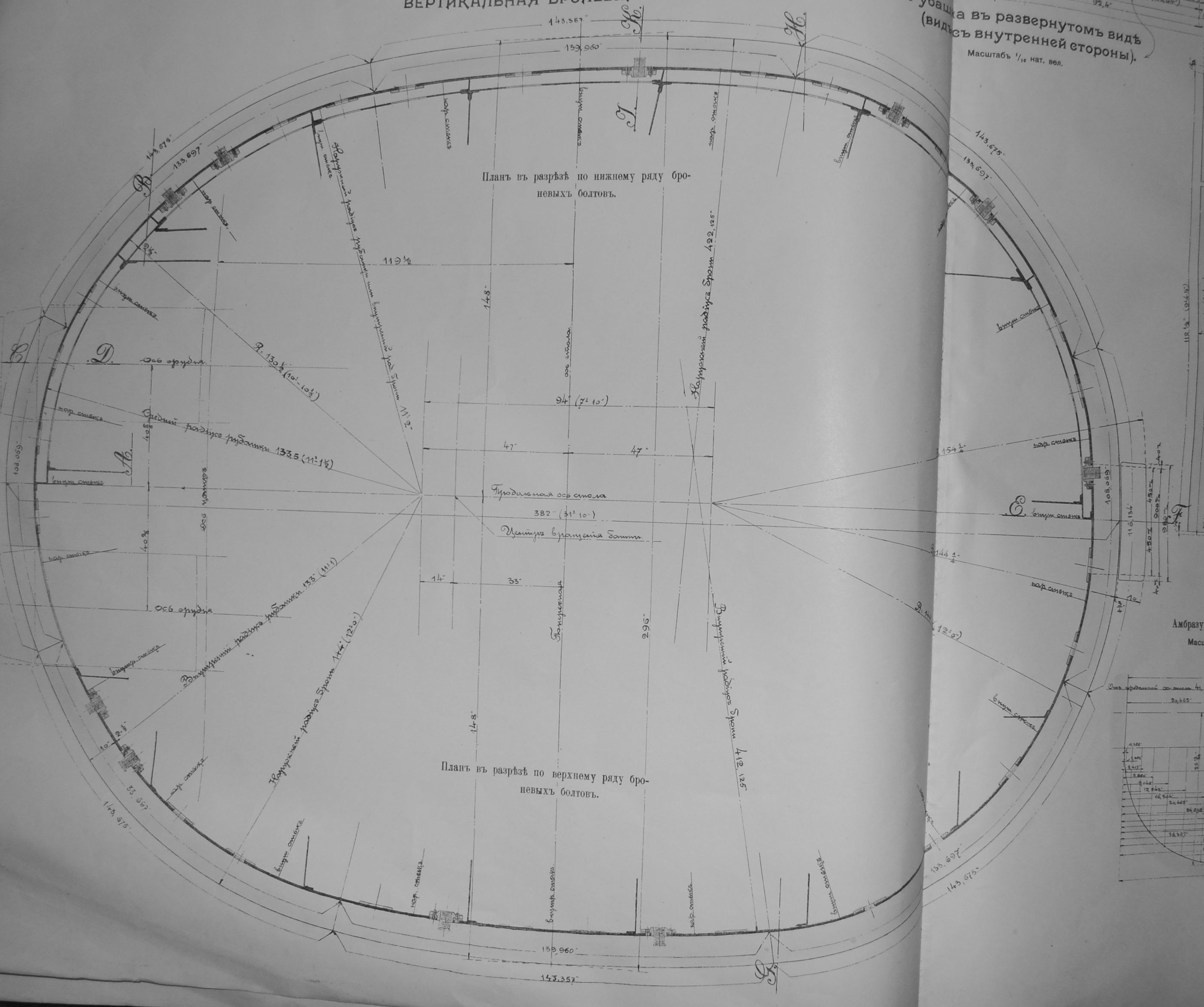

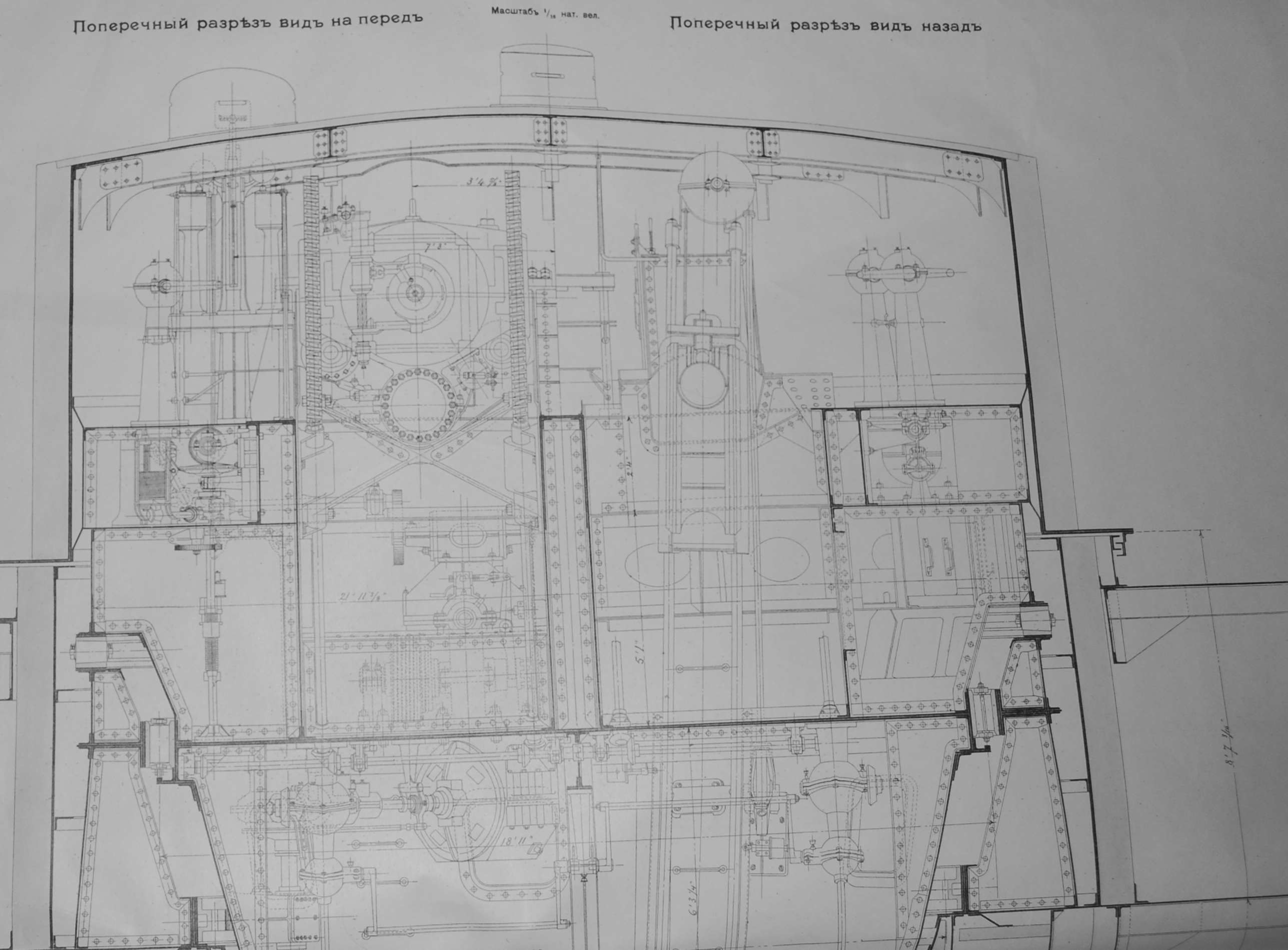

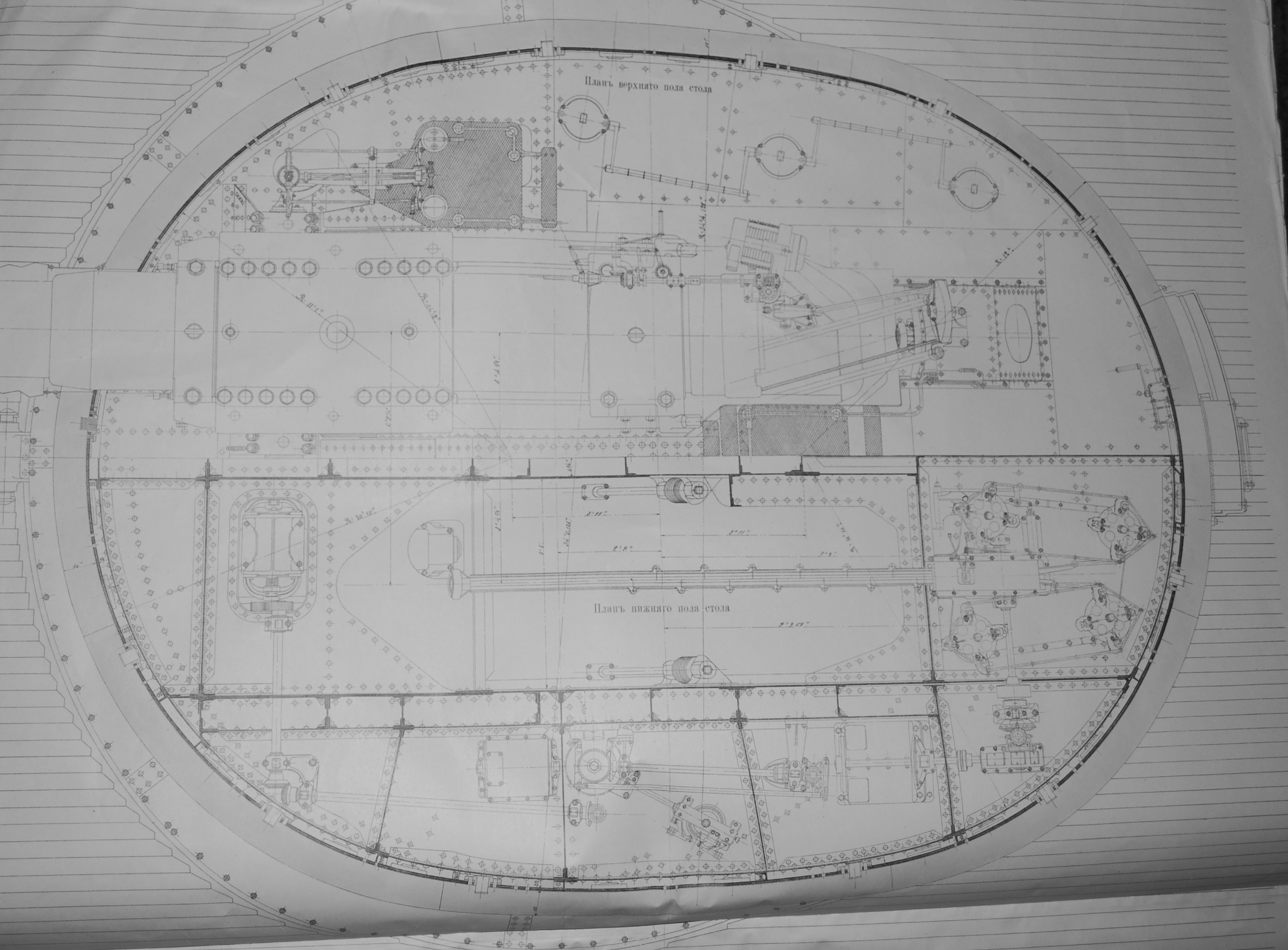

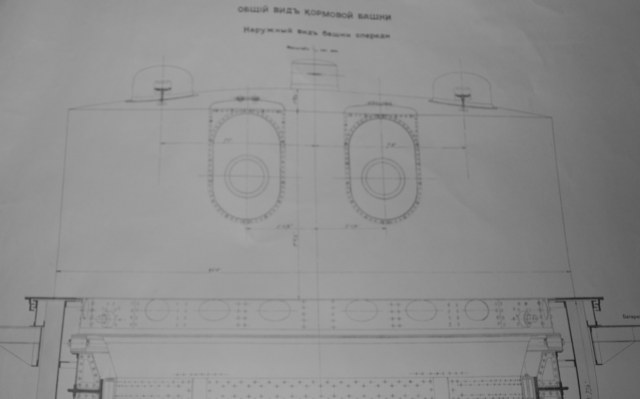

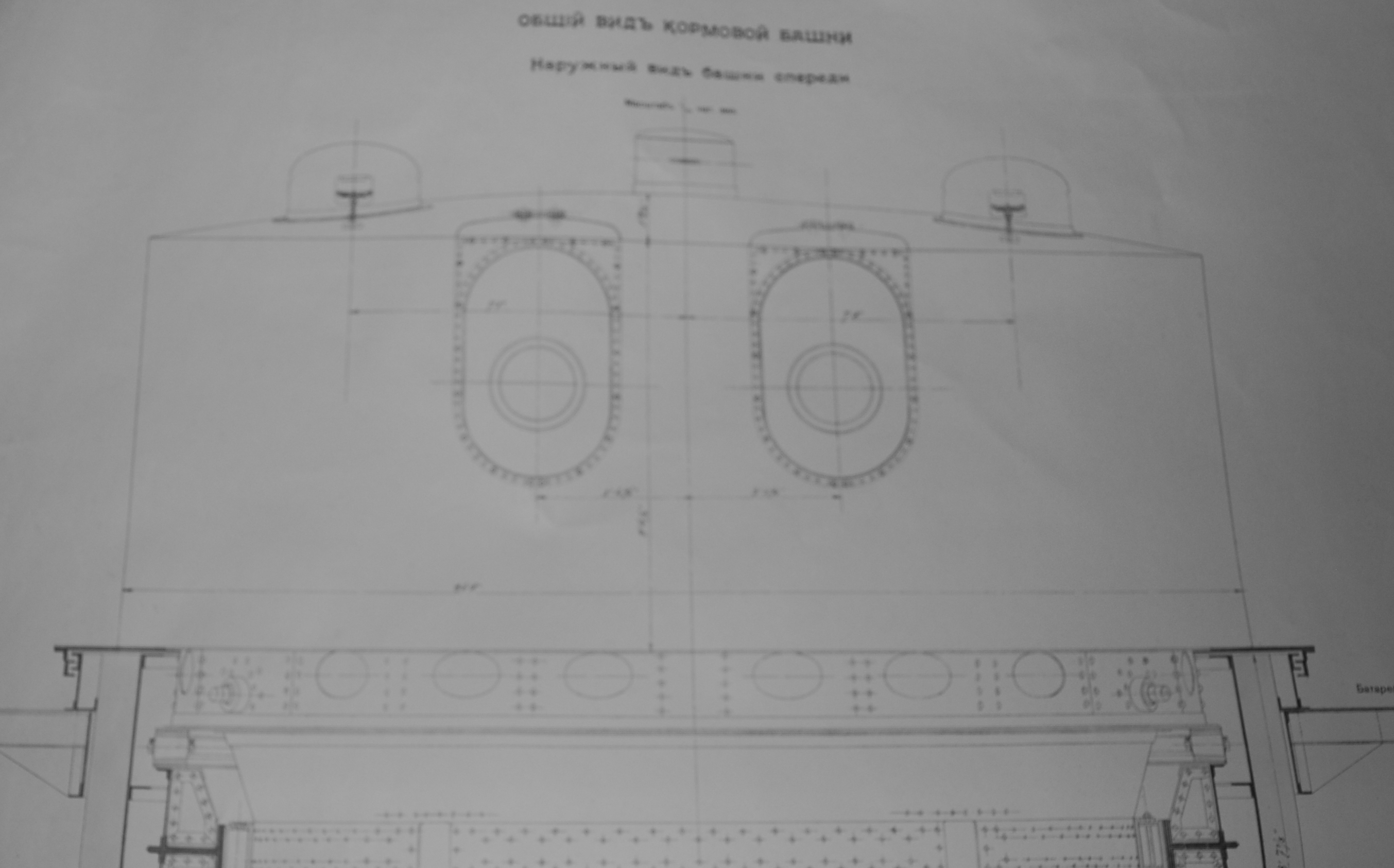

Блин. Как то ни когда не заморачивался радиусами лобовой и тыльной стенок башни Пантелея. Но если верить чертежу, то задняя стенка имела меньший радиус. занятно!
Да и лобовая имеет переменный радиус.

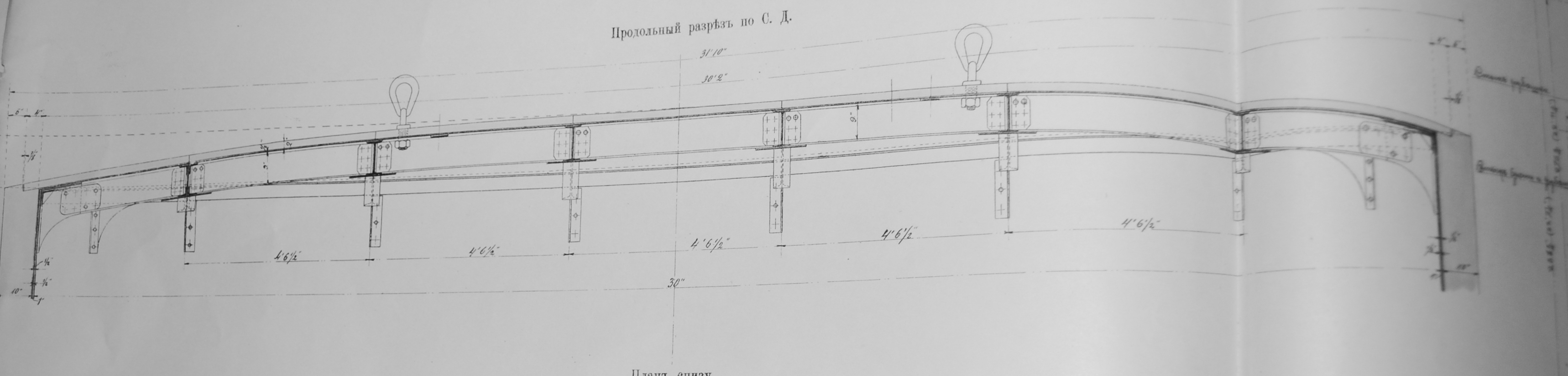

Малость кривенькие картинки. Но. Чем богаты. размеры вполне читабельны.
Ну насчет яйцеобразной формы башни - это круто.

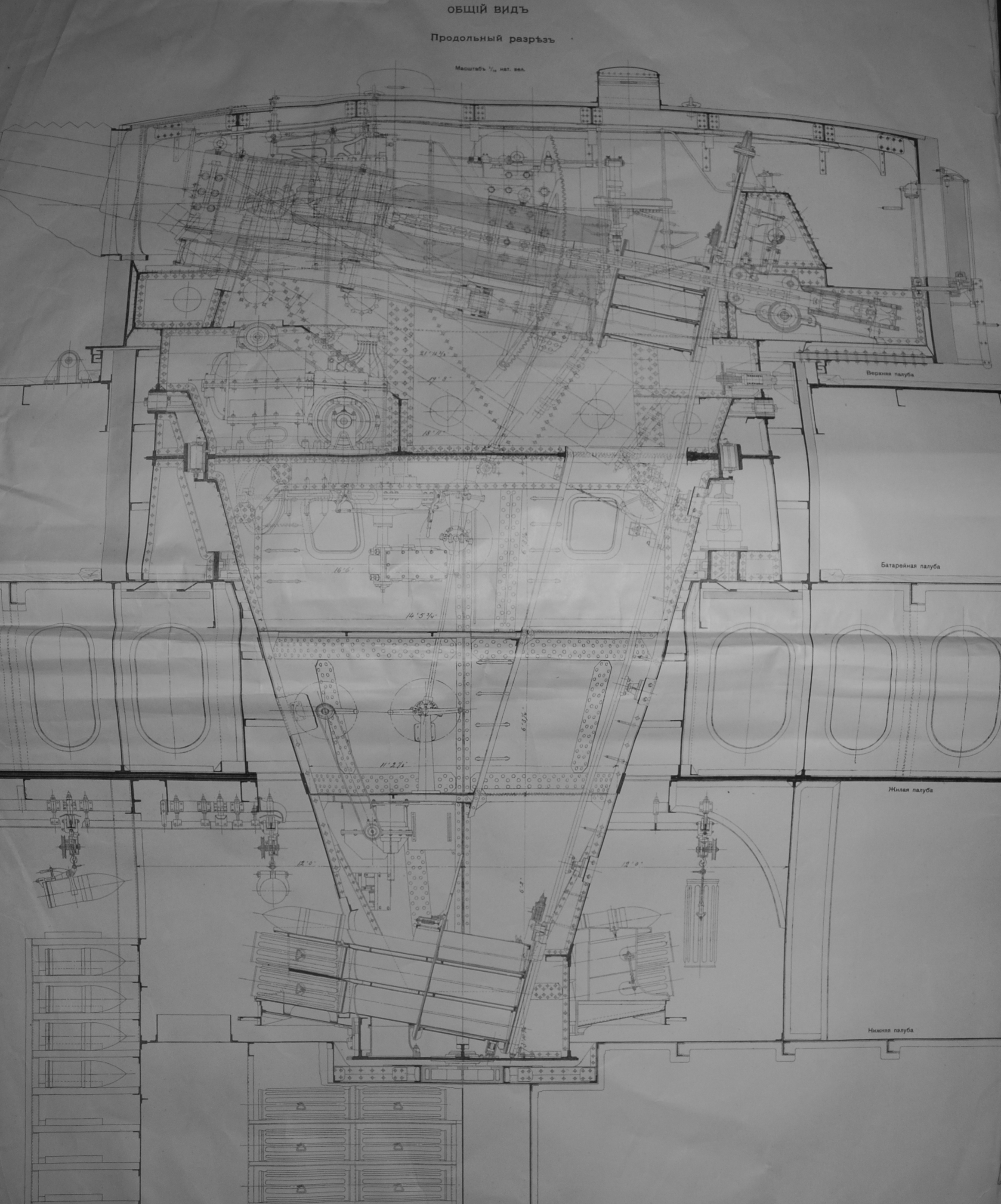

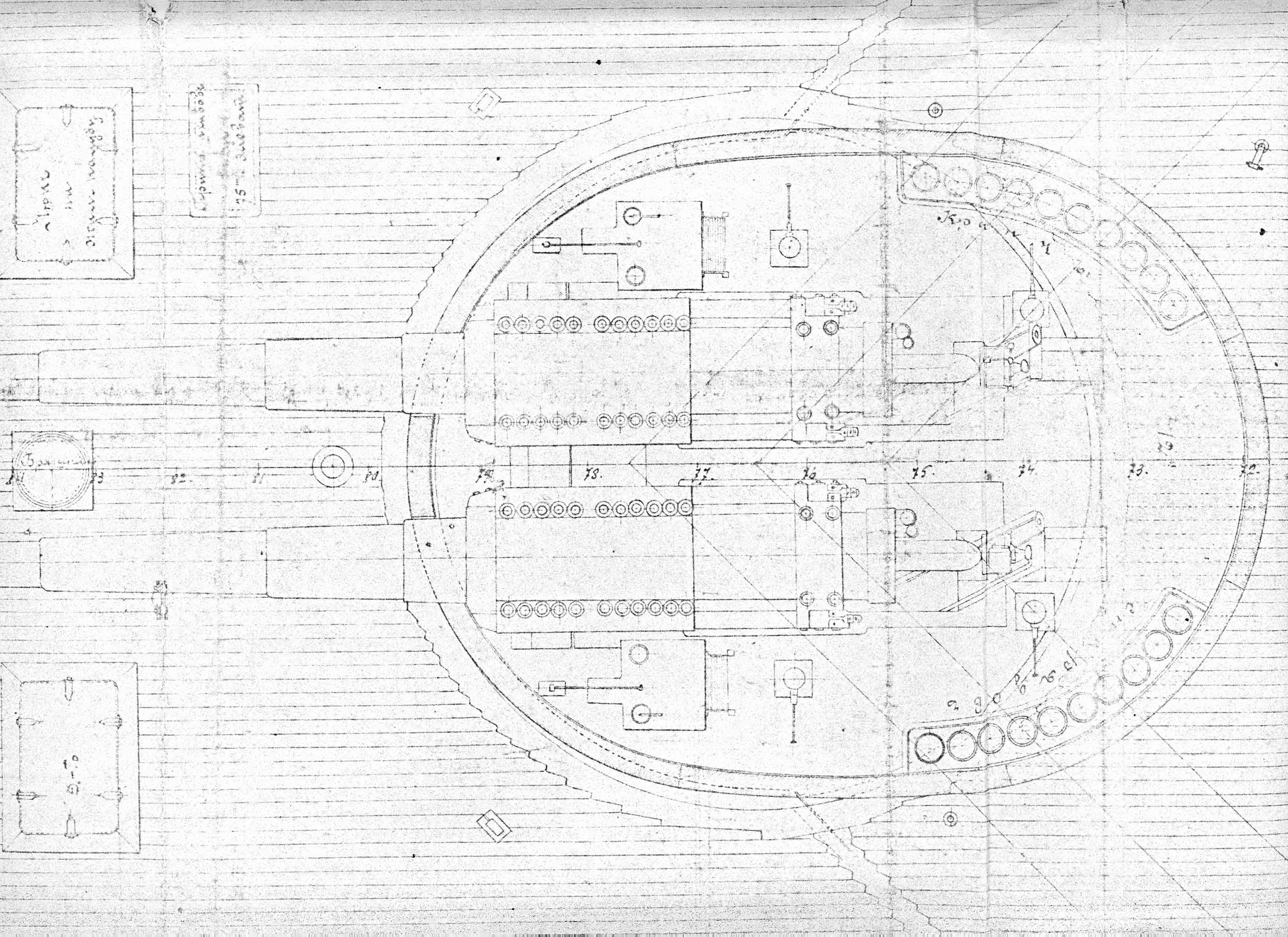

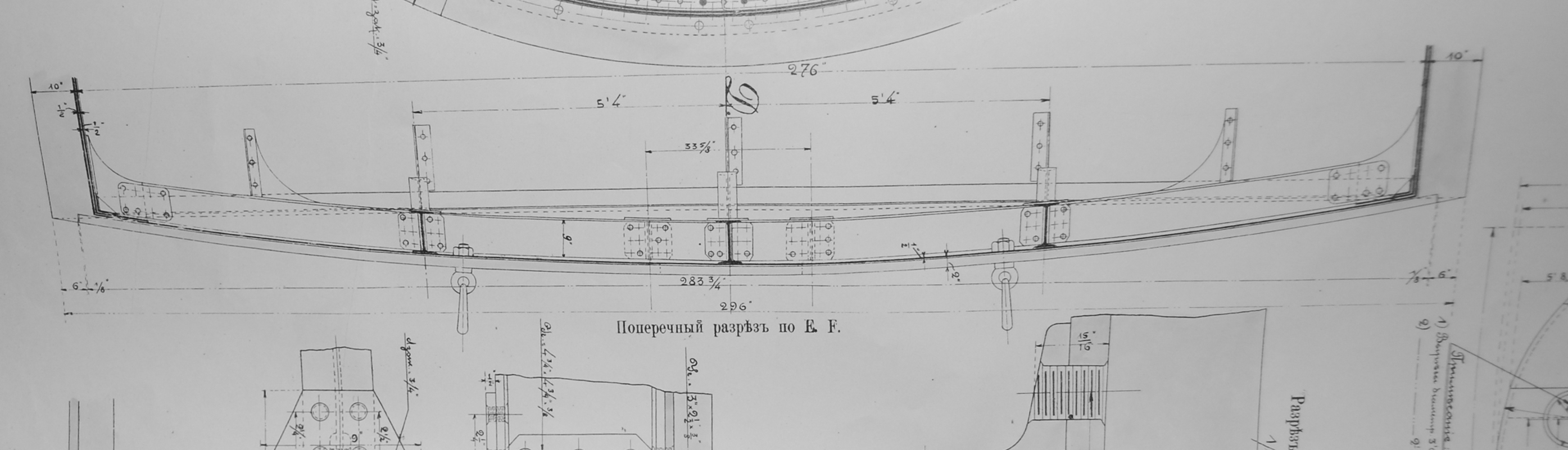

Вот, коллеги, вам и размеры.

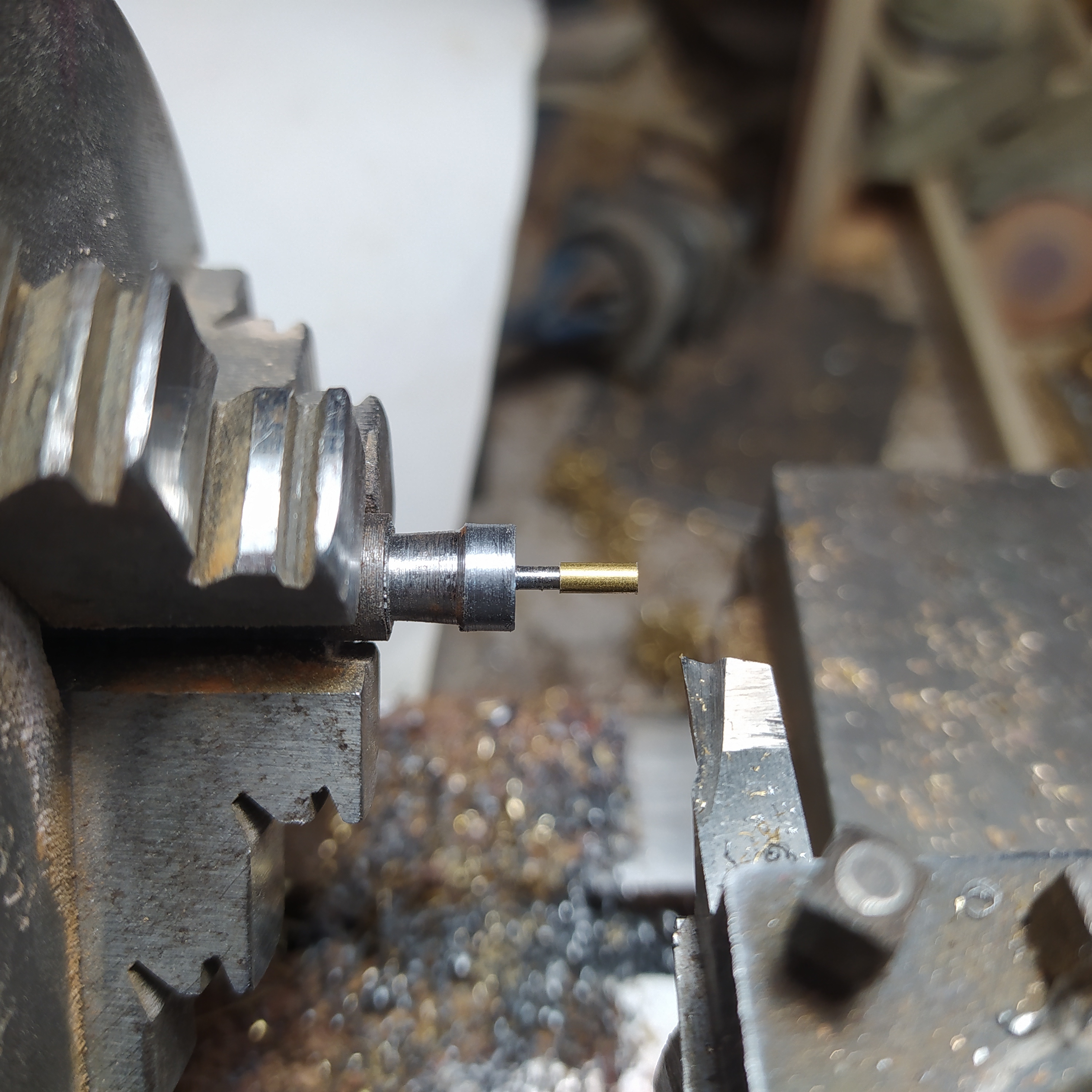

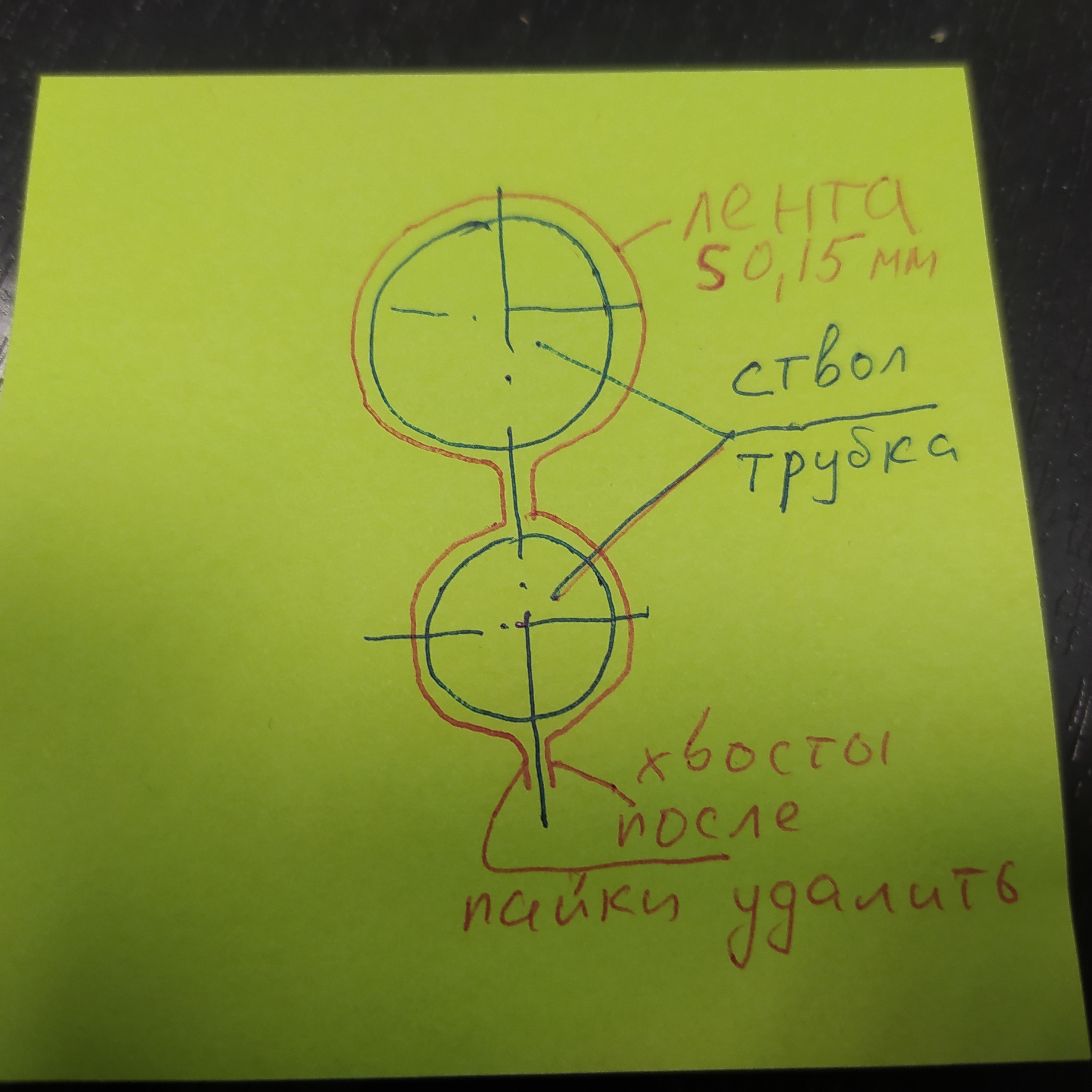

Имея точеные латунные ствол и газоотводящую трубку всё можно сделать сильно проще. Режется полоска металла нужной ширины, обжимается вокруг ствола, пропаивается. Потом, выдержав нужный зазор, обжимается вокруг газоотводящей трубки. пропаивается. Усе. См. картинку.
Небольшой совет. Если решитесь обработать корпус смолой с тканью (что было бы правильным решением) никогда не укладывайте ткань на сухой корпус. Ни когда. При таком варианте ( от Рашида) когда начнете промазывать смолой ткань она начнет ерзать в разные стороны и получение складок и пузырей Вам гарантировано. Сначала корпус смазывается смолой, подтеки убираются. Далее Вы ждете подсыхания смолы на отлип (Как синяя изолента) и только тогда укладываете ткань. Это гарантирует четкое прилегание ткани к корпусу. Даже в сложных местах. И когда Вас устроит результат прилегания ткани, можно той же обрезанной кисточкой наносить второй слой смолы. Как то так.
Ну что тут можно казать. Великолепно.

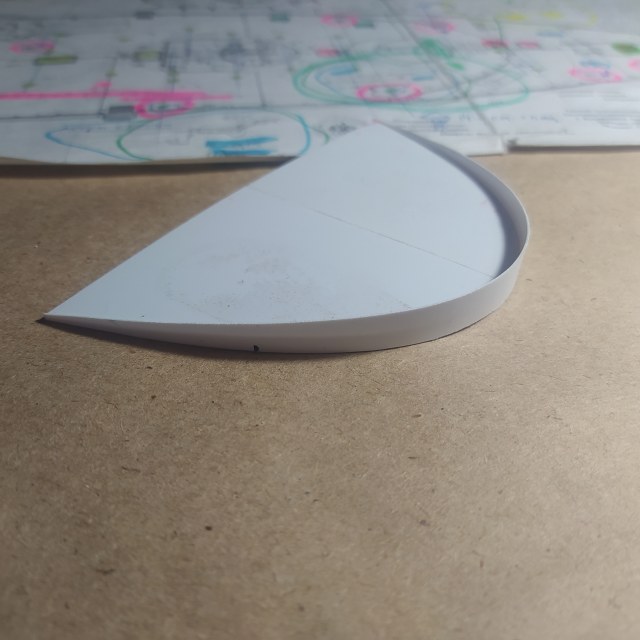

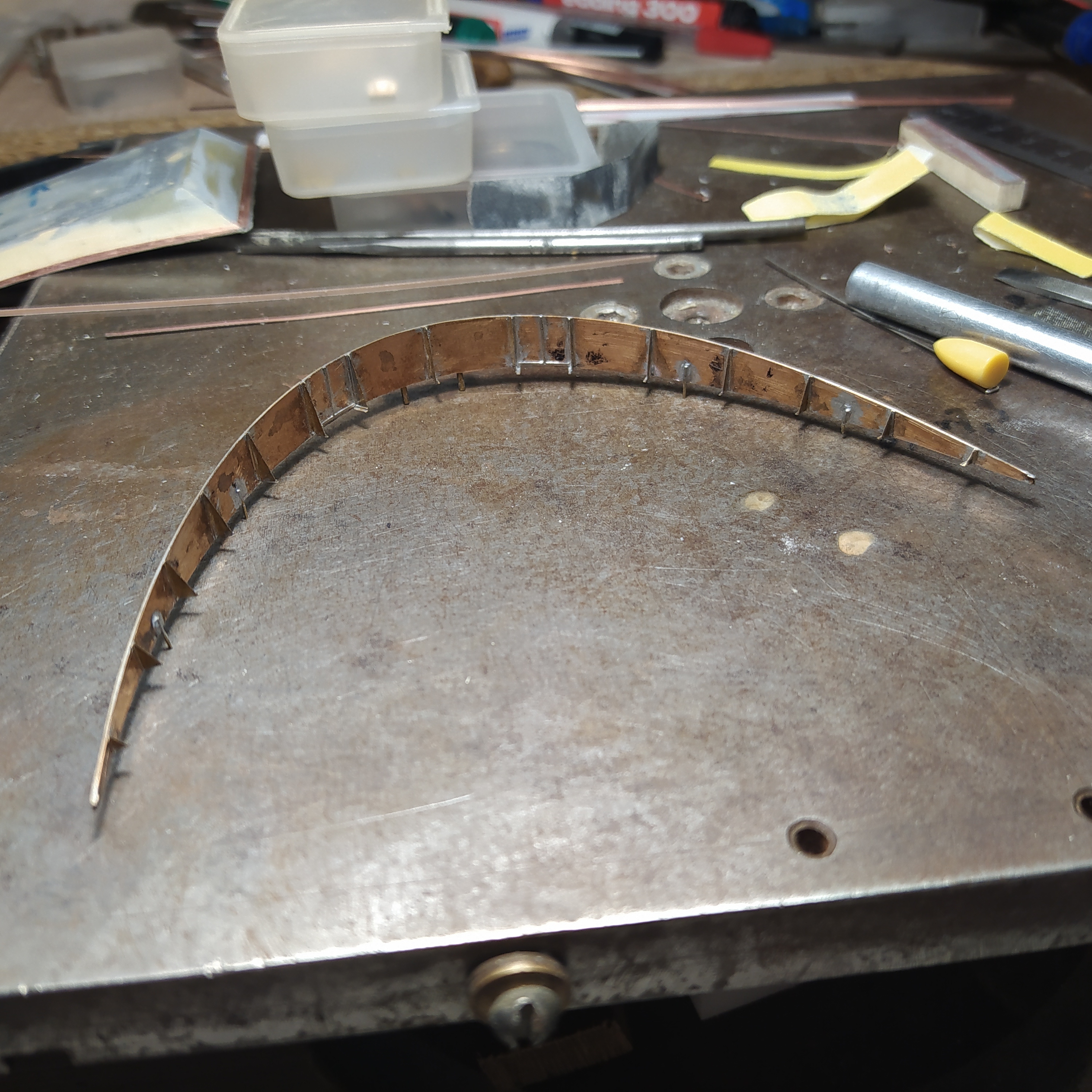

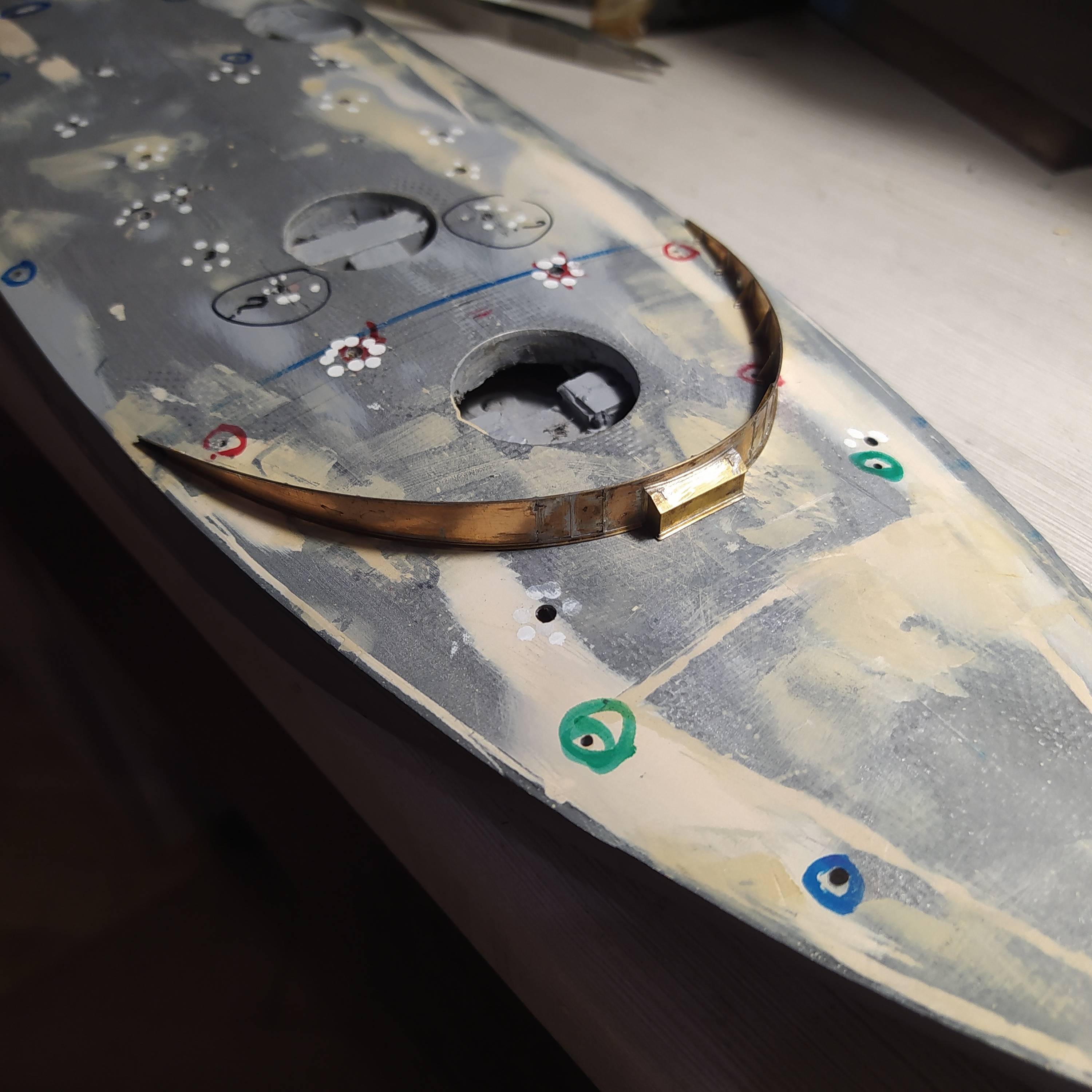

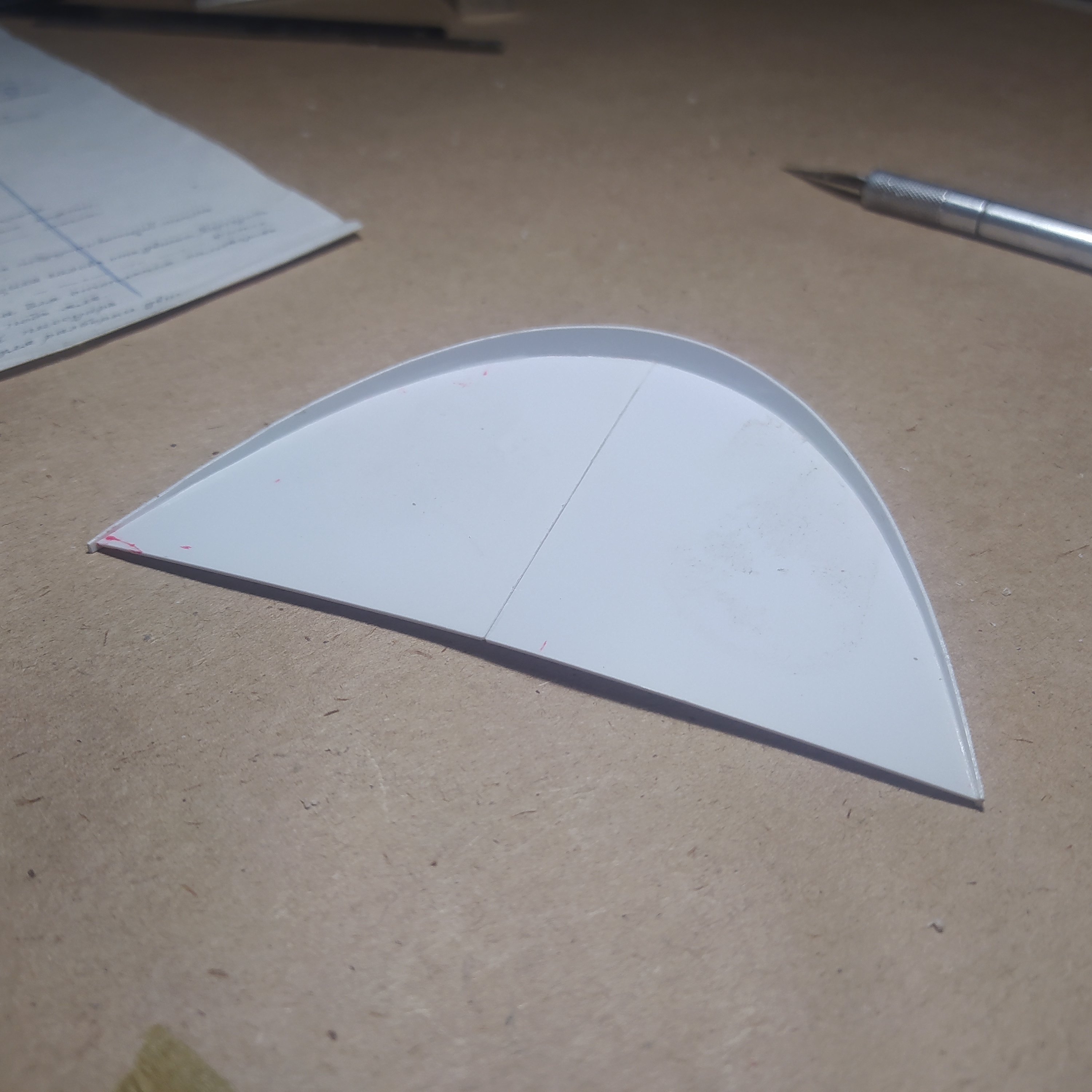

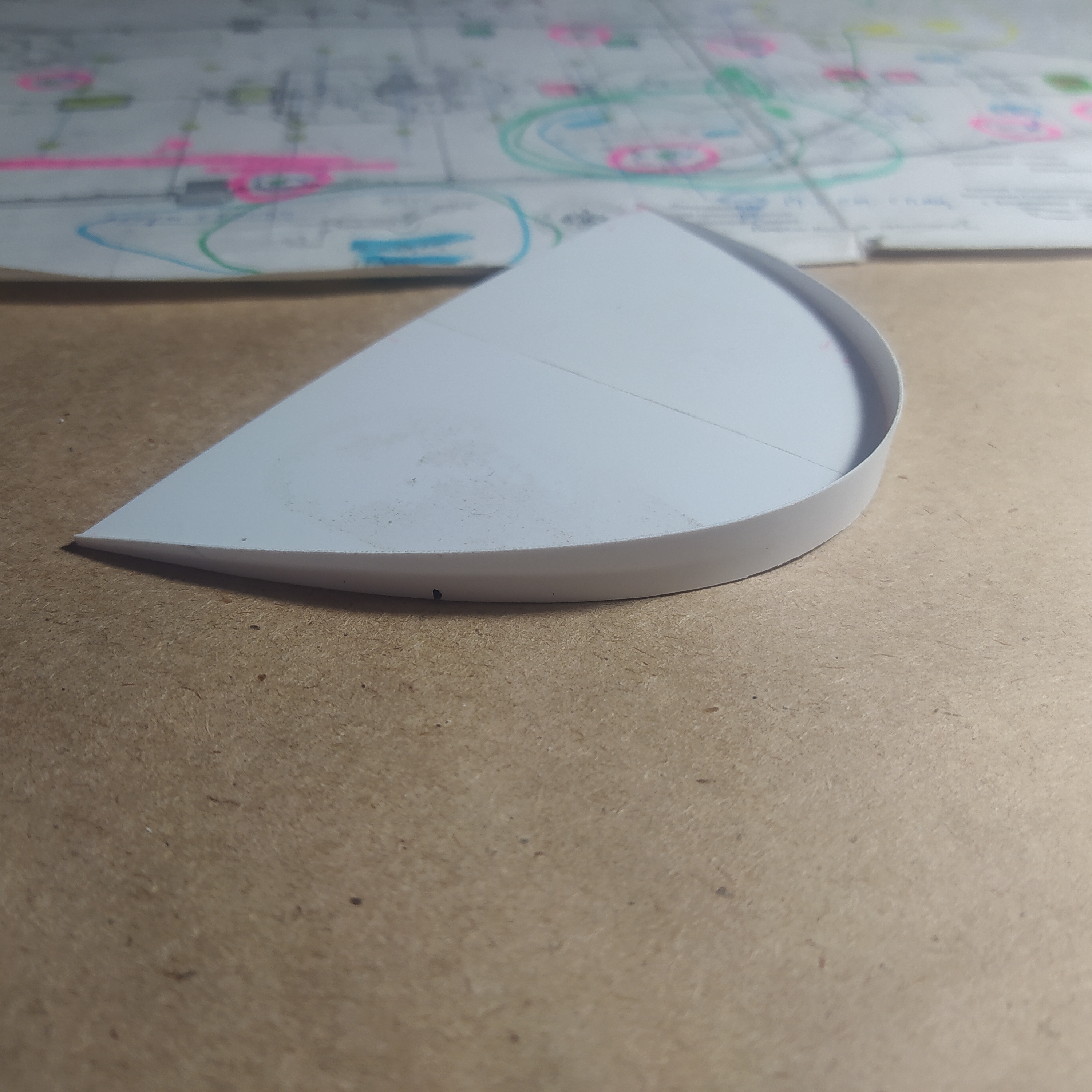

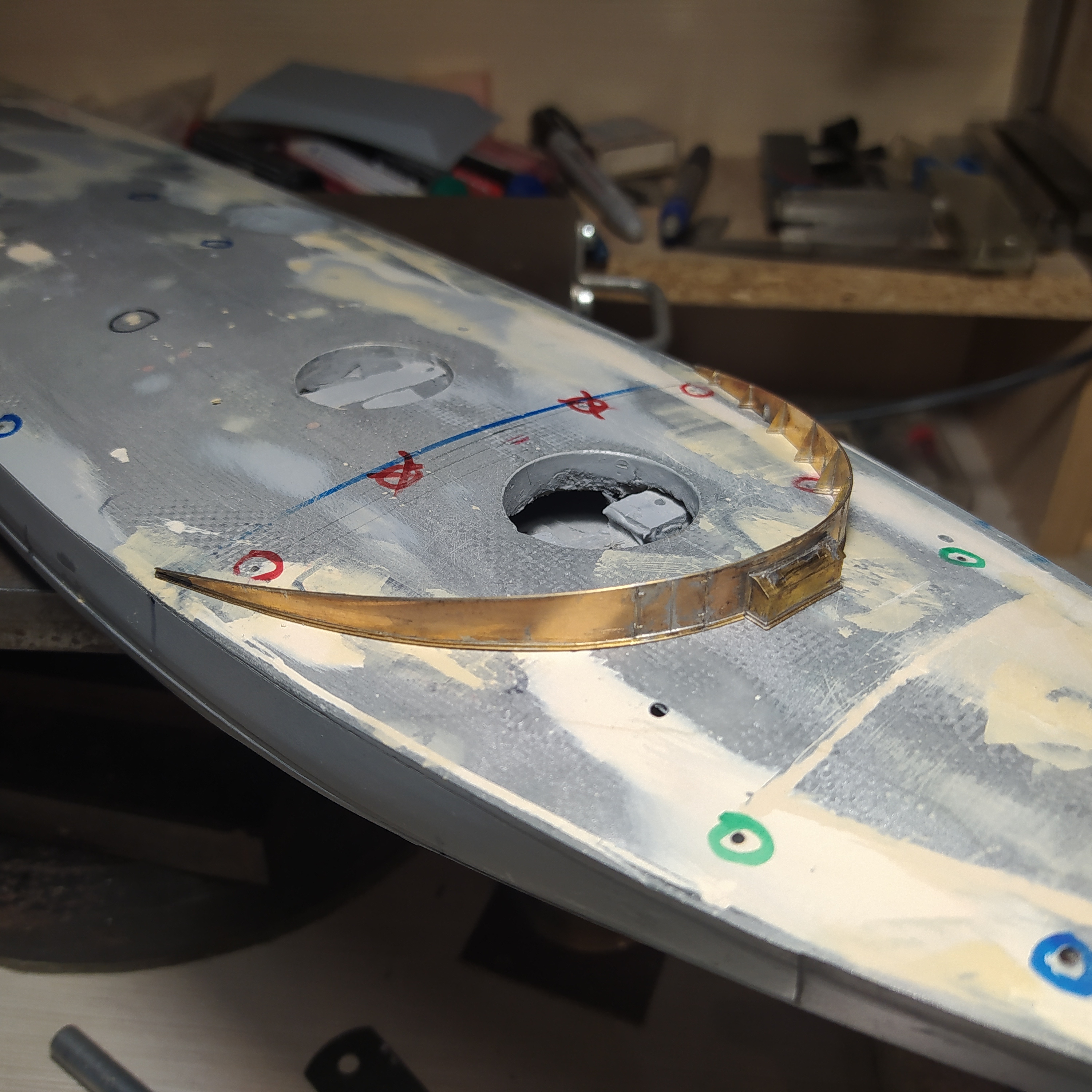

Волноотбойник. Сначала сделал нечто вроде шаблона. Потом в металле. Пока в черне. Еще нужно на него навесить несколько деталек. Главное подогнал. Помудохался прилично.
Нормально получилось опять со второго захода.

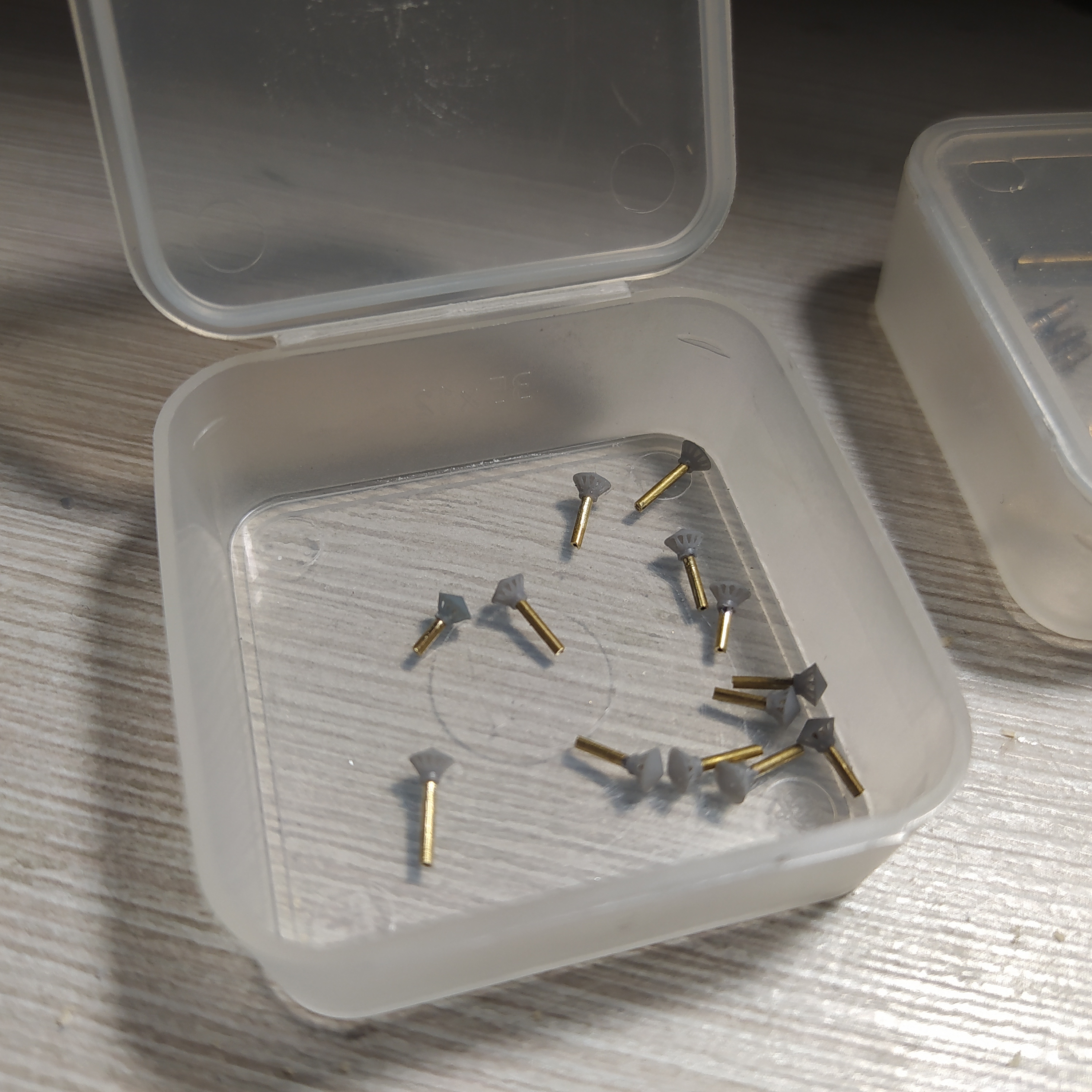

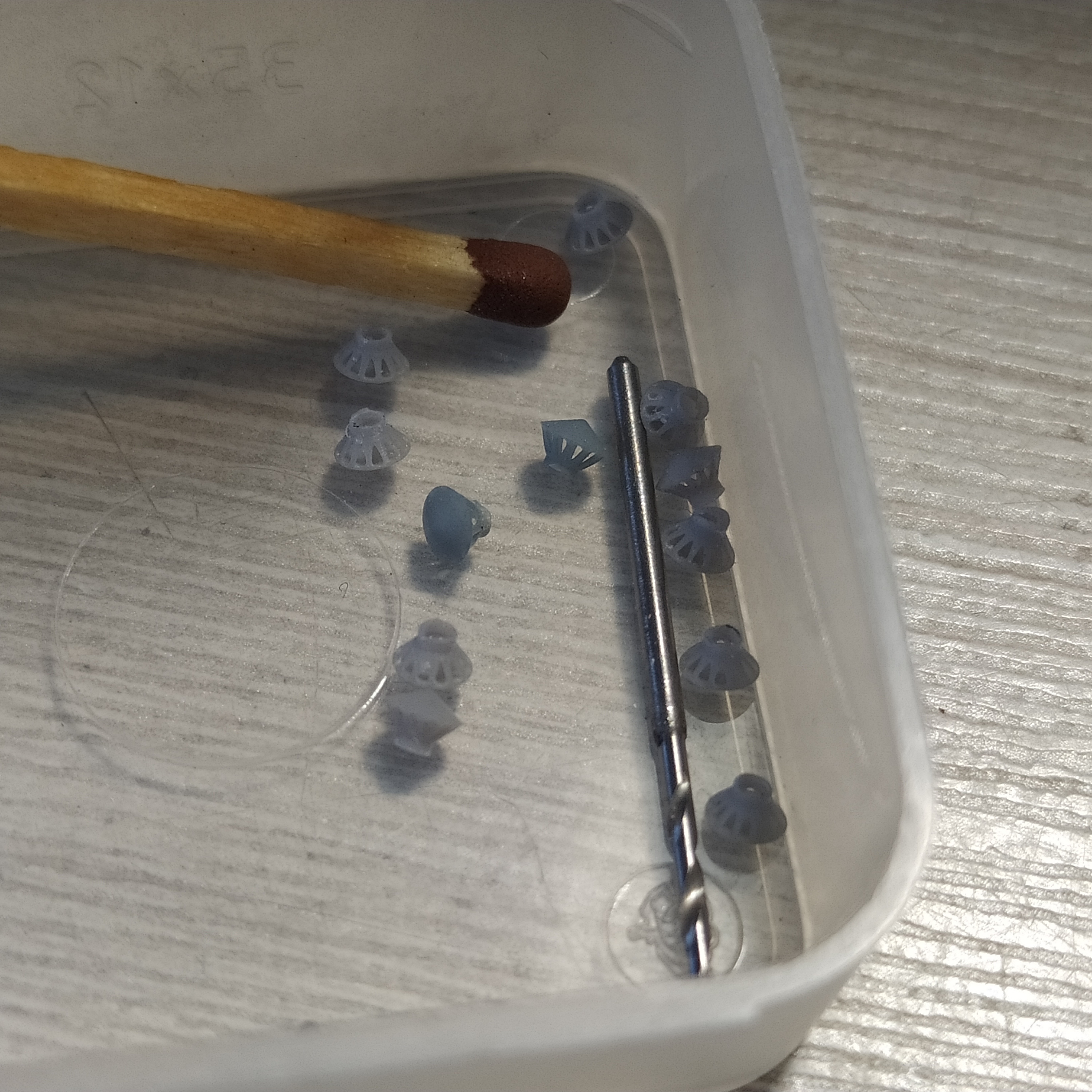

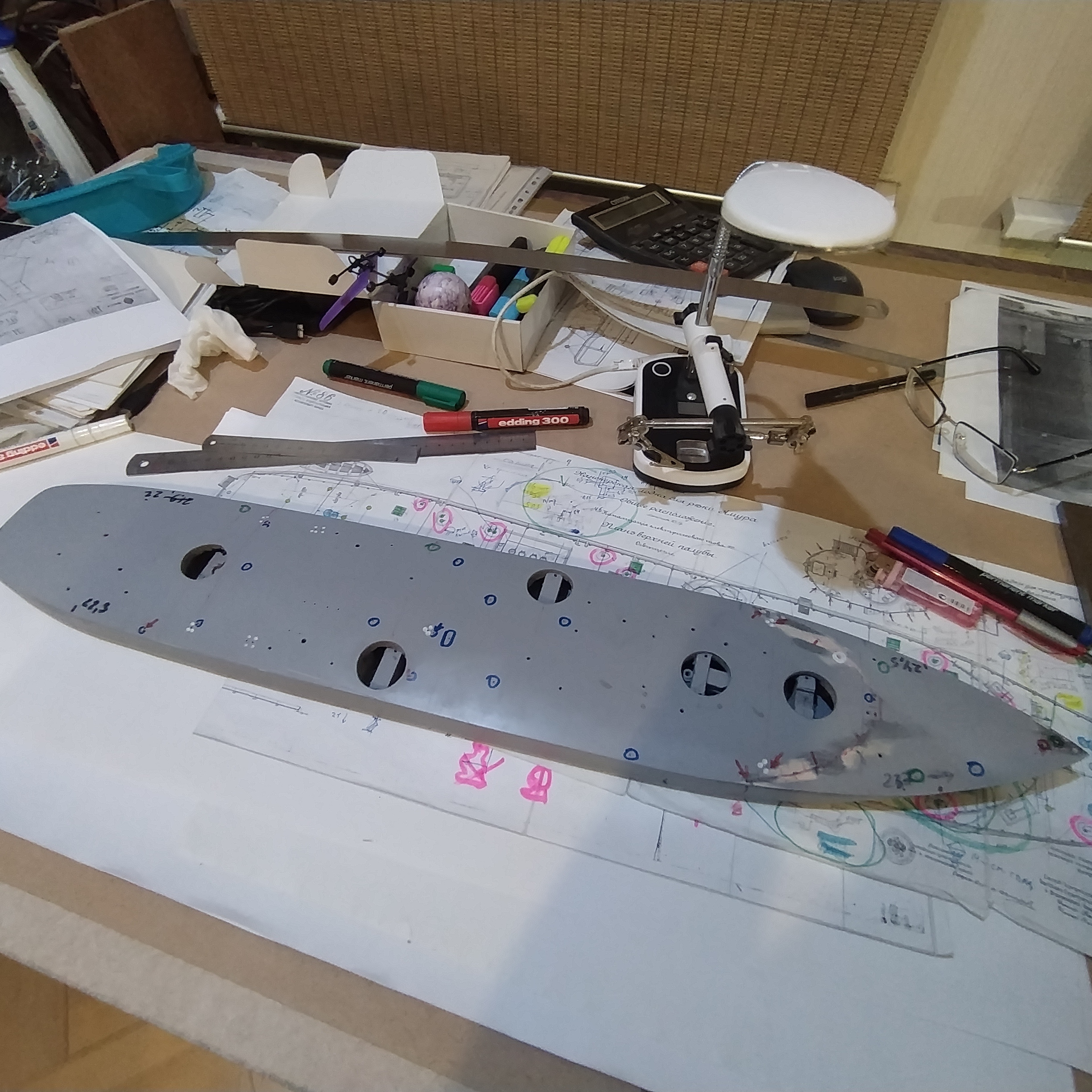

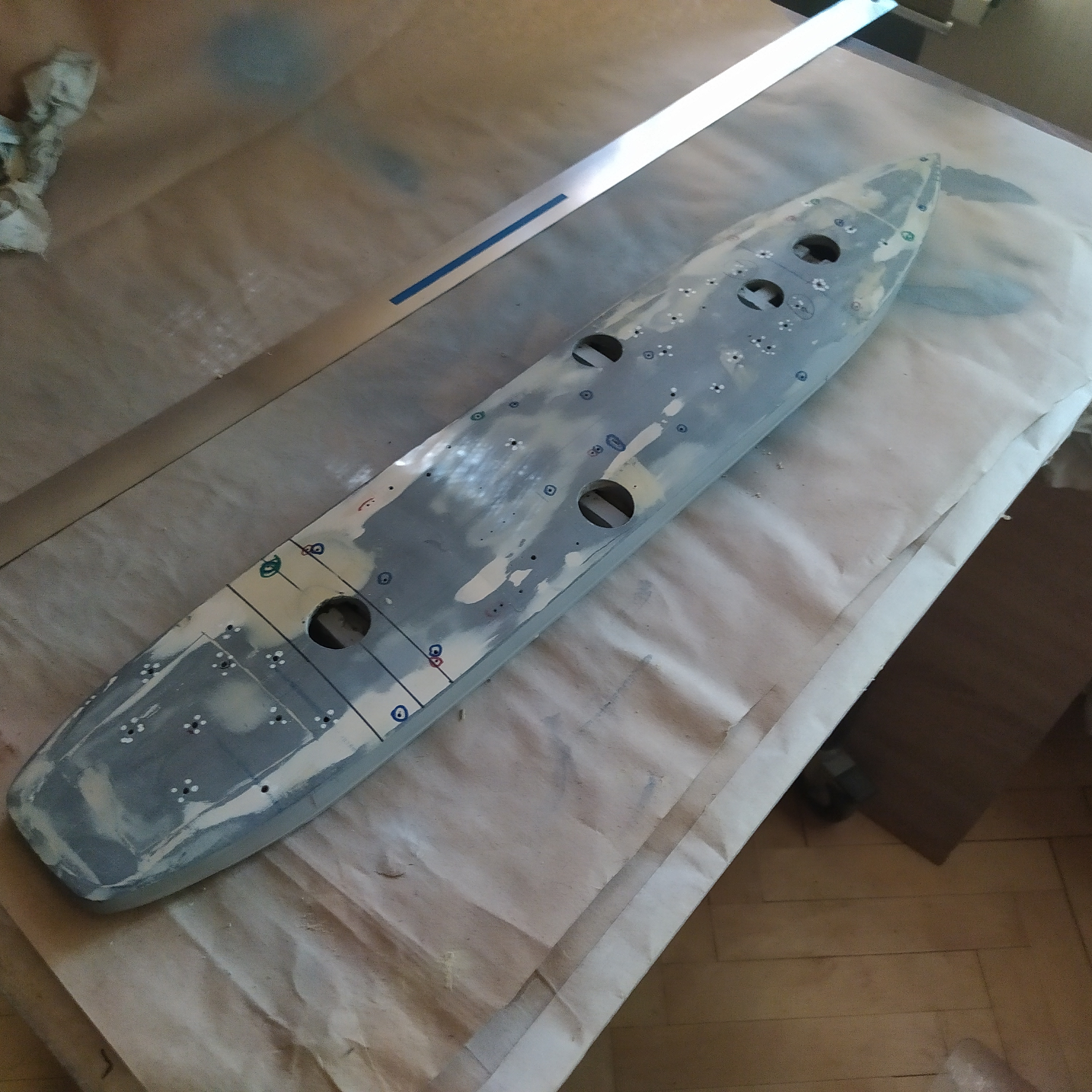

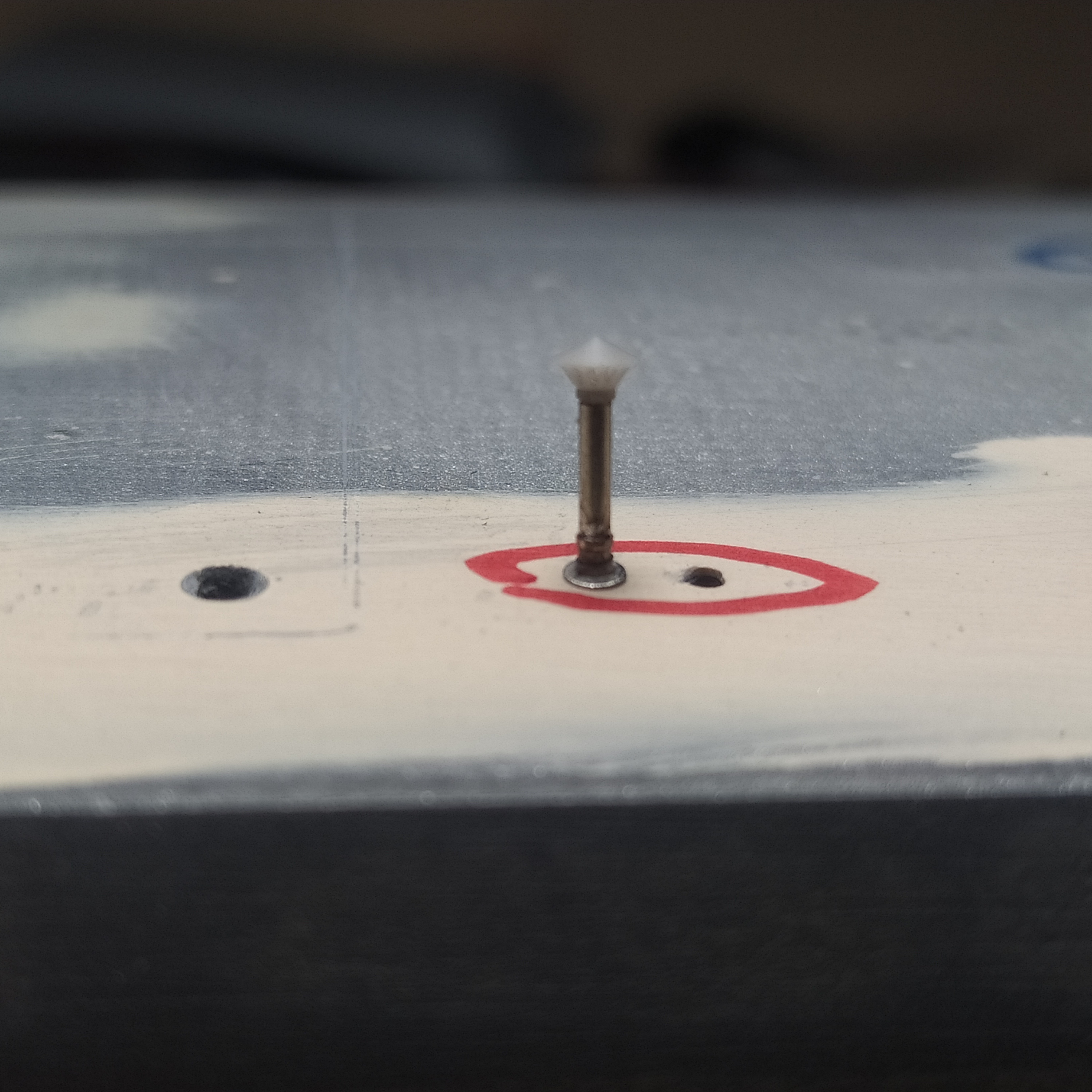

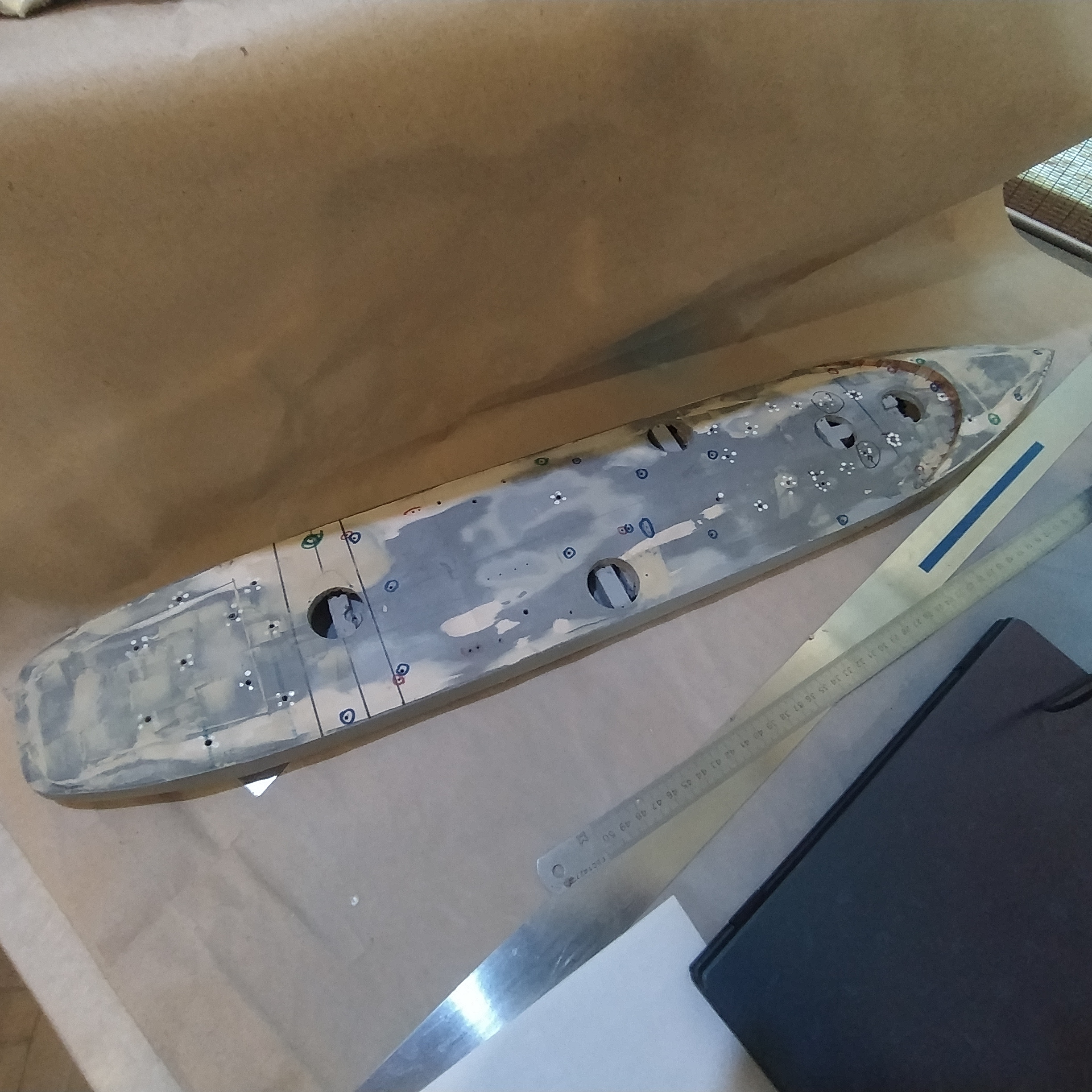

Разметил и насверлил на палубе дырок под разные приблуды. Вент раструбы, палубные люмики и т.д.

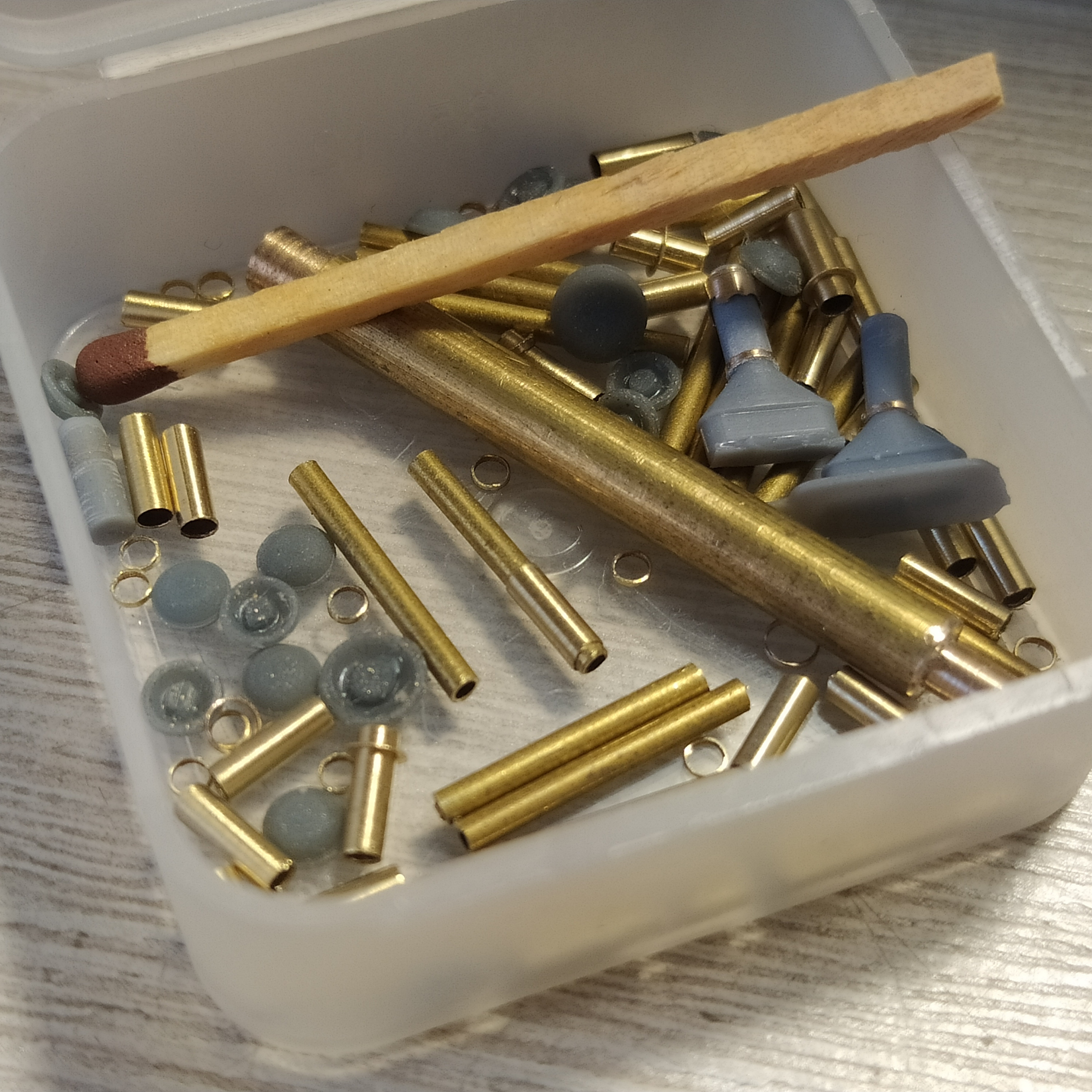

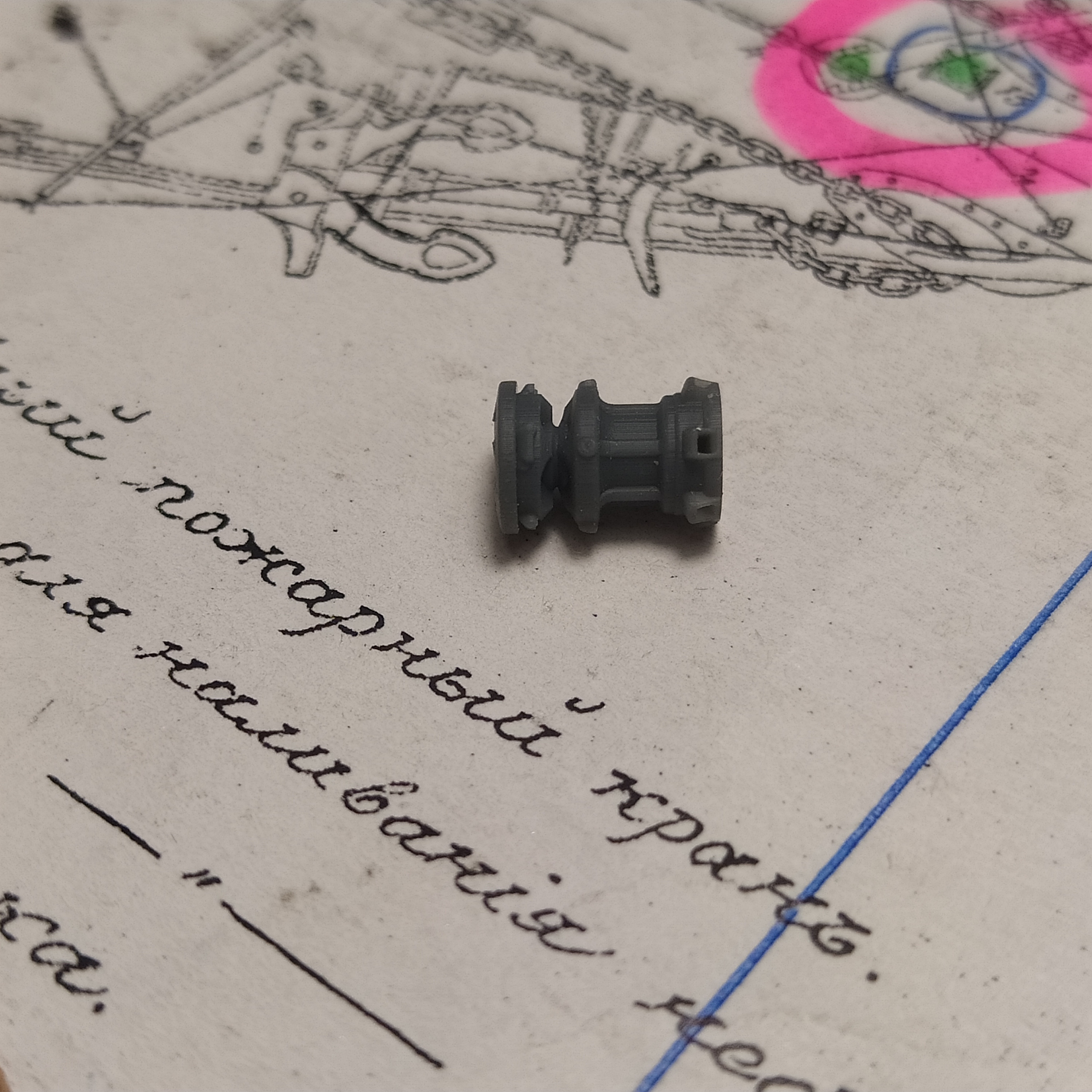

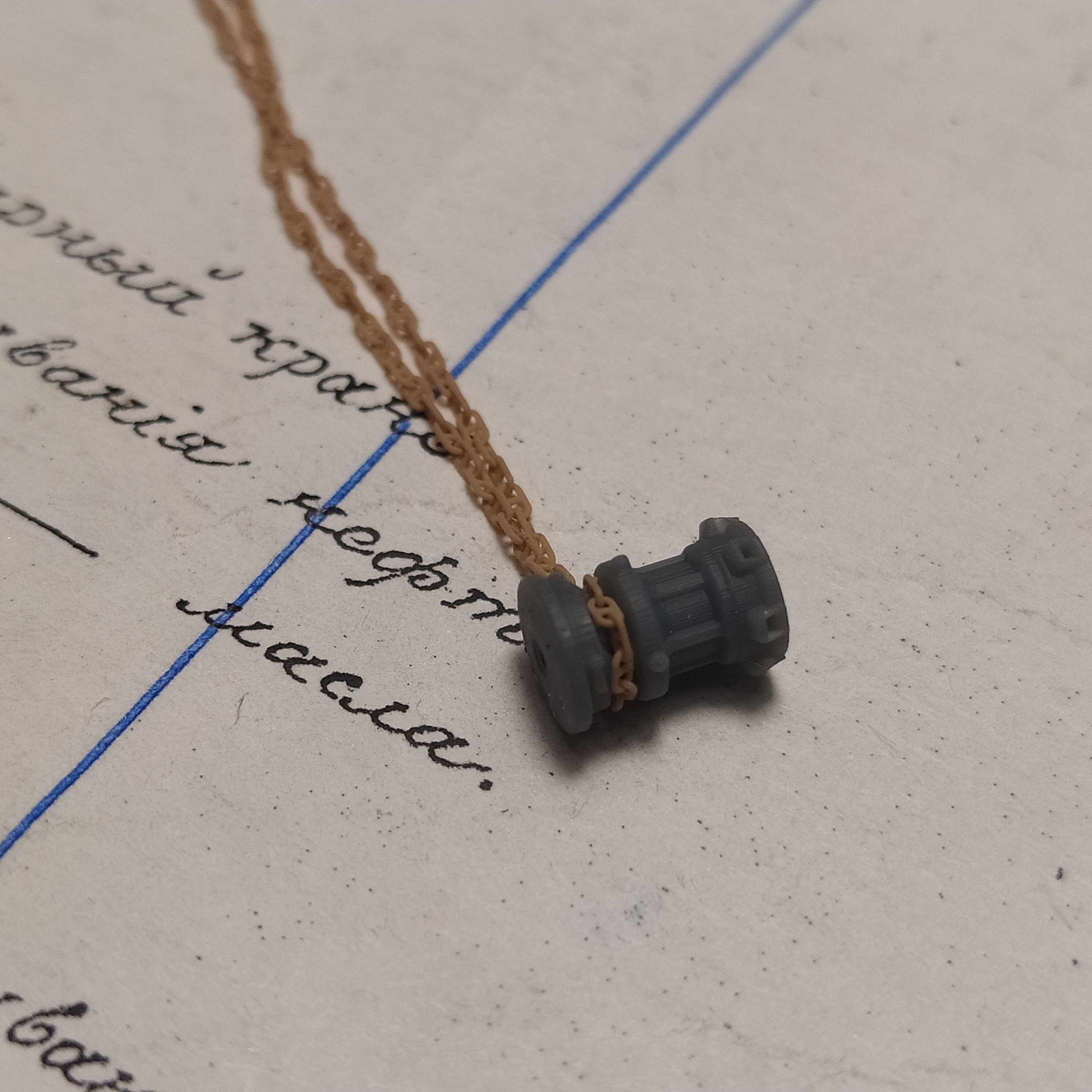

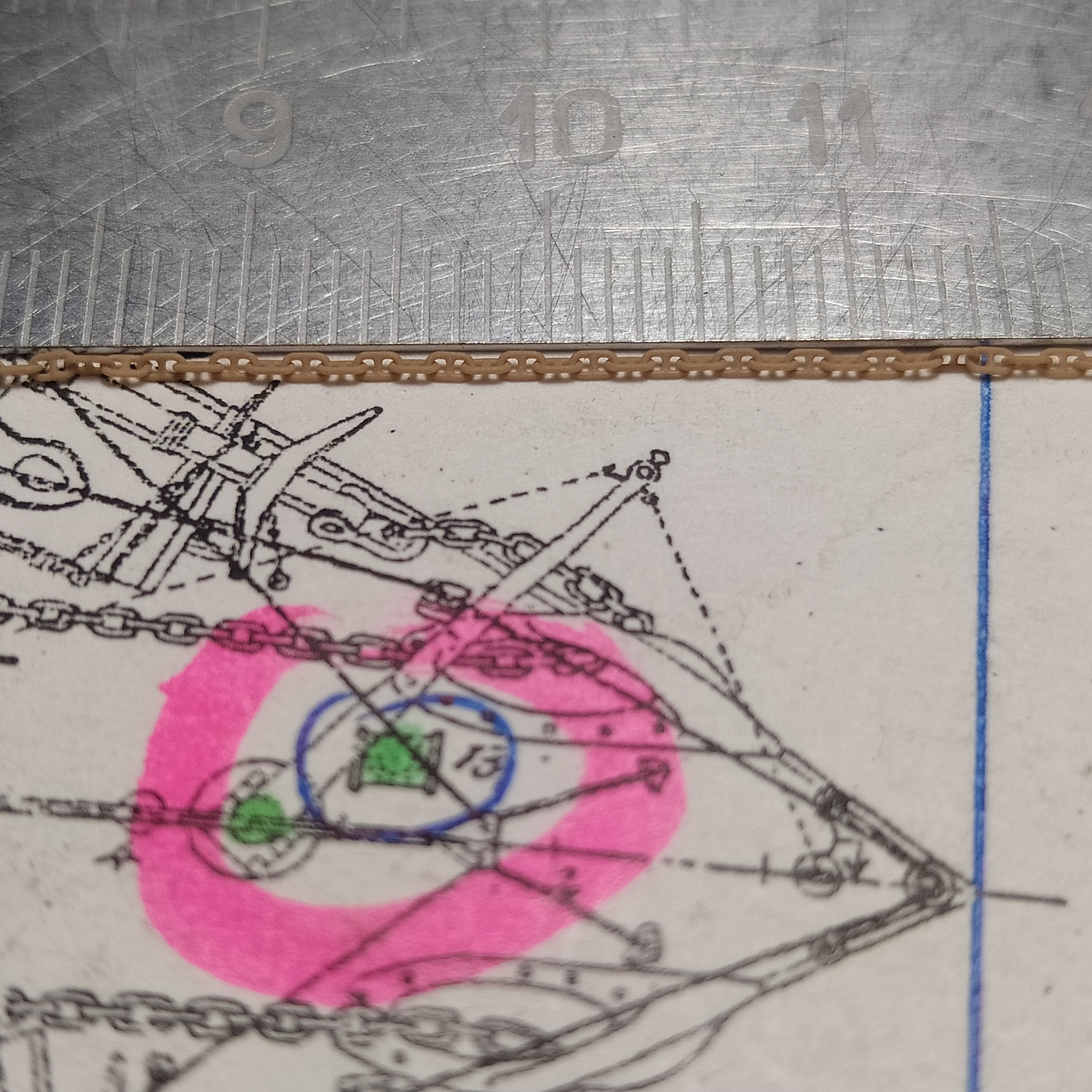

Заготовка под шпиль. Надо еще приделать латунную башку к нему. Со второго раза подобрал якорную цепь. Попал в размер можно сказать идеально. Сам удивился.
Ну вот. Не прошло и года, а жизнь, вроде бы, возвращается в разоренные селенья. Глазенки починил. Можно и поработать.

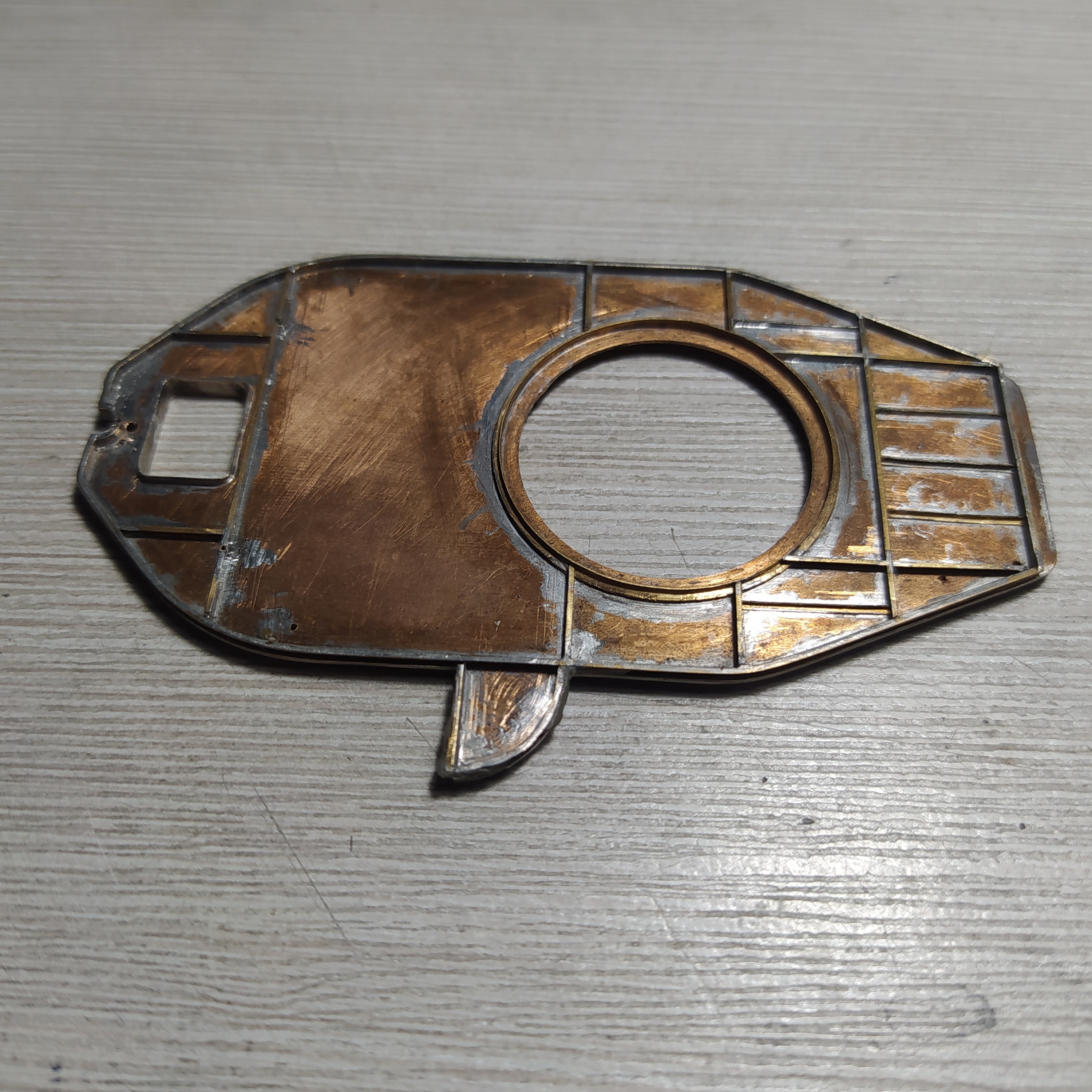

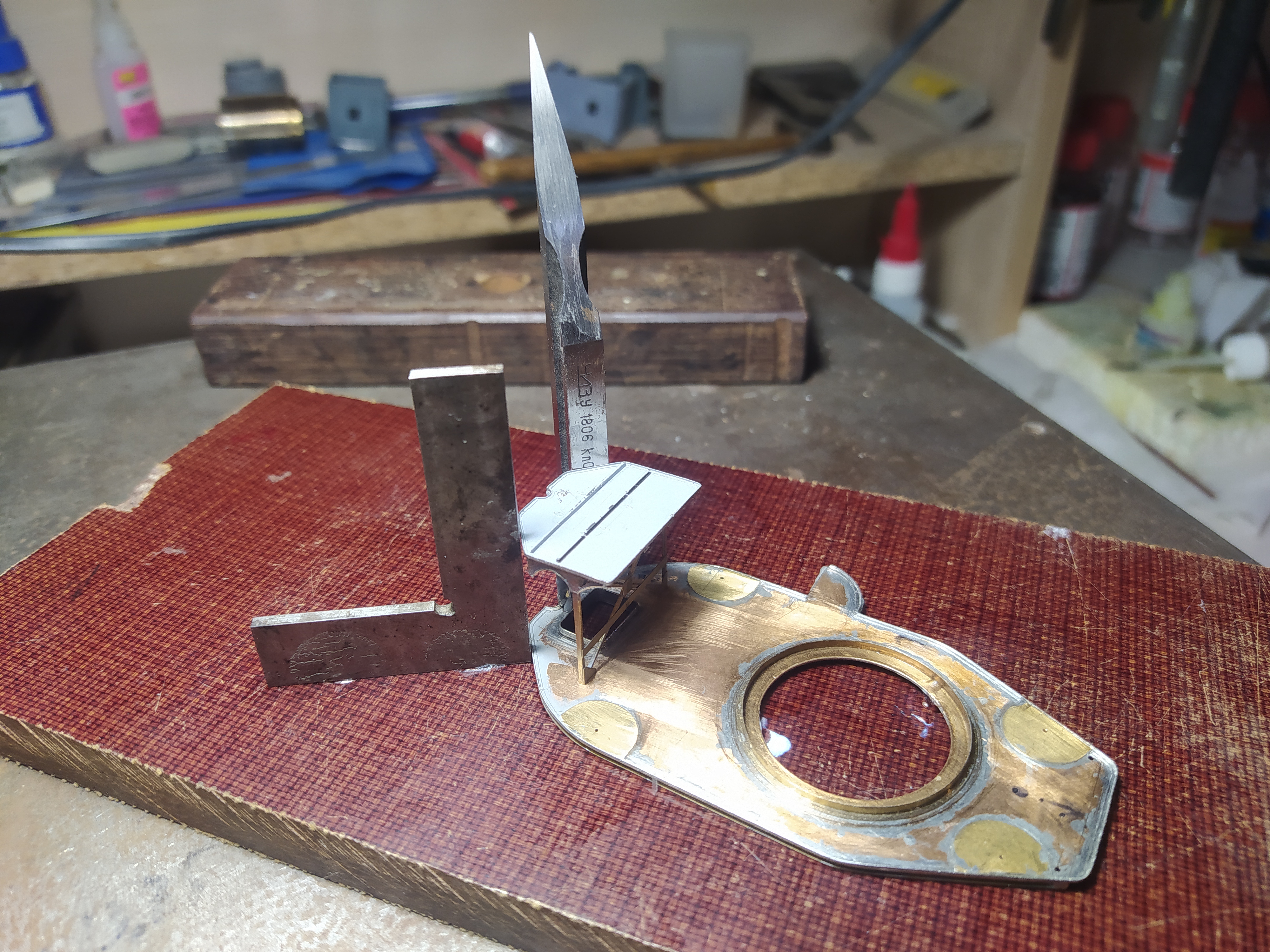

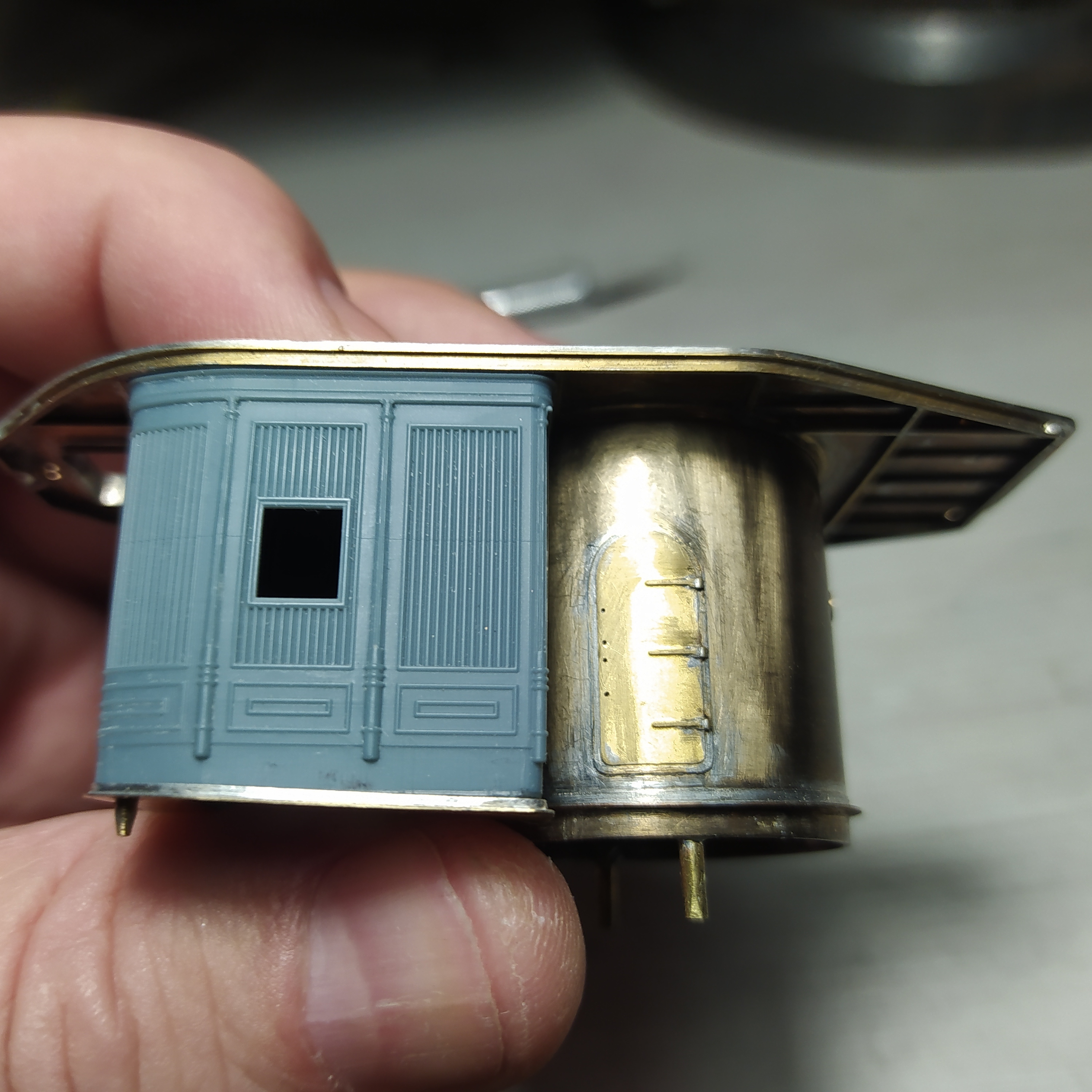

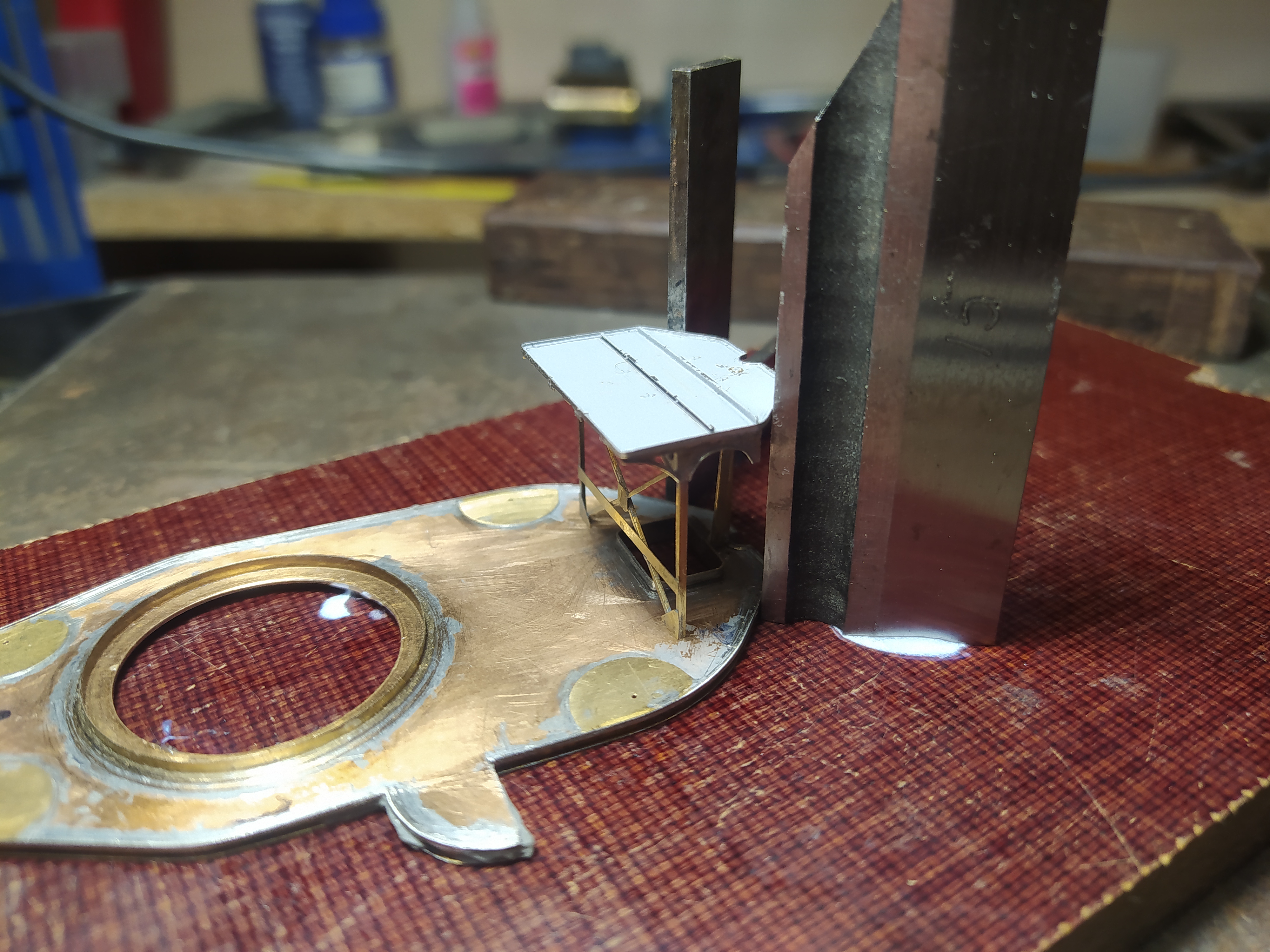

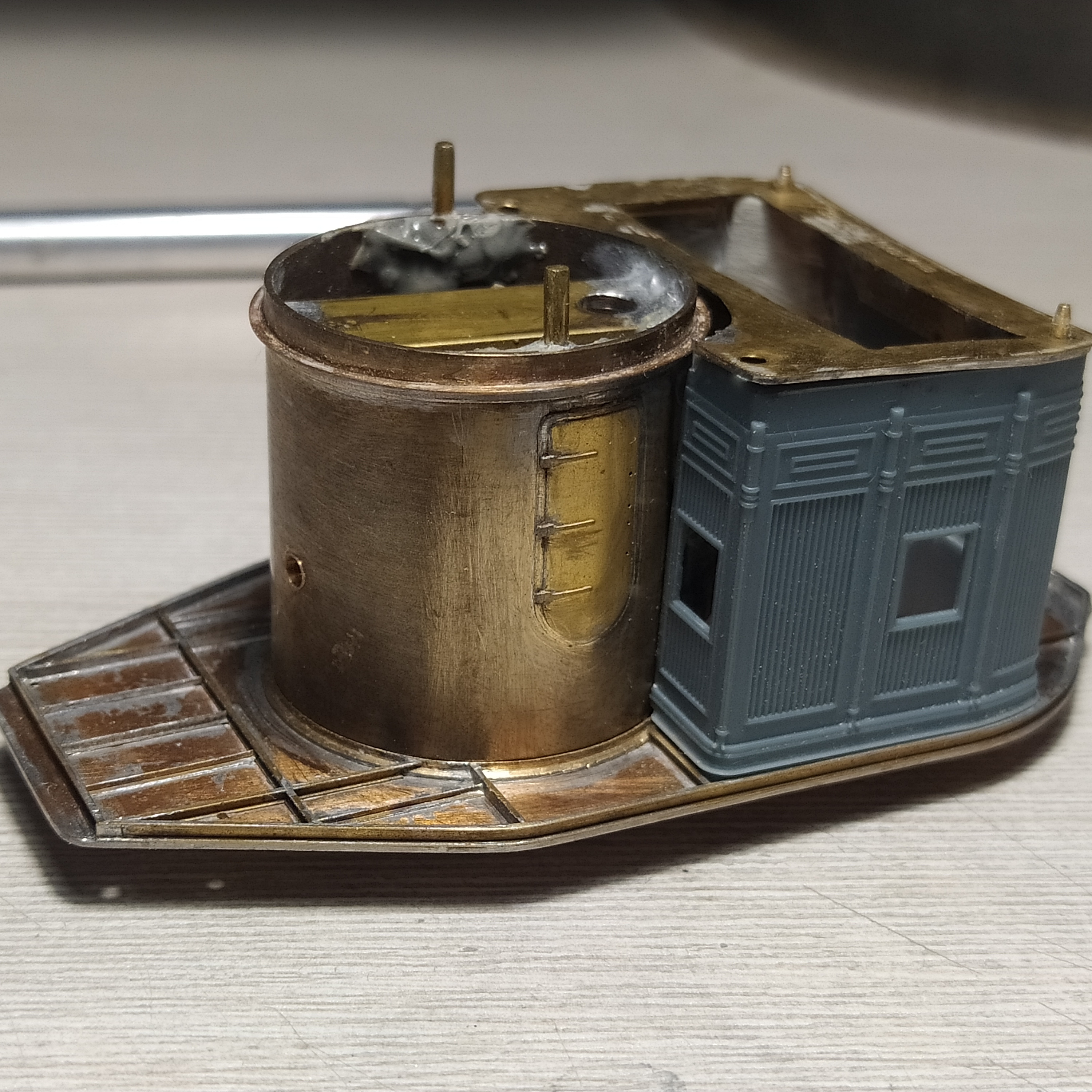

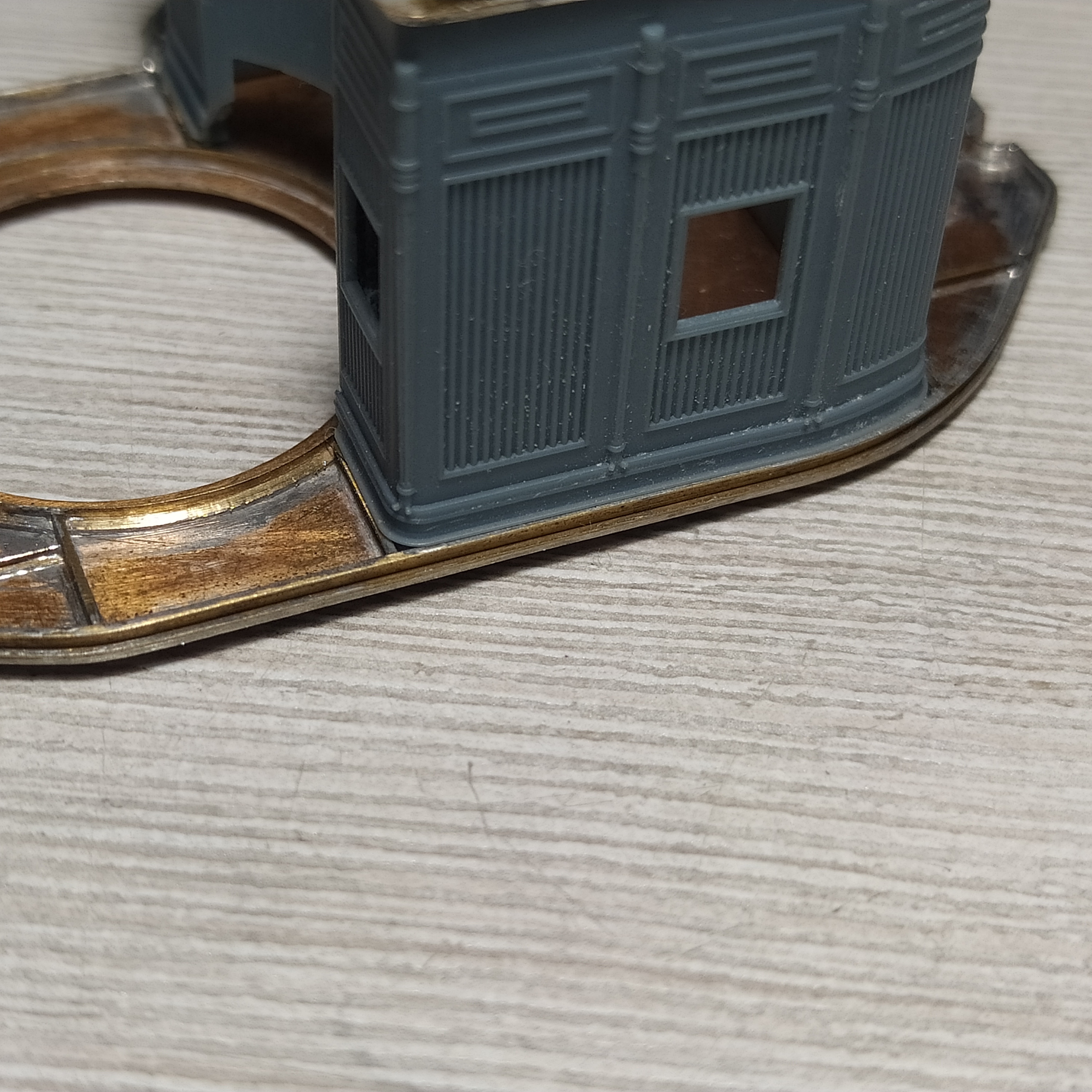

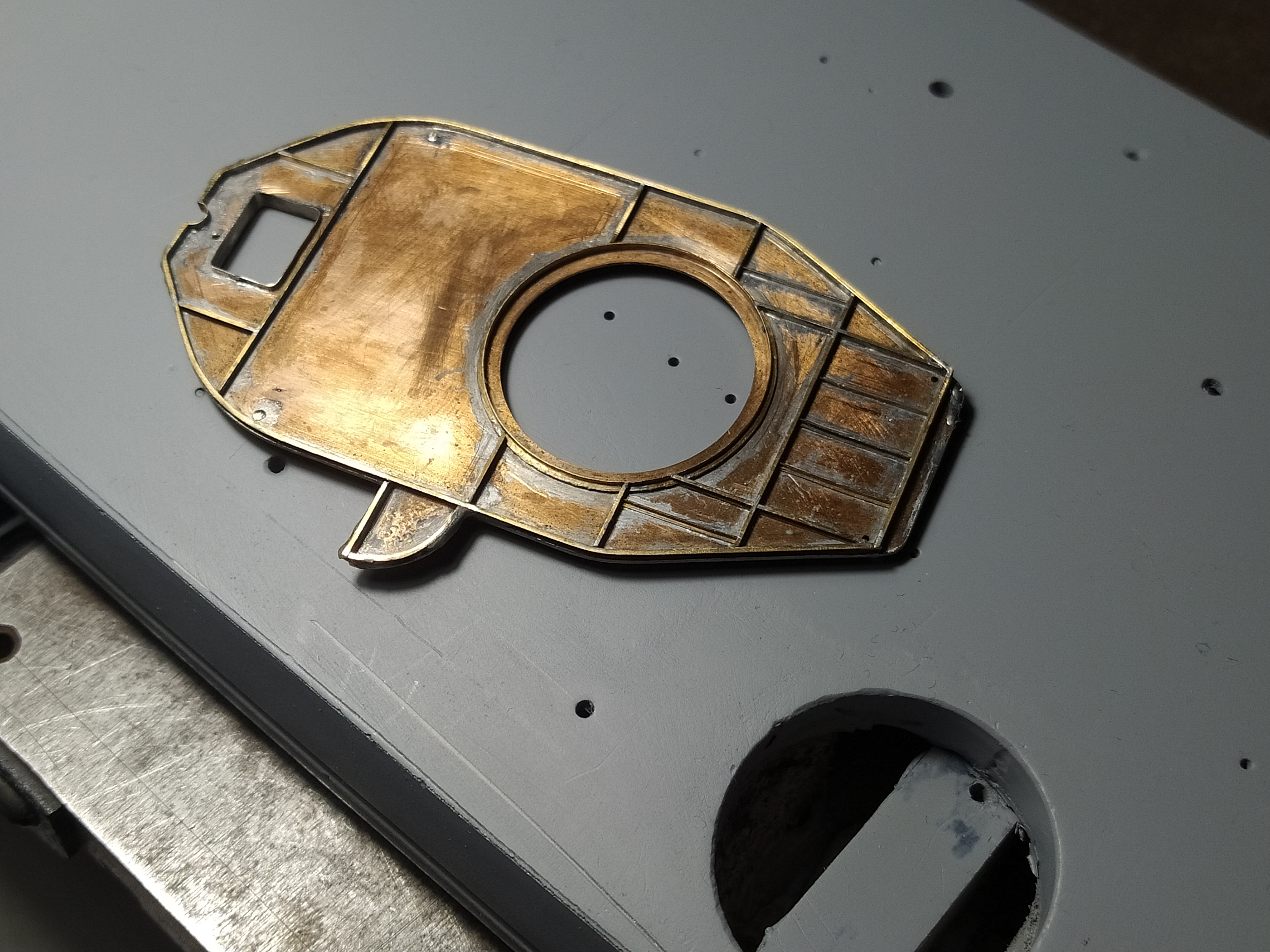

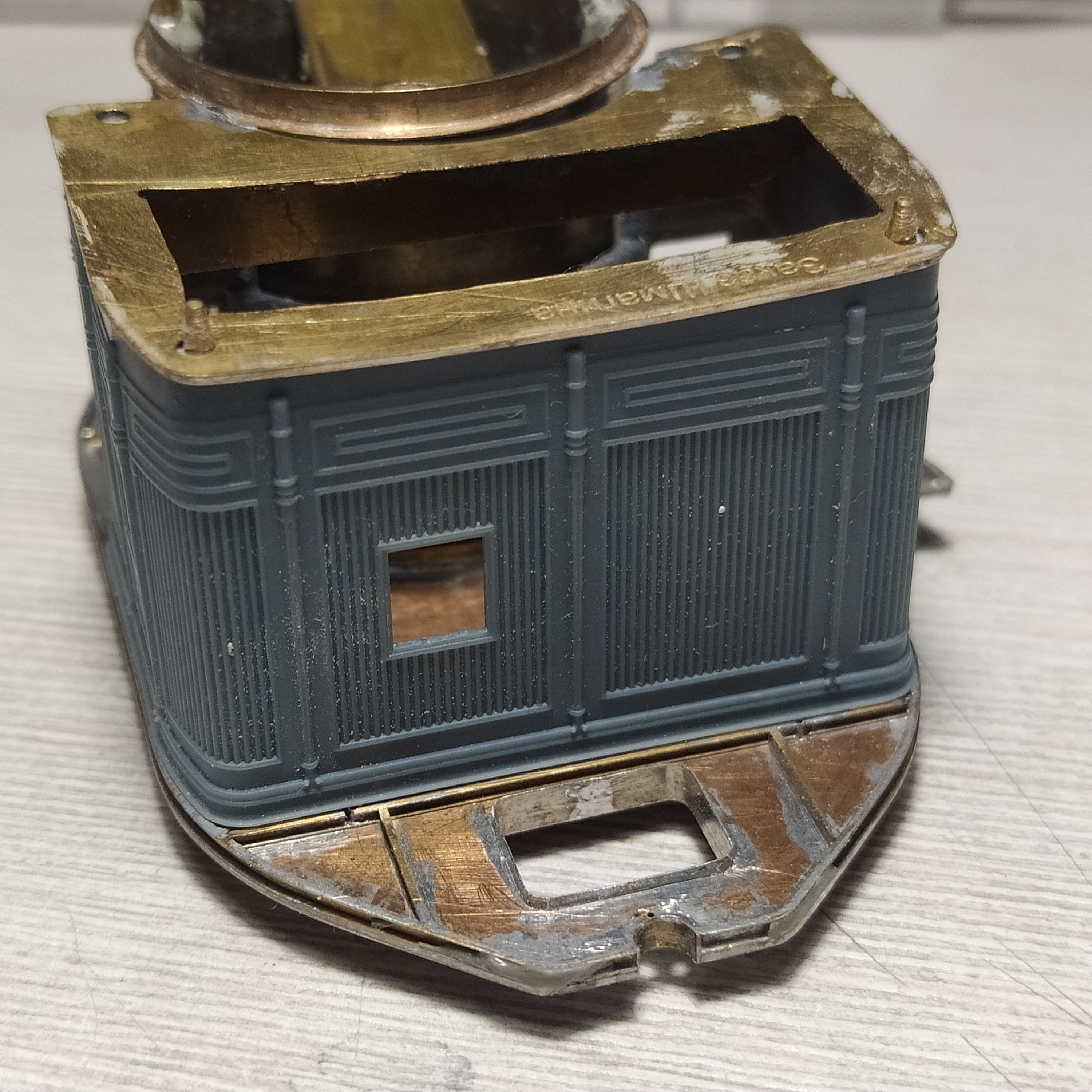

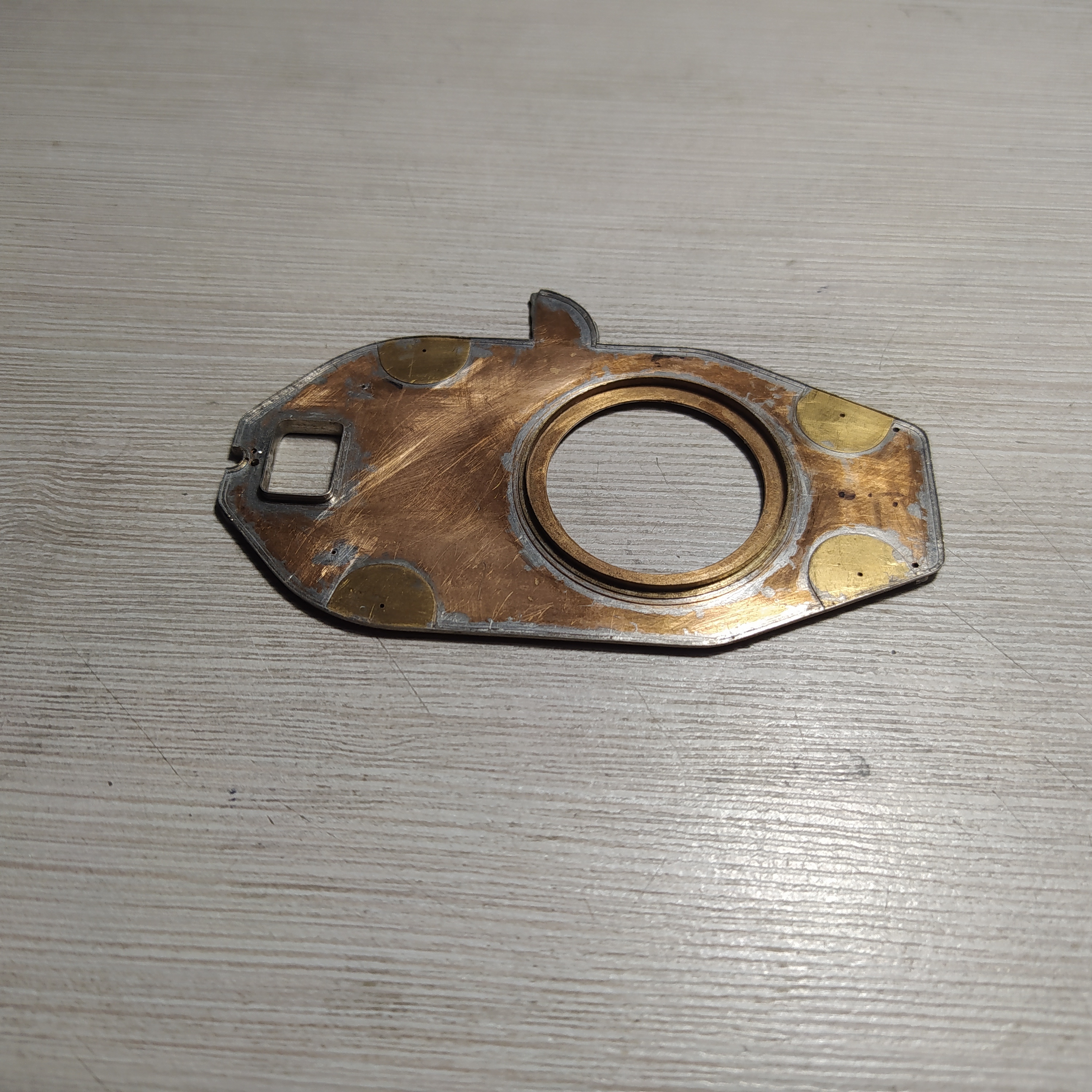

Мостик переделал. Первый забраковал.
Всё оч симпатично. Но. Терзают меня смутные сомнения.спаскруги д.б. просто белыми. Без красной половики. Или я ошибаюсь?

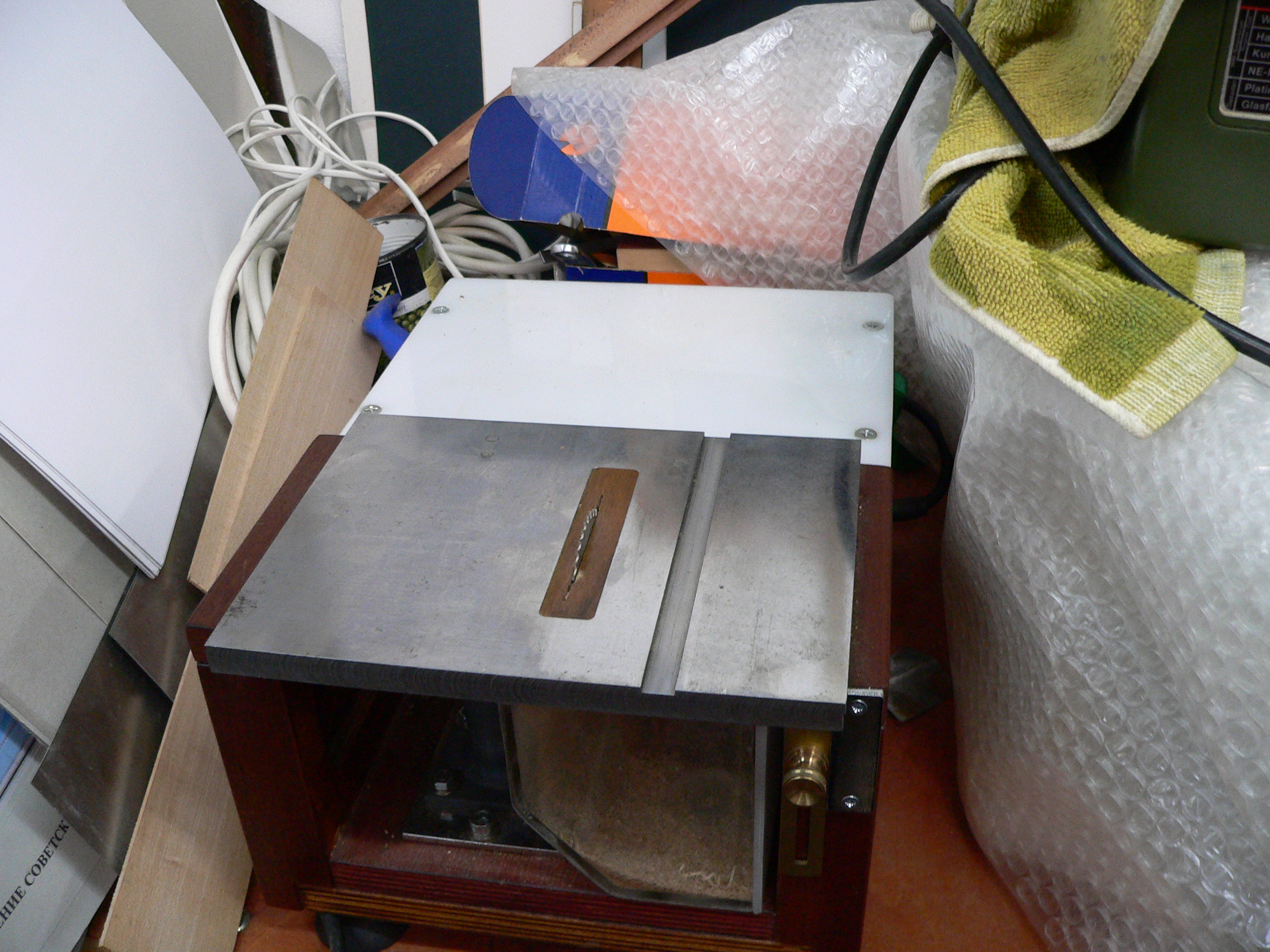

Утрировать не надо. Я говорил про универсальное оборудование которое используется регулярно. Типа той же циркулярки, мини токарника и т.д. . Фсе остальное - на твое усмотрение. Лично мне, как железячнику, очень помогает гильятина.
Дык. Нужно соответствуеще оборудование. Как то так.
Ну, моделизм дело не совсем дешовое. По определению. А оборудование и оснастка сильно облегчает работу. Особенно для самоделок.

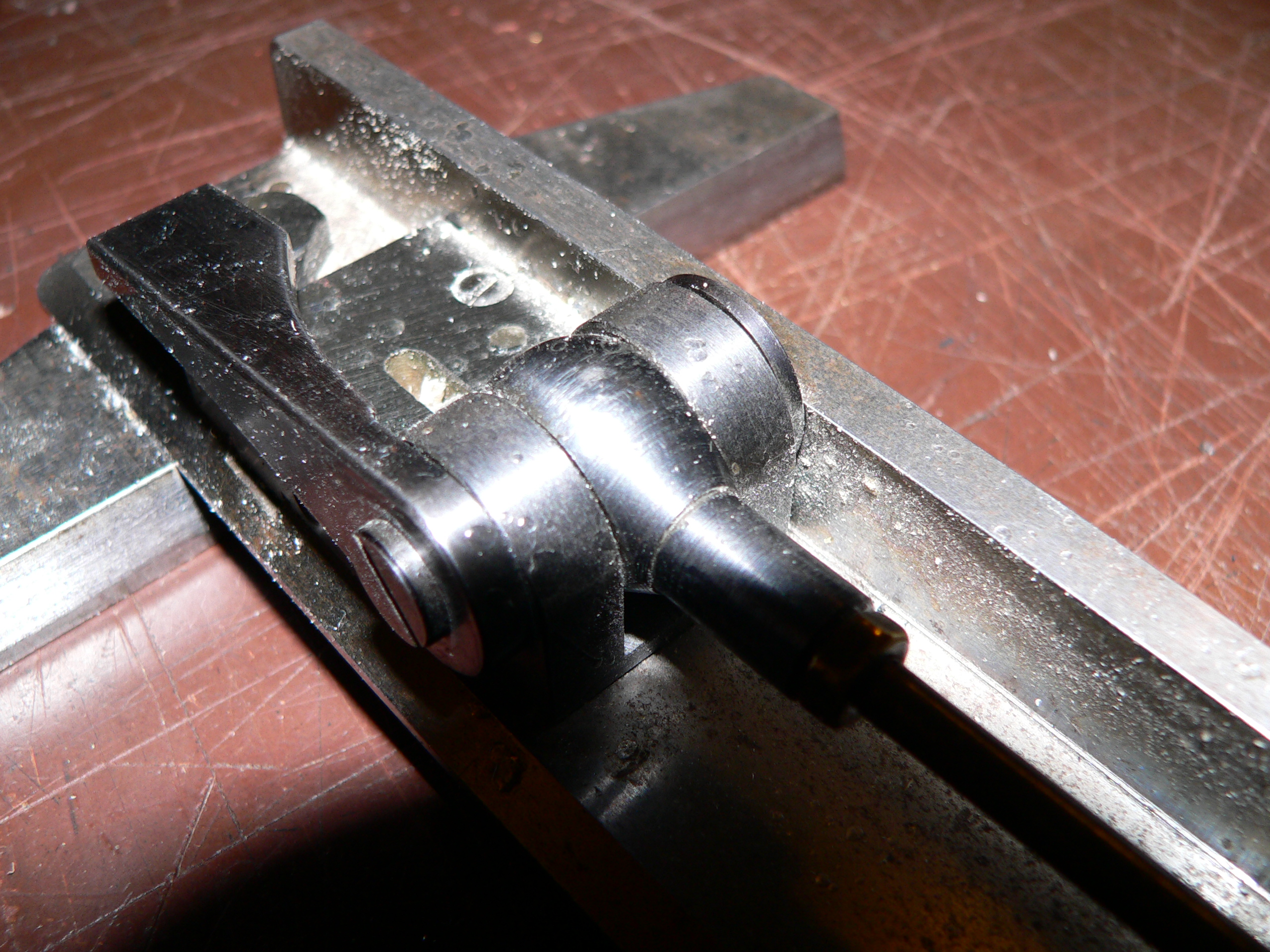

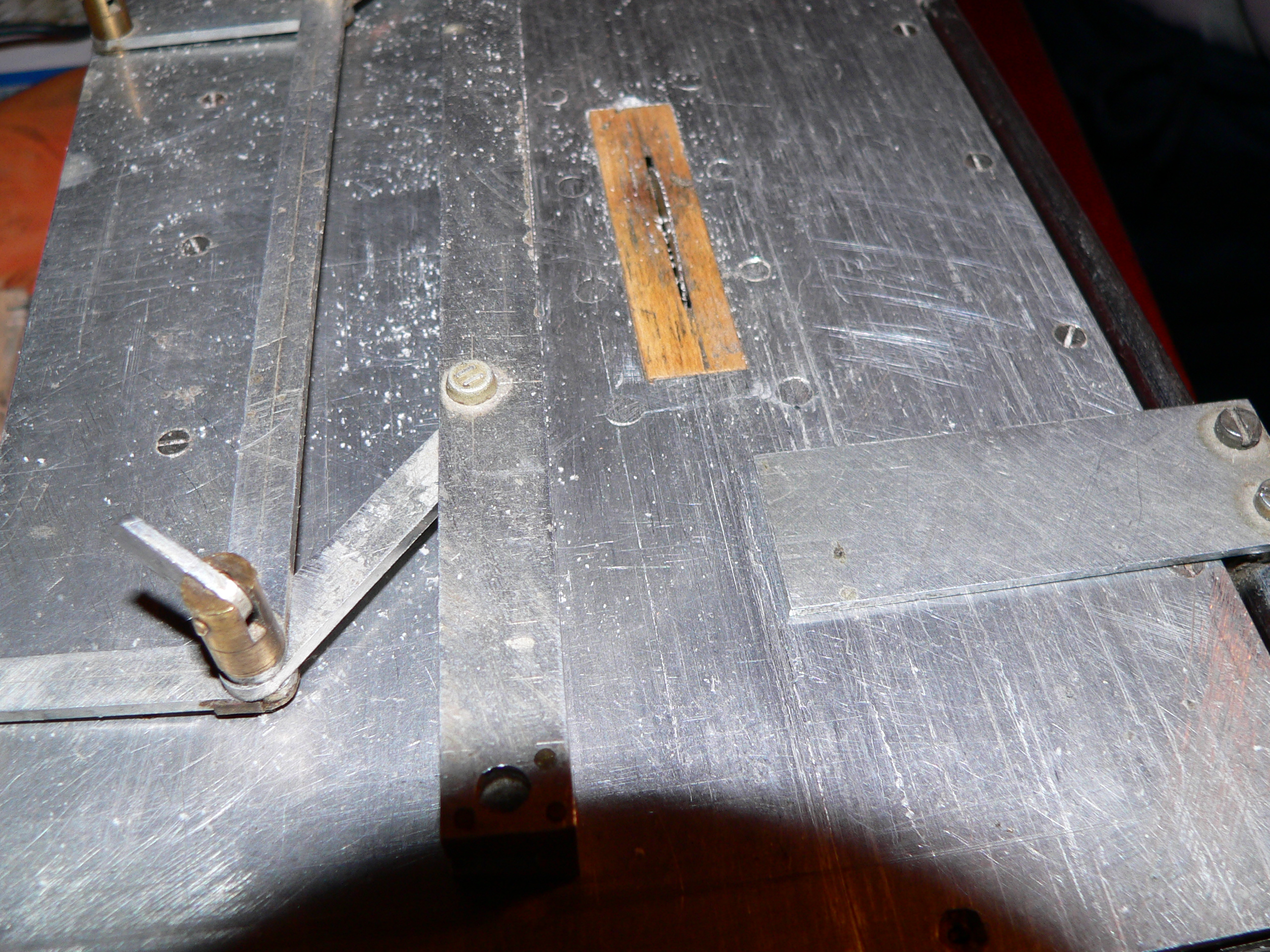

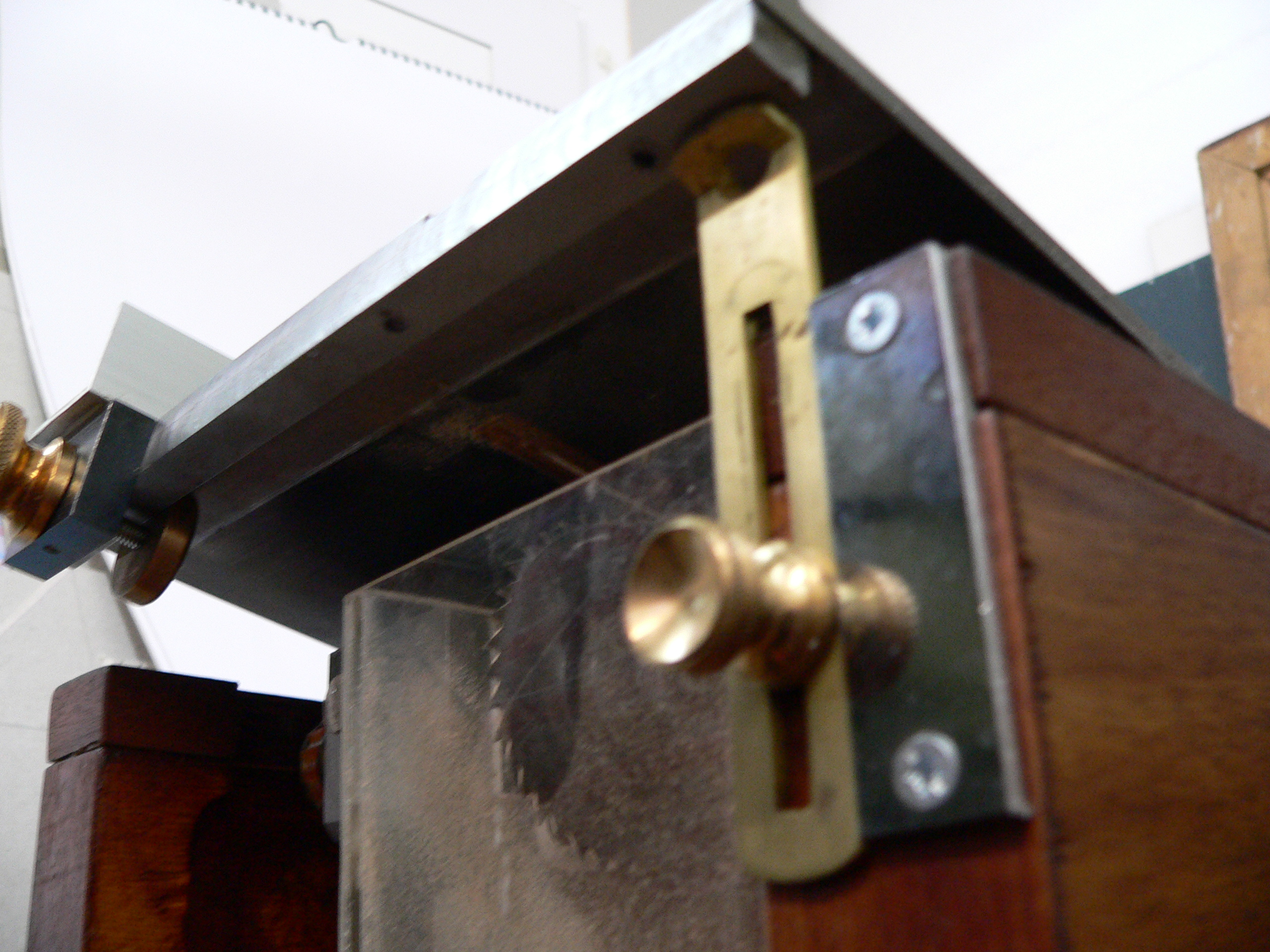

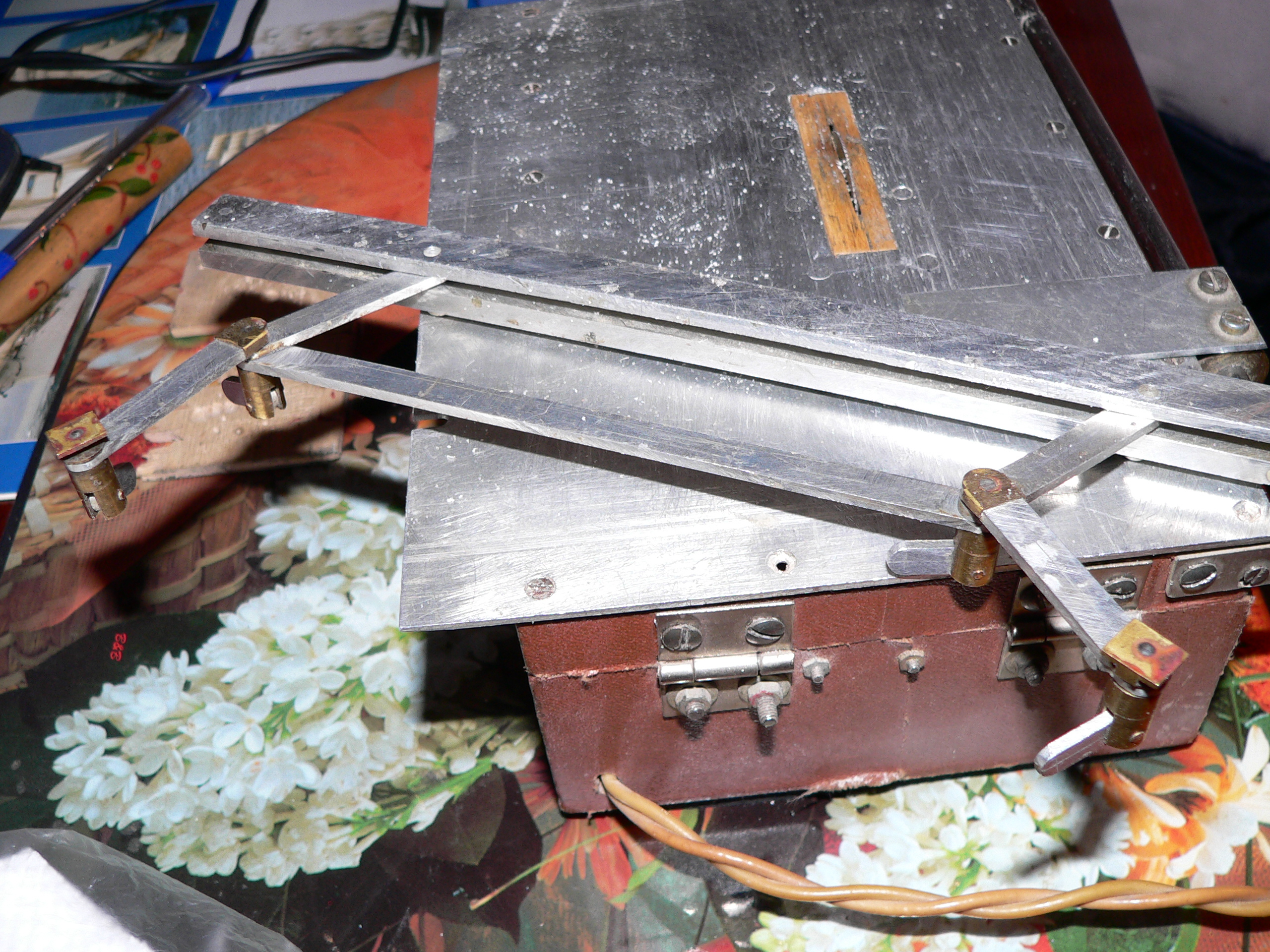

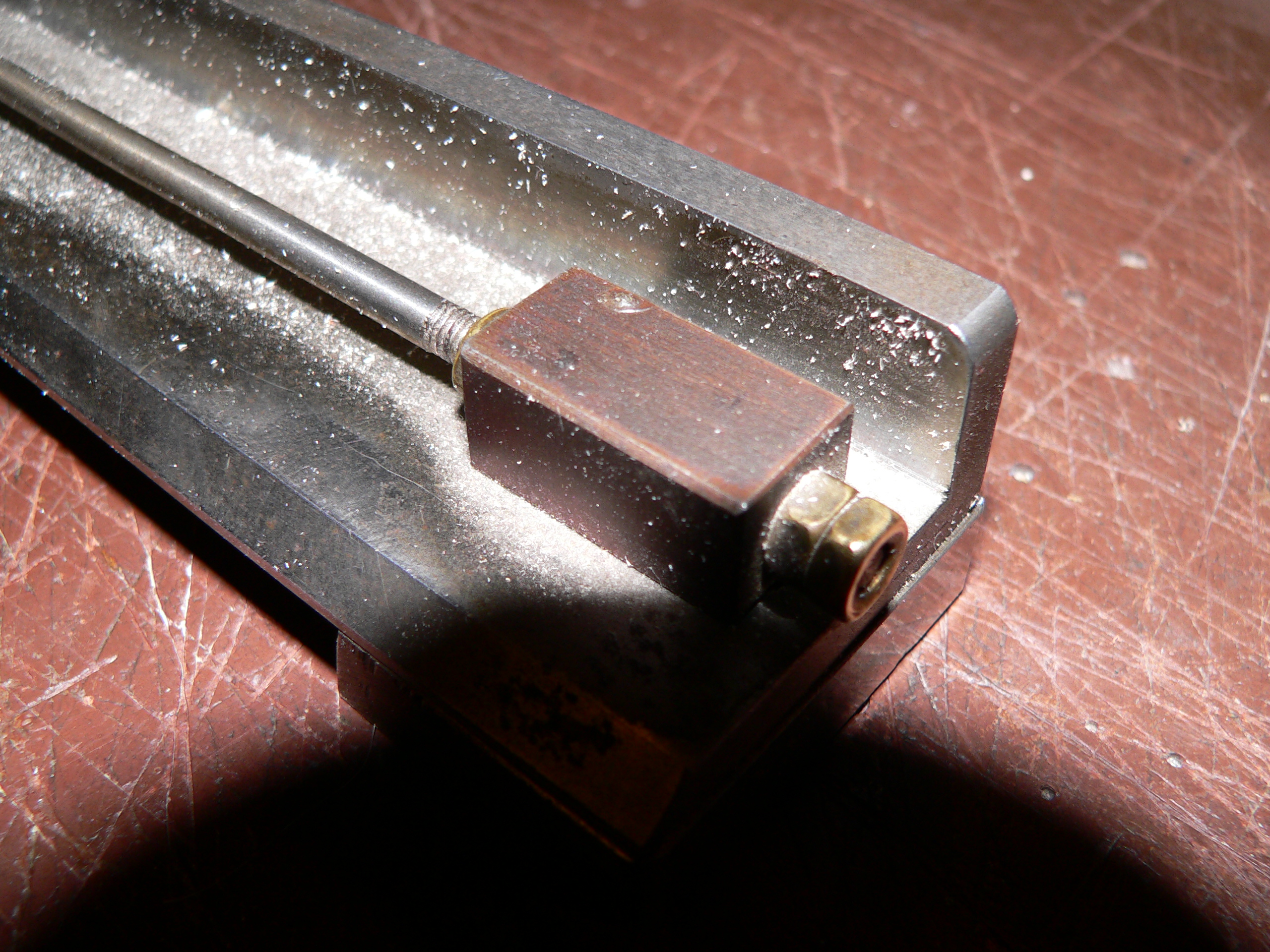

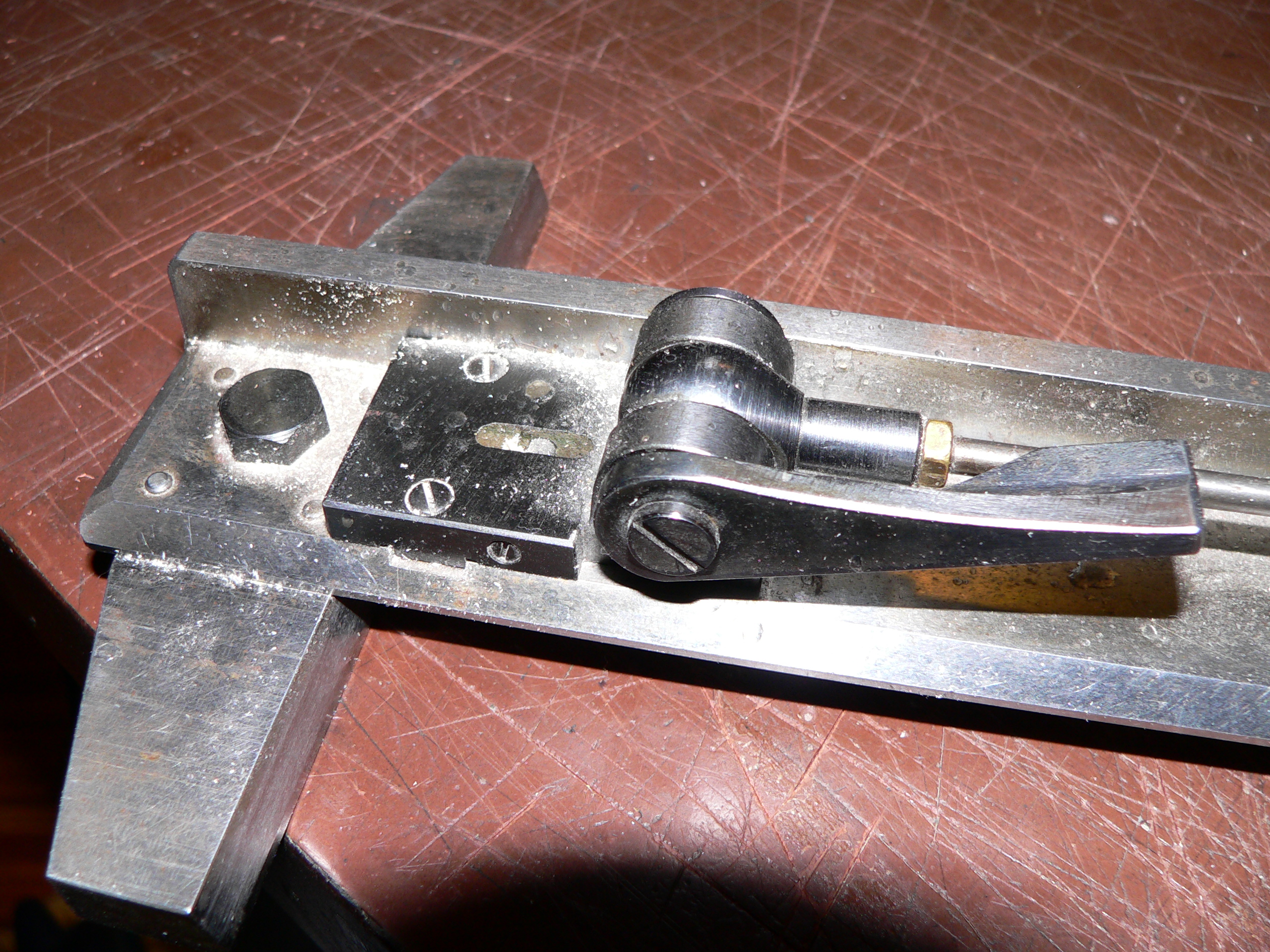

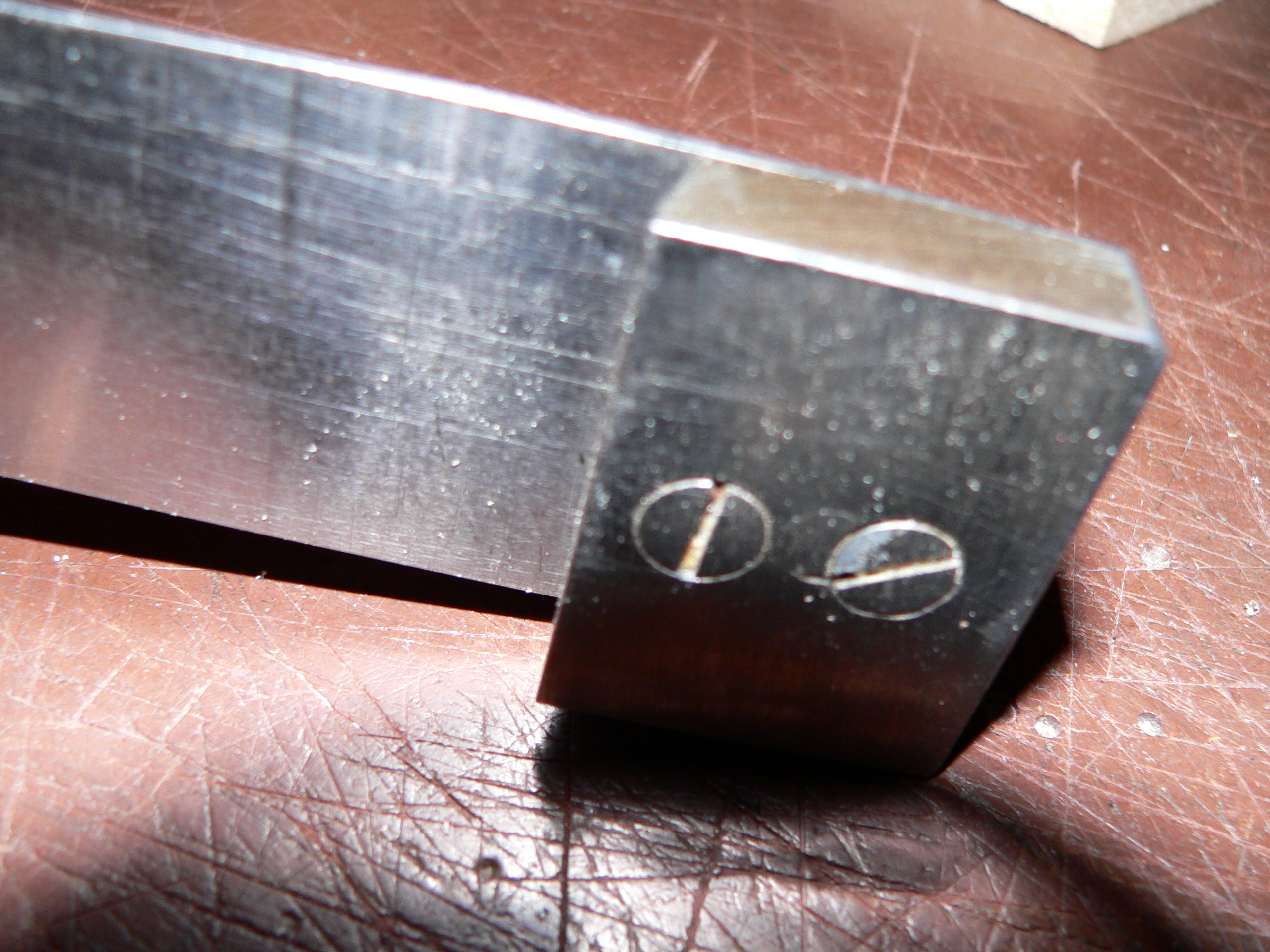

Очень интересное решение фиксации упора от Льва Алешина.

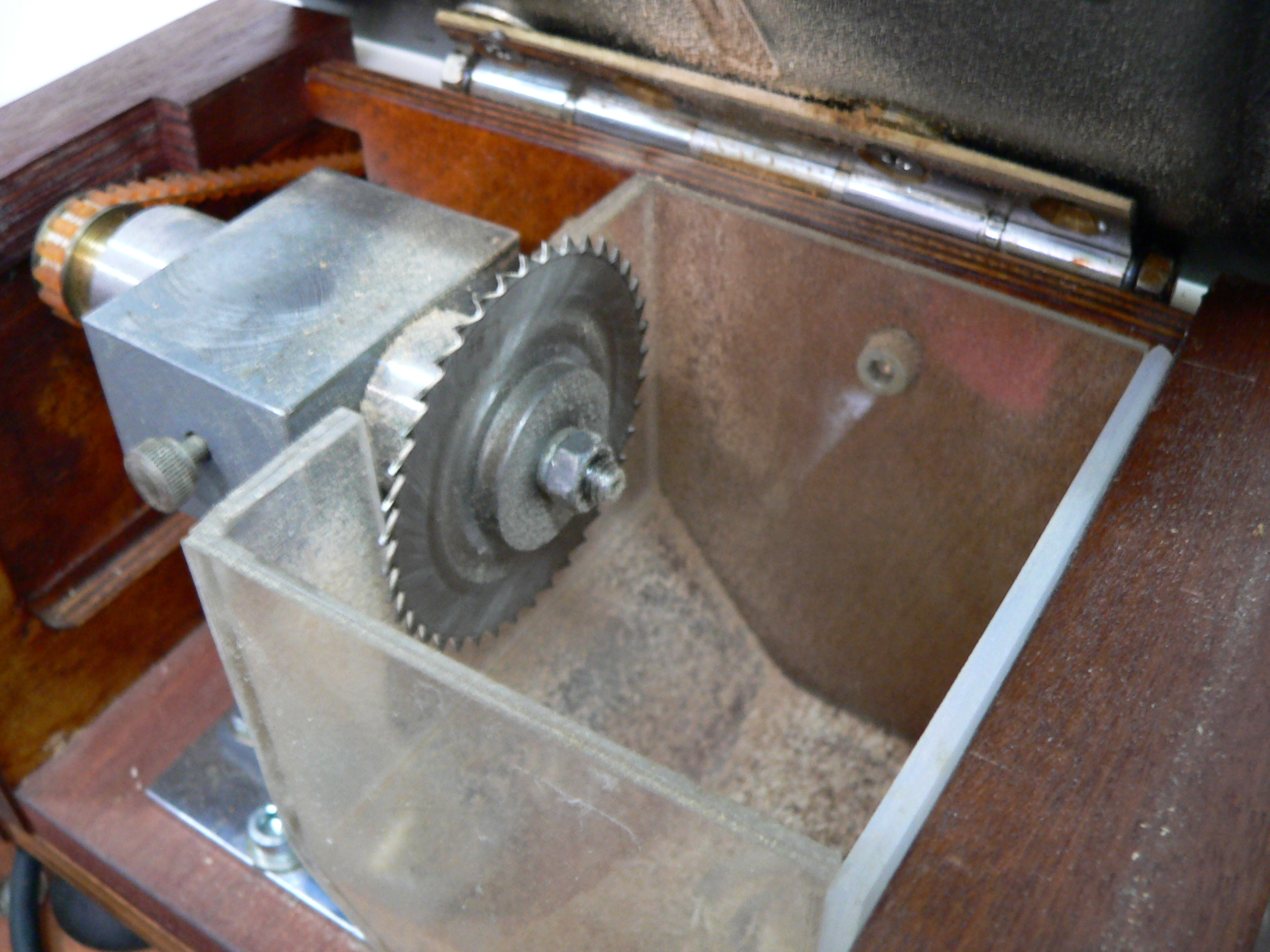

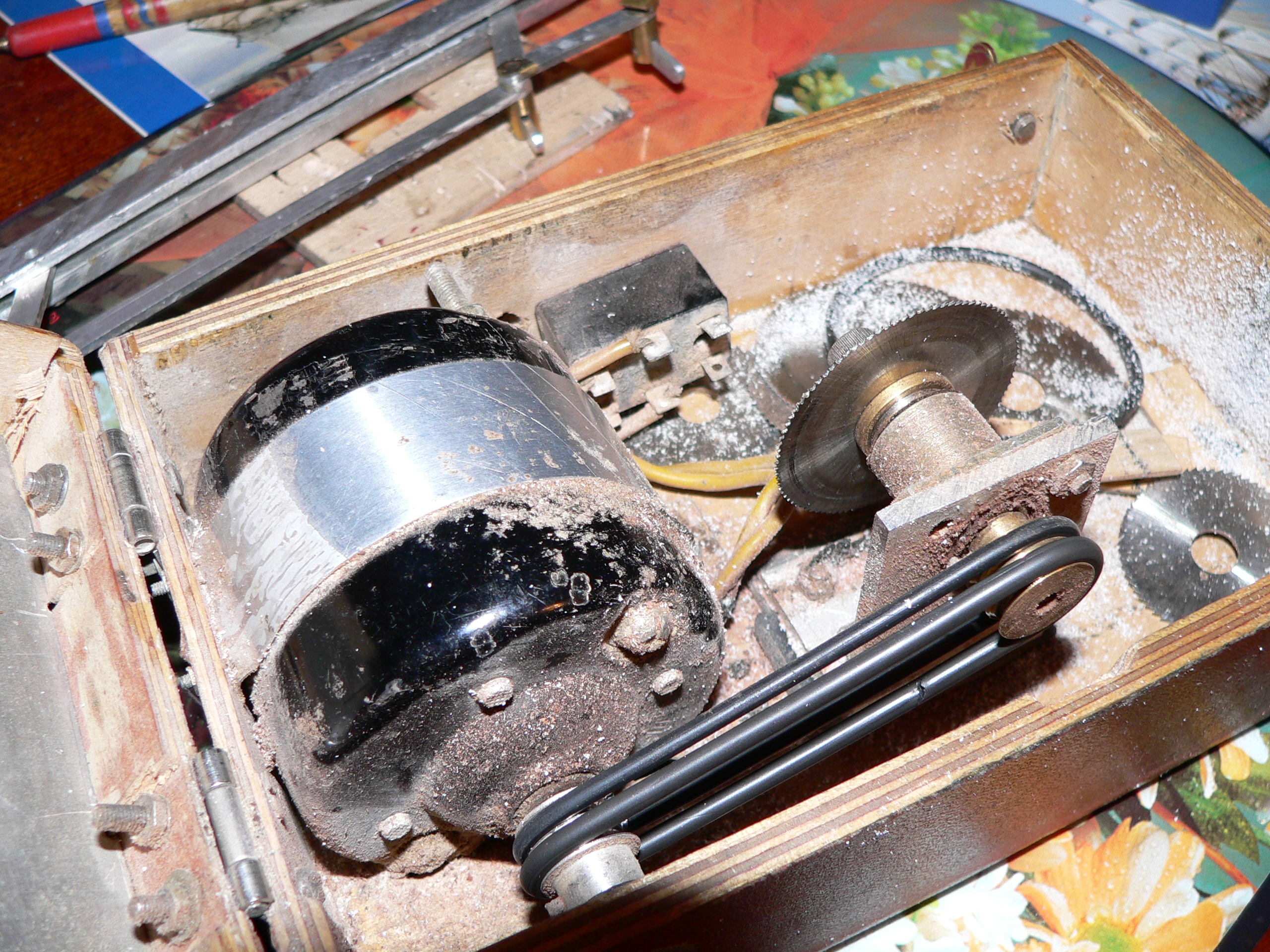

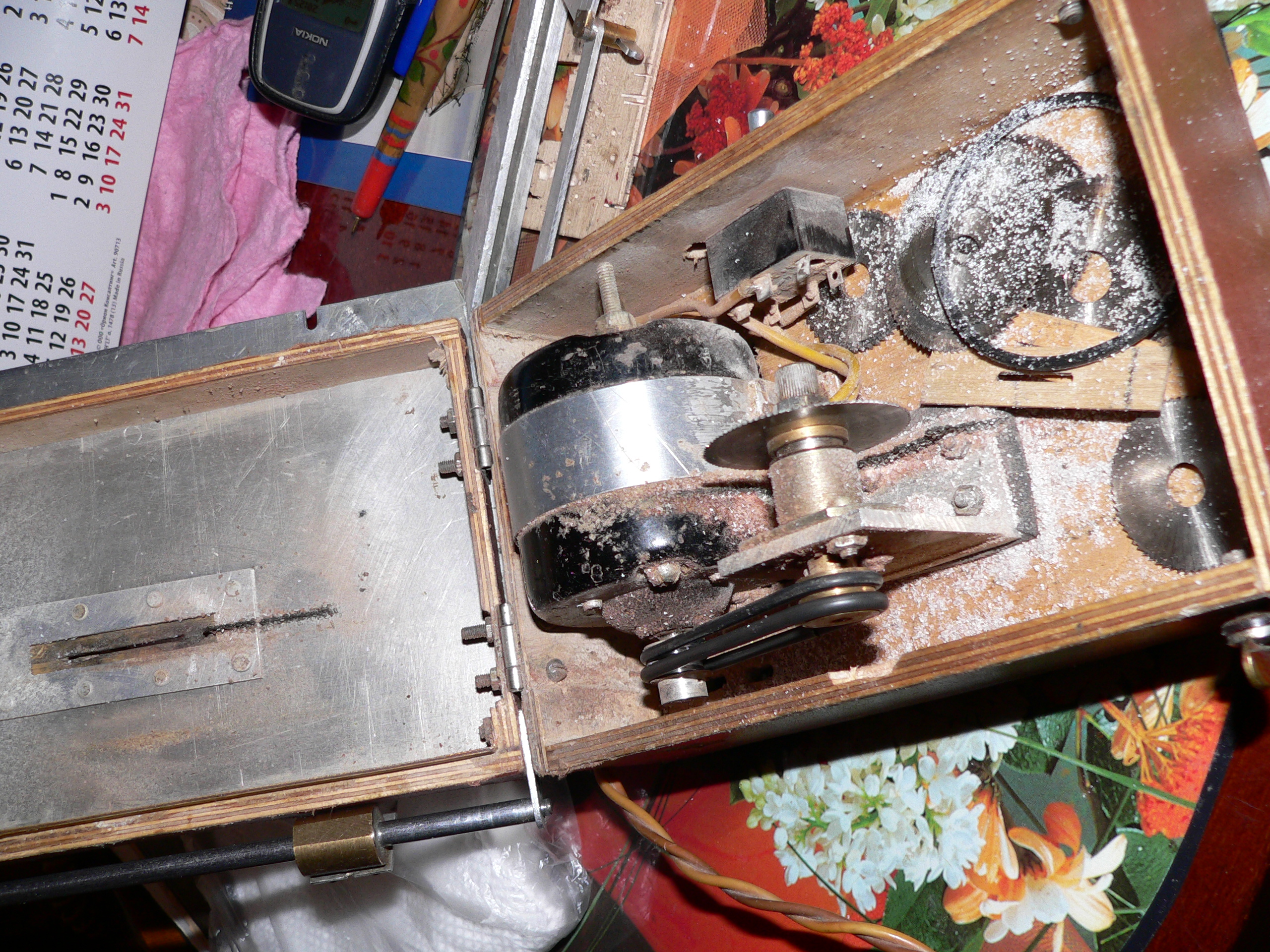

Вариант от Виталия Саныча Стефановича.

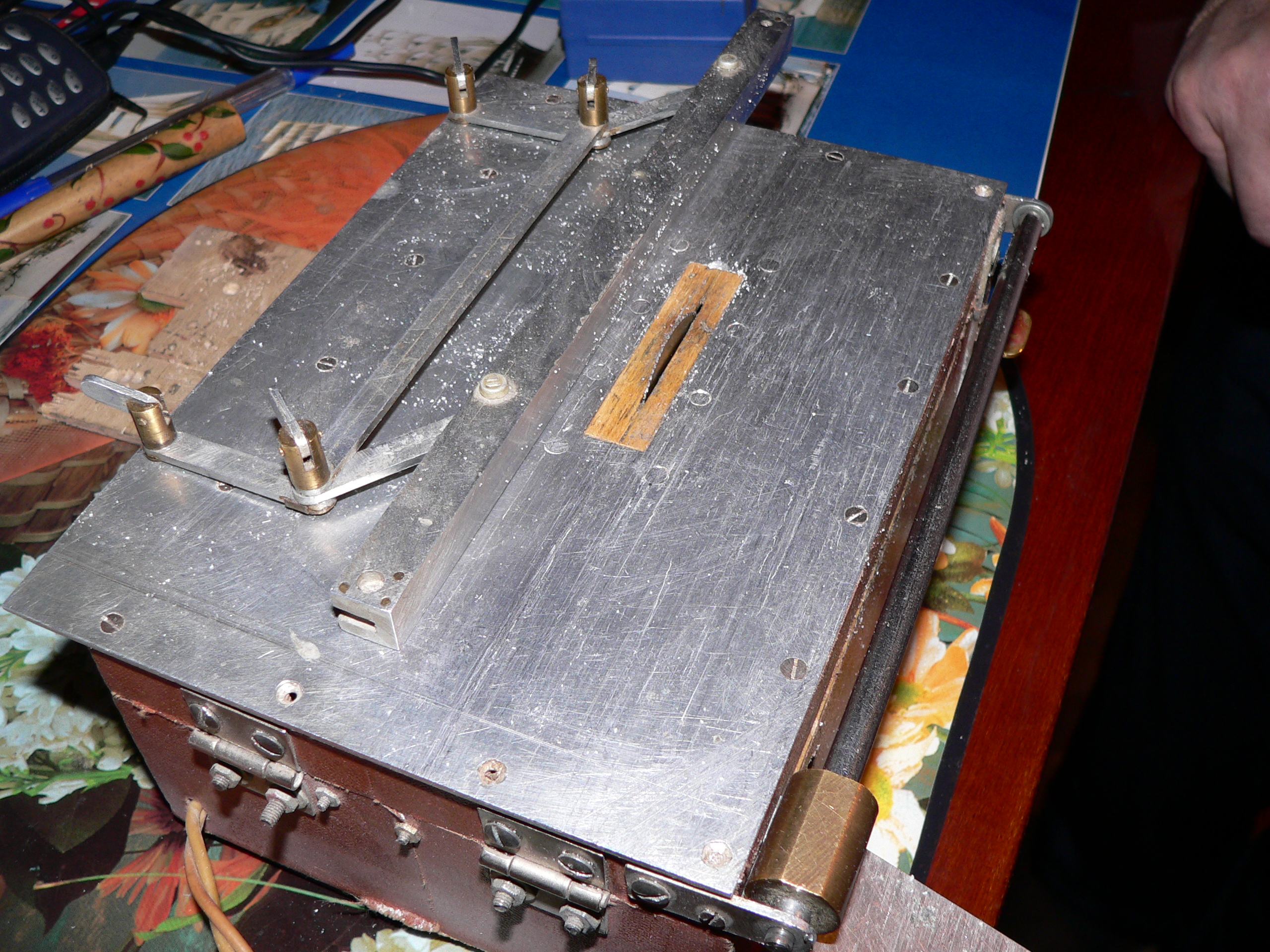

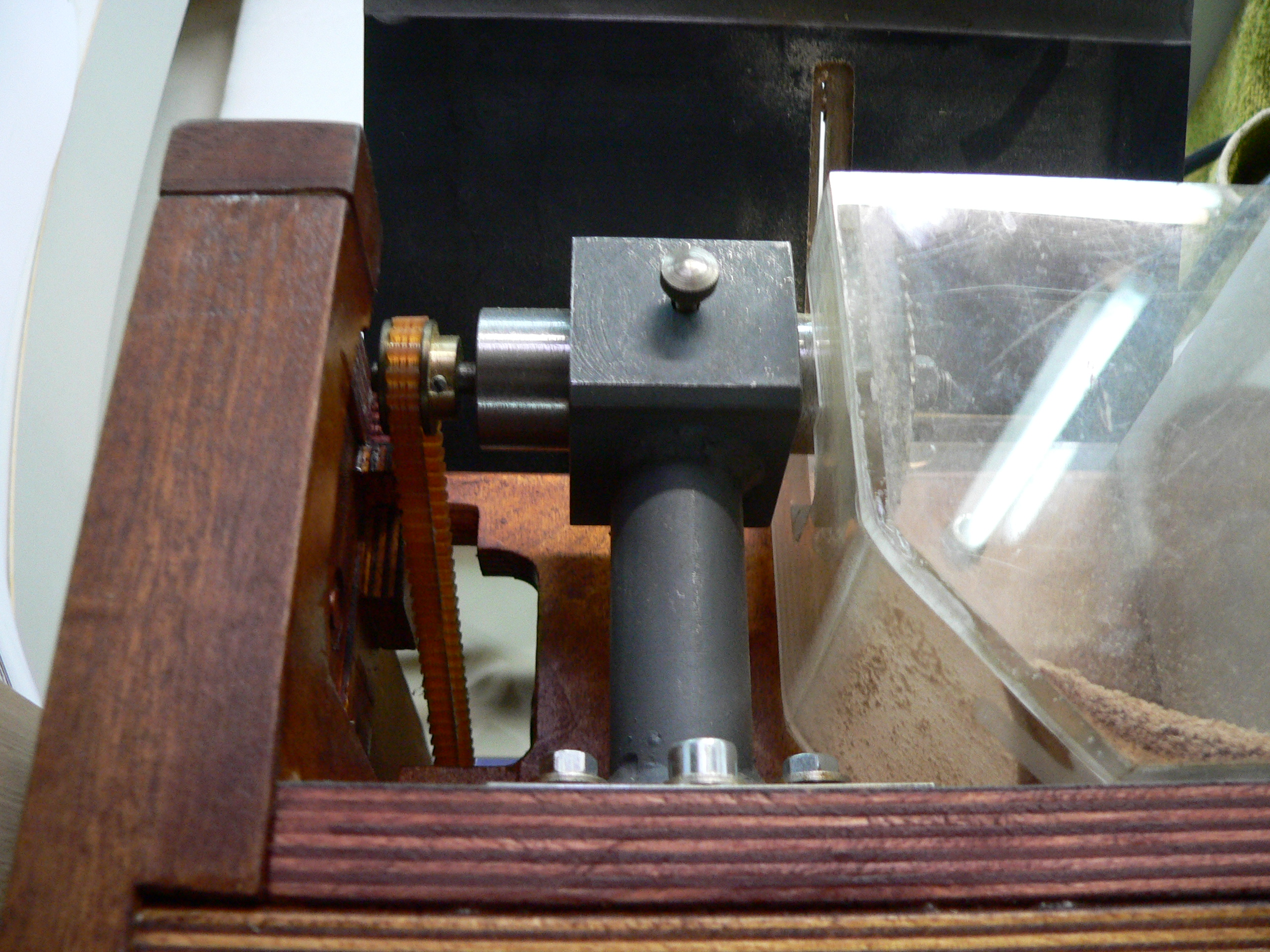

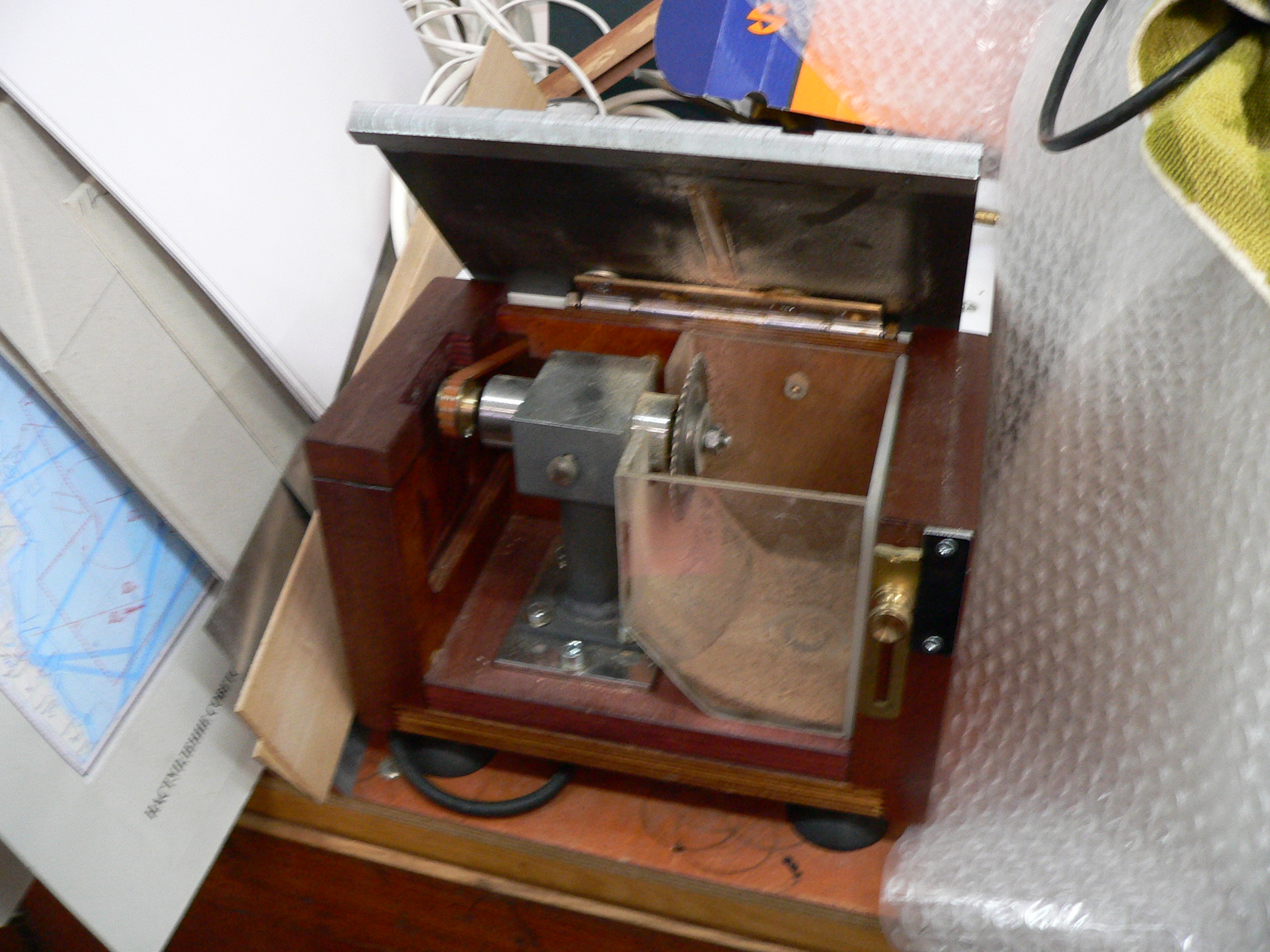

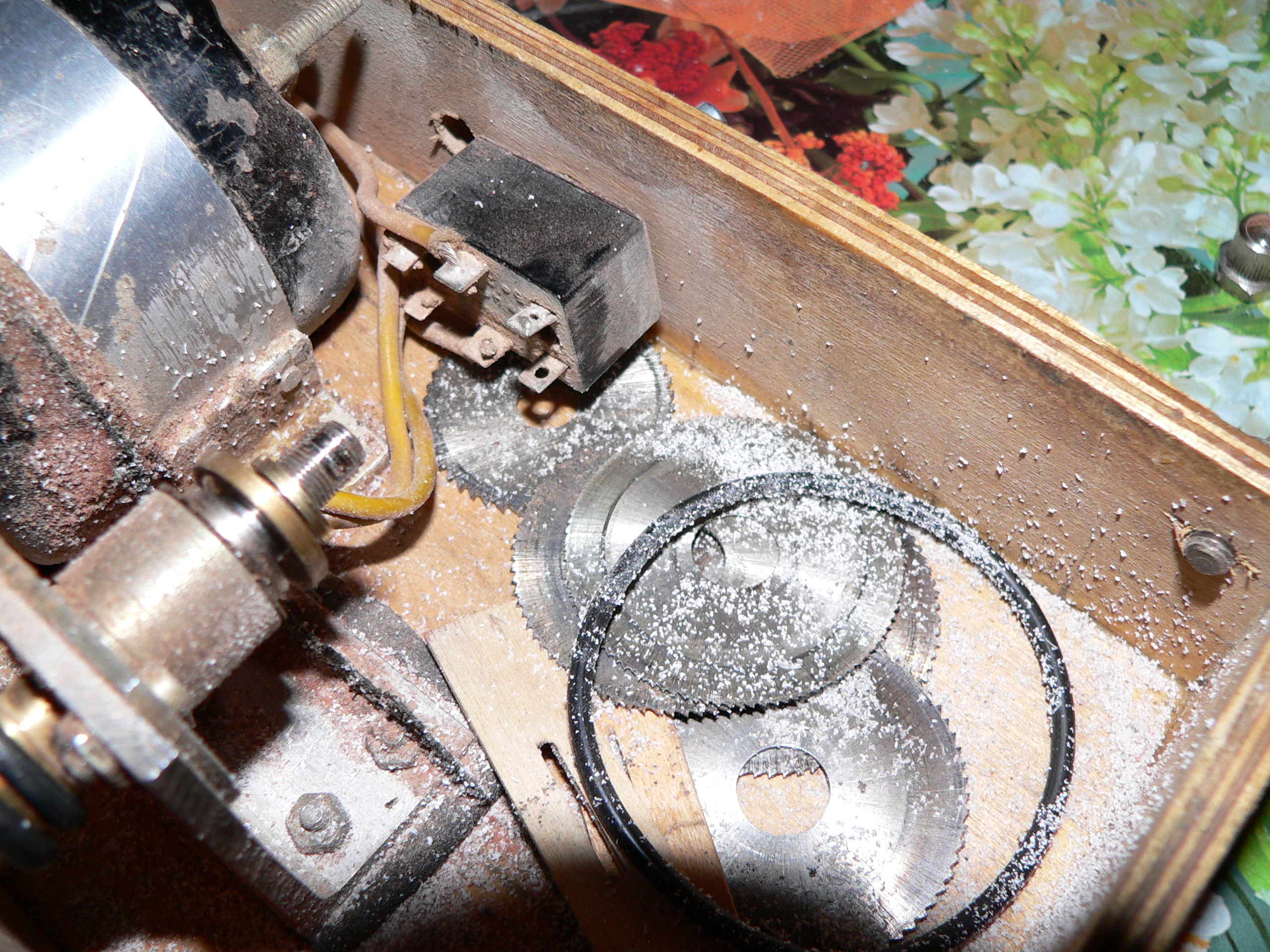

Еще один вариант не самый сложный. Станок ребят из ЦВММ.
Без условно лазарная резка красивый и экономный вариант. Но. Палуба набранная в рукопашную смотрится реалистичнее. Только надо иметь ввиду что шпон должен быть использован не обычный (крученный) а пиленный.
Ребята, простите, но не могу понять, какие заклёпки в 350-м масштабе. Огромный труд. Зачем?!. Копийность нулевая.
Алексей Лежнев
сопедьки, говоришь. А что циакрин сохнет сутки? Чёт мне не верится.
