И снова привет всем Коллегам, неравнодушным к созданию моделей кораблей Русского Императорского флота.

Учитывая, что доведение до ума "Трёх Святителей" всё затягивается, а работа над следующей моделью продолжается, решил я всё-таки открыть и эту Сказку.

Как только появится лазерная резка на палубу "Трёх Святителей", здесь придётся тормознуться. Но зато буду использовать образовавшийся временной промежуток по полной.

Это было, так сказать, вступление.

А теперь - к делу.

Почему именно "Евстафий"?......... рассуждал я таким образом: "Князь Потёмки-Таврический" хоть и красивый корабль, да и моделей в 200-м масштабе я чего-то особенно не наблюдал, но тема довольно избитая. А мне по душе строить модели кораблей, которых до меня практически никто не делал.

От "серийности" в этот раз отказался - смысл строить две практически идентичных модели "Иланна Златоуста" и "Евстафия", если только знатоки-то и смогут различить эти два корабля. Именно поэтому выбор и остановился на "Евстафии". Да и 107-й выпуск Бумажного моделирования может здорово помочь. Хотя и здесь его можно использовать только в качестве справочного материала - есть нюансы.

Прошерстил все наши корабельные Форумы, были заказаны чертежи, нашлись нужная литература, поделились со мной и чертежами Алексей Логинова......... и работа понеслась.

Начал просто - в Архикаде построил примерный образ модели, чтобы разобраться с нюансами и причесать все размеры.

Архикад, конечно же, не предназначен для подобных импровизаций, но с точки зрения усвоения задачи меня вполне устроил.

Ну, а дальше пошла классика.

Ничего нового я тут не изобрёл.
Только, учитывая ошибки на прошлых моделях, пластик взял потолще - 1,0мм.

Ну, и как всегда, особое внимание уделил местам крепления будущей модели к подставке. Куда же без этого?

Вот, пожалуй, и всё по состоянию на сегодняшний день.

Как Вы видите, времени даром стараюсь не терять......

Доклад окончил.

С Уважением, Алексей.

P.S. Как Вы все уже давно знаете - любые замечания и предложения при постройка данной модели будут только приветствоваться.

Всем привет!

Потихоньку продолжаю строить модель.

Часть 1. "Броня" и казематы правого борта. (с ещё не снятой бумажной выкройкой)

Часть 2. Примерка бумажных выкроек на ставни портов 152 и 75мм орудий

Перед заказом травления я должен быть уверен, что травление чётко встанет на свои штатные места.

Часть 3. Зафиксированы (намертво) внутренней палубой надстройки её габариты и проверена соосность по ДП.

Если кто ещё помнит, что на первом варианте "Трёх Святителей" я не удержал ДП и пришлось много чего переделывать.

Часть 4. Примерка стыковки "брони" и палуб.

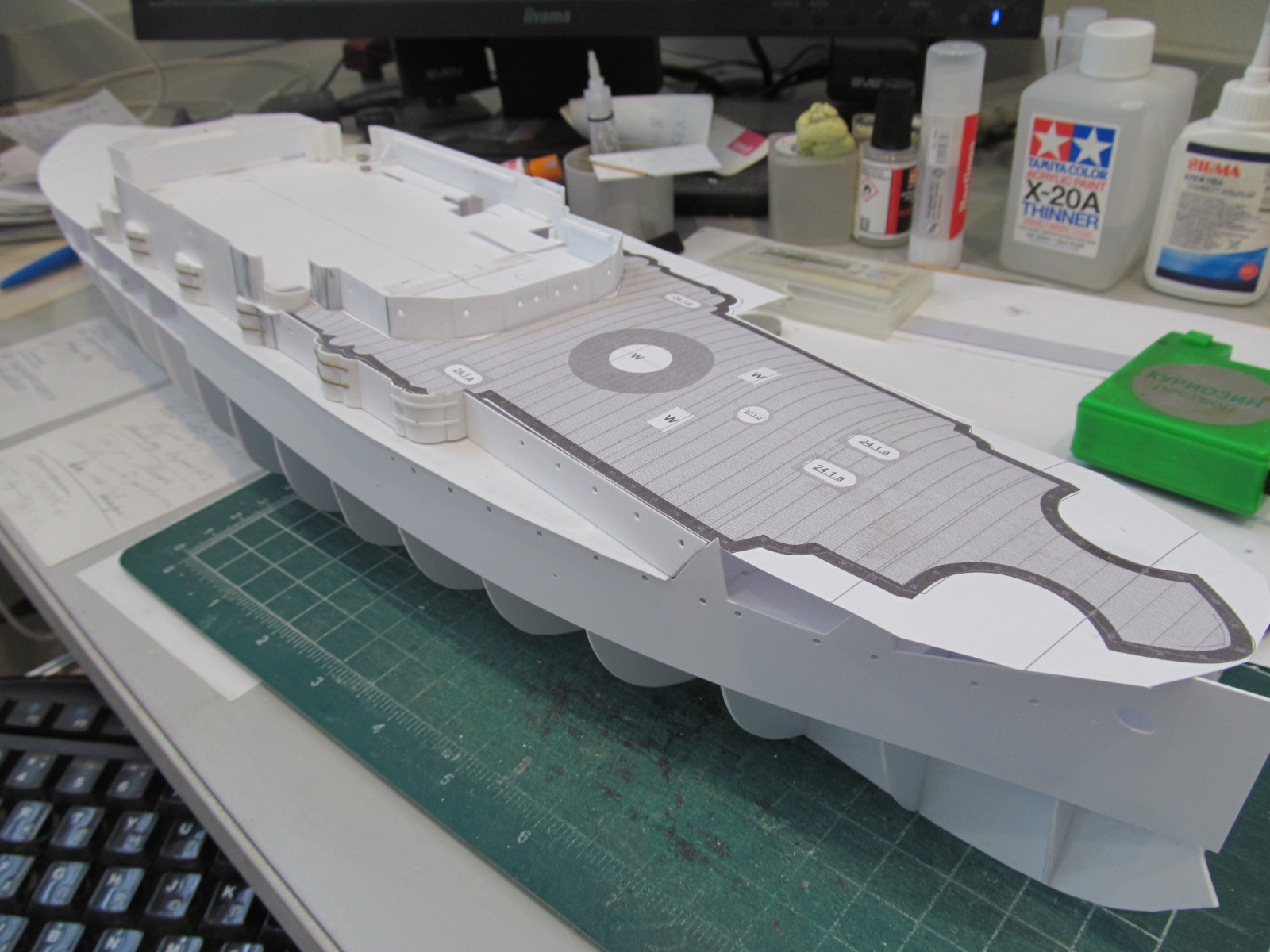

Часть 5. Примерка бумажной выкройки палубы спардека.

Доклад окончил.

С Уважением, Алексей.

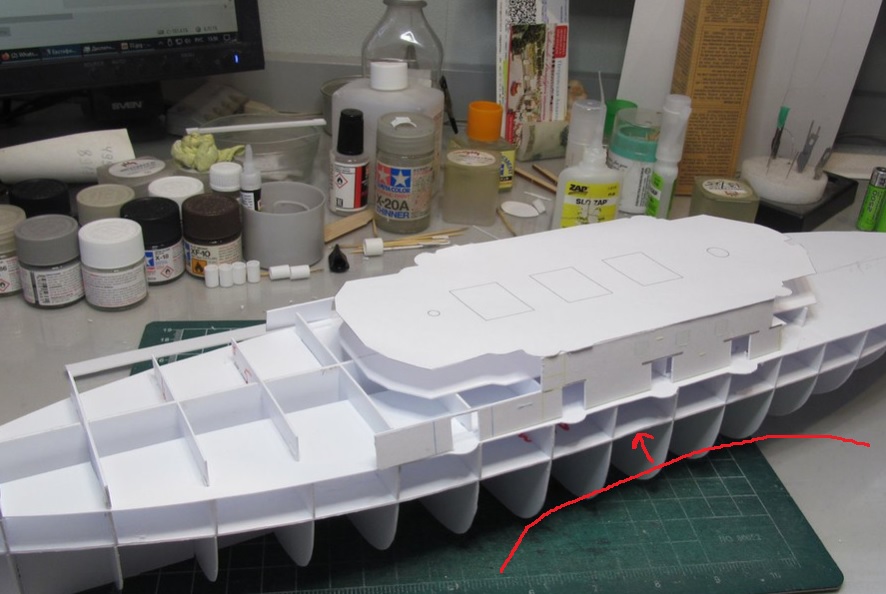

Ощущение, что по центру впадина.

А что такое ДП, поясните пожалуйста для "авиатора"?

Ощущение, что по центру впадина.

По центру чего?
Если по центру бумажного спардека, то это пока естественно. Это же просто лист бумаги....

А что такое ДП, поясните пожалуйста для "авиатора"?

Авиаторам привет!

А "ДП" это так у нас корабелов называется диаметральная плоскость.
А проще говоря - ось симметрии по осевой линии корпуса.

С Уважением, Алексей.

Вот тут.

Вот тут.

Так тут впадина - пофигу.
Всё равно это будет спрятано под ровненькой 229мм бронёй....... и ровнять её буду по наружному срезу верхней палубы.

Спасибо за внимательность!

С Уважением, Алексей.

Спасибо, буду знать.

Очень интересное и познавательное .в смысле технологии постройки модели с"с нуля"1 С пользой для своих будущих проектов буду наблюдать за стройкой очередного броненосца
С почином ,Алексей Александрович!
С Уважением- Александр.


Всем привет!

Пока есть возможность заниматься постройкой модели "Евстафия", именно этим я и занимаюсь.

Представляю рабочие моменты.

Момент №1. Обустройство казематов правого борта.

Момент №2. Обустройство казематов левого борта.

Момент №3. Повторная примерка выкройки для заказа травления.

Выяснилось, что нужно увеличивать длину аж на 2,0мм....... так что примерка - наше фсё!

Момент №4. Обустройство казематов правого борта.

В порыве страсти не учёл, что в районе второго каземата на обоих бортах был довольно хитрый "наплыв" бортовой брони на всю высоту надстройки.
Пришлось и его сделать.

Только на фото стало заметно, что обрамление третьего каземата установлено невертикально...... уже исправлено.

Момент №5. Обустройство казематов левого борта.

Здесь, вроде бы, всё ровненько.

Да, забыл сказать, что для обустройства казематов использую трубочки от Евергрин.
Запаса разных диаметров пока хватает.

На сегодня доклад окончил.

С Уважением, Алексей.

Всем привет!

Продолжаю формировать надстройку.

Шаг №1. Кормовые стенки (формирование и фиксация.

Шаг №. Они же, но у же с боковинами.

Шаг №3.Казематы 152мм орудий накрылись медным тазом крышечками.

Шаг №4. Ну, покрутил всё на "крутилке".......

Естественно, всё это пока что сборно-разборное.

На сегодня доклад окончил.

С Уважением, Алексей.

Всем привет!

Сегодня подошла очередь носовой части надстройки.

Для последующей лучшей стыковки палубы полубака и стенок надстройки, запустил стенки немного ниже уровня будущей палубы.

Доклад окончил.

С Уважением, Алексей.

Всем привет!

Потихоньку продвигаюсь всё дальше и глубже.....

Часть 1. Крепление направляющих для створок казематов орудий 152мм

Часть 2. Работа над кормовыми казематами 152мм орудий.

Вот, пожалуй, и всё на сегодня....

С Уважением, Алексей.

Всем привет!

Ну, не мог я бросить на половине пути своего "Евстафия"!

А задача была простая - до продолжения работы над "Тремя Святителями" закончить работу над надстройкой (пока въехал во все нюансы, пока голова держит прокачанную информацию и руки знают что нужно делать).
Потом ведь вспоминать будет намного труднее.

Выкладываю чохом всю последовательность работы над надстройкой.

Крепится надстройка к корпусу на восьми шурупчиках, т.е. - сборно-разборная.
Казематы 152мм орудий будут закрыты створками, а вот казематы 203мм орудий будут открытыми, т.е. с откинутыми створками.
На фото щиты казематов 203мм орудий (кругленькие такие трубочки) поставлены чисто для примерки, с ними буду работать потом отдельно.

Боковые стенки надстройки оборвал у носовых казематов 152мм орудий. Сами казематы также буду делать после, т.к. там уже нужно будет организовывать стыковку казематов с пластиком бортовой брони.
Это - потом.

Прикинул и бумажную (пока) палубу спардека.

А вот всё это безобразие в разобранном виде.

На этом данная Сказка берёт технологический перерыв, т.к. краска на "сапожках" у "Трёх Святителей" уже подсохла и ждёт когда же мои руки возьмутся за модель.

На сегодня доклад окончил.

Завтра приглашаю посетить другую страничку нашего Форума.

С Уважением, Алексей.

Ни как наш адмирал решил отпуск взять? "Трех Святителей" закончил (2 шт.) и решил на зимнем солнышке позагорать?

и решил на зимнем солнышке позагорать?

Всем привет!

Ну, "позагорать-непозагорать", а ведь кроме нашего хобби есть на белом свете ещё куча всего очень интересного!
Да и хозяйственно-парковые дни ещё никто не отменял.

Так что не обессудьте, но работа идёт довольно медленно.

А ещё и праздники на носу: 23-е, 8-е (20-е, 25-е........), так потом ещё и 12 апреля....

Пока всё выглядит вот так:

Пока не выведу габариты бортовой брони, не получится подступиться к палубе полубака.

Доклад окончил.

С Уважением, Алексей.

А ещё и праздники на носу: 23-е, 8-е (20-е, 25-е........), так потом ещё и 12 апреля....

Здравия желаю, Адмирал!
А там и Майские, потом день независимости...
С Уважением, Михаил!

Ага, отмазывается, посмотрите на него!
Совсем от рук отбилссссся...
А фсё потому, что открывает папку с чертежами да записями, а там...

Новый Год тоже не за горами! Я вот думаю: зря елку выбросил!
Алексей, чем полистирол режете, в частности шпангоуты? Ножиком его как-то муторно вырезать по-моему.

о новая стройка корабельная! разрешите присоединиться

Всем привет!

Отвечаю по порядку поступивших сообщений.

1.

открывает папку с чертежами да записями, а там...

Провидец!!!!!! Обожаю пиво!!!!! Особенно Василеостровское нефильтрованное!!!!!

2.

чем полистирол режете, в частности шпангоуты? Ножиком его как-то муторно вырезать по-моему.

Так есть такой великолепный инструмент как НОЖНИЦЫ!!!!
Естественно, не маникюрные.
Для длинных резов - самое то.

Ну а "выгрызы" уже естественно олфовским ножичком.

Это самое лёгкое, что есть на модели.

С Уважением, Алексей.

Всем привет!

Во-первых - всех с Праздником!

А во-вторых - краткий отчёт о проделанной работе.

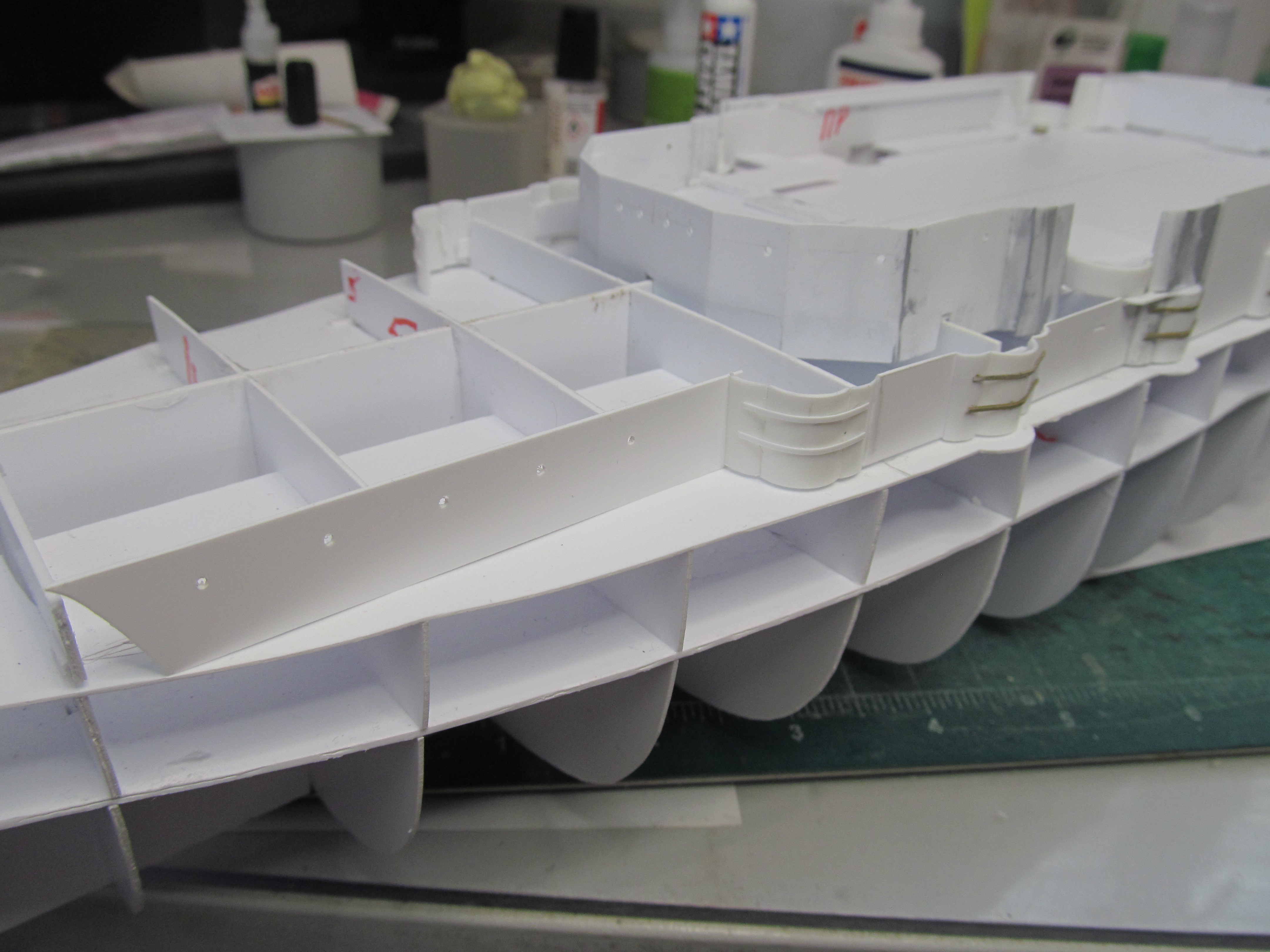

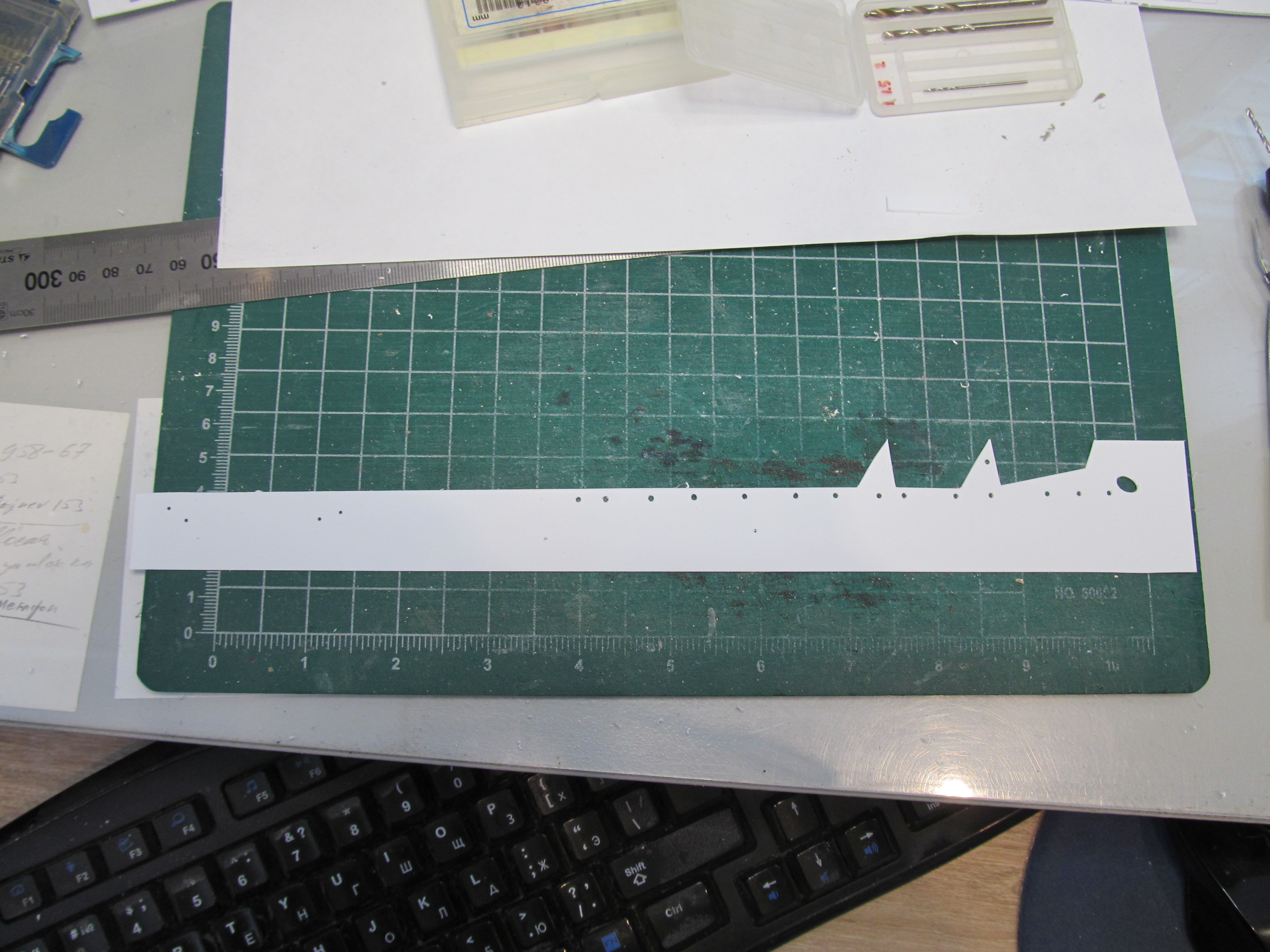

1. Подготовка бортовой брони.

2. Выравнивание.

пластик всё-таки довольно гибкий материал, и на таких узких свесах зашпаклевать ровненько не получилось.

3. Закрываю неровности ещё одним слоем пластика.

Специально сделал выступ - под него буду подводить верхний срез обшивки бортов.

На сегодня доклад окончил.

С Уважением, Алексей.

Всем привет!

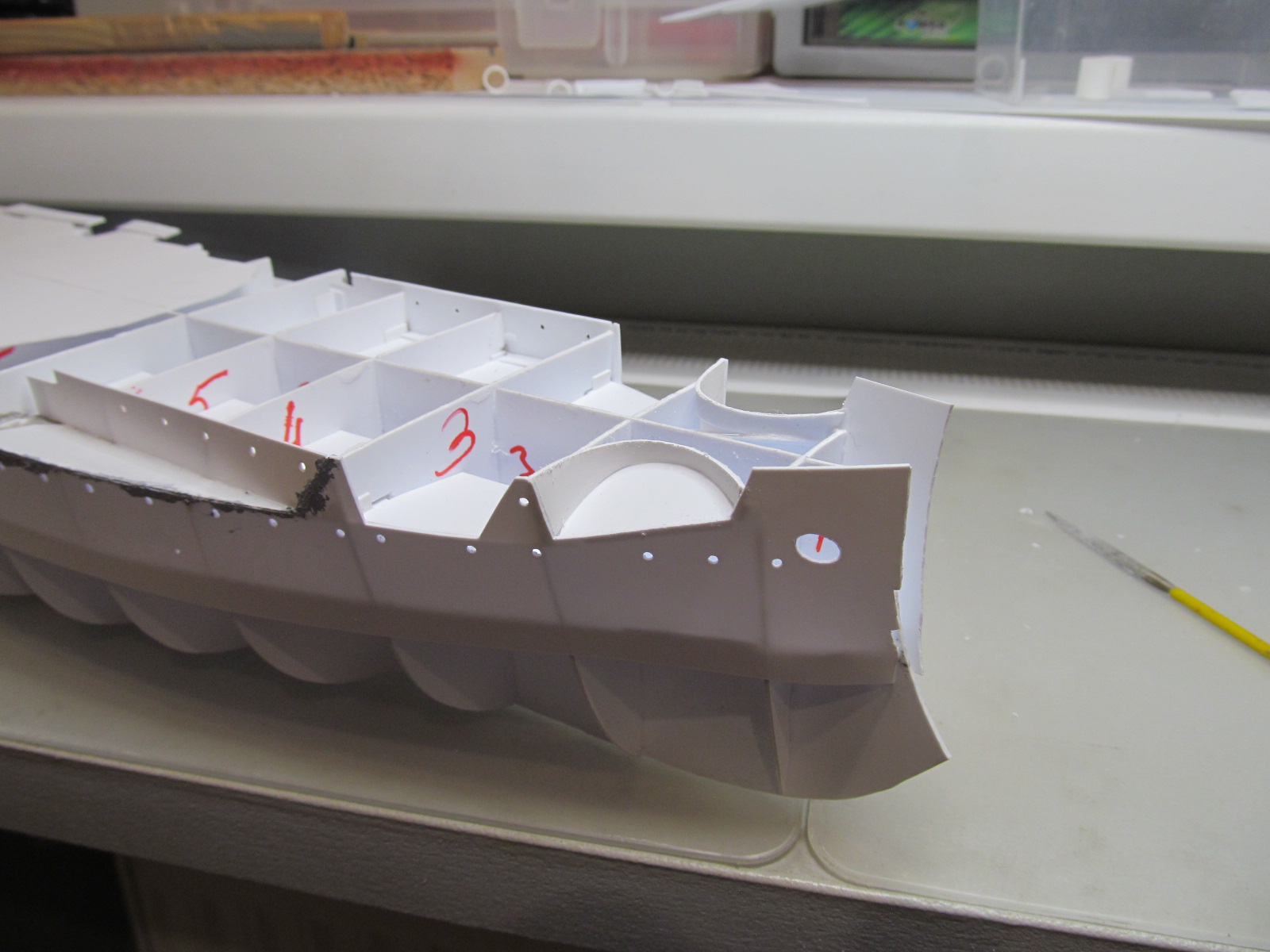

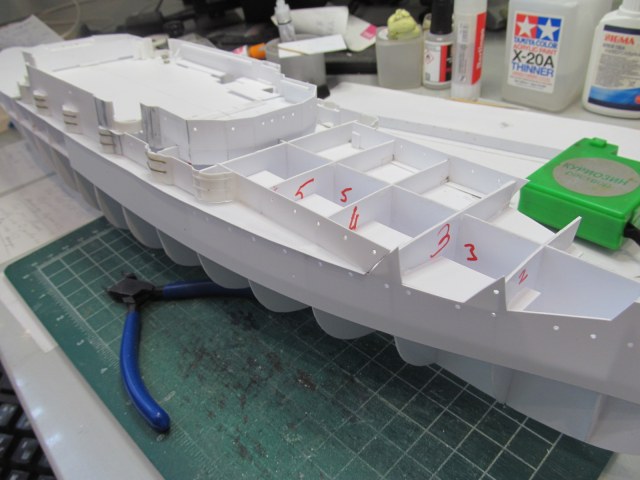

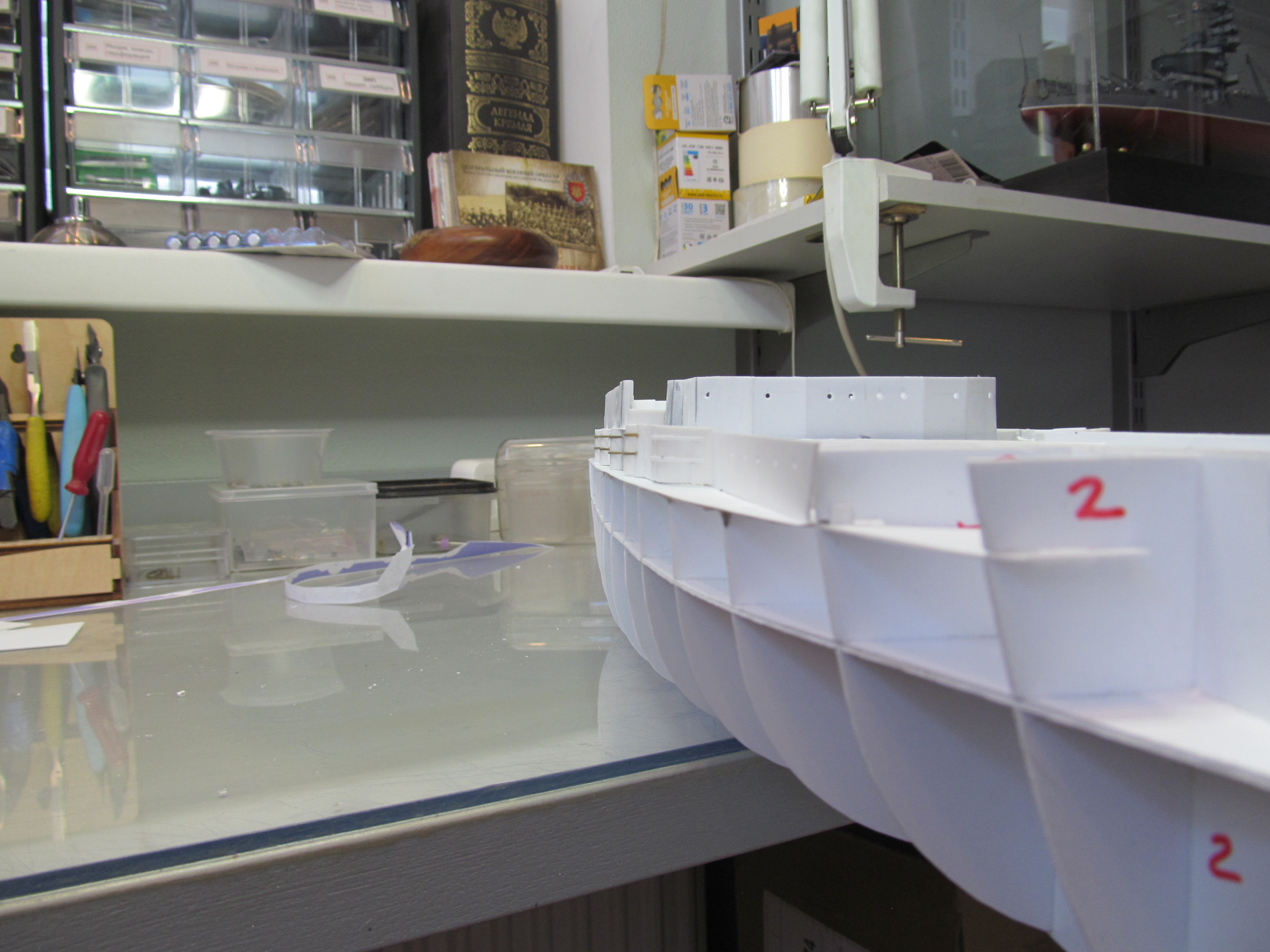

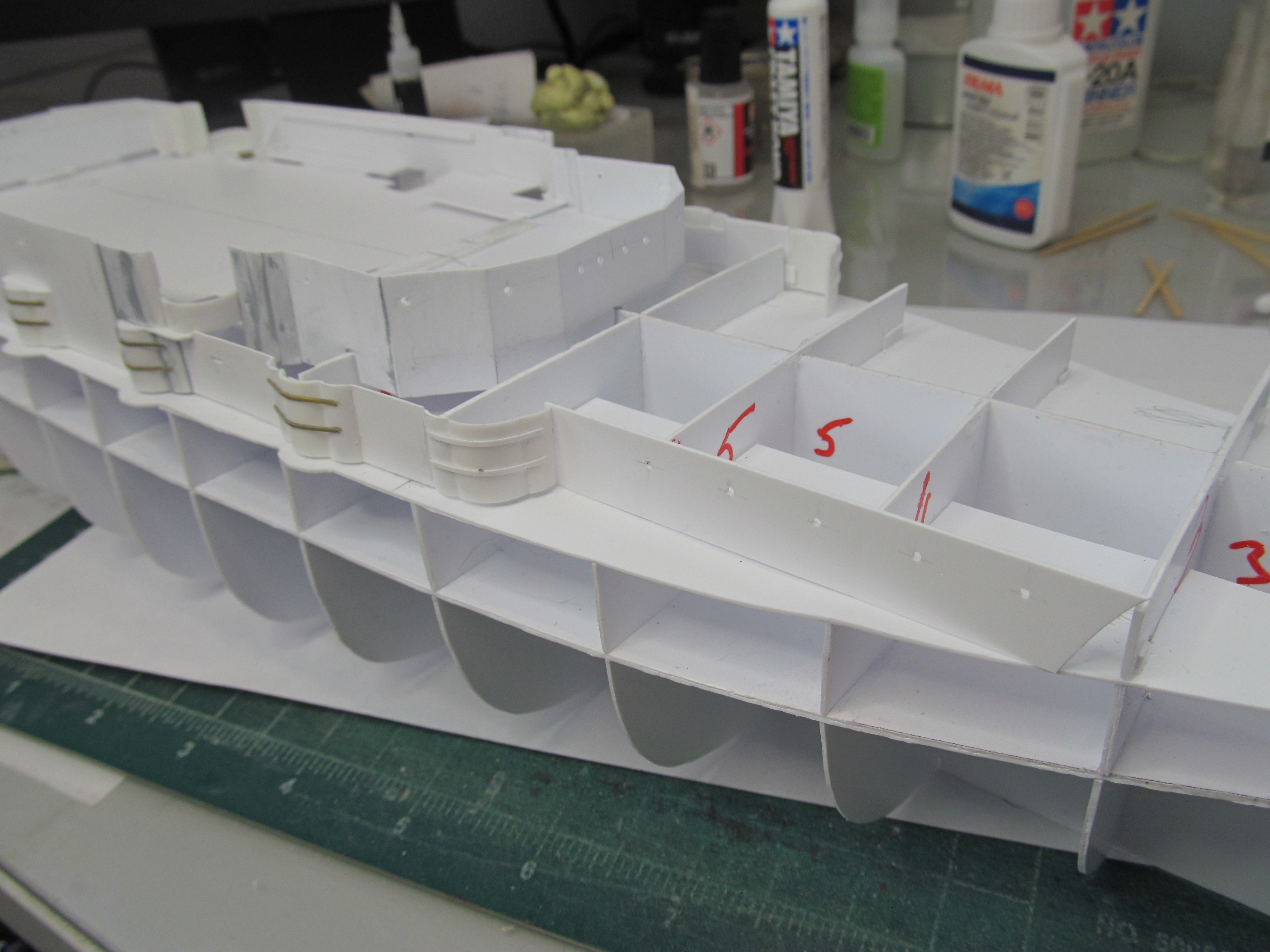

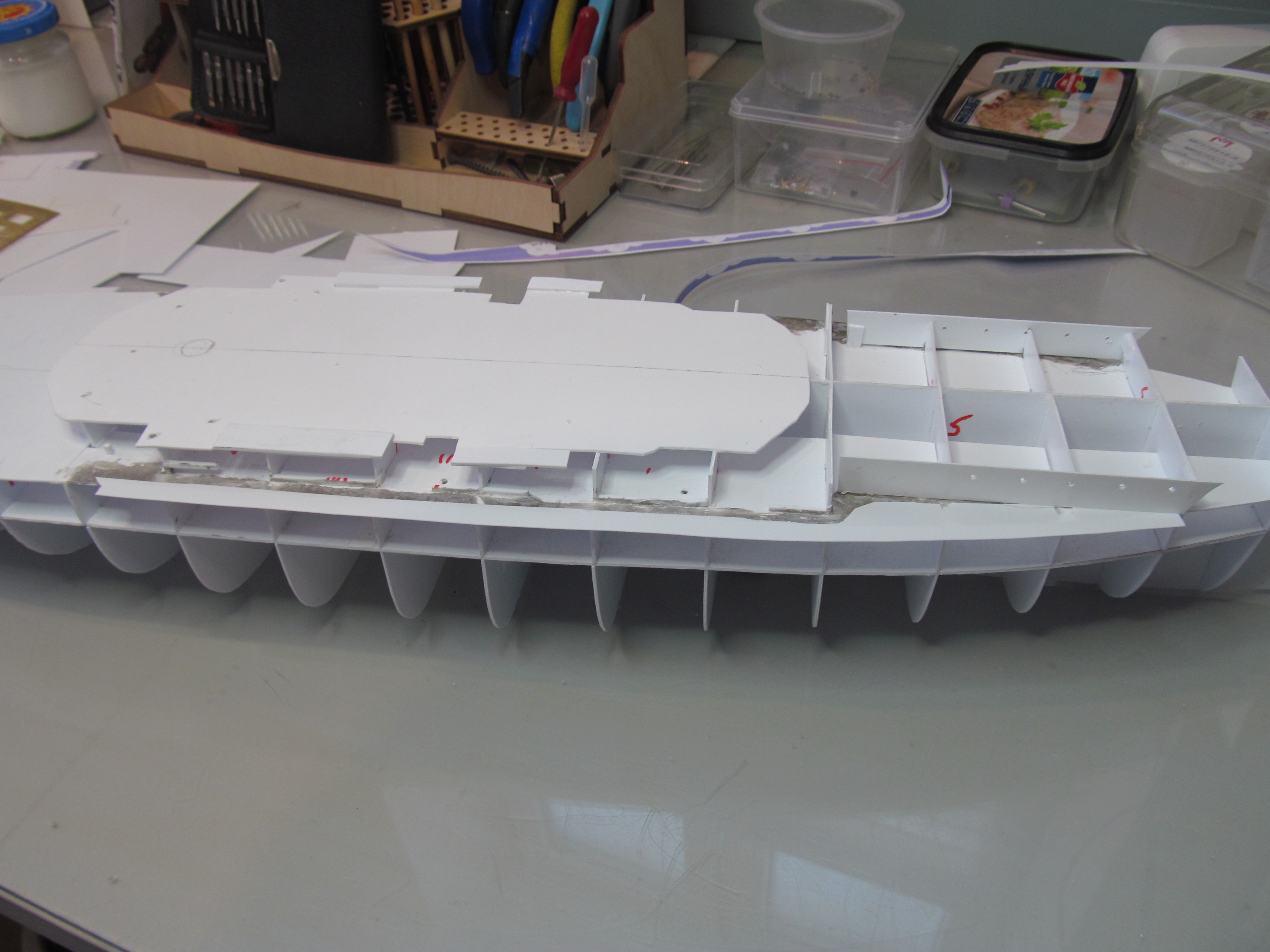

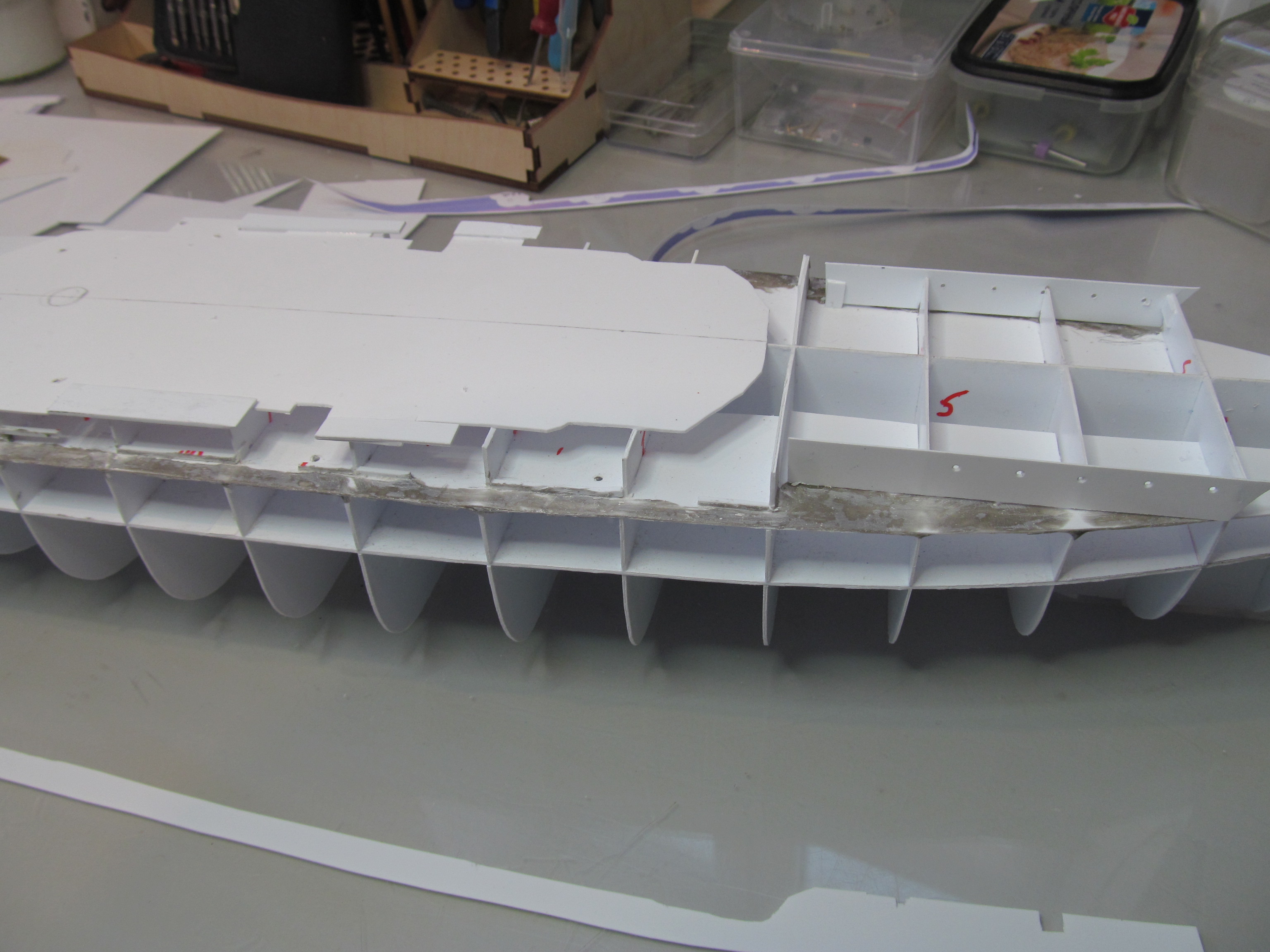

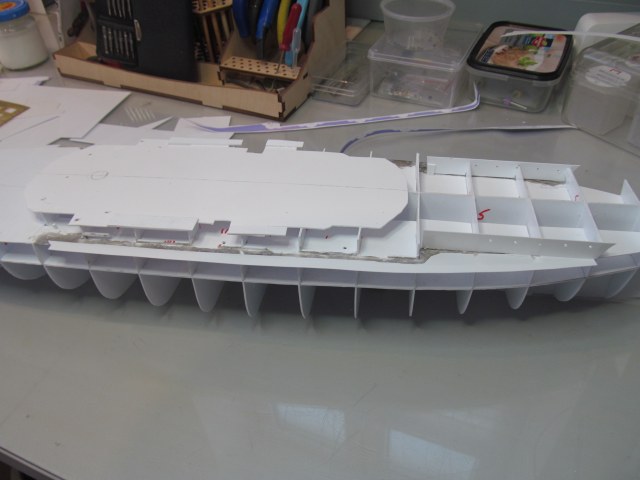

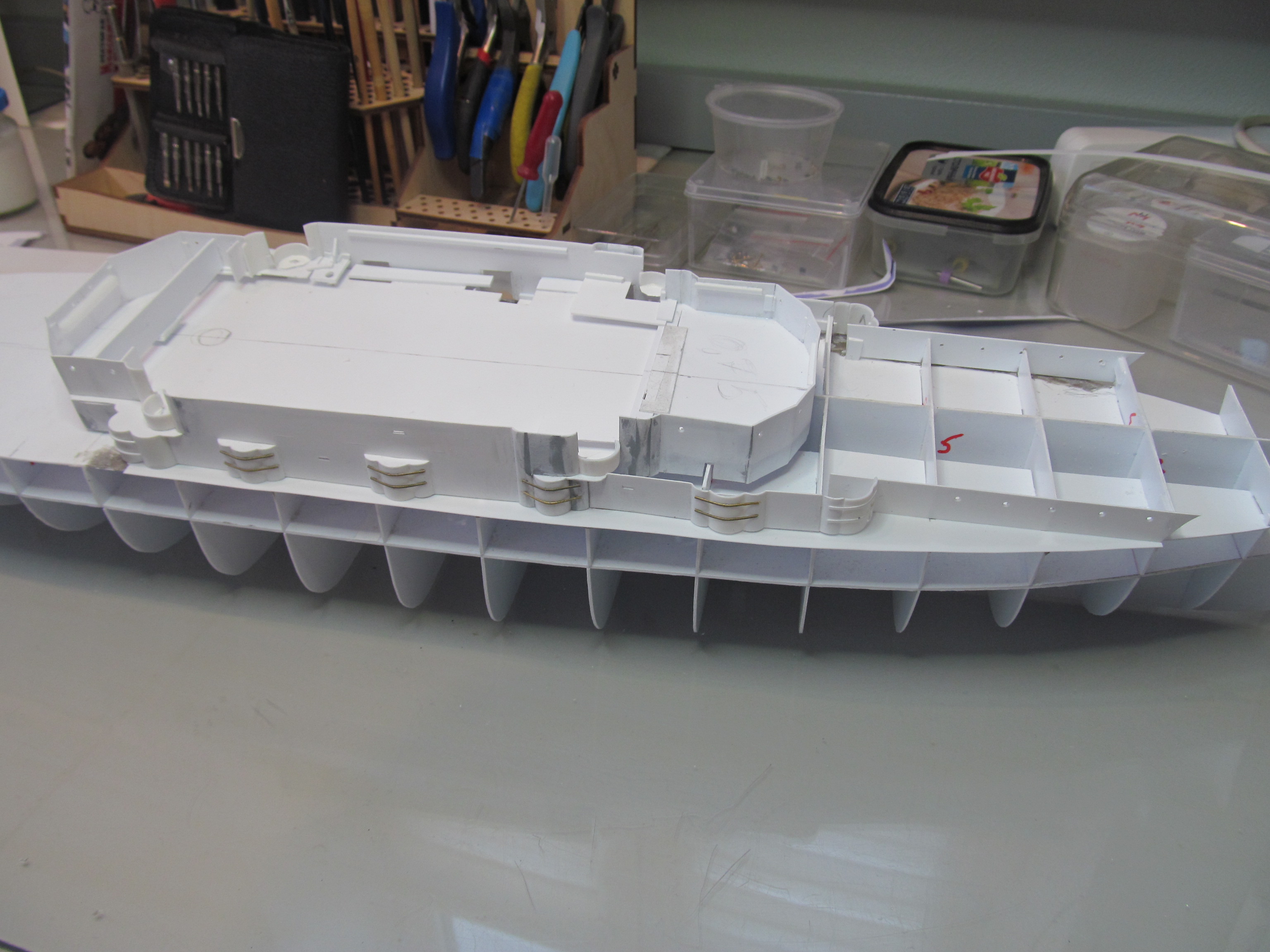

Пошёл процесс стыковки бортовой брони надстройки и бортовой брони корпуса.

А заодно и формирование контуров будущей палубы полубака.

Пока только правый борт.

На сегодня доклад окончил.

С Уважением, Алексей.

Для меня это самая интересная работа, когда вырисовываются все четче очертания корпуса корабля.

Да, пока мы все видим только гадкого утёнка.

С Уважением, Алексей.

Всем привет!

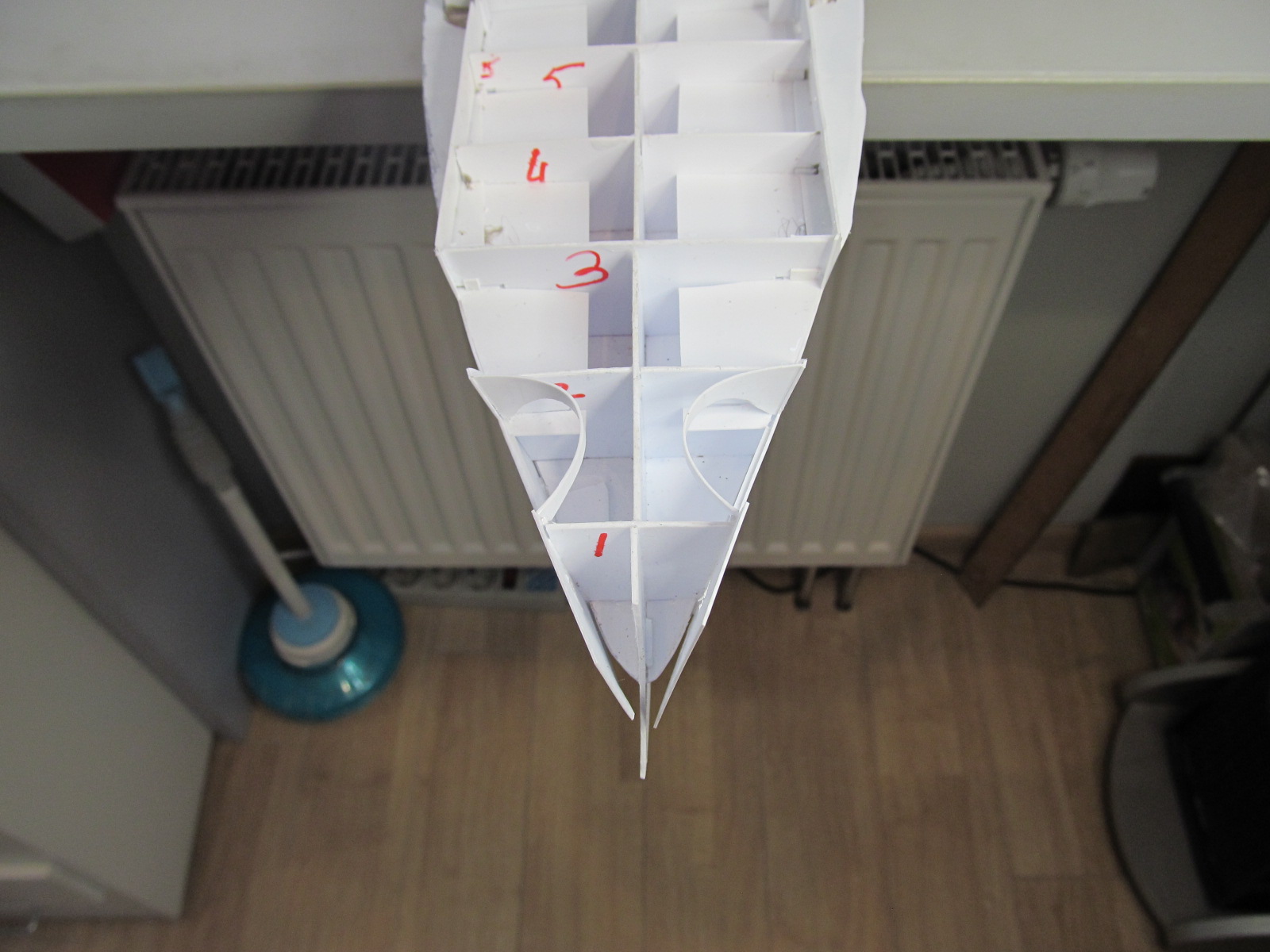

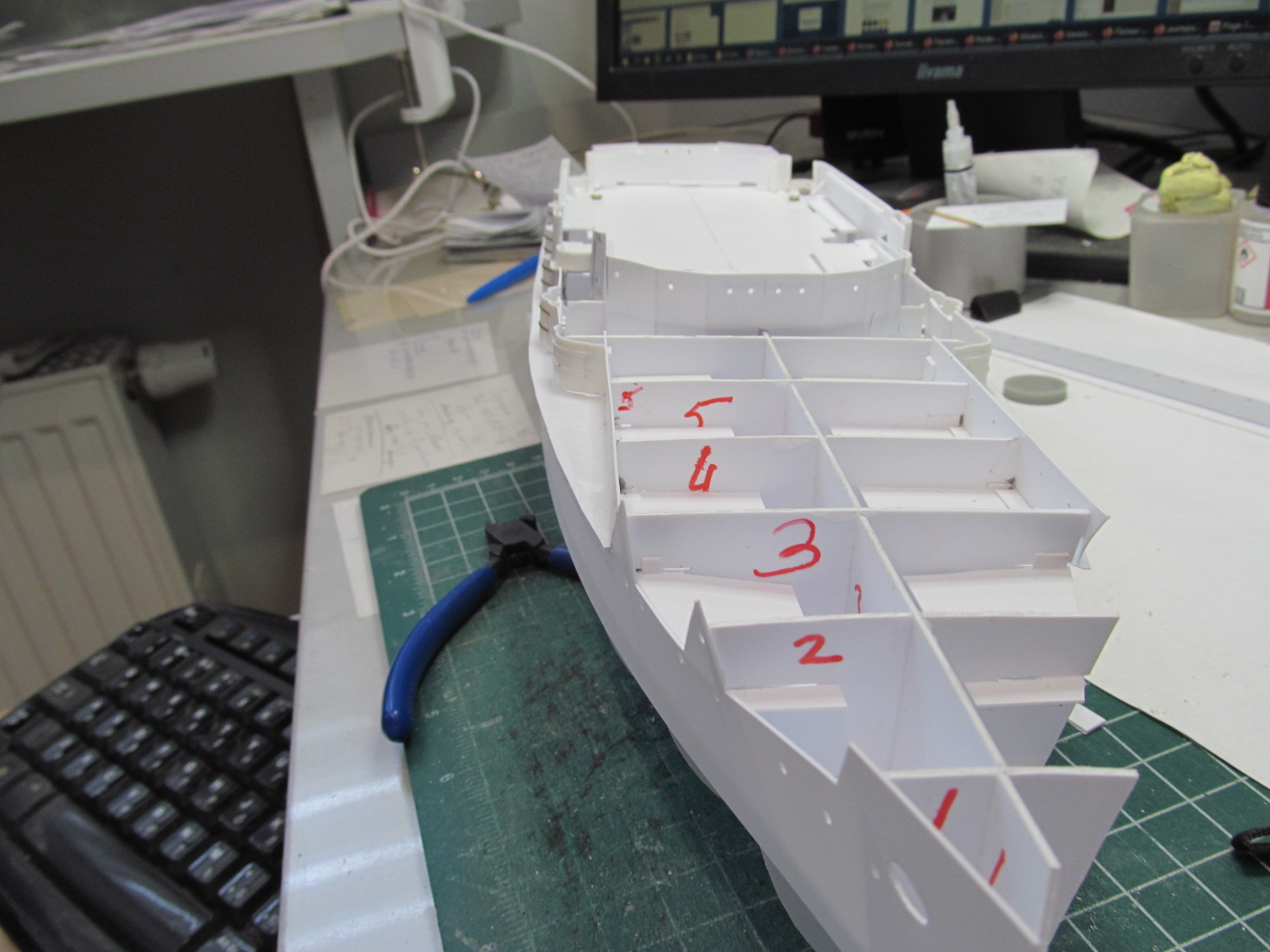

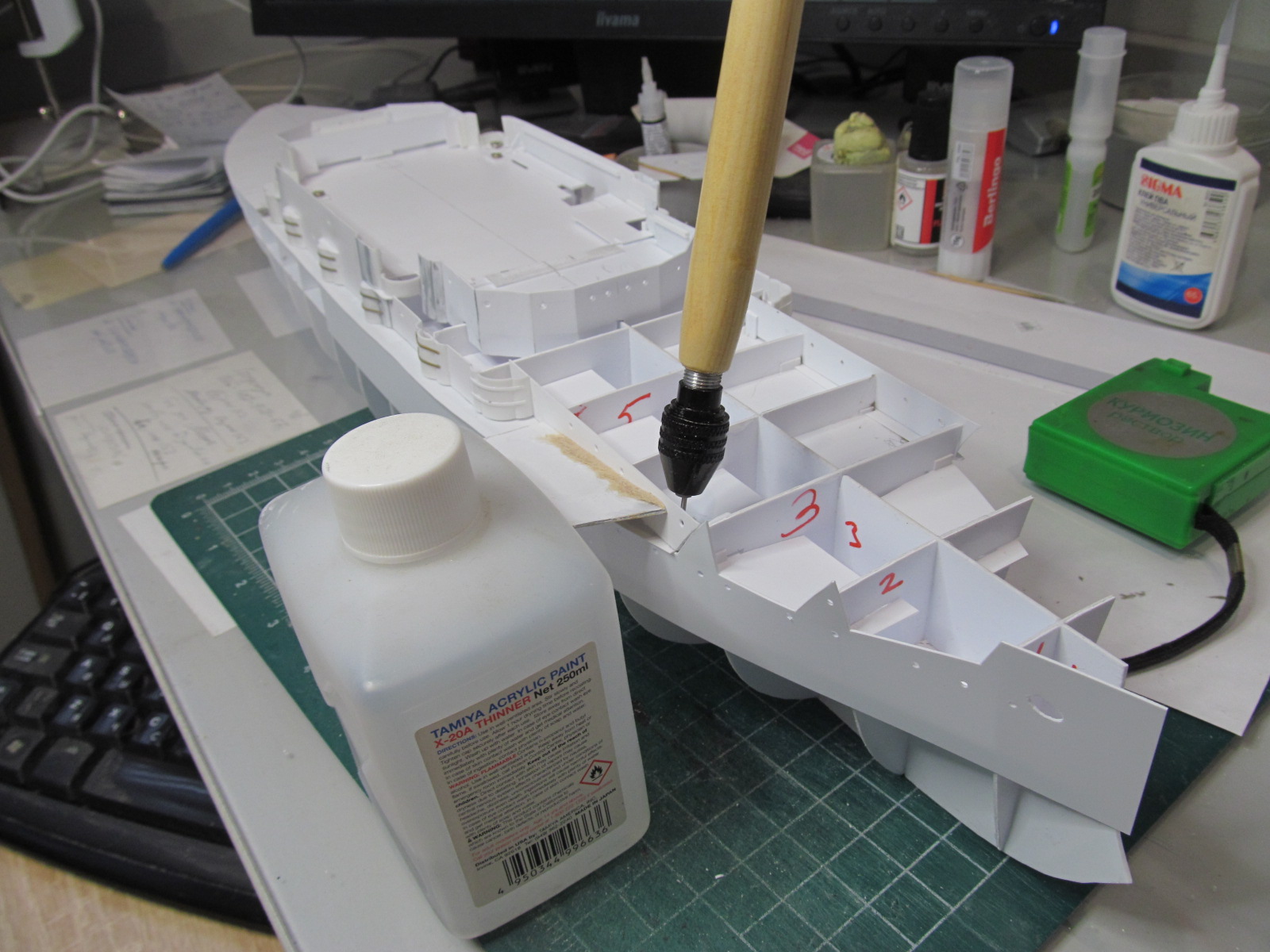

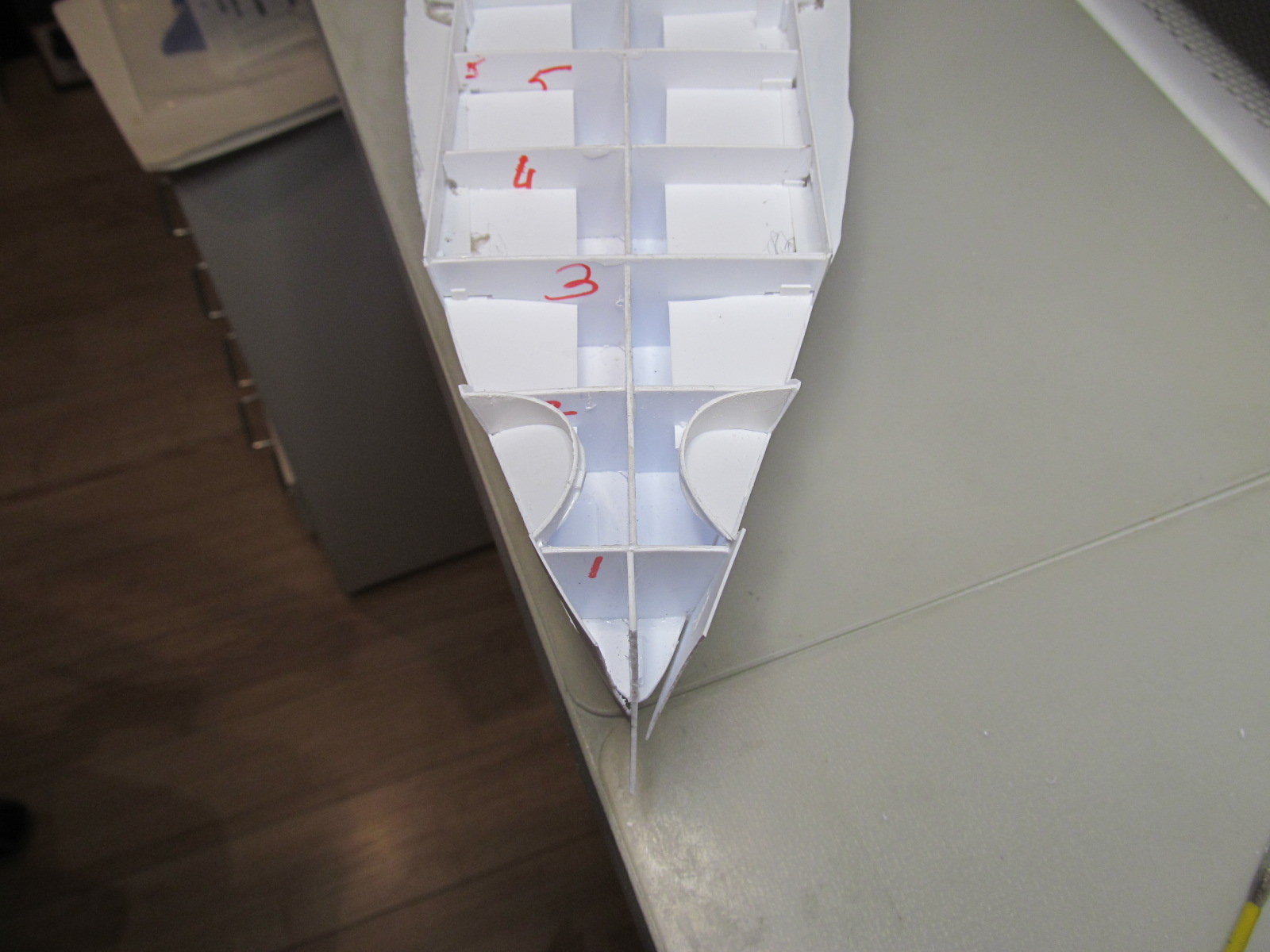

Формирую якорные полки.

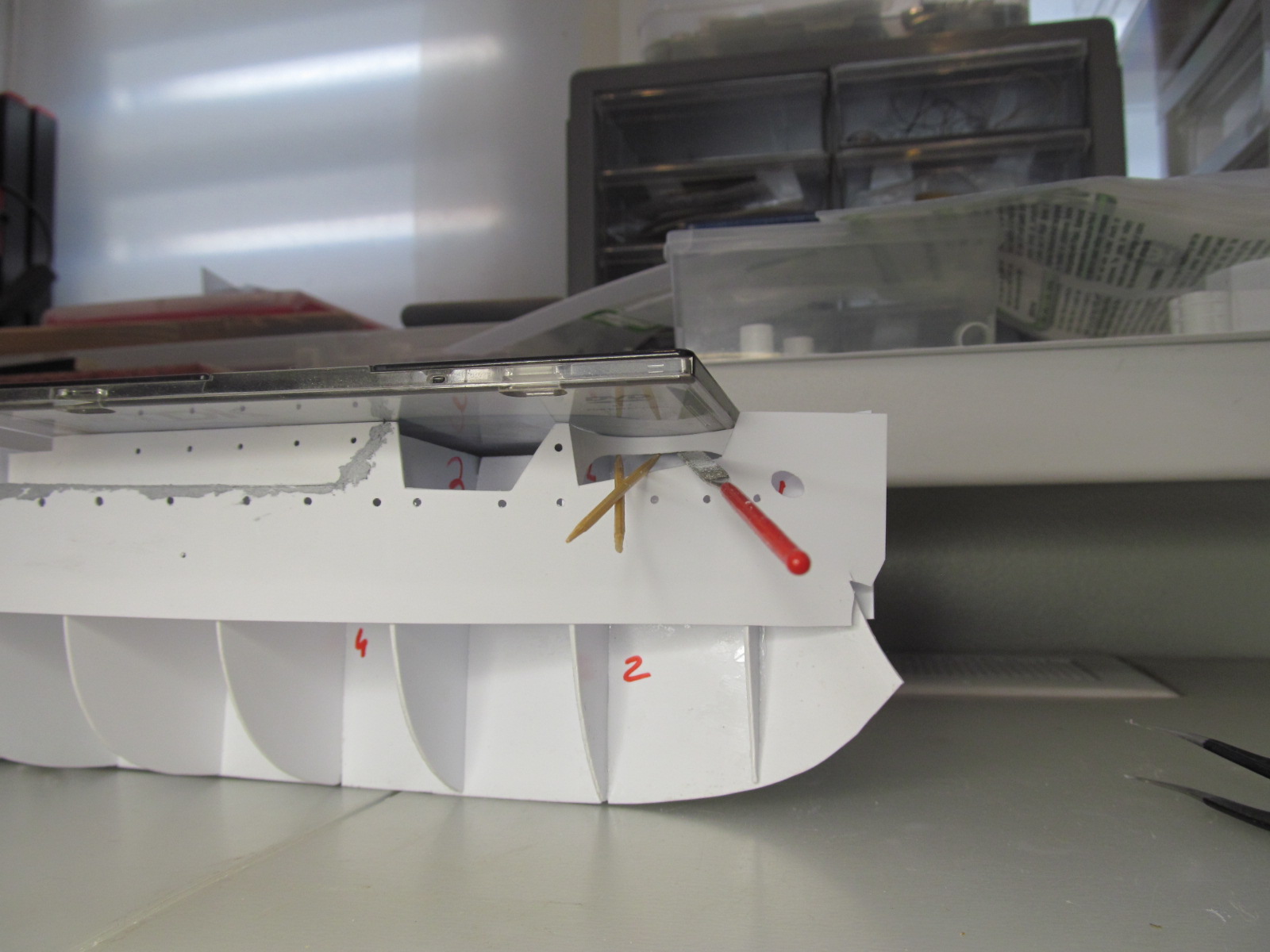

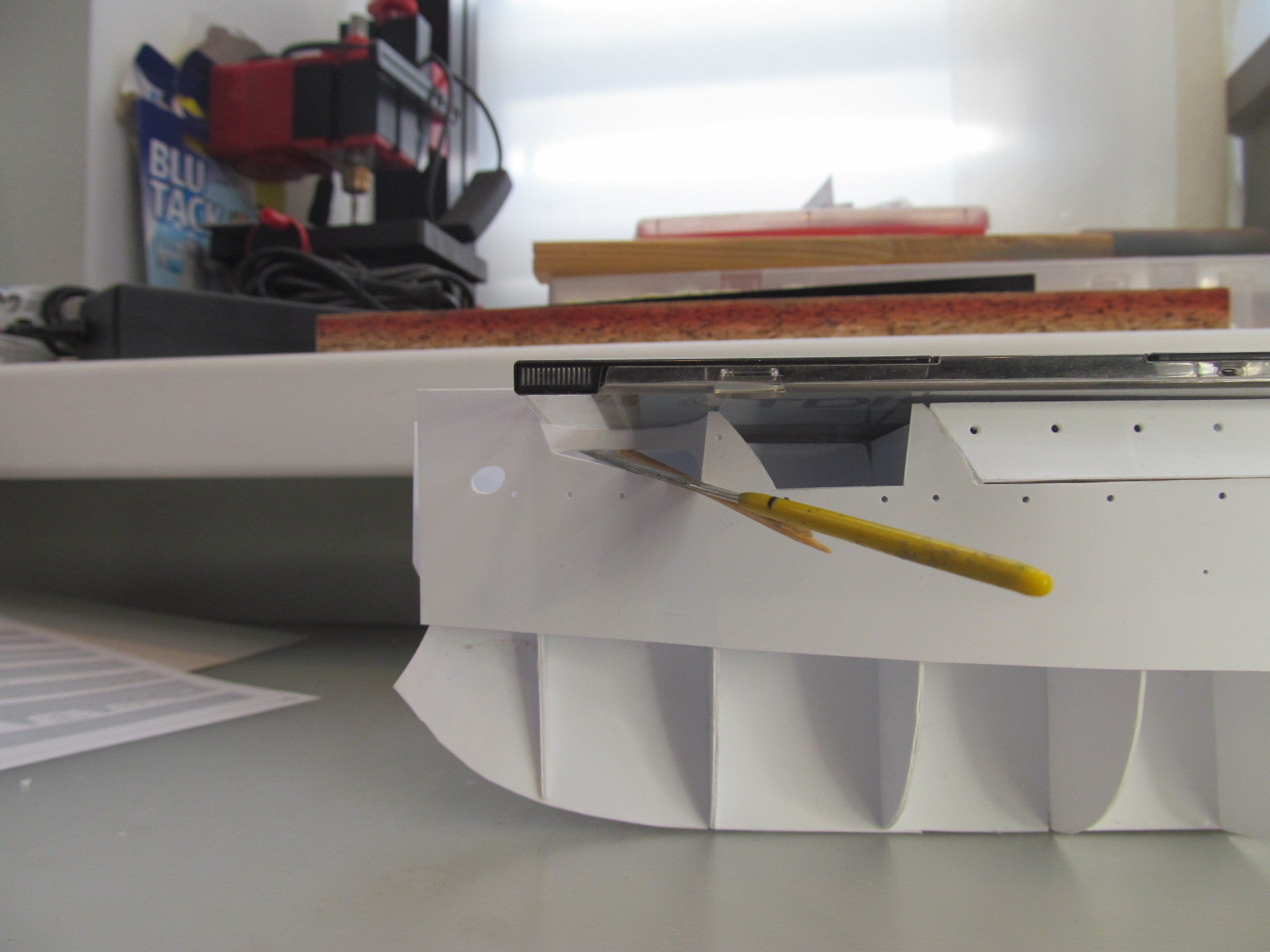

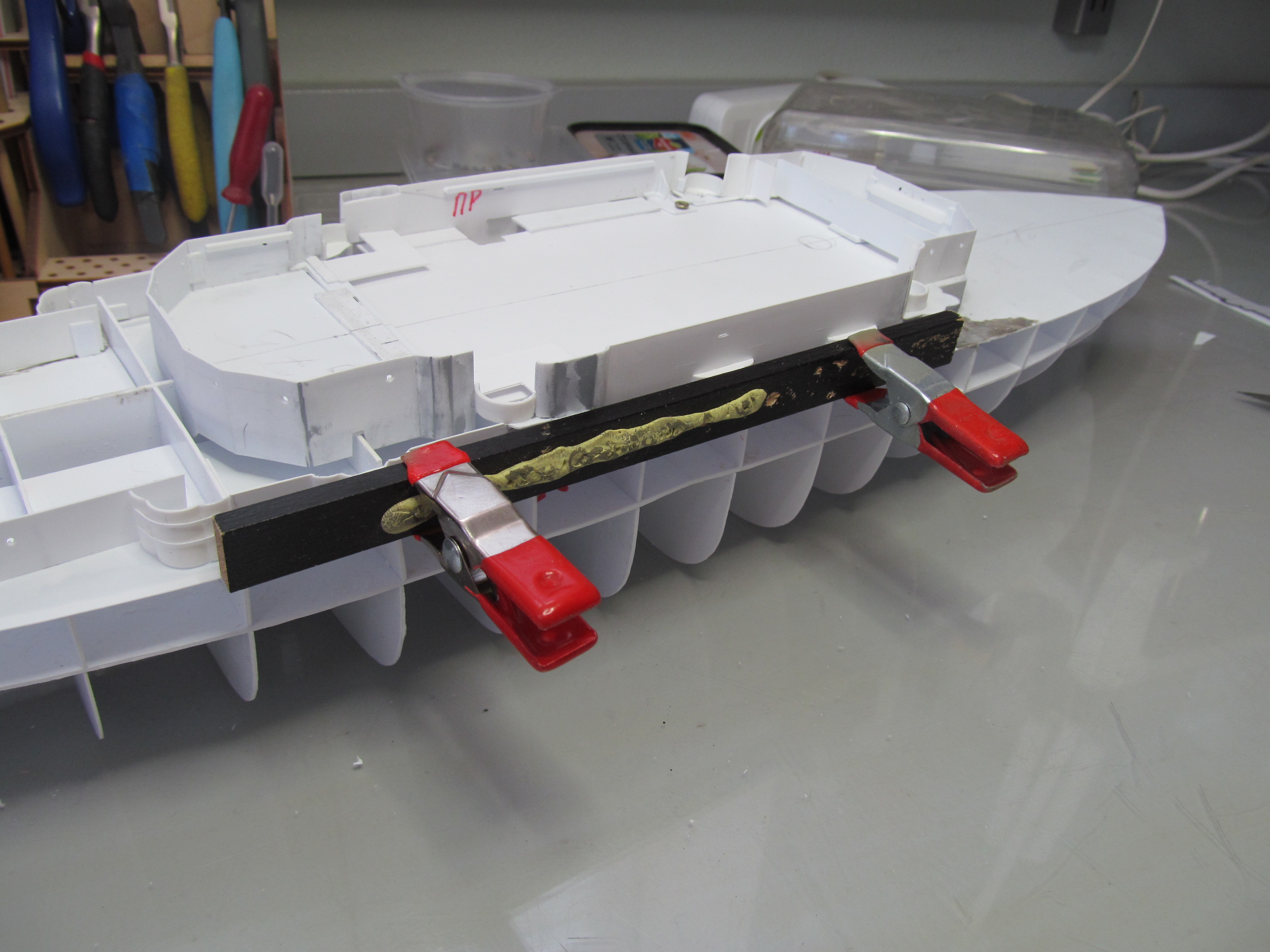

Для выравнивания уровня верхнего среза бортов пришлось использовать коробку от CD-диска.

Сохнуть.....

Доклад окончил.

С Уважением, Алексей.

Всем привет!

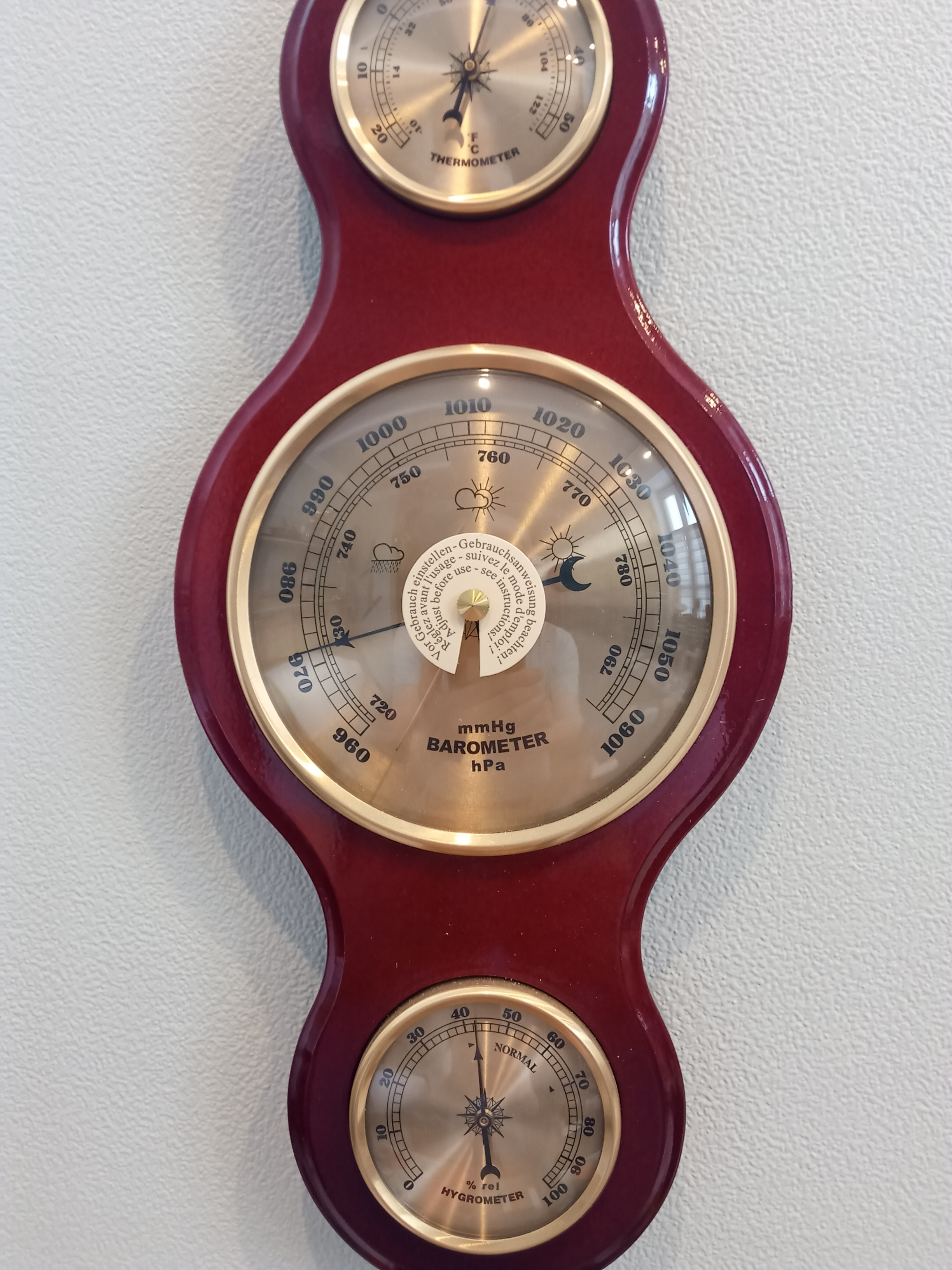

Несмотря на катастрофически низкое атмосферное давление, работа над моделью продолжается!!!!!

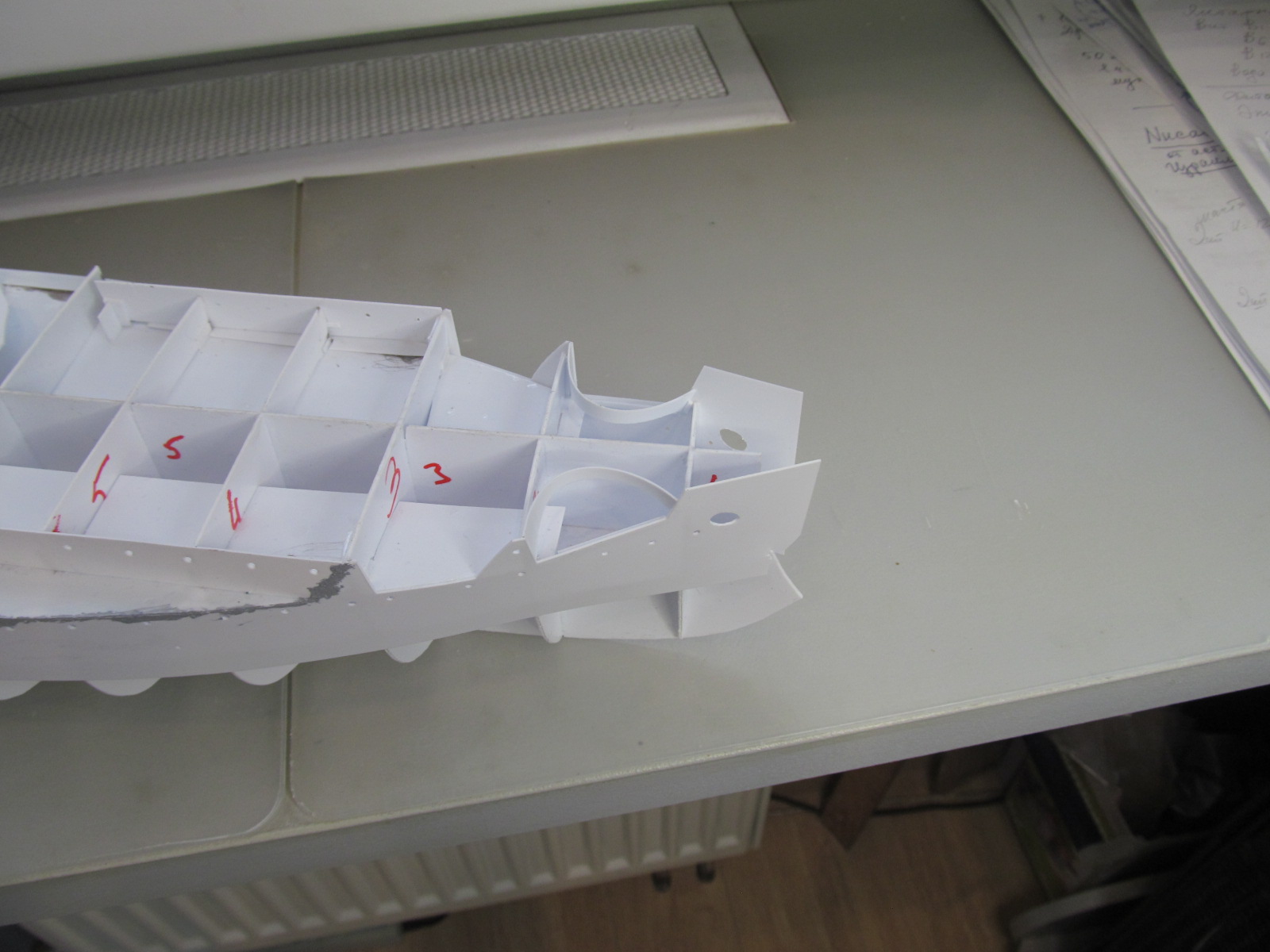

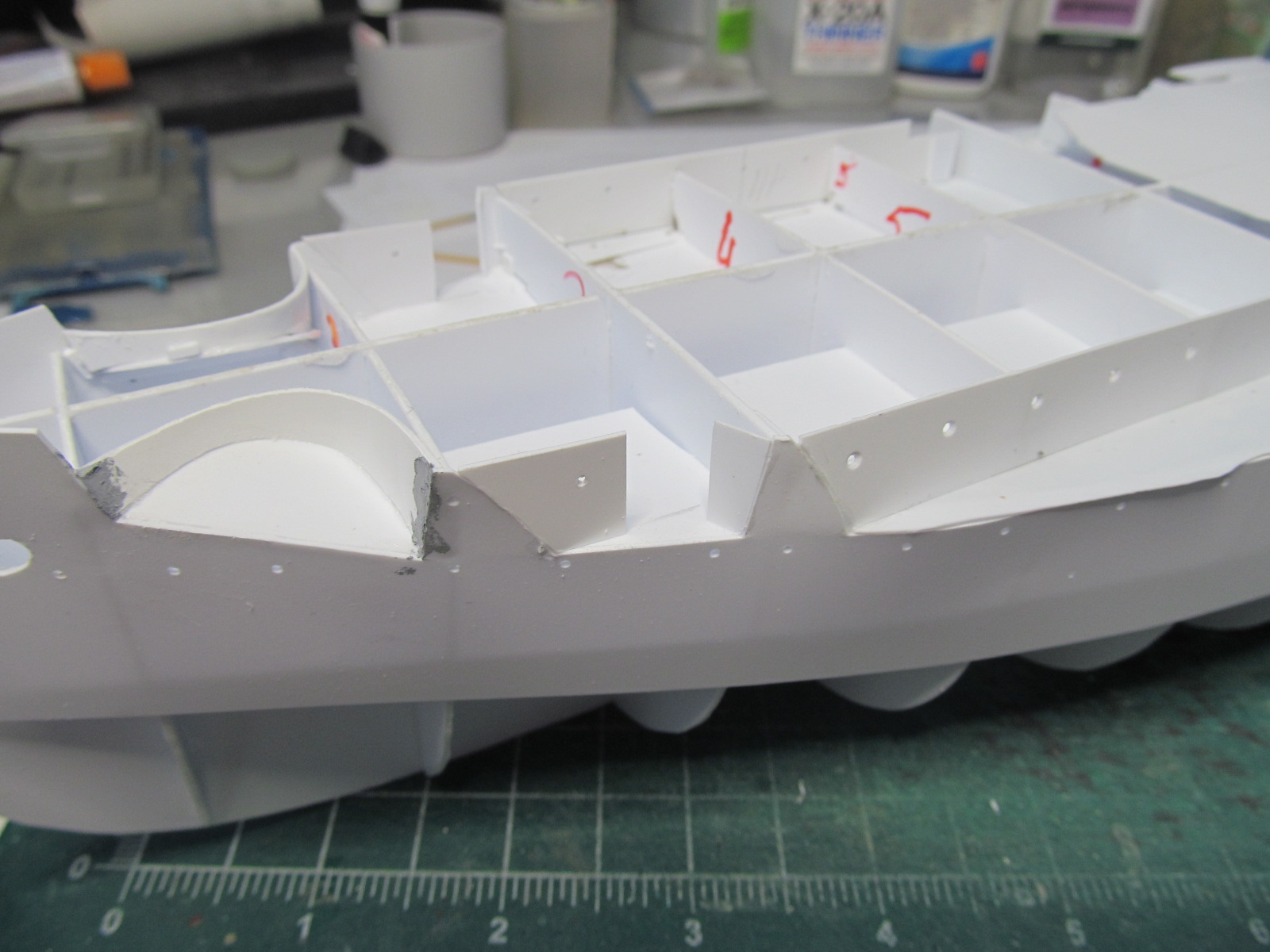

1. Помимо ограждений якорных полок появились и сами полочки....

2. Помимо самих якорных полочек установлена ещё и броня носовых казематов 75мм орудий

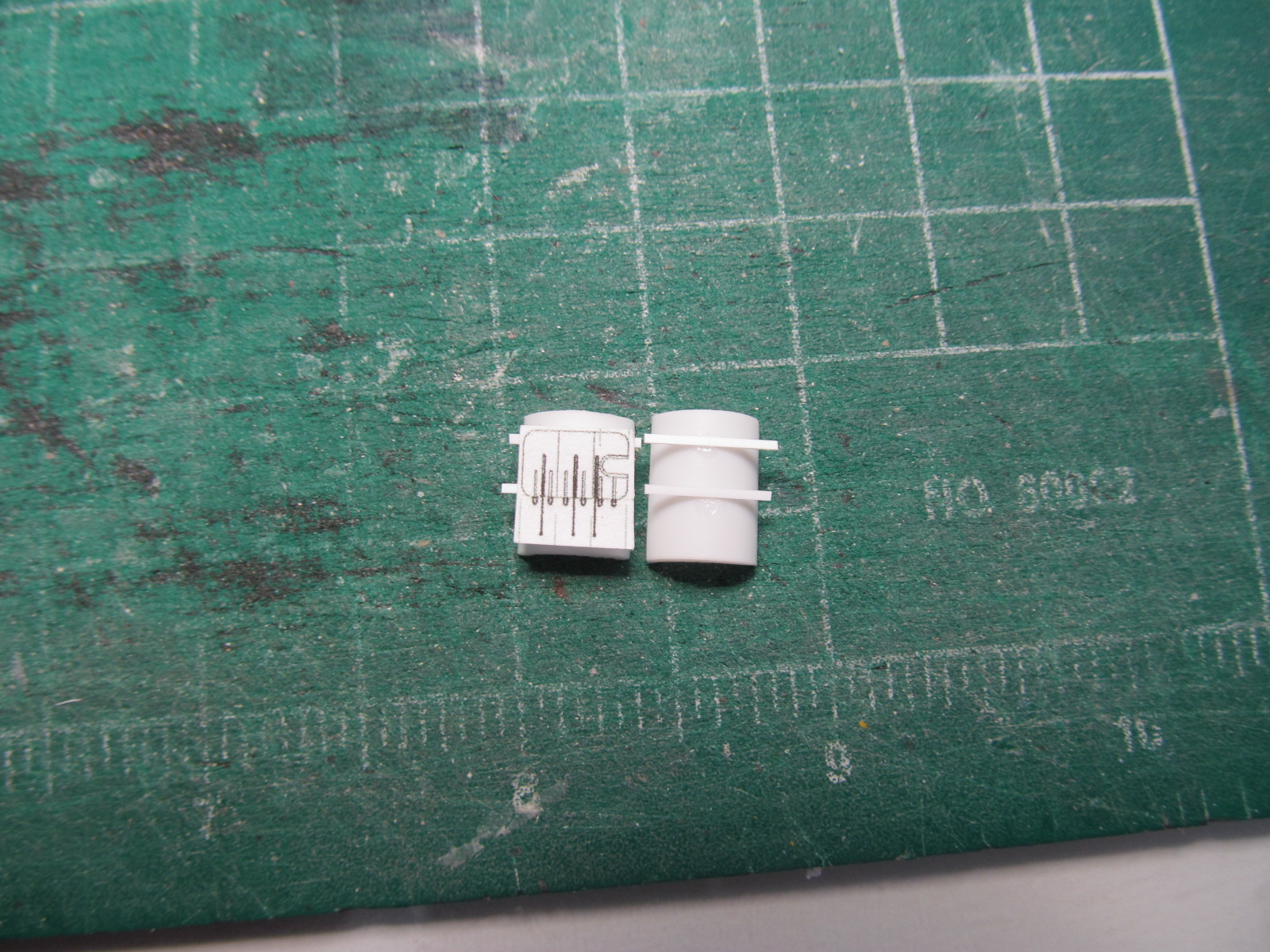

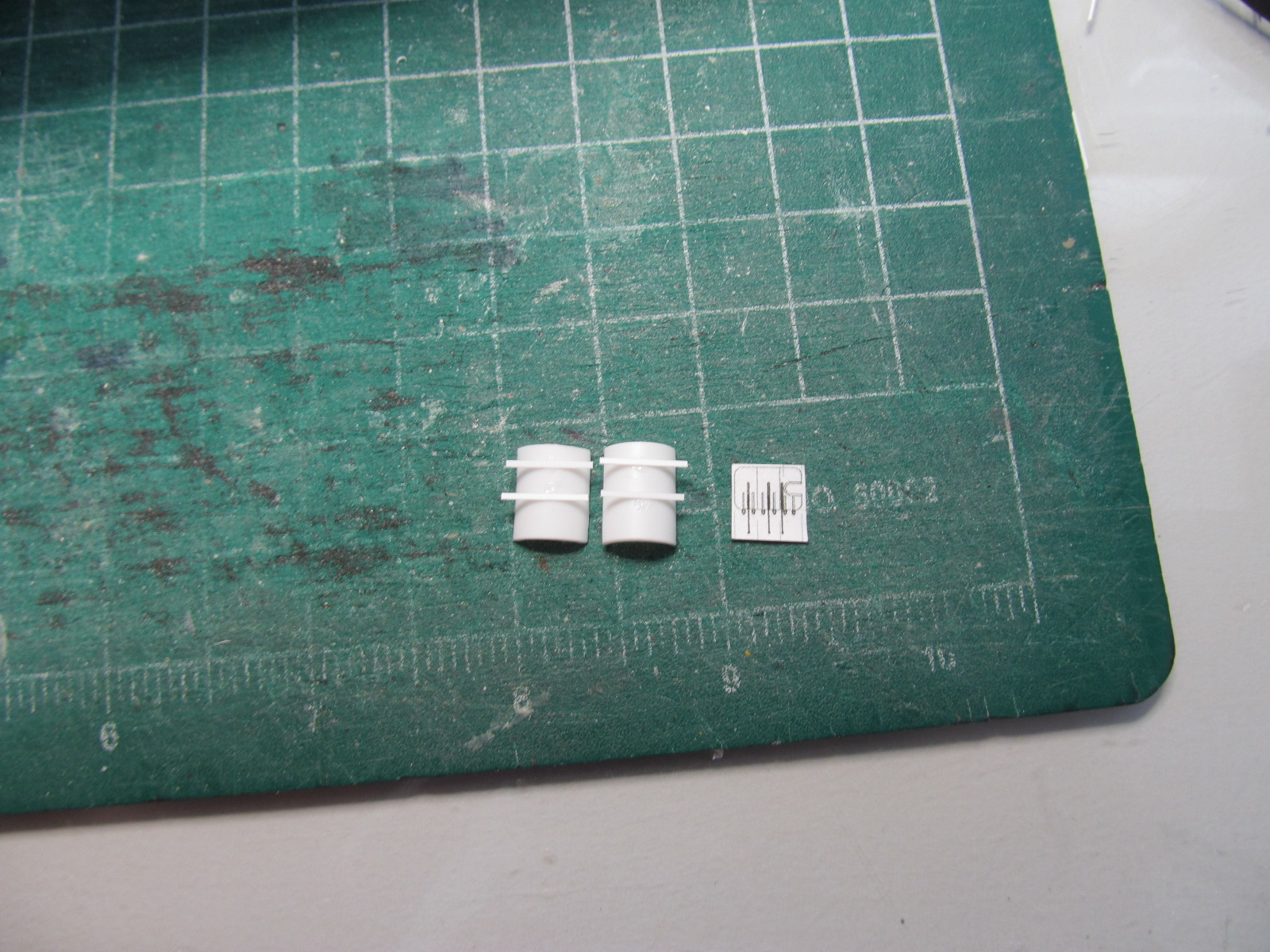

3. а дальше пошла работа над самими этими казематами

Сохнуть.......

Доклад окончил.

С Уважением, Алексей.

А в качестве створок предполагается травление или это так же заготовка?

А в качестве створок предполагается травление или это так же заготовка?

В данном случае используется бумажная распечатка створок в 200-м масштабе.

На базе этих распечаток готовлю заказ на фототравление.

На модели планирую все створки 152 и 75мм орудий сделать закрытыми, а для разнообразия казематы орудий 203мм сделать с открытыми створками.

По этим задумкам и буду заказывать фототравление.

С Уважением, Алексей.

Несмотря на катастрофически низкое атмосферное давление,

Это отмазка, чтобы лишний раз не пилить!.
У меня тоже таких отмазок много, то дети не спят, то жену, правильно уложить надо
С Уважением, Михаил!
