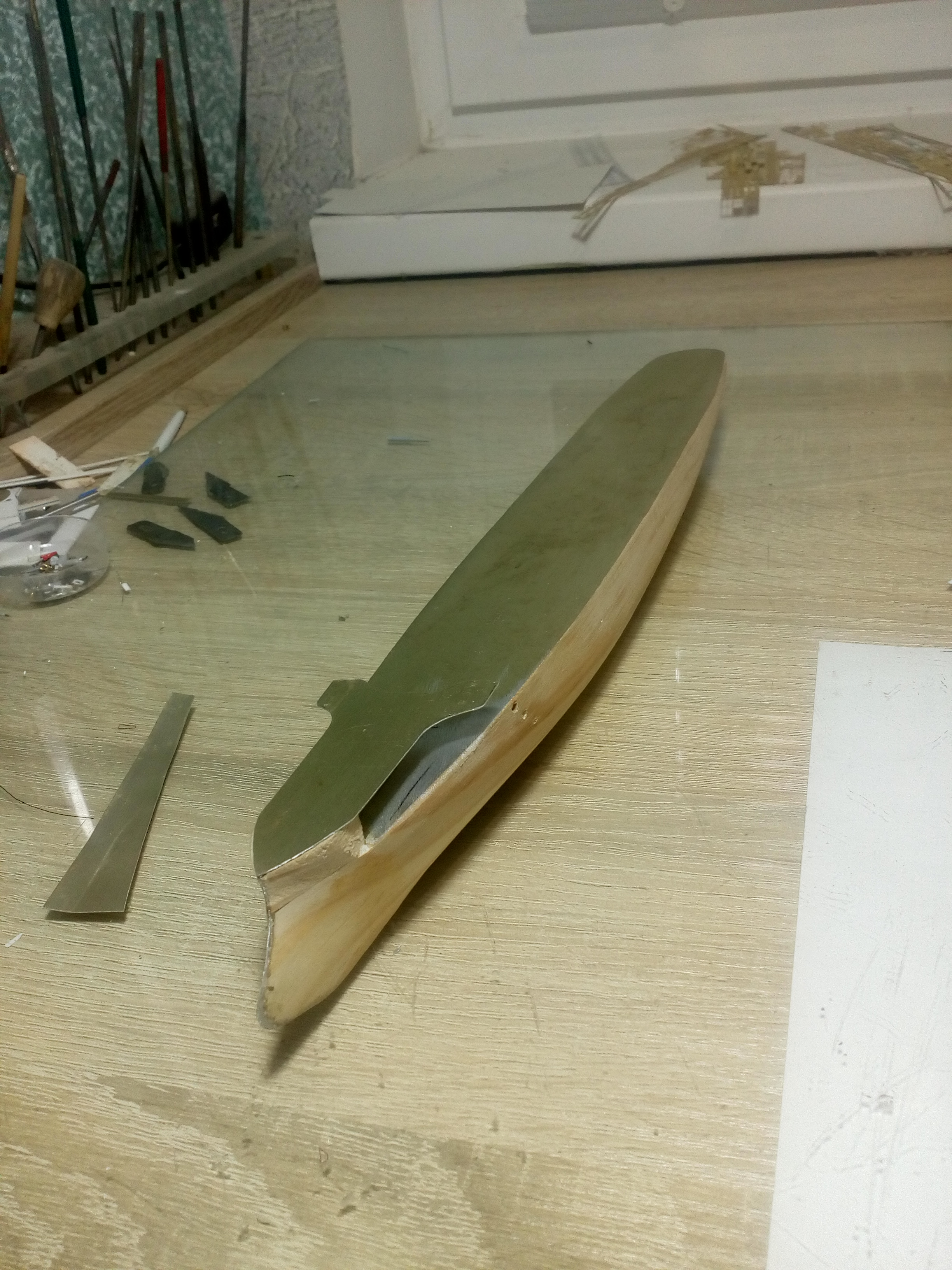

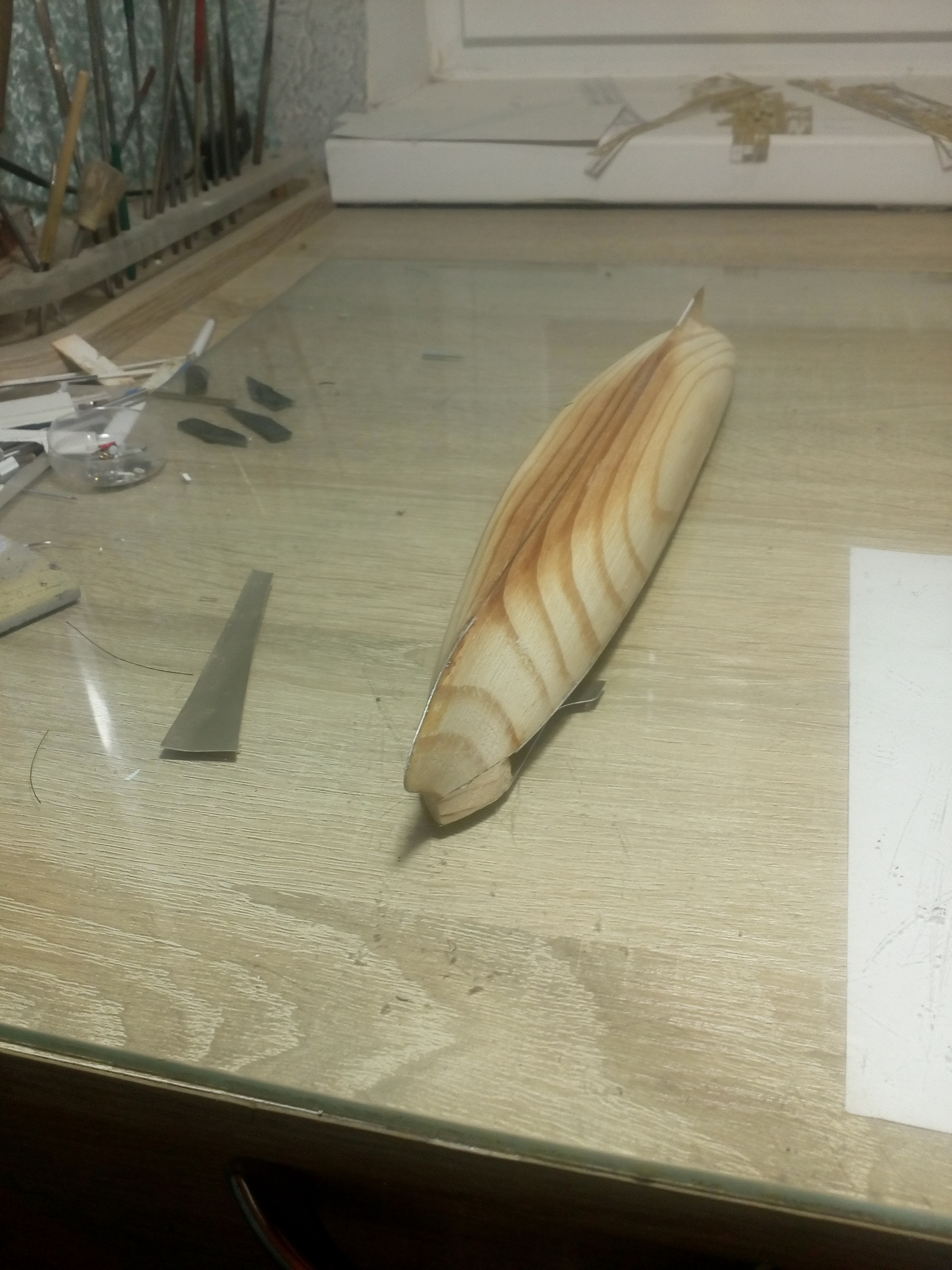

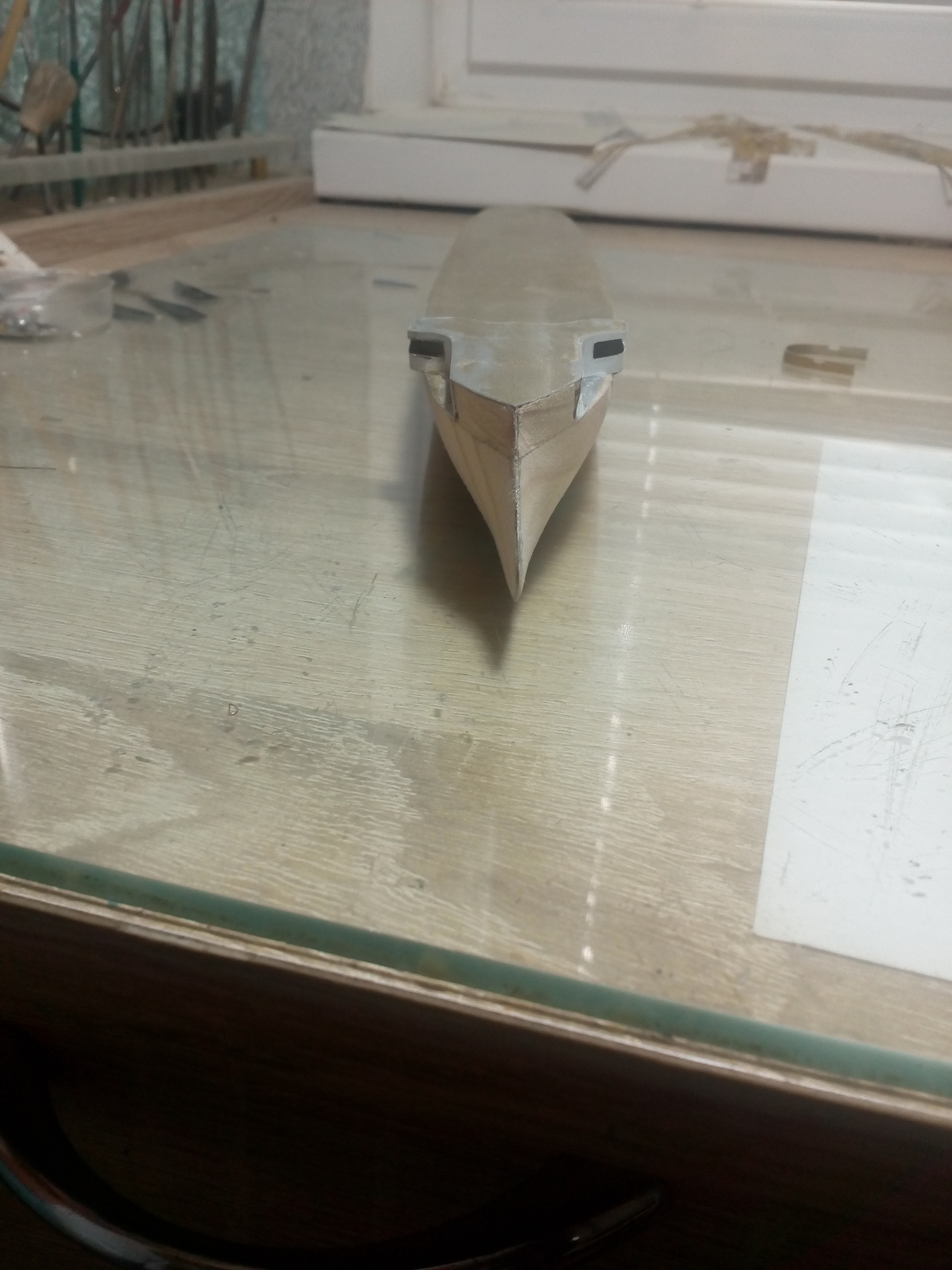

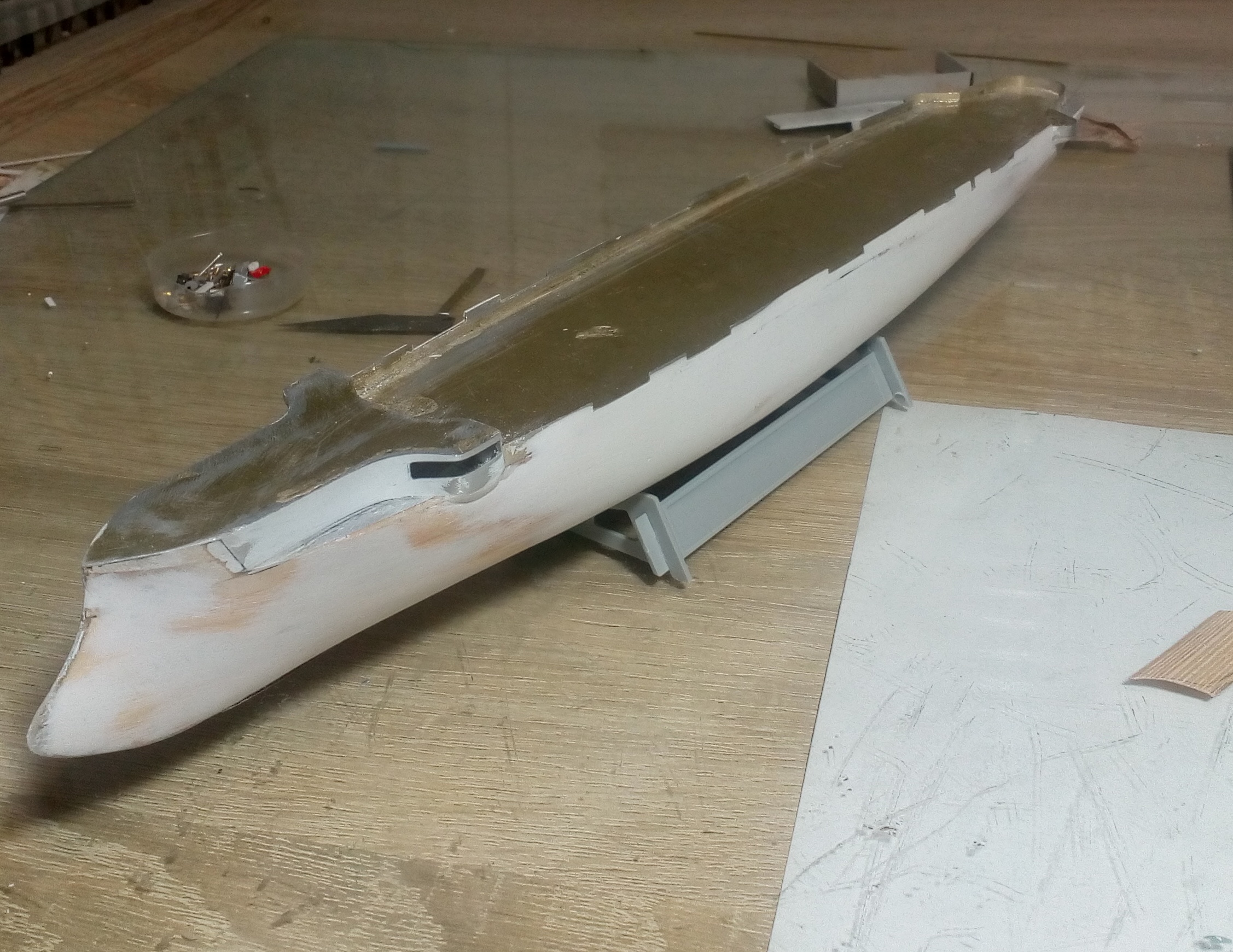

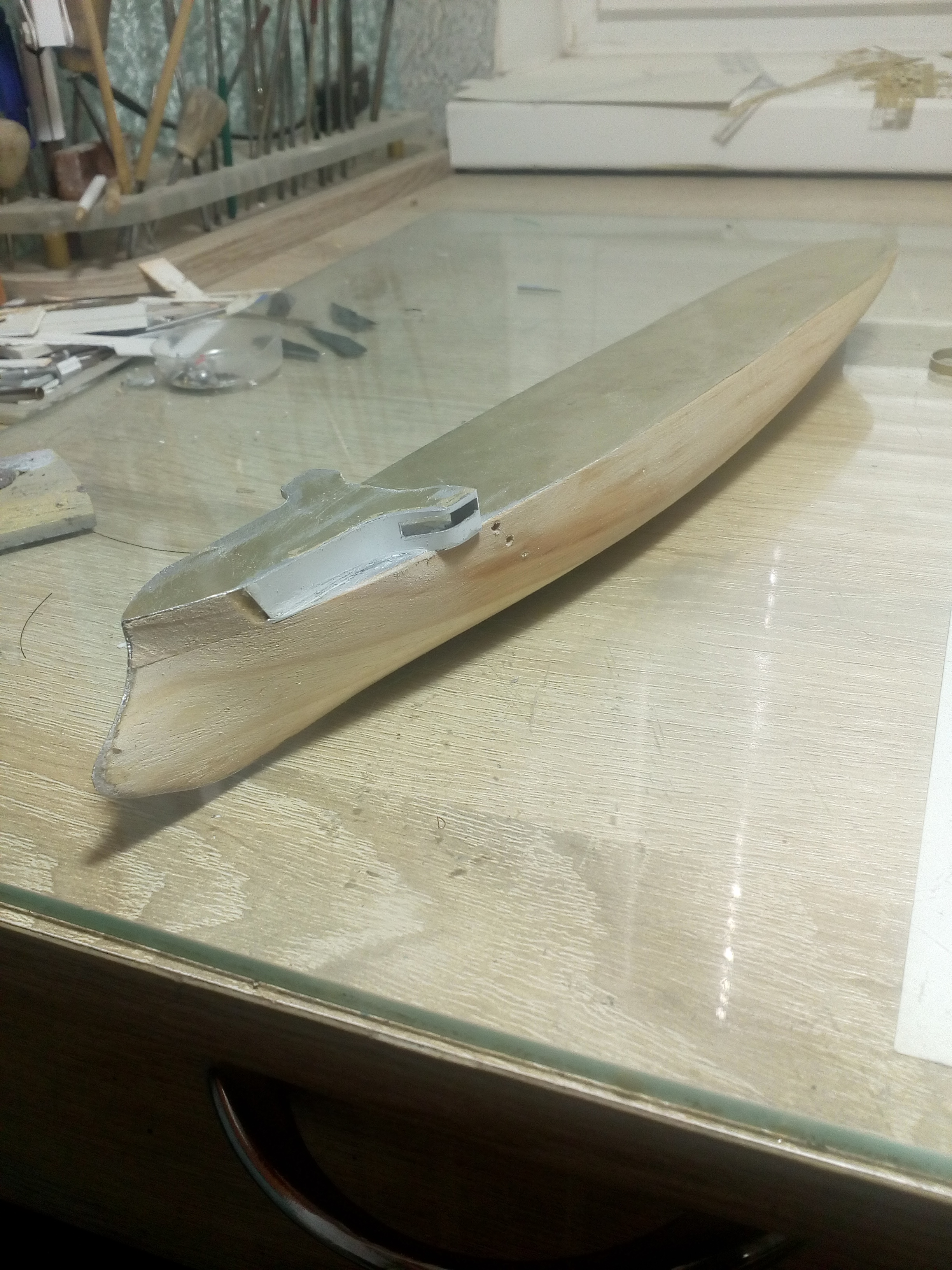

Возвращаюсь к своей любимой теме ранние рангоутные крейсера. Давно хотел его построить и вот его время пришло.Строить буду как всегда на начальный период, то есть с полным рангоутом. Подобрав подходящее полено начал стругать корпус. Пока получается что то неказистое, но надеюсь дальше будет выглядеть лучше. На полученный болван наклеил из жалюзей палубы полубака и верхнюю палубу. По итогу надеюсь получить вот такого красавца.
КОС1904
Источники светить не будете?
Попался недавно любопытный архивчик с набором фотографий с учений в Чифу. Есть несколько фото на палубе. Если надо, выложу.

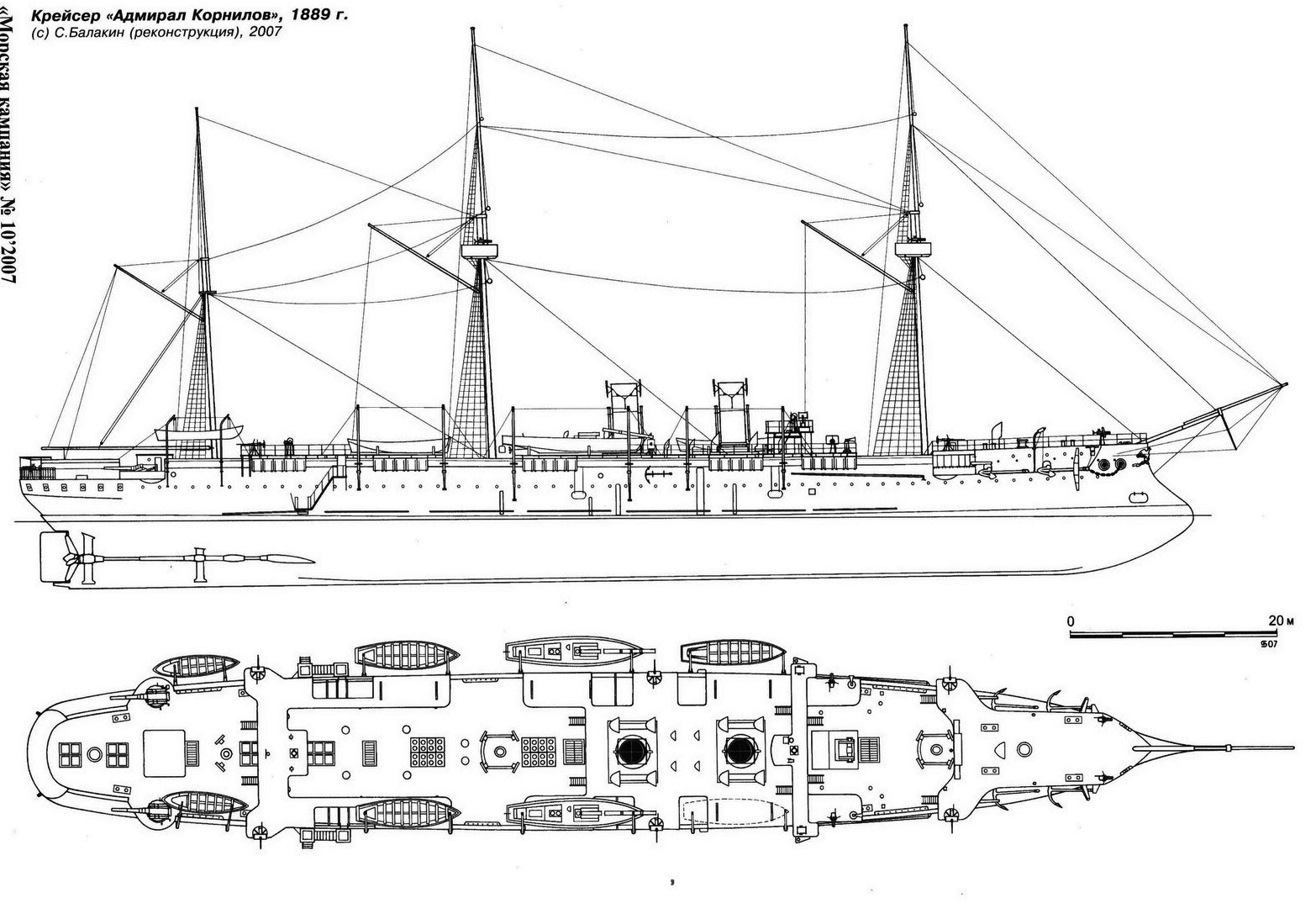

Нет спасибо, это все есть. Источники старые, это Морская компания 2007г №10, также монография Мельникова ну и фото из интернета.
Костя, поздравляю с почином! Сложный, интересный корабль, желаю, чтобы постройка модели доставила истинное удовольствие!
Подобрав подходящее полено начал стругать корпус.
Звучит как песня!
Успеха в постройке!!!
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
Нет спасибо, это все есть. Источники старые, это Морская компания 2007г №10, также монография Мельникова ну и фото из интернета.
Так есть же книга Пахомова? Это последнее, что было мздано по крейсеру.
Так есть же книга Пахомова? Это последнее, что было мздано по крейсеру.

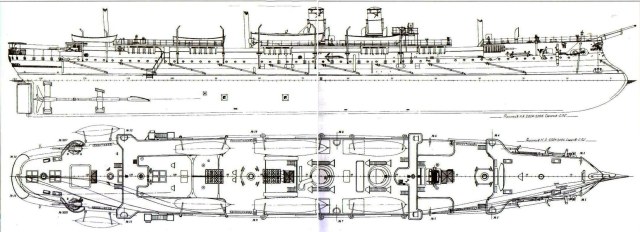

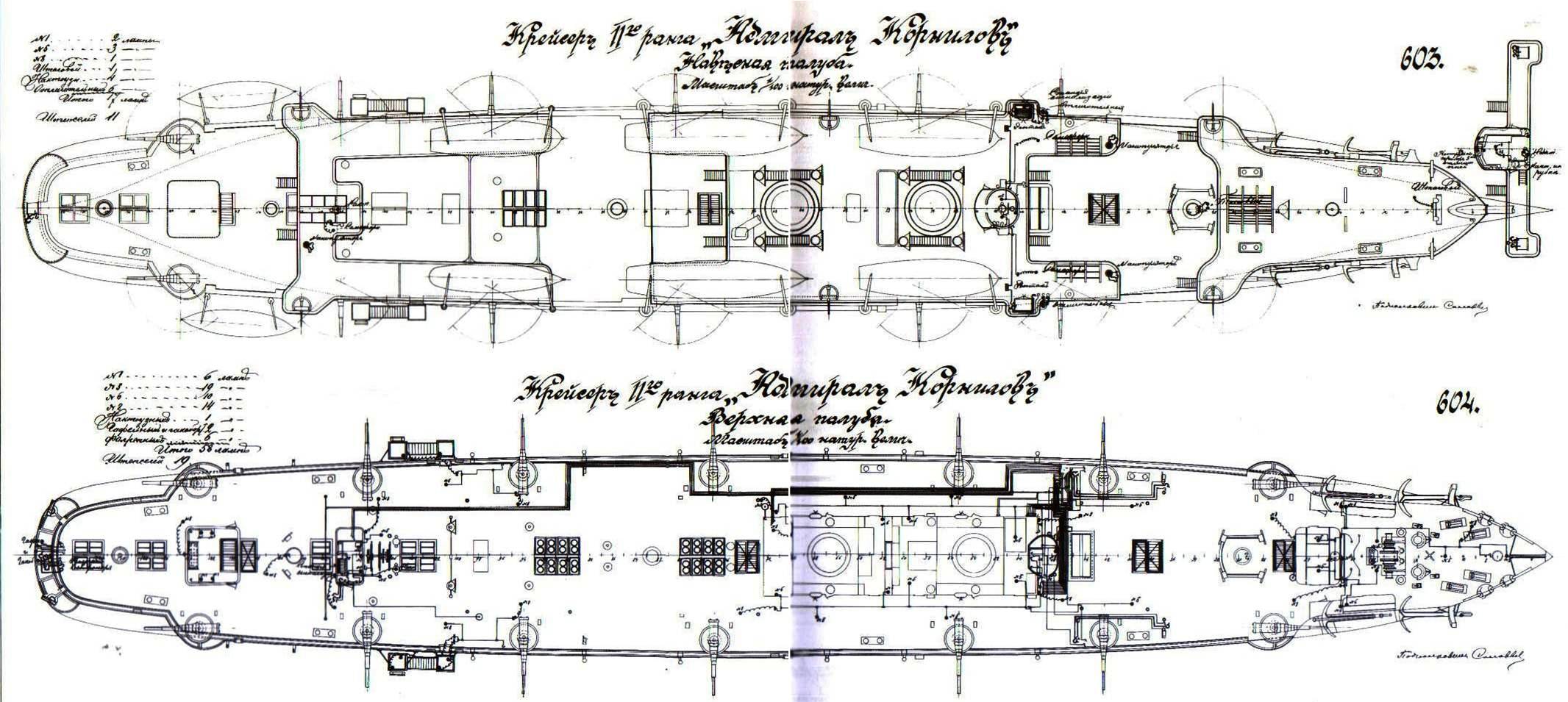

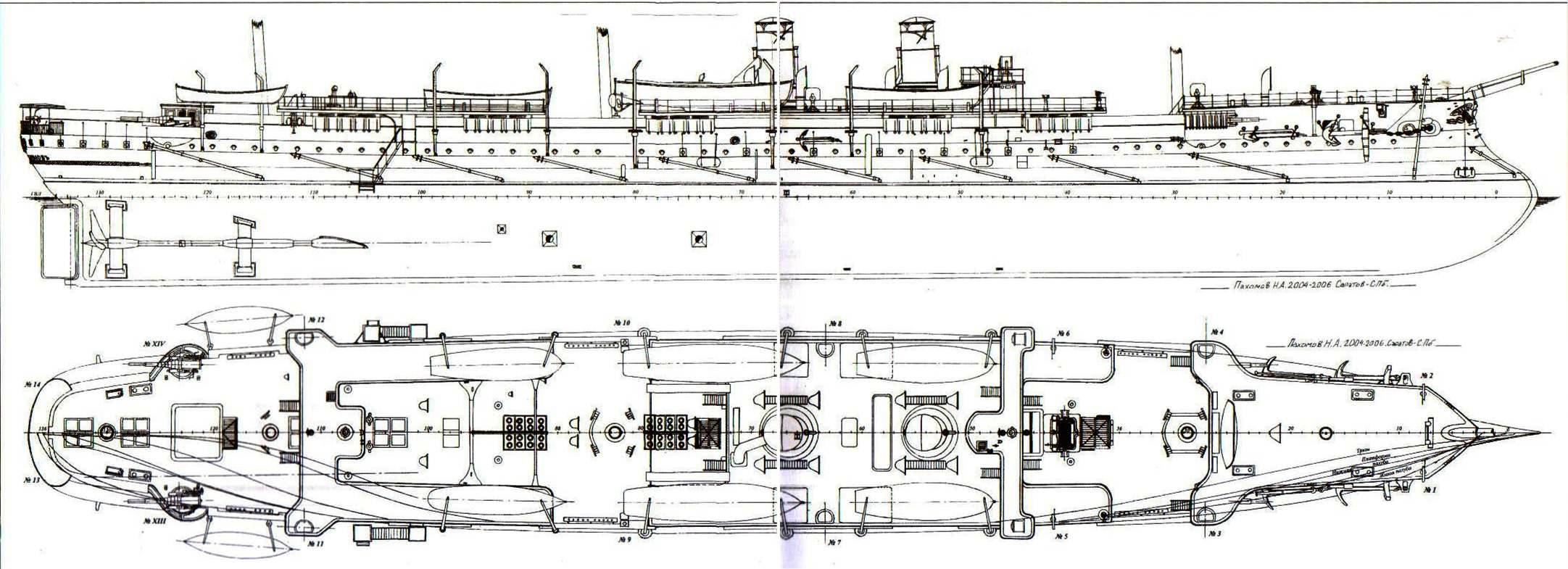

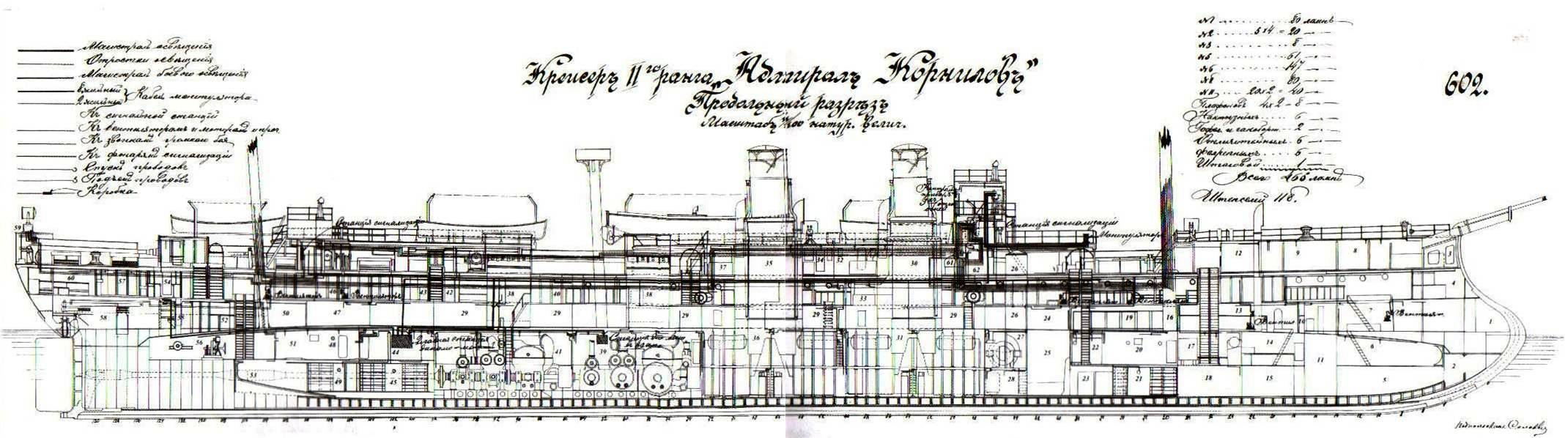

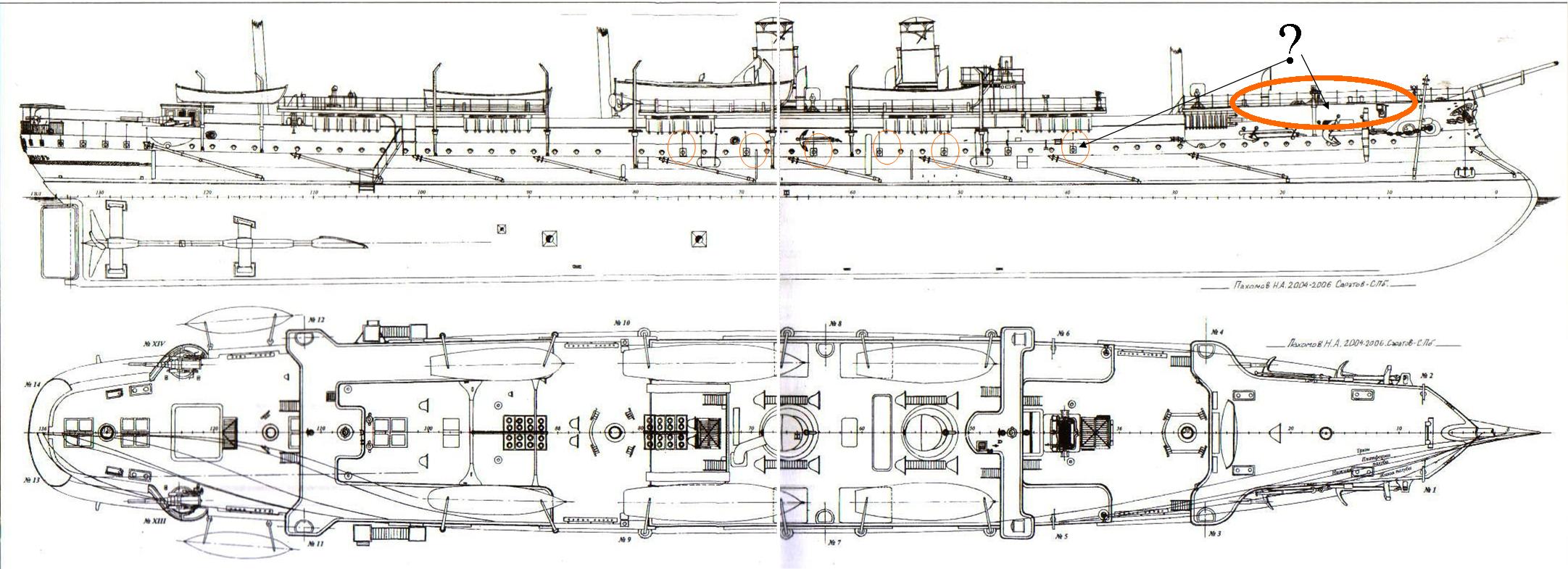

Да, я знаю про эту книгу и приведенные выше чертежи из нее, но в них уже замечено ряд косяков, которых нет на более примитивных чертежах из морской компании изданной ранее. Например у Пахомова в чертежах не показаны иллюминаторы на полубаке, хотя на фото на указанный период они есть, на построечных фото и на более поздний период они тоже есть. Также нет на фото открывающихся квадратных иллюминаторов это только при поверхностном просмотре.
Звучит как песня!
Успеха в постройке!!!
Спасибо Алексей, буду стараться.

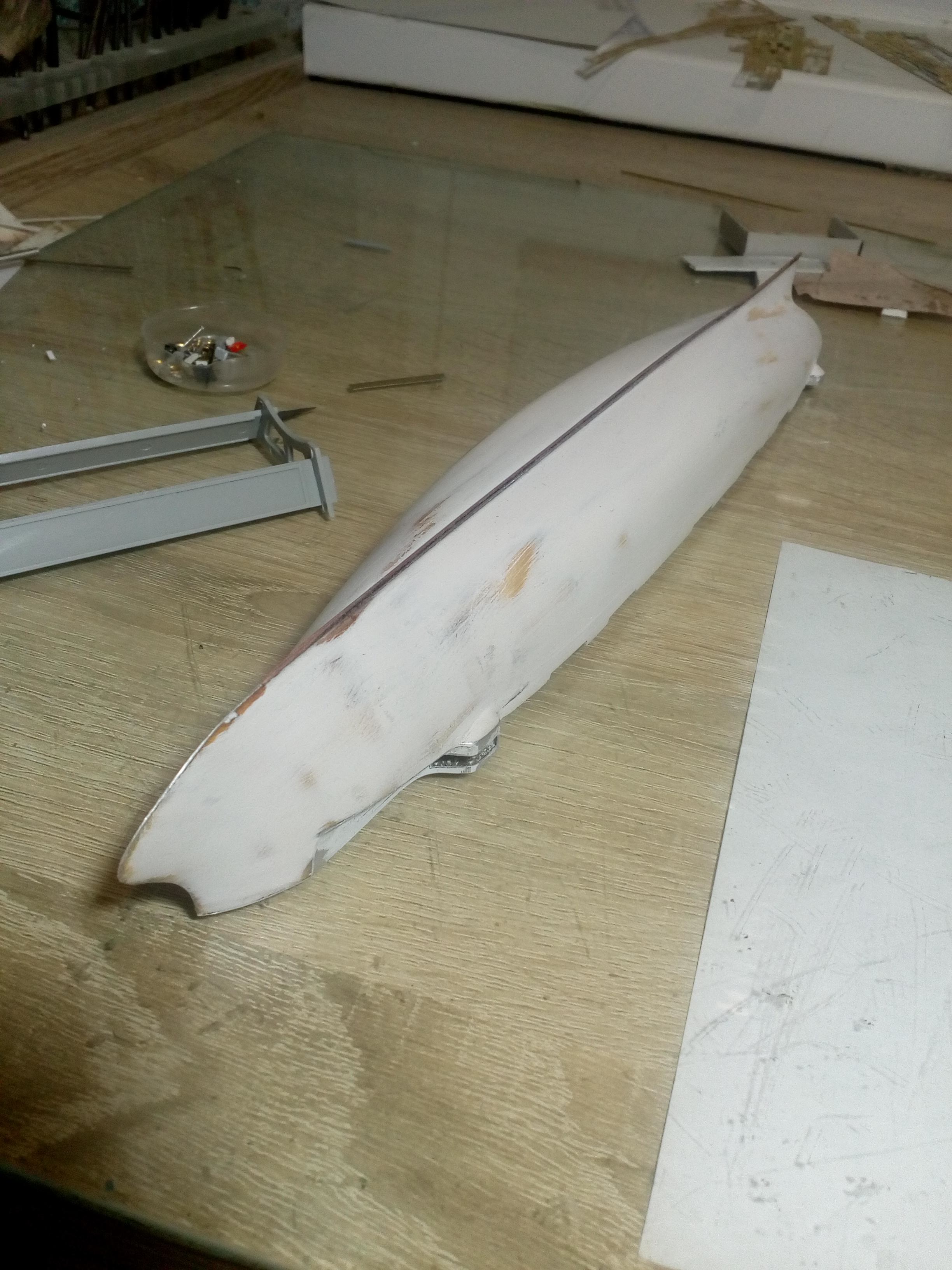

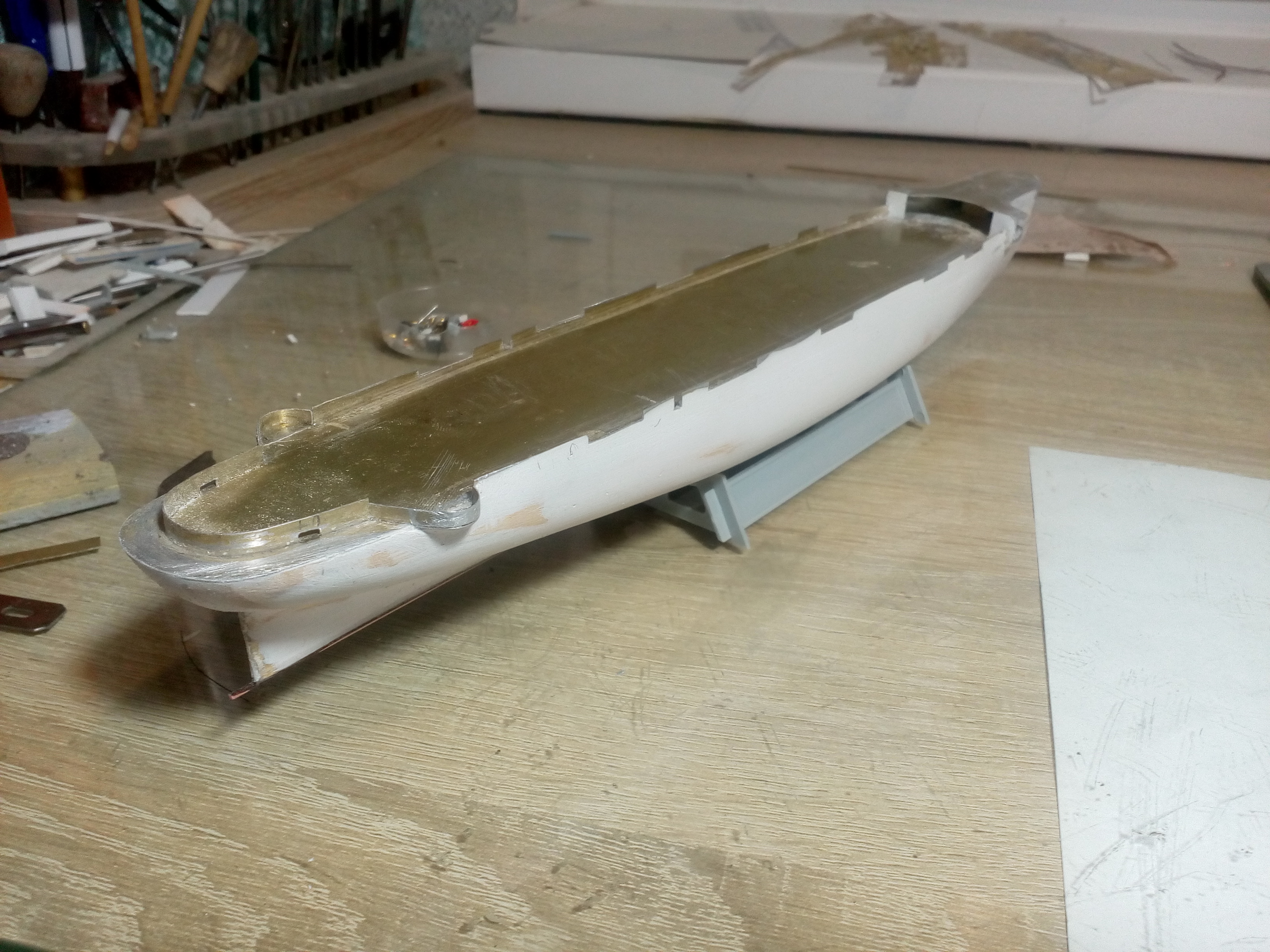

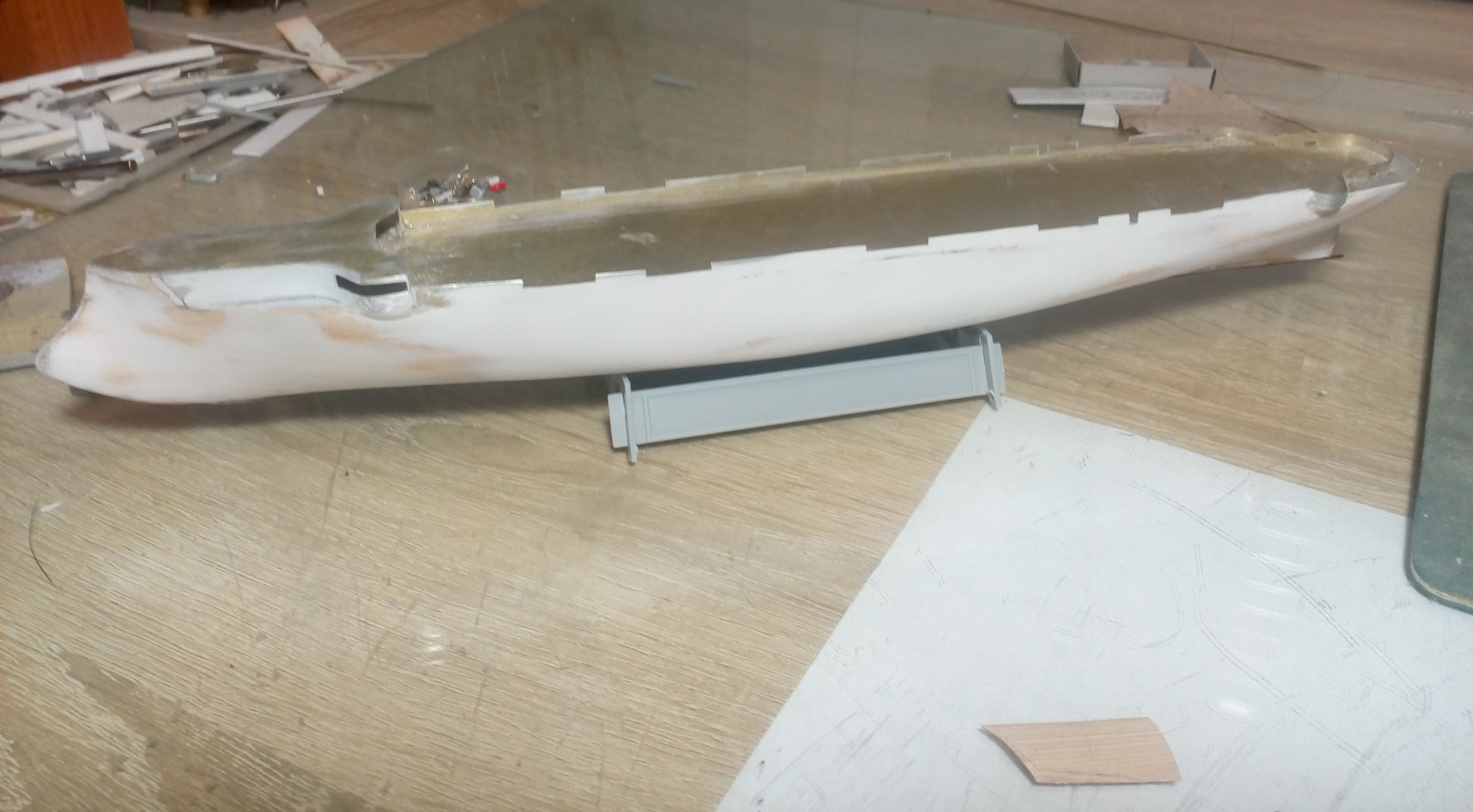

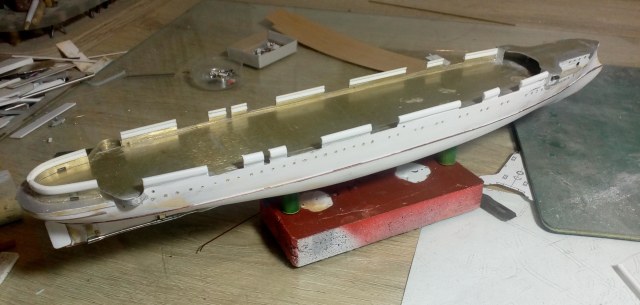

Проделанная работа за сегодня. Установлен фальшборт и киль, все это зашпаклевано полиэфирной шпаклевкой и зачищено.
Костя, а ты разве не делаешь заранее в корпусе гнёзда для будущих стоек подставки?
Гнезд нет никаких, корпус то - деревянная болванка, просверлил в днище отверстия и поставил на саморезы.

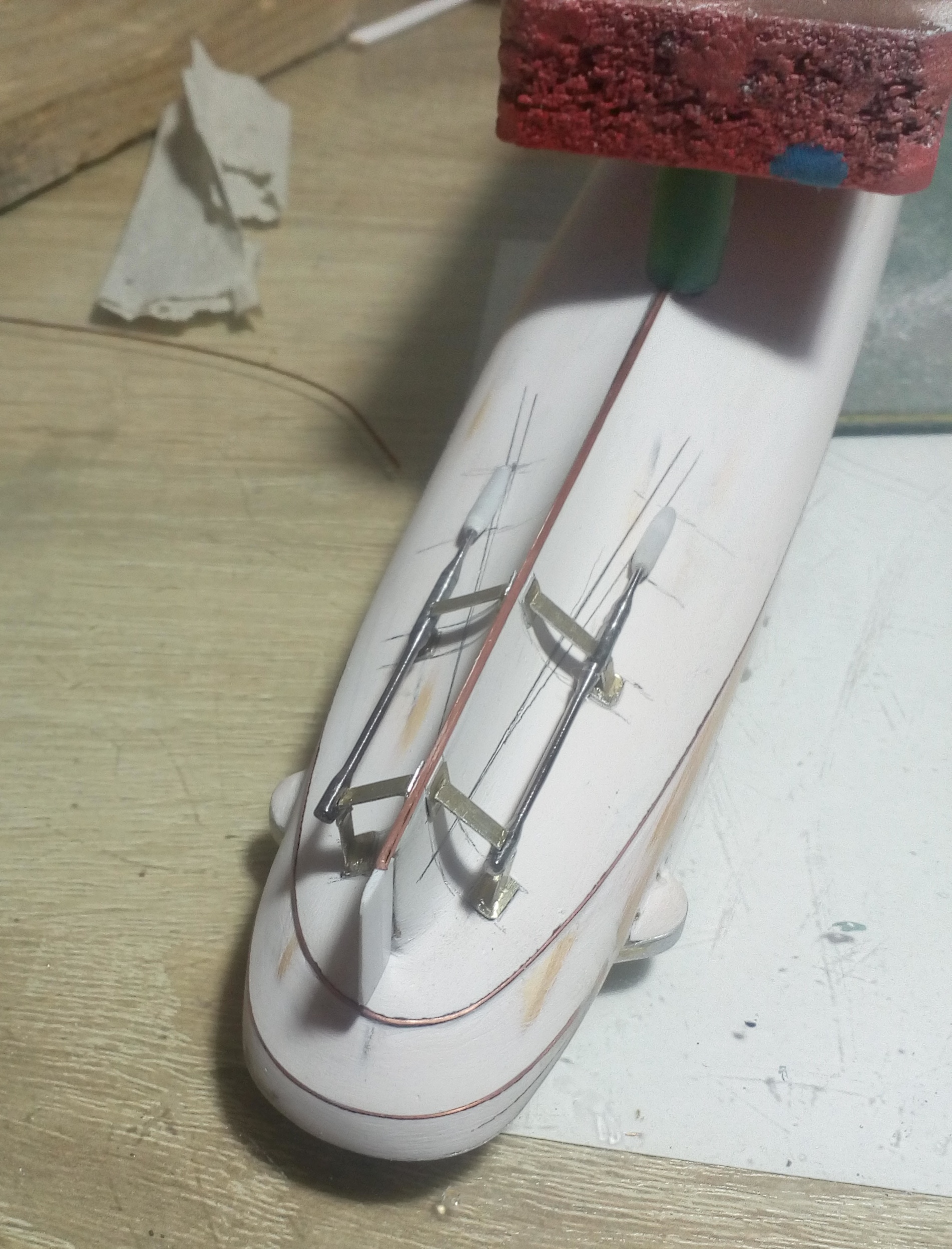

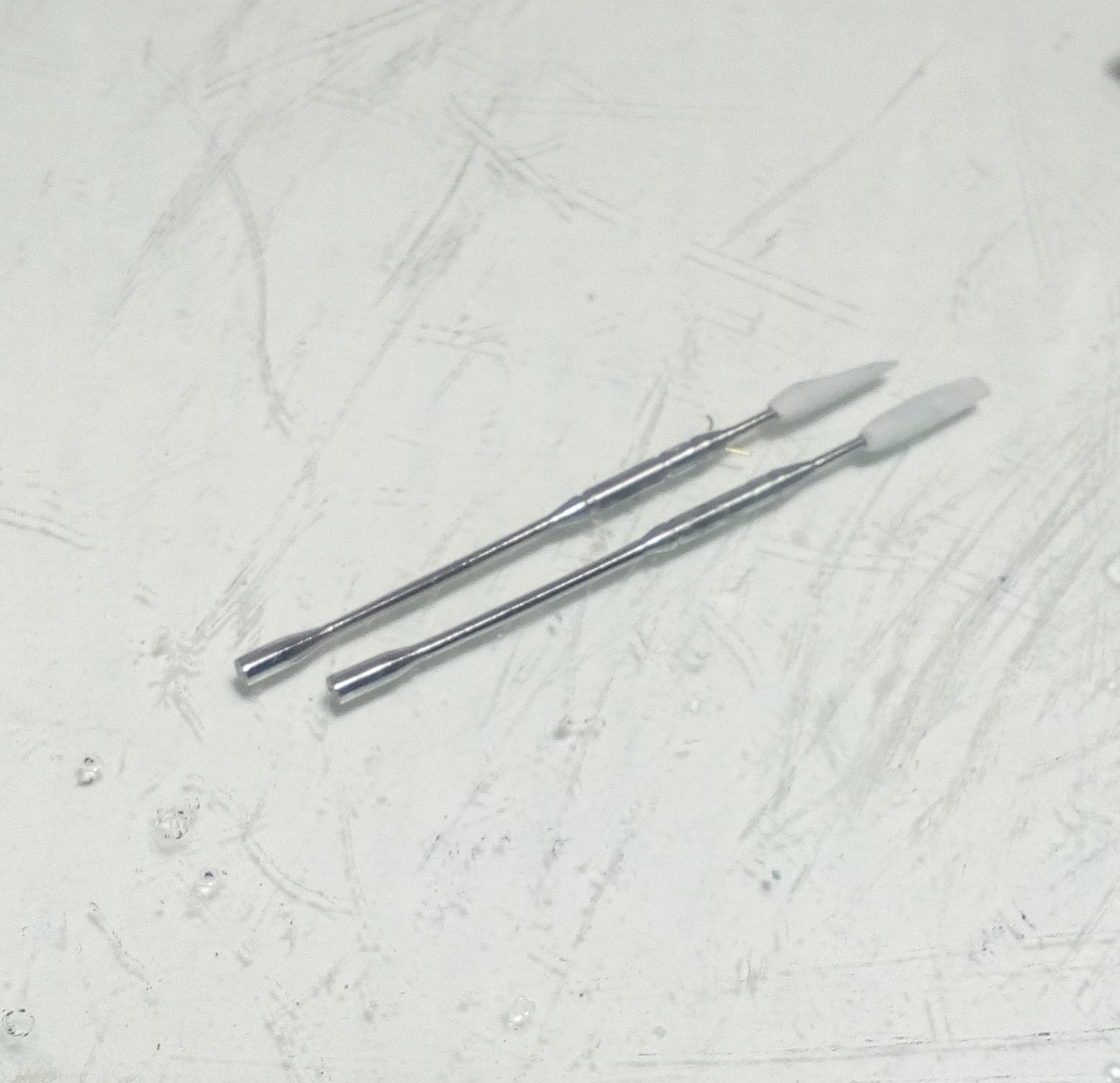

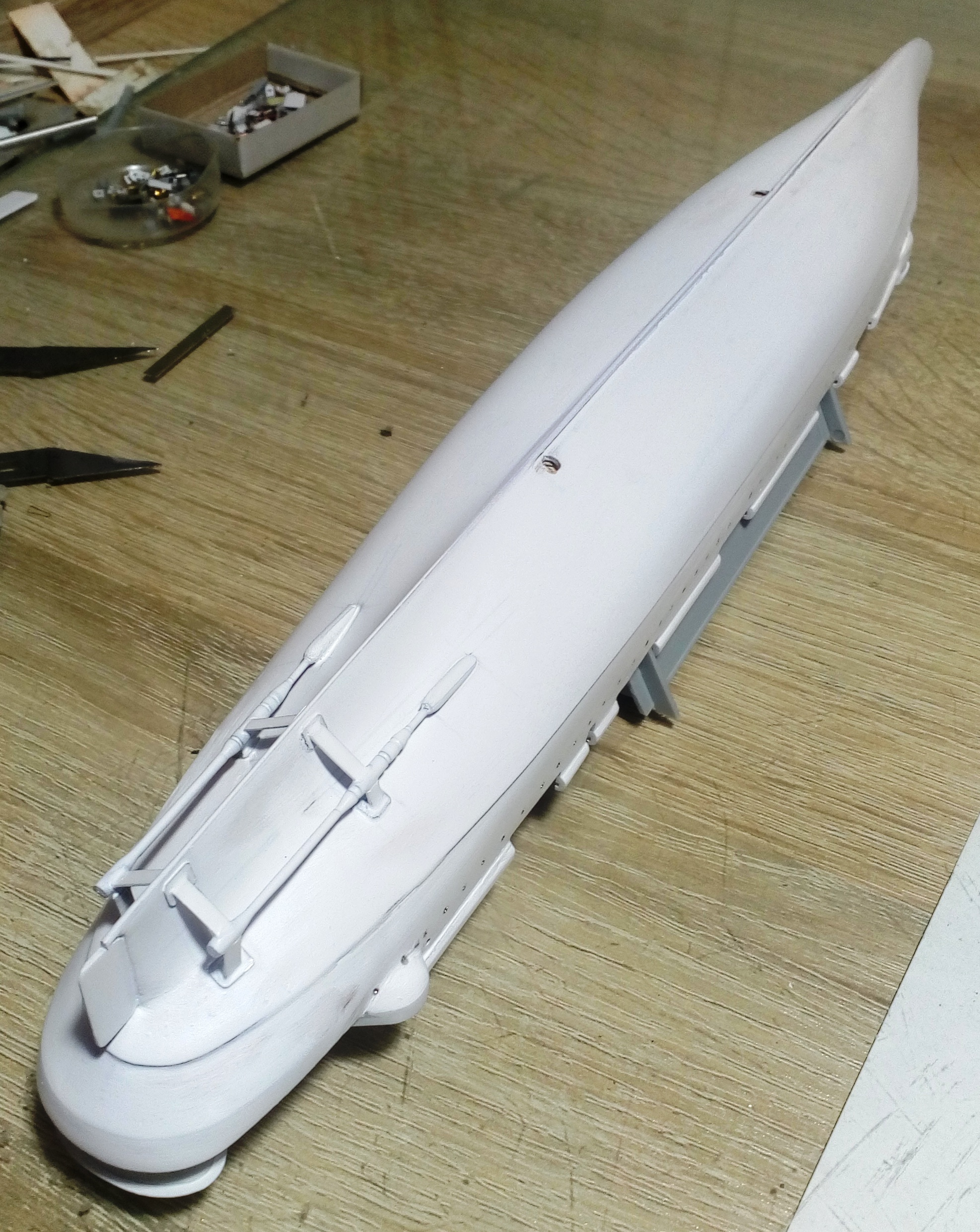

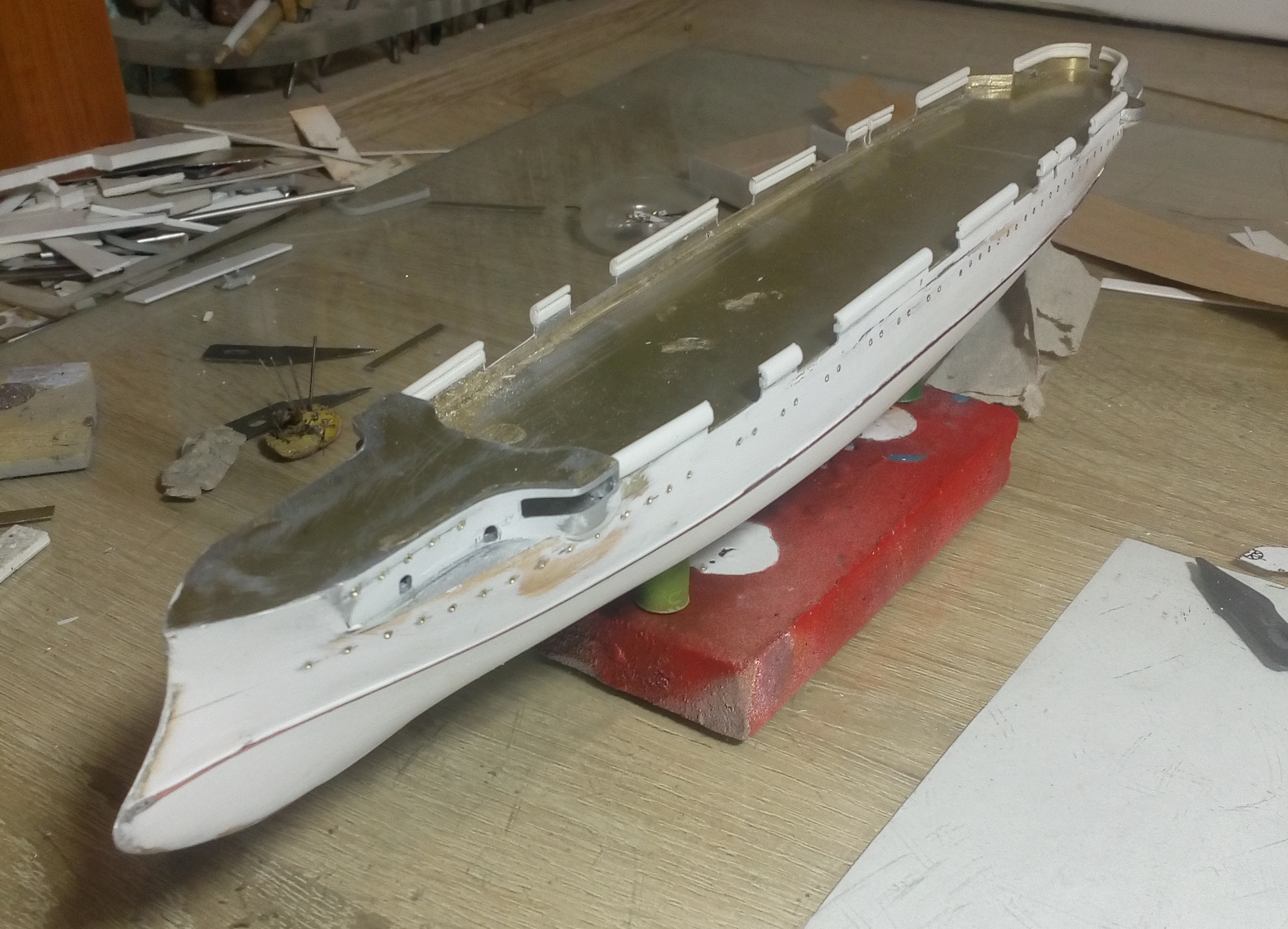

Результат робот за 2 дня. Установил валопроводы ( выточенные из старой велосипедной спицы), руль из 1мм пластика, иллюминаторы (из проволоки желтого цвета снятой из бутылки от вина). Сделал ступеньку медной обшивки на борту, начал делать коечные сетки. Ну и шпаклевка,с зачисткой, кудаж без нее. Кронштейны на валопроводах выглядят грубо, слишком широкие, но так на чертежах.
поставил на саморезы.
Понял-принял.
С предварительно высверленными каналами точность центровки было бы проще осуществить, чем "по-готовому", ИМХО.
Так я предварительно и сверлил на сверлильном станке 3мм отверстия под саморезы.
На фото не разглядел. Хорошо.
Костя, ты говорил, что планируешь один из ранних вариантов.
Вариант с крышками дымовых труб (1891)?

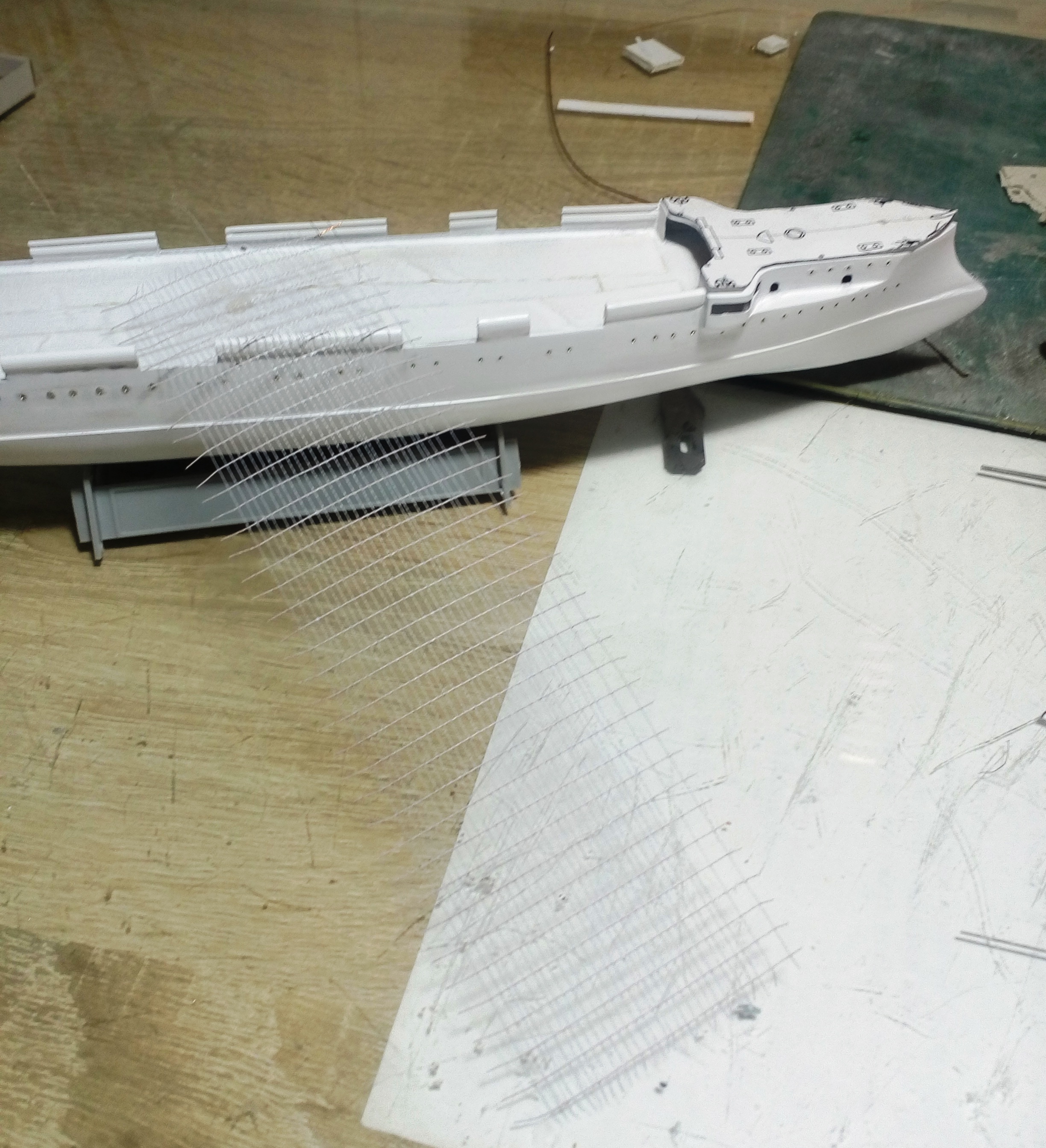

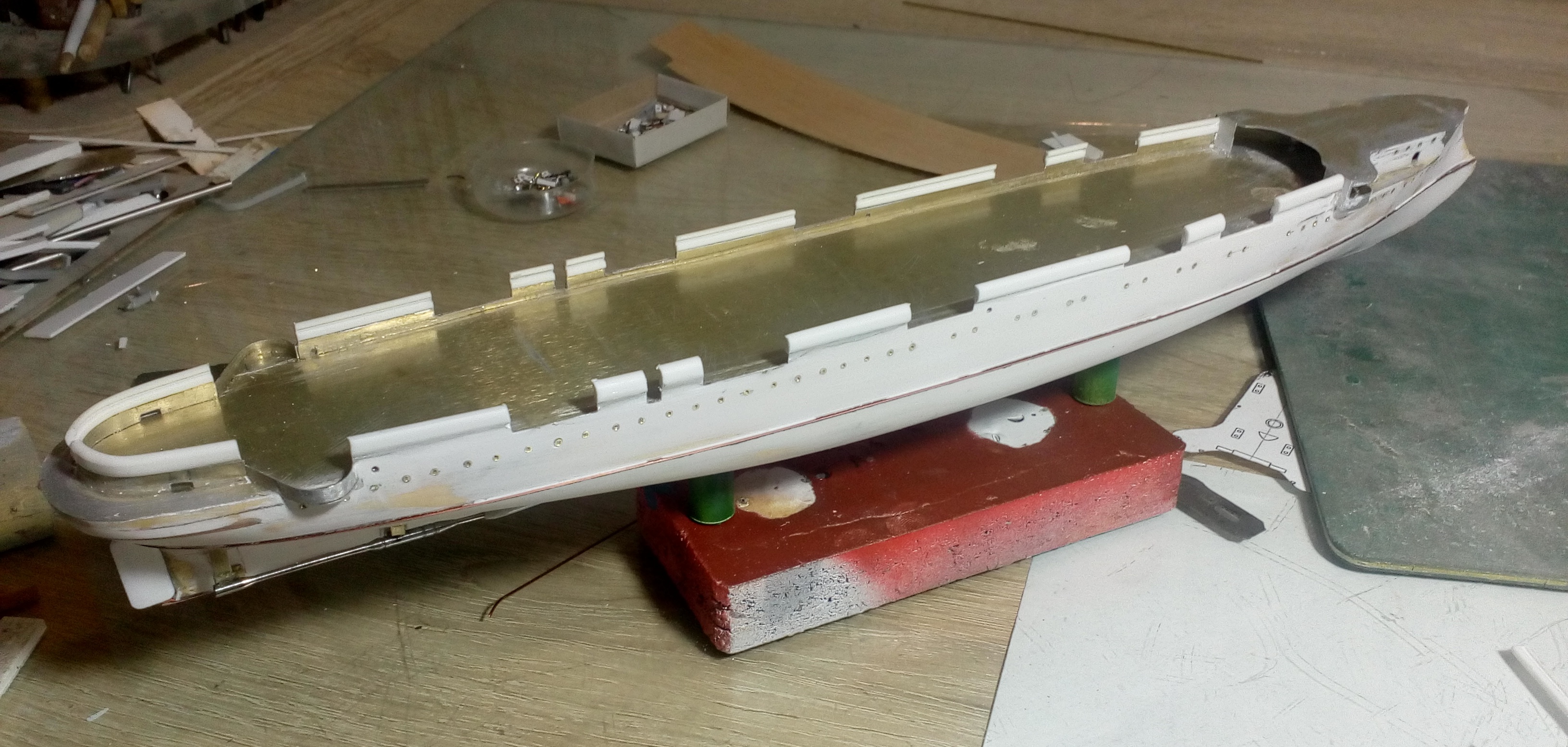

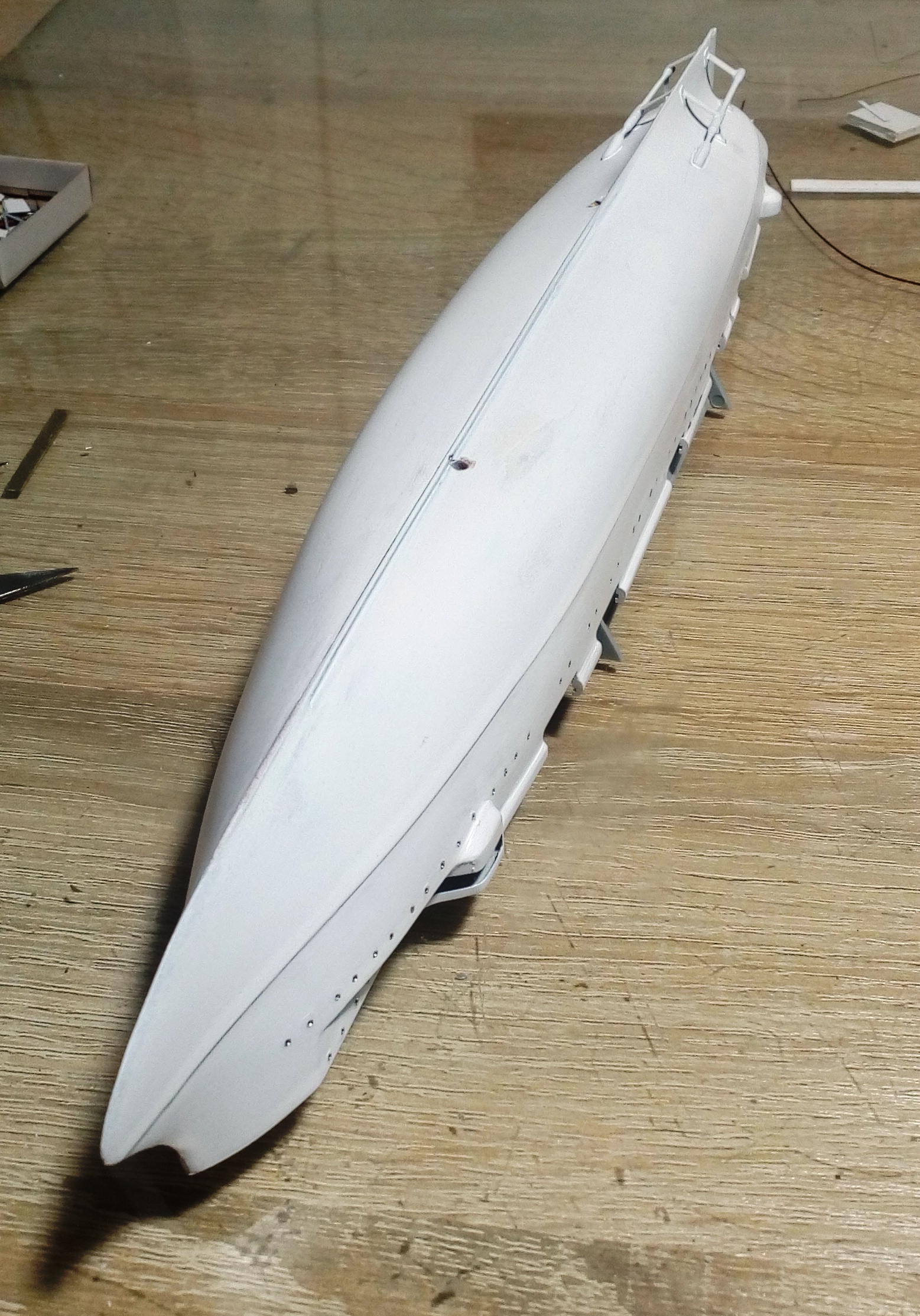

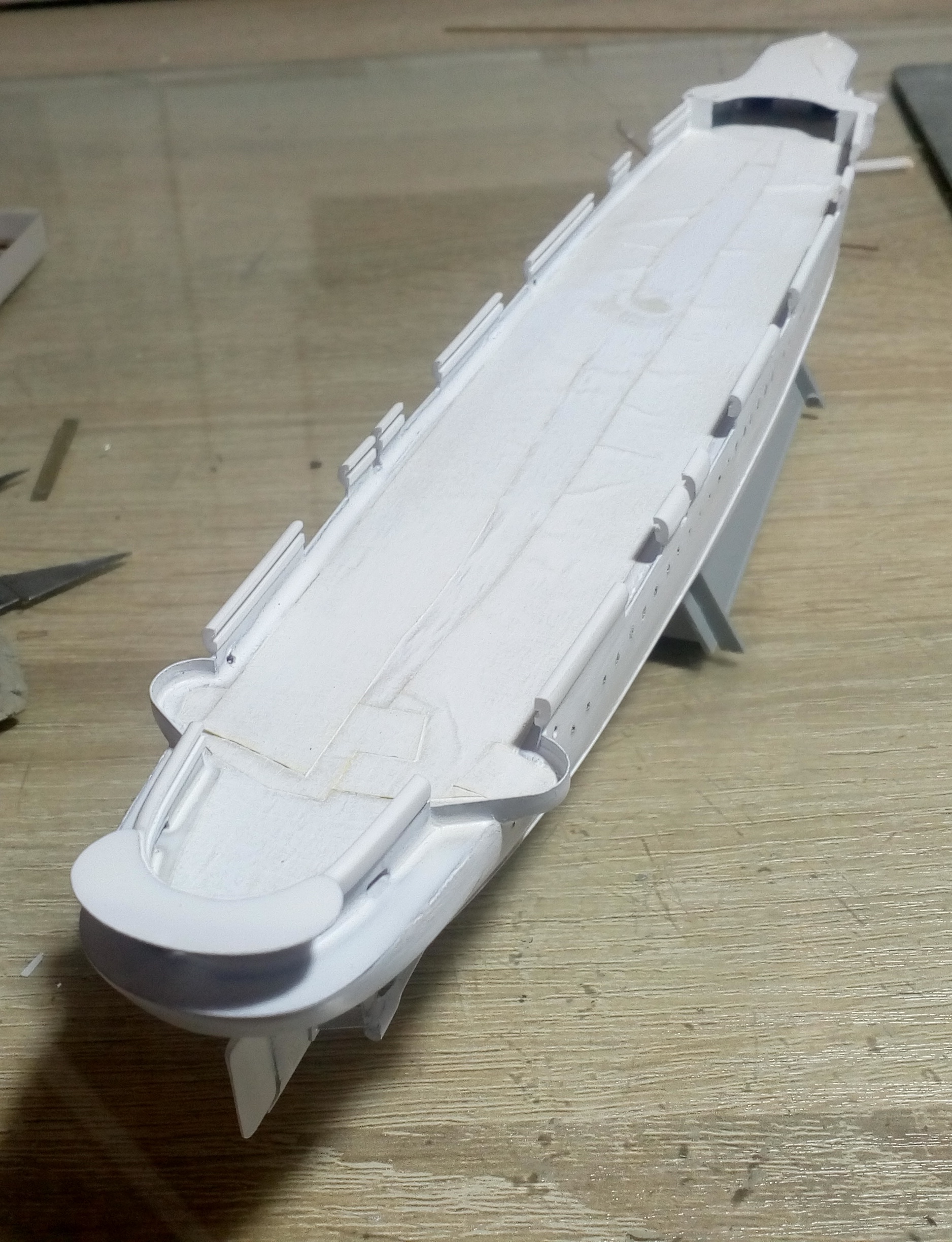

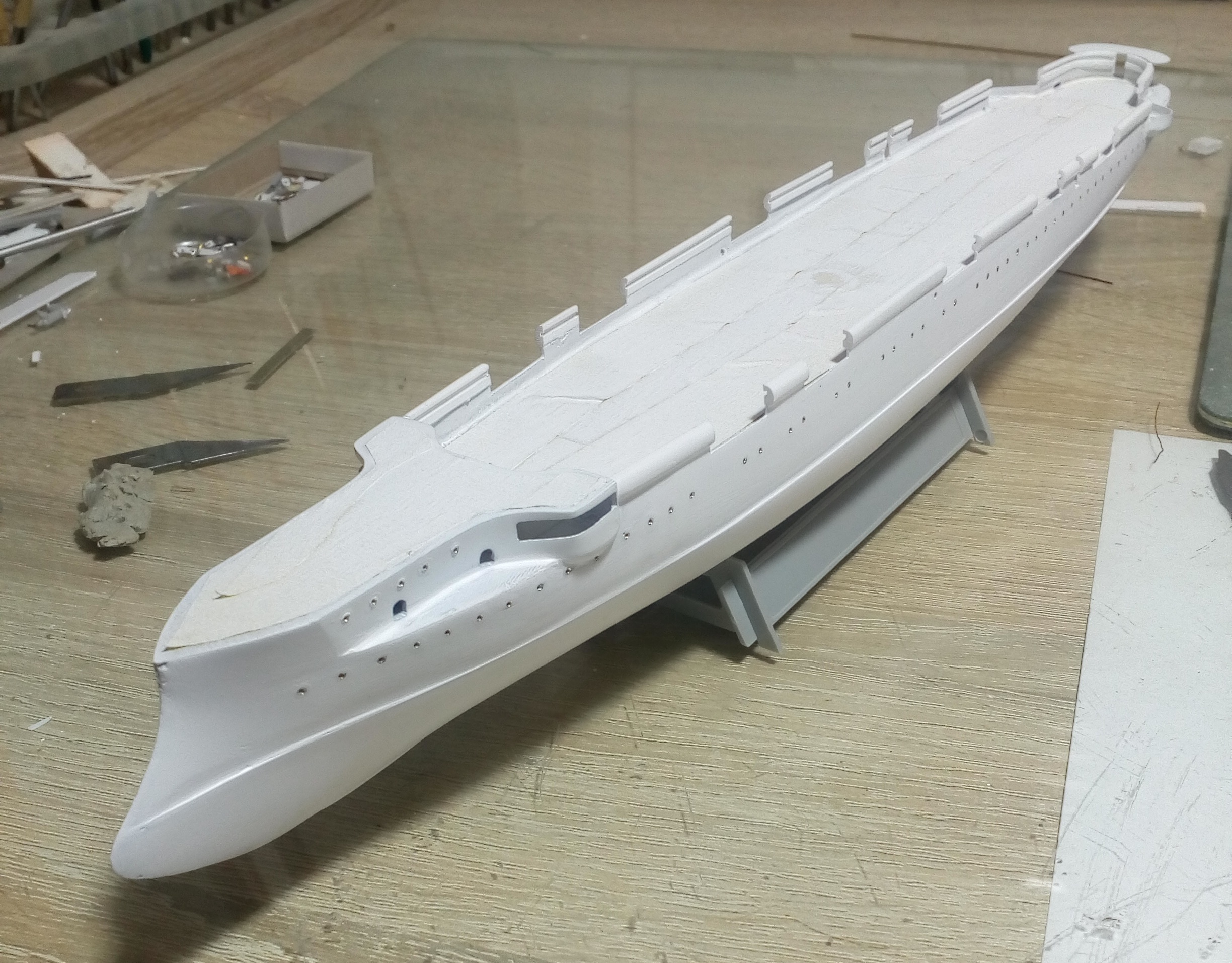

Сегодня погрунтовал корпус, сделал навес над кормовым балконом и склеил заготовки на леерное ограждение. Результат работы за неделю, из обрезка старой доски, уже проглядывается будущий крейсер.
КОС1904

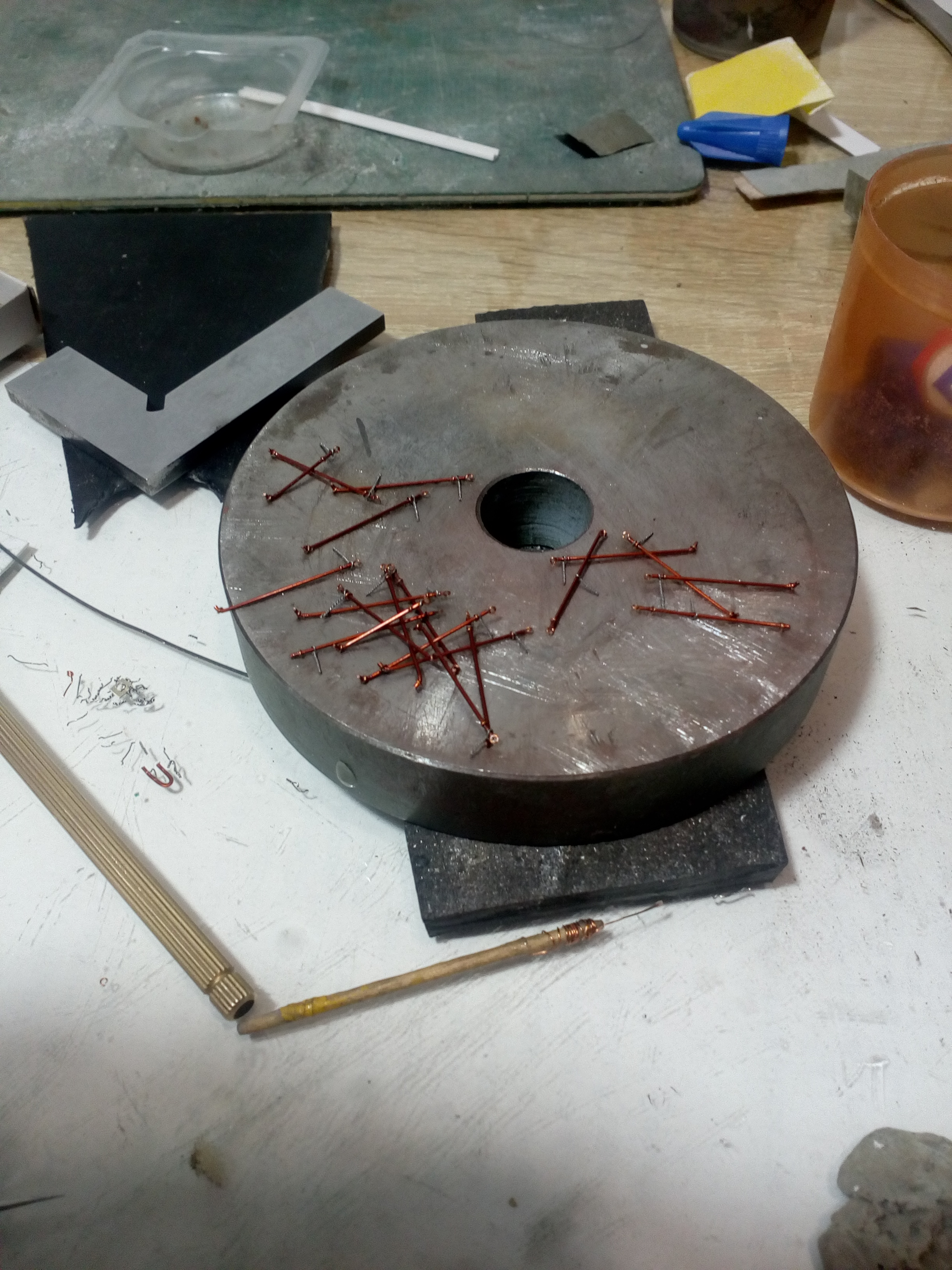

Способ изготовления лееров понятен: кондуктор, а из чего стойки и сами леера?
по поводу лееров все делал точно так как в этой статье https://karopka.ru/forum/forum232/topic8294/ Итоги очень обрадовали. Аналогично делал и скоб трапы.Стойки 0,25мм леер 0,1мм из медной проволоки.
Вопрос к знатокам, была ли на крейсере ватерлиния и какого цвета были трубы на раннем этапе.

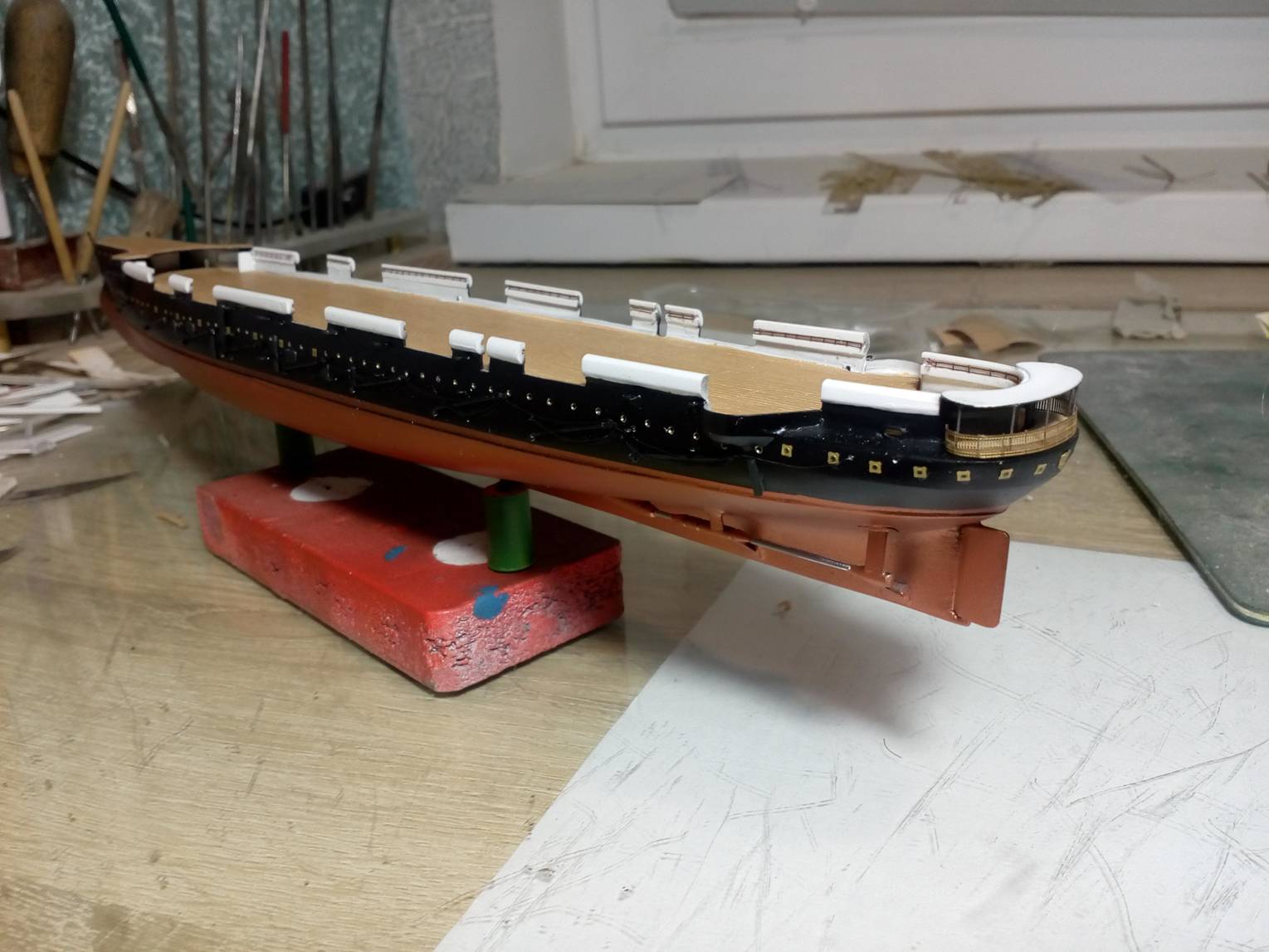

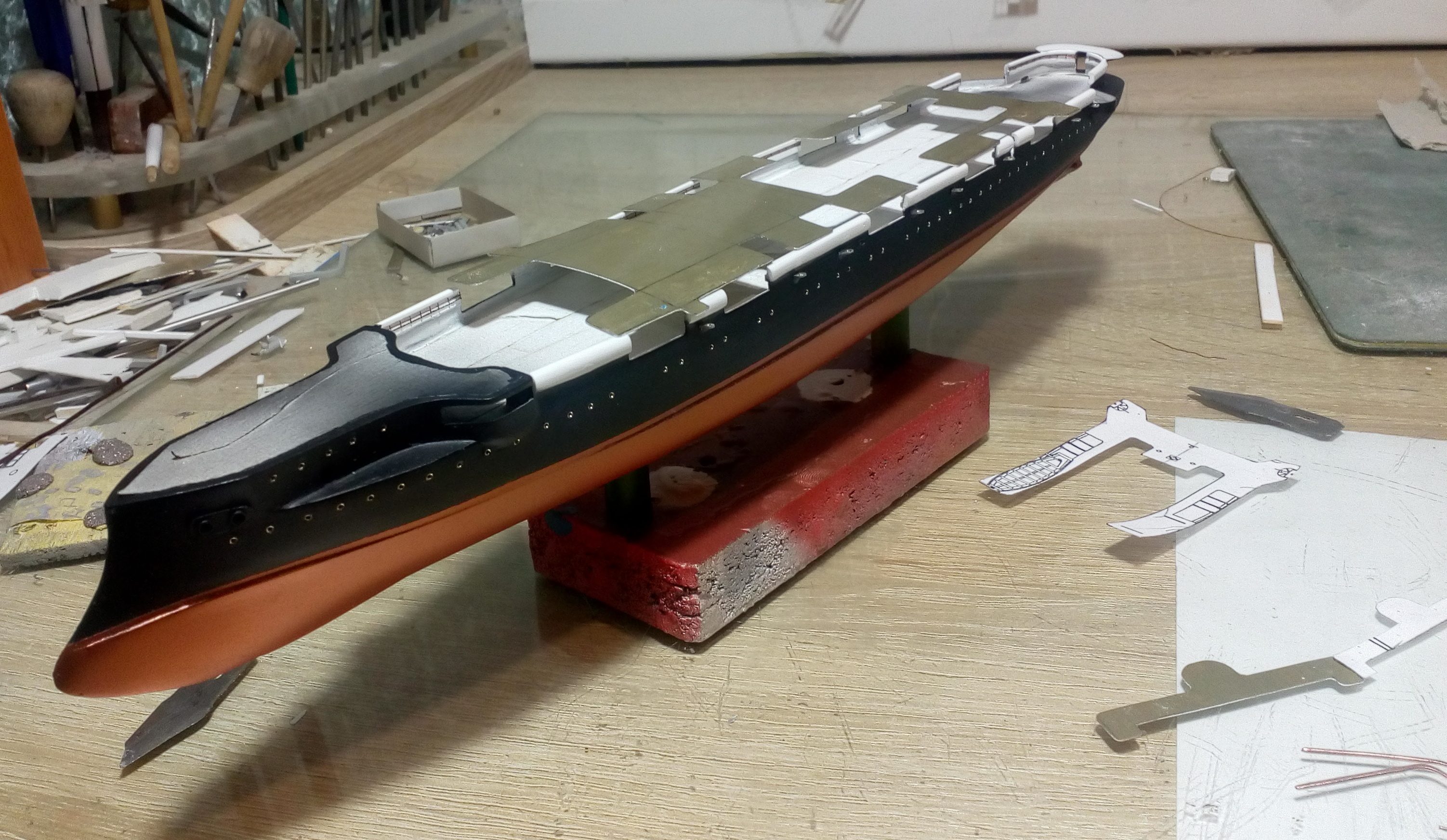

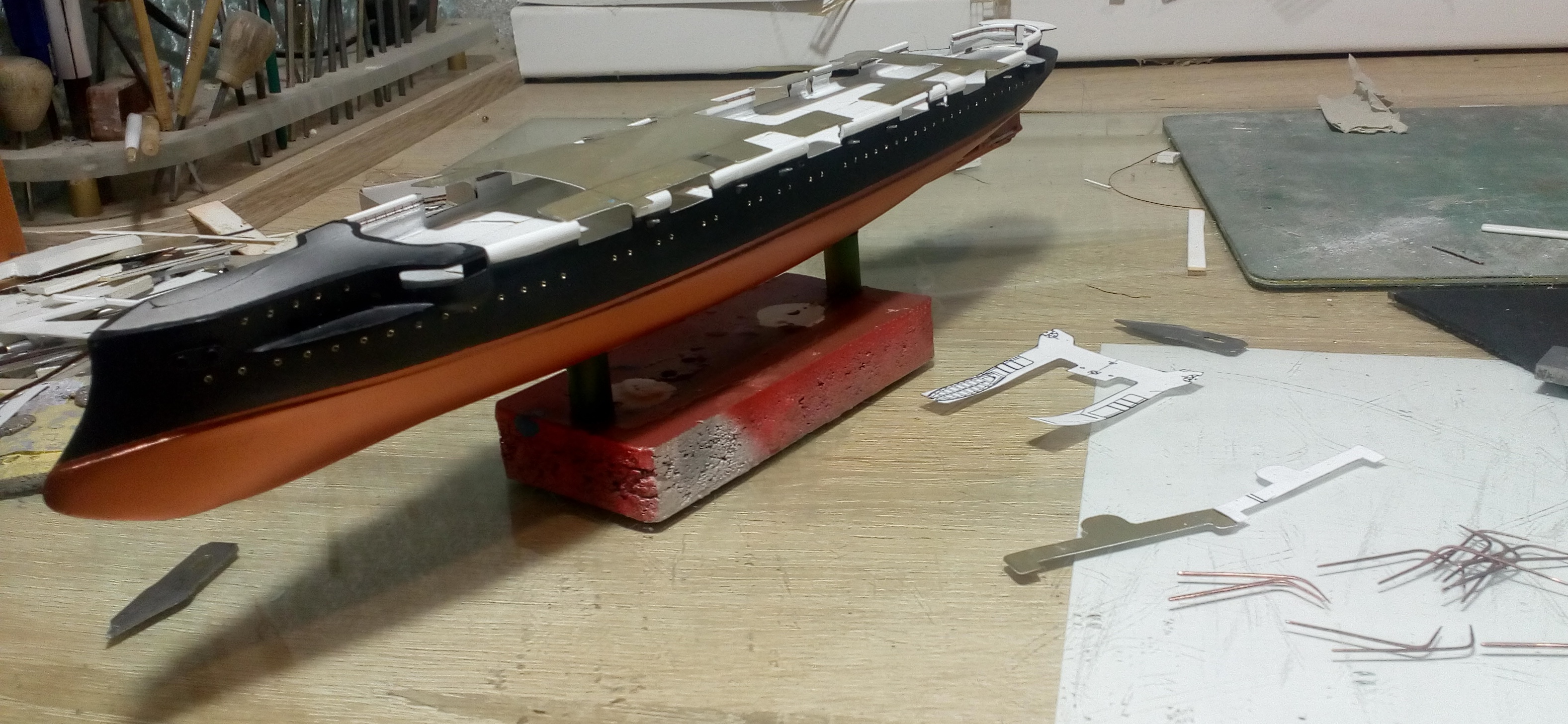

Корпус после покраски. Красил самыми дешевыми художественными акриловыми красками, результат такой же как и у Тамии, по крайней мере Ташкент покрашенный Тамией ничем не лучше. Разница в цене - Тамия в 8 раз дороже. Зачем платить больше?
Константин, ну ё-моё! Ну только сел посмаковать начало Стройки - а тут уже сделано почти всё.
Так, вроде, ровненько, нормально краска легла, что верх, что низ.
С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!
Юра, до всего еще далеко, но процентов 25 есть. Действительно окраска получилась хорошо. Сейчас мучаю шесты сетевого ограждения, завтра выложу результат.

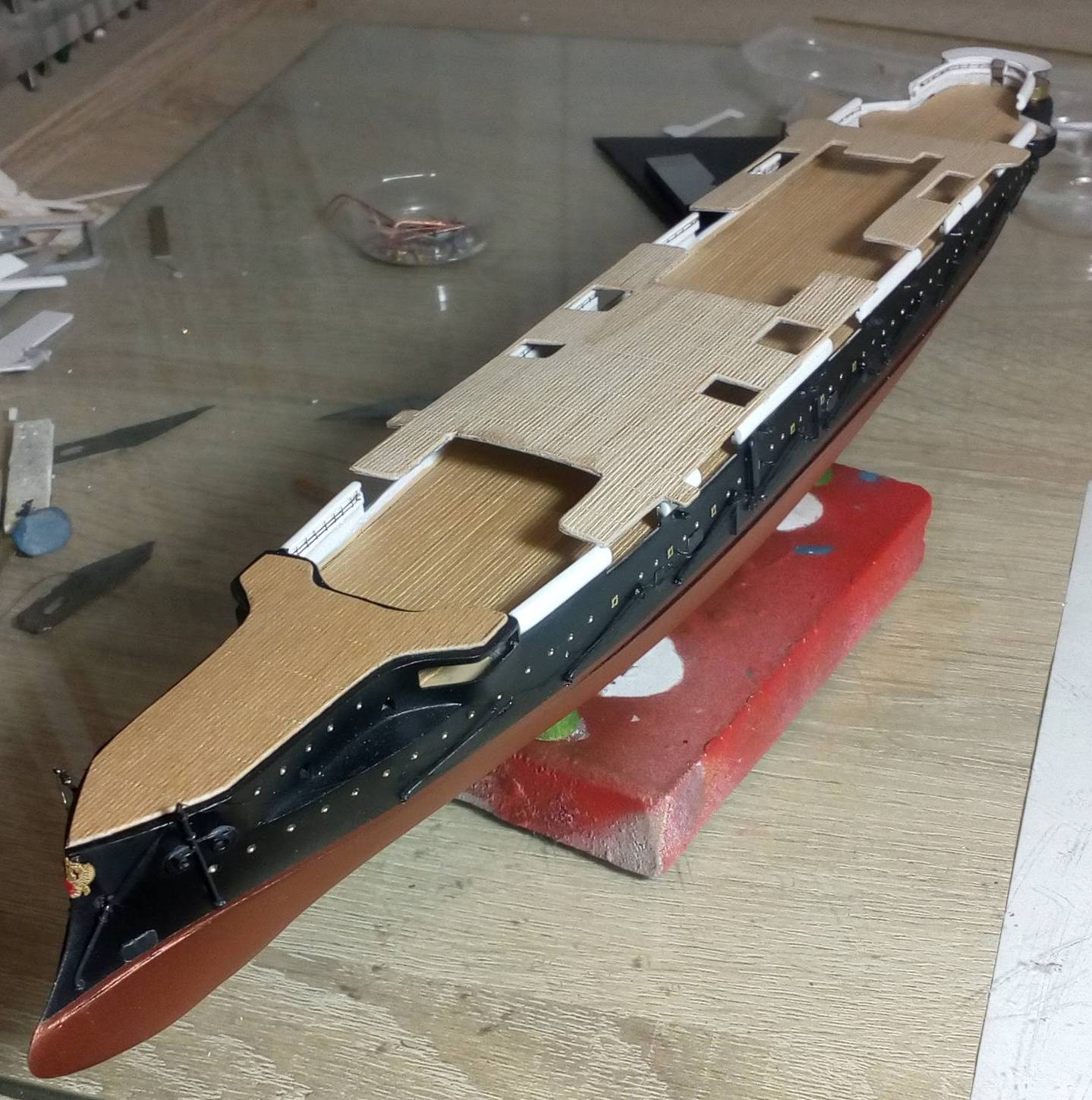

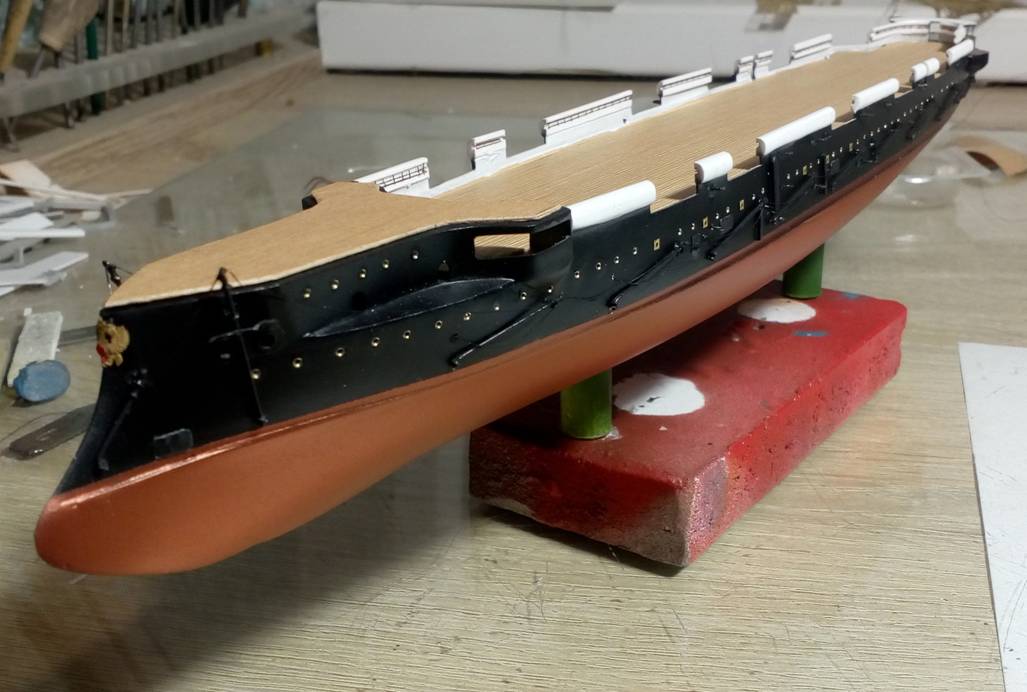

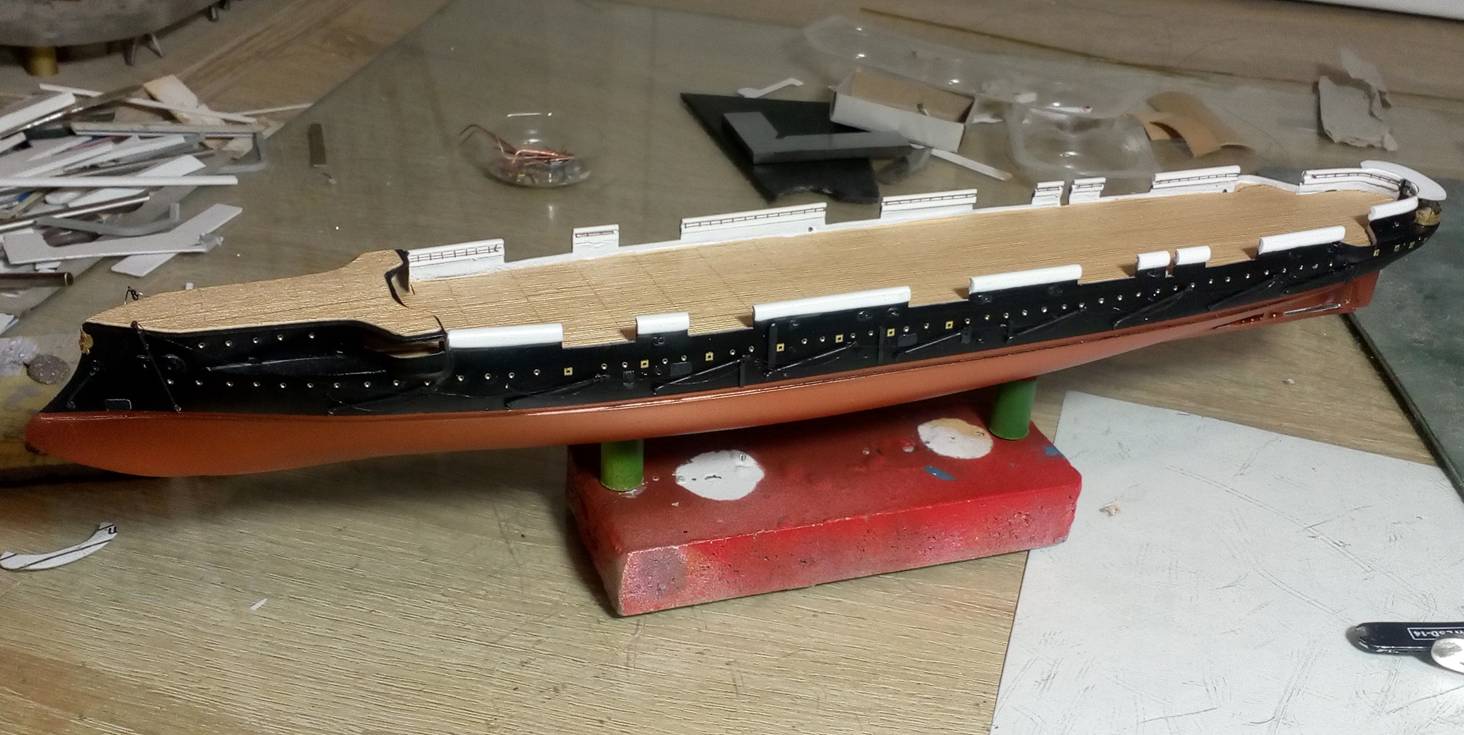

Результаты работы за 3 дня. Установил палубу, сделал навесные мостики, установил шесты сетевого ограждения, ну и по мелочам сделал якорные клюзы, крышки торпедных аппаратов, мусоропроводы, да и чуть не забыл про кормовой балкон. Палубный шпон разлинеивал вручную иглой, так как лазерная резка закончилась. А вот сфотографировать все это не получается, выходит черное пятно, нужно на улице при дневном свете, за что я и не люблю черную окраску борта.

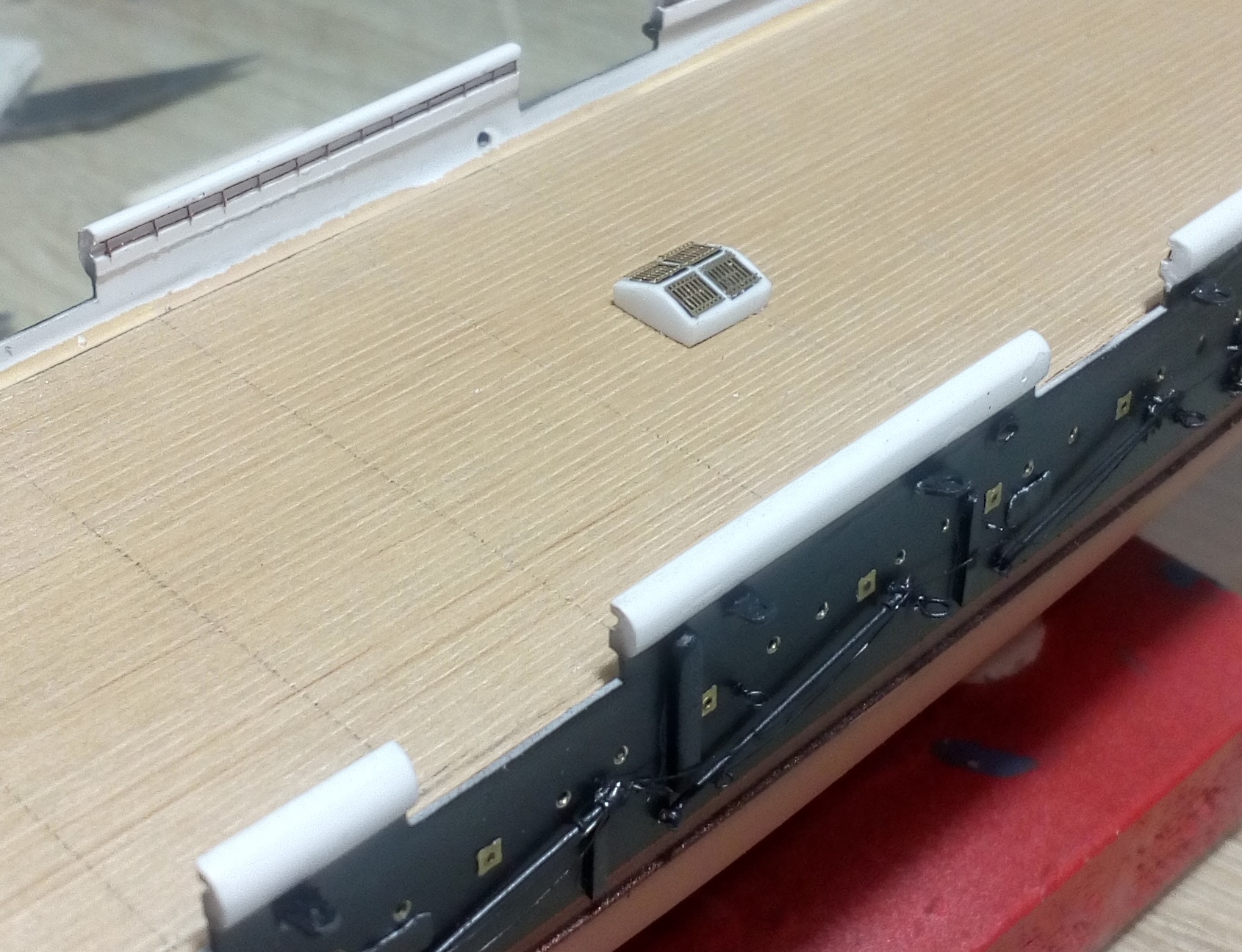

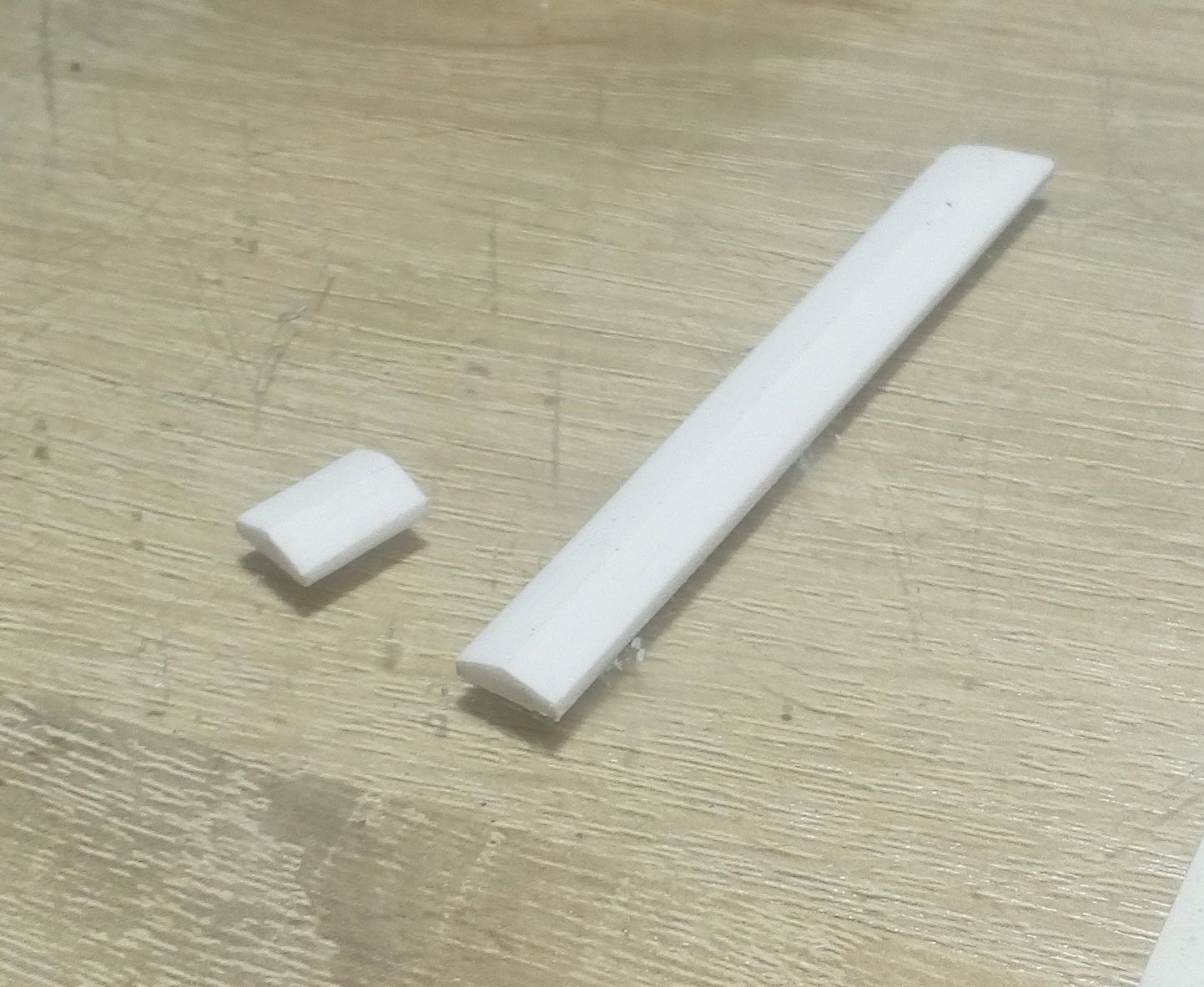

Занимался световыми люками, сделал профиль из 2,5 пластика, а затем порезал на нужные кусочки. Из остатков фототравления нарезал квадратики, на люк наклеил кусочки самоклеющей пленки черного цвета , а на него фототравление.
Какой красивый корабль….. Интересно, его оценка, как боевой единицы?
