Шхуна "J. S. de Elcano" учебное судно испанского флота., 1:350. Моделист.
#121
4 июня 2018 года, 19:40
Цитата
Алексей Кулинар написал:
Всем здравствовать!

На испанском военно-морском сайте пишут что на Элькано стоят две пушки BAZAN RB de 37 mm.
Неужели вот это 37мм? И чем тогда их имитировать в 350 масштабе?

Алексей, из проволоки. Узнать габариты, лучше чертёжик с габаритами. Прорисовать в чертёжной программе и подбирать проволоку.    Думаю, высверливать канал ствола  не надо, в 1/350 это будет, 37 мм/ 350= 0,1057мм.
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#122
4 июня 2018 года, 20:32

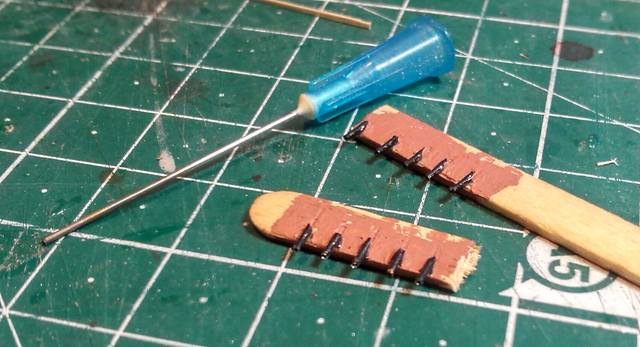

На своих каравеллах 1:700 я имитировал стволы орудий из инъекционных игл...

Пользователь добавил изображение

Пользователь добавил изображение


#123
4 июня 2018 года, 21:24
Алексей Никитин, deLoro,  Константин (Fortres) Кравченко,
я понял, спасибо.
Для стволов использую иголки, а для тех железяк что вокруг них - проволоку. Иголки самые тонкие 0.2мм бывают. Инсулиновые 0.4мм.
Проволока 0.2, 0.25 и 0.4 у меня есть.


#124
5 июня 2018 года, 10:28
Всем доброго дня!

Пока ищутся иглы 0.3 и 0.2мм , а это иглы для чего-то, называемого мезотерапией, я решил повыпиливать лодочку.
Из палочек от мороженого  :D  Путём склеивания и выковыривания. Сразу скажу,эти палочки так себе материальчик для поделок.
Выпиливаю по принципу "я художник, я так вижу"  :D

Склеил 2 палочки
Рисунок

Ножом и надфелем вынул середину
Рисунок


Потом подумал что нужно было на втором слое сразу сделать банки, а потом приклеивать уже обработаный первый.
Обточил внешнюю часть. На этом этапе пожалел что не то что чертежа, а даже эскизика не набросал.
Рисунок

Продолжение следует :)


#125
5 июня 2018 года, 10:46
Цитата
Алексей Кулинар написал:
решил повыпиливать лодочку.
Погодите с лодочками. Я совсем забыл.... Замотался со своими делами....
Поищу Вам шпаргалочку( с картинками), как их можно сделать из пластика. Там и банки и всё нутро делается сразу. Остаётся только обточить наружную часть бортов и днище и приклеить киль.
Сам так делаю :)


#126
5 июня 2018 года, 11:08
Да вот - зайдите в ""Орел" в бутылке"   http://karopka.ru/forum/forum190/topic26920/?PAGEN_1=4
Товарищ лепит шлюпки из бумаги...и масштаб 1:350


#127
5 июня 2018 года, 11:22
Да я не для Элькано лодочку делаю, а для удовольствия. Она не в масштабе вобще наверно ни в каком пока-что.

Алексей Никитин,  о, это отличная технология!

Константин (Fortres) Кравченко,  спасибо за наводку, но мне пока и тут примеров хватает, целых два на одной только предыдущей странице.  8)-
Изменено: Алексей Кулинар - 05.06.2018 11:23:05


#128
5 июня 2018 года, 11:36
Цитата
Алексей Кулинар написал:
это отличная технология!
Там только, технология для семисотого масштаба.


#129
5 июня 2018 года, 15:31
Цитата
Алексей Никитин написал:
Там только, технология для семисотого масштаба.
Приспособим как-нибудь! :)

Сделал для лодки настил из зубочисток
Рисунок

Покрасил его и толи затонировал, толи применил смывку
Рисунок Рисунок


#130
5 июня 2018 года, 18:27
Вот несколько картинок.... Даже описывать нет смысла.... Но, если что-то будет непонятно, спрашивайте :)
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение


#131
5 июня 2018 года, 20:23
Алексей Никитин, спасибо!

На первый взгляд всё ясно, но пока делать не начнёшь это толком не поймёшь...


#132
5 июня 2018 года, 20:30
Ууу, собрались любители мелочёвки... Позовёте, когда песчинки начнёте считать? :D
Алексей, для орудий посоветую проволоку от обмоток ротора электромотора. Должна подойти по диаметру.
А в моделизме, особенно парусном, всё надо делать по строгой инструкции, иначе это уже не моделизм)))
Кстати по краске: смело берите Мастер Акрил от Звезды.
Моряк не тот кто капитан, а тот кто жить не может без моря.
В. П. Крапивин "Баркентина с именем звёзды"


#133
5 июня 2018 года, 20:34
Очень здорово\%/


#134
5 июня 2018 года, 21:01
Цитата
Летучий Кливер написал:
Ууу, собрались любители мелочёвки... Позовёте, когда песчинки начнёте считать?
Алексей, для орудий посоветую проволоку от обмоток ротора электромотора. Должна подойти по диаметру.
А в моделизме, особенно парусном, всё надо делать по строгой инструкции, иначе это уже не моделизм)))
Кстати по краске: смело берите Мастер Акрил от Звезды.
Да я как раз мастер акрилом и крашу.
А моя лодка не мелкая, 4см длиной.
Проводов то у меня разных есть, главное знать нужный диаметр  :)

Лена Ивановна,  :)
Рисунок
Рисунок


#135
6 июня 2018 года, 18:37
Всем доброго вечера!

Ещё немного поработал над лодочкой.
Рисунок Рисунок
Рисунок

По-моему это какая-то восточно-азиатская народно-рыбацкая лодка  unk()


#136
6 июня 2018 года, 20:23

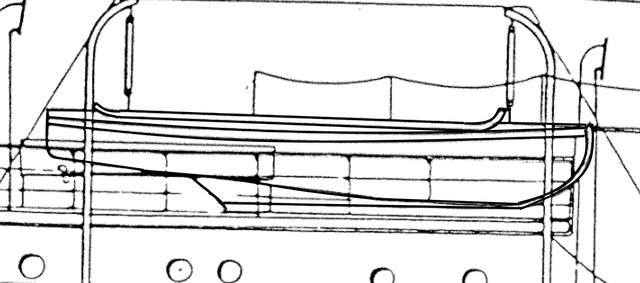

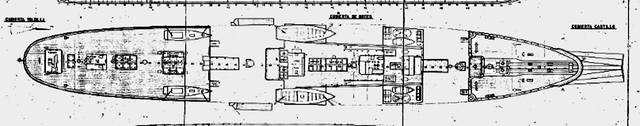

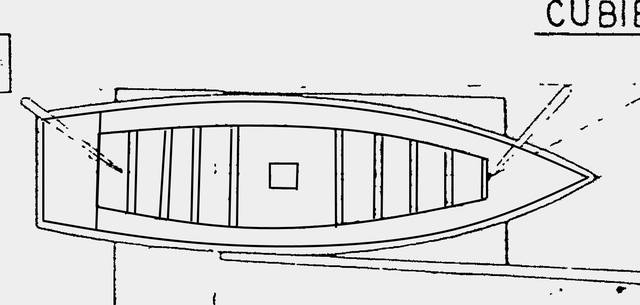

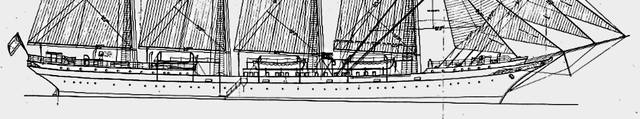

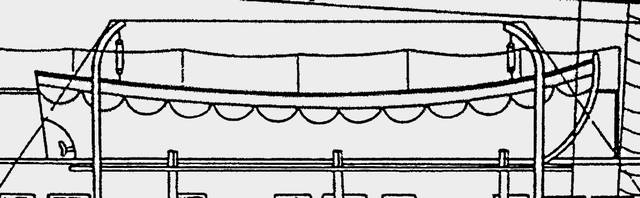

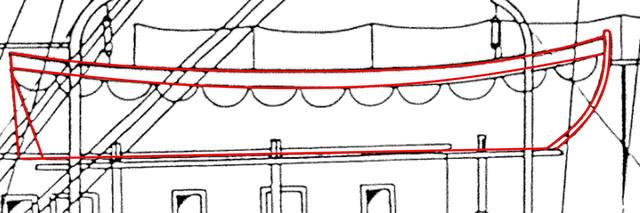

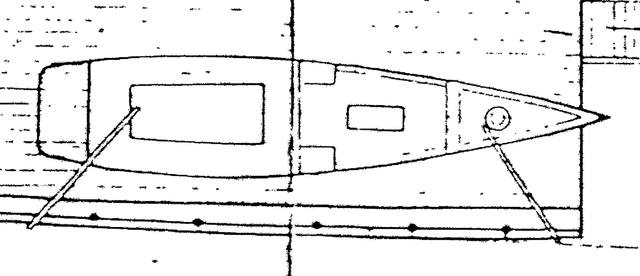

Абсолютно случайно, производя чистку в своих архивах наткнулся на чертежи "J. S. de Elcano"
Вцелом, имеющиеся 5 листов особого интереса не представляют...похоже, это только часть полного комплекта проектных чертежей...
По-этому, предлагаю вниманию только фрагменты, касающиеся малых плавсредств: катеров и барказов...
Похоже, вы найдете ответы на некоторые вопросы

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение

Пользователь добавил изображение
Изменено: Константин (Fortres) Кравченко - 06.06.2018 20:23:53


#137
6 июня 2018 года, 20:56
Константин, спасибо.
Кое чего касательно плавсредств я нашёл
лодка:
Рисунок Пользователь добавил изображение


катер под чехлом:
Рисунок Рисунок


#138
7 июня 2018 года, 20:56
Всем здравствовать!

Ничего толкового пока не сделал, показывать нечего.
Однако выяснил, что испанская пушка BAZAN RB de 37 mm, на которую не найти ни чертёжика ни схемки, есть ни что иное,
как перекрашенная немецкая пушка 3,7 cm SK C/30, на которую всего полно.
Может пригодится кому-нибудь эта информация.
Рисунок Рисунок

Слева BAZAN RB de 37 mm, справа 3,7 cm SK C/30 в подводнолодковом исполнении как я понял.
Изменено: Алексей Кулинар - 07.06.2018 20:57:54


#139
7 июня 2018 года, 21:13
Цитата
Алексей Кулинар написал:
Ничего толкового пока не сделал, показывать нечего.Однако выяснил, что испанская пушка BAZAN RB de 37 mm, на которую не найти ни чертёжика ни схемки, есть ни что иное,как перекрашенная немецкая пушка 3,7 cm SK C/30, на которую всего полно.
Ну, вот. А говорите, что толком ничего не сделали.....
Вы провели небольшое архивно-историческое исследование. А в строительстве моделей, это очень важная работа!


#140
7 июня 2018 года, 21:45
Алексей Никитин,  а, ну вобще-то да, исследование,  :D  , спасибо.


#141
8 июня 2018 года, 17:36
Всем доброго дня и вечера!

Вот вырисовывается что-то с пушками
Рисунок Рисунок


#142
8 июня 2018 года, 18:19
Цитата
Алексей Кулинар написал:
Вот вырисовывается что-то с пушками
Теперь пушечки намного интересней смотрятся!  8D


#143
8 июня 2018 года, 21:05
Алексей Никитин, спасибо, попытаюсь ещё элементы управления изобразить.


#144
10 июня 2018 года, 18:10
Всем здравствовать!

Закончил с пушками. Лучше мне не сделать, по крайней мере с тем инструментом, что у меня есть.
Рисунок Рисунок



Ну и
Рисунок
:D


#145
10 июня 2018 года, 20:09
Алексей, получилось хорошо. А если рядом с новыми пушками и со спичкой  положить изкоробочную деталь, то фотография передаст все особенности проделанной работы. :)
Изменено: deLoro - 10.06.2018 20:10:07
Cada palabra De Dios es la Verdad.
Мы истину забудем  слов своих, сменив на дымное звучание иных.Рисунок


#146
10 июня 2018 года, 21:02
deLoro, спасибо, а изкоробочные детали я пустил на запчасти. Эти полукруглые щитки внизу какраз от них  :)


#147
10 июня 2018 года, 21:50
Цитата
Алексей Кулинар написал:
Закончил с пушками.
Вот теперь, совсем другое дело!  8D


#148
11 июня 2018 года, 7:16
Цитата
Алексей Никитин написал:
Вот теперь, совсем другое дело!
Спасибо!
Займусь теперь бортовыми огнями и прожектором.


#149
11 июня 2018 года, 7:29
Цитата
Алексей Кулинар написал:

Однако выяснил, что испанская пушка BAZAN RB de 37 mm, на которую не найти ни чертёжика ни схемки, есть ни что иное,
как перекрашенная немецкая пушка 3,7 cm SK C/30,
Вот это вы нормально прокачали вопрос, спасибо, буду теперь знать на всяк случай).


Цитата
Алексей Кулинар написал:

Закончил с пушками.


Очень отлично получилось!
ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин



МОЙ ЮТУБ КАНАЛ :https://www.youtube.com/channel/UCxuEZoKnENcORYxsA4lSCgA

МОЙ ТГ КАНАЛ "Токсичный Барнаульский кейс" https://t.me/ab_barnimodel


#150
11 июня 2018 года, 7:34
Цитата
Александр Бурков написал:
Вот это вы нормально прокачали вопрос, спасибо, буду теперь знать на всяк случай).
Буду рад если пригодится  :)

Цитата
Александр Бурков написал:
Очень отлично получилось!
Спасибо!
