Вам бы, сударь, мастер-модели делать!!! Да вот жаль по нашей теме покупателей будет не много...
ТШ-2 №2 (ЦКБ-21) 1/48, Вторая попытка.
30 апреля 2019 года, 10:37
|
|
|
|
30 апреля 2019 года, 16:07
Дык никто не предлогает . Конечно не И-16, но думаю И-7 или 12 расхватали бы с полпинка.
|
|
|
|
1 мая 2019 года, 15:07
Всем привет и с праздником. Установил баки, доработал центроплан и сфотографировал кабину, а то после установки верхнего крыла это будет невозможно.
[FILE ID=2006071]
Изменено: |
|
|
|
2 мая 2019 года, 10:34

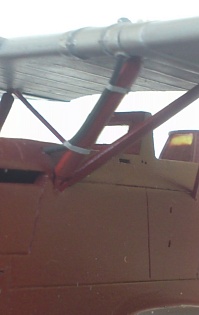

Вот так выглядели подножки на ТШ-2, так же установил центральные подкосы (надеюсь расчитал верно). Трубку пито выточил на бормашинке.
|
|
|
|
2 мая 2019 года, 18:31
Установил хвостовые растяжки, из мед. иголок и фольги изготовил пулемёты. Хотеть сначала кожуха сделать с отверстиями ( даже придумал способ как ), но просмотрев фото оказалось что они гладкие.
|
|
|
|
2 мая 2019 года, 18:33
Стройка на загляденье, читать одно удовольствие.
С уважением,
Андрей |
|
|
|
3 мая 2019 года, 14:03
Спасибо Андрей. Всем привет, ну вот и установлено вооружение. Три дня, с перерывами на другие детали, корячился с подвеской. Вроде всё подготовил чтобы монтировалась без проблем, ан нет не учёл толщину грунта (баллон), в результате пришлось подгонять контейнеры по новой. Вот что получилось.
|
|
|
|
3 мая 2019 года, 14:14
Шикарно!
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
|
|
|
|
3 мая 2019 года, 14:23
Спасибо Сергей, пойду верхнее крыло выставлять.
|
|
|
|
3 мая 2019 года, 15:17
Андрей, потрясающе!!!
|
|
|
|
3 мая 2019 года, 17:44
|
|
|
|
3 мая 2019 года, 22:49
Это ж какое вдохновение нужно иметь.Золотые руки.
|
|
|
|
4 мая 2019 года, 17:27
|
|
|
|
4 мая 2019 года, 17:34
Эта стройка - один из немногих образцов, по которому можно и нужно учиться делать модели музейного качества с нуля.
По крайней мере для себя взял очень многое.
Ты видишь суслика? Нет. А он есть (с)
|
|
|
|
4 мая 2019 года, 21:03
Андрей, если не трудно - расскажи как ты делаешь стойки более подробно. Я читал сообщение № 54, но не все понял "Подкосы делаю так: обклеиваю 1 мм. латунную трубку полистиролом (сохнет в тисках) после профилирую, отрезаю нужную длинну и снимаю с трубки затем вставляю пластиковый пруток."
- в тиски зажимается только пластик или трубка тоже? - зачем вместо трубки затем вставляется пластиковый пруток? - что делать если подкос соединяется с вертикальной поверхностью? - какой толщины используется полистирол? - как добиться плотного прилегания полистирола к трубке при обклеивании? - трубка потом легко выходит из сформированного профиля? все таки они достаточно длинные получаются. Извини за столько вопросов, но мне эта тема интересна в силу того что я собираю 1 мировую, а подкосы у Eduard чаще всего мне не нравятся.
С уважением,
Андрей |
|
|
|
4 мая 2019 года, 22:26
Андрей, спасибо за отзыв.
Андрей Захаров, приветствую. В тиски зажимается уже обклеенная трубка, этим же и достигается и плотность прилегания трубки в пластике. При обклейкой по бокам применяю полистирол 0,3 мм., спереди и сзади полистирол 0,7 - 1 мм. ( если трубка 1 мм. ). При обклейке клей кладу больше чем при обычной склейке в результате пластик подплавляетлся и заполняет пустоты вокруг трубки, вот и вам и плотность, но без тисков этого не добиться. Металлическая трубка нужна для более простого профилирования стойки так она не гнётся. Если стойки короткие, то сначала я подрезаю их прямо на трубке, так легче снимать. Если подкос длинный то свободный кончик трубки беру пассажирами и поступательно-возвратными ( влево-вправо ) движениями стягиваю подкос. Потом вставляю без клея пластиковый пруток что бы торчал с обеих сторон мм на 3, потом при подгонке по месту подрезаю. Пруток для того чтобы использовать модельный клей, опять же его проще подогнуть если что. Под вертикальной поверхностью я так понял ты имеешь ввиду борт фюзеляжа? В этом случае сверлится отверстие по диаметру прутка под нужным углом, сначала шилом намечаю место где должен крепится подкос на прототипе затем чуть ниже, примерно на 1 мм ( чем больше угол наклона подкоса тем ближе к отметке ) сверлю отверстие. Метод такой, начинаю сверлить под углом 90° сверлом 0,5 мм., буквально самую малость чтобы цепануло сверло, затем начинаю поворачивать его в направлении как должен стоять подкос одновременно продолжая сверлить, в результате сверло начинает работать ещё как и фреза, потом рассверливаю сверлом нужного диаметра. Если пластик тонкий в этом месте, изнутри, подклеиваю полистирол. Как то так. Надеюсь я тебе помог.
Изменено: |
|
|
|
5 мая 2019 года, 15:03
Всем привет. Натянуть расчалки и временно поставил на лыжи полюбоваться, и заодно выставить хвостовую лыжу под нужным углом.
|
|
|
|
5 мая 2019 года, 15:55
Круто
|
|
|
|
6 мая 2019 года, 18:58
|
|
|
|
6 мая 2019 года, 21:32
Симпатичная турель, Андркй, а "пилу" как делал?
С уважением,
Андрей |
|
|
|
6 мая 2019 года, 22:01
Андрей, я как то делал на заказ нашему коллеге "тёрку" для гофра с шагом 0,25мм ( фото есть в моём И-8, правда там шаг крупнее ) перед тем как выслать изделие испытал чтобы потом не краснеть. Остался кусок пластика с гофром, ну я его порезал на дольки и выгнул.
|
|
|
|
7 мая 2019 года, 7:49
Андрей, с такой турелью остаётся только сделать действующий пулемёт!!!
|
|
|
|
7 мая 2019 года, 17:41
Нее, Игорь, действующий пулемёт этож статья:
Всем привет, закончил турель Решил примерить на модель ну и вам показать Хм, не слишком ли я подробно веду повествование?
Изменено: |
|
|
|
7 мая 2019 года, 21:32
В самый раз Андрей. Пулемет хорош. Это фототравление его так украшает?
С уважением,
Андрей |
|
|
|
7 мая 2019 года, 23:17
Ой, и правда! О любимой 222-й статье то забыл!!!
Кстати, а экспертиза на Ваш пулемёт есть? ))) |
|
|
|
8 мая 2019 года, 18:39
Это не мой пулемёт! Его мне аэмгешники подкинули!!!
Кстати насчёт пулемёта, Маслов пишет что на турели стоял ПВ-Ф. Что это за модификация такая информацию я не нашёл, ну да дело не в этом. Фотография явно противоречит этому утверждению, неужели сложно взять всем известную фотографию и увеличить фрагмент. правда это первый вариант ТШ-2 и стоит спарка без прицела. Я строю №2 и на фото, хоть и плохонько, но просматривается что пулемёт один ( фото в начале сказки ). Ну это я отвлёкся. Всем привет. Поставил модель на лыжи и приступил к изготовлению резиновых амортизаторов.
Изменено: |
|
|
|
8 мая 2019 года, 21:33
ПВ-Ф? Даже не слышал о таком! У меня в музее только обычный ПВ.
|
|
|
|
9 мая 2019 года, 19:16
С Праздником!
Модель - супер!!!
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
|
|
|
|
9 мая 2019 года, 19:49
Классный биплан! Спасибо за интересную сказку -)
С уважением,
Андрей |
||||
|
|
|||
