[ Закрыто ] Броненосец Duilio, Разработка 3D модели
Разработал трехмерный теоретический чертеж броненосца Duilio.
Масштаб 1:200
Длина между ПП - 505,4 мм.
Длина наибольшая - 533,24 мм
Ширина наибольшая - 100,66 мм
Осадка 40 мм.
Водоизмещение расчетное - 1392/1521 г.

Исходники прилагаются.

Можно модельку делать  crezy  \8/  {[}]
Рисунок
Пользователь добавил изображение
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Пользователь добавил изображение
Новые прорисовки.
Внутреннее устройство, расстановка механизмов.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Продолжаем разрабатывать модель
Пользователь добавил изображение
Рисунок
Рисунок
Рисунок
Башня ГК
Рисунок
Рисунок
Имитация выстрела путем пускания дыма из стволов  \%/

..весьма
8D
ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин



МОЙ КАНАЛ :https://www.youtube.com/channel/UCxuEZoKnENcORYxsA4lSCgA
Так он что, ещё и стрелять будет? Что за мегамонстра Вы строите? Теперь всё... гроза всех флотов имба какая то...
Супер.
P.S. Чувствую надо срочно ускорить строительство крейсера , флоты у моделистов всё более и более агрессивные становятся   crezy
Изменено: Бегемотик (Василий) - 04.11.2020 18:23:33
Да нет, стрелять не будет.
Будет просто имитировать стрельбу звуком и дымом
А вы учли, что башни не круглые? -они О-образные.
Цитата
Юрий Флоров написал:
башни не круглые? -
Разумеется. Всё по чертежу  :}{
Олег привет Петра закончил как я понимаю, жаль окончение стройки не захватил, а миноноску не планируешь на Дуилио? выстави Петра в действующие модели очень интересно посмотреть результат, с уважением Павел
Цитата
Бегемотик (Василий) написал:
Что за мегамонстра Вы строите?
Ага василь, чуть больше Варяга будущего твоего, а вообще интересные эти корабли были, я имею ввиду корабли той эпохи
Привет-привет
Пётр на паузе. Скоро вернусь к нему, поставив итальяшку на паузу. Такая разноплановость ))
Понятно, отдохнуть тоже надо, но Олег как закончишь ждем обязательно, очень интересно
До весны закончу. Наверное  :D
Кстати, о миноноске. В стендовой модели сделать её можно, в действующей уже не так всё однозначно ))
Надо делать открывающийся кормовой порт, это механизмы, которые надо куда-то влепить. Плюс надо уместить рулевое управление, для которого и так из-за формы кормы нет места. В общем, будем без неё, что же делать, ё-моё  :)

Дымящие пушки сделал, теперь надо дымящую трубу сварганить
только дыму надо по более, и порох дымный и котлы самоварного типа, дымили ого-го, ну да "нибио" или как ее прозвали можно просто в довесок поставить рядом, когда на ходах ее не брать, а когда под колпак можно и рядом поставить.
Порох это уже перебор  crezy , будем дымить по старинно-известному рецепту, девайс подходящий только надо подобрать
Насчет миноноски подумаю
Установка для имитации дыма из трубы.
Дым в данном случае представляет собой холодный водяной пар, образуемый ультразвуковым пьезоэлементом. На таком принципе работают бытовые УЗ увлажнители воздуха. Никакой механики, никакого нагрева, никакого шума, минимум электроники.
Расход жидкости (дистиллированная вода) примерно 1 куб.см - 3 мин.
При просто воде дым бледно-сизый. Сделал водный раствор черной гуаши в воде, дым стал темно-сизым, но не черным, конечно. Как добиться черного пока не знаю.
В общем компактная, дешевая и простая установка имитации дыма для моделей кораблей.

Начало сборки корпуса
Корпус готов, вернее нижняя его часть. И пусть впереди слабоумие и отвага, пардон, шпатлевка и напилинг, но всё равно приятно  :D
Вес корпуса 357г, включая два двигателя  с муфтами, валы и подшипники.
Отрисовал конструкцию верхнего мостика.
Рисунок
Рисунок
Рисунок
Рисунок
Сегодня это выглядит вот так
Свеженарезанные палубы
Работа движется..   Отлично, Олег.  Посматриваю с удовольствием.
ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин



МОЙ КАНАЛ :https://www.youtube.com/channel/UCxuEZoKnENcORYxsA4lSCgA
Грандиозно!
"Мы работаем, люди в курсе"  ;)

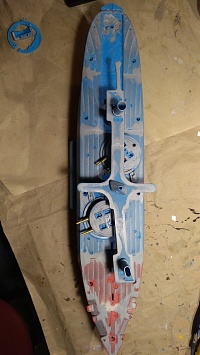

Покрасил корпус и мелочёвку кое-какую.
Буду клеить палубы.
Цитата
Olger_spb написал:

Покрасил корпус и мелочёвку кое-какую.
Олег, а декор.полоса ( белая, между надводным бортом и ппв) разве была на нем ? Вроде же как нет.
ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин



МОЙ КАНАЛ :https://www.youtube.com/channel/UCxuEZoKnENcORYxsA4lSCgA
Цитата
Александр Бурков написал:
а декор.полоса
Белая полоса по КВЛ на некоторых моделях есть, на некоторых её нет.
На фото настоящего Duilio я её вижу, поэтому и сделал.
Рисунок
Рисунок
Рисунок
