ББФ "Адмирал Лазарев", Разработка 3D модели

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#1 20 августа 2020 года, 10:37 №;%:?*()_+ Изменено: Olger_spb - 11.07.2021 13:38:48

Александр Бурков

Пользователь

Сообщений: 4788 Моделей: 20 Регистрация: 19.02.2012

Эстет

20 августа 2020 года, 11:10

Отлично..Посмотрим.. Олег, " А.Лазарев", что то мне подсказывает, тоже планируется со стреляющими башнями?

Цитата
Olger_spb написал: на другом форуме (созвучном одному острову в Японском море)

ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин

МОЙ ЮТУБ КАНАЛ :https://www.youtube.com/channel/UCxuEZoKnENcORYxsA4lSCgA

МОЙ ТГ КАНАЛ "Токсичный Барнаульский кейс" https://t.me/ab_barnimodel

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#3 20 августа 2020 года, 11:13 )(?:%;№;№Й;%:?( Изменено: Olger_spb - 11.07.2021 13:37:56

Иван Ильин Пользователь Сообщений: 1835 Моделей: 0 Регистрация: 29.08.2013 Эстет.	#4 20 августа 2020 года, 21:18 А в какой программе моделите корпус? Сложно только по шпангоутам делать кривизну? Три слова - это два слова.

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#5 20 августа 2020 года, 21:53 !"№;%:?*()_ Изменено: Olger_spb - 11.07.2021 13:37:39

Иван Ильин Пользователь Сообщений: 1835 Моделей: 0 Регистрация: 29.08.2013 Эстет.	#6 20 августа 2020 года, 22:26 Спасибо. Три слова - это два слова.

Тунгус-74 Пользователь Сообщений: 298 Моделей: Регистрация: 30.01.2020	#7 20 августа 2020 года, 23:10 Раньше была в ЦВММ. Прикрепленные файлы Носовое украшение.jpg (208.64 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#8 21 августа 2020 года, 9:39 ;:%?*() Изменено: Olger_spb - 11.07.2021 13:37:22

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#9 11 июля 2021 года, 13:39 Тема закрыта

Olger_spb

Пользователь

Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017

#10

22 марта 2023 года, 9:38

Неожиданное продолжение разработки модели уже в масштабе 1:100.
остались мелкие работы по корпусу и башням.
Самоходная, р/у. Башни будут действующими.

Прикрепленные файлы












































Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#11 4 июля 2023 года, 9:11 Готовый корпус и палуба. Печать из abs-пластика. Прикрепленные файлы photo_10.jpg (258.92 КБ) photo_22.jpg (346.32 КБ) photo_28.jpg (499.94 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#12 14 августа 2023 года, 9:17 Деревянная палуба Прикрепленные файлы photo_38.jpg (280.93 КБ) photo_43.jpg (492.18 КБ) photo_42.jpg (425.63 КБ) photo_39.jpg (491.02 КБ) photo_40.jpg (513.03 КБ) photo_41.jpg (502.88 КБ)

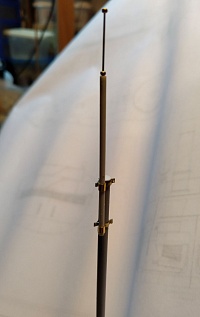

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#13 8 сентября 2023 года, 16:17 Заготовки мачт Прикрепленные файлы photo_45.jpg (131.1 КБ) photo_46.jpg (135.78 КБ)

Laser Works Пользователь Сообщений: 70 Моделей: Регистрация: 25.08.2023	#14 8 сентября 2023 года, 17:35 Привет! Палуба зачетная! Наборная? А вот полоски от печати сильно видны...болезнь этих принтеров....надо "нулевочкой" с водичкой....

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#15 8 сентября 2023 года, 17:47 Палуба наборная, из реек. Еще будет тонировка под сосну, ну и лак сверху. Печатные детали в чистом виде не использую, разумеется. Шпаклевка, шлифовка, грунтовка само собой.

Olger_spb

Пользователь

Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017

#16

6 октября 2023 года, 9:18

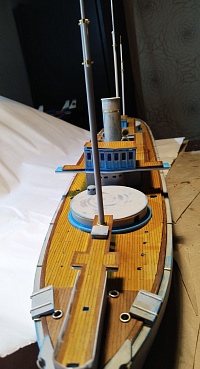

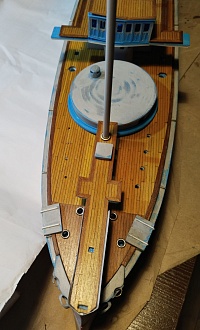

Готовые палубы - верхняя, мостики, рубки

Прикрепленные файлы







photo_46 (1).jpg (406.96 КБ)




Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#17 9 октября 2023 года, 9:31 Кран-балка. Прикрепленные файлы photo_57.jpg (277.33 КБ) photo_58.jpg (241.69 КБ) photo_59.jpg (253.69 КБ) photo_60.jpg (307.55 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#18 11 октября 2023 года, 9:54 Кран-балка переделана Прикрепленные файлы photo_63.jpg (304.05 КБ) photo_64.jpg (283.91 КБ) photo_62.jpg (228.79 КБ) photo_61.jpg (258.08 КБ) photo_65.jpg (340.41 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#19 16 октября 2023 года, 9:44 Бушприт как полуфабрикат )) Прикрепленные файлы photo_70.jpg (218.27 КБ) photo_66.jpg (169.41 КБ) photo_69.jpg (199.25 КБ) photo_67.jpg (251.66 КБ) photo_68.jpg (276.78 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#20 13 ноября 2023 года, 9:19 ФТД и их шаблоны Прикрепленные файлы View-159.jpg (204.63 КБ) View-158.jpg (222.34 КБ) View-160.jpg (276.23 КБ) View-157.jpg (240.32 КБ) View-161.jpg (75.78 КБ) View-163.jpg (186.97 КБ) view-156.jpg (190.18 КБ) View-162.jpg (207.71 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#21 23 ноября 2023 года, 13:34 и фтд в процессе так сказать ) Прикрепленные файлы photo_71.jpg (360.98 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#22 10 января 2024 года, 17:44 Новые фото в ленту ) Прикрепленные файлы photo_78.jpg (59.16 КБ) photo_93.jpg (33.1 КБ) photo_84.jpg (88.32 КБ) photo_88.jpg (147.91 КБ) photo_87.jpg (283.72 КБ) photo_86.jpg (243.49 КБ) photo_74.jpg (400.39 КБ) photo_91.jpg (377.35 КБ) photo_72.jpg (489.86 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#23 2 мая 2024 года, 10:08 окрашенный корпус Прикрепленные файлы photo_98.jpg (259.75 КБ)

Дмитрий Кочегура

Пользователь

Сообщений: 1235 Моделей: 9 Регистрация: 17.04.2013

#24

3 мая 2024 года, 15:45

Доброго вечера!
расскажите пожалуйста каким раствором травите (фототравление)?

Изменено: Дмитрий Кочегура - 03.05.2024 15:55:05

Суслик - самая значимая деталь модели!
строил Т-29 до того, как это стало мейнстримом

Olger_spb

Пользователь

Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017

#25

3 мая 2024 года, 17:53

Цитата
Дмитрий Кочегура

Добрый.
Рецепт такой: 300мл горячей воды, 4 столовые ложки персульфата аммония (Вот здесь есть), 1,5 чайные ложки соли поваренной.
Тщательно смешать и взболтать

Травлю в самодельном "бурбуляторе" - вертикальная кювета из оргстекла с нижней подачей воздуха насосом для аквариума.
Заготовка размером 100х70мм травится минут 35-40.

Прикрепленные файлы


Дмитрий Кочегура Пользователь Спонсор Каропки Сообщений: 1235 Моделей: 9 Регистрация: 17.04.2013	#26 4 мая 2024 года, 11:19 большое спасибо, буду попробовать! Суслик - самая значимая деталь модели! строил Т-29 до того, как это стало мейнстримом

Olger_spb

Пользователь

Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017

#27

5 мая 2024 года, 22:19

Цитата
Дмитрий Кочегура

Пож-та, пробуйте, обращайтесь

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#28 5 мая 2024 года, 22:22 Сборка-деталировка палубы Прикрепленные файлы photo_99.jpg (236.27 КБ) photo_102.jpg (437.44 КБ) photo_103.jpg (457.21 КБ) photo_100.jpg (449.5 КБ) photo_101.jpg (541.27 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#29 9 мая 2024 года, 13:19 Примерка труб на сухую Прикрепленные файлы photo_106.jpg (166.69 КБ) photo_108.jpg (181.19 КБ) photo_107.jpg (208.2 КБ) photo_105.jpg (212.75 КБ) photo_104.jpg (274.05 КБ)

Olger_spb Пользователь Сообщений: 398 Моделей: 0 Регистрация: 02.04.2017	#30 10 мая 2024 года, 13:46 Винт Прикрепленные файлы photo_110.jpg (63.77 КБ) photo_109.jpg (71.86 КБ)
