Су-57 (T48 half-track) 1/72, Американское самоходное противотанковое 57 мм орудие на базе М3 half-track для нужд РККА

Собственно все в названии. Сей хитрый пепелац был поставлен американцами в СССР по программе ленд-лиза в количестве более 600 шт.

Цель работы:

Используемые наборы для творчества:
Быстросбор от Итала с другой пушкой и с другим щитком:

И набор от Фикса с противотанковой пушкой 6 фут (57-мм) и Универсалом. Набор в масштабе 1/76, но альтернатив пока не увидел. Придется слегка пренебречь. Да и Универсал тоже хорошо ложится в мою коллекцию по ВОВ.

По английской пушке ранее находил информацию, что она копия американской 57-мм (вернее наоборот). Но при визуальном ознакомлении с пластиком пушки и фотками прототипа самоходки понял, что стволы отличаются. У амеров конический, у бритов с резким перепадом толщины. Будем думать как с этим бороться.
Быстро сделать не обещаю.

В общем: "Поехали!"

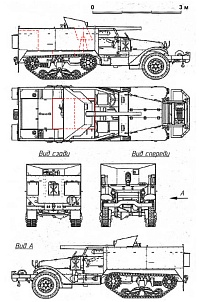

Первый ап темы. Только что сделал чертеж в масштабе 1:72. Корпус быстросбора лег в него нормально по двум проекциям. Уже неплохо.)) Кому надо забирайте. На масштабную линейку при масштабировании не ориентировался. Только на ширину корпуса и высоту по щитку орудия. Они совпали +- 0,5 мм.

Озадачился формой боевого отделения. А именно низа. Фото на этот счет нашлось не так много.
Изменено: Владислав Киселев - 05.07.2019 11:25:49

Набросал тумбу для закрепления орудия и скрытую часть щитка. Теперь можно кроить.

UPD Нашел на фото более интересный ракурс внутрянки, понял свои ошибки и пришлось корректировать прорисовку. Чертеж заменил.
Изменено: Владислав Киселев - 04.07.2019 23:17:16

Переделал днище быстросбора (не соответствовало чертежу), собрал с нуля щиток пушки (края пока не обрезаны до конца), выпилил пушку (тут принял участи и перепиленный ствол из быстросбора и станина с откатным механизмом от Фикса и просто кусок литника для казенника).
Изменено: Владислав Киселев - 13.07.2019 22:56:53

Отлил бампер с лебедкой используя в качестве мастер-модели раму М16 от Unimax. Изготовил и прикинул на место станину пушки.
Рисунок

Практически закончил боевое отделение. Осталось поставить на место орудие и щиток + установить органы управления орудием, прицел и сиденье наводчика. На верх бортов также необходимо установить принадлежности для чистки орудия и запасную канистру рядом с основным правым бензобаком. Практически все самое сложное позади. ))
Рисунок
Рисунок
Рисунок

Механическая часть работ потихоньку подходит к концу. Что сделано на данный момент:
- собрано до конца боевое отделение с пушкой (уже при фотографировании вспомнил, что забыл сделать сиденье наводчика, это в планах);
- сделано отделение управления. Решил воспроизвести вариант с откинутым лобовым щитком. За ним рамка со стеклами. Изучая фото понял, что сами стекла съемные. Потому оставил только рамку для их установки.
- сточил канистры по бортам, заменю их литыми из эпоксидки.
- подготовил передний бампер для установки.
- на фото также фигурирует ящик ЗИП от готвой модели ЗСУ M16. Он послужит заготовкой для двух ящиков ЗИП модели.

Осталось собрать ходовку, небольшой обвес и по мелочам.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок

Сборка и запил модели окончены. Впереди покраска, не красил более 20 лет потренировался недавно на паре старых моделек. Надеюсь эту не испорчу. ))
Фото собранной модели (брезент на снарядном ящике не приклеен).
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Владислав Киселев - 26.07.2019 19:34:25

Окрасил САУ в базовый цвет и раскрасил детали. Далее покрытие глянцевым лаком и спецэффекты. Ходовая докрашена не до конца, но я особо на ней не заморачивался, т.к. по ней еще пройдусь имитацией грязи. Неровные края краски по светлым деталям увидел после фотосессии. Поправлю на сколько возможно.
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Владислав Киселев - 30.07.2019 18:21:30

Готово!
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Владислав Киселев - 02.08.2019 18:56:33
