Wasa Corel 1:75, постройка корабля Wasa Corel 1:75
#61
9 июля 2019 года, 22:39
Боковые стенки портов вертикальны, по-скольку образуются шпангоутами...
Что касается "горизонтальных" стенок. то логика подсказывает, что они должны бы быть параллельны палубам...иначе пришлось бы ставить орудия на горизонтальные платформы...А то орудийный ствол будет клинить при малейшем отклонении от центра порта...
Вопрос нуждается в изучении...


#62
10 июля 2019 года, 9:53
Цитата
Константин (Fortres) Кравченко написал:
Вопрос нуждается в изучении...
Фрагмент одной из орудийных палуб Wasa из одноименного музея.
Рисунок

Понимаю, что не слишком убедительно сделано, но всеже


#63
10 июля 2019 года, 10:27
Приветствую. Полагаю это визуальное искажение из-за наклона борта .... Крышки портов везде правильной формы.
стройка чайного клипера "Катти Сарк" завершена: http://karopka.ru/forum/messages/forum190/topic20710/message867910/?result=edit#message867910 Стройка "СЕВЕРОМОРЦЫ" завершена: https://karopka.ru/forum/forum190/topic25280/


#64
10 июля 2019 года, 13:07
Цитата
Антон Хотеев написал:
Крышки портов везде правильной формы.

Совершенно верно. Правильный квадрат. Специально в свое время делал запрос Фреду Хоккеру.
Шведский королевский корабль "Васа"
  http://karopka.ru/community/user/21010/?MODEL=481749

Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16


#65
10 июля 2019 года, 13:26
По этому поводу сломано столько копий...
На приведенном выше фото показаны стандартные порты...в смысле - тимберсы перпендикулярны линии палуб и порты имеют строго прямоугольную форму.
Не вносит ясности и Ландстрем - у него в книге горизонтальные полки портов паралельны то килю, то палубам...

Пользователь добавил изображение
Пользователь добавил изображение

По элементарной логикие - форма порта - прямоугольник или параллелограмм значения не имеет.
Важно, чтобы его горизонтальные полки были паралельны палубе ИМХО

И кстати, Владимир таки прав - если внимательно смотреть на чертежи, то в кормовой части (как минимум) тимберсы имеют наклон к миделю...И горизонтальные полки, паралельные палубам будут создавать с ними прямые углы, т.е. порты будут квадратными
Изменено: Константин (Fortres) Кравченко - 10.07.2019 13:28:36


#66
10 июля 2019 года, 16:56
спасибо за подробные фото! пушечные порты буду делать прямоугольные и с наклоном параллельно палубе. при этом вкладки, на которых держатся пушки не будут прилегать к шпангоутам, думаю это не критично.


#67
10 июля 2019 года, 16:58
Цитата
Константин (Fortres) Кравченко написал:
И кстати, Владимир таки прав - если внимательно смотреть на чертежи, то в кормовой части (как минимум) тимберсы имеют наклон к миделю...И горизонтальные полки, паралельные палубам будут создавать с ними прямые углы, т.е. порты будут квадратными

Привет, Костя!
Ты правильно подметил про кормовую часть с тимберсами.  На шведском форуме даже чертежи выкладывали и дискутировали насчет градуса угла.

В архиве сохранилось только такое фото

Пользователь добавил изображениеПользователь добавил изображение

И сама конструкция порта от Фреда

Пользователь добавил изображениеПользователь добавил изображение

Пользователь добавил изображениеПользователь добавил изображение

Пару лет прошло и стало тяжко искать нужные фотки.
Шведский королевский корабль "Васа"
  http://karopka.ru/community/user/21010/?MODEL=481749

Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16


#68
12 июля 2019 года, 10:31
поставил пушечные порты
Рисунок
Рисунок
Рисунок


#69
12 июля 2019 года, 11:20
Привет!
Нормально. Я понимаю, что это примерка. На дальнейшее - немного поднять ствол так, чтобы он был по центру порта.

Пользователь добавил изображениеПользователь добавил изображение
Шведский королевский корабль "Васа"
  http://karopka.ru/community/user/21010/?MODEL=481749

Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16


#70
12 июля 2019 года, 11:29
да, пушки естественно еще не вклеены. я думал ствол пушки должен быть ближе к нижнему краю порта.
подправлю.


#71
12 июля 2019 года, 13:52
начал установку надстроек
Рисунок
Рисунок


#72
16 июля 2019 года, 12:12
продолжаю разбираться с надстройками на юте. Подскажите, зачем оставлен этот проход ? Есть фото как реализован этот узел на модели?
Рисунок


#73
16 июля 2019 года, 13:46
Нет там прохода.

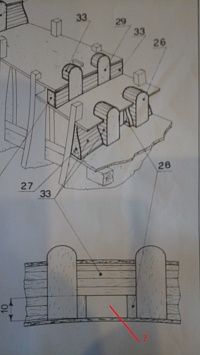

Оригинал.

Пользователь добавил изображениеПользователь добавил изображение

Пользователь добавил изображениеПользователь добавил изображение
Изменено: Владимир - 16.07.2019 13:48:00
Шведский королевский корабль "Васа"
  http://karopka.ru/community/user/21010/?MODEL=481749

Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16


#74
16 июля 2019 года, 13:54
Владимир, спасибо большое!


#75
16 июля 2019 года, 23:11
Цитата
Владимир написал:
Нет там прохода.
Оригинал.

Володя, не обижай коллег...
Там нет прохода...там есть световой люк, забранный декоративной "решеткой" в виде балясин ограждения.
Через это окно рулевой мог слышать команды с палубы.

Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Изменено: Константин (Fortres) Кравченко - 16.07.2019 23:12:31


#76
17 июля 2019 года, 12:33
Привет, Костя!
Пардон, ты прав, недочитал. Я эту страницу пропустил при переводе. Подумал, что описание внутреннего убранства для модели не потребуется. Внес дополнение в архив.
Изменено: Владимир - 17.07.2019 12:34:02
Шведский королевский корабль "Васа"
  http://karopka.ru/community/user/21010/?MODEL=481749

Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16


#77
17 июля 2019 года, 20:41
подскажите, такой цвет для шпона досок палубы подойдет?
Рисунок


#78
17 июля 2019 года, 21:07
доработал слуховой люк. Костантин, спасибо за интересный факт.
Рисунок


#79
24 сентября 2019 года, 11:29
есть фото вид сбоку черновой обшивки? верхняя часть черновой обшивки идет ступенькой. Судя по чертежу, эти ступеньки идут не по шпангоутам.
Рисунок


#80
24 сентября 2019 года, 11:38
еще вопрос - 1й шпангоут довольно сильно расширяется сверху. так и должно быть?
Рисунок


#81
24 сентября 2019 года, 12:44
Цитата
Nuclean написал:
еще вопрос - 1й шпангоут довольно сильно расширяется сверху. так и должно быть?

Во всяком случае в книге также расширяется вверху

Пользователь добавил изображение

И вид на оригинал

Пользователь добавил изображение
Изменено: Владимир - 24.09.2019 12:50:33
Шведский королевский корабль "Васа"
  http://karopka.ru/community/user/21010/?MODEL=481749

Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16


#82
24 сентября 2019 года, 14:46
спасибо Владимир!


#83
24 сентября 2019 года, 20:24
Цитата
Nuclean написал:
есть фото вид сбоку черновой обшивки? верхняя часть черновой обшивки идет ступенькой. Судя по чертежу, эти ступеньки идут не по шпангоутам.

Вы ж не путайте модельные шпангоуты с реальными тимберсами.
В реале расстояние между шпангоутами не превышало 1 метра и заполнялось штуками дерева. таким образом, что получалась практически сплошная обшивка, которую мы имитируем черновой обшивкой на модели.Поверх этой "тимберсно-черновой обшивки нашивали чистовую...

Вот к тимберсам и крепились стойки ограждения. Иногда и сами тимберсы, вернее их оголовки - гедтимберсы выводились над планширем в виде кнехтов...
Пользователь добавил изображение


#84
24 сентября 2019 года, 20:27
Вот так выглядит "черновая" обшивка из тимберсов - левая скула HMS Victory
Рисунок


#85
28 сентября 2019 года, 9:19
какова должна  быть высота обшивки над палубой?
Рисунок


#86
28 сентября 2019 года, 9:53
еще вопрос - здесь черновая обшивка обрезается по 1му шпангоуту?
Рисунок


#87
24 мая 2022 года, 13:41

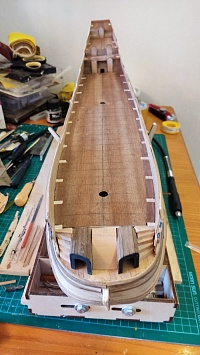

после длительного перерыва добрался до корпуса. Зашпаклевал черновую обшивку и приклеил чистовую.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок


#88
24 мая 2022 года, 13:45
Начал экспериментировать с расшивкой палубы. Торцы досок пытался покрыть крандашом. Получается бледно. Использовал для чернения торцов черный контур по ткани. Получилось лучше.
Пользователь добавил изображение


#89
24 мая 2022 года, 13:47
чем лучше покрывать корпус и палубу? есть вариант покрыть тунговым маслом, льняным или тиковым. Подойдет ли льняное мало? Что лучше?


#90
24 мая 2022 года, 18:12
Я использую льняное масло купленое в аптеке. И моя "Васа" им покрыта. Не вижу супкр-пупер разницы по сравнению с дорогими импортовыми маслами. И палубы на "Реноме" также льняное масло.  Правда сохнет оно 3-4 дня. Зато намного дешевле. На импортовых накрутка за бренд.
