мне кажется планки 42 это просто направляющие для крепления пушечных портов. однако, на какой высоте ставить их не совсем понятно, паз шпангоута должен быть по центру планки?
Wasa Corel 1:75, постройка корабля Wasa Corel 1:75
|
|
|
|
|
|
Не получается, не стыкуются эти прорези с местами расположения портов. Посмотрел несколько сборок этого набора от различных моделистов. Многие не поняли зачем эти прорези и просто их проигнорировали. Это видно на фото:
Изменено: - 16.06.2019 12:07:55
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|||
|
|
|
|
слушайте, а может в эти прорези надо было завести рейки (а может полосы картона) не "внахлест", как обшивку, а перендикулярно...Тогда получились бы полки на которые опирались бы "стаканы" портов ?
Вот как-то так  |
|
|
|
|
Привет, Константин! Тогда, если верить фото с Верфи, порт оказывается под палубой. Недаром на Верфи ломали копья из-за этих пазов. Что-то тут Корел нахимичил.
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|||
|
|
|
|
тогда получается надо просто игнорировать эти пазы? на какой высоте тогда делать пушечные порты и ставить планки №42 ?
|
|
|
|
|
|
Посмотреть бы инструкцию...искал в сети - не нашел...
А Верфь читал...но там картинки не открываются (по крайней мере, у меня ) |
|
|
|
|
|
вот инструкция
 изображение_viber_2019-06-16_20-18-43.jpg (200.64 КБ)  изображение_viber_2019-06-16_20-18-44.jpg (186.81 КБ) |
|
|
|
|
|
не...ну дорогой, интересуют картинки..а их я уже, увы. надыбал (они мне явно напомнили рисунки из инструкций Мамоли для Вики и Лани...
А текстовка...на иноязычном...да еще и без картинок... - бесполезняк...
Изменено: - 17.06.2019 22:04:50
|
|
|
|
|
|
Константин, картинки все что есть в инструкции уже приложены в этой теме, но понятнее не становится
думаю пазы проигноривать, как и другие коллеги |
|
|
|
|
|
Хм... Коллеги, читать вас немного странно - чем вас не устроило мое объяснение этих пазов?
 Вы мою Васу видели? Она завершена и выглядит вполне аутентично, а значит инструкции я расшифровал верно:)).То, что некоторые пазы кривенько прорезаны - так там весь набор корпуса такой. При установке рейки, ищем "среднюю температуру по больнице", чтобы совпадала хотя бы с 70-80ю процентами прорезей, вот и все:) |
|
|
|
|
|

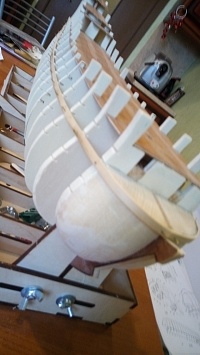

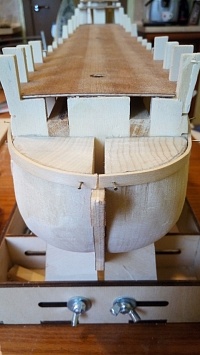

вклеил шпангоуты и палубы. Прикинул реперную планку черновой обшивки.
 изображение_viber_2019-07-07_15-00-12.jpg (174.65 КБ)  изображение_viber_2019-07-071_15-00-09.jpg (198.11 КБ)  изображение_viber_2019-07-07_15-00-10.jpg (158.49 КБ)  изображение_viber_2019-07-07_15-00-13.jpg (166.7 КБ)  изображение_viber_2019-07-07_15-00-09.jpg (138.42 КБ)  изображение_viber_2019-07-072_15-00-13.jpg (151.02 КБ)  изображение_viber_2019-07-07_15-00-11.jpg (129.47 КБ) |
|
|
|
|
|
наметил вторую реперную планку
|
|
|
|
|
т.к. корпус имеет кривизну, пушечный порт получается не прямоугольный. так и должно быть?
|
|
|
|
|
Привет!
Порты все прямоугольные. Бархоуты нигде не пересекают пушечные порты. Надо правильно расположить бархоуты, помня, что бархоут не повторяет линию палубы. Вид изнутри на порты. Боковые стенки порта перпендикулярны настилу соответствующей палубы. Т.К палубы имею прогибь, то и порты выглядят под некоторым углом по отношению друг к другу. Но сама рамка порта строго прямоугольная. Удачи!
Изменено: - 07.07.2019 18:37:16
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|
|
|
|
|
Владимир, спасибо! доработаю до нужной формы.
|
|
|
|
|
|
еще пара вопросов. надстройки нужно доработать с одной стороны до уровня палубы?
|
|
|
|
|
здесь нужна ступенька, как на чертеже, или нужно ступеньку убрать и сделать гладкий переход?
|
|
|
|
|
тут край палубы выступает, нужно ли его убрать?
 |
|
|
|
|
|
|
|
|
|
|
Вот как оно должно быть
Изменено: - 07.07.2019 21:51:27
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|||
|
|
|
Когда делаете обшивку борта плавно загибаете бархоут. Бархоут - это таже доска обшивки, только толще в 2-2,5 раза. На этом этапе никаких ступенек. Ступенька получиться автоматически, когда поверх бархоута будете крепить ригель гальюна (он накладается на бархоут)
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|||
|
|
|
Край палубы должен получиться вровень с дверным косяком. А под получившимся козырьком, в нише между дверями, располагаются фигурки декора.
Изменено: - 07.07.2019 23:04:06
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|||
|
|
|
Добрый вечер, Андрей! Вы, очевидно, не вполне знаете конструкцию "Васа" Это не ПУШЕЧНЫЙ порт! Рядом нет других лючков. Это служебный люк для освещения констапельской, когда там юнги набивали пороховые заряды. В походном положении закрыт И он в два раза меньше пушечного порта.
Изменено: - 07.07.2019 22:29:41
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|||
|
|
|
|
Тогда, еще раз извиняюсь
А на этом фото порты прямоугольные?  vasa3.jpg (288.85 КБ)
Изменено: - 07.07.2019 22:39:53
Какое государство, такая и продукция.
Шкурка у белки, а у нас наждачная бумага. Все фигня, главное бумажка нашлась. |
|||||
|
|
|
Этот узел нужно делать самому, не полагаясь на инструкцию Корела. У них - все сильно упрощено и слабо соответствует оригиналу. Как правильно Владимир заметил - ступеньки там не нужны. Штатные заготовки Корела я просто стачивал, убрав ступени и сделав гладкий переход. Обшивку ложил прямым углом. Потом все закрылось гальюном. Ну и уже в финале смонтировал нормальные ступени:  Геометрия в сравнении с оригиналом конечно же немного отличается, но это точно лучше, чем предложенное Корелом.
Изменено: - 08.07.2019 09:50:50
|
|||
|
|
|
|
спасибо всем за фото оригинала! теперь все понятно!
|
|
|
|
|
Вид на этот порт изнутри и вот в другом ракурсе сьемки.. Ещё раз подчеркиваю, боковые стенки порта ПЕРПЕНДИКУЛЯРНЫ к плоскости палубы. А так, как палуба имеет прогибь, то на боковой обшивке выглядят так, плюс ракурс сьемки. Уважаемый, Учите матчвсть.
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|||
|
|
|
|
можете прислать фото носовой части, хочу посмотреть как сходятся рейки черновой обшивки.
спасибо! |
|
|
|
|
|
К сожалению не сохранились фото черновой обшивки.
Фото носовой части чистовой обшивки. Черновая укладывалась аналогично И носовая часть оригинала Удачи!
Изменено: - 09.07.2019 13:01:57
Шведский королевский корабль "Васа"
Дельные вещи для парусников своими руками |
|
|
|
|
P.S. Блин только сейчас увидел, что фото то ненастоящее. Приношу свои извинения за излишнюю самоуверенность. P.S. Или настоящее фото?  vasa3.jpg (279.29 КБ)
Изменено: - 09.07.2019 22:48:03
Какое государство, такая и продукция.
Шкурка у белки, а у нас наждачная бумага. Все фигня, главное бумажка нашлась. |
|||||
|
|
|
||||
