11 дюймовая мортира обр. 1867 и иже с ней., перепил япошки
#31
24 мая 2012 года, 2:40
забыл еще одна.
стройка пока  встала ... в активном поиске зубчатых шестеренок ... и пр.
дальше уже пластиком не обойдешься ... нужна "тяжелая артиллерия" )).

ну пока суть да дело начинаю вторую делать . насмотрелся фото батарей  и задумал сделать 11 дюймовку дурляхера с  казематом . пока набросал сам каземат для  выкроек .
Пользователь добавил изображение
Пользователь добавил изображение


#32
24 мая 2012 года, 4:42
очень интересная пушечка, хотя я не поклонник такой древней артиллеррии=) но респект за то что все с нуля=)  #$#
Тигров много не бывает!


#33
24 мая 2012 года, 7:12
Цитата
Алексей пишет:
стройка пока  встала ... в активном поиске зубчатых шестеренок ... и пр.
Вам помогут наручные часы("Восток","Заря","Командирские", и т.п.)


#34
24 мая 2012 года, 8:26
Цитата
Антон Торопов пишет:



Цитата


Алексей пишет:
стройка пока встала ... в активном поиске зубчатых шестеренок ... и пр.
Вам помогут наручные часы("Восток","Заря","Командирские", и т.п.)

к  сожалению у  ближайшего окружения таковых даже целых не имеется .... эра электронных часов понимаешь ли ))


#35
24 мая 2012 года, 9:31
Прекрасная стройка.
По поводу шестеренок - попробуйте обратиться в часовую мастерскую. Там, скорее всего, найдутся запчасти для механических часов.


#36
24 мая 2012 года, 10:13
Цитата
Дмитрий Шаврин пишет:
Прекрасная стройка.
По поводу шестеренок - попробуйте обратиться в часовую мастерскую. Там, скорее всего, найдутся запчасти для механических часов.

попробую


#37
24 мая 2012 года, 11:02
механические детские машинки(китайские) - правде там пластиковые и цельные
редукторы от бытовых приборов,  ну тут нав. зуб не устроит.
А вообще я недавно купил мех.хронометр в хоз. магазе он в виде будильника  был , только на 45 мин.
Самый прикол - продавщица(девчонка молодая) у меня спрашивает "А для чего он?" я говорю - "Ну типа курицу поставил жарить - завел на 20 мин и не проспишь!", она -"ААА а то я все думала че за штуковина...."  Вот так вот).
Изменено: Антон Торопов - 24.05.2012 11:10:29


#38
24 мая 2012 года, 12:38
а  мне и  надо цельные )) .
в общем  будем искать... ничего другого не остается  ))


#39
7 июня 2012 года, 12:25
Алексей, здорово!. Я такую, же хочу! Только в 35 масштабе. Стволы из плекса просто великолепно. Напоминае сразу работу модельщиков  с нашего завода БМЗ. Там ребята из него чудеса делали.По поводу шестерёнок. Самые мелкие, это естественно наручные часы, а далее будильники разных размеров. Я их разобрал десятки. Но теперь практически на любой размер имею. С винтиками кстати так же. Собираю мелкие винты от часов и различных приборов. Прежде чем выкинуть.,знакомые всё ко мне волокут.И неразобранных часов ещё штку 20 лежит. Ждут очереди. Жалко пока. все на ходу.


#40
7 июня 2012 года, 12:35
проблема  в том  что пушками озадачился недавно и не "страдал"   собиранием будильников .. а  щас все  электронное в основном ... век  батареек и  ЖК  икранов ... ))
нашел колеса от зажигалки - очень даже подошли ... заформовал в резину отолью из смолы  ... смолу  уже буду точить ... ибо  надо доработать малость... а  металл ( сталь) катко проблематично надвфилем  наяривать .


#41
9 июня 2012 года, 4:09
пока начал вторую
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение


#42
13 июня 2012 года, 5:50
продолжаем постройку  на мортире  сваял маховики ( первая проба  пера - точнее паяльника) и зуб. передачи. начал делать площадки.
11 дюймовка - потихоньку ваяю станок ... ну и тож маховиков  напаял.
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение


#43
13 июня 2012 года, 5:51
и еще
правда  пайка  както не  удачно прошла  но как есть ... увы там  еще  тренероваться  и тренероваться ))
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение


#44
13 июня 2012 года, 7:59
Алексей, здорово выходит. Стоило бы ствол поглубже рассверлить - а то будет видно что на сквозной.
А выкроеками поделитесь? Хотел бы и себе такой ствол.


#45
13 июня 2012 года, 8:30
Цитата
vladimir slusarev пишет:
Алексей, здорово выходит. Стоило бы ствол поглубже рассверлить - а то будет видно что на сквозной.

А выкроеками поделитесь? Хотел бы и себе такой ствол.

выкройки ствола именно нужны  или всей  пушки ?
поделюсь конечно не  жалко .

напишите  на мыло мне напоминалку . будет время  сделаю ...
Изменено: Алексей - 13.06.2012 08:31:34


#46
20 июня 2012 года, 3:25
продолжаем.

на мортире закончены  все площадки . осталось сделать :
1. прицел
2. подобрать цепочку
3. кран

По дурляхеру  еще конь не валялся. пока сделал только лестничку + леерочки прилепил на место.
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение


#47
21 июня 2012 года, 16:00
Алексей, работа производит впечатление. Всё таки большие пушки очень смотрибельны. По поводу цепочек, только ради бога не поставьте цепочки с плоскими гранями на звеньях.Мелкие цепочки есть в магазинах, в том же Верьф на столе или Армор 35.


#48
3 июля 2012 года, 4:00
итак  продолжим . на 11 дюймовке поставил на ствол крючки для зацепа тележки со снарядом в казенной части , мушки
пушку саму разместил на станине , сделал механизм горизонтальной  наводки , тут он посложнее чем  у мортиры  6 зубчатых колесиков супротив 2 у мортиры .... в общем квартира столько матов не слышала ....зубчатый сектор просунуть в отверстие приклеить к  пушке ... ничем не подлезть .... родные услышав все это резко собрались и пошли на прогулку ...
итог 3  часа борьбы ... и они таки встали на место. получилось чутка кривовато но ломать я уже не решился ...здоровье важнее ....
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение


#49
10 июля 2012 года, 3:31
итак по пушкам пока тормозим  до прихода травла .
все  что мог вручную - сделал.
мортира - добил кран
дурляхер - кран, щит в носу и  пр.
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение


#50
10 июля 2012 года, 7:53
Черт, какая тонкая работа!

Прекрасное исполнение.


#51
10 июля 2012 года, 8:35
Цитата
Дмитрий Шаврин пишет:
Черт, какая тонкая работа!



Прекрасное исполнение.


спасибо


#52
10 июля 2012 года, 9:18
нет слов. одни эмоции. Ляксей - ты крут!!!!


#53
14 августа 2012 года, 5:17
пушки задуты в основные  цвета , теперь в зубы  кисть подкрашивать кое  что перекрашивать и пр.
не дождавшись травла  сделал из полистирола  оставшиеся  рычаги .

на очереди пайка колечек  на затвор и прицела и можно сказать что все готово к завершающему этапу.
пачканию и пр.

ну и  подставками пора бы заняться .
Пользователь добавил изображение
Пользователь добавил изображение


#54
22 августа 2012 года, 4:43
для мортиры подготовил основание .
сначала закрасил текстурной тамиевской  краской ... потом задувал несколькими жидко разведенными серыми и очень жидким  черным. осталось дождаться  цепочек , докрасить предварительно спаяв и  установив несоклько деталек пушку ,  докрасить основание . ну и потом чутка попачкать
Пользователь добавил изображение
Пользователь добавил изображение


#55
19 сентября 2012 года, 4:57

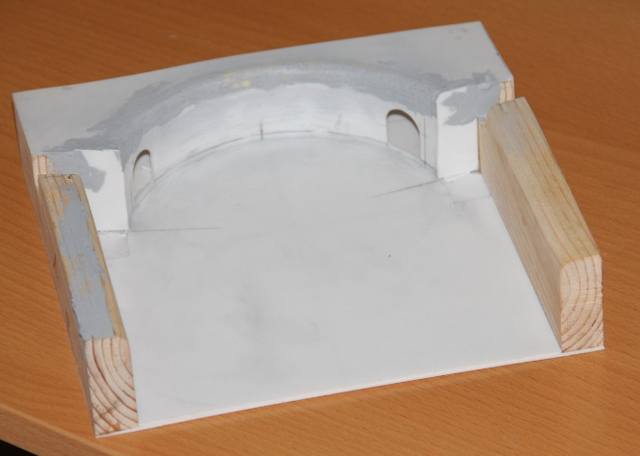

пока суть да дело начал делать основание под дурляхера . каземат пришлось сократить ибо осеня много места бы  заняла вся конструкция ....

Пользователь добавил изображение

в общем дерево , полистирол , скосы у  гнутой  части стены - пенопласт ....который на данный момент пока только зашпаклеван . далее надо сделать лесенки , торцевую стенку и дверки и  можно красить .


#56
20 сентября 2012 года, 6:17
Коллеги аппетит приходит во время еды ... пока не закончены выепоказанные пушки захотелось еще к ним рядом поставить еще 2 арсистемы .

10 дюймовку с Электрического утеса и 11 дюймовку обр. 1887 г

Пользователь добавил изображение

Пользователь добавил изображение

может кто поделится хорошими фото а  еще лучше чертежами ?


#57
20 сентября 2012 года, 11:52
Да-да-да!!!!
Обожаю большие пушки!

По 11/35 1887 - это Крупп. Серийный продукт. Такие в настоящее время стоят сейчас в Оскарсборге у Осло (утопили Блюхера в 40м), ещё в у китайцев в Вэйхае (вэйхайвей 1894), Янтае (Чифу), Сямынь. Ещё раньше были у турок - сторожили Босфор и Дарданеллы. У нас стояли в Севастополе на 11й батарее.
Пользователь добавил изображение
Пользователь добавил изображение
Рисунок
Рисунок
Рисунок
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Пользователь добавил изображение
Мне на вас на всех пофиг. Иначе бы поубивал


#58
20 сентября 2012 года, 11:59
По десятидюймовкам: Фортовед - раздел Артиллерия.
Там вообще много лбопытного.
Мне на вас на всех пофиг. Иначе бы поубивал


#59
20 сентября 2012 года, 12:13
Вот небольшой архив с тем, что у меня есть по 280/35 и подбной её артсистемам:
http://karopka.ru/community/warehouse/download.php?id=532806
Мне на вас на всех пофиг. Иначе бы поубивал


#60
20 сентября 2012 года, 12:32
Цитата
Yomi пишет:
Вот небольшой архив с тем, что у меня есть по 280/35 и подбной её артсистемам:

http://karopka.ru/community/warehouse...?id=532806

Вау ...отличный  чертеж там  у вас ... СПАСИБО огромное .... пляшу и танцую ... или наоборот от щастья
