Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
Цитата
Думаю Александр будет не против,
Абсолютно не против. Более того, всячески ЗА!) Я эту тему забросил в связи с увольнением с основного места работы, где я мог сидеть моделить по вечерам. Теперь такой возможности пока нет. Все свезено в гараж, обдумывается новое рабочее место. Поэтому все, кто хочет здесь что либо показать, поделится опытом - милости прошу. Пусть и здесь будет некая база знаний. Андрей, у вас хорошо получилось, мне нравится. Я бы тоже хотел сделать какие то направляющие из плоскостей, да вот уже засверлился. Хотя еще ничего не склеено и можно все переделать. Продолжение следует!
Рисунок
15 июня.jpg (379.95 КБ)
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
Цитата
глухие или сквозные
И те и те. В некоторых местах насквозь не засверлишся
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
Всем здравия! Вот и прошла выставка "Все масштабы 2025" где я умудрился взять грамоту за коллекцию ракет-носителей)) Отгремели фанфары юбилейного Дня Победы, с чем я всех и поздравляю. Наконец можно продолжить строить Антошку. Сегодня я решительно начал вклеивать в микроотверстия мононить 0.12мм. Там где двойная расчалка прокладывал кусочек потолще к двум концам нити, и все это на суперклей. Вроде что-то вырисовывается. Кстати на выставке я встретил готовую модель Ан-2 от мастерской Киндяка. Там вроде использовали расчалки из фототравления. Тоже вариант!
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Александр Журавский - 12.05.2025 22:01:45
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
Эх, вот человек как паук их плетет)) А я не могу 6 расчалок натянуть.. Я понимаю конечно что там 32-й, а у меня 72-й, но тем не менее..
И кстати тянет он на 32-м леской 0.1 :o
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
Цитата
Где Вы берёте свёрла 0,2?
Был у меня давно наборчик куплен китайских свёрл от 0.3 до 1.6мм, половина уже переломалась, но некоторые живы)) Купить можно на озоне или на али думаю
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
Какие тут баталии пока меня нет)) Друзья, давайте жить дружно! Я обязательно сделаю эти расчалки руководствуясь средневзвешенным и подходящим для моих рук методом, из всех здесь описанных от коллег-моделистов. Просто сейчас веду срочную стройку Ту-144 Звезды на выставку, а как закончу - сразу продолжу кукуруза.
Если что, плоскости пока не приклеены. Собираюсь сверлить сквозные отверстия примерно 0.2 и пропускать мононить через них, а потом натягивать, фиксировать и зачищать..
Ту-144 Звезда, Строим новинку 144 масштаба!
Администрации : "Сказка" - закончена.

ГОТОВО.
Рисунок
Ту-144 Звезда, Строим новинку 144 масштаба!
Сегодня финал работ, установлены передние крылья (ПК), соблюден их угол установки. Установлены верхние створки ПК, накрашена панелька ВСУ на правой плоскости. Установлена УКВ антенна, ПВД, накрашены маячки БАНО. Самолет получил законченный вид. Еще возможно сделаю какие-то мелочи, но в целом - все.

Что могу сказать по модели и сборке. Модель превосходна. По геометрии, точности воспроизведения, детализации согласно масштабу - все супер. Говорю как консультант участвовавший в разработке этой модели. Собираемость тоже очень хороша - шпаклевка применялась очень ограниченно. Членение логичное и удобное, особенно решение с мотогондолами и основными стойками шасси. Очень интересное и правильное решение с носовым конусом - три детали носовой части дающие выбор угла отклонения или поднятия ОНФ, за счет чего обеспечивается плотное прилегание ОНФ без щелей в нужном положении. Ажурные и точные стоечки шасси - мое почтение, особенно передняя!;) Тонкая и правильная расшивка по чертежам ОКБ Туполева.. Долго могу продолжать..)))

Подводя итог скажу, что модель от ICM долгое время была безальтернативна в 144 масштабе. 14 лет мы ее пилили, перепиливали, доводили до кондиции допами, пытаясь привести в правильное состояние или просто собирали ни на что не заморачиваясь. Наконец настало время сказать ей спасибо и прощай! Новая модель Звезды на порядок лучше во всем. Я получил большое удовольствие от работы с ней, надеюсь и вам понравится! Спасибо всем за внимание, стройка закончена!
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Ту-144 Звезда, Строим новинку 144 масштаба!
Цитата
а ему требуется груз в носу
Нет, не требуется. Центровка передняя у модели. Однако я все же положил немного за кабину))
Ту-144 Звезда, Строим новинку 144 масштаба!

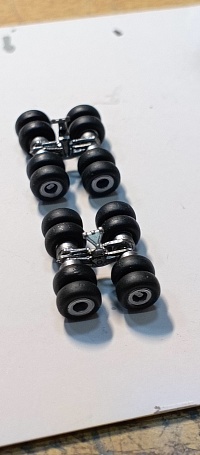

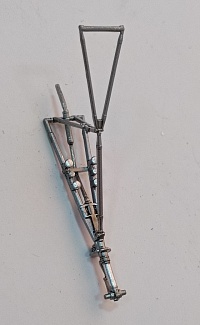

Доброго дня. Наконец-то финиш. День девятый и десятый суммарной работы над моделью Ту-144 от Звезды. Вчера занимался колесами и тележками шасси. 18 колес открасить и собрать в пары нетривиальная задача) Впрочем опять же все идет спокойно и встает как надо. Согласно инструкции и реальности колесные пары встают на тележки в шахматном порядке: короткие и длинные втулки. Собрав колеса на телеги я их притер на наждачке 1000 и они все выровнялись. После чего модель наконец встала на шасси.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Пользователь добавил изображение
Пользователь добавил изображение
Ту-144 Звезда, Строим новинку 144 масштаба!
Снизу все таки решил выделить расшивку. Получилось довольно контрастно, но я не мог не показать всю эту красоту))
Рисунок
Рисунок
Рисунок
Рисунок
Ту-144 Звезда, Строим новинку 144 масштаба!
Недолго думая задекалил
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Ту-144 Звезда, Строим новинку 144 масштаба!
Цитата
имеет смысл
Именно Армы не имеет смысла. Они не адаптированы под модель. С соплами не все так просто. Нужно учитывать их посадку под жаропрочную накладку. Там вырезы в них специально.
От Микродизайна мне тоже реализация не понравилась. Материалы все я отдал Э.В.М. Ждем от них хороших сопел)
Ту-144 Звезда, Строим новинку 144 масштаба!
Седьмой и восьмой день работы над моделью. Окраска верх белый GX-1, носовой конус "радиопрозрачный белый" от Армы. Низ светло-серый - смесь грунтовки мр.хобби 1500+ белый, далее маскировка и работа металликами АК Экстрим (сталь, титан, ганметалл) на жаропрочных панелях ВЗ и хвостовой части, некоторое выделение оттенками, уточнение границ покраски по фото 77110 из Ульяновска.
Модель полностью окрашена, покрыта лаком GX-100, маски сняты. Далее декалирование штатной декалью.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Ту-144 Звезда, Строим новинку 144 масштаба!
Приветствую. День шестой неспешной работы над моделью. Пока шли маски делал мелочевку - телеги шасси, створки,ПК и сопла. Сегодня нанес маски от SX-Art, которые отлично подошли. Далее загрунтовал Mr Hobby 1500, полирнул и покрыл первым слоем белого GX-1. Финиш уже осязаем)
Рисунок
Рисунок
Рисунок
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Доброго дня. Как-то быстро и незаметно закончил модель. Сделал распорки из двух игл, просто приклеил крылья к центроплану и натянул тросовую антенну. Модель закончена и вручена заказчику, он очень доволен)
Понимаю что работа примитивна, но хотелось как то по-простому впервые принять участие в конкурсе ФРОГ/НОВО на Каропке. Да и если по честному - это мой первый нормально сделанный образец Новофрога. Все, что я делал когда то в 90-х, даже рядом не стояло. Понятно что был еще простор для творчества, но Владислав Киселев пожелал мне "чтоб было как есть")) Так что и я доволен. Засим откланиваюсь. Всем спасибо за внимание и комментарии!
 ГОТОВО
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Доброго дня. Заканчиваю покрасочные работы на самолете и перехожу к декалированию. Красил верх: XF-66 Light Gray, Jim Scale НЦ-1200. Низ -  Jim Scale Luftwaffe Hellgrunblau разбавив с белым
На отдельных плоскостях установил направляющие для ракет и самим ракеты
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Цитата
А что не тали ниши делать ?
Да вроде какое-то подобие ниш создал, но, повторюсь, серьезный перепил в этой работе не предусмотрен по разным причинам. Лишь общее улучшение и складные плоскости. Тем временем посадил летунов в кабины и закрыл фонари. В торцевых частях крыльев просверлил отверстия. Замаскировал и все покрыл грунтом 128.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Всем привет. Продолжим пилить светлячка. Поскольку пола кабины у модели нет в принципе - делаю его из дошипластика. Отрезаю верхнюю часть крыла и формирую центроплан. Консоли теперь отделены и их торцы зашиваются тем же дошиком. Знаю что отделил консоли не совсем верно, но пусть будет так.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Цитата
Пройти мой путь врагу не пожелаю.
С интересом посмотрел вашу стройку. Вам нужно дать Героя Модельного Труда, шикарный результат учитывая исходник, буду посматривать и перенимать;) Но я все же таки сторонник "быстрых шахмат" в моделизме))
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Цитата
Так если это номинация без границ, то где перешивка, деталировка кабинета?
Ну по моему в правилах нет жесткой привязки к этим пунктам. В "изкоропке" я быть не могу, поскольку складываю крылья и  собираюсь накатывать немного клепа.
Веду я стройку в этом конкурсе впервые, и скорее в виде поддержки.
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Цитата
но пошли проблемы с шарниром...
Вот и я пока не знаю как буду крепить крылья к центроплану.. Думаю какую-то имитацию шарнира делать. В любом случае глубоко погружаться в матчасть не буду, нет такой задачи. А пока суть да дело покрасил и собрал небогатые кабины, вставил пропеллер и собрал фюзеляж
Рисунок
Рисунок
FN-10. Fairey “Firefly” F.Mk.I, 1/72 Frog /Novo без границ (ГОТОВО), Светлячок из детства
Доброго дня уважаемые коллеги и гости сайта. Давно хотел принять участие в конкурсе ФН, да все никак руки не доходили. А тут попросили сделать Светлячка, да не простого, а со сложенными плоскостями! Сама возможность такая в модели отсутствует, в отличие от Си Фьюри например, поэтому будем резать. Думаю будет интересно. Хотя я собрал немало Новофрога в школьные годы, но именно Светлячка ни разу не видел.

После краха ДФИ пресс-форма была выкуплена фирмой “ARK Models” и перевезена в Россию. Модель производится до настоящего времени под индексом 72014 и в коробке, бокс-арт которой был заимствован от набора Восточный Экспресс. Соответственно, декаль также осталась без изменений, включая старый вариант для No.860 Sqn. (Marineluchtvaartdienst) и новый – для самолёта из состава No.1771 Sqn.NAS FAA (275\DK431, пилот Sub-Lieutenant P.H.Dawton) по состоянию на апрель 1945 г. Его я и собираюсь сделать
Рисунок
Рисунок
Рисунок
FN-10. Ан-24Б Plasticart 1/100 INTERFLUG. НеНОВО/Ностальгия "из коробки", Реставрация Пластикарта
Цитата
Мне кажется, что надо  сточить " лоб"
Да, мне тоже не нравятся эти "надбровия" неандертальца. Пожалуй снесу их аккуратно)
FN-10. Ан-24Б Plasticart 1/100 INTERFLUG. НеНОВО/Ностальгия "из коробки", Реставрация Пластикарта
Всем здравия. Продолжаются работы по реставрации Ан-24 от незабвенного Пластикарта. Сделал трубу ВСУ в правой гондоле, сделал вырез под фонарик АНО в основании киля, отбил масками и покрыл белым. Продолжение следует..
Рисунок
Рисунок
Рисунок
Рисунок
FN-10. Ан-24Б Plasticart 1/100 INTERFLUG. НеНОВО/Ностальгия "из коробки", Реставрация Пластикарта
Доброго дня, продолжим. Начался процесс шпаклево-шлифовочных работ, неизбежный для Пластикарта)) После этого дунул грунтом 128 и покрыл пробно XF-16
Рисунок
Рисунок
Рисунок
FN-10. Ан-24Б Plasticart 1/100 INTERFLUG. НеНОВО/Ностальгия "из коробки", Реставрация Пластикарта
Что ж, продолжим в конкурсе Фрог/Ново-10. Сегодня занялся фюзеляжем. Зачернил, утяжелил и склеил половины. Принялся формировать более правильные очертания мотогондол, закрыл створки и прошпаклевал. Задача слегка облагородить исходник, не более.
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Александр Журавский - 27.05.2025 12:53:34
FN-10. Ан-24Б Plasticart 1/100 INTERFLUG. НеНОВО/Ностальгия "из коробки", Реставрация Пластикарта
Цитата
Пластикарт самое оно.
Вижу что подпадаю, но считается ли реставрация за сборку-изкаробку? Если все в порядке - я не против переноса в FN-10)
FN-10. Ан-24Б Plasticart 1/100 INTERFLUG. НеНОВО/Ностальгия "из коробки", Реставрация Пластикарта
Всем доброго дня! Наверное у каждого моделиста есть модель, для которой в сердце выделен отдельный уголок. Связано это обычно с детскими воспоминаниями и первыми опытами моделирования. У меня такая модель это всем известный Ан-24 от Пластикарта. Над моим домом проходила глиссада в Чимкентский аэропорт и Ан-24 были частыми спутниками моей юности. Знакомый уютный звук турбовинтов всегда поднимал мои глаза к небу и в этот момент Антошка приветственно выбрасывал колеса)) Да и летал я на нем с мамой нередко. Родной самолет.

Конечно, с тех пор как я увлекся моделированием, я мечтал об этой модели и однажды,году в 91-м, мне удалось ее выменять в собранном виде, но без декалей. Какое то время Ан-24 радовал меня, но пришлось навсегда уезжать в Петербург и вся коллекция была подарена моему другу, такому же фанату-моделисту))
В 1995 году была сделана последняя фотография моей коллекции моделей и... прошло 30 лет..
Как-то раз на Авито я увидел в продаже жутко собранный и еще хуже покрашенный пластикартовский Ан-24. И такая жалость и ностальгия во мне проснулись, что я немедленно принял решение выкупить этого бедолагу и подарить ему вторую жизнь. Модель прибыла, а чуть позже и декаль на Интерфлюг от Реваро. В детстве я как раз хотел именно этот вариант, но возможности не было. Теперь пришла пора закрыть гештальт;-))

Что ж, после этого лирического вступления, без которого ну никак - приступим. Самолет был разобран, где-то с трудом и небольшими потерями, но все восстановимо. Смыта старая декаль, счищен чудовищный слой какой-то серебрянки намазюканой малярной кистью. Все детали разложены для предстоящей работы.. Приступим.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Правила FROG/NOVO-10
Прошу перенести в десятый конкурс: https://karopka.ru/forum/forum189/topic34232/

И назвать: FN-10. Ан-24Б Plasticart 1/100 INTERFLUG. НеНОВО/Ностальгия "из коробки"

Спасибо!
