Ту-144 Звезда, Строим новинку 144 масштаба!
|
|
|
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
|
Продолжаем. День пятый. Сегодня установил элевоны. Сначала первую секцию приклеил как указано в инструкции, но мне не понравилось как она прикрепилась, и я решил изменить процесс. Сначала клею в нужной последовательности обтекатели рулевых приводов на крыло, а потом по очереди пронумерованные секции. Так лучше и быстрее получилось. А главное контролируемо и аккуратно
|
|
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
Ту-144 Звезда, Строим новинку 144 масштаба!
Ту-144 Звезда, Строим новинку 144 масштаба!
Ту-144 Звезда, Строим новинку 144 масштаба!
|

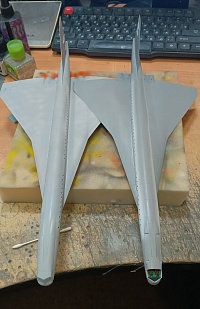

Кстати, я наверно единственный на данный момент человек, кто строит одновременно два Ту-144 разных производителей. ICM строю напоследок - будет в полете (77109), а Звезда на земле (77110). Чувствую себя Воронежским авиазаводом)))
Изменено: - 09.04.2025 20:10:00
|
|
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
|
День третий. Сегодня важный этап - женитьба центроплана с фюзеляжем. Примерив на сухую и слегка подчистив места соединения, я начал проливать супежидким клеем швы и прожимать фюзеляж с крылом, постепенно продвигаясь от носа к хвосту. Прижал, пролил, подождал, и так далее. Пробовал применить струбцины и большие прищепки, но в целом это не нужно (лишь лопнул шов на фюзеляже сверху)). Все становится на свои места. Главное не торопиться и все совместить. После высыхания щели шлифуются и по необходимости шпаклюются, все как обычно.
Так же собраны обе мотогондолы, после обработки будет уже их женитьба с корпусом)) |
|
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
Ту-144 Звезда, Строим новинку 144 масштаба!
|
Отдельная интереснейшая тема в этой модели - это двигатели и мотогондолы с воздухозаборниками. Двигатели даны с решеткой форсажной камеры и гофроканалом. Гофроканал состоит из трех сегментов. Собирать удобно на 10мм (диам) круглой кисти, или чем то подобном Каналы ВЗ даны полноценно, с вентиляторами и ВНА. По ним можно понять как они устроены на настоящем самолете. Однако сборка панелей и труб достаточно кропотлива, здесь нужна внимательность, неторопливость и аккуратность. Покрасив изнутри сталью, я собрал один. На сегодня хватит)
Изменено: - 08.04.2025 16:30:31
(уменьшил фрото)
|
|
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
|
|
|
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
|
Итог за сегодня (6-7 часов работы) Собран фюзеляж (с нишей и кабиной) и крыло с нижней частью. Собираемость, повторюсь, идеальная. Никогда еще я не получал такого удовольствия от склейки фюзеляжа.
|
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
|||
|
|
|
Ту-144 Звезда, Строим новинку 144 масштаба!
|
Всех приветствую! Уже более 15 лет Ту-144 остается моим самым любимым произведением советского авиапрома. За это время я изучил эту эпохальную программу вдоль и поперек, собрал гору материала, посетил пять и участвовал в работах на двух Ту-144. Познакомился с ветеранами летавшими и работавшими на этих машинах, и так далее..
В модельном плане Ту-144 не особо повезло. Аксакалы (да и я тоже) собирали в 80-х пластикартовский прототип в 1/100, но серийной машины долгие десятилетия не существовало. Был смоляной Браз, но и он был мало доступен и сложен для средней руки моделистов. Лишь в 2011 году ICM выпустила первый нормальный серийный Ту-144 в 144 масштабе. Несмотря на кучу косяков по матчасти и довольно кривую сборку с применением немалого количества шпаклевки, многим удавалось собрать очень выразительные и правильные модели в различных ливреях и модификациях. Также большую роль играло наличие выпущенных к этой модели допов и отсутствие какой либо альтернативы. Я тоже построил три штуки, но всеми ими был недоволен. Наконец, в 2023 году Звезда объявила о начале работы над выпуском нового Ту-144. Тут уже я не мог остаться в стороне и написал в адрес фирмы письмо с предложением своих услуг в качестве консультанта. Неожиданно для меня Звезда ответила и приняла мое предложение о помощи. В сентябре 2024 началась работа по проектированию модели, и вот спустя полгода интереснейшей, кропотливой работы по уточнению информации, выявлению и устранению недочетов по матчасти модели, у меня наконец-то в руках отливки! Прошу прощения за столь долгое лирическое вступление к сказке о постройке, но иначе никак. Для меня это историческое событие!)) Поэтому выражаю огромную благодарность фирме Звезда за возможность участия в создании этой модели, и за предоставленный комплект для сборки, который был оперативно отправлен мне в Петербург. Засим приступим. Сборка началась сегодня. Для начала несколько фото первых операций. Начал с ниши переднего шасси по инструкции. Ниша шасси состоит из 9 деталей. Далее первые этапы: ниша, кабина, фюзеляж, носок ОНФ.  001.jpg (253.78 КБ)  002.jpg (158.78 КБ)  003.jpg (309.11 КБ)  007.jpg (328.74 КБ)  005.jpg (319.99 КБ)  006.jpg (351.61 КБ)  008.jpg (389.36 КБ)  008-1.jpg (397.44 КБ)  009.jpg (344.99 КБ)
Изменено: - 07.04.2025 22:05:51
|
|
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
Спрашивайте - отвечу все что знаю |
|||
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
Огромное-преогромное человеческое спасибо, Андрей! Моделист моделисту друг, брат и товарищ!)) Сажусь изучать методу и экспериментировать.
Друга айтишника нет, сам немного айтишник, пачкордов хватает:))
Изменено: - 01.04.2025 16:19:17
|
|
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
|||
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
Коллеги, спасибо за различные предложения и мысли! Я пока не решил толком каким способом действовать, и встал на паузу. Есть пока два варианта:
1. Леска или мононить нужного калибра. 2. Струна от гитары. Принес друг гитарист использованные струны, и самая первая вполне подходит по диаметру. Все упирается в натяжение. Струну не натянуть, а вот мононить при локальном нагреве термофеном - вполне натягивается. Главное поймать момент и не перегреть ее. Пока экспериментирую.. Очень хочу доделать модель к выставке Все масштабы 25.. Остался ровно месяц.. |
|
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
|||
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|

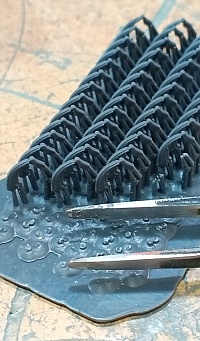

Сегодня решился сделать рули на кронштейнах. Хорошо что кронштейны даны с боооольшим запасом - штук 10 я переломал или потерял. Клеил их в плоскости на двухкомпонентную эпоксидку Контакт, дабы было время все спозиционировать. Сначала сами кроны в крыло, потом на них рули. Заняло это все часа 4 с перекурами.. После затвердения смолы установил верхние плоскости и самолет принял узнаваемый облик. Так же сделаны колеса.
Теперь осталась главная головная боль - расчалки. Предполагаю использовать мононить.. |
|
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
 |
|||
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
|
|
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
Коллеги, муки выбора возникли, помогите принять решение) На Ан-2 сверху антискользящую полосу узкую делать или широкую?
У меня АФЛ СССР, может быть там широкая была?  1469799149_P1140037.jpg (160.84 КБ) an2-9.jpg (65.12 КБ) |
|
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
Сегодня задекалил левый борт. Постарался как можно аккуратнее сделать. Издалека вообще не скажешь что пазл собирал)) Грузовая дверь будет открыта. Теперь лак, смывка и дальнейшая сборка. Впереди "веселье" с кронштейнами управляющих поверхностей..
Спасибо всем, кто следит за этой стройкой и оставляет комментарии и советы!
Изменено: - 16.01.2025 17:34:07
|
|
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
|||
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
|||
|
|
|
Ан-2 (Мастерская Артема Киндяка) 1/72 3D печать, Строим кукурузник!
|
|||
|
|
|
Ка-50 1/48 Italeri + Звезда, Безумная идея по скрещиванию Акулы от Италери с Аллигатором от Звезды
|
Тем временем ожидаемо поступил в продажу Ка-50 в 48-м от желтого магаза. Цена вполне доступная и пилить ничего не надо +куча допов:) Данная тема, судя по всему, безвременно заглохла..
|
|
|
|
