Легкие крейсера Эмден и Дрезден. Revel. SMS Emden & Dresden 1/350, Диорамы из очень старых моделей + доработки
Детали, которых нет ни в пластике ни в травлении Эдуарда. Элеваторы для подачи боеприпасов.
Они есть на чертежах и на картинках их игры. Нашел их 4. У меня это выглядеть будет примерно так, сделал 3 из травления и проволоки, четвертая под площадкой на грот-мачте, сделаю когда до мачты доберусь.
Рисунок Рисунок Рисунок Рисунок Рисунок
Изменено: Юрий Логазяк - 21.01.2021 14:20:01
Хорошие подсборки, Юрий. Познавательно.
Юра привет, если еще надо скринов еще скину, только скажешь что и где
Осветите всю стройку пожалуйста, интересно что наработано
Присяду с краешку, понаблюдаю.
Рисунок
Цитата
Павел Скоблов написал:
Осветите всю стройку пожалуйста, интересно что наработано
На счет скринов, спасибо, пока хватает.
По поводу стройки... так я этим и занимаюсь...
Вчера поработал над фальшбортами, сточил их вполовину, приклеил ребра жесткости из полистирола.
Рисунок
Рисунок
Давненько ничего не выкладывал, а стройка идет.
При внимательном рассмотрении выяснил, что Эмден и Дрезден заметно отличаются в некоторых деталях. То что Ревел положил в коробку, это Эмден - 2шт.
Травление Эдуарда, то же, только для Эмдена подходит...
Мачты полностью сделал сам, для Эмдена использовал травленые прожекторные площадки (они правда сделаны под дощатый настил, а был линолеум, я ее просто перевернул. Для Дрездена площадки сделал сам.
Фок-мачты, справа для Эмдена.
Рисунок
Еще Фок-мачты
Рисунок
Рисунок
Рисунок

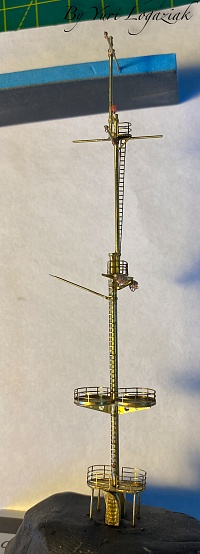

Грот-мачта, Эмден.
Тут латунь от Эдуарда
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Грот-мачта для Дрездена. В разобранном и собранном виде.
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Логазяк - 11.03.2021 12:13:08
Надстройка с компасной площадкой. Сами надстройки и площадки разные.
У Дрездена площадка квадратная, у Эмдена круглая. Окна и водонепроницаемые ставни отличаются и расположены по разному ( на Эмдене открываются вниз, Дрездене вбок), поэтому для Дрездена пришлось взять шпаклевку. И воздухозаборник на Дрездене другой (сделал из латунных пластин и сеток). Правый Дрезден, левый Эмден.
Рисунок
Еще надстройки
Рисунок
Рисунок
Рисунок
Вот тебе и "систершипы"....... по принципу - "найдите десять отличий".....

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
Цитата
Алексей Лежнев написал:
Вот тебе и "систершипы"....... по принципу - "найдите десять отличий".....

С Уважением, Алексей.
Их больше... И насколько помню даже машины разные стояли.
Цитата
Юрий Логазяк написал:
Цитата
Алексей Лежнев написал:
Вот тебе и "систершипы"....... по принципу - "найдите десять отличий".....

С Уважением, Алексей.
Их больше... И насколько помню даже машины разные стояли.
Да, "Дрезден" турбинник о четырех винтах, "Эмден" консервативнее:, 2 ВПМ тройного расширения   и 2 винта.
С Уважением, Иван.
Юрий, все понравилось, интересно и полезно. Один вопрос к мачтам Эмдена. Мне кажется стеньга толстовата. У Дрездена вы их потоньше сделали и смотрится более естественною
Цитата
Ares написал:
Юрий, все понравилось, интересно и полезно. Один вопрос к мачтам Эмдена. Мне кажется стеньга толстовата. У Дрездена вы их потоньше сделали и смотрится более естественною
Да на Дрездене изящней вышло, купил прутки потоньше. Но переделывать не буду, на Эмдене и так всего больше... всякого радиохозяйства...
Юрий, приветствую.
Мачты и надстройки смотрятся, слов нет.

Вопрос такой - сам вожусь сейчас с мачтами, как такая конструкция крепится к палубе или надстройке? Убедился на опыте (да это и так понятно), что коробочный вариант крепления мачт из пластика не подходит для крепления мачт из металла. Одного клея тут, думаю, мало.

С уважением Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!
Цитата
tellllur написал:
Юрий, приветствую.
Мачты и надстройки смотрятся, слов нет.

Вопрос такой - сам вожусь сейчас с мачтами, как такая конструкция крепится к палубе или надстройке? Убедился на опыте (да это и так понятно), что коробочный вариант крепления мачт из пластика не подходит для крепления мачт из металла. Одного клея тут, думаю, мало.

С уважением Юрий.
Юра привет! пока еще не думал об этом, да и у меня корпус ниже ватерлинии отрезан. Не на палубе наверно крепить, ниже какую нибудь распорку для жесткости придумаю.
Я остановился на трубочках, в которые можно спокойно вставить на клей мачту, не более 1 см длиной. Главное - как закрепить такую трубочку в корпусе, палубе или надстройке. Фок у этих крейсеров можно в надстройке закрепить, а вот грот проблемный. Да и ещё, если я не ошибаюсь, мачты под небольшим углом стоят.

С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!
Цитата
tellllur написал:
Я остановился на трубочках, в которые можно спокойно вставить на клей мачту, не более 1 см длиной. Главное - как закрепить такую трубочку в корпусе, палубе или надстройке. Фок у этих крейсеров можно в надстройке закрепить, а вот грот проблемный. Да и ещё, если я не ошибаюсь, мачты под небольшим углом стоят.

С уважением, Юрий.
да под наклоном, как дойду до крепления мачт, обязательно поделюсь
Цитата
tellllur написал:
Я остановился на трубочках, в которые можно спокойно вставить на клей мачту, не более 1 см длиной. Главное - как закрепить такую трубочку в корпусе, палубе или надстройке.
Юра и Юра привет! А не проще при изготовлении мачты, сделать её чуть длинней? И засаживай по самые.... шпангоуты  :oops
С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий.
Цитата
tellllur написал:
как закрепить такую трубочку в корпусе, палубе или надстройке
Сода и циакрин изнутри палубы или в корпусе, или в надстройке, или на "скелете" (и эпоксидку пока не отменяли) :)
С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий.
Цитата
Михаил написал:
И засаживай по самые.... шпангоуты

Я всегда заказываю точёнку с запасом на ...... "по самые шпангоуты"..... отрезать всегда можно (если припрёт).

С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
Цитата
Михаил написал:
Цитата
tellllur написал:
Я остановился на трубочках, в которые можно спокойно вставить на клей мачту, не более 1 см длиной. Главное - как закрепить такую трубочку в корпусе, палубе или надстройке.
Юра и Юра привет! А не проще при изготовлении мачты, сделать её чуть длинней? И засаживай по самые.... шпангоуты
С Уважением, Михаил!
Так и сделано, они длиннее
Очен интересная и красивая работа. Успехов в дальнейшей стройке.
Немного доработал трубы для Дрездена
Рисунок
Рисунок
Рисунок
Цитата
Юрий Логазяк написал:
Немного доработал
Привет Юра! Ничосе, немного доработал, пушистые трубы получились. Зачет!!!
С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий.
Юрий, приветствую.
Присоединяюсь к Михаилу: а много - это тогда как? Даже представить страшно...
С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!
