120-мм полковой миномёт образца 1938 года (ПМ-38).

Моё почтение, уважаемые Коллеги!

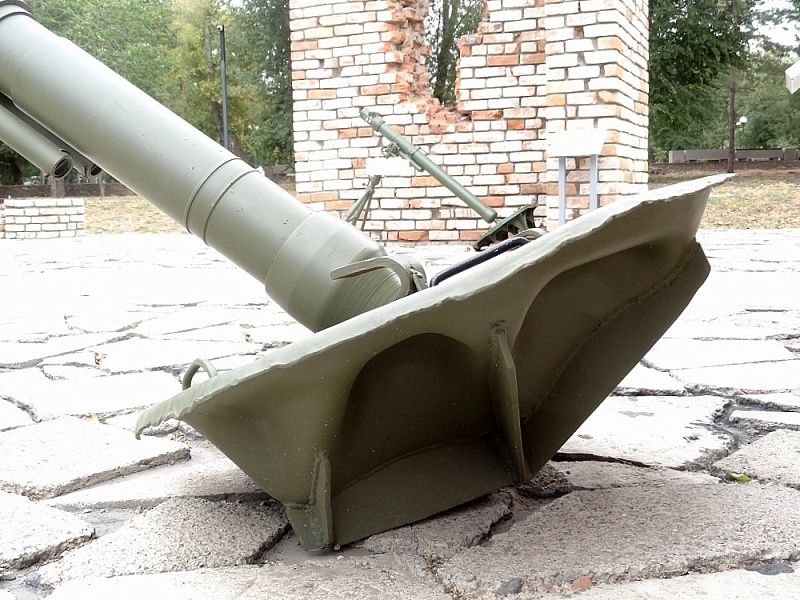

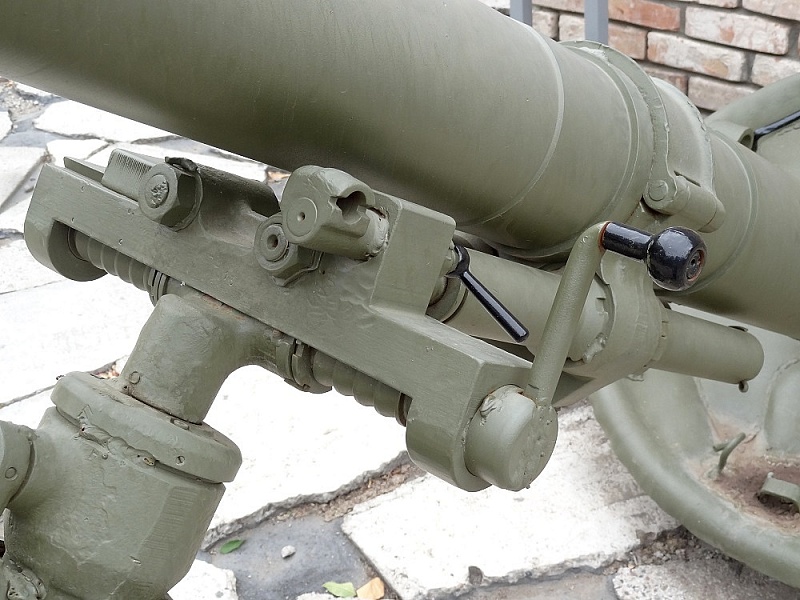

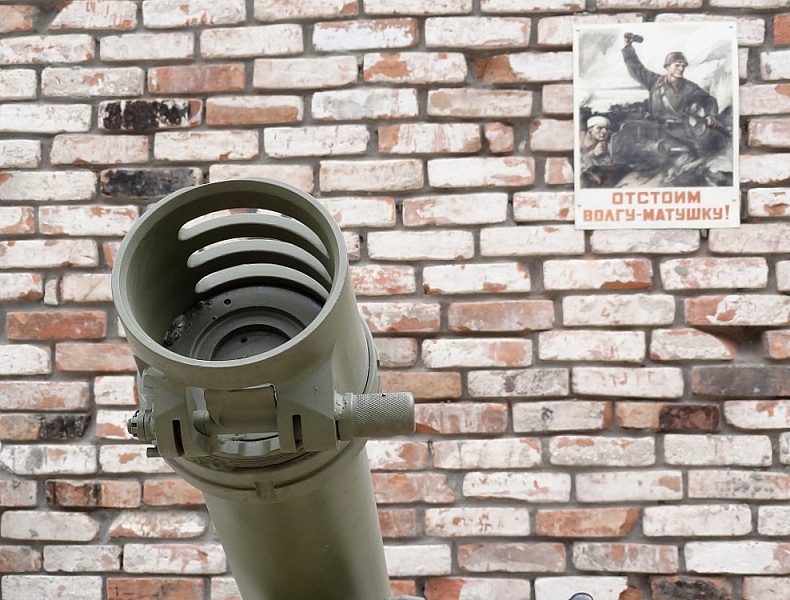

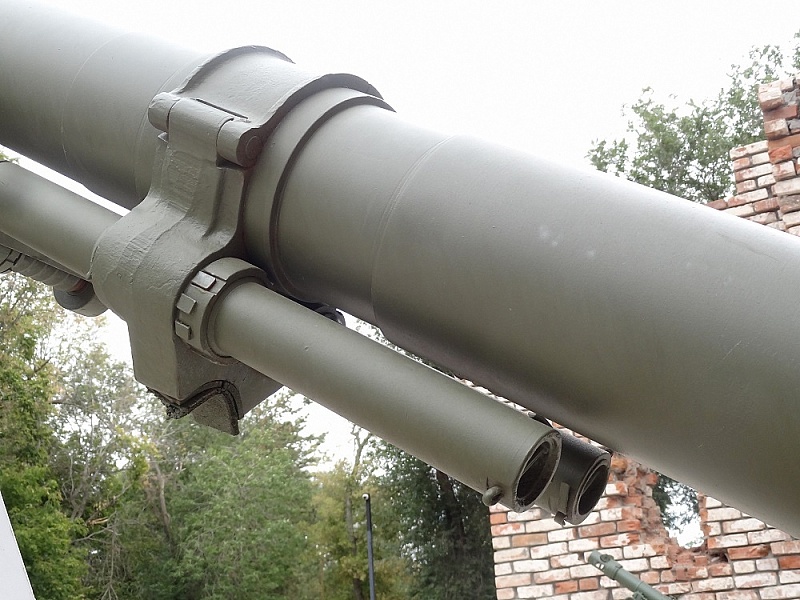

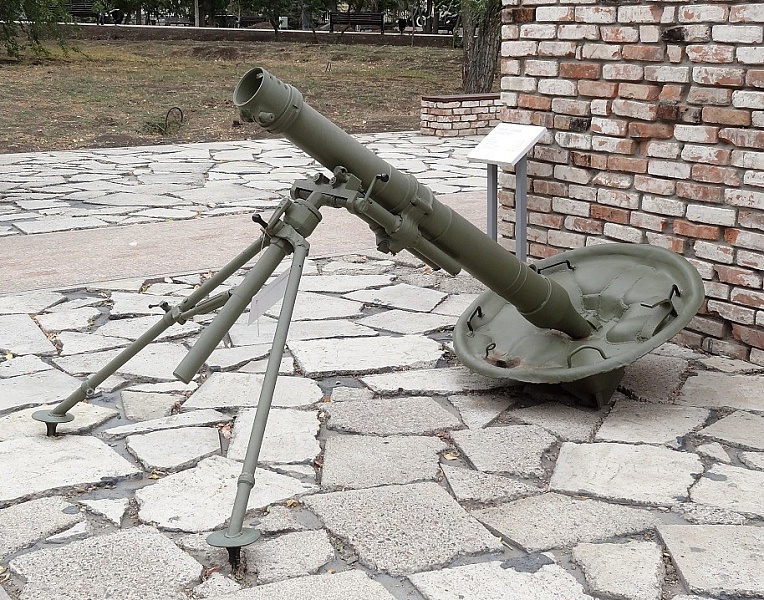

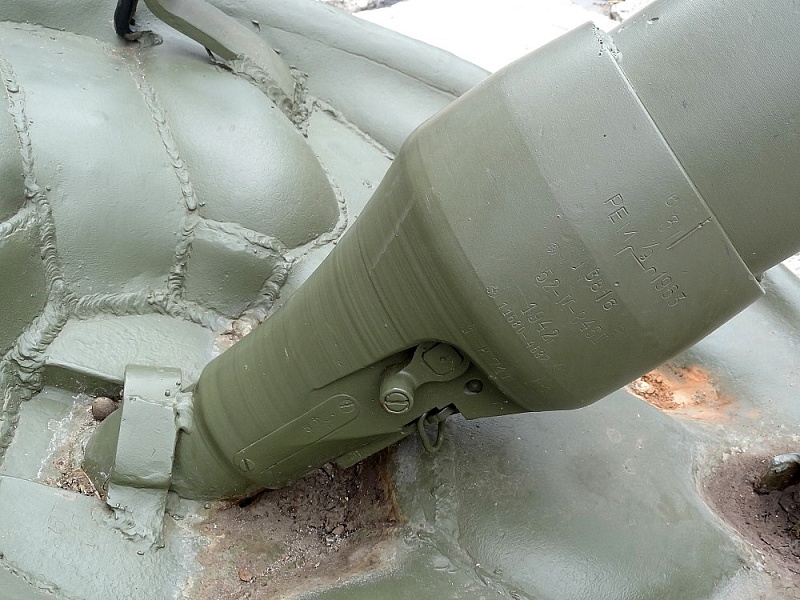

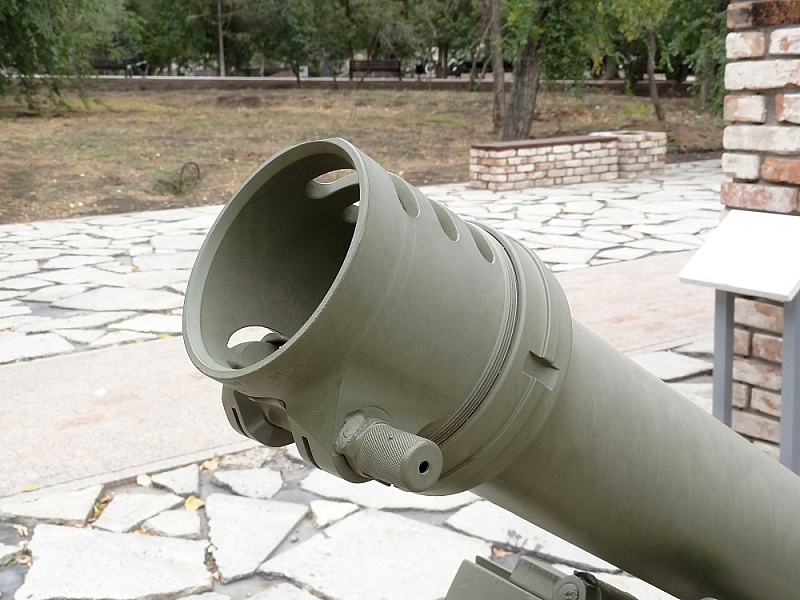

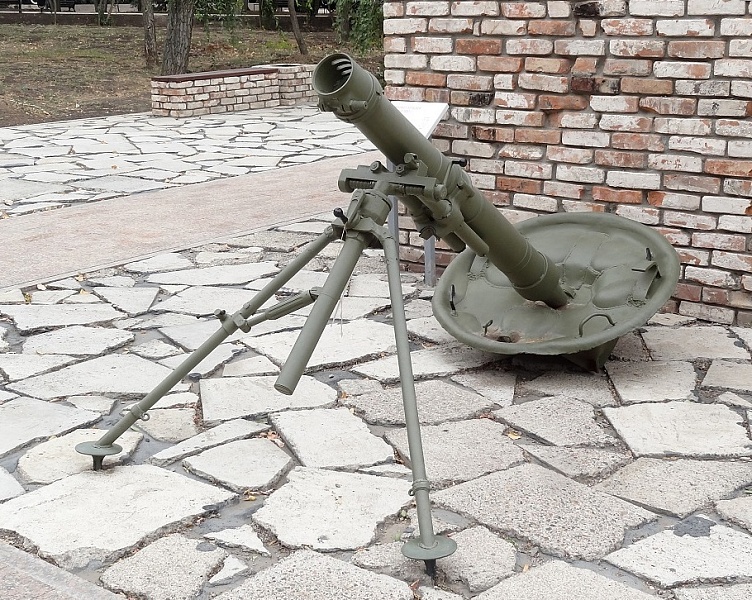

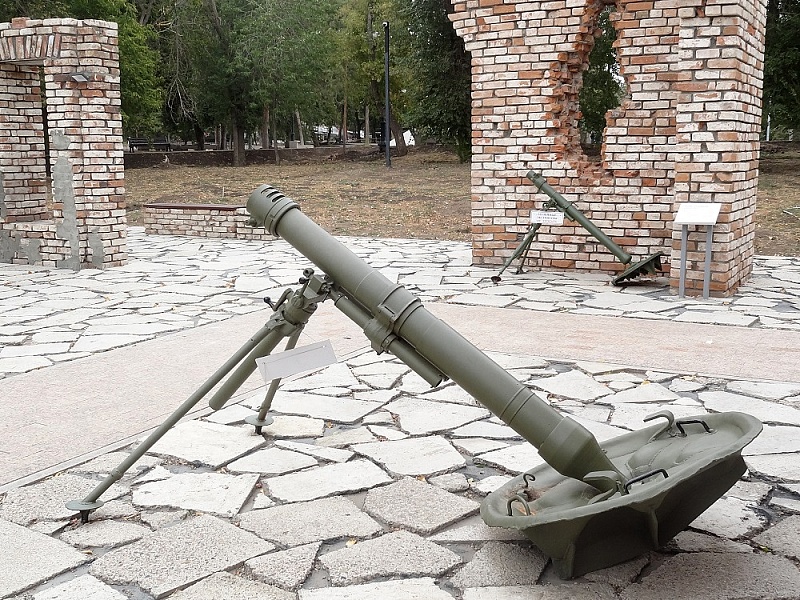

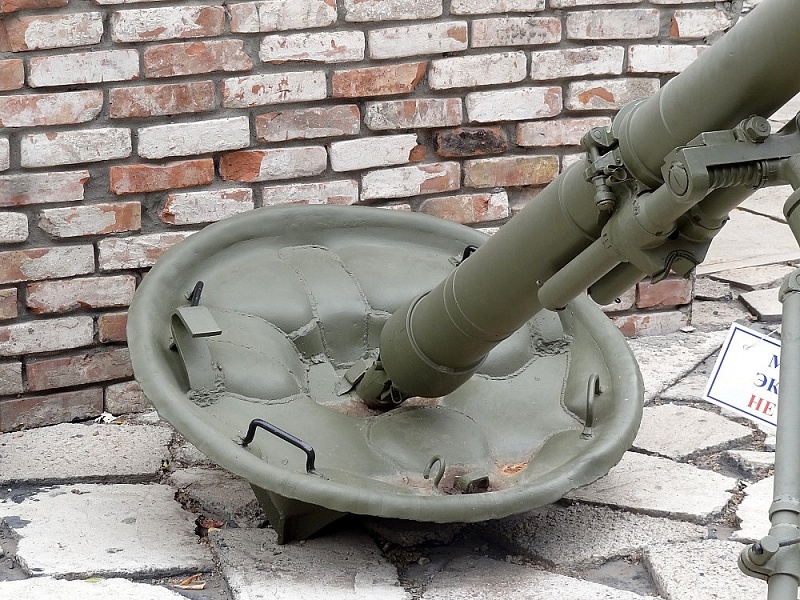

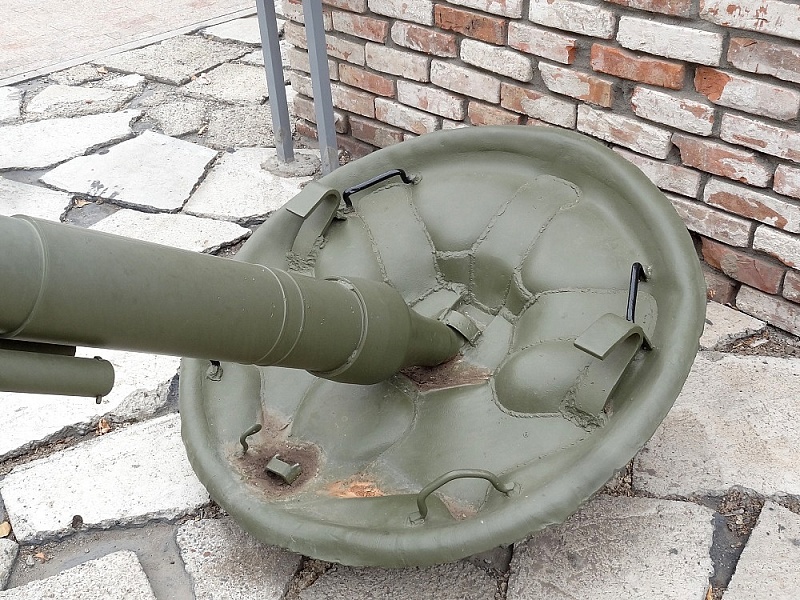

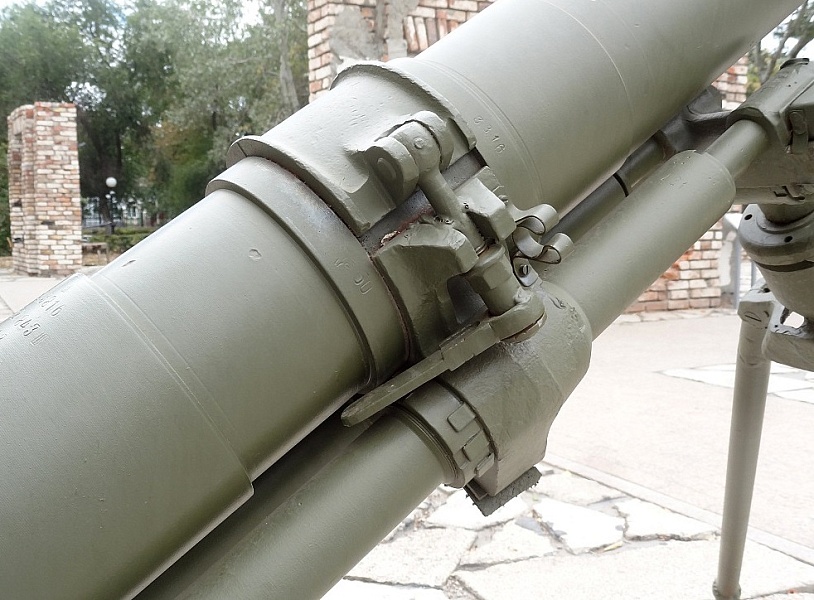

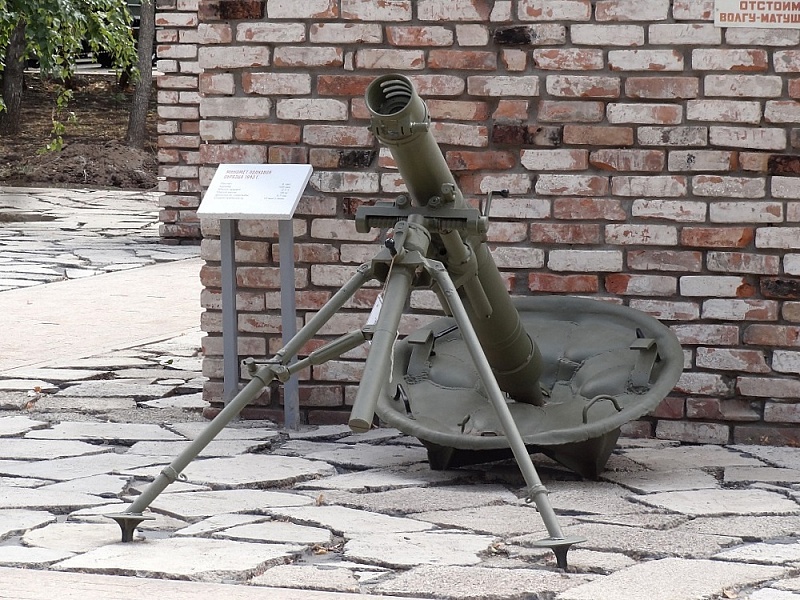

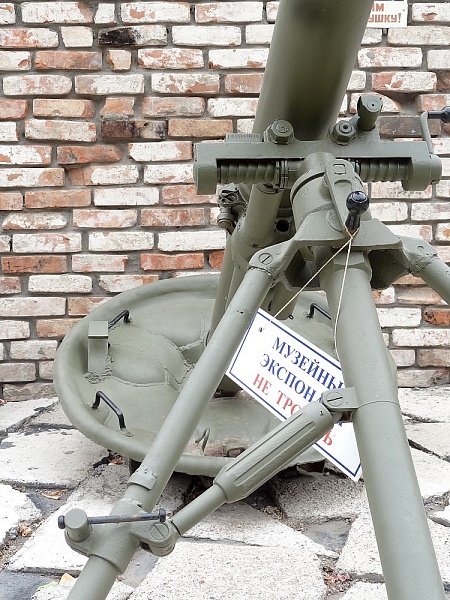

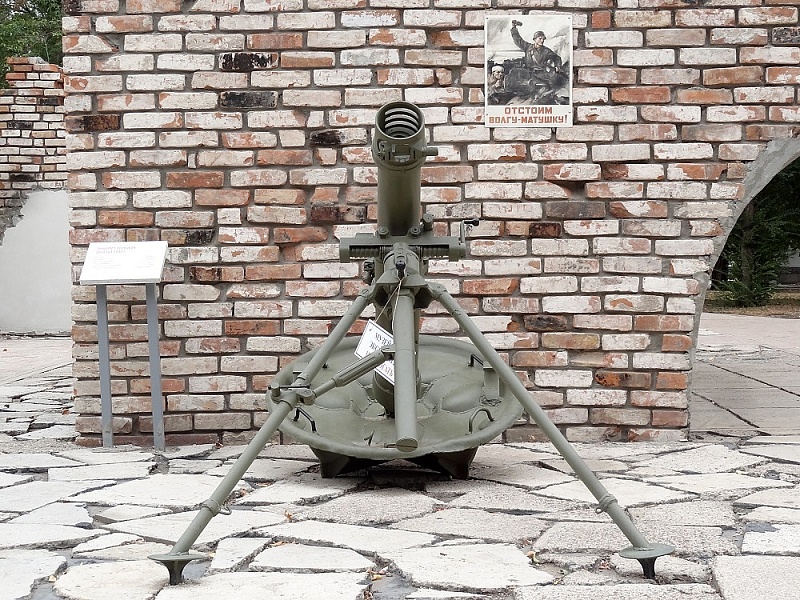

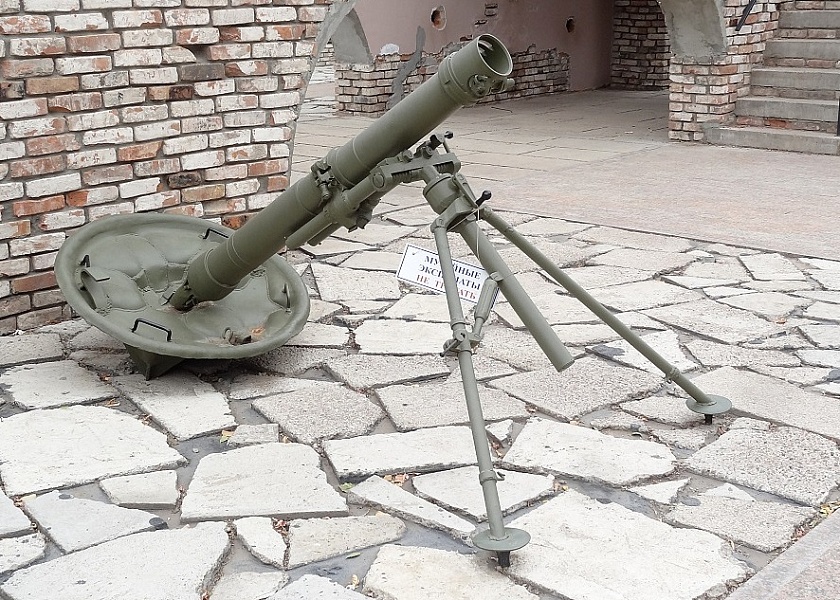

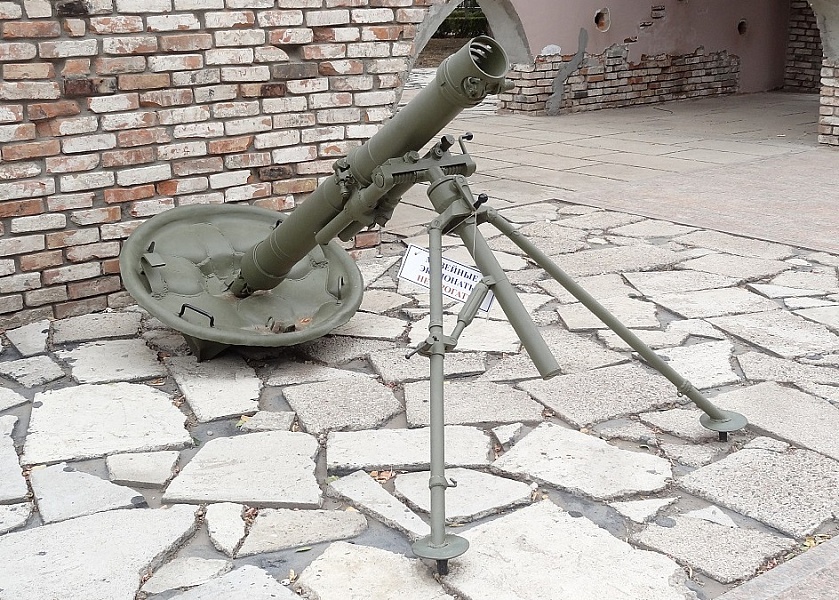

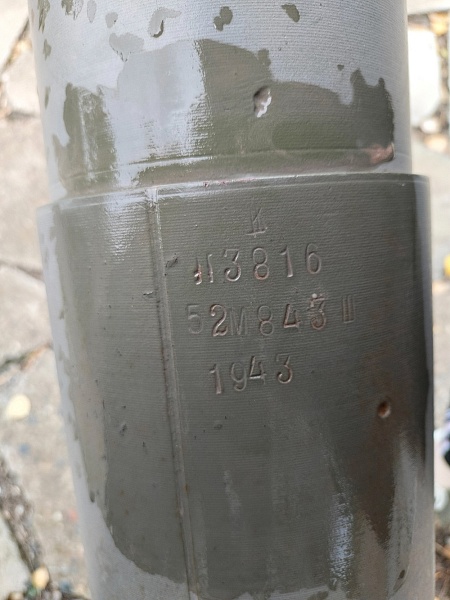

Представляю вашему вниманию подборку фотографий советского 120-мм полкового миномёта образца 1938 года (ПМ-38).

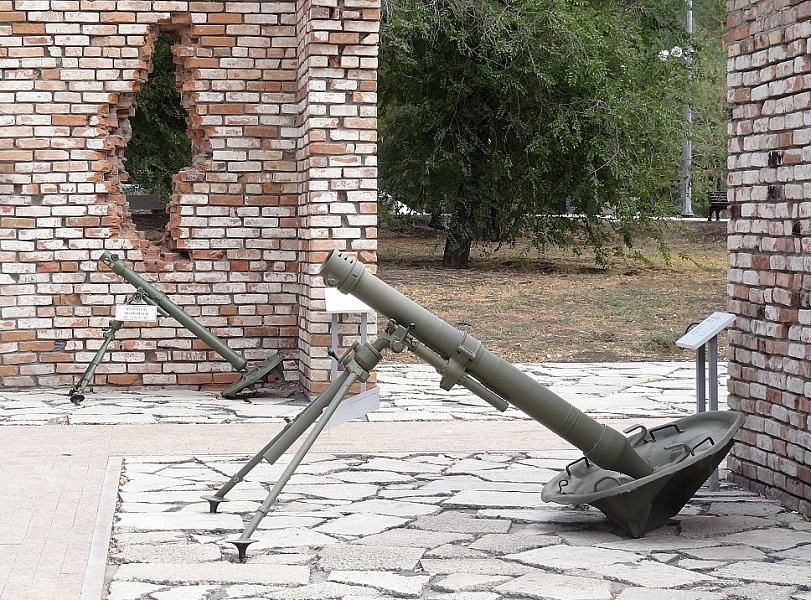

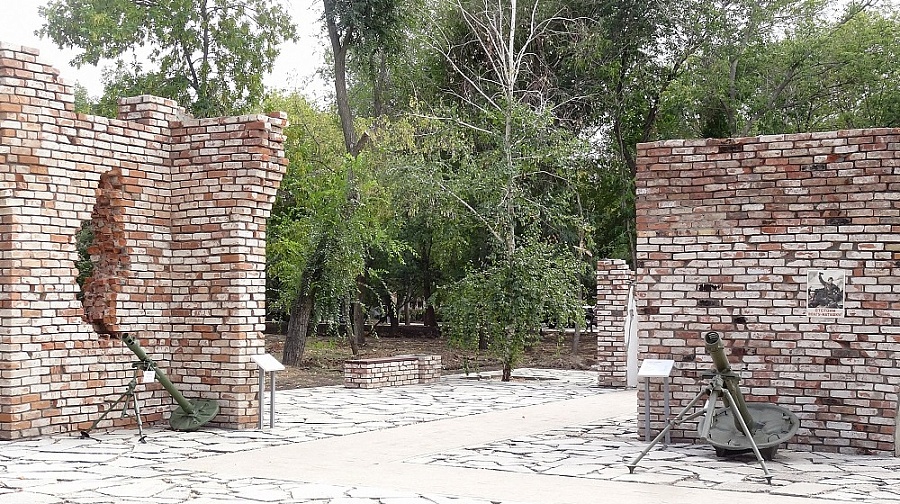

Экспонат расположен на территории Мемориального комплекса - музея "Салют,Победа!".

Комплекс был торжественно открыт 6 мая 2005 года, к 60-й годовщине победы СССР над нацистской Германией.

Экспонат расположен по адресу: Россия, Оренбургская область, Оренбург, ул.Бурзянцева, 30а.

• Краткая справка о прототипе:

120-мм полковой миномет был разработан в СКБ-4 на заводе № 7 «Арсенал» им. Фрунзе под руководством Б.И. Шавырина в 1938 году. Официально 120-мм полковой миномет был принят на вооружение РККА в феврале 1939 года, а его серийное производство началось уже 1 сентября, после испытаний во время советско-японского вооруженного конфликта у реки Халхин-Гол. 120-мм полковые минометы выпускались в годы Великой Отечественной войны на заводах: № 4 им. Ворошилова (г. Красноярск), № 7 «Арсенал» им. Фрунзе (г. Ленинград), № 221 «Баррикады» (г. Сталинград), «Двигатель Революции» (г. Горький) и ряде других. В 1940 - 1945 годах Красная армия получила 50.751 120-мм полковых минометов всех модификаций.

• Борис Иванович Шавырин - советский конструктор миномётного и реактивного вооружения.

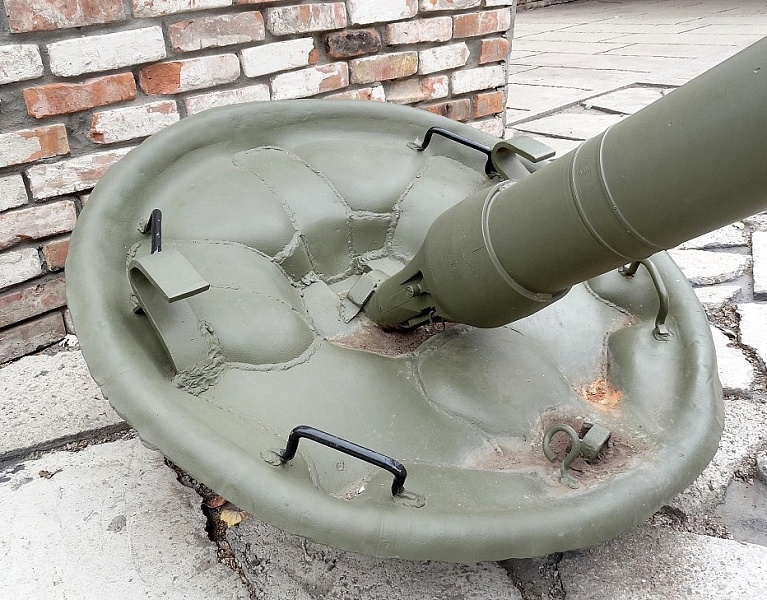

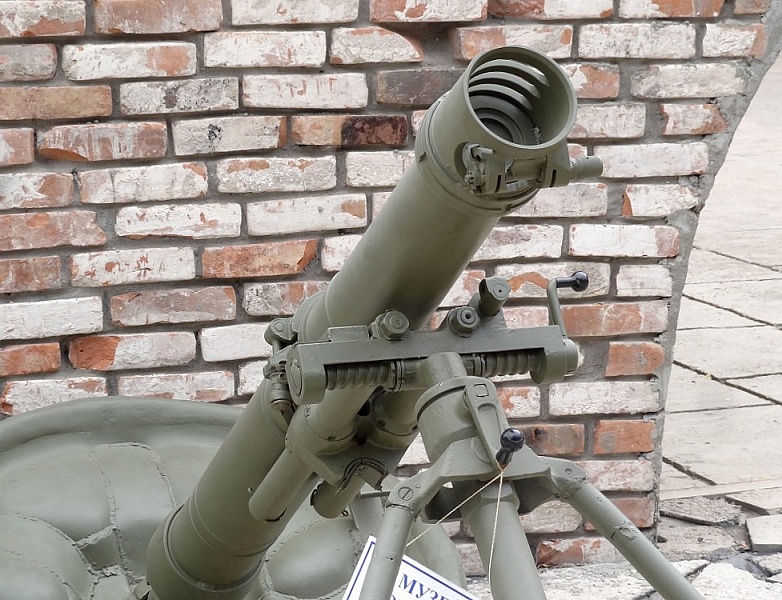

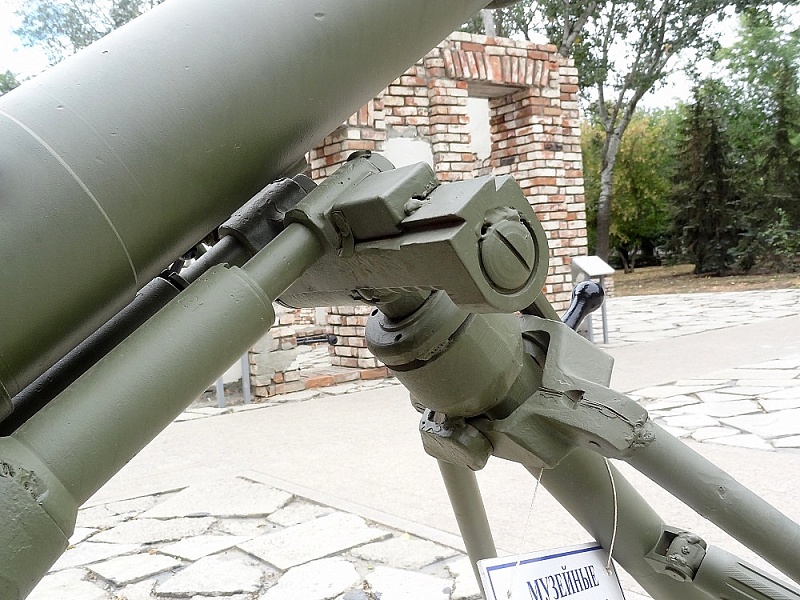

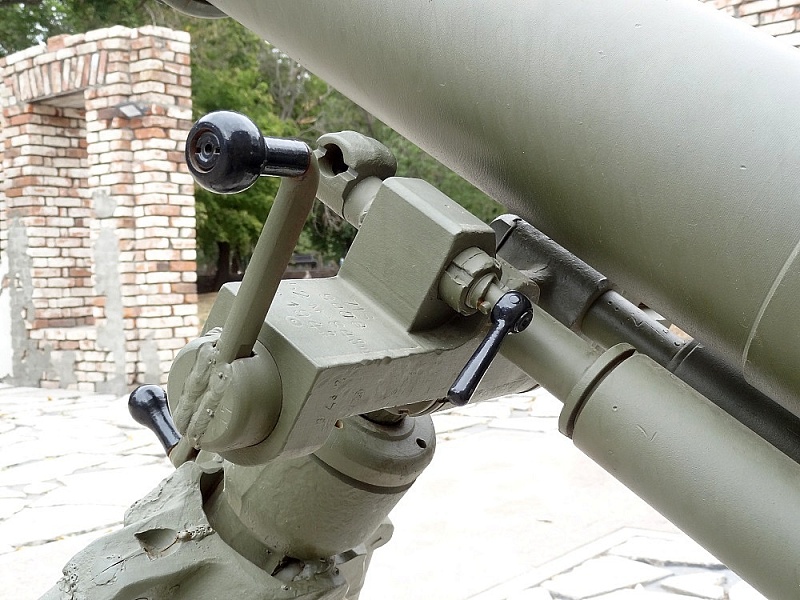

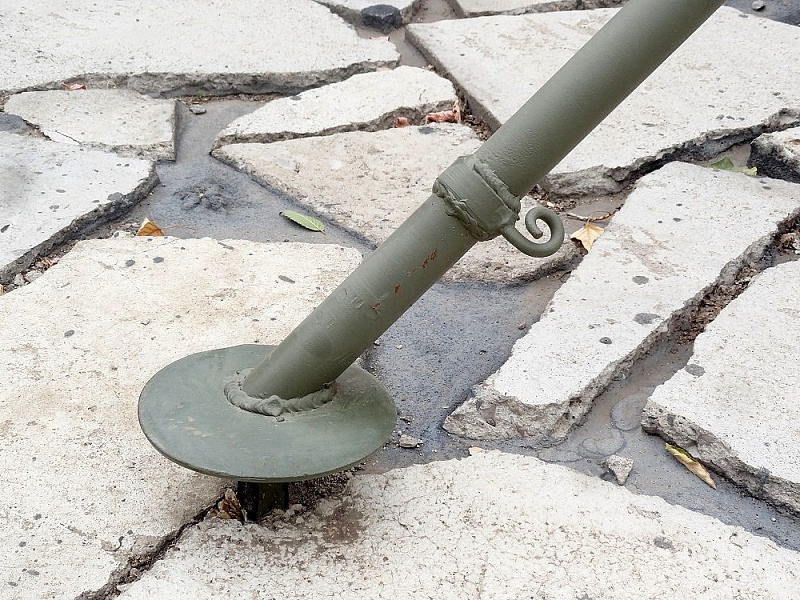

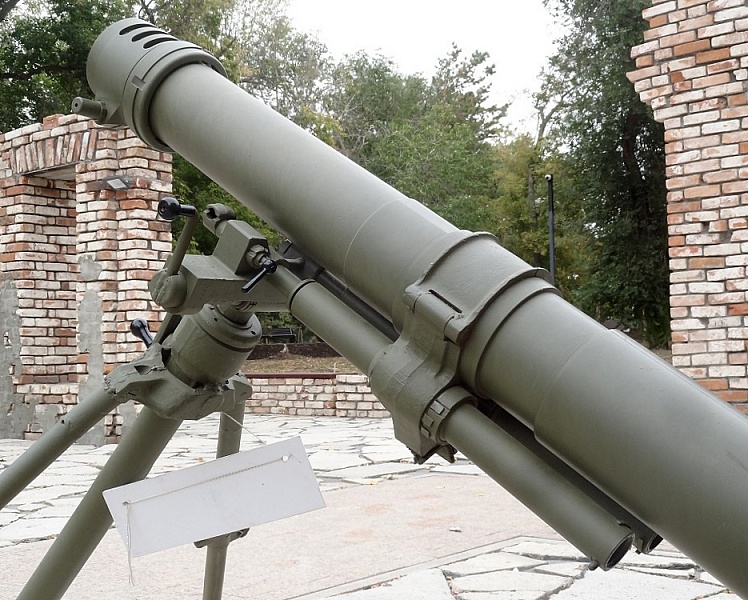

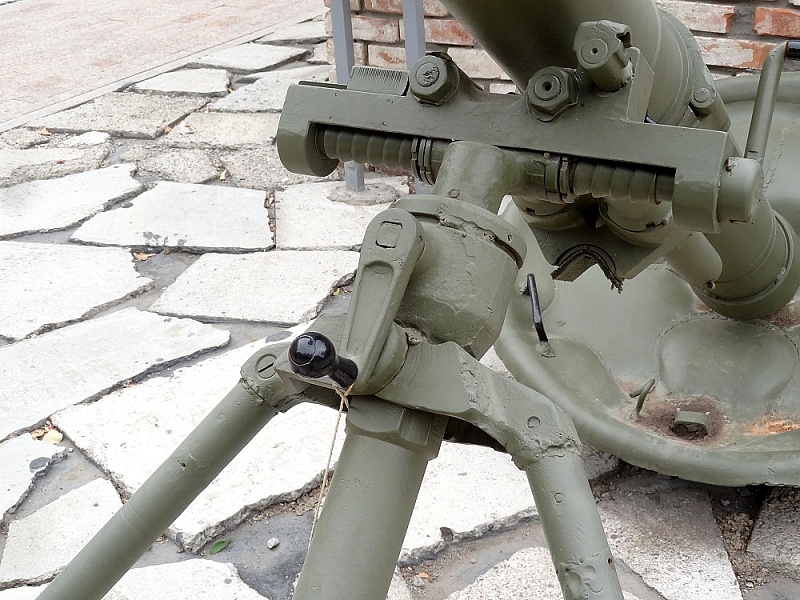

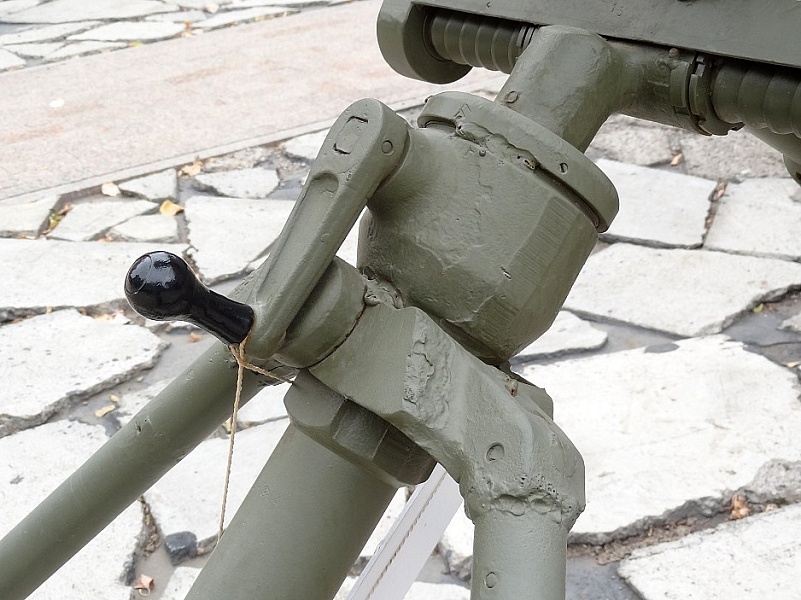

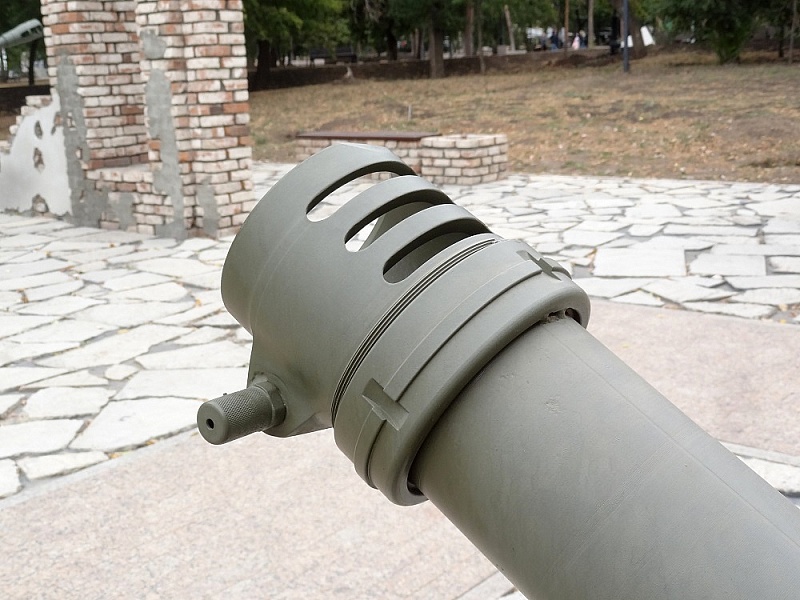

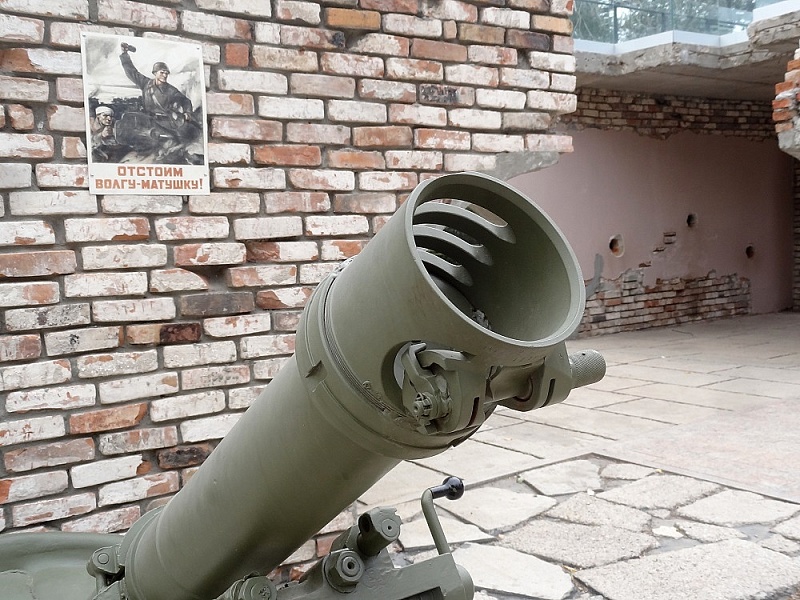

120-мм миномет образца 1938 года является гладкоствольной (без нарезов), жесткой (без противооткатных устройств) системой, состоящей из пяти основных частей: ствола миномета, двуноги-лафета, опорной плиты, прицельных приспособлений и предохранителя от двойного заряжания. Ствол миномета предназначен для направления полета мины и производства выстрела. Для производства выстрела мина с соответствующими зарядами опускается стабилизатором в дульную часть ствола. Под влиянием своего веса мина скользит вниз по каналу ствола и, если боек поставлен в "жесткое" положение, капсюль воспламенительного заряда наказывается на боек. При «Свободном» положении бойка накол капсюля производится при помощи стреляющего приспособления. Двунога-лафет, соединенная со стволом при помощи обоймы амортизатора, служит опорой для ствола миномета в боевом положении и обеспечивает придание ему углов вертикального и горизонтальною наведения. Поэтому на двуноге-лафете помещены все механизмы наведения: подъемный и поворотный механизмы, механизмы горизонтирования, зажим и прицельные приспособления. Опорная плита служит опорой для ствола миномета и, вдавливаясь в грунт в момент выстрела, принимает на себя силу отдачи. Вследствие осадки грунта при выстреле ствол миномета имеет возможность перемещаться назад, увлекая за собой двуногу-лафет. Для уменьшения при отдаче силы удара на двуногу-лафет, который может разрушительно действовать как на прицельные приспособления, так и на механизмы наведения, двунога-лафет соединена со стволом пружинным амортизатором, смягчающим этот удар. Прицельные приспособления устанавливаются на двуноге-лафете и предназначаются для наведения ствола миномета в цель. Предохранитель от двойного заряжания крепится на дульной части ствола и служит для предотвращения возможности заряжания миномета второй миной, если первая мина находится в стволе.

• Батарея 120-мм полковых миномётов обр. 1938 г. (ПМ-38) 1-го дивизиона 290-го минометного полка ведет огонь по противнику во время Курской битвы.

120-мм миномет образца 1938 года предназначен для выполнения следующих задач:

1. Уничтожение или подавление живой силы и огневых средств, расположенных открыто и находящихся в укрытиях полевого типа.
2. Подавление живой силы и огневых средств, расположенных на крутых обратных скатах, в глубоких лощинах, ущельях и в лесах (рощах).
3. Уничтожение (подавление) наблюдаемых и ненаблюдаемых минометных батарей, расположенных главным образом на обратных скатах, в оврагах, в легких укрытиях и вне их, а также борьба с артиллерийскими батареями, расположенными в непосредственной близости к переднему краю обороны противника.
4. Разрушение окопов, траншей, ходов сообщения и легких дерево-земляных сооружений.
5. Проделывание проходов в проволочных заграждениях
6. Отражение атак и контратак противника.

Для стрельбы из 82-мм миномёта используются следующие боеприпасы:

1. Осколочно-фугасная мина сталистого чугуна ОФ-843А.
2. Осколочно-фугасная мина сталистого чугуна (улучшенной конструкции) ОФ-843Б.
3. Осколочно-фугасная стальная мина ОФ-843.
4. Фугасная стальная мина Ф-843.
5. Дымовая мина Д-843А.
6. Зажигательная мина З-843А.

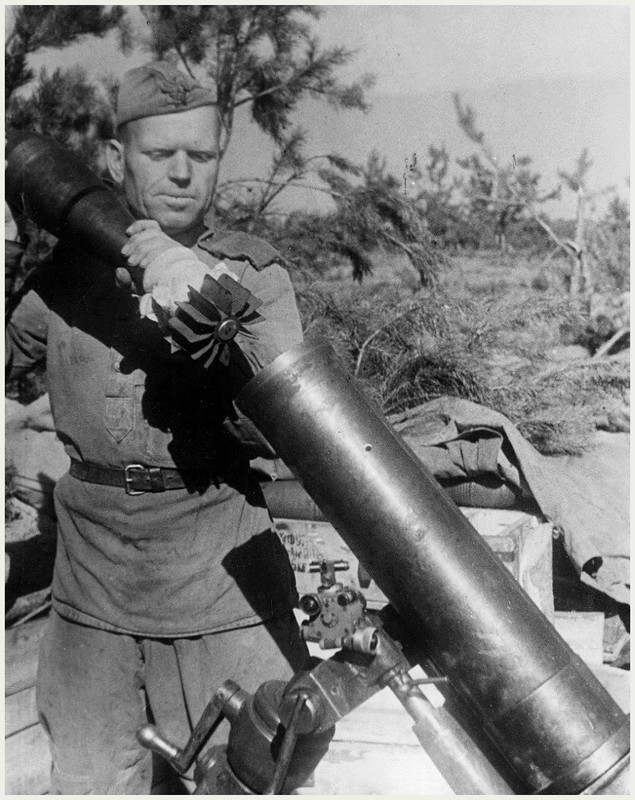

• Советский миномётчик заряжает 120-мм полковой миномет обр. 1938 г. На снимке огонь ведется осколочно-фугасной чугунной миной ОФ-843А.

• Используемая литература:

1. 120-мм минометы обр.1943 г. и 1938 г. Руководство службы. Воениздат Министерства вооружённых сил Союза ССР, 1946.
2. Шунков В.Н. - Красная Армия. Организация, структура, униформа, знаки отличия, боевые награды, оружие пехоты, танки, артиллерия, авиация. Издательство: АСТ Харвест, 2008.
