Малая подводная лодка U-9,Тип IIB.

Производитель:: ICM
Дата размещения:: 9 июня 2015 года, 10:10
Раздел галереи:: Корабли
Тип техники:: Военные
Тип двигателя:: Дизель-электроходы
Прочее:: Подводные лодки
Страна-производитель:: Германия
Масштаб модели:: 1:144

Авторизуйтесь, чтобы выставить свои оценки этой модели

Моё почтение уважаемые Коллеги.

Представляю Вашему вниманию очередную немецкую подводную лодку от украинского производителя ICM.
Разумеется, немного пришлось доработать модель. Я понимаю,что некоторые элементы сделаны неаккуратно,криво и.т.д. но очень старался придать модели детализацию.

Награды модели:

I место в номинации Флот(подводные лодки) в конкурсе DISHow 2017.
I место в номинации Флот(подводные лодки) по зрительскому голосованию в конкурсе DISHow 2017.
II место в номинации Флот на VI межрегиональной выставке стендового моделизма, Оренбург 2017 год.

Доработки.

Корпус.

Немного доработаны крышки торпедных аппаратов.
Высверлил все шпигаты.
Полностью самодельное леерное ограждение.
Сделаны крепления под такелаж.

Рубка.

Сделаны крепления под такелаж.
Поручни сделаны из проволоки.
Такелаж сделан из лески.
Сделаны изоляторы на такелаж.
Элементы такелажа.

Исторические данные о прототипе.

U-9 — малая подводная лодка типа IIB, времён Второй мировой войны. Заказ на постройку был отдан 20 июля 1934 года. Лодка была заложена на верфи судостроительной компании Germaniawerft, Киль 8 апреля 1935 года под заводским номером 543. Спущена на воду 30 июля 1935 года. 21 августа 1935 года принята на вооружение и, под командованием капитан-лейтенанта Ганса-Гюнтера Лооффа, 1 сентября 1935 года вошла в состав 1-й флотилии.

U-9 была первой лодкой, которая имела собственный отличительный символ: на рубке был изображён Железный крест в память о заслугах одноимённой предшественницы во время Первой мировой войны.

Лодка совершила 19 боевых походов ,из них 11 — на Чёрном море, при этом потопила 7 судов общим водоизмещением 16 669 брт. Потопила французскую подводную лодку Doris водоизмещением 552 брт и повредила советский сторожевик водоизмещением 412 брт.
Сама лодка погибла 20 августа 1944 года возле крупнейший морской порта Констанца,при этом погибло 27 человек(весь экипаж).

В конце 1945 года советские моряки подняли U-9 и отбуксировали в порт Николаев, где она была зачислена в резерв флота под новым индексом ТС-16. Однако из-за серьёзных повреждений её пришлось сдать на лом в декабре 1946 года.

Командир подводной лодки Вольфганг Лют.

Тактико технические характеристики.

Водоизмещение:	279 тонн.
Длина:	42,7 метра.
Ширина:	4,08 метра.
Скорость(надводная):	13 узлов.
Скорость(подводная):	7 узлов.
Максимальная глубина погружения:	150 метров.
Экипаж:	25 человек.

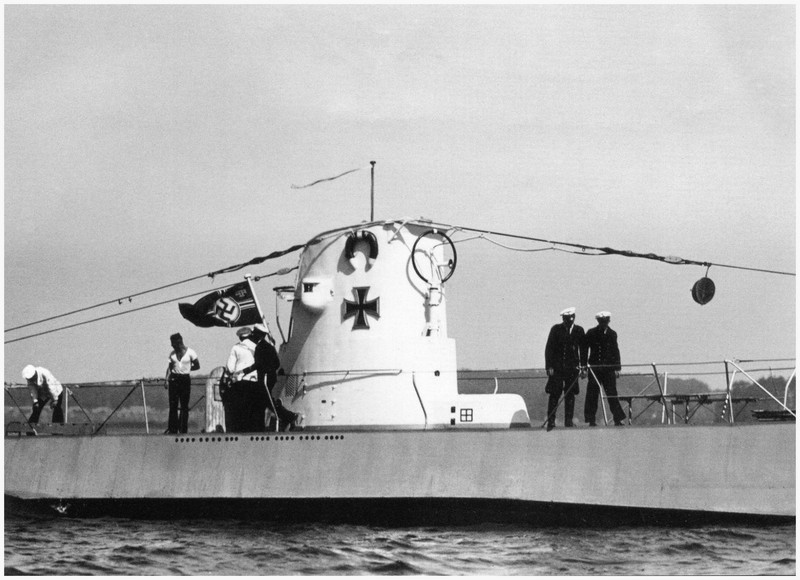

Фотография прототипа.

Используемая литература:

С. В. Иванов-Германские субмарины Тип II крупным планом (Война на море №33)

Другие интересные модели:

_______________________________________________________________
На этом у меня всё.

Всем попутного ветра! С Уважением,Фидель.

Твитнуть

Плюсануть

Отправить

Класснуть

Оценка модели по параметрам:

Техника исполнения	Качество окраски	Матчасть
98.32	99.26	99.05

Средняя оценка: 98.8763 (все оценки)

Популярность модели: 79.13

Привет Денис!
К чему такая спешка? Лодка не самая мелкая, да и не первая она у тебя.
Леера не в дугу, шпигаты вырезаны в броневых листах, вместо легкого корпуса, чуток ржавчинки не хватает.
Общий вид ничего, покраска удалась, но мелочи...
С Уважением, Михаил!

9 июня 2015 года, 11:45

Алексей Лежнев (ПиЛя) администратор

Город-Герой Москва,
71 год
На сайте с 26.10.2009

Грамотная фотосессия сглаживает недостатки, но....

Леера можно было бы и поаккуратнее натянуть.
А в остальном очень даже приятная работа.

С Уважением, Алексей.

9 июня 2015 года, 12:02

Фидель

Оренбург
28 лет
На сайте с 22.03.2014

Цитата:
О! Очень хороша! Смывка-тонировка понравились. За самоделки респект. Лера чуть подгуляли, но это вид не портит. Клеили на цианокрилат?
Мое мнение -ГАЛЕРЕЯ. Удачи Вам!
Спасибо.
Леера полностью спаянные из проволоки.К палубе приклеивал клеем-моментом.

Цитата:
Привет, Фидель!
Покраска, просто супер! Не силен в матчасти, но выглядит очень достойно.
Приветствую,Костя.
Спасибо.

Цитата:
Фидель, приветствую! Очень понравилась лодочка. Окраска очень хороша. Вообщем красота!
Игорь,приветствую.
Спасибо за отзыв.

Цитата:
Привет Денис!
К чему такая спешка? Лодка не самая мелкая, да и не первая она у тебя.
Леера не в дугу, шпигаты вырезаны в броневых листах, вместо легкого корпуса, чуток ржавчинки не хватает.
Общий вид ничего, покраска удалась, но мелочи...
С Уважением, Михаил!
Привет,Михаил.
Спасибо за критику.Я исправлюсь,честное слово исправлюсь.)

Цитата:
Грамотная фотосессия сглаживает недостатки, но....

Леера можно было бы и поаккуратнее натянуть.
А в остальном очень даже приятная работа.

С Уважением, Алексей.
Приветствую,Адмирал.
А мне фотоссесия совсем не понравилась,что-то явно не так.
Леера моё слабое место....

9 июня 2015 года, 12:24

Bòris Yurinoff (AhtungKV-2)

London
Возраст неизвестен
На сайте с 03.02.2014

Очень классная работа, больше всех ваших понравилась.
Эта лодка хоть на боевое судно похоже, а не на транспортное средство "в один конец":)

9 июня 2015 года, 14:31

Владимир62 (oldpapik)

Москва
62 года
На сайте с 17.02.2014

Понравилась лодочка! Очень симпатично выглядит несмотря на неудачные леера (думаю пинцетиком возможно подправить).
С уважение Владимир.

9 июня 2015 года, 16:16

jokker

Москва
53 года
На сайте с 04.08.2010

Денис привет,супер лодка,я свою такую собирал лет пять назад,о примудрастях смывок и тонировок знал только то,что можно использовать косметическую тушь.
Вобщем молодец,отлично получилось.

9 июня 2015 года, 17:31

Фидель

Оренбург
28 лет
На сайте с 22.03.2014

Цитата:
Очень классная работа, больше всех ваших понравилась.
Эта лодка хоть на боевое судно похоже, а не на транспортное средство "в один конец":)
Спасибо,Алексей.

Цитата:
Понравилась лодочка! Очень симпатично выглядит несмотря на неудачные леера (думаю пинцетиком возможно подправить).
С уважение Владимир.
Спасибо,Владимир.
Пинцетом не получится подправить,потому что их подправишь,а они потом опять становятся в исходное положение.

Цитата:
Денис привет,супер лодка,я свою такую собирал лет пять назад,о примудрастях смывок и тонировок знал только то,что можно использовать косметическую тушь.
Вобщем молодец,отлично получилось.
Приветствую,Владимир.
Спасибо за отзыв.

9 июня 2015 года, 17:40

Виктор Топильский (steelvic)

Оренбург
52 года
На сайте с 05.07.2014

Отличная модель получилась!

9 июня 2015 года, 19:06

Александр Селеменев

Оренбург
Возраст неизвестен
На сайте с 28.04.2011

Ты же не хотел её выкладывать)))
Отлично Денис.
Как она тебя помучила)))

9 июня 2015 года, 20:14

Даниил Скрипник (Dard77)

101 км
50 лет
На сайте с 29.03.2007

Все очень гармонично, за исключением не раз упомянутых лееров.
ИМХО надо было использовать тоже леску а стойки из стальной проволоки или иголок для шприцев. Судя по фото прототипа они соразмерны.
Я за Галерею.

З.Ы. Все жду 212-ю в твоем исполнении, занятная лодка и окраска там под стать.

10 июня 2015 года, 1:18

Андрей Ушаков (andri1979)

Омск
45 лет
На сайте с 14.04.2014

Фидель, отличная, как всегда работа. Покраска понравилась очень!

10 июня 2015 года, 5:42

Фидель

Оренбург
28 лет
На сайте с 22.03.2014

Цитата:
Отличная модель получилась!
Спасибо,Вить.

Цитата:
Ты же не хотел её выкладывать)))
Отлично Денис.
Как она тебя помучила)))
Взвесив все "за" и "против" решил показать Коллегам.)
Спасибо! :)

Цитата:
Все очень гармонично, за исключением не раз упомянутых лееров.
ИМХО надо было использовать тоже леску а стойки из стальной проволоки или иголок для шприцев. Судя по фото прототипа они соразмерны.
Я за Галерею.

З.Ы. Все жду 212-ю в твоем исполнении, занятная лодка и окраска там под стать.
Спасибо,Даниил.
Леску пробовал тянуть,но нечего из этого не вышло.

P.S.не уверен,что 212-ю у меня получится толком покрасить.Ведь там совершенно другая технология покраски,нежели на лодках Второй Мировой.

Цитата:
Фидель, отличная, как всегда работа. Покраска понравилась очень!
Спасибо,Андрей.
Удачи!

10 июня 2015 года, 8:58

Игорь Ушаков (Usatiymen)

Москва
46 лет
На сайте с 31.12.2011

Лодка понравилась. Окраска и тонировка получились хорошо - всего в меру. А вот леера (повторюсь за коллегами) портят всю картину - сделаны неаккуратно.

10 июня 2015 года, 10:21

deLoro

60 лет
На сайте с 07.10.2007

Окраска очень понравилась, 100. За сборку ниже оценка.

10 июня 2015 года, 16:27

Фидель

Оренбург
28 лет
На сайте с 22.03.2014

Цитата:
Лодка понравилась. Окраска и тонировка получились хорошо - всего в меру. А вот леера (повторюсь за коллегами) портят всю картину - сделаны неаккуратно.
Спасибо,Игорь.
Полностью согласен,неаккуратно получилось.

Цитата:
Окраска очень понравилась, 100. За сборку ниже оценка.
Спасибо за коммент.
Удачи!

10 июня 2015 года, 16:37

Ренат Хасанов (Jolly Roger)

ЗАТО ПГТ Звездный
43 года
На сайте с 03.11.2014

С пополнением в рядах домашней флотилии! Денис, позволю себе пару слов, с твоего разрешения. На счет подмеченных огрехов не скажу, ибо не мне судить (неизвестно еще как у меня самого выйдет), а модель мне понравилась! Удачи и творческого подхода ко всему что тебя окружает! Так интереснее жить:)

10 июня 2015 года, 23:47

Алексей Исаков (Gelanege)

Ижевск
38 лет
На сайте с 29.11.2013

Понравилась окраска и тонировка, но леера здорово подпортили впечатление. С точки зрения матчасти, не хватает мелких шпигатов под рубкой и спереди. Ну и по мелочам.

11 июня 2015 года, 3:35
