Переезд. Буровая ВРМ-24/30

Производитель:: Авторское
Дата размещения:: 24 апреля 2021 года, 10:26
Раздел галереи:: Диорамы
Масштаб модели:: 1:87

Авторизуйтесь, чтобы выставить свои оценки этой модели

Всем привет! Наконец-то закончил свою первую диораму на д.р. для шефа. Масштаб 1/87. Посвящена освоению месторождений Западной Сибири в 60х годах. Сцена описывает процесс переезда с одной пробуренной скважины на новое место бурения. Если что это геологоразведочное бурение.Это мой первый опыт в моделизме, пенять можно, но только по существу и конкретно. Хвалить не обязательно, уже выслушал все на работе). Многое, да почти все, для меня было впервые. Учился по роликам из ютуба, глядя на ваши и другие работы.Самое сложное для меня было, как ни странно это снег, он то желтел, то зеленел на деревьях, задолбался искать нужные пропорции, перепробовал три разных клея. В итоге оказалось, что косяк в том, что после покупки леса, я его зачем-то покрыл лаком для волос!!! (боялся что пока хранится на балконе не осыпался флок). Видимо из-за этого вся зелень пошла в соду и ПВА.Здание буровой выполнено из шпажек, а трубы, уголок, тросы, тавры и двутавры от Zip Maket (намучался с этой фирмой, т.к. Файлеровский клей плохо его растворяет). Косяков конечно же хватает, снег - падла), на второй день, всё-таки местами начал вбирать зелень от деревьев, корректировал белой краской, скорей всего позже надо будет опять пройтись. Есть один существенный косяк по технологии (кто заметит - настоящий Бурила), я когда заметил было уже поздно переделывать, т.к. время поджимало.Краски, пигменты от Тамии, Звезды и др. Брал не самые дешевые, т.к. не имея опыта, боялся напороться на не качественные продукты.Ниже приведу описание самой установки, если не интересно, дальше не читайте.Всем хорошего настроения при просмотре моей работы!)

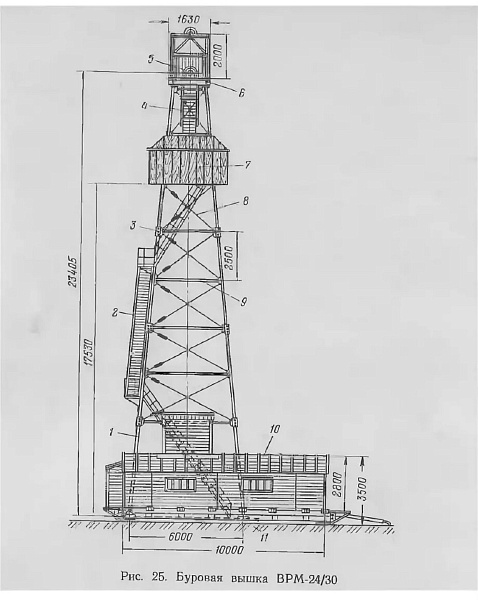

В геологоразведочном бурении применяют металлические вышки типа Н-18; Н-22; ВРМ-24/30; В-26/50; ВУ-18/25 и В-26/25. По конструктивному устройству эти вышки мало отличаются друг от друга, поэтому в качестве примера приводится описание одной из наиболее распространенных вышек ВРМ-24/30 (рис. II 1.3).

Вышка состоит из девяти панелей 1. Ноги 2 ее и подкосы ворот изготовлены из цельнотянутых стальных труб диаметром 102 мм с толщиной стенки 6 мм. Между собой ноги соединены с помощью хомутов 4 и болтов. Пояса трех нижних панелей и пояс под полатями изготовлены также из труб диаметрам 102 мм, стальные пояса — из труб диаметром 60 мм с толщиной стенки 5 мм. Диагональные тяги 3 трех нижних панелей сделаны из круглой стали диаметром 24 мм, а остальные — из стали диаметром 20 мм. Вышка опирается на металлические салазки 6, нижняя опорная поверхность которых составляет 3 м2. Для подъема рабочего на полати имеются маршевые лестницы 5, а к кронблоку — лестница 8 тоннельного типа.

Рама 7, на которой монтируется кронблок, изготовлена из швеллера или двухтавровых балок № 36. Для правильной навивки каната на барабан лебедки на боковом поясе четвертой панели укреплен оттяжной ролик. В целях предохранения от опрокидывания

буровая вышка крепится четырьмя металлическими растяжками. Вышку собирают на земле в горизонтальном положении и с помощью монтажных стрел, блоков, талевого каната и растяжек поднимают в рабочее положение.

Техническая характеристика вышек приведена в табл. III.1

Тип вышки	Высота от нижнего основания до оси кронштейна, м	Длина свечи, м	Грузоподъемность, т	Размеры основания, м
верхнего	нижнего
Н-18	18	9,5—14,0	10	2,0Х 2,0	6X6
В У-18/25	18	9,5—14,0	25	1,6X1,6	5,4X5,4
Н-22	22	14,0	25	2,0X2,0	6X6
ВРМ-24/30	24	18,6	30	1,6X1,6	6X6
В-26/25	26	18,6	30	1,2X1,2	6X6
В-26/50	26	18,6	50	1,2X1,2	6,25X6,25
БМ-32	32	24	35	1,2X1,2	6,25X6,25
