Здравствуйте, уважаемые коллеги!

Хочу представить вашему вниманию свою очередную работу.

Отдохнув от Ту-154, взялся за новый проект. Давненько в планах был Ил-14, к тому же хотелось несколько разнообразить парк свистков в 144-ом масштабе.
Еще до начала постройки знал, что хочу Ил-14 именно в полярном варианте окраски, с красной полосой, именно в таком виде я его себе представлял. Ил-14 сыграл огромную роль в освоении Арктики и Антарктики. " Эти надежные машины поддерживали регулярную связь между Большой землёй и полярными станциями, осуществляли доставку людей и грузов, вели разведку льдов и проводку в них морских судов."

Теперь перейду непосредственно к сборке.
В ходе сборки были обнаружены некоторые косяки, неточности данного набора, основные из которых мне удалось исправить.

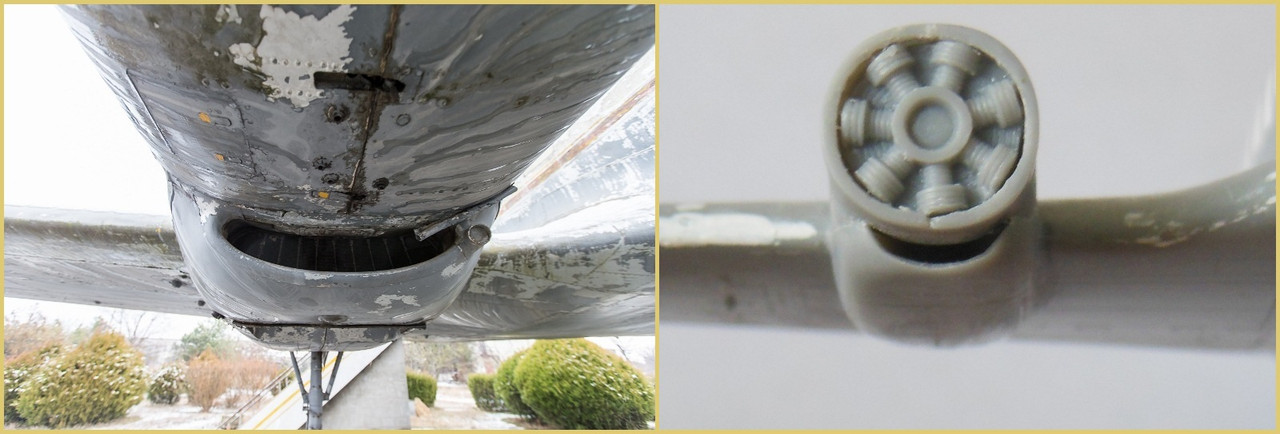

Воздухозаборник маслорадиатора в наборе дан упрощенно и не похож на реальный. Вот фото реального воздухозаборника.


И вот, что было в наборе. Проблему решил расширив воздухозаборник грубой наждачкой и затем двухкомпонентной тамиевской шпатлевкой сделал закругления к верху, делая более-менее похожим на оригинал.

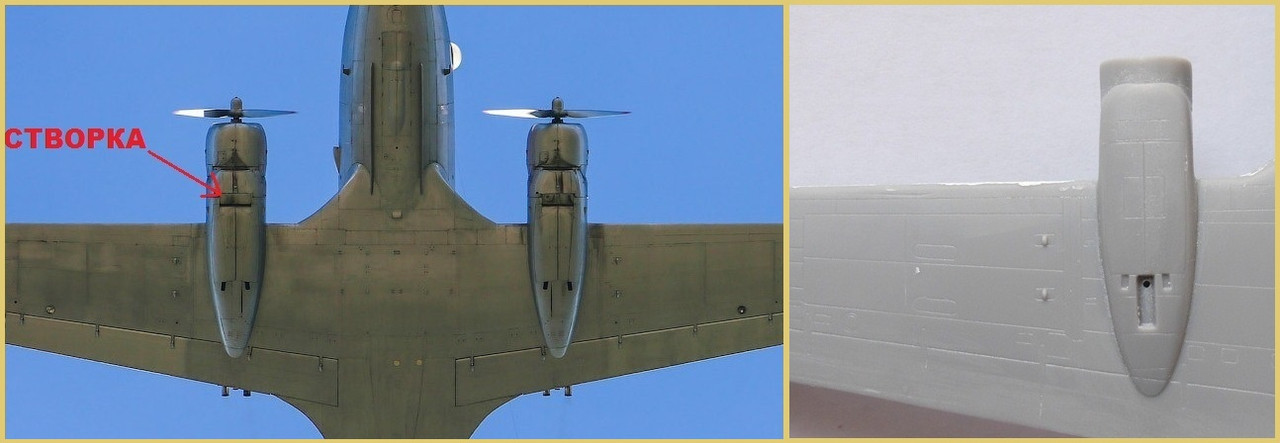

Снизу на крыльях ВЭ упустил весьма заметные створки маслорадиатора. Причем створки шасси, идущие рядом имеют характерный залом (скос) в том месте, где они соприкасаются со створками маслорадиатора.

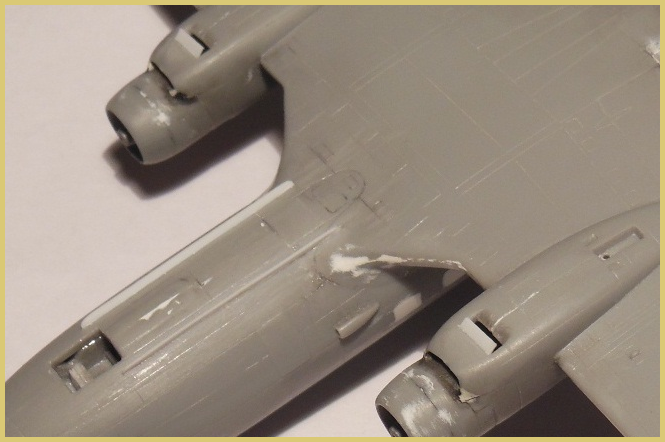

Данный вопрос решил простым выпиливание в гондоле двигателя места в виде прямоугольника. Сами же створки изготовил из полистирола.

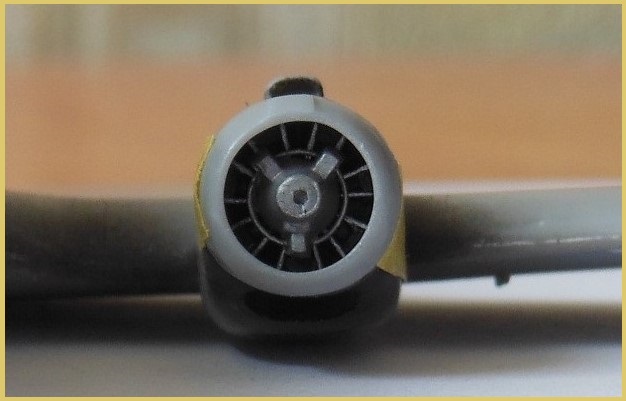

Доработал моторы из тянутого литника.

Ободок, соединяющий все эти тянутые литники выполнен из тонкой проволоки.


Сам двигатель в наборе опять же дан упрощенно, были проигнорированы весьма заметные элементы.

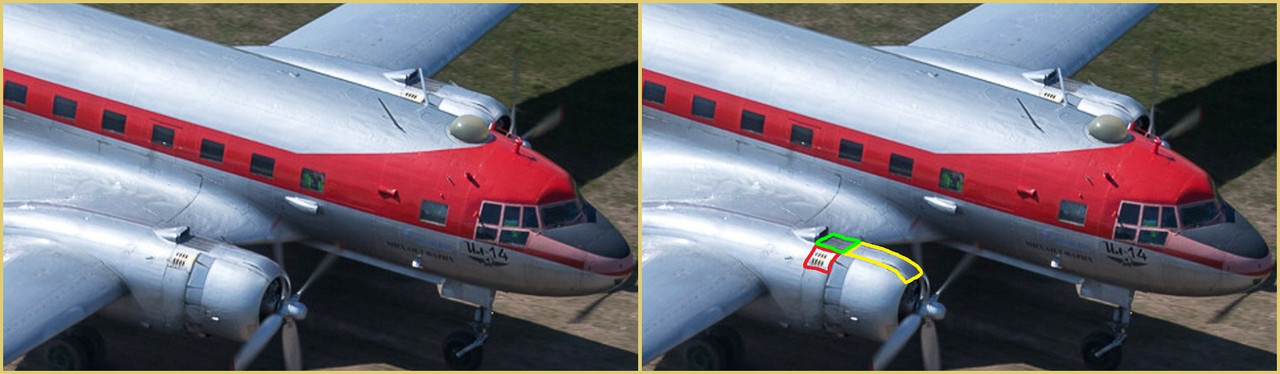

На фото слева и справа одна и таже фотография реального самолета, но на правой обозначил те элементы, которые сделал.

а) Панель с "жабрами" (обведена на фото красным цветом) аккуратно нарезал острием циркуля.
б) Обведенные на фото желтым цветом элементы воссоздал при помощи двух полосок из полистирола приклеенных друг на друга.
в) Сетчатую панель (обведена на фото зелёным) сделал из сетки от чайных пакетиков-пирамидок Гринфилд.

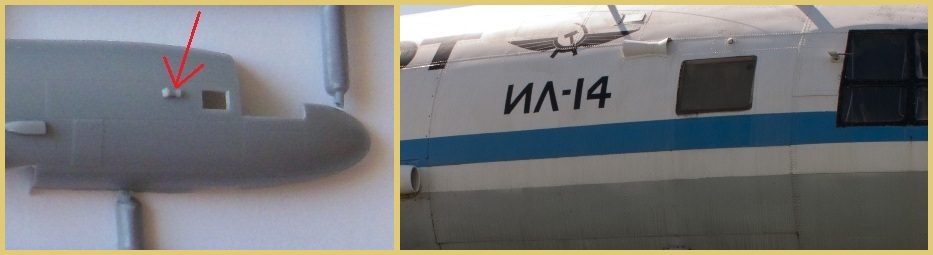

Трубка Вентури (показал стрелочкой) дана в наборе на линии читлайна, прямо за иллюминатором, но если сверятся с фотографиями настоящего борта, видно, что она находилась выше иллюминатора, что я и сделал, срезав её и перенеся чуть выше. И хотя есть не мало фотографий, подтверждающих и изначальное  расположение этой трубки, в данном случае декаль в виде читлайна перевести было бы очень сложно поверх неё.


В целом, если не брать во внимания эти неточности, модель у ВЭ получилась очень качественной, собирается и стыкуется хорошо, каких-то огромных щелей не было, всё довольно таки не плохо. Видел у ВЭ модели гораздо более низкого качества.

Теперь о покраске.
Грунтовал, как и обычно, серой тамиевской грунтовкой Surface Primerl Fine, красил тамиевскими эмалевыми красками - белый XF-2; низ фюзеляжа и крылья X-11, разведенный слегка белым; красный цвет хвоста, крыльев и стабилизаторов намешивал, ориентируясь на оттенок декального читлайна, из X-7, XF-3 и XF-2; цвет покрышек XF-69. Лаки использовал акриловые X-22 и XF-86.

Учитывая размеры модели и качество прозрачных деталей решил использовать фотодекальное остекление. Ранее еще никогда фотодекальное остекление не делал, здесь можно сказать первый опыт.
Изначально была приобретена фотодекаль от PAS Decals, но, попробовав перевести фрагмент декали на модель, был очень и очень разочарован, декаль как-будто полупрозрачная, остекление в итоге на белой поверхности смотрится очень бледно. Такой вариант меня никак не устраивал и я заказал фотодекаль у Алексея Бацких. Такие декали меня полностью удовлетворили и были успешно переведены на модель. Опыт работы с фотодекалями мне очень понравился, считаю эту тему перспективной, на тех моделях, где прозрачное остекление будет сложно воспроизвести, то фотодекаль, несомненно, должна занимать там место.

БАНО изготовил из кусочка прозрачного литника, проблесковый маячок на хвосте сделал из тянутого прозрачного литника, тормозные шланги на стройках шасси выполнил из проволоки, часть антенн сделал из тянутого литника, часть из полистирола. Тянуть тросовую антенну не стал, давненько уже такие вещи не делал, к тому же размеры модели опять же очень малы и был риск испортить модель на последнем этапе.

Если кому-то будет интересно взглянуть на данную постройку еще более детально, посмотреть можно здесь:
http://airliner-models.org/forum/topic/4451

Обзор на эту модель так же делал:
http://karopka.ru/community/user/13320

На этом всё. Всем приятного просмотра!
