За матчасть и вооружение - минус бесконечность
Куда он собрался с разнотипным вооружение - на стоянку для показа вышестоящим идиотоам?
Что за пень в фуражке на стоянке - его пинками гнали назад еще при подходе к самолету?
Синие комбезы - ну ну, при этом еще живые гребни и эмблема нашего полка?
Ну и как всегда уюзанный самолет и нулячие звезды

Сборка прекрасна по качеству и полная абзац по подвескам – чисто на авиапоказуху.

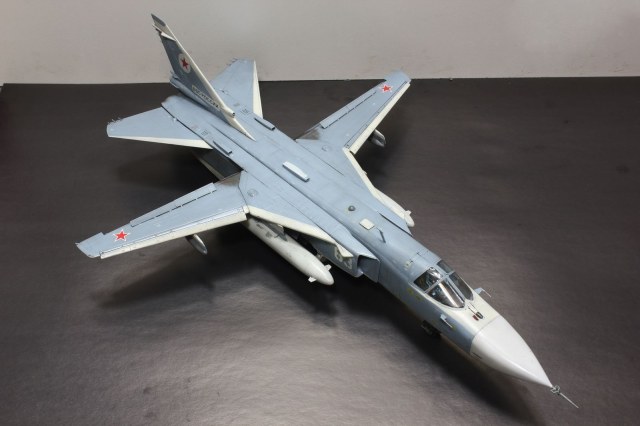

Да - самолет стоит горизонтально Су-24м. С такой загрузкой тем более, центровка уйдет вперед.

Приятно видеть модель самолета, на котором я и в передней и в задней кабине провел прекрасные 5 лет в 730 апиб. Спарка из состава 1 аэ. Первой мы ее и отогнали на АРЗ в 1985г, откуда она вернулась уже совсем в другом раскрасе...

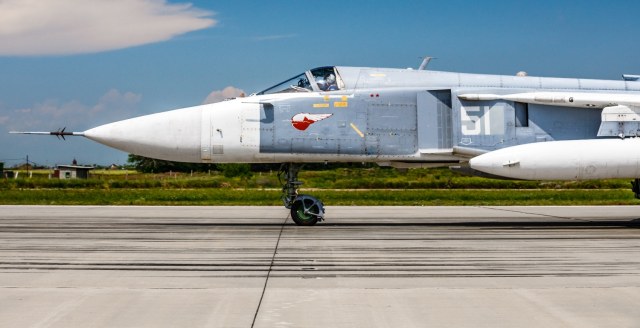

Самолет Су-24М стоит горизонтально строго, Су-24 - нос задран

ПТБ было в тему покрасить - противобликовая черная на ПТБ и носовая часть узла подвески

Темплин, Воздвиженка, Чойбалсан, Овруч, Марнеули, Мары, Чирчик.

Служил в Монголии, гарнизон Чойрэн-2, у нас стояли 23 МиГи, был в командировке в Маниту, так там стояли Су-17, не только в Чойбалсане. С Уважением, Андрей.

Про показуха - приходилось стоять не раз и каждый раз видеть такие чудеса... На всякий случай еще до подвески первого АСП снимали аккомулятор с борта и землили самолет - что весьма неадекватные кулоны не сбросили например Х-58У с АПУ-62 или с МБД вариант - на одном МБД дружно висели ЗАБ-250, ОФАБ-250-270 и ОДАБ-500
Вот Вам пример - Су-24МР на фото
из вооружения штатного - два ПМ по две обоймы к каждому и 2 Р-60М на АПУ-60-2

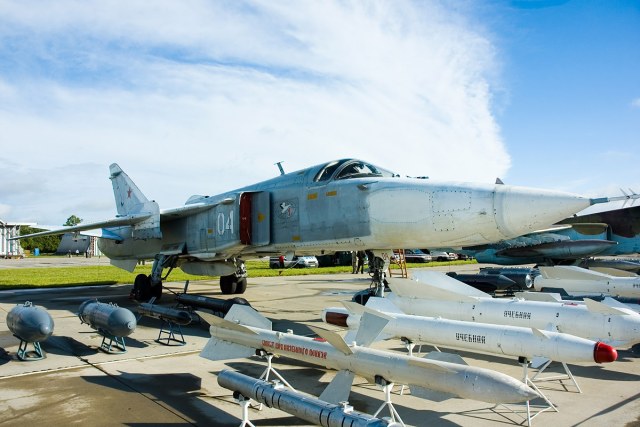

У самолета расложены АСП всех мастей - нет только Х-22)))

Попробую объяснить работу СУО на другом типе - МиГ-27. Согласно РЛЭ данный самолет не применяет НАР С-24Б - по неустойчивой работе ВЗ и возможном возникновение помпажа двигателя несмотря на наличие солевой присадки в ПРД (на С-24 такой присадки нет)
Но разрешено применение типа Х-25 с АПУ-62. С легкостью группа вооружения подвесит на АПУ-62 ракету С-24Б. Готово. А вот в СУО она ее характеристики не внесет - ибо это технически невозможно - при нажатии ВВОД, ввод данных в СУО не будет. Нельзя внести то, чего ранее не прошито в памяти СУО.
Для каждой точки подвески в память СУО - нестираемый и нередактируемый раздел ПЗУ занесены данные боеприпасов, которые можно применять с данной точки подвески, а в логику вносится возможные комбинации при использовании нескольких видов вооружения при их подвеске на разные точки подвесок.
Что увидит летчик после запуска и выполнения проверок ПРНК - визуально С-24Б висит, на блоке подвекок - черный квадрат - подвески нет.
Ее - С-24Б и сбросить аварийно или пустить нельзя - СУО считает, что там ничего нет.
Все варианты вооружения и их комбинации заранее просчитаны по нескольким причинам6
1. Взаимовлияние подвесок между собой в полете и маневрировании в полете во всем диапазоне высот и скоростей полета.
2. Влияние пуска на газодинамические характеристики двигателя - много примеров, когда пуск иной или другой ракеты разрешен например только на режиме МГ, а увеличивать обороты можно только спустя несколько секунд.
3. Взаимовлияние пущенной ракеты первой на характеристики наведения и полета следующей ракеты в зависимости от типа ракет как однотипных, так и различного класса. -Тут можно увидеть зазоры от несколько секунд - до введения ограничения на последовательный пуск кто за кем или вообще запрет на данный вариант смешанной подвески.
4... и так далее.
Вывод это многолетней работы появляется в РЛЭ варианты подвесок АСП как однотипных, так в комбинированном виде - это является законом для всех до тех пор, пока не придут после очередных испытаний изменения в РЛЭ или самолет снимут с эксплуатации по времени жизненного цикла.

Цитата:Цитата:Цитата:Цитата:Цитата:

РЛЭ Су-17УМ3 образца 1993 года - крайняя - больше не было от слова совсем не было.

Если после ничего не было, то не "крайнее", а "последнее".
Не любим мы в авиации последнее, даже свой такой полет называем крайним. Чтобы полет действительно не стал последним в жизни...

поэтому автор и сказал, что если рлэ больше не было, то значит последнее. кончайте уже сову на глобус натягивать. тут косяк, который бросается в глаза-это ПВД , остальное даже летчик, котрый летал не будет заморачиваться, тем более модель идет в подарок.
Согласен полностью с последней цитатой. Я летал на Су-17М3 и УМ и если честно, то мне плевать и растереть, что и как там на этом самолете. Конечно в пределах разумного.

К автору модели - к сожалению и Вы стали на тот же путь, а именно, сегодня собрать классно самолет мало, очень мало значит. Производитель сильно подтянулся в комплектации моделей - деталировка выросла в разы. Это требует от моделиста теперь РАЗБИРАТЬСЯ и весьма успешно в том, что он собирается собирать.
1. Самый простой и весьма ошибочный способ - фото самолета с выставок. Я + самолет например неоднократно участвовал в сия мероприятиях, чего того не притаскивали под крыло и не клали рядом. Как раз даже Р-40Р положили у Су-24м - полагаю в НАТО красный телефон горел по настоящему!!! ))) Варианты подвески вообще были такие, что ИАС сразу снимала аккумулятор с борта, чтоб если кто не включил бортовое питание, не бабахнуло прямо тут на стоянке. Нравится - делайте так. Достоверность модели – всегда ниже 100%. Показуха сэр аднако у нас. Есть замечательное фото Су-24МР с вооружением под ним от Су-24м – в реальности на борту 2хР-60 и 2хПМ с 9мм патронами в 4 обоймах у обоих членов экипажа.
2. Фото с реальных частей во время полетов - для моделиста скучно - подвесок мало, пустые балочные держатели вибрируют и трепещут над душой моделиста. Большой плюс - это действительно реальная подвеска на реальный вылет. Достоверность модели - 100%
3. Ищем и курим РЛЭ данного самолета - понятно, что не сразу дойдет, но там есть раздел, в котором в картинках указана, что и куда можно вешать по настоящему. Достоверность модели - 100%. Можно найти вариант, который существует только в РЛЭ, и фото таких увидеть не придется.

Цитата:Цитата:

РЛЭ Су-17УМ3 образца 1993 года - крайняя - больше не было от слова совсем не было.

Если после ничего не было, то не "крайнее", а "последнее".

Цитата:Тут не только цвета не в тему, но и оборудование ушло - не было у нас на спарках АСО-2В - для тепловых ловушек ППИ-26.

Сборка модели очень удачна, а вот остальное...

Цитата:Тут не только цвета не в тему, но и оборудование ушло - не было у нас на спарках АСО-2В - для тепловых ловушек ППИ-26.
Сборка модели очень удачна, а вот остальное...
ПИ....,не мешки таскать!

А вот нифига подобного. Пушка на спарке действительно одна. А вот относительно остального фигня полная.

6 узлов подвески было на су-17ум, а на Су-17ум3 добавили р-60 и узлов стало 8. Одновременная подвеска бомб и нар так же возможна. В ВВС такие миксы особой популярностью не пользовались, а вот в странах варшавского договора, частенько практиковались. Технических препятствий для такого "винегрета" нет.

Вот у примеру су-22м4 (с тем же самым прицелом что на су-17м3)

Смотри ее и удивляемся Вашим пассажам...

А вот нифига подобного. Пушка на спарке действительно одна. А вот относительно остального фигня полная.

6 узлов подвески было на су-17ум, а на Су-17ум3 добавили р-60 и узлов стало 8. Одновременная подвеска бомб и нар так же возможна. В ВВС такие миксы особой популярностью не пользовались, а вот в странах варшавского договора, частенько практиковались. Технических препятствий для такого "винегрета" нет.

Пушку можно попробовать срезать.
Андрей все указал на придирчивый глаз

Цитата:Тут не только цвета не в тему, но и оборудование ушло - не было у нас на спарках АСО-2В - для тепловых ловушек ППИ-26.

Сборка модели очень удачна, а вот остальное...

Борис, образ собирательный по видео... тут не придраться. В лучшем случае... А ты свою модельку вначале покажи)))

Супер. Спасибо.

Ну наконец то кто смог собрать и окрасить самолет копию 1/72. Спасибо мил человек.
Самолеты Су-17 - 1981-1990гг

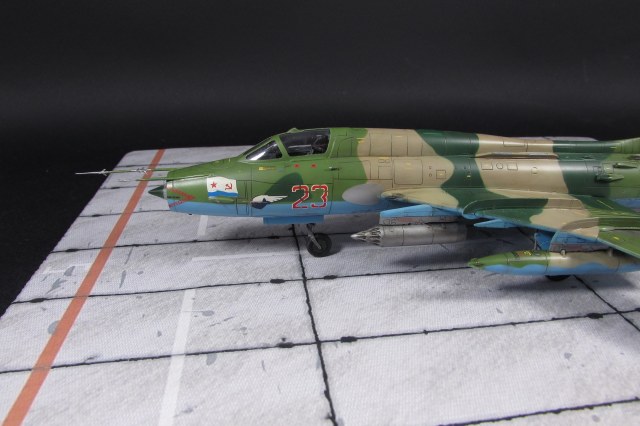

Всего два полка были у моряков на Су-17м3 - Калининградские и Крымские - неужели тяжко найти фото и по ним хотя бы красить модель?

Вот тут он

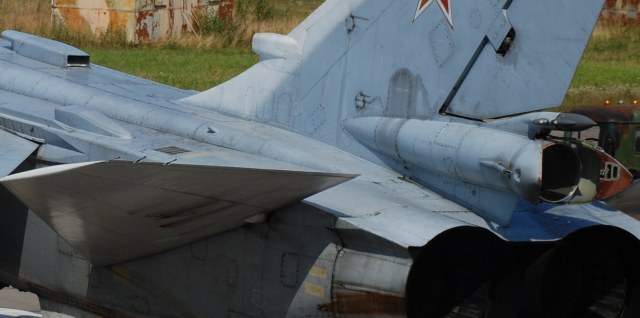

Выражение первых серий - вообще не катит - это самолета как раз после 15-28 до 27-26(это последний борт Су-24). Обужена хвостовая часть, изменен и поднят на киле контейнер ТП.
Значит куда пропали блоки КДС для ППИ-50 и ППР-50

На спарке одна пушка НР-30 как правило левая

Капитан Старовойтов у своего борта

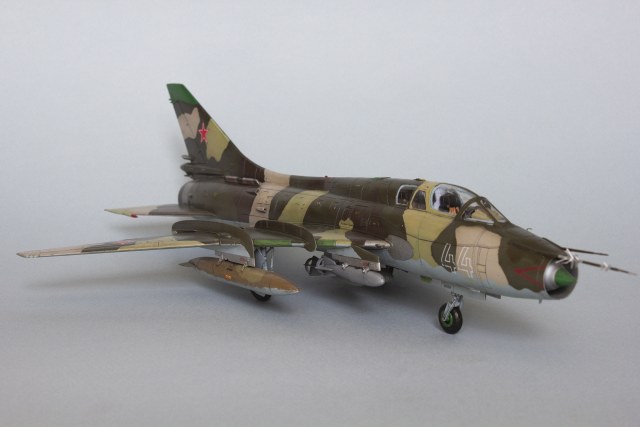

Тут не только цвета не в тему, но и оборудование ушло - не было у нас на спарках АСО-2В - для тепловых ловушек ППИ-26.
Сборка модели очень удачна, а вот остальное...

Зачет - понравилось

За качество покраски 5+, но увы - матчасть надо все таки смотреть на фото и разбираться.

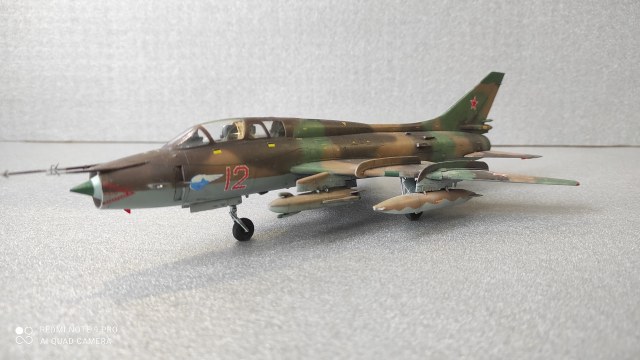

Две пушки на спарке - это полный абзац.., одна всего там пушка НР-30, слева по борту.

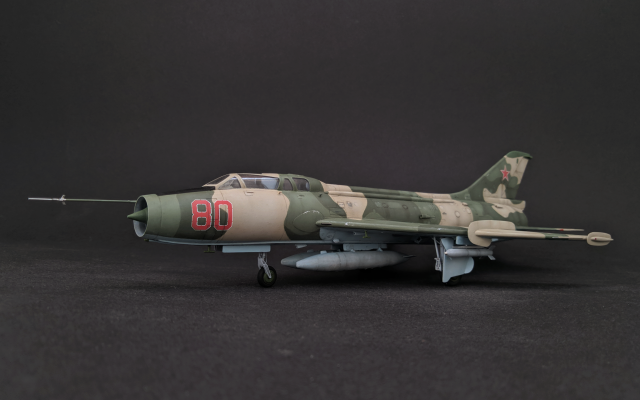

ПТБ на на всех Су-7 (Б, БМ, БКЛ и их экспортные версии) одного типа ПТБ-600, других не может быть, даже по названию.
И с камо Вы не угадали по цвету от слова совсем не угадали..
Изображение на коробке делалось с моего фото из Таганрога в 1981 году
https://ic.pics.livejournal.com/chetbor/16113018/107951/107951_original.jpg
и кабина с пушкой.
https://ic.pics.livejournal.com/chetbor/16113018/108055/108055_original.jpg

Это Су-24м выпуска 1993 года, получен нами в 302 бап. Самолет 13 серии и СРАЗУ имел с завода увеличенные АПП-50. В итоге модель не соответствует реальному самолету.
Сам самолет хороший - мягкий в управлении.

Это Ваши слова - "Постарался максимально приблизить модель к реализму на основе множества фотографии...."
И чего у нас самолет сломанный с подвесками вооружения стоит???
У Вас на обоих консолях интерцепторы вышли, а они выходят только при отклонении РУС по крену - РУС влево - ТОЛЬКО левый вышел и наоборот. Углы отклонения при крыле 16 - на 14 градусов.
Механизация выпущена - а створка подпитки воздухозаборника закрыта - у них механическая связь вообще то.
АБ разнокалиберные, так не бывает, если только не собираетесь с крыльевых точек бросать их наобум Лазаря...

Одно мини замечания - в эпоху Су-7Б, БМ и БКЛ - комбинезоны были темно-синии, что курсант, что главком, что техник, практически не выгорали
