Яхта Орианда

Производитель:
Эскадра
Дата размещения:
1 июля 2024 года, 20:19
Раздел галереи:
Корабли
Тип двигателя:
Парусные и гребные
Тип техники:
Военные
Прочее:
Катера и яхты
Масштаб модели:
1:72
Страна-производитель:
СССР–Россия

Авторизуйтесь, чтобы выставить свои оценки этой модели

Введение

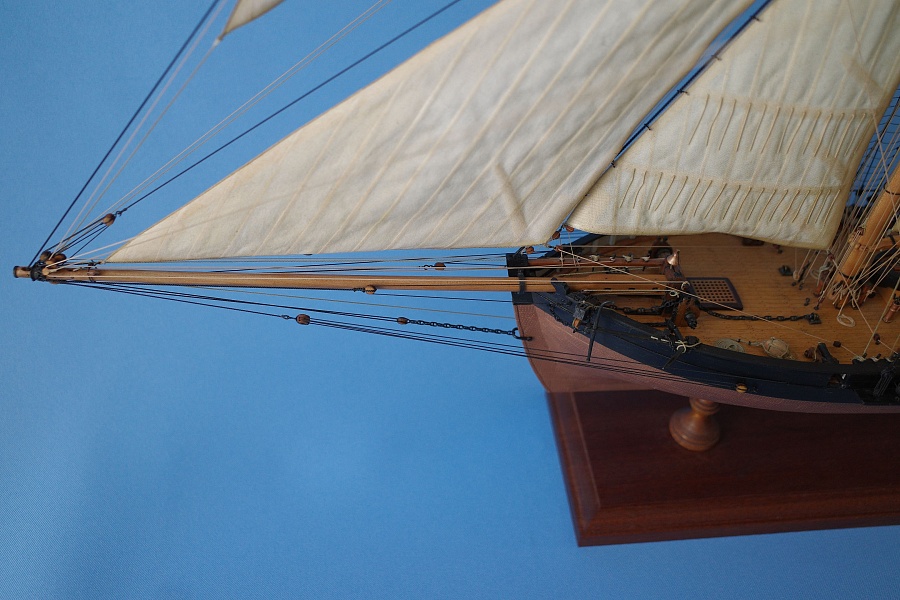

Приветствую уважаемые коллеги моделисты! Вашему вниманию представляется модель яхты Орiанда Черноморского флота Российской империи в масштабе 1:72. Набор от фирмы Эскадра. Встречается два варианта современного написания - "Ореанда" по названию имения/поселка в Крыму и "Орианда" по реформе 1918 г. , далее по тексту будет через "И".

Историческая справка:

10-пушечная яхта Орианда. Размер  82ф. 2д. (длина между перпендикулярами) х 24ф. 10д. (ширина без обшивки) х 10ф. 9д (глубина интрюма).15 июля 1836 года в Николаевском адмиралтействе для главного командира Черноморского флота и портов адмирала М.П. Лазарева заложили яхту «Орианда».Она имела парусное вооружение тендера – несла одну мачту и большой бушприт с косым парусным вооружением.Строителем стал А.С. Акимов, спуск на воду состоялся 29 мая 1837 г. Корабль получил свое название от имения, которым с 1825 года владела царская семья в Крыму.
https://rgavmf.ru/virtualnye-vystavki/k-200-letiyu-so-dnya-rozhdeniya-vydayushchegosya-moryaka-i-obshchestvennogo-deyatelya-admirala-unkovskogo-ivana-semenovicha/yahta-oreanda
Чертежи в РГА ВМФ  хранятся в Фонде 327, Опись 1, ед.хр. 3234-3242.

Основная литература и источники информации:

  1. Форум гильдия судомоделистов Санкт-Петербурга
  2. Атлас тендера по штатам 1840 г. - Нестеров Павел, Фомин Константин
  3. Вооружение военных судов - Посьет Константин
  4. Постройка моделей судов - Мондфельд Вольфрам
  5. РГА ВМФ Фонд 327, Опись 1

Дополнения:

Клееные паруса от Николая Пащенко. Латунная обшивка - Микродизайн. В 1:72 не нашел медную и пришлось латунную перекрашивать в медный цвет. Лучше так не делать, а изготавливать из медного листа или покупать готовую. Груша на рангоут - bibigon wood line.Дополнительные блоки, гаки, тросы и т.п. - Лавка корабела/Фальконет. Основная нить gutermann e121 no 240 dtex 120(1)  полиэстер.

Описание стройки

Сборка велась с декабря 2022 г., порой с значительными перерывами в несколько месяцев.
Набор материалов стандартный для кита - корпус лазерной резки из фанеры, далее двойная обшивка (черновая и чистовая) из шпона. Палуба тонкая фанера и сверху шпон с лазерной резкой.
Рангоут вытачивал из брусков светлой груши.
Черную краску делал тушью (чертежная Brauberg, латексная). Это позволяет не закупорить и сохранить структуру дерева. Хотя надо сказать что у шпона очень крупный рисунок пор и он вблизи выглядит некрасиво. В самостроях используют рейки, как правило груши. Внутренняя сторона фальшборта - белый акрил mr hobby. Чернение латуни - средство brass black. Дерево покрывал тунговым маслом minwax. Иногда всё вставало на паузу до выяснения, а как сделать корректно или приближенно к этому. Особенно на такелаже. В этом плане очень помогла ветка по тендерам на питерском форуме и атлас от Павла.  Максимальный размер модели в длину около 640 мм (от нока гика до нока бушприта). В итоге я получил огромное удовольствие от процесса, изучал огромное кол-во информации про парусный флот (и понял что все еще мало), научился моделировать в rhinoceros по чертежам из РГА ВМФ и многое другое.
Плюсануть
Поделиться
Отправить
Класснуть
Оценка модели по параметрам:
Техника исполнения Качество окраски Матчасть
99.4399.3899.38
Средняя оценка: 99.3952 (все оценки)
Популярность модели: 81.26

Комментарии

Страницы: 1 2
Ayvaros
50 лет
На сайте с 12.07.2011
Ayvaros
Я вообще ничего не понял, из какого материала сделана яхта???
Сергей Мизинов (Shuravi92)
Москва
Возраст неизвестен
На сайте с 17.12.2022
Сергей Мизинов (Shuravi92)
https://eskadra-model.com/catalog/modeli-korabley/tproduct/356006046-508601233601-yahta-orianda-172
Тут список материалов. Фанера (3мм 4мм), дерево шпон и массив, латунь.
Ayvaros
50 лет
На сайте с 12.07.2011
Ayvaros
Ну вообще-то принято рассказывать о своей постройке, а не отсылать по ссылкам производителя!!! Здесь не рынок тщеславия! Если Вам не интересно описать свою работу для всех, то пожалуйте в песок!!!
Сергей Мизинов (Shuravi92)
Москва
Возраст неизвестен
На сайте с 17.12.2022
Сергей Мизинов (Shuravi92)
Не понял логики. Был вопрос по материалам, я ответил и предоставил ссылку на производителя. Какая связь с тщеславием и почему я куда-то сразу должен пожаловать.
Ayvaros
50 лет
На сайте с 12.07.2011
Ayvaros
Принято рассказывать про свою предоставляемую модель, масштаб, материал корпуса, палубы, допы, и проч, конечно это по Вашему желанию, но есть определённый этикет в модельной среде!
Сергей Мизинов (Shuravi92)
Москва
Возраст неизвестен
На сайте с 17.12.2022
Сергей Мизинов (Shuravi92)
Подозреваю, что по этикету принято спокойно объяснять неточности или даже ошибки. Половина из того что вы перечислили было заполнено, недостающее я добавил. Не переходя на личности. На этом предлагаю закончить, если нет вопросов по самой модели.
Кирилл Шабанов (kirill4)
Санкт-Петербург
58 лет
На сайте с 28.10.2011
Кирилл Шабанов (kirill4)
Сергей,
Приветствую!
Поздравляю!
Отлично получилось! Очень качественная работа и с деревом и с такелажем!
Одно удовольствие было рассматривать детали - всё на самом высоком уровне!
Представляю как это здорово смотрится в реале!
Ps
Ayvaros'а тон комментариев и придирки какие то странные...набор очень известный, описание модели нормальное, все четко и по делу!
Сергей Мизинов (Shuravi92)
Москва
Возраст неизвестен
На сайте с 17.12.2022
Сергей Мизинов (Shuravi92)
Кирилл, спасибо за теплые слова и такую высокую оценку! Иногда сам стою и любуюсь как в музее, а порой вижу кучу косяков и кажется, что все надо переделать. Но сейчас очень рад, что проект завершился и получен огромный опыт.
Ayvaros
50 лет
На сайте с 12.07.2011
Ayvaros
Цитата:
Сергей,
Приветствую!
Поздравляю!
Отлично получилось! Очень качественная работа и с деревом и с такелажем!
Одно удовольствие было рассматривать детали - всё на самом высоком уровне!
Представляю как это здорово смотрится в реале!
Ps
Ayvaros'а тон комментариев и придирки какие то странные...набор очень известный, описание модели нормальное, все четко и по делу!

С Уважением, но Вы не видели изначальный текст! Автор внял моим строкам, и соизволил дополнить описание модели!
Евгений (MokrevE)
Пенза
38 лет
На сайте с 23.05.2017
Евгений   (MokrevE)
Хорошая модель. Много труда вложено.
GurG (GurgyG)
-178 лет
На сайте с 18.12.2020
GurG  (GurgyG)
"Паруса по ветру, медь как золото".
Смотрю на модель и чувствуется ветер в парусах.
С чисто эстетической точки зрения -очень красиво.
Отдельно надо плюсовать правильный фон и фотосессию.
Александр Бурков (burkov153)
Барнаул
Возраст неизвестен
На сайте с 19.02.2012
Александр Бурков (burkov153)
Суперская работа, модель высший класс.
deLoro
59 лет
На сайте с 07.10.2007
deLoro
Да! Отличная работа! За галерею!

В качестве предложения, для понимания соразмерности паруса,человека и палубных деталей. Поставить рядом с румпелем солдатика в 1/72.
Борис Волконский (Boris2005)
Акко
78 лет
На сайте с 01.02.2012
Борис Волконский (Boris2005)
В деревянных моделях первым делом обращаю внимание на проводку такелажа и И! здесь она грамотная, ни одной лажи с блоками, аккуратная вязка выбленок и все остальное. Дерево тоже все выполнено на "ЯТЬ"Ъ. Повышенной волосатостости не находится. Хорошее исполнение неизбитого прототипа. Белый шар. ЗБЗ
Алексей Лоторев (NeoИ8844)
Тула
43 года
На сайте с 30.05.2022
Кирилл Шабанов (kirill4)
Санкт-Петербург
58 лет
На сайте с 28.10.2011
Кирилл Шабанов (kirill4)
Приветствую,
Надо ее в свет выводить!
Вот кстати, прямо сейчас проходит https://fsmr.ru/?p=11115
Там из китовых в С-8 -А представлено несколько моделей, из них" Полоцк" минчанина Буселя А.Г. - прям идаеально построена + короб с сенсорной подсветкой-все вкупе смотрится бомбически, и Ваша бы на равных потягалась ! Заодно и какие идеи полезные у коллег бы посмотрели...если есть возможность - посетите это мероприятие, завтра думаю ещё модели будут , 4го - закрытие.
Сергей Мизинов (Shuravi92)
Москва
Возраст неизвестен
На сайте с 17.12.2022
Сергей Мизинов (Shuravi92)
Спасибо за ваши отзывы.

1) Касательно соразмерности, хотел поставить фигурку офицера. Но как-то одна фигурка вызовет еще больше вопросов, а где остальные. Наборов моряков еще не находил. Решил оставить как обычно делают.
2) На чемпионат в Питер я изначально планировал, но произошли накладки сначала с боксом, затем с работой. Не смогу посетить уже. Полоцк Алексея видел, работа отличная.
SAURON
Киев
58 лет
На сайте с 18.07.2010
SAURON
В матчасти вообще ни бум-бум, а выглядит роскошно, очень понравилось.
Владимир (VladSF)
81 год
На сайте с 17.01.2016
Владимир  (VladSF)
Понравилась яхта. Все на месте, смотрится замечательно. За галерею .
Nickie
54 года
На сайте с 31.05.2015
Очень понравилась модель. Про придирки по киту к автору я не понял.
