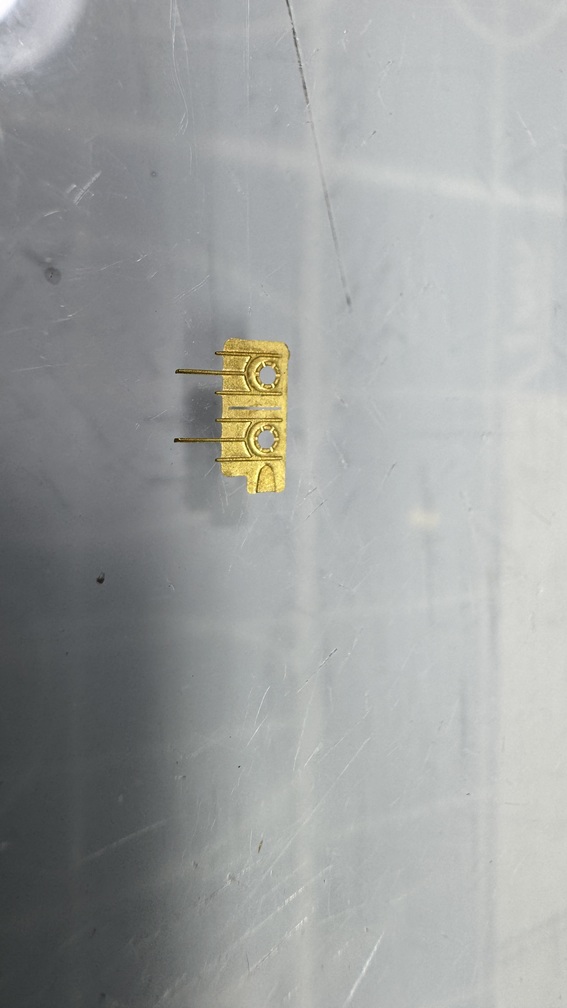

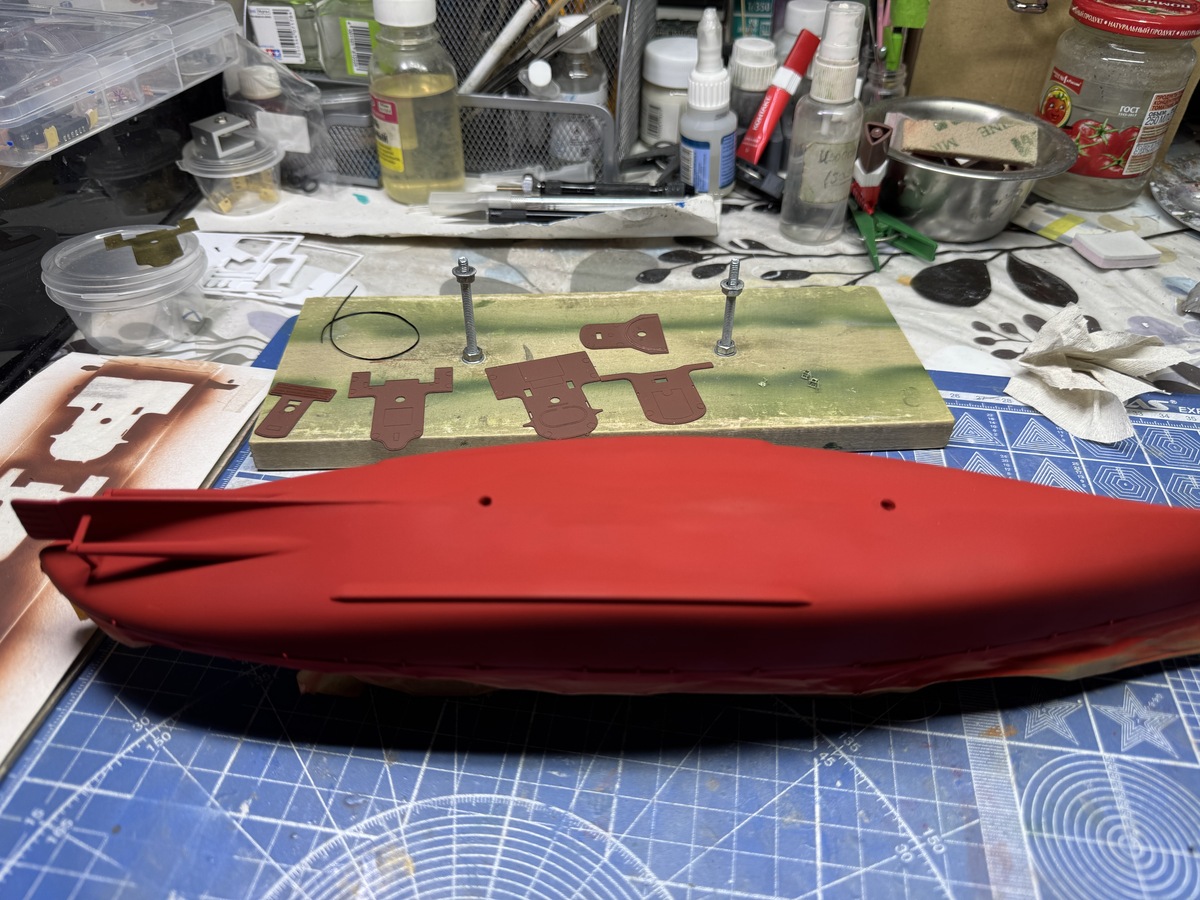

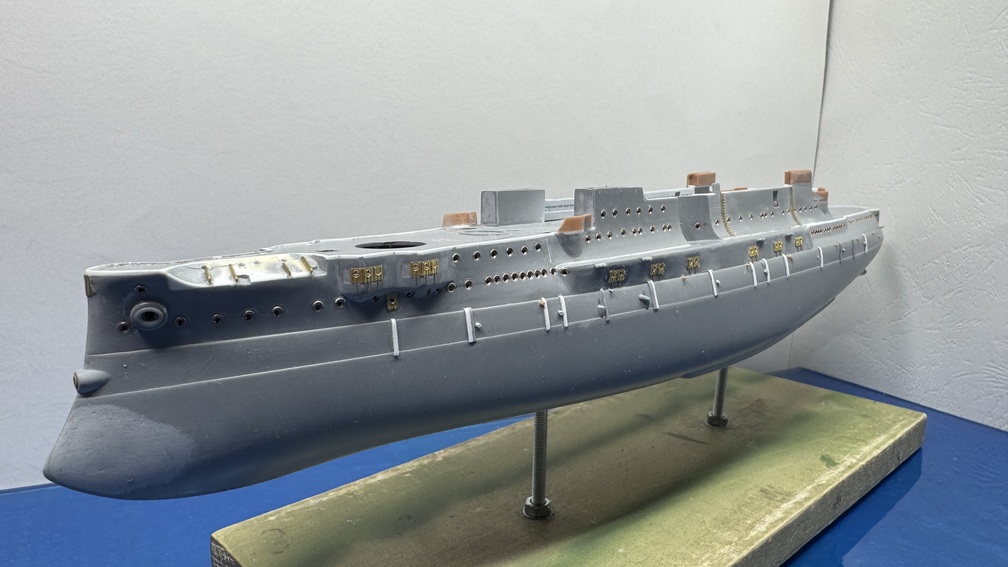

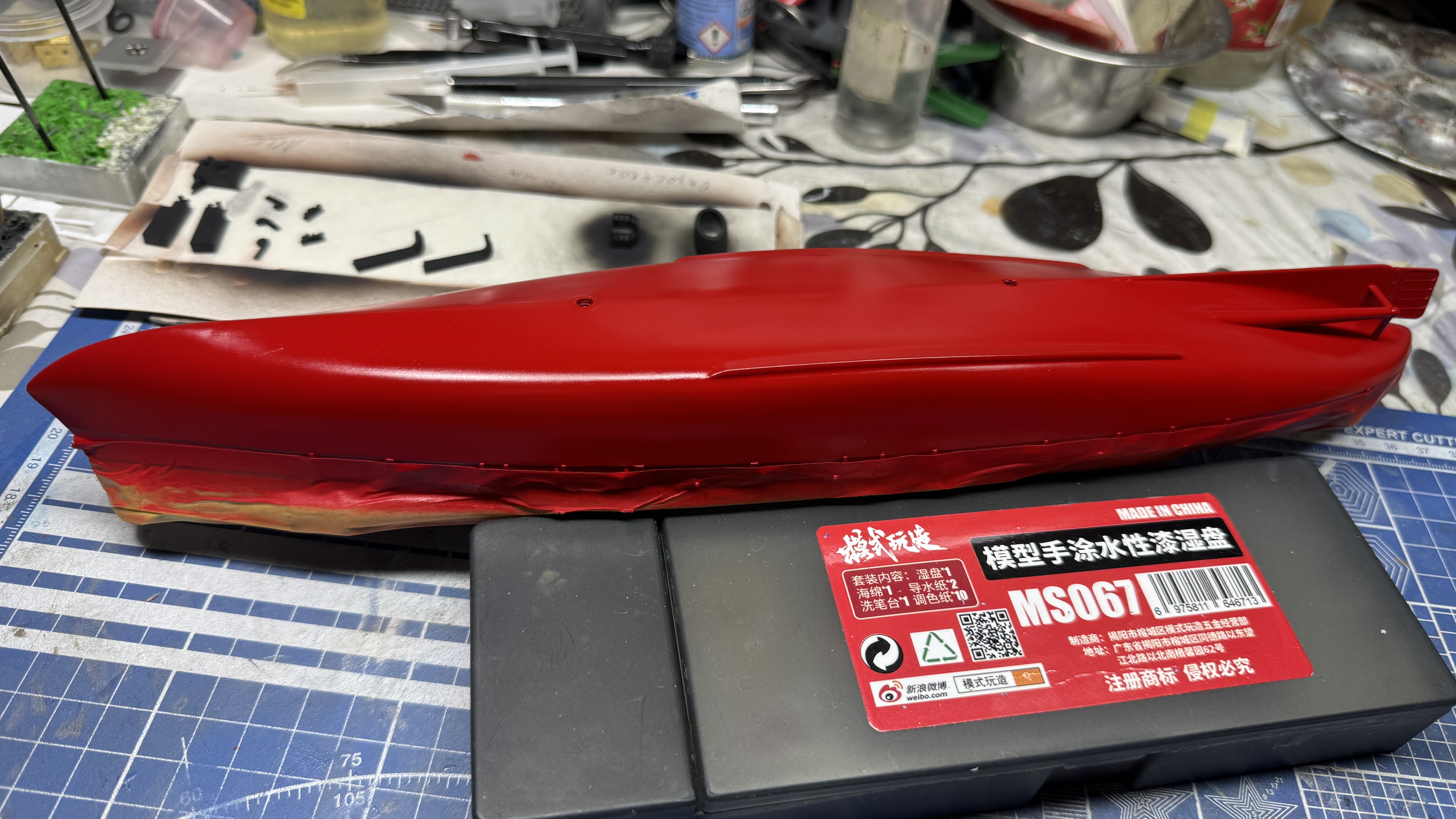

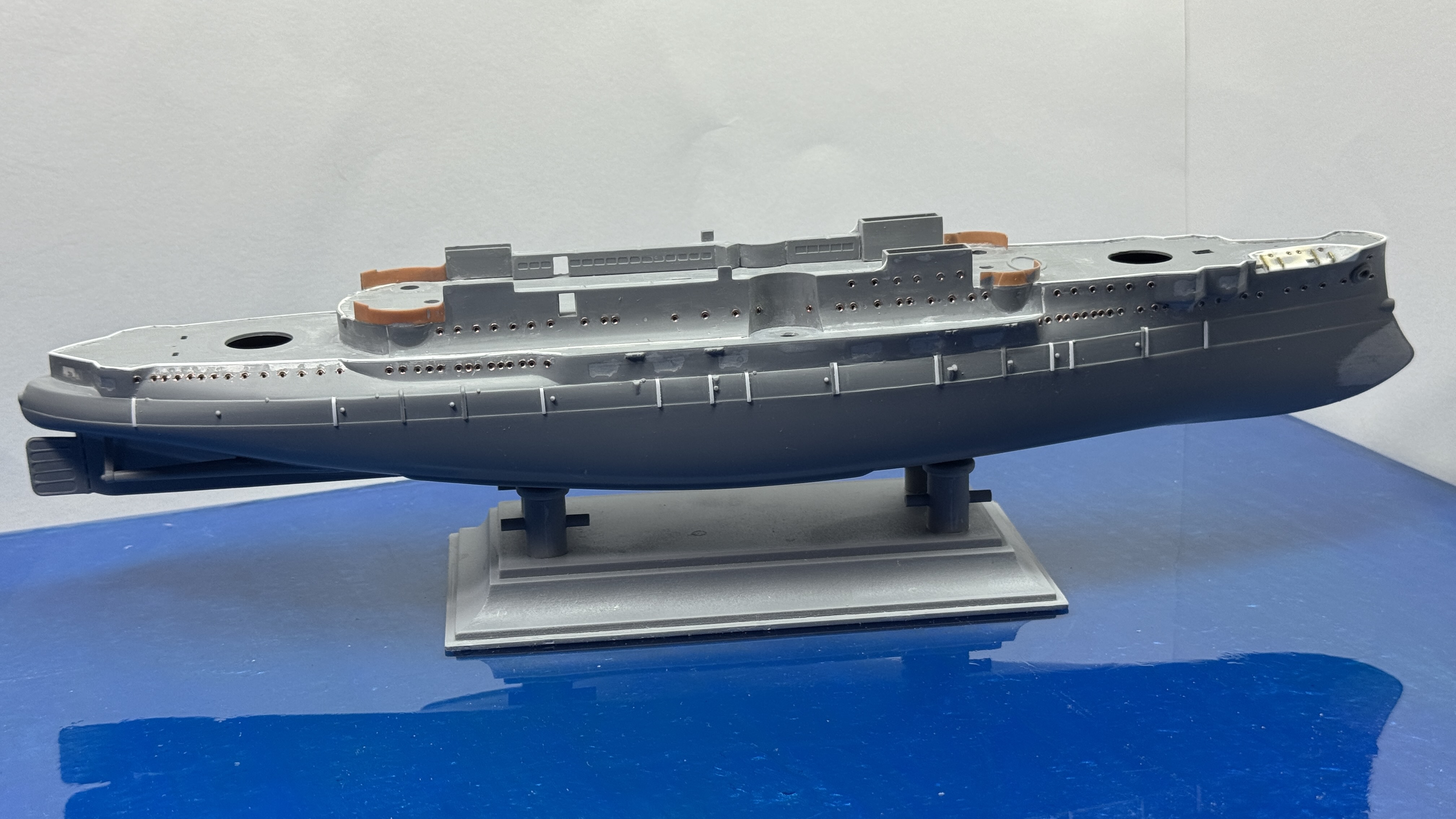

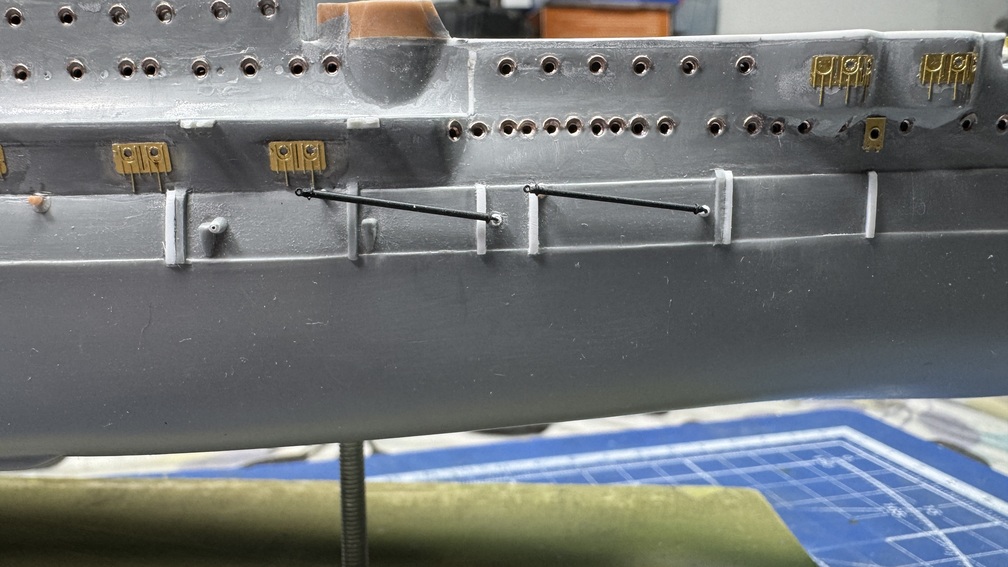

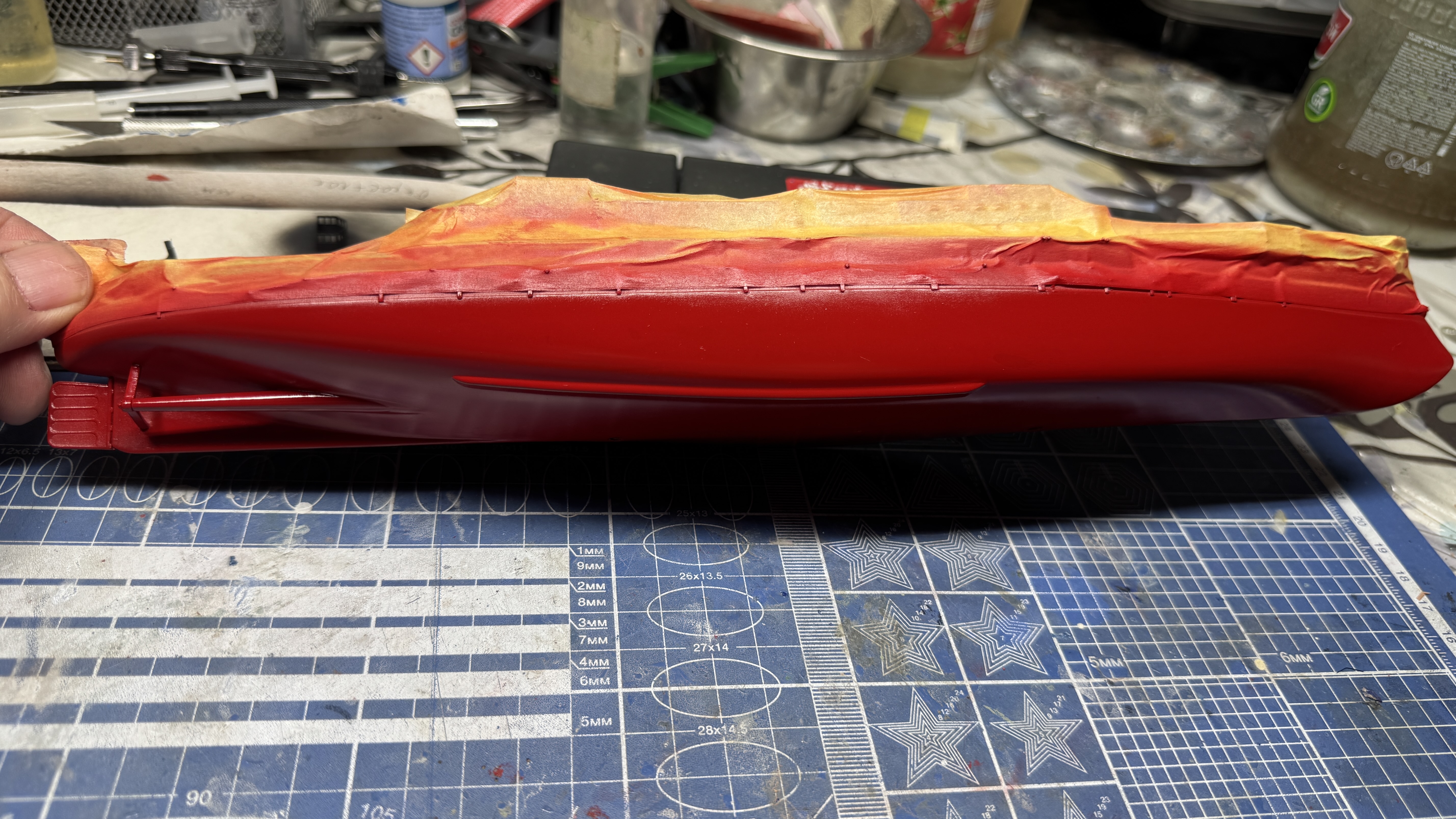

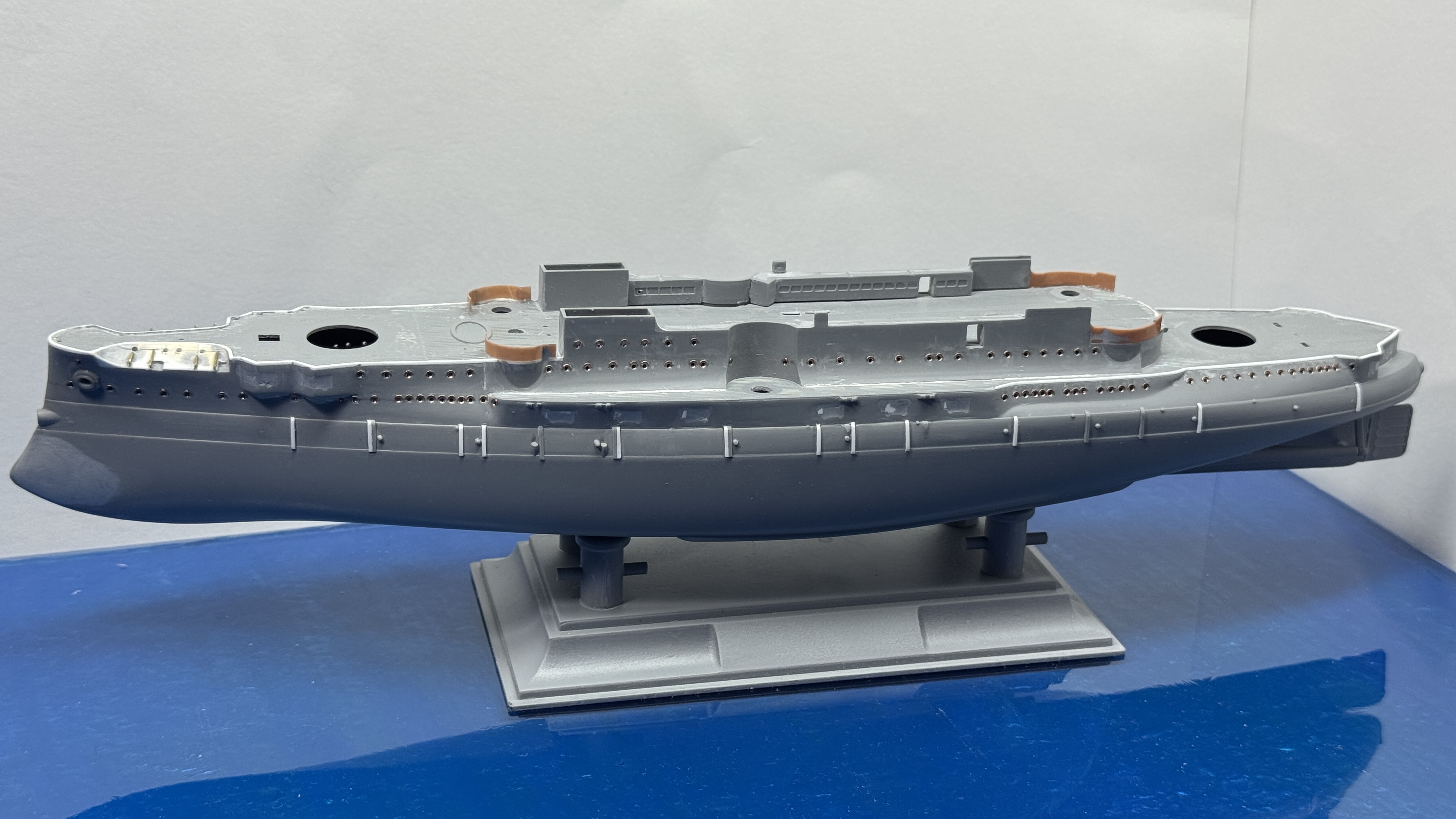

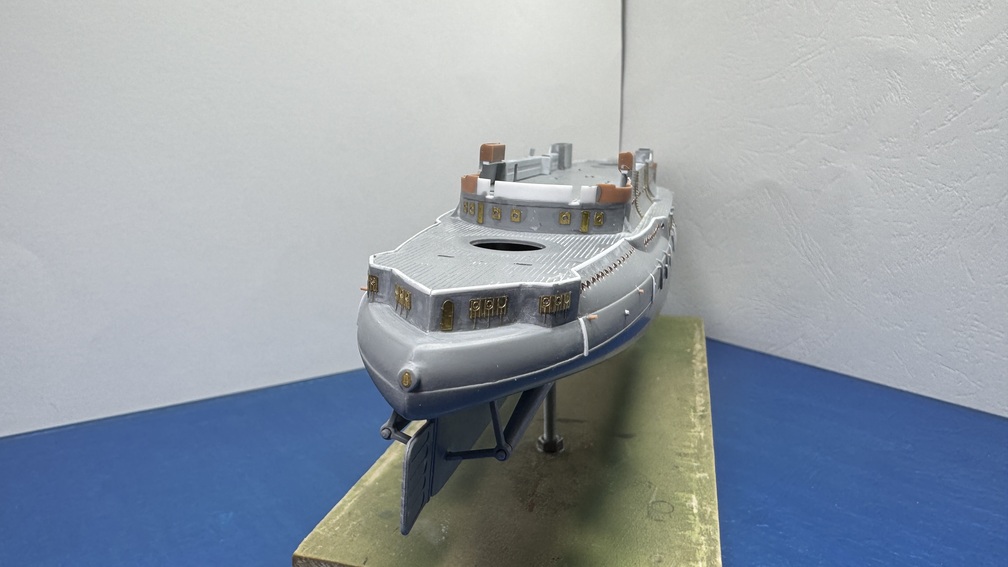

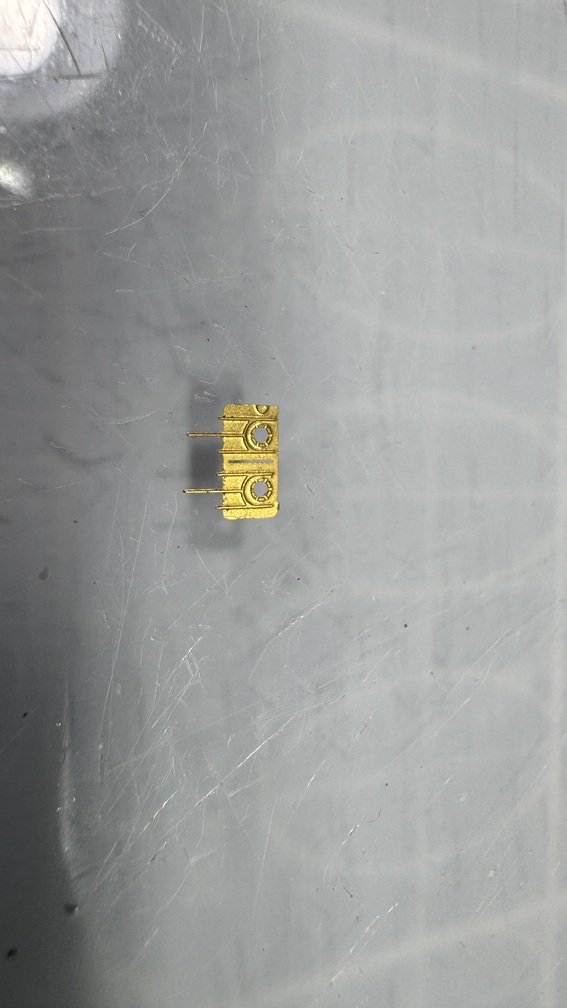

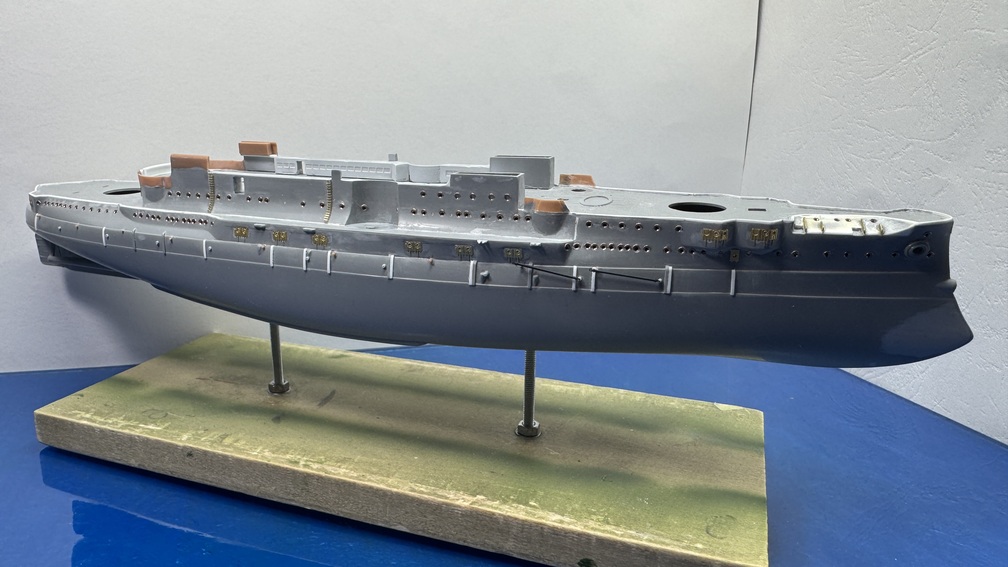

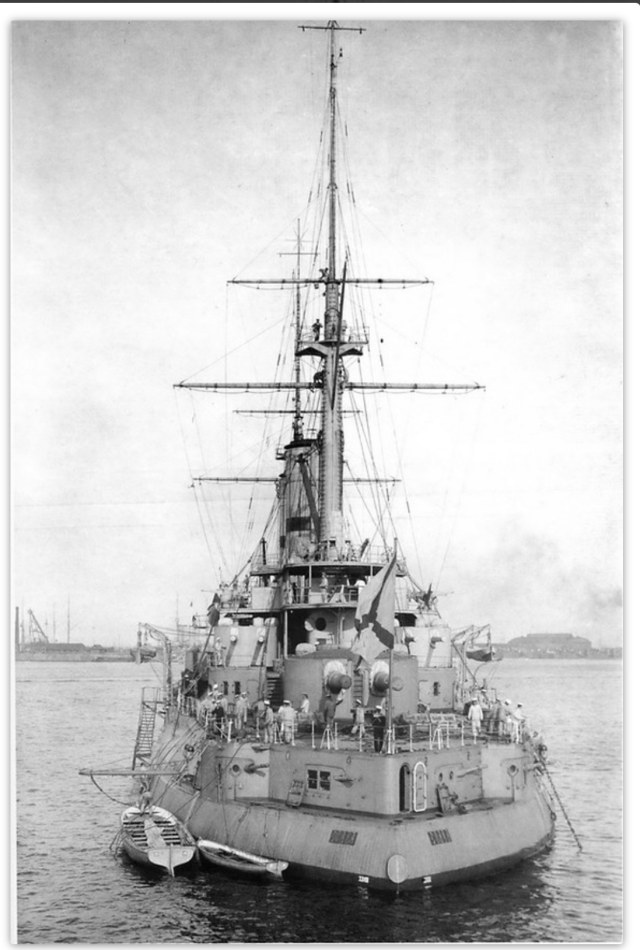

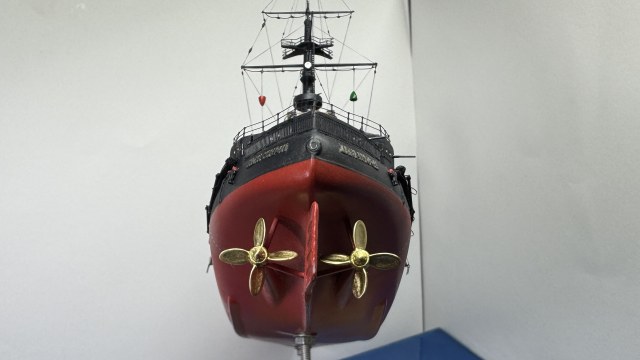

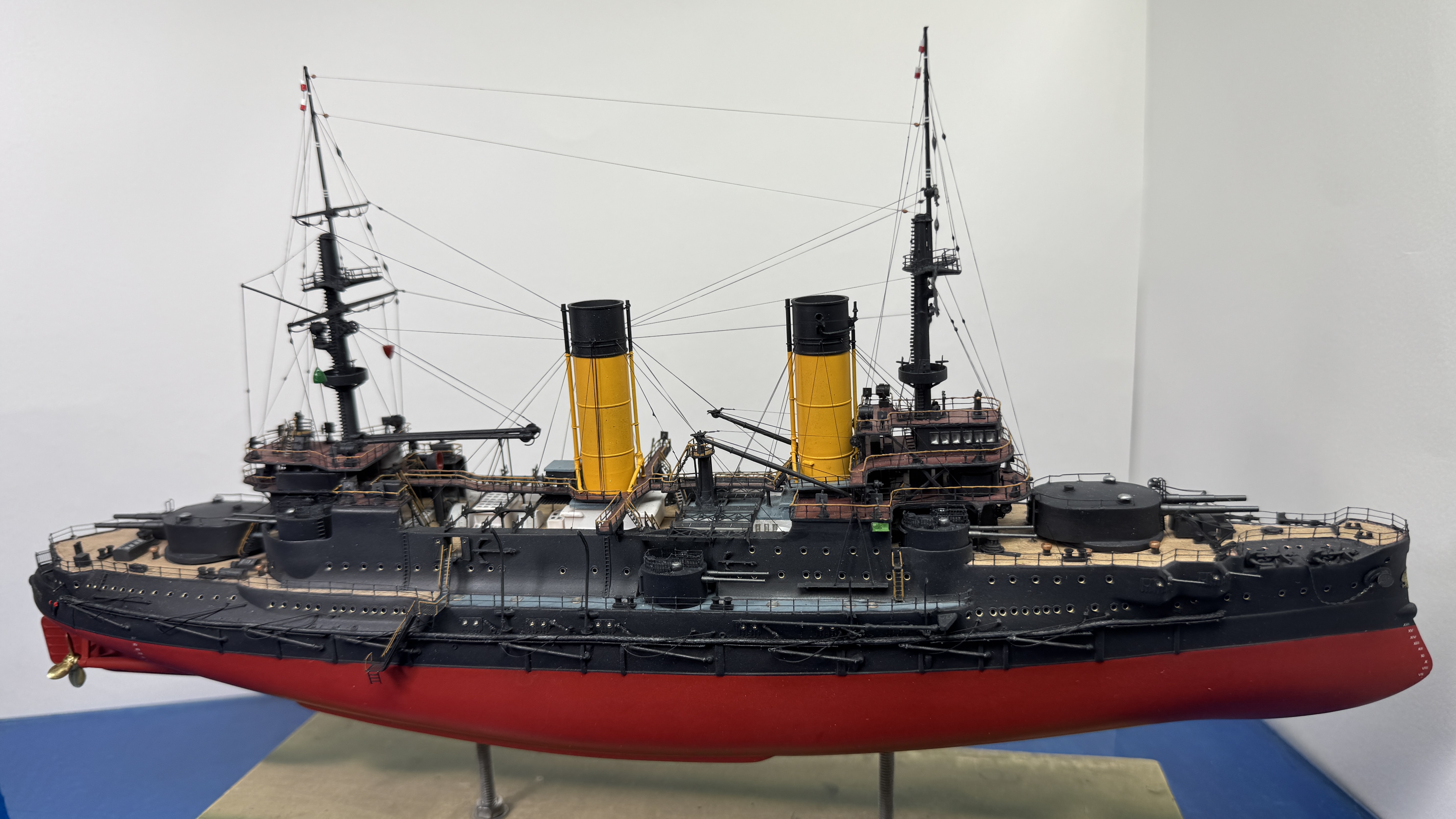

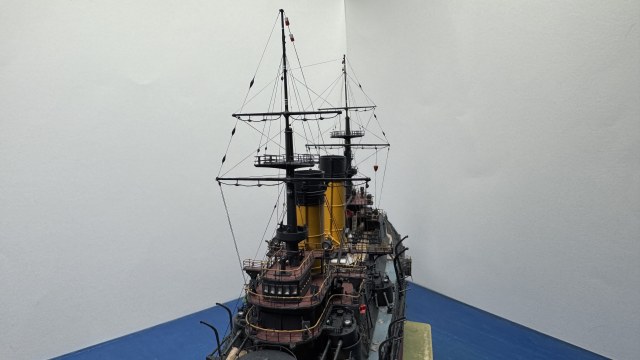

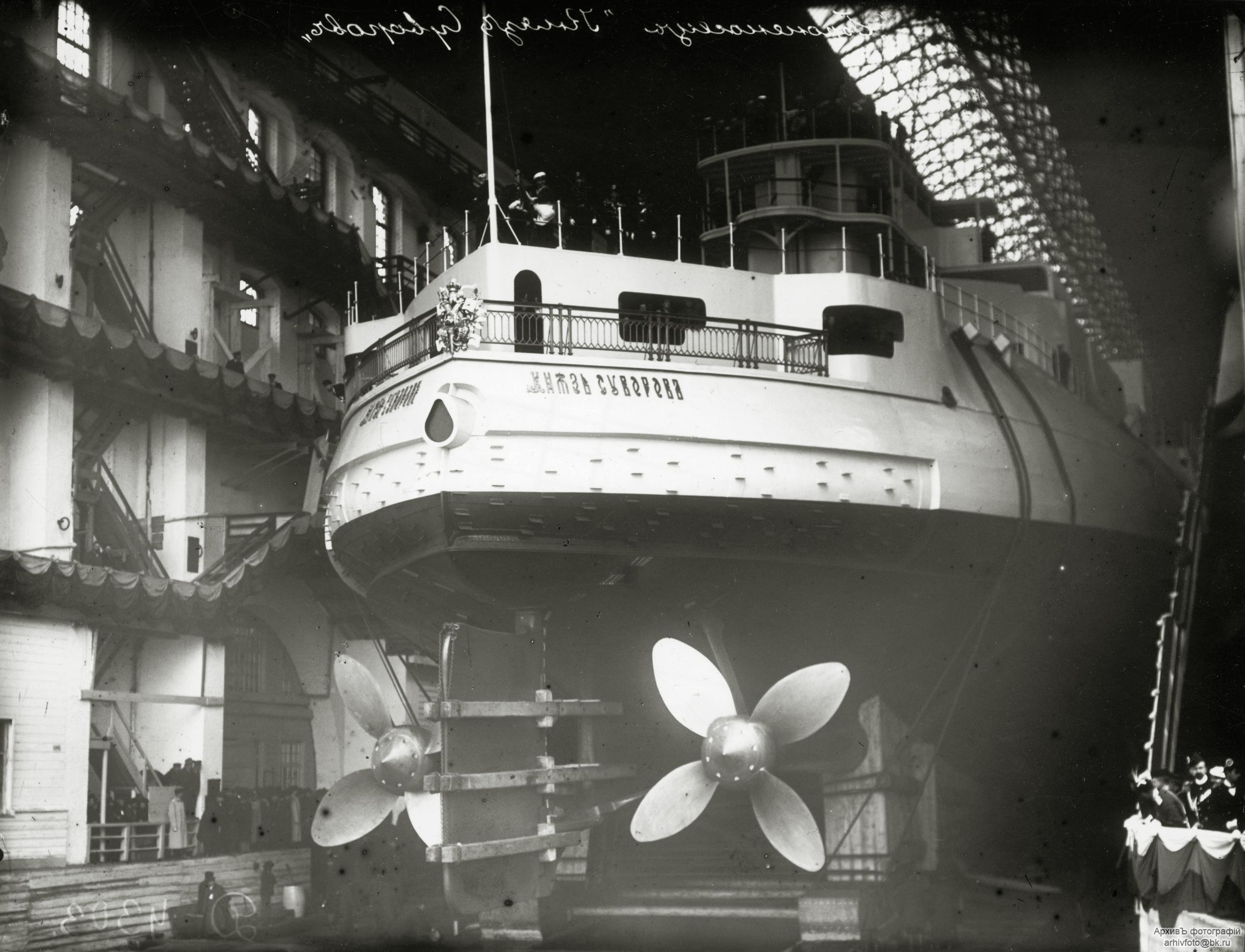

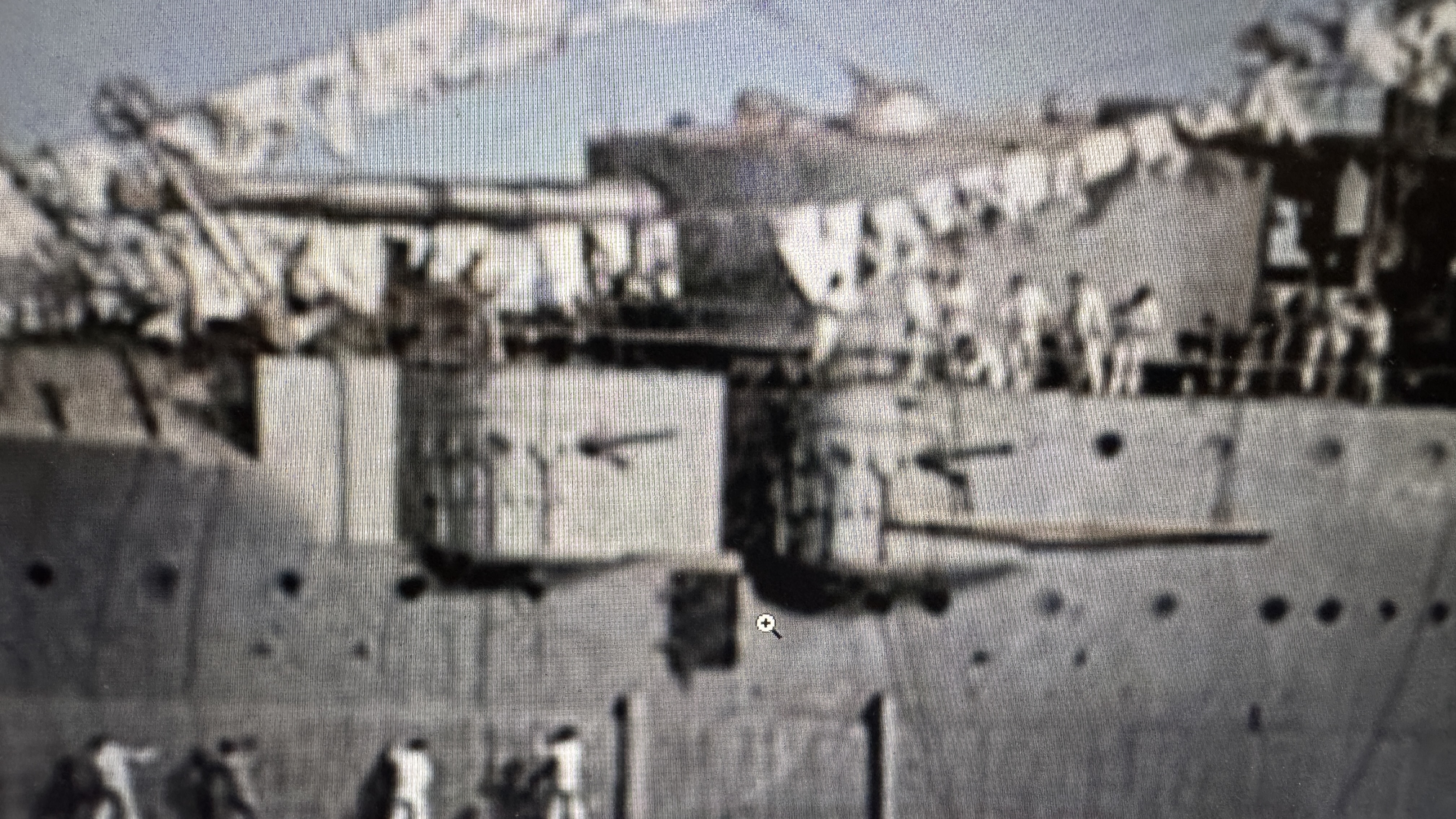

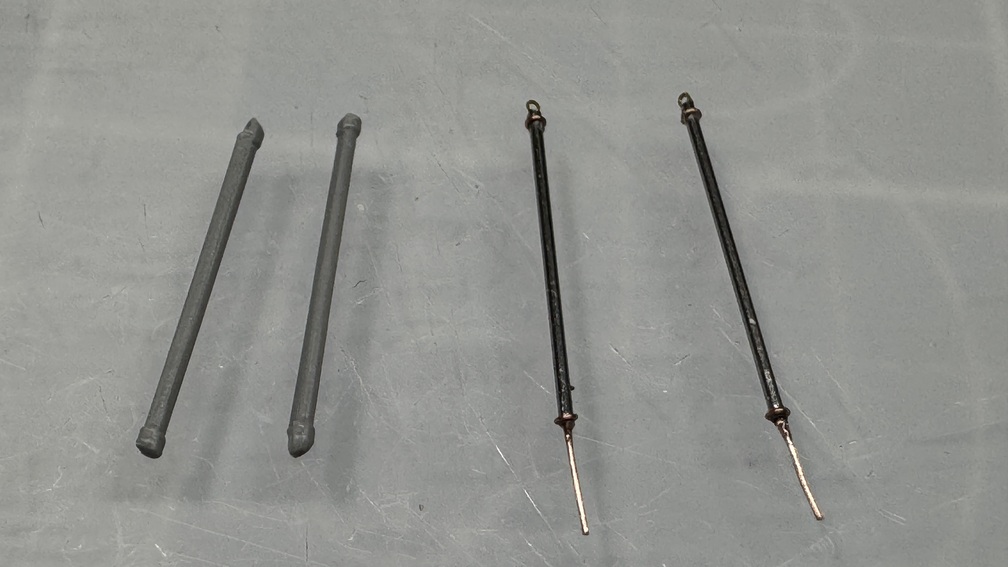

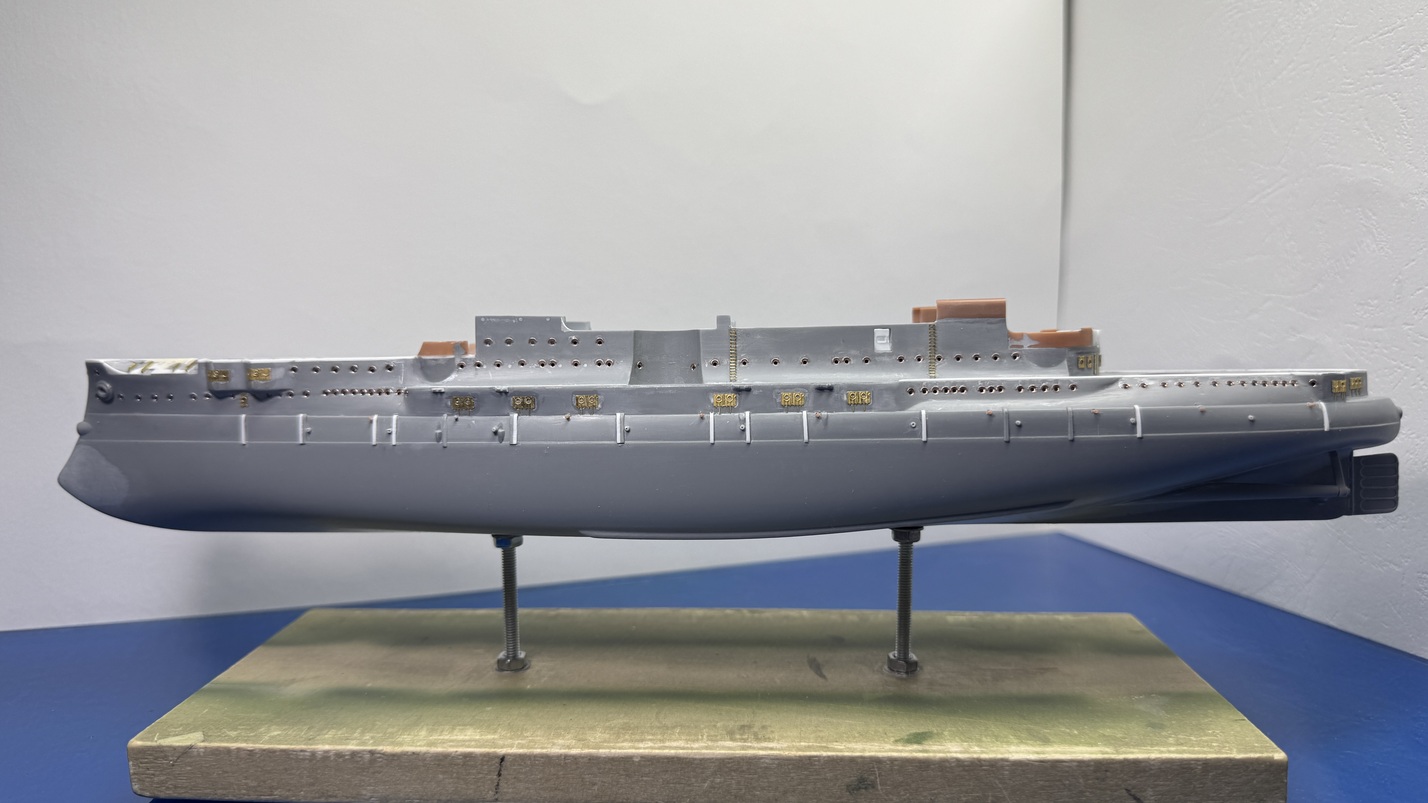

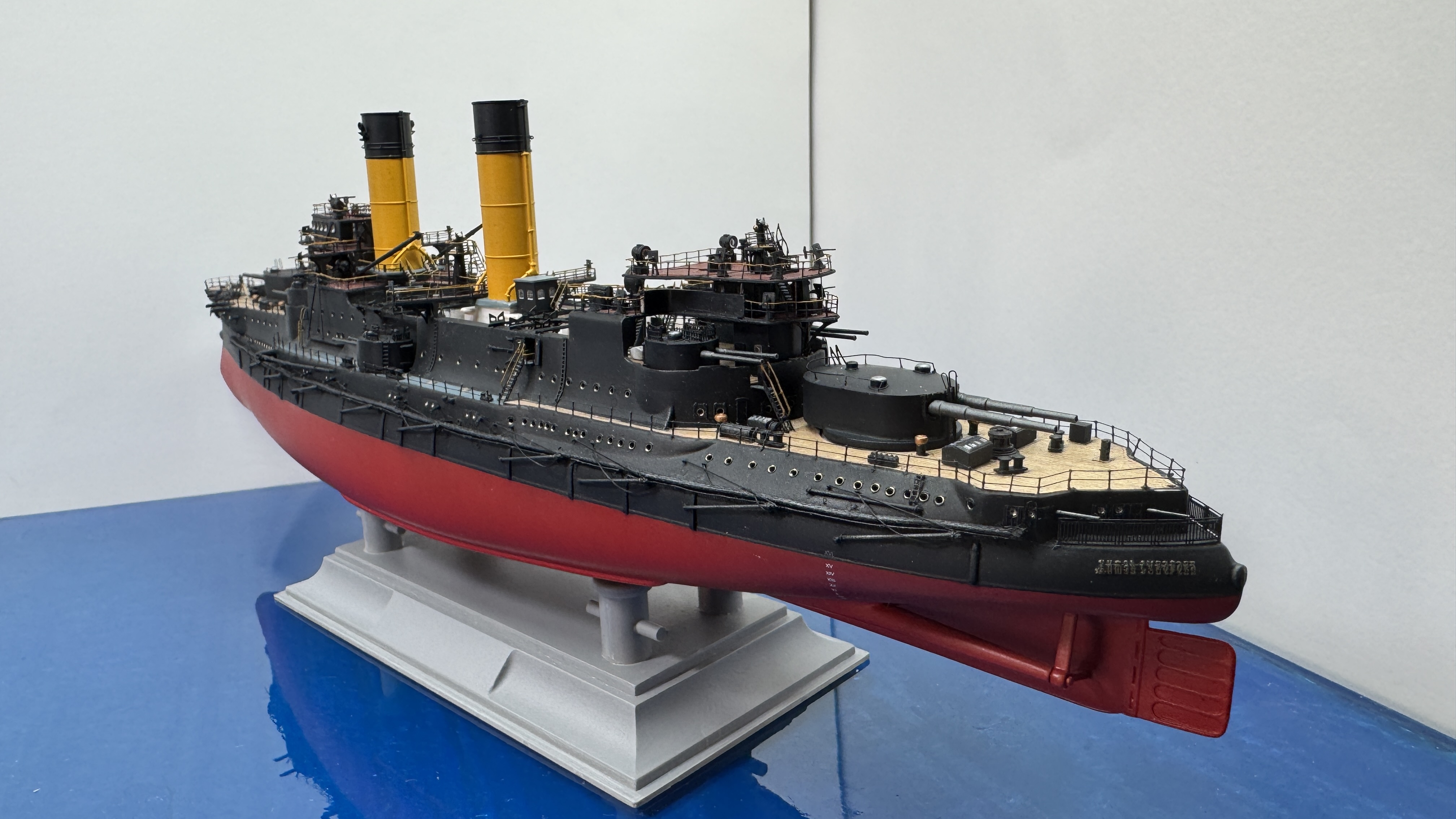

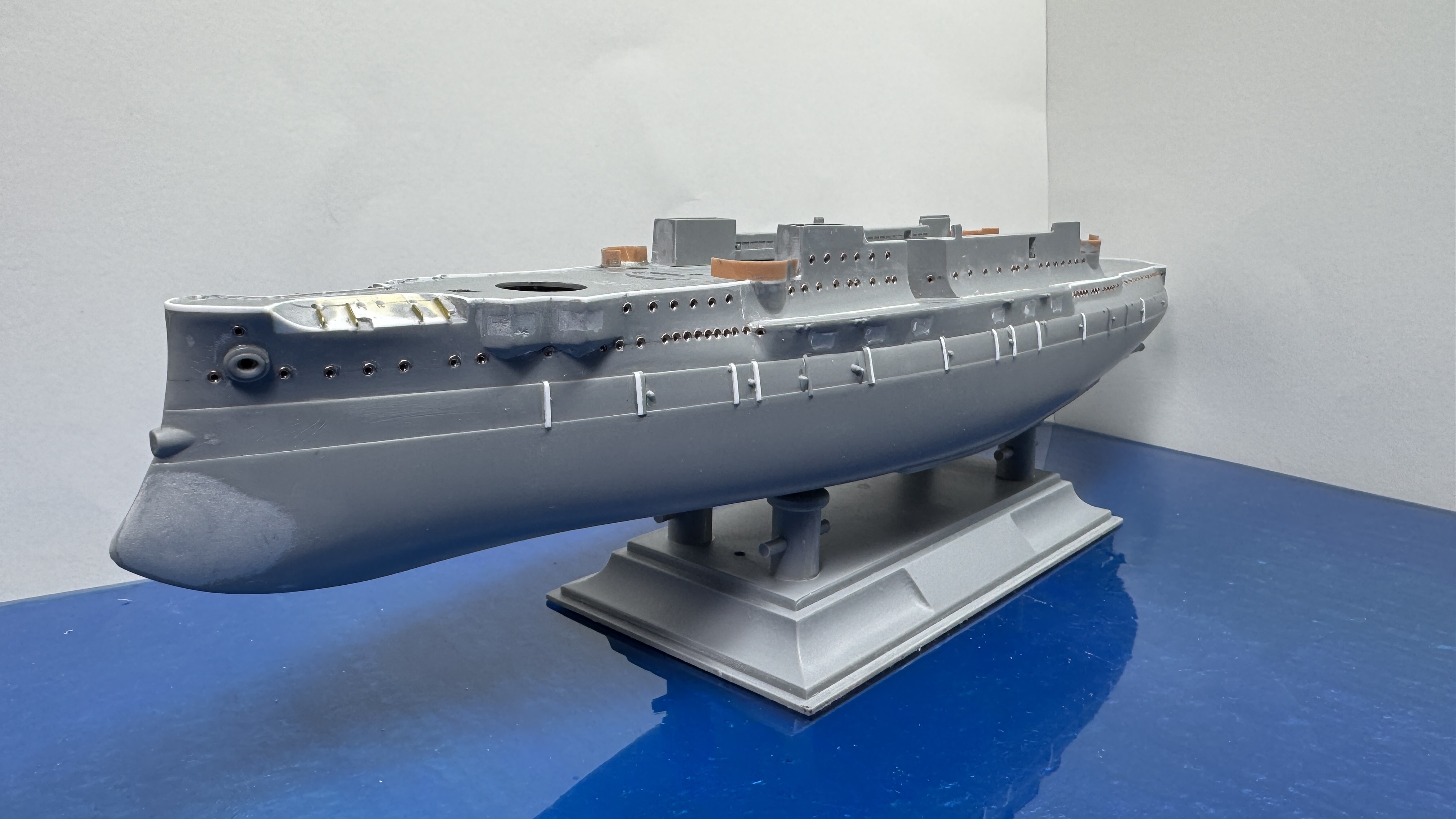

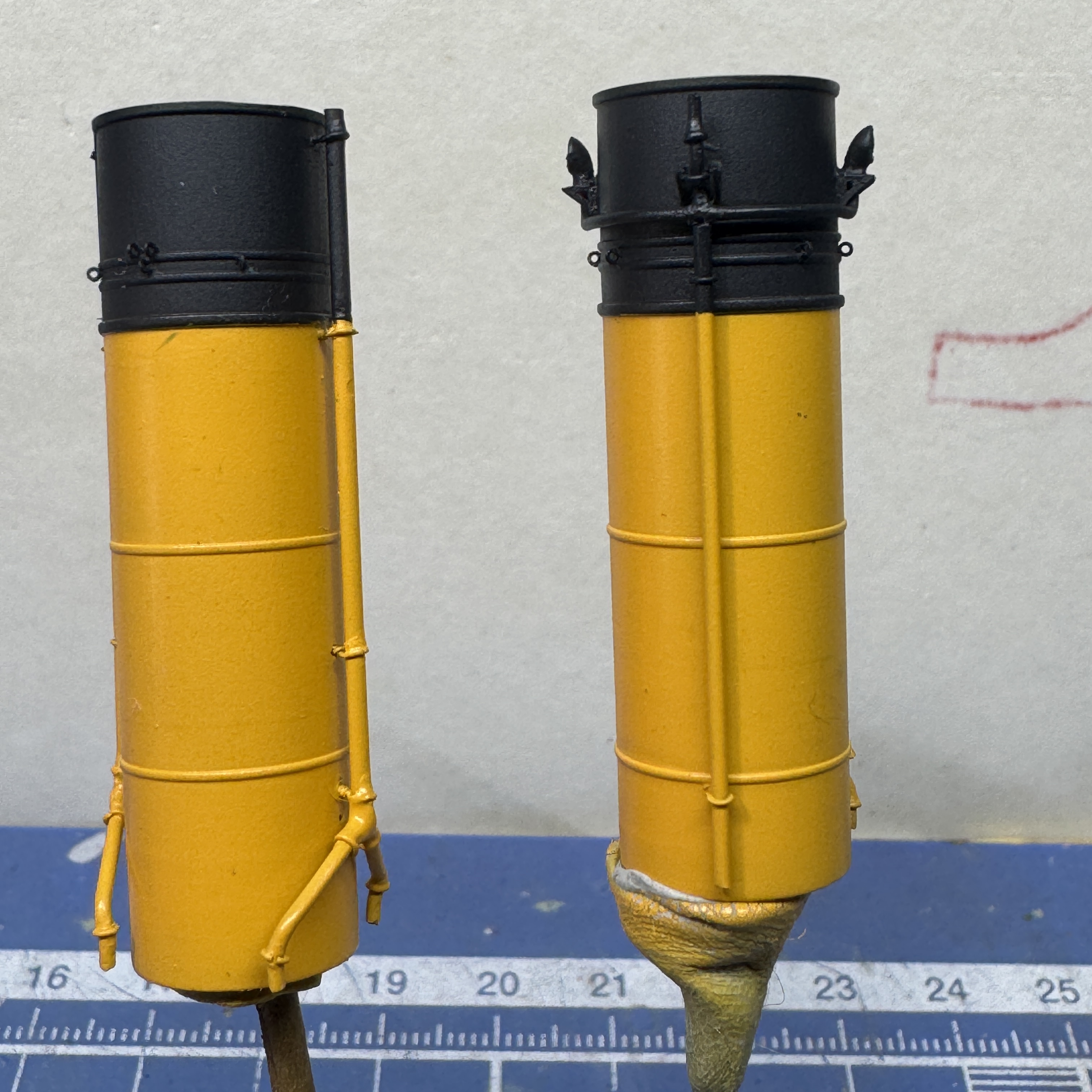

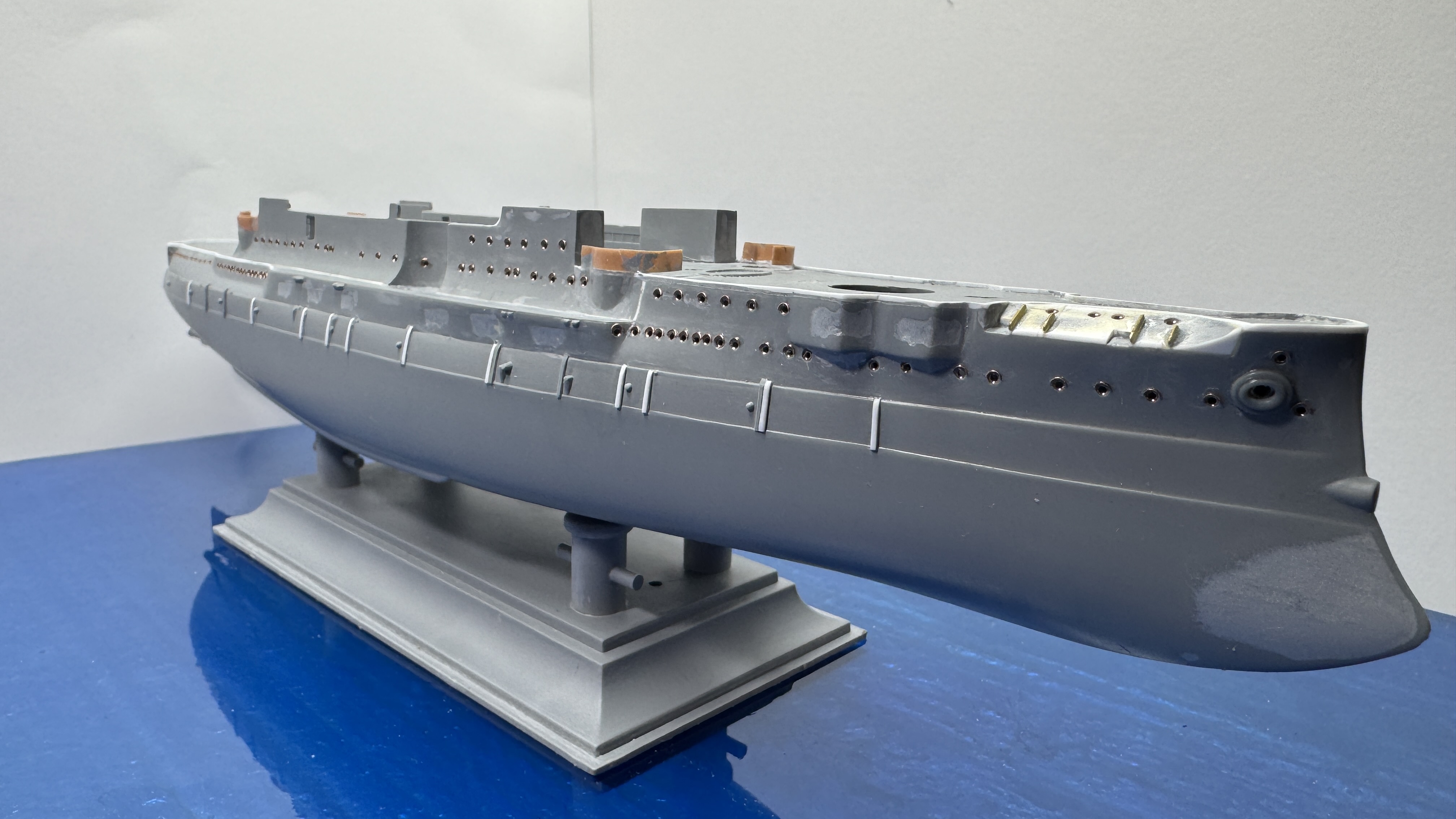

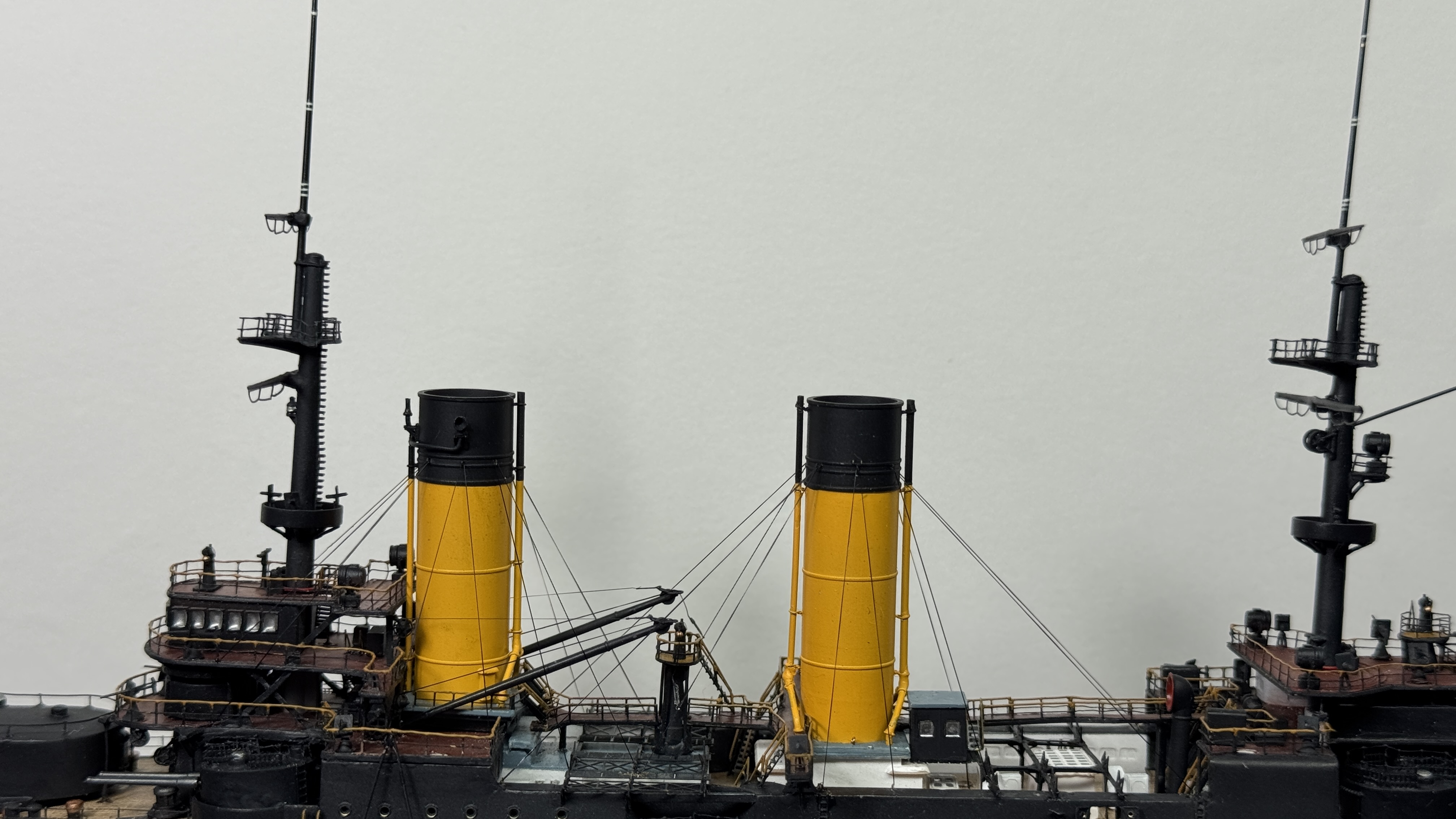

Закончил работу над трубами. Окрасил, теперь сохнут

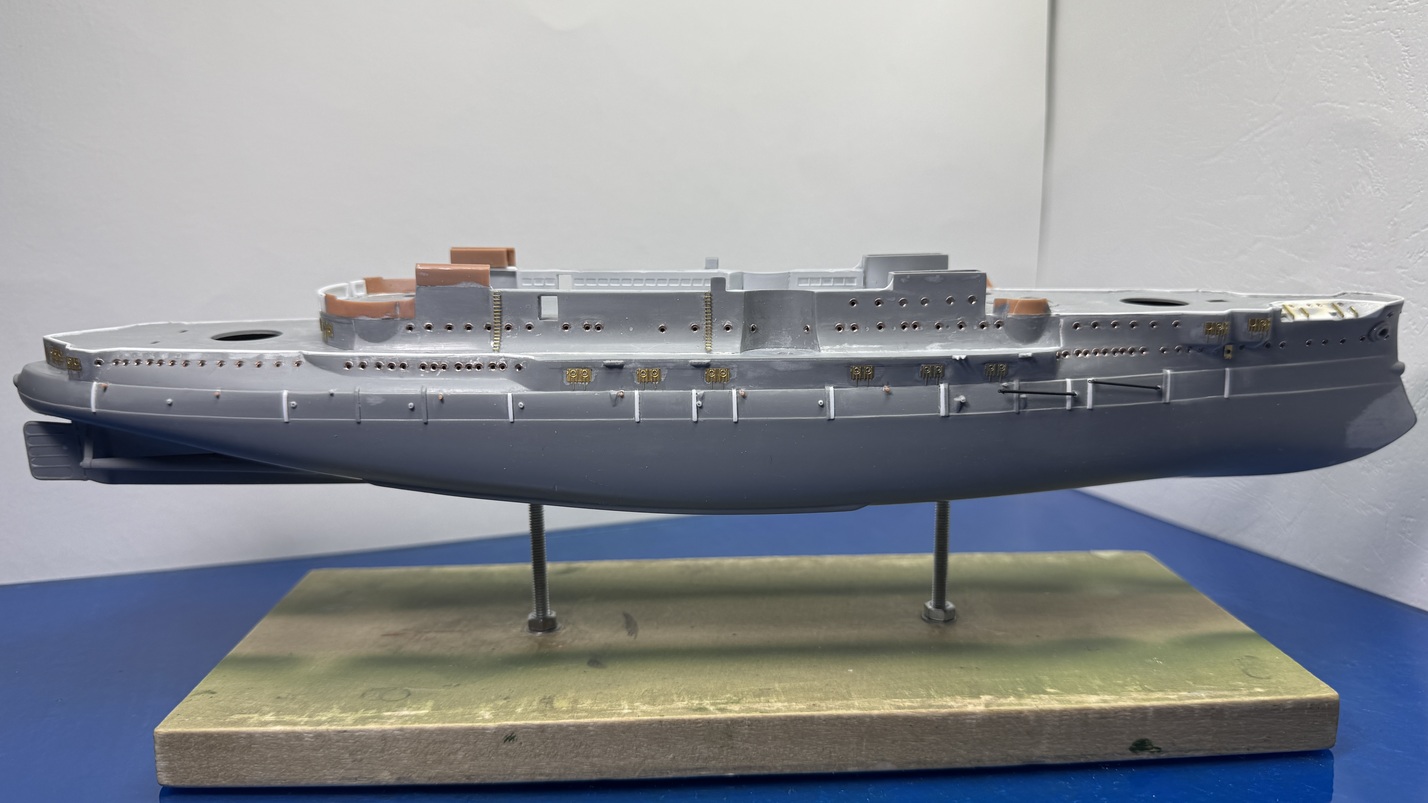

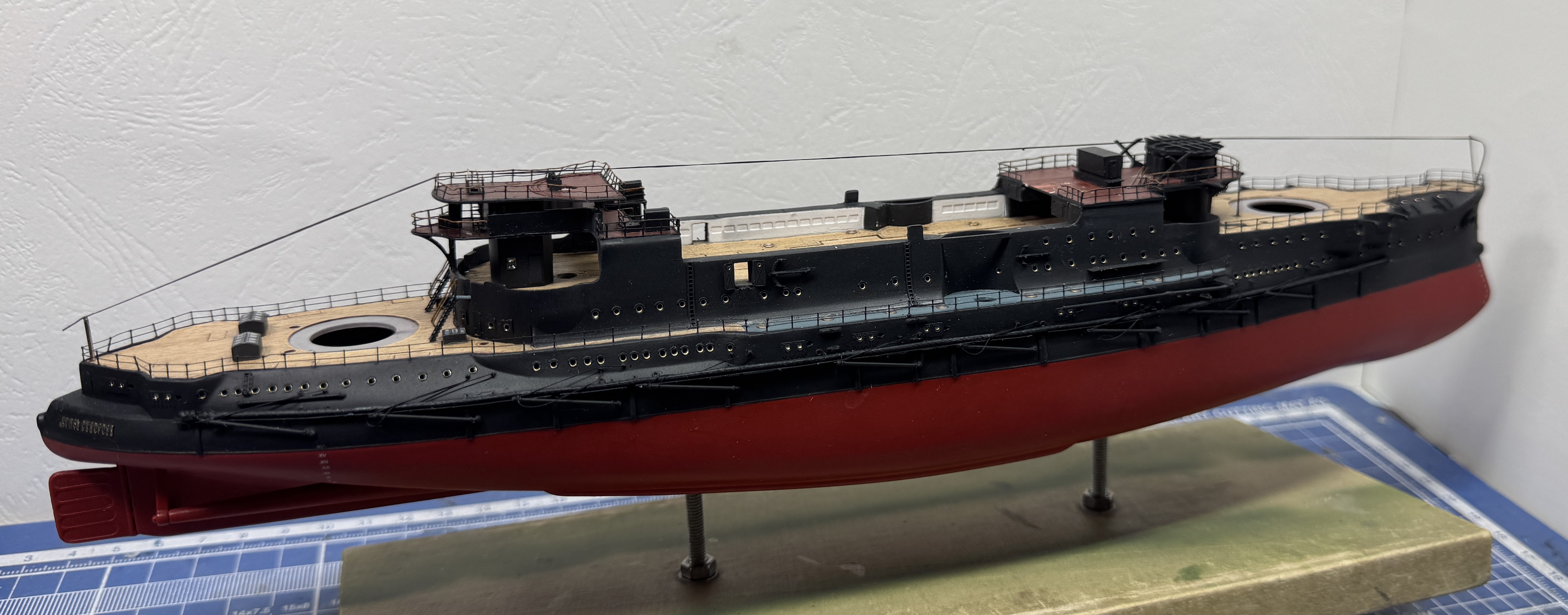

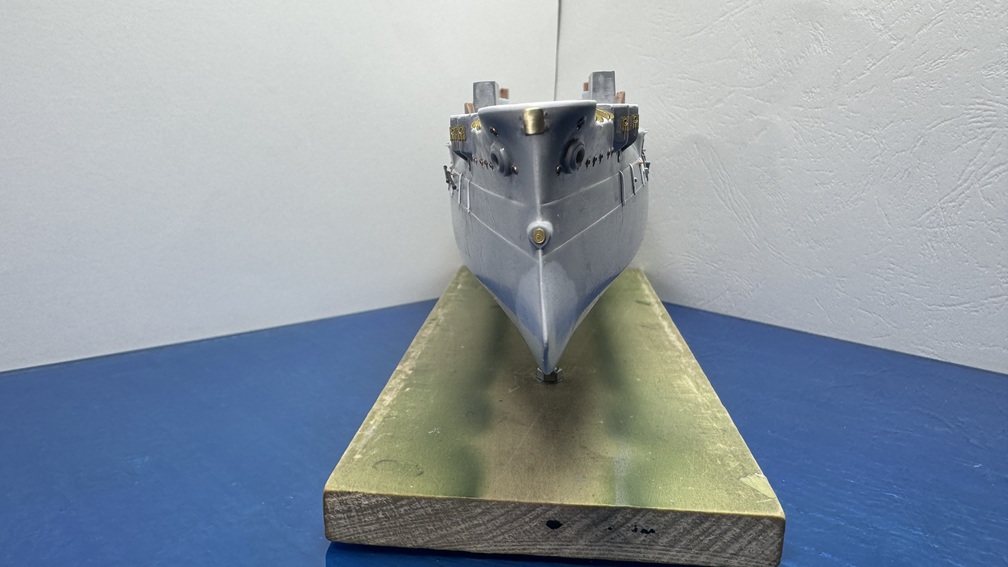

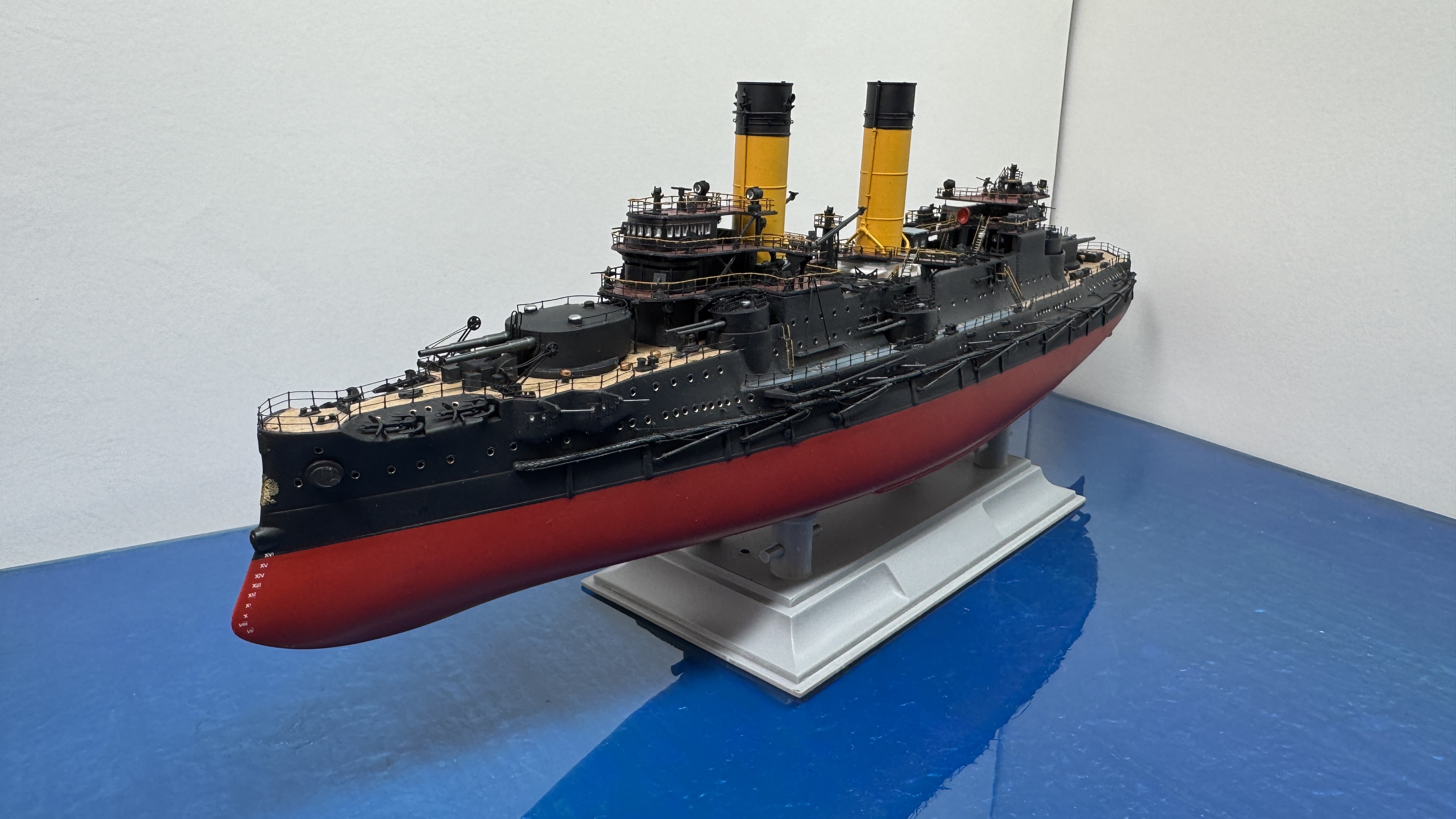

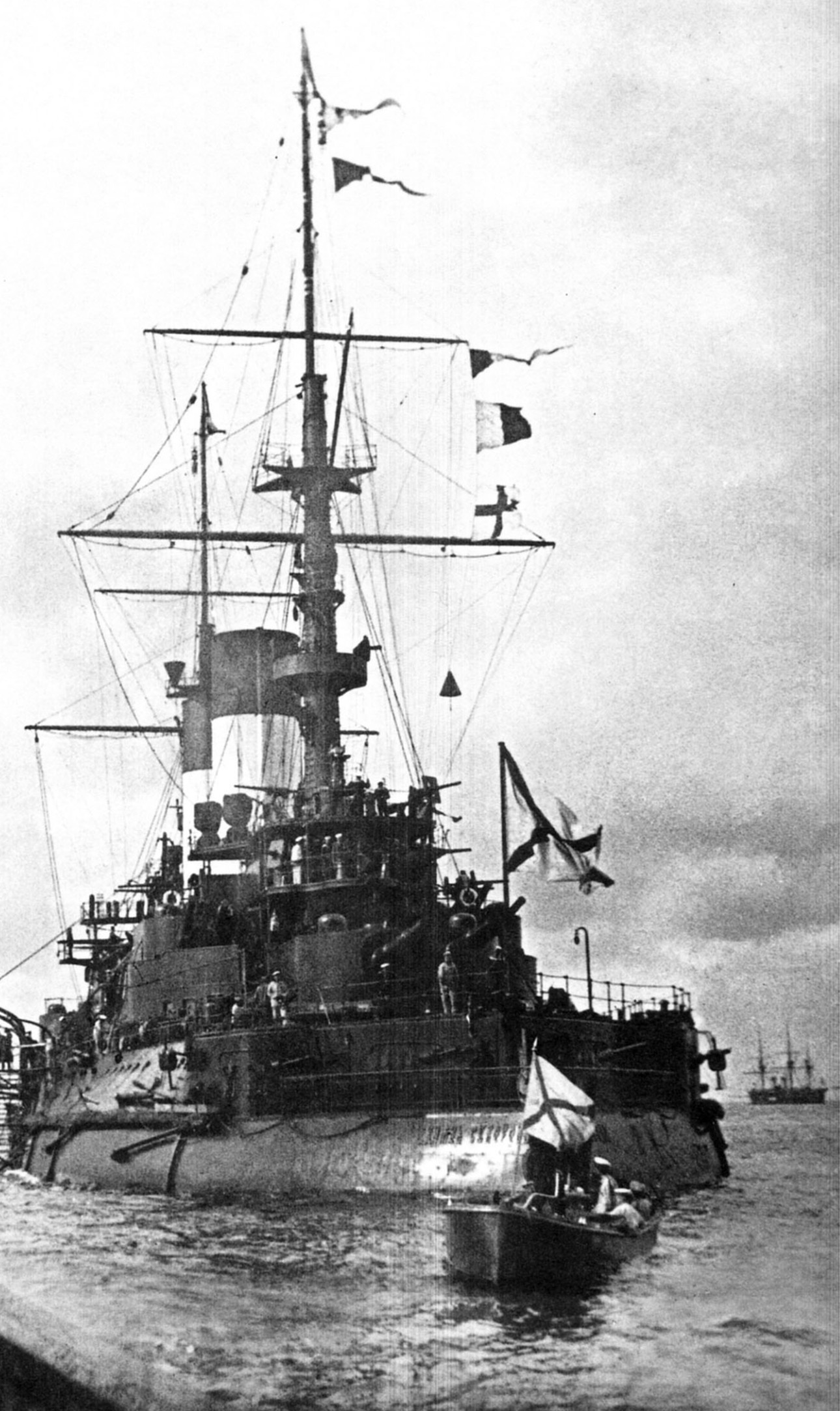

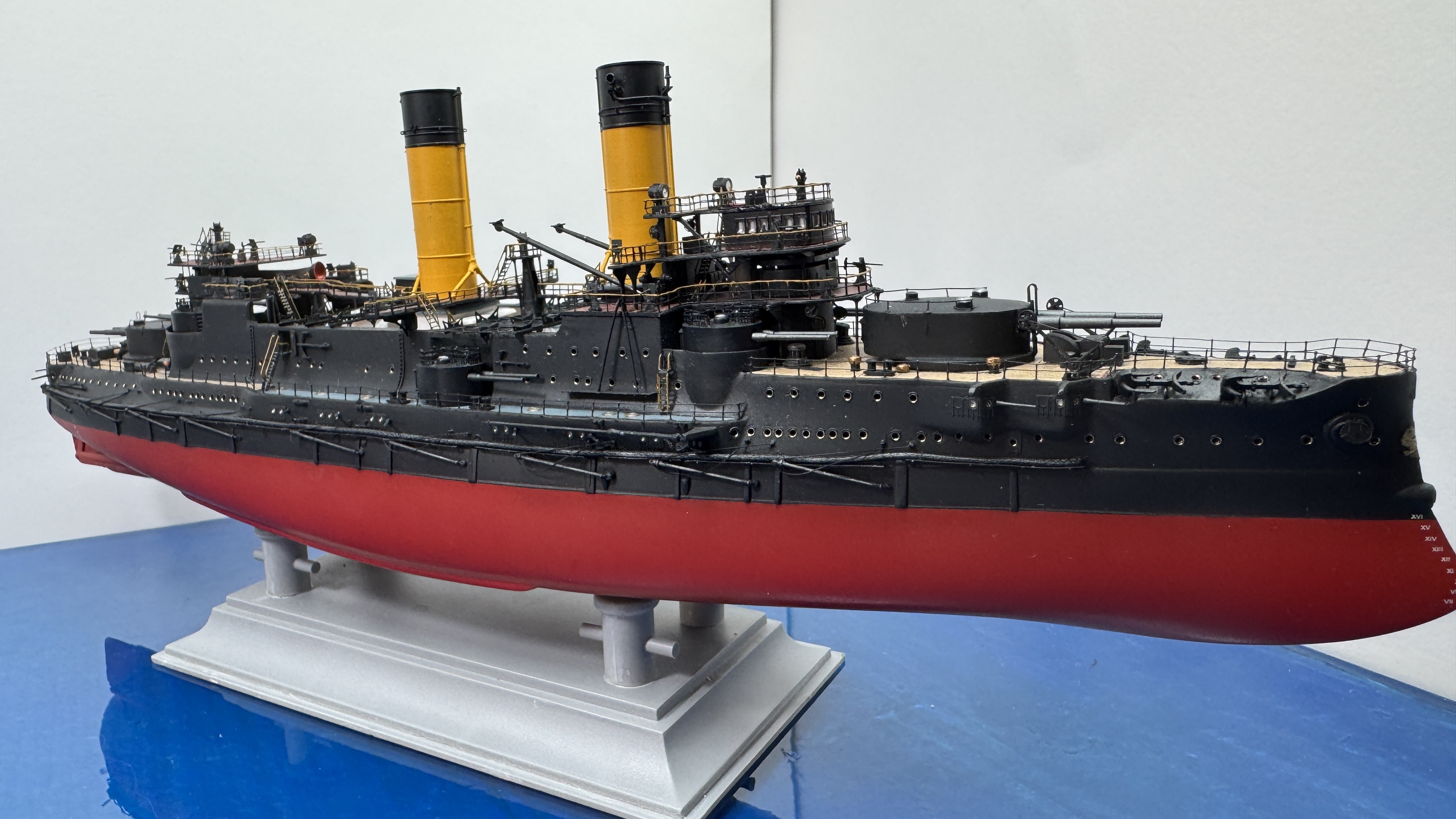

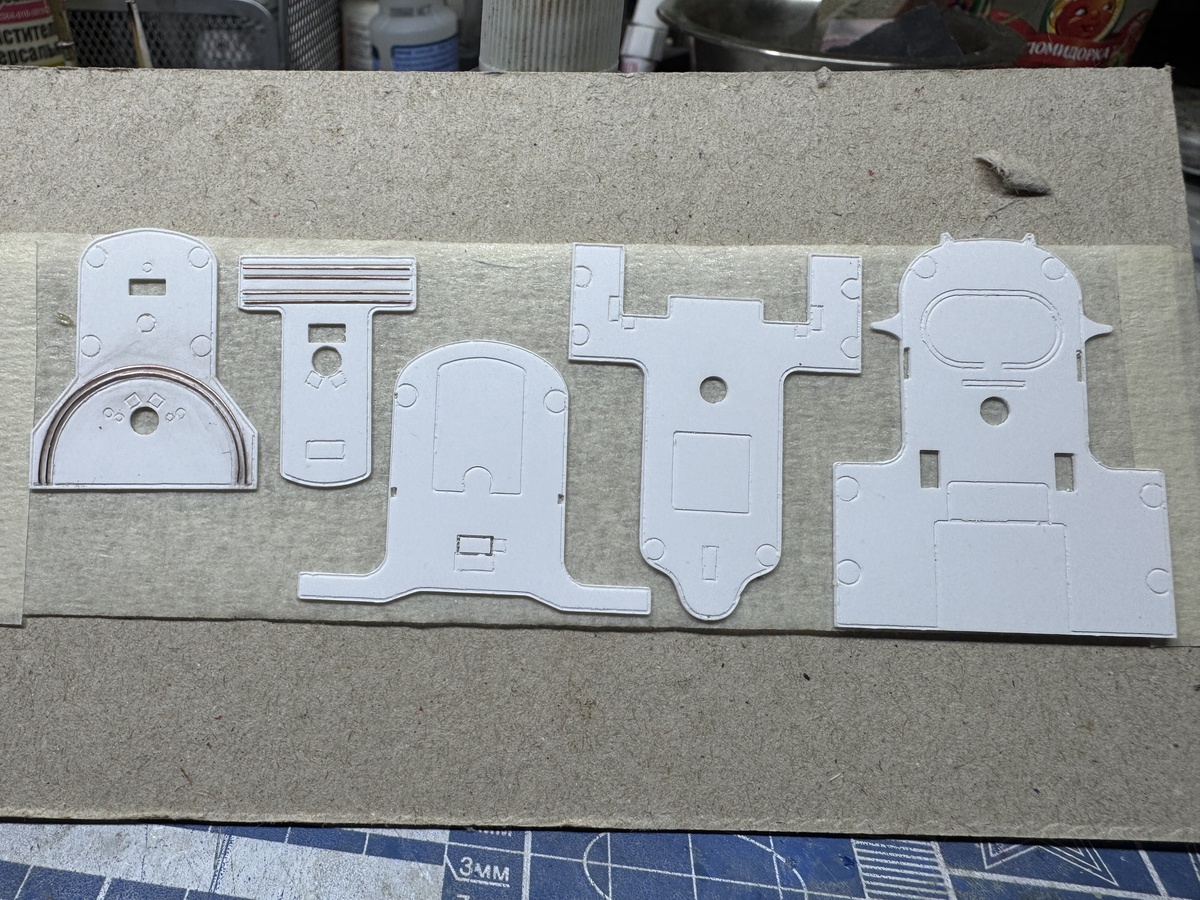

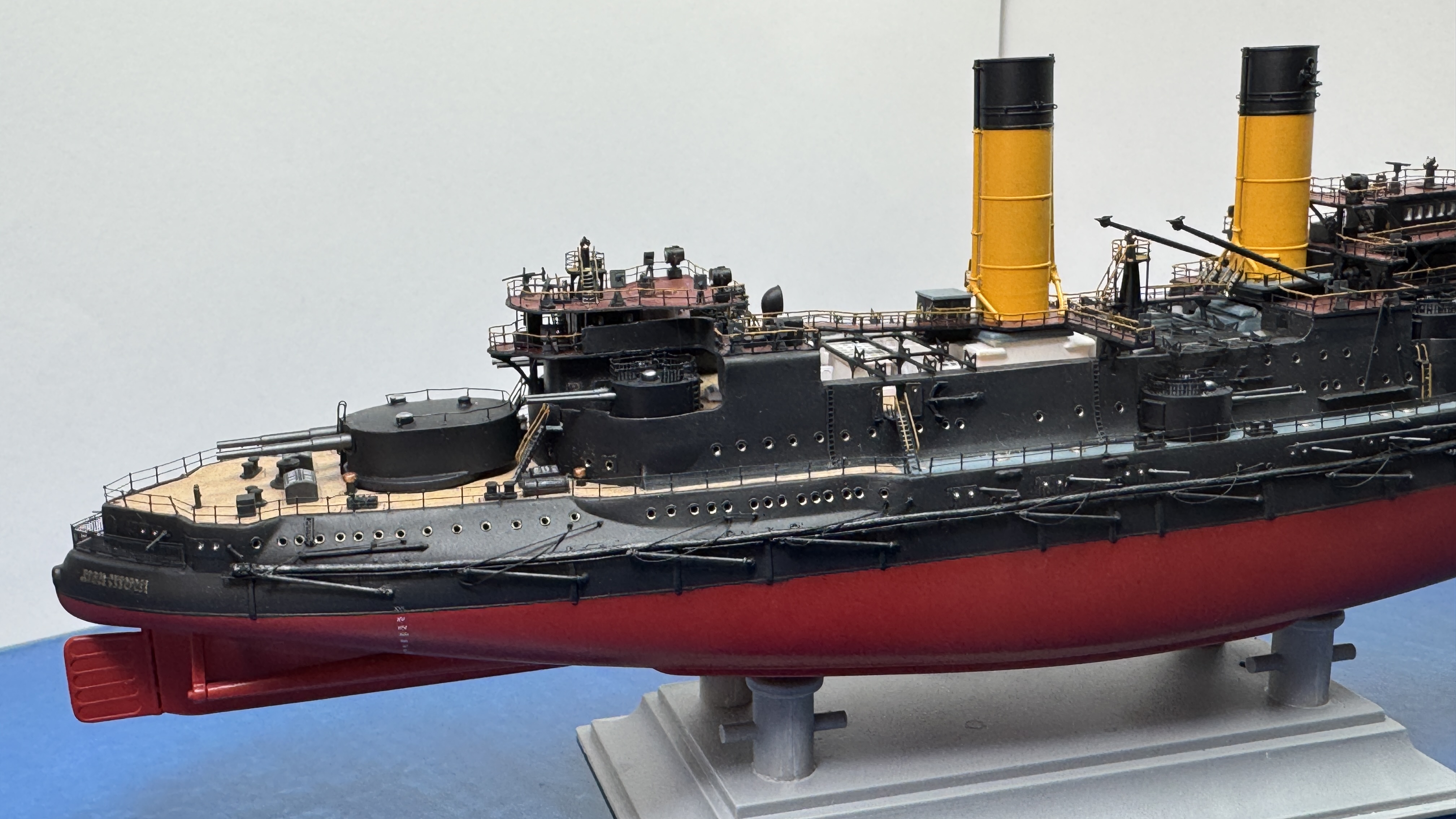

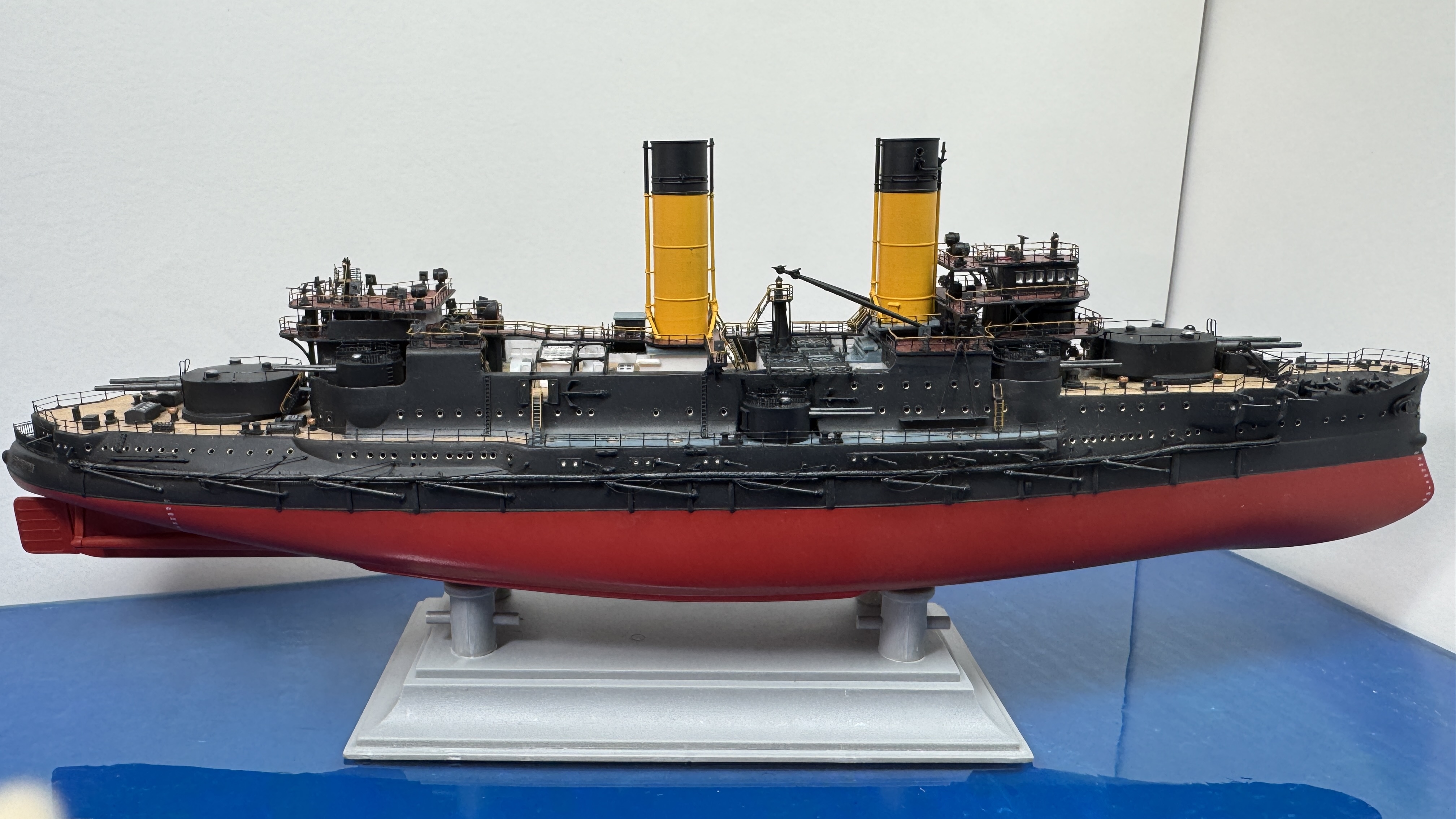

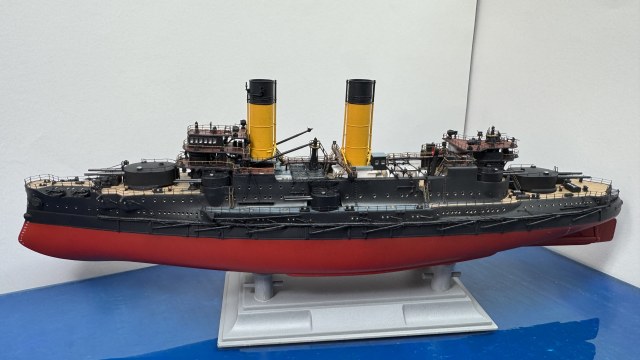

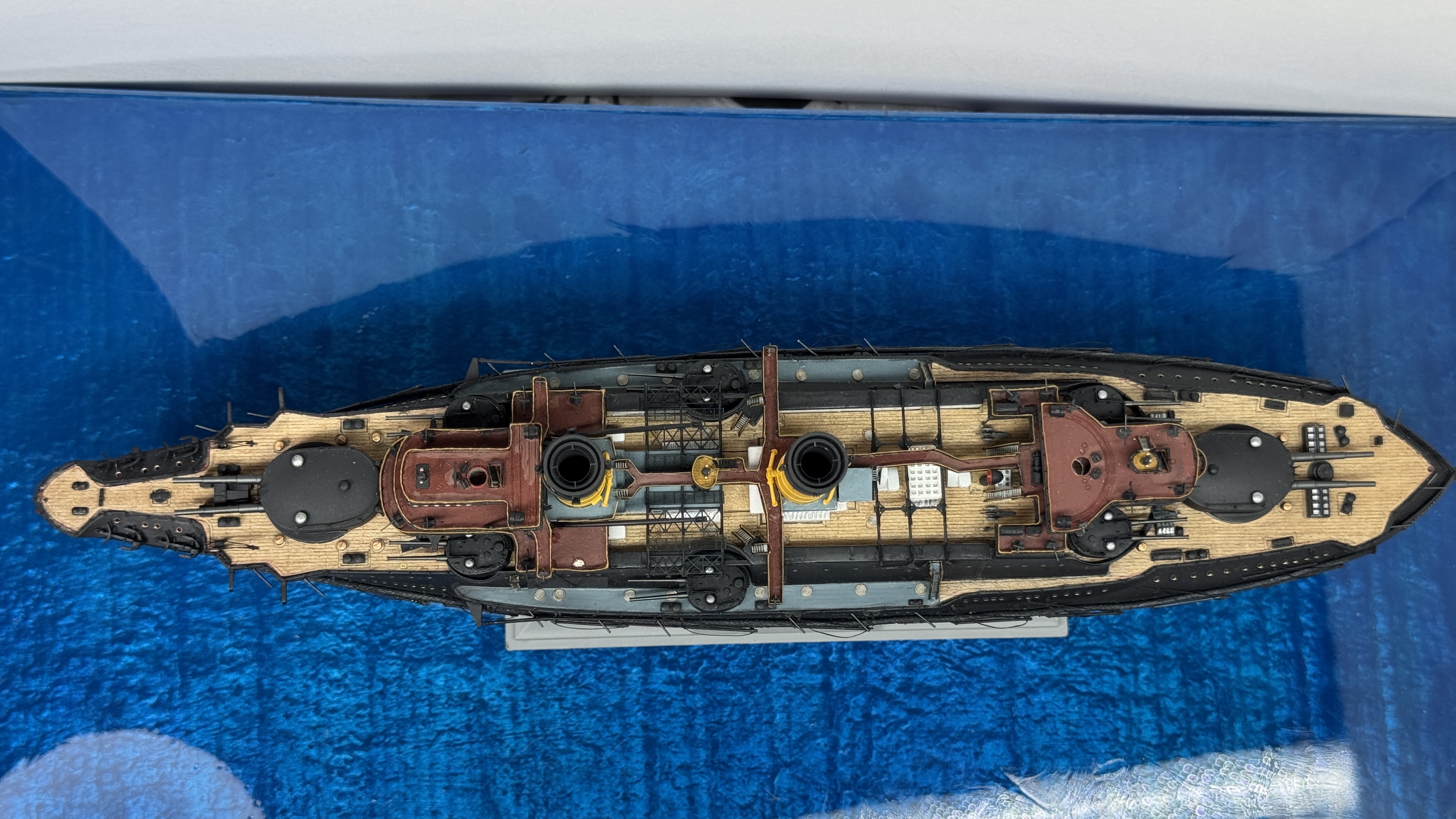

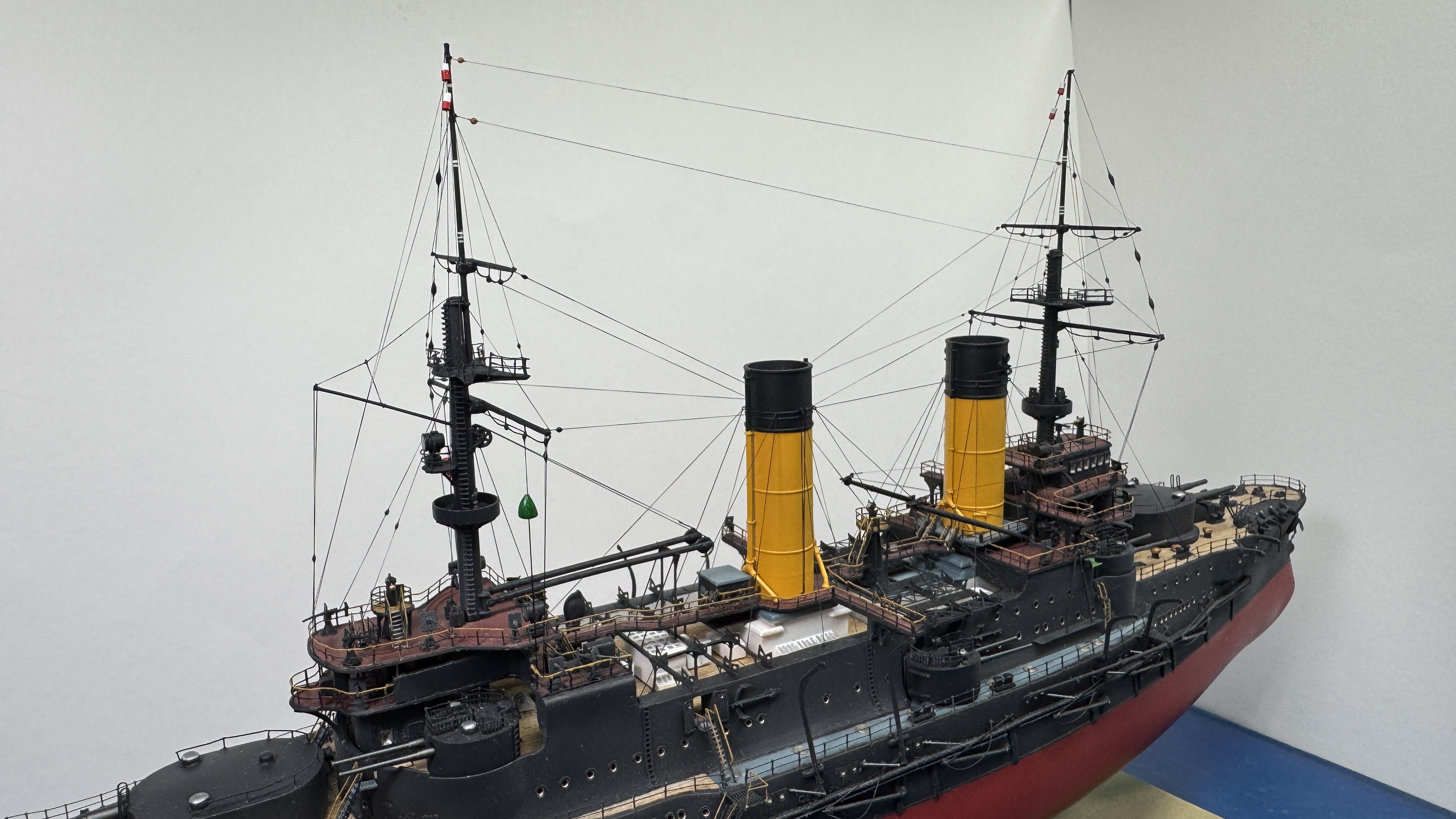

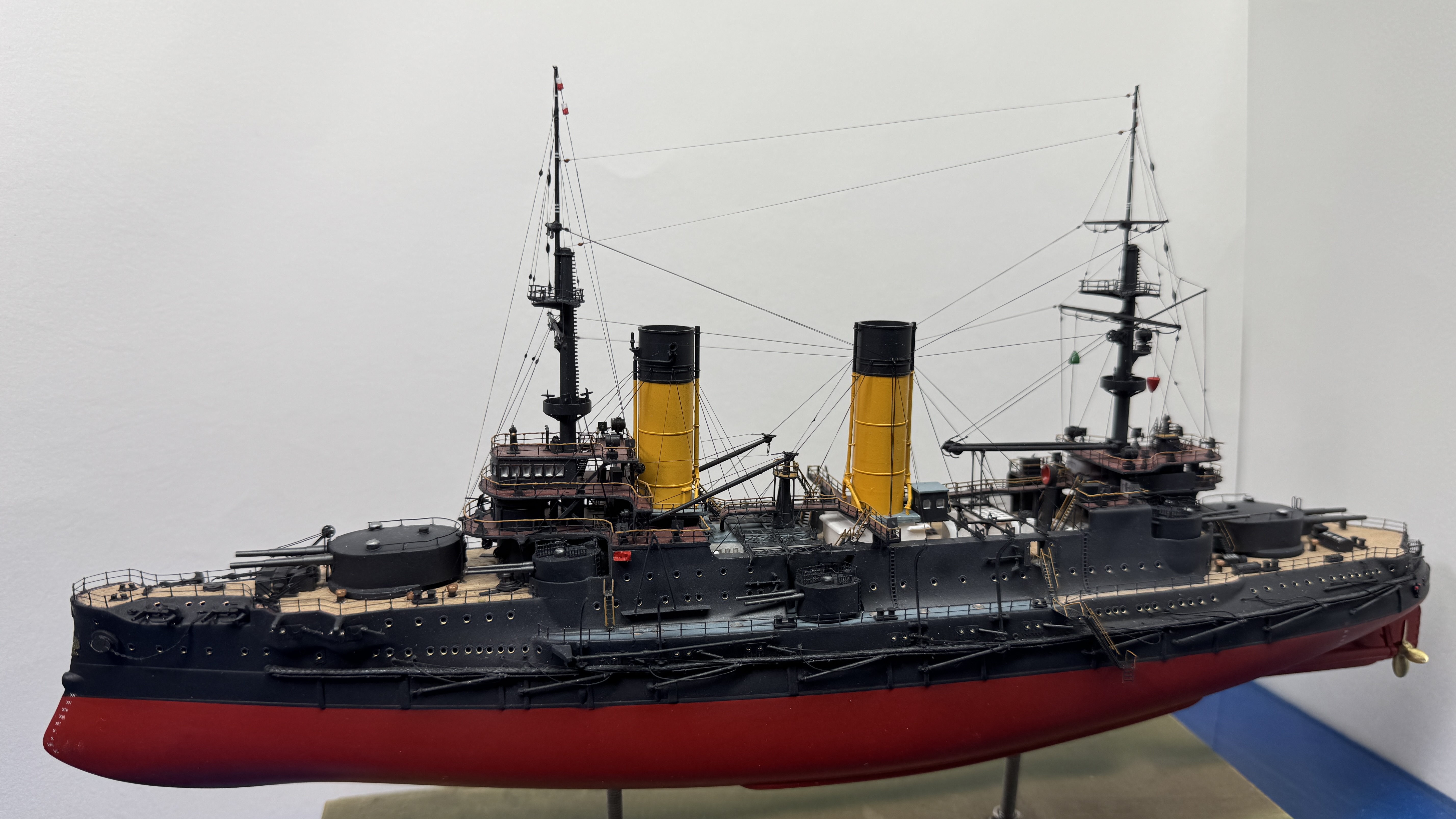

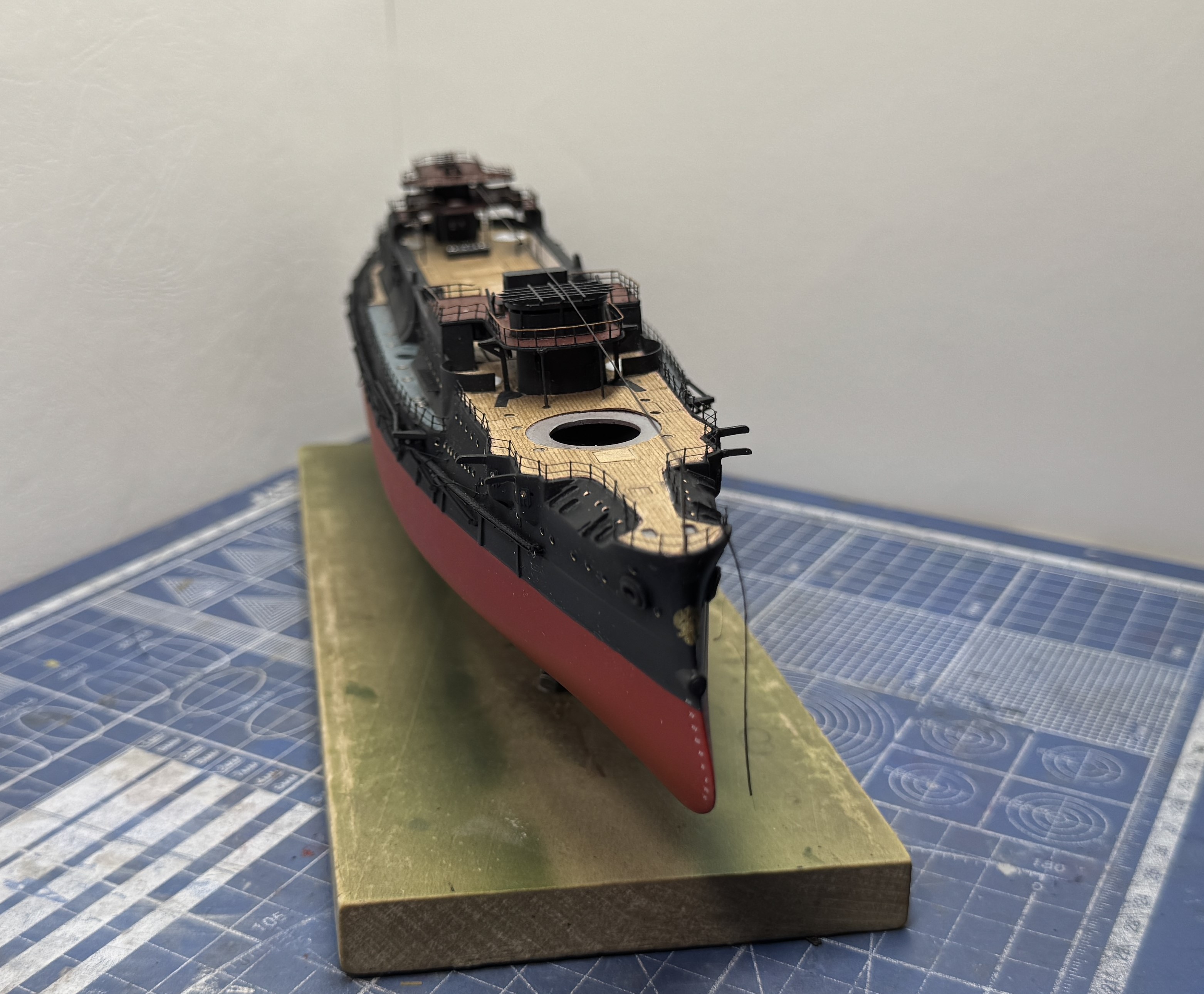

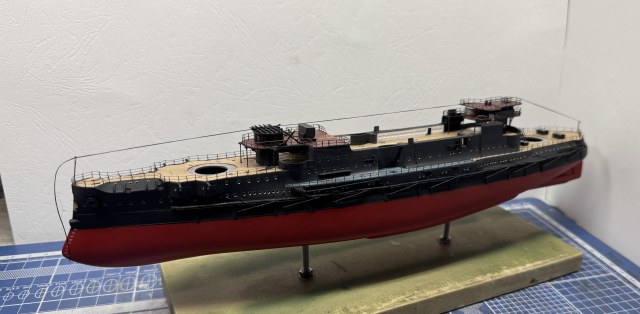

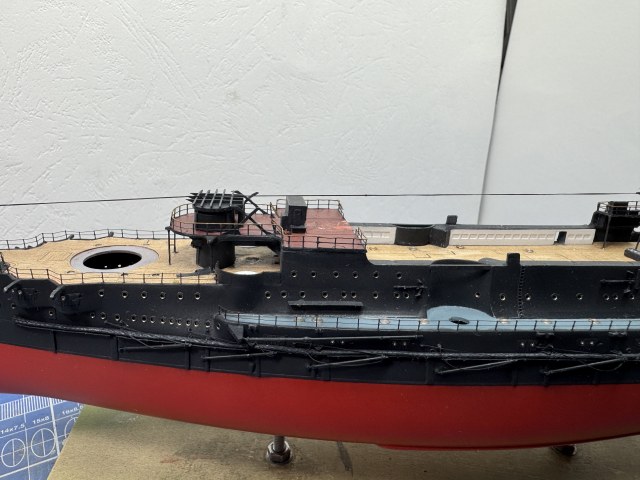

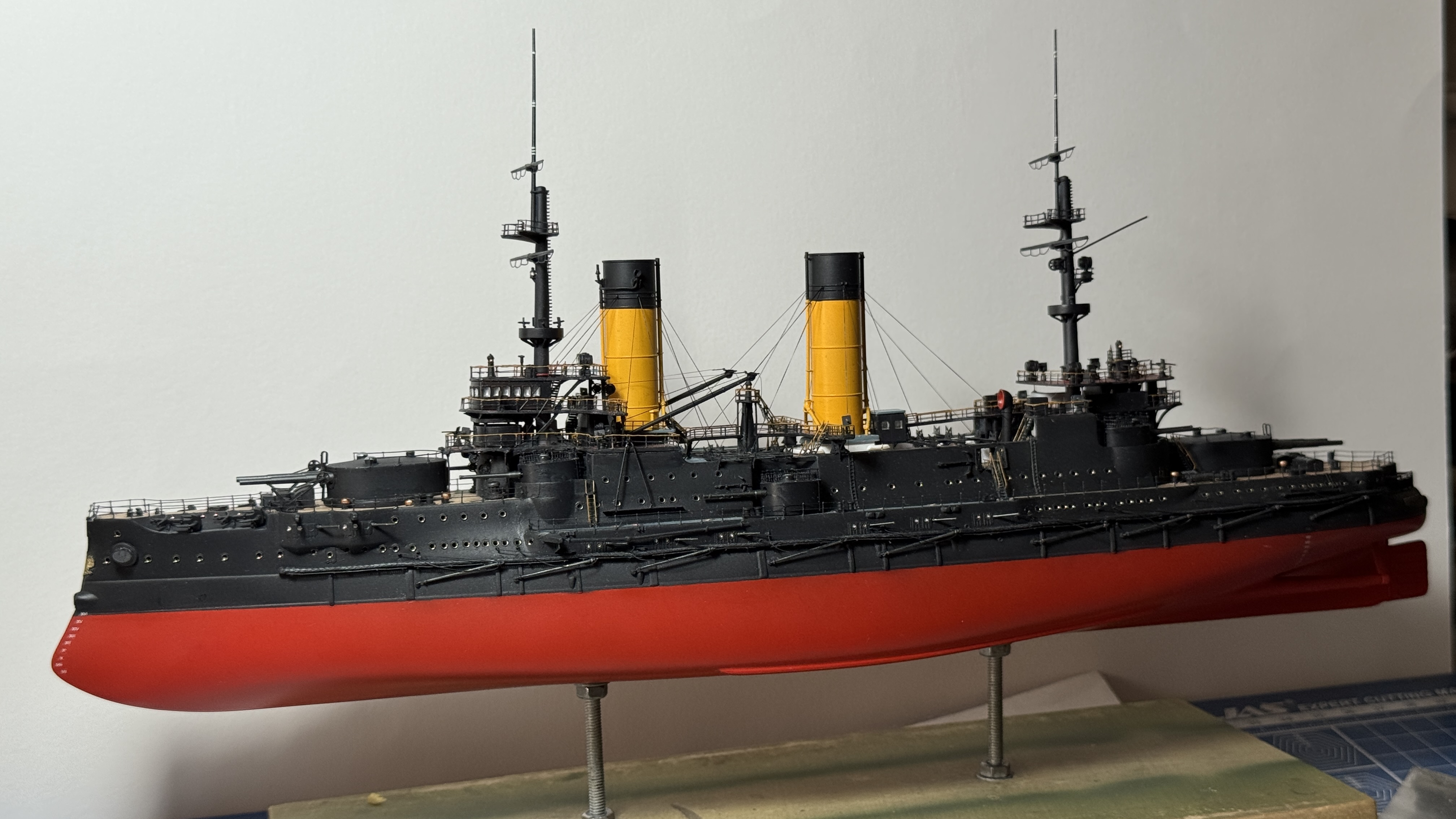

Для наглядности прикинул на кораблик

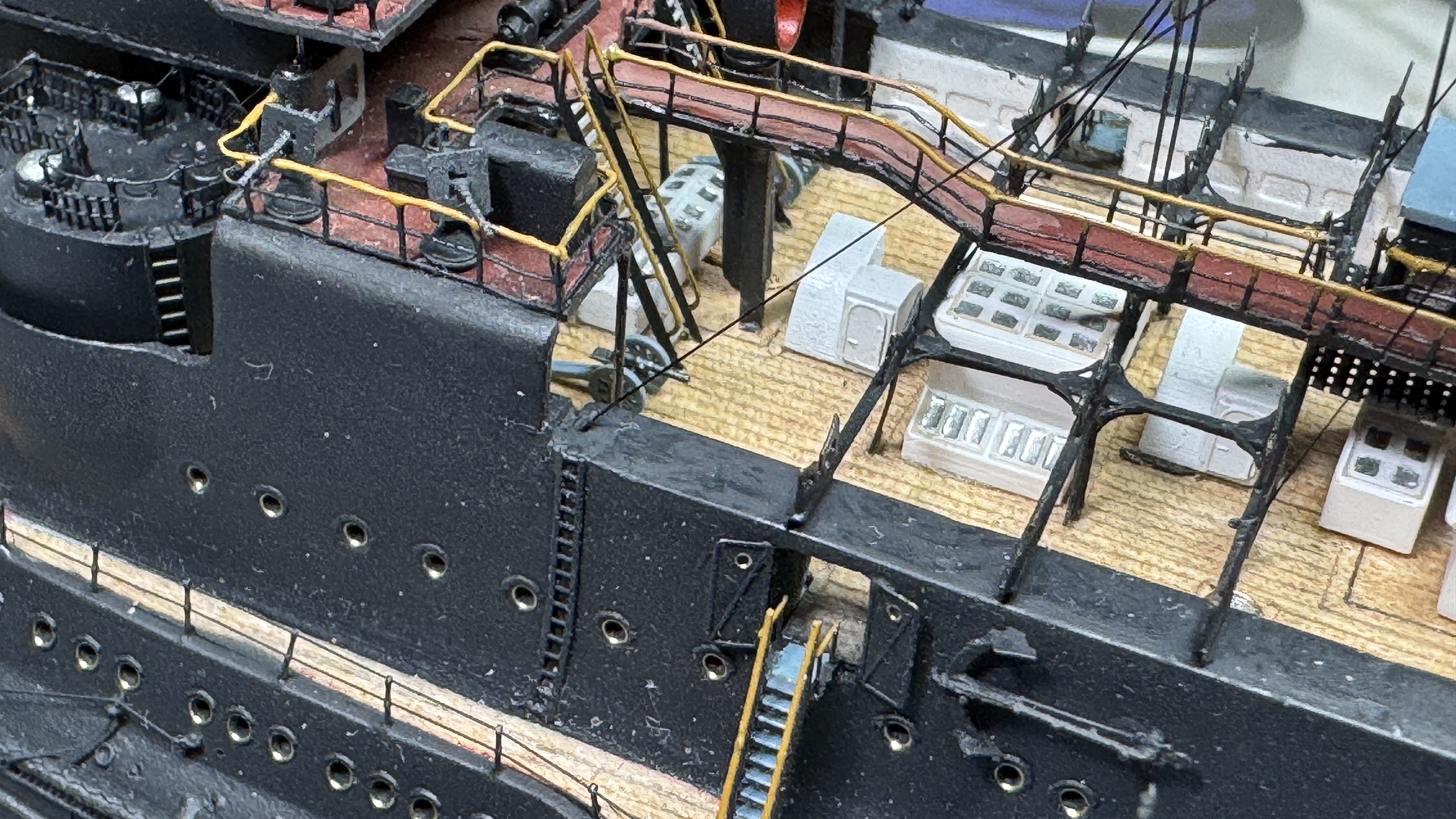

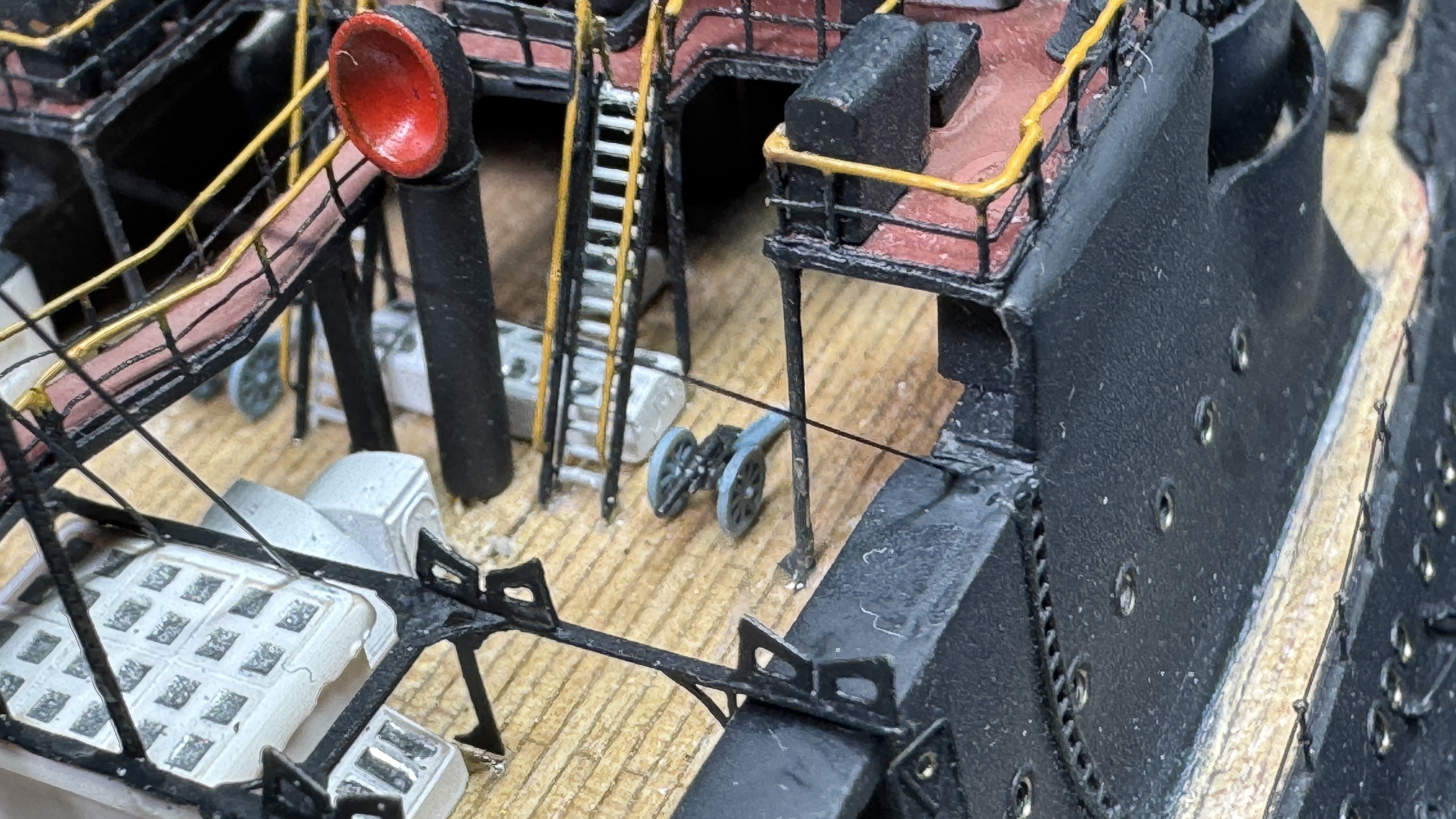

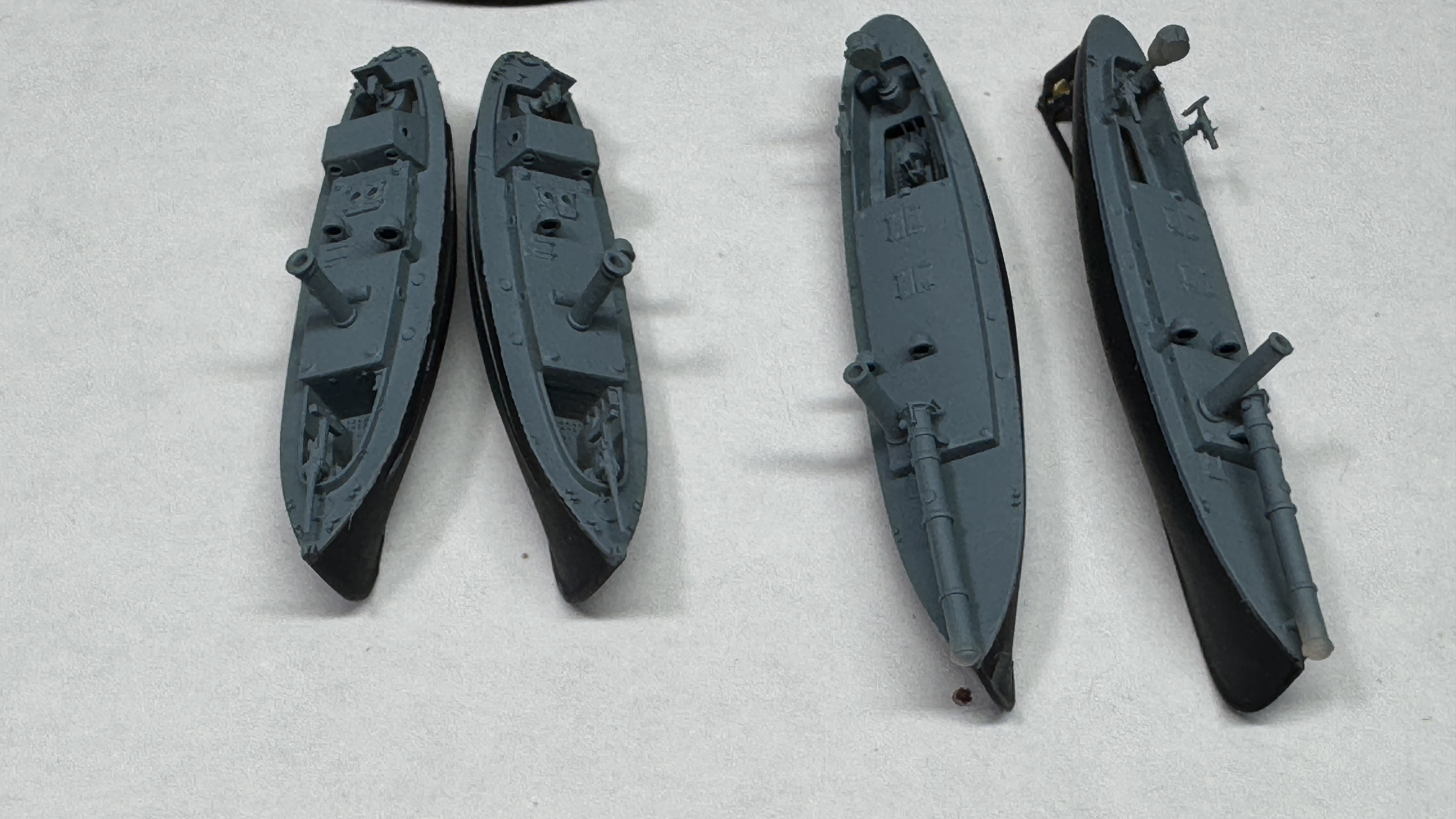

Далее хочу заняться надстройками мостиками и т.д

Спасибо Алексей! У меня всё это есть.

Я как тоже военный пенсионер (бывших военных не бывает), очень рад о возрождении военных училищ, институтов и других учебных заведений! Наконец то наше правительство прочухало ,что без военных, квалифицированных кадров никуда. И касается это всех направлений, ну а флота тем более.

Господа, товарищи! Подскажите пожалуйста, есть ли у кого-нибудь хорошее фото со схемой такелажа? Наступает пора собирать всё в «кучу». Хотелось бы не мучиться потом с какими нибудь элементами такелажа и сделать заранее. Заранее спасибо!

Привет Фёдор! Ну я думал не дождусь окончания работы по Храброму😢. Давай навёрстывай. Удачи!

Константин Редькин написал(а):

Но и про меня не забывай. У меня самые маленькие блоки - 1мм.

Поддерживаю! Классный кораблик вырисовывается. Поздравляю

Посмотрим, когда такелаж буду делать

Подумал, как можно с имитировать блоки для брасов. Уж очень маленькие должны быть. Решил сделать из рымчиков. После проводки брасов на модели, капну по капельке ПВА и получатся блоки.

Игорь как всегда Большое Спасибо за ликбез! Энциклопедия ты наша😀! Теперь буду знать, как это хозяйство называется.

Наверное будет правильным изобразить какой нибудь маленький блок. И вот к тебе ещё вопрос, блоки были на всех брасах или как то по другому? Если на каждый, то получается восемь блоков. С мачт Суворова к трубе подходили восемь брасов.

Как бы то не было, трубы оставлю как сделал.

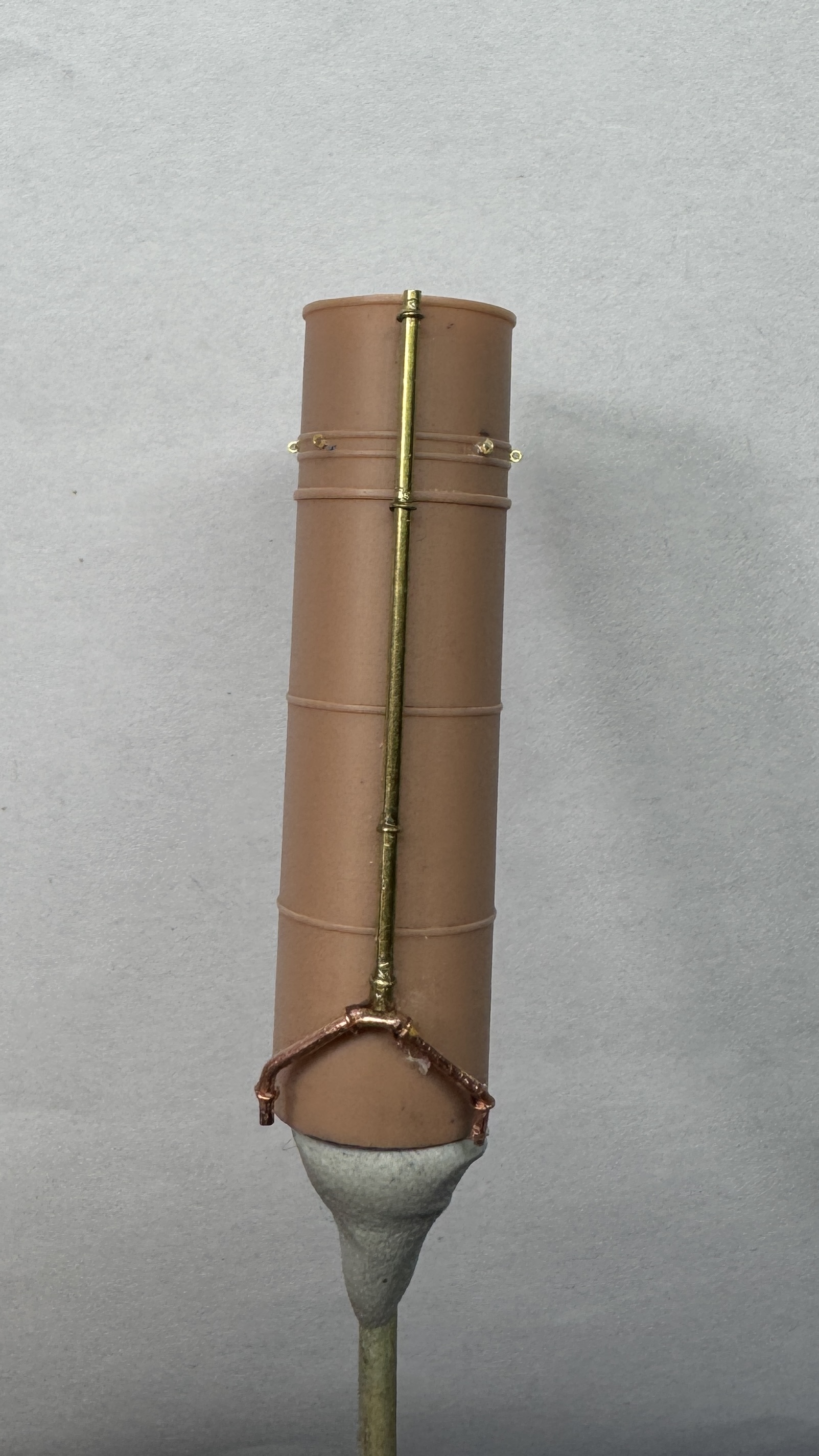

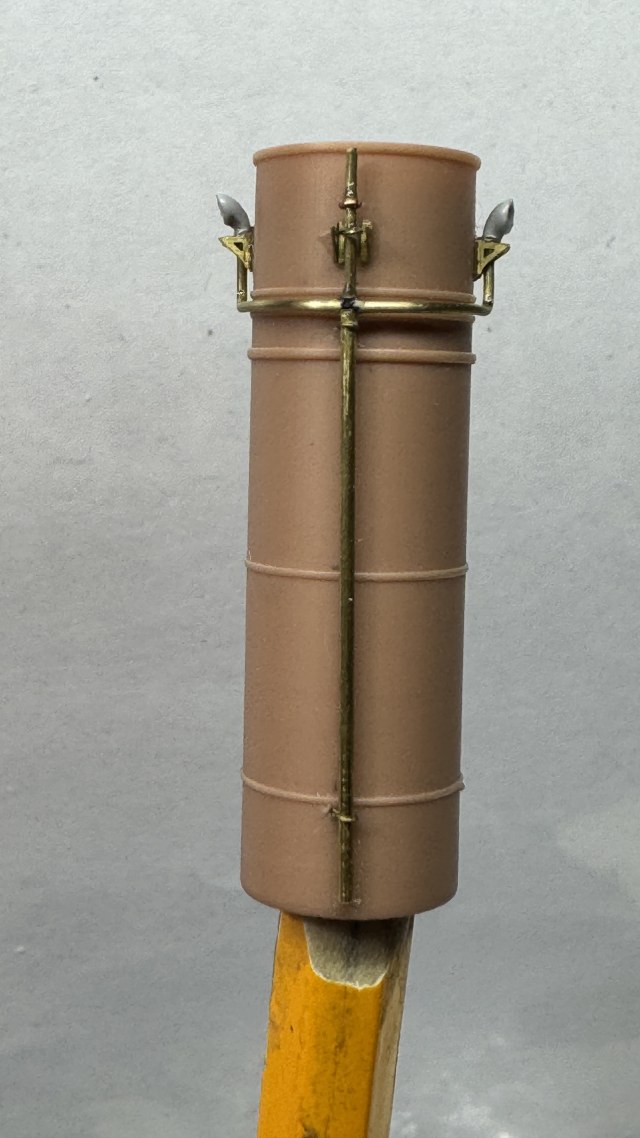

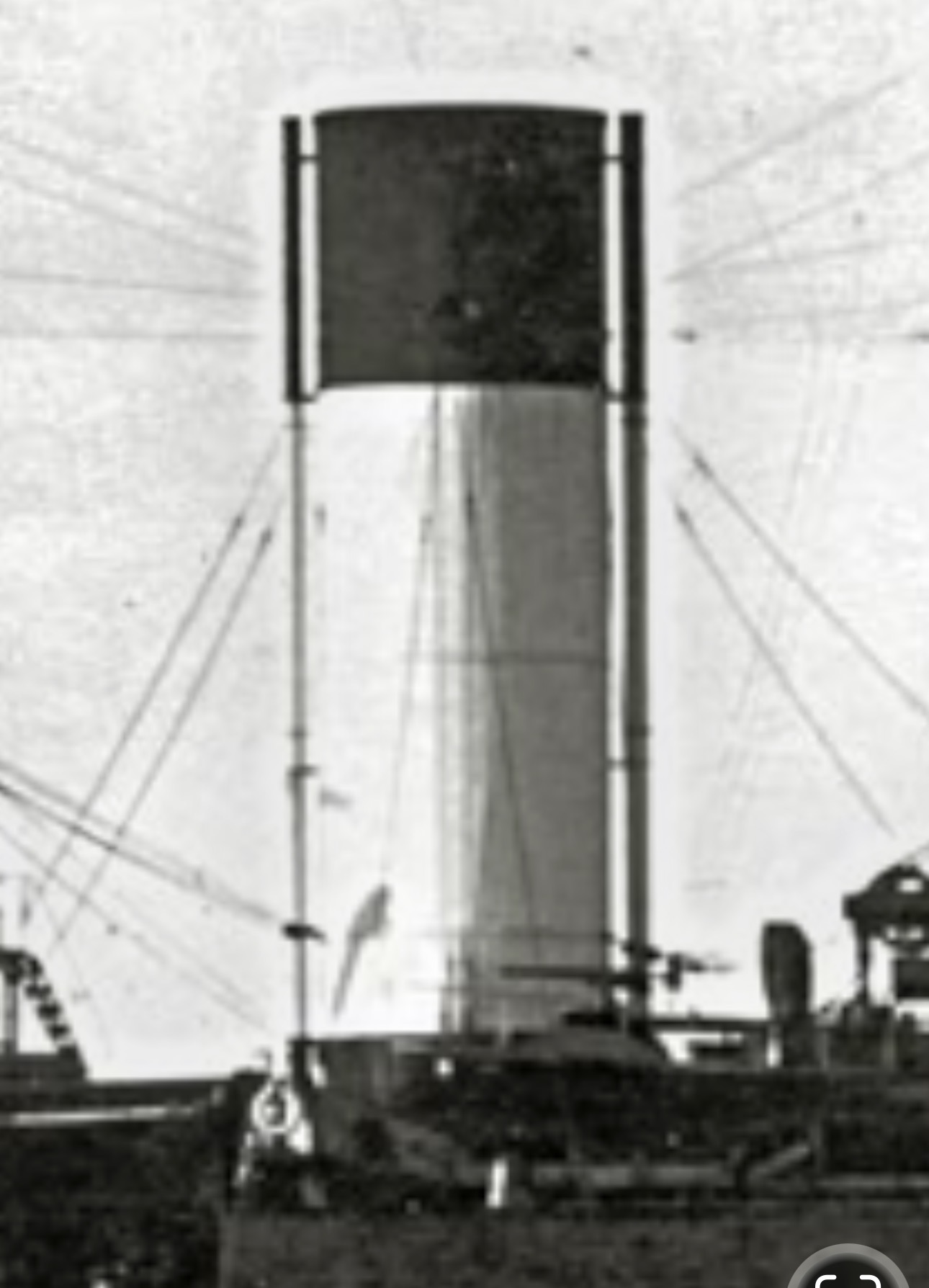

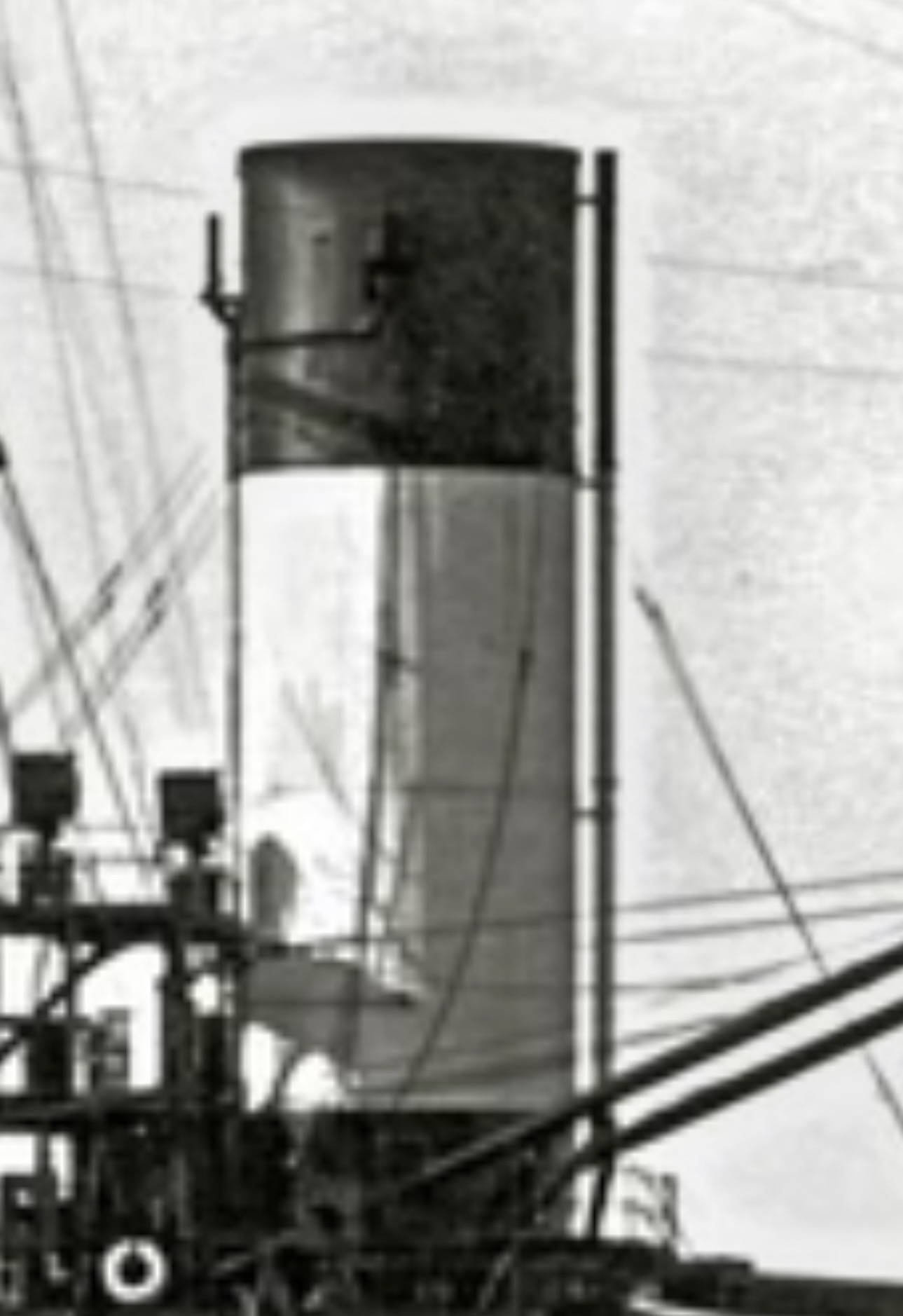

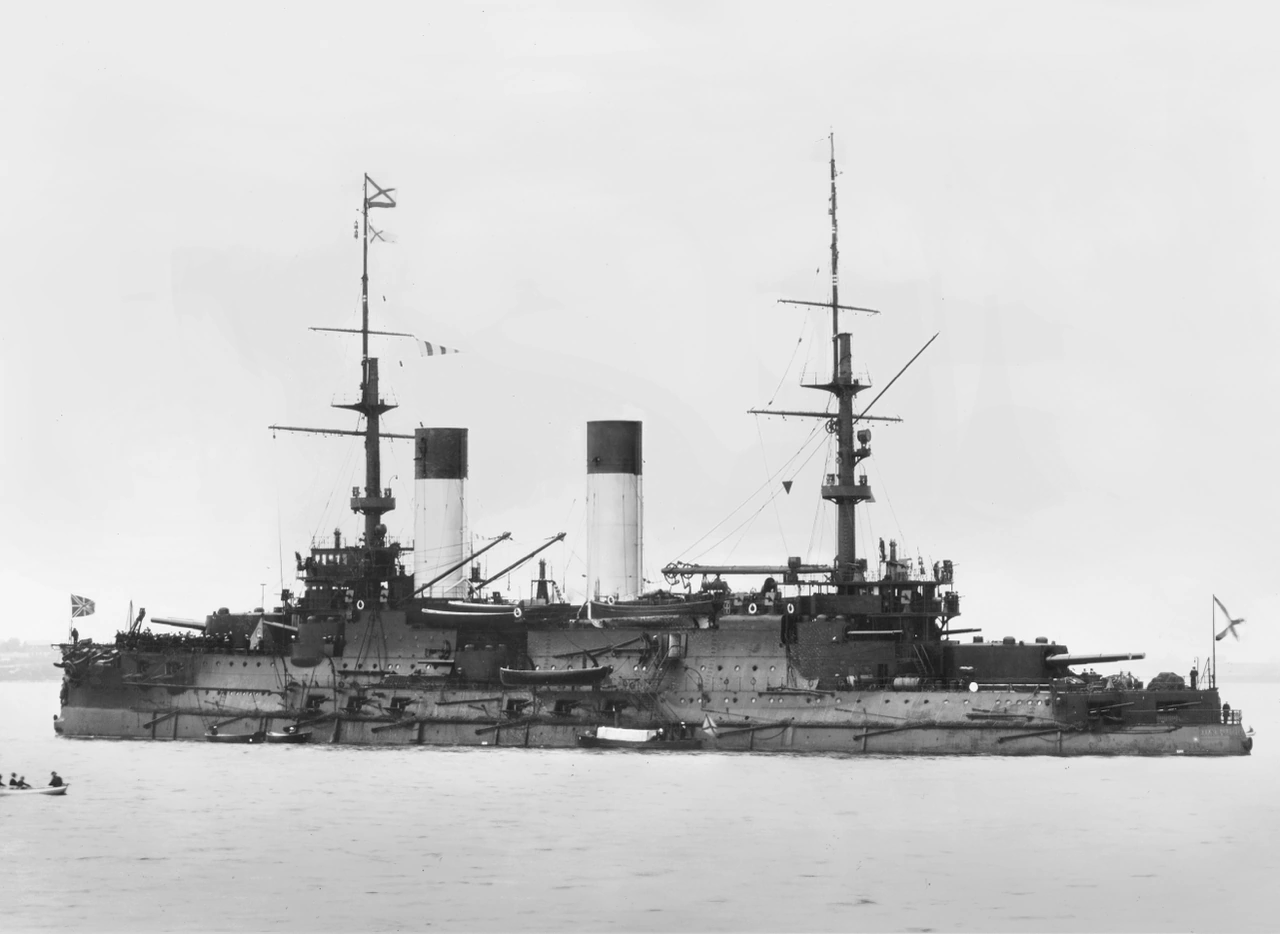

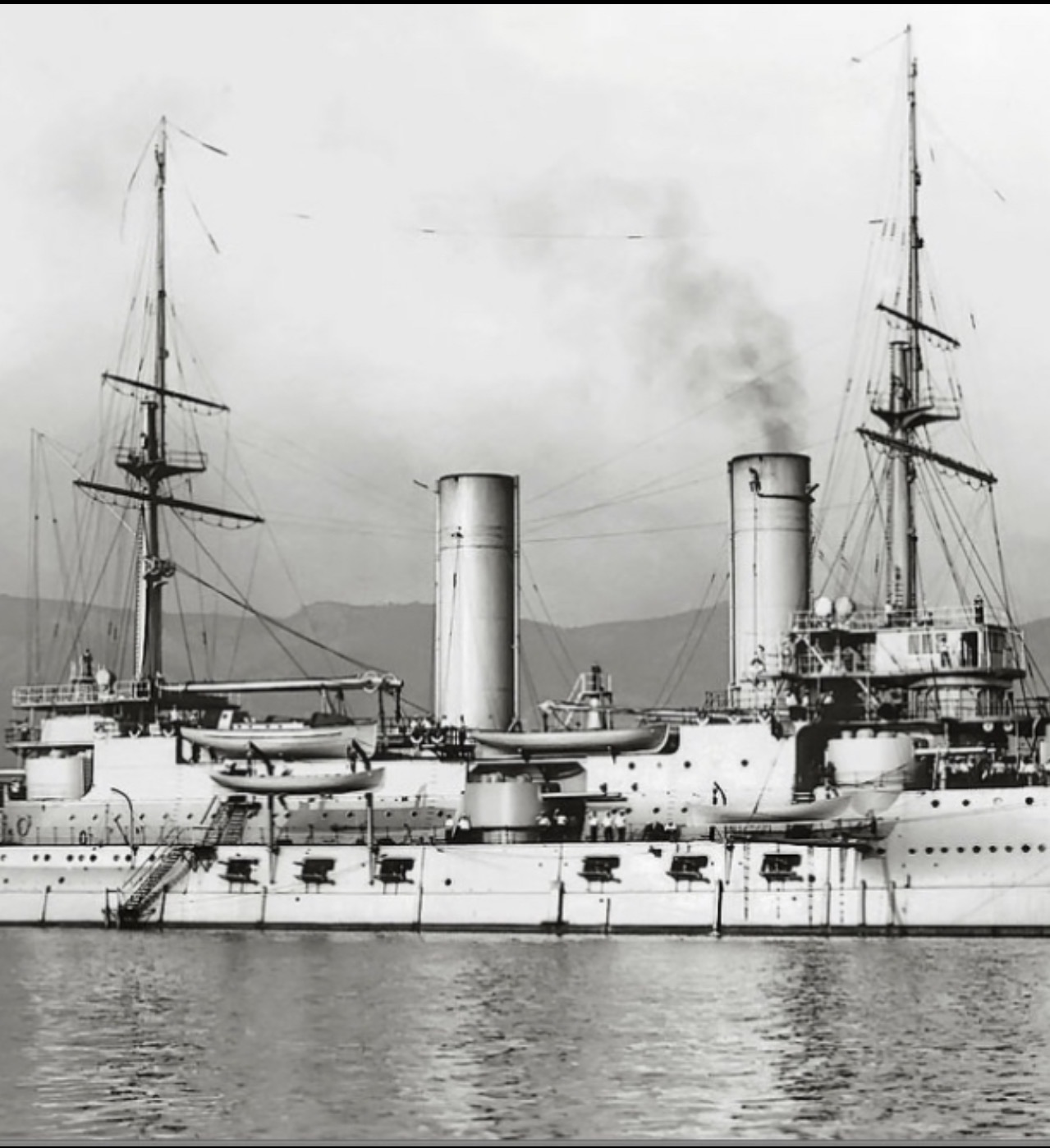

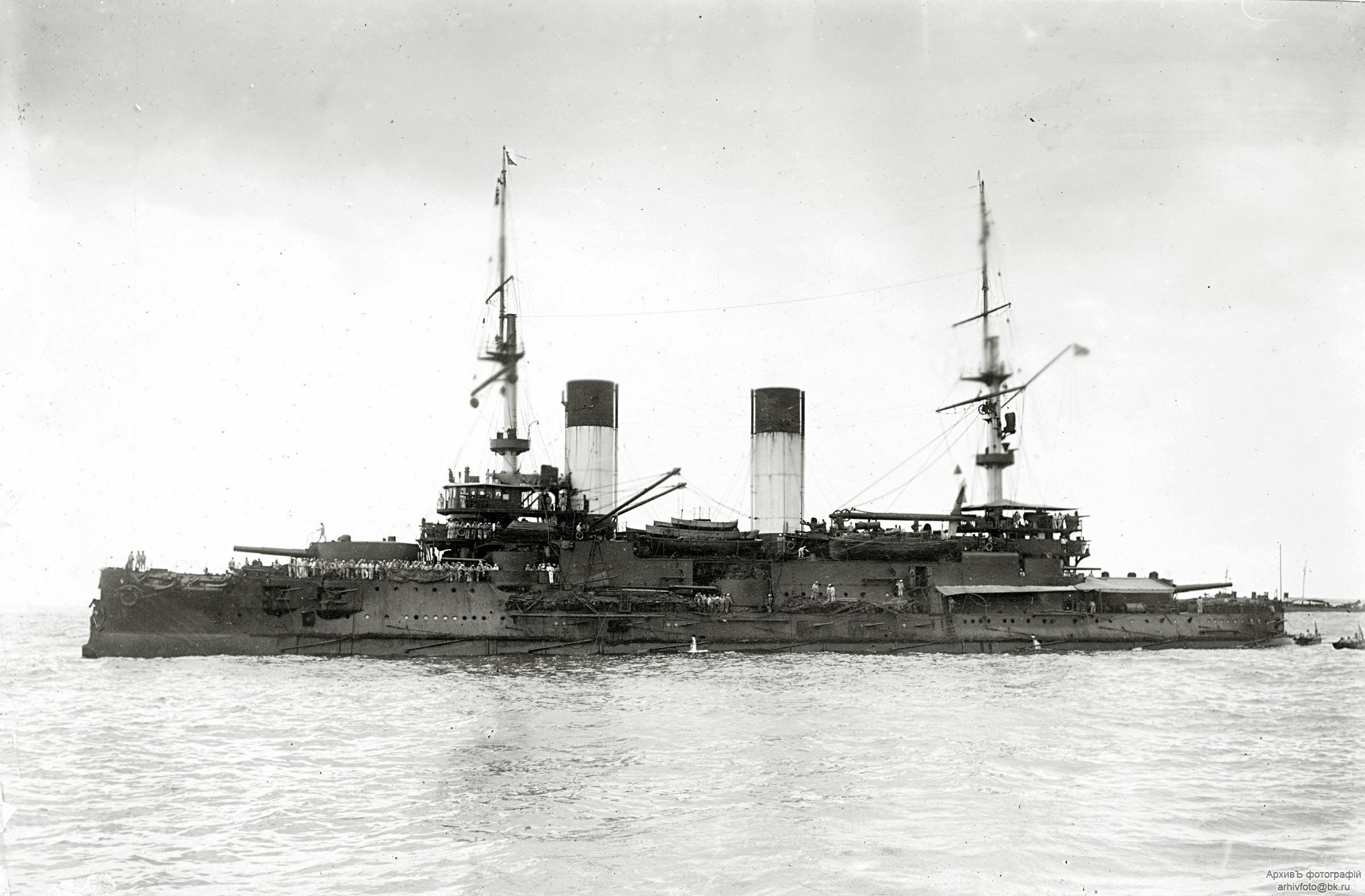

Далее вторая дымовая труба. Вот прототип

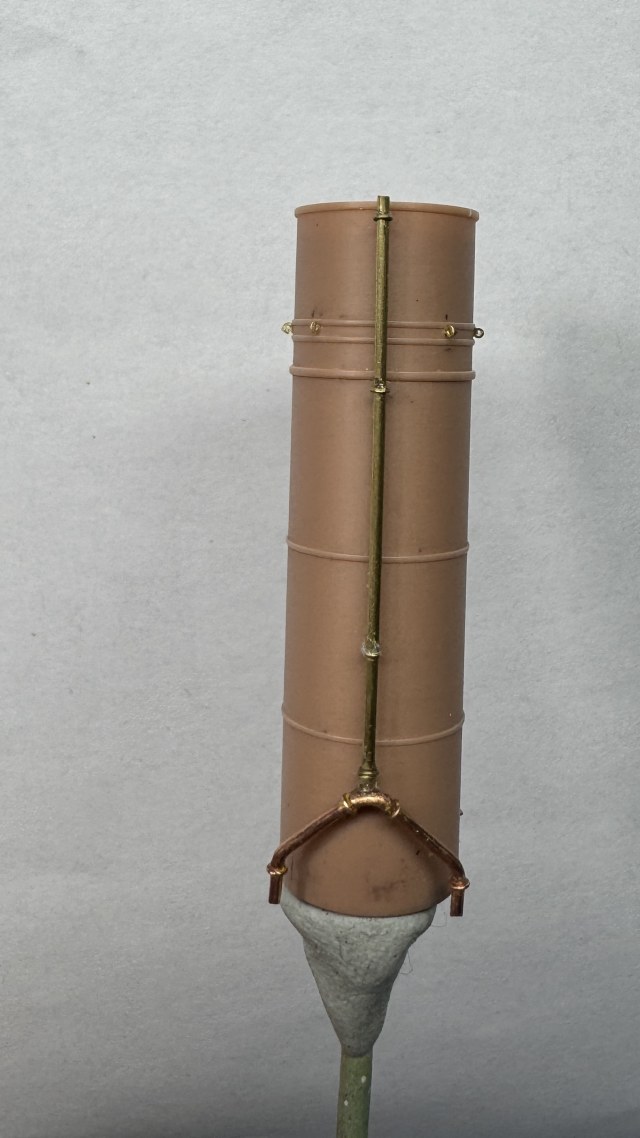

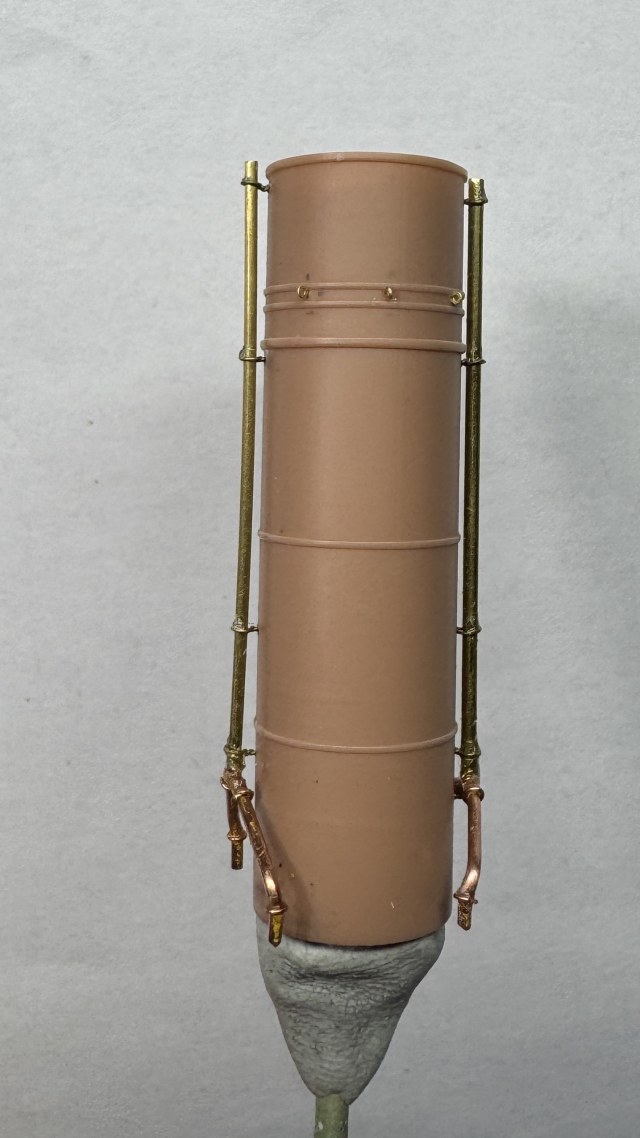

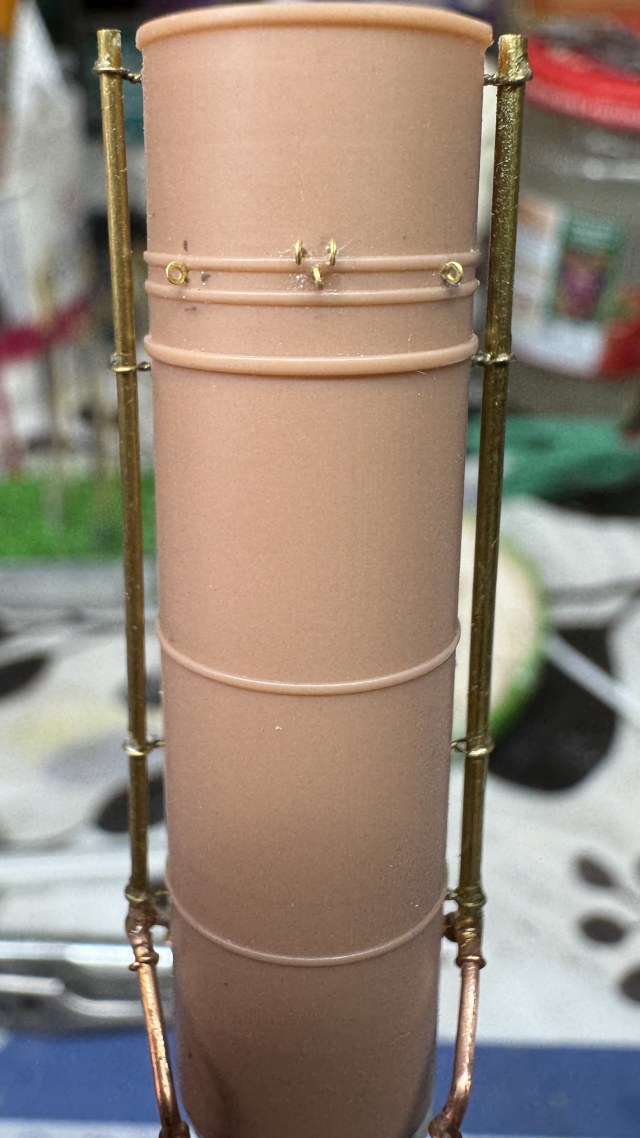

По фото видно, что передняя трубка смятого пара была тоньше чем задняя. Сделал так же.

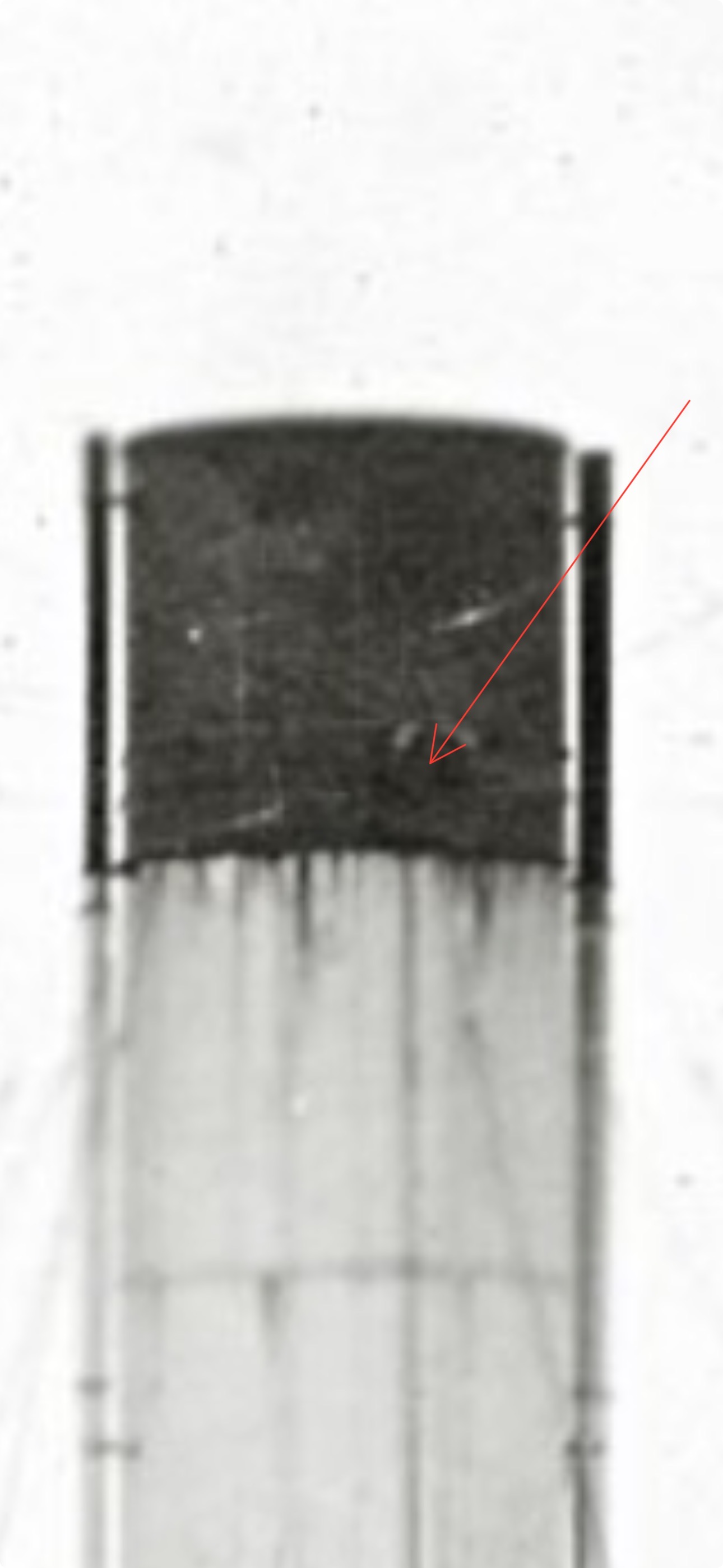

И Всё ещё остаётся вопрос, как были сделаны на трубе обухи через которые проходили фалы от реев?

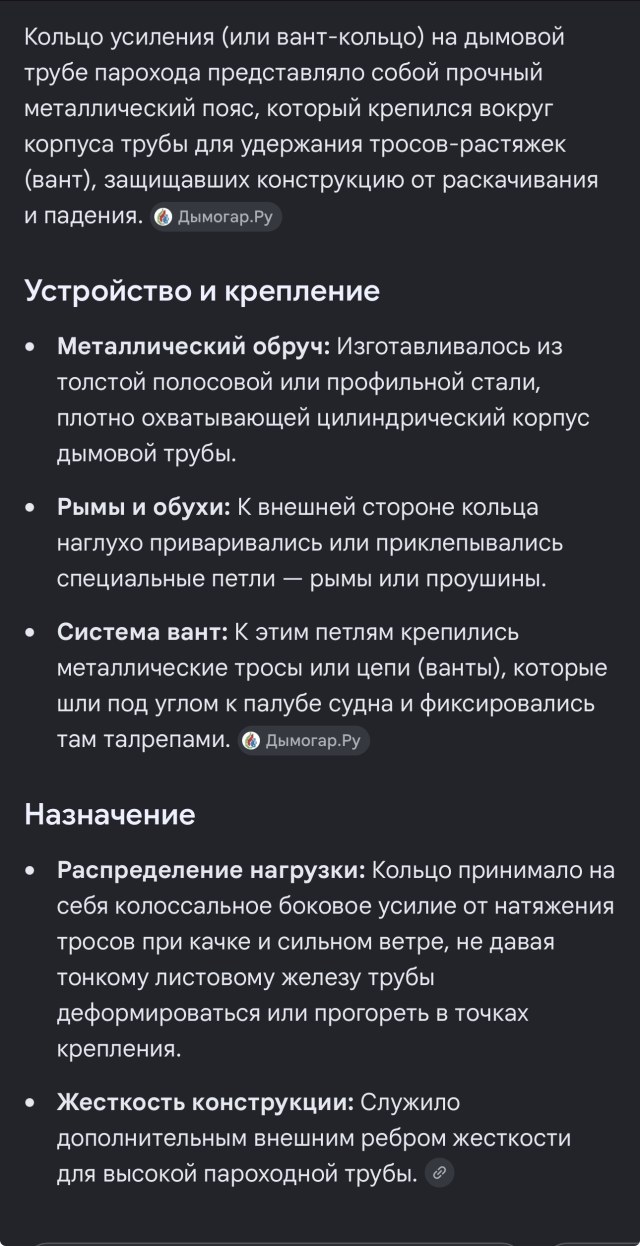

Вот что говорит интернет

Вот тут и пишут, изготавливалась полосовой профельной стали.

Игорь я думаю так, что на трубах были ленты усиления которые в свою очередь усиливались кольцами по всей длине ленты. И всё это составляло единую деталь прокатанную или отлитую с П-образным сечением. А уже к ней крепились обухи. Может я и не прав.

Исходя из этого вопрос, зачем было два кольца?

Игорь Тараканов написал(а):

эти два кольца-усиления на трубе как раз для трубных штагов и предназначены.

Костя скинь пожалуйста такую схему

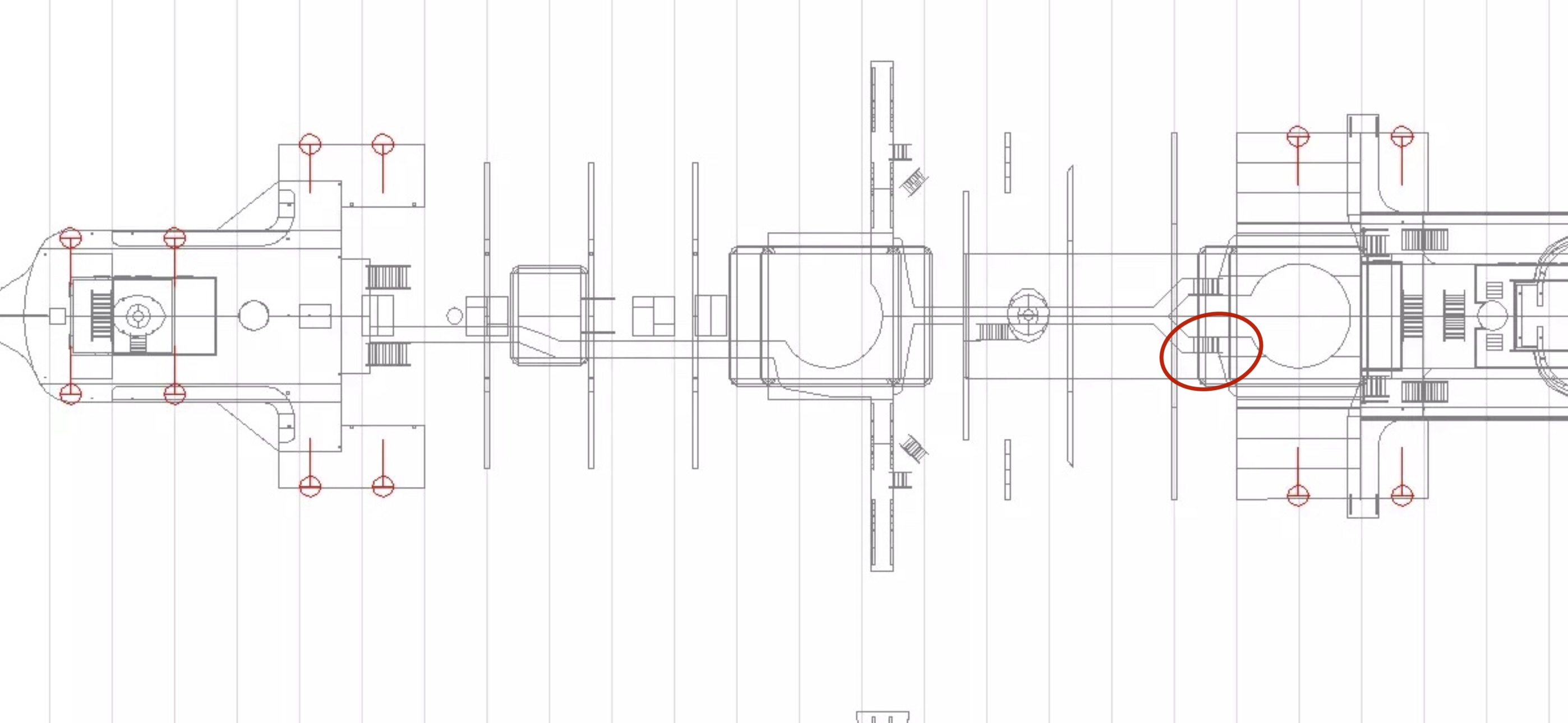

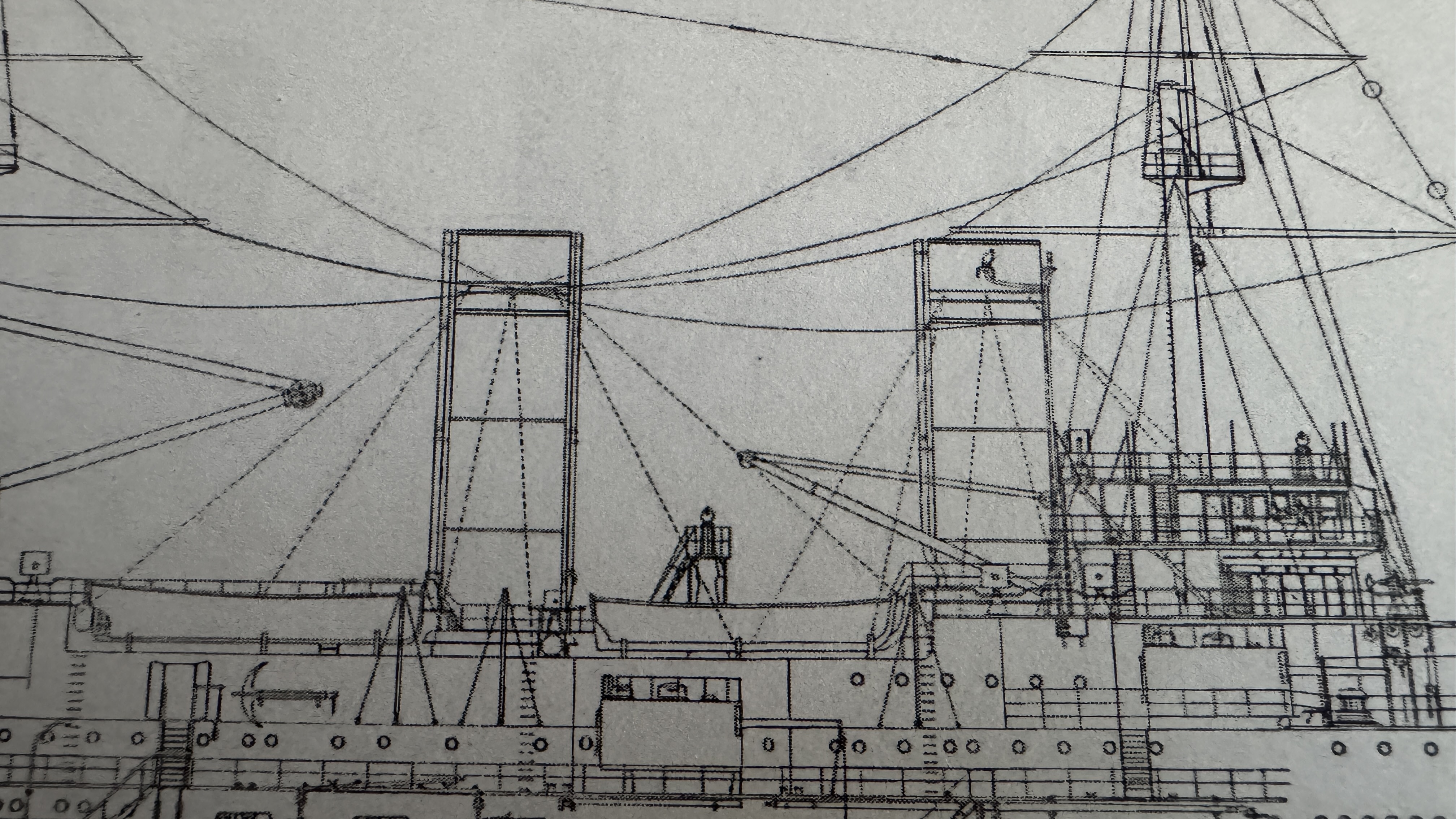

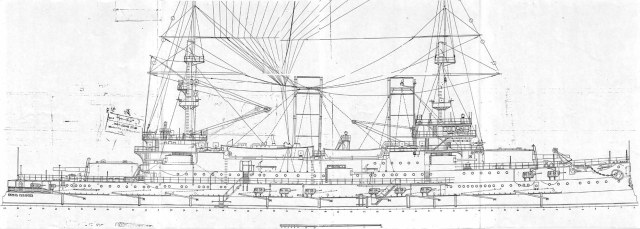

Вот чертёж, что есть у меня. По нему и ориентируюсь

По нему видно где расположены обухи и что их по три штуки с каждой стороны труб

Дмитрий 37 написал(а):

Обухи для труб- штагов слишком крупные

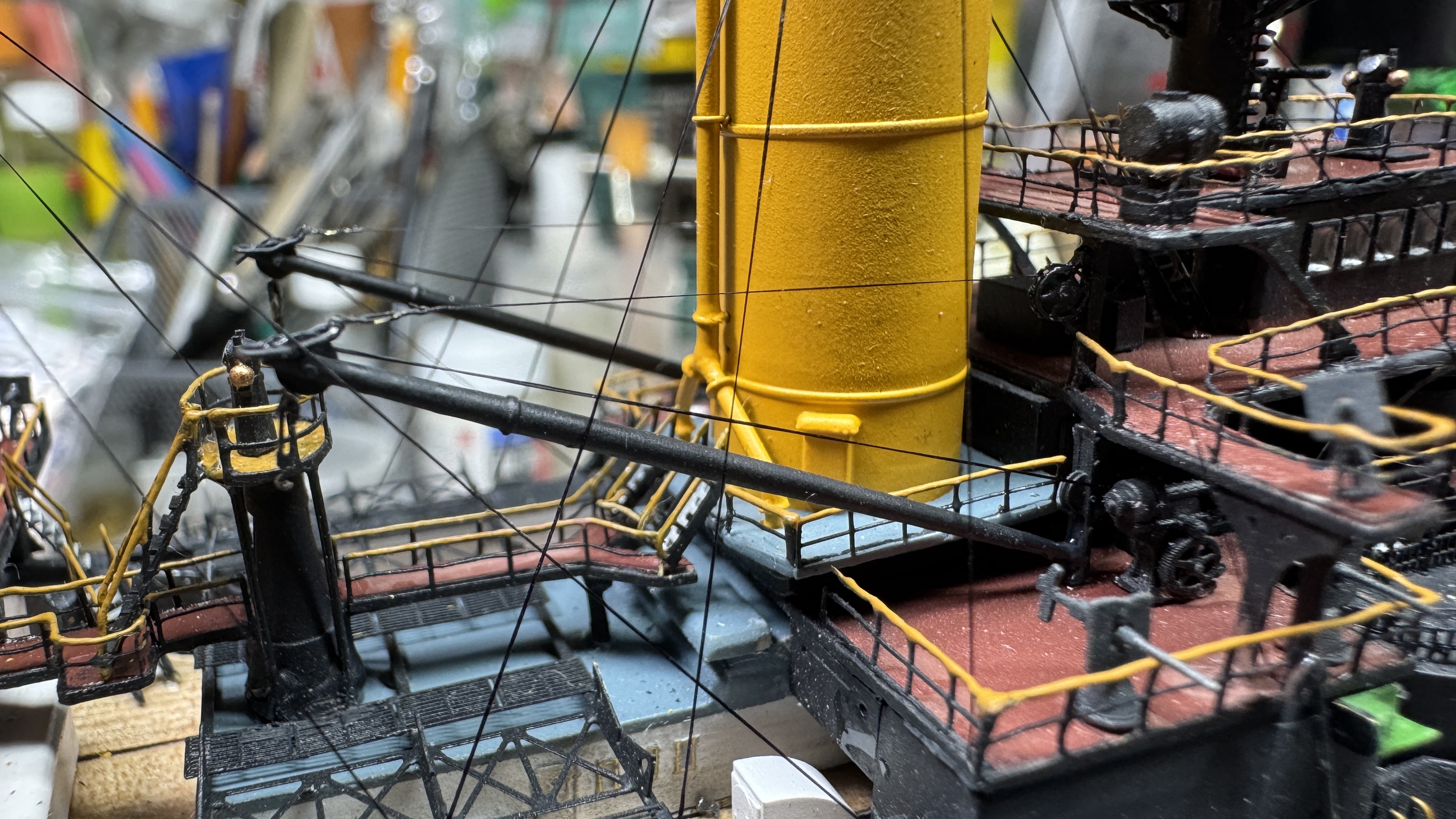

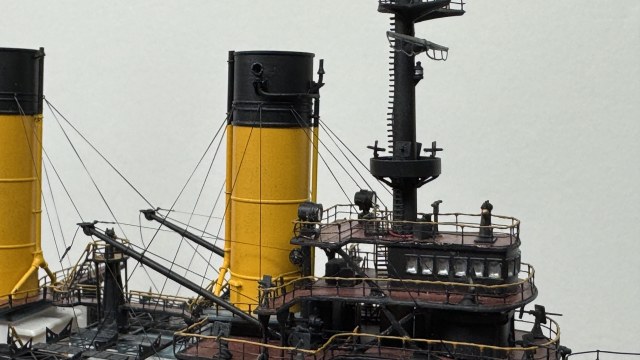

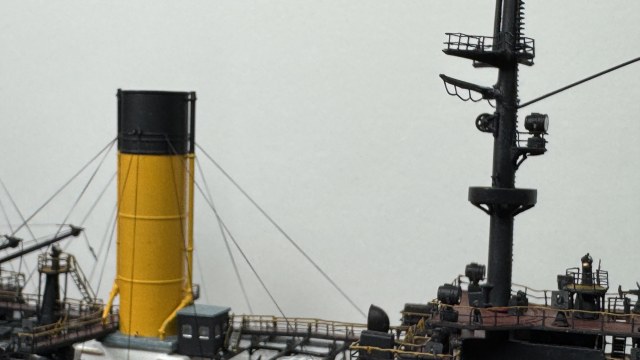

Ещё лучше видно на фото Славы

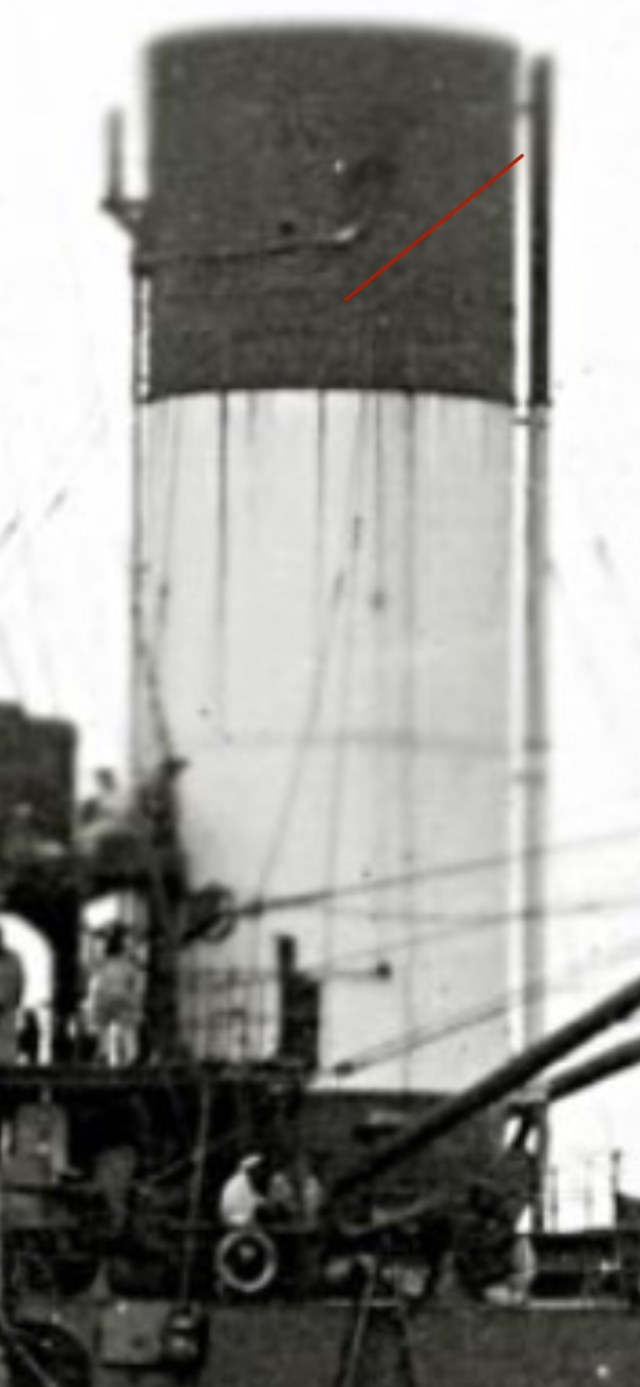

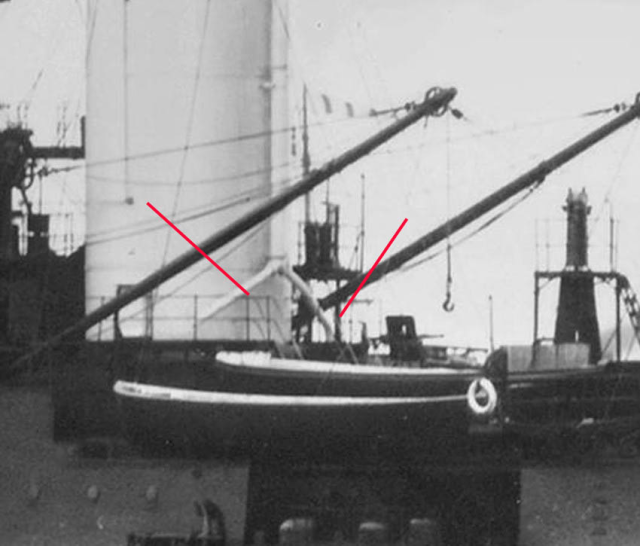

Прежде чем приступить к стройке второй трубы, хотел бы уточнить у знатоков. Как выглядит узел указанный стрелкой? К этому узлу подходят фалы от оконечностей всех рей. Не хочется потом переделывать

Как подходят фалы к этому блоку видно на этом фото.

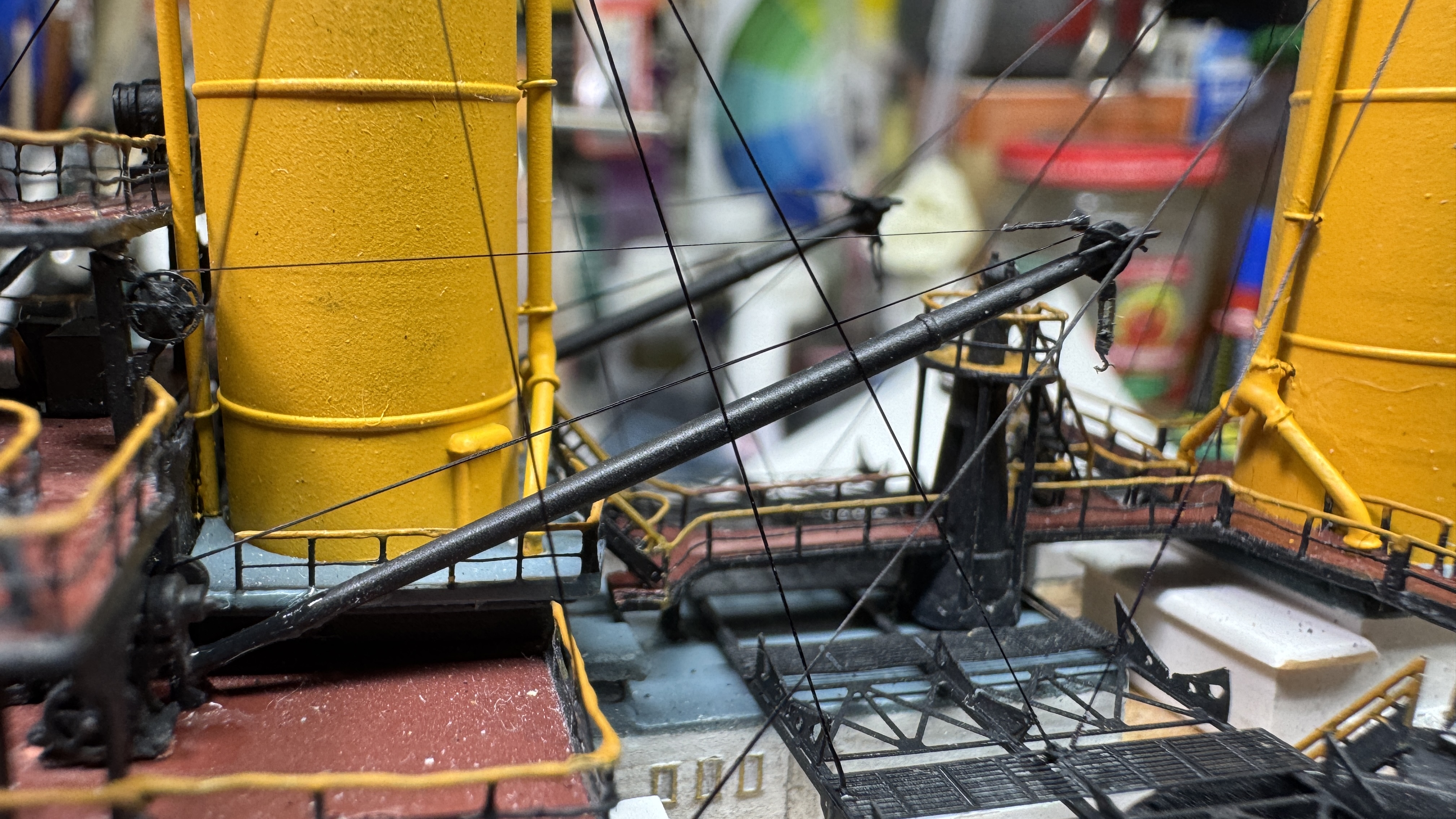

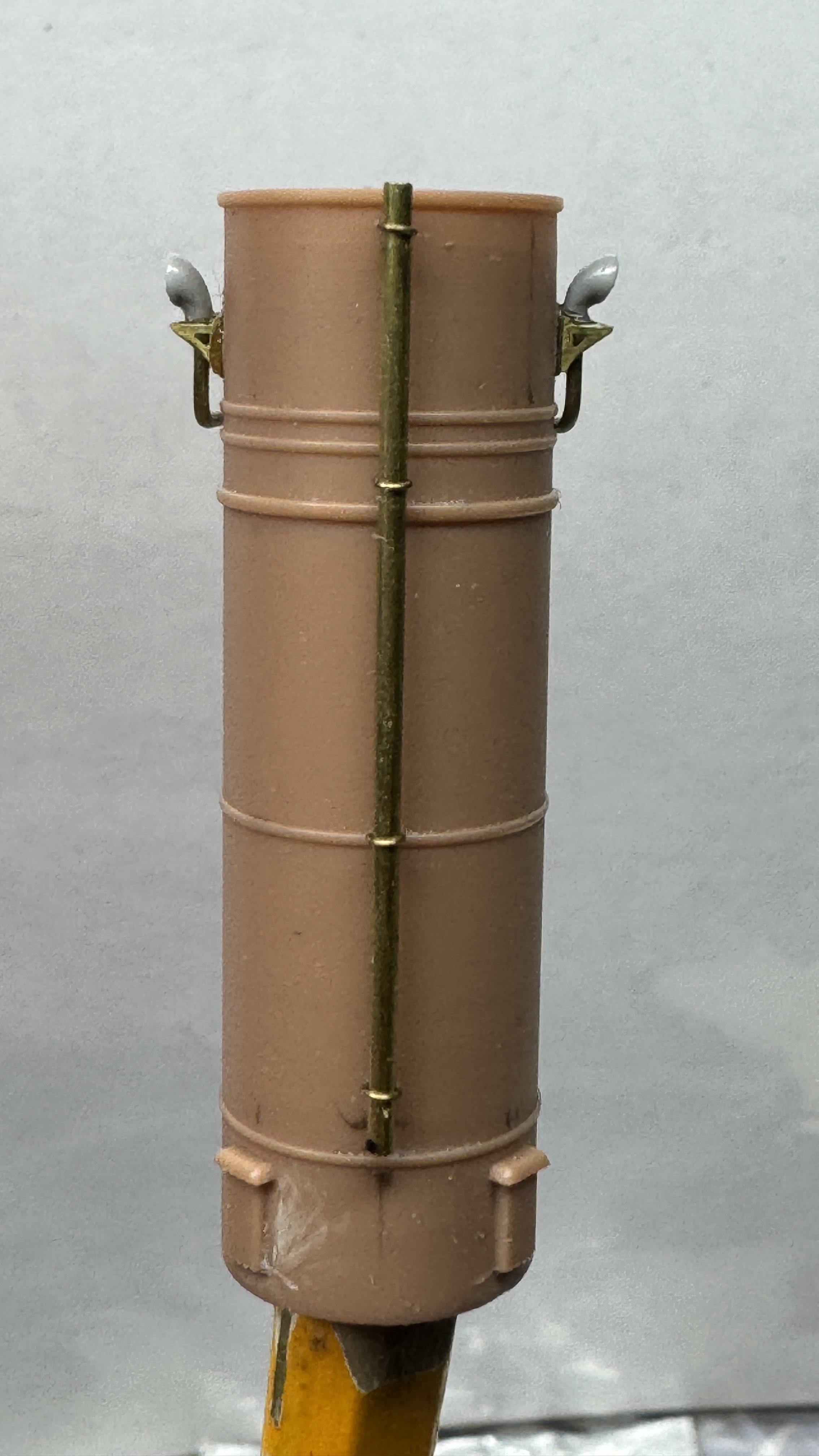

Сегодня закончил оснащение первой трубы. Во время доработки заметил, что я допустил ошибку с размещением разветвлений на свисток и сирены. Раньше этот узел я занизил. Виной моя невнимательность. В реалии это разветвление было выше двойного кольца внутри которого располагались петли для труб- штагов. Стрелка на фото.

Вообщем пришлось переделать.

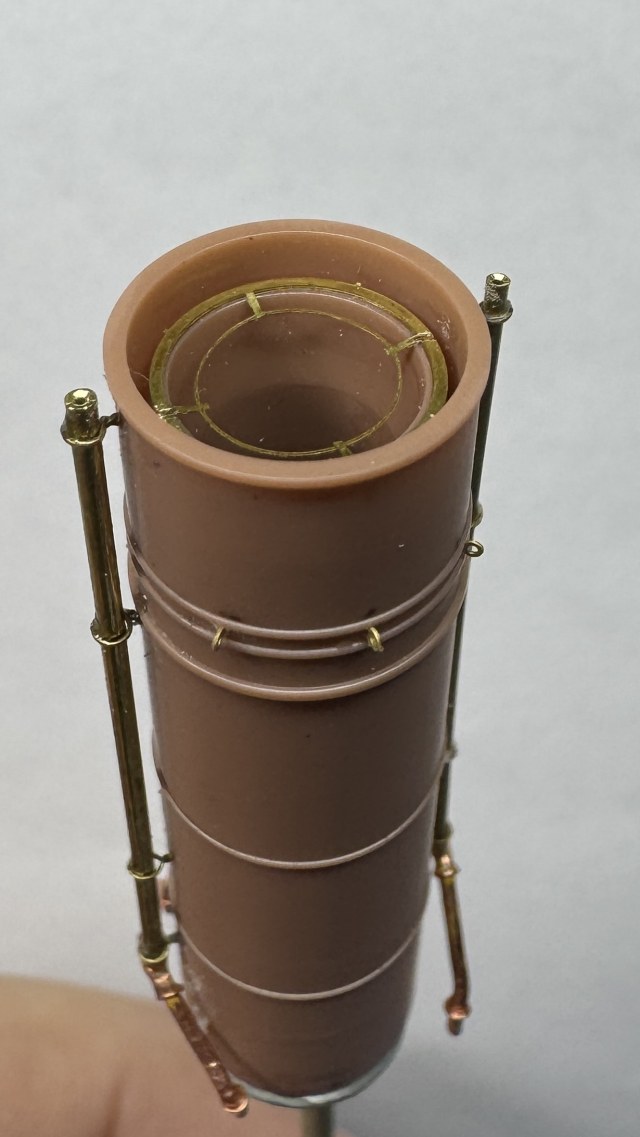

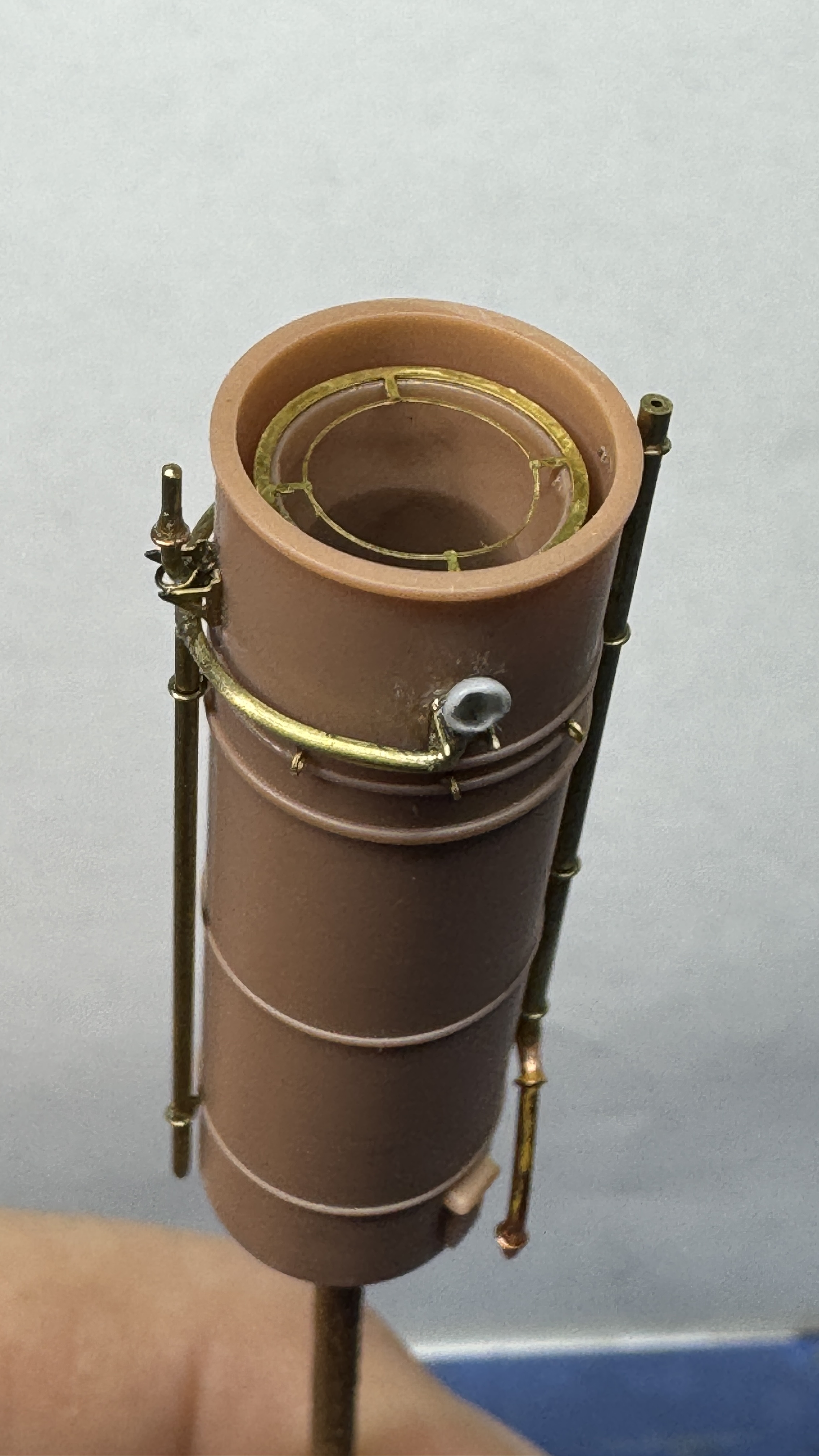

Далее с имитировал те самые петли для труб-штагов и вставил во внутрь травлёную обрешётку внутри трубы из набора для Бородино. Так же двинул чуть вперёд свисток

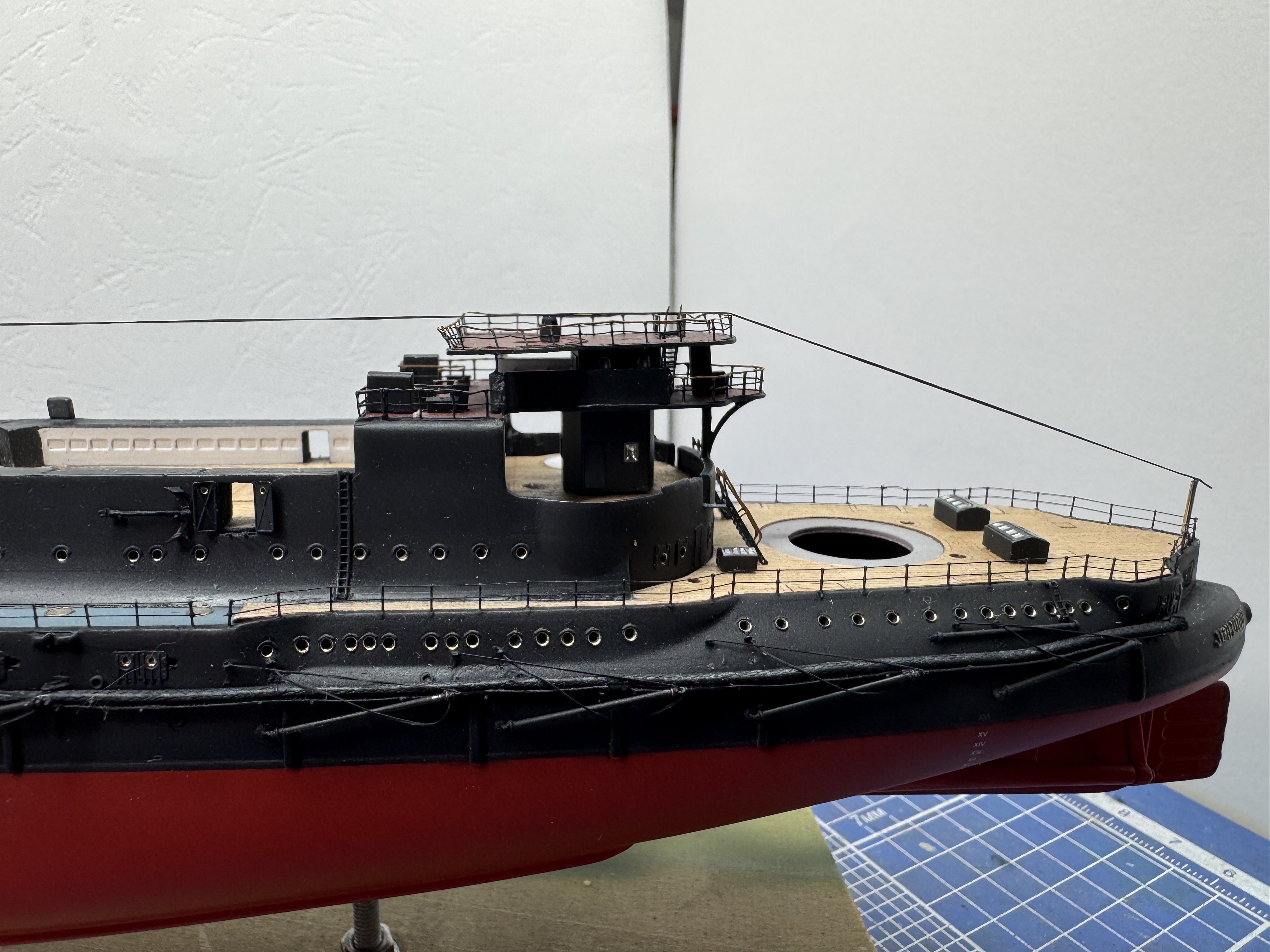

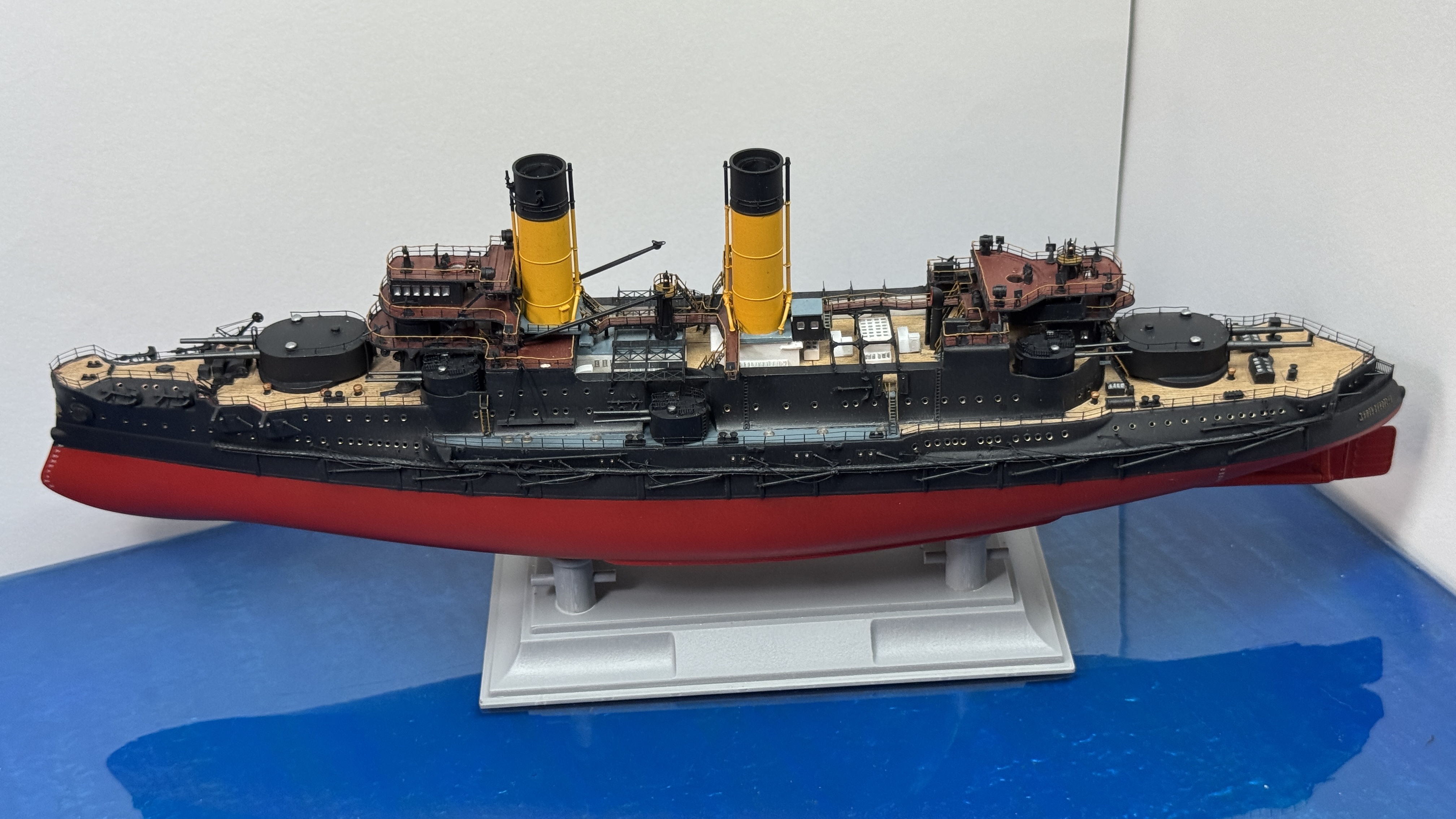

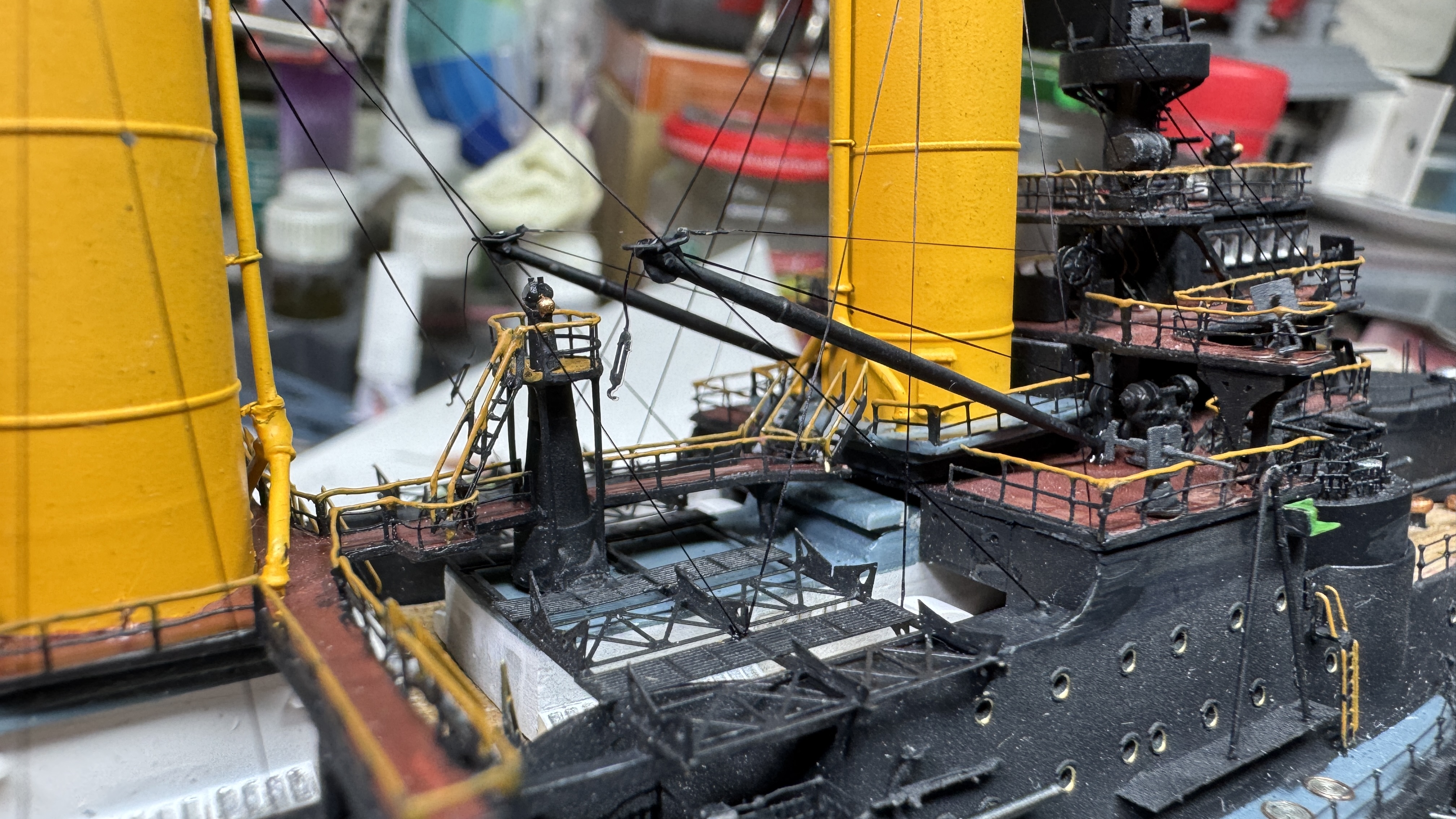

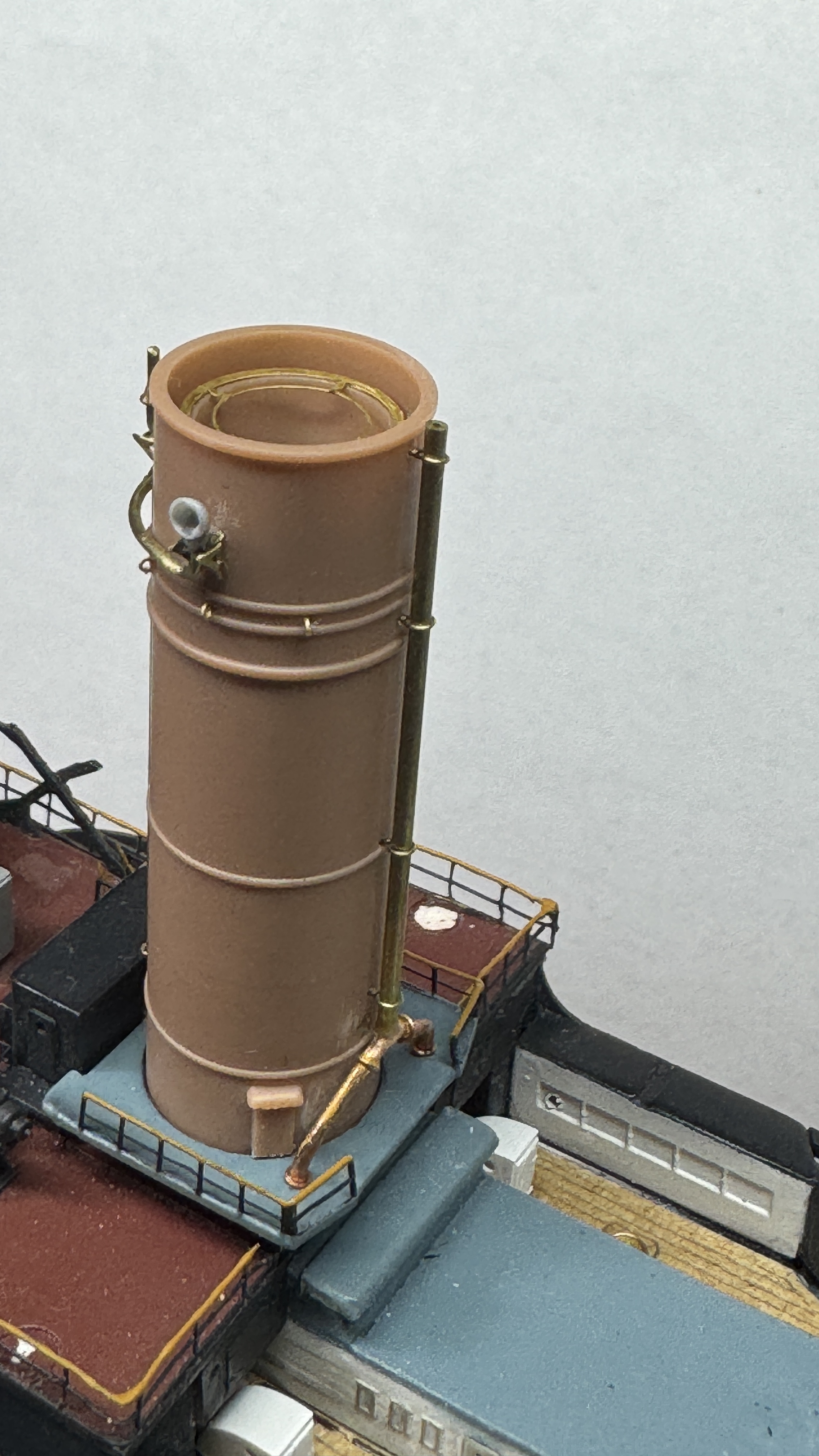

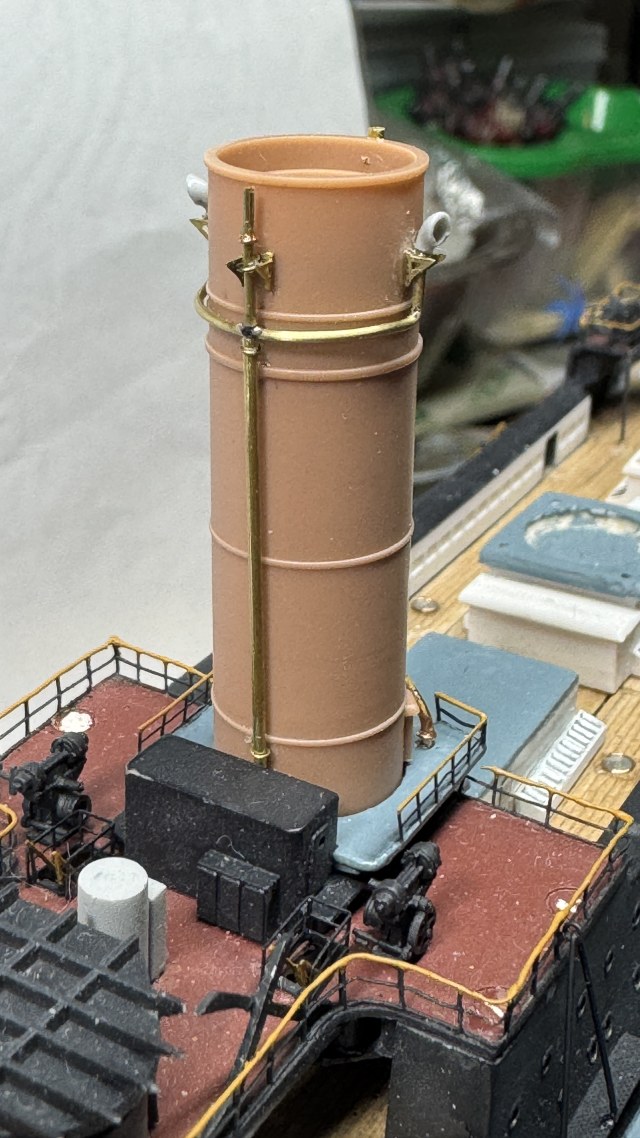

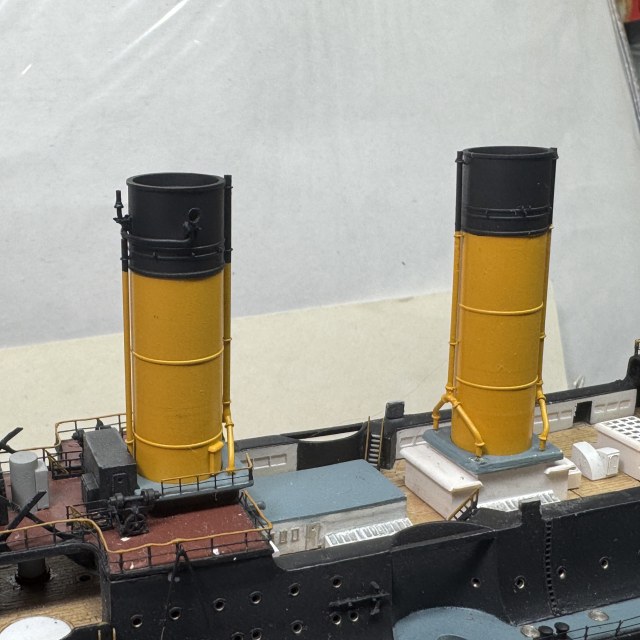

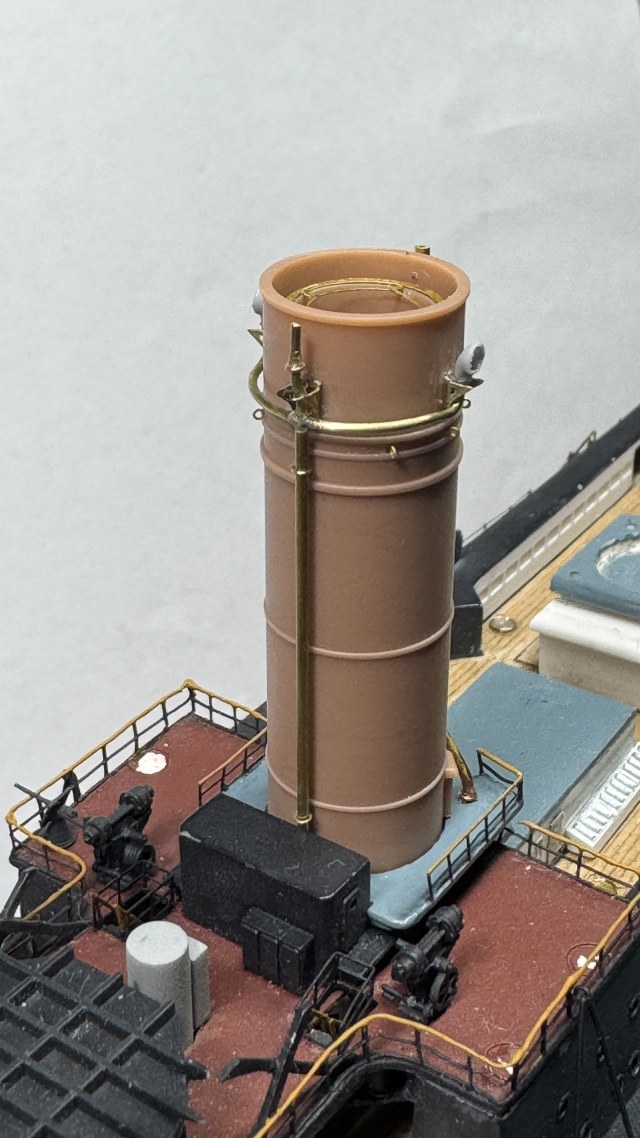

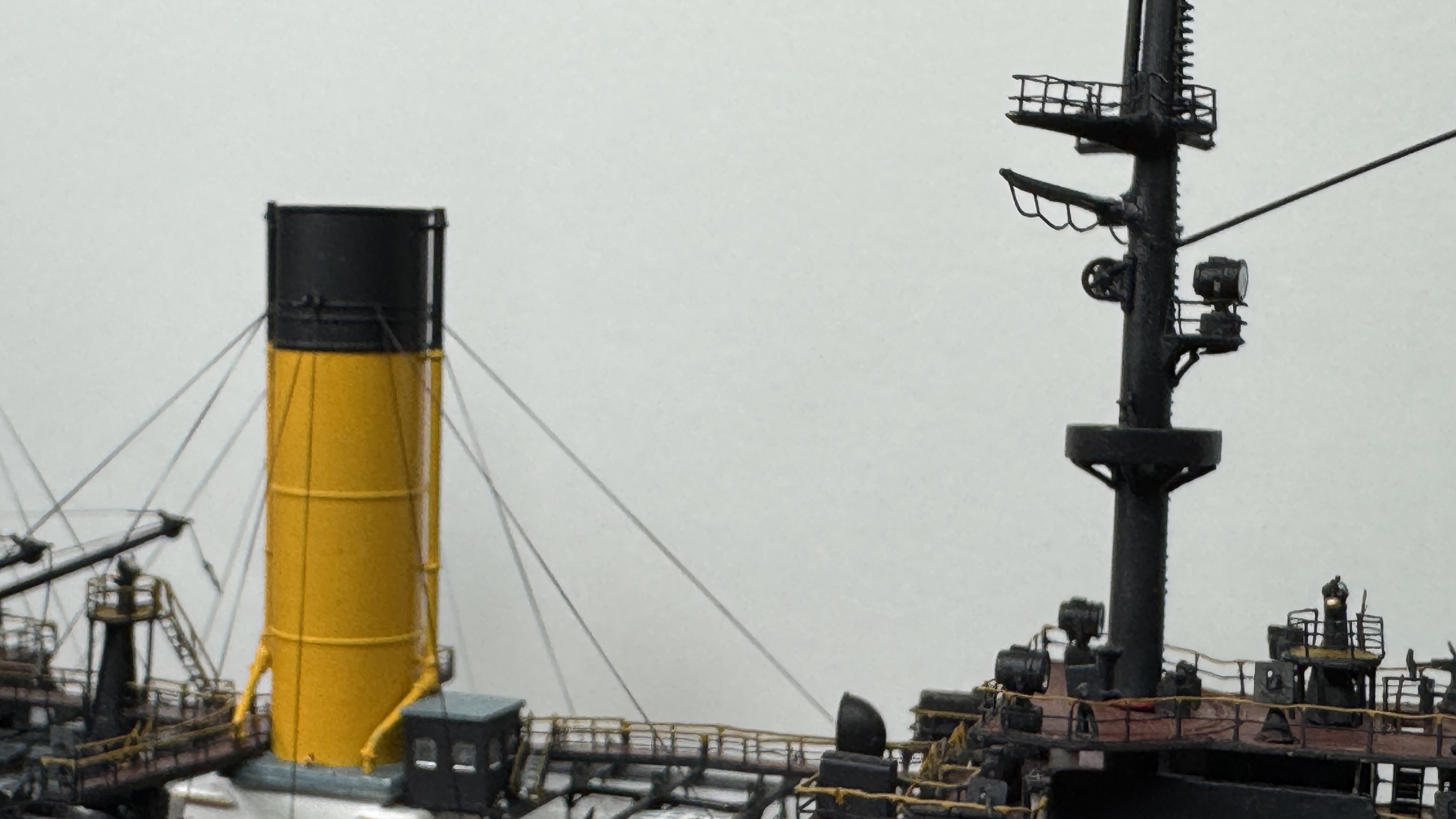

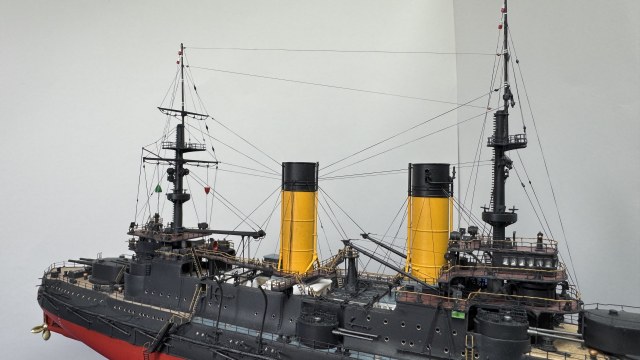

И окончательный вариант прикинул на штатное место

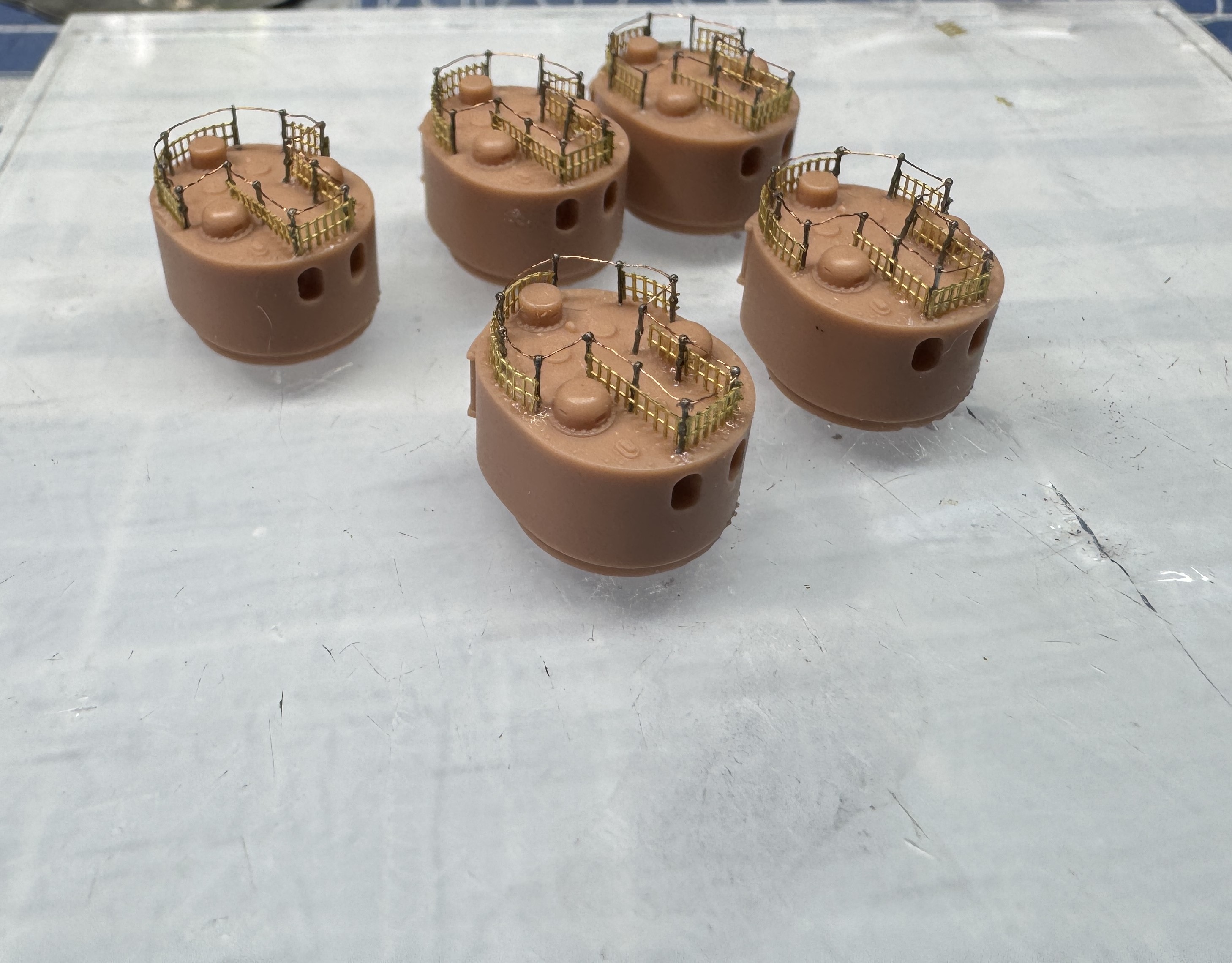

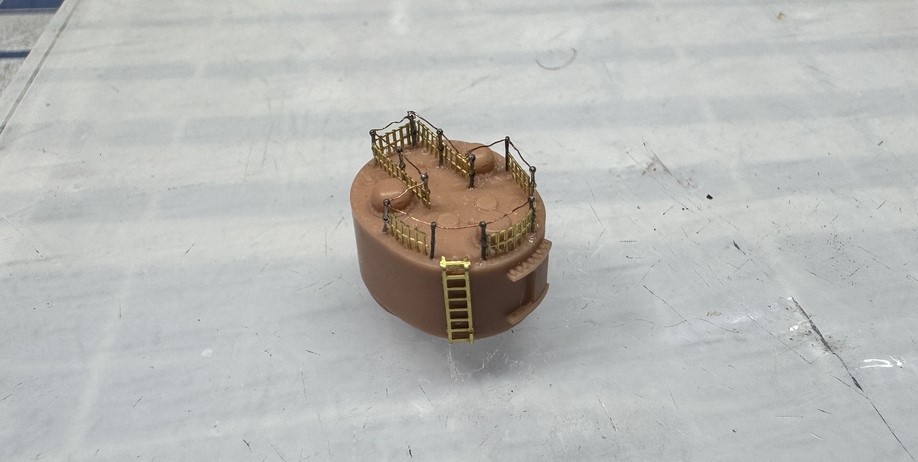

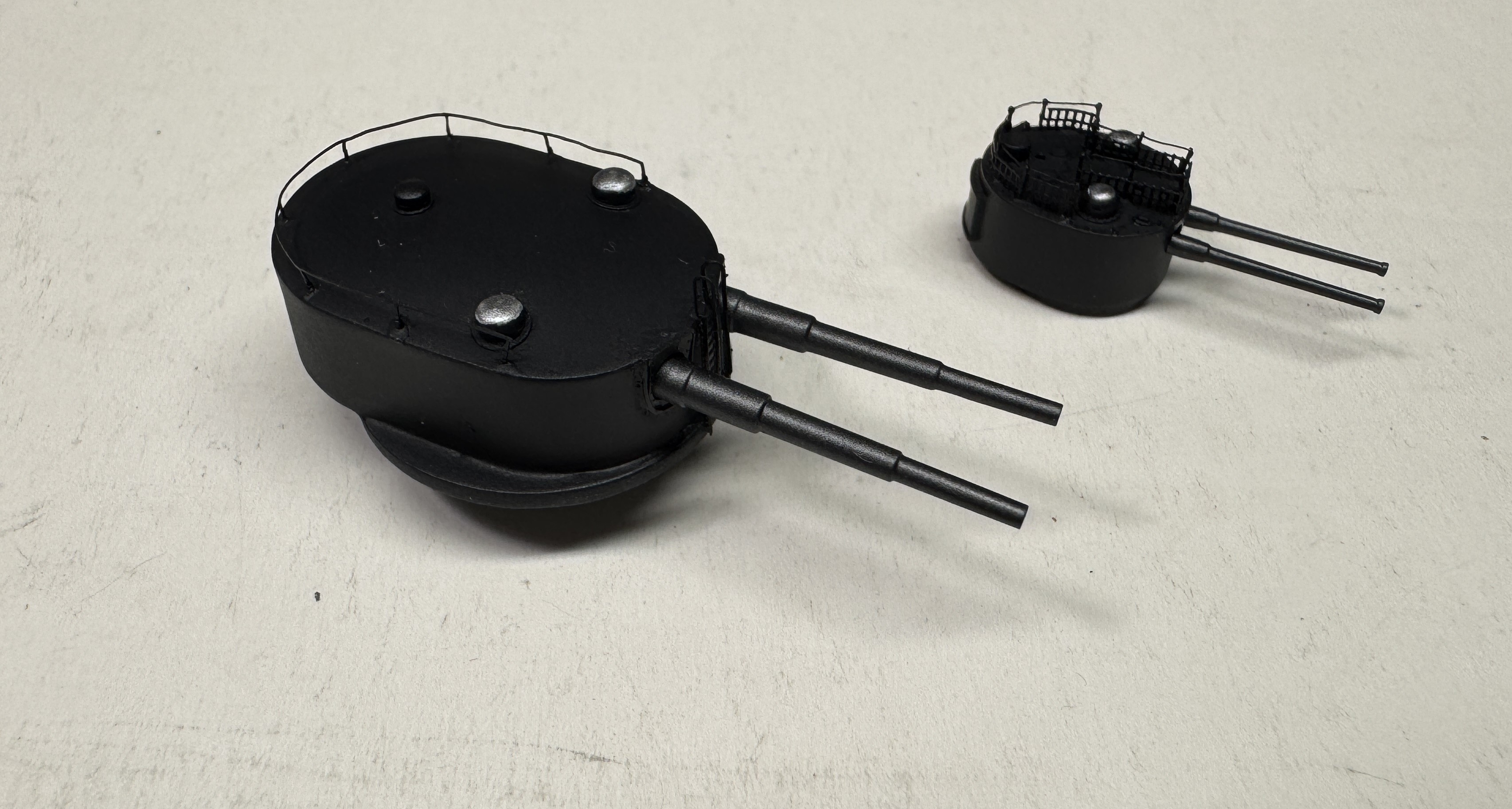

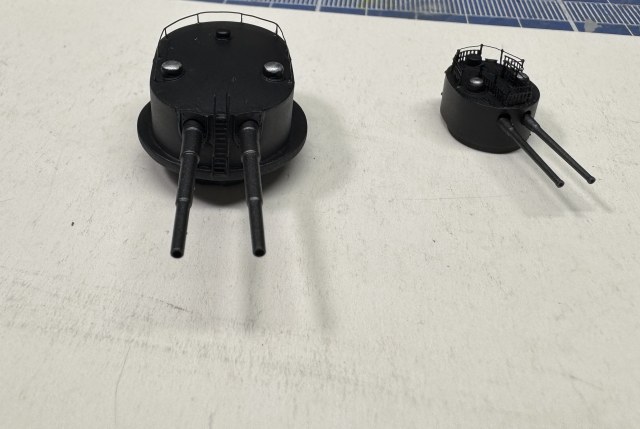

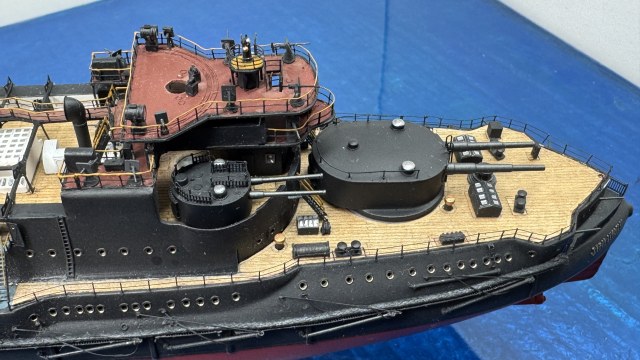

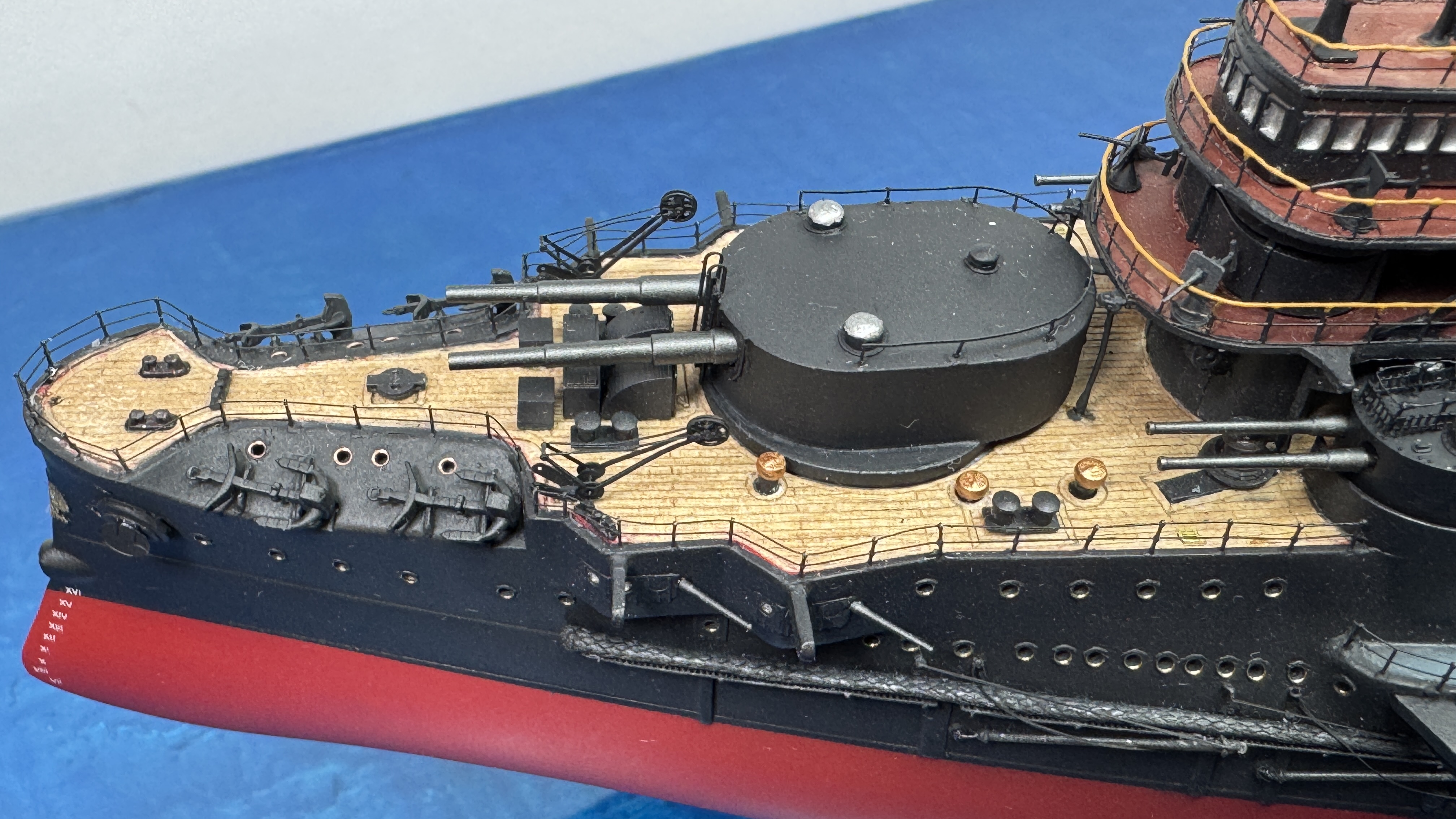

Юра привет. А стволы , за счёт чехлов, не длиннее получаются? Смотрятся в соотношении с башней как то длиннее , не симметрично . Или мне так кажется и так должно быть? Может их нужно глубже в чехлы , так сказать, засадить?

Стволы конечно же классные. Точёнка есть точёнка👍

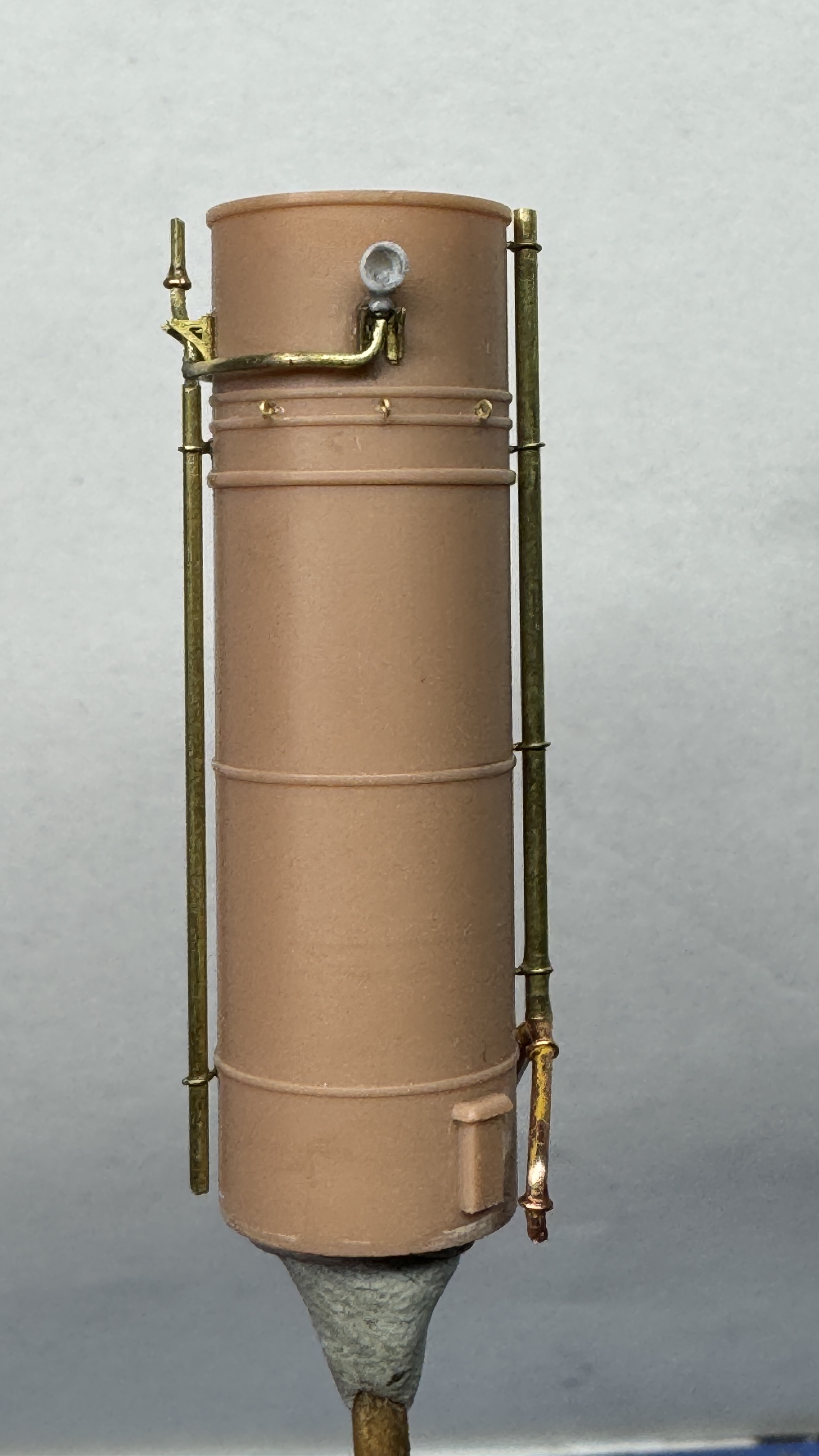

Продолжая стройку, занялся дымовыми трубами. Начал с первой дымовой трубы. Трубы будут из смолы, нарисованы и распечатаны Алексеем Селезнёвым (Рюрик). Трубки смятого пара - латунь. Уголки держатели для свистка и раструбов сирен, я взял из остатков травления для Авроры. К сожалению не знаю как правильно называется весь этот узел. Подскажите? Вот что мы имеем на прототипе

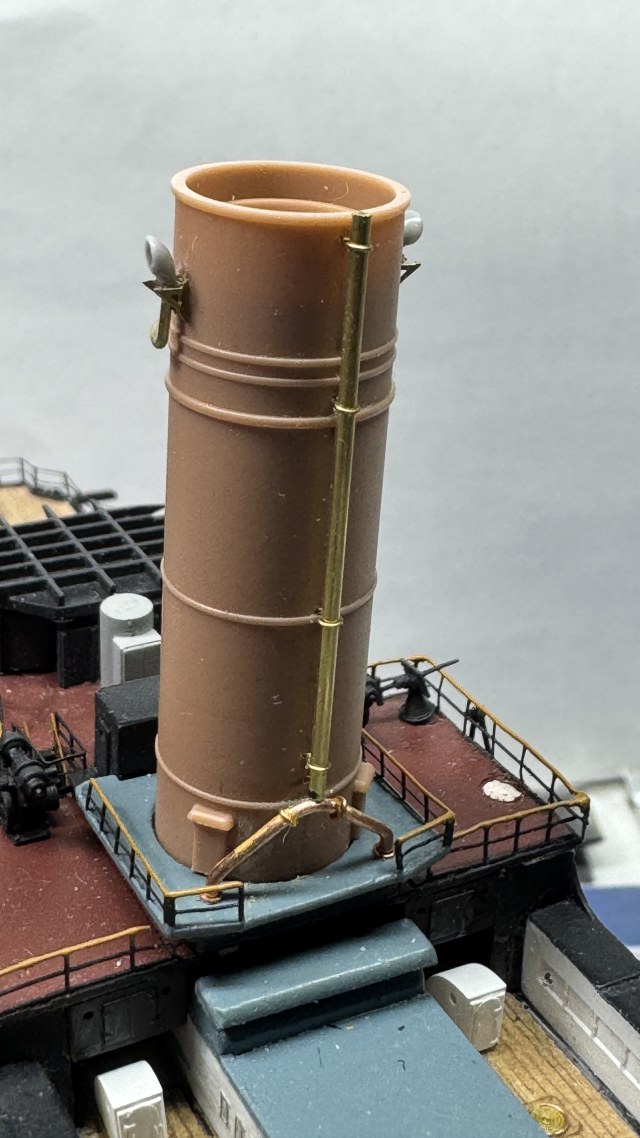

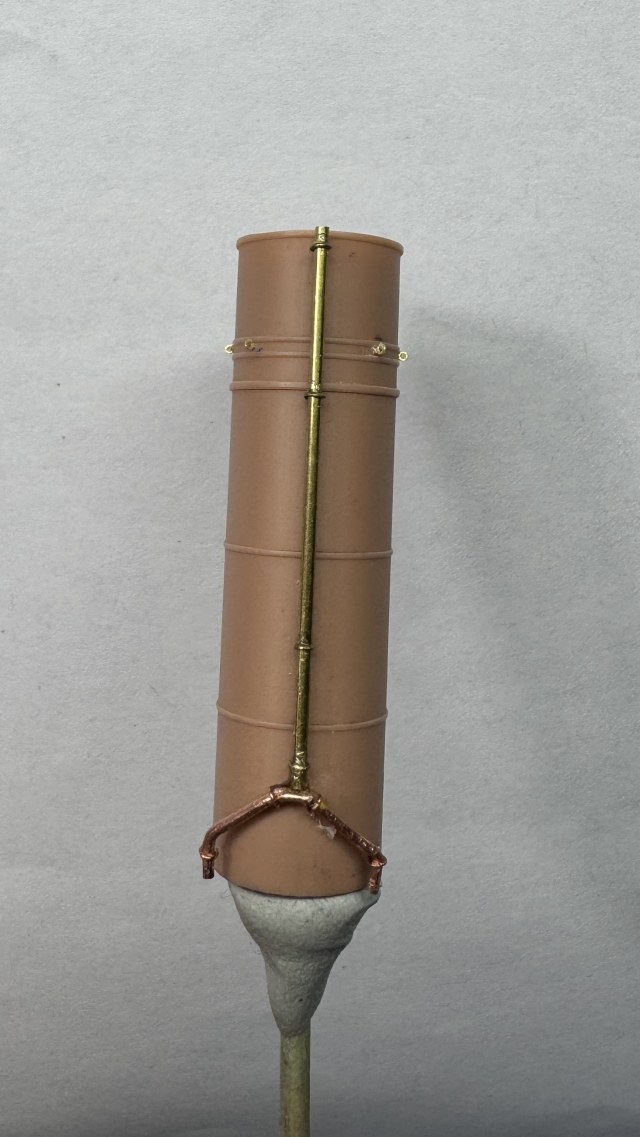

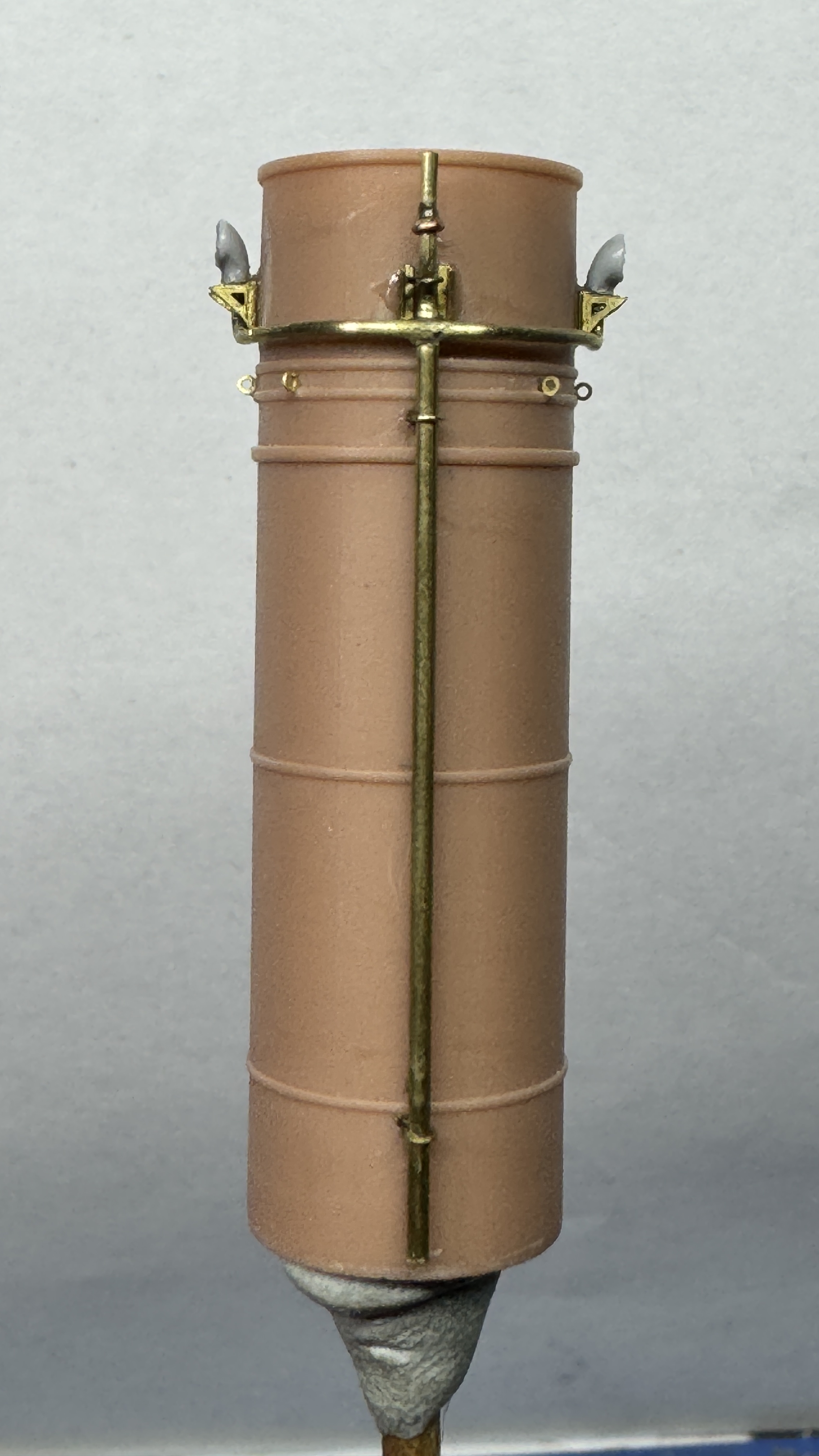

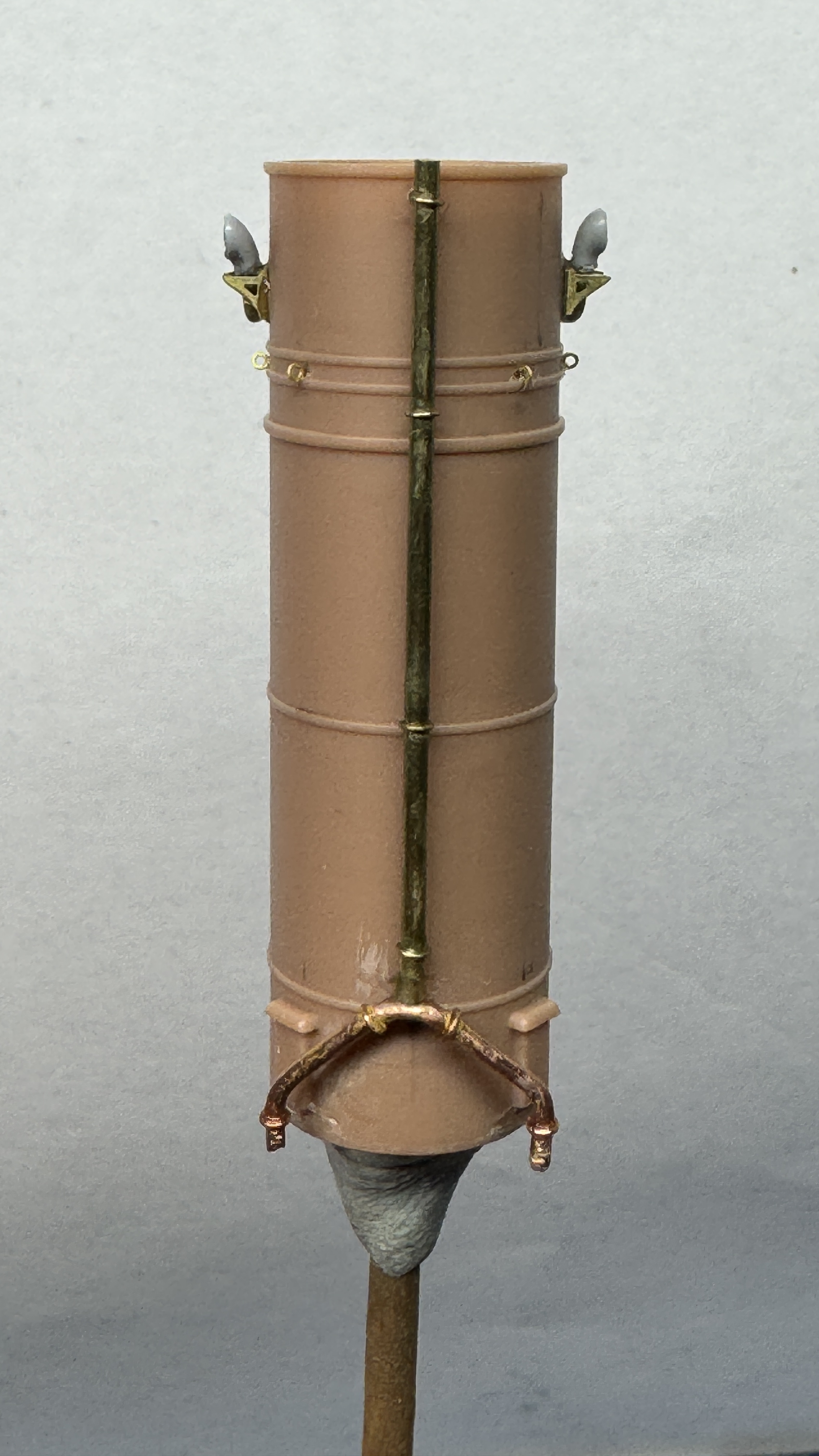

И Вот что получилось у меня

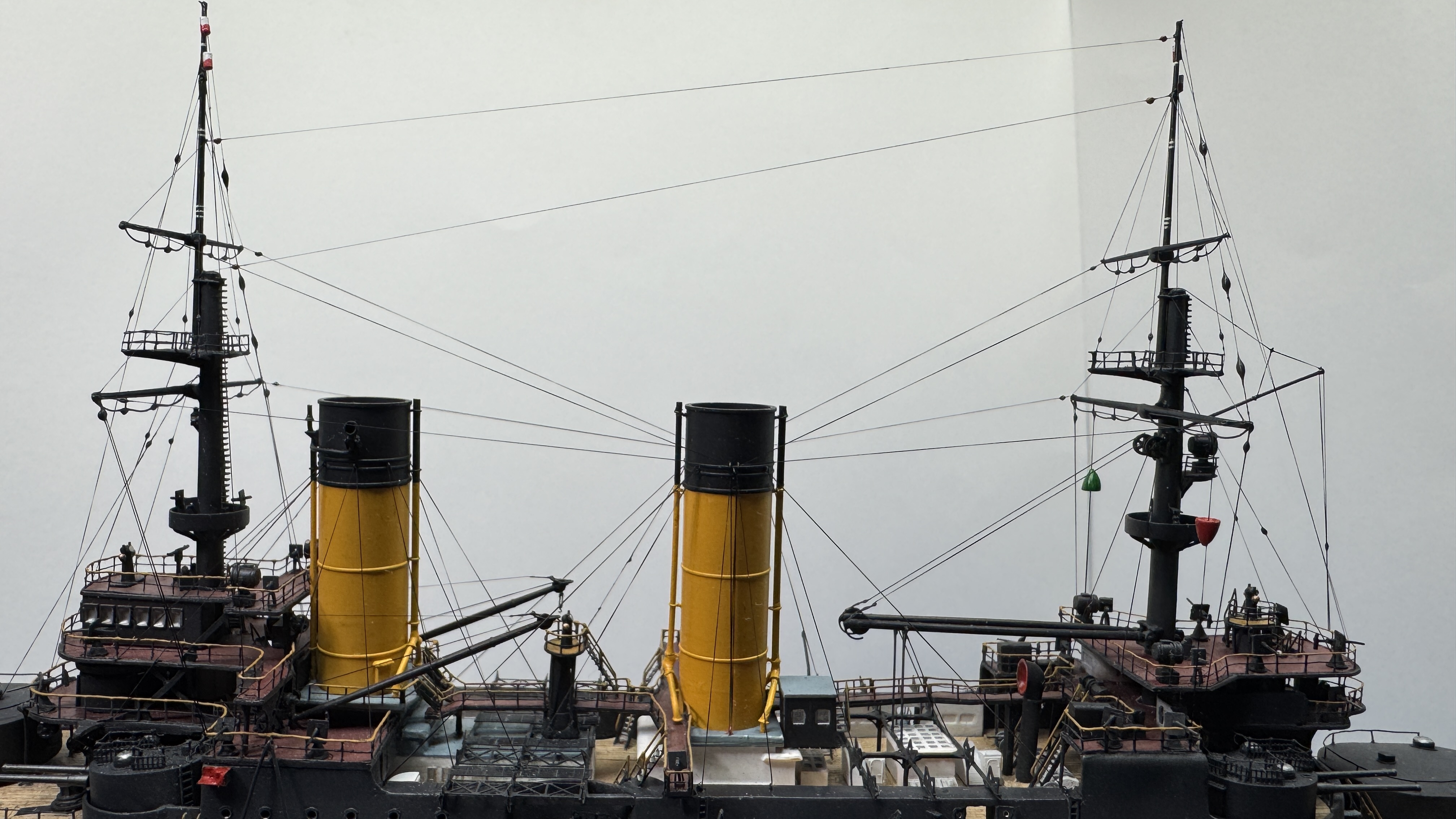

Прикинул на своё место на кораблик, вроде бы всё сошлось. Это не окончательный вариант, будет дополнения.

Fedot написал(а):

Поаккуратнее с ИИ

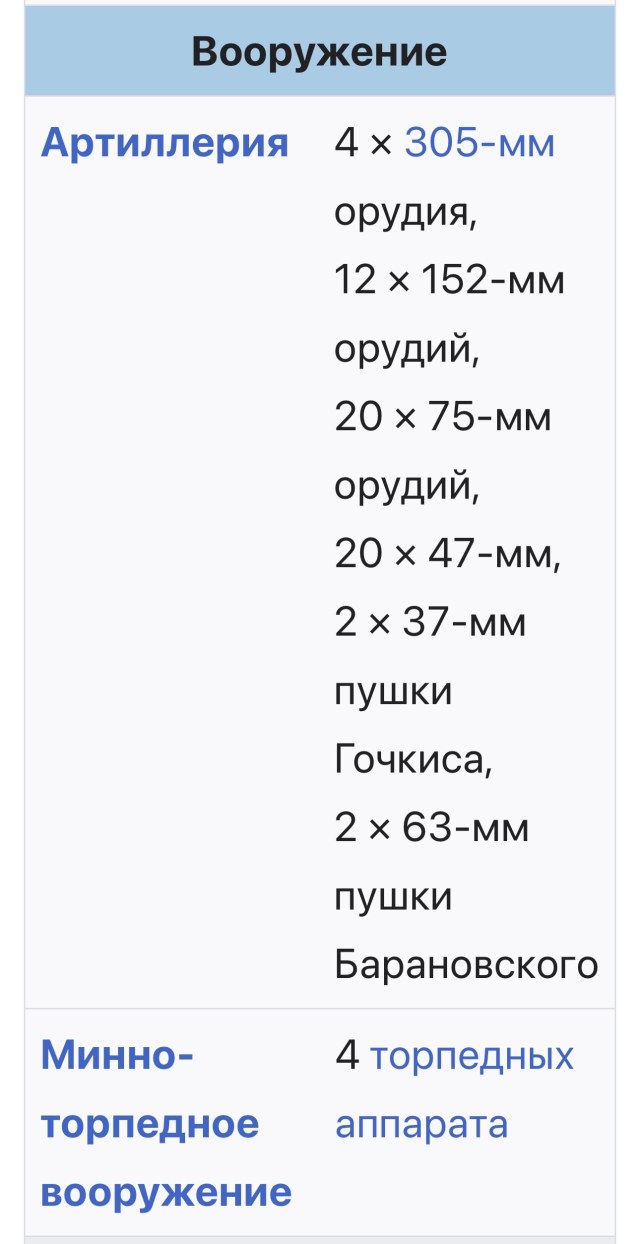

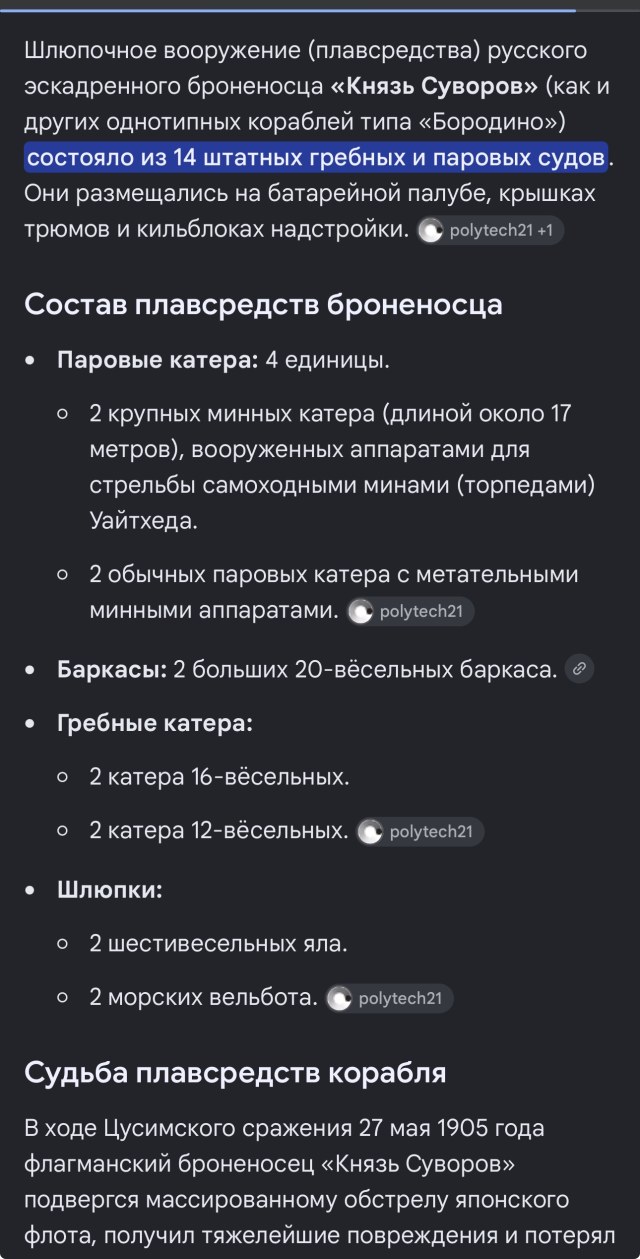

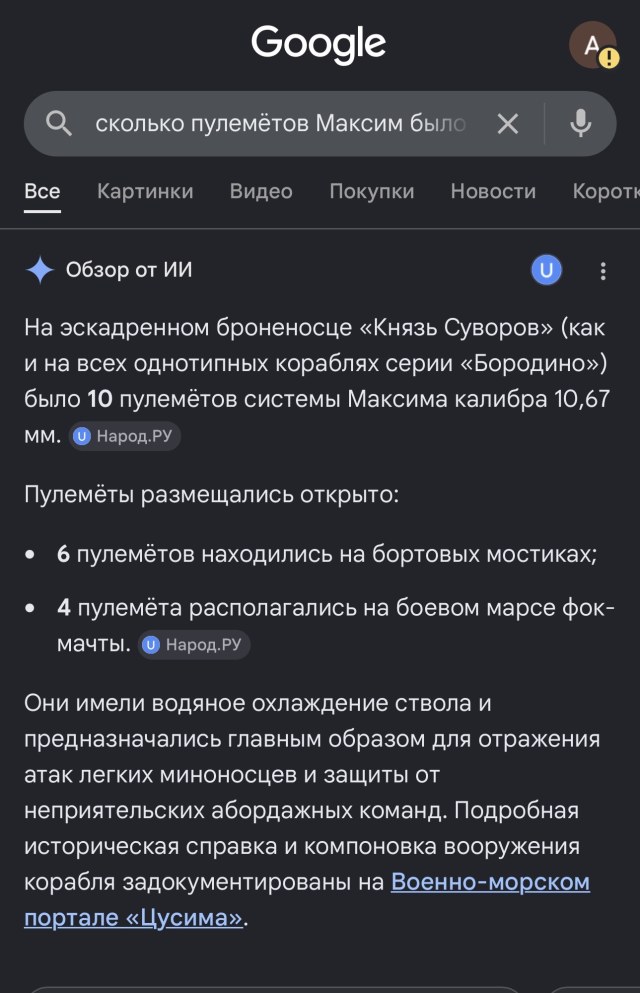

Хотел бы закрыть вопрос о вооружении «Князя Суворова». Я в топике о мачтах писал, сколько и где располагались пулемёты Максим. Ещё привожу перечень вооружения, что бы не поднимать этот вопрос. Вот что говорит Википедия

Юрий Рассохин написал(а):

Саш, замечание отзывается

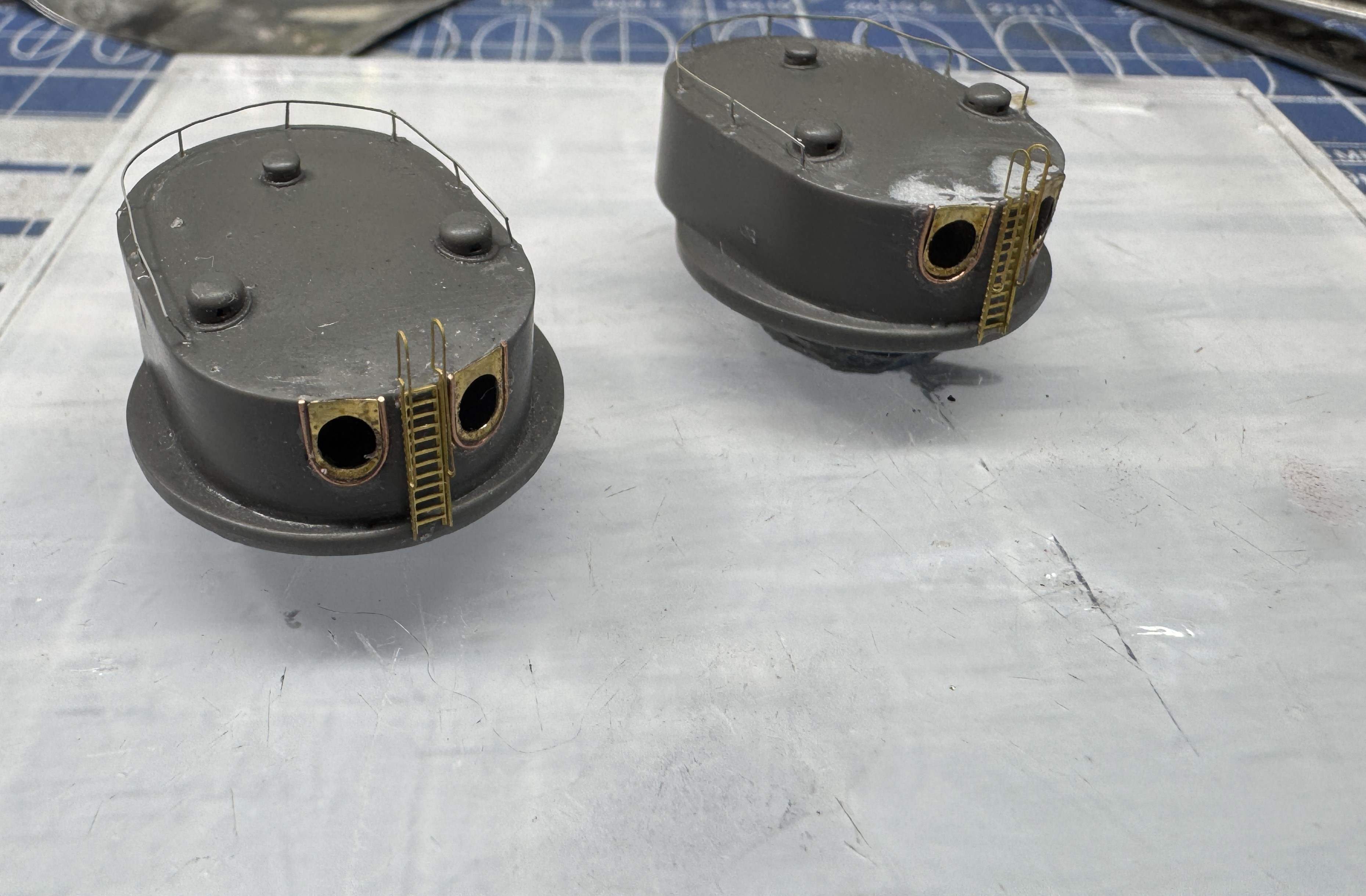

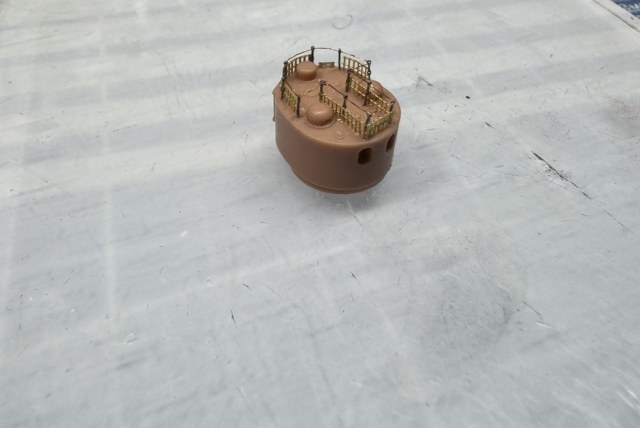

Юра привет. Это всё смола, кроме стеньг и верхних реев. Марсы наращивать не стал. Посмотри прототип, высота ограждения не слишком высокая.

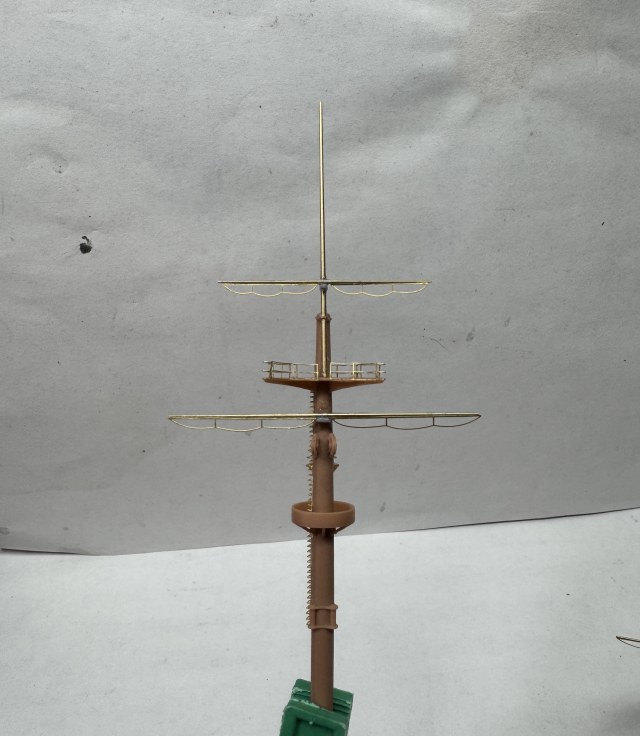

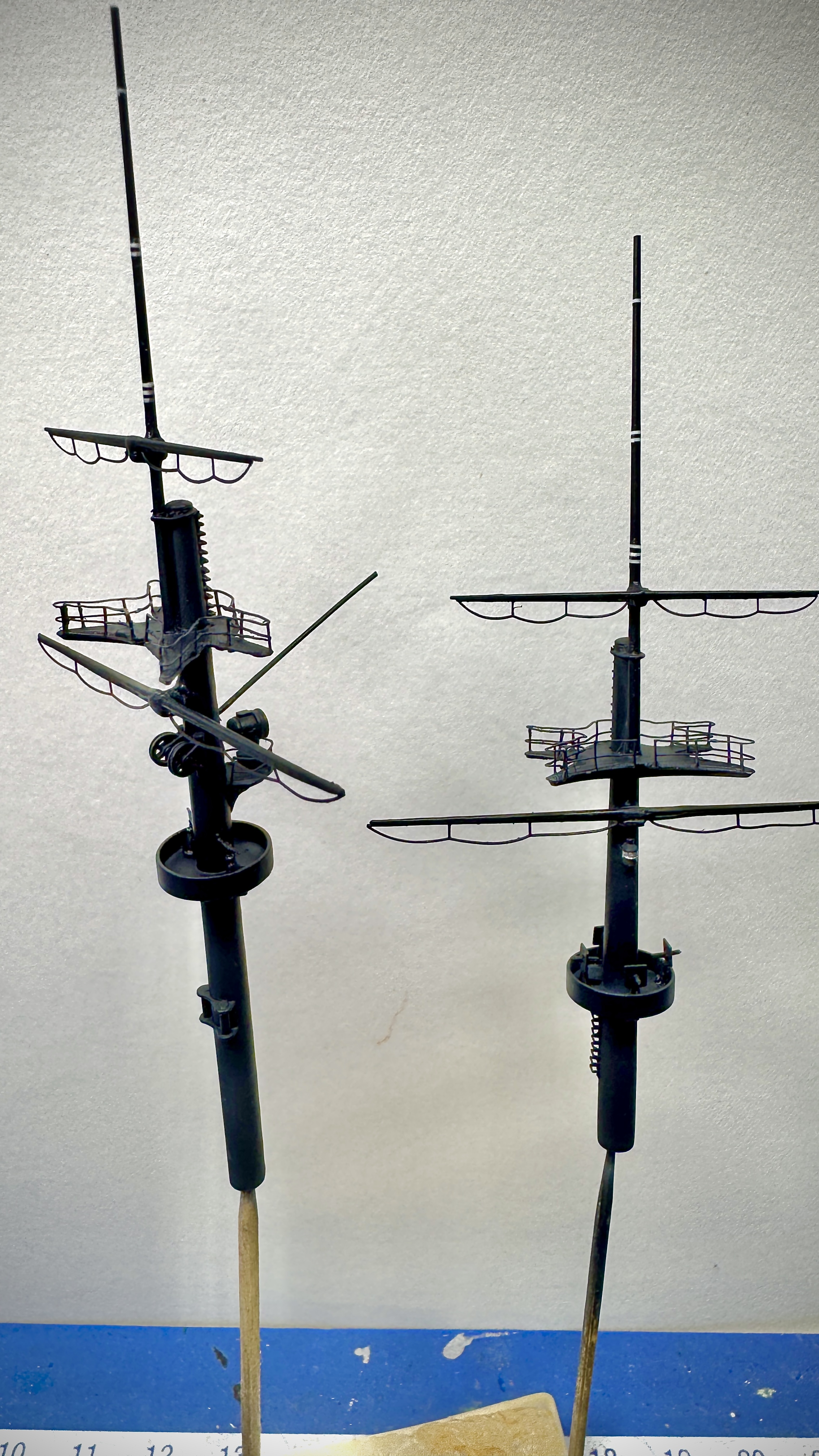

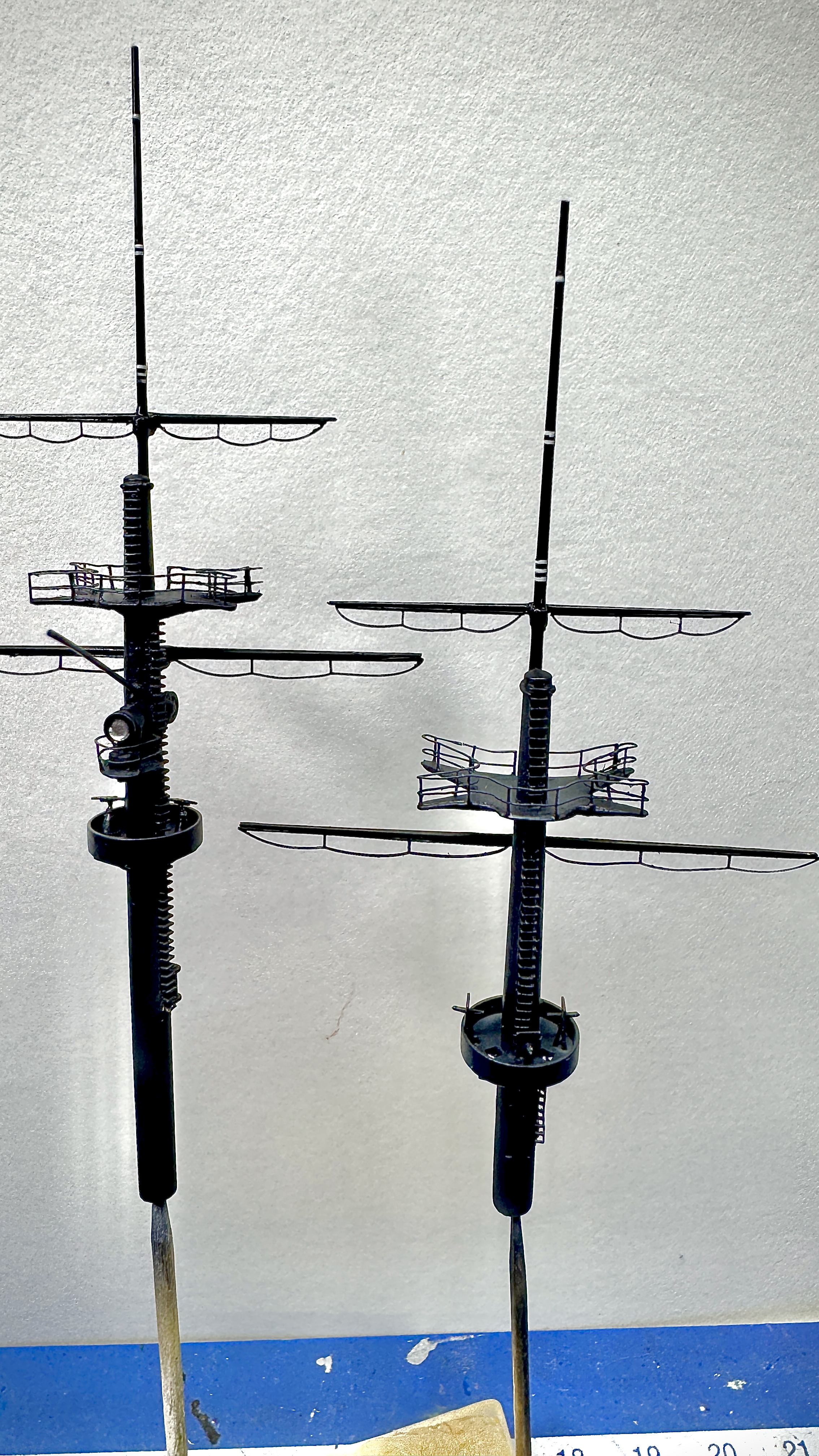

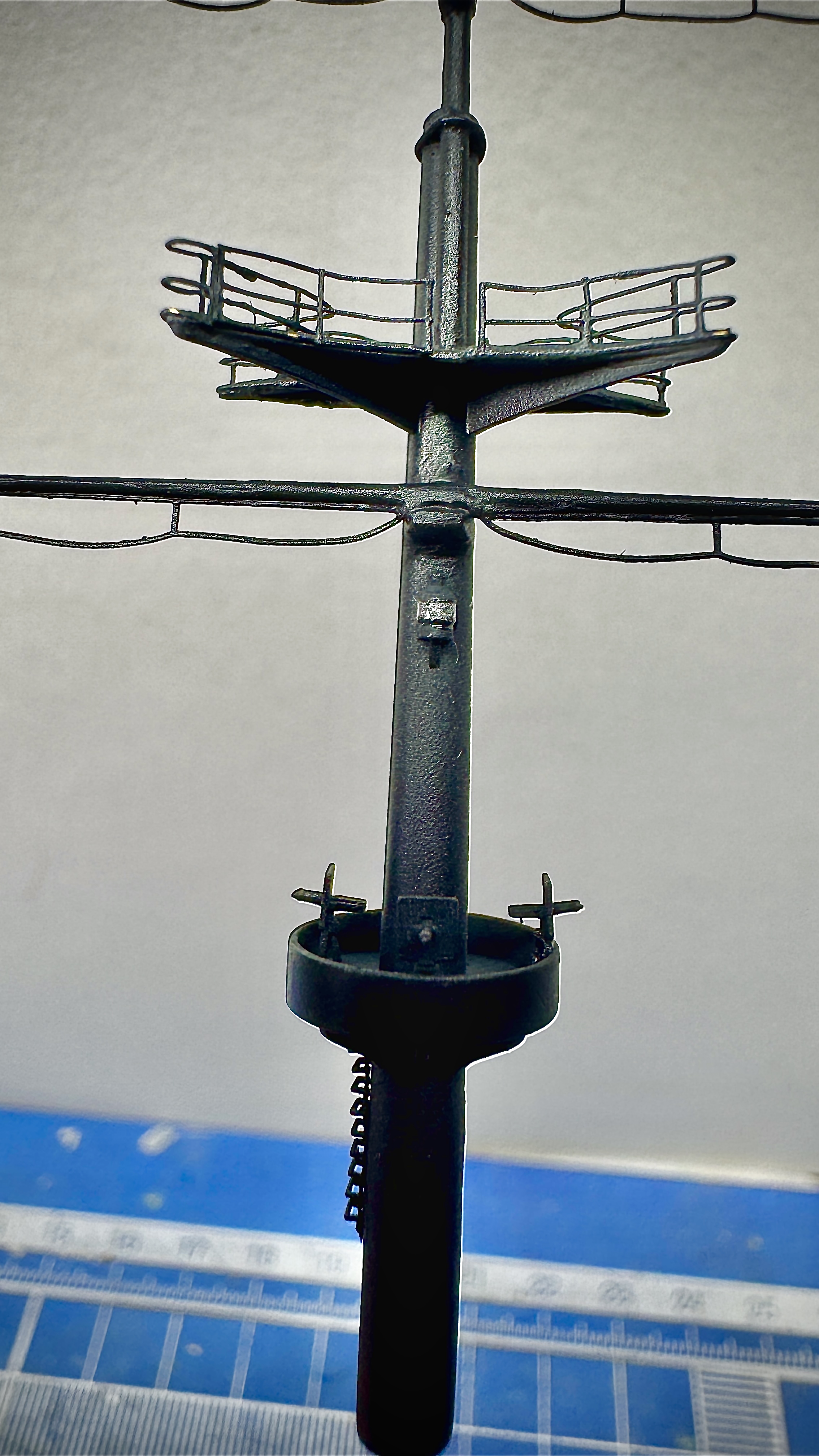

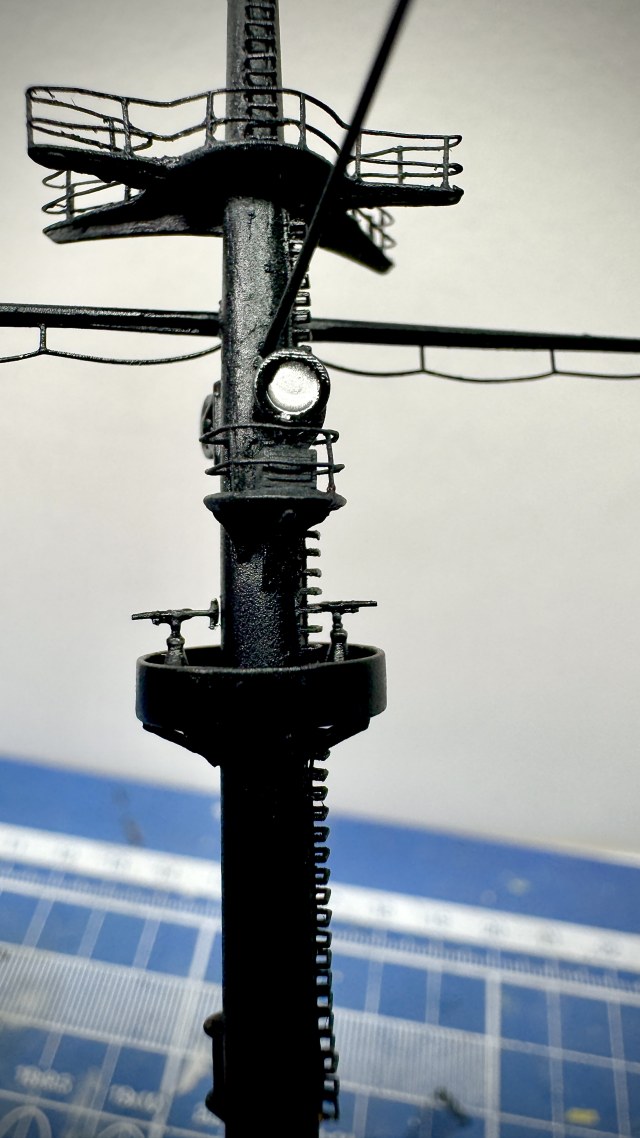

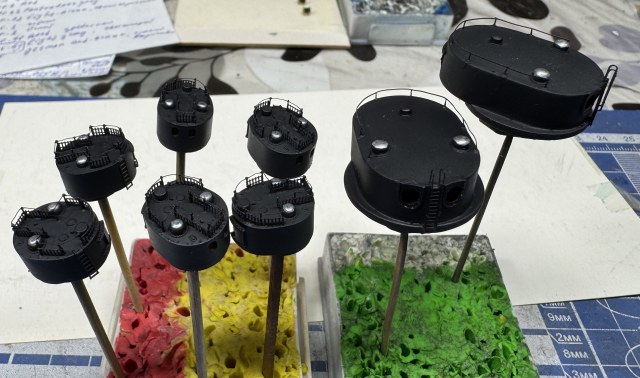

Сегодня закончил работу с мачтами. Разместил всё что на них должно быть.

Далее по порядку. На фок-марсе находились 4 из 10 пулемётов «Максим». Остальные 6 пулемётов размещались на носовом, кормовом мостиках, а также на крыльях переходного мостика по 3шт. с каждого борта. На Фоке так же размещался сигнальный фонарь, о котором мы столько говорили. Фонарь Ратьера

На Грот-марсе располагались два 37мм орудия Гочкиса. Под гафелем располагался кормовой прожектор на специальной площадке. С другой стороны мачты располагались шкивы тросов погрузочных стрел.

На стеньгах обоих мачт нанёс метки.

Остальное, такелаж, сигнальные фонари и прочее буду дополнять после установки мачт на корабль

Игорь ты прав насчёт травления. С копийностью в травлении совсем плохо стало. Могу подтвердить это исходя из травления к Бородино. Взять хотя бы крышки портов бортовых орудий.

Вот на фото хорошо видно, что фонарь стеклянный

Вот что нашёл в интернете

На фок-мачте броненосца «Князь Суворов» (как и на других кораблях типа «Бородино») располагался семафорный фонарь Ратьера (потайной или направленный сигнальный фонарь), предназначенный для ночной передачи сообщений и приказов с помощью световых импульсов(азбукой Морзе). [1, 2, 3]

Поэтому думаю нужно будет красить под стекляшку🤔

Спасибо Игорь, спасибо Александр!

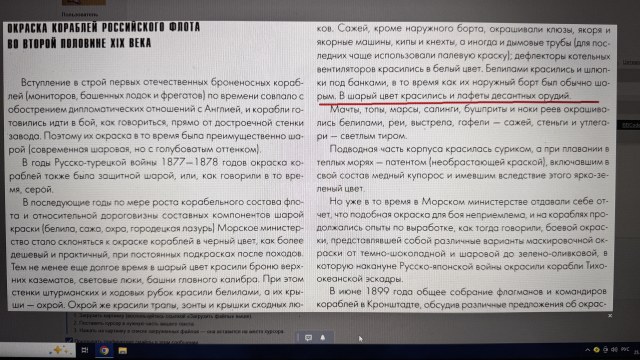

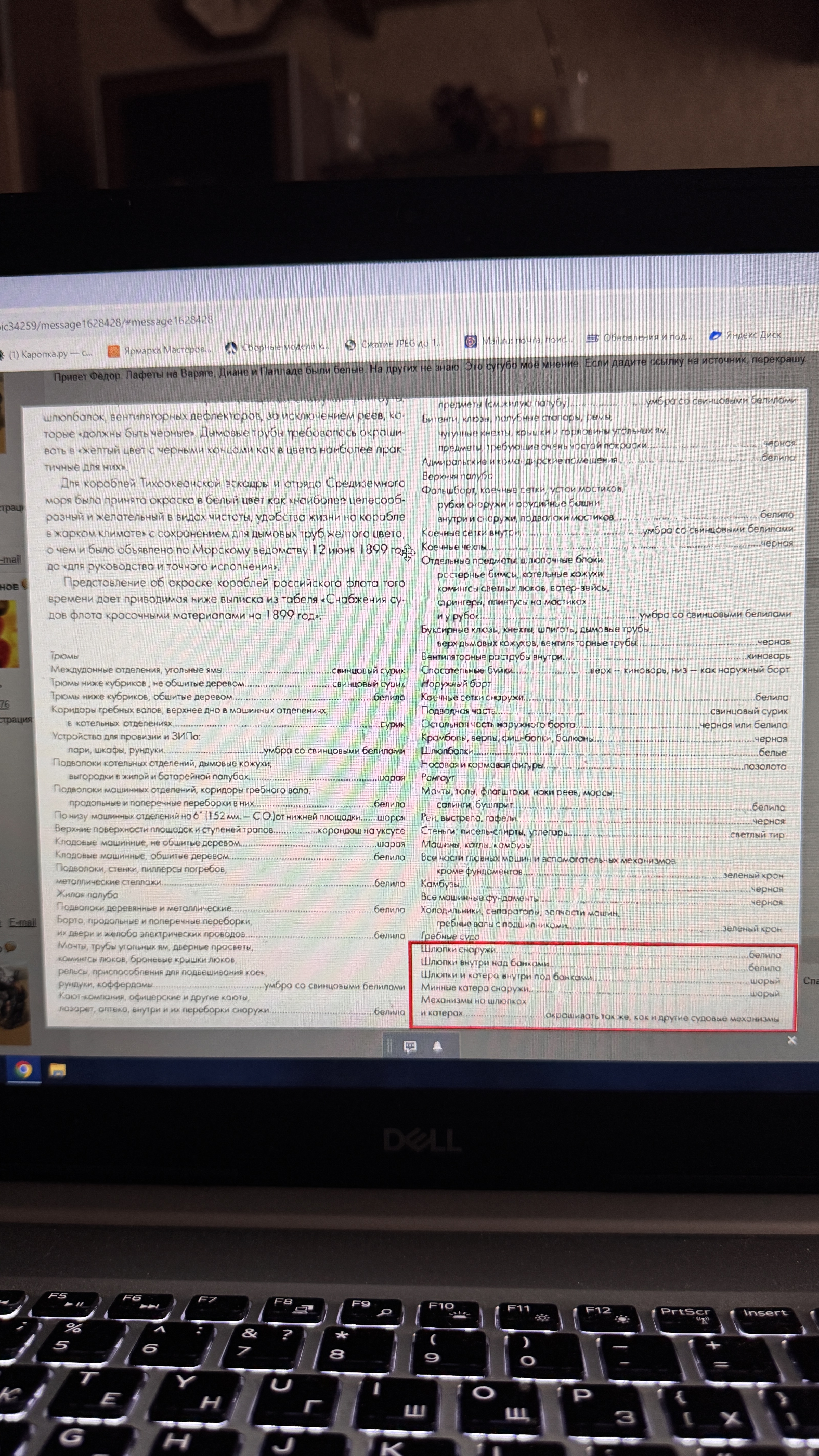

И всё-таки, в какой цвет красить фонарь? Саша я прочитал приведённые тобой выдержки🤔, но так и не понял. Исхожу , что нужно будет красить в красно-белый цвет
