Привет всем!
Продолжаю моделировать голову.
Долго, потому что тут не катит "я художник, я так вижу" - 3d принтер не простит халтуру. И нет корабельной отмазки "начинается трындёж, предъявляется чертеж"... и вообще вот фоточки на бересте до тогда-то/после того-то" : )
Сначала решил, что деталь мелкая и получится "побыстренокому", но потом мой мозг подумал, что внимание будет пристальное (как к этой сказке : )))

Alex Knot jr

Зачем вы спойлерите интересные моменты? Не надо так. Но при этом не говорите что сериал обрывается на полуслове и нужно ждать выхода следующего сезона : (

Может кто даст совет, тип смолы, время засветки

Советовал крепкую смолу тут

Пост для любителей сериала Экспансия (Пространство).
Для тех кто смотрел:
- если вам не понравился "обрыв" сюжета в последнем 6ом сезоне, то рекомендую продолжить захватывающее приключение и начать читать с 7 книги "Восстание Персеполиса" (но лучше с 4, см. ниже).
Для тех кто не смотрел:
- смотрите первые 3 сезона и далее читайте с 4 книги "Пожар Сиболы", потому что авторы сериала стали сильно искажать события книг и к концу 6го сезона всё запороли.

Начало 1го сезона смотрится с натяжкой, потому что актёры ещё не втянулись и слегка не доигрывают - надо перетерпеть (поначалу ГГ бесит тем что он "Джон Сноу" на минималках).
Но к середине сезона всё становится очень убедительным и великолепная научная фантастика доставляет огромное удовольствие (например наглядно показано как поведёт себя артериальное кровотечение в условиях невесомости).
Если вы достигли конца 3го сезона можете дальше не смотреть и поставить финальную точку в этой захватывающей истории. Но я гарантирую что вы не пожалеете о прочтении книг (их всего 9).

Если нравился ведущий Джереми Кларксон, то рекомендую шоу "Ферма Кларксона".
Повествование весьма специфическое - я бы сказал стариковское, но под сбор моделек очень заходит : )
Если вы не знаете этого человека, то лучше вообще не включать : )

Доброго времени суток!
Моделирование продолжается - в основном внутренние работы с каркасом и оснащением. Визуально продвижение не особо заметно (но суслики жирные ; )
Доделал барабан с размещением смешенного боекомплекта, но ещё не устанавливал "под хвостом".
Публикация работ на буржуйской артстанции показала, что людям больше нравится песочный окрас : )

Для поклонников "Любовь, Смерть и Роботы" (4 сезона), рекомендую сборник "Секретный уровень" (Secret Level).

Когда я увидел что админ-корабел-стоявшийуистоков подтирает на форуме критику и неудобные разговоры, при этом объясняет тем, что "так и быть, приберу тут за вами"... то я перестал что либо писать.
А тем более "напечатать на 3д принтере, но это уже немного не то", то и пусть всё протухает "курсом в галерею" : )))

Печаль!
Однажды молодой паренёк подошёл к Мистеру Осборну и восхищённо сказал: - Я фанат вашего шоу много лет, но недавно узнал что вы ещё и хорошо поёте!
Почтенный металюга обиделся до глубины души!
Надеюсь Там ничего нет и больше никто Его не огорчит!

На разработку с нуля адекватная  цена 8 тыс. руб.

Добрый день!
А это цена с передачей исходников модели заказчику или просто создание, без потери права на дальнейшее тиражирования вне заказа?

Раз уж заговорили про временные петли-линии и тд, то советую:
"Врата Штейна" аниме-сериал (парочка первых сезонов и душевная полнометражка, зайдут на ура).
Это лучшее что я видел про временные парадоксы и заигрывания с неизбежностью событий!

PS если вы презираете аниме, то не надо тут писать какое это всё гавно "не смотрел но осуждаю китайских сейлормунов" : )))

При контроле и "подчистках", дальнейшие обсуждения в теме, теряют смысл.
Одно "несоответствие" показали на фото, но тема подчищена.
Какой смысл просить что-то показывать : )))

Поздравляю с окончанием постройки! Буду ждать новую сказку: )

Saluza Secundus

Спасибо!
Я имел ввиду что объектив телефона сильно подчёркивает шагрень, а визуально особо не видно.
Так грунтовать я конечно не буду, просто хотел перекрыть чёрный пластик на котором вообще ничего не видно.

Всем привет!
Изделие не готово, а похвастаться хочется (смело критикуйте )
Продолжаю доделывать вооружение Парабутуса - добавил деталей, к модели в посте ранее.
Перемоделил свой масштаб в 1/72, но практическая печать показала то, что я промазал до 100го : ( Но так даже лучше, потому, что модель уже раздулась до пугающих размеров (полка в шкафу не вместит и это уже приговор для моделиста).

Для Тельсона (электромагнитное орудие в хвосте) разработал “снаряд” с системой Паппус, побаловался анимацией работы механизации и решил напечатать для примерки.
В закрытом состоянии вообще нет проблем. В открытом я собрал одно “крыло” с двигателем : ) “Батут работает!”(c) ну не рогозина же мне цитировать : )))

Конечно не будет двигаться в таких размерах, но собирается как было задумано.
Печатал в вертикальной ориентации, под прямым углом к столу - для тех кто не в теме печати поясню, что это считается проблемой для принтера (усадка смолы и искажение размеров и отверстий). Но с "хитрой" смолой под заказ, всё идеально распечаталось!

Этот пост пишу для того, чтобы показать, что можно напечатать элементы в 2 раза изящнее, чем самая тонкая поддержка (Light) и собрать воедино : )
Фотополимерка всегда была хрупкой, но оказывается мелкая моторика рук и хорошая смола могут преодолеть всё : )
Прошу понять что это эксперимент - собрать и покрасить без поломок, будет трудно. Но как демонстрация фотополимерной печати, вполне годно.
Не удержался и собрал всю конструкцию, капнул клея, грубо "на отвяжись" пшыкнул грунтом из баллончика (в реальности не видна такая мерзкая шагрень). Теперь заморачиваться подетально не буду - проще печатать сразу в сборе (уж очень мелковато).

Спасибо что читаете мою сказку! Для меня это очень важно!
PS Забыл упомянуть что боеголовки будут сменные и номенклатура боевой части будет обширной : )
PPS Странно что мне не пишут - А я бы из проволочки (припоя) так не нагнул бы, а я из литника так не вытянул бы, а я из картона так не настыковал бы, а я из папиросной бумаги... шучу конечно, но иногда подозреваю что 3d принтеры сильно недооценивают : )))

Привет всем!
Сегодня будут подробности про “снаряды”, посылаемые во врага, электромагнитными силами, хвостового орудия (Тельсона).
Ранее, почти полтора года назад писал про это, но окисление в атмосфере этой планеты не способствует вдохновению : )))
Для тех, кто забыл или тех кому всегда было пофиг – “снаряд” разгоняется Тельсоном, затем в районе поиска цели раскрывается система Паппус и “снаряд” барражирует на любой высоте в плотной атмосфере.
При нахождении цели (встроенными средствами или внешнее целеуказание) боеголовка отделяется и запускает собственные двигатели для скоростного преодоления ПВО противника.
P.S. После 3D печати вся механизация будет собираться без клея (но видимо уже не для коробки : ), хвостовое оперение "тройная Лямбда" в раскрытом состоянии необходимо будет приклеить.

Не скажу про Компас, но вижу что все грани (треугольники) имеют одну группу сглаживания Smoothing и это плохо для графических программ, которые преобразовывают (разбивают) полигоны (4х угольники) на грани (треугольники).
В программе в которой я работаю (3dmax) именно такие артефакты возникают при конвертировании полигональной сетки (mesh) в треугольную сетку (poly).
Если в Компасе вы моделировали геометрию с помощью кривых, то тем более всё исказится.
Скорее всего при сохранении в формат STL происходит это самое кривое конвертирование - рёбра треугольников (edge) дают эти искажения.
Нужно смотреть исходный файл - как там разбито на грани и попробовать сохранить в OBJ как и сказали выше.
Ну и ещё как вы отверстия делали, если булевым вычитанием, то нужно проверять всё глядя на полигональную сетку с отображением рёбер.

Однако есть одно но, нарезку после свежих версий ВоркШопа не понимает мой Моно Х

Да забыл сказать что версию не выше Workshop V2.1.30. Более поздние версии не рекомендуют ставить – китайцы наняли-купили непонятных рукожопов и получили сомнительную смену поколений слайсеров V.3.
Рад был помочь : )

Выскажу свой опыт с фотополимерником “Anycubic Mono 4K” (для более новых принтеров мой опыт тоже подходит).

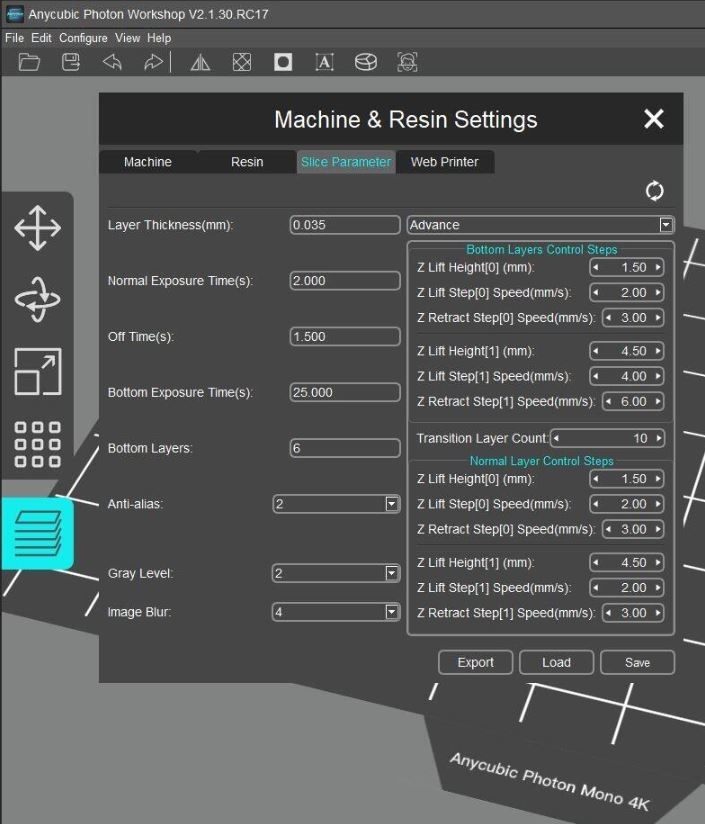

Пользуюсь слайсером “Anycubic Photon Workshop V2.1.30” (в других слайсерах тоже ставьте настройки, показанные ниже).

Ранее пользователь Lucky поделился списком неудобных для него моментов.
Ответ: Правильные настройки слайсера позволят исключит эти трудности!
Расскажу подробнее как это взаимосвязано.
1.     Обращаю ваше внимание:
- Layer Thickness: 0,035 (35 микрон размер пикселя матрицы)
- Transition Layer Count: 10 – позволяет принтеру плавно изменить жёсткий засвет от первых Bottom Layers к обычным (меняем на вкладке Advance, её не было на слайсере V2.1.24 у Mono X)
- Off Time (s): 1,5 (не менее!)
2.     Если правильно настроены время засветки слоёв и время подъёма стола между слоями, то не будут образовываться “медузы” от паразитного пересвета.
3.     Правильно расставлять поддержки перед нарезкой – если все нависающие детали подкреплены поддержкой, то на плёнке не будет оставаться запекшихся элементов и смолу не надо сливать и чистить плёнку в ванночке.

ВАЖНО! На данных настройках я печатаю разные смолы и дешёвые и дорогие (прочные и тд). Проблем нет вообще.
Смола стоит в ванночке неделями и простое перемешивание перед печатью убирает расслаивание.
После снятия печати, протираю стол принтера и сразу запускаю следующую печать.
Принтер калибровал всего один раз (если часто переставляете, то калибруете).
Не пользуйтесь водосмываемой смолой – это вонючее говнище, которое не имеет нормальной точности печати и создаёт вам “те самые” проблемы на плёнке в ванночке.

В итоге отпадает необходимость смотреть в ванночку и выяснить, что там прилипло или отвалилось в процессе печати:
Не надо:
- постоянно сливать смолу из ванночки;
- процеживать;
- вытирать всё вокруг от капель смолы;
- лишний раз нюхать смолу и спирт (для промывки всей этой грязи
- следить за температурой в комнате с принтером (у меня принтер стоит в туалете
- и т.д.
Я без проблем совмещаю печатника и моделиста конструктора : ) Чего и вам искренне желаю!

Привет друзья!
Долго сказка сказывается, а дело ещё дольше делается : (
Буду публиковать прогресс в режиме “было-стало”.
Долго не мог решить, как моделировать броню за “головой” Парабудуса.
Вот наконец-то всё сложилось в муках творчества.
Сделал “парковочные” захваты для оружия, во время движения.


Ругань потёрли - хорошо. А высказывания по делу и вопросы по существу зачем убрали? Там не было оскорблений и нарушений правил. Вопрос риторический. Ценность общения в этом разделе форума отправилась "курсом в галерею" : )))

Алекс mr.Diorama

Возьмите смолу получше (например POM-like) и ничего ломаться не будет. Она конечно дороже водосмывайки, но тут и задача не ради экономии : )

супротив "туннельного синдрома"

Если вам только мышку, то рекомендую Logitech MX Vertical - выглядит экзотично, но удобно очень! Используется простой принцип "положение рукопожатия" - получается что нет перекручивания в основании ладони и нервы не пережимаются.
Если будут предлагать Logitech Lift, не соглашайтесь, она хуже по параметрам беспроводной связи, емкости аккумулятора и тд.

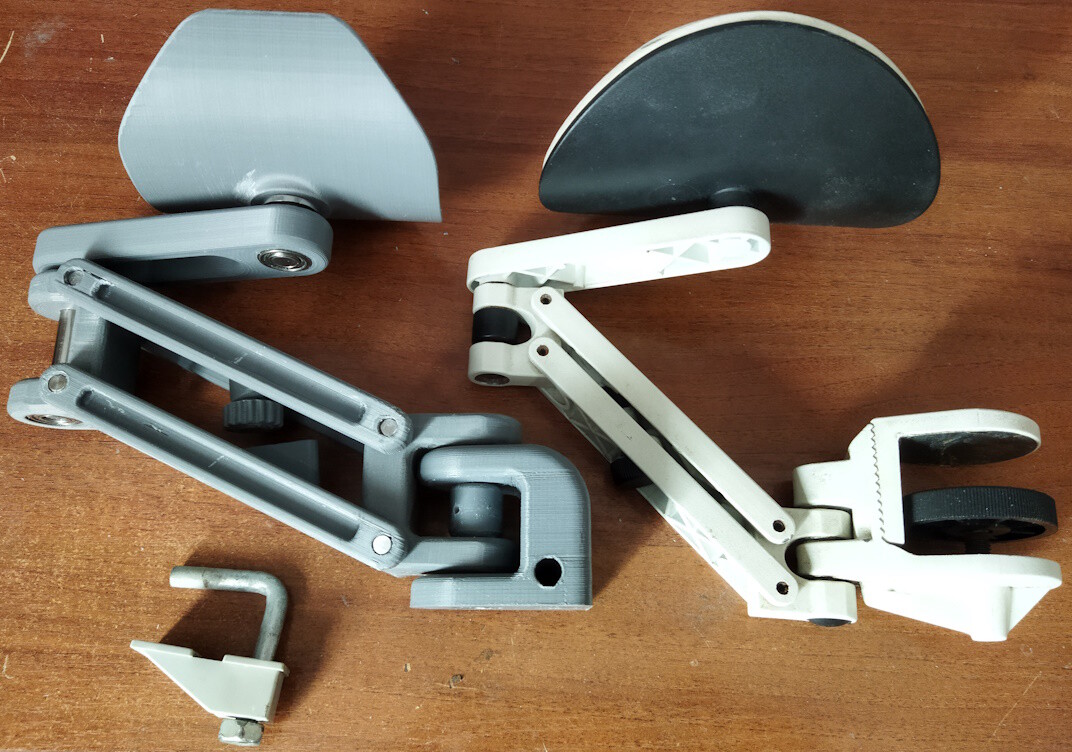

У 3Dпечатников было обсуждение Подвижная поддержка руки. Не без юмора конечно, но кому-то реально нужно.

Кликаем по превьюшке, колёсиком мышки и смотрим картинку без простыней на километр : )
А вот картинки прикрепленные из ВКпомойки это да.... рабочие прокси вообще не пропускают : )

Ну, сам же и отвечу

Пользуюсь смолой, которую продавец заказывает в Китае на фабрике, по своим требованиям. Не реклама (там штучный товар).
Молотки не печатал, "крепкости" для моих моделей хватает.
Фотополимерная смола POM-like
Если интересно , то статьи продавца почитайте там.

Считаю что двух разделов "Бред" и "Разное" вполне хватает.

Спасибо за ваш ответ!
Водосмывайкой Аникубика не пользуюсь - для моих задач очень хрупкая и сильно воняет (по сравнению с другими видами смол).
Ну и само собой её нельзя смывать в обычную канализацию : )
С удовольствием погляжу на финальный результат!

Приветствую!
С удовольствием наблюдаю за моделированием.
Очень жду печать - хочу посмотреть на мелкие элементы.
Сам неоднократно сталкивался с тем, что приходилось "переразмеривать" мелочёвку, потому что получалось распечатать либо хрупко, либо криво.
Порошу обязательно указать на каком принтере будете печатать и какую смолу планируете использовать.
Долго искал крепкую смолу, которая не замылит мелкие элементы и не исказит размеры (усадка и набухание). Нашёл, но интересуюсь опытом других моделистов-печатников.
Заранее большое спасибо!
Удачи вам и терпения!

Красота! Пару запоздалых жёлтых одуванчиков и вообще благодать : )
