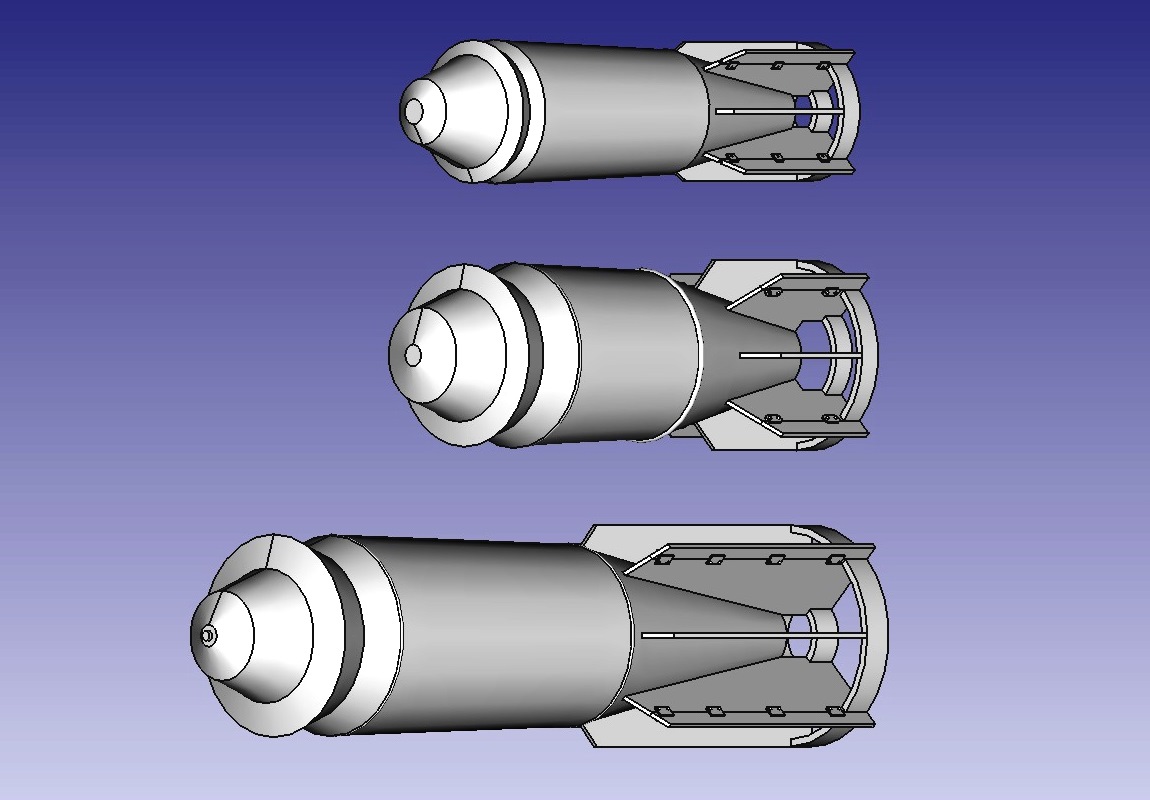

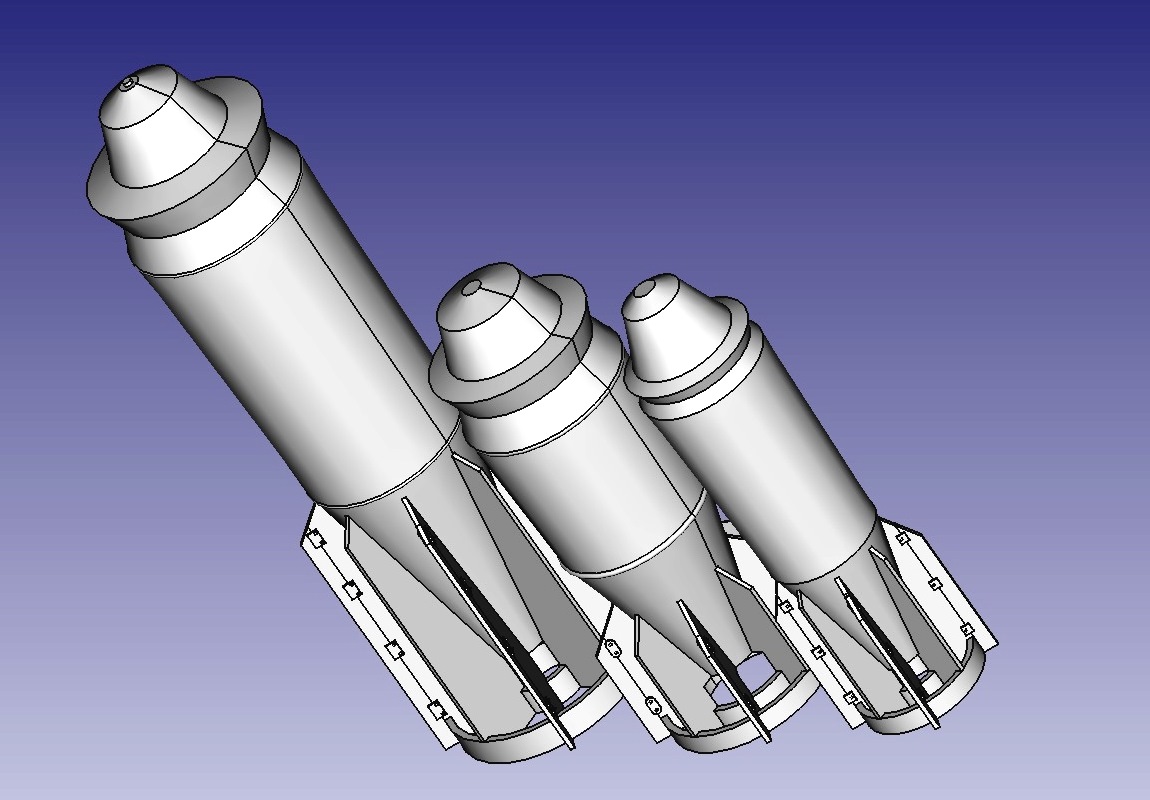

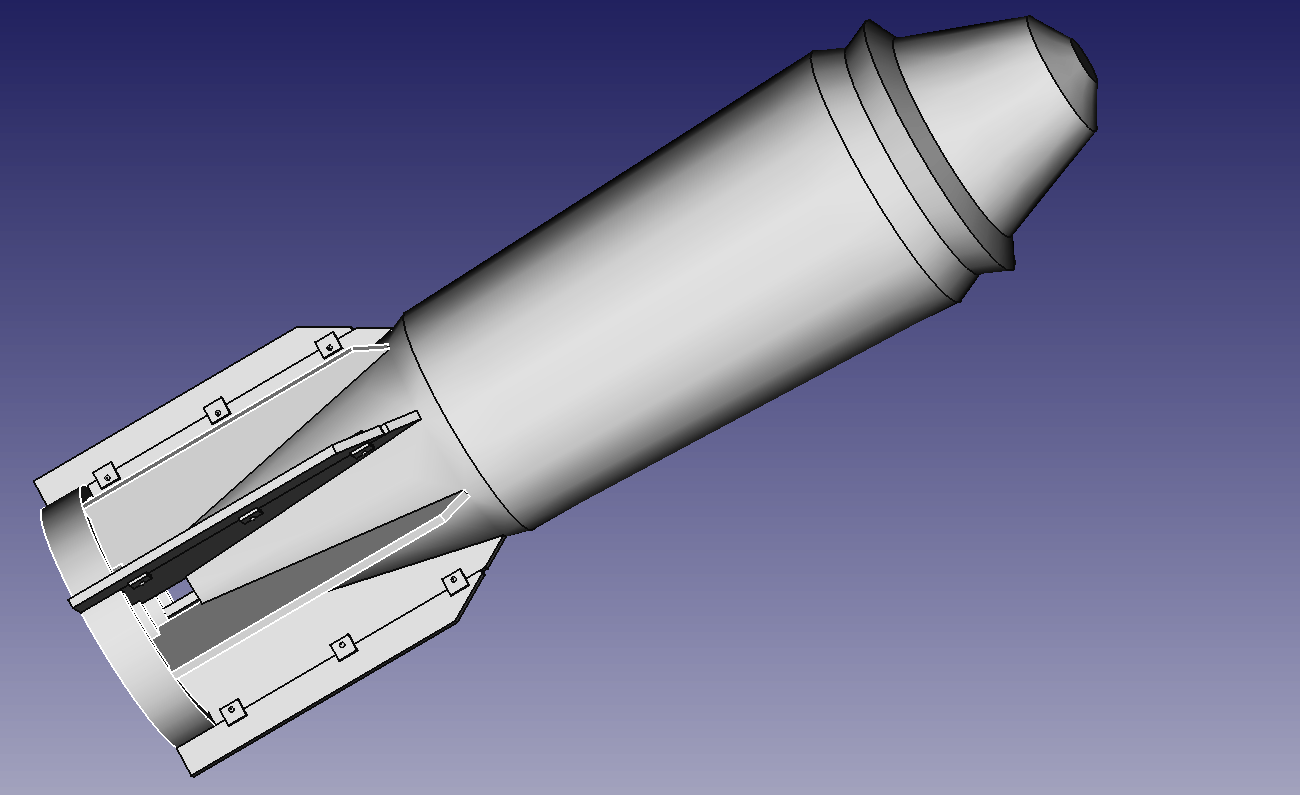

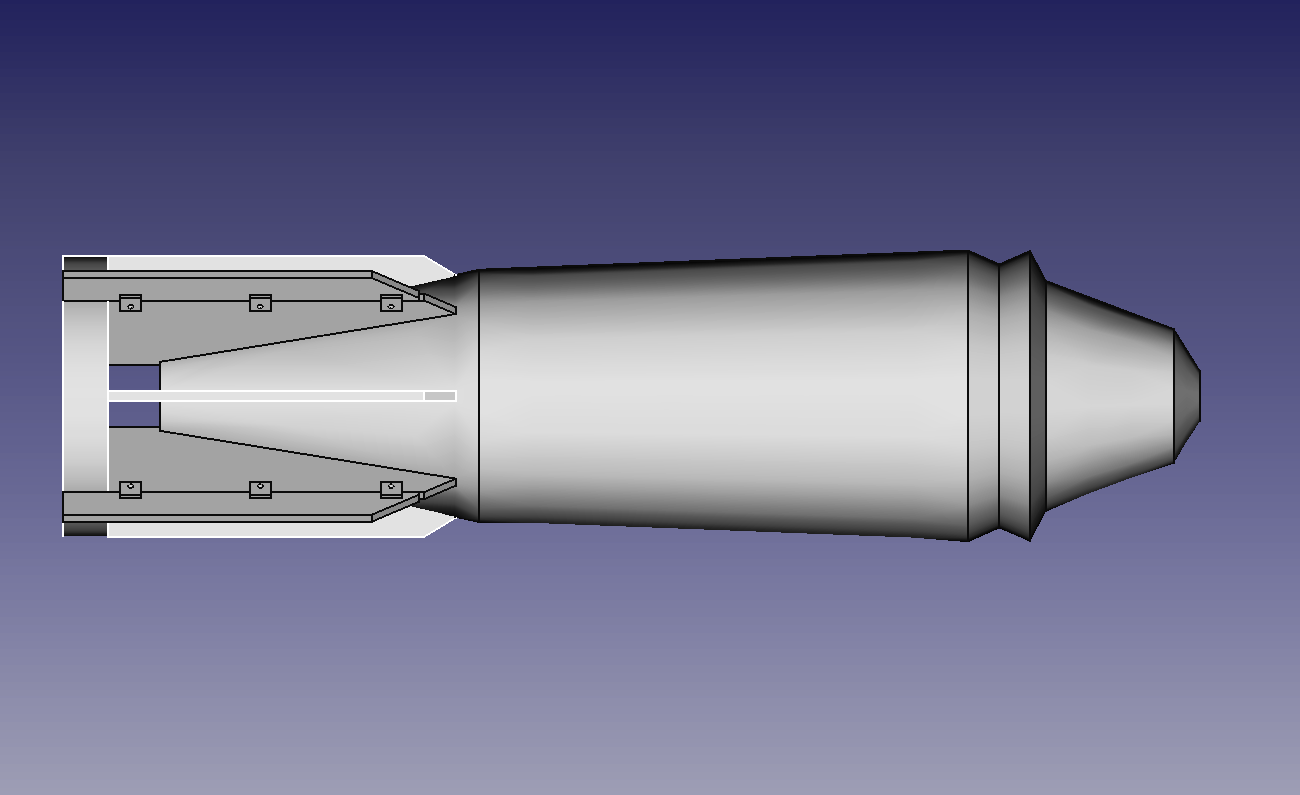

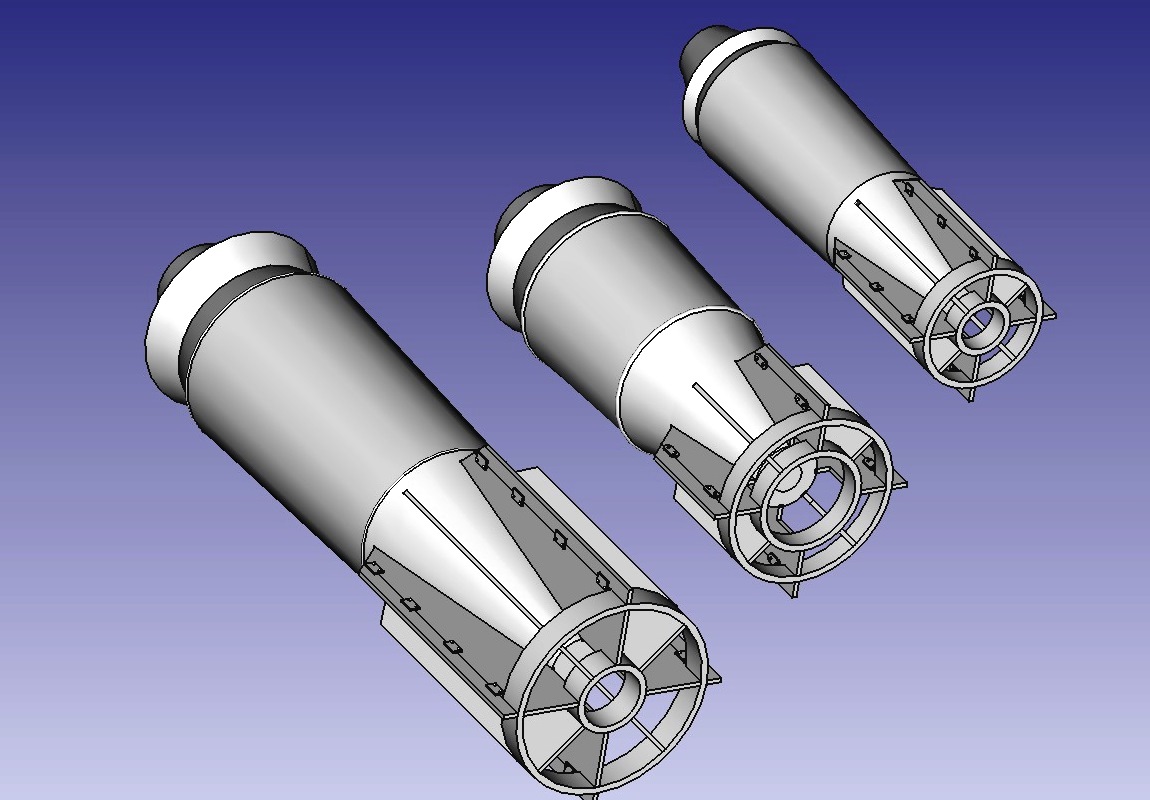

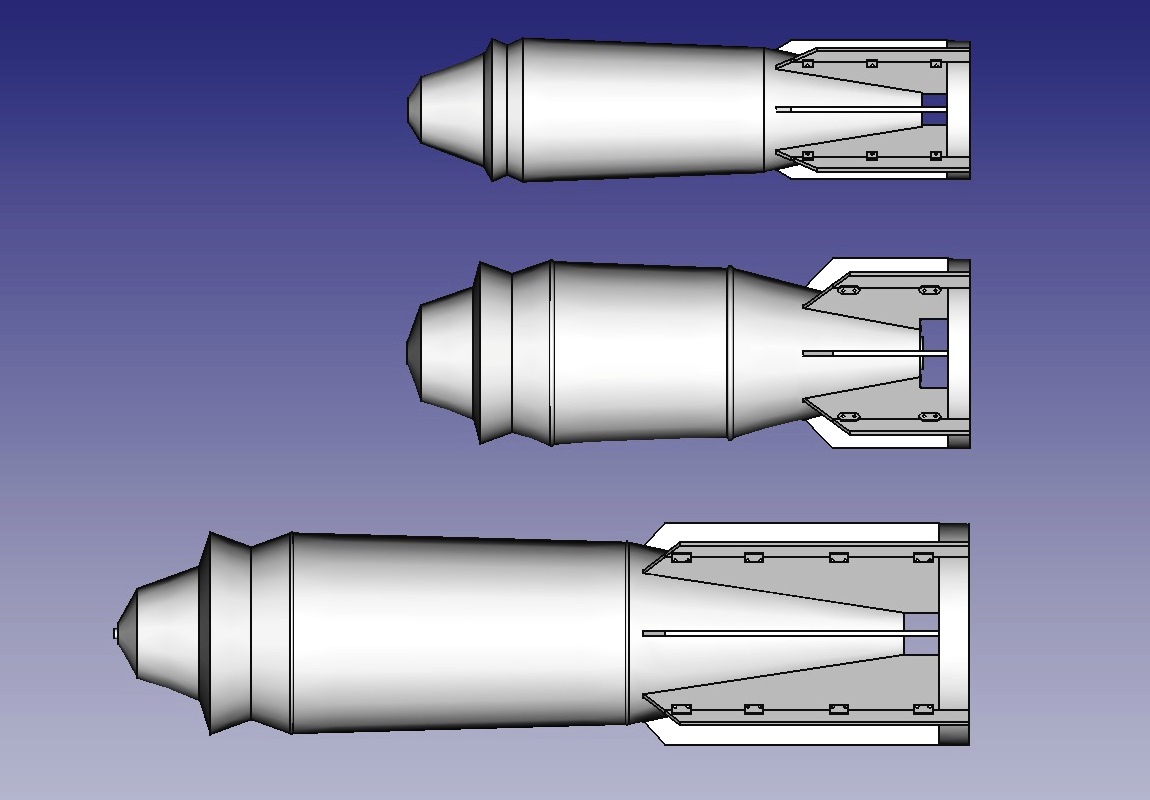

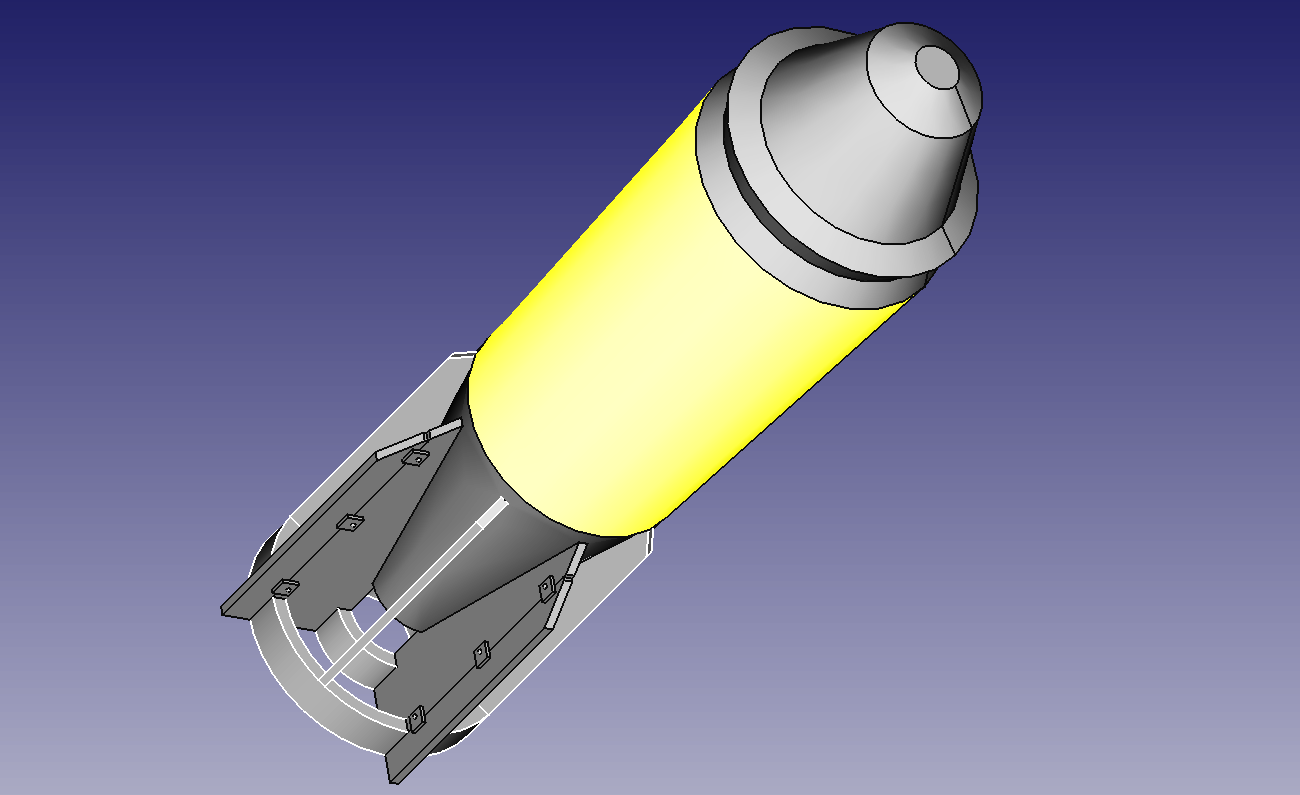

А потом уж захотелось визуализировать как выглядят "чушки" ФАБ-5000 М-54 и ФАБ-9000 М-54 на фоне этой "малышки":

Мансур Батманов: пока шесть Файрби разместил в стеклянном боксе, с Челомеями

Зачётный "улей"!

Обстоятельства не позволяют пока предаться полноценному процессу творчества, но...

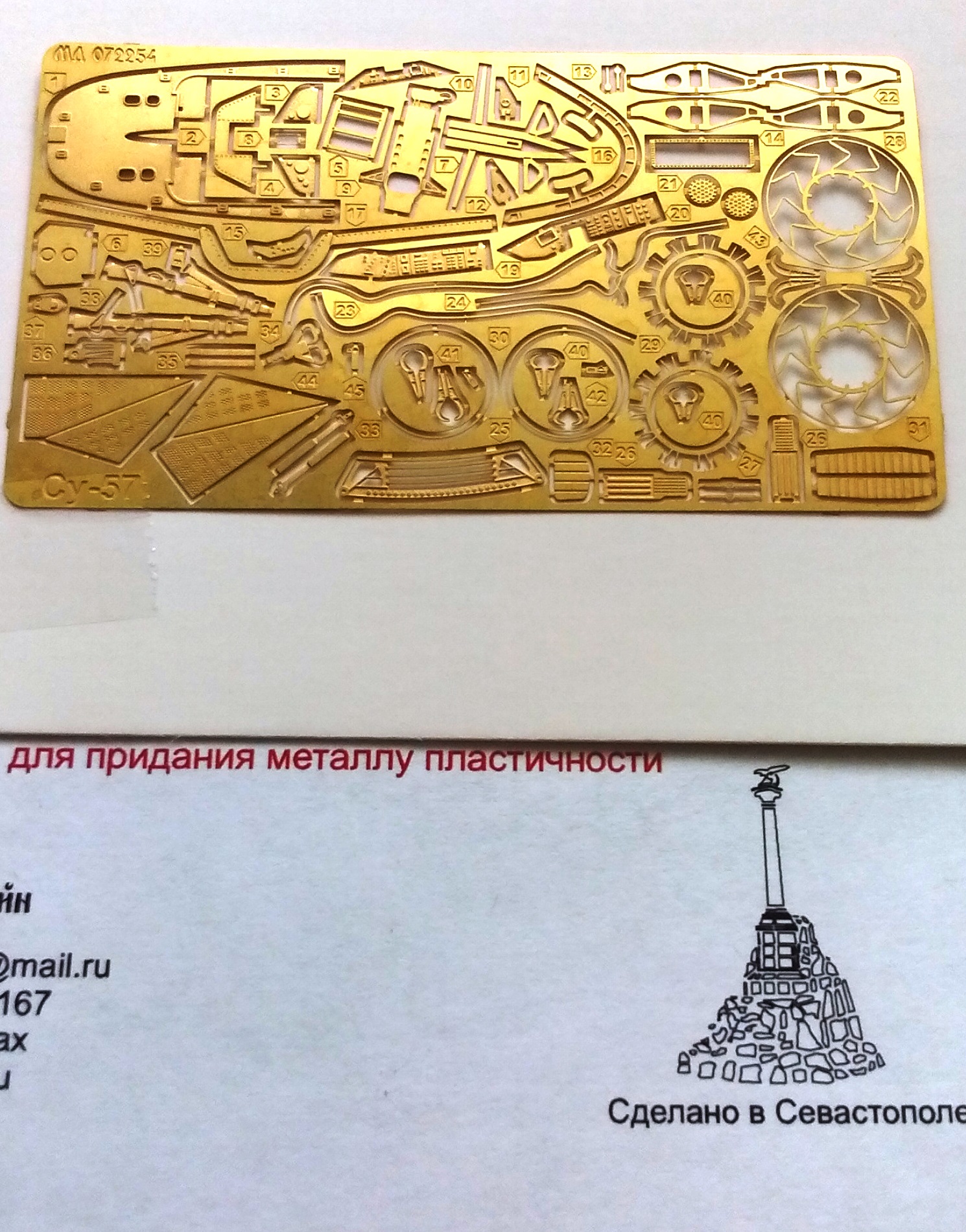

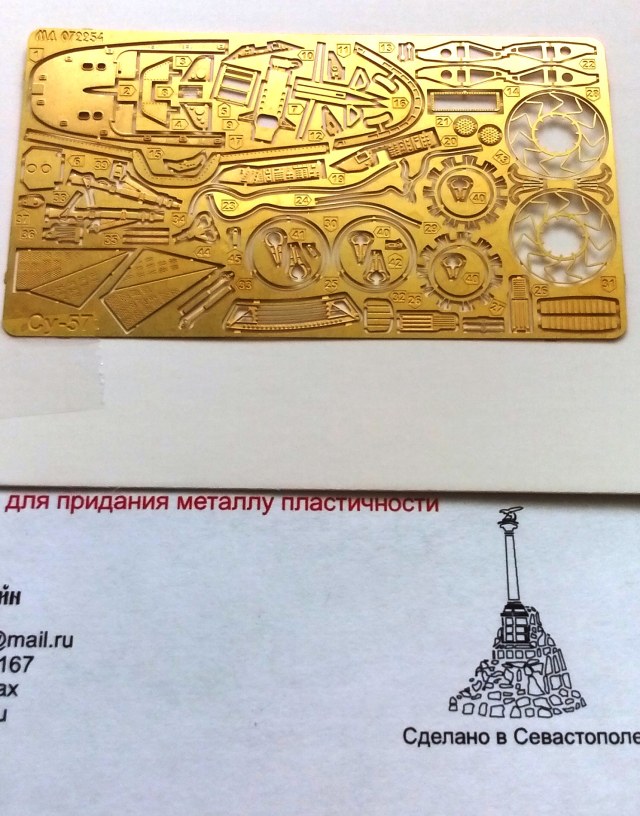

волей случая, посетил славный город Севастополь... ну и как же без сувенира?

Из реальных исходников "на сегодня":
- коробка от "Звезды";
- контейнер обзорной прицельно-поисковой системы 101КС-Н;

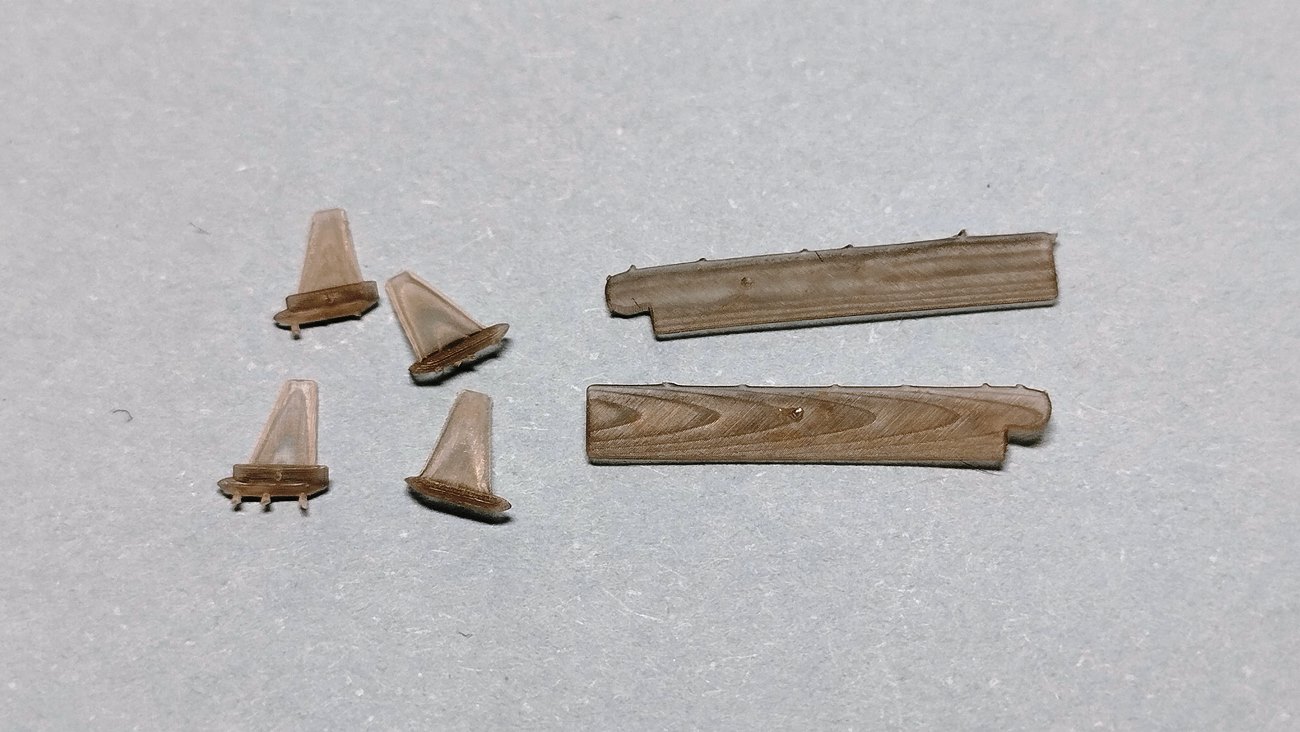

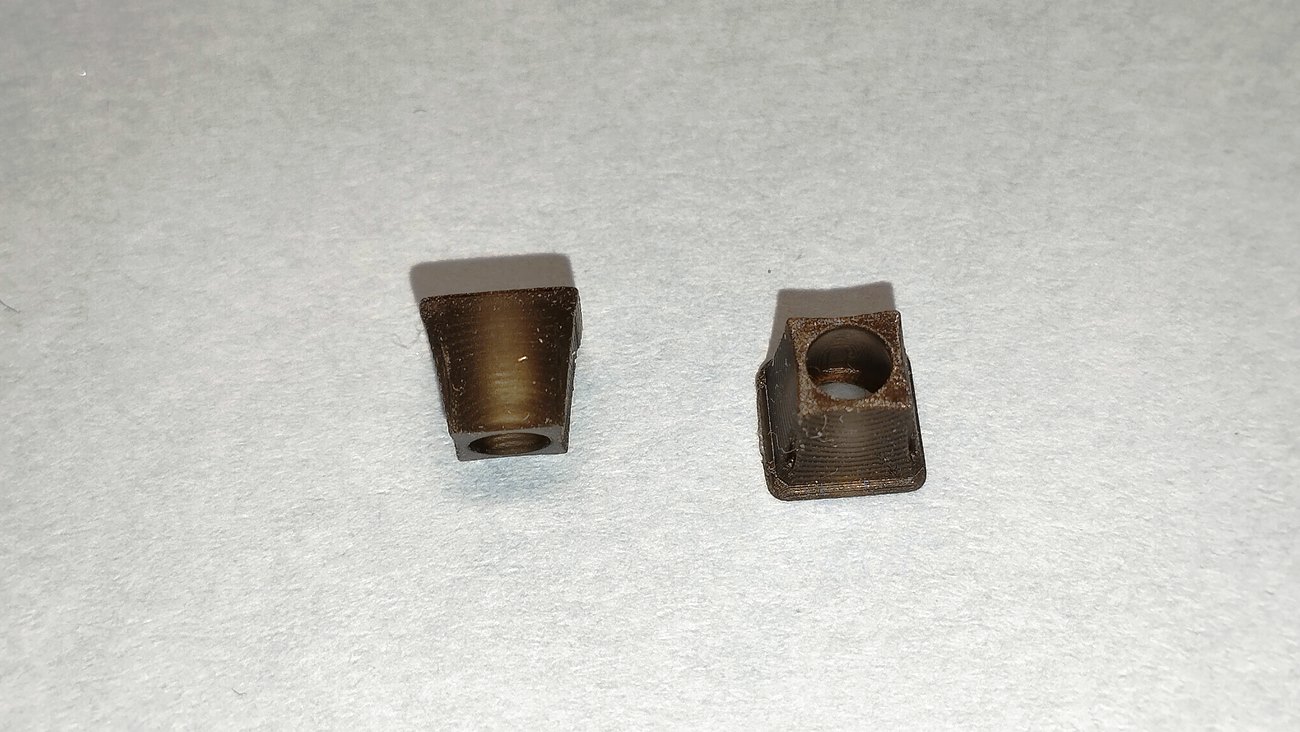

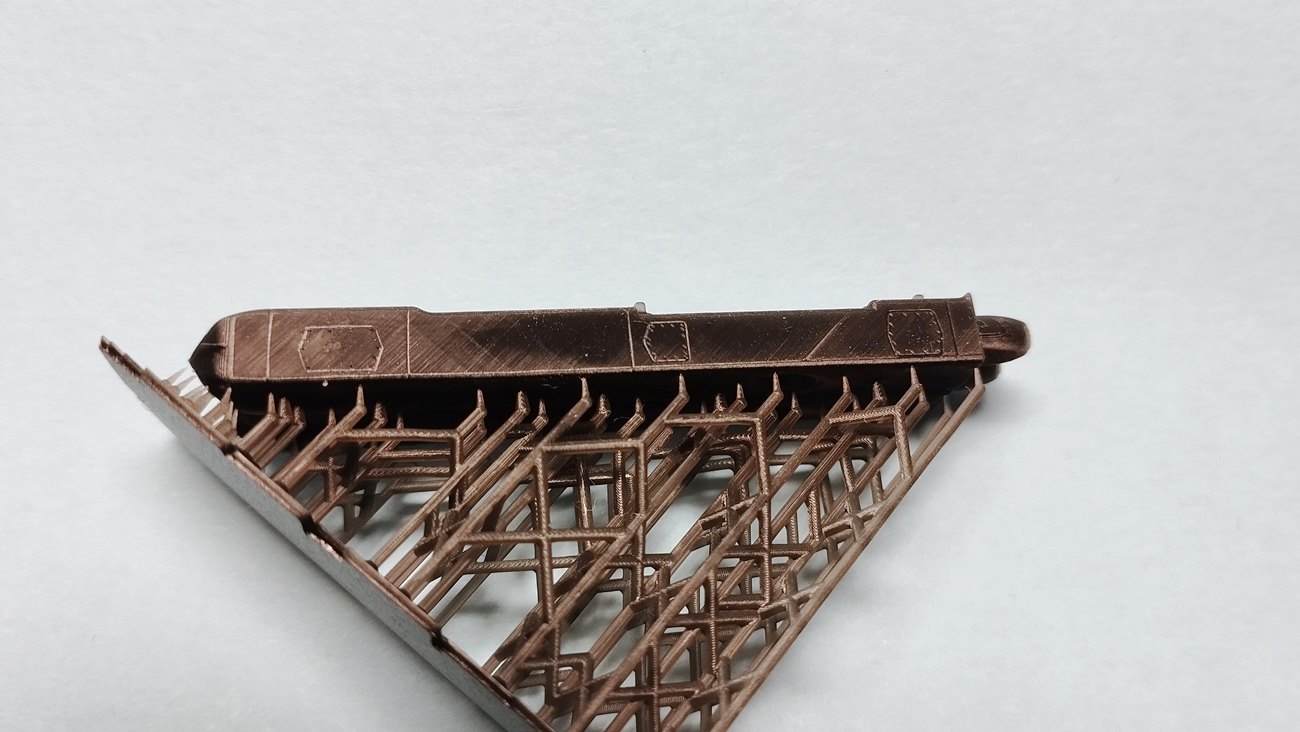

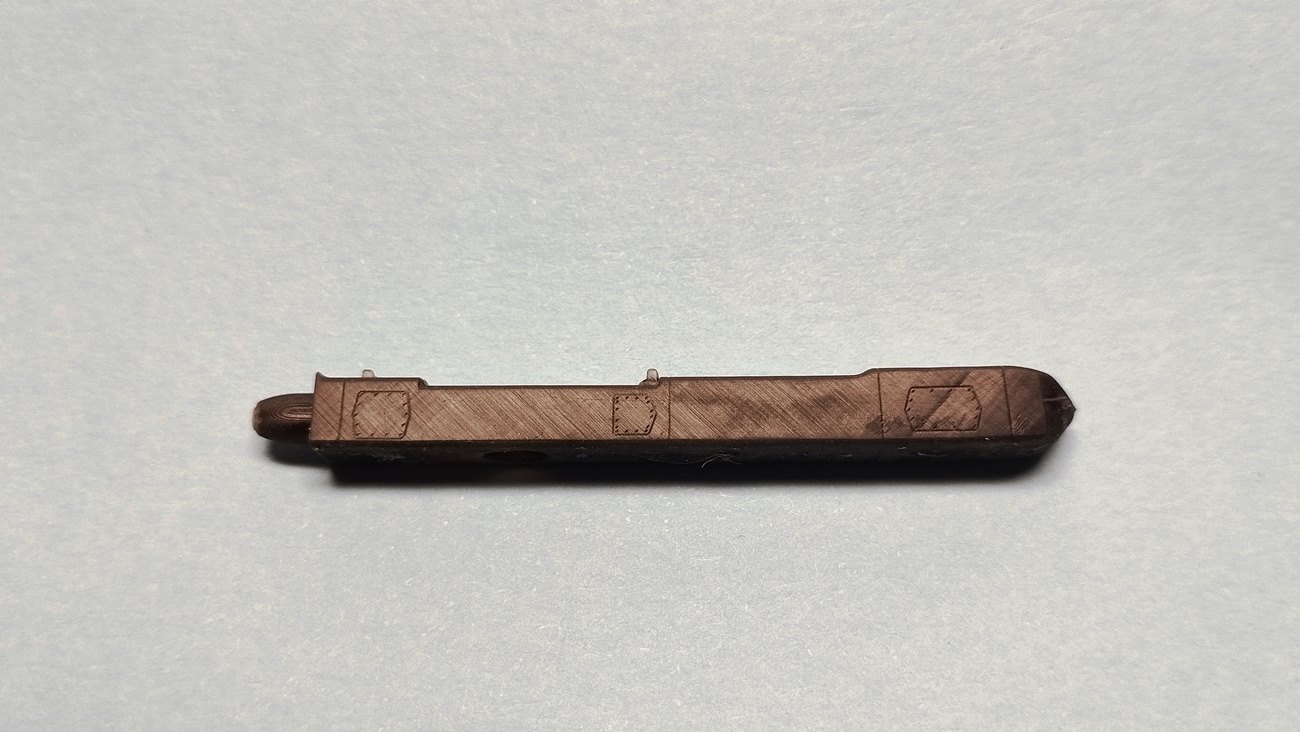

- ракеты Х-59МК2.

Из не реальных исходников:

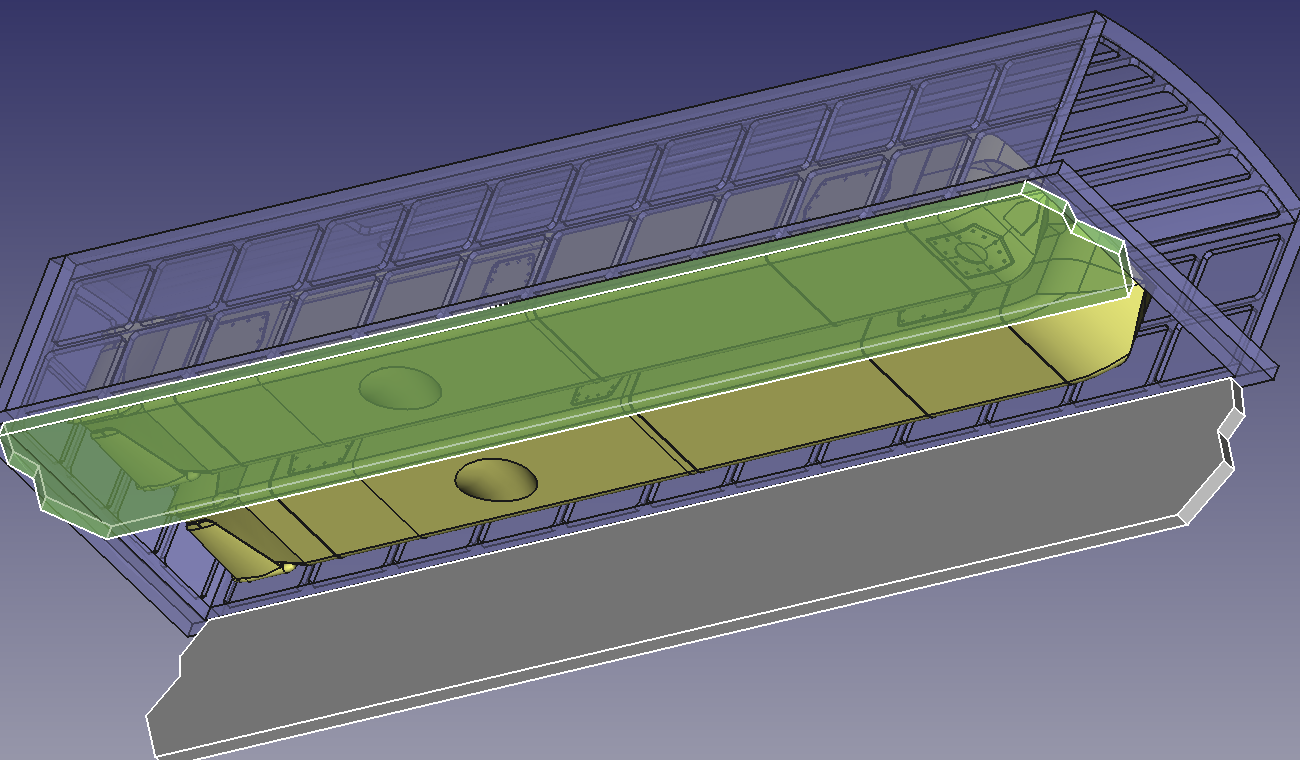

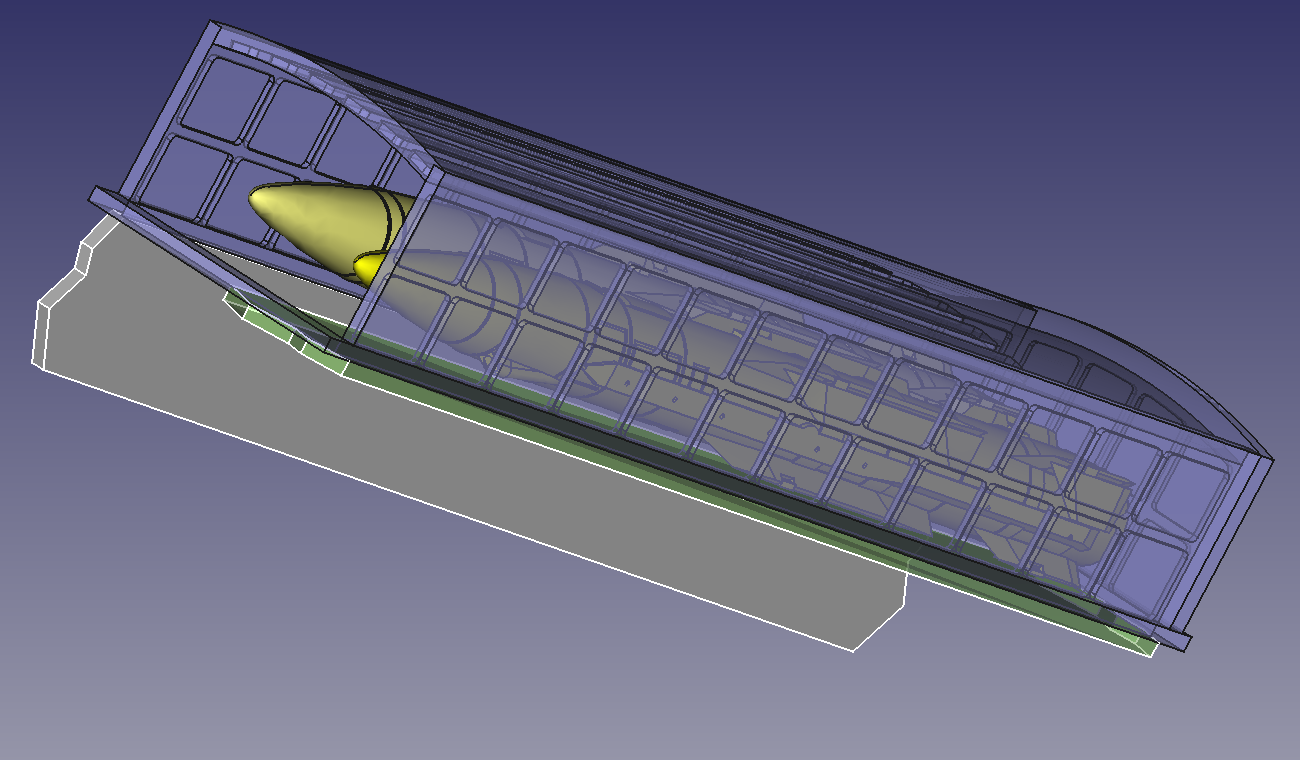

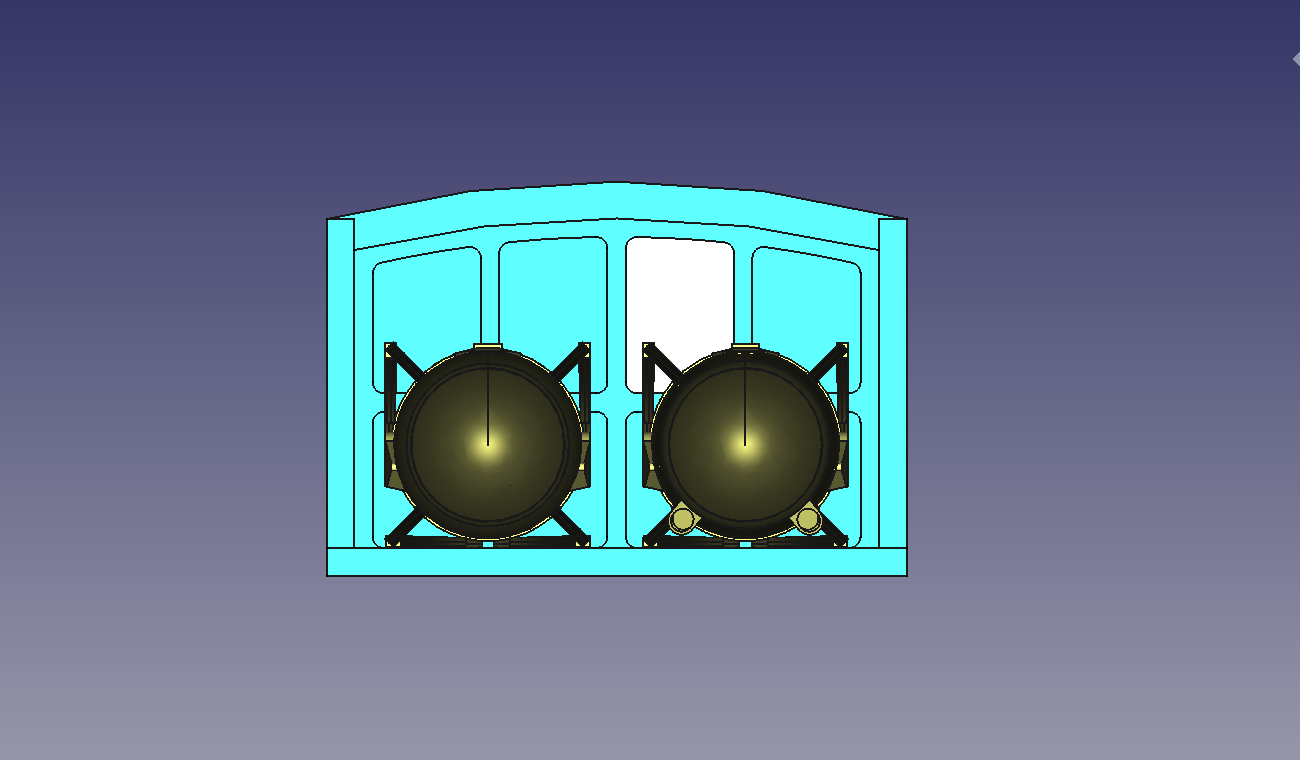

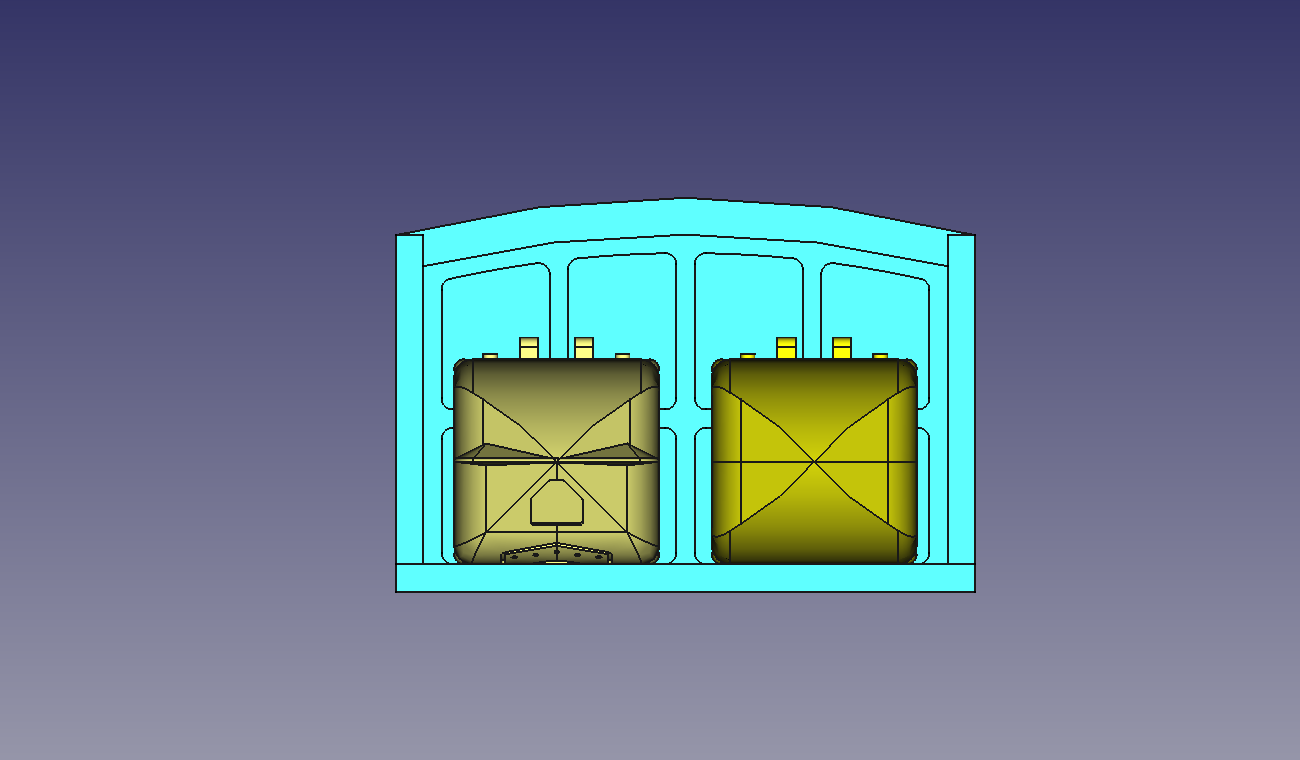

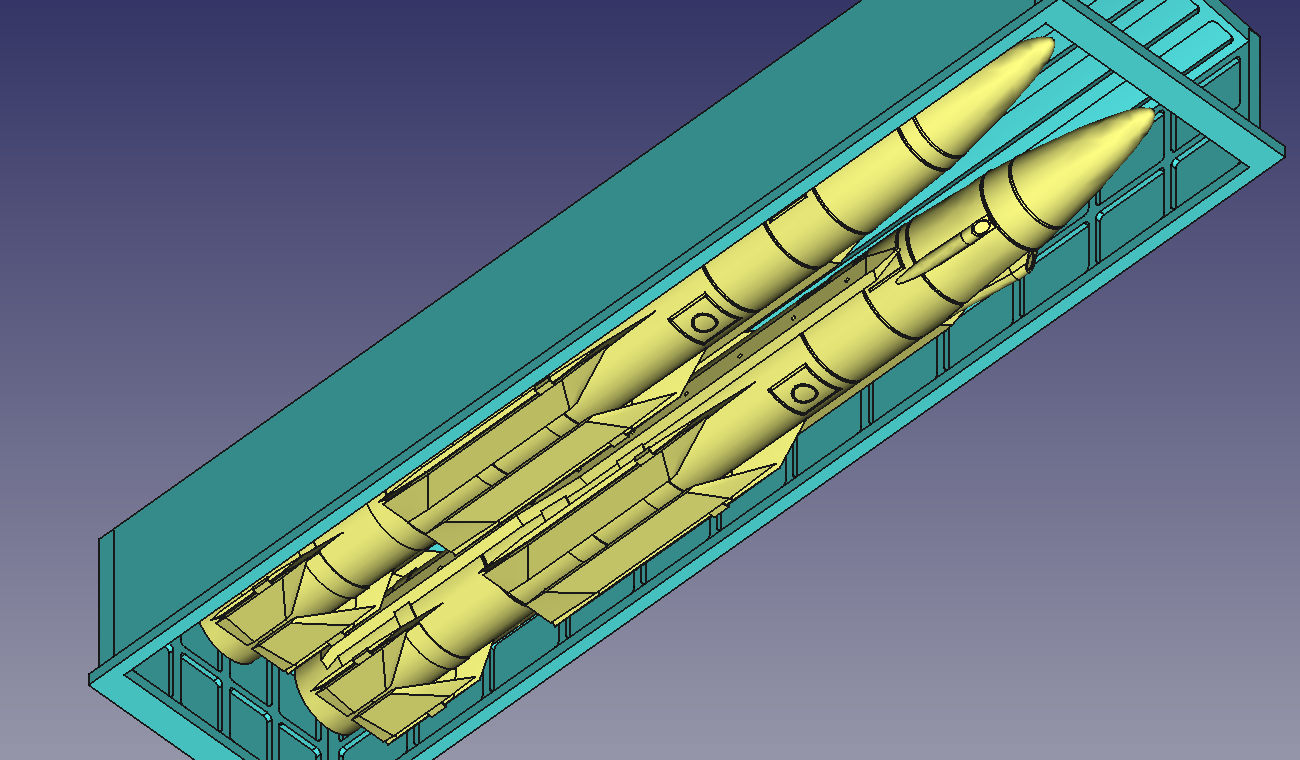

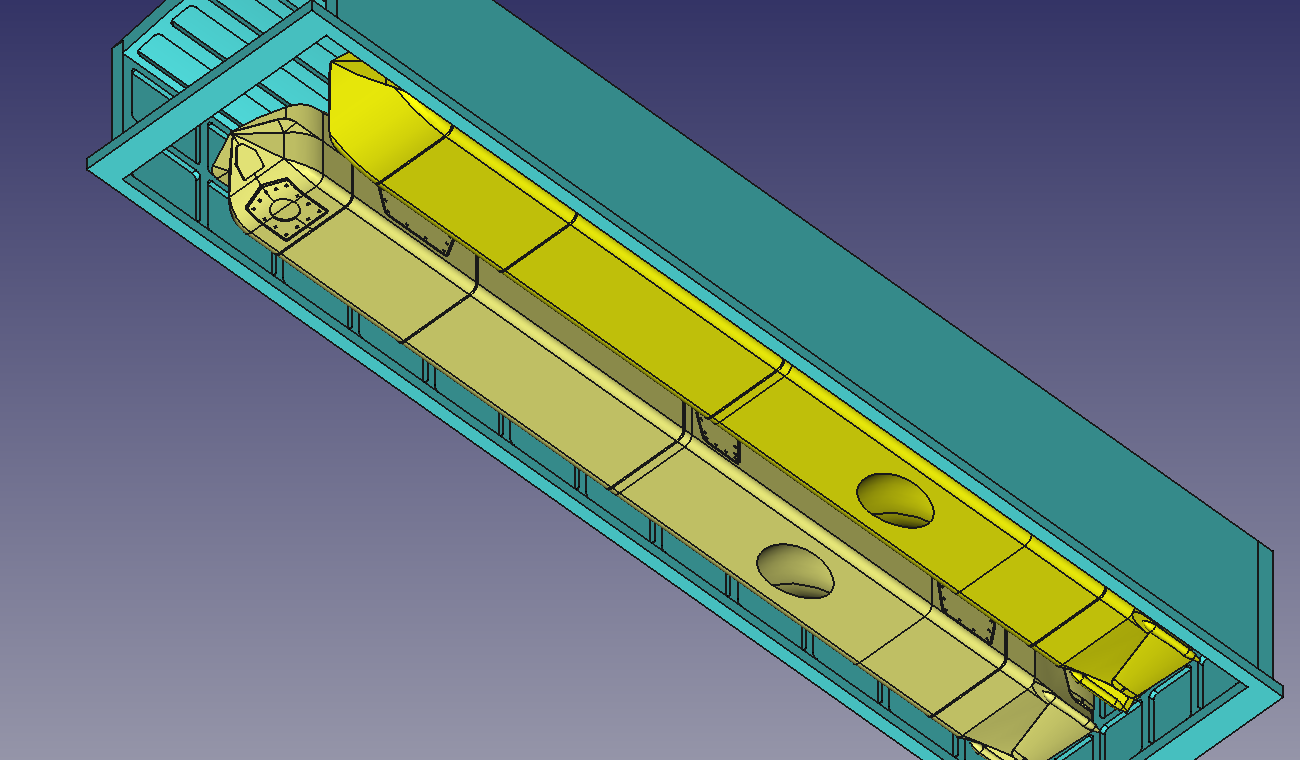

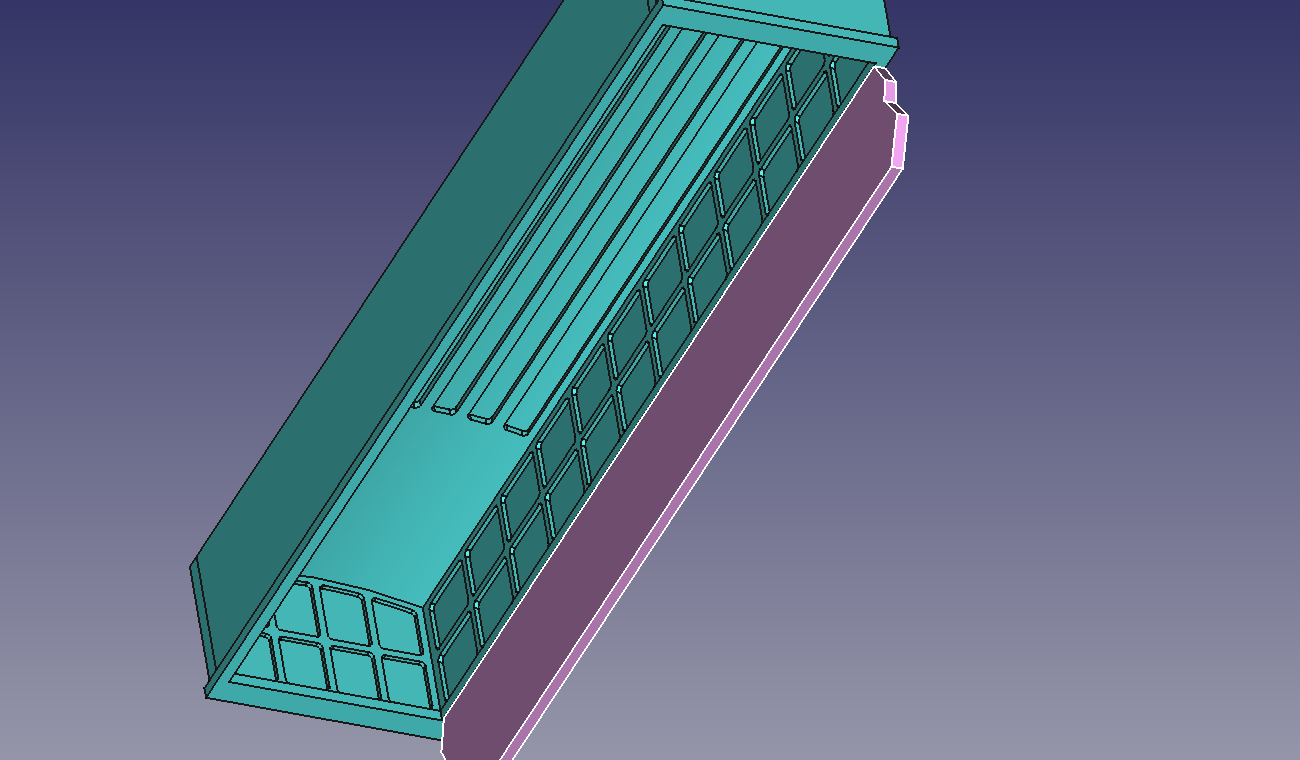

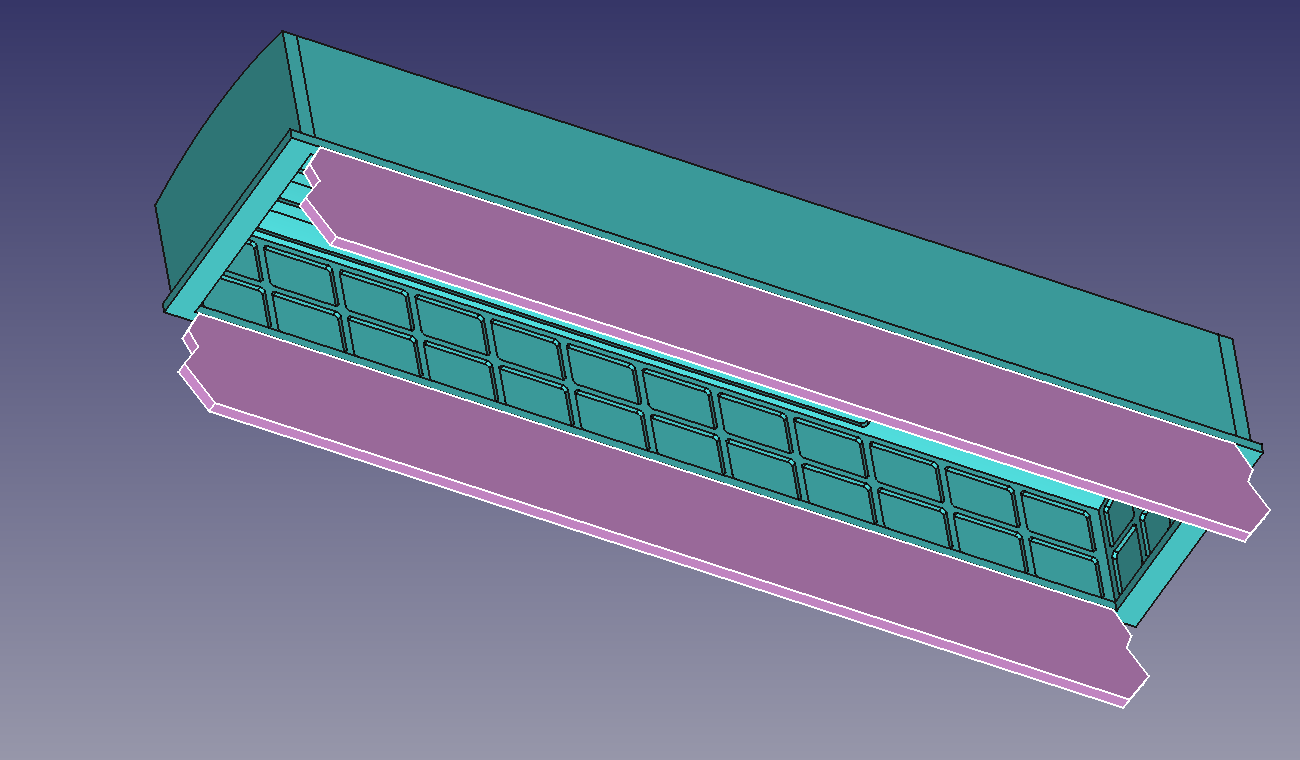

- 3Д проект фюзеляжного отсека вооружений.

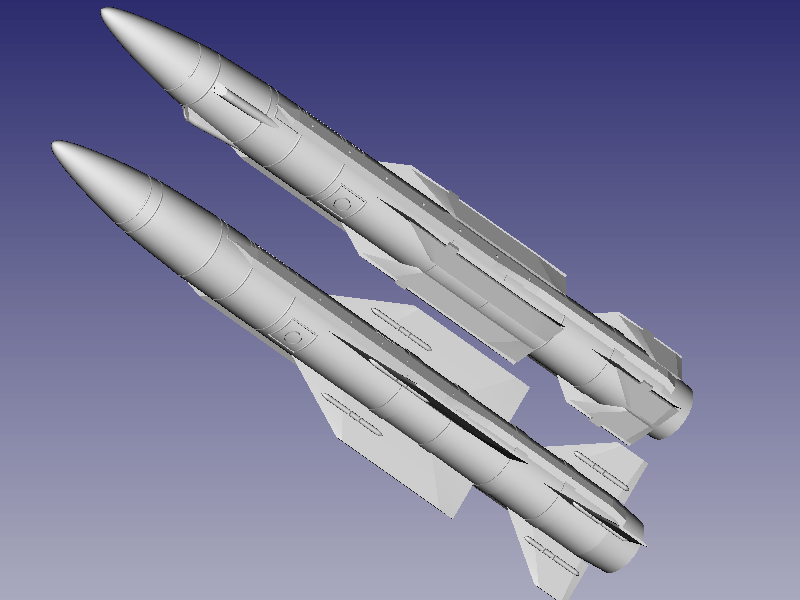

- Ракета Х-58УШКЭ и Х-58УШКЭ (ТП)

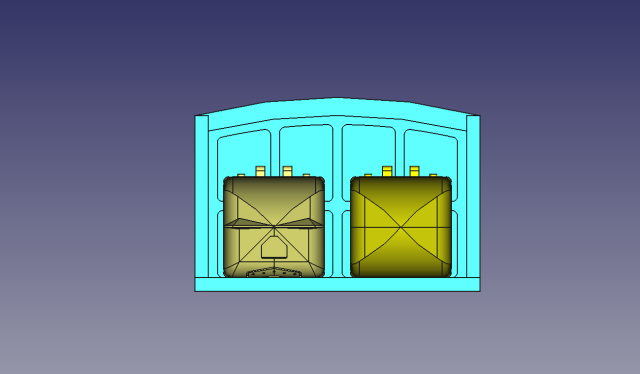

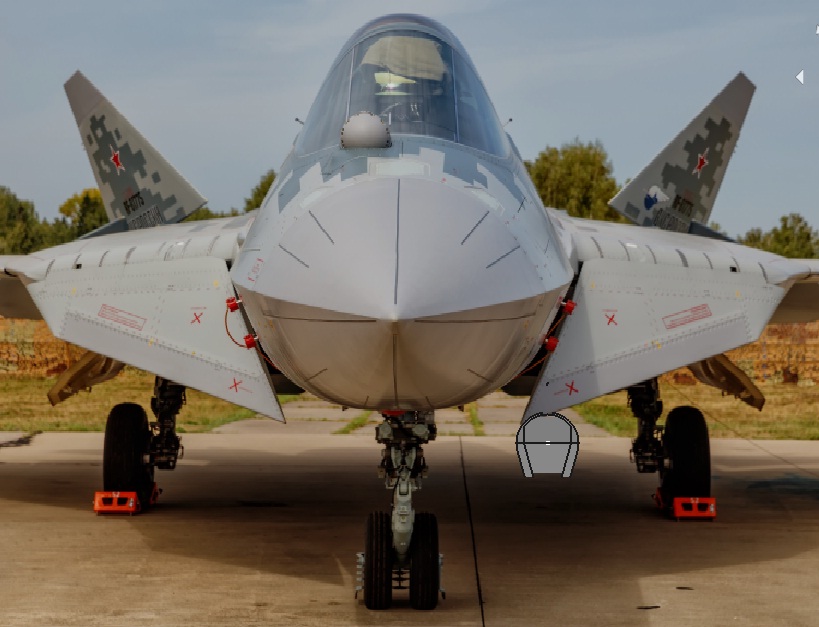

Общую идею скопировал с модели Су-57 1/48 от Звезды. Но к сожалению в модель 1/72 можно "втиснуть" только передний, поскольку задний не проходит по габаритам, из-за толщины пластика деталей фюзеляжа.
А потому придётся отдавать предпочтение одному типу ракет.
Вариант Х-59МК2 или Х-69.


Вариант Х-58 УШКЭ разных модификаций.

" Пионер " обрастает деталями.
Бункер левый, что за кабиной мехвода.

Ящик на кабине мехвода.

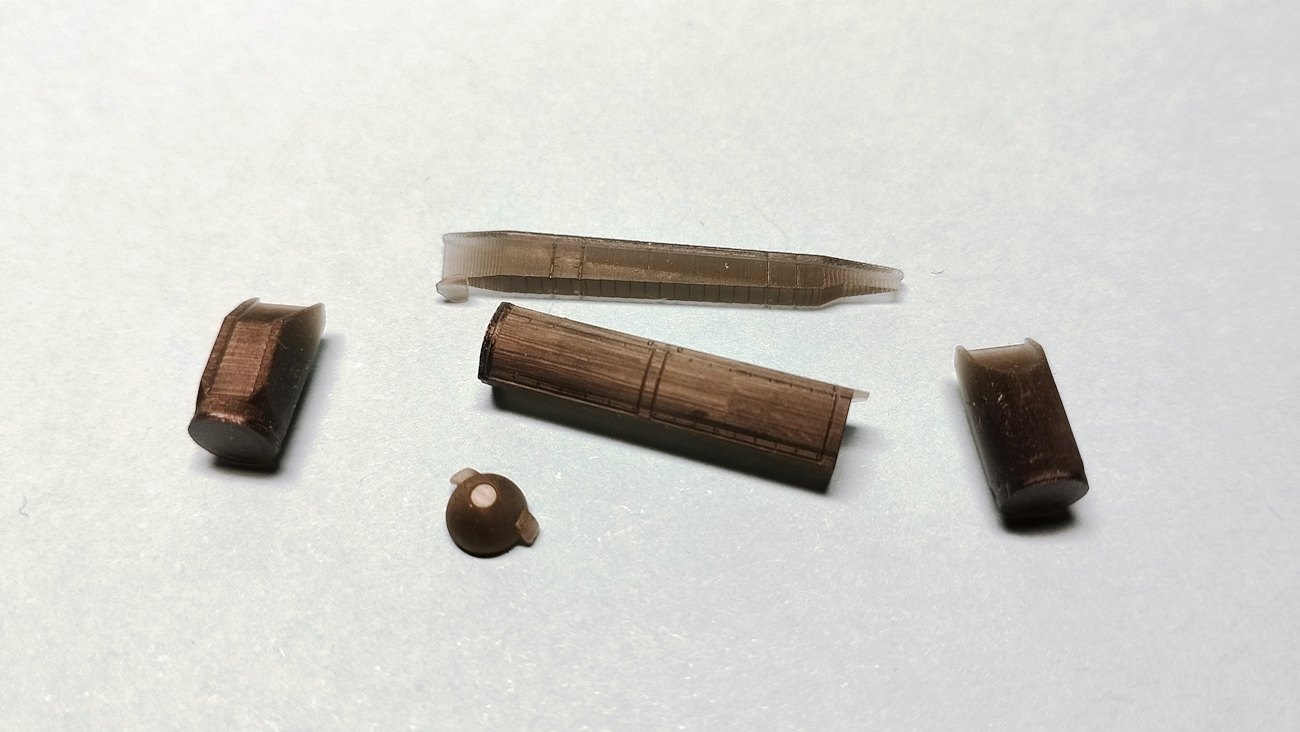

Прибор прицеливания на ТПК.

Да, в предыдущем посте представлены бункеры "Пионера".
Это уже "Тополь с точкой".
Задние бункеры идентичны Зведовсим. Незначительные несоответствия будут исправлены пластикой.
Новые:
Правый бункер




Левый 2-й




Левый з-й




Правые бункеры с ящиками за кабиной.

Вот что получается:
Задний правый бункер.




Бункер перед ним.




Задний левый бункер.




Бункер перед ним.

При "одинаковости" на первый взгляд, кабины Тополя с точкой и Пионера "абсолютно разные".
Но, уж взялся не пищи..
3Д моделинг кабин командира.

3Д моделинг кабин водителя.

И так... собрал два новых шасси.

Хотя МАЗ-7917 (Тополь) и МАЗ-7912 (Тополь с точкой) семиосные братья, но не близнецы. При одинаковой колёсной базе, МАЗ-7912 имеет меньшую общую длину. Это пришлось учесть.

Шасси собрал в конфигурации "стоит на домкратах".

Шасси МАЗ-7912, в свою очередь, есть развитие шасси МАЗ-547В. Добавлена седьмая паразитная ось. А по сему для "Пионера" исходную раму пришлось резать дважды.

Это шасси собрано в конфигурации "в движении".
Плюс подрезаны нижние части домкратов, поскольку тарели не имели механизма складывания. Позже добавлю шаровые опоры.

"Тополь с точкой".

Тут всё просто. У мусорки обнаружилась начатая и недостроенная модель "Тополя". Сжалился над бедолагой...
Шасси готово... ТПК готов... часть бункеров идентична. Вроде "наливай и пей".

"Пионер"... скорее всё же "Пионер УТТХ" он же "Пионер 2".

А тут сторис обратный. Кабины, бункеры для "Тополя с точкой" придётся моделить... а они идентичны... а тут и базу подогнали...

Возможно будет ещё одна... но пока туго с информацией. (Хотя шасси уже прихамырено с умыслом)
