Иосиф -2

Производитель: звезда Дата размещения: 26 октября 2009 года, 19:45 Раздел галереи: Бронетехника	Авторизуйтесь, чтобы выставить свои оценки этой модели

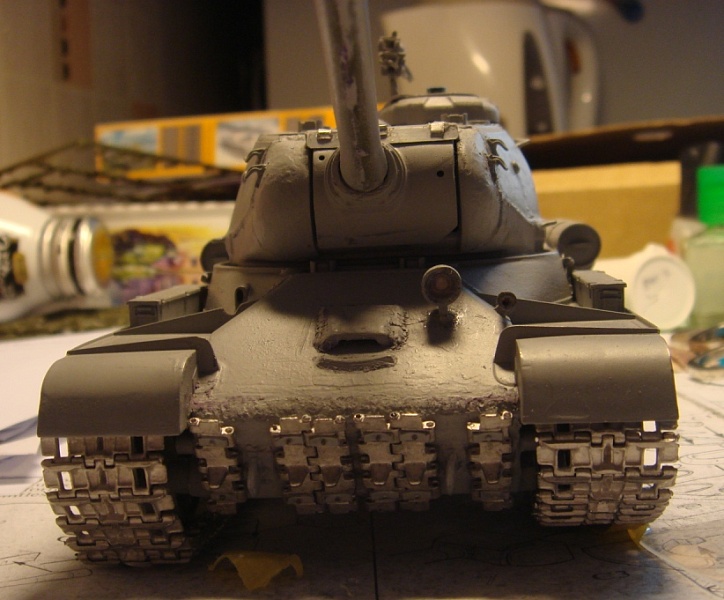

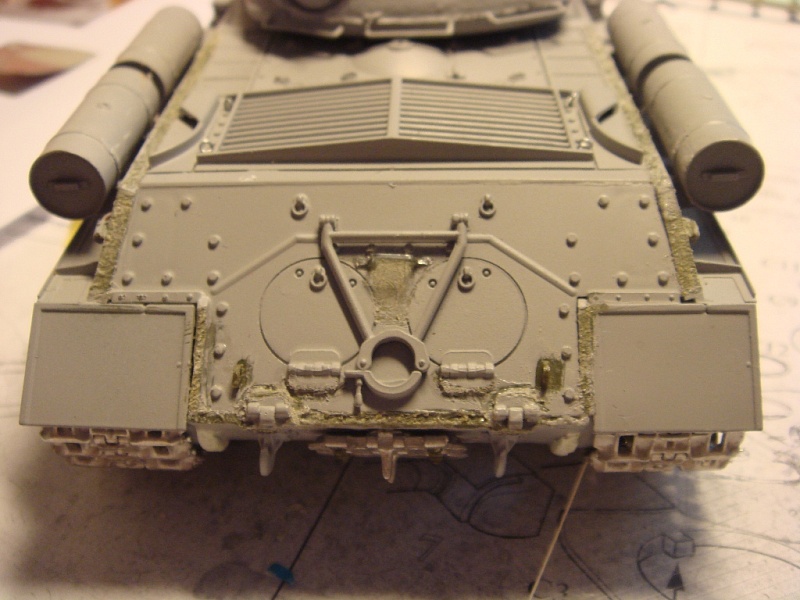

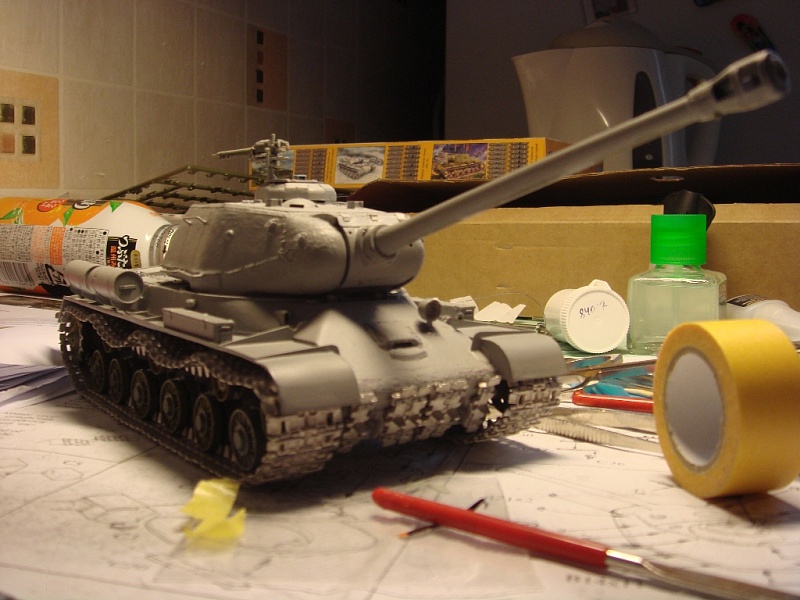

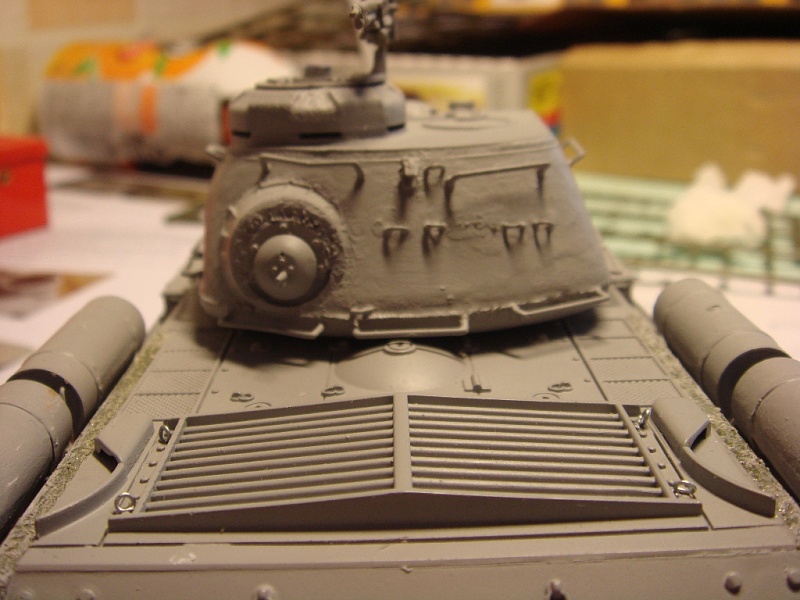

Доброго времени суток! вот выкладываю модель Иосифа, находящегося в процесе постройки, на ваш суд и хочу знать что надо сделать, переделать, добавить.. убрать...и как лучше покрасить.. хотелось показать боевую машину но в полной комплектации В общем по модели. 1) высверлил ствол, дудку. 2) добавил скобы из проволоки на башне, добавил поворотный шкворень ствола- окружность нарочито сделана грубой как, доработал кормовой пулемет( срезал верхний обод и изобразил сварку). добавил сварной шов между маской и башней, добавил козырек на маске пушки. 3) Добавил болты фиксаторы на дульном тормозе и сделал горизотальнмы сварной шов в нем. 4) Доработал передний лобовой лист..то что было в звезде..ни как не шло с тем что в реальности. Остеклил фару прозрачным пластиком. 5) На корме обработал торцы брони для придания грубости, добавил рымы на МТО, сделал топливопроводы к бакам, добавил рымы на кормовой бронеплите и ручку. 6) Добавил на корме пластины рядом с бортовыми редукторами –делал из тамиевской шпаклевки. Еще надо будет затирать и придавать форму. 7) Добавил следы сварочных швов по всем приваренным деталям. 8) Добавил габаритные огни- родные я не нашел- прошлось делать. 9) Повесил траки от фриула –металлические на лоб и корму.. ну и на ходовую соот-но. 10) Начал переделывать смотровые приборы … но в раздумьях, а надо или нет.. 11) Ну и трос повесил - коуши от КВ трос- веревка. Вообщем станция к приему табуретов готова!
Твитнуть Поделиться Плюсануть Поделиться Отправить Класснуть

Оценка модели по параметрам:

Техника исполнения	Качество окраски	Матчасть
—	—	—

Средняя оценка: 0 (все оценки)

Популярность модели: 0

Здравствуйте коллега! есть несколько замечаний по исполнению доделок-переделок, которые на мой взгляд либо отсутствуют вообще либо выполнены грубо и неточно:

1) высверлил ствол, дудку. - скорее просто просверлили, а лучше бы как раструб у патефонной трубы

4) Доработал передний лобовой лист..то что было в звезде..ни как не шло с тем что в реальности. Остеклил фару прозрачным пластиком. - что-то кажется, что вы в холостую поработали, люк мехвода должен быть несколько выше, а создается впечатление, что его вы оставили на своем месте, фара - да уж лучшеб вообще без стекла, чем так грубо.

5)......, сделал топливопроводы к бакам, ..... я сколько не силился - так и не смог их увидеть!!!

Если честно, то единственное чему я действительно завидую- так это пункт 9) Повесил траки от фриула –металлические на лоб и корму.. ну и на ходовую соот-но. вот это по честному хорошо . На мой взгляд в общем неплохо но вот швы все-таки надо бы облагородить чтоли???

27 октября 2009 года, 3:55

PanzerShrek

Маргинальное болото, Магнитодырск
Возраст неизвестен
На сайте с 24.04.2008

Бронемаску приварил к корпусу башни - это зря. Козырек обычно подвешивался на четырех петлях а не на трех :-)..

Торсион на корме забыл? Очень видимый девайс..

Ну и общее впечатление - как то непланомерно работа ведется - мелочи сделаны, а большие тараканы продолжают сидеть (тот же смотровик мехвода...) + неаккуратно как то :-(

27 октября 2009 года, 4:30

hellhound

14 лет
На сайте с 02.06.2009

про дудуку..а так вроде я ее круглым надфилем обработал - что бы края были тонкими как у патефона.. ну если нет то можно еще подработать...

по по люку мехвода -так и есть оставил на месте- вроде не заметил, что он долже висеть выше - а вот то, что качество отливок на последних исах было отвратным- и все гранни плыли я увидел на одной фото.(приложена) Надо будет изучить вопрос и в случае чего срезать и переносить...

про фару- честно самому не нравиться - будем переделывать..

топливопроводы -просто фото толком не сделал- надо будет сделать..

вот нашел одну из ранних при постройке..на них видно в приближение

спасибо за замечания

Прикрепленные файлы:

27 октября 2009 года, 4:46

hellhound

14 лет
На сайте с 02.06.2009

да нет бронемаска подвижна... с внутренней строны башни закрепил ее шкворни пластиной..

так, какой торсион и где лежит?....

а про сомтровик - уже выесняем...а про неаккуратно- согалесн -моими Пыжицами надов прниципе в масштабе 1-1 рабоатать))) но от части из за того чт опокрыл модель гунтовкой- все доработки последующие выглядят коряво.... но буду утстронаять - особо на корме..

27 октября 2009 года, 4:51

hellhound

14 лет
На сайте с 02.06.2009

не ту фото вложил с топливопроводами..упс

Прикрепленные файлы:

27 октября 2009 года, 4:53

PanzerShrek

Маргинальное болото, Магнитодырск
Возраст неизвестен
На сайте с 24.04.2008

Цитата (hellhound):
так, какой торсион и где лежит?....

..

Вот ссылки на сказки о стройке:

http://karopka.ru/showthread.php?t=6440 (правда ИС раннего выпуска )

http://karopka.ru/showthread.php?t=2498 (аналогичный запил ИС-1944)

Некоторые грабли с короткой ручкой тут подобранны, возможно пригодится..

Ну и работа с фотоматериалами поможет:

http://www.thetankmaster.com/ENGLISH/AFV/is2.asp

http://www.fotovalkirumodelism.com/index.php?cat=5

http://serkoff.narod.ru/photoalbum18.html

http://armor.kiev.ua/Tanks/WWII/IS2/index.html

http://trojan-war.ucoz.ru/index/0-36

http://armoured.vif2.ru/is-2.htm

http://otvaga2004.narod.ru/publ_w1/2006-06-26_is2.htm

http://www.pomnite-nas.ru/gallery.php?GalleryID=1&s_CategorID=12&photoPage=1

http://legion-afv.narod.ru/

http://fotoarmor.narod.ru/fotohistoriy.htm

http://www.automuseum.ru/museum/is2.php

27 октября 2009 года, 5:16

hellhound

14 лет
На сайте с 02.06.2009

спасибо бльшое за инфу!

торсион увидел..буду искать что туда впихать...

а на сколько надо люк мехвода поднимать относительно звездовского расположения?

27 октября 2009 года, 5:38

Станислав (Marauder2080)

Донецк
44 года
На сайте с 10.02.2009

хм... тяжело что либо сказать пока модель в постройке. но первое что бросилось в глаза - очень странные сварные швы, которые в пересчете на 35-й масштаб будут 70-100 мм шириной. не думаю что на данном танке в реальности это имело место быть.

27 октября 2009 года, 5:55

PanzerShrek

Маргинальное болото, Магнитодырск
Возраст неизвестен
На сайте с 24.04.2008

Цитата (hellhound):
спасибо бльшое за инфу!

торсион увидел..буду искать что туда впихать...

а на сколько надо люк мехвода поднимать относительно звездовского расположения?

Пожалусто:-)..

Люк мехвода - это не правильное определение. Мехвод через такую дырку врядли просочится ... Смотровой прибор под броневой накладкой - это да .. поднять его нужно где-то на 4 мм -причем весь комплект: дырку в броне, бронекожух и пулеотбойник.

Передние грязещитки кстати у звезды сильно длинные и даны одной деталью вместо разьемных двух - часто этот момент в моделях упускается...

27 октября 2009 года, 6:33

Lukas

52 года
На сайте с 19.08.2009

Вот за последнее фото спасибо, топливопроводы увидел, но еще один косячок сразу же всплыл, это антенный порт (ну как там его по научному не знаю, люк мехвода просто было быстрее на клаве настучать). его нужно со сварного шва убрать и сдвинуть ближе к комбашенке.

27 октября 2009 года, 9:43

Автор удалён
с сайта

Очень странно смотрятся сварные швы на корме,впечатление что из нутри пеной строительной дуто. Мне кажется лучше бы не трогали вооще.

27 октября 2009 года, 16:04

hellhound

14 лет
На сайте с 02.06.2009

а он сдвинут ....просто фото гед вилдын топливопроводы старые- я антенный ввод переносил позже...на одной их фото видно что он за сварным швом на башне...

27 октября 2009 года, 23:29

hellhound

14 лет
На сайте с 02.06.2009

Цитата (Ефрейторъ):
конечно поздно говорить,но совет:Вырезать и переместить щель механика выше на 0,4-0,6 мм,а то она у него получается на уровне яиц.

З.Ы.А "Звезда" теперь выпускает ИС на сером пластике или это грунт?

С уважением,Ефрейторъ

смотровая щель уже отрезана от линии яиц. .. и переноситься на 5 мм вверх вместе с пулеотбойником

серый цвет - это грунтовка тамиевская аэрозольная... так как изночально машина собиралась изкоробочно... то ни каких доделок не предполагалось....

27 октября 2009 года, 23:31

hellhound

14 лет
На сайте с 02.06.2009

Цитата (Ефрейторъ):
Tripolis

+1

или даже поверх сварки мазали каким-то поксиполом очень обильно.

А не очень ли велик провис гусениц?

на счет корммовых швов.. если вы про те что на главных парах- то это тамиевская шпакля- которую еще надо будет обрабатывать

на счет тех что на корпусе и на кормовом листе- это обработка клеем для придания вида резки резаком. Швы не были зачищены наждачкой- сейчас в процессе.

провис -может да и может нет.. на разных танках по разному.

27 октября 2009 года, 23:46

hellhound

14 лет
На сайте с 02.06.2009

И так список требуемых доработок, прошу дополнить если надо

1) перенос смотровой щели, пулеотбойника на 5 мм вверх на лбу( в процессе)

2) добавленеи торсиона на корму

3) доработка фары( в процессе. видел на исах 2 фары и причем в защитном кожухе..это уже современное творчество или они действительно так шли в войну?)

4)перескопы- добавить крышки

5)Обработка швов- в процессе.

6) решетки МТО- резать или не резать, - вот в чем вопрос.

7) сделать новый трос

8) добавить антену.

9) рассверлить дуду еще больше( в процессе)

и пока вроде у меня все.....

27 октября 2009 года, 23:53

PanzerShrek

Маргинальное болото, Магнитодырск
Возраст неизвестен
На сайте с 24.04.2008

.....

10) Сделать ящичек зип на правом борту (маленький такой, как на Fedot овском танке)

11) подвеска тросов на ИСах была очень "колоритная" , придающая машине характерный , оригинальный вид. Лучше её воспроизвести. Так же это позволяет нивелировать неточности кормы:-)

12) не забыть про передние грязещитки. Звезда - очень не айс..

13) Лючок выброса гильз на левом борту, ниже ватерлинии между 2-м 3-м катками.

Две фары в кожухах - это новодел. в войну такого не делали.

Вообще, поразглядывайте внимательно эту машину (кроме баков на корме и большого ящика зип - на военных танках ящиков с выштамповками не замеченно):

http://www.fotovalkirumodelism.com/page.php?page=375

Кроме того , на танках с зенитным пулеметам на правом борту башни нужно сделать две фиговины:-)

.....вобщем, много чего еще можно доделать:-)...
