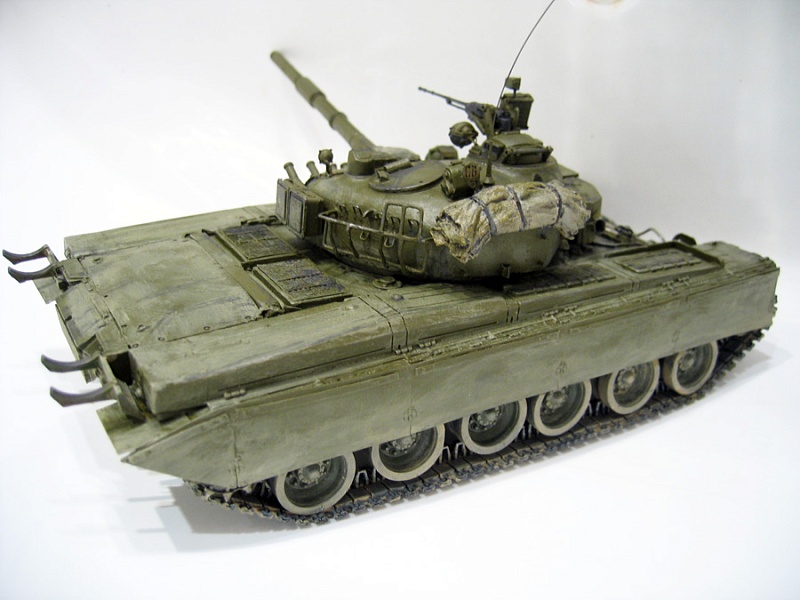

Т-80Б 1:35 Звезда\скиф

Производитель:
не указан
Дата размещения:
24 апреля 2008 года, 20:29
Раздел галереи:
Бронетехника

Авторизуйтесь, чтобы выставить свои оценки этой модели

Собственно данная модель уже выставлялась http://karopka.ru/model.php?id=434
Решил немного ее доработать и попытаться сделать что-то похожее на реальную 80-ку. В ходе работы руководствовался фото 80-ки в Музее Артиллерии в Питере. Как получилось судить Вам.
Работа:
Была оторвана и выкинута в утиль ванна корпуса, взамен которой установлена ванна от скифовской 80УД. Кормовой лист у Скифа дан с большим углом, так что пришлось поломать голову с сопряжением звездовского верха.
В результате пришлось наростить почти на 1 см задние топливные баки и полностью перекомпоновать МТО. Была перепилена решетка и установлена сетка, так же установлен мех-м поднятия надмоторной плиты.
Кормовая часть башни была отгрызена кусачками и по новой слеплена из поксипола. Собрана из проволоки корзина. Станок пулемета собран по новой. Пулемет также подвергся доработке. Маска орудия долеплена из эпоксилина. Дымовые гранаты установлены на проволочные кронштейны.
Проложена проводка. Доработаны осветительные приборы.
Бортовые экраны сделаны из тамиевского пластика.
Думаю, что получилось что-то более или менее похожее на реальную 80-ку. Миллиметры микрометром не считал, так что на сколько модель ложится в габариты сказать не могу.
Плюсануть
Поделиться
Отправить
Класснуть
Оценка модели по параметрам:
Техника исполнения Качество окраски Матчасть
Средняя оценка: 0 (все оценки)
Популярность модели: 0.07

Комментарии

Wiedzmin
Лен.обл
34 года
На сайте с 17.03.2008
Wiedzmin
по поводу башни я уже предупреждал



http://svsm.org/albums/T-80B/IMGP2388.jpg

http://svsm.org/albums/T-80B/IMGP2401.jpg



я думаю косяки, и не достающие детали видны ?

ну и перед башни до сих пор стремает, толи покраска так деформирует форму, толи просто звездовский косяк, а так покраска как всегда хорошая, ну в принципе от предыдущих моделей ничем не отличается

ну решетки наверно сами понимаете
Сергей Маматов (Kunduz)
г.Дустенбург Нижегородской обл.
55 лет
На сайте с 23.08.2007
Сергей  Маматов (Kunduz)
Впечатлило, особенно список доработок (точнее переработок).

Люк на башне с какой-то странной серой полосой... А так - всё отлично.
Алексей К.
Смоленск
46 лет
На сайте с 29.03.2007
Арсений!

Если честно, то как то не смотриться модель. Вообще. Нету в ней шарма, задние юбки вообще не пропорционально длинные, при взгляде на ЗПУ, настроение падает. Короче, если мыть по косточкам, то один сплошной косяк. Для чего Виктор Мальгинов рисовал чертежи в М-Хобби не понятно?
Воловик Арсений
Москва
45 лет
На сайте с 01.11.2007
Воловик Арсений
to Wiedzmin

А что с башней-то не так? Как раз судя по фото все на месте. Корма получилась почти полностью идентична прототипу. ИМХО, да и в деталях тоже почти все на своих метсах.

Это на сколько я понимаю фото из музея "Линия Сталина"? Я эту машину сам фотографировал и обошел
Wiedzmin
Лен.обл
34 года
На сайте с 17.03.2008
Wiedzmin
Ну башня, на мой взгляд, либо краска меняет визуально форму, либо перед башни не верный,вообще если не затруднит дайте фотку башни чисто сбоку, а насчет недостающих деталей вот вам ссылка:



http://img215.imageshack.us/img215/9135/72711085ue5.jpg



я все отметил, при уровне вашего профессионализма, я думаю добавить швы и детали вас не особо бы затруднило

вот насчет крышки МТО могу ошибаться но выштамповка там помоему инной формы



http://img411.imageshack.us/img411/4087/80wo0.jpg что собсно оч хорошо видно с чертежа
Воловик Арсений
Москва
45 лет
На сайте с 01.11.2007
Воловик Арсений
To Wiedzmin

Выштамповки на крышке МТО отсутствуют, не делал, признаюсь честно просто не не придумал как их сделать. Плита над МТО у звезды сделана весьма приблизительно и по геометрии далека от оригинала.

А за чертеж отдельное спасибо
ФБС
Город-Герой Зеленоград
46 лет
На сайте с 22.09.2007
ФБС
Привет, Арсений!

Респект тебе и уважуха. Это первая модель, на сайте, которая действительно заслуживает внимания, я отметаю мадели собранные из фототравления и прочего мазафакинга, ой артенмаркинга, или как он там еще. Подход достойный офицера, прогресс реальный. Теперь к господам умникам, умеющим заметить недостаток, а сделать модель немогущим, я могу столько фоток навешать с косяками по любой модели, что вы офигеете. Покажите ваши 80-ки, а потом обсуждайте.

Конкурс открыт, первая модель есть, тов. Капитан, жду дальнейших проявлений Ваших талантов.
fas
Киев
47 лет
На сайте с 06.11.2007
Добрый день.



Модель понравилась. Считаю, что результат оправдал затраченные усилия.



ФБС

А я, вот, с вами и не согласен. Насчёт умников. Как по мне, то "предъява" конкретная. При таком уровне доработок можно было бы и исправить. Я сейчас планирую сборку Т-80 и для меня эта информация очень полезна.



Спасибо
Воловик Арсений
Москва
45 лет
На сайте с 01.11.2007
Воловик Арсений
А я собираю Т-64А. Может кто подкинет фоток?
Wiedzmin
Лен.обл
34 года
На сайте с 17.03.2008
Wiedzmin
Могу целую книгу кинуть



из той книги к примеру:



http://img441.imageshack.us/img441/7788/64mz1.jpg



http://img407.imageshack.us/img407/538/aawssks1.jpg



а так чертежей Т 64 там разных годов,и разных модификаций итп итд
Воловик Арсений
Москва
45 лет
На сайте с 01.11.2007
Воловик Арсений
Спасибо.

А схема башни есть?
Wiedzmin
Лен.обл
34 года
На сайте с 17.03.2008
Wiedzmin
киньте в личку свое мыло я лучше книгу скину, там и фотографии и чертежи
Воловик Арсений
Москва
45 лет
На сайте с 01.11.2007
Воловик Арсений
То Алексей К.

ЗПУ ваялась по чертежу, ИМХО получилась более-менее точно, собиралось с нуля из подручных мат-в и кой-каких запчастей. Считаю, что выжал по максимуму. Единственное, с чем поленился, так только с мешком под гильзы. В остальном считаю, что здесь все Ок. А если мыть по косточкам, хм... пределов совершенству нет. Я же результатом вполне доволен.

С уважением.
Сергей Пучков (Eskander)
Питер
43 года
На сайте с 14.04.2008
Сергей  Пучков  (Eskander)
Цитата (ФБС):
Привет, Арсений!

Теперь к господам умникам, умеющим заметить недостаток, а сделать модель немогущим, я могу столько фоток навешать с косяками по любой модели, что вы офигеете. Покажите ваши 80-ки, а потом обсуждайте.






2Wiedzmin

Самый придирчивый критик на конкурсах - неизменно тот человек, кто никогда не приносит своих моделей. А если он принесет - она будет напоминать модель построенную ребенком в боксерских перчатках.

Пояснений не надо я думаю
Воловик Арсений
Москва
45 лет
На сайте с 01.11.2007
Воловик Арсений
Сейчас пытаюсь собрать т-80 у, если у кого есть чертежи, особенно ВСУ и узлов крепления к башне, то буду признателен за материалы
канунников евгений
Лабытнанги
55 лет
На сайте с 02.07.2008
канунников евгений
В приложении к "ТМ" был журнал по Т-64 у меня был но ктото замылил точно могу сказать что башня от 80-ки
канунников евгений
Лабытнанги
55 лет
На сайте с 02.07.2008
канунников евгений
Борта в частях натирались жженой резиной и натирались до блеска, а где номер машины и опозновательный знак части, бандажи опорных катков черные, они ж резиновые. А куда делось бревно? Брезент должен лежать в корзине, а не в скатке, на том месте должны стоять трубы ОПВТ, а то короба есть а остальное исчезло. Буксировочные троса крепятся сзади, вдоль бортов, а то ведь механик и убится может. Уж поверьте два года на них откатал.
Воловик Арсений
Москва
45 лет
На сайте с 01.11.2007
Воловик Арсений
Евгений, схему крепления тросов подглядел на фото. Как танковых войсках не знаю, сам служил в РВСН Хотя мне кажется в войсках еще и не такое можно увидеть. Бандажи черные, просто оттонированы в пыль. Трубы ОПВТ не ставил т.к. данная модель переделывалась: геометрия кормы башни изменена. Так вот в процессе демонтажа оборудования ОПВТ я просто сломал в хлам кронштейны, и т.к. под рукой не было материалов для его восстановления повесил туда скатку. Я видел фото машин со срезанными кронштейнами ОПВТ, торчали только пеньки бонок, как на моей модели. Правда фото было машины подлежащей утилизации, но идея мне понравилась Еслибы машина собиралась сразу в том виде в каком она здесь представлена, то все детали были бы на месте.

С уважением.
канунников евгений
Лабытнанги
55 лет
На сайте с 02.07.2008
канунников евгений
Скоро тоже займусь , может руки дойдут до компоновки башни, так что если есть вопросы помогу , что вспомню.
