Всем доброго времени суток!

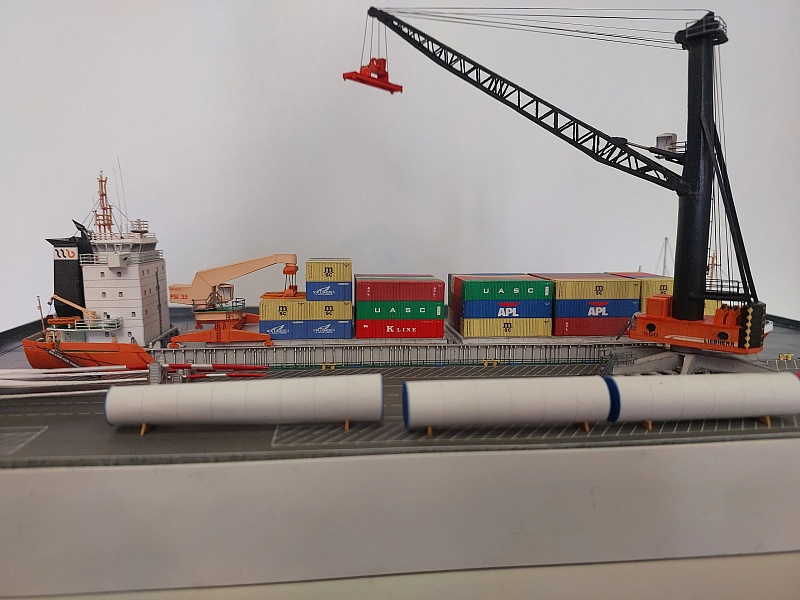

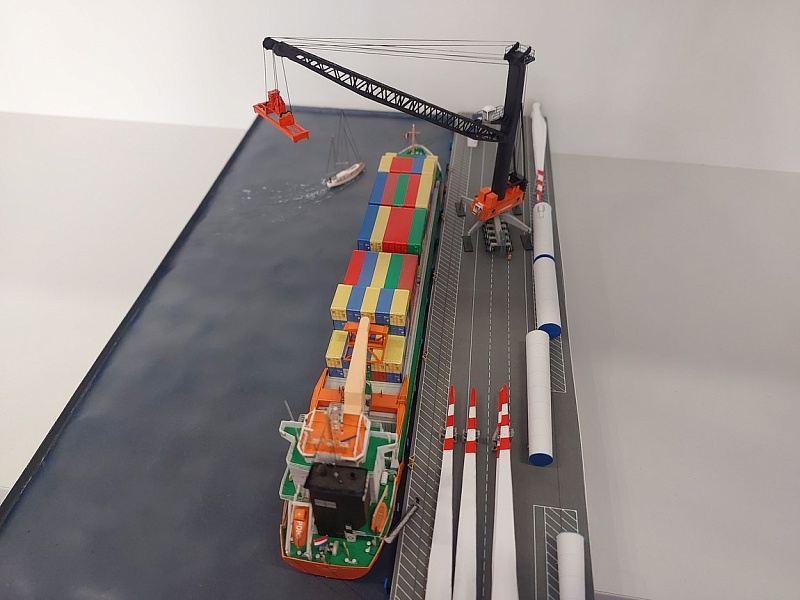

Представляю Вам свою крайнюю работу. Это диорама из бумаги в 400-ом масштабе. Основной акцент сделал на многоцелевом сухогрузе Lady Сlarissa, плавающим под флагом Голландии и принадлежащее голландской компании Wijnne Barends (Вайна Барендс). На этом судне работает мой давнишний друг и коллега, в подарок которому, собственно, я и сделал эту диораму. ТТХ прототипа:
- Длина наибольшая 108,5 м
- Ширина 15,88 м
- Осадка максимальная 6,5 м
- Дедвейт 5375 т
- Тоннаж 4235 GT
- Вместимость трюма 7505 м3
- Вместимость контейнерная 293
- Максимальная скорость до 18 узлов

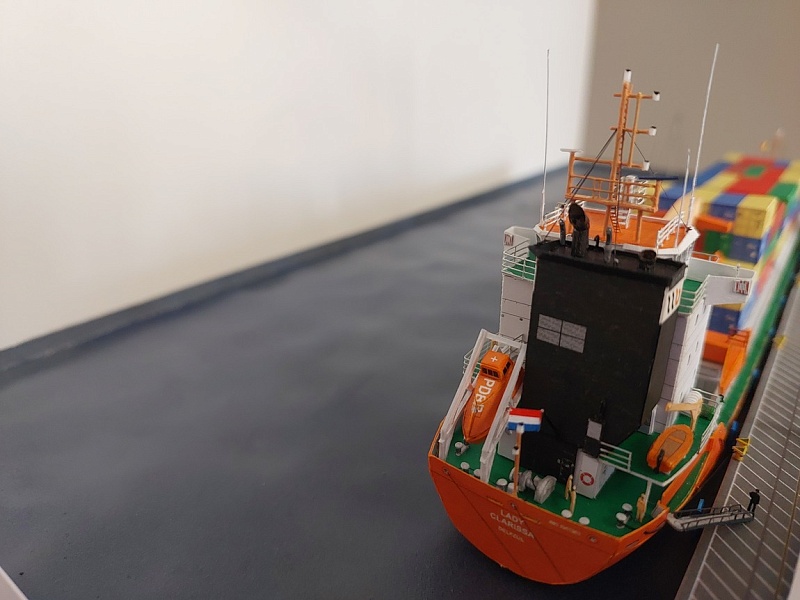

Судно было построено в 2000 году на датской судоверфи Niestern Sander. Изначально судно называлось Clarissa, но в 2009 году судно получило название Lady Clarrisa. Пароход в 2015-ом году прошёл модернизацию силовой установки, фальштрубы и шлюпочной палубы. Моя модель сделана именно на этот период. Итак, как я и говорил выше, упор делался на сам пароход, потому и дорабатывал его по максимуму:
- Прорезал и сделал объёмными якорные клюза. В журнале они просто нарисованы. Повесил якоря и якорь-цепи.

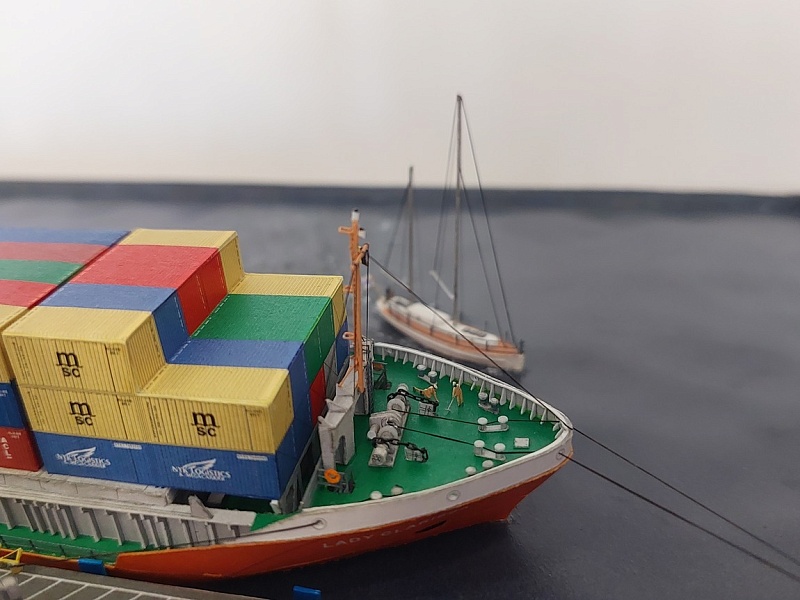

- Установил на баке выступающие части шпангоутов и положил на них планширь.

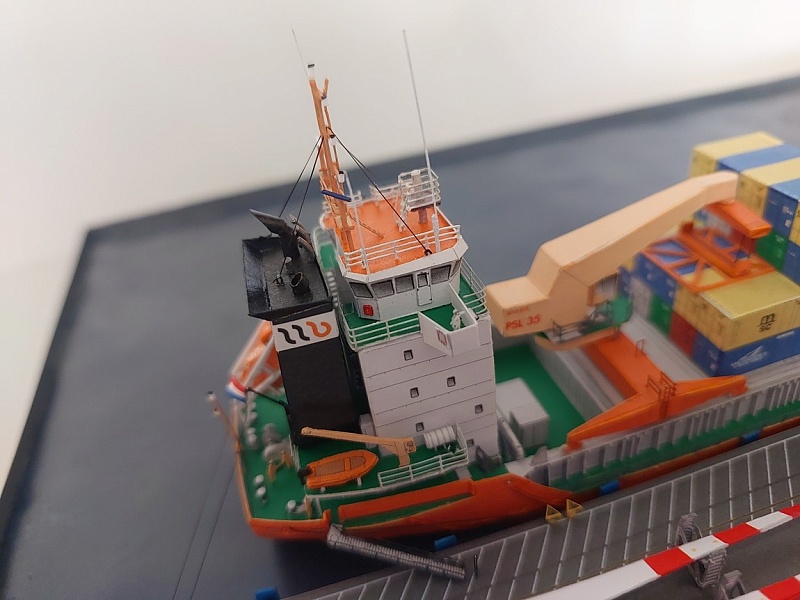

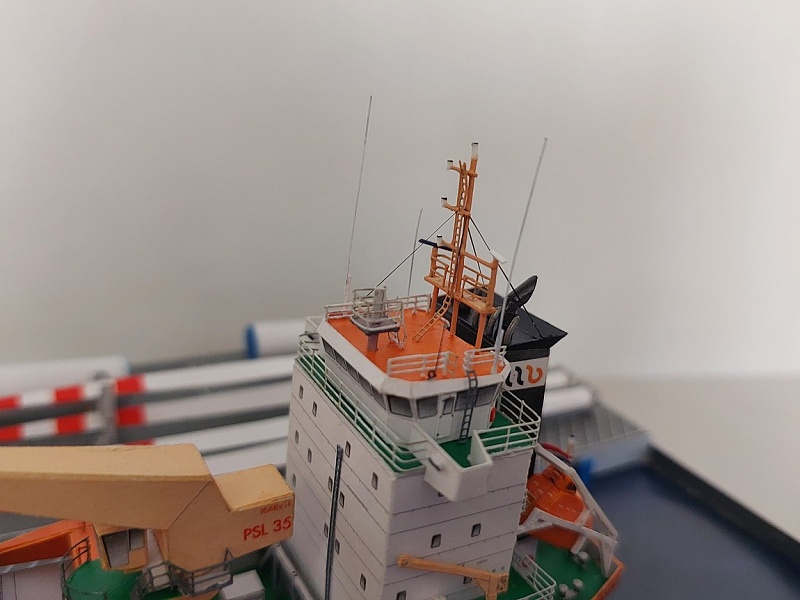

- Сделал носовую и кормовую мачту. Повесил на них ходовые огни, установил трапы, площадки и ограждения.
- Использовал травлёные трапы вместо плоских бумажных. Установил травлёные леера.

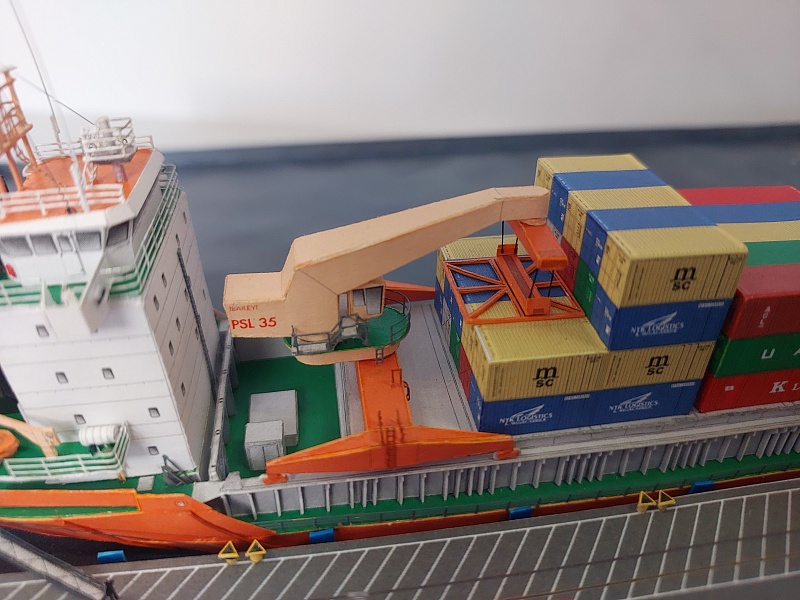

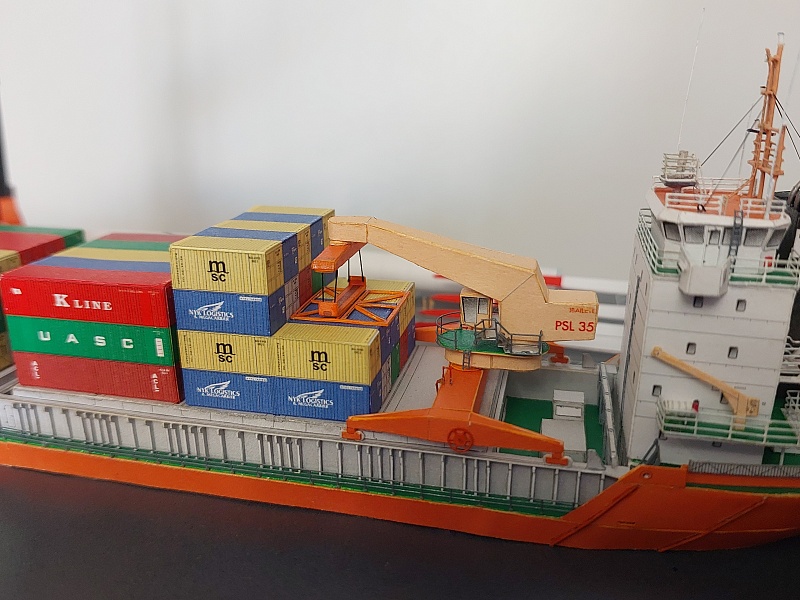

- Доработал судовой кран - леера, трапы, катушка с силовым кабелем.
Хотелось прорезать и застеклить люмики, но так и не осилил это дело.

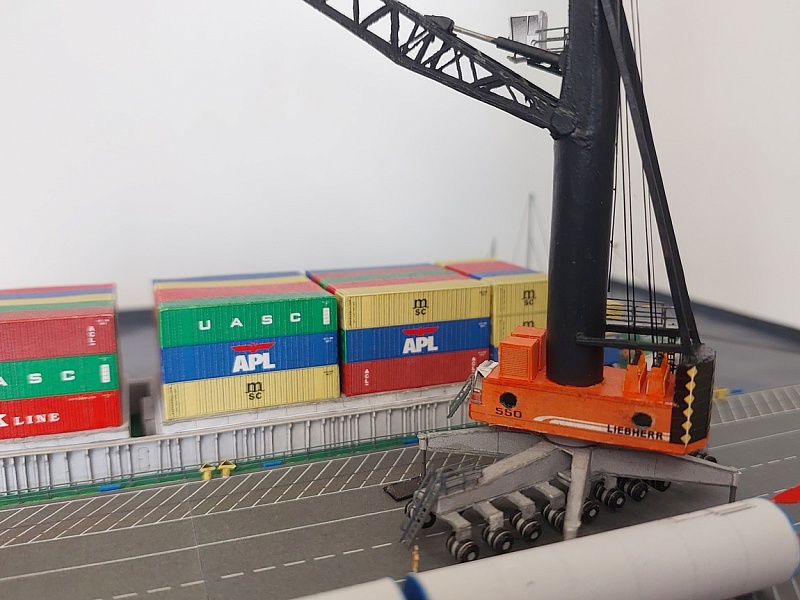

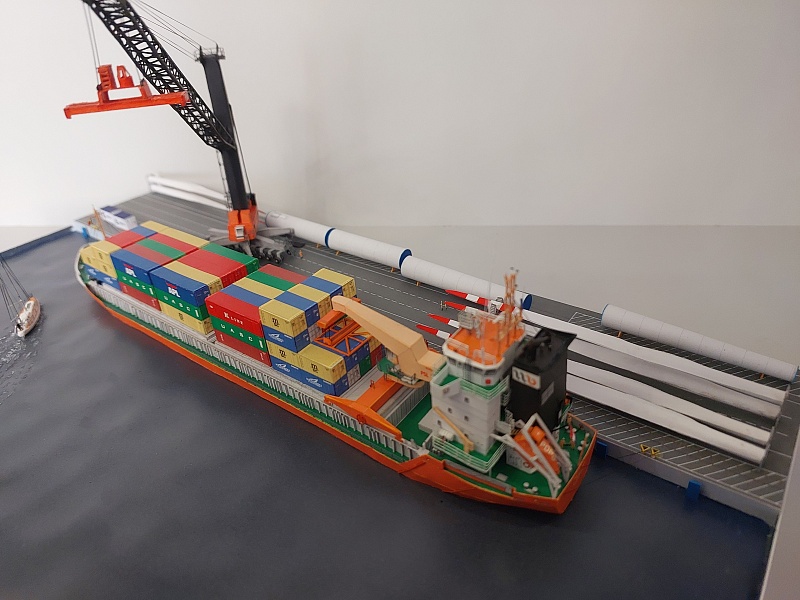

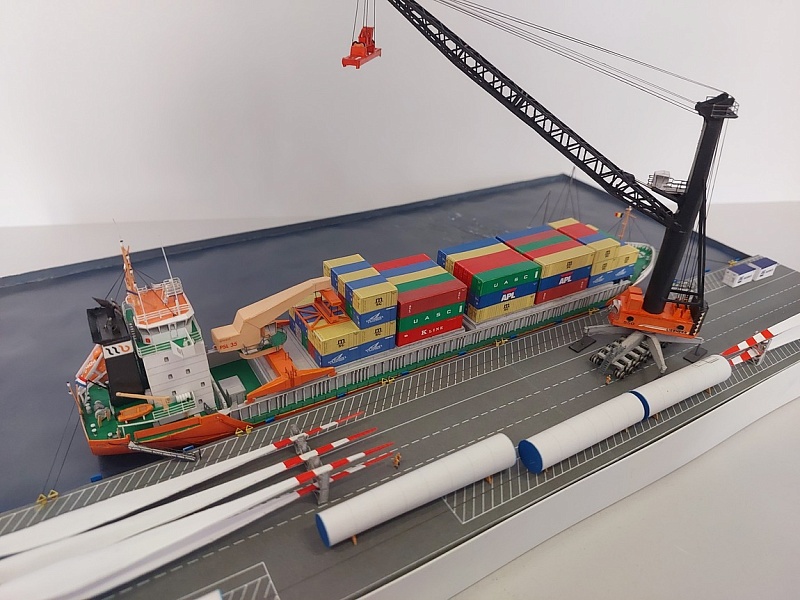

Также доработал береговой кран "Liebher 550"
- Стрела крана вырезана на лазерном принтере из черной бумаги.
- Установил трапы с защитным ограждением и поручни.
- Сделал и установил недостающие лебедки с тросами.

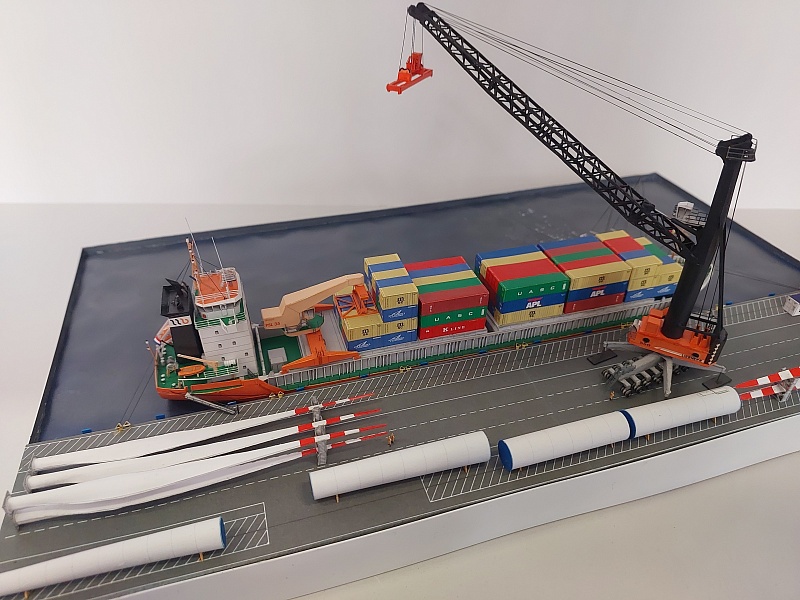

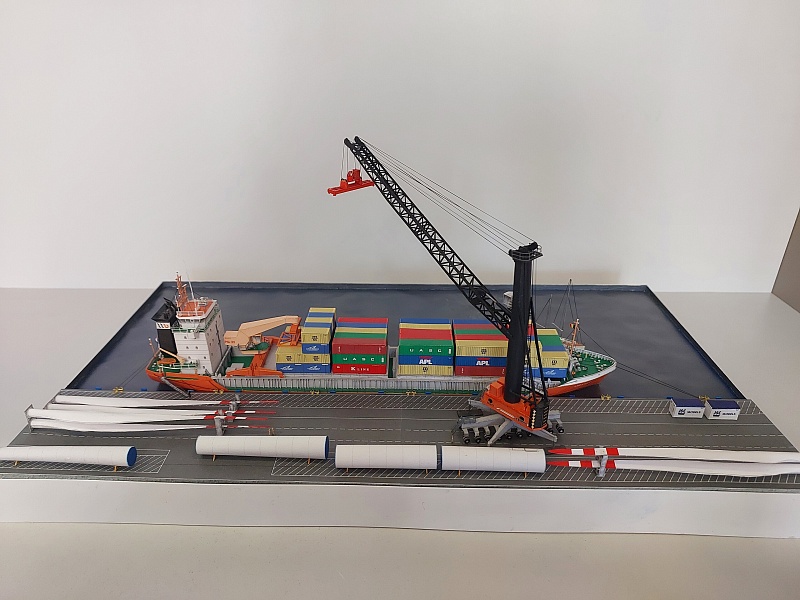

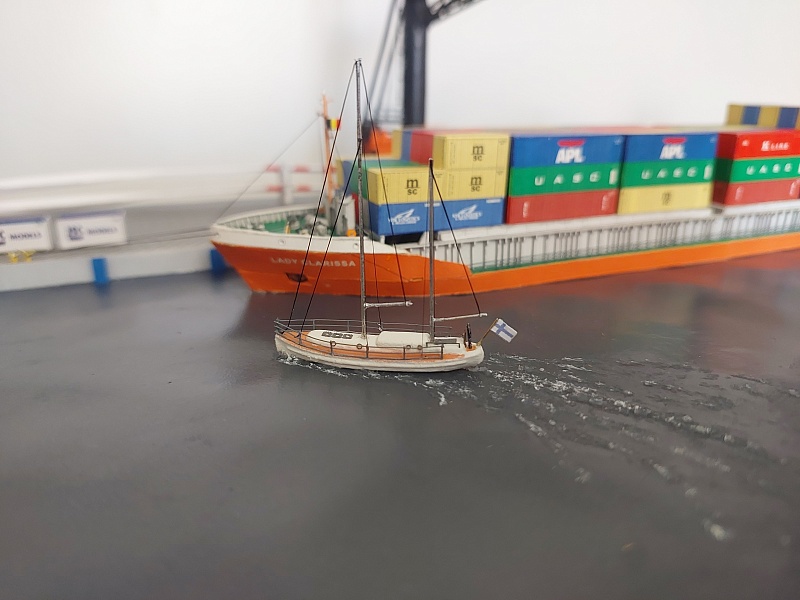

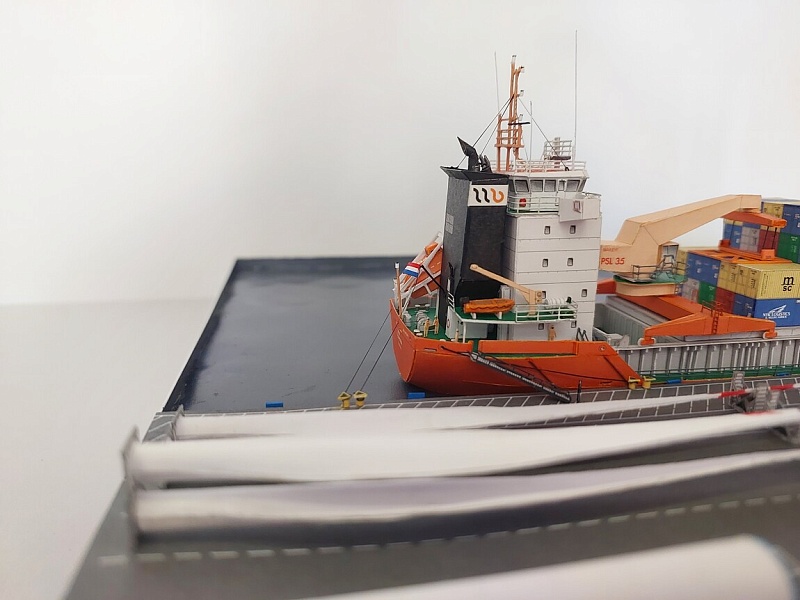

Использовал спандекс в качестве тросов, фалов и швартовых концов. Сделал (прорезал) все необходимые отверстия во бумажных элементах. Яхта самодельная из пластика - она добавляет динамики диораме, и заодно яхта закрывает жирное пятно клея)).Причал забросал лопастями и башенными модулями от ветряков. Добавил пару рабочих и немного экипажа - травлёные фигурки в 350м масштабе. Вода - готовая имитация, заказанная на маркетплэйсе и покрашенная смесью шарового серого и голубого. Замечания и критика приветствуется!
|
Комментарии
38 лет
На сайте с 06.01.2018
К сожалению сайт не даёт мне выложить больше фотографий. Не знаю с чем это связано, если кто подскажет, буду благодарен!
На сайте с 24.12.2023
Отличная диорама получилась. Поздравляю с завершением! За проделанные доработки, отдельный респект! Из видимых замечаний я бы отметил, наличие яхты в грузовом порту (маловероятно), лучше бы подошёл какой ни будь буксир, или лоцман, но это ИМХО. И к сожалению, вода смотрится как то уныло, плюс высокий бортик самой диорамы, как будто в песочнице. А что за имитация воды, с маркетплэйса, можно отдельно фото посмотреть?
С Уважением, Андрей.
На сайте с 24.12.2023
К сожалению сайт не даёт мне выложить больше фотографий. Не знаю с чем это связано, если кто подскажет, буду благодарен!
Можно попробовать уменьшить размер фотографий до 1200 пикселей по ширине, и вес соответственно.
С Уважением, Андрей.
На сайте с 20.10.2019
С уважением.
59 лет
На сайте с 18.07.2010
Приветствую! Интересная работа -понрвилась!
С уважением.Да.
38 лет
На сайте с 06.01.2018
Приветствую Александр.
Отличная диорама получилась. Поздравляю с завершением! За проделанные доработки, отдельный респект! Из видимых замечаний я бы отметил, наличие яхты в грузовом порту (маловероятно), лучше бы подошёл какой ни будь буксир, или лоцман, но это ИМХО. И к сожалению, вода смотрится как то уныло, плюс высокий бортик самой диорамы, как будто в песочнице. А что за имитация воды, с маркетплэйса, можно отдельно фото посмотреть?
С Уважением, Андрей.
Здравствуйте Андрей!

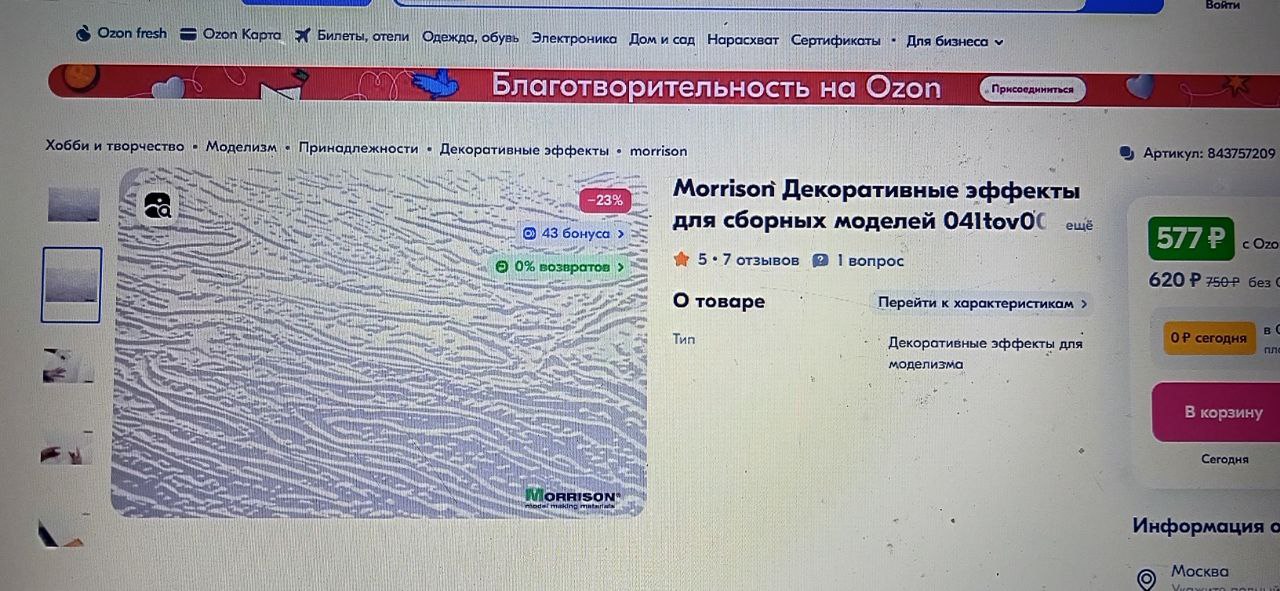

Спасибо Вам за комментарий! Яхты иногда встречаются, особенно в крупных портах, таких как Гент, Антверпен или Роттердам, но я с вами полностью согласен, лоцманский катер смотрелся бы лучше) По воде: старался покрасить более-менее приближённо к реальности. Голубая или прозрачная вода в портовых акваториях редко встречается, особенно на Балтике и в Северном море. Но тут тоже согласен - эксперимент с покраской воды не очень удался(( Текстуру воды решил взять как будто в штилевую погоду, элементы такой текстуры легче соединить между собой, а с волнами придется подгонять так, чтоб они совпали на стыке. По поводу бортика - туда планировалось вставить колпак из оргстекла, но с размерами промахнулся и причал встал впритык к бортам. Буду думать что-то другое с этим колпаком... Но бортики не буду уже подрезать в любом случае. Скинул ниже скрин с названием текстуры воды.
38 лет
На сайте с 06.01.2018
38 лет
На сайте с 06.01.2018
Уменьшил размер фото - не загружаются один фиг(( Вчера вообще на сайт зайти не мог(
При загрузке фото выдаёт:
Warning: POST Content-Length of 89790176 bytes exceeds the limit of 20971520 bytes in Unknown on line 0
[RuntimeException]
Could not start session because headers have already been sent. "":0. (0)
/home/karopka/www/bitrix/modules/main/lib/session/session.php:143
#0: Bitrix\Main\Session\Session->start()
/home/karopka/www/bitrix/modules/main/lib/session/kernelsessionproxy.php:47
#1: Bitrix\Main\Session\KernelSessionProxy->start()
/home/karopka/www/bitrix/modules/main/include.php:182
#2: require_once(string)
/home/karopka/www/bitrix/modules/main/include/prolog_before.php:19
#3: require_once(string)
/home/karopka/www/bitrix/modules/main/include/prolog.php:10
#4: require_once(string)
/home/karopka/www/bitrix/header.php:1
#5: require(string)
/home/karopka/www/model/edit.php:2
#6: include_once(string)
/home/karopka/www/bitrix/modules/main/include/urlrewrite.php:128
#7: include_once(string)
/home/karopka/www/bitrix/urlrewrite.php:2
Либо пишет что отредактировано успешно, но самих фоток нету((
На сайте с 24.12.2023
Александр, я посмотрел фото с имитацией воды, в принципе неплохой вариант. Хочу вам сказать, у меня тоже был печальный опыт в попытке создать штиль, и оказалось, что это не так просто как кажется. Правда я использовал глянцевый лак, и жидкость для имитации водной поверхности, результат получился примерно как у вас. Сейчас, я бы вам посоветовал, если работа ещё находится у вас, сделать при помощи кисти небольшую рябь, из геля для имитации водной поверхности, это должно немного оживить воду. Сделайте примерно, как на моей работе с круизным судном MS Trollfjord. А по загрузке фотографий, если не проходят 1200 по ширине, попробуйте снизить до 1150, у меня фотки с такими габаритами, несколько дней назад прошли.
С Уважением, Андрей.
38 лет
На сайте с 06.01.2018
Ну на конец то, можно что то написать...
Александр, я посмотрел фото с имитацией воды, в принципе неплохой вариант. Хочу вам сказать, у меня тоже был печальный опыт в попытке создать штиль, и оказалось, что это не так просто как кажется. Правда я использовал глянцевый лак, и жидкость для имитации водной поверхности, результат получился примерно как у вас. Сейчас, я бы вам посоветовал, если работа ещё находится у вас, сделать при помощи кисти небольшую рябь, из геля для имитации водной поверхности, это должно немного оживить воду. Сделайте примерно, как на моей работе с круизным судном MS Trollfjord. А по загрузке фотографий, если не проходят 1200 по ширине, попробуйте снизить до 1150, у меня фотки с такими габаритами, несколько дней назад прошли.
С Уважением, Андрей.
Андрей, здравствуйте еще раз!)
Удалось загрузить побольше фоток, но средненького качества) Ваши работы я прекрасно знаю и даже посматриваю на них когда нужно сделать имитацию воды, тут нужен опыт, с наскока не получится. Свою диораму уже вручил товарищу, так-что останется так, как есть. Он доволен, а это главное)) Спасибо большое вам за комментарии и советы!
