Фронтовой бомбардировщик Су-24М.

Моё почтение, уважаемые Коллеги!

Представляю вашему вниманию подборку фотографий советского тактического фронтового бомбардировщика с крылом изменяемой стреловидности Су-24М.

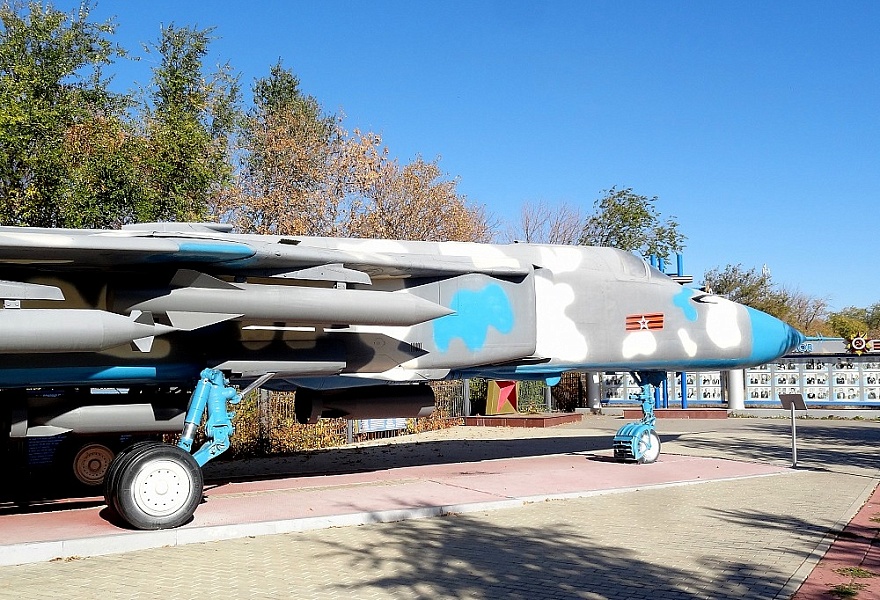

Экспонат расположен на территории музея под открытом небом "Сквер Победы", созданного ООО "Газпром добыча Оренбург" при содействии администрации города Оренбурга в честь 71-ой годовщины Победы в Великой Отечественной войне.

Экспонат расположен по адресу: Россия, Оренбургская область, Оренбург, микрорайон Ростоши, Улица Зорянка, 1/15.

• Краткая справка о прототипе:

Постановление ЦК КППСС и Совета Министров СССР от 4 февраля 1975 года, по которому Су-24 был принят на вооружение и запущен в крупносерийное производство, предусматривало и немедленное начало работ по его дальнейшему совершенствованию. Главной задачей было оснащение бомбардировщика современным высокоточным оружием. К середине 70-х годов разработчики авиационных средств поражения уже наконец-то справились с задачами, поставленными еще в начале проектирования комплекса вооружения Т-6. Для обеспечения применения предусмотренных средств поражения была спроектирована новая прицельно-навигационная система ПНС-24М "Тигр-НС". Она отличалась усовершенствованным центральным компьютером ЦВУ-10-058К и комплектом прицельных подсистем. Среди последних главной новинкой была лазерно-телевизионная прицельная станция "Кайра-24".

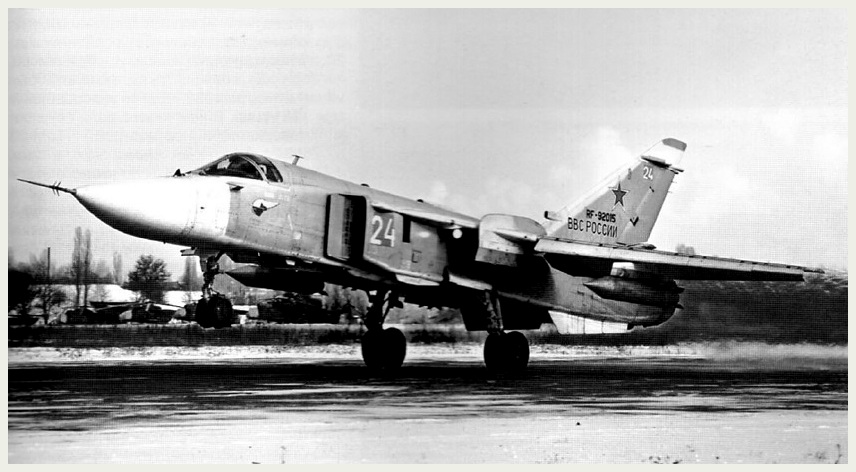

• Взлёт Су-24М с парой контейнеров КМГУ-2 под крылом.

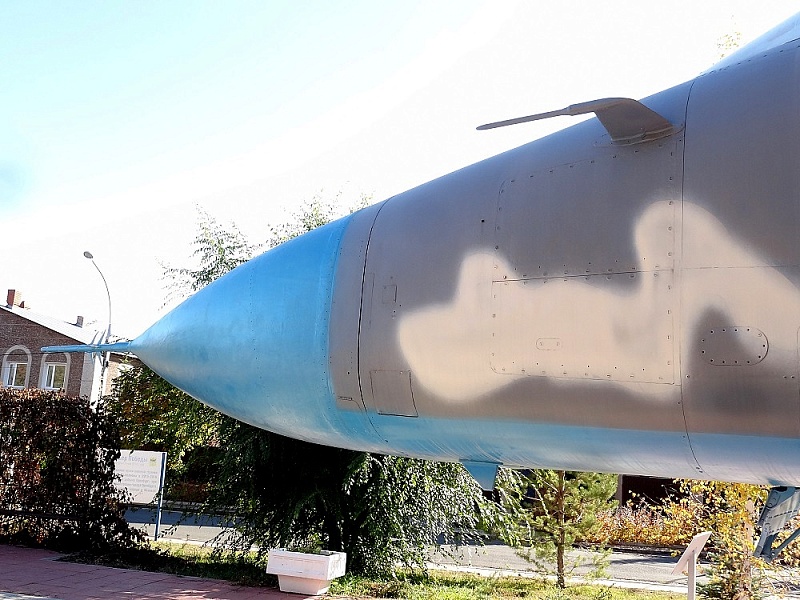

Основные доработки конструкции фронтового бомбардировщика Су-24М связаны с установкой на его борту нового прицельно-навигационного оборудования, аппаратуры бортового комплекса обороны, внедрения системы дозаправки топливом в полете. Более всего изменения коснулись конструкции фюзеляжа. В связи с установкой дополнительного радиоэлектронного оборудования и системы дозаправки топливом в полете носовая часть фюзеляжа удлинена на 7760 мм за счет увеличения носового отсека оборудования перед кабиной экипажа. В связи с введением системы дозаправки топливом в полете в носовой части фюзеляжа перед кабиной на шпангоуте № 4 установлена выпускаемая штанга-топливоприемник и организована ниша для нее, закрывающаяся створкой. При выдвижении штат и створка откидывается назад. Некоторым доработкам подверглось вертикальное оперение: увеличена высота киля, изменен обвод его передней кромки, необходимость чего была вызвана установкой дополнительных антенных устройств и перенесением контейнера тормозною парашюта из фюзеляжа в корневую часть киля. Часть изменений конструкции внедрялись параллельно как на новый самолет Су-24М, так и на последние серии Су-24. К таким доработкам относятся обжатие хвостовой части фюзеляжа, установка аэродинамических гребней на центроплане, объединенных с пилонами подвески вооружения, установка обтекателей антенн аппаратуры бортового комплекса обороны на боковой поверхности воздухозаборников перед центропланом. По конструкция крыла, горизонтального оперения и шасси самолет Су-24М практически полностью подобен самолету Су-24. На самолете Су-24М используются те же, что и на Су-24, двигатели АЛ-21Ф-3. Основные отличия топливной системы вызваны введением системы дозаправки топливом в полете. Дозаправка производится через выдвигающуюся штангу-топливоприемник с использованием магистрали заправки топливных баков под давлением. Для заправки самолета в воздухе необходимо выпустить штангу-приемник, произвести прицеливание и осуществить контакт штанги с конусом-датчиком унифицированного подвесного агрегата заправки (УПАЗ) самолета-заправщика. После надежного захвата штанги конусом начинается процесс дозаправки, и топливо под давлением поступает в магистраль заправки.

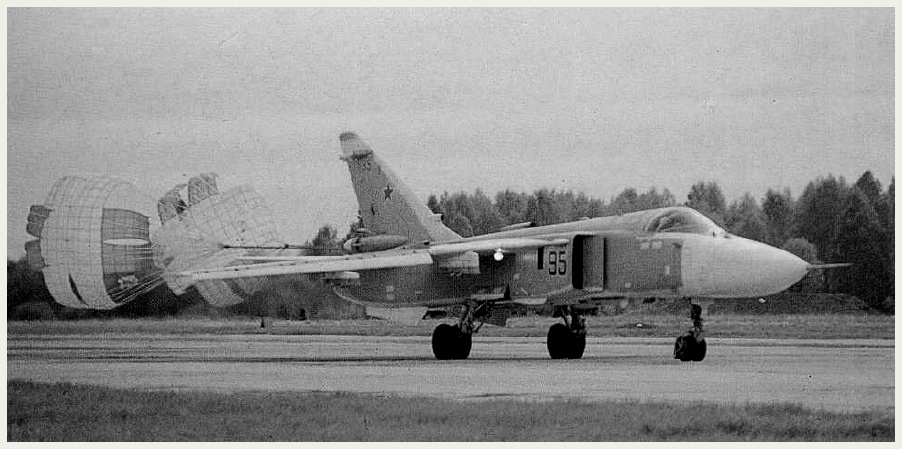

• Су-24М с выпущенным тормозным парашютом.

Первым опытным образцом Су-24М считается самолет Т-6М-22, на котором провели испытания станций "Кайра". Испытания этого опытного самолета начались в 1976 году. На втором этапе Государственных испытаний, в которых участвовало 7 самолетов, основной упор был сделан на проверку его боевых качеств и прежде всего характеристик прицельно-навигационной системы "Тигр". Первый серийный самолет Су-24М (изделие 44) был выпущен на Новосибирском авиазаводе уже летом 1979 года, но в результате бюрократических проволочек акт о принятии машины на вооружение был подписан лишь в 83-м. Первые Су-24М в июне 1981 года прибыли в Воронеж и поступили в 760-й ИИСАП 4-го Центра боевой подготовки и переучивания личного состава фронтовой авиации СССР. Там же и 1984-1985 годах они успешно прошли войсковые испытания.

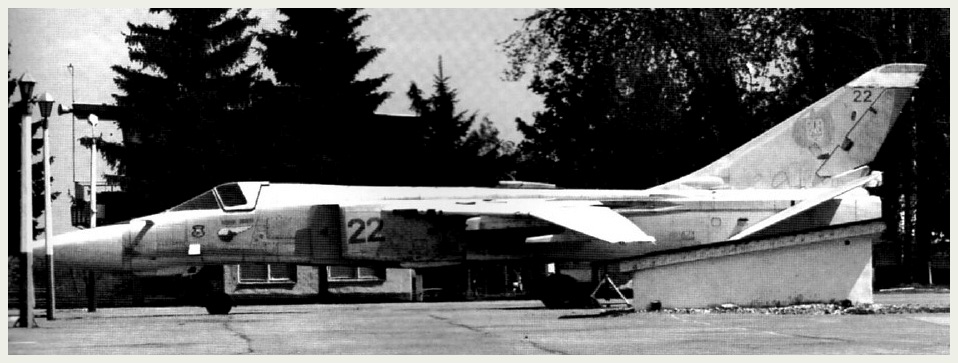

• Переоборудованный самолёт Т6-22 служил летающей лабораторией для отработки новой прицельной аппаратуры Кайра.

Как и Су-24, Су-24М направлялся в первую голову в западные военные округа, а также в группы войск, дислоцированные на территории Польши и ГДР. В 1984 году эти машины впервые были показаны журналистам в ходе больших учений в Чехословакии. Эксперты НАТО проявили значительное внимание к самолету, однако практически до тех пор, пока не появилась официальная информация, не знали о реальной степени роста его боевых возможностей, считая, что значительная опасность таится лишь в увеличении радиуса действия машины.

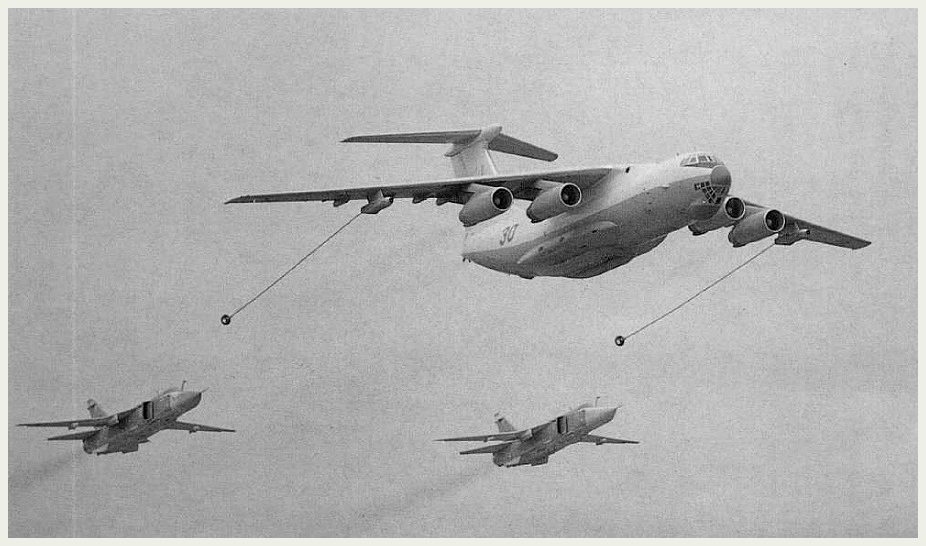

• Демонстрация дозаправки Су-24М от Ил-78.

• Используемая литература:

1. Сергей Мороз. - "Фронтовой бомбардировщик Су-24/24М". Издательство: "Major". Киев. 2001.

2. А.Фомин - "Фронтовой бомбардировщик Су-24". Издательство "Polygon". Авиационная серия "Красный флаг", 1996.
