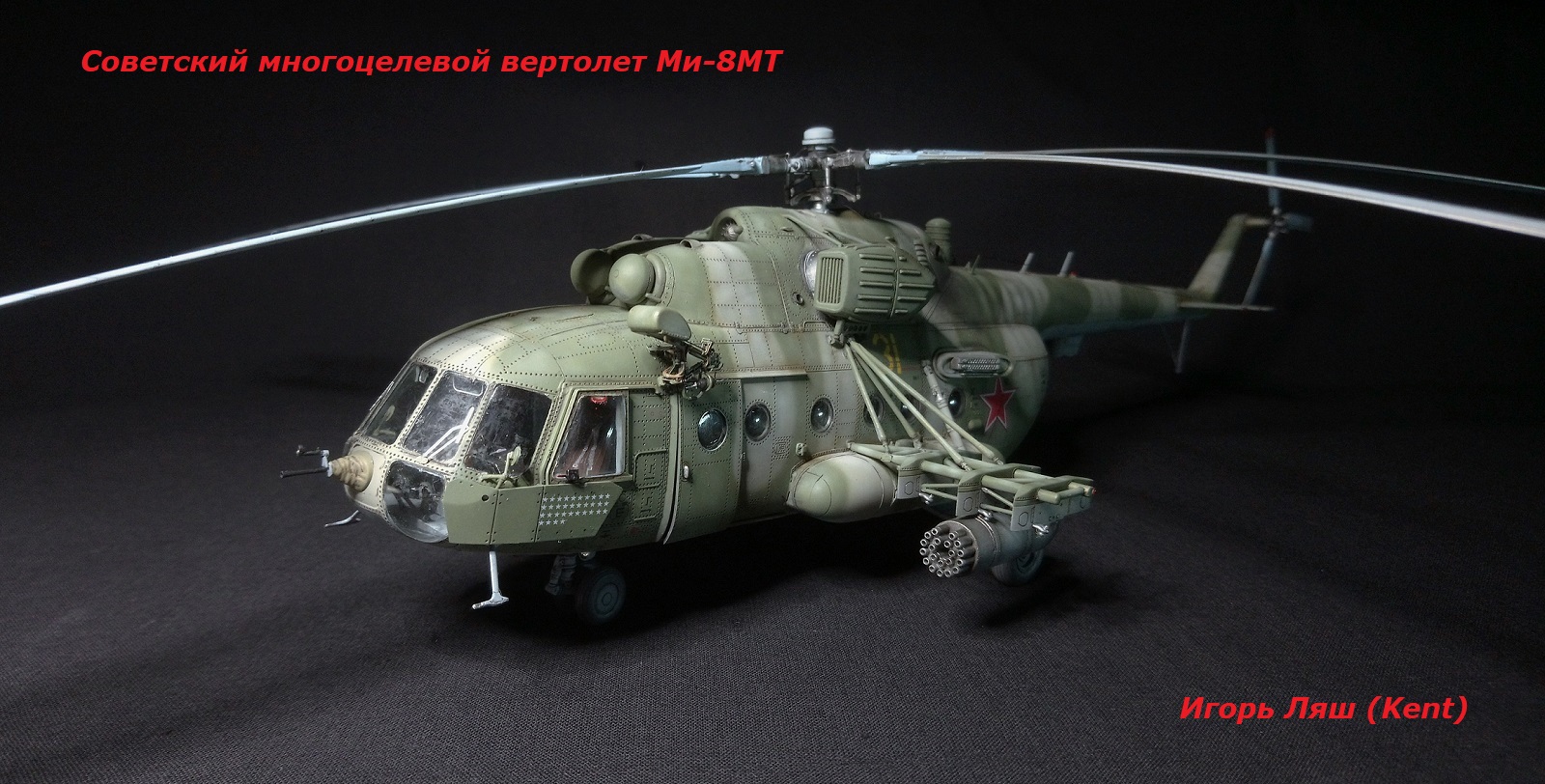

Советский Ми-8МТ "Пиковый дракончик из Баграма" 1/48

Доброго дня, друзья-коллеги!

Продолжаю строить авиацию. А именно, мою любимую тему – вертолеты. На этот раз сделал советский многоцелевой верт – Ми-8МТ. Эта недавняя новинка известной китайской фирмы ТРУБАЧ. Чем она привлекла меня? Тем, что с сравнительно небольшими доработками можно получить неплохой результат. Ошибки, конечно, имелись, но всё было легко устранимо. Главный недостаток модели (ИМХО) – это полное отсутствие содержимого транспортно-десантного отсека. Пришлось делать самому.)

Краткая информация

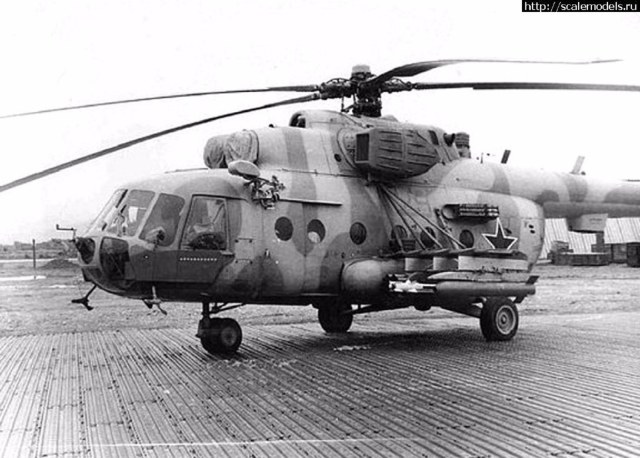

Ми-8МТ – это модернизация предыдущей модификации «Т» за счет установки новых более мощных газотурбинных двигателей ТВ3-117МТ. Благодаря увеличенной мощности, полезная нагрузка вертолета выросла до 4 тонн. И, следовательно выросли высотные характеристики. Скороподъемность увеличилась. На нем был также установлен новый главный редуктор ВР-14. Рулевой винт был установлен слева, в отличии от старой версии. Создание новой модификации было обусловлено нехваткой надежных машин в условиях высокогорья с жарким климатом. В ходе летных испытаний конструкторы выяснили, что ЛТХ вертолета стали намного лучше предыдущей версии. А на боковых фермах количество пилонов выросло до трёх, что позволяло подвешивать бОльшую номенклатуру вооружения. В 1975г. был выпущен первый вертолет, а в 1977 году началось серийное производство на Казанском вертолетном заводе. С началом войны в Афганистане производство вертолетов выросло, в связи с частым применением их в ходе различных военных операциях. Во время войны данная модификация зарекомендовала себя с самой лучшей стороны и чаще всего применялась по доставке десанта, эвакуации раненых, перевозке различных грузов и огневой поддержке войск. Всего было построено свыше 3000 единиц.

Вертолет одновинтовой схемы с 5-ти лопастным НВ и трёх лопастным РВ с увеличенной хордой лопасти, и трех опорным шасси. Он оснащен двумя ГТД ТВ3-117МТ. За главным редуктором установлена ВСУ АИ-9В. Во время войны в Афганистане вертолет существенно доработали. На воздухозаборниках были установлены ПЗУ (пылезащитные устройства). Для снижения инфракрасной (ИК) заметности на системе выхлопа монтировались экранно-выхлопные устройства (ЭВУ). Также была установлена станция ИК помех «Липа». Для защиты от ракет с тепловыми головками самонаведения были установлены блоки отстрела ложных целей АСО-2В. Кабину экипажа экранировали навесными бронеплитами. В ТБ вставлялась полиуретановая губка для предотвращения взрыва и возгорания топлива при попадании крупнокалиберных пуль. Зеркала заднего вида существенно повысили эффективность противозенитного маневрирования.

 ЛТХ  Длина фюзеляжа – 18,42м, высота – 5,34м, диаметр НВ – 21,3м, диаметр РВ – 3,91, макс. взлетная масса – 13000 кг, мощность двигателей – 2 х 1900 л.с., макс. скорость – 250 км/ч, крейсерская скорость – 220 км/ч, практическая дальность – 520 км. практический потолок – 5000 м. Скороподъемность – 540 м/мин. Экипаж - 3 чел. Десант – 24 чел.

Вооружение Неуправляемые авиаракеты (НАР) – УБ-32-57и Б8В20 подвешивались на средний и внутренний пилон, пушечные контейнеры УПК-23-250, ГУВ (пул) – гондола универсальная вертолетная ГУВ-8700 с 1х12,7мм пулеметом ЯкБ-12,7 и 2х7,62мм пулеметами ГШГ-7,62, ГУВ (гран) – гондола универсальная вертолетная ГУВ-8700 с 1х30мм гранатометом АГ-17А "Пламя-А", бомбы различных калибров – ФАБ-100, 200, 250, 500М62. Курсовой пулемет ПКТ(танковый), кормовой ПКТ (кал.7,62мм)в дверном проеме грузовой кабины устанавливался пулемет КОРД (кал.12,7мм).

Мои изменения

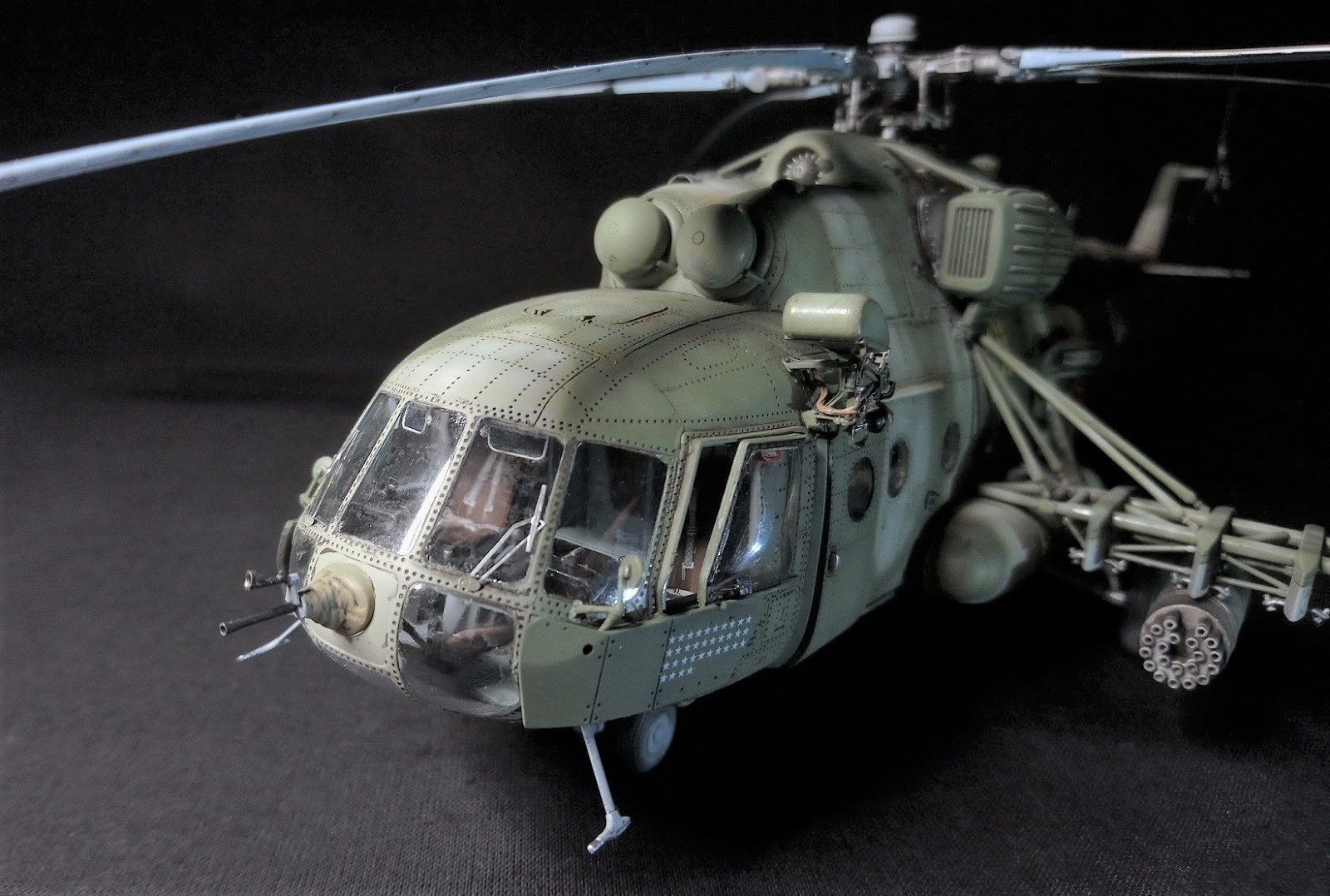

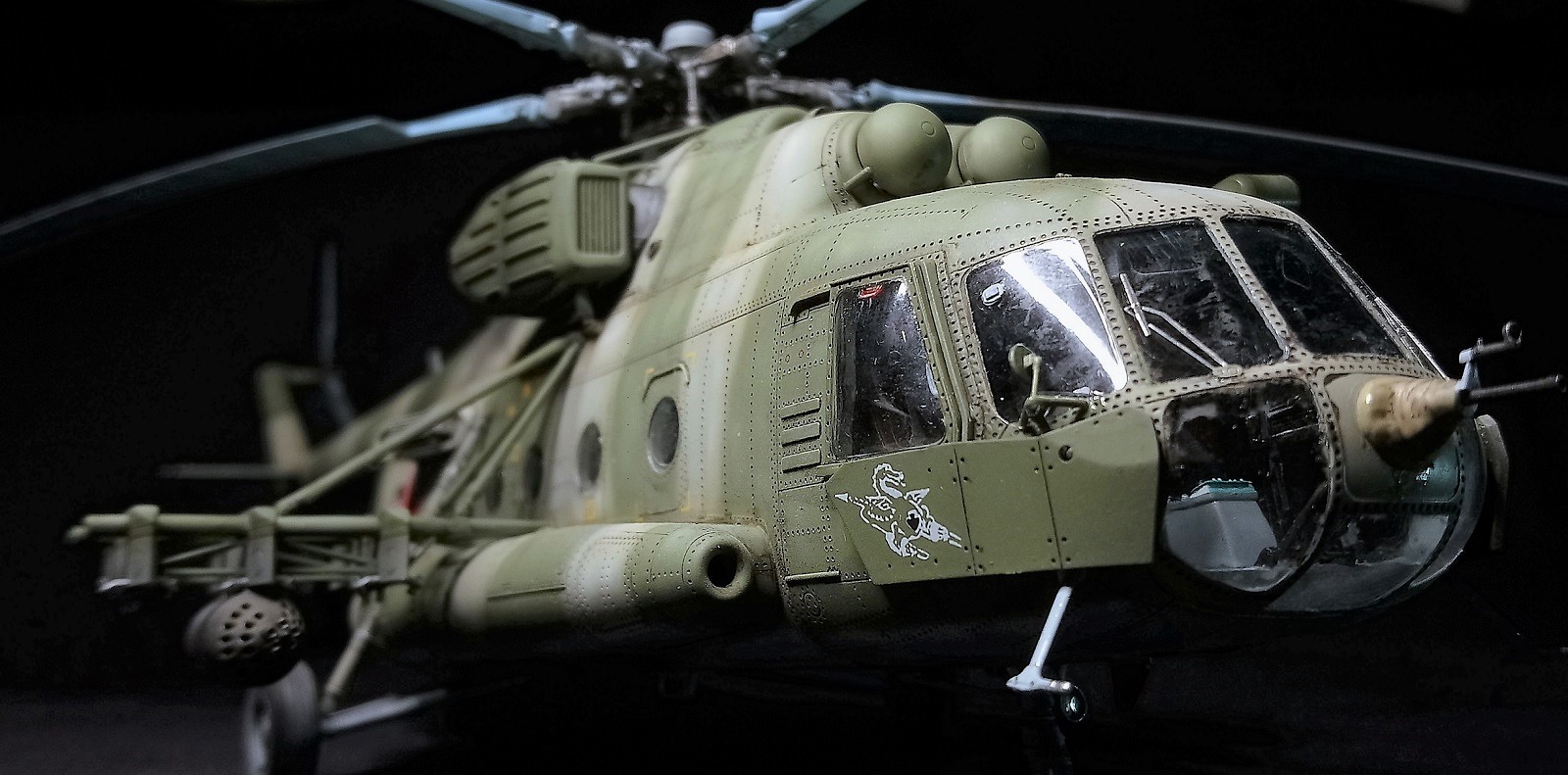

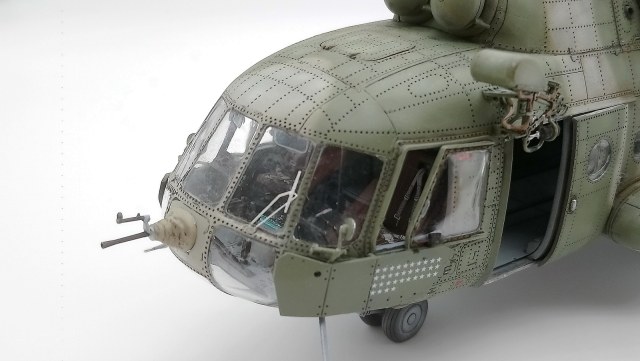

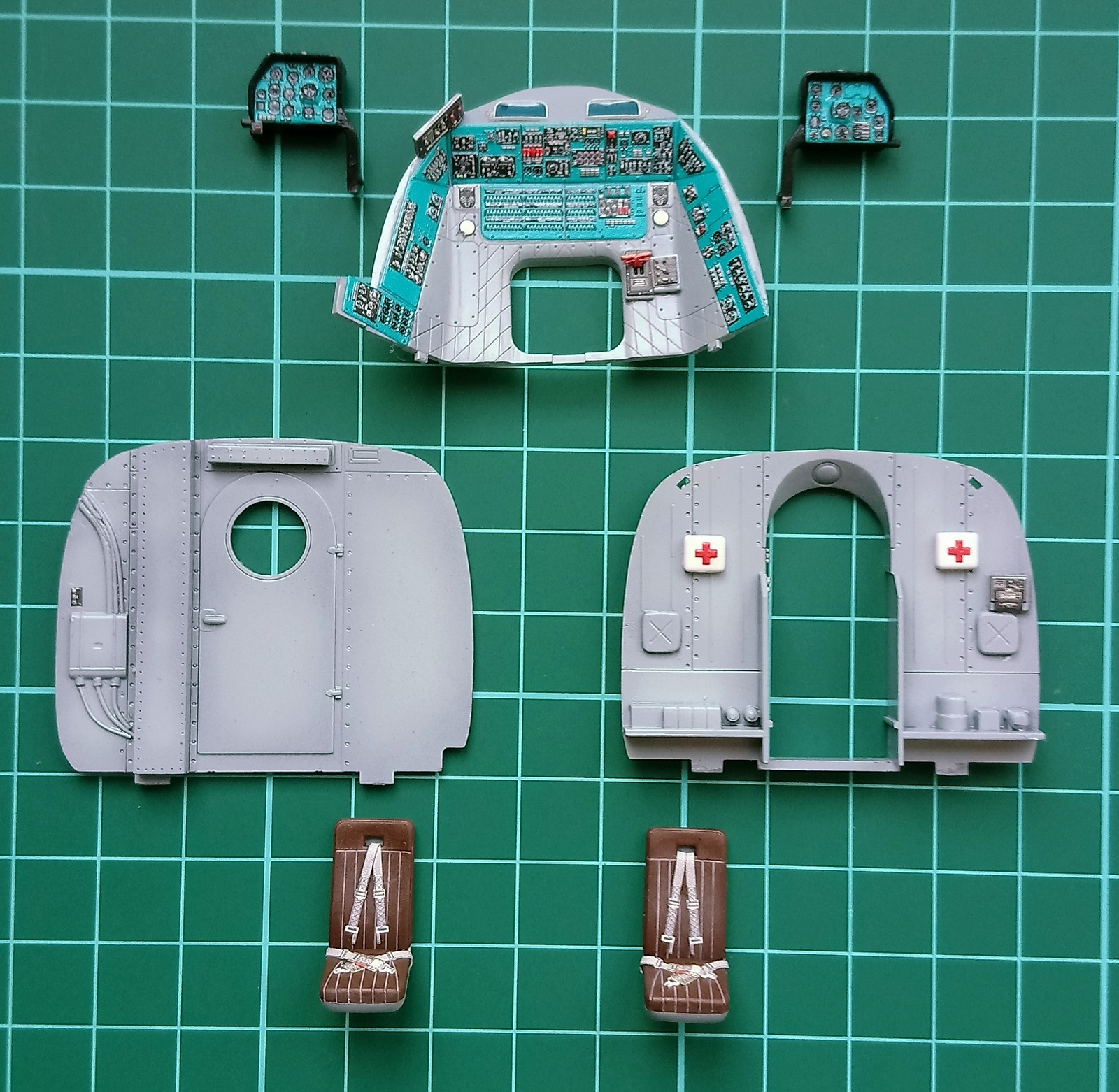

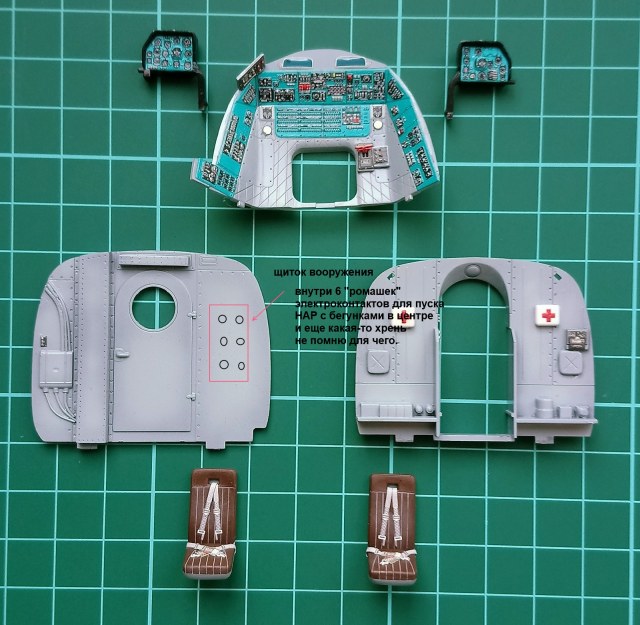

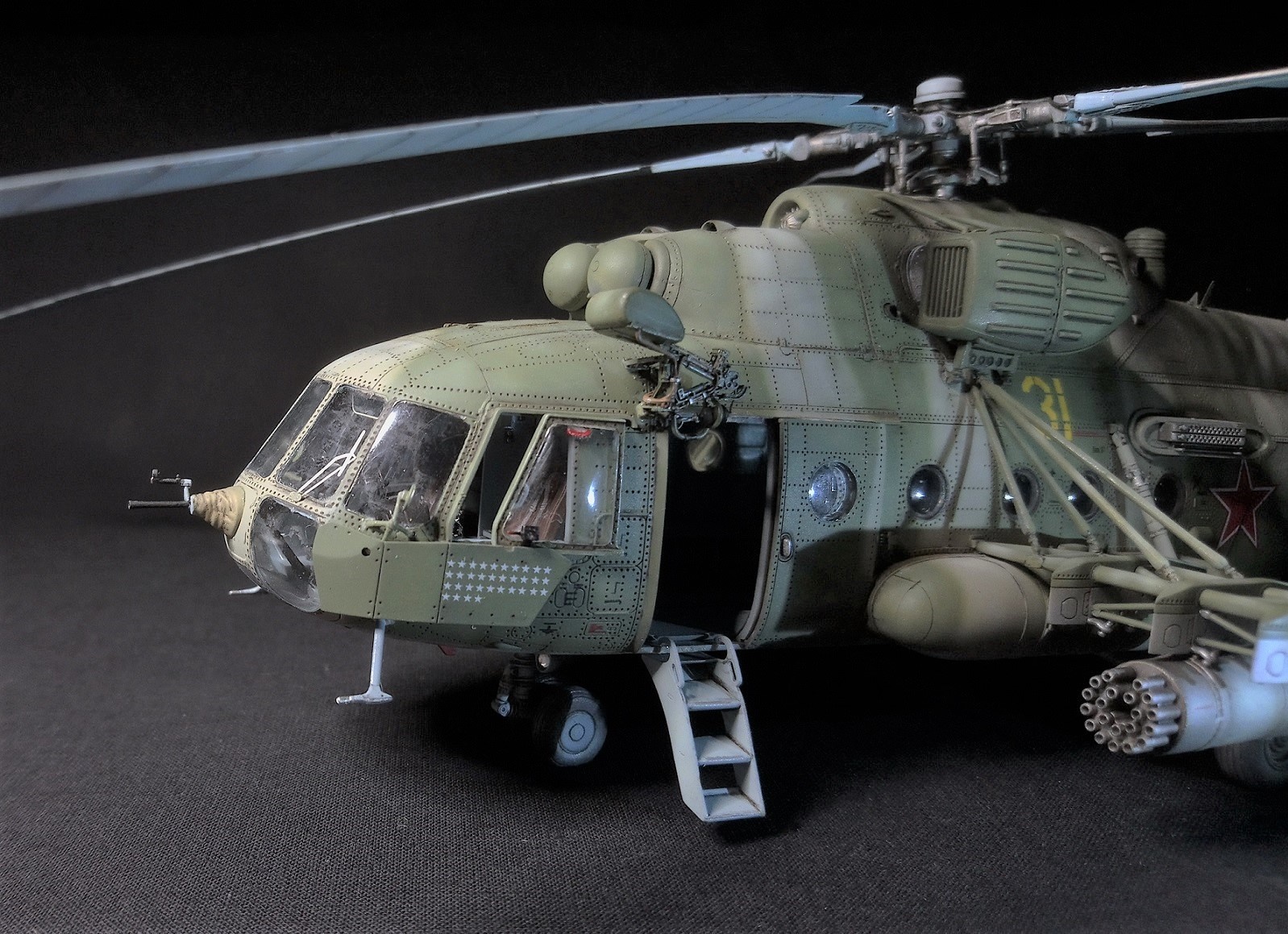

-       доработана пилотская кабина с применением ЗD декалей QS на приборных панелях, а также добавлены недостающие элементы интерьера

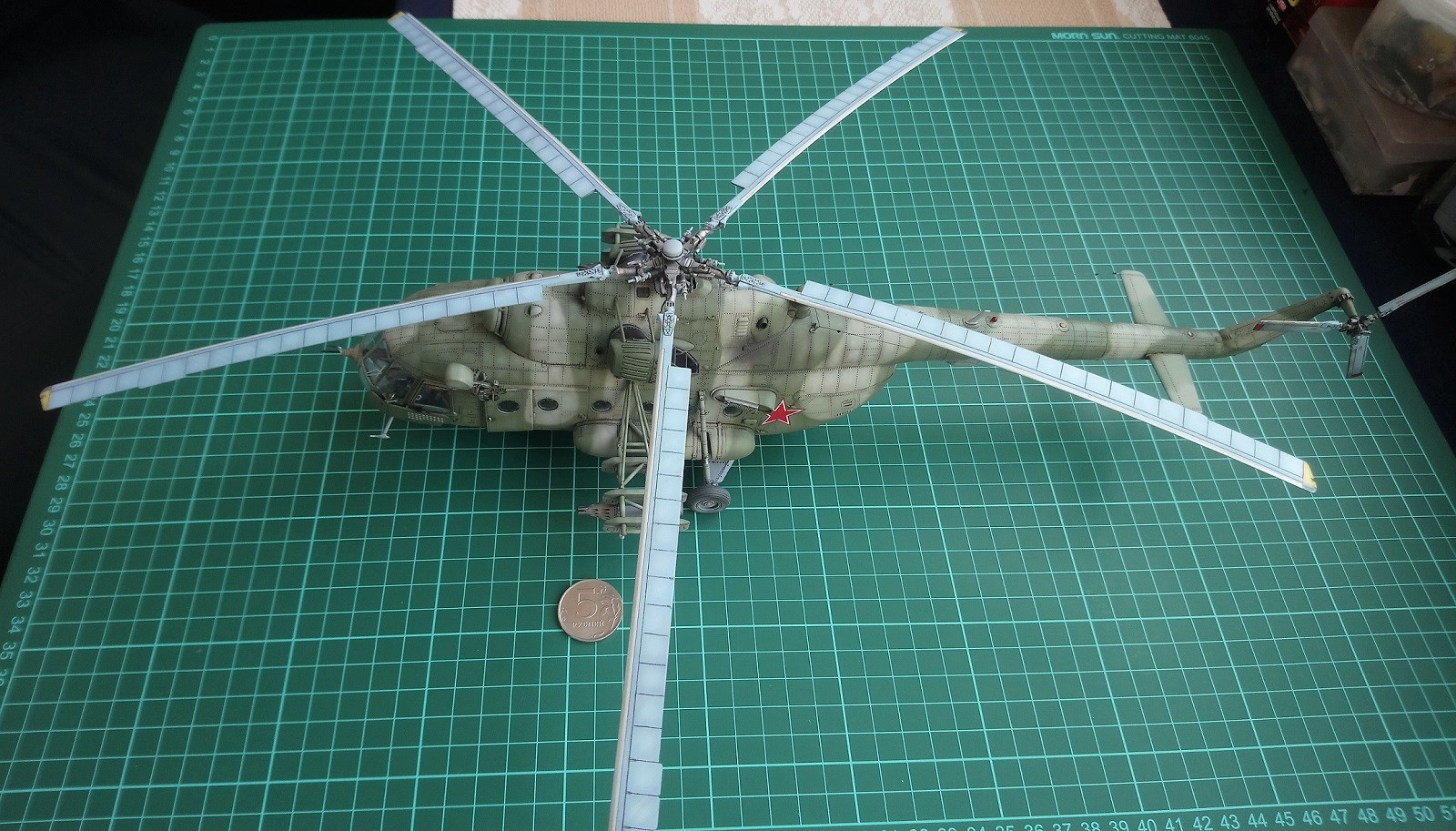

-  переделано крепление лопастей несущего винта и добавлены контурные огни на их законцовках

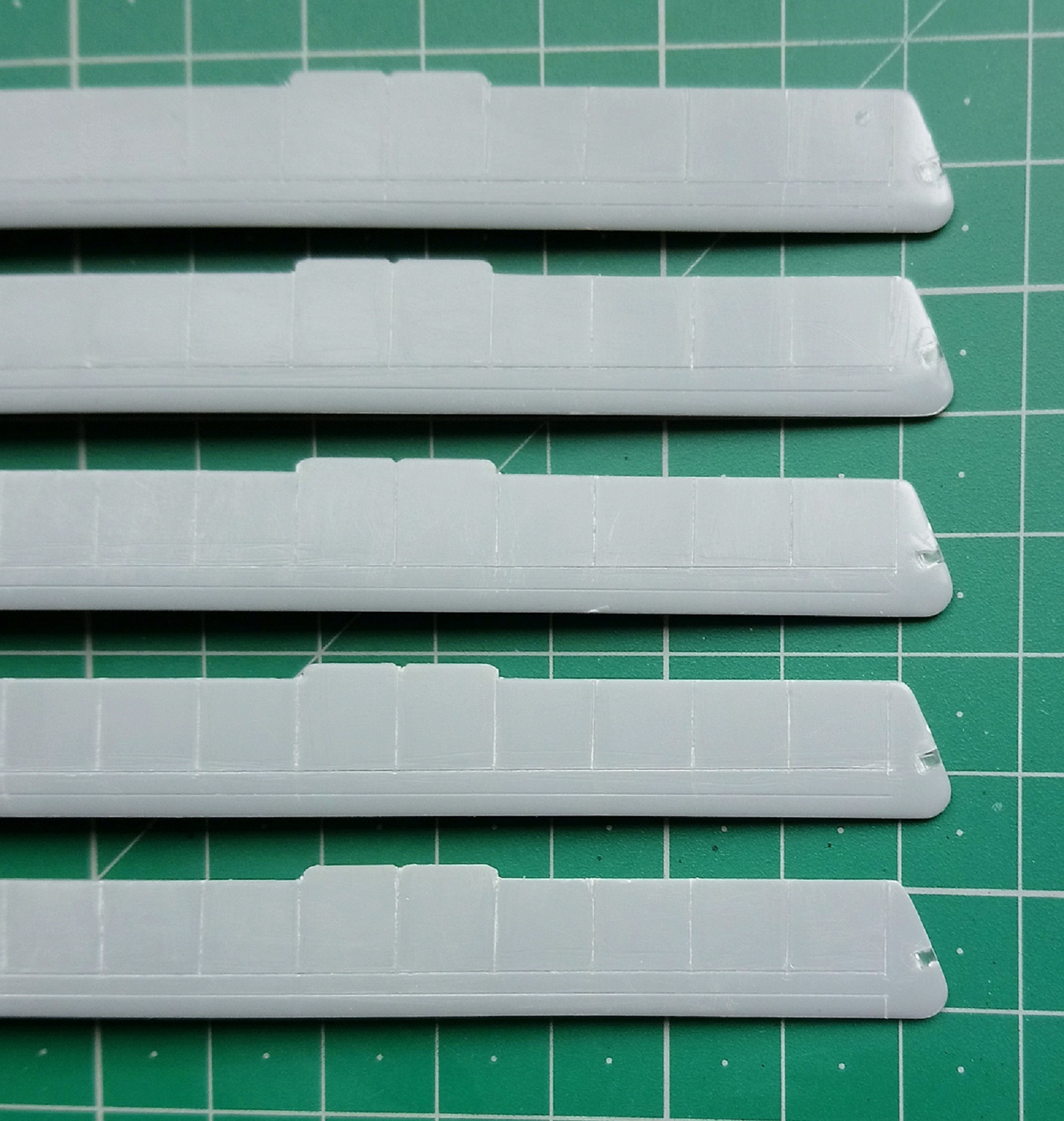

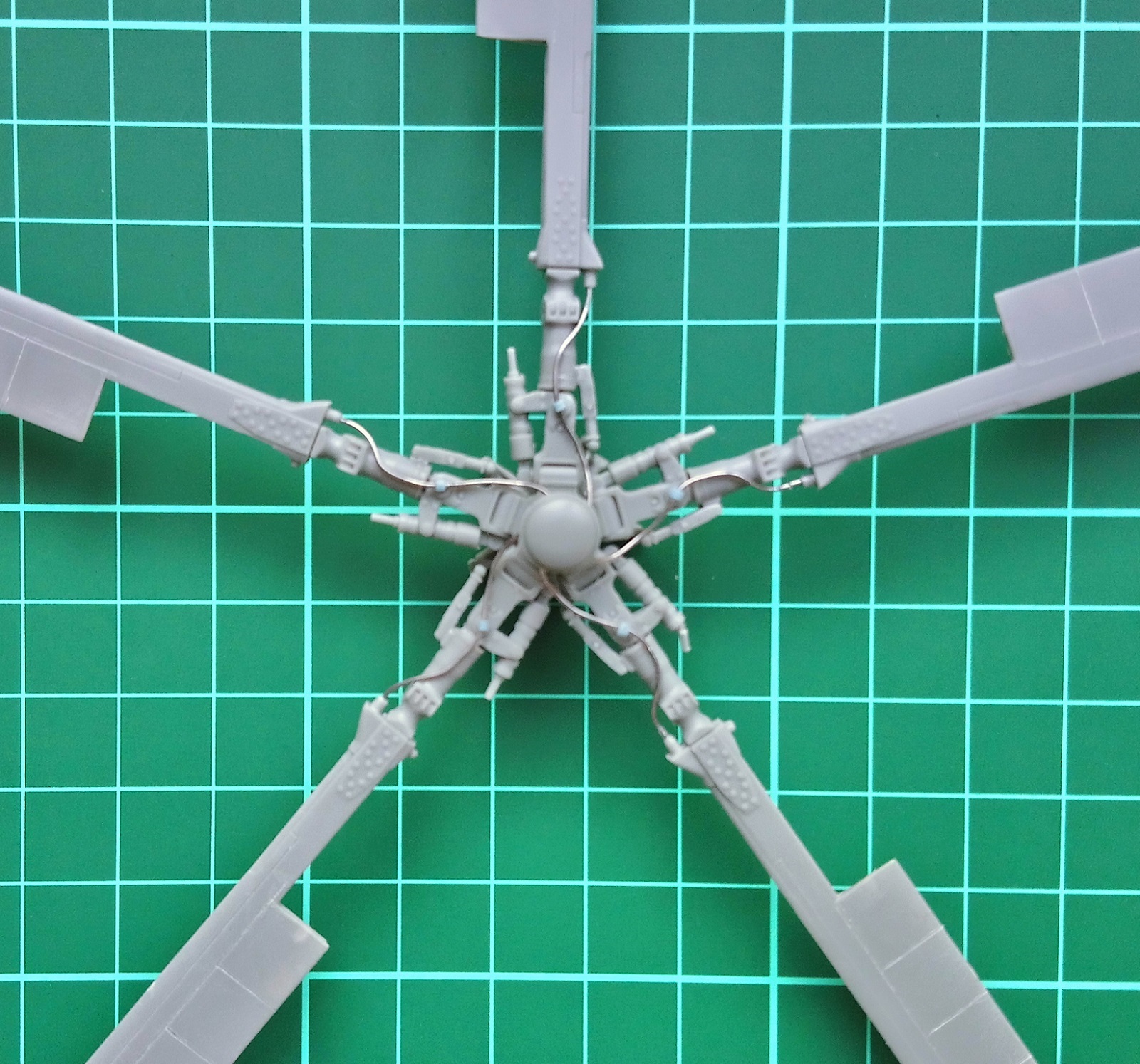

-  доработаны втулка и лопасти НВ (сделан внутренний расшив), добавлены кабели токосъемника

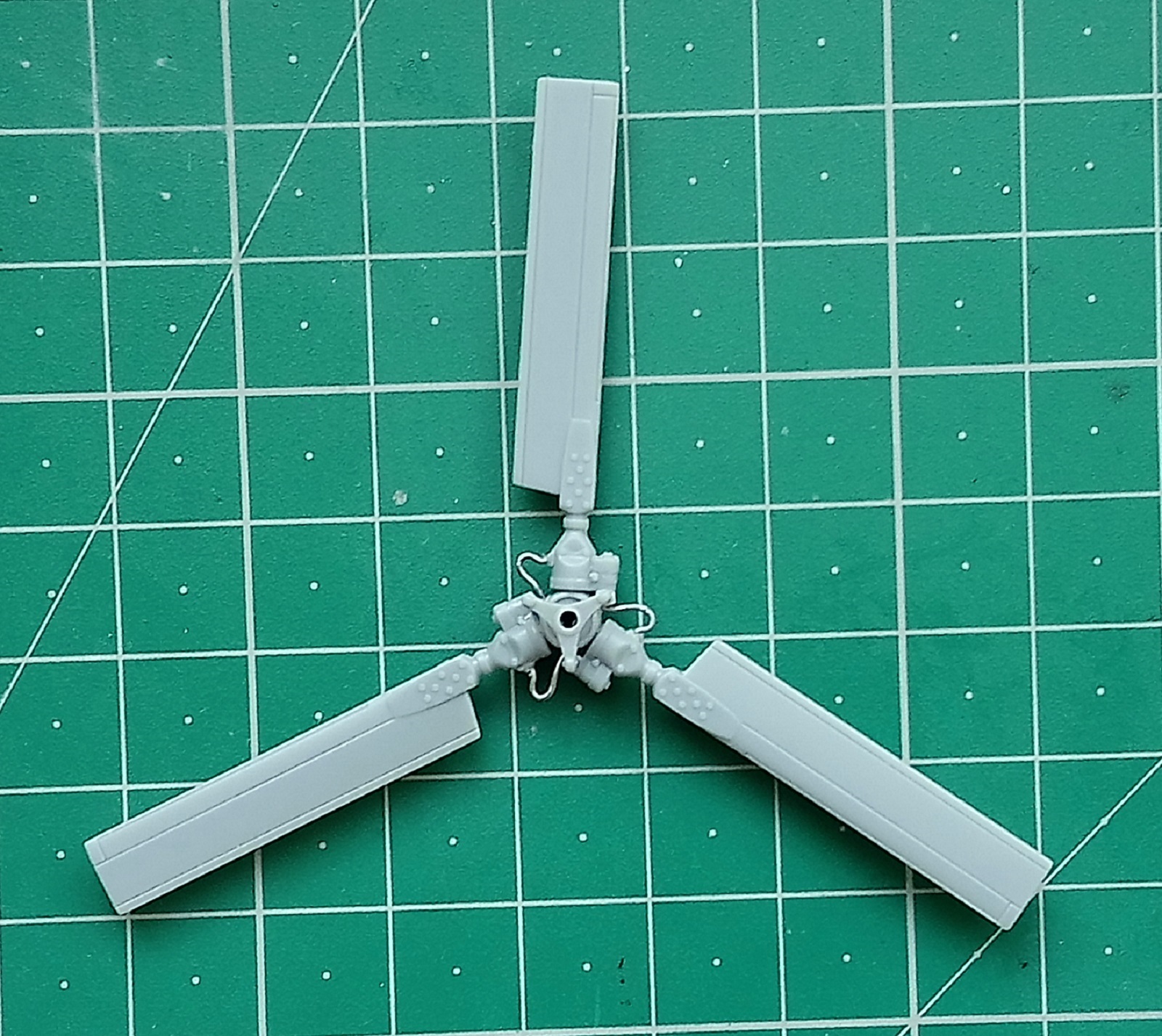

-  доработан РВ с добавлением проводки

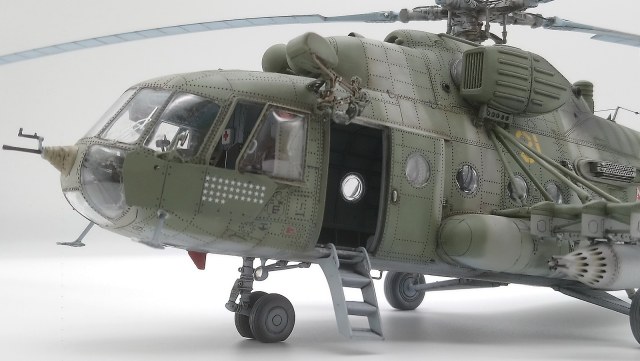

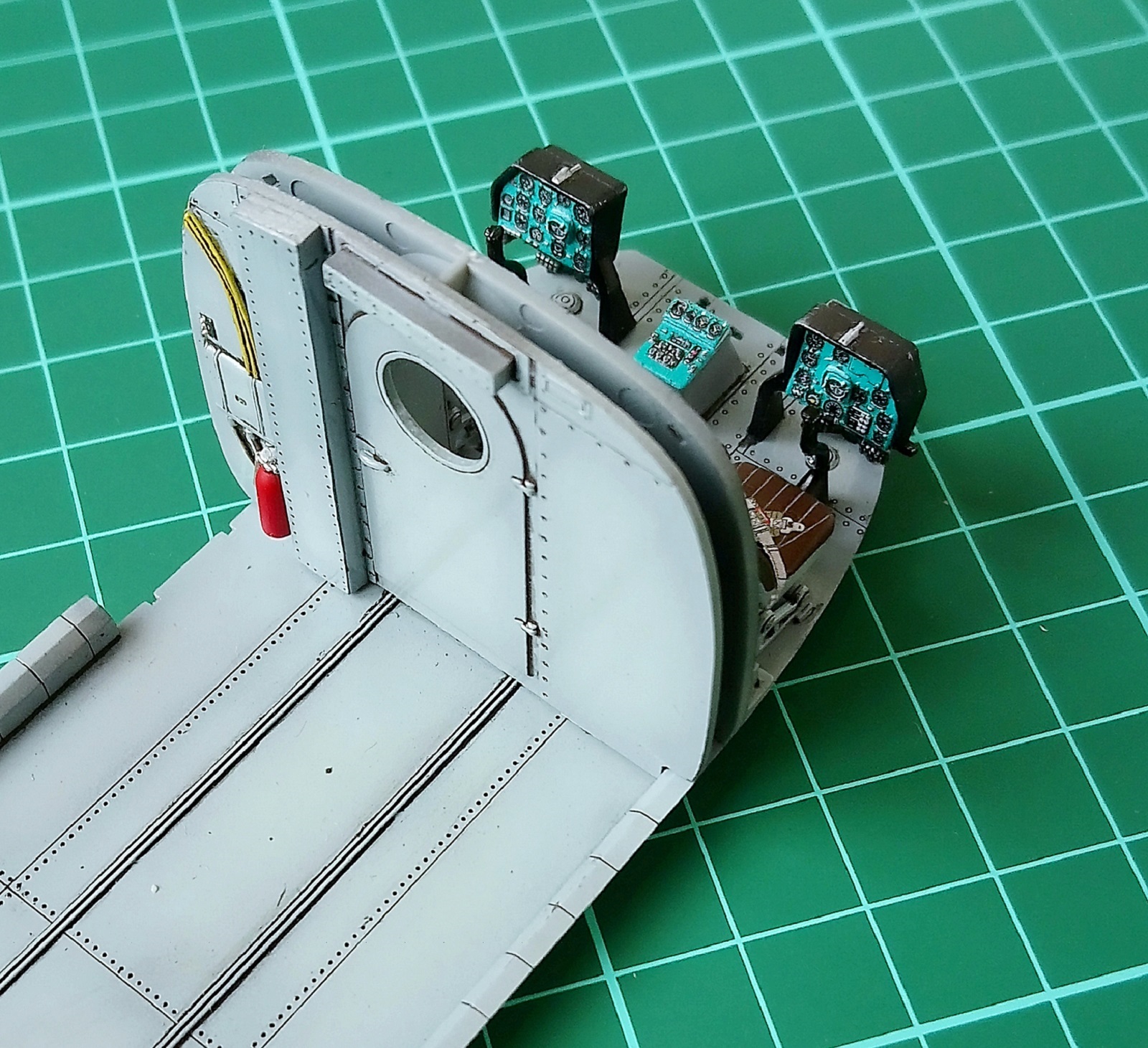

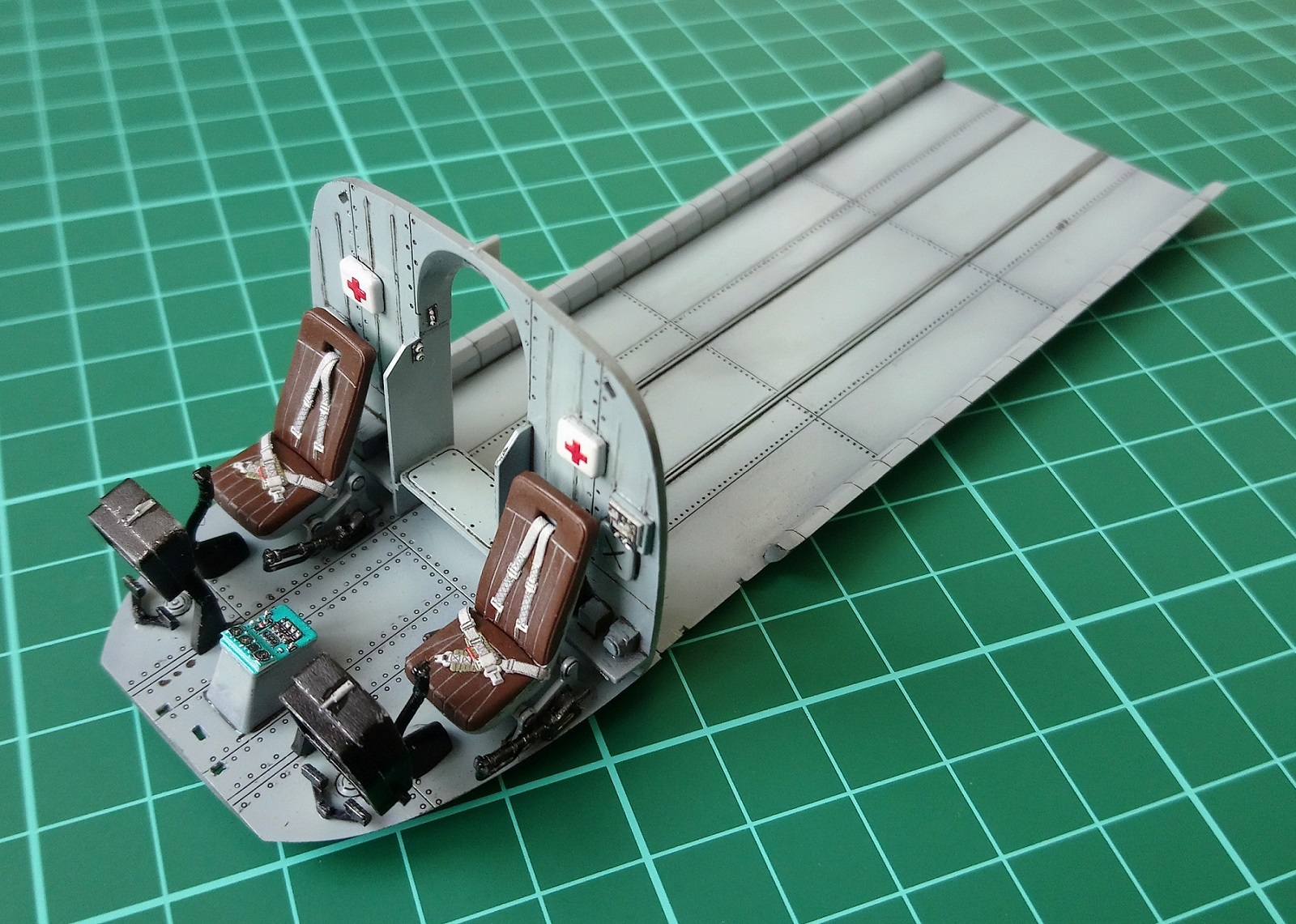

-  сделаны с нуля отсутствующие элементы грузовой кабины

-  добавлена элекролебедка фирмы «Э.В.М» (г. Севастополь)

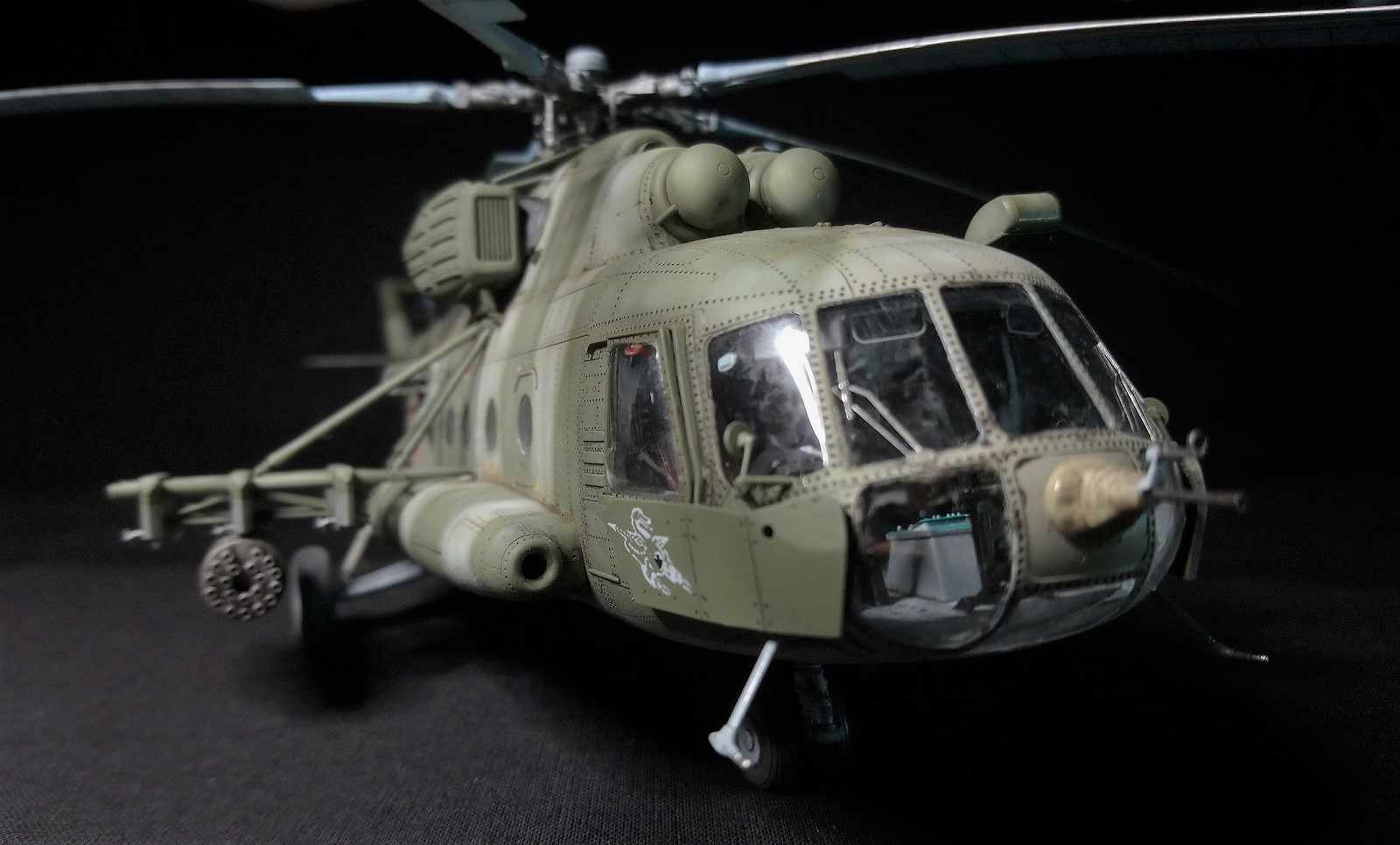

-  доработан носовой пулемет ПКТ

-  изготовлены мачты крепления тросовых антенн и натянуты сами антенны с изоляторами

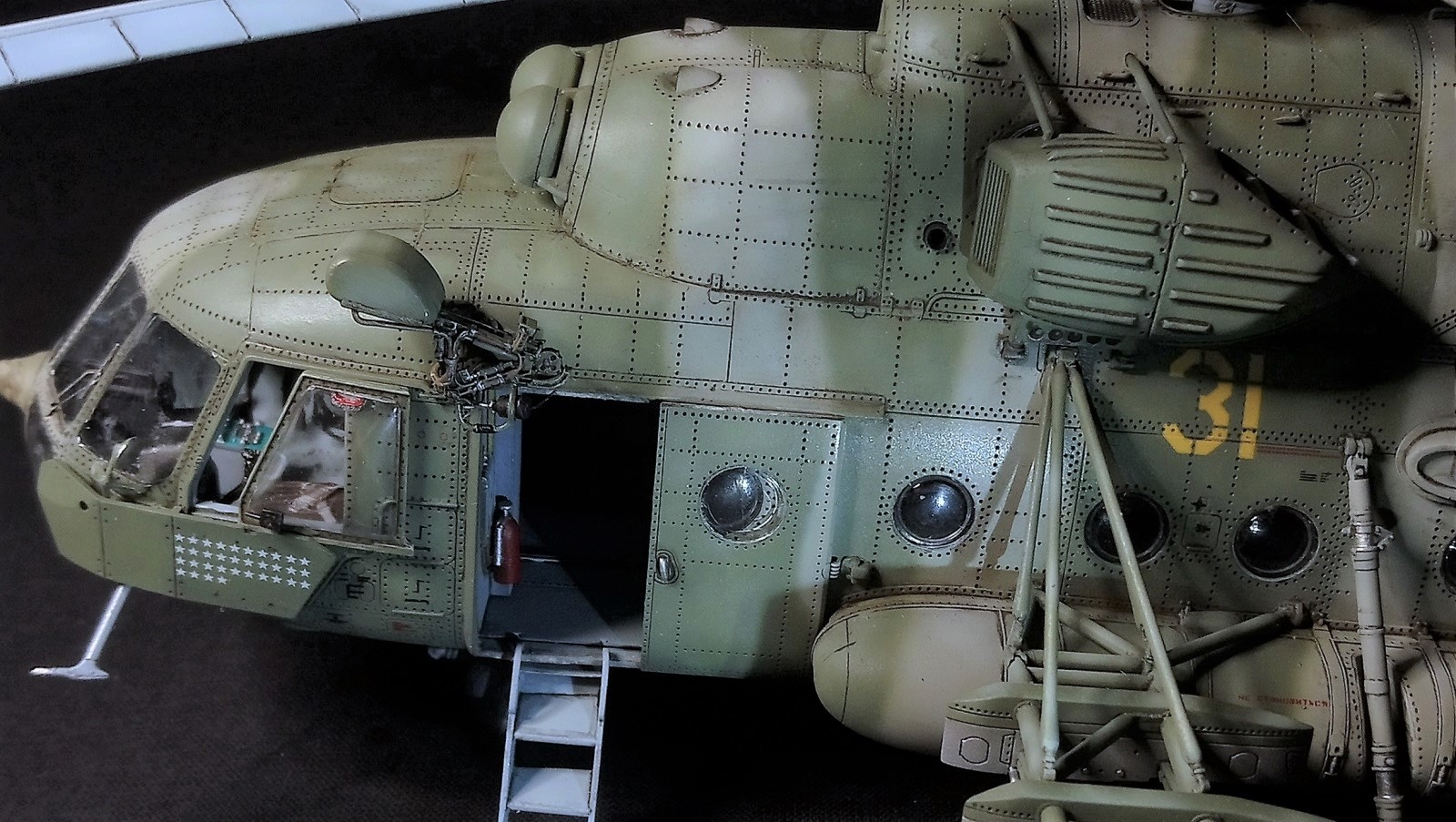

-  изготовлены все ручки и поручни из проволоки

-  сделаны боковые зеркала заднего вида

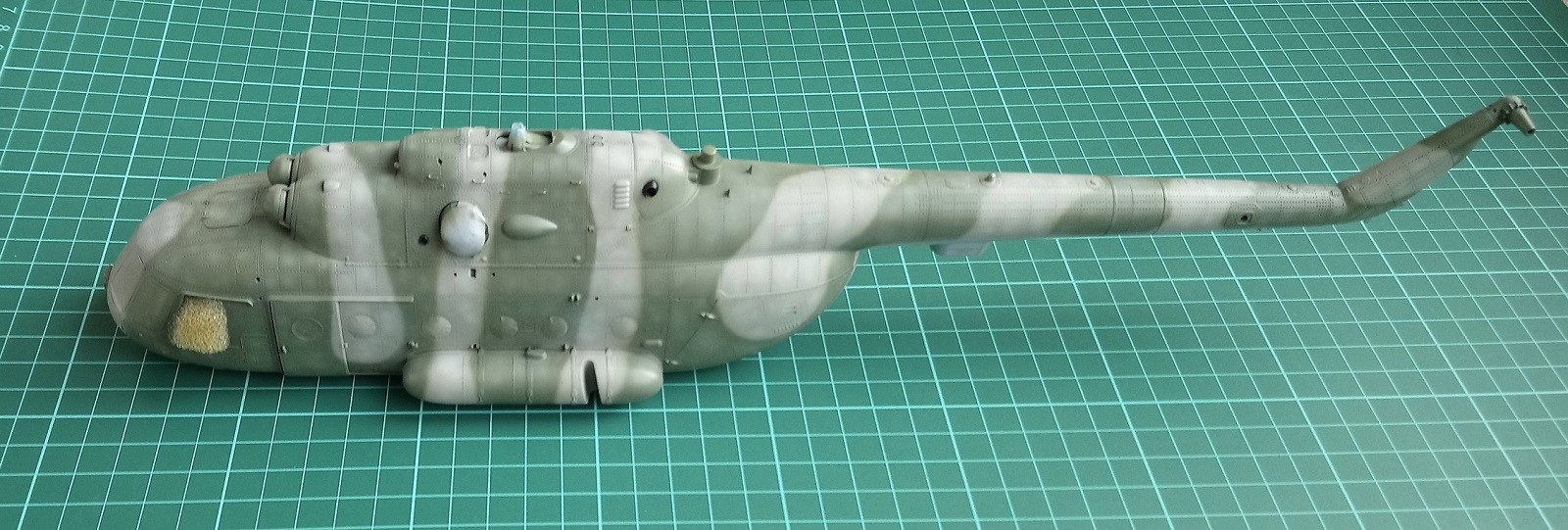

Окраска – эмали АКАН (6-я серия), глянцевый лак – FUTURE и матовый TAMIYA

 Смывка - MIG (тёмная)

Декаль – изкоробочная

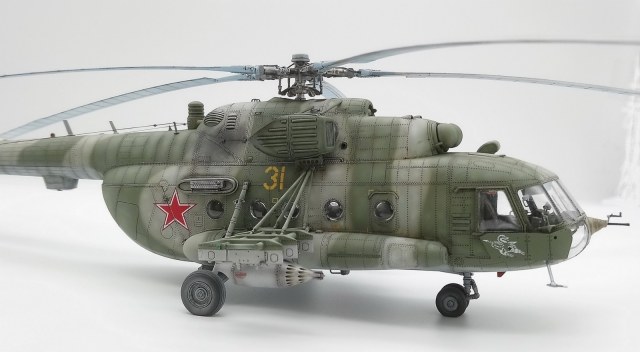

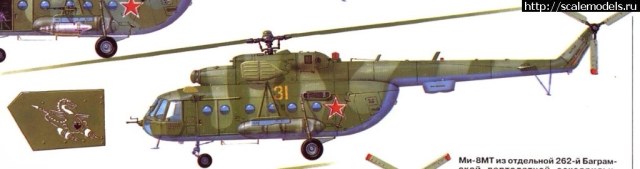

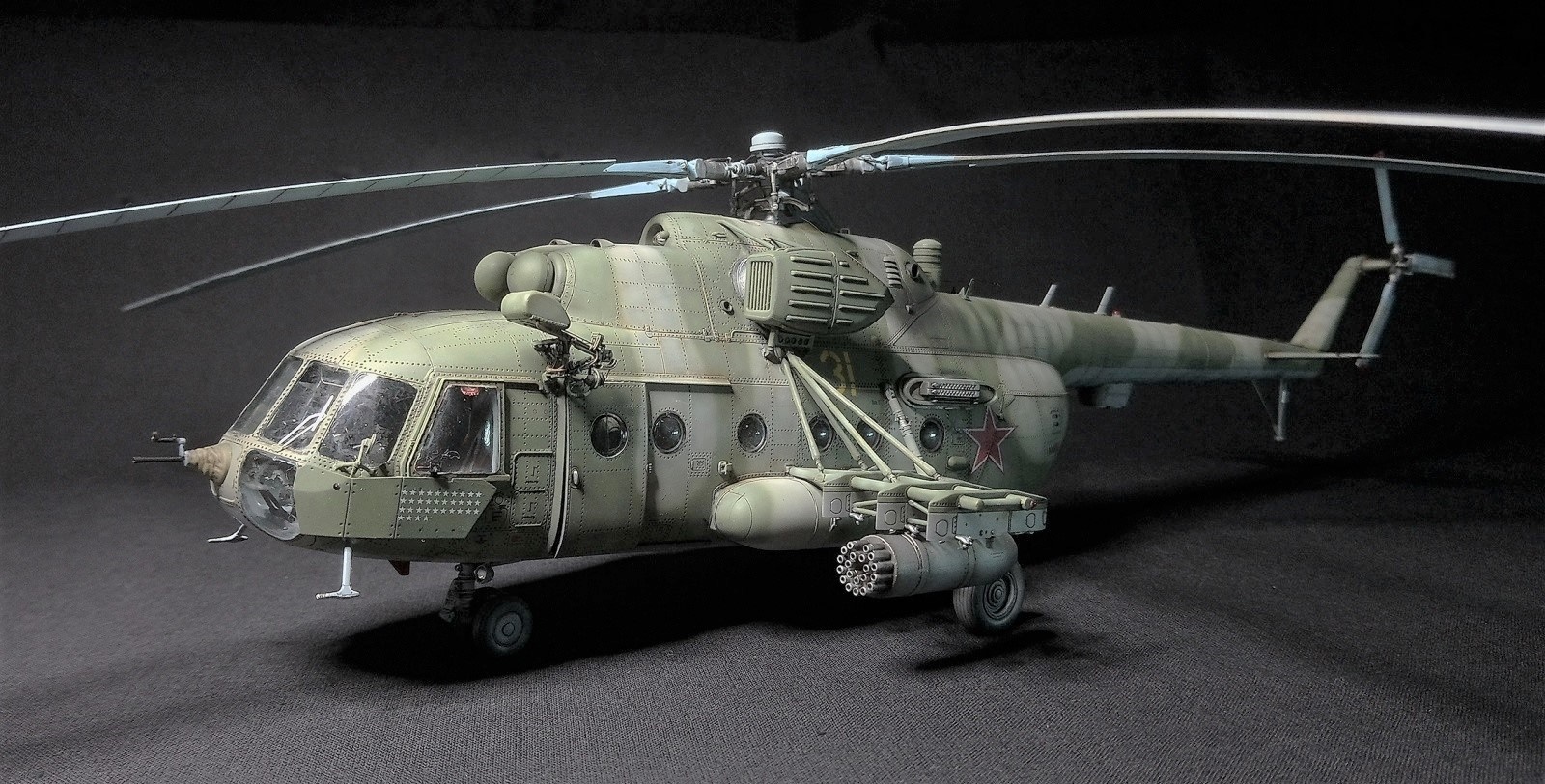

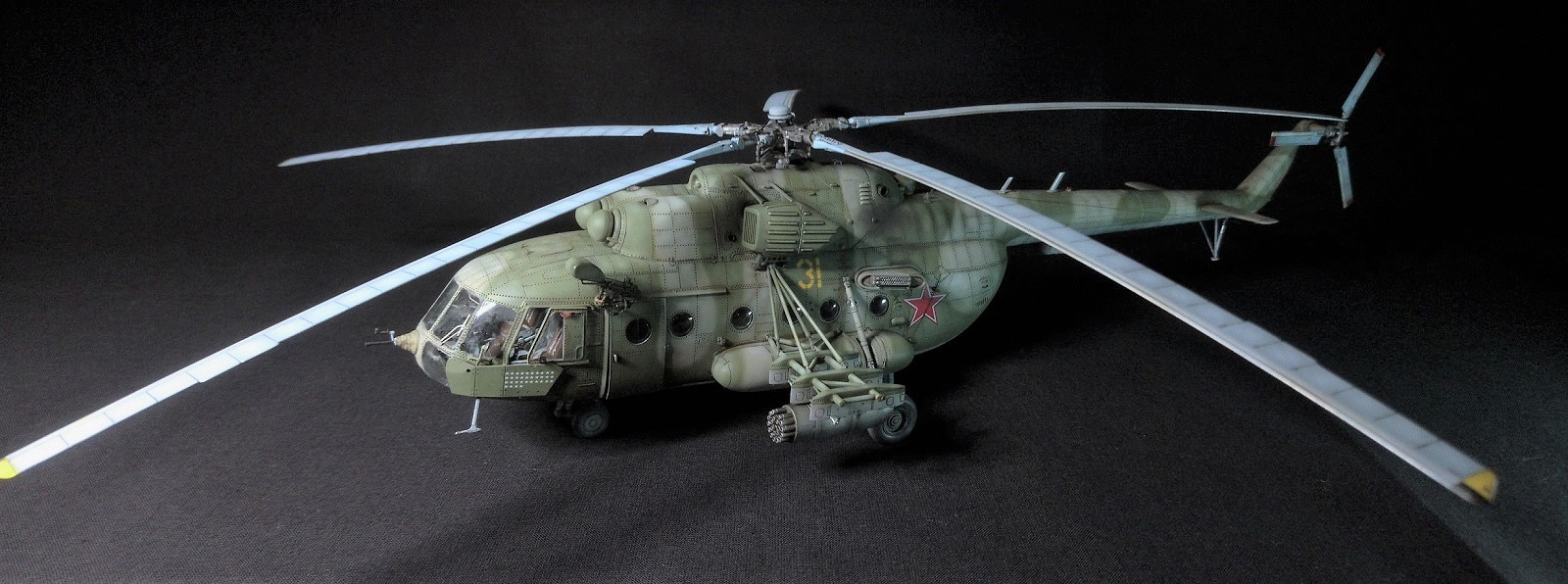

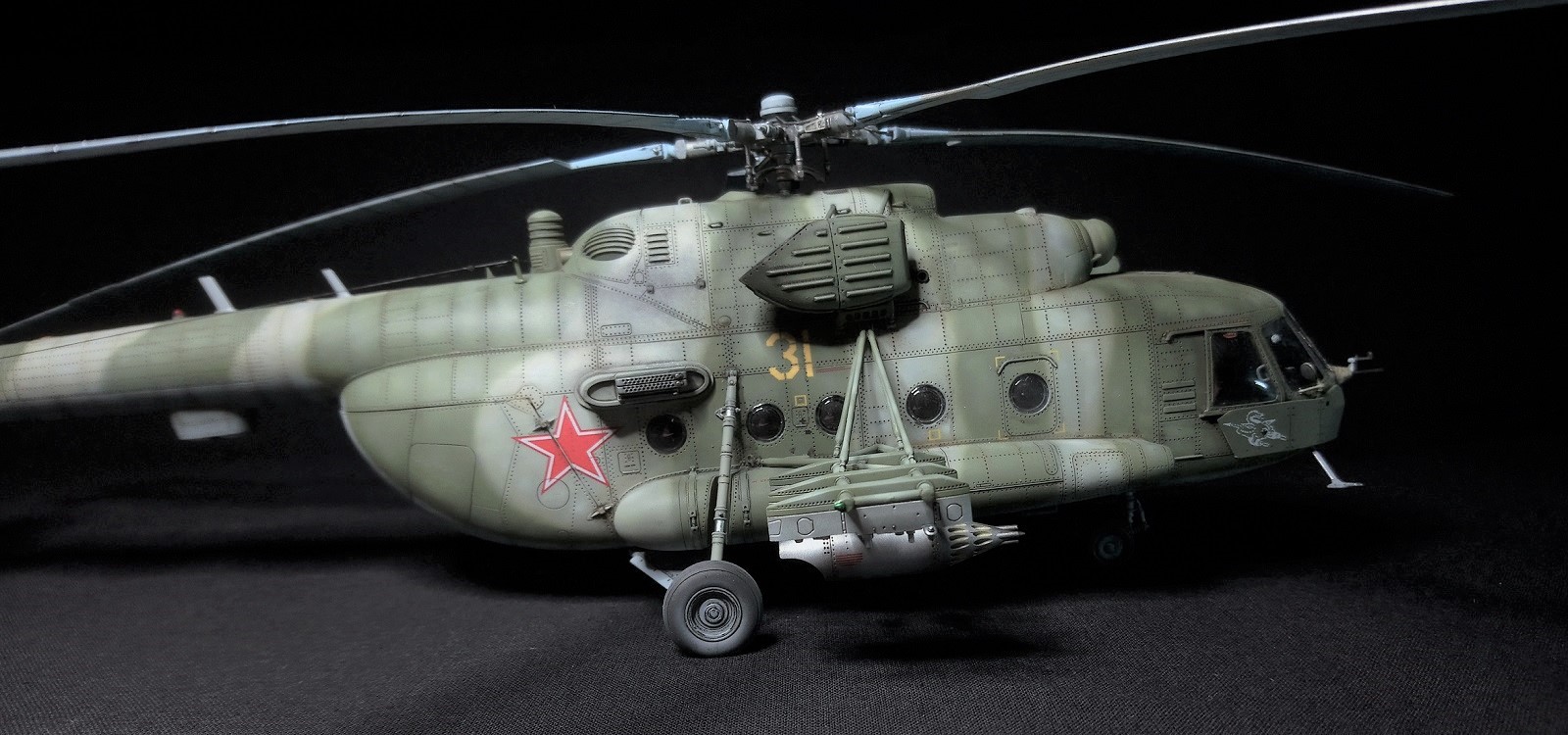

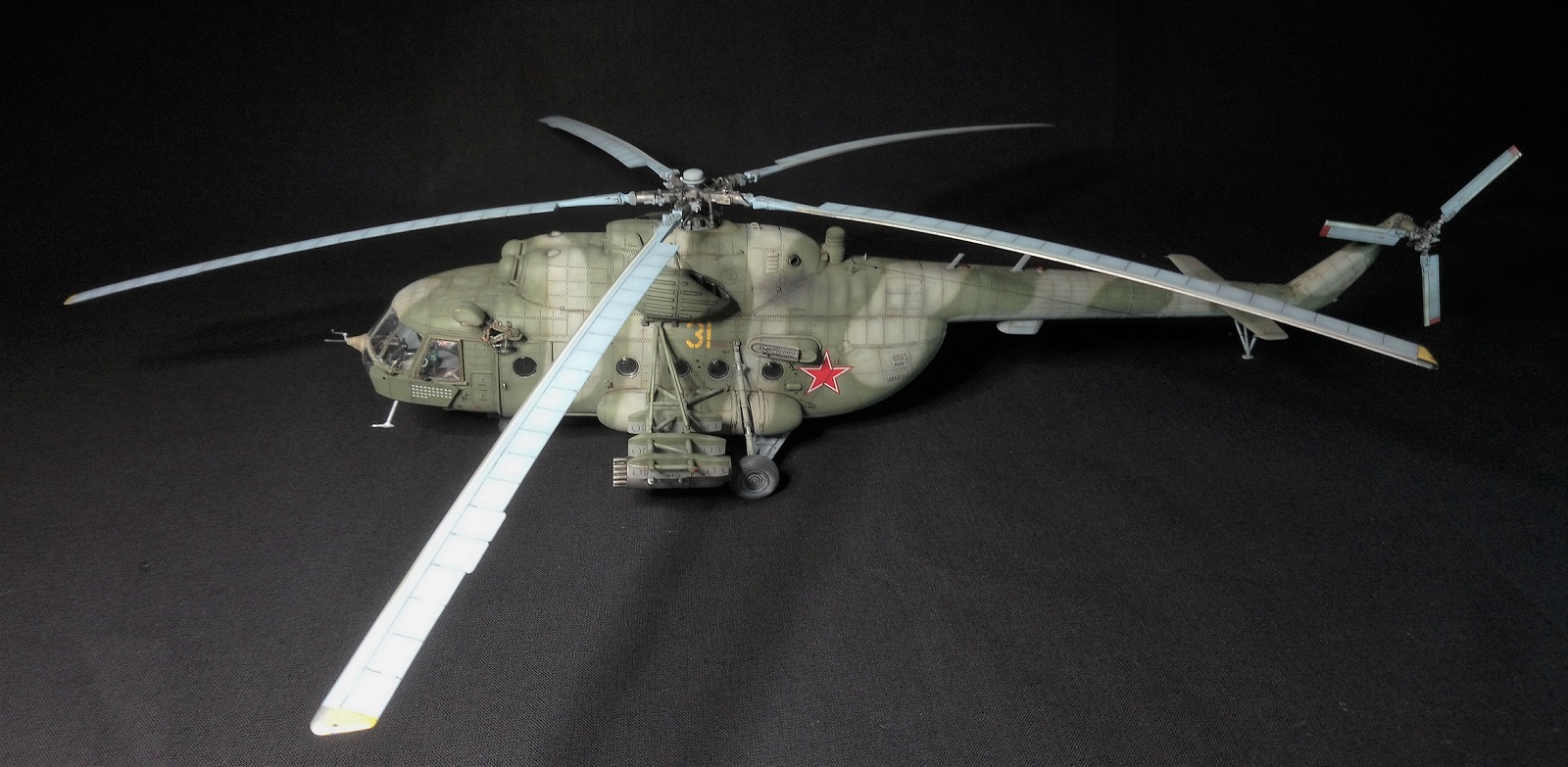

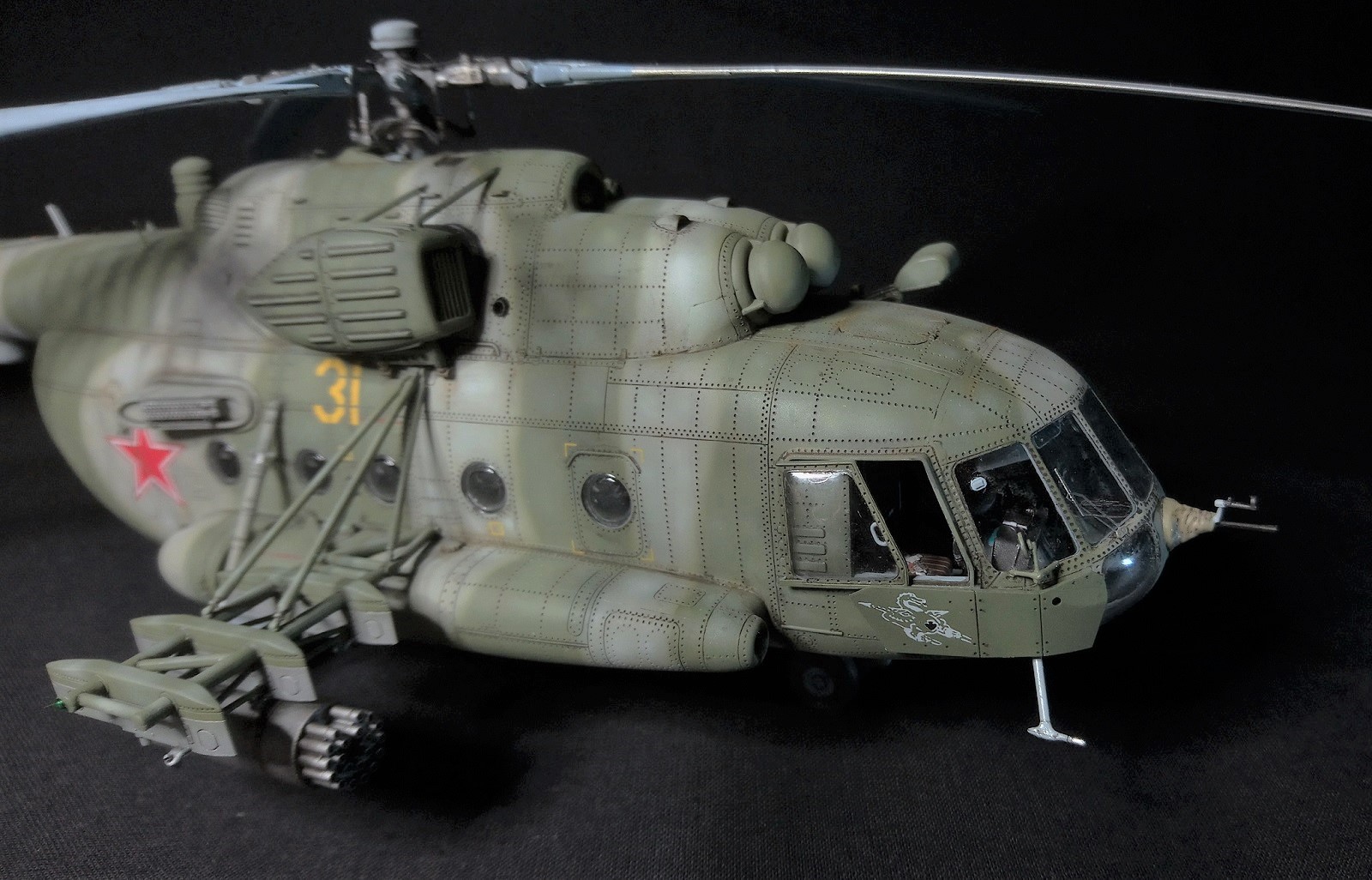

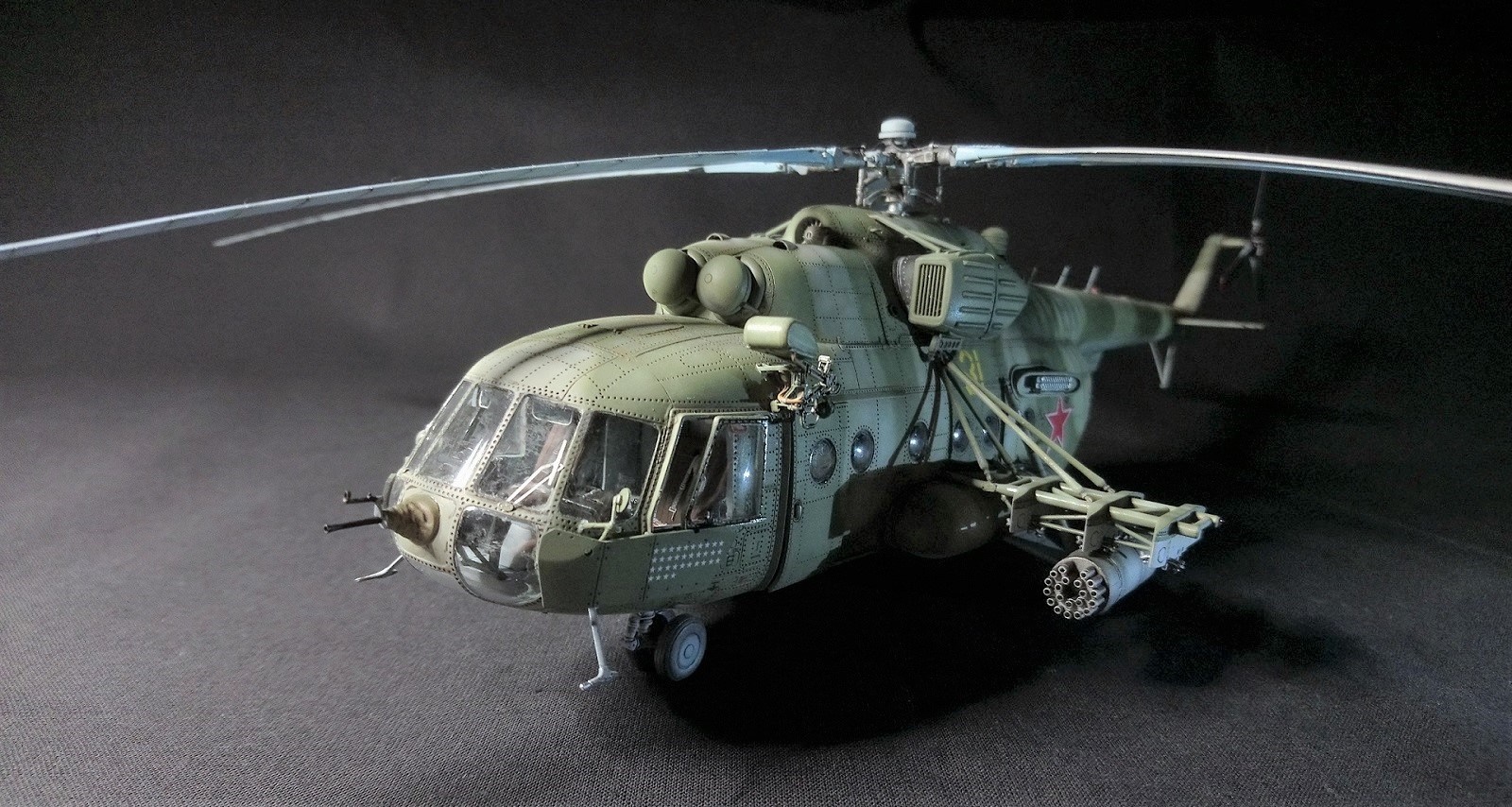

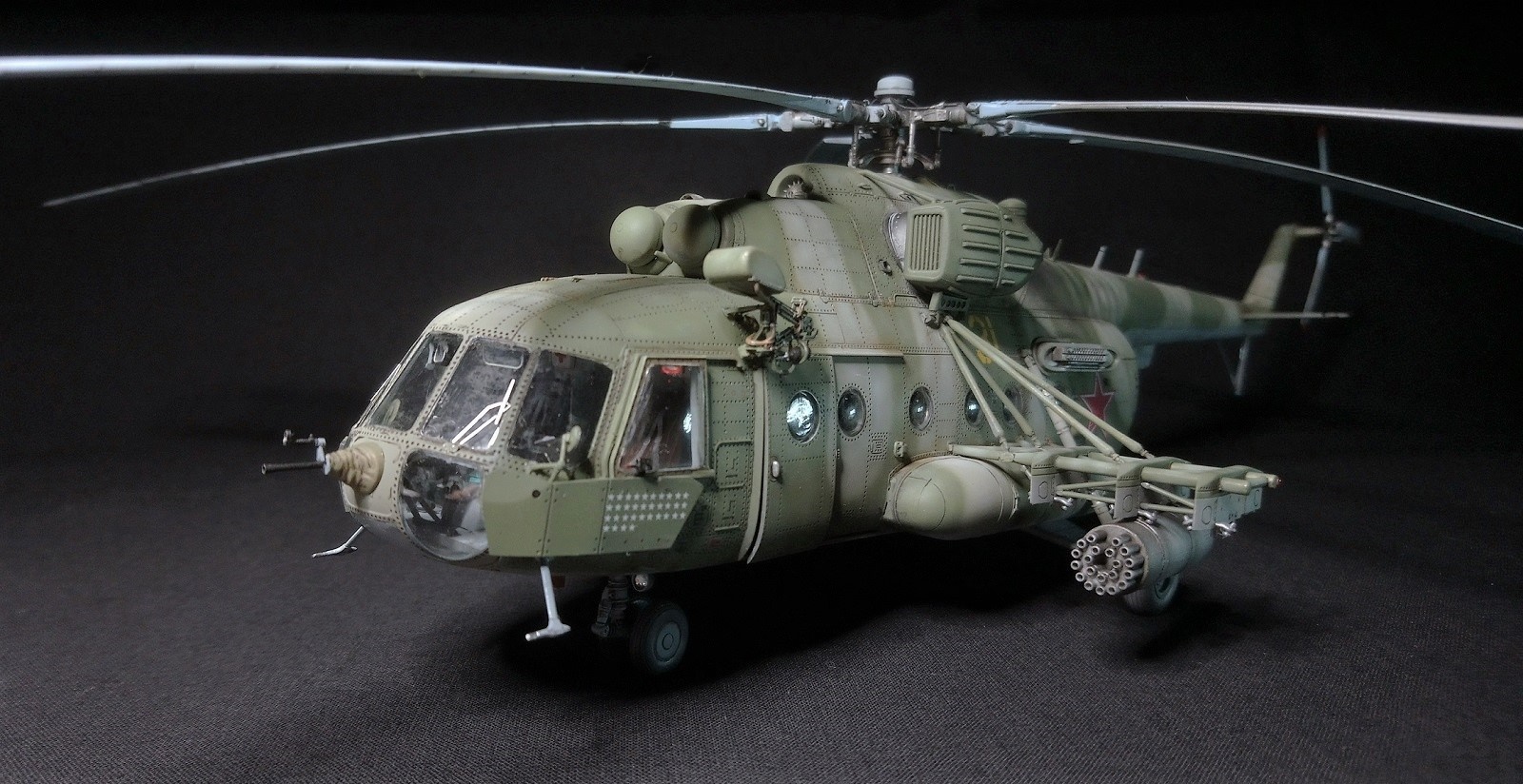

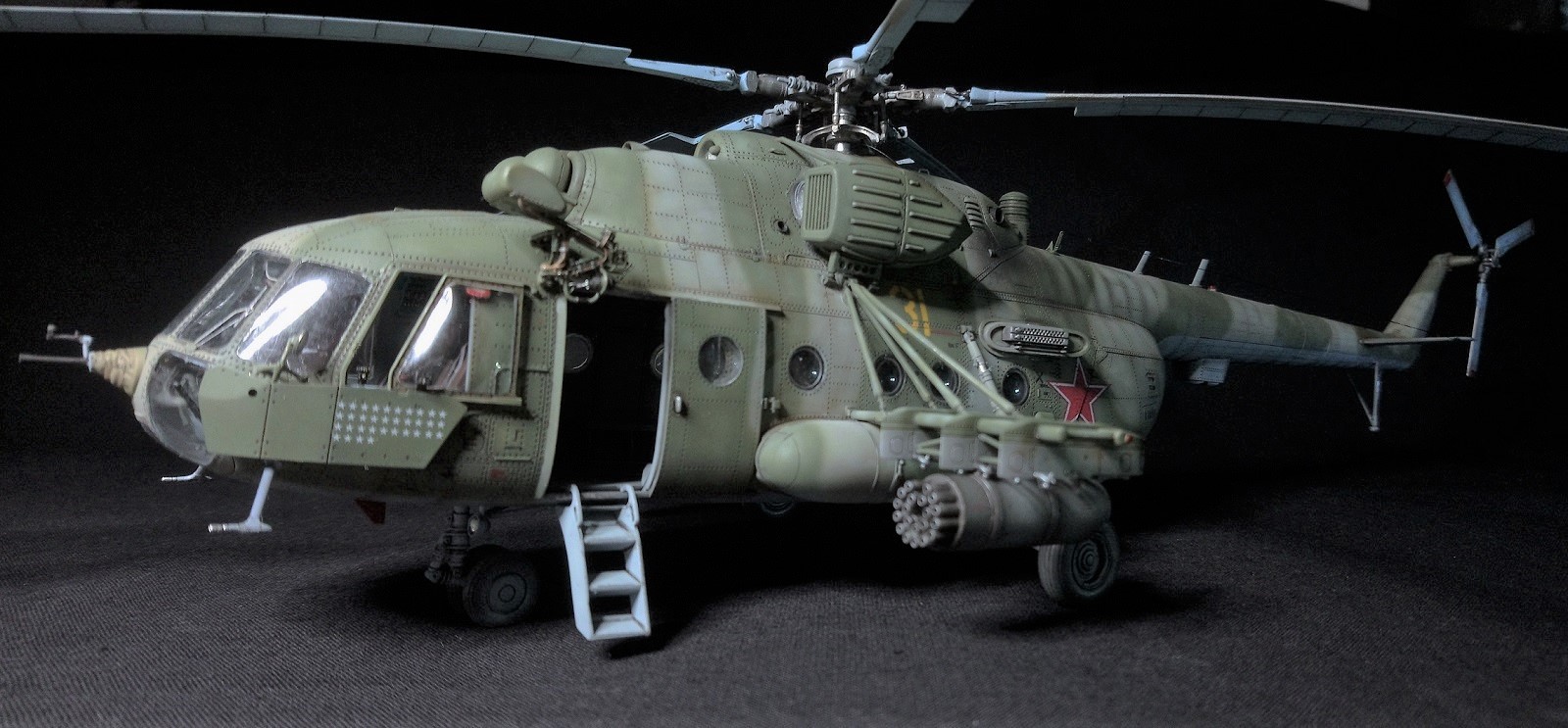

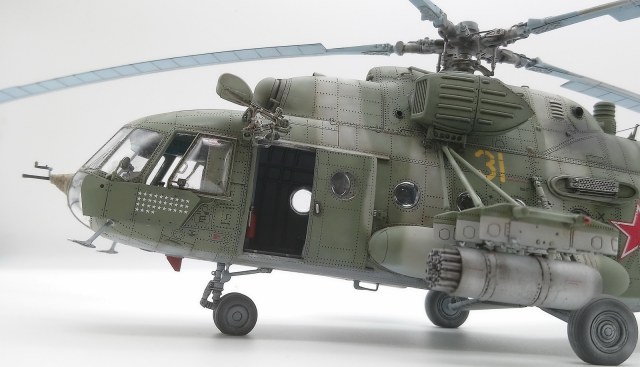

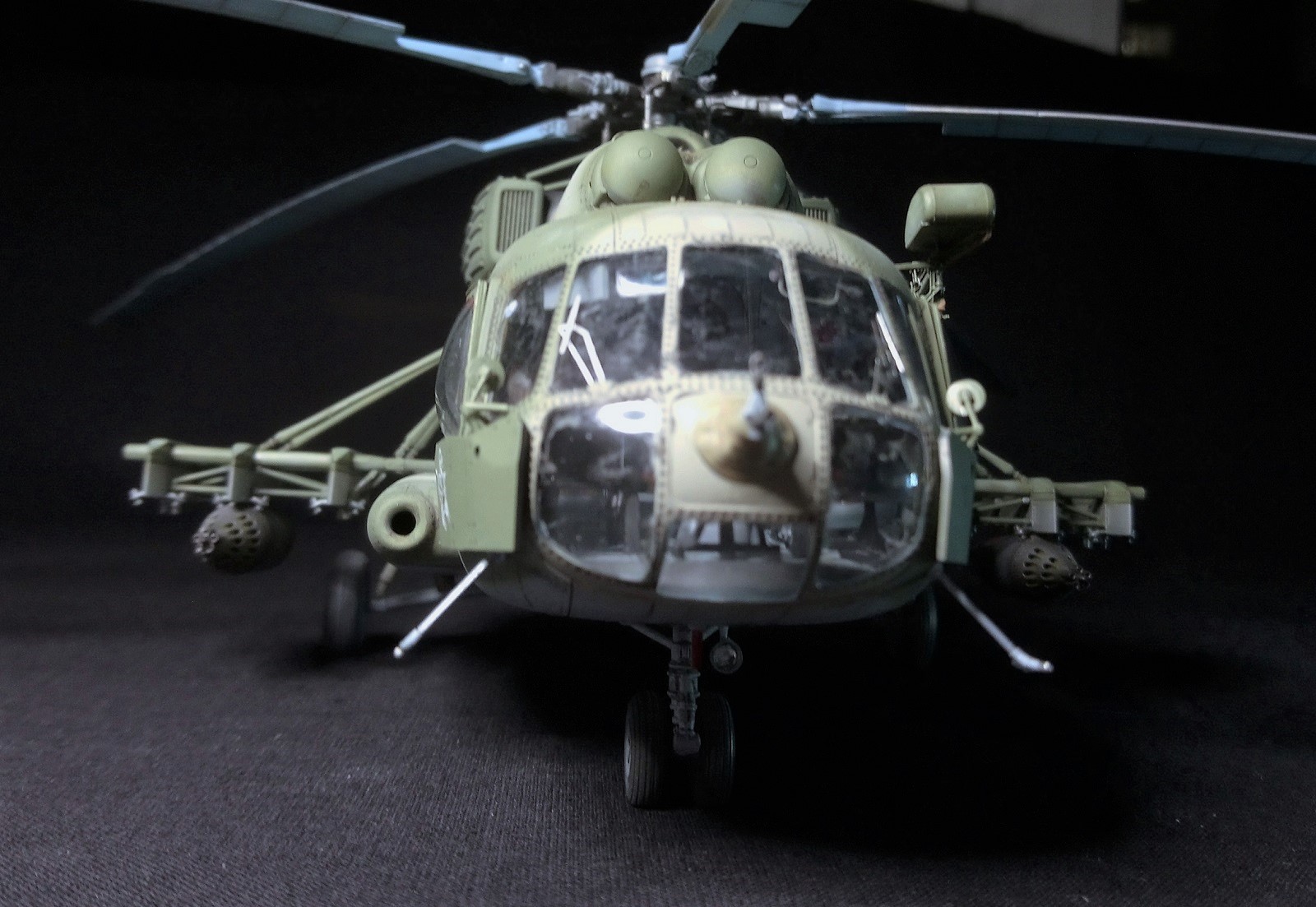

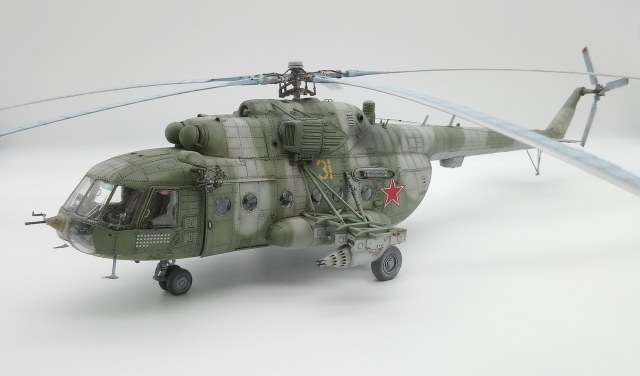

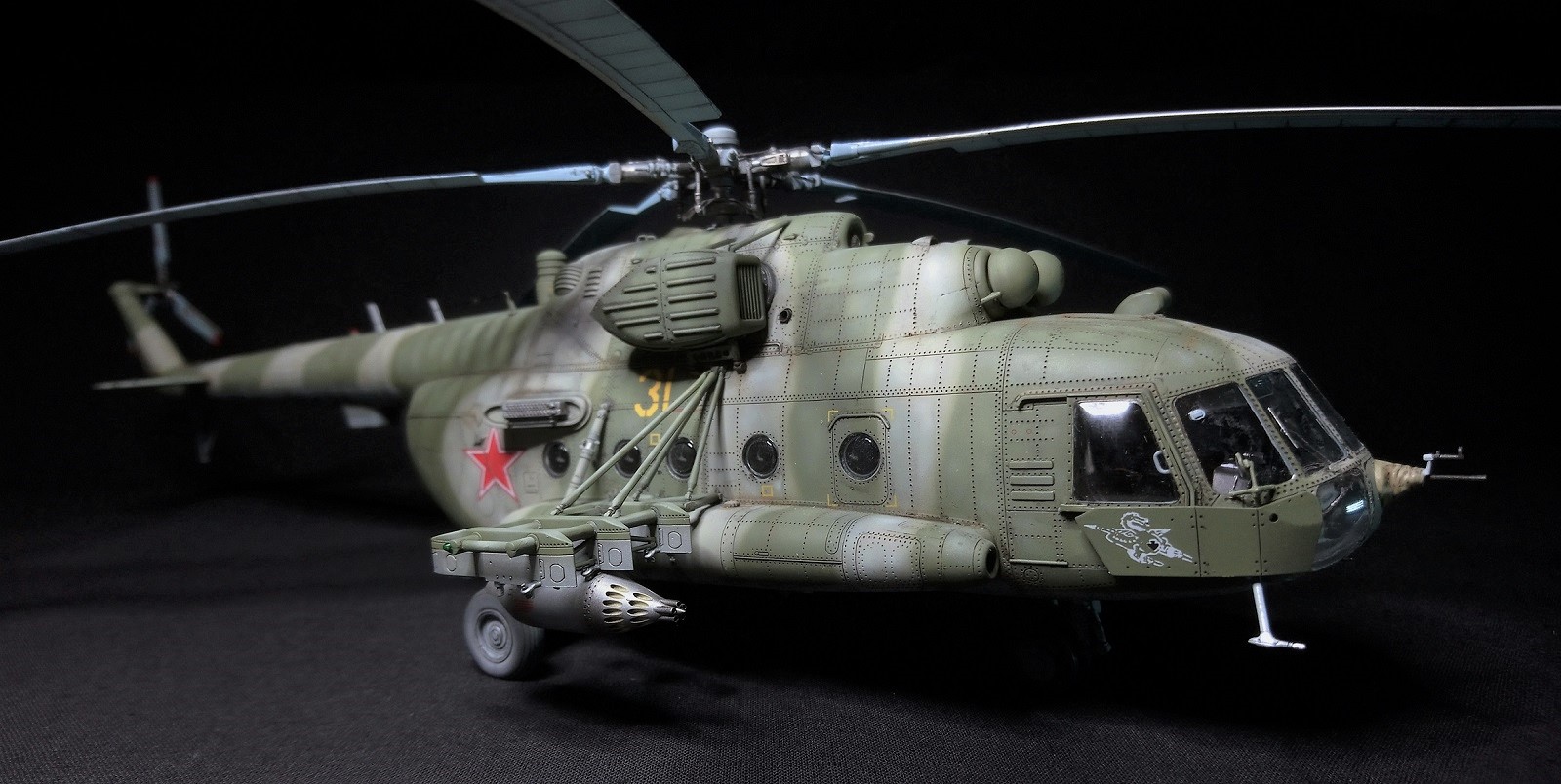

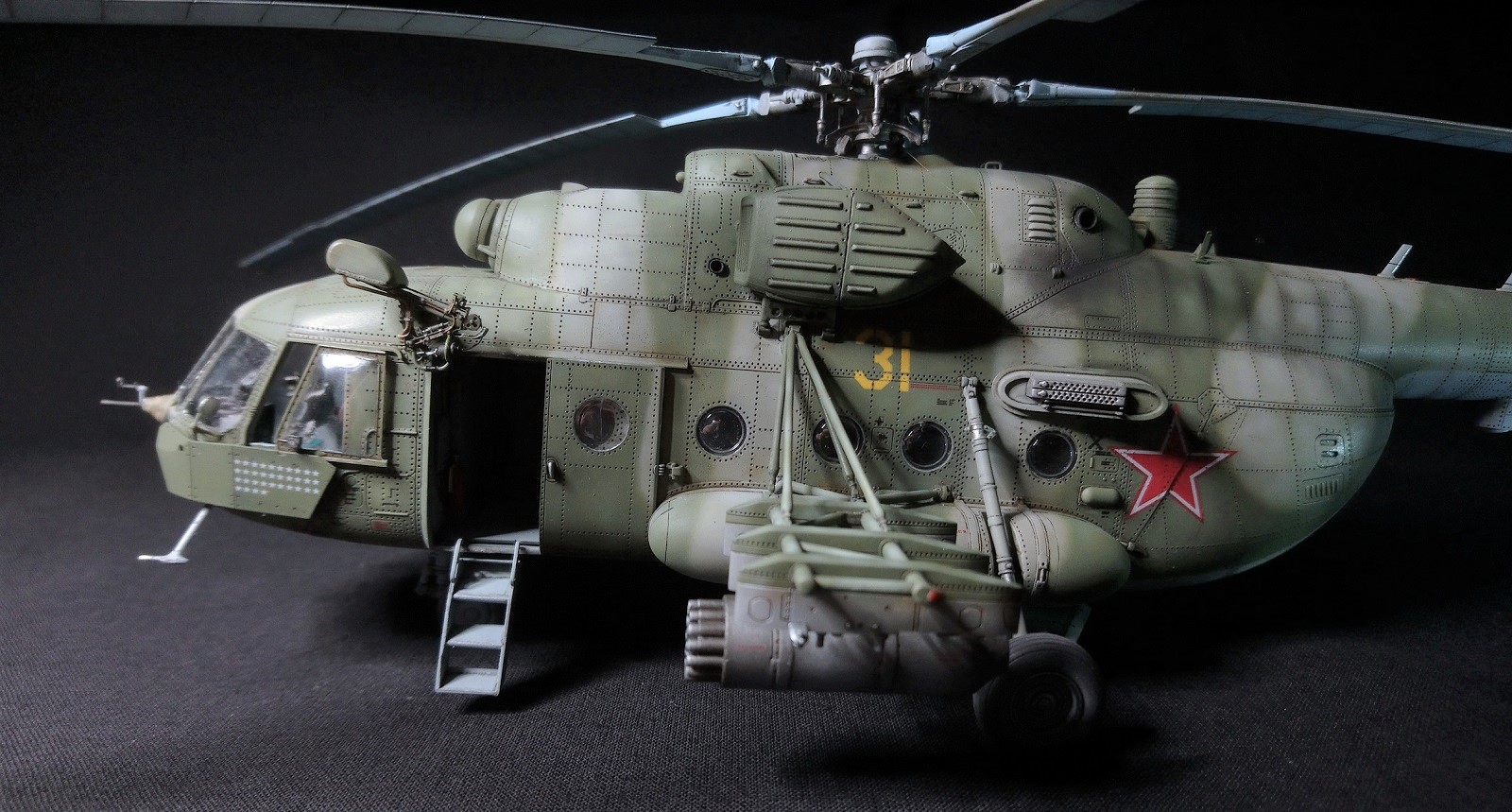

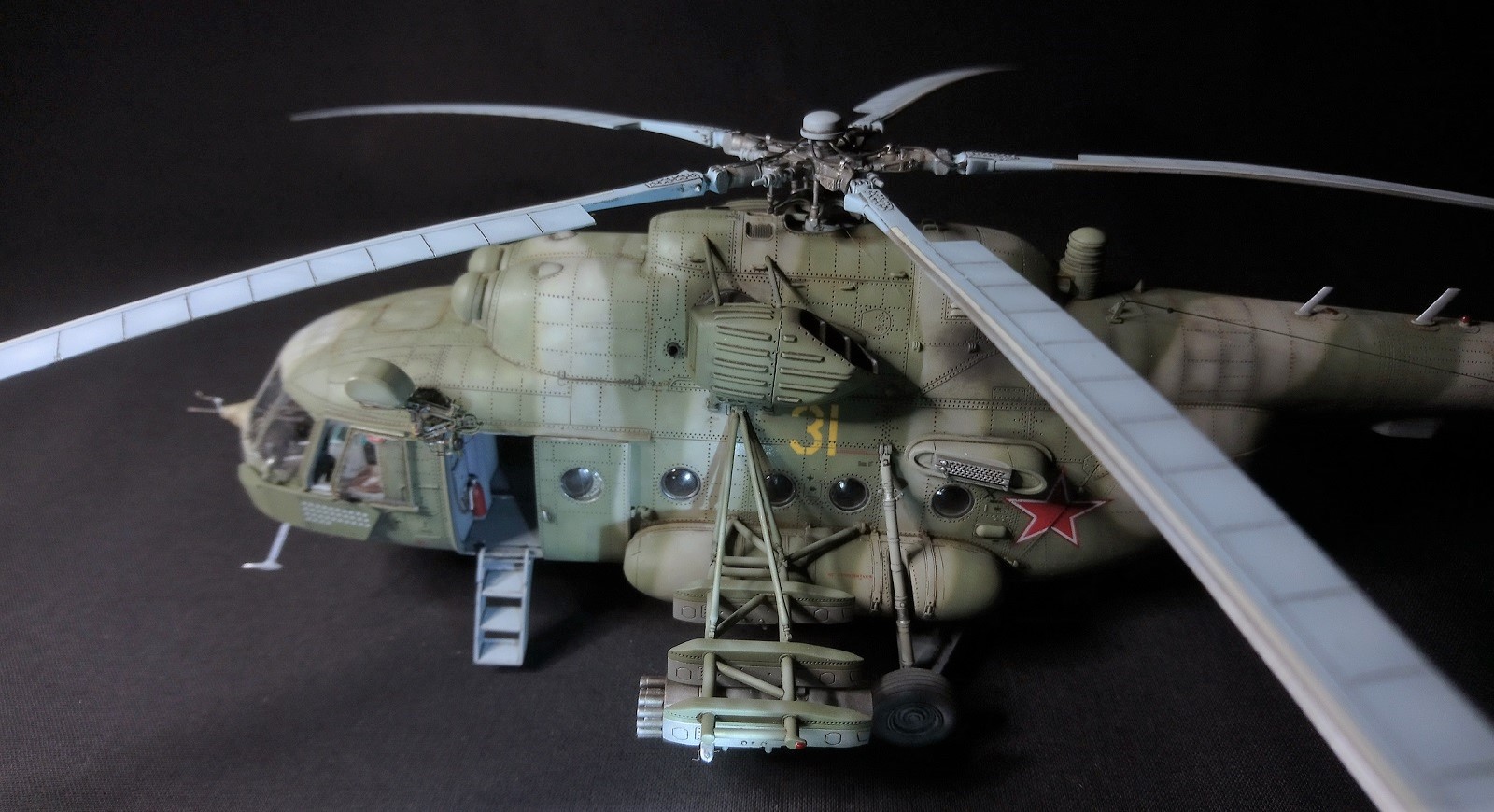

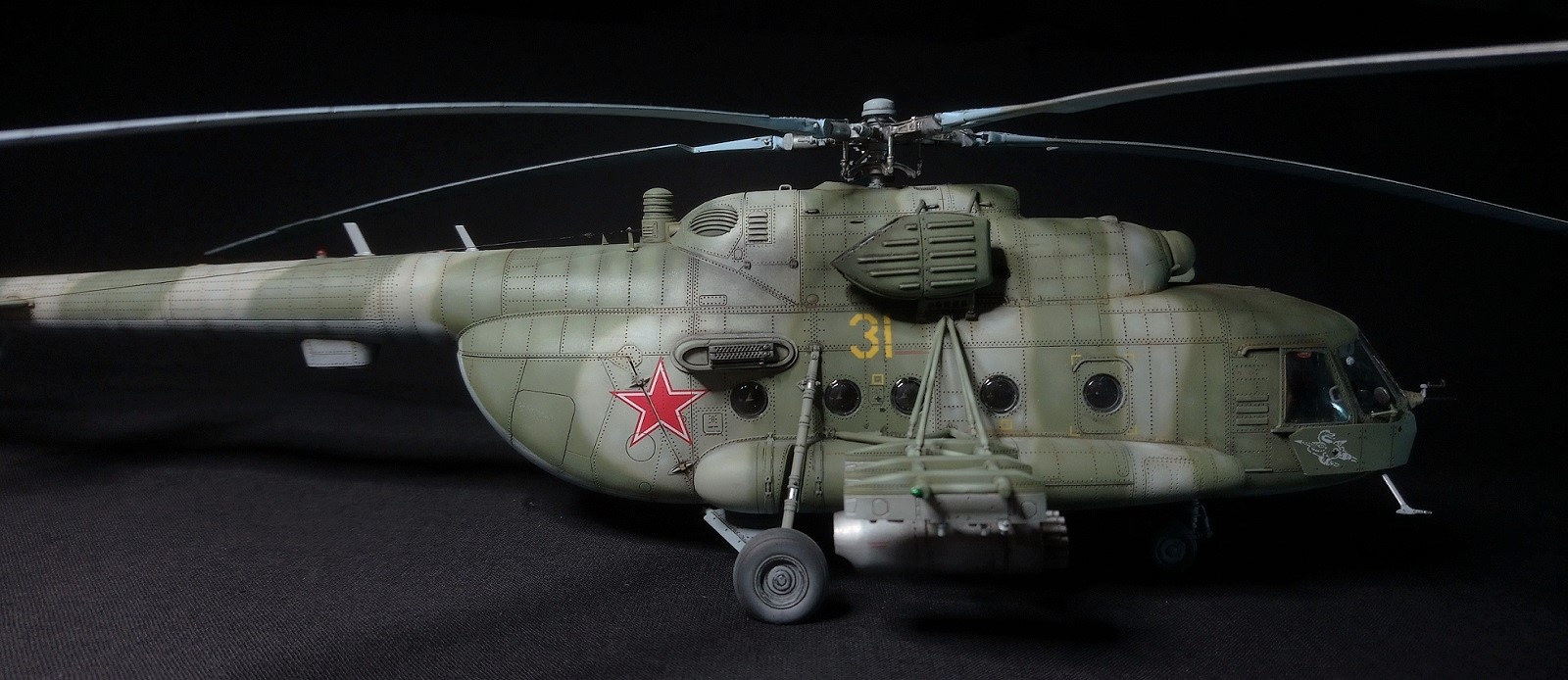

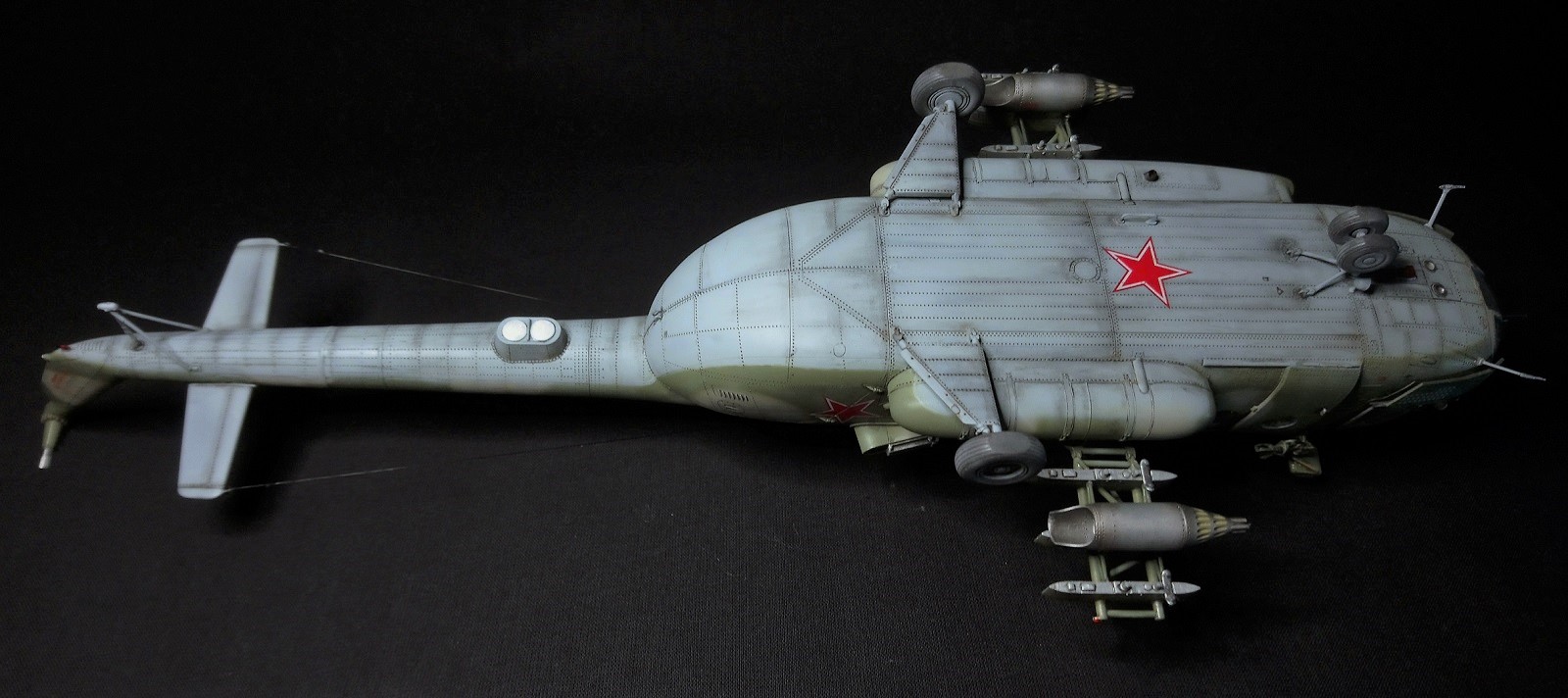

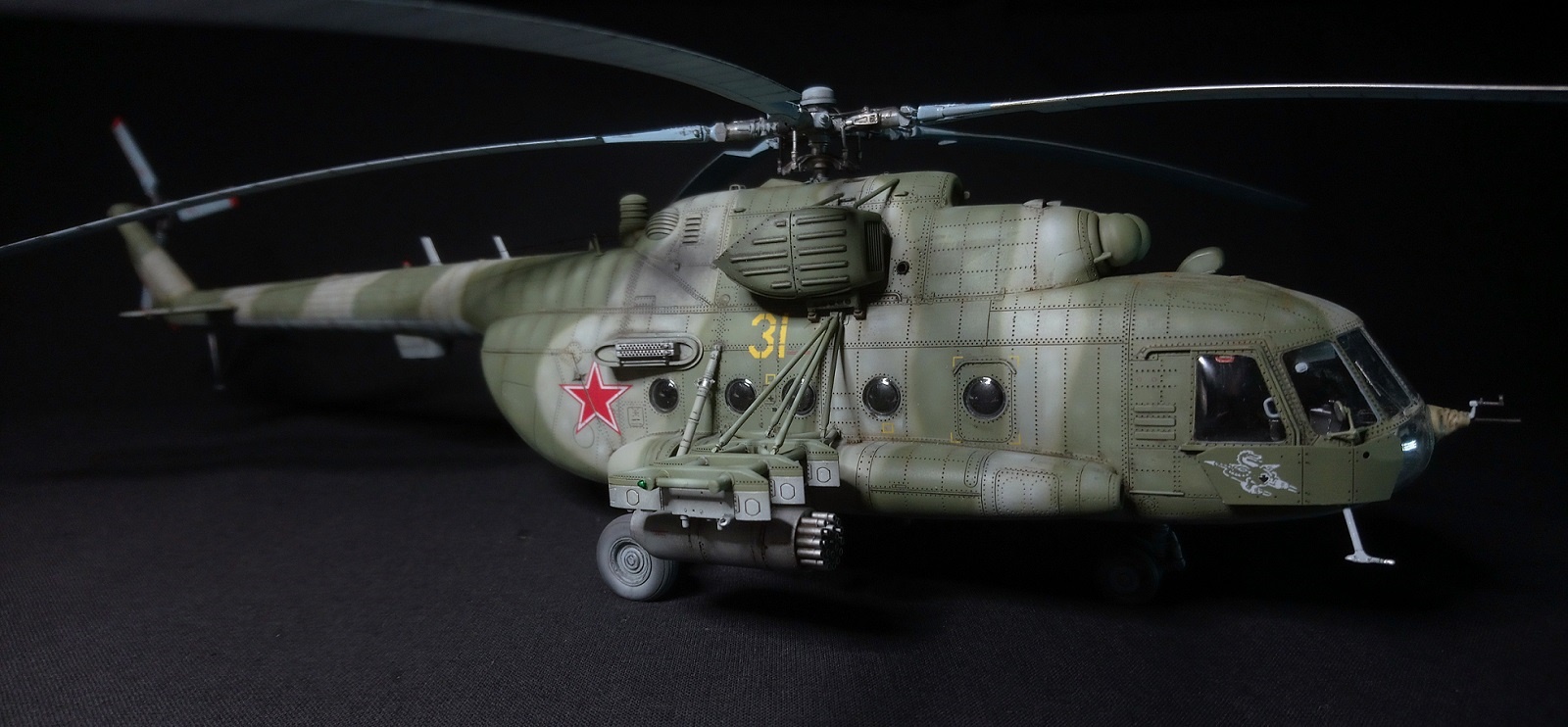

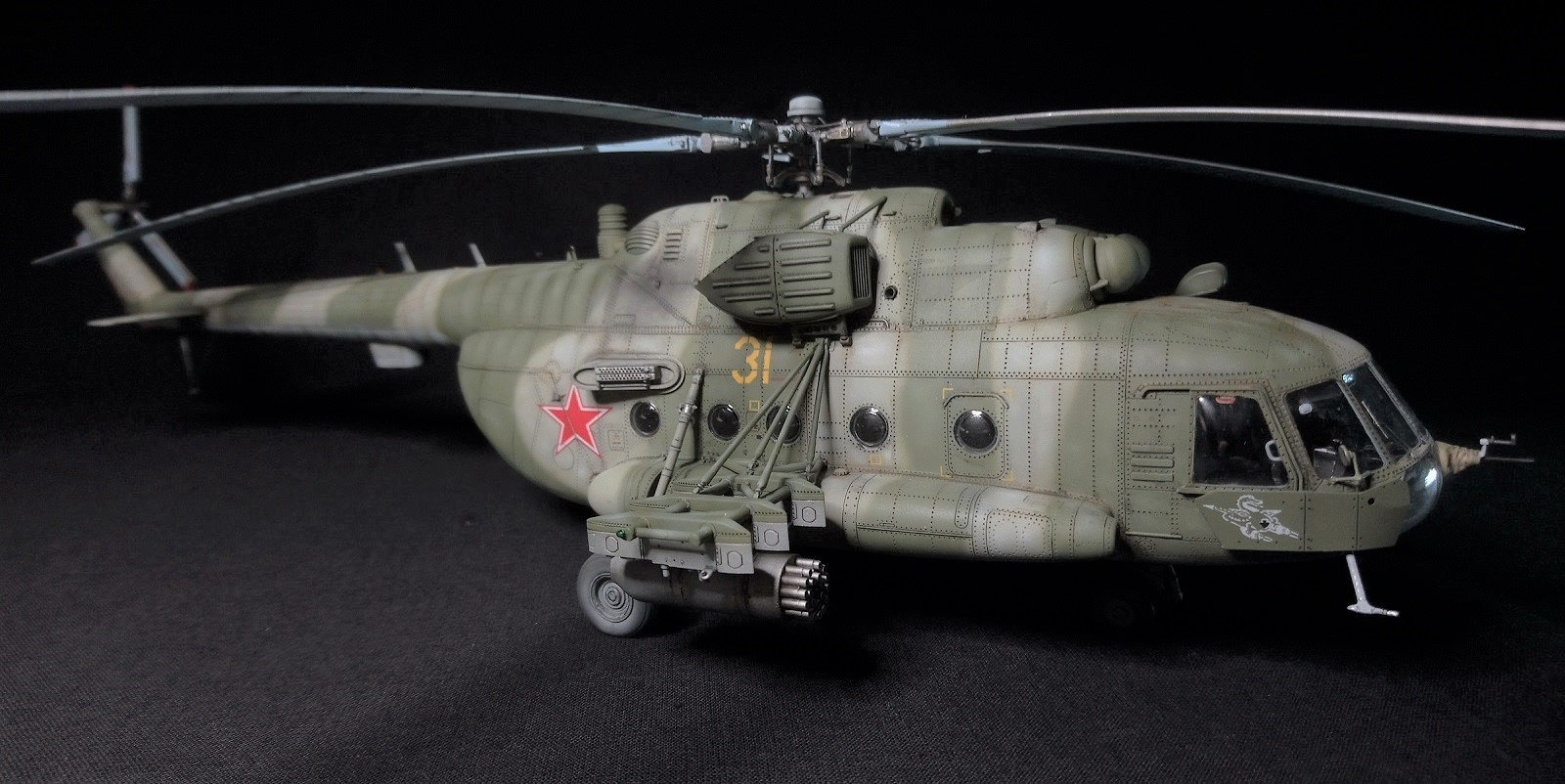

Представлен многоцелевой Ми-8МТ б/н «31» отдельной 262 ОВЭ, а/база Баграм, Афганистан

Приятного просмотра!

п.с. конструктивные комментарии приветствуются)
