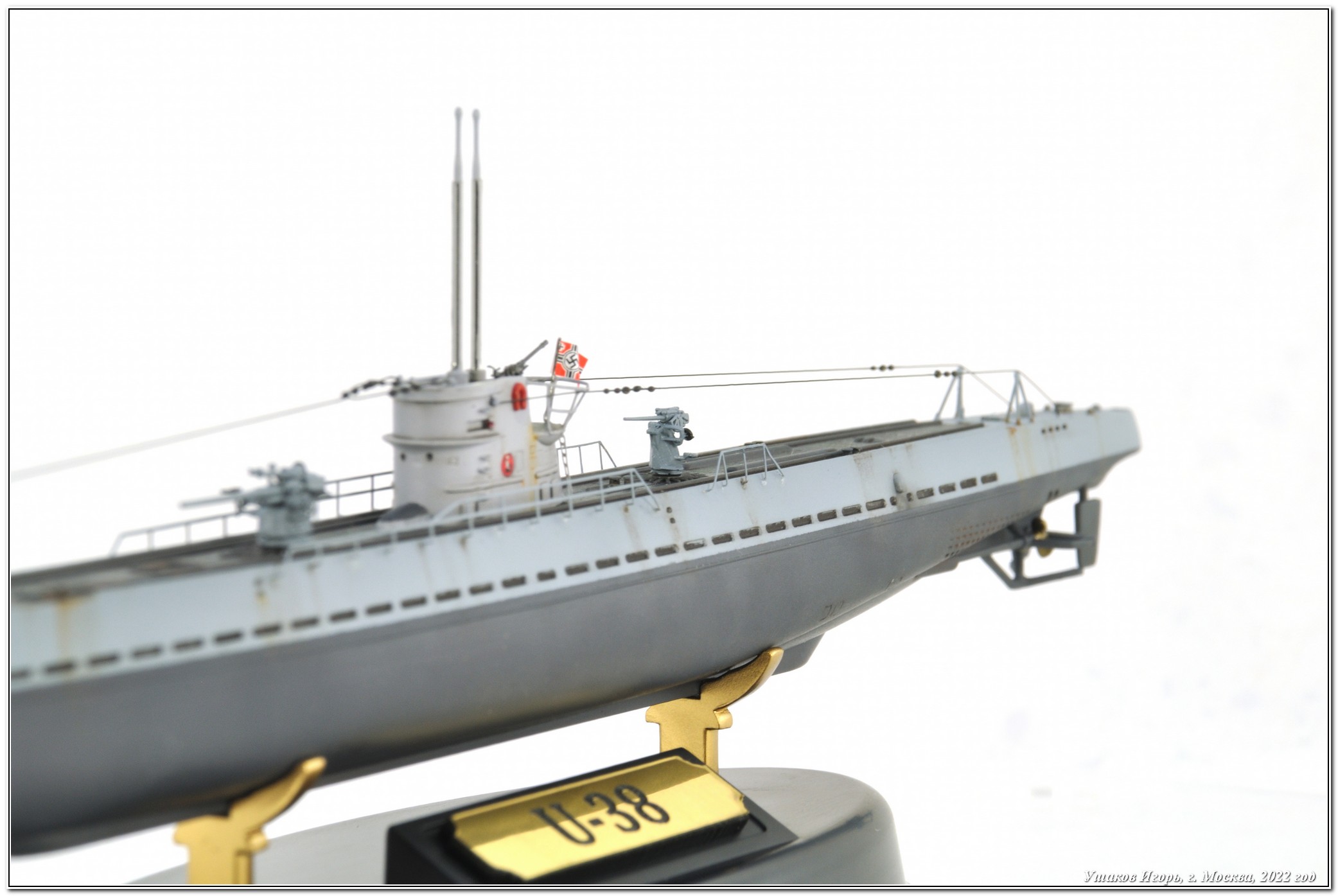

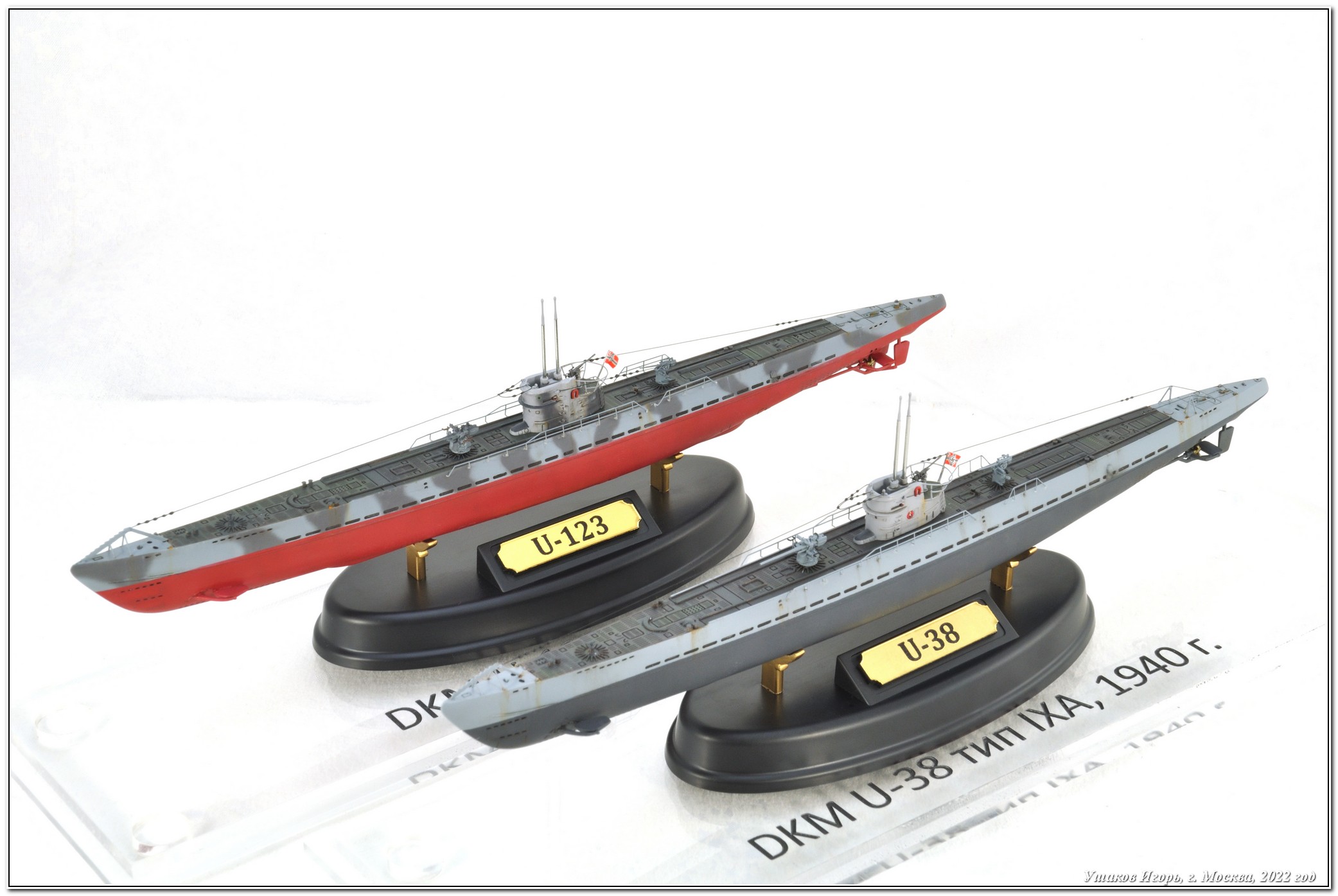

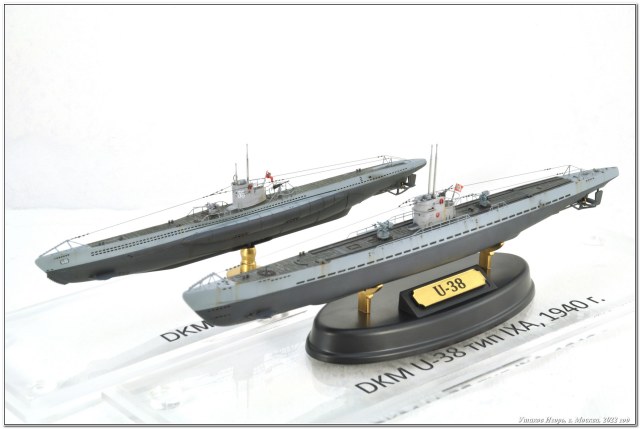

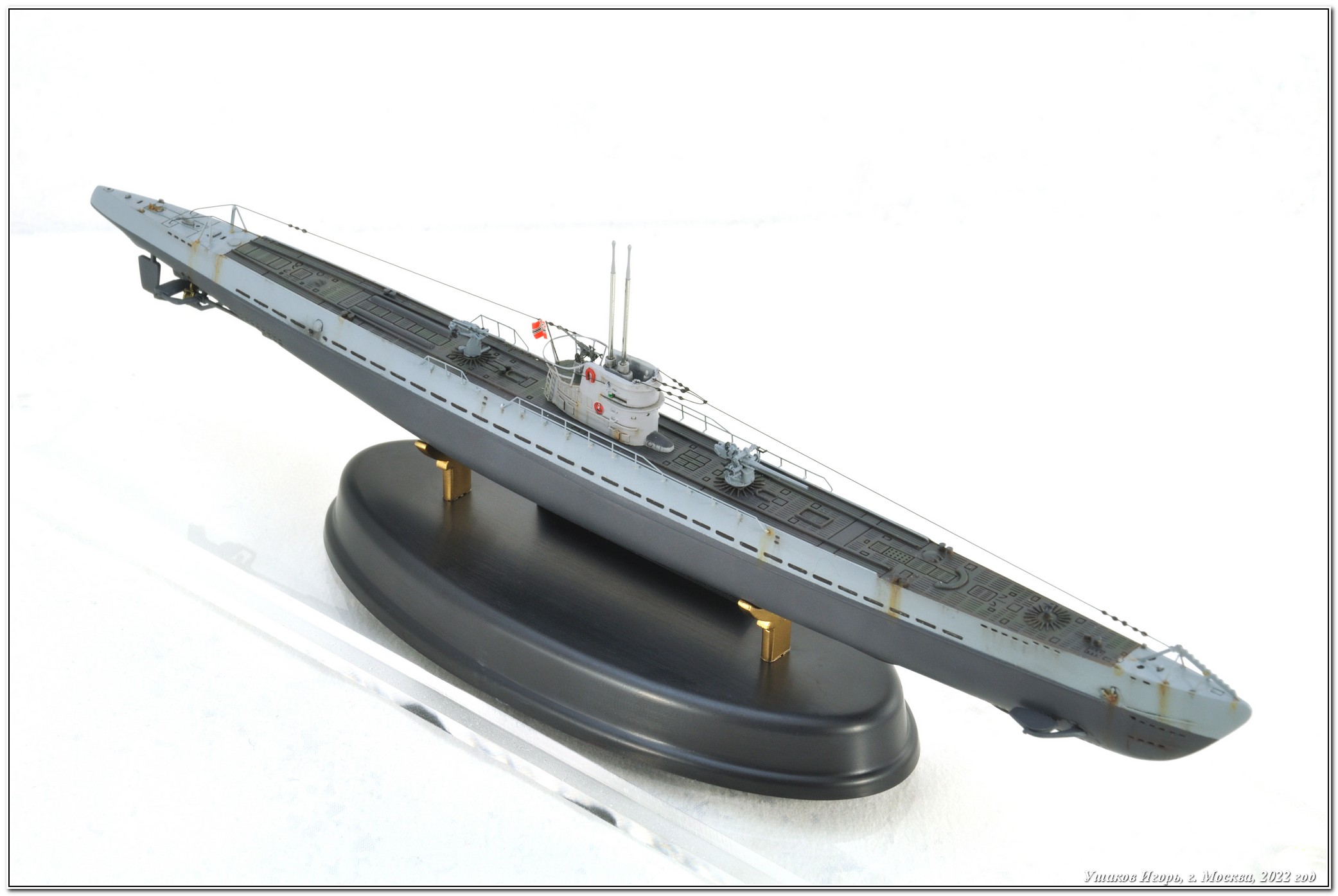

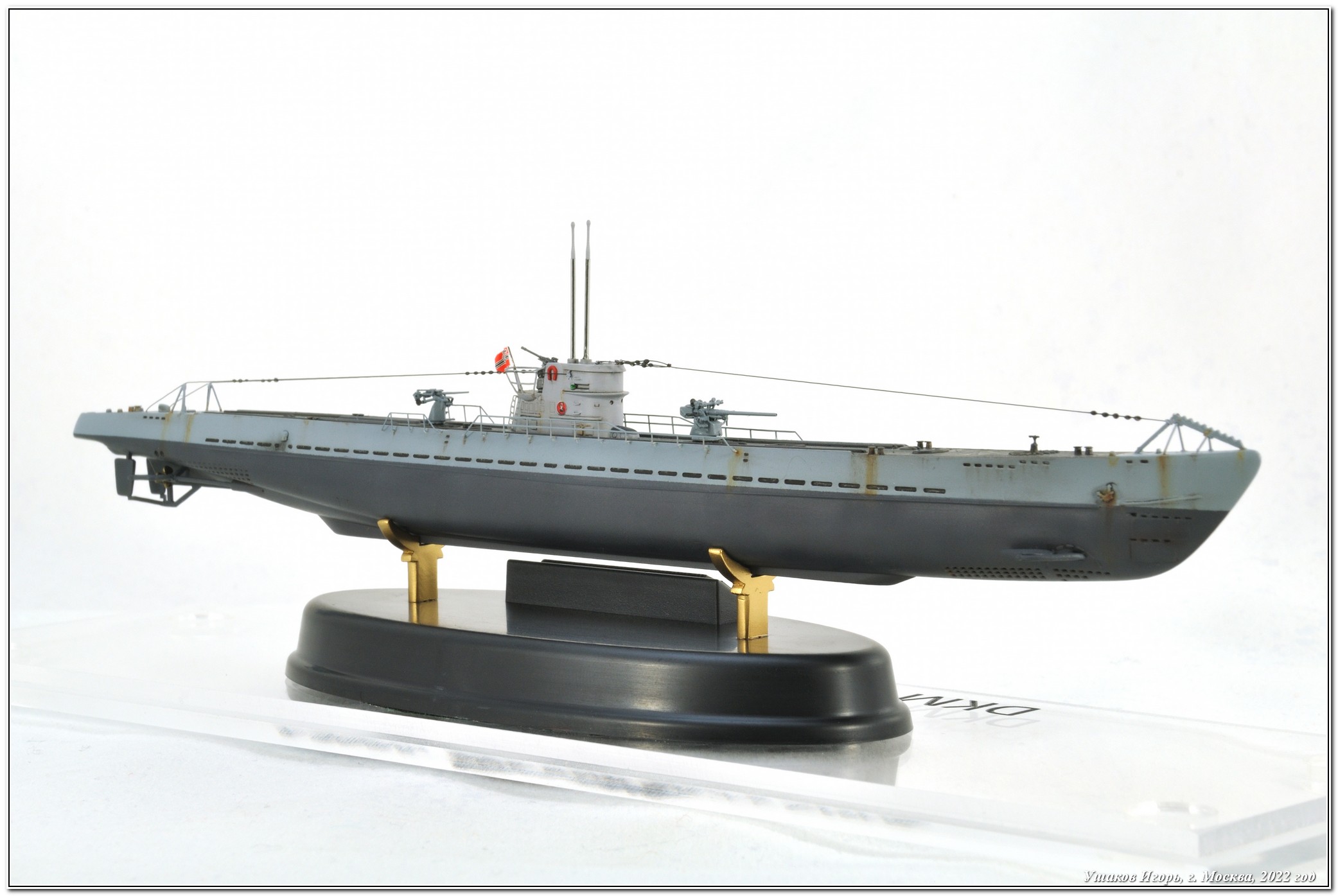

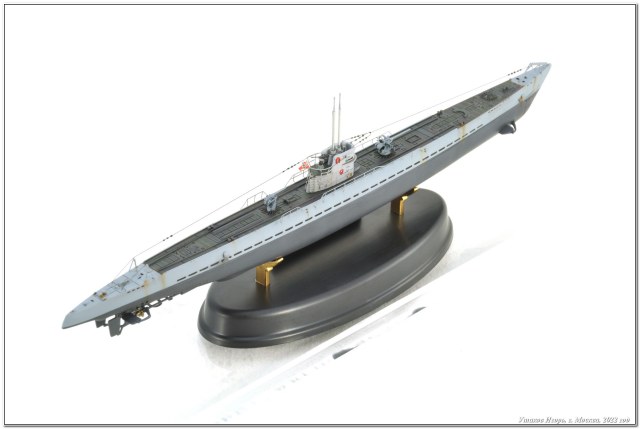

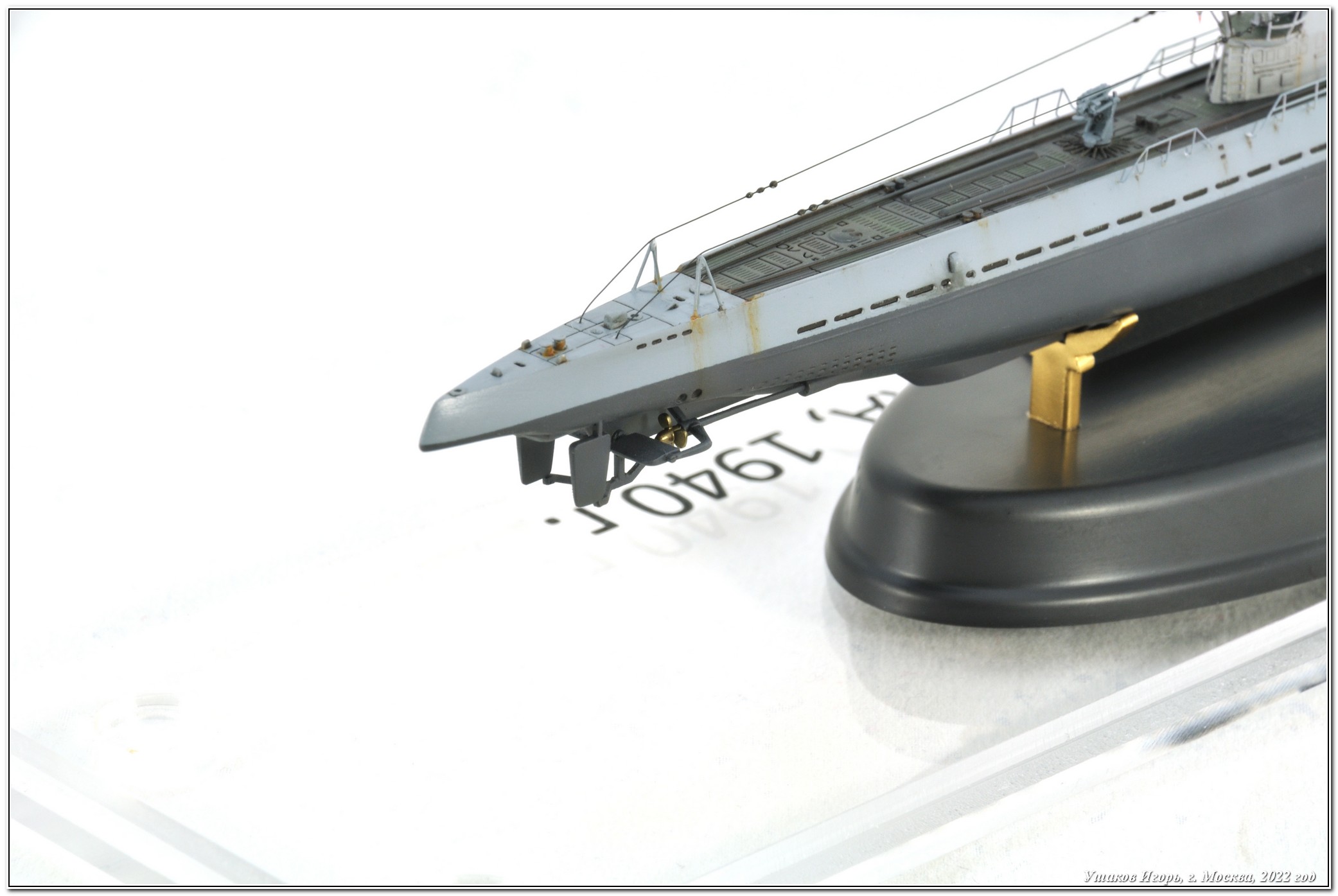

DKM U-38 тип IXA, 1940 г.

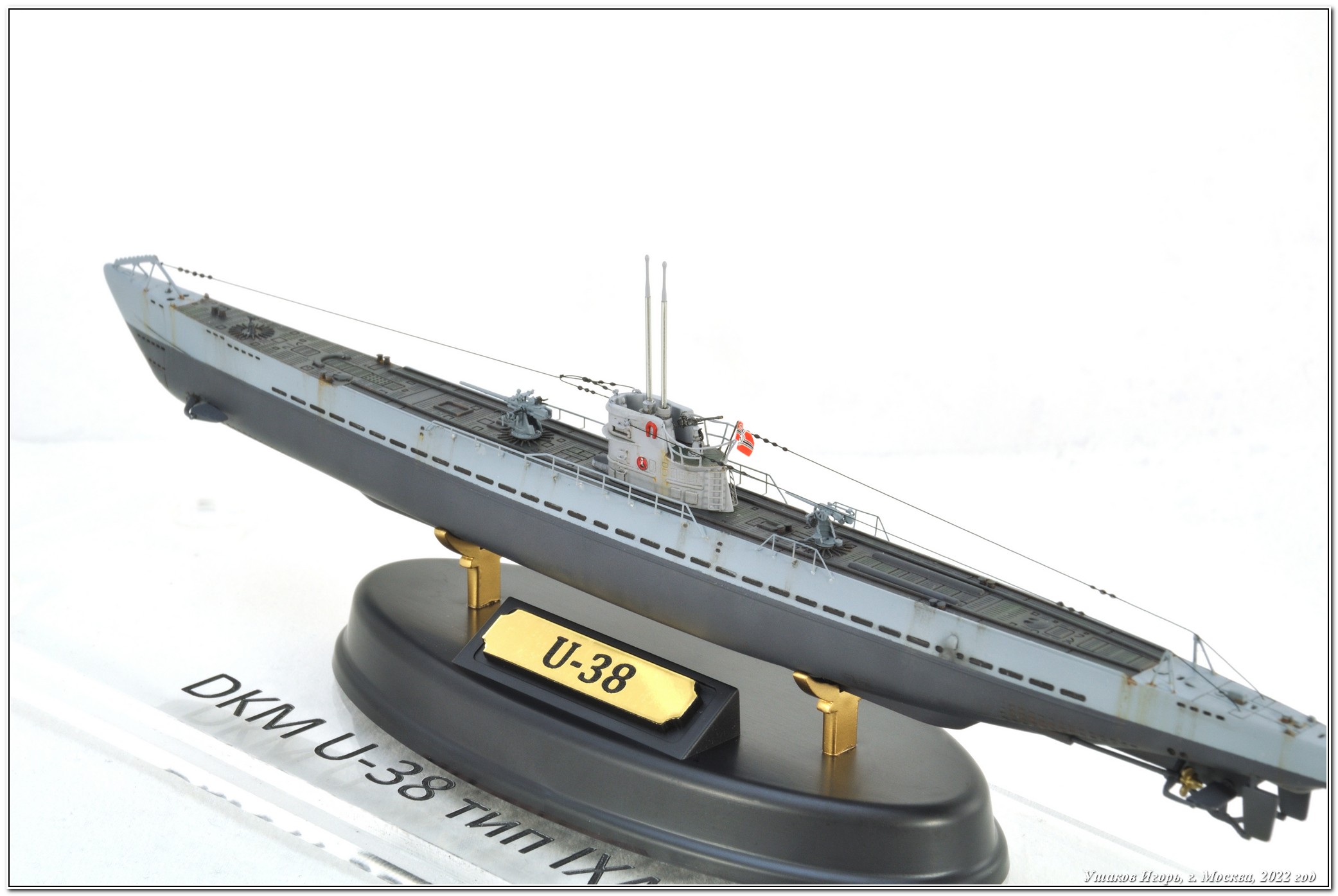

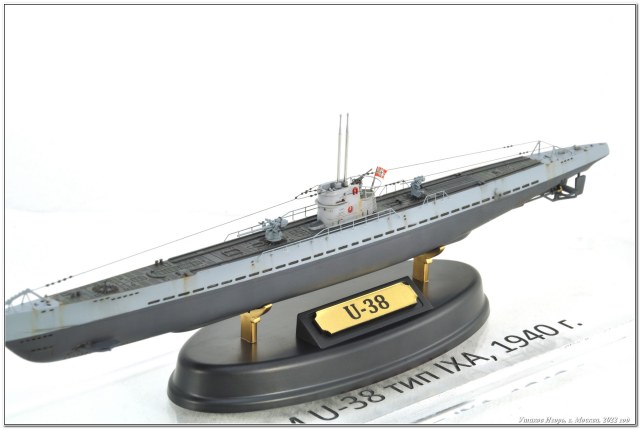

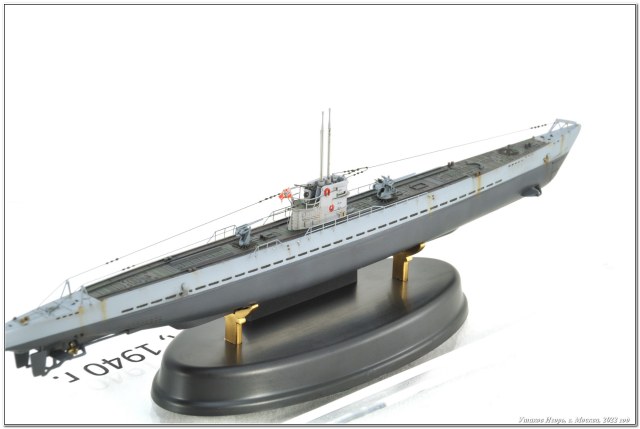

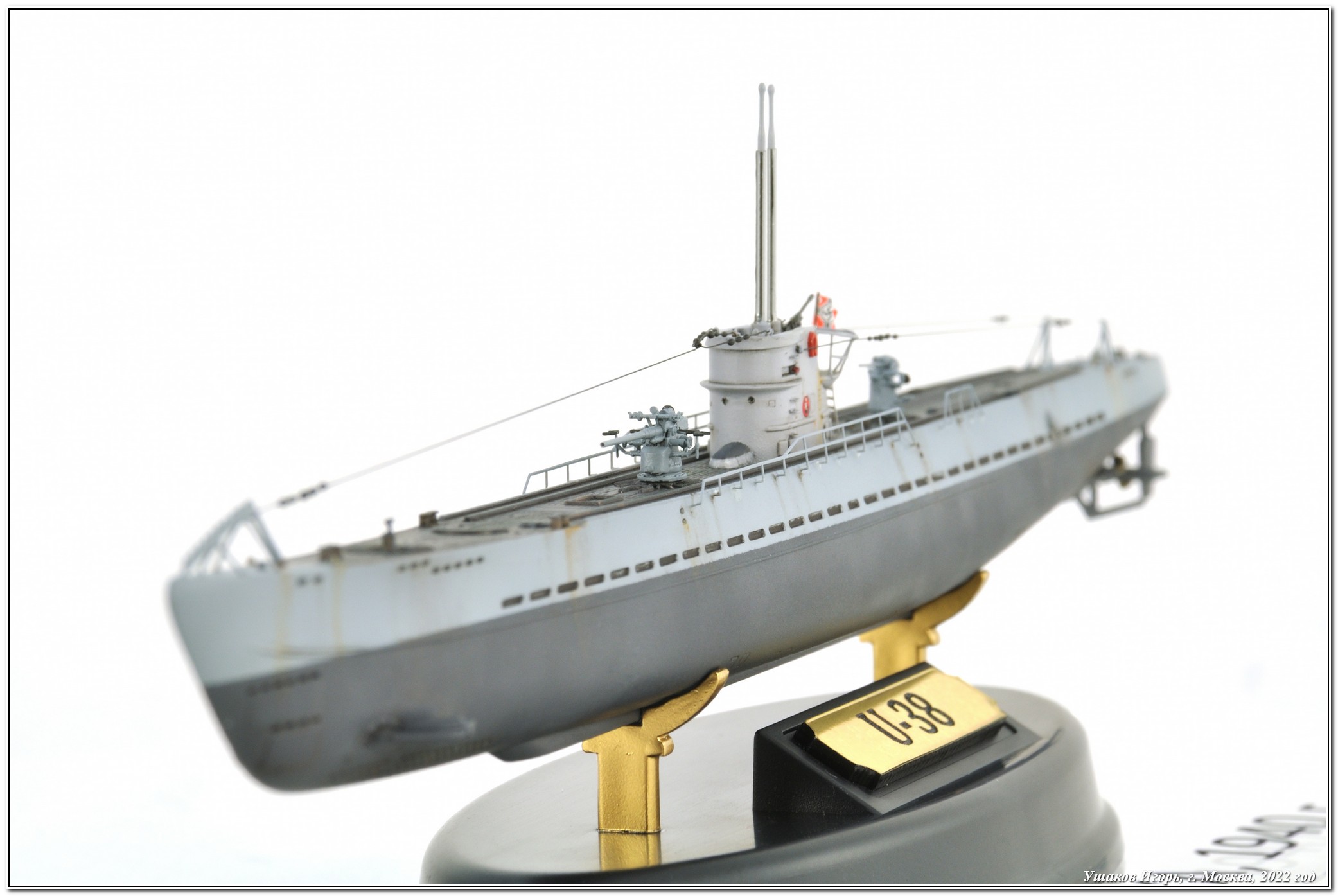

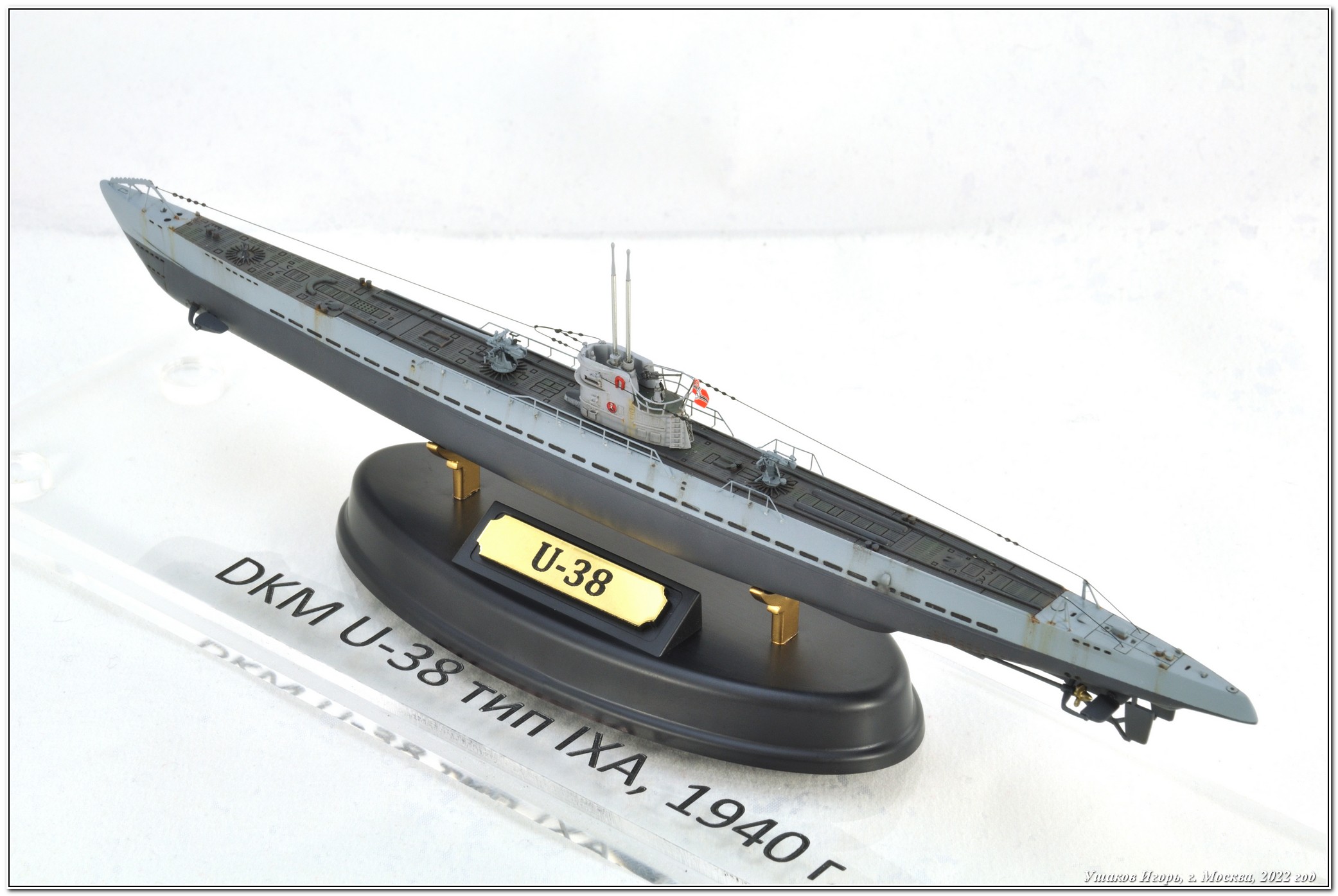

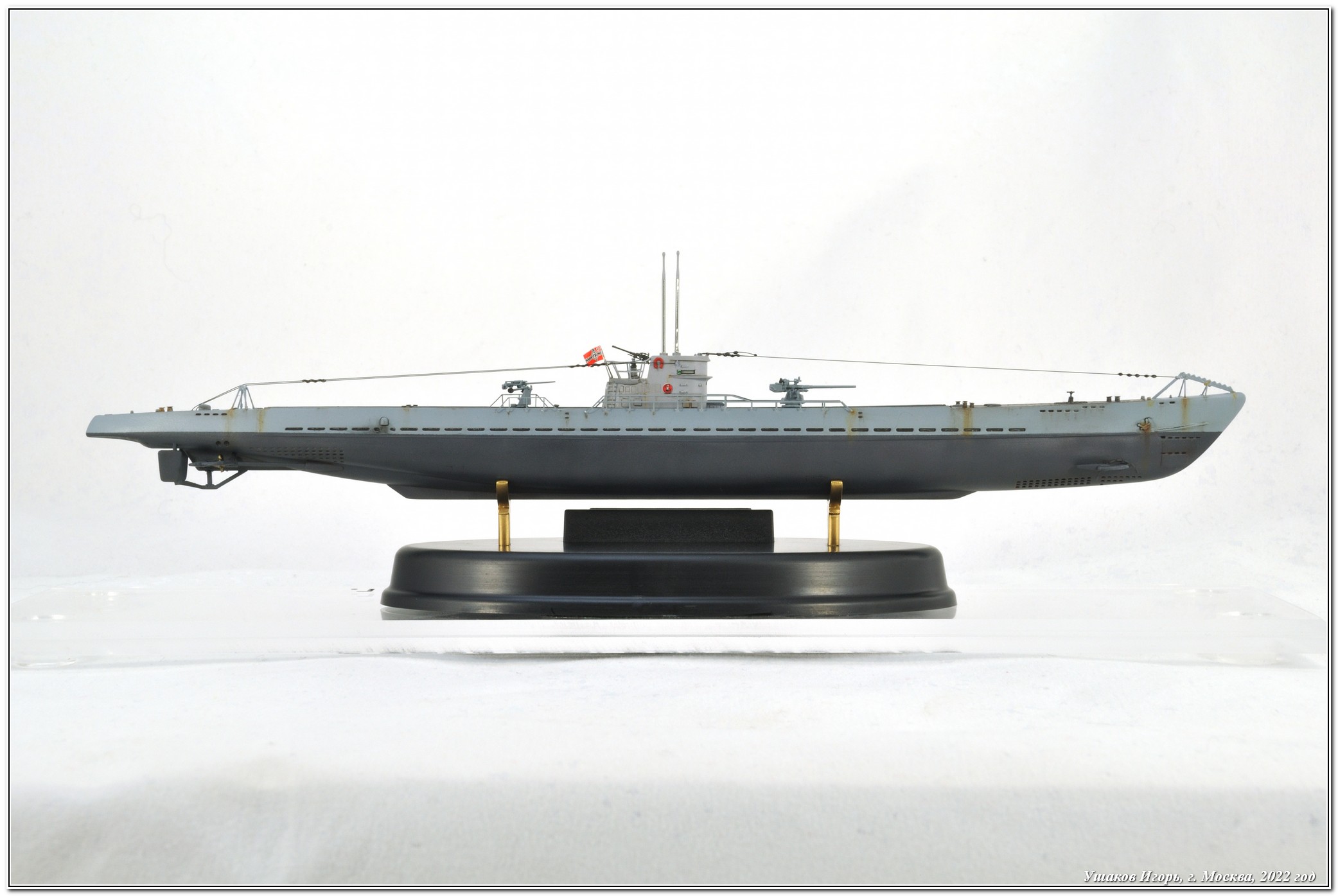

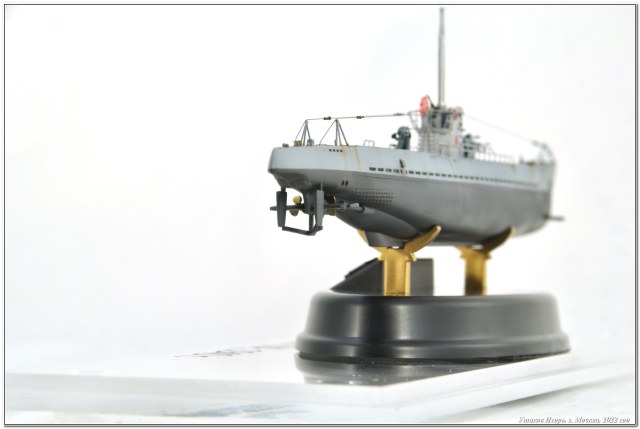

Уважаемые коллеги, представляю Вам свою очередную модель. Это немецкая большая океанская дизельная подводная лодка U-38 типа IXA периода Второй Мировой войны, выполненная в масштабе 1/350 фирмой Bronco.

Прототип:

Серия больших океанских подводных лодок типа «IX-A» состояла из 8 единиц («U-37» – «U-44»), построенных на верфи «Deschimag» и принятых в строй в 1938-1939 гг. Все лодки погибли в годы войны.

ТТХ ПЛ:

Длина наибольшая: 76,50 м

Ширина корпуса: 6,51 м

Средняя осадка: 4,70 м

Водоизмещение:

надводное: 1 032,00 т

подводное: 1 153,00 т

Скорость: надводная: 18,20 уз. подводная: 7,70 уз.

Глубина погружения: предельная 230 м

Экипаж: 48 человек (в т.ч. 4 офицера)

Дальность плавания: 10500 миль/10 узлов (на поверхности), 78 миль/4 узлах(под водой)

Силовая установка: два 9-цилиндровых 4-тактных «МAN» M9V40/46 мощностью 2х2200 л. с., два электродвигателя SSW GU345/34 мощностью 2х370 л. с.

Вооружение: 6х533 торпедных аппарата (4 носовых и 2 кормовых), боезапас 22 торпеды или 66 мин.

1 x 105 мм C32/L45, 1 x 3,7 cm Flak и 1 x 2.0 cm FlaK 30/38

Более подробно о проекте лодке смотрим: РАЗ и ДВА

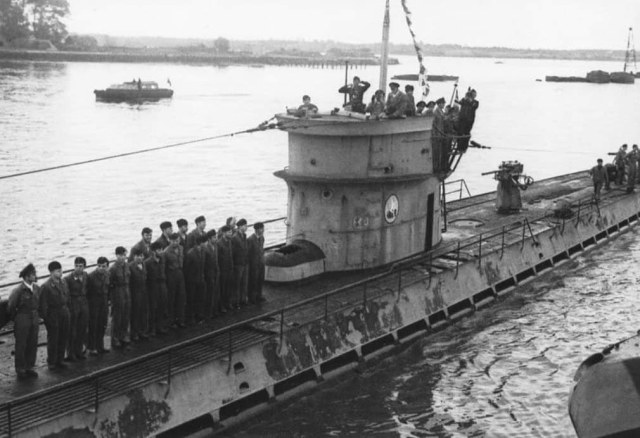

Прототипом выбрал U-38.

15 апреля 1937 г. заложена судостроительной компании «АГ Везер» в Бремене.

9 августа 1938 г. спущена на воду.

24 октября 1938 г. вступила в строй и вошла в состав 6-ой флотилии.

Совершила 11 боевых походов, потопила 35 судов (188 967 брт), повредила 1 судно (3 670 брт). Затоплена экипажем 5 мая 1945 года недалеко от города Везермюнде.

Более подробная информация: U-38

Набор:

Длина модели составляет около 219 мм, ширина около 18,9 мм. В набор входят детали травления (ограждение зенитной площадки и два варианта леерного ограждения).

Сборка:

Сборку модели вел на нашем форуме: СМОТРИМ СТРОЙКУ

Помимо набора использовал дополнительно:

- FlyHawk FH353002 – зенитный автомат 2cm/30;

- Aber 350L-70 – точеные перископы и стволы орудий 105мм, 37мм и 20мм;

- Blackcatmodels AC350070b – орудие 105 мм C32/L45;

- Blackcatmodels AC350067a – зенитное орудие 3.7cm FLAK SK C30U;

- NorthStarModels NSA350063 – вертикальные трапы в корме рубки (мне не понравились – широкие слишком).

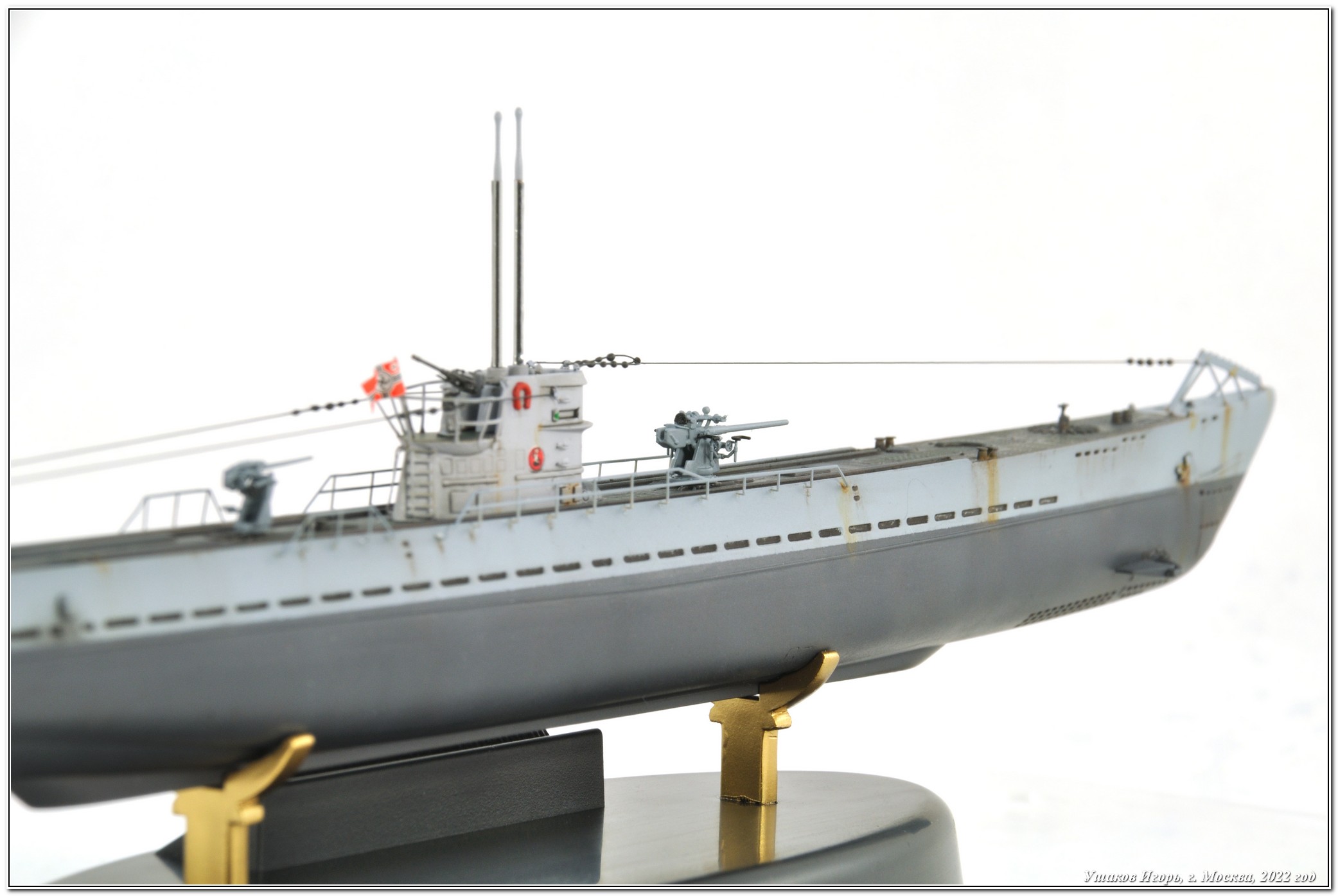

Сборку начал с корпуса. Стыкуемость средняя. Края деталей корпуса по стыку как бы завалены внутрь, что дает достаточно глубокую канавку, которую пришлось обильно шпаклевать. При шлифовке корпуса полностью снес привальный брус, который восстановил с помощью тянутого литника. Наружные крышки носовых торпедных аппаратов показал из фольги самоклейки. В заключение доработал кнехты – из листового пластика сделал на них «шляпки». Параллельно занимался рубкой. Из проволоки 0,2 мм сделал поручни, скоб- трапы по бортам рубки. Зенитное орудие собрал из набора Флайхока, а вот травленый ствол заменил на точеный от Абер из набора перископов. Сетеразрезатель на носу лодки изкоробочный. Насколько смог сточил его толщину до масштабной. Распорки для него, а также для натяжных антенн в корме лодки сделал из гитарной струны 0,2 мм.

Окраска:

Модель загрунтована грунтовкой Mr. Surfaser 1200. Окраска красками АКАН, Mr.Color и Тамия. Особо рассказывать нечего: сначала нижняя часть основного корпуса, затем верхняя и в завершение - палуба. Местные высветления и затемнения основного цвета, чтобы придать некоторую неоднородность окраски.

Декали:

Декальные эмблемы лодки использовал от набора Флагман, флаг – изкоробочная декаль. Качество декали от Флагмана посредственное – сама эмблема небольшая около 2 мм в диаметре, так смещение цветов примерно 0,5 мм. А вот подложка тонкая, приваривается хорошо. Приваривал жидкостью от Тамии, которая Strong.

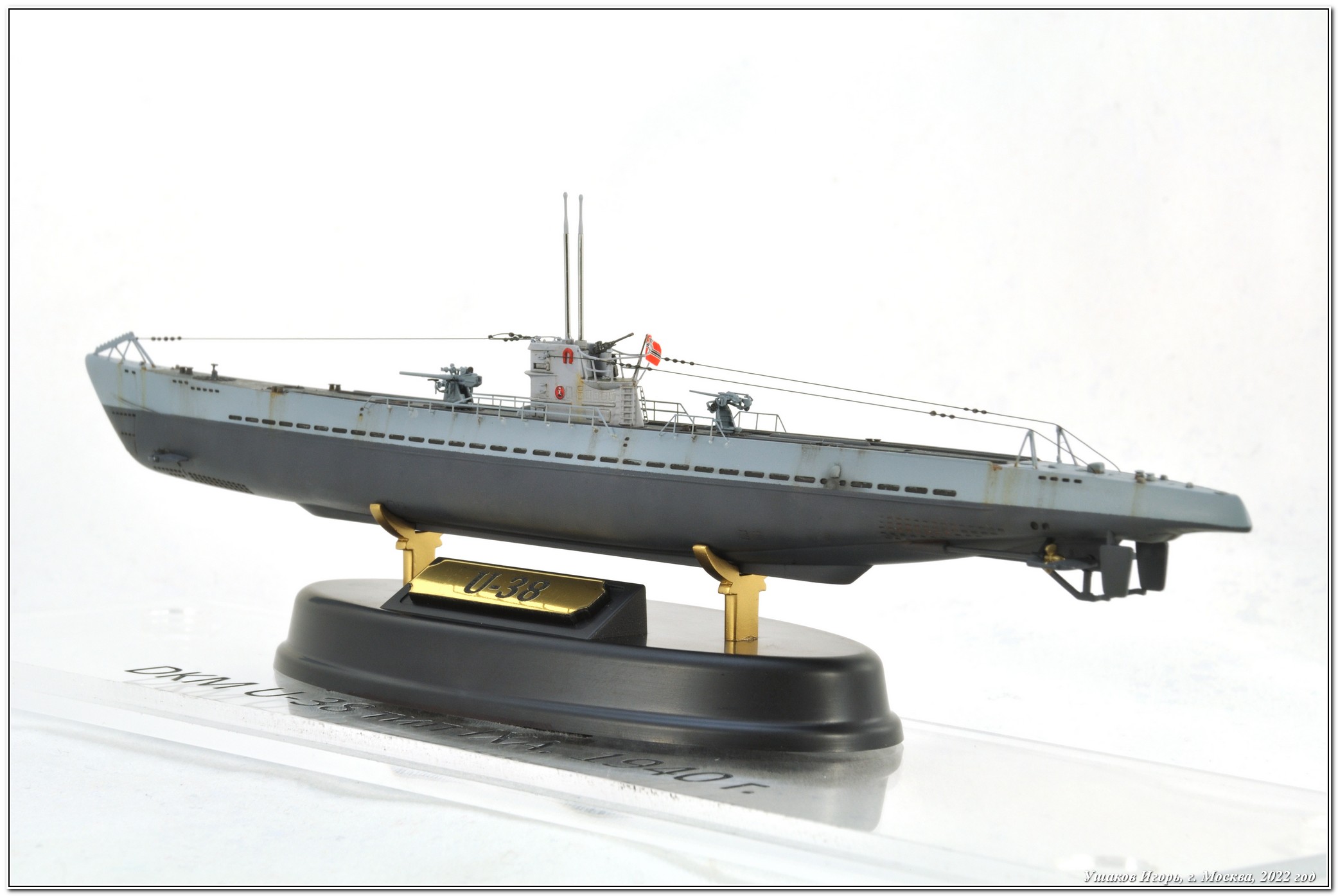

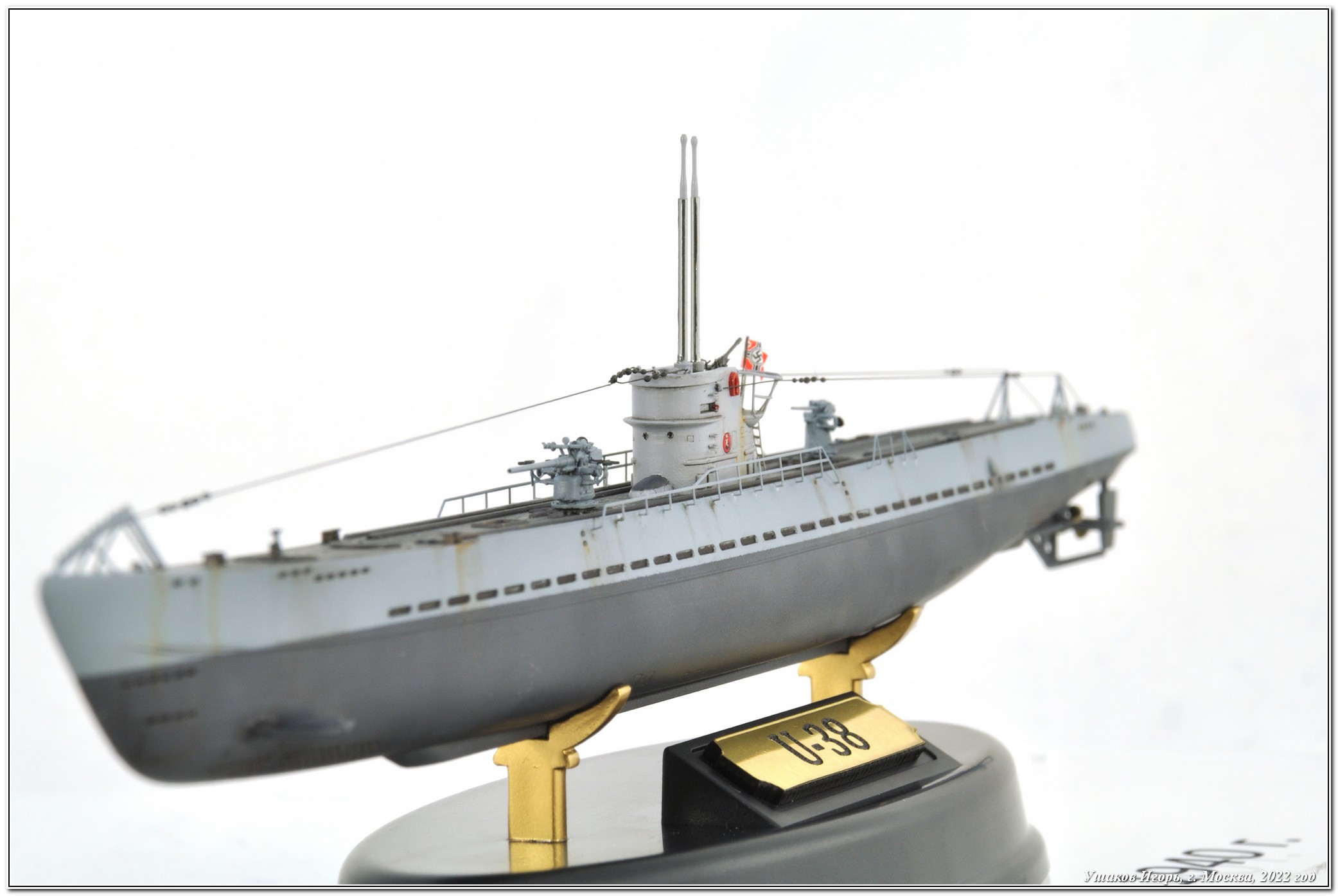

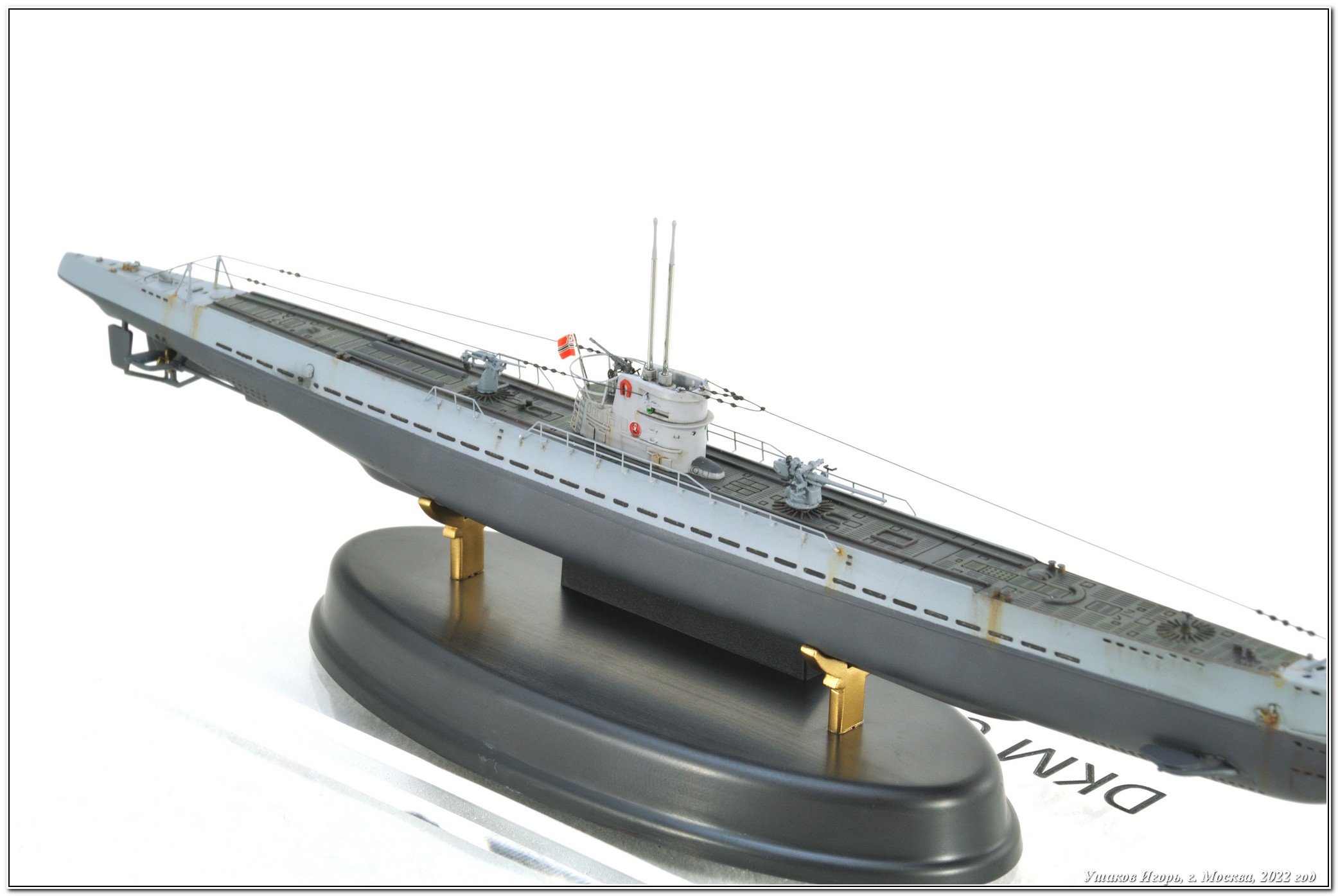

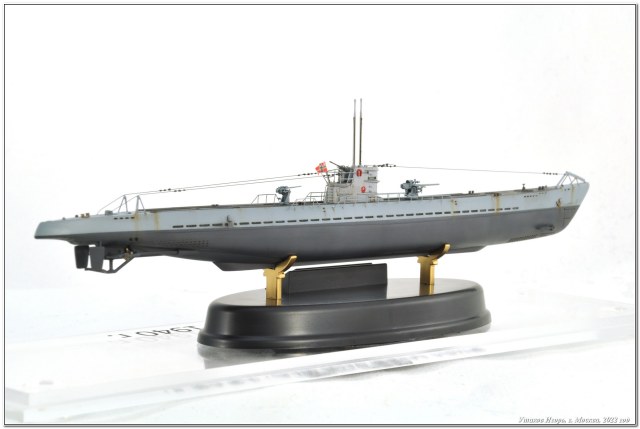

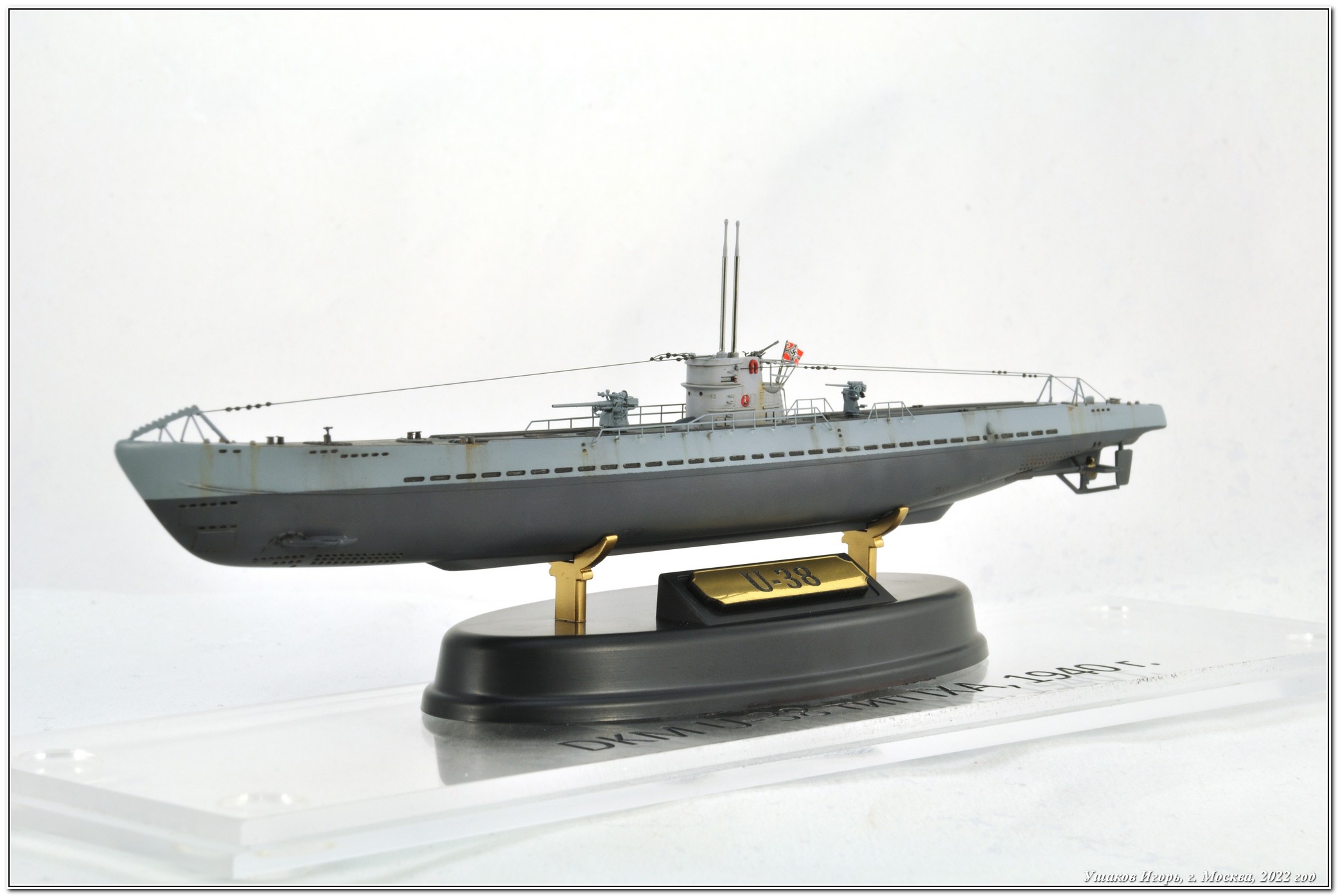

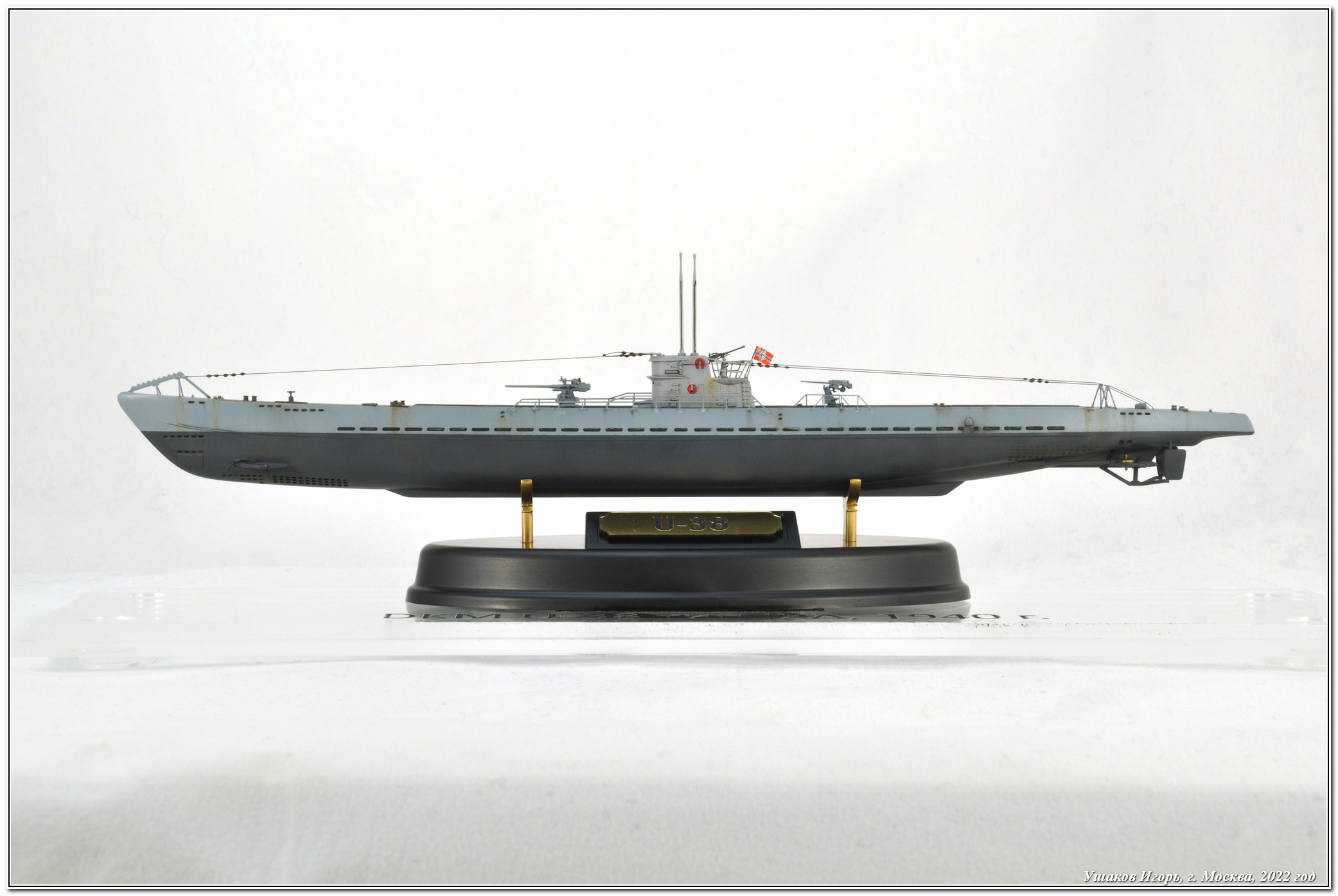

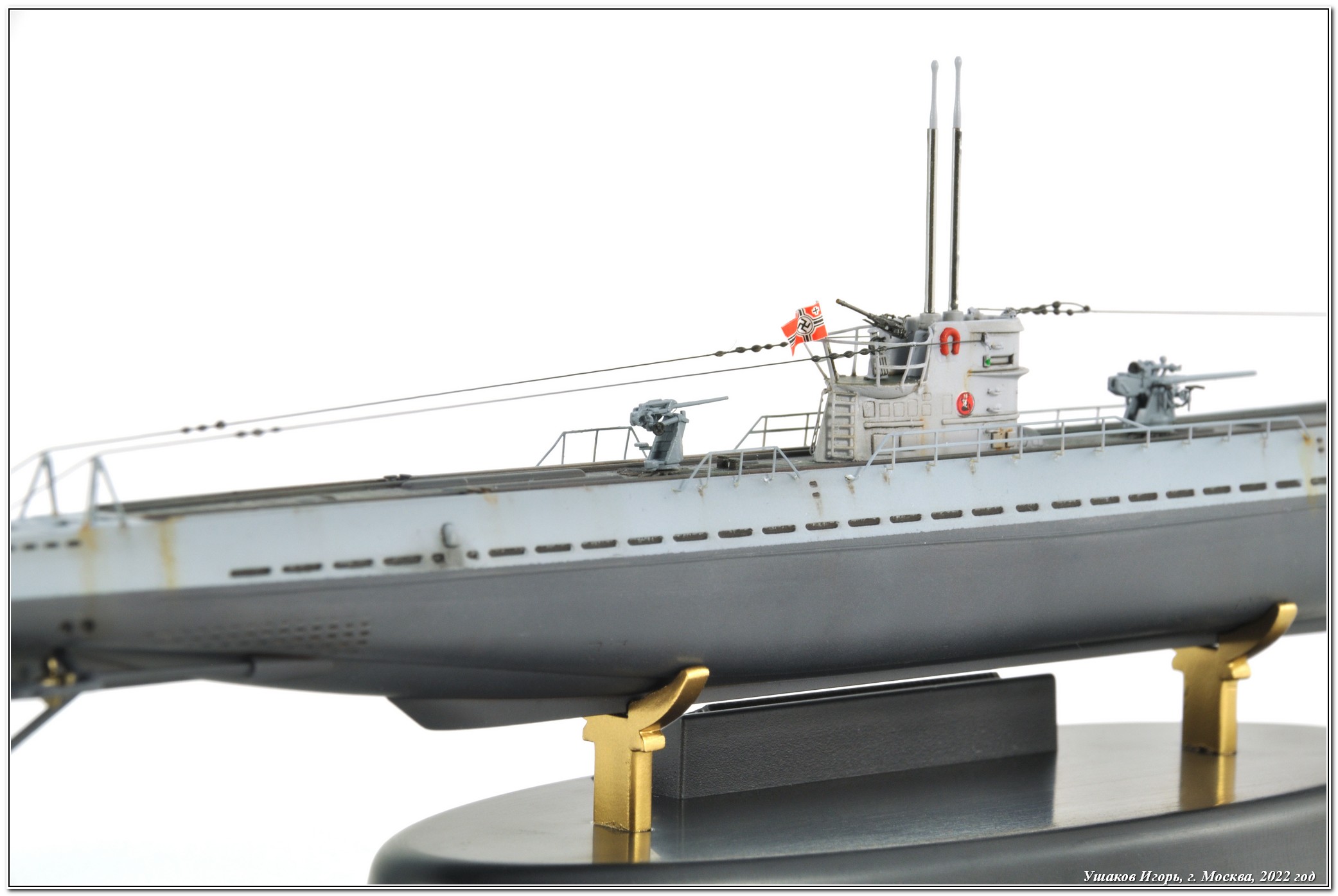

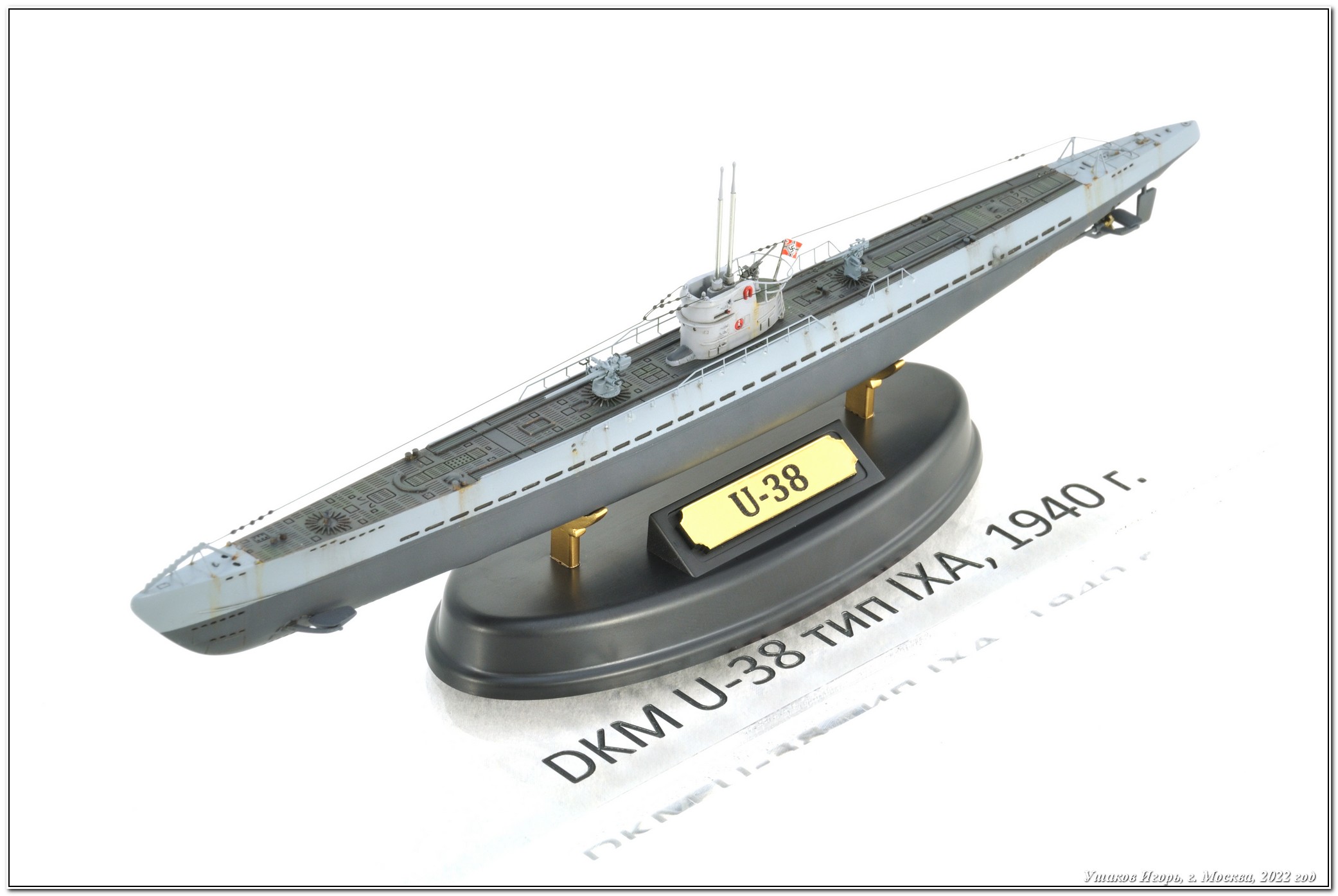

 Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения, как всегда, приветствуются. Всем отличного настроения!
