Бриг Piercer
- Производитель:
- авторская модель, с нуля
- Тип техники:
- Гражданские
- Масштаб модели:
- 1:48
- Тип двигателя:
- Парусные и гребные
- Страна-производитель:
- Великобритания

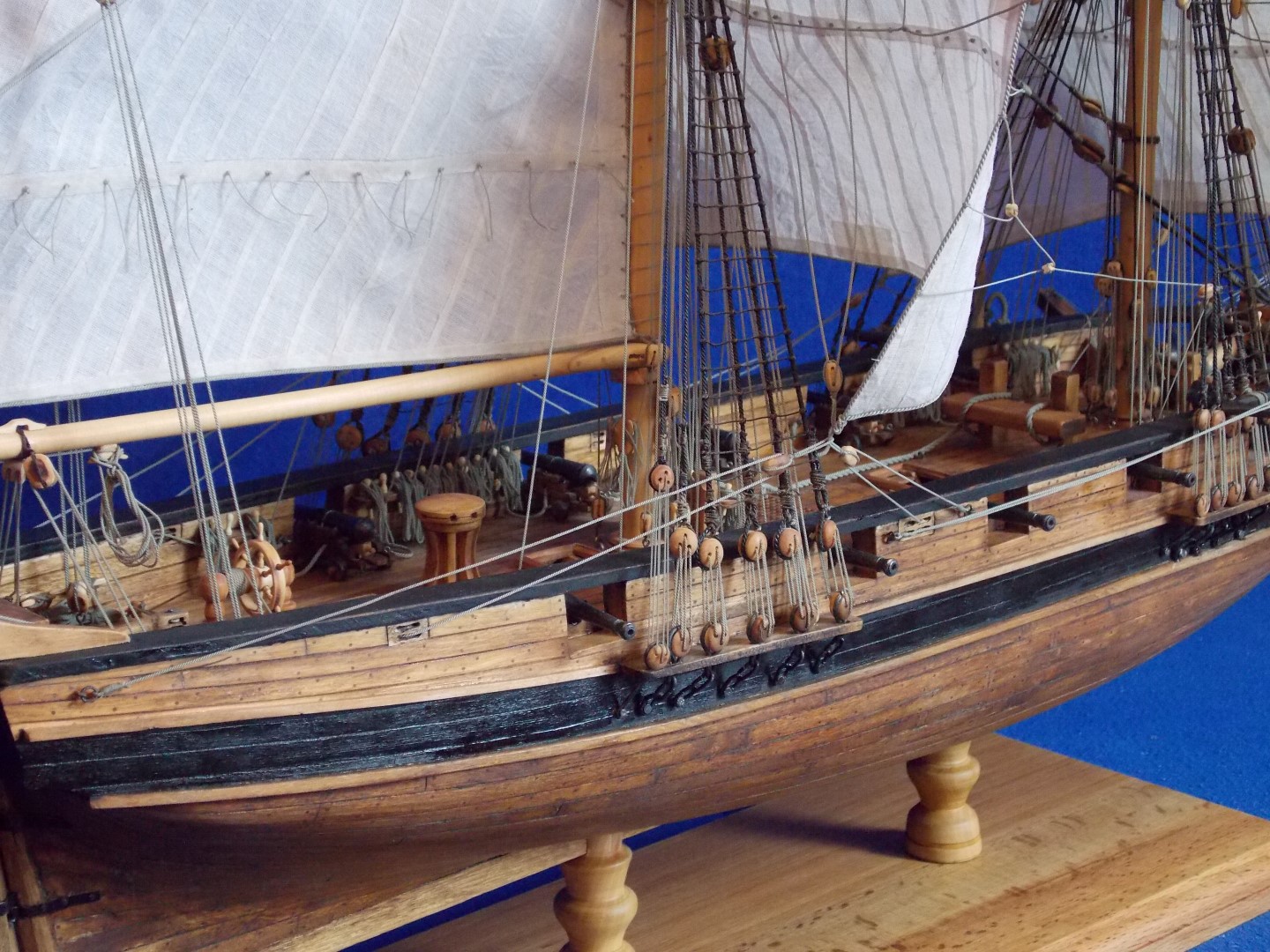

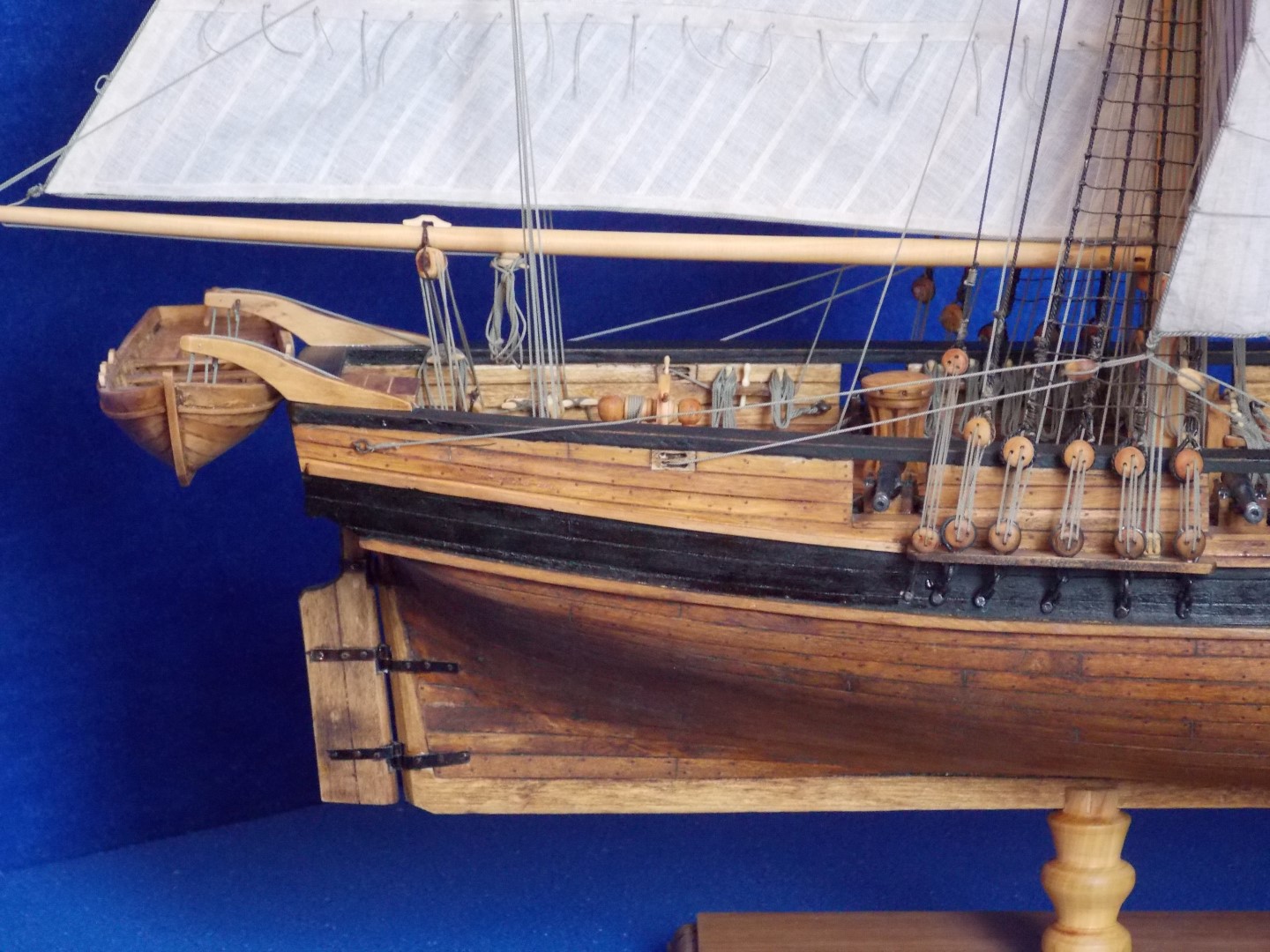

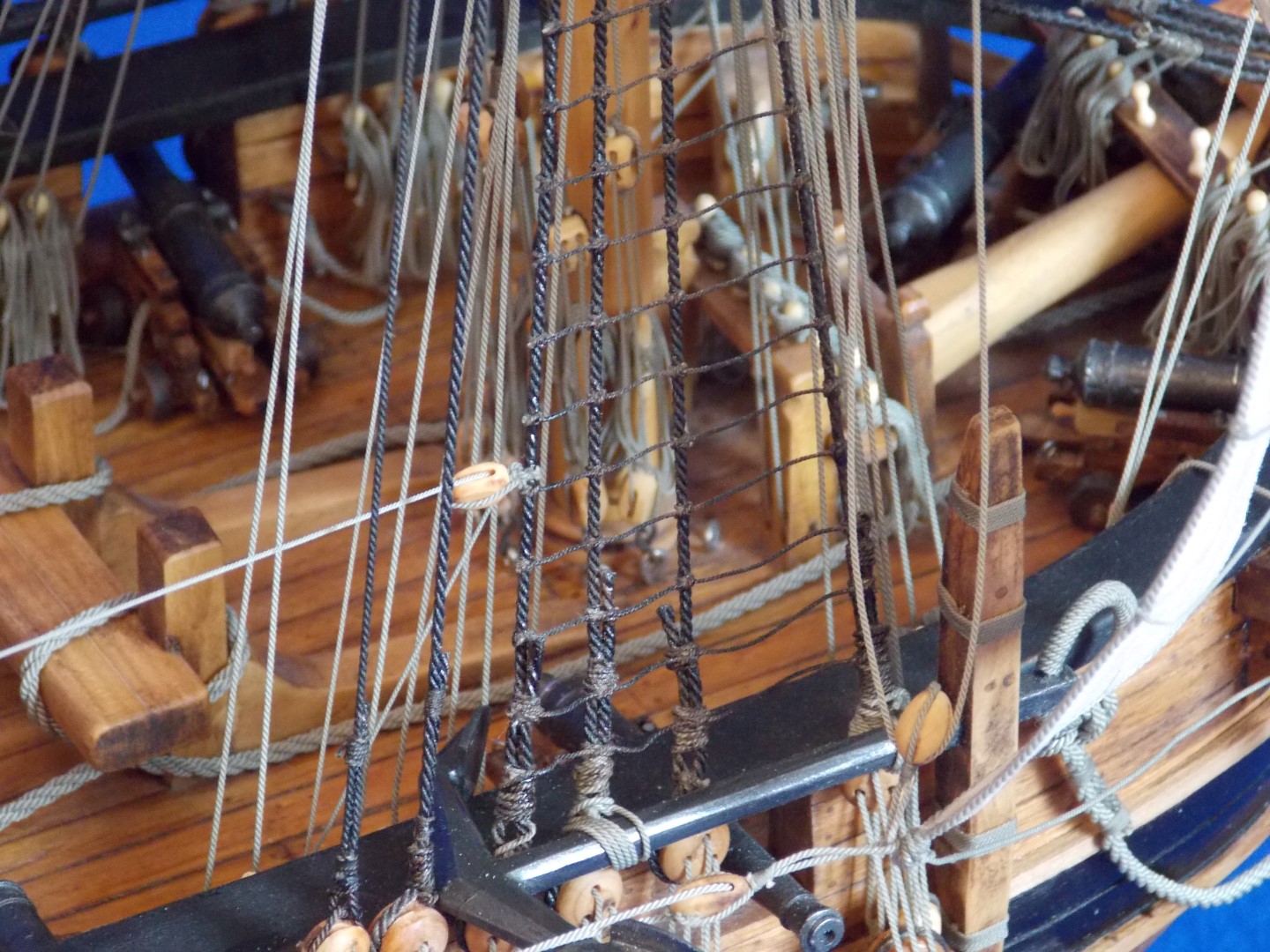

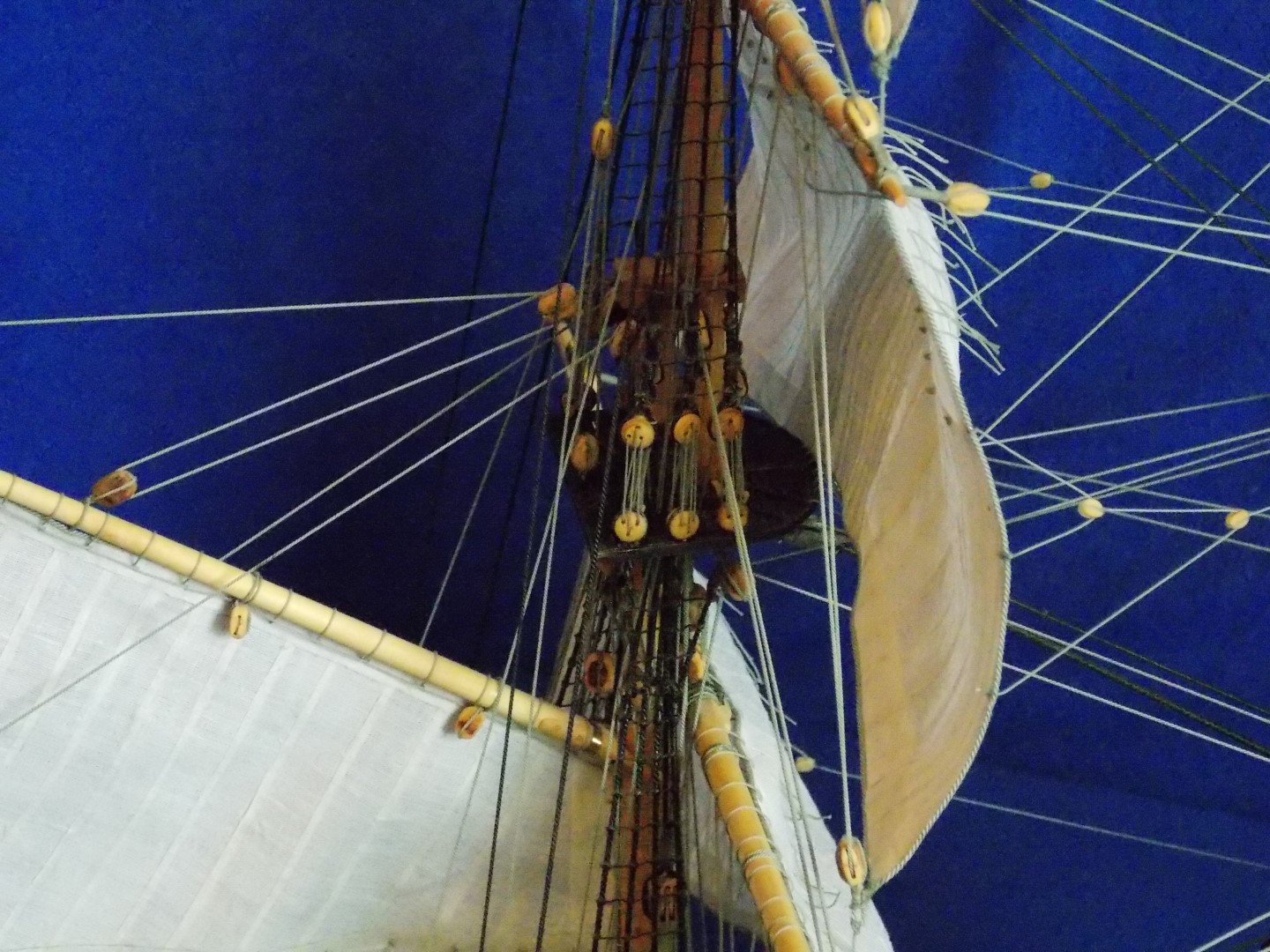

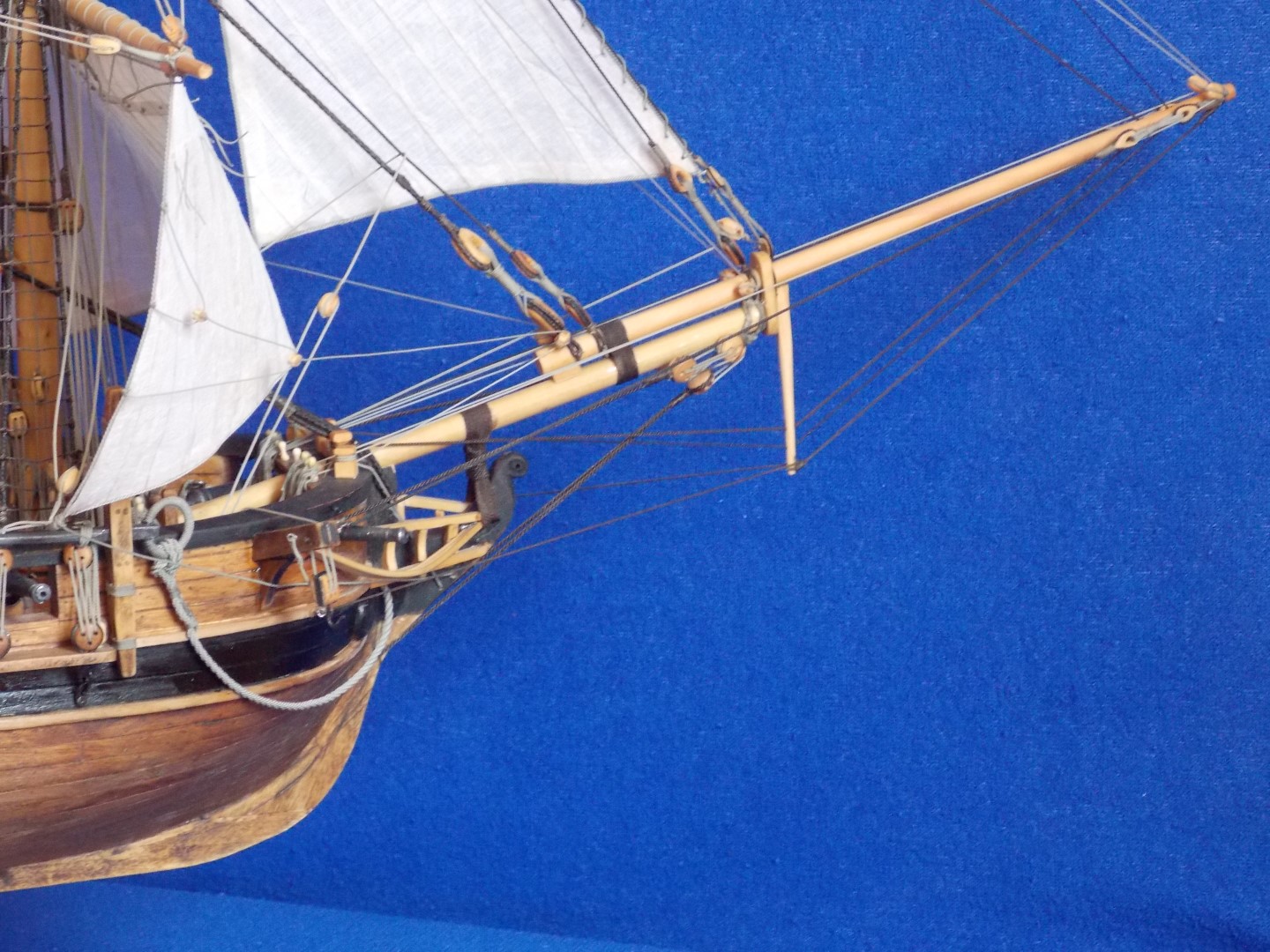

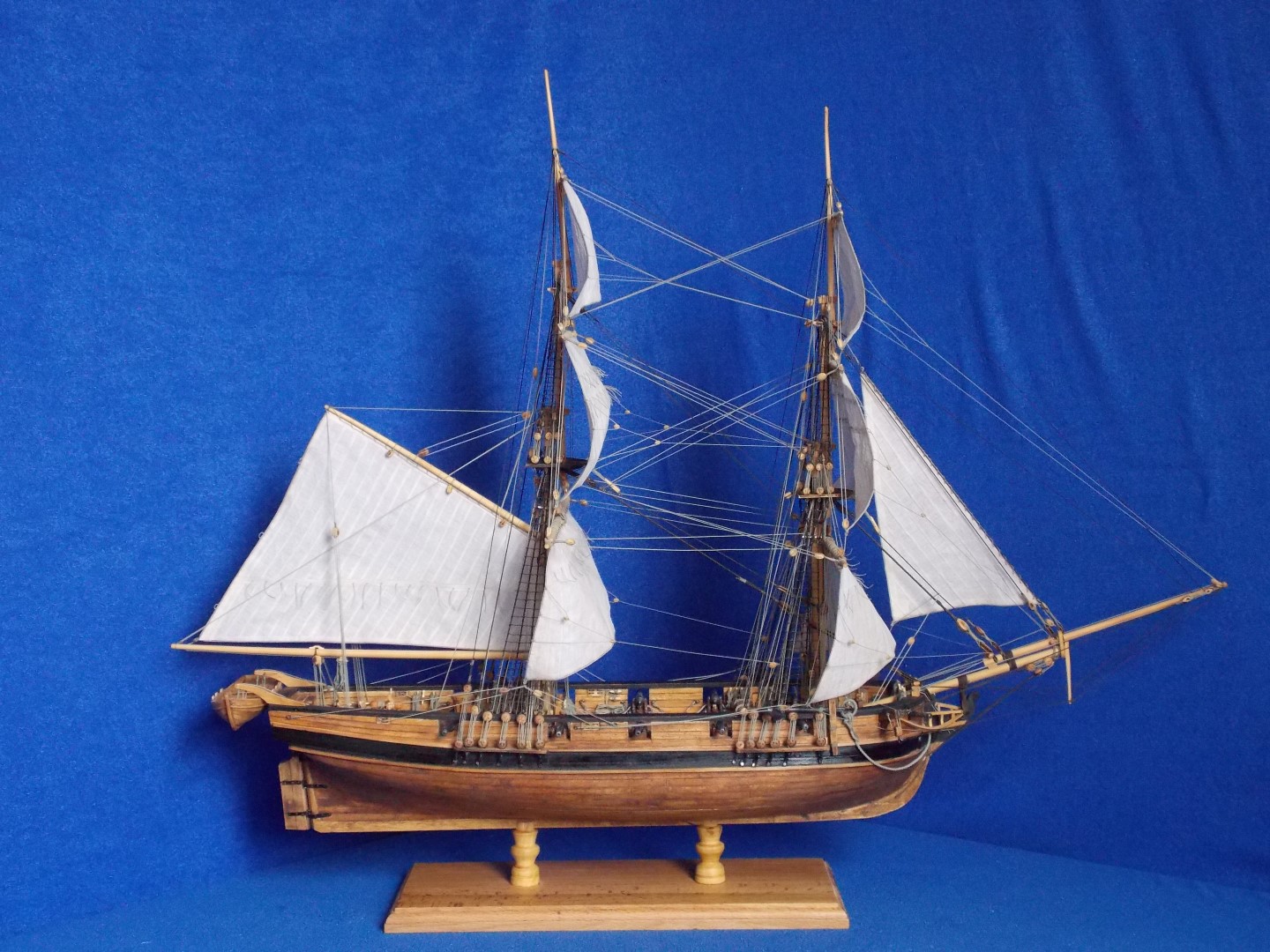

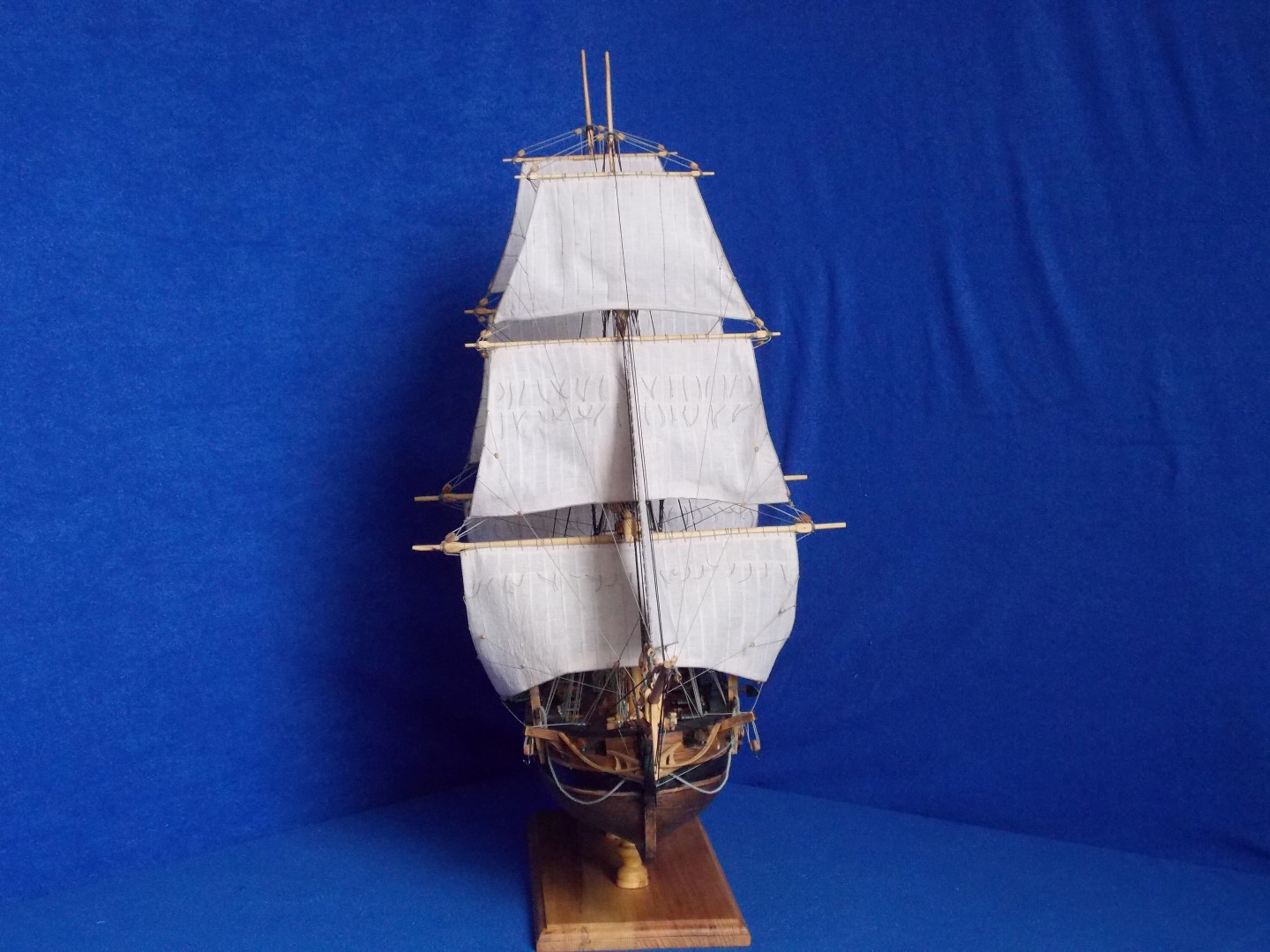

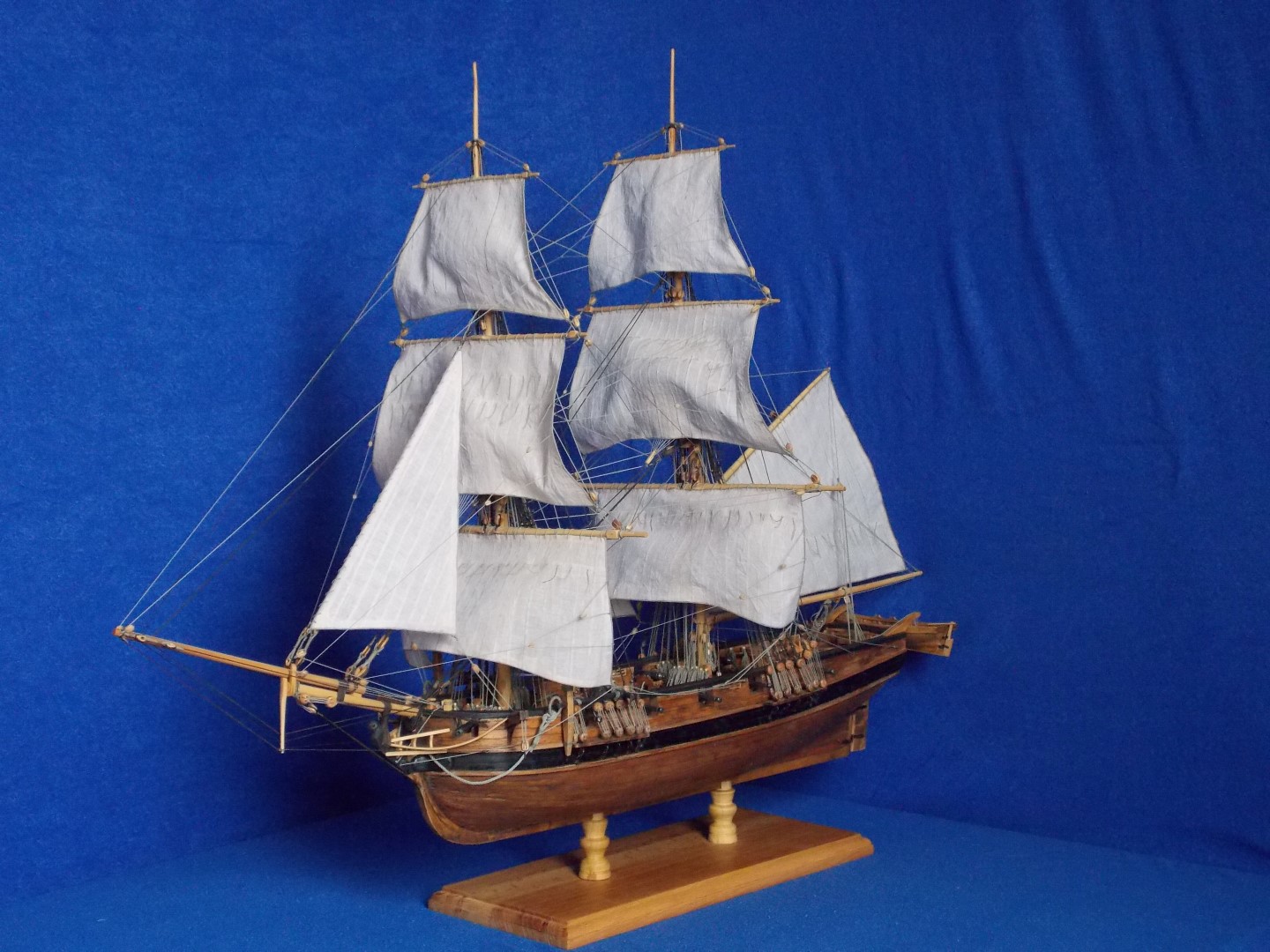

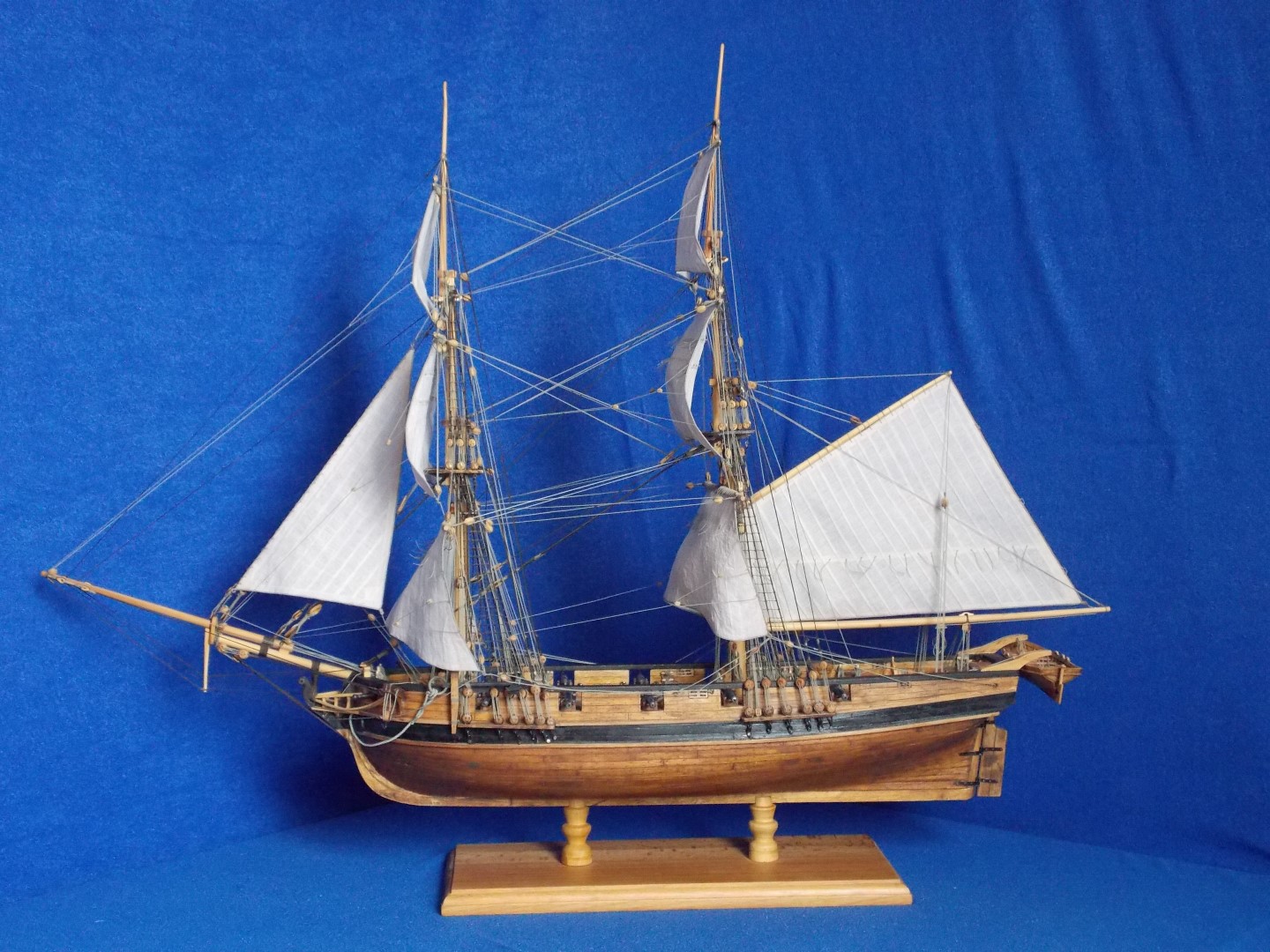

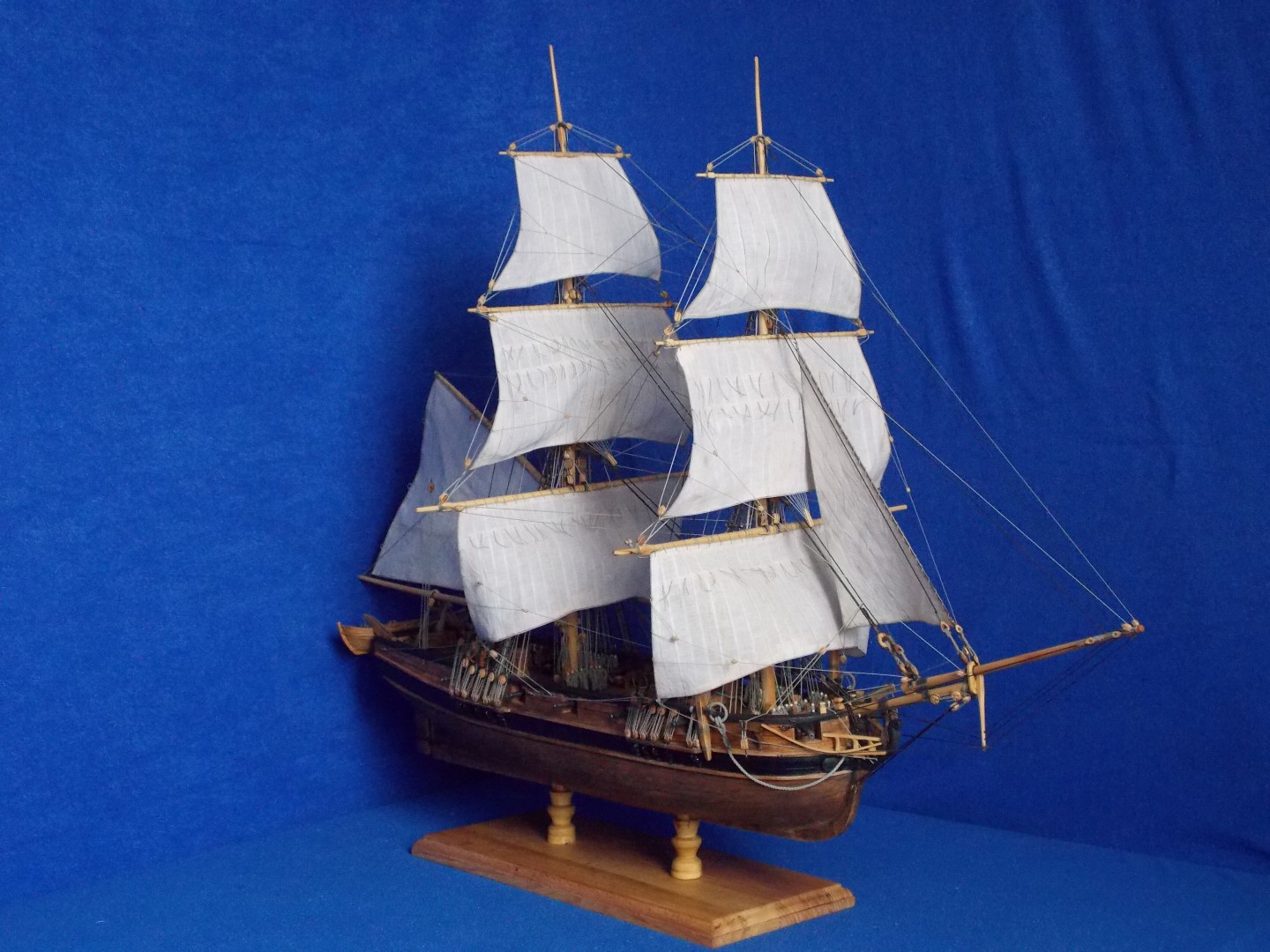

Доброго времени суток, уважаемые каропчане! Выставляю на Ваш суд свою модель брига по чертежам неизвестного автора, скачанным из интернета. В процессе стройки чертежи были немного изменены. Для постройки была использована древесина березы и груши, тонированная льняным маслом и битумным лаком. Орудия отлиты из зуботехнического легкоплавкого металла. Такелаж навивал из ниток Gutermann (очень хорошие нитки). Паруса клееные из батиста. Модель строилась с перерывами, в общем итоге на строительство ушло около года. Конструктивная критика приветствуется.
Оценки
Войдите, чтобы оценить работу.
Комментарии (54)
На сайте с 05.03.2015
85 4
Поздравляю с окончанием стройки! Работа порадовала глаз!
Спонсор
На сайте с 09.02.2012
43 634
Мне корабль понравился. Аккуратность на высоте. Очень хорошо смотрится. Не вдаваясь в матчасть, общее впечатление -твердая пятерка.
Ну, мастера по "ниточкам-не-с-той-стороны-привязали" еще скажут свое слово.
Спонсор
На сайте с 22.01.2011
30 10453
Очень грамотная и красивая модель. Очень понравилась модель. Лично мне понравилась цветовое решение корпуса.
Вот может быть рангоут, шлюпку, блоки, оформление гальюна и юферсы можно было бы сделать по-темнее. Но я не утверждаю. Автору виднее.

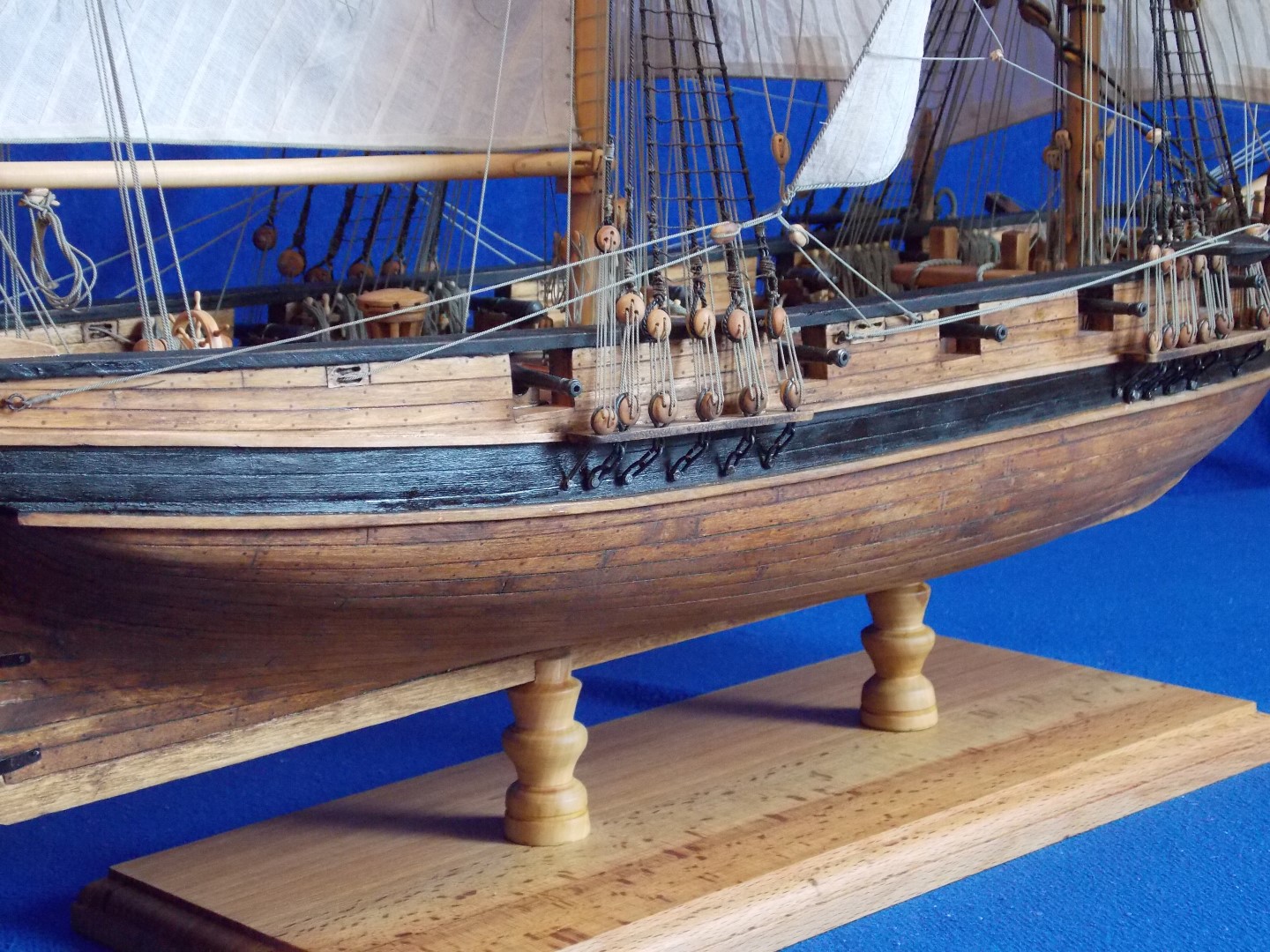

Подставка не слишком светлая? Может быть колонны на подставке как-то выделить? Если конечно автор не задумал чтобы они в глаза не бросались.
На счет откатных талей, а почему не сделали? Масштаб вроде позволяет. Хотя я не знаю размер модели.
Галерея, однозначно.
Спонсор
На сайте с 02.10.2011
21 81
спасибо
спасибо. Модель задумывалась как, темный корпус светлый рангоут, своеобразный контраст. пробовал несколько вариантов колон, в цвет корпуса-сливаются, черные режут глаз, по этому в цвет рангоута светлые.
Спонсор
На сайте с 14.04.2014
50 2152
Великолепная модель, очень красиво все!
Спонсор
На сайте с 21.10.2011
129 2288
Отлично исполнено.
На сайте с 04.08.2010
86 11641
Очень работа понравилась отличный Бриг.
Спонсор
На сайте с 02.10.2011
21 81
спасибо
Спонсор
На сайте с 02.04.2015
25 8720
Есть некоторый разнобой в тонировках - например некоторые палубные элементы стоило сделать чуть темнее, а также фальшборт, чтобы с палубой не сливался. Ну и наверное рангоут чуть темнее просится.... Не совсем понял - риф-сезени только с одной стороны у прямых парусов? Какой страны кораблик? Или пират?
В целом модель очень красивая и качественно исполнена. Орудия паруса и канаты особенно приглянулись. За самодел РЕСПЕКТ.
Это были придиризмы
Галерея без вопросов и самые искренние поздравления Автору.
На сайте с 25.11.2014
9 366
Хорошая модель - красиво и аккуратно сделана, грамотный такелаж проведен. По тонировке некоторых деталей и рангоута согласен с коллегами... Но Автору в данном случае, наверно, виднее.
В любом случае - Галерея. И мои поздравления Автору!
На сайте с 31.12.2011
83 3117
Великолепная работа!
На сайте с 02.12.2016
2 28
Аккуратная, красивая модель, такелаж очень понравился. Мне понравилось, галерейная работа.
На сайте с 27.08.2014
4 599
Отличная модель!
На сайте с 02.12.2012
33 2
Классс!!! За авторскую работу только высший балл!!
Я всегда согласен с Игорем,особенно в части цвета рангоута . Бесстыдно белый он,и блоки тоже.В таком масштабе откат-тали просто обязаны быть ,каким бы ни был размер модели. Ворст?Цвет парусов?
А модель прекрасная.
Удачи.
Спонсор
На сайте с 02.10.2011
21 81
спасибо
Спонсор
На сайте с 02.10.2011
21 81
На сайте с 28.10.2011
3 7348
Приветствую,
))
))
модель очень приятная глазу получилась, особенно мне литье понравилось!-очень качественно -смотрится!!!

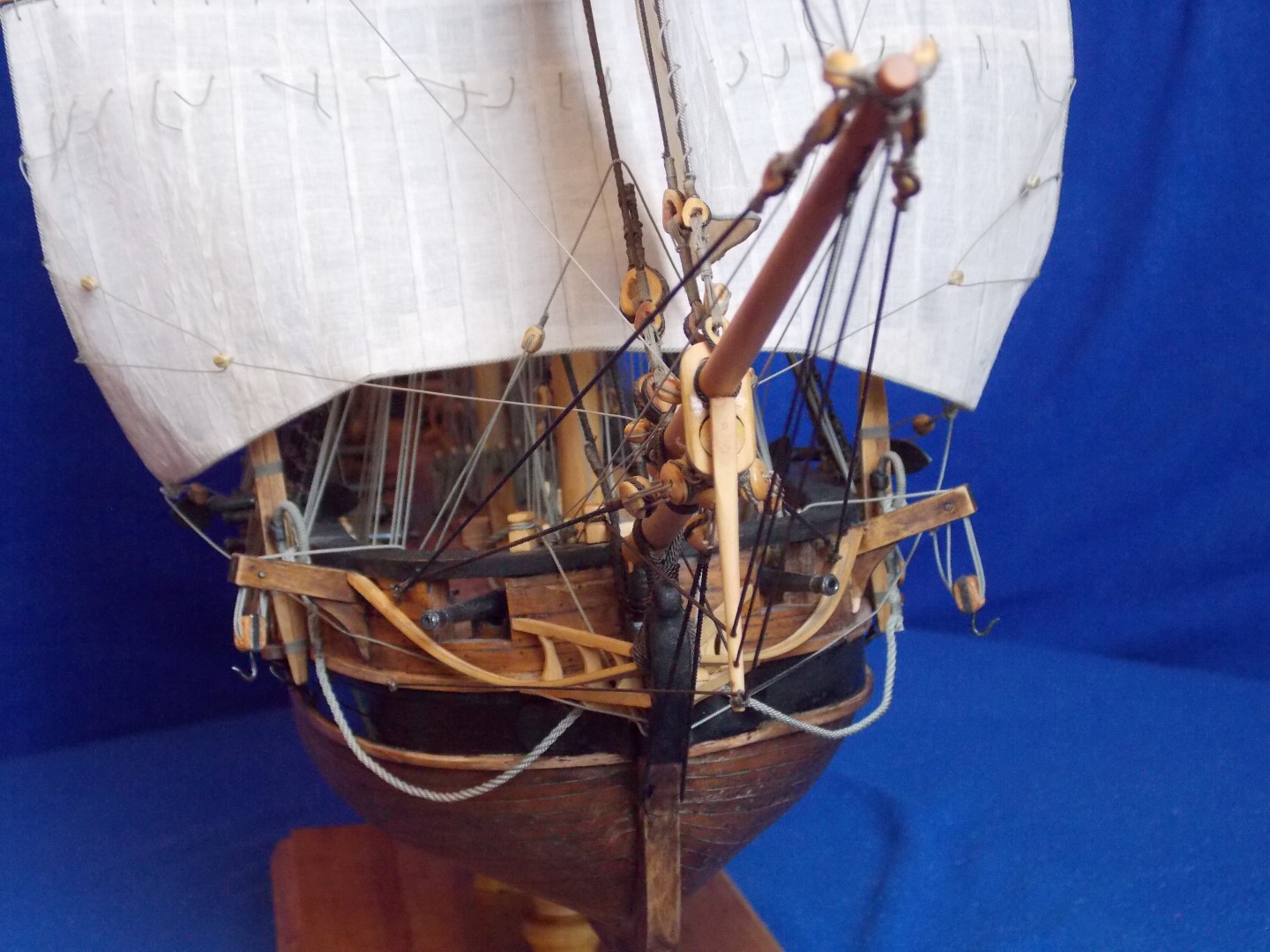

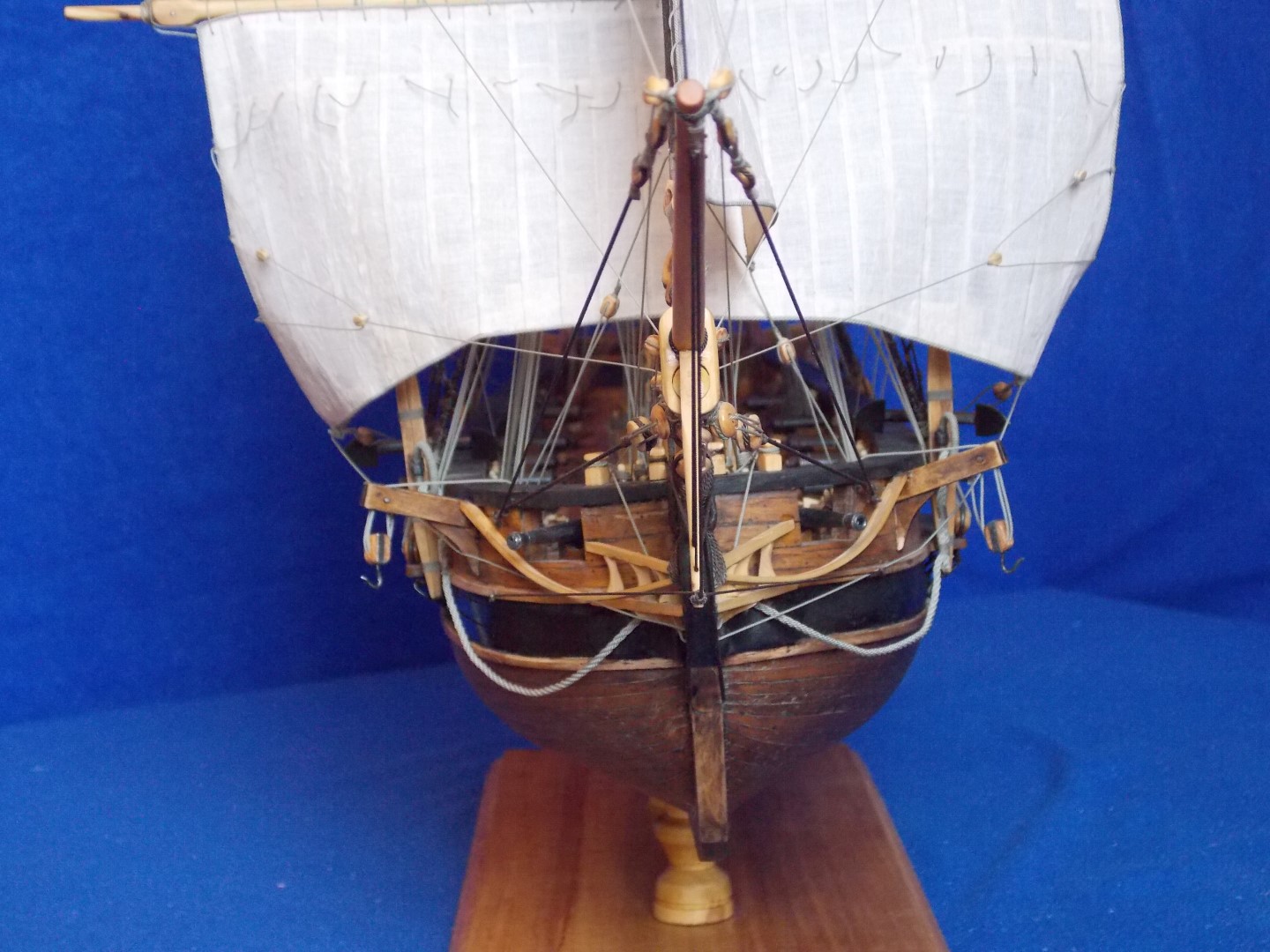

несколько странно выглядят " релинги "гальюна,как то выпадают из общей гармоничной картины...во всяком случае такого их вида мне не встречалось раньше(на моделях музейного исполнения), при виде сбоку,привычно видеть их все ,плавно изогнутыми что ли...а здесь вообще конструкция этого узла какая то непонятная...как то она не вписывается в общую картину очень качественно выполненной модели...
про риф сезни, Антон сказал... потерялись почему то с одной стороны...?
про цветовую гамму корпуса,рангоута и такелажа, ничего сказать не могу... мне кажется это вопрос эстетических пристрастий автора !
только лишь,что наши взгляды на енто дело совпали на процентов 70 наверное
Спасибо что показали свою модель,
Успехов в следующих пооектах!!!
На сайте с 28.10.2011
3 7348
Посмотрел пред. Вашу работу... похоже с оформлением гальюна существует некоторая проблема...тенденция однако прослеживается,что этот узел остается вообще непроработанным ,и это смотрится несколько странно на фоне общего качественного исполнения модели...есть же много литературы по этому периоду, тот же альбом Чапмана к примеру, цифровые коллекции он лайн с Гринвического музея...ветка Д.Шевелева на "верфи"...
Спонсор
На сайте с 02.10.2011
21 81

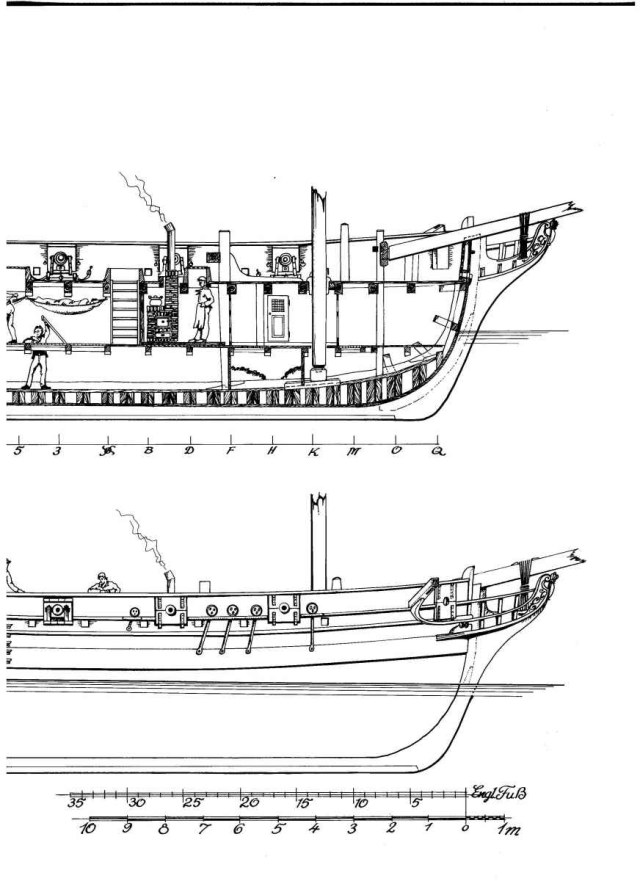

по поводу гальюна,такой гальюн был на чертежах
На сайте с 28.10.2011
3 7348
Это не совсем то, что представлено на модели... ?
на чертеже,насколько я могу судить, все три релинга,не уверен в правильности моей терминологии, я имею ввиду горизонтальные планки, плавно поднимаются вверх к завитку на форштевне, средний красиво сопряжен с якорной балкой...в целом получается довольно гармоничная картина... я отнюдь не специалист в таких делах,но мне кажется в самом исполнении на модели,есть конструктивные промахи,я не про качество работы...а про ошибки в самой конструкции...поэтому этот узел в целом,получился неправильным ...
насколько я могу судить по работам наших коллег ,само по себе красивое и правильное оформление гальюна,это очень сложная задача...здесь мне кажется не получится обсудить во всех деталях этот момент, тк тема очень большая...я только высказал личное мнение,свои сомнения касательно этого элемента...
для более детальной информации,можно глянуть здесь ,к примеру https://www.shipmodeling.ru/phpbb/viewforum.php?f=65
это лишь как пример оформления гальюна...релинги насколько я знаю, изгибаются лишь в одной плоскости..,
На сайте с 28.10.2011
3 7348

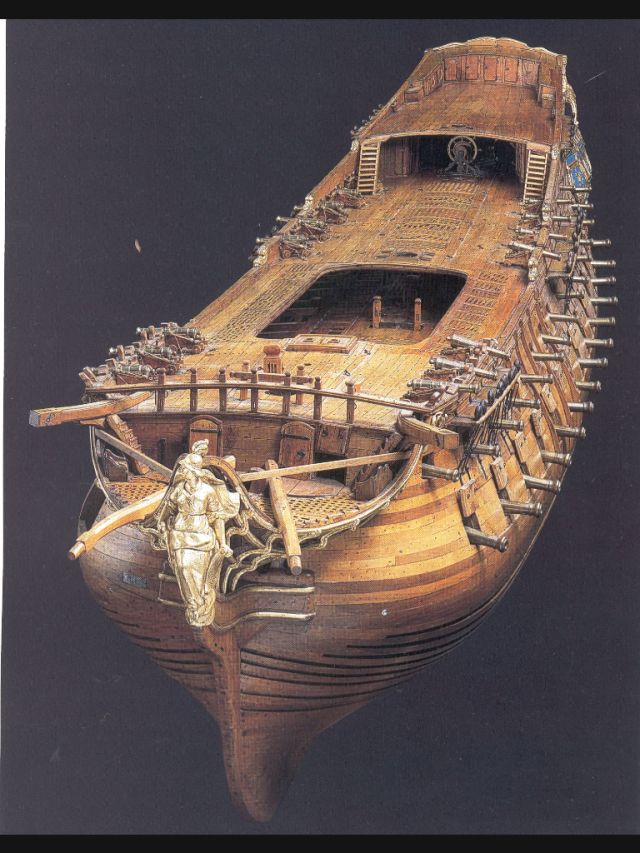

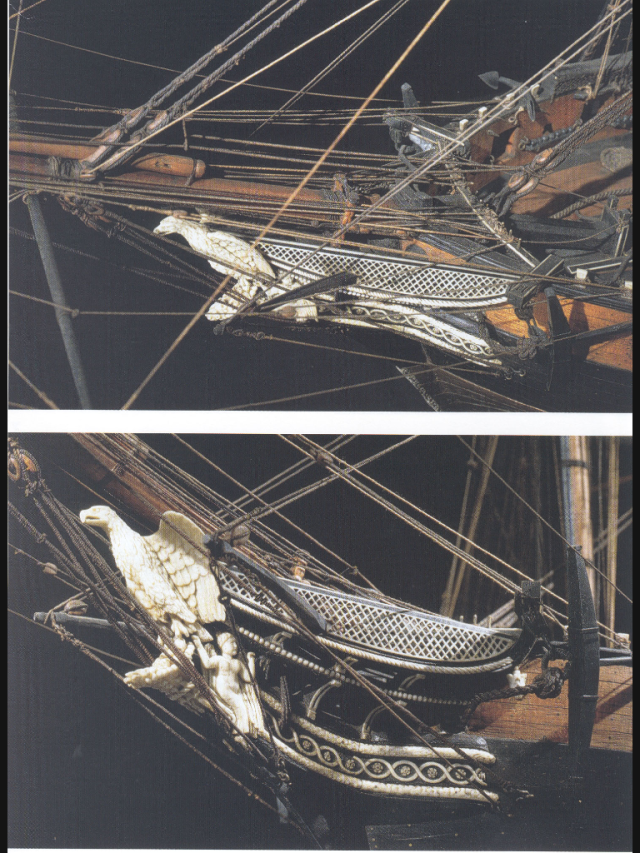

из книжки Будрио по моделям исторических кораблей французского морского музея
Спонсор
На сайте с 02.10.2011
21 81
для меня гальюн самая сложная часть.на этой модели как я понял так и сделал гальюн, может и не правильно сделал
Спонсор
На сайте с 10.04.2013
21 2114
Модель понравилась ! Сделано качественно и аккуратно ! Ньюансы у всех присутствуют...... главное это учитывать в дальнейшем. ! ЗА ГАЛЕРЕЮ !!!! ОДНОЗНАЧНО !!! И удачи в следующих проектах !
На сайте с 28.10.2011
3 7348
Мне тоже , понравилась!
))
А то б и не говорил ничего...
За Галерею!!!ОДНОЗНАЧНО!!!
Спонсор
На сайте с 02.10.2011
21 81
спасибо
На сайте с 17.02.2014
22 1820
Буду краток. Красиво! За галерею.
На сайте с 19.02.2012
20 4827
Отличная модель, все понравилось.
На сайте с 07.10.2007
16 3052
ЗАМЕЧАТЕЛЬНО!
Спонсор
На сайте с 22.03.2015
31 395
Классно!
Да еще и с нуля по чертежам!
Удачи в дальнейших стройках!
Спонсор
На сайте с 02.10.2011
21 81
спасибо
Спонсор
На сайте с 02.10.2011
21 81

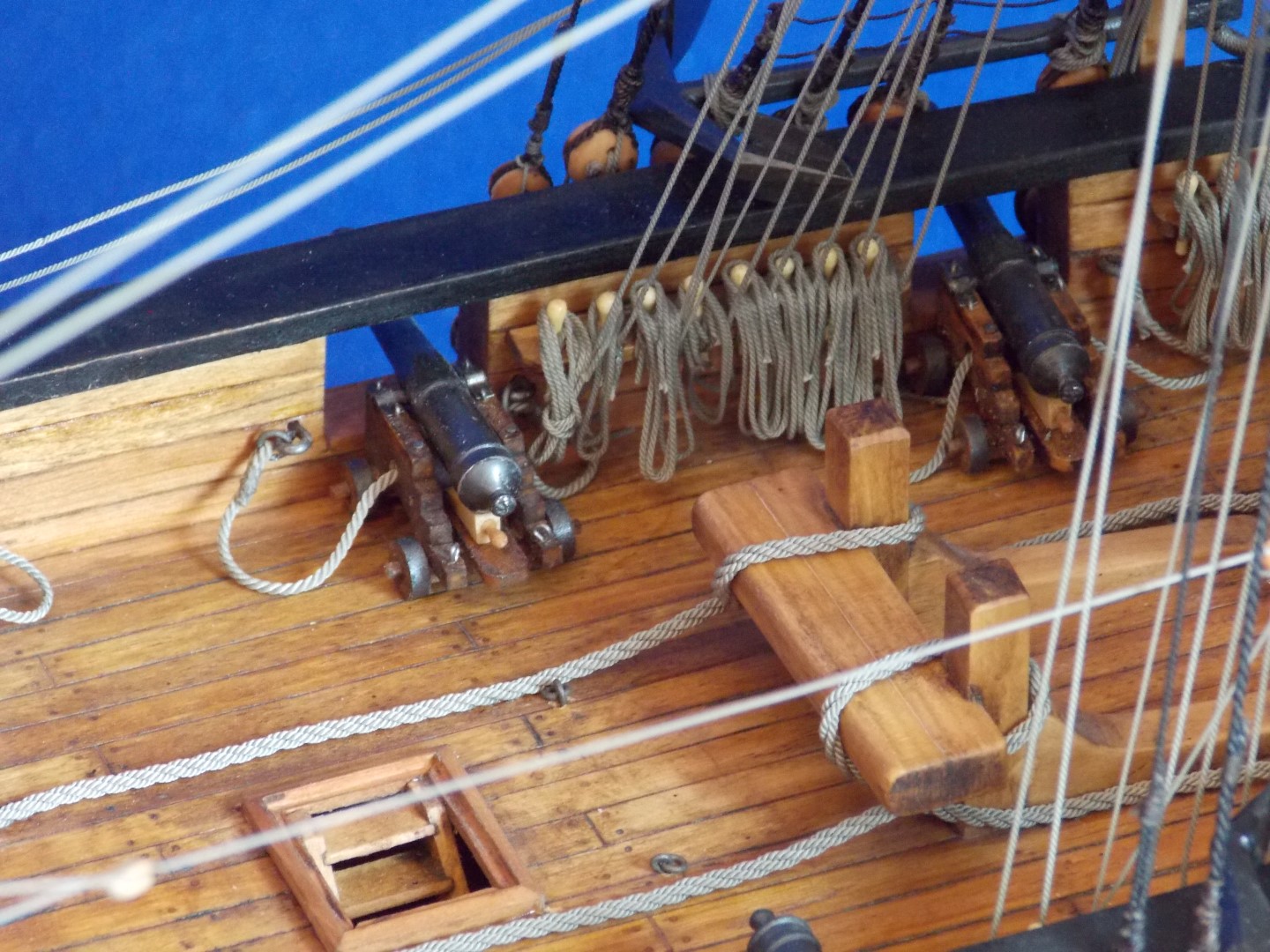

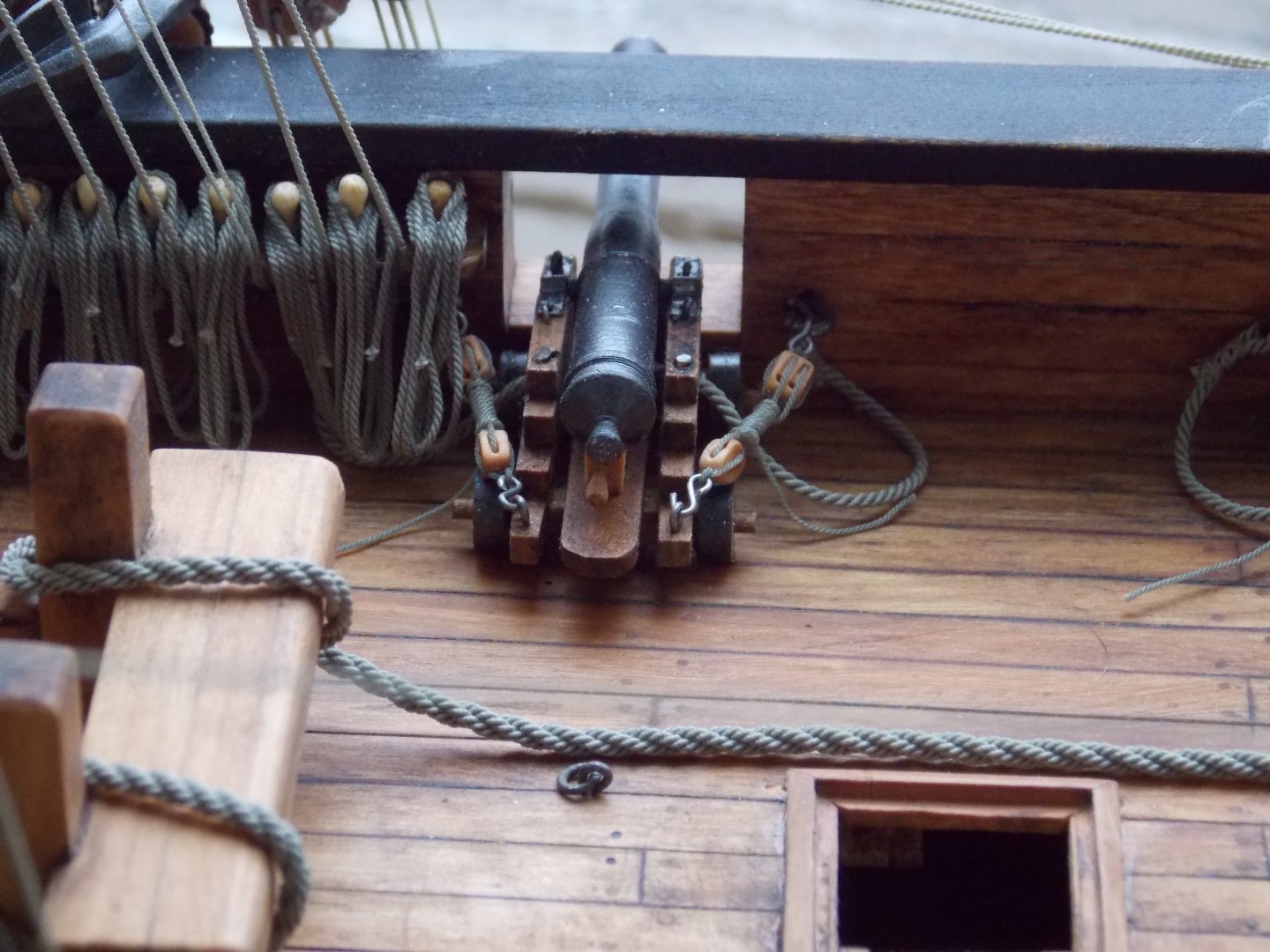

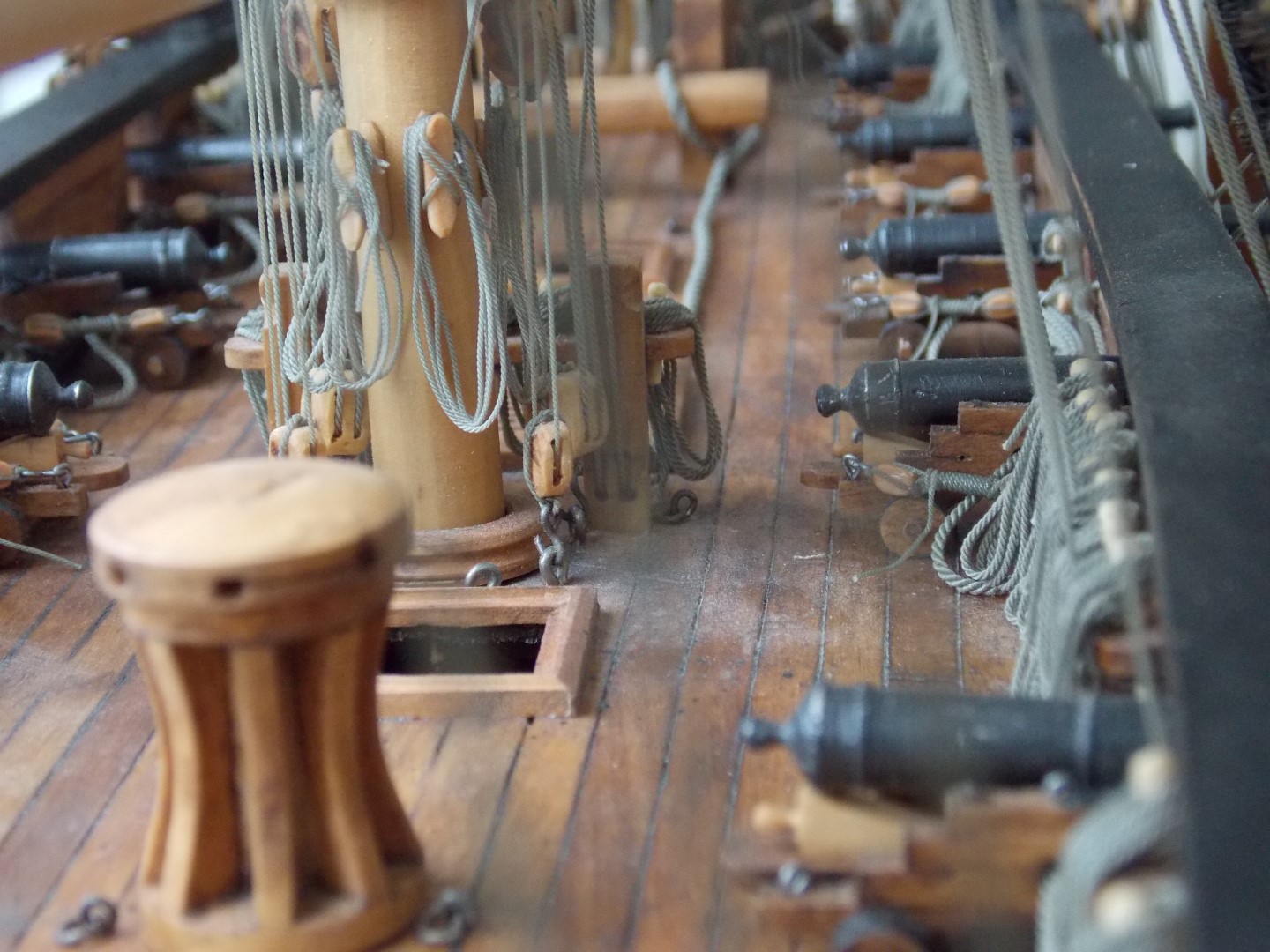

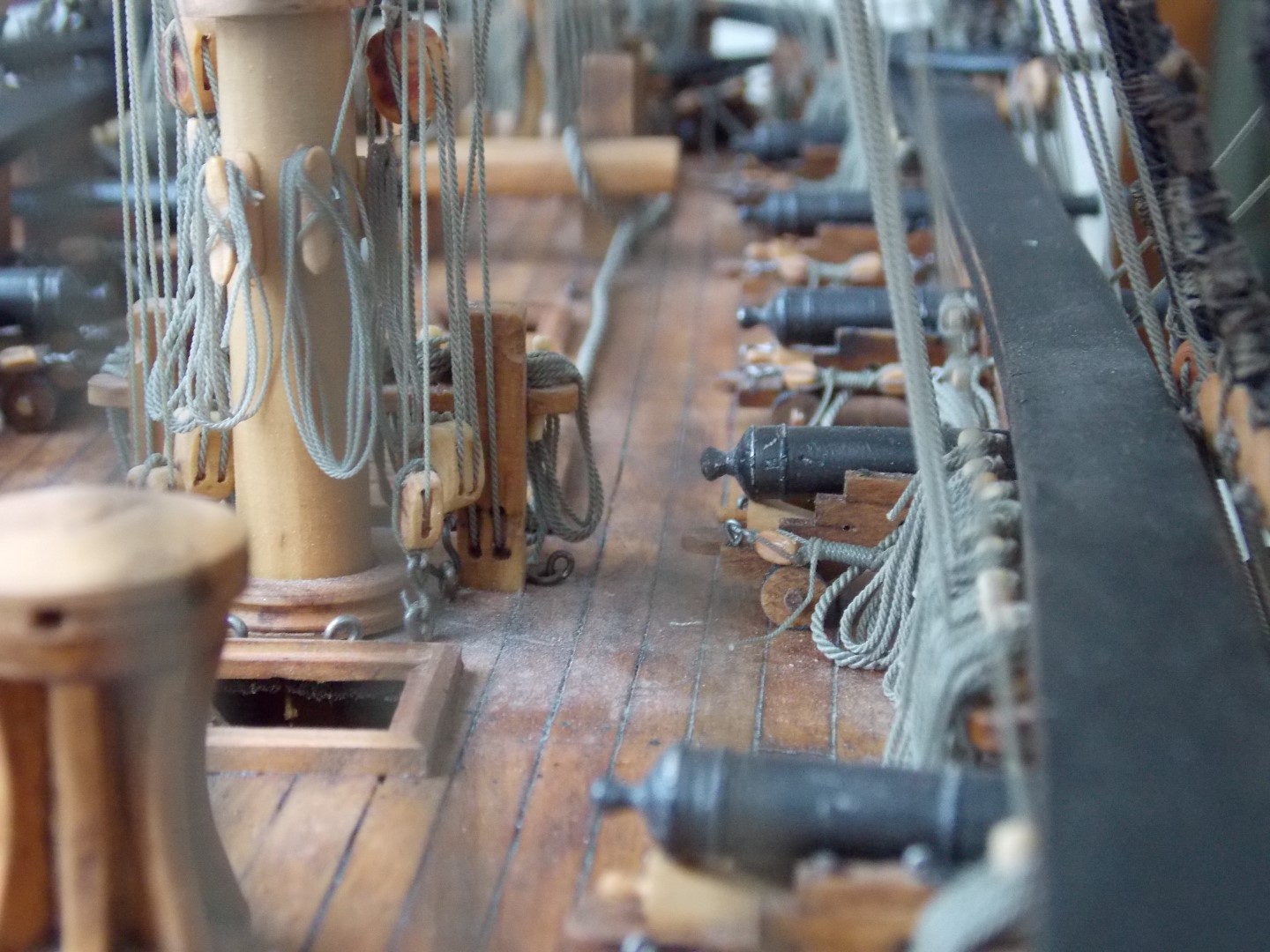

добавил фото с откатными талями
Спонсор
На сайте с 22.01.2011
30 10453
Так быстро! Тали зачетные. Освежают взгляд. Только маленькое уточнение на будущее. Тали на лафетах крепятся не за эти рымы, а за рымы установленные на боковинах лафета. Ну сейчас это не важно....
Спонсор
На сайте с 02.10.2011
21 81
не всегда, есть и такие варианты
Спонсор
На сайте с 22.01.2011
30 10453
Есть конечно. Только Вы малость спутали, на чертеже пушки закреплены по-походному. А на Вашей модели артиллерия стоит в боевом положении. А это две большие разницы.
http://karopka.ru/forum/forum237/topic12905/ а это чтобы далеко не бегать. Просто для инфы. И еще на музейных военных парусниках крепление орудий больше для зрелищности.
Спонсор
На сайте с 02.04.2015
25 8720
О, - вот это оперативность!!! Пусть по-походному, - все равно здорово
Спонсор
На сайте с 22.01.2011
30 10453
Ну то что здорово так это бесспорно.
Спонсор
На сайте с 02.10.2011
21 81
спасибо за разяснение
Спонсор
На сайте с 02.10.2011
21 81

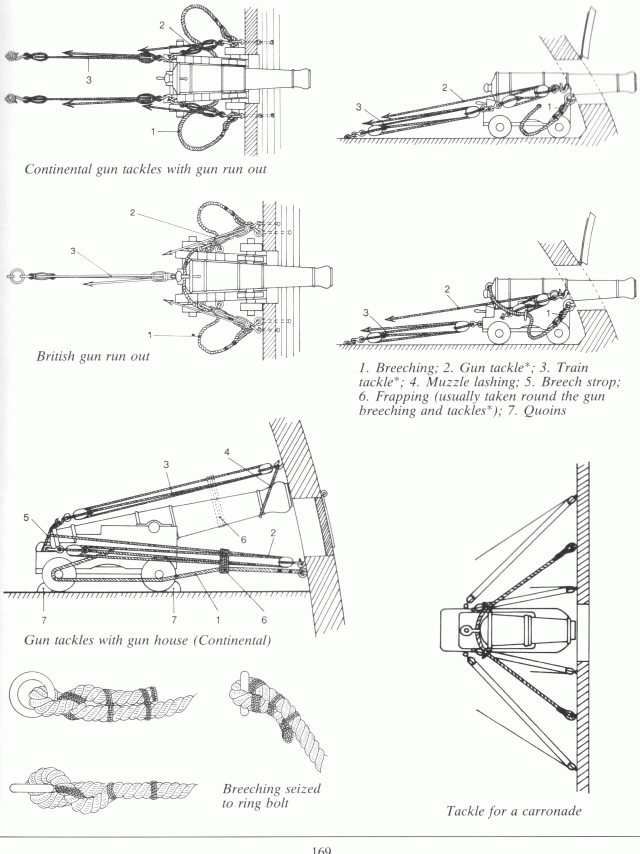

у меня есть еще такая схема
Спонсор
На сайте с 22.01.2011
30 10453
Монфельд конечно авторитет.
Прошу прощения бес попутал. У Вас же французский брюк.
Снимаю свой вопрос.
Сейчас только заметил, что корабль без флага. Хотя я тоже флаги не ставлю))
Спонсор
На сайте с 26.10.2009
30 16911
Броня это хорошо, но парусники - лучше.
И Автор нам это постоянно доказывает.
Отличная модель!
С Уважением, Алексей.
На сайте с 31.03.2013
4 50
Очень красивая, просто отменная работа,очень все понравилось, с уважением.
На сайте с 05.08.2015
6 170
Еще немного придеризмов к хорошей модели:
1. автор почему то избегает (или забывает) проводить гордени, масштаб то позволяет.
На гафеле бизани автор поставил блоки для горденей (правда, только с одной стороны), на задней шкаторине бизани сделал кренгельсы, а горденей нет.

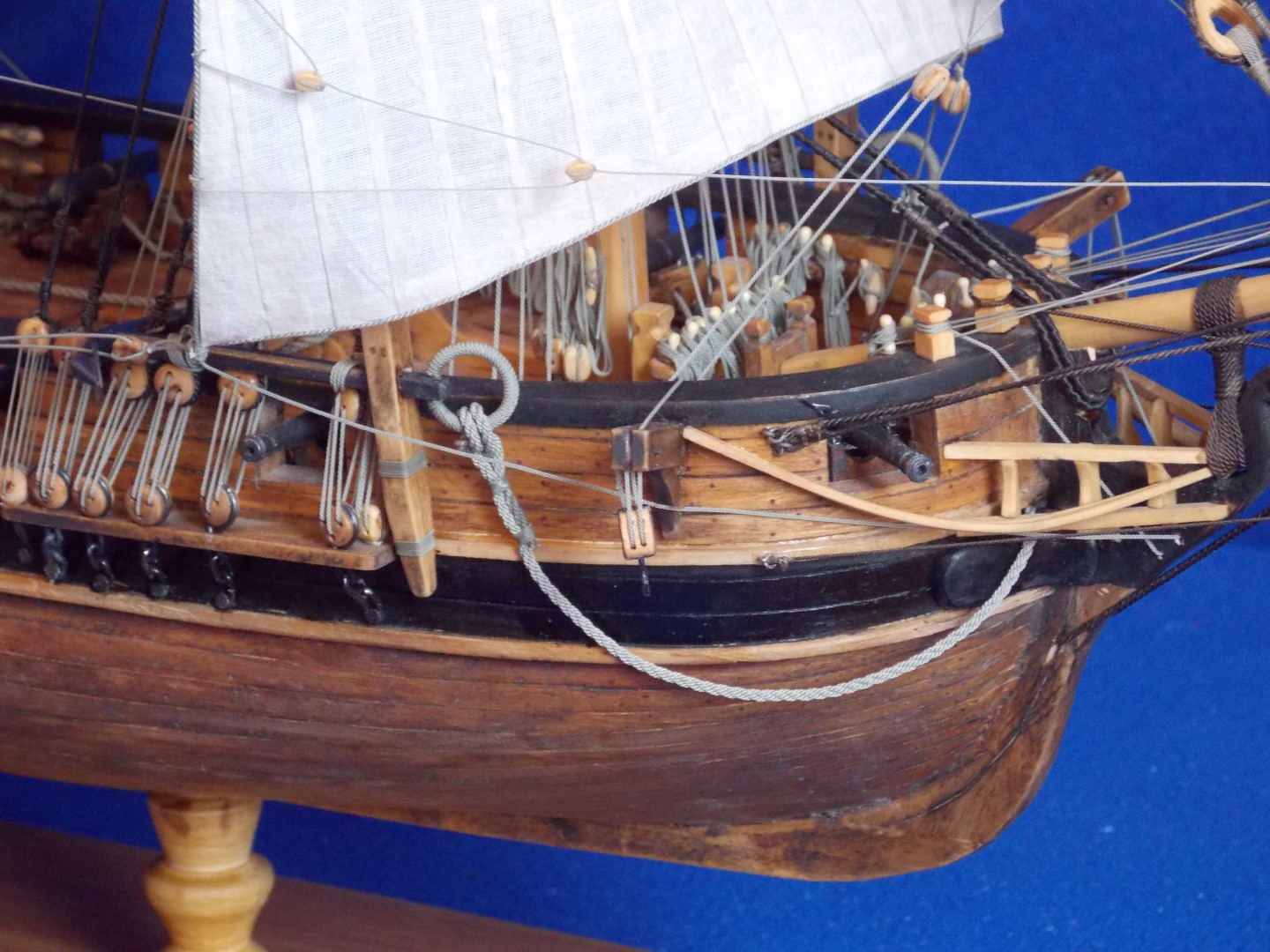

2. не встречал крепления якоря к вантам (может я ошибаюсь).
3. свободно болтающиеся тали катбалок как то режут глаз.
4. на британском бриге HMS Piercer (1804) не могло быть французских лафетов пушек и такой проводки брюка
На сайте с 21.08.2015
11 28
Модель понравилась бесспорно.
И чистота обработки и аккуратность сборки. Да и проводка на первый взгляд не плохая.
Я, не парусник, только готовлюсь доделать свой фрегат, начатый много лет назад. И по этому все высказанное спецами впитываю для познания истинны. Изучая рангоут и такелаж парусников, могу сказать,
что на мой взгляд, гафель с гиком слишком длинноваты, но может так и надо. Но, я по крайней мере не встречал таких пропорций. И еще, что мне бросилось в глаза - это не масштабность блоков, они местами соизмеримы с юферсами. На мой взгляд тоже нонсенс
Спецы парусники наши нашли довольно много придиризмов и наверное правы. Я поддерживаю их на 50 %.
И тем не менее считаю, что модель должна занять место в галерее.
С уважением, Старпом.
Спонсор
На сайте с 02.10.2011
21 81
спасибо
Спонсор
На сайте с 02.10.2011
21 81
спасибо за отзыв
1.гордени не провел потому как не хватило места на кофель нагельных планкаках, сделал упрощенные паруса
2.мое изобретение, по сути якорь лежит на планшире, а ванты придерживают от сползания
3.
4.на чертеже стоит дата 1814, а в описании говорится что он принадлежал германии
Спонсор
На сайте с 02.10.2011
21 81
гик и гафель в делались по чертежу.
не пойму почему блок не может быть больше юферса? вот тут хорошее описание размеров блоков https://www.shipmodeling.ru/content/books/archive/Shipmodeling/Charter14/index.htm
Спонсор
На сайте с 22.01.2011
30 10453
Он был передан английским правительством в Королевство Ганновер(Германия) в 1814 году.
Вот меня тоже смутило, почему на английском корабле стоят французские пушки. Так что согласен с Михалычем по поводу французских лафетов и проводки брюка и талей.
А на приведенной Вами схеме из книги Монфельда (в сообщении от 14 марта 2017 года) как раз и показано различие между английским и французским вариантами. (Английский и континентальный вариант)
Это так к слову.
Спонсор
На сайте с 02.10.2011
21 81
видимо я ошибся. орудия и лафеты делал по другим (более подробным чертежам) и не обратил внимание что орудия французские
Спонсор
На сайте с 22.01.2011
30 10453
Бывает. Да и ладно. Все равно смотрится очень красиво.
Спонсор
На сайте с 02.10.2011
21 81
спасибо
На сайте с 28.04.2011
51 504
Превосходная работа.
Такой корабль только украсит любой дом.
На сайте с 17.03.2015
0 3
Очень красивая модель брига Piercer. Просматривая фото палубы, как будто находишься на настоящем корабле. Деталировка великолепная и цвет тонированного дерева очень приятный. Корабль радует глаз. Автор вложил свою душу в это произведение искусства!
На сайте с 13.10.2010
0 0
Молодец! Парусники это всегда круто, а работа с душой выше всяких похвал!
Очень красивый и аккуратный бриг!
