Bismarck 1/200 RC Amati/Hachette
- Производитель:
- Amati/Hachette
- Масштаб модели:
- 1:200
- Тип:
- Корабли
3,5 года или почти тысяча человеко-часов на изготовление.
Поиск недостающих журналов по всей России и даже за ее пределами.

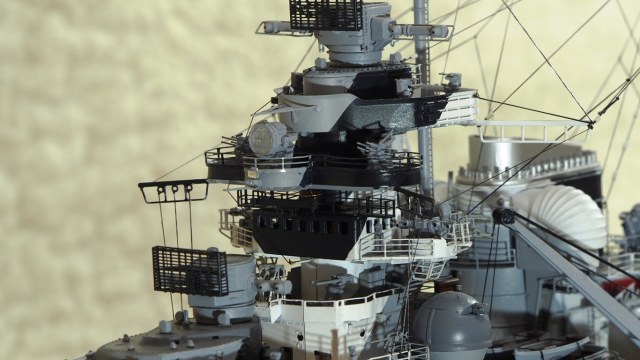

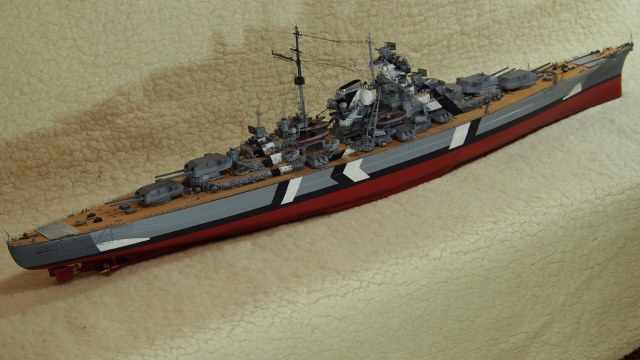

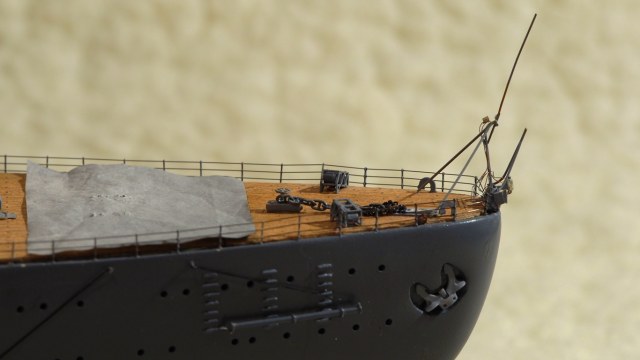

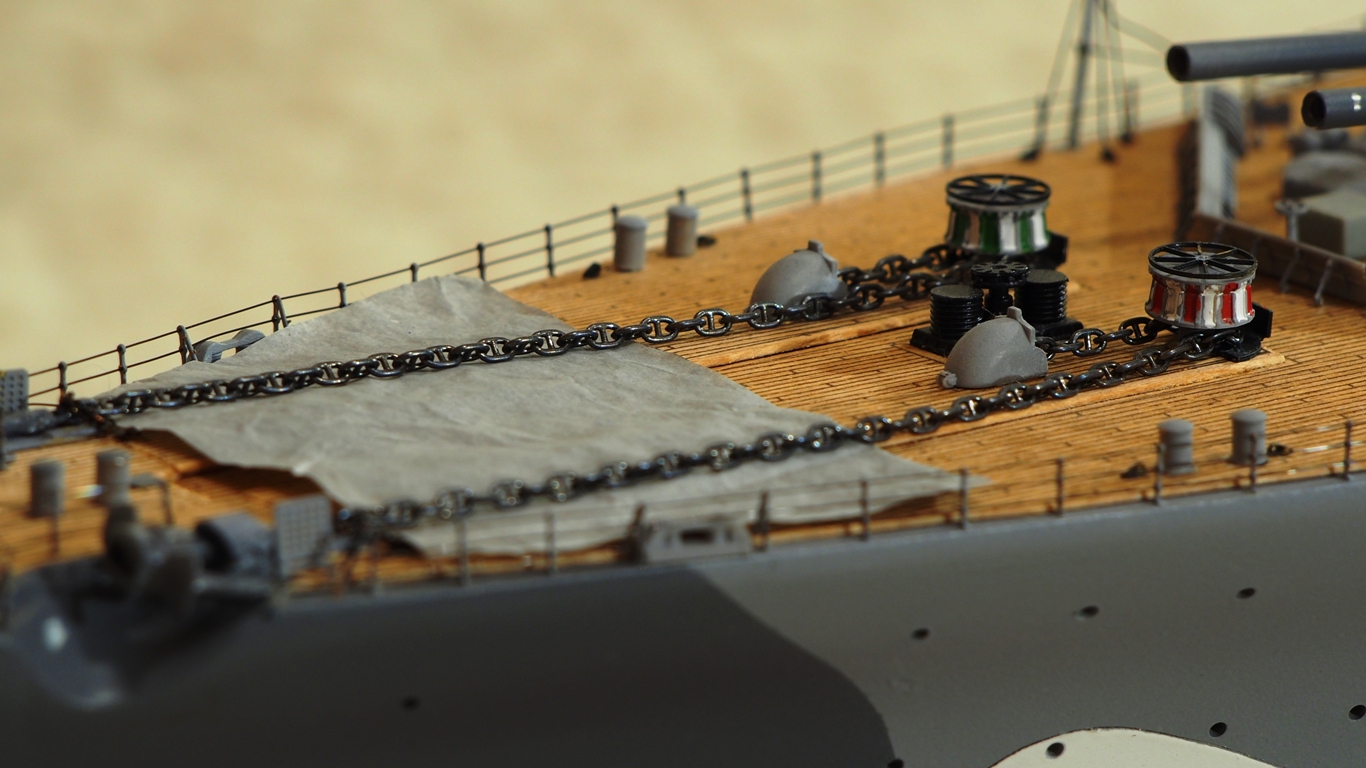

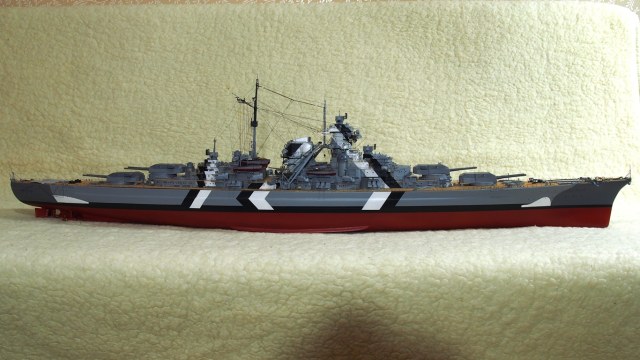

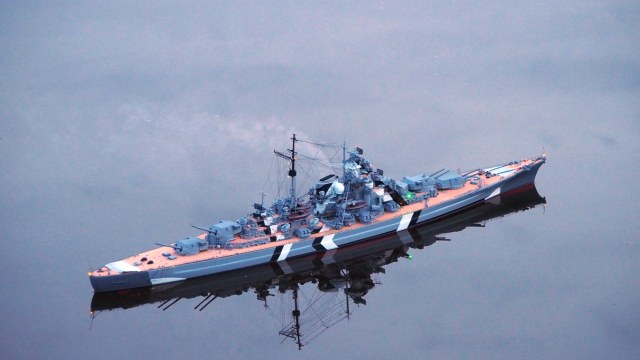

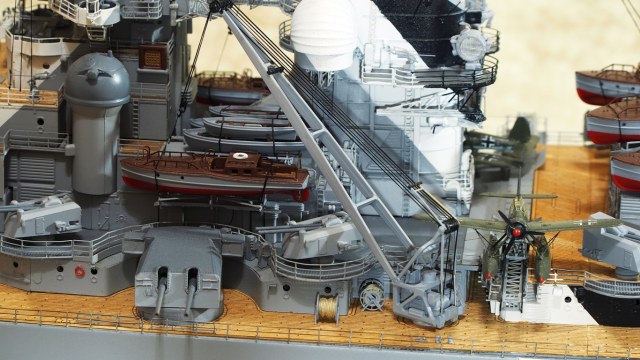

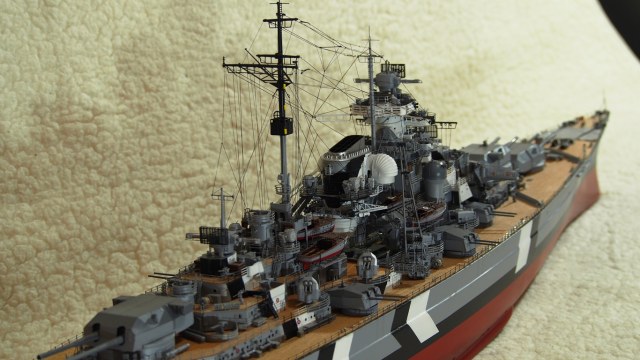

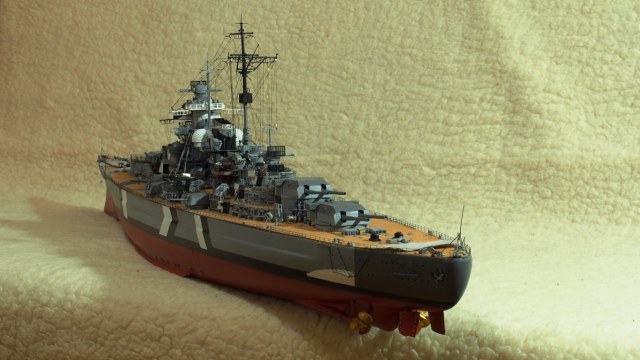

Три переезда, окончание университета, служба в армии. Однако, проект завершен. Представляю вашему вниманию действующую и ходовую модель знаменитого линкора.
Бисмарк и Тирпиц, иначе они обозначались как «линкоры типа H» (SchlachtschiffH-klasse), должны были стать железным кулаком, призванным раздавить морские коммуникации стран, непокорных Германии. Думаю, нет смысла приводить здесь исторические факты о прототипе, поскольку они, при желании, легко ищутся в сети.
Мне всегда хотелось построить модель крупного боевого корабля и сделать ее не просто ходовой, а еще и максимально функциональной. Выбор пал на набор от Амати, в 2012 году это была одна из двух моделей линкоров в крупном (1:200) масштабе, доступных для приобретения.
Итак, модель обладает следующим функционалом:
1.Радиоуправление по 8 каналам всеми функциями
2.Бесконтактные выключатели бортовых цепей
3.Три ходовых электродвигателя с раздраем

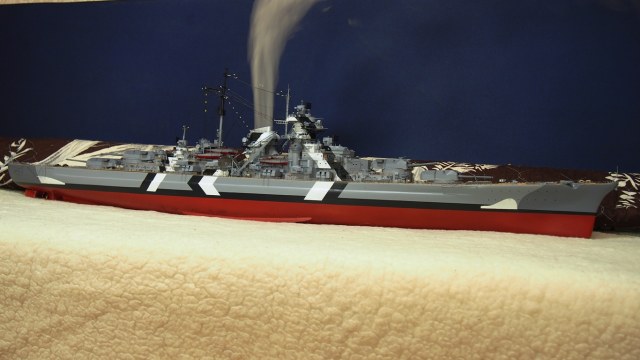

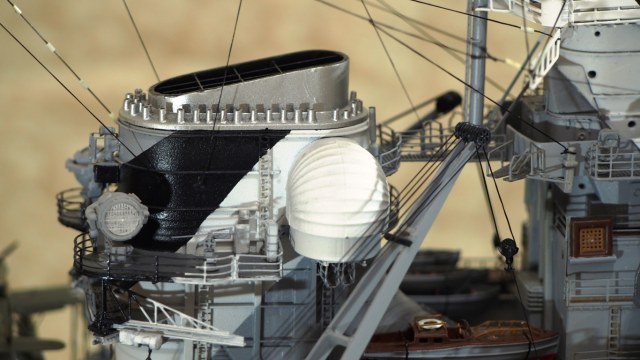

4.Дымогенератор с датчиком контроля уровня жидкости

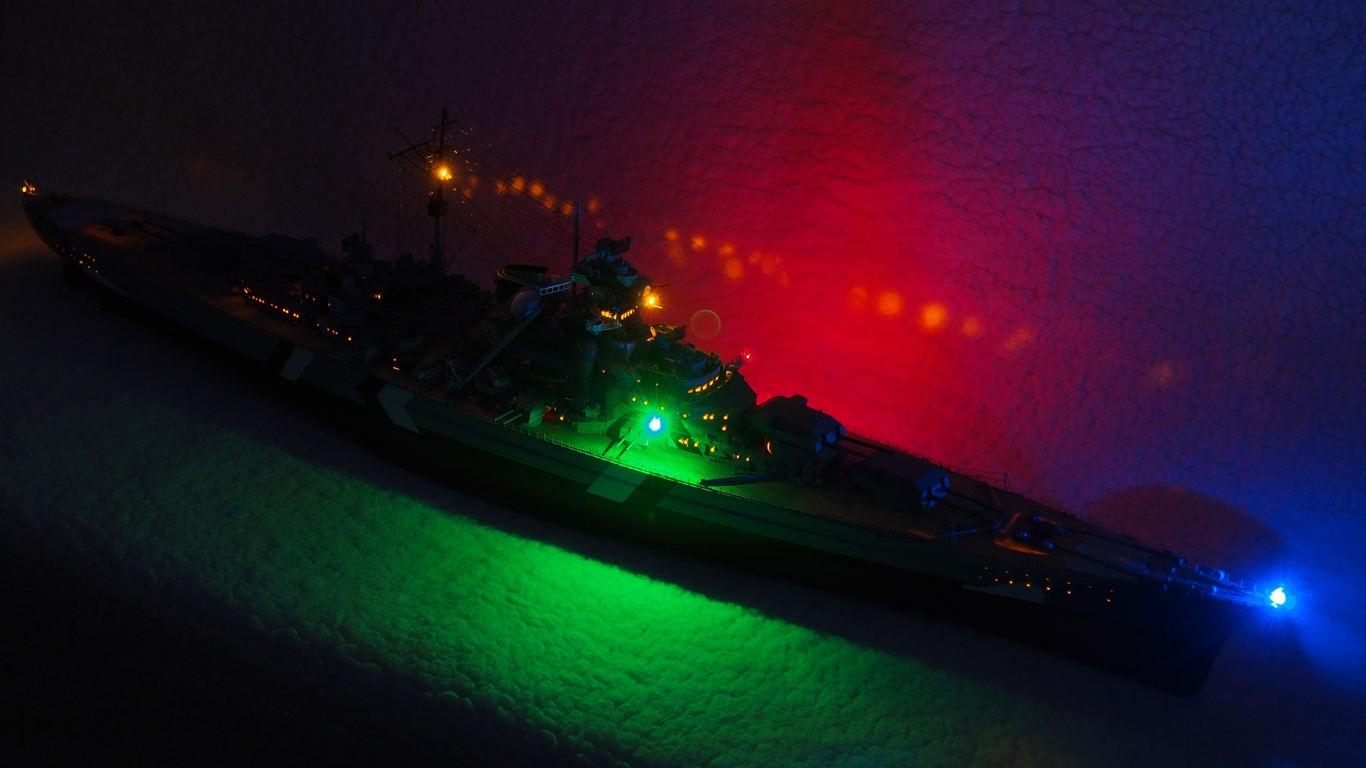

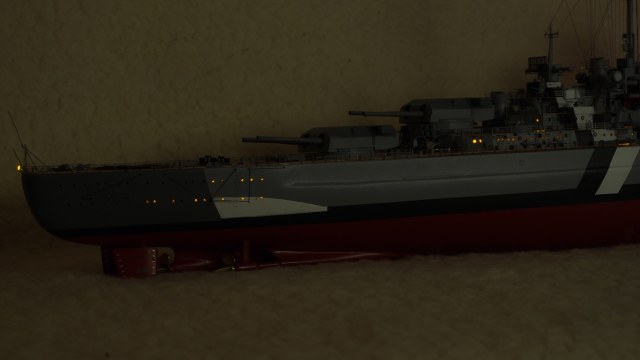

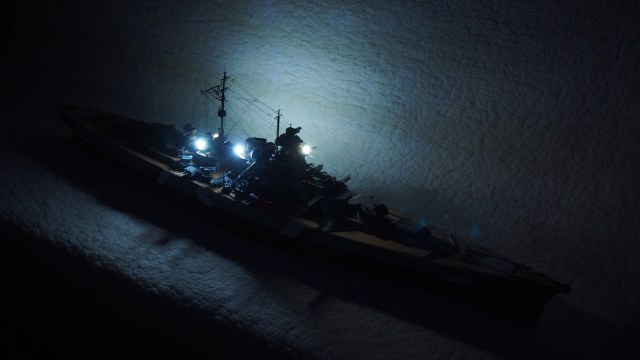

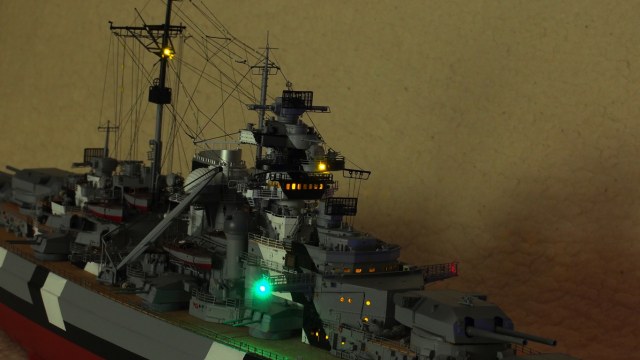

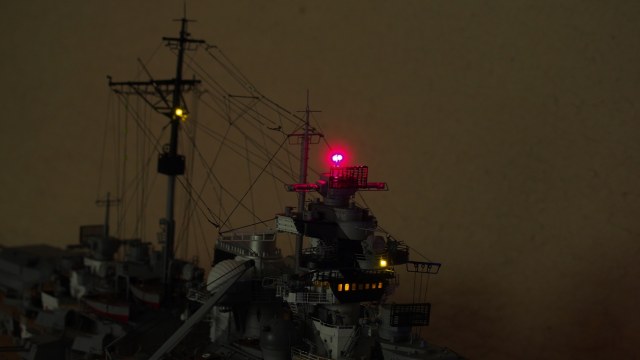

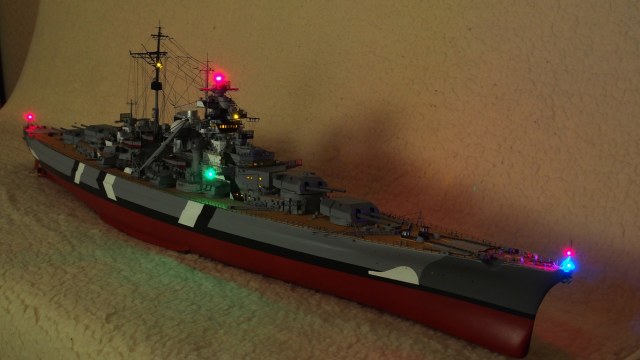

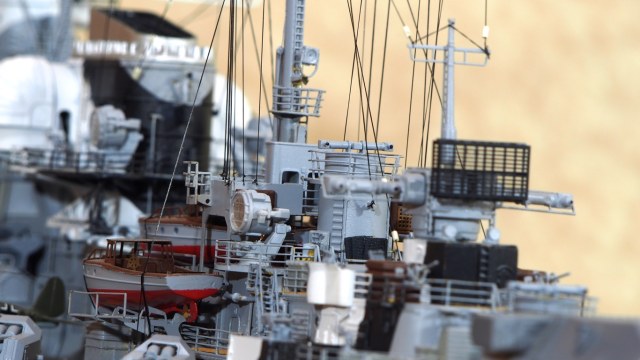

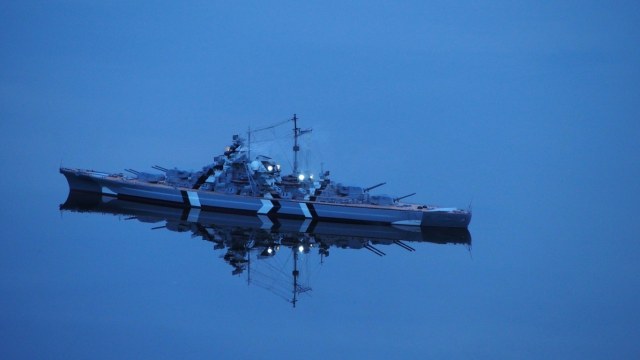

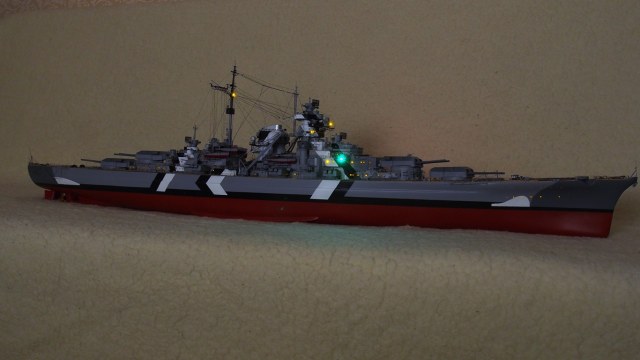

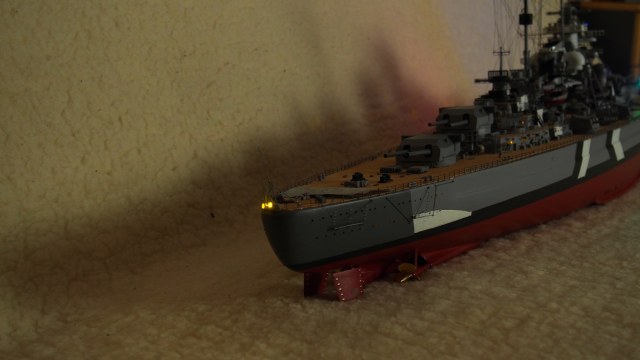

5.Система освещения кают, ходовых огней, прожекторов

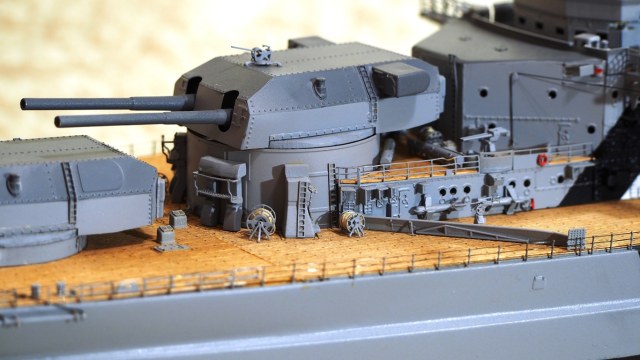

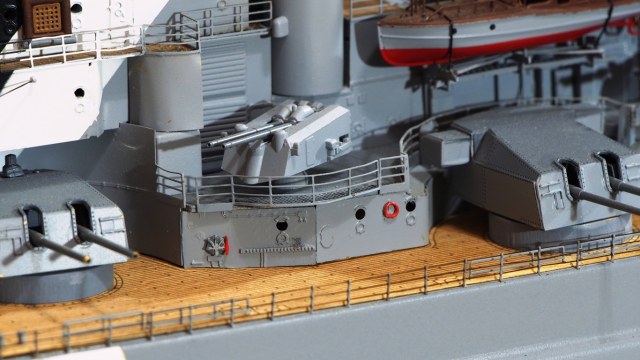

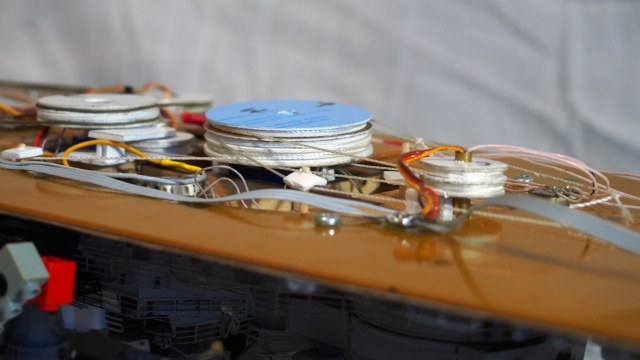

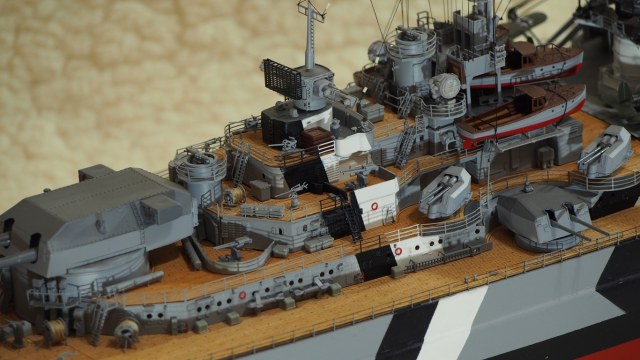

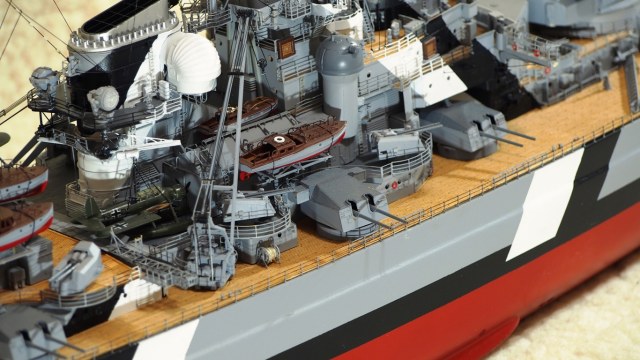

6.Поворотные башни и стволы артиллерии среднего калибра

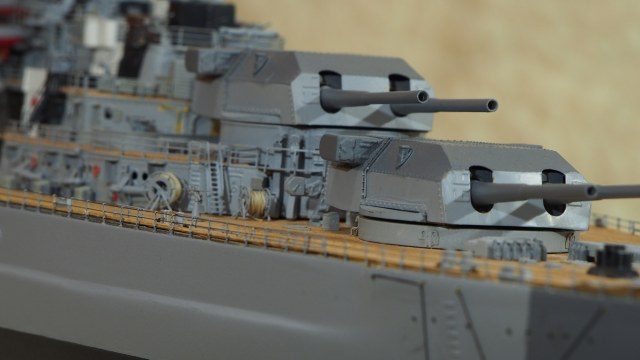

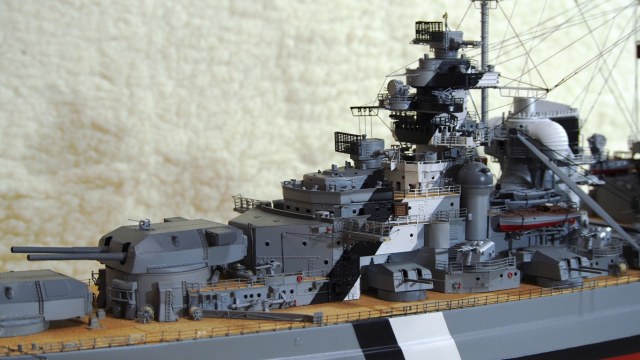

7.Поворотные башни и стволы артиллерии главного калибра
8.Система имитации стрельбы главного калибра, включающая в себя выбор стволов для выстрела и запальную систему

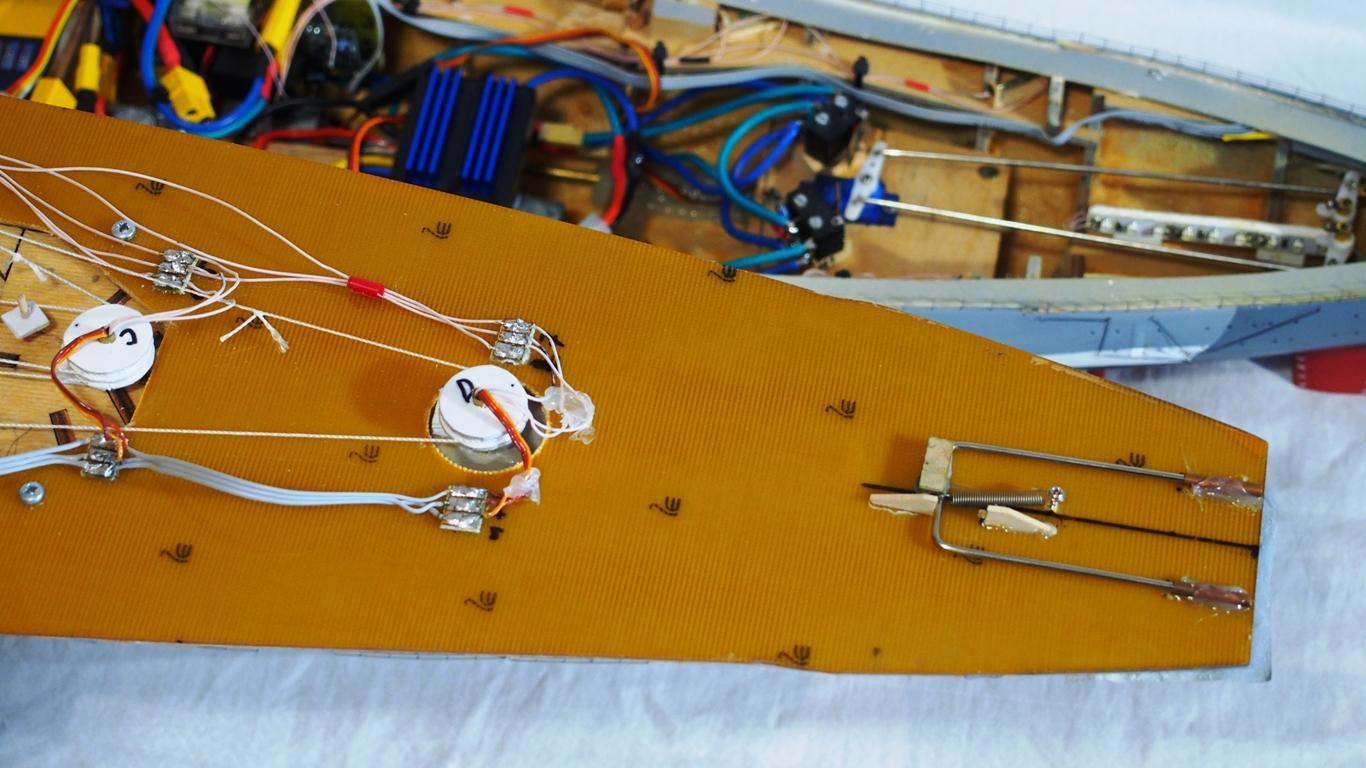

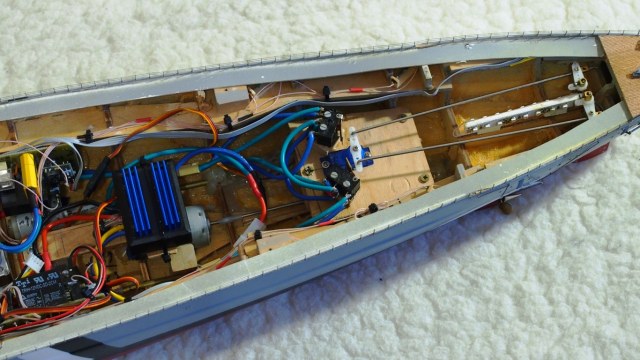

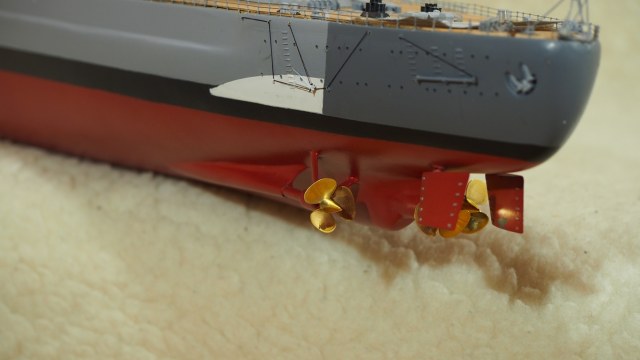

Так как корпус у модели наборной из реек и фанеры, а дерево, как известно, дышит и с водой не дружит, пришлось покрыть его слоем стеклоткани. Двигатели коллекторные заимствованы от фенов. Валы проложены в дейдвудных трубах набитых густой смазкой, гребные винты из латуни. Регулятор оборотов реверсивный, один на три двигателя.

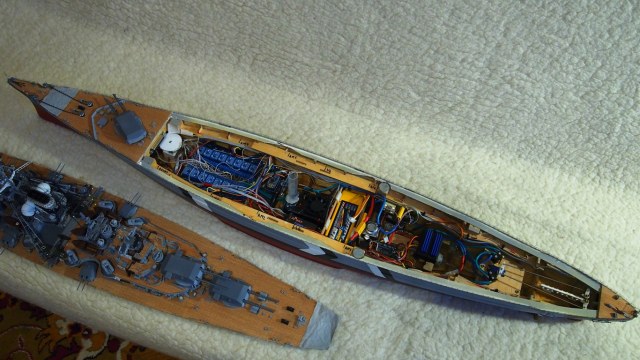

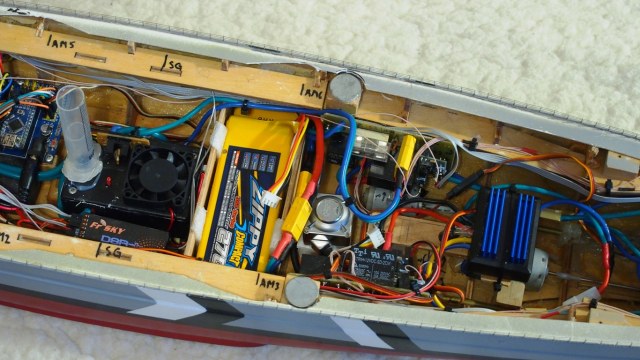

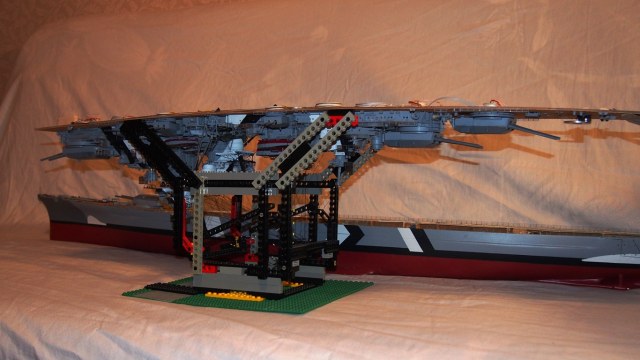

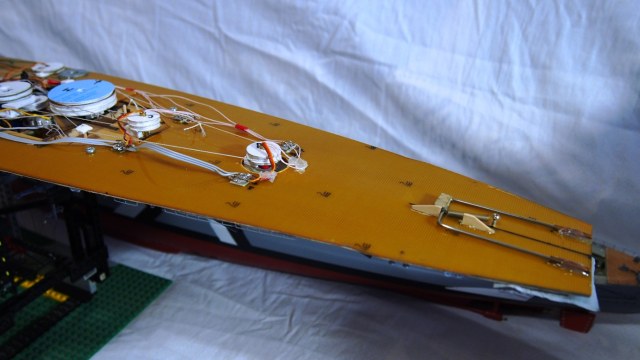

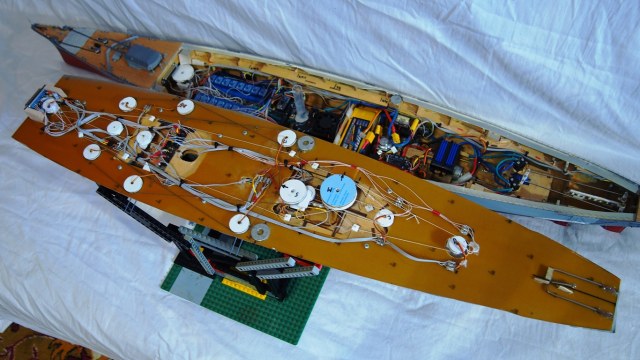

Питание модели делится на правую и левую полусистему, осуществляется от двух литий-полимерных аккумуляторов, емкостью 2700 мАч. Распредустройства по совместительству являются бесконтактными выключателями- достаточно поднести магнит для включения или выключения модели. От левой полусистемы питается силовая установка, приемник радиоуправления, демультиплексор, сервоприводы. От правой полусистемы запитаны ходовые огни, освещение, дымогенератор, запальная система.

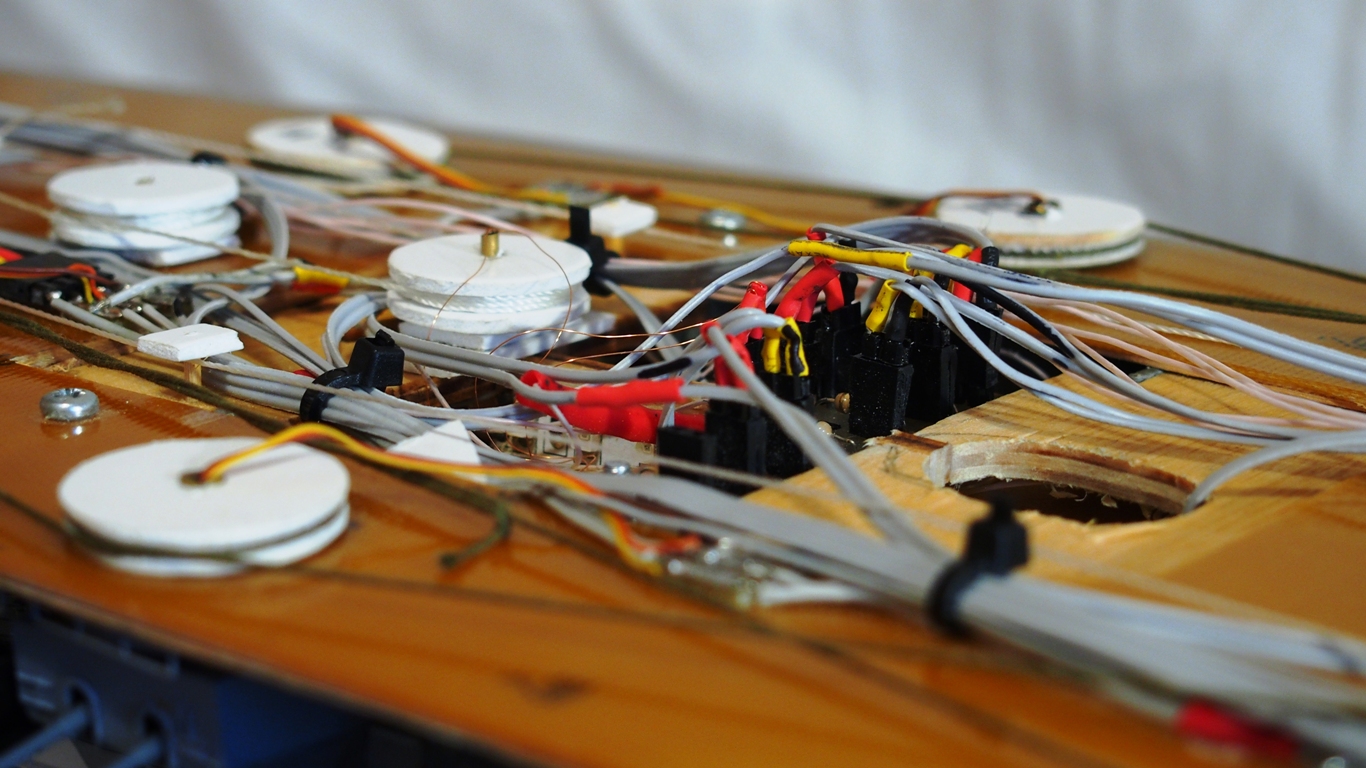

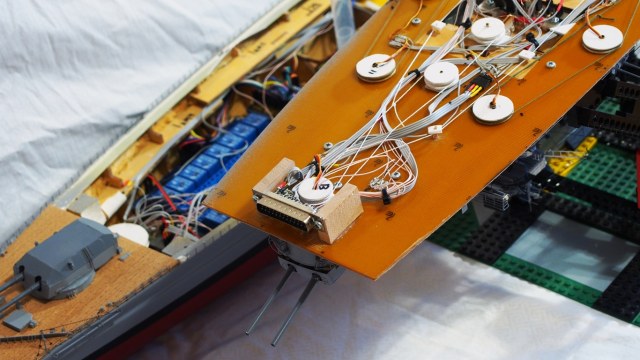

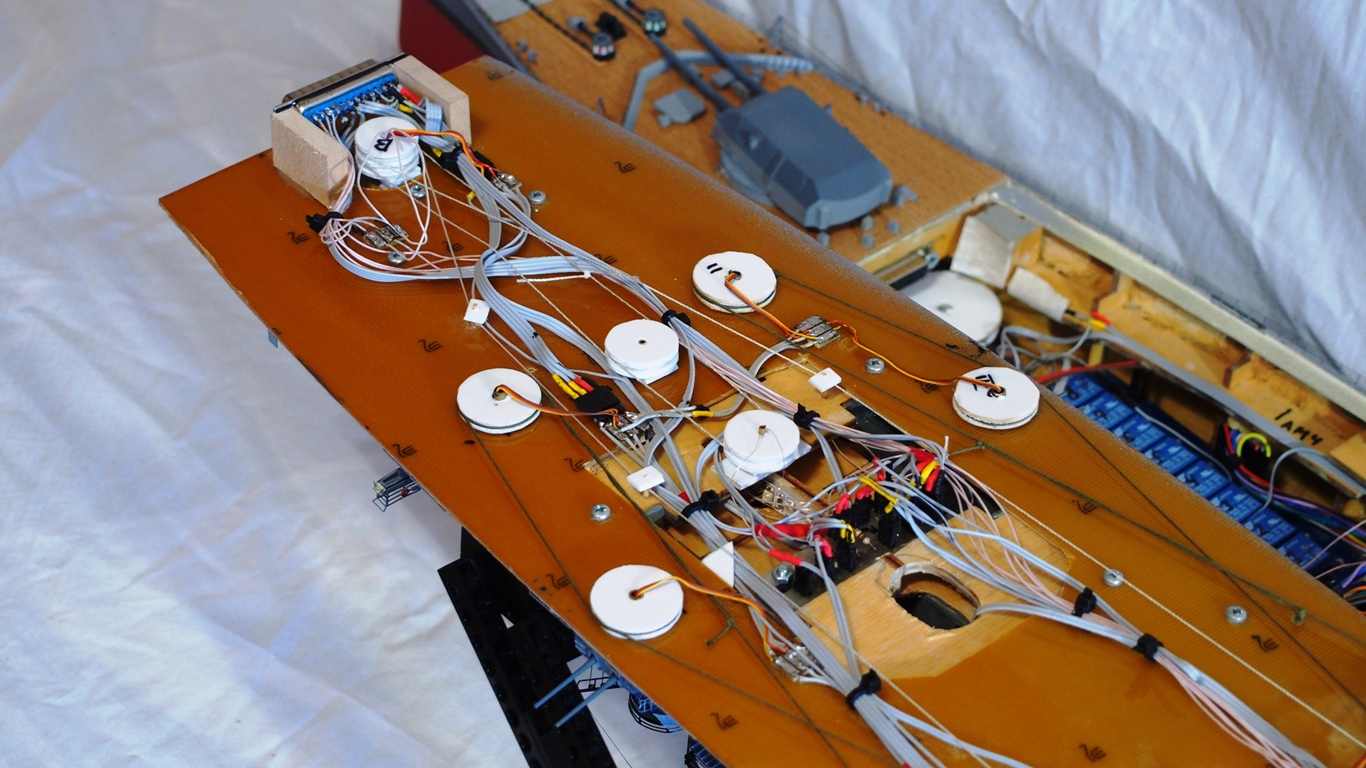

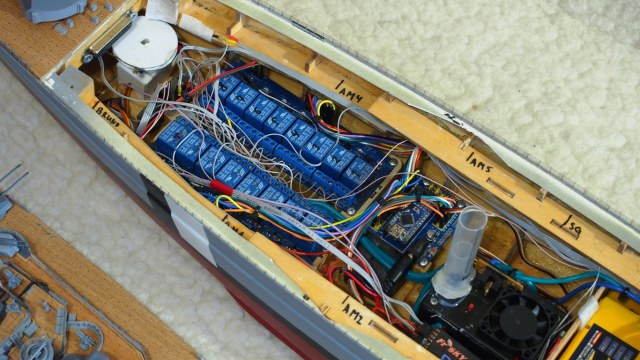

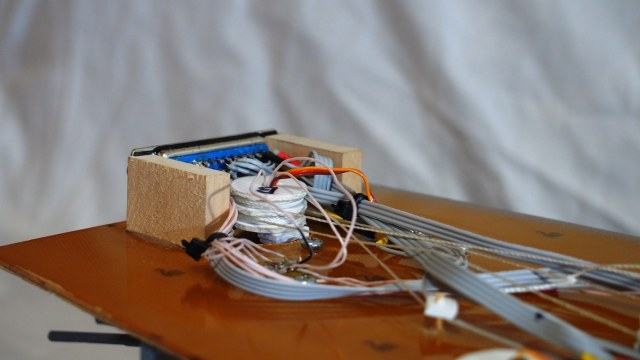

Для того чтобы расширить количество радиоканалов, которых всего восемь, пришлось установить Ардуино нано. Этот микроконтроллер выполняет роль демультиплексора, превращая 4 аналоговых канала радио в 16 дискретных. Роль переключателей играет две платы реле по восемь штук. К этим платам подключены каждый из 8 стволов ГК, селектор артиллерии, запальный механизм, освещение кают, ходовые огни, якорные огни, прожекторы, цепь питания дымогенратора. В будущем планируется добавить звук тифона.

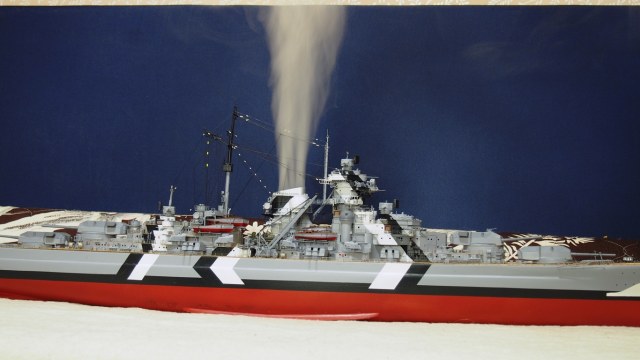

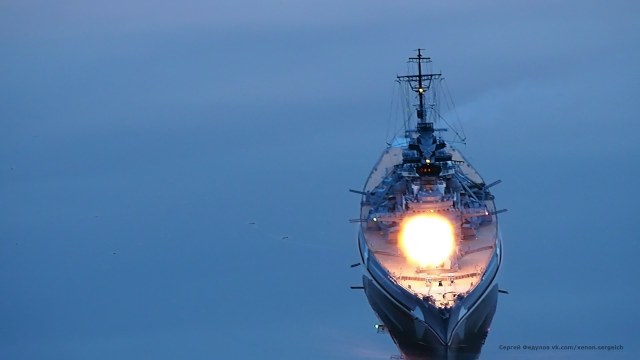

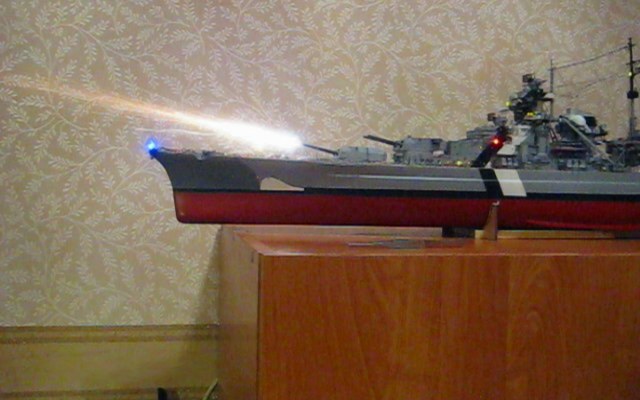

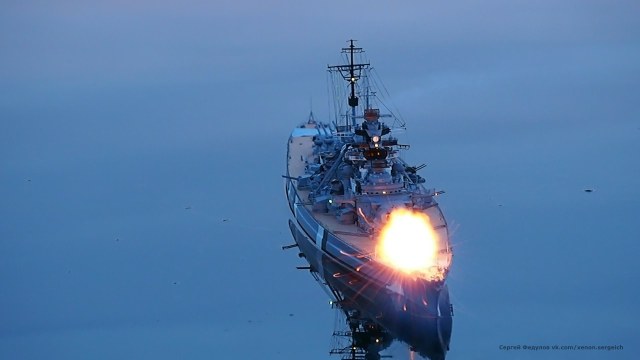

Моя личная гордость это механизм имитации стрельбы из главного калибра. В каждом стволе есть электрозапал, поджигающий заряд, после чего раздается хлопок и дым. Выстрелом их каждого ствола можно управлять отдельно. Насколько мне известно, на кораблях в масштабе 1:200 пока еще никто не делал подобного.

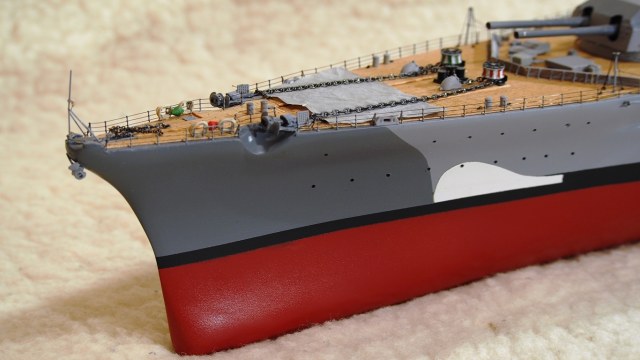

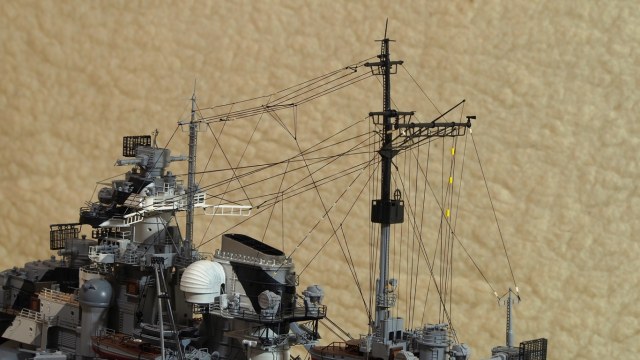

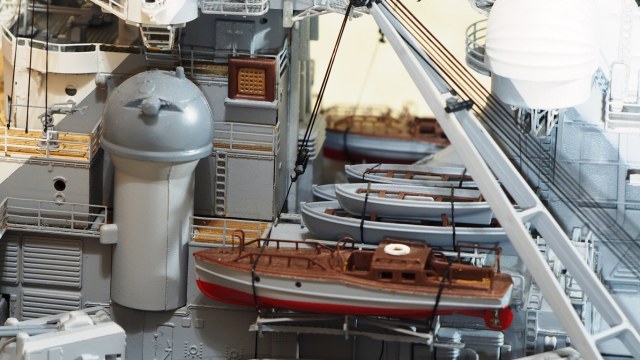

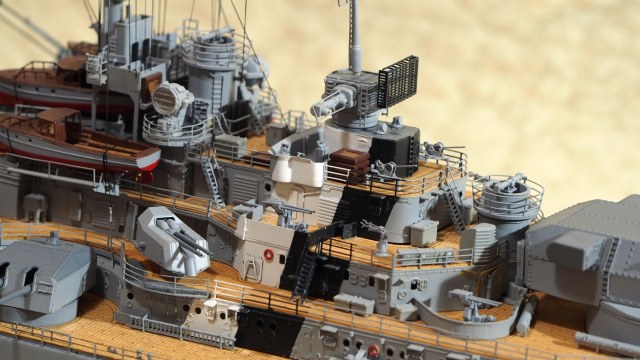

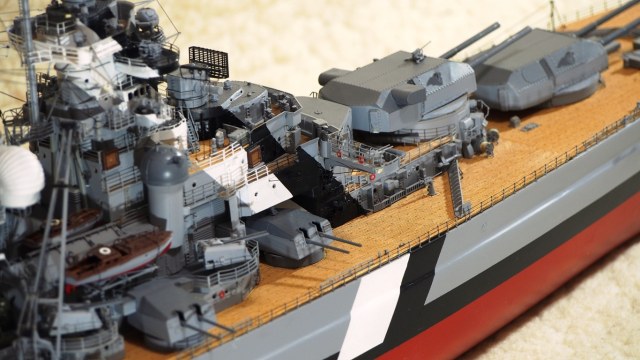

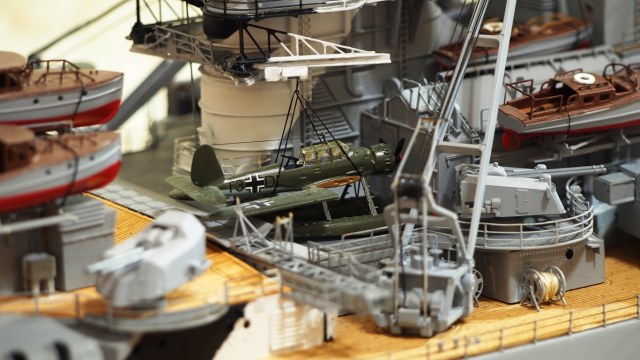

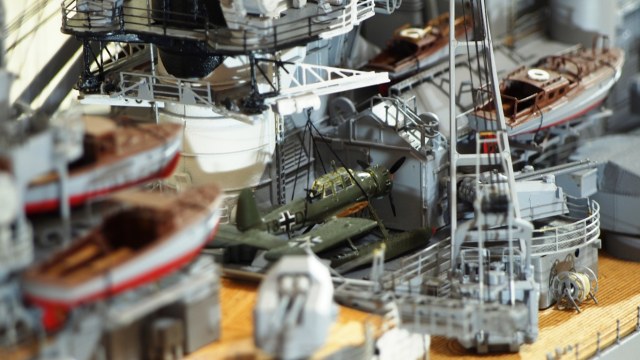

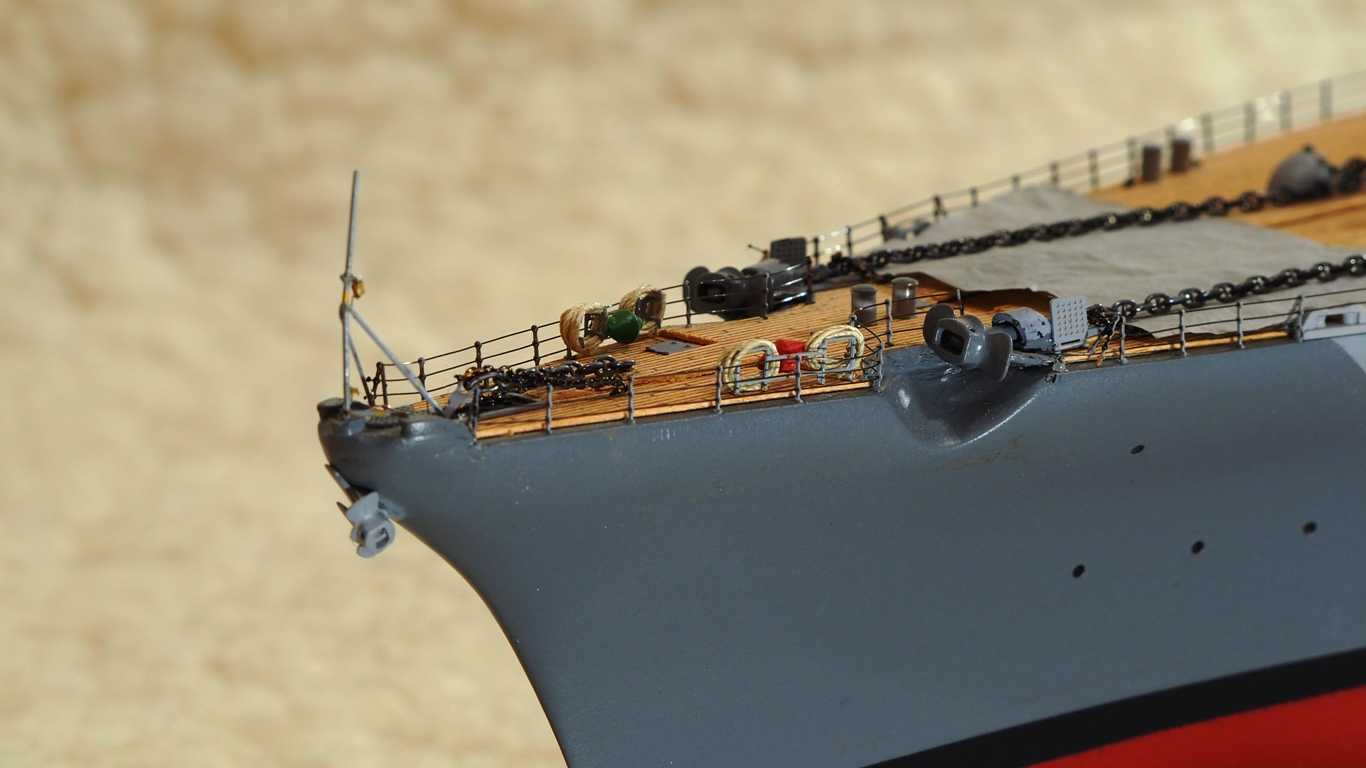

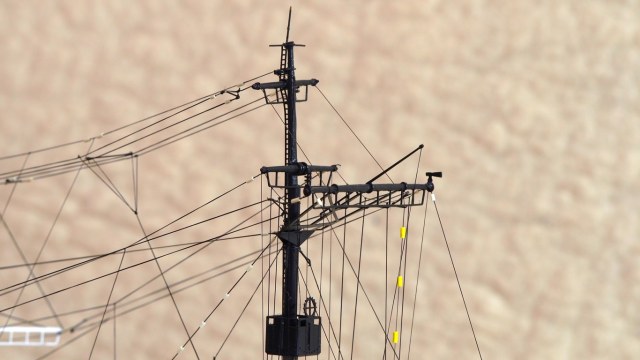

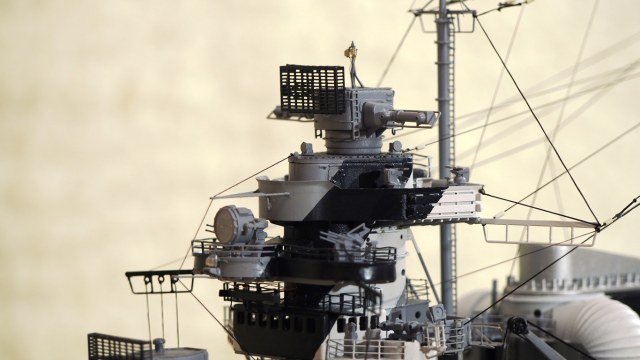

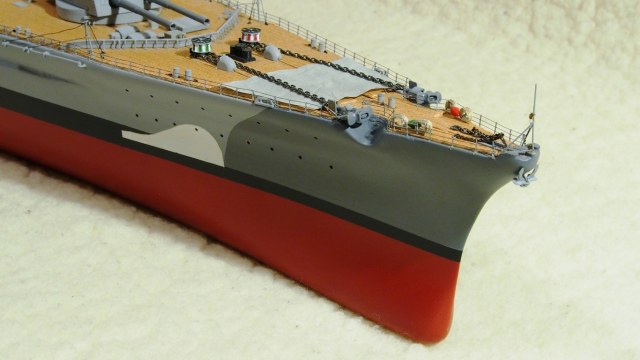

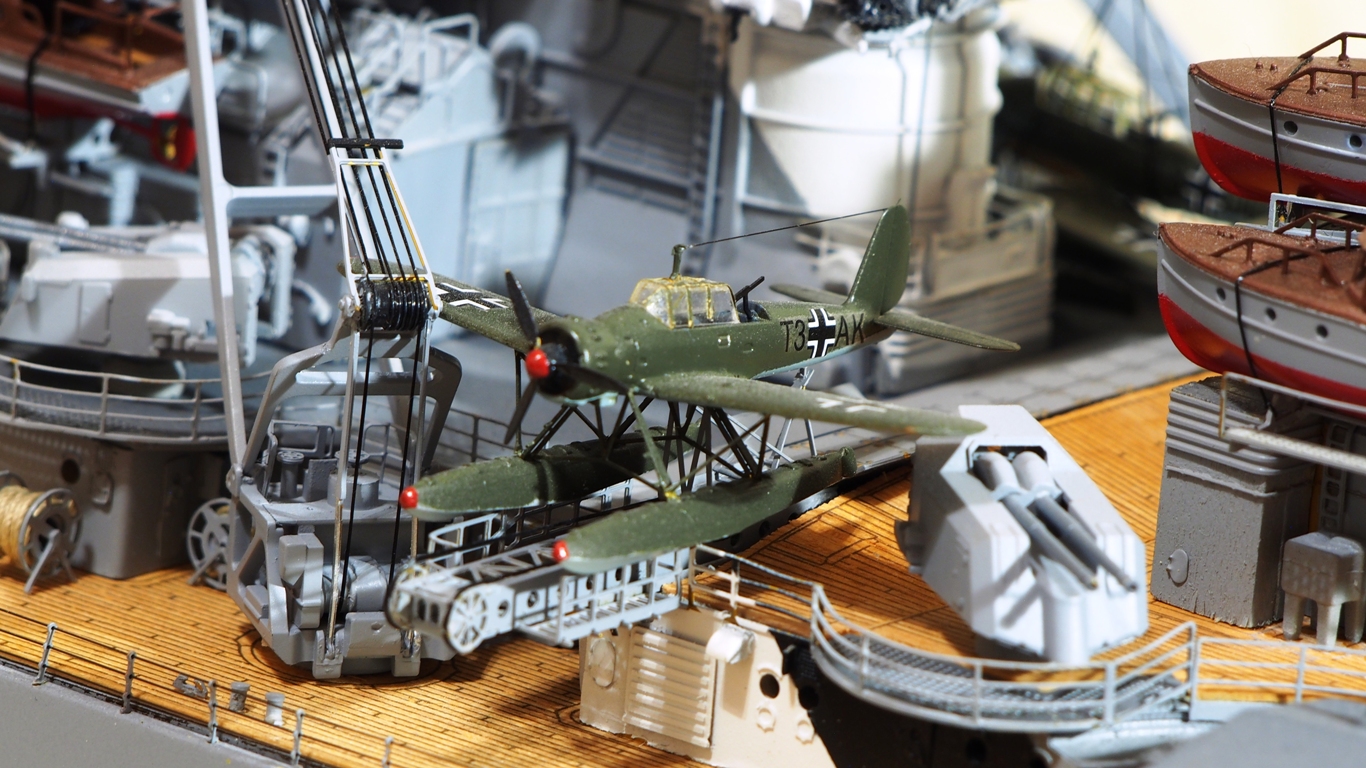

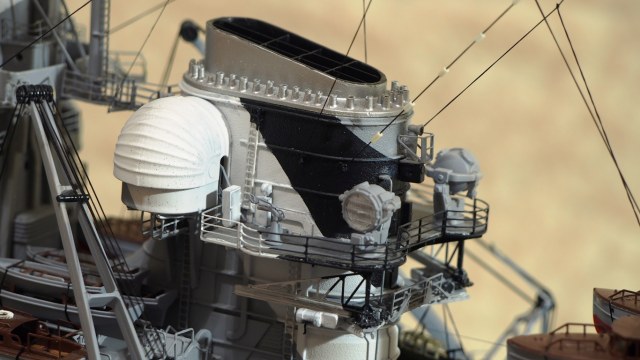

При покраске использовались краски и лак Mr. Color, на растворителе. Для отделки корпуса задействовались: автомобильная шпаклевка, аэрозольная шпаклевка, грунт. Корпус собран на клее Момент столяр ПВА D2, фототравление и пластиковые части клеились в основном на Супермомент Гель и обычный супеклей.

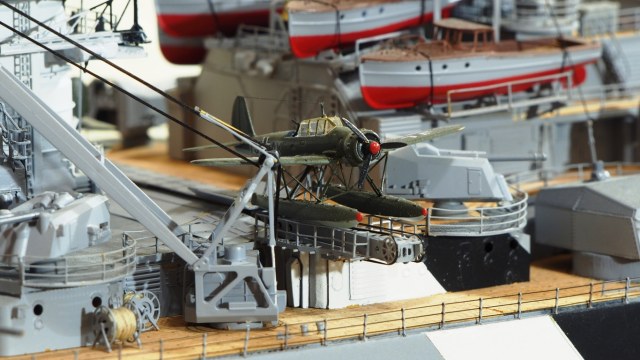

При изготовлении модели конечно хотелось сделать ее более живой и реалистичной,однако, пока что у меня отсутствует опыт в использовании различных техник покраски, поэтому окрашена модель просто аэрографом и кисточкой, в варианте испытаний на Балтике в начале 1941 года. В следующих проектах постараюсь научится пользоваться художественными техниками.

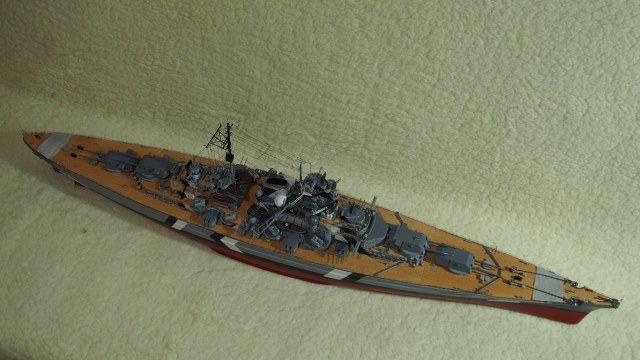

Модель построена 22 октября 2016 года
Первый тестовый запуск 28 октября

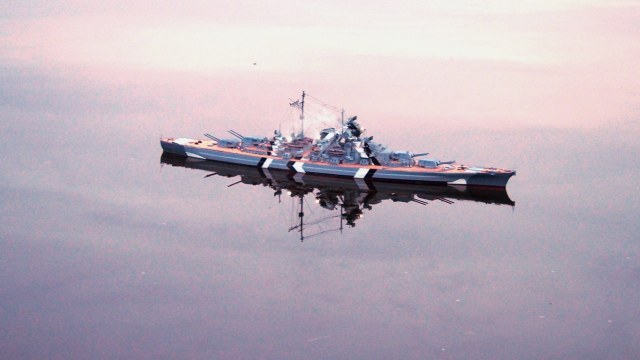

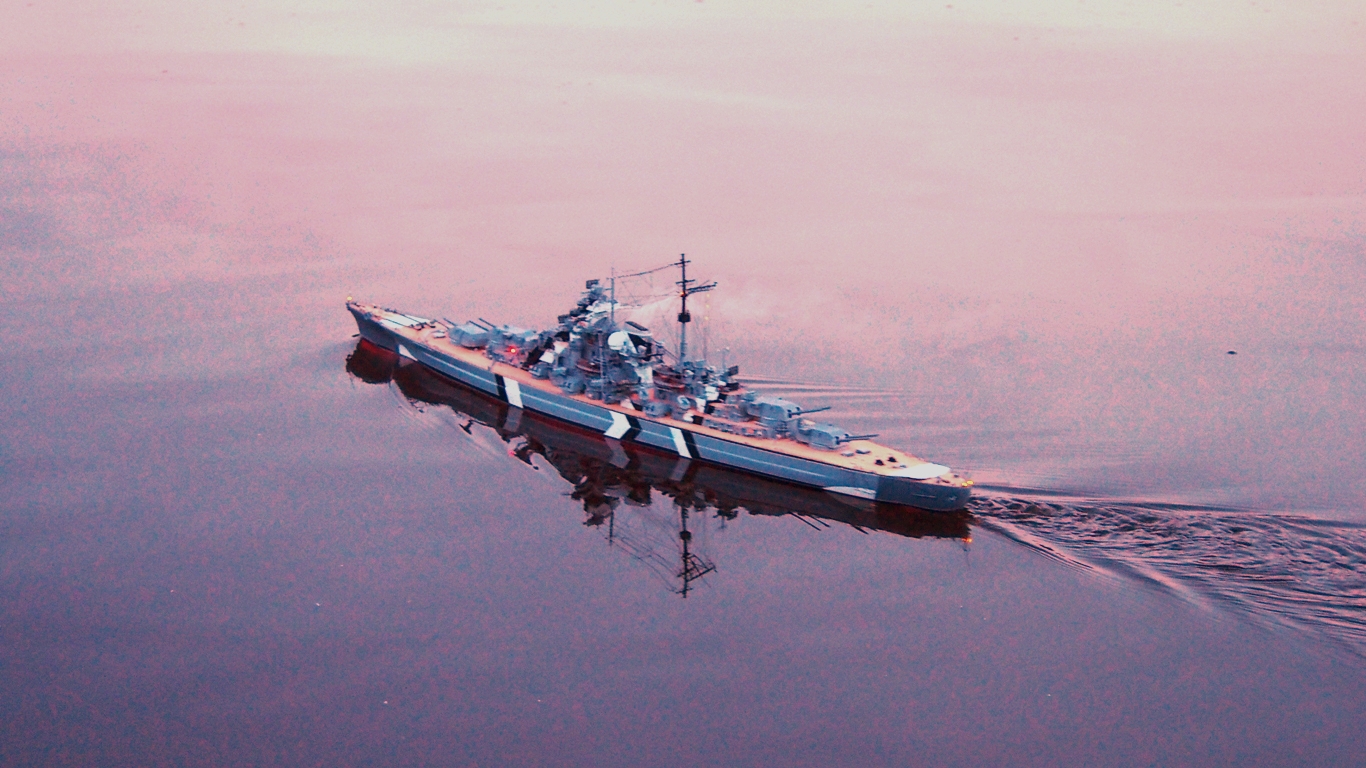

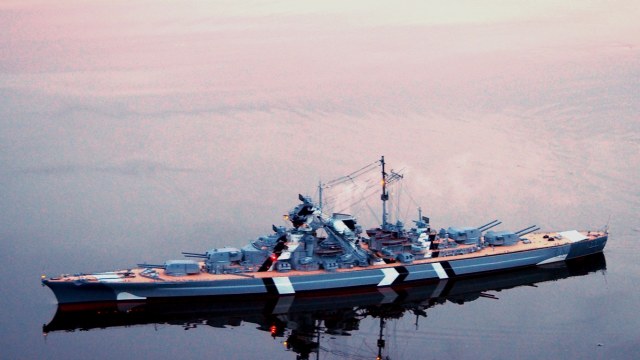

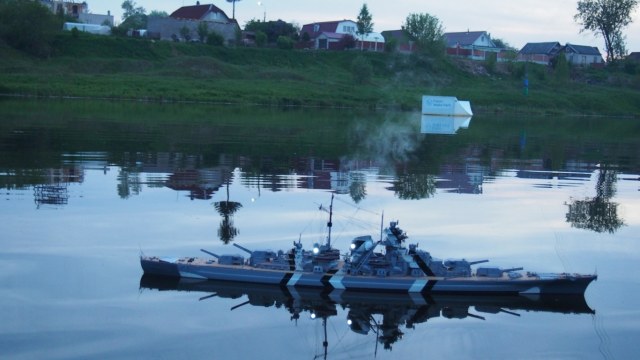

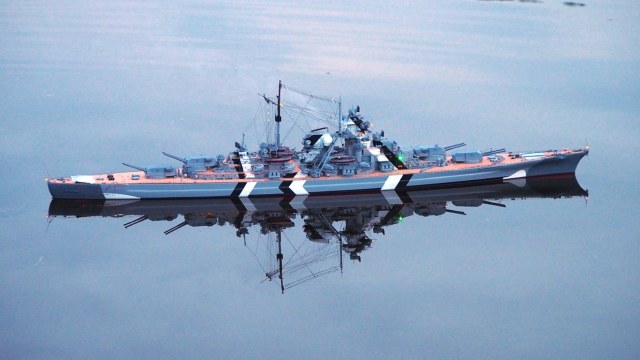

Ходовые испытания 28 мая 2017 года
Видео с функциями и запуском на воде в соответствующем разделе
