Привет всем!
Продолжаю показывать вам серию моделей советских самолетов, собранных мной в этом году. Последним из собранных на данный момент будет этот легкий бомбардировщик Сухого, модель которого была не так давно издана фирмой "Звезда"
Модель была собрана с середины января по 1 марта 2014 года, примерно за полтора месяца, в рамках ГБ "Красные Звезды" на скееле, где и заняла второе место в своей категории . Так же она победила в ГБ по Су-2, который проводился в группе "Звезды" в вконтакте.

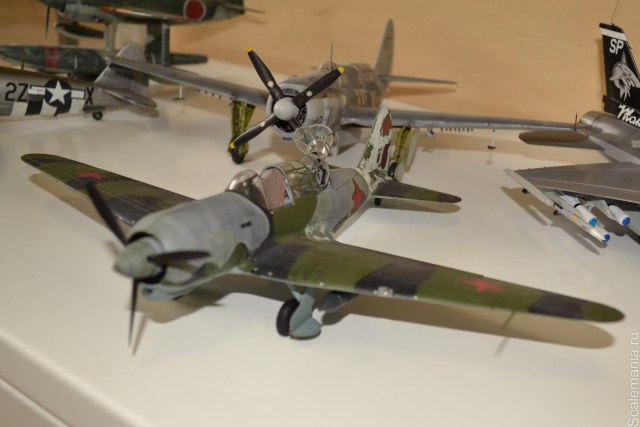

Кроме этого она участвовала в Рязанской и Нижегородской выставках, где так же занимала места.
О самом прототипе предлагаю прочитать на уголке неба.
Думаю самолет в представлении не нуждается.

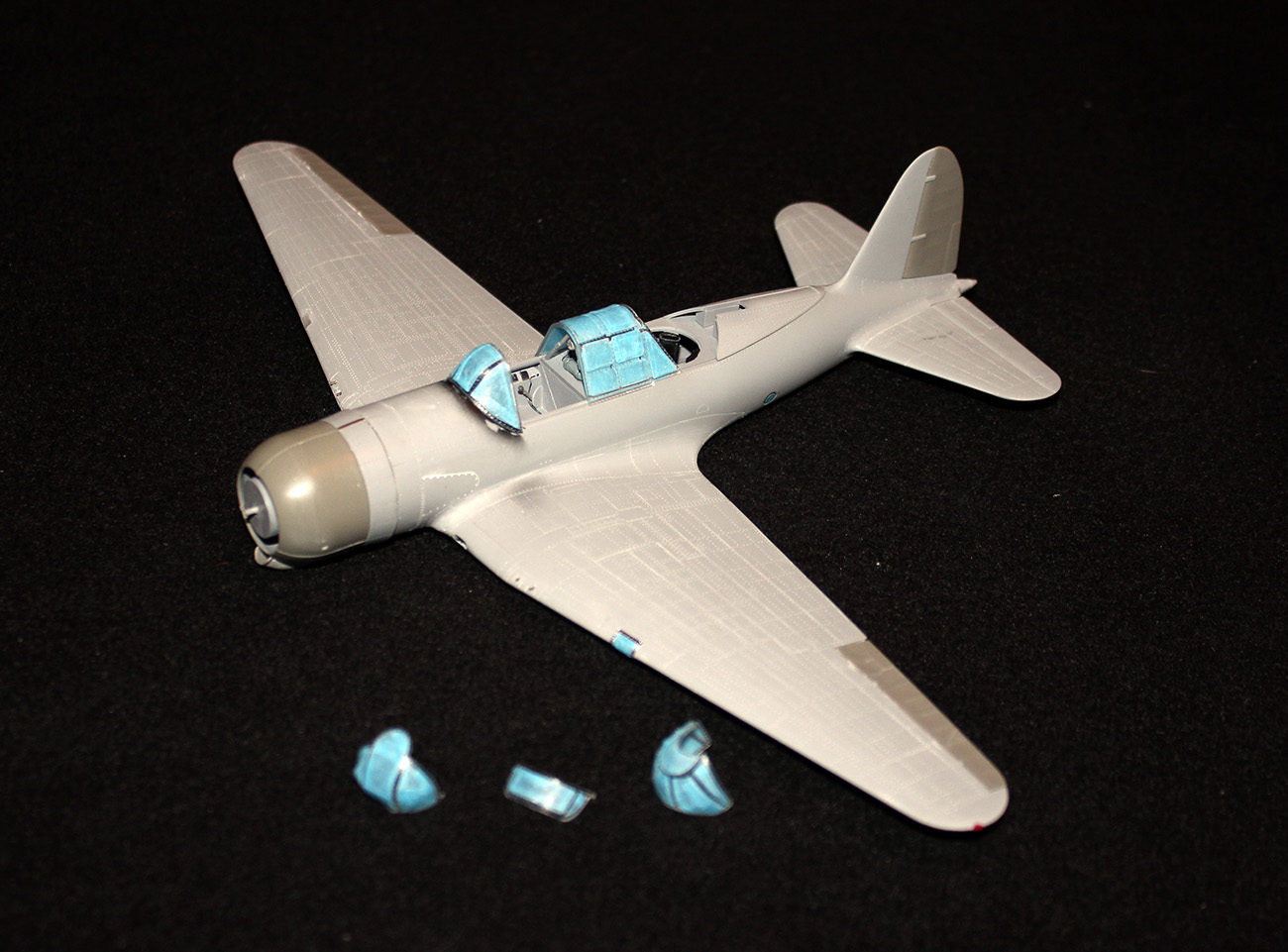

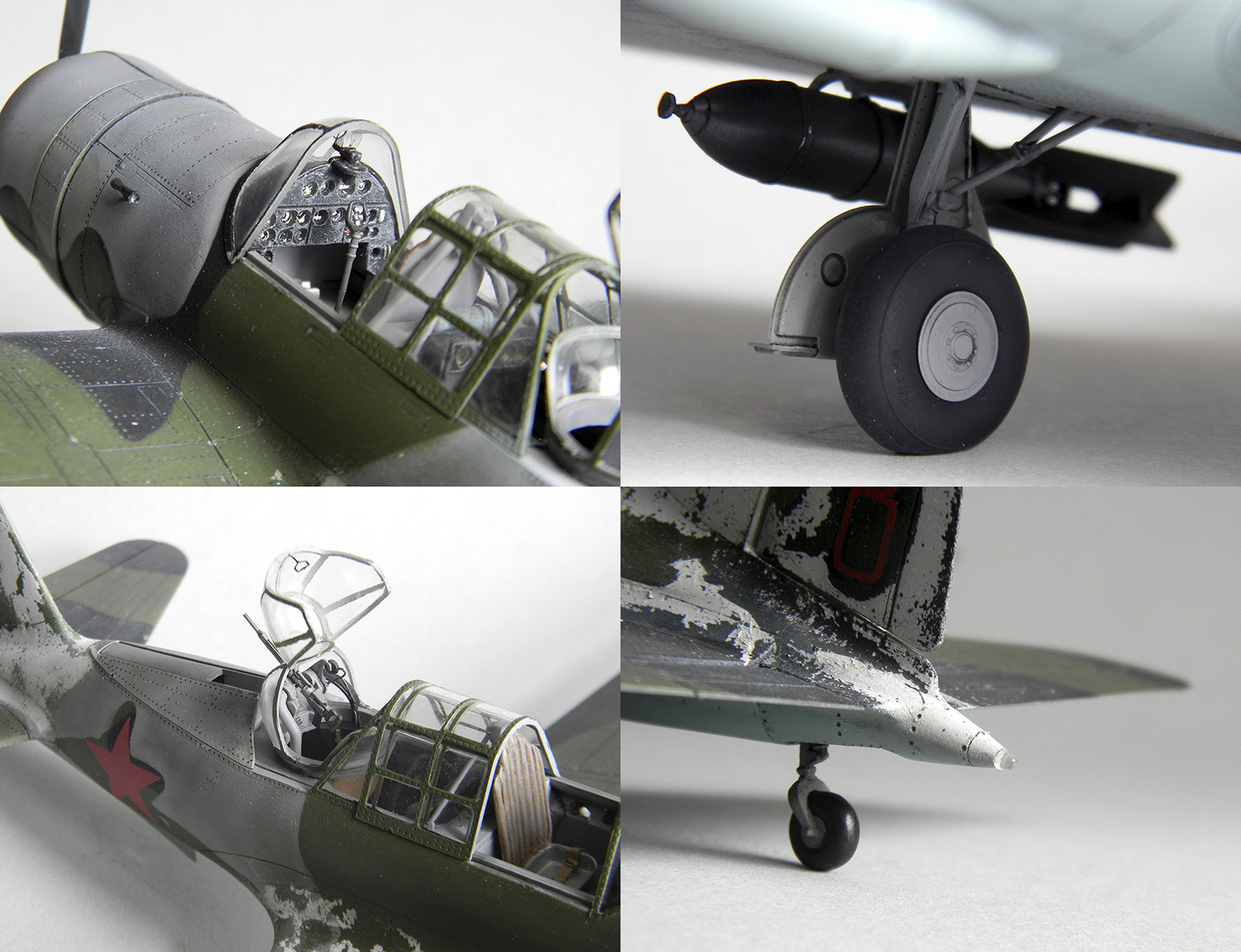

Собиралась модель с множеством доработок, направленных на улучшение деталировки, соответствия матчасти и тд. Модель у "Звезды" вышла хорошая, собирается она хорошо, но к сожалению не без косяков, и простор для доработок очень большой.
Подробную стройку можно поглядеть вот тут. Здесь я же просто перечислю доработки:

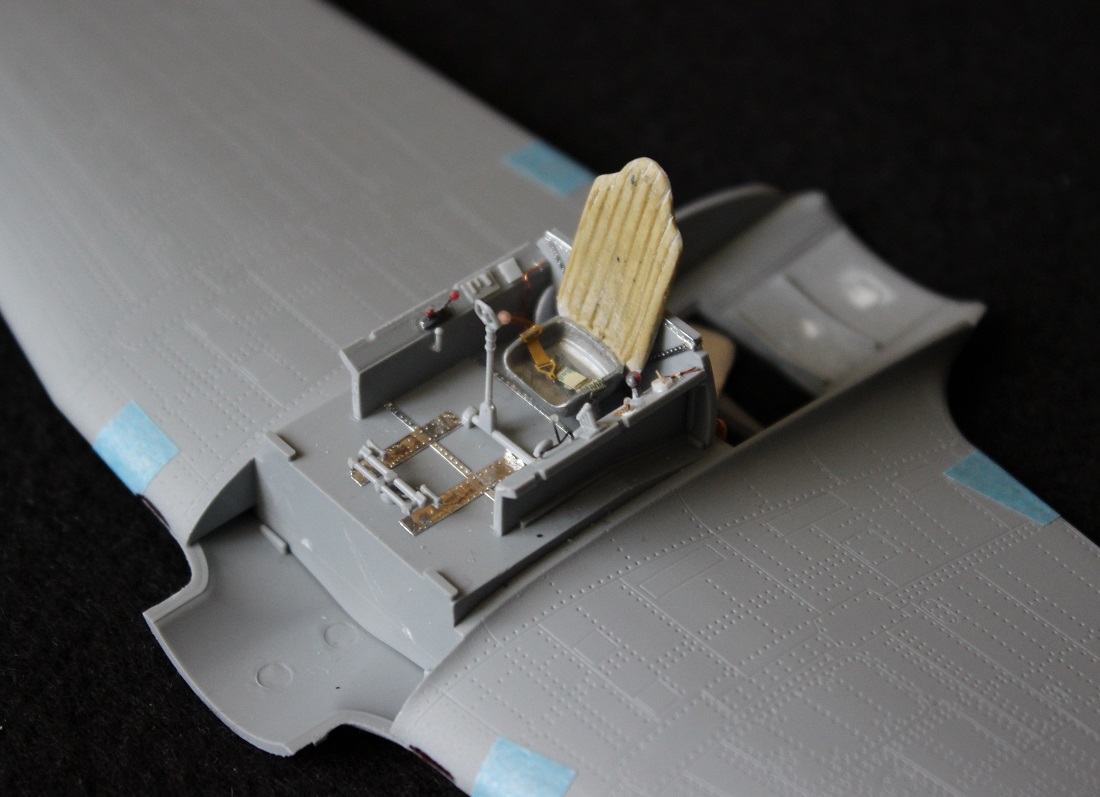

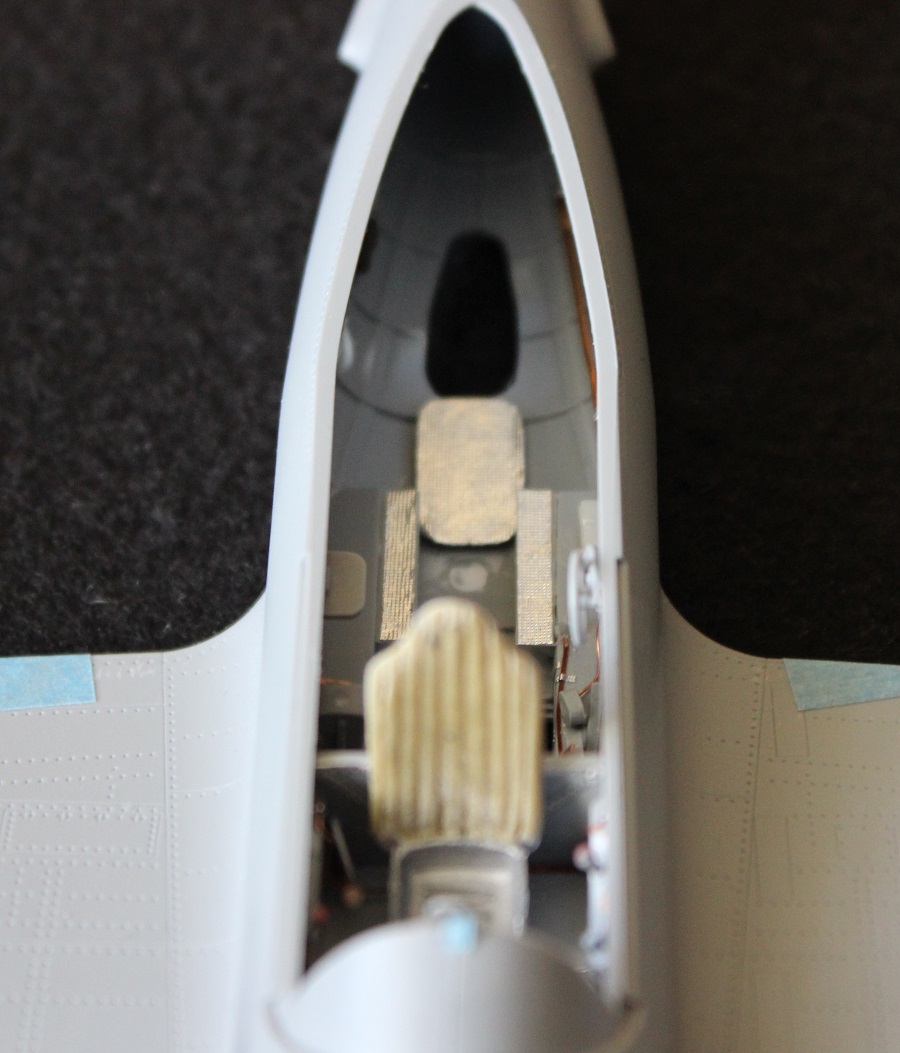

1. Исправил косячное родное кресло пилота, сделав самодельное из старых деталей, пластика и тамиевской двухкомпонентки.

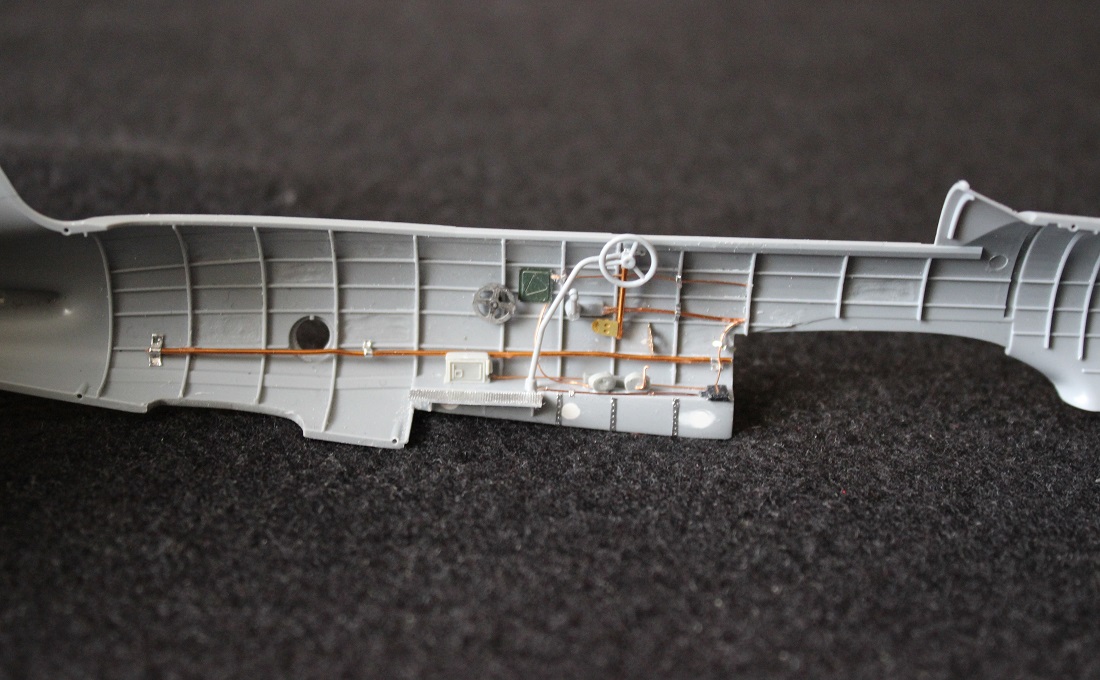

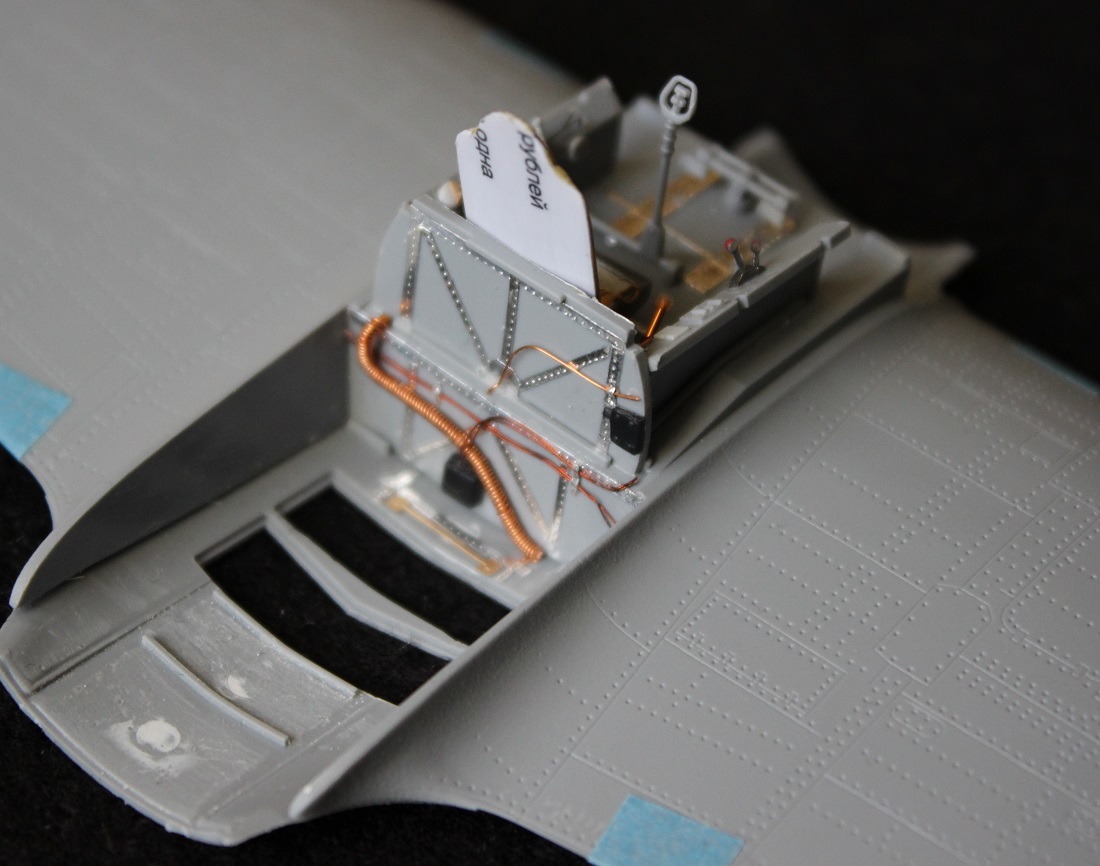

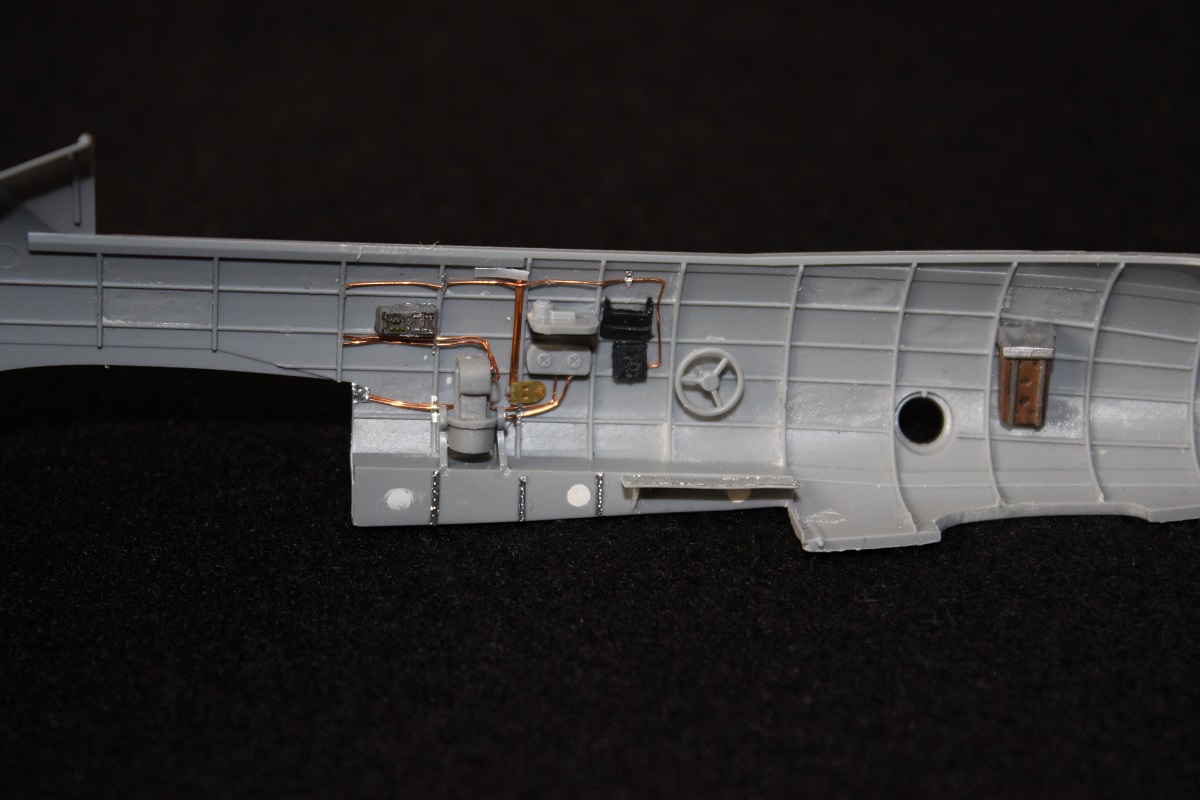

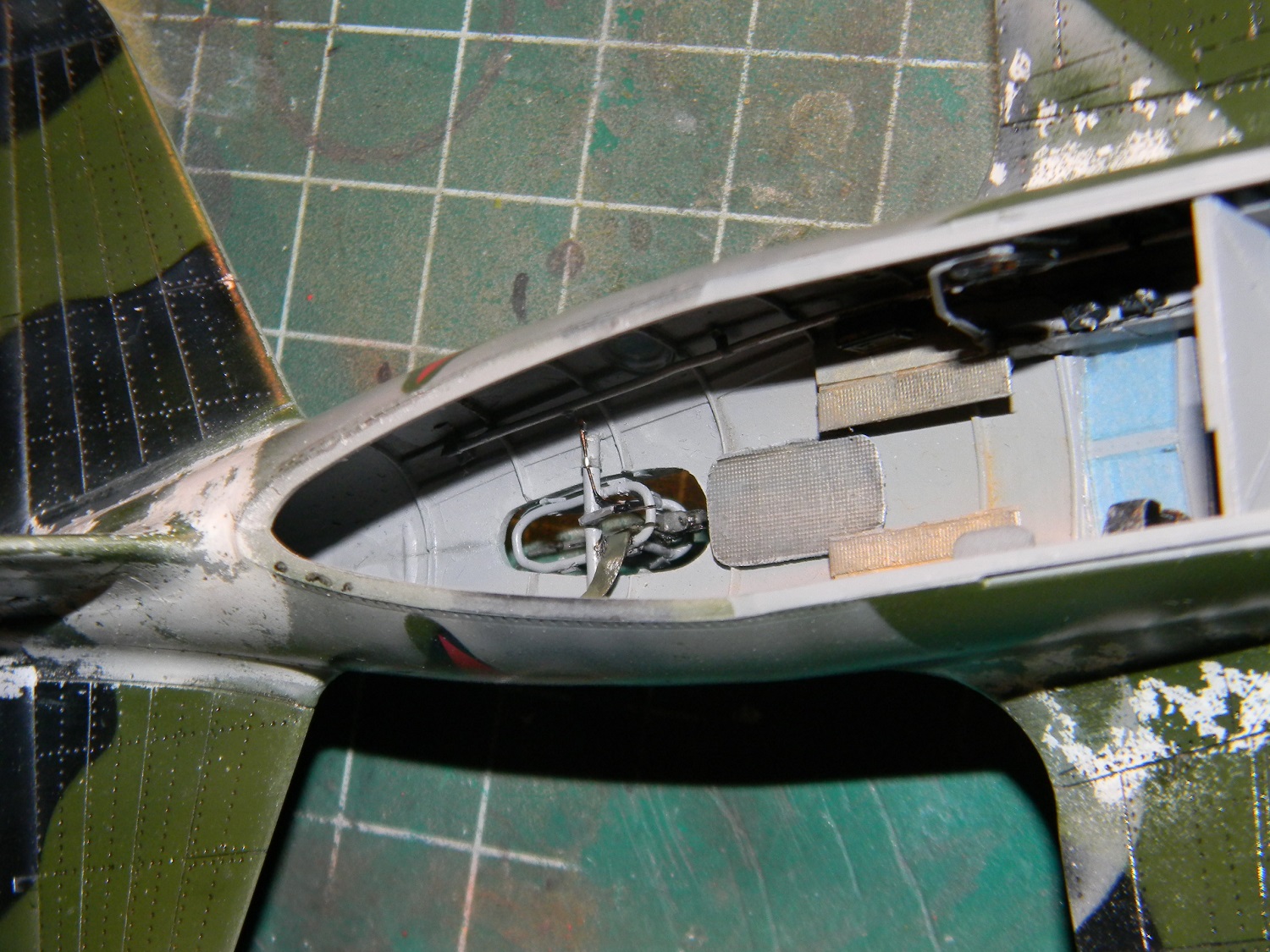

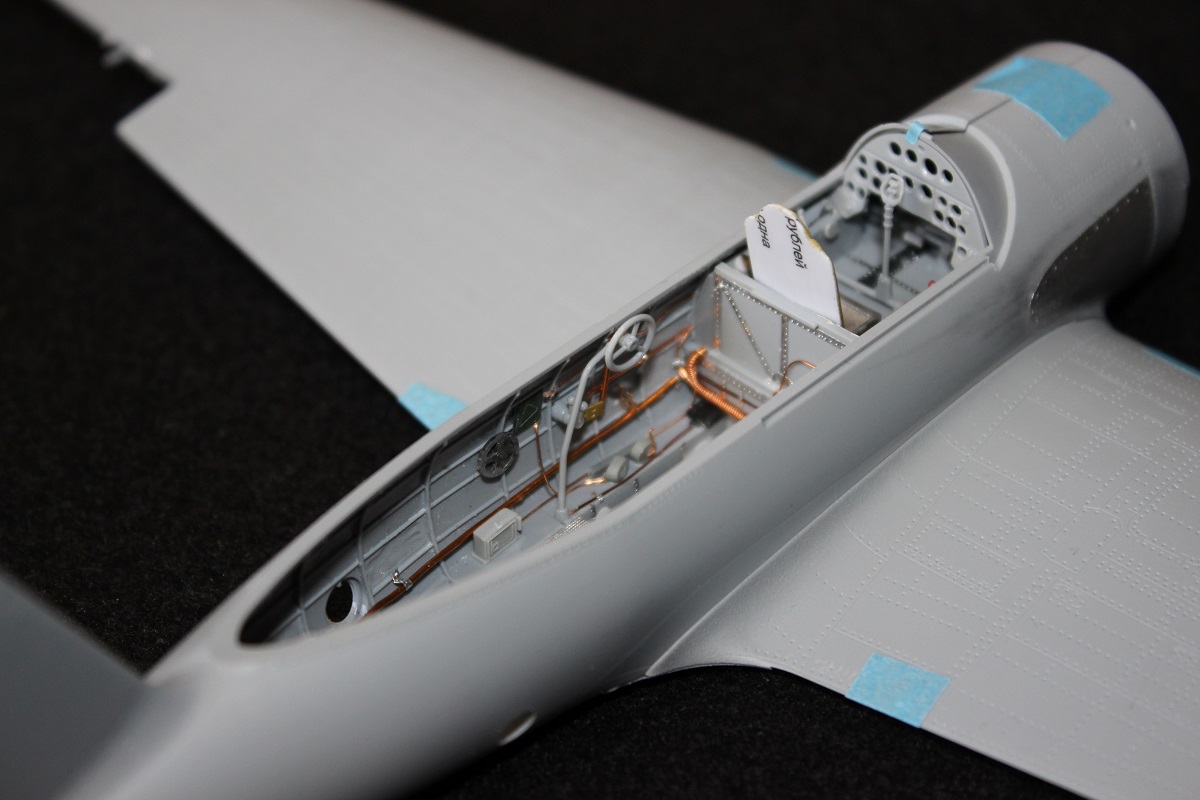

2. Добавил элементы управления,проводку,тяги и силовой набор в кабине.

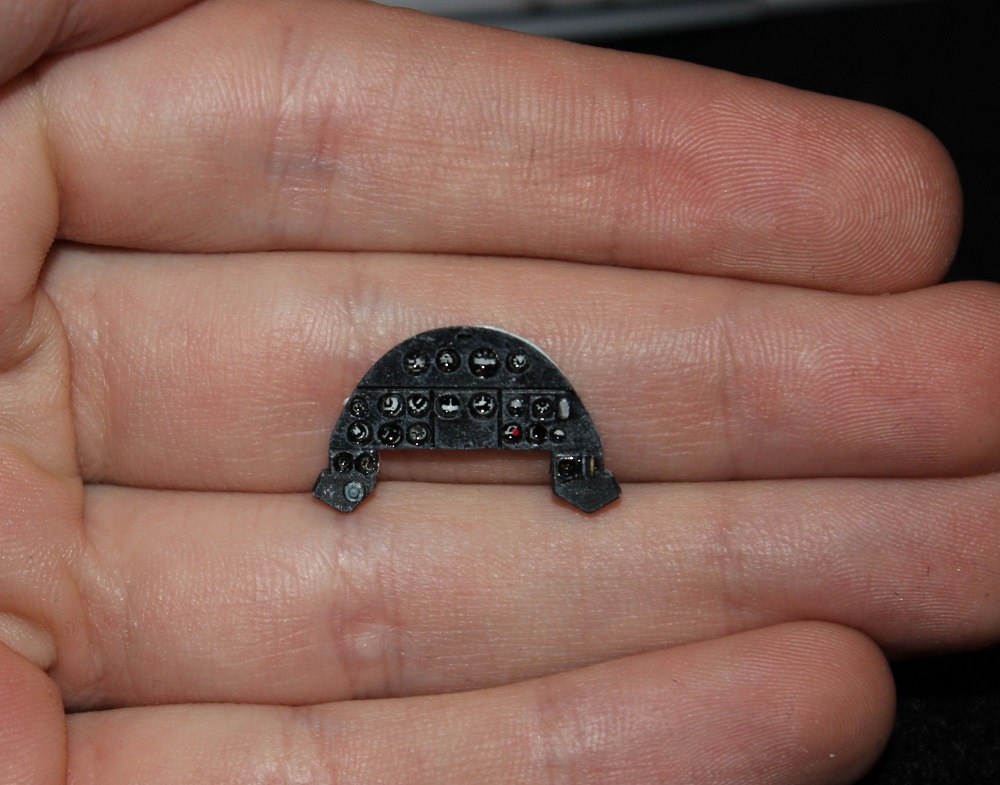

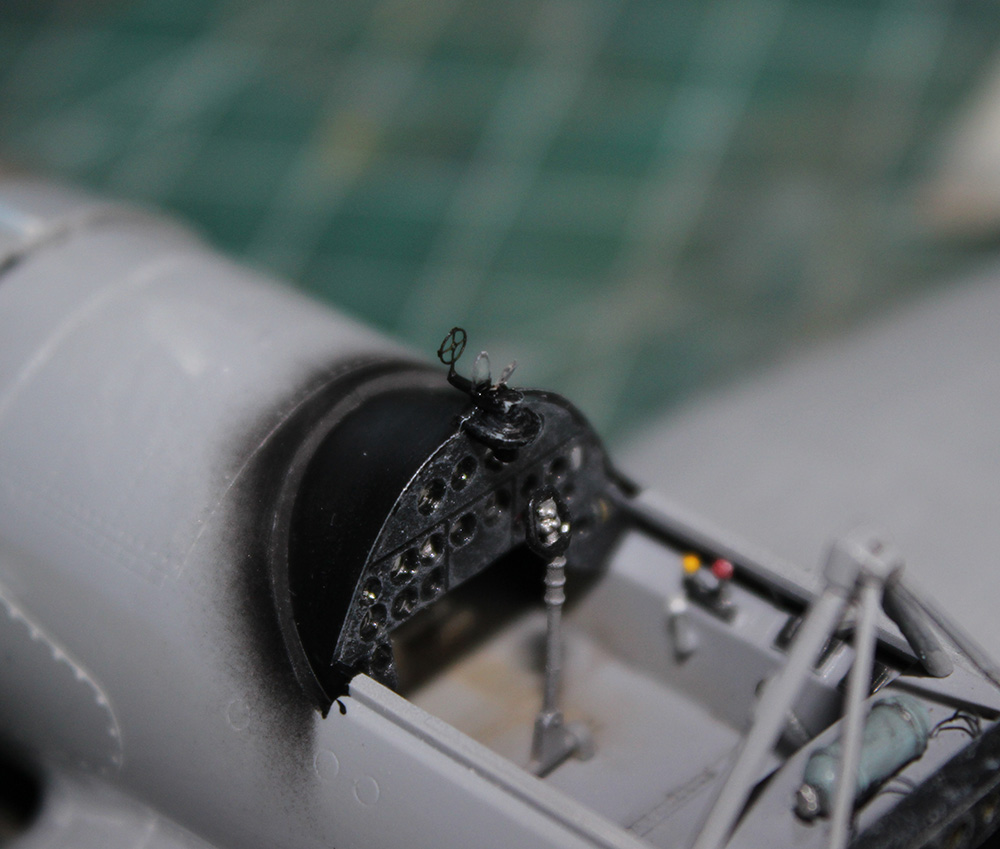

3. Сделал "бутерброд" из родной декали и приборки у пилота и "бутерброд" из пластика и пленки с приборами у летнаба.
4. Доработал прицел.

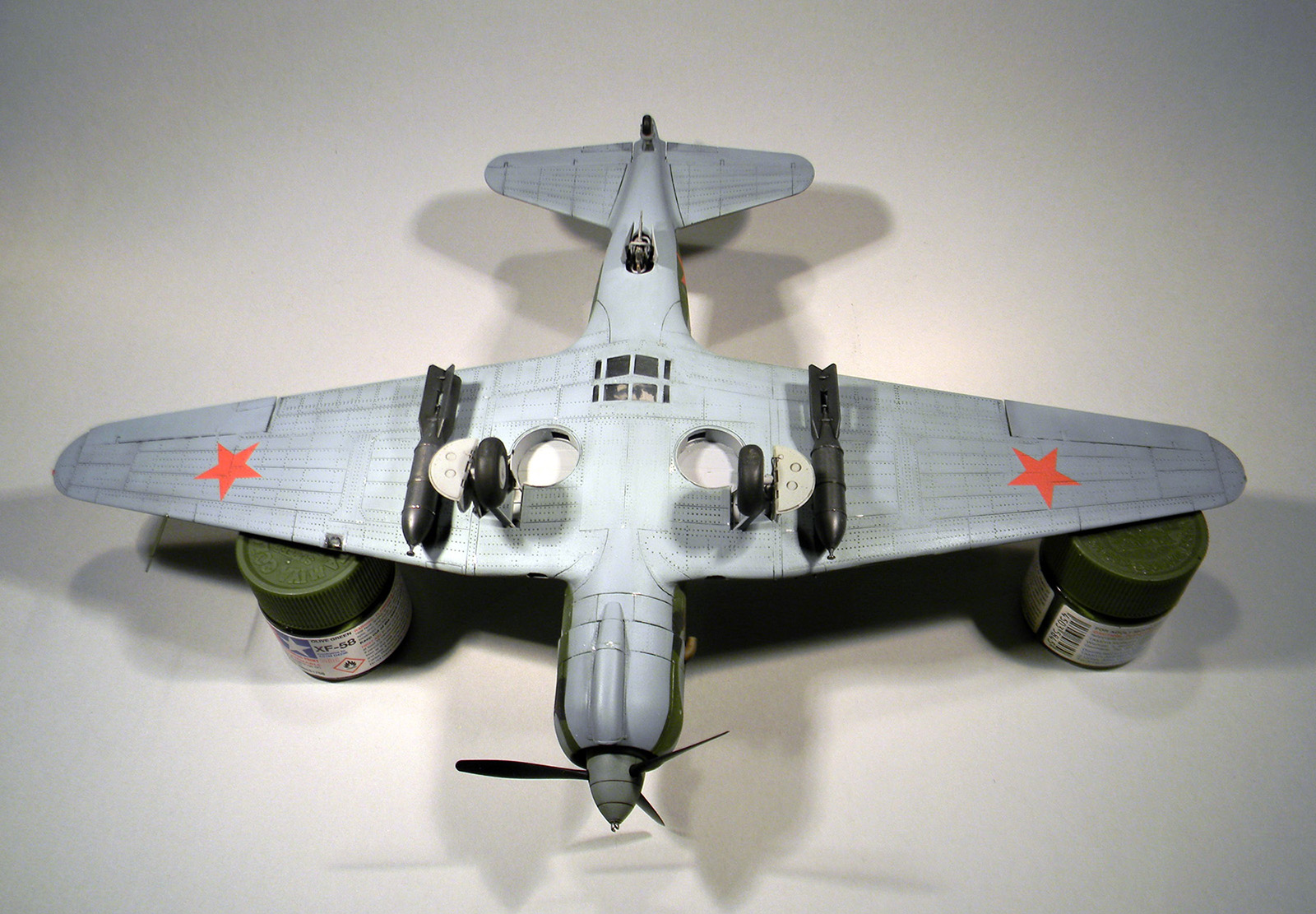

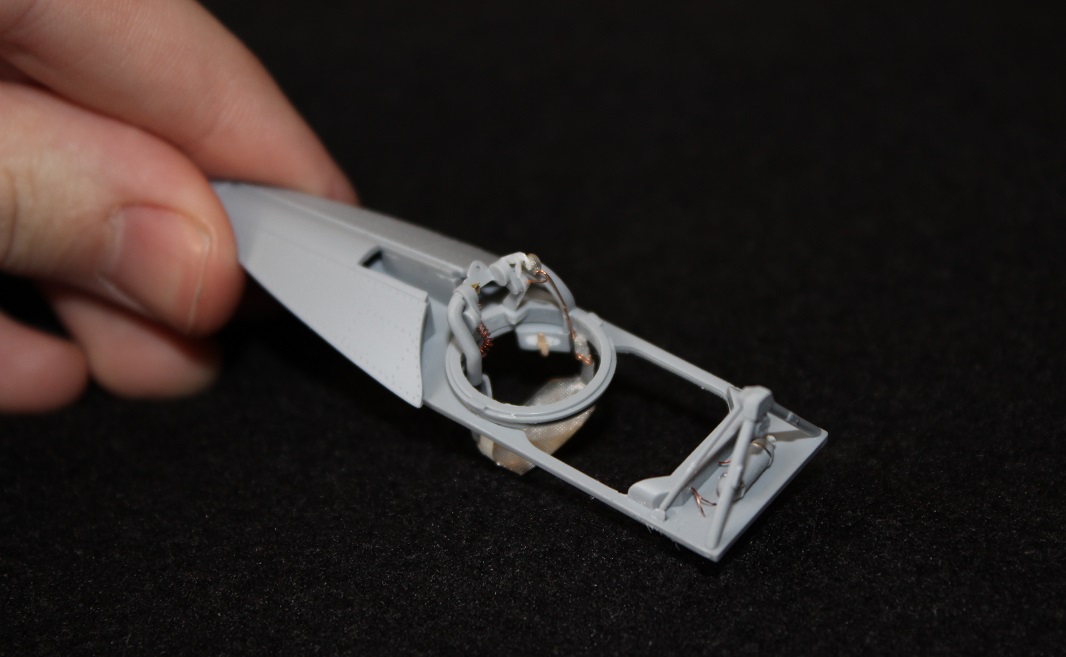

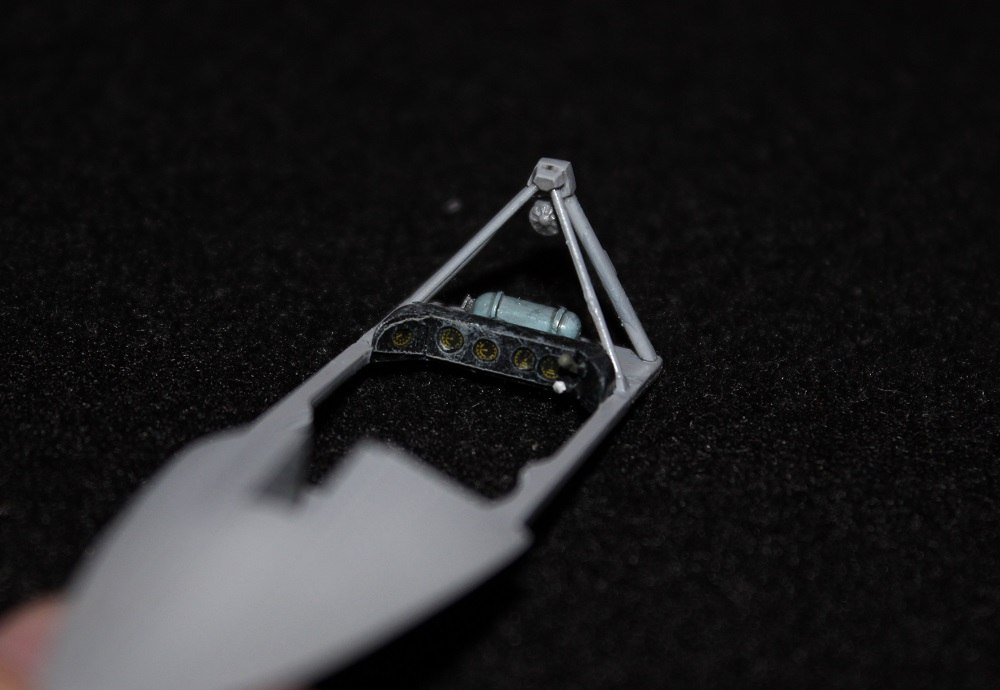

5. Сделал нижнюю стрелковую точку(патронный ящик, турель, проводка,лента, "лежанка" стрелка, створки)

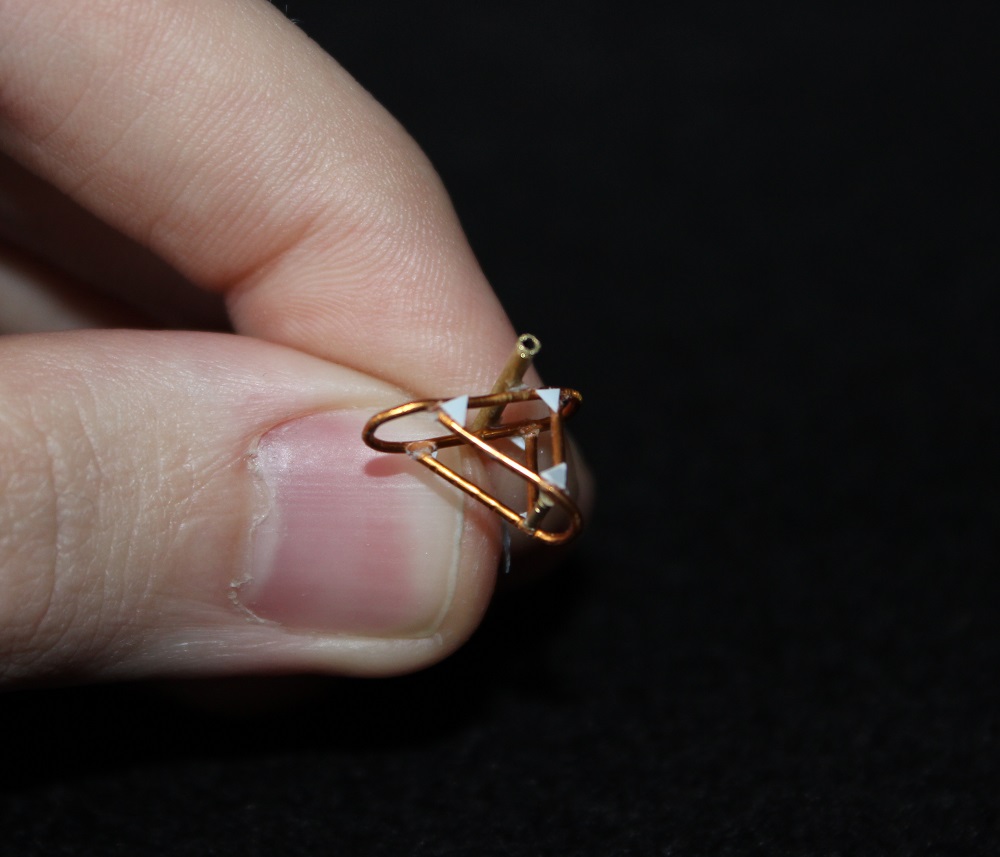

6. Доработал башенную турель, заменил в ней пулемет.

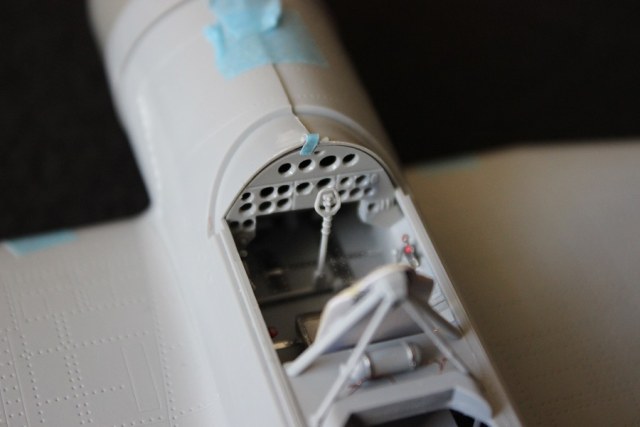

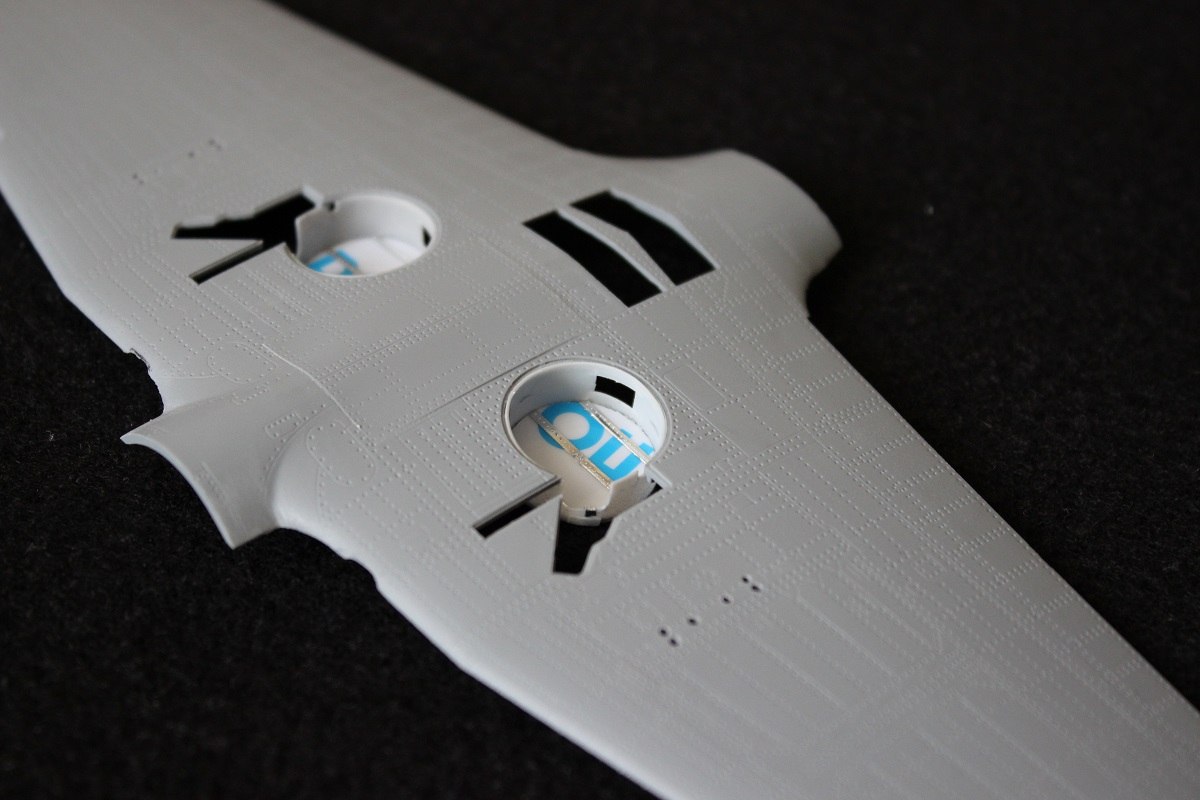

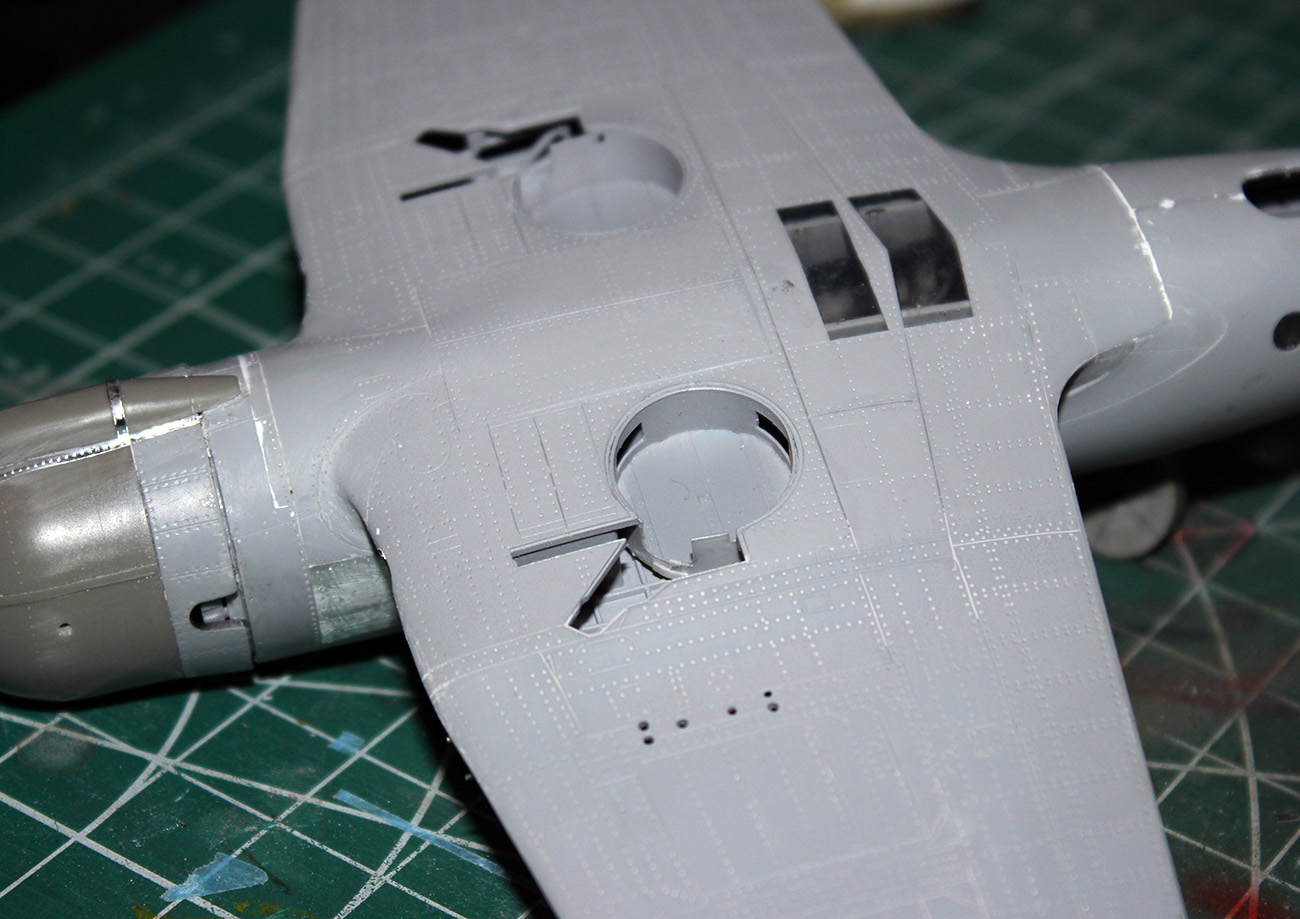

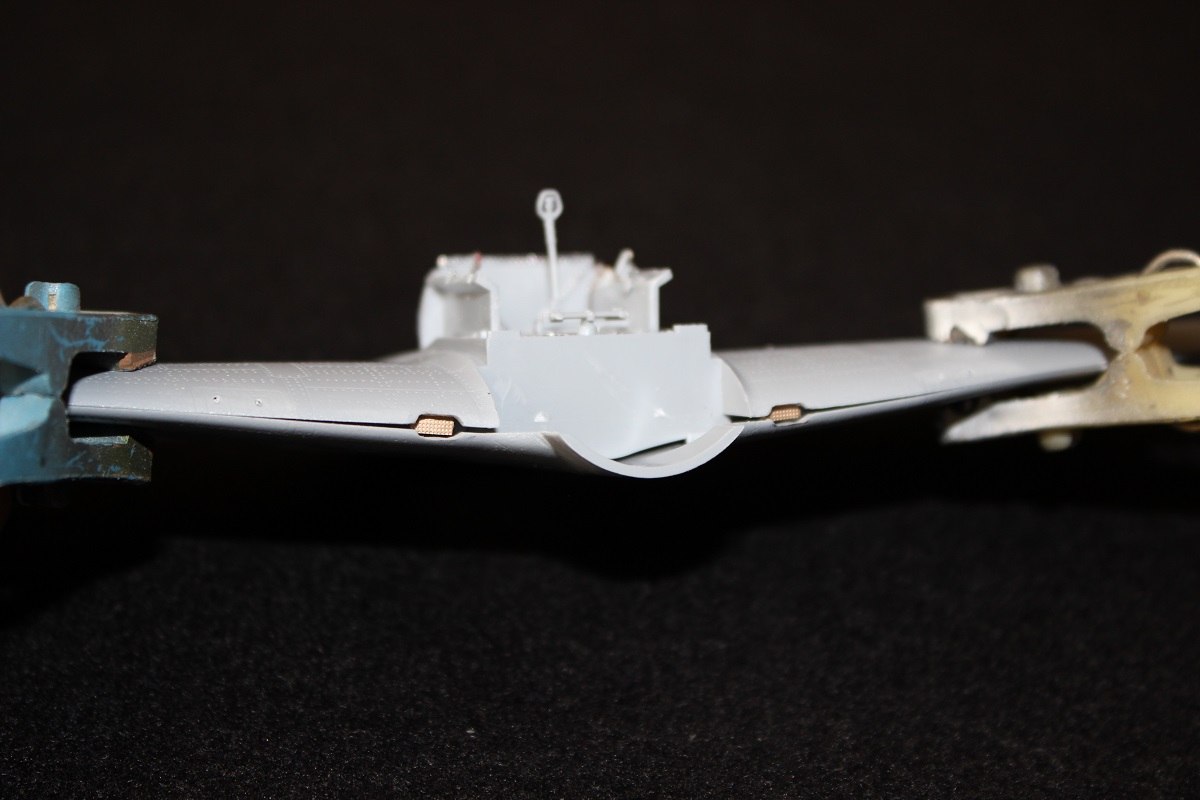

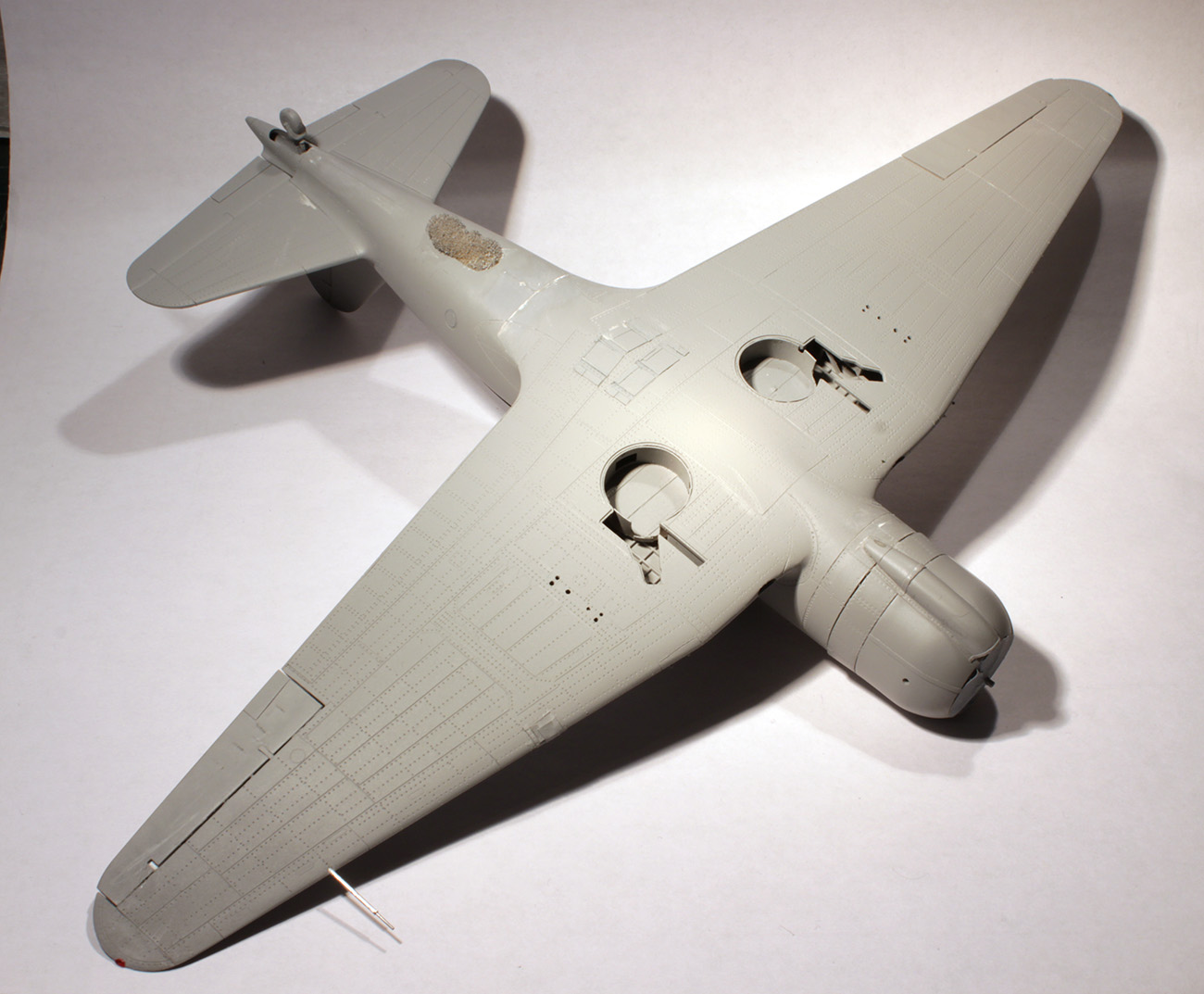

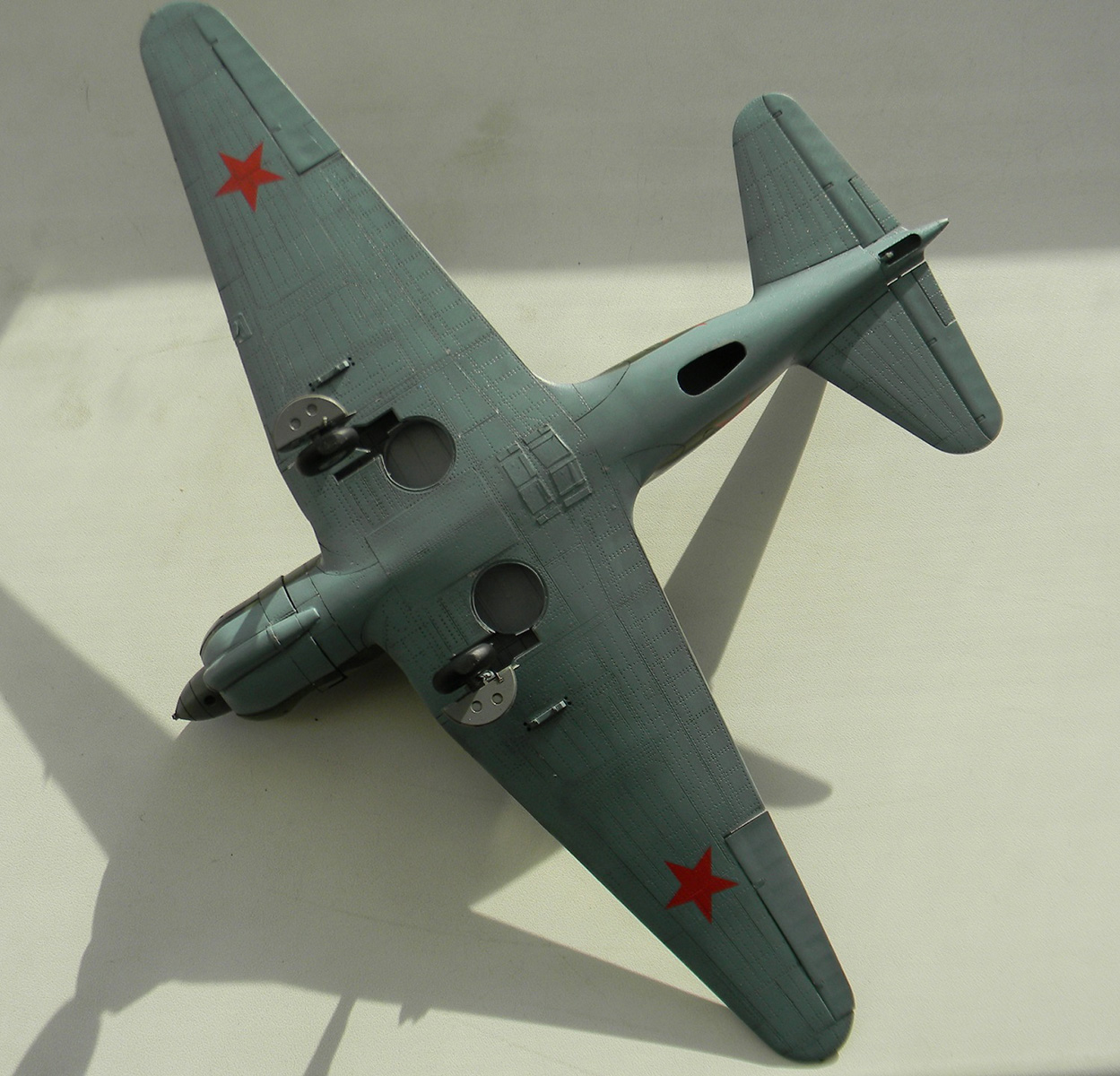

7. Сделал "стаканы" ниш шасси(не совсем верные, вырез под стойки надо было сделать больше, такой как сделан на модели не дал бы сложиться подкосу стойки).
8. Высверлил воздухозаборники маслорадиатора в носке крыла, переделал жаропрочные панели на бортах, под установку двигателя М-88б.

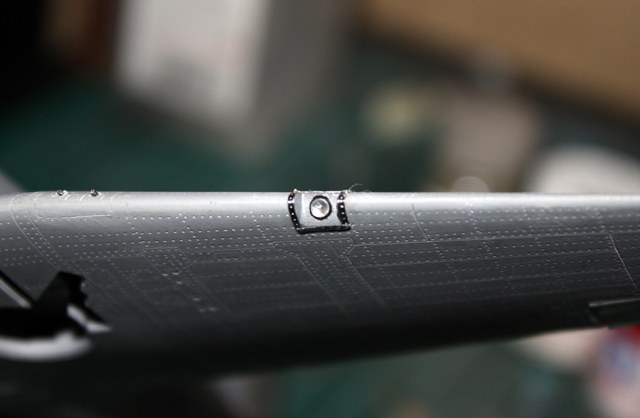

9. Убрал не нужную на этой модификации посадочную фару на одном из крыльев и доработал другу.

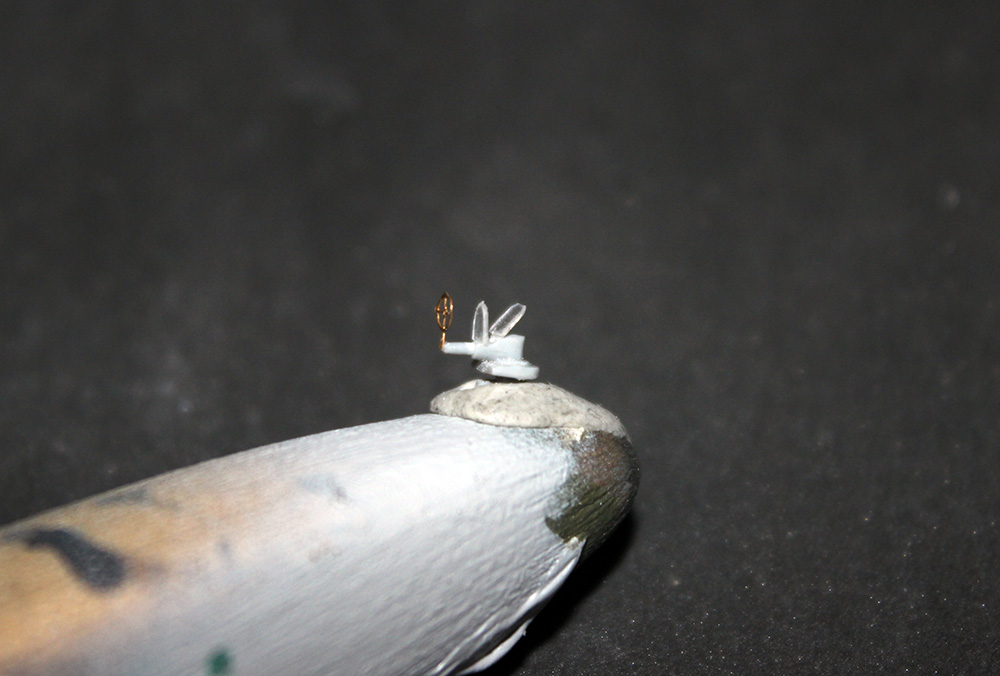

10. Сделал БАНО.

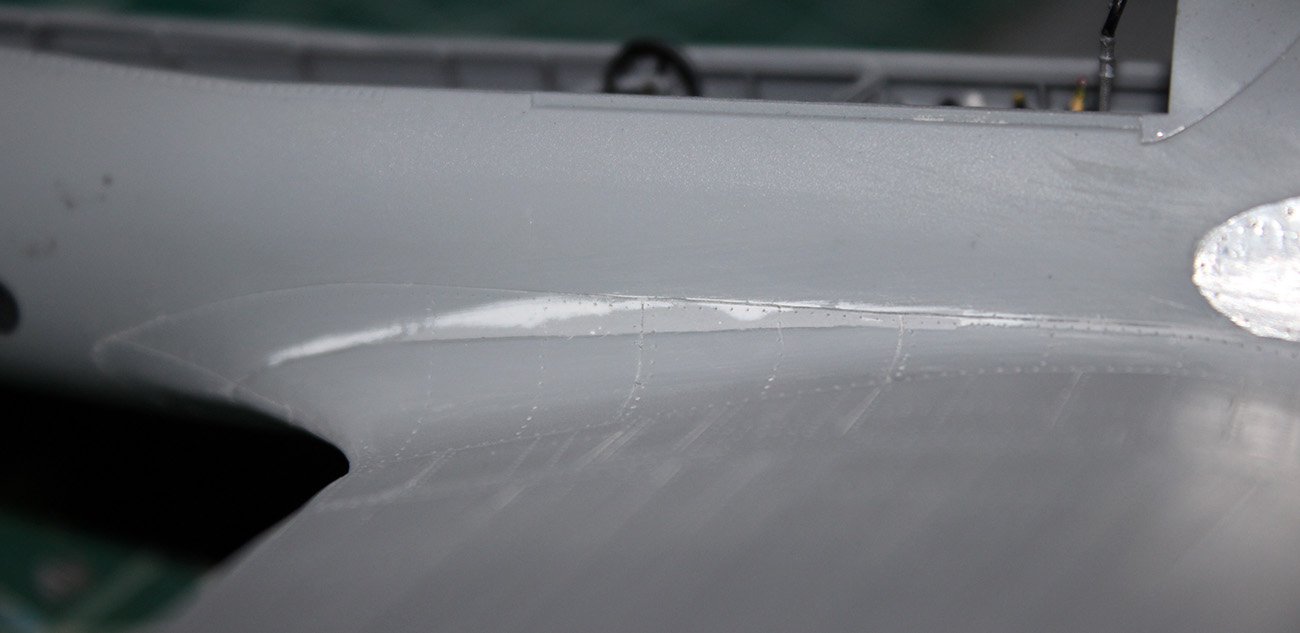

11. Дорезал пропущенную расшивку, углубил наличную и поправил крой и клепку на зализе крыла, убрав не нужный стык.
12. Сделал трубки Пито и Вентури.
13. Сделал тяги на створках шасси.
14. Пустил гидравлику на стойки шасси.

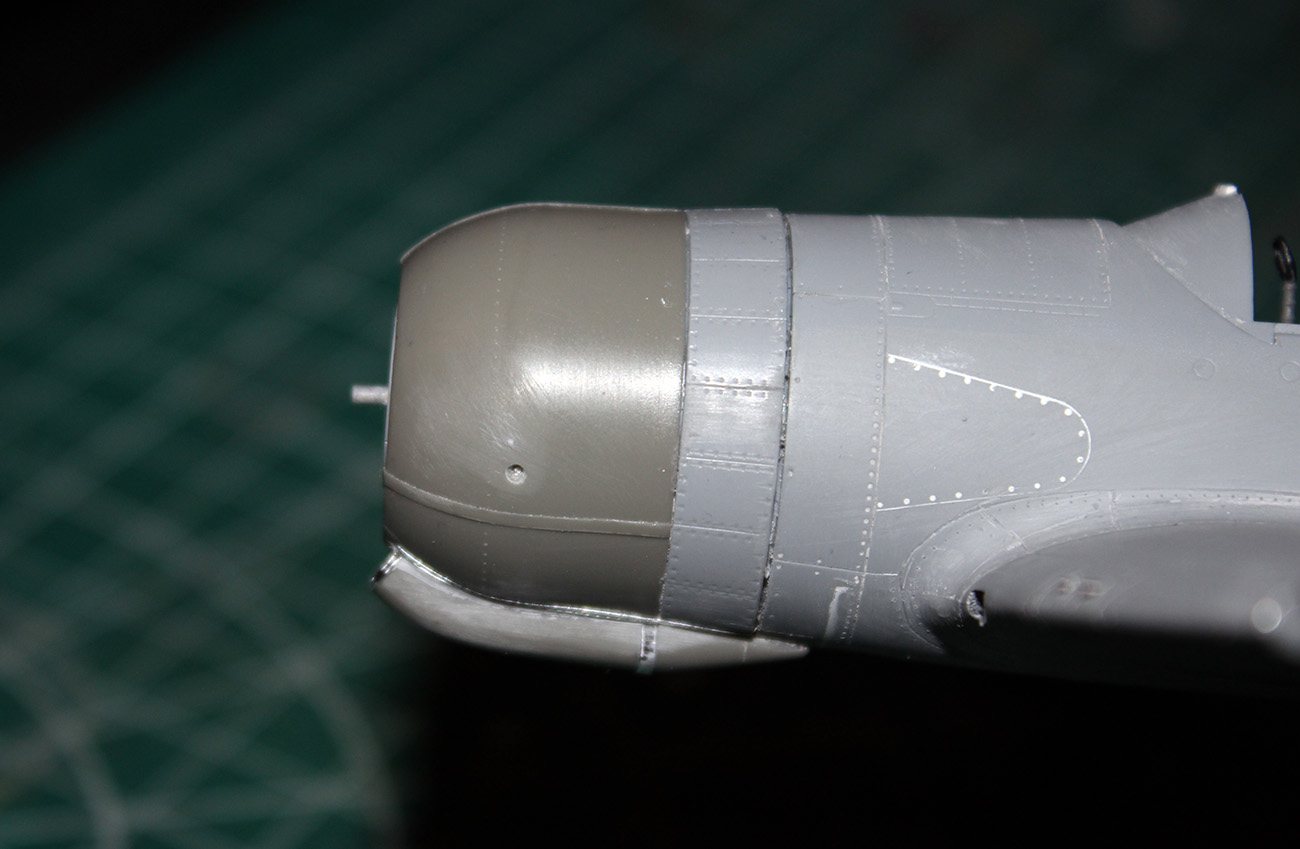

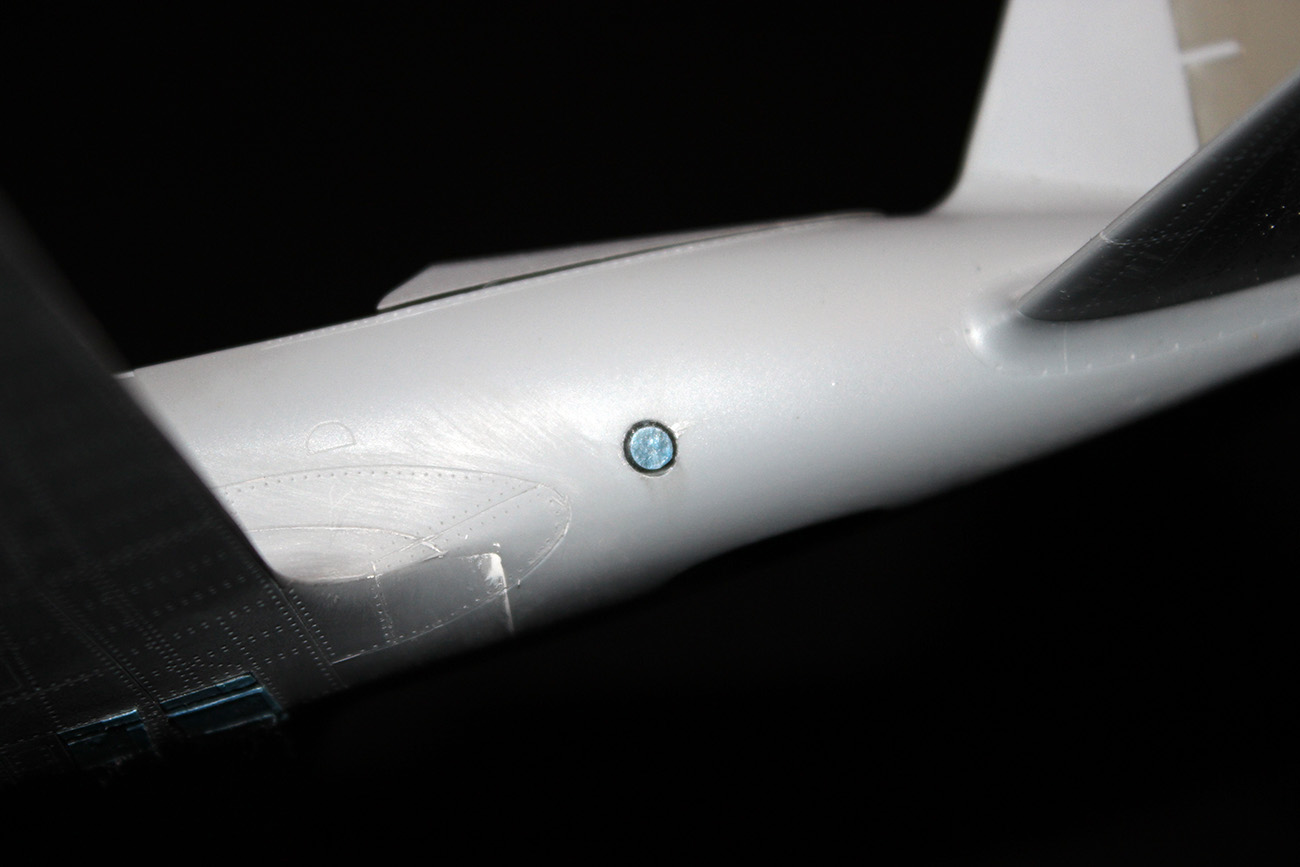

15. Высверлил дренажное отверстие на капоте.
16. Сделал огневые трубы пулеметов в крыле.

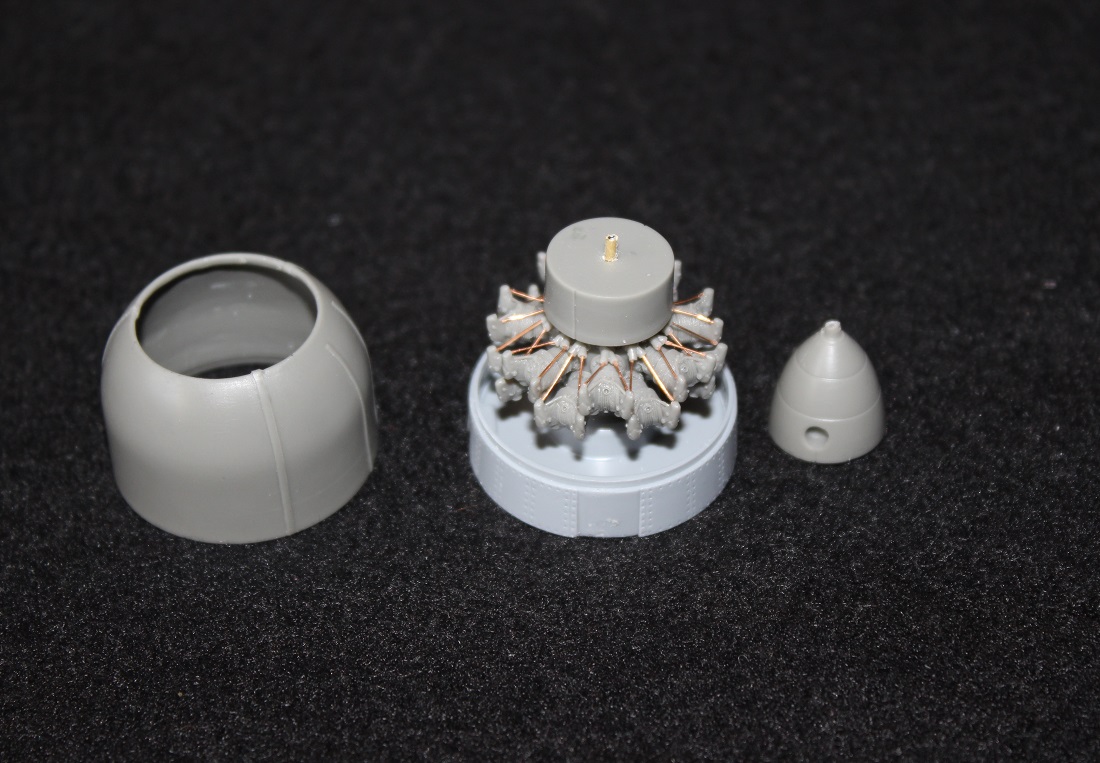

17. Установил смоляной мотор и капот.

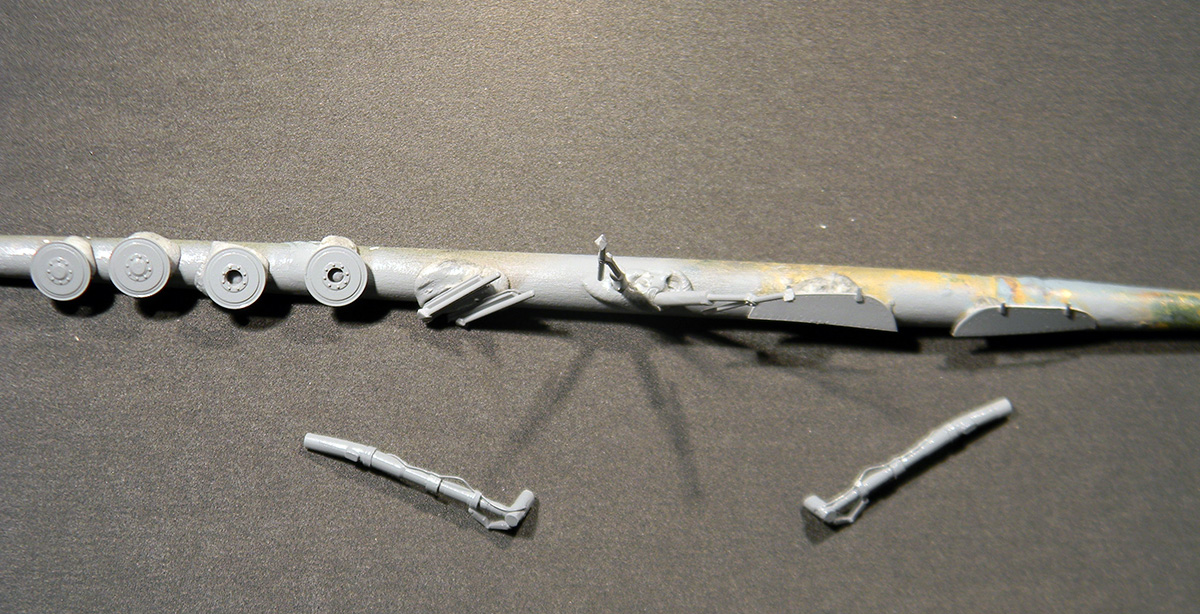

18. Поставил смоляные рулевые поверхности.
19. Поставил смоляные колеса от "Комплект ЗИП"

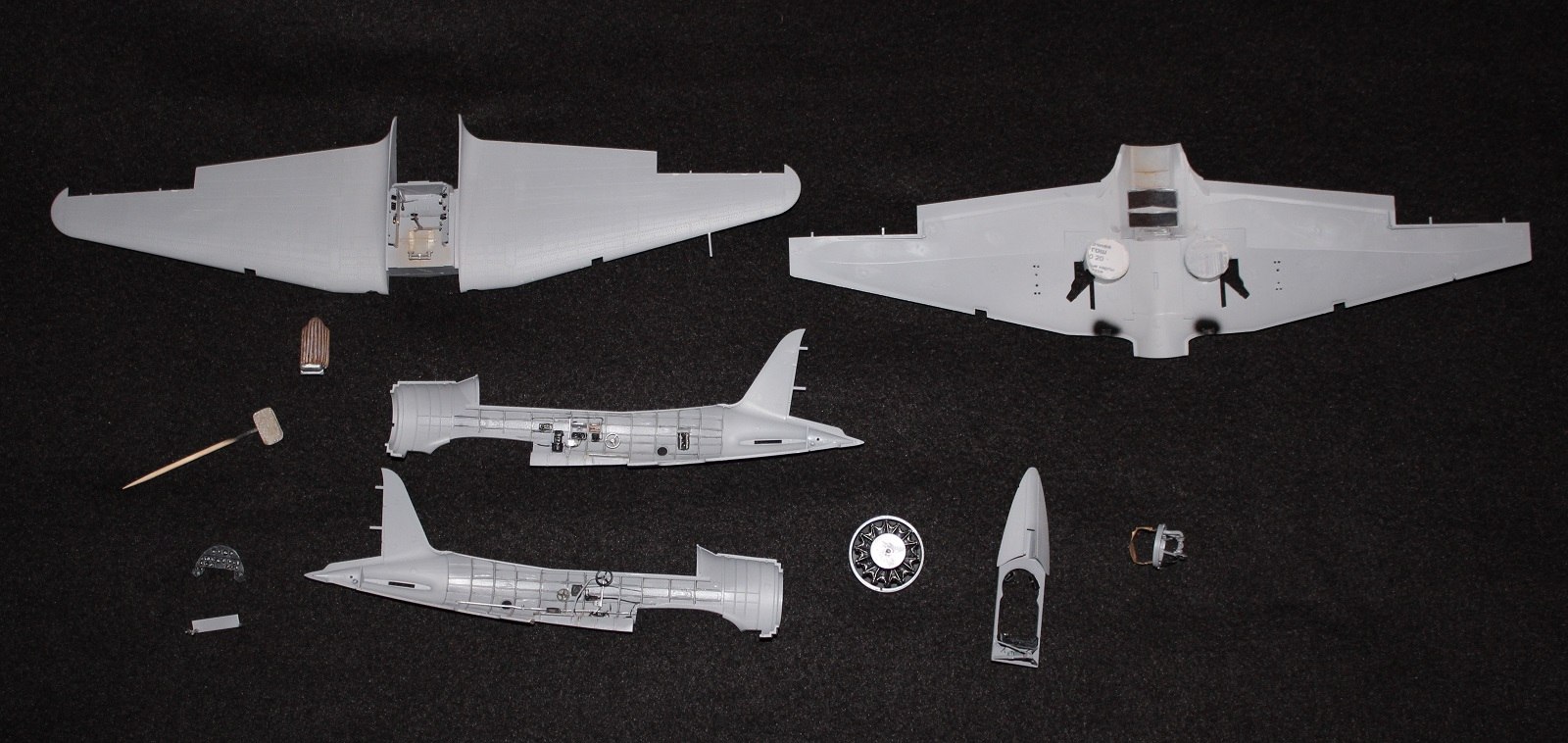

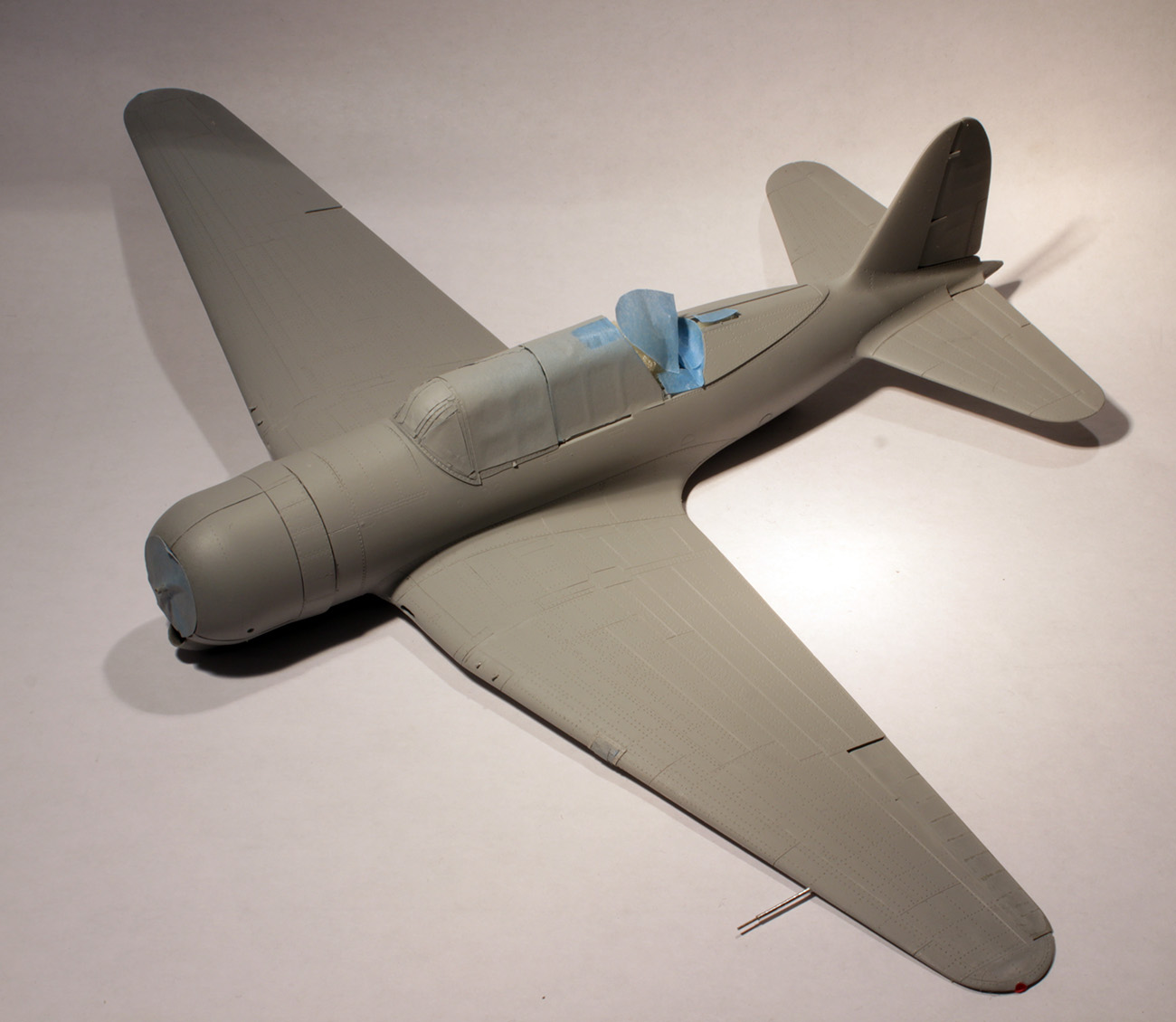

В приложение к фотографиям процесса - чуток фотографий и чертежей, для пояснения доработок. (кресло,турель,ниши шасси).
На счет жалюзей выхода горячего воздуха от маслорадиаторов - на модели их не сделал, так как в процессе постройки однозначной информации не нашел. Уже после завершения модели продолжил искать материал и пришел к определенным выводам, которые можно прочесть внизу последней (13) страницы этой темы.
Возможно, как получу модель в руки - сделаю жалюзи в закрытом положении, наклеив пару полосок из фольги.

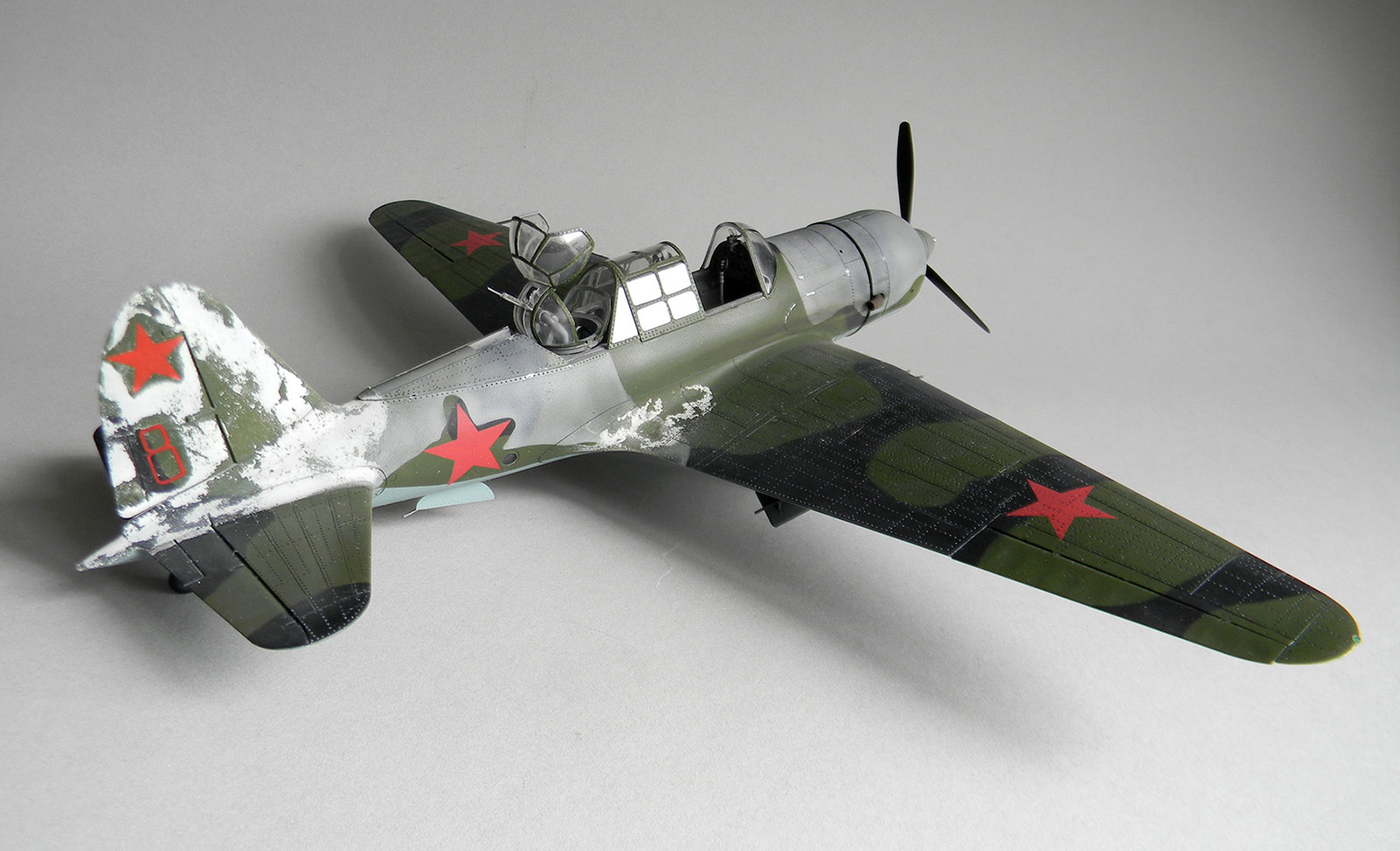

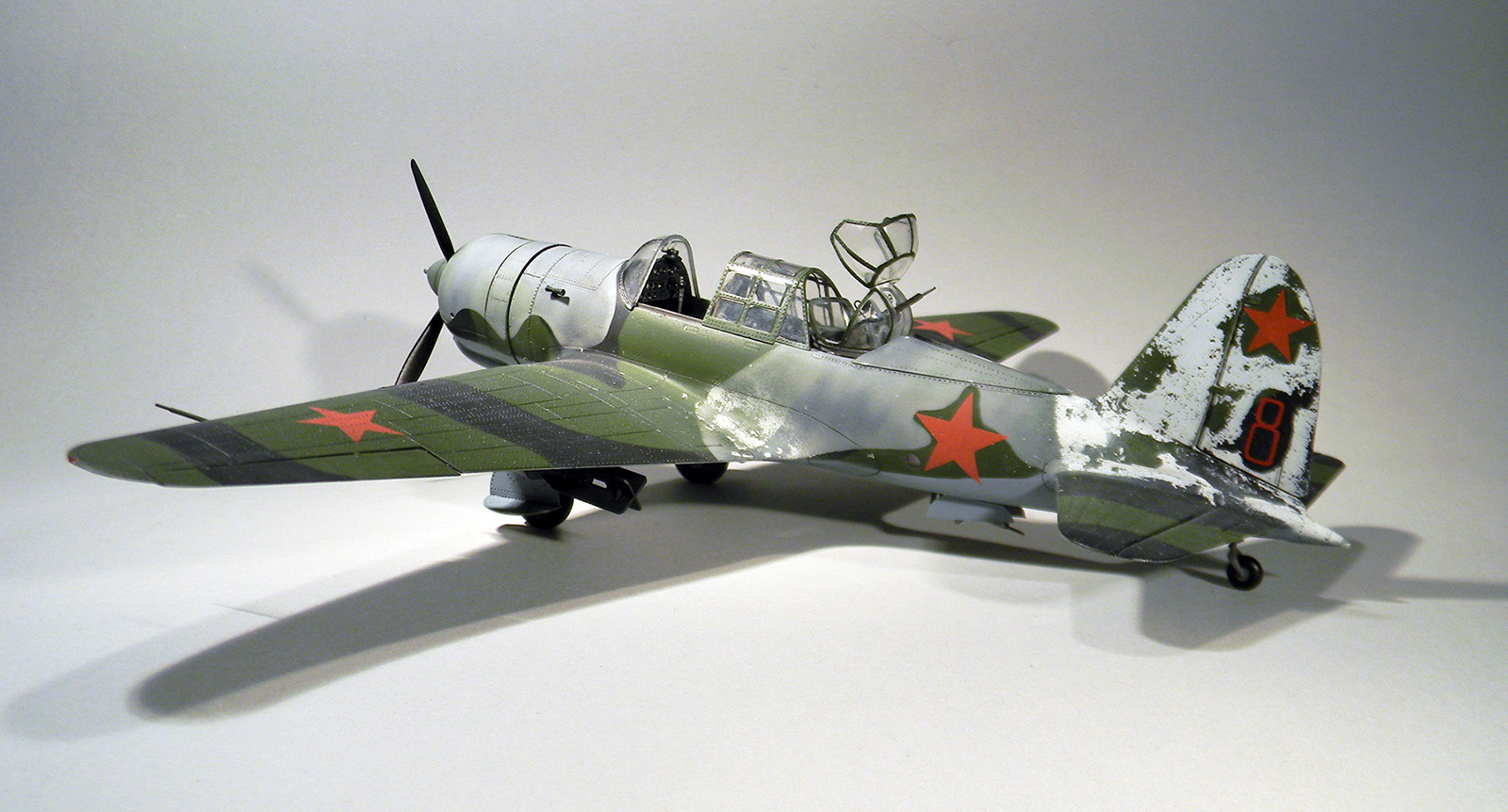

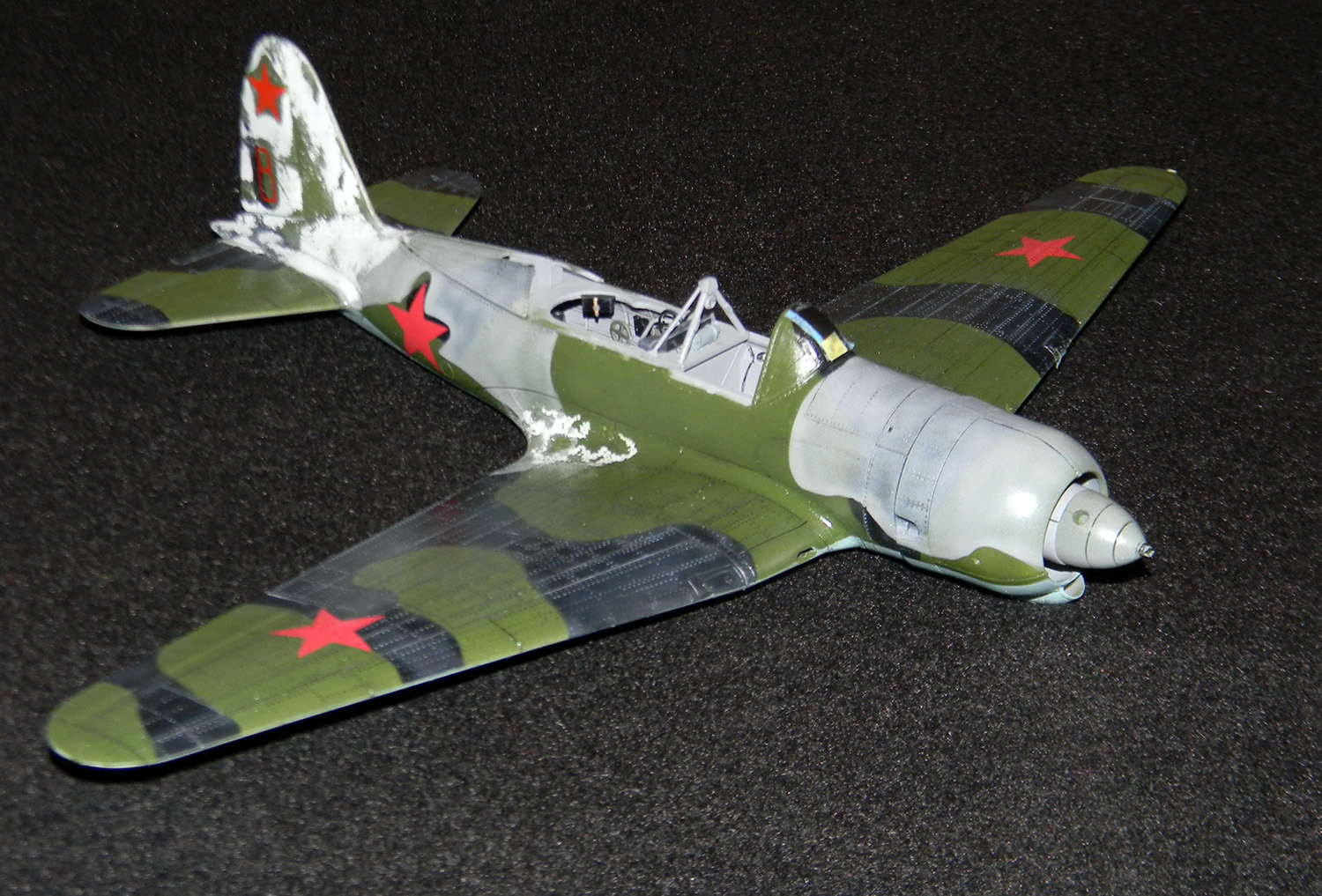

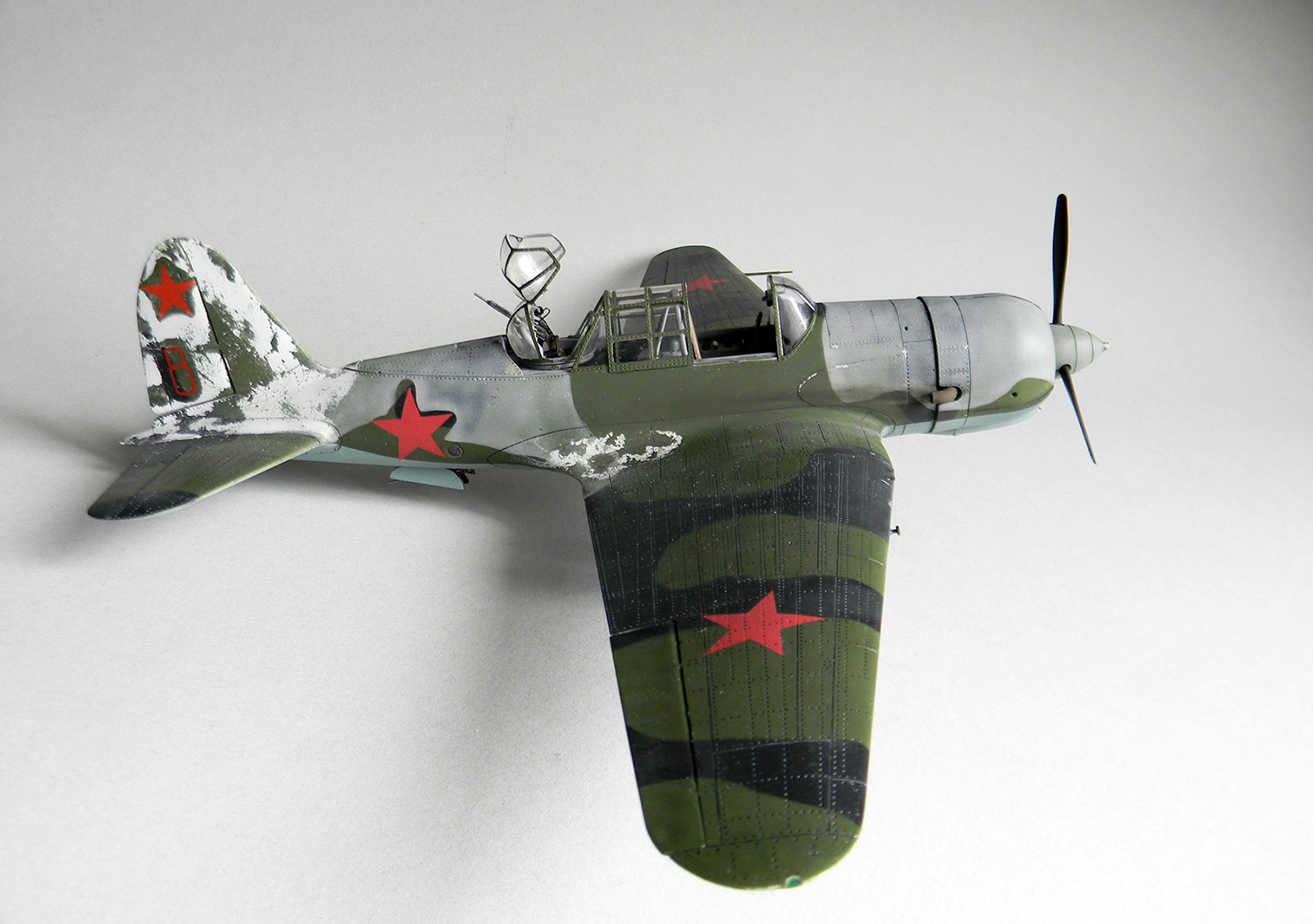

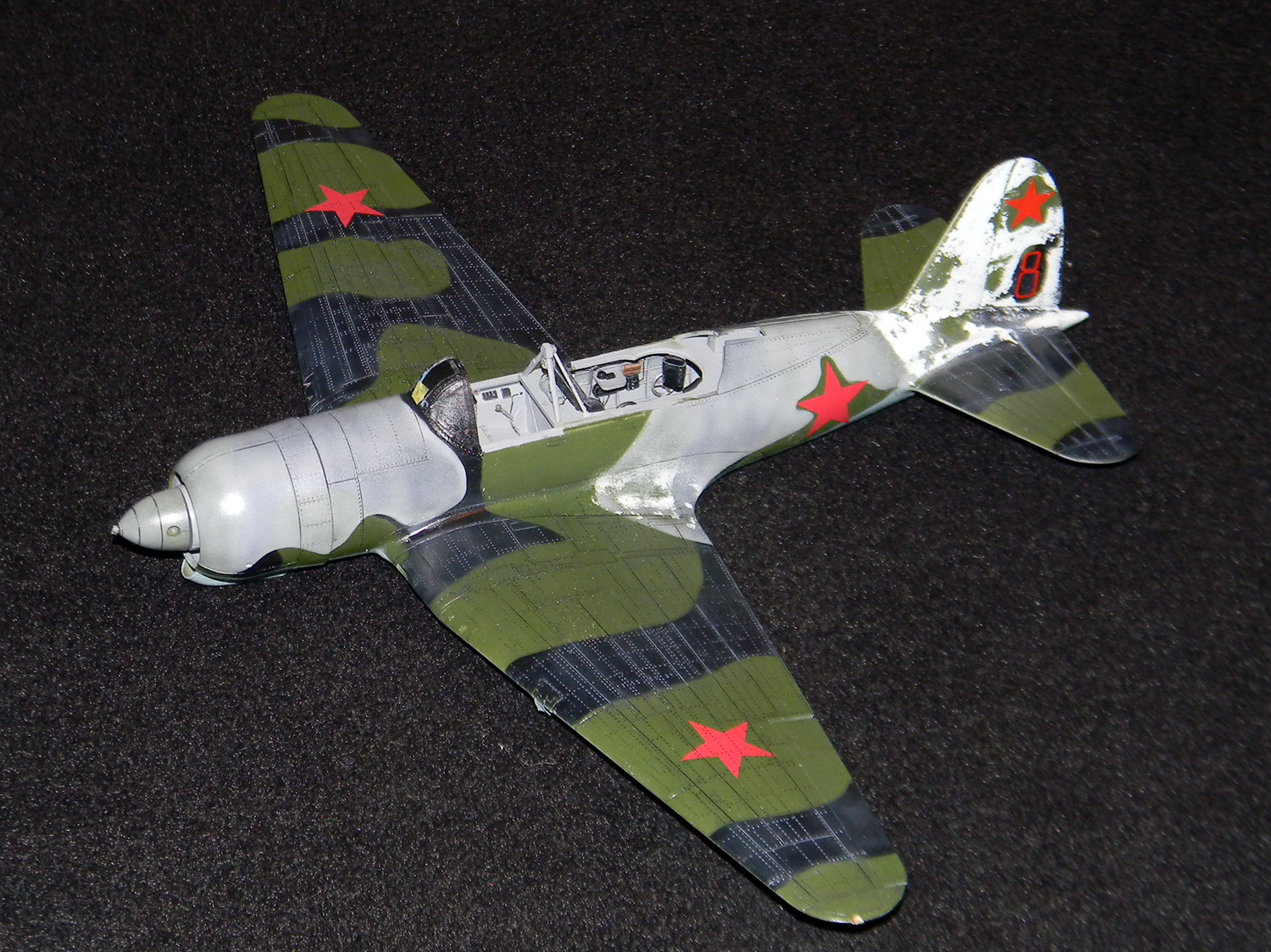

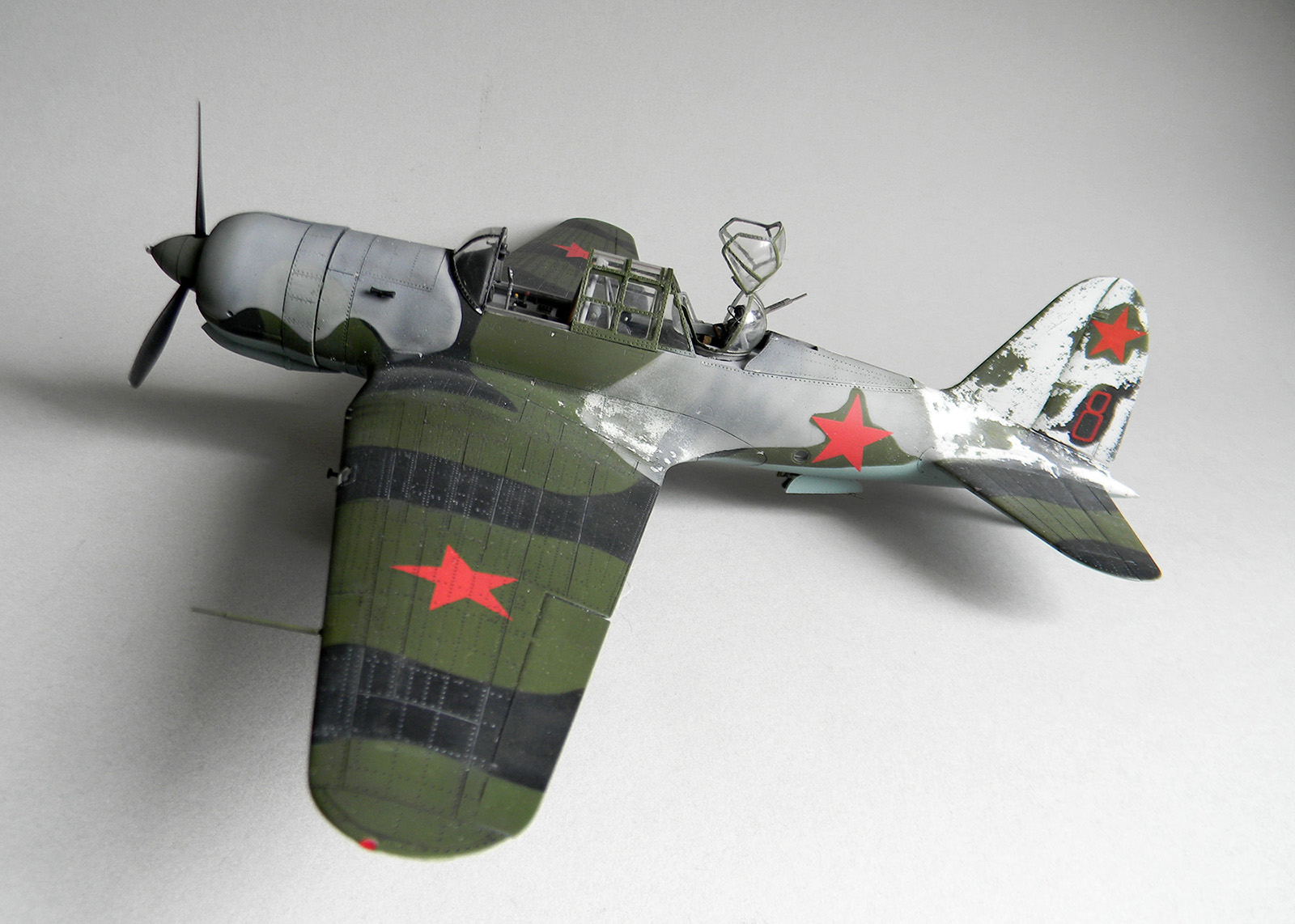

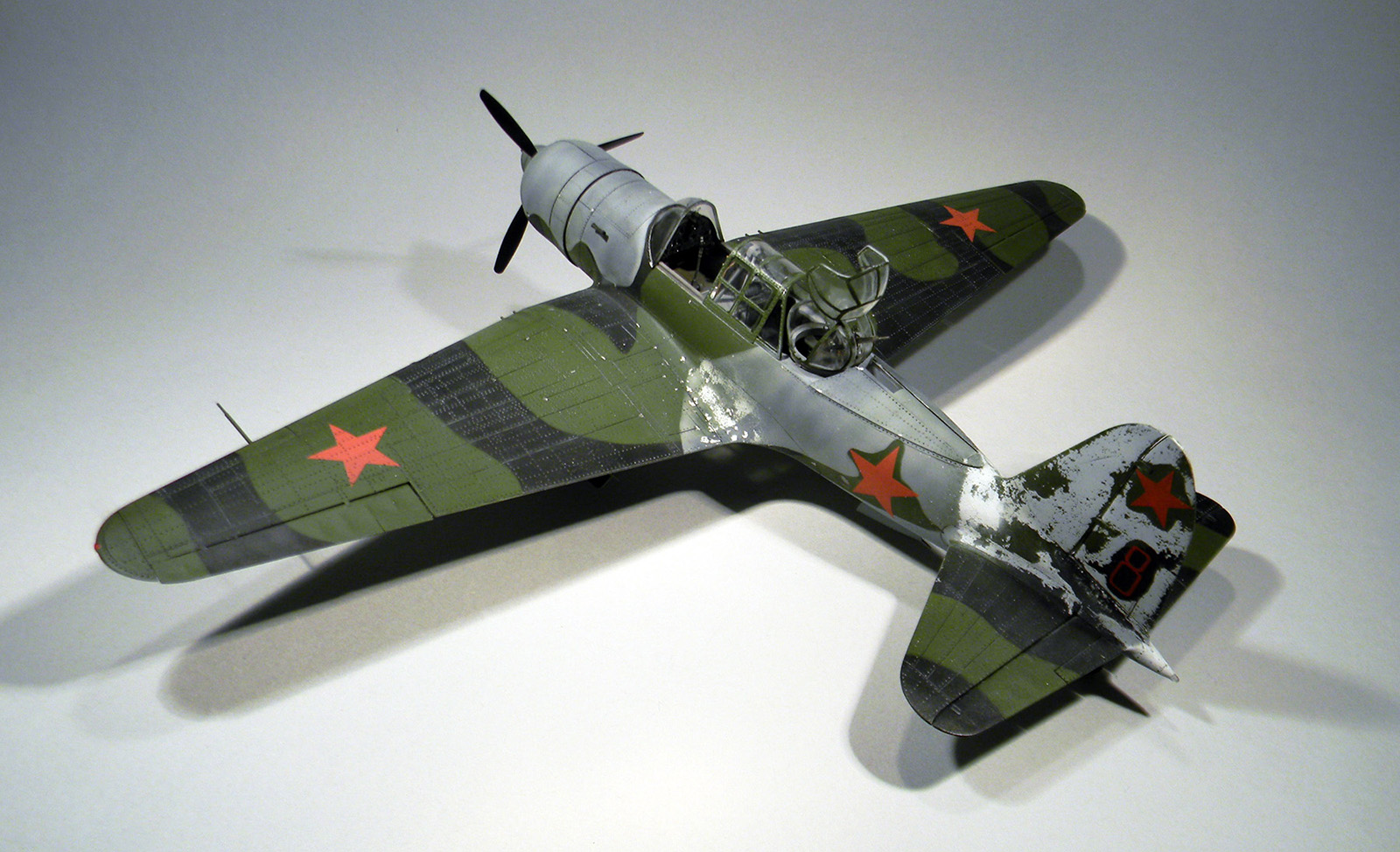

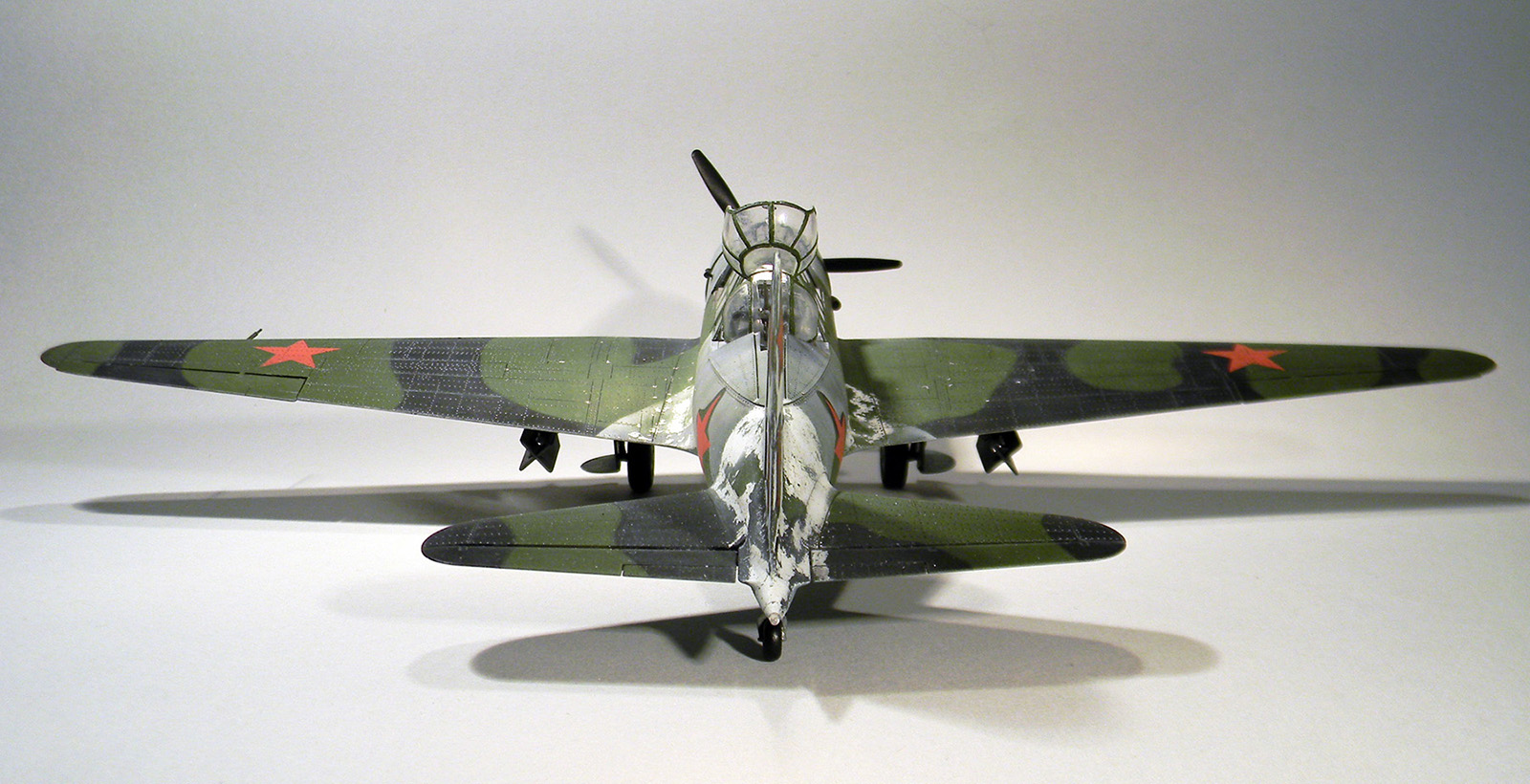

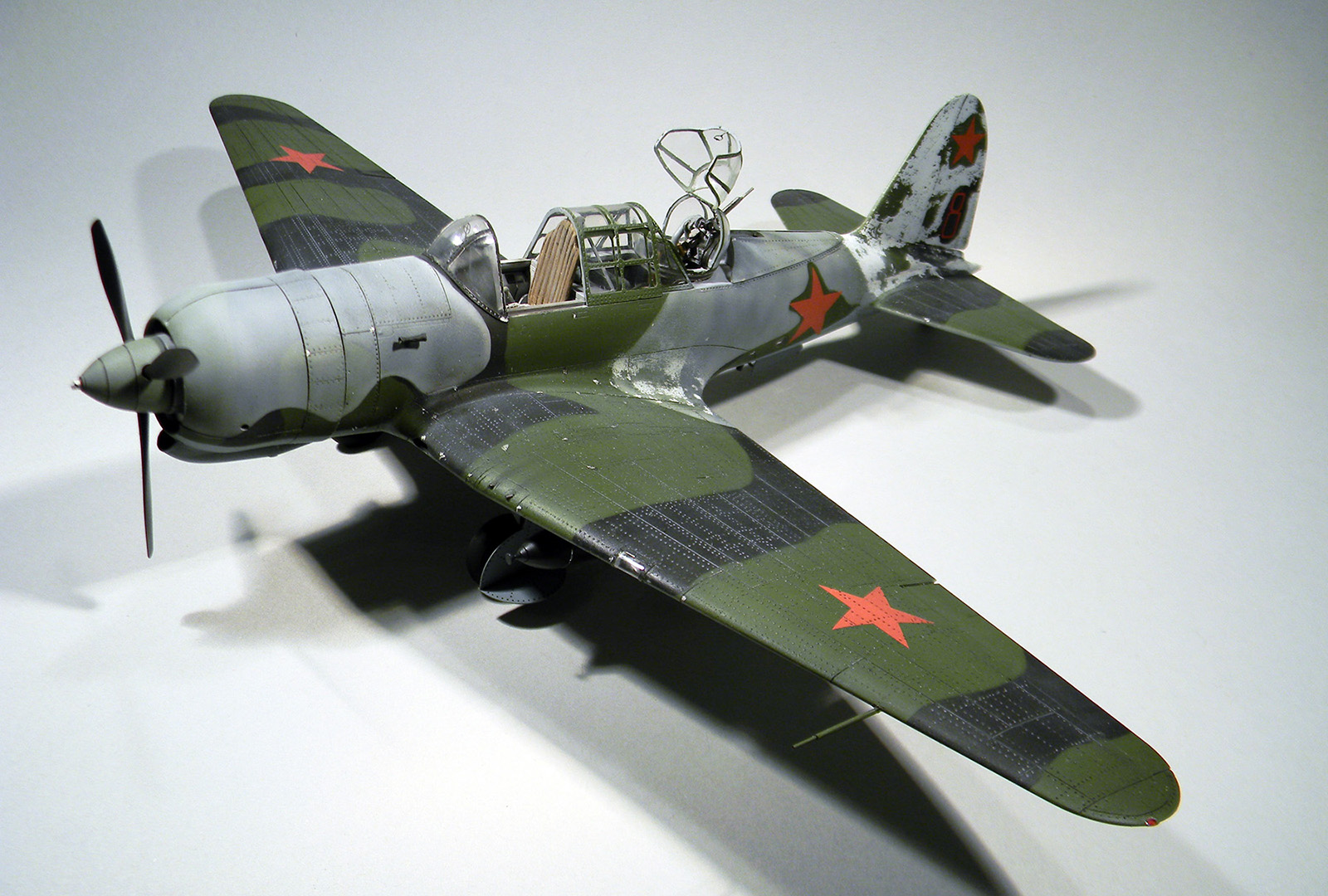

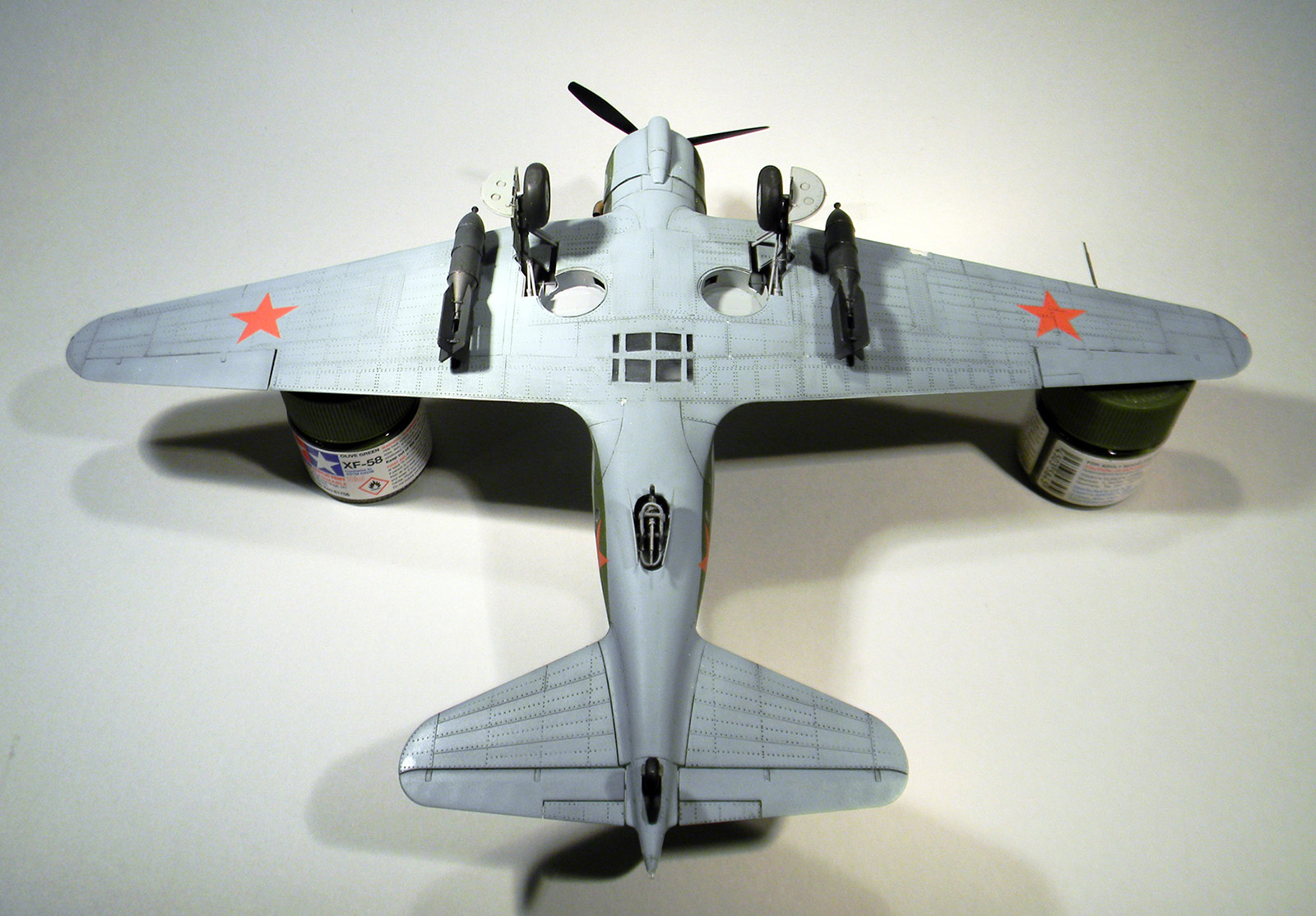

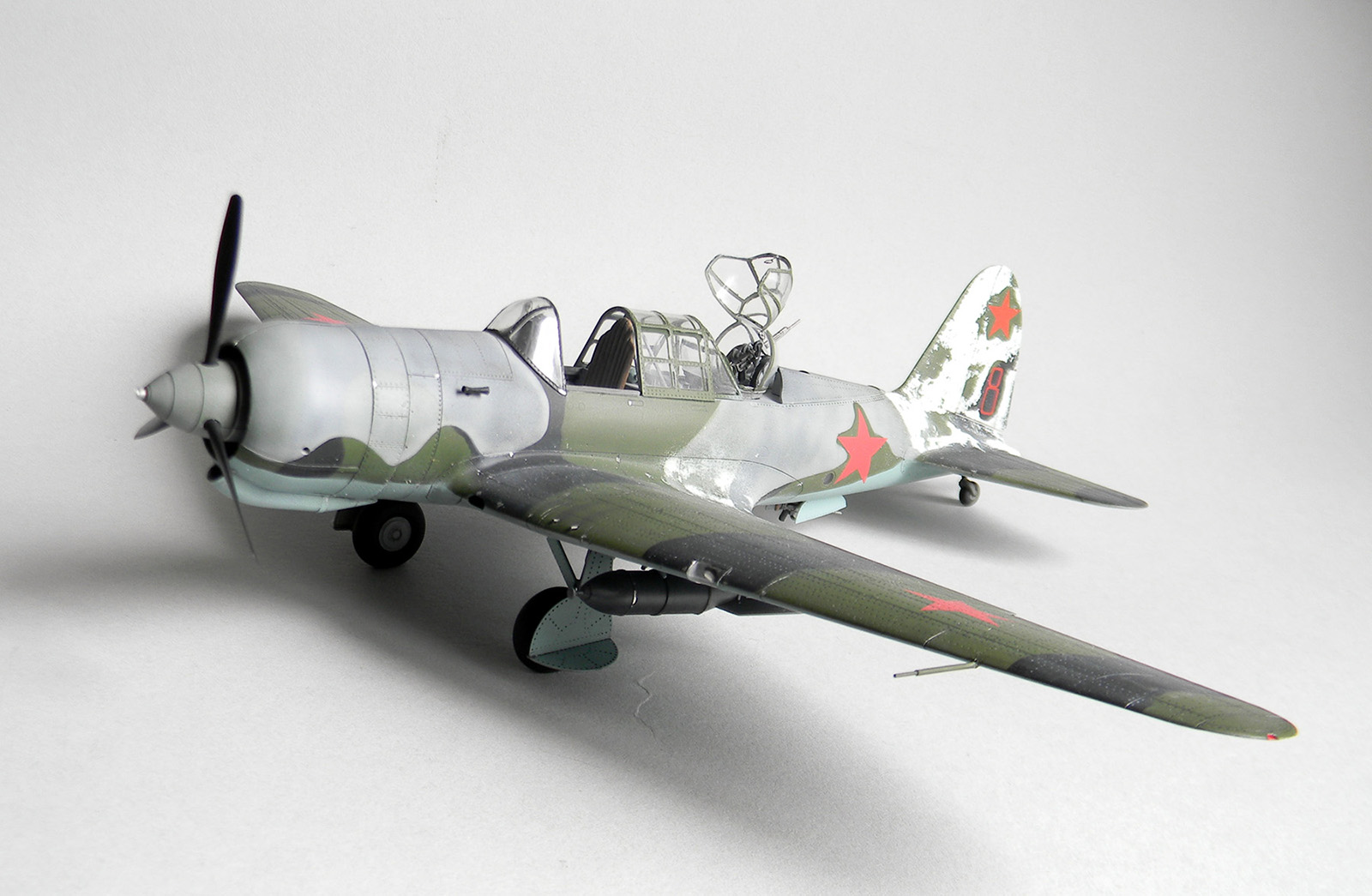

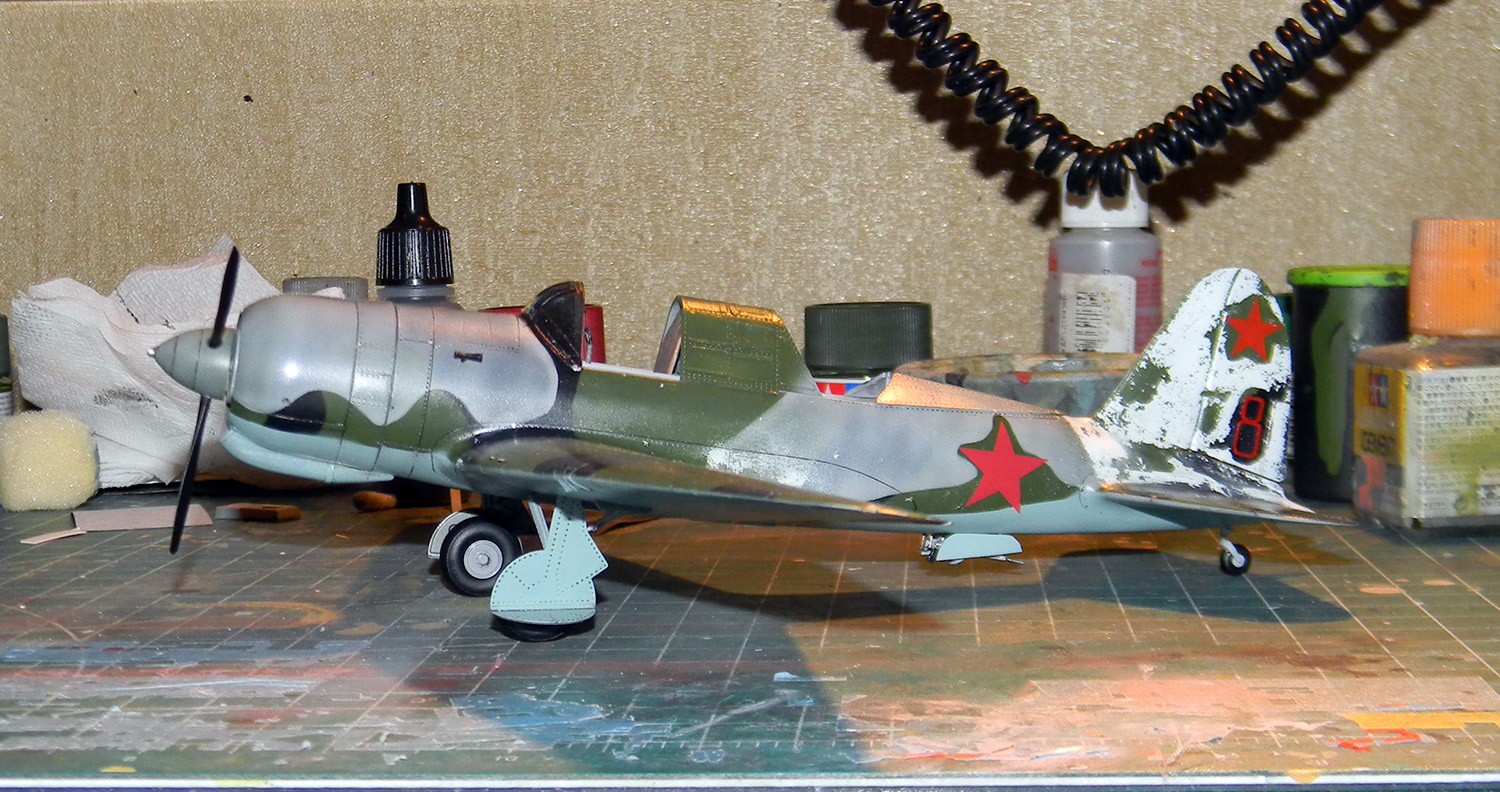

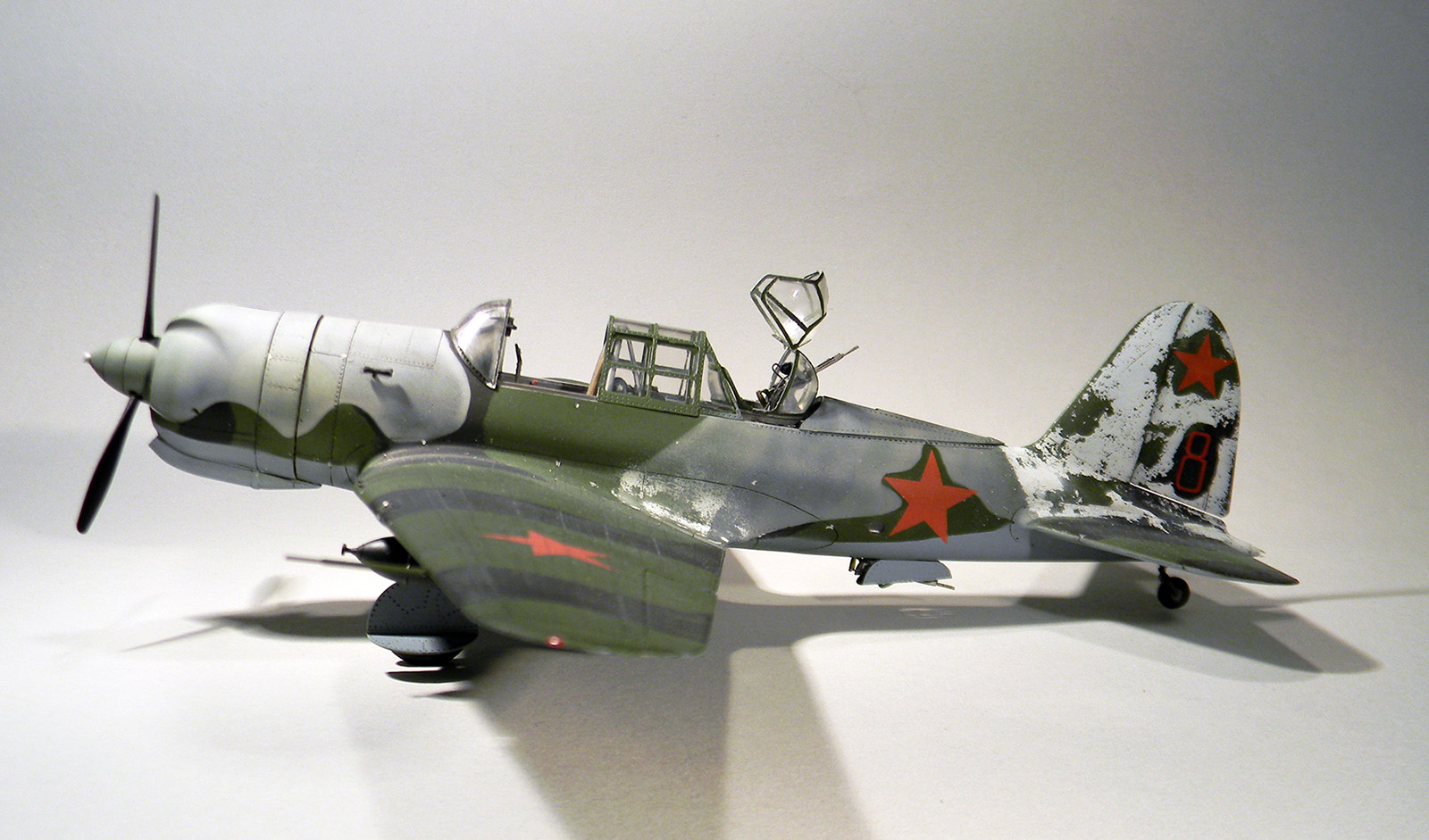

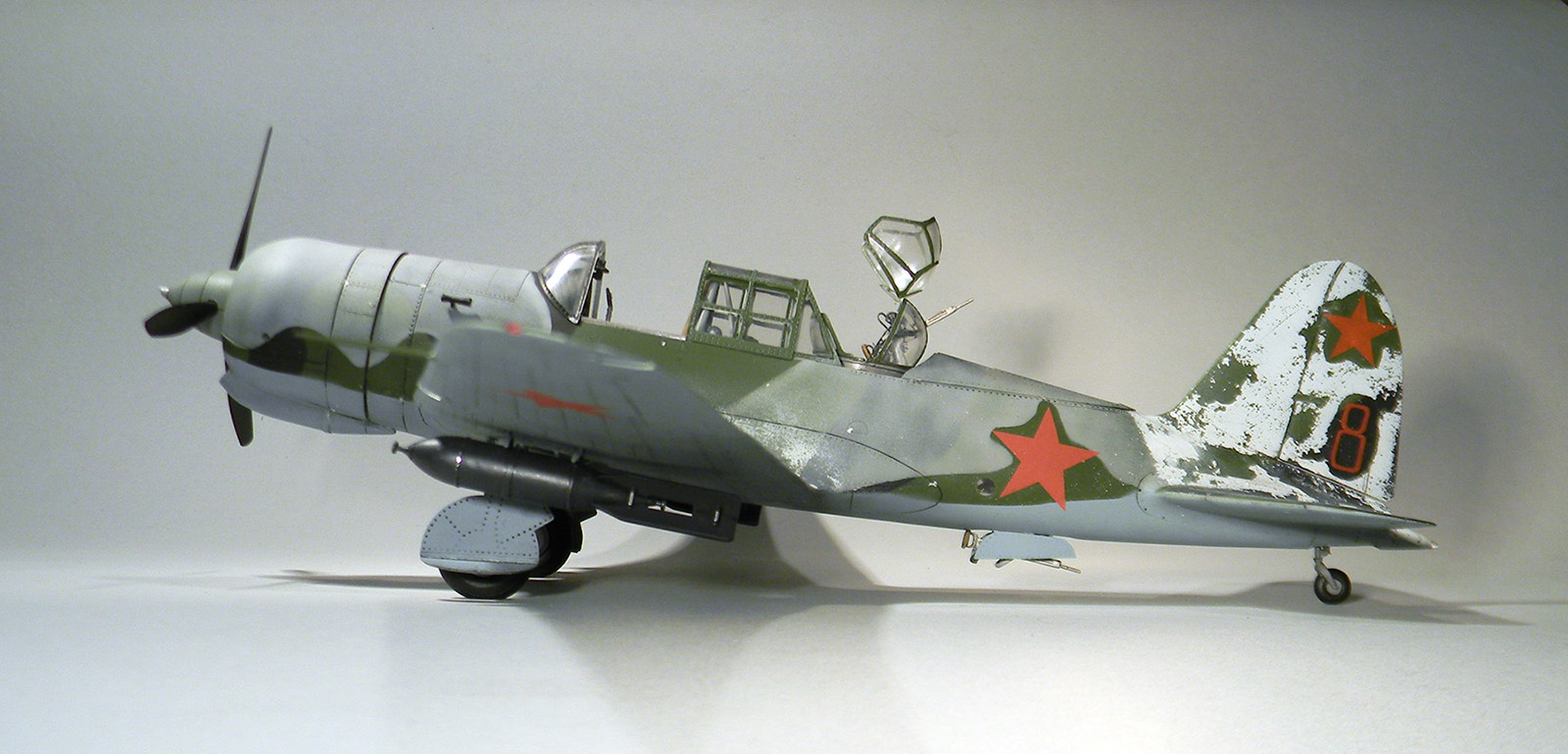

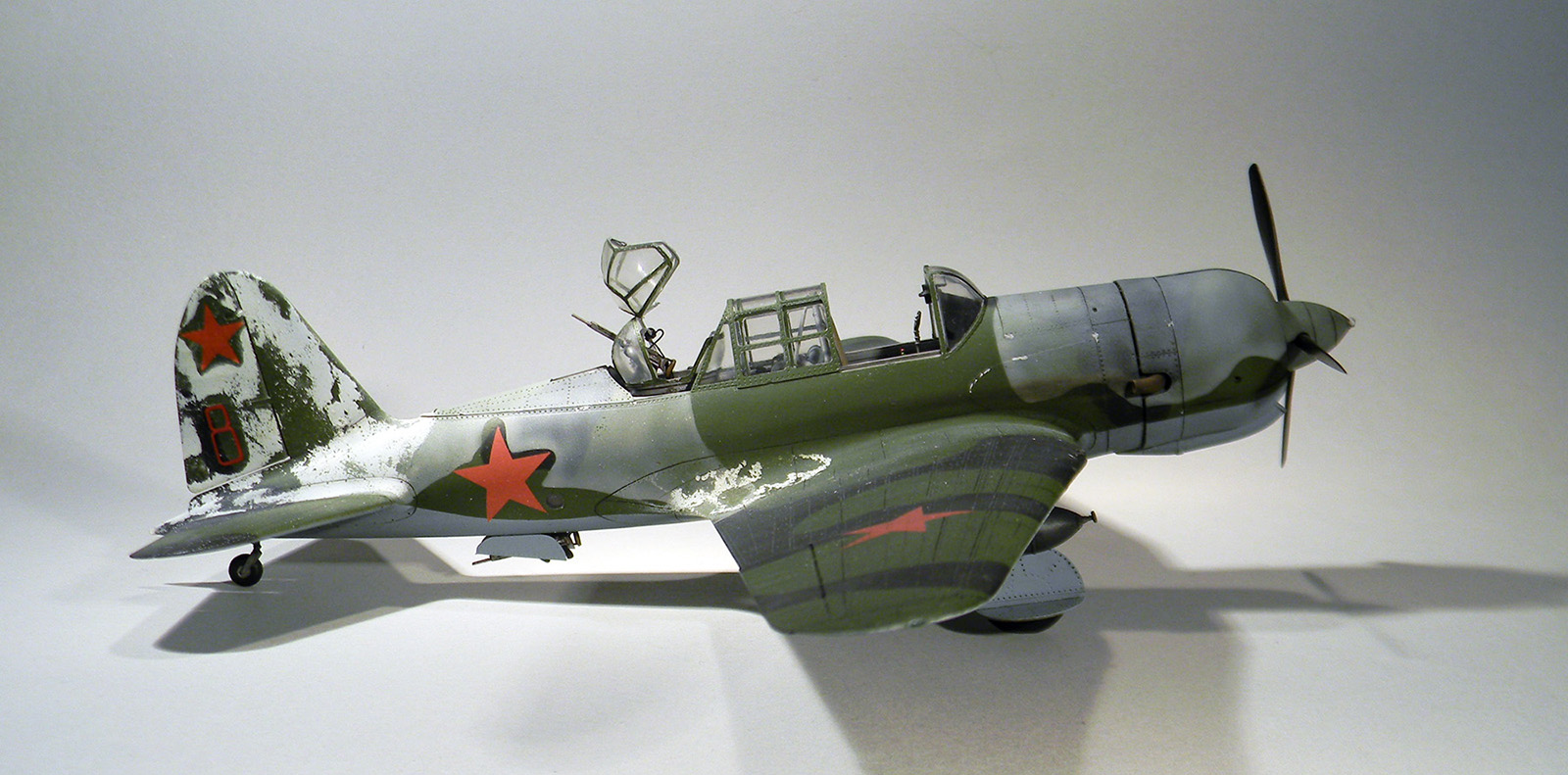

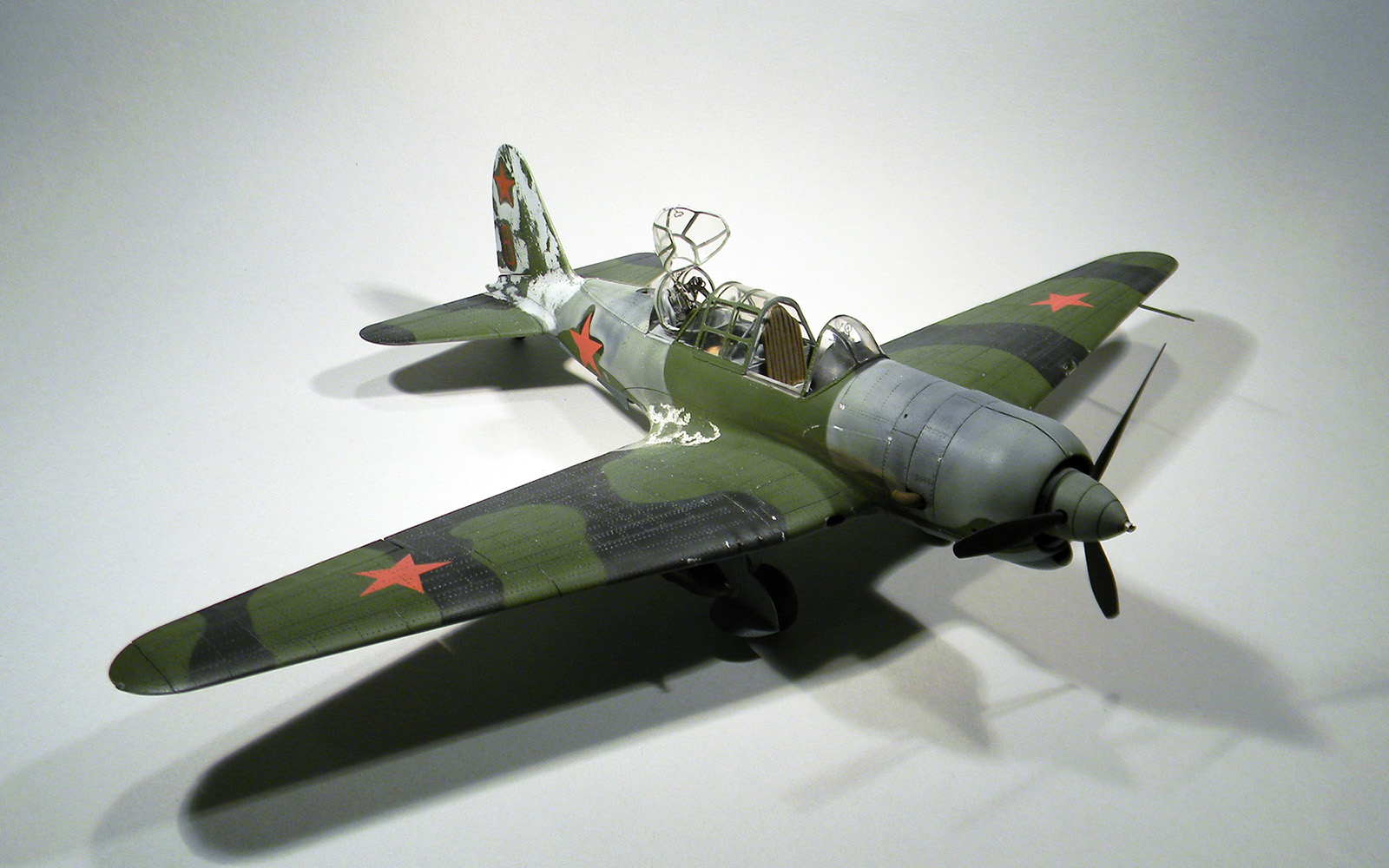

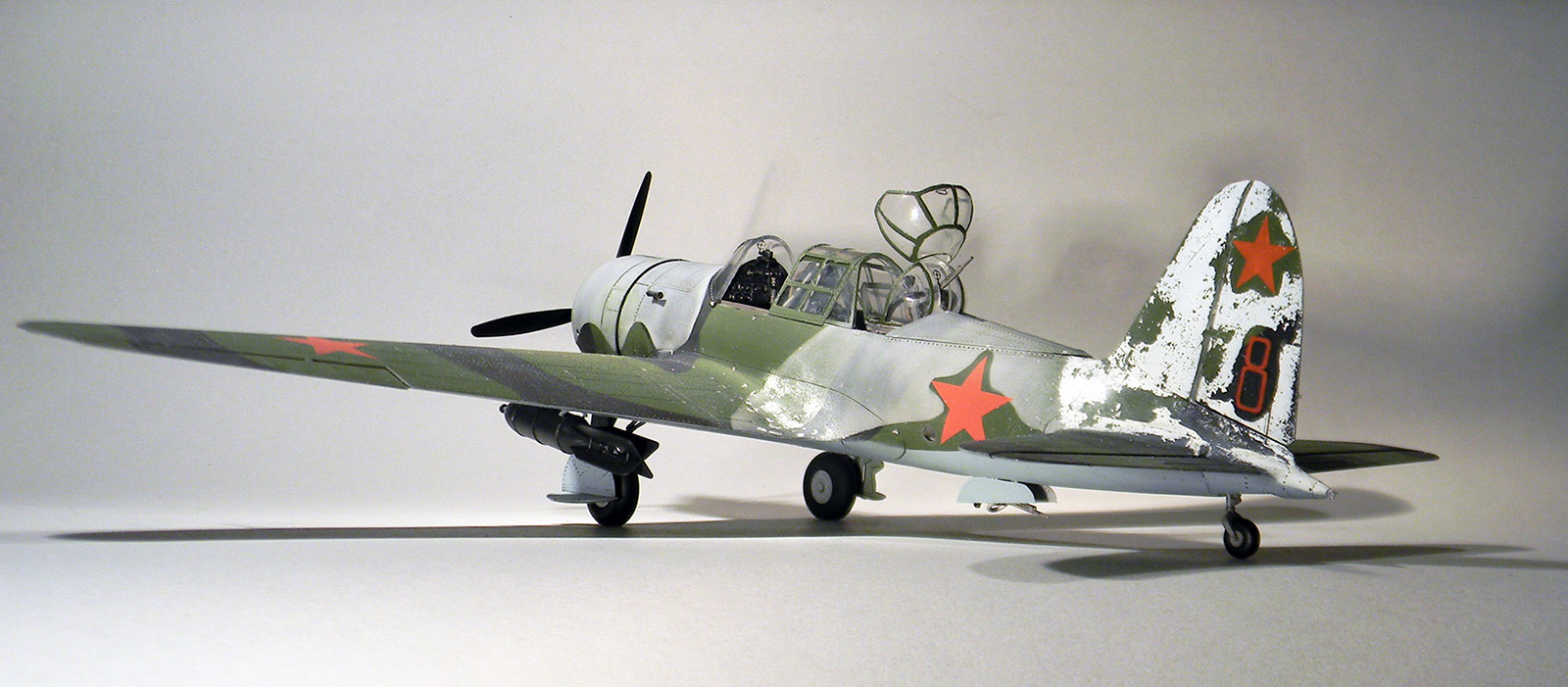

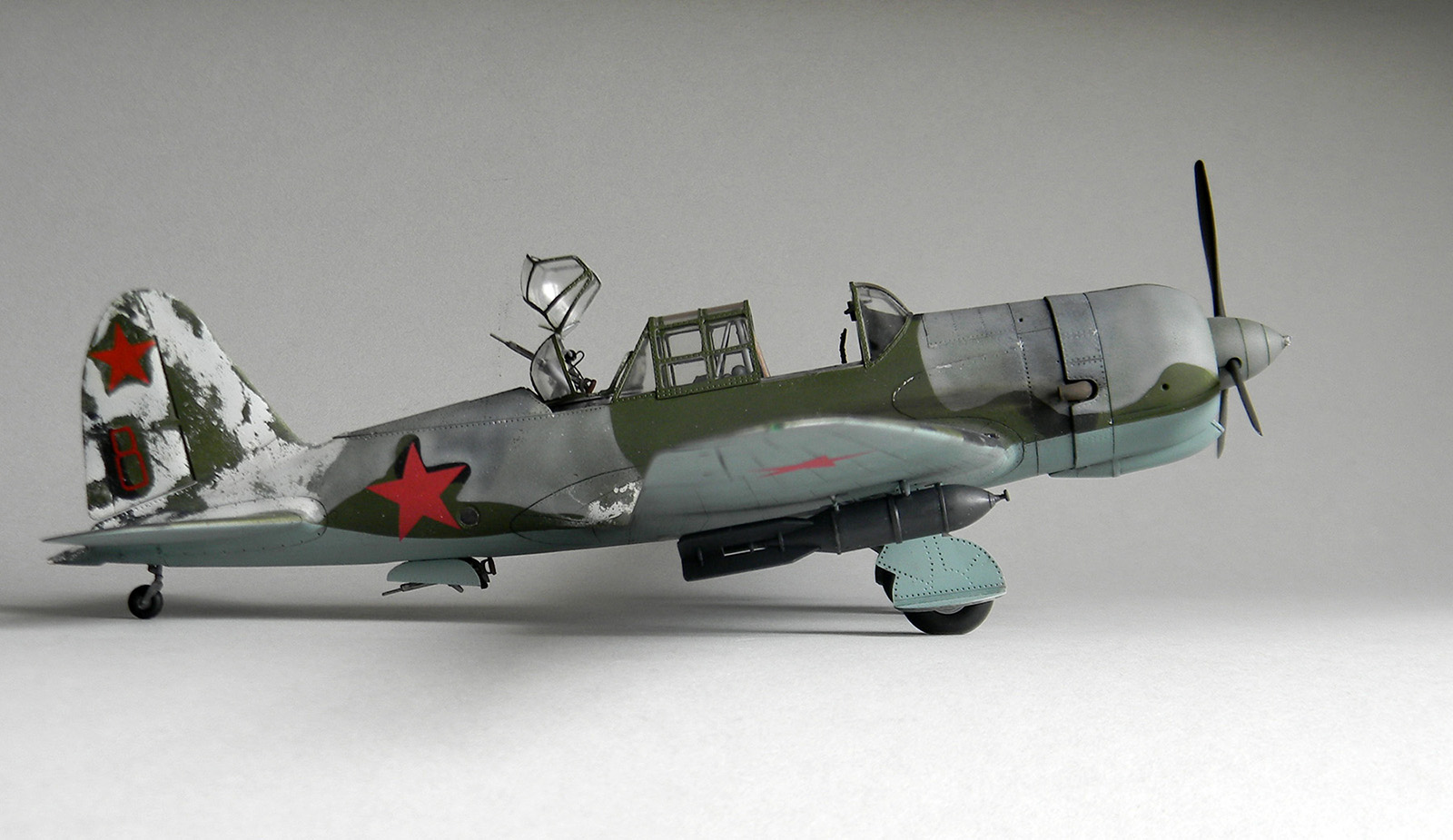

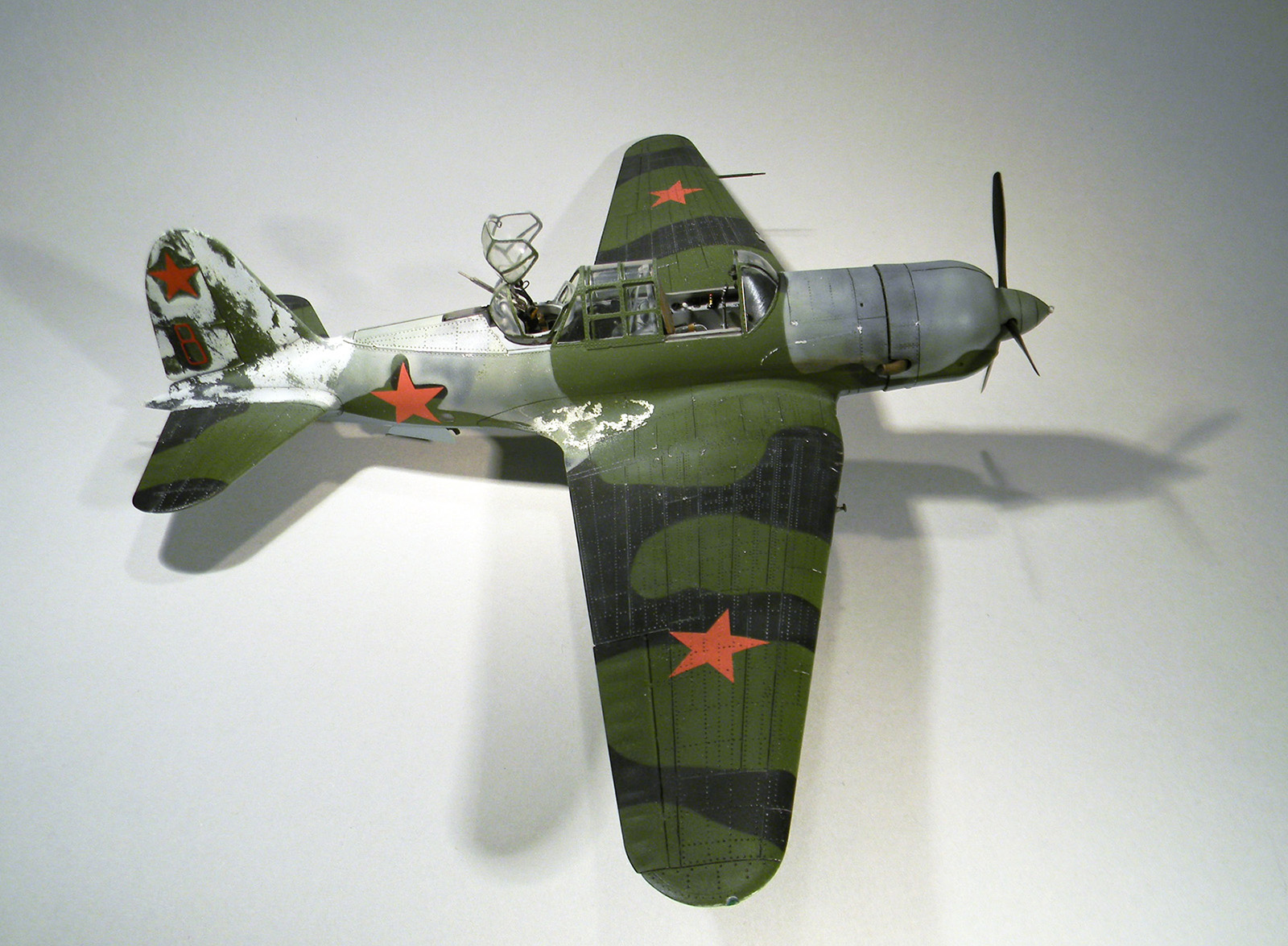

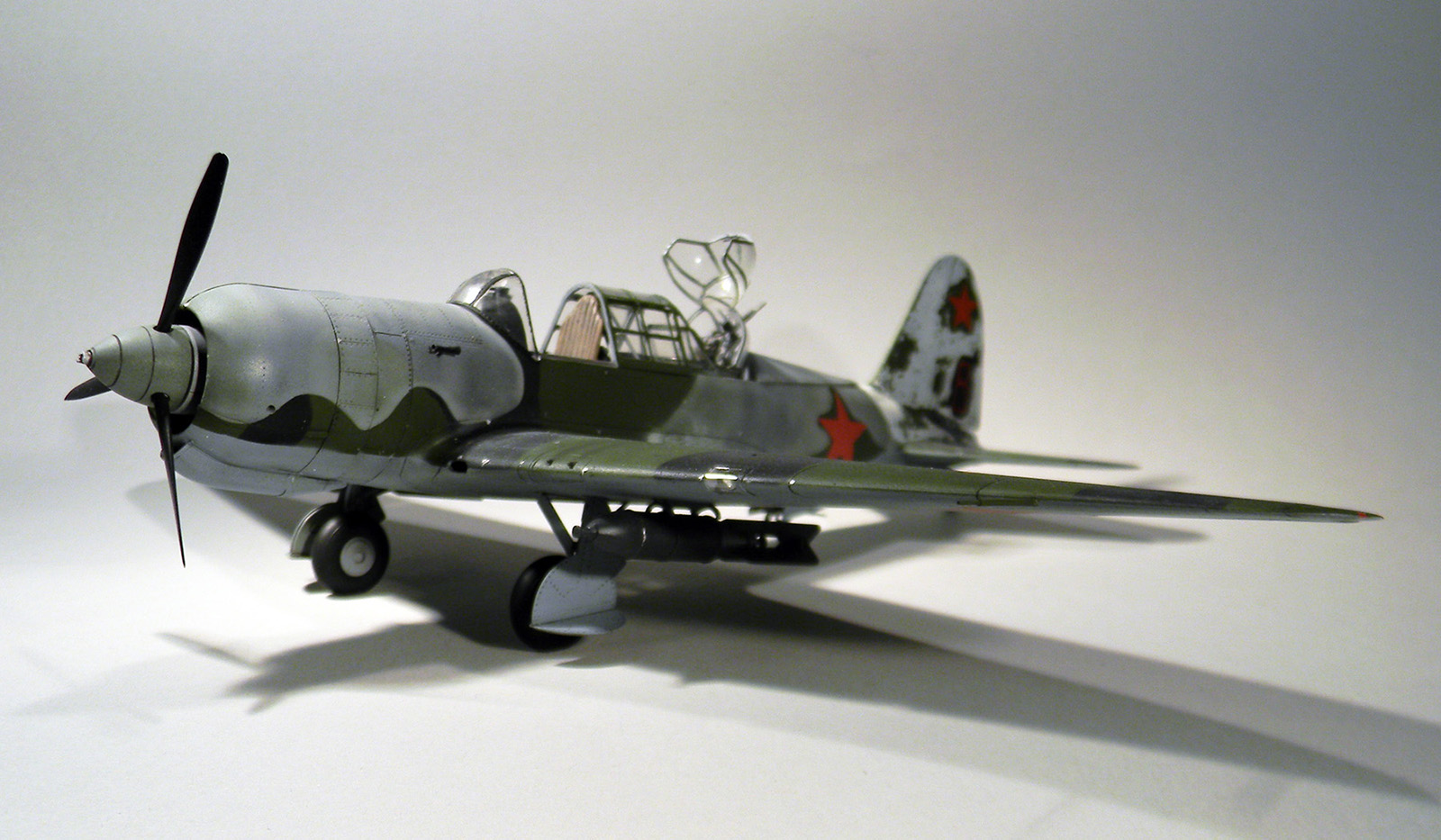

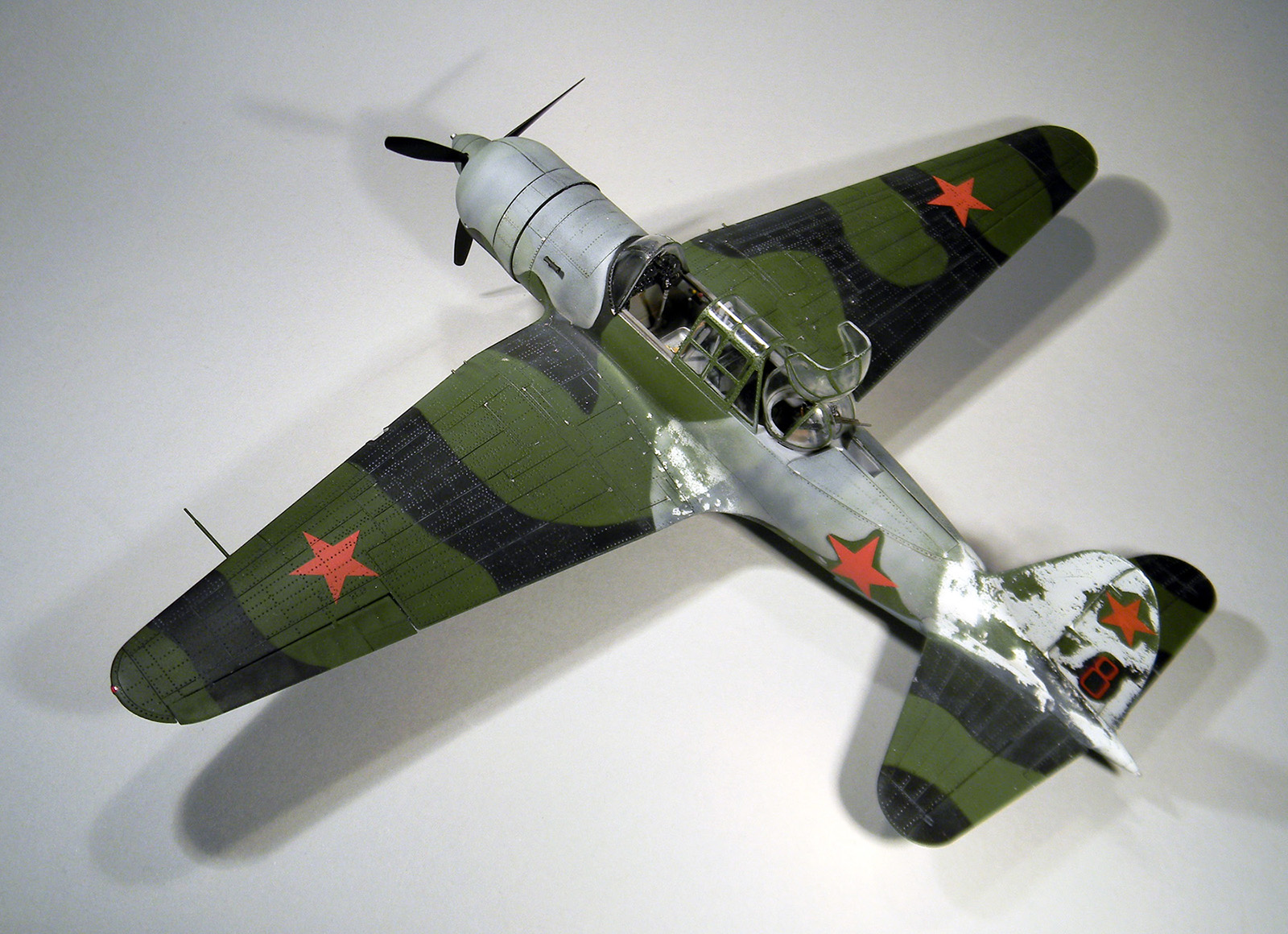

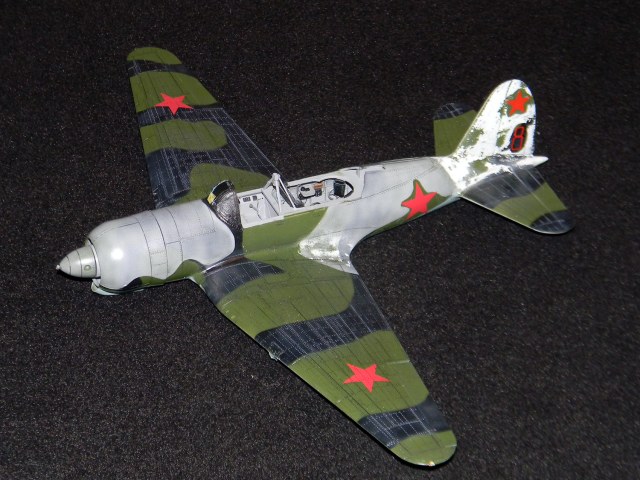

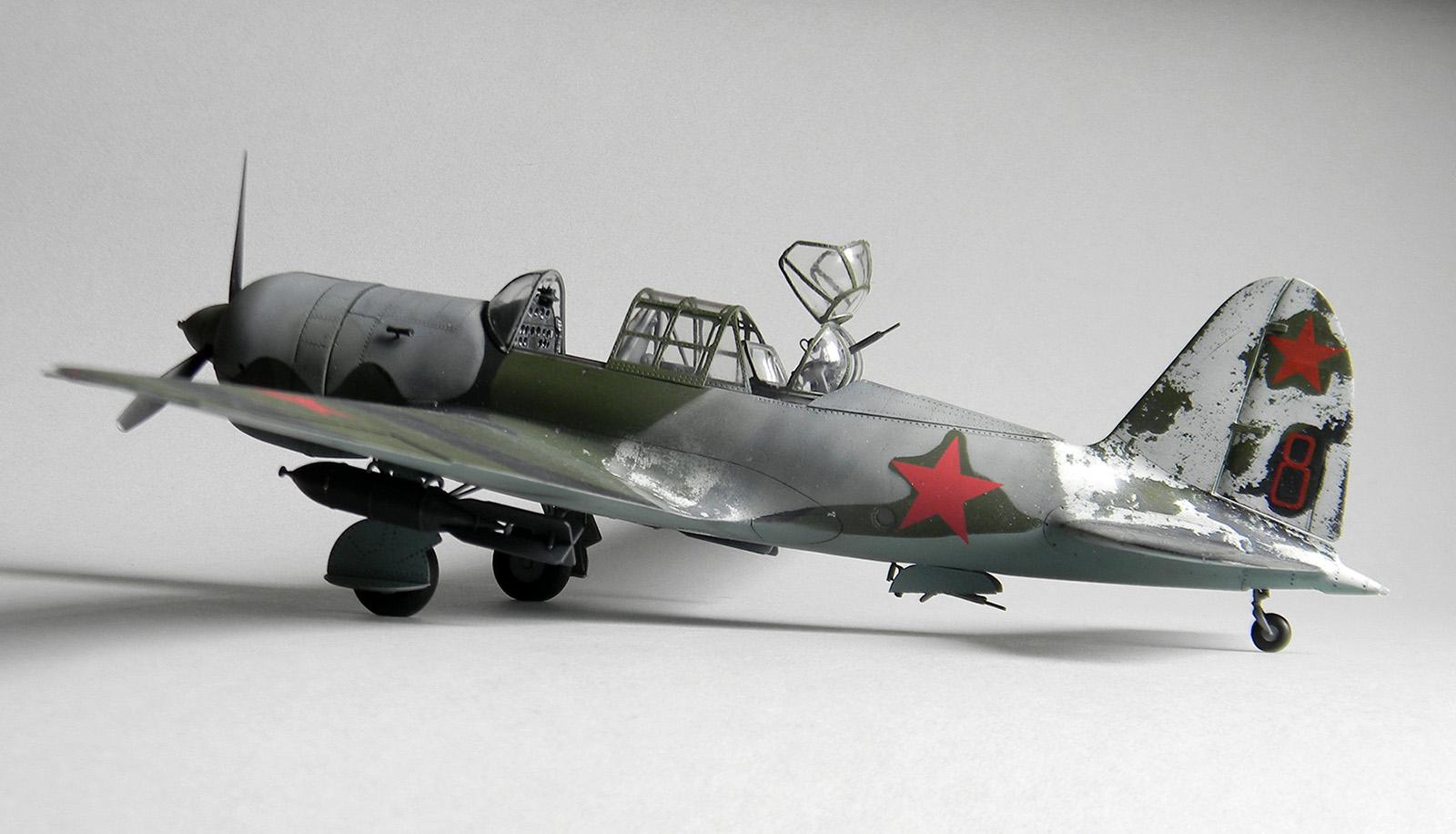

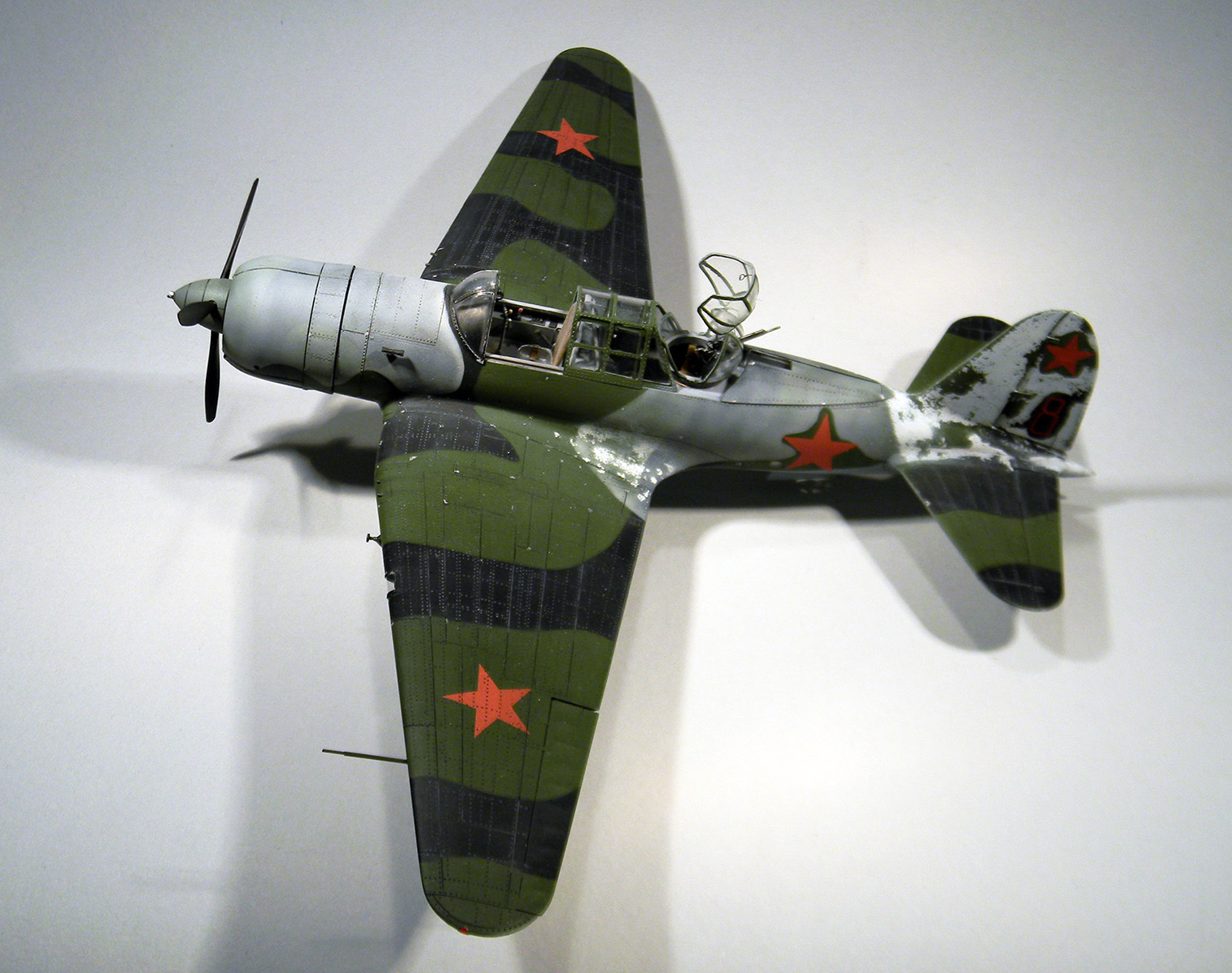

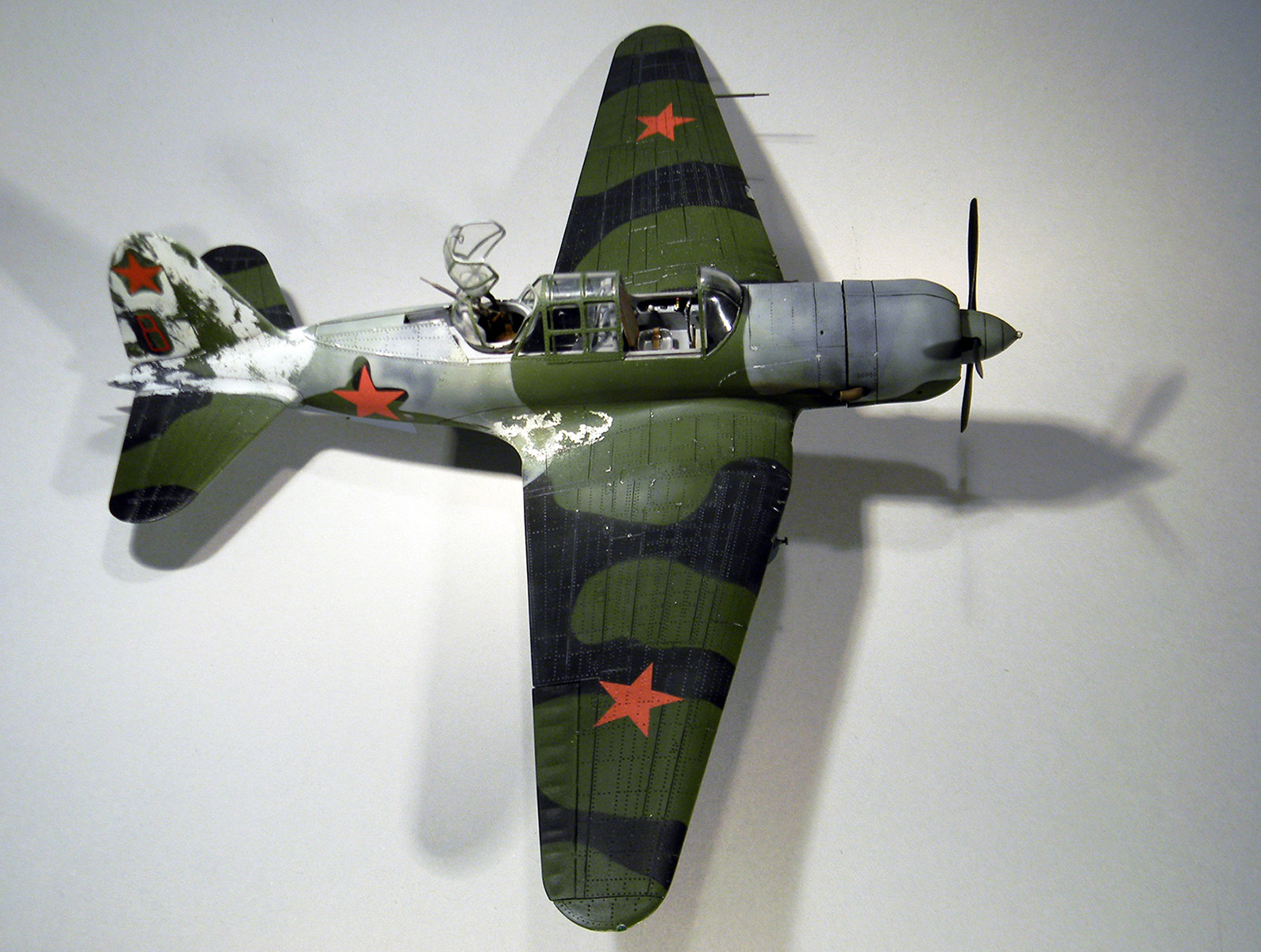

В качестве прототипа для окраски был выбран самолет из 288 бап, заснятый на кинохронику зимой 1941-42 годов и несущий очень интересный окрас. Судя по всему изначально он был окрашен не по стандартной схеме (белая смываемая краска только на хвосте), а ею покрасили весь фюзеляж. Увидев это начальство пришло в ужас и приказало смыть краску. В итоге она смылась, но полупрозрачный налет остался. Причем он стал грязно-белым. А вот на хвосте и на зализах остался облезший белый камуфляж.
Это я и постарался изобразить в меру своих сил.

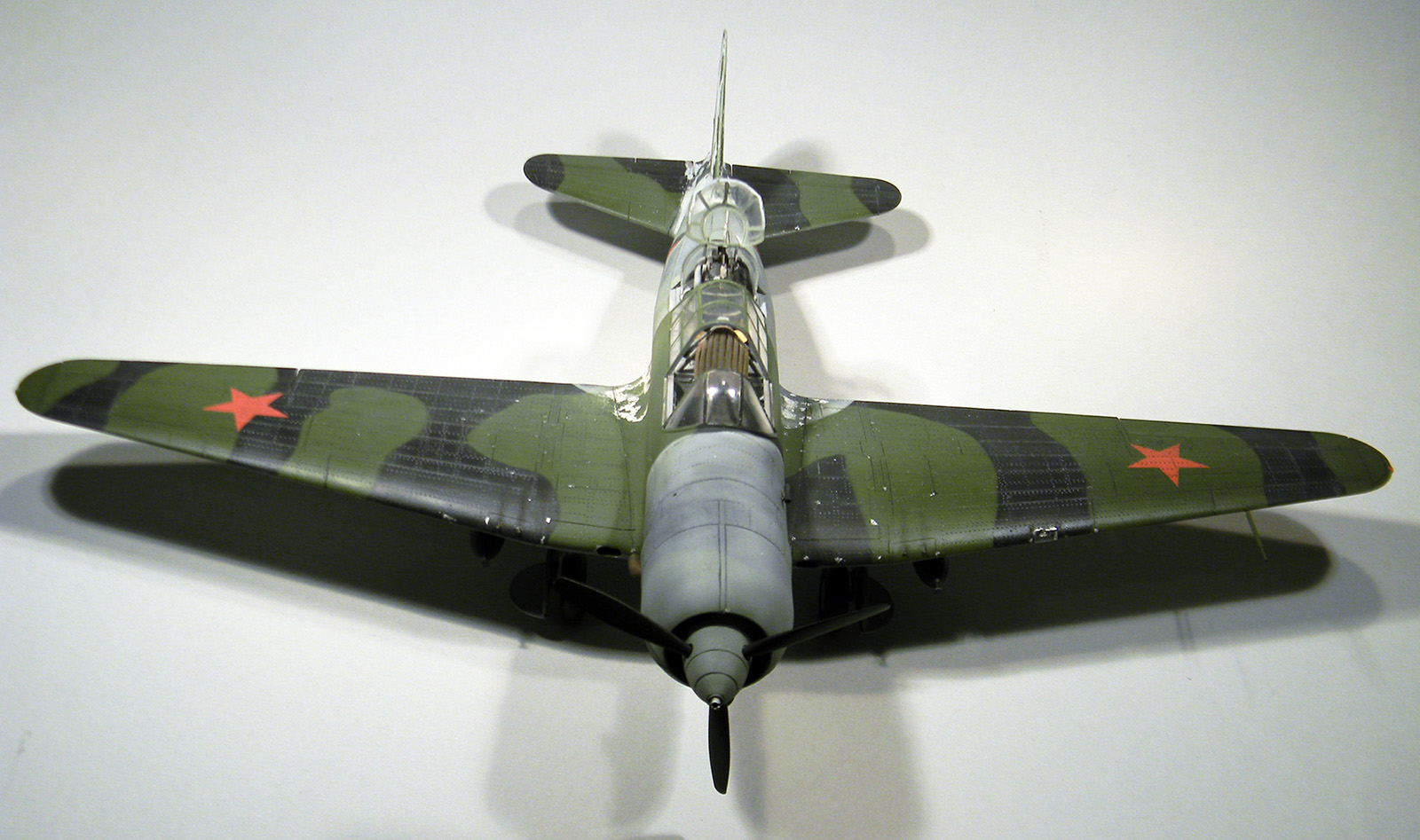

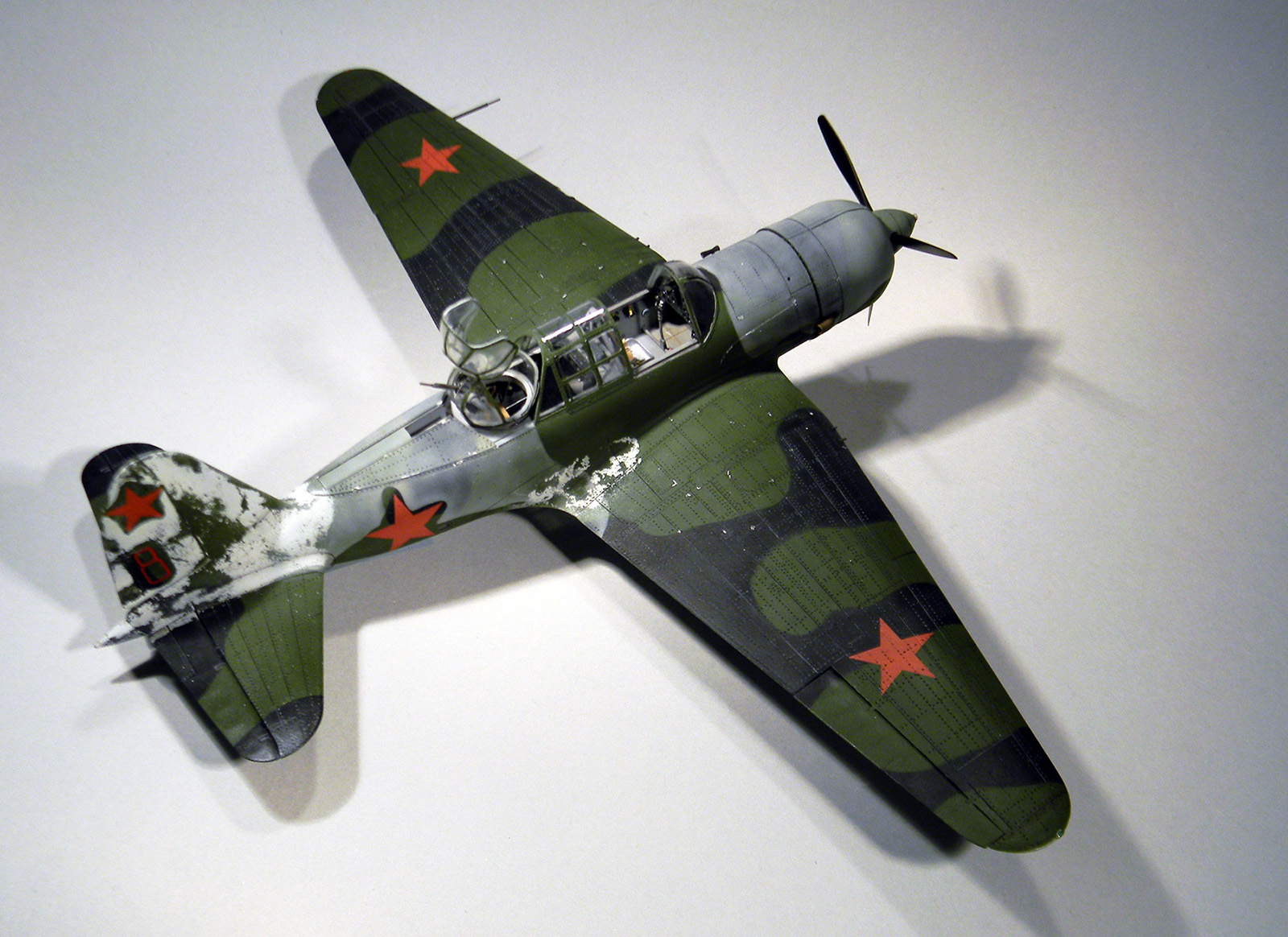

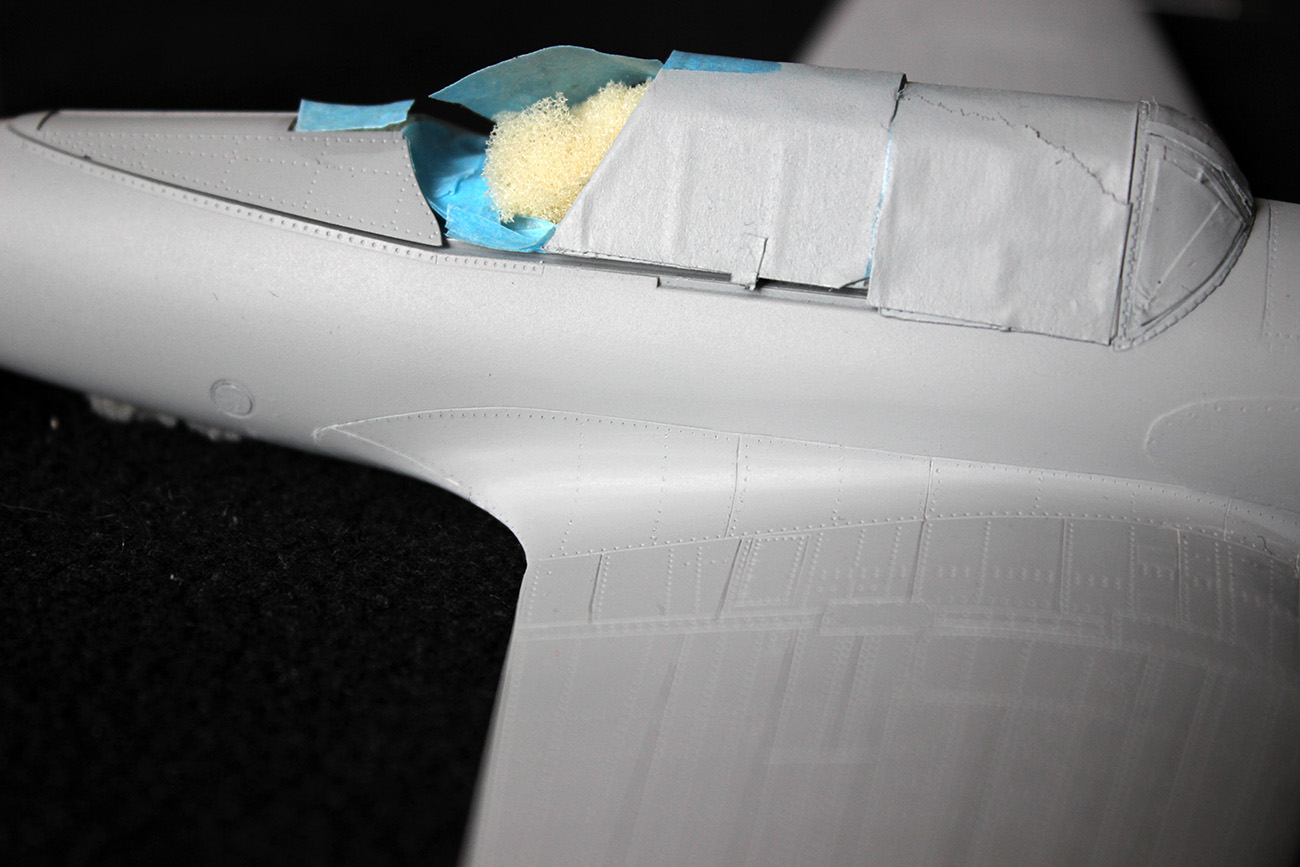

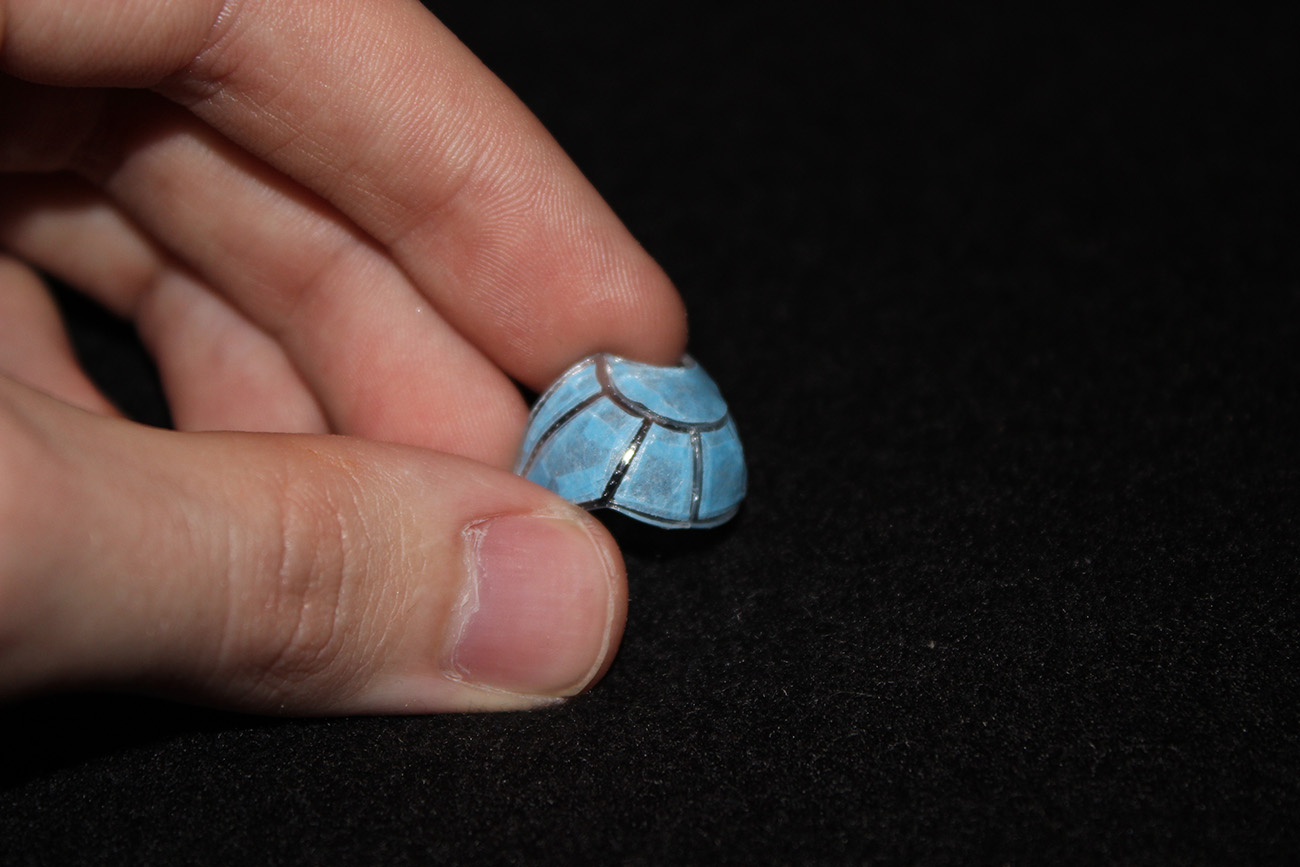

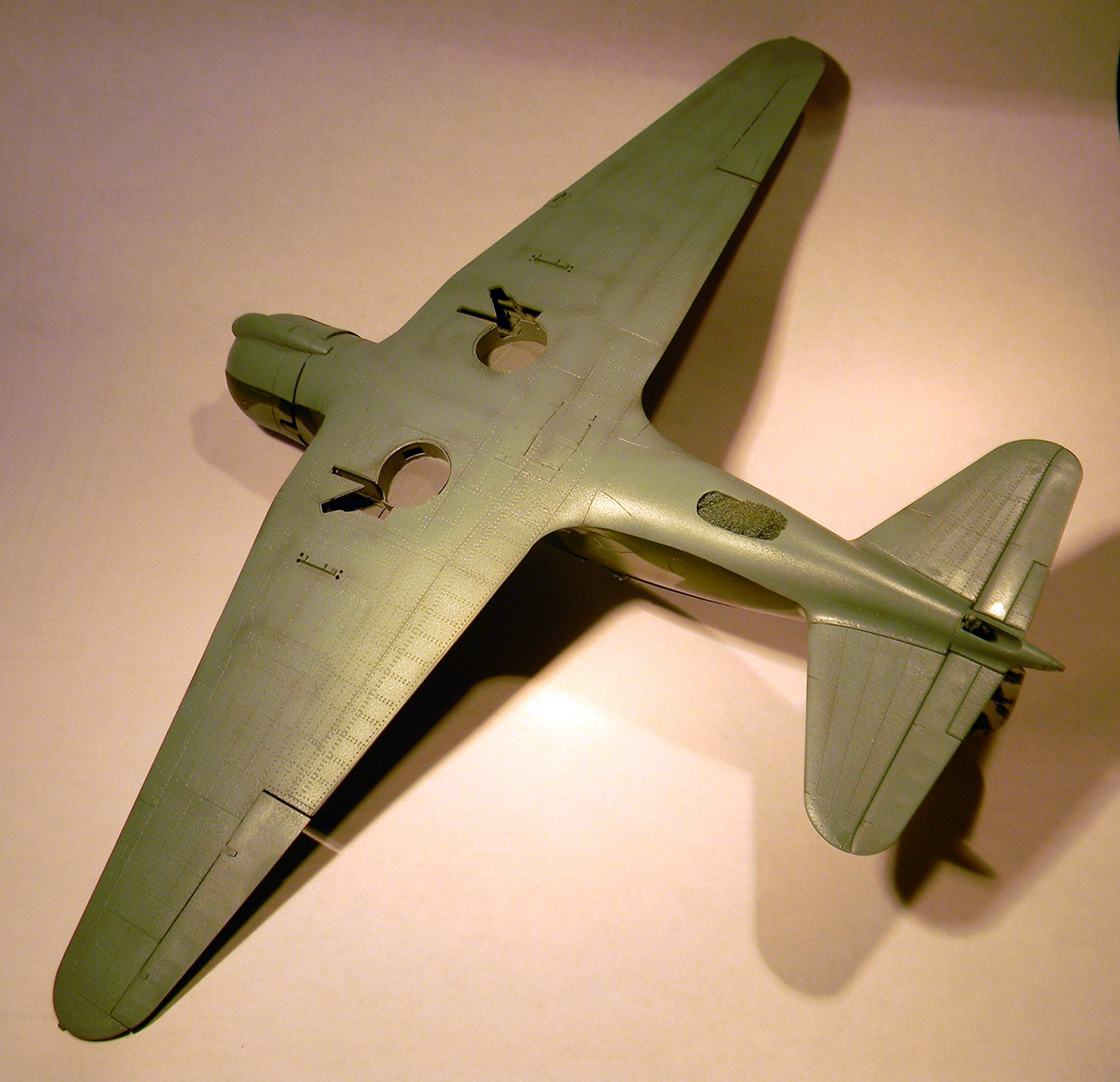

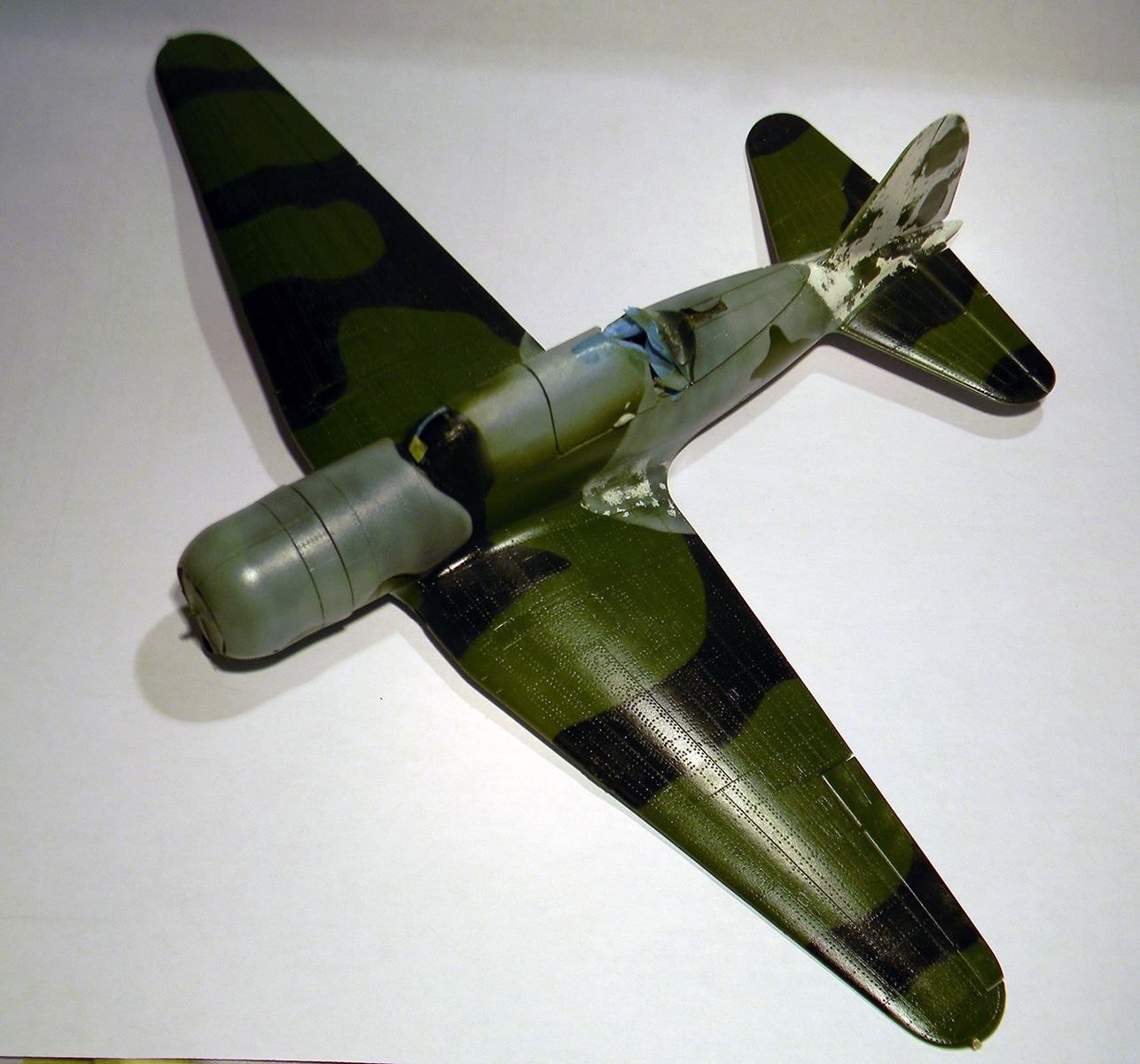

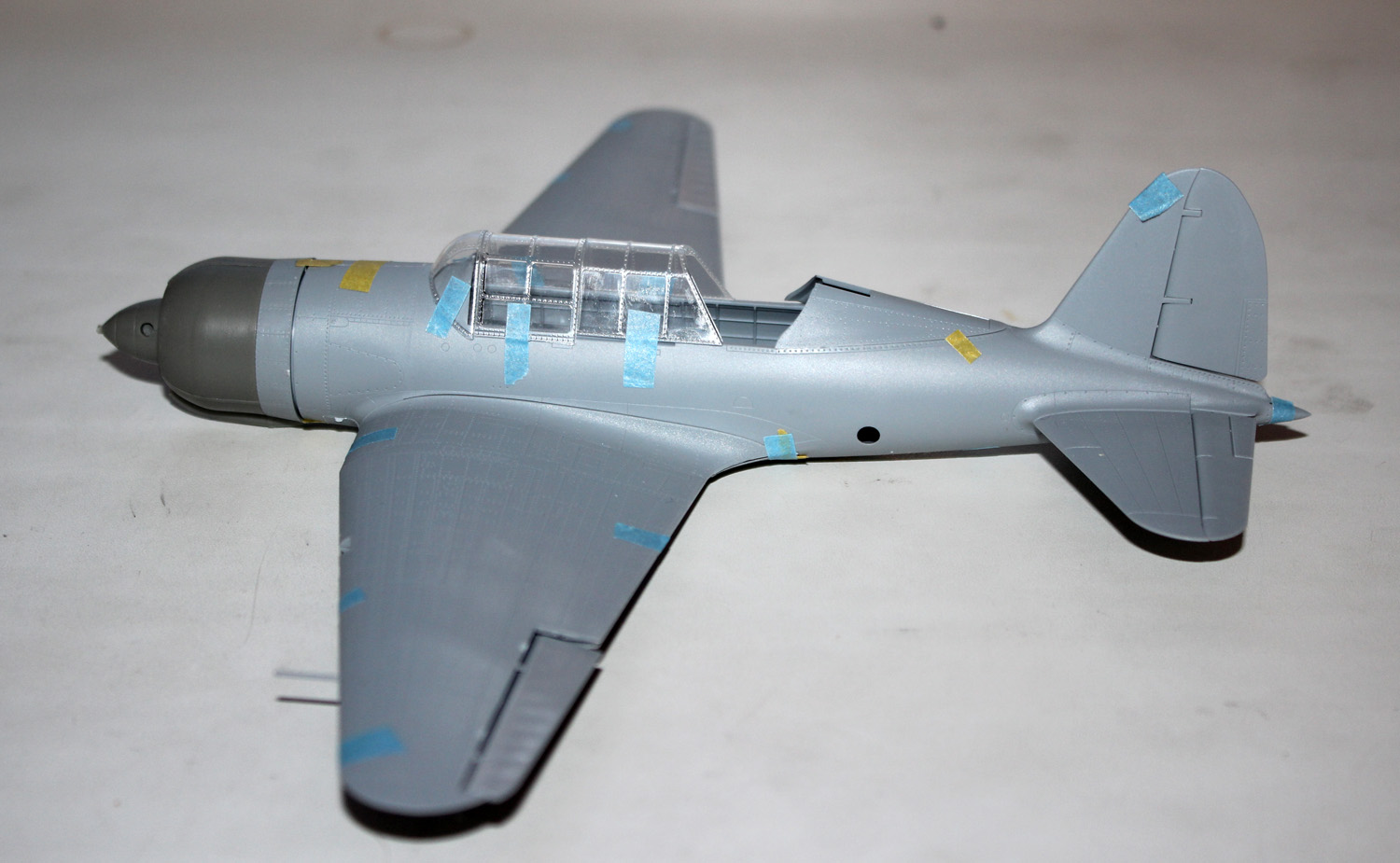

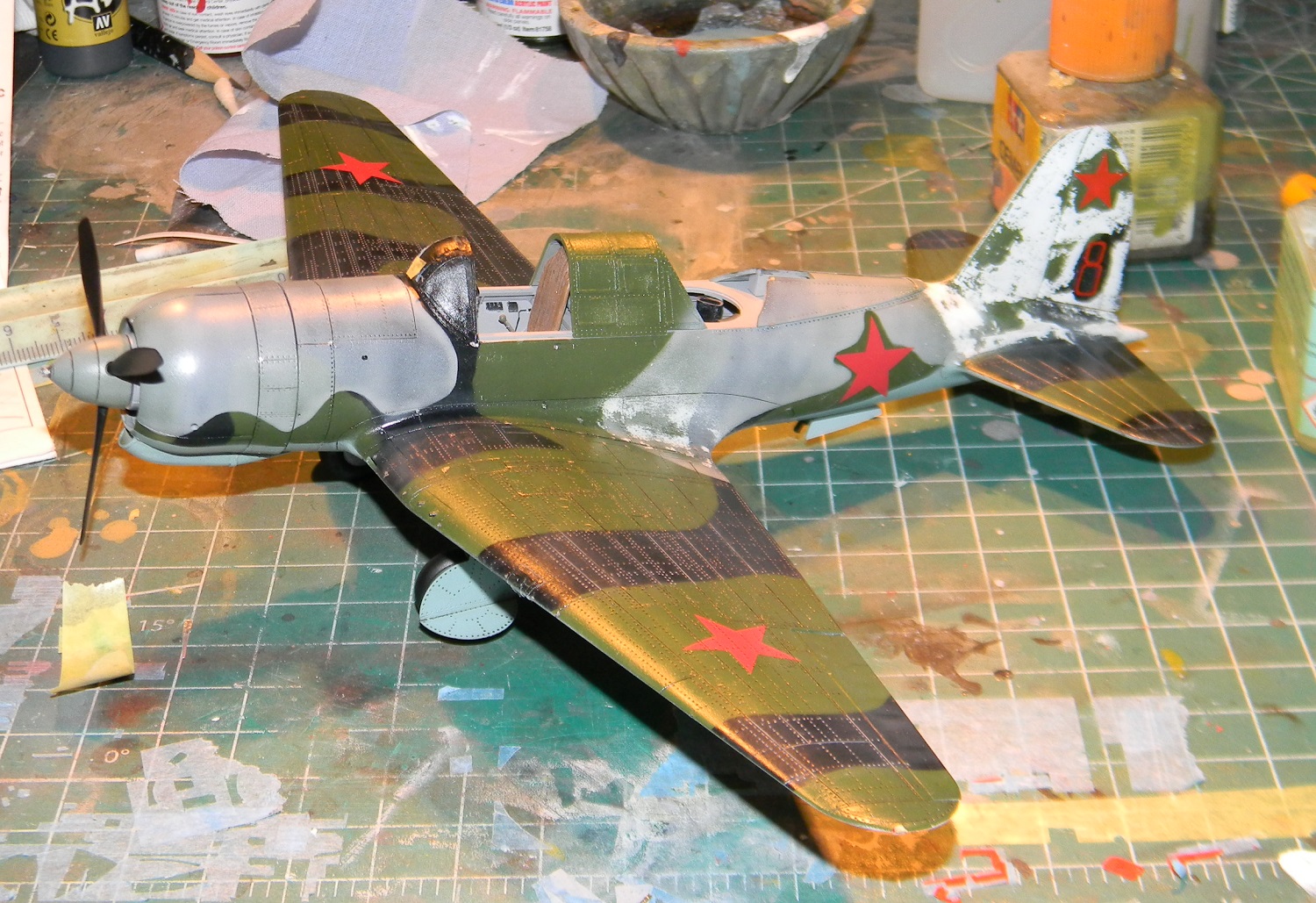

Окраска модели производилась акрилами от Тамии и Звезды(мастер-акрил). Зимний камуфляж на хвосте сделан при помощи лака для волос. Потом футура, декали, смывка, полуматовый финишный лак. Опять же - подробно все описано в ветке по стройке, ссылка на которую выше. Советую ознакомиться.
Про сомнительность звезд на крыле сверху - в курсе, поздно спохватился.

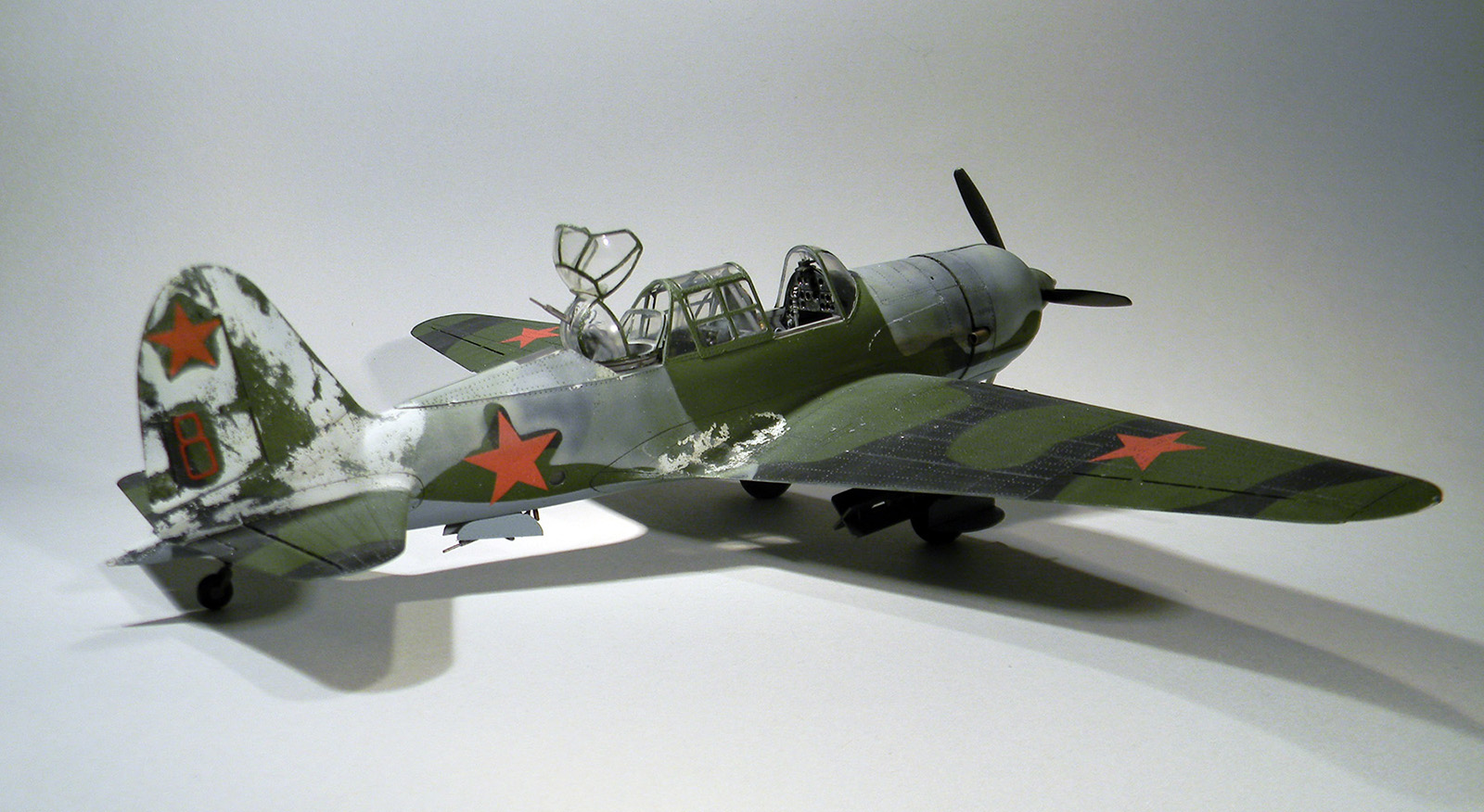

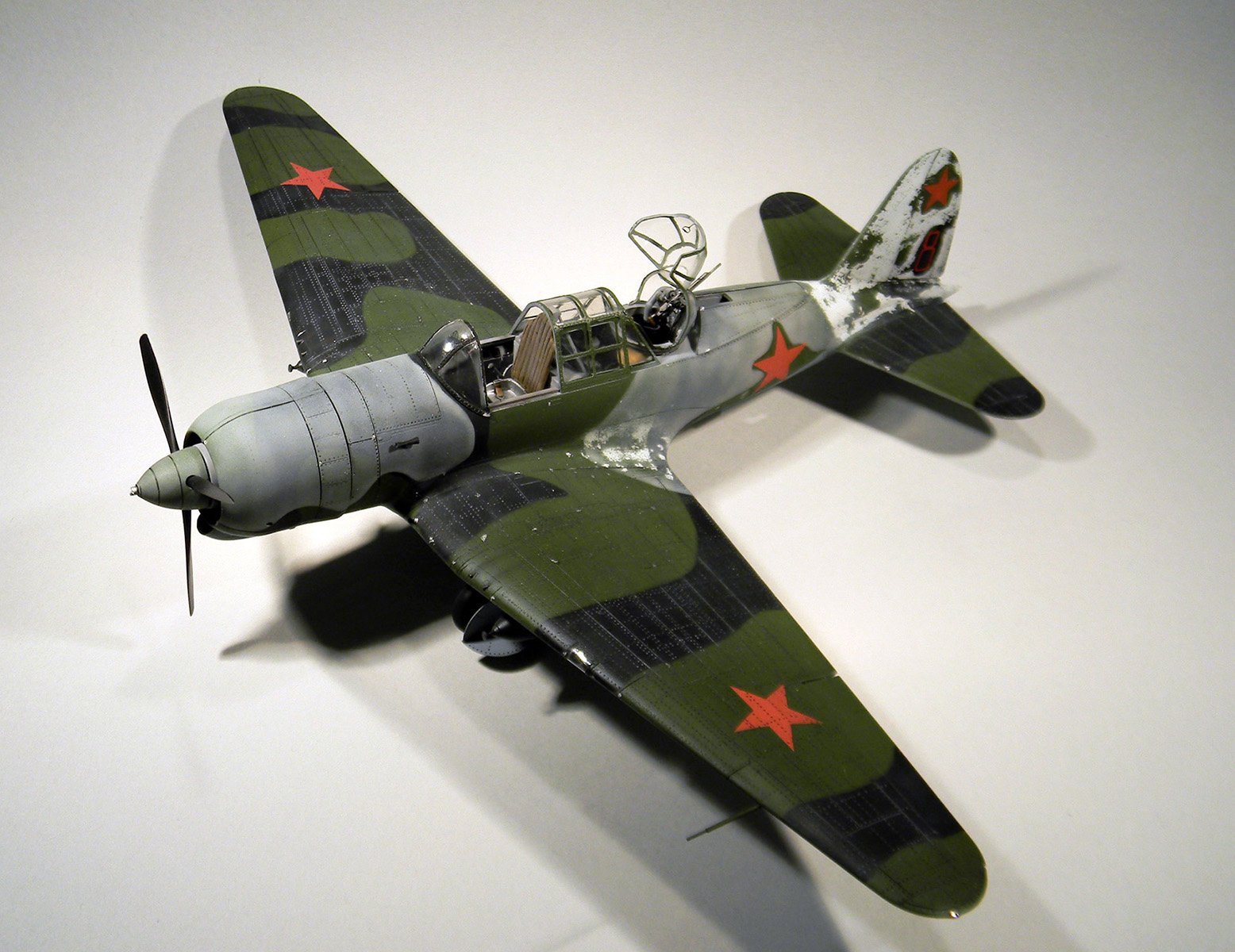

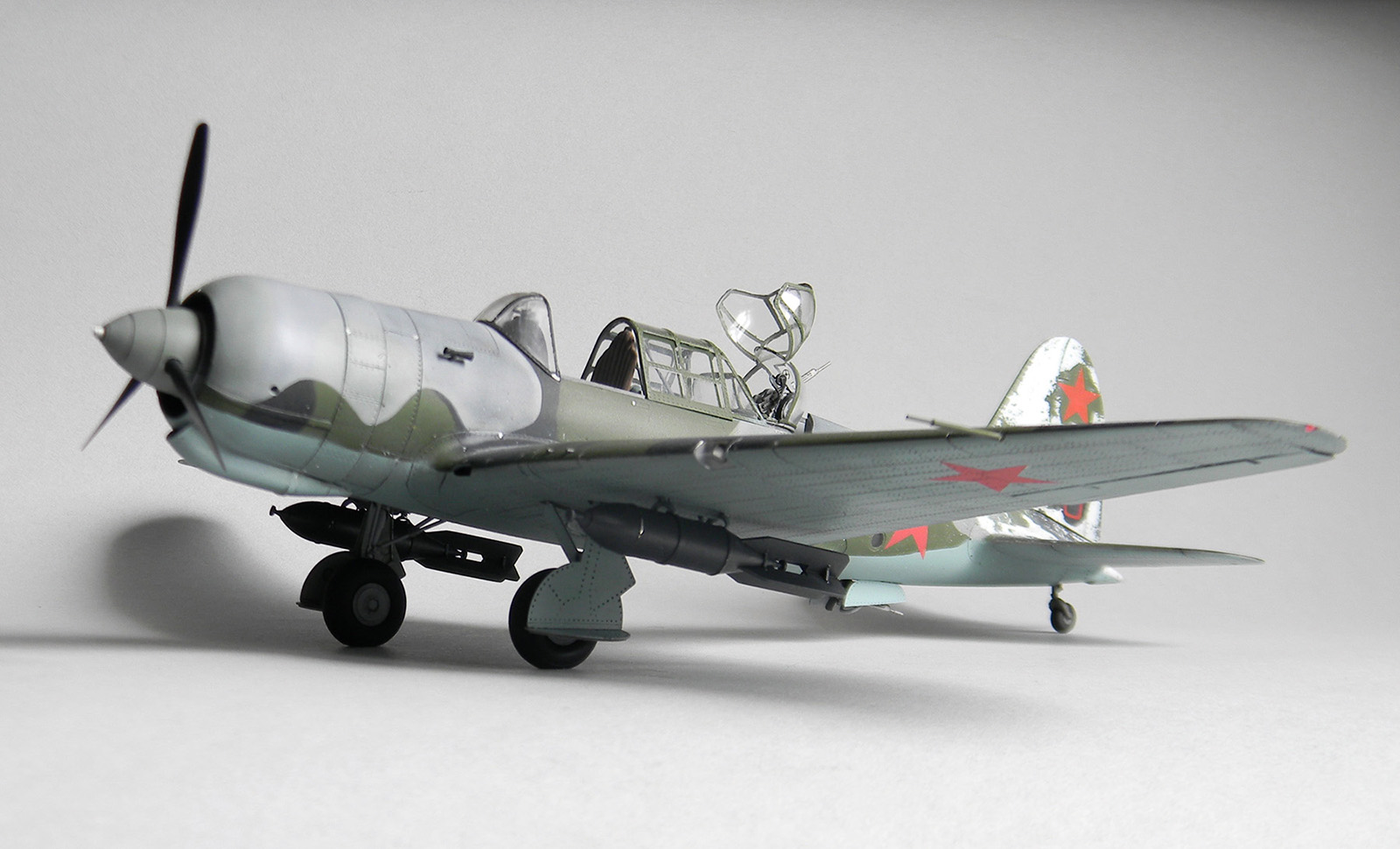

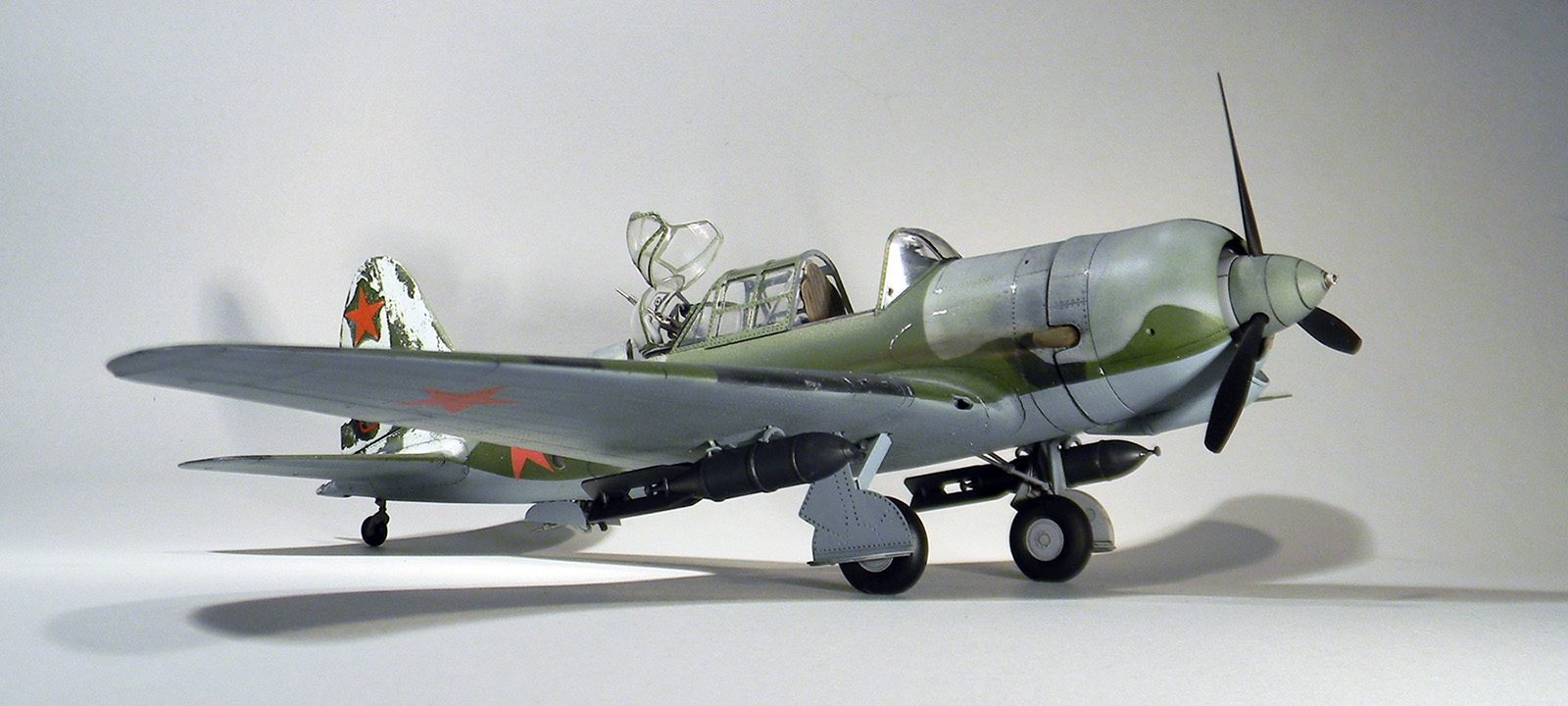

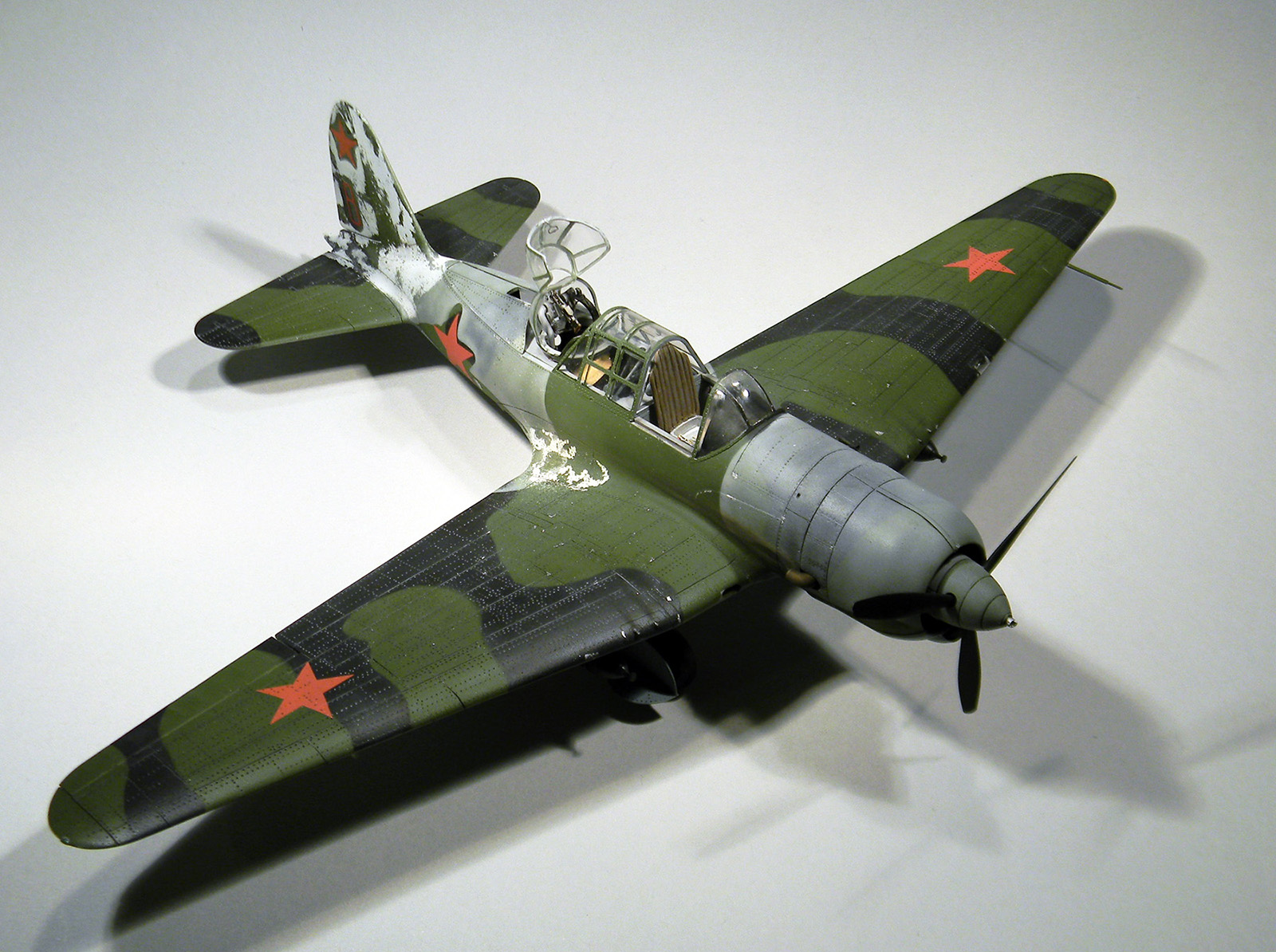

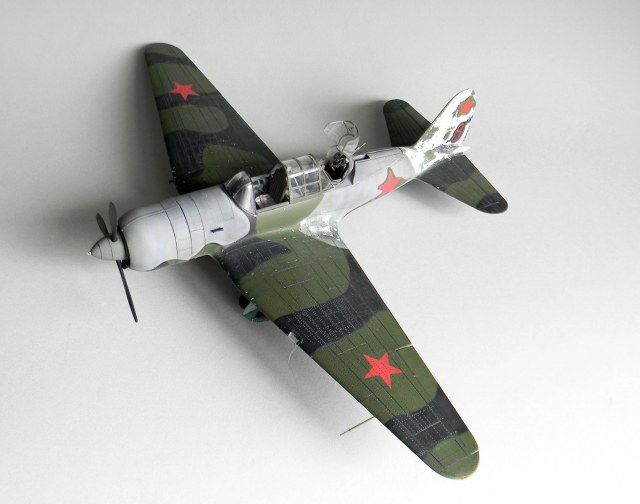

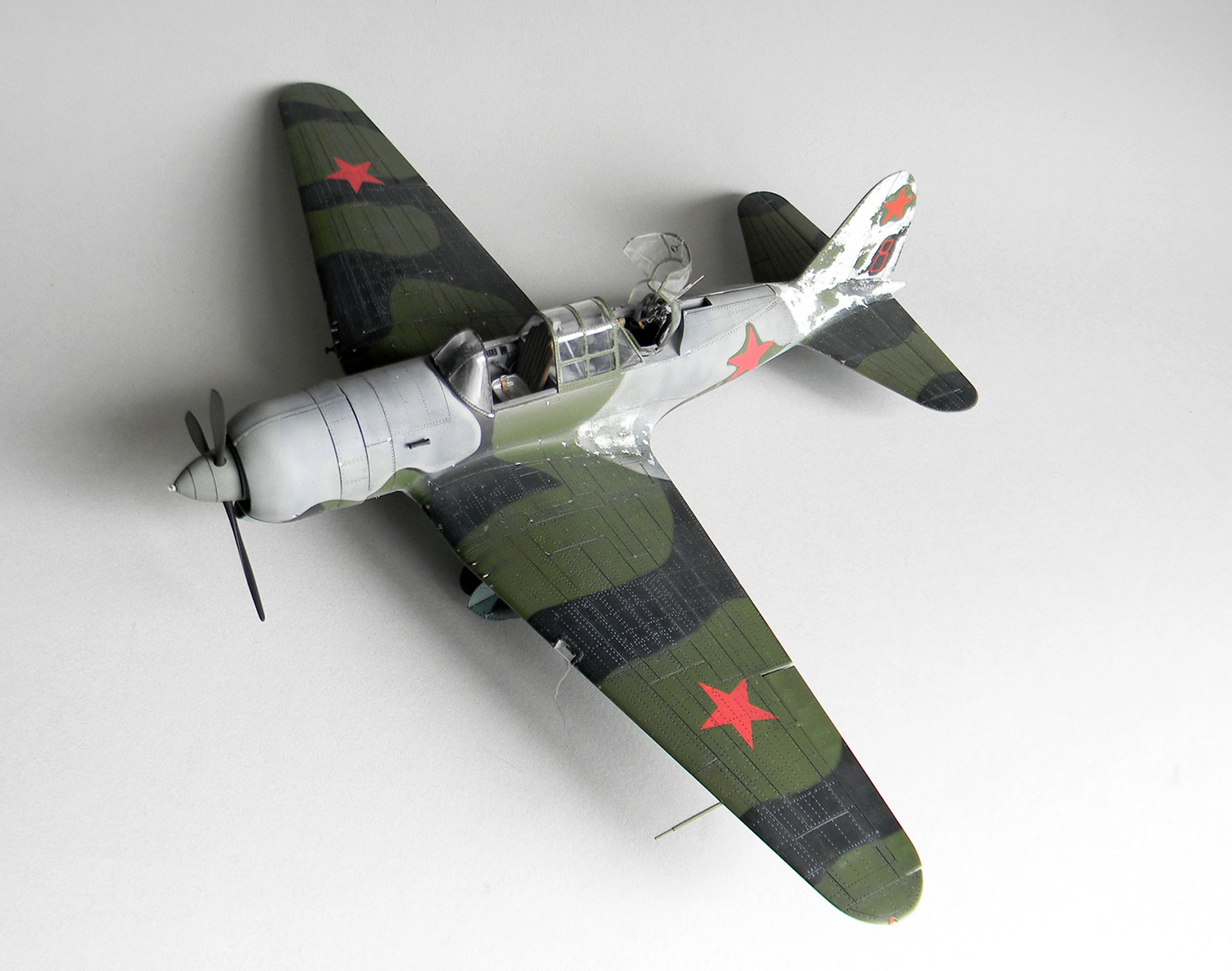

Такая вот получилась модель. Не идеальная, не без ошибок, но до сих пор моделей Су-2 от Звезды в сети мало, а собранные с доработками, исправлением ошибок от Звезды и минимальным следованием матчасти - можно пересчитать по пальцам. И я скромно замечу что эта модель - далеко не худшая из них.
Желаю приятного просмотра
С уважением
Иван
Оценки
Войдите, чтобы оценить работу.
Комментарии (47)
На сайте с 01.08.2010
25 1943
Поздравляю с заслуженными победами ! Прекрасная модель!
Спонсор
На сайте с 30.06.2012
137 5311
Отличная работа, смотрится здорово !!!
Доработки впечатлили ...
На сайте с 11.07.2013
30 1
Круто!!! Мои поздравления орденоносцу!!! Отличный результат!!!
На сайте с 09.01.2012
35 1574
Великолепная модель! Очень здорово смотрится)
На сайте с 11.03.2007
28 9199
Молодец Ваня. Очень здорово.
Спонсор
На сайте с 15.07.2010
62 482
Достойный своих наград СУ-2. Очень интересная работа своими доработками и окраской.Все доходчиво показано и рассказано. Лучше не придумаешь, да и сделает не каждый. Мне очень нравится в исполнении Ивана Куликова его СУ-2!
На сайте с 05.07.2014
22 709
Хорошая работа!Очень понравилась.
На сайте с 13.04.2007
57 6107
Скромный Ты наш - Отличная работа! Ваня - Молодчина
Работу уволок к себе в загашники
На сайте с 28.04.2011
24 861
Отличная модель, отдельное спасибо за сказку о стройке и ссылки!!! Тоже себе уволоку.
Достойная работа.
На сайте с 14.05.2012
9 703
МегаКруто! Сохранил в закладках
На сайте с 03.10.2011
69 2230
Посмотрел с большим удовольствием,модель сделана очень хорошо! И окрас не заезженный и доработки впечатляют.Высший балл!
На сайте с 05.11.2011
41 2
хорош!!
На сайте с 06.05.2013
128 2616
Великолепная модель. Любовался ею ещё на "Дише" и скопировал фотки, "для подражания" и в восторге от исторической точности.
На сайте с 20.05.2009
115 1878
Здорово вышло! То что надо.
Отличная Сушка!
Спонсор
На сайте с 21.12.2010
22 258
Классная работа!
На сайте с 23.05.2013
6 37
Помоему это лучшая сборка этой модели.
На сайте с 18.07.2010
368 21797
+1
На сайте с 25.06.2008
52 1558
Прекрасная модель!
На сайте с 17.08.2010
320 137
Очень понравилось!
На сайте с 30.06.2009
23 1386
Иван, самолет прекрасен. Надо немного больше уделить внимания процессу установки света при фотосъемке, на мой взгляд. Некоторые области темноваты.
На сайте с 29.07.2010
12 7
Масштаб не мой. Но модель жуть как понравилась.
На сайте с 12.11.2012
6 154
Класс!!!
Великолепная работа!!!
На сайте с 31.12.2011
83 3117
Мастерское исполнение!
На сайте с 08.06.2012
16 763
Работа высокого уровня!
На сайте с 11.08.2010
7 184
Очень здОрово! Отличная работа!
Спонсор
На сайте с 12.05.2010
25 827
Работа Мастера! Отлично!
На сайте с 22.11.2010
76 88
Очень красивая работа, Иван! Доработки впечатлили!
Спонсор
На сайте с 17.10.2010
724 9624
Ваня, ты молодец.
Вот что понравилось, то понравилось!
Всё сделано "с чувством, с толком, с расстановкой"
На сайте с 04.09.2011
65 24
Отменная работа, грамотный подход к матчасти и проработке мелочей, великолепный результат!
Спонсор
На сайте с 26.10.2009
30 16911
Заслуженные награды и, действительно, очень добротное исполнение.
С Уважением, Алексей.
Спонсор
На сайте с 16.04.2009
21 1234
Модель превосходная, доработки впечатляют! Я тоже начал его делать, в добавок заказал травление от Эдика. Буду благодарен если бы Вы поделитесь фотографиями стройки! Вот только с прототипом пока не определился. http://karopka.ru/forum/forum189/topic19041/
На сайте с 02.07.2009
104 746
Спасибо всем большое за отзывы! Очень приятно что вам модель понравилась.

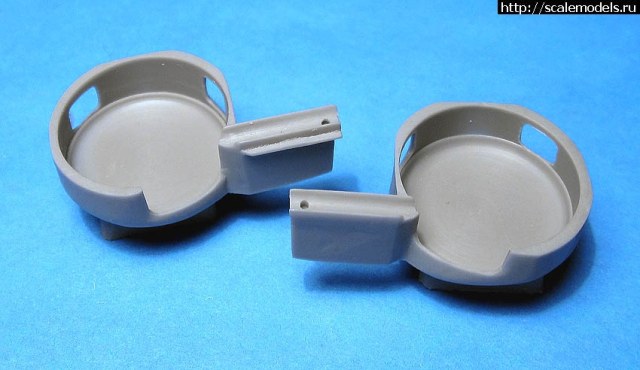

Юр, тащи на здоровье, и про ссылки в описании не забудь, в обсуждении модели на скееле много разобрано почти по косточкам. В придачу сейчас на модель вышло столько всяких вкусностей, что можно собрать отличную модель, почти не прикладывая усилий на доработки. Кроме капотов от Вектора - рекомендую его же ниши шасси. Стоят копейки, ставятся без проблем и избавляют от нужды самоделить.
На сайте с 02.07.2009
104 746
Игорь Захарченко, на здоровье, если будут какие то вопросы по матчасти и сборке модели - рад буду помочь.
Виктор Курочкин, приятно слышать. А я вот себе сохранил вот такую вот забугорную модель. http://www.aeroscale.co.uk/modules.php?op=modload&name=News&file=article&sid=15458&mode=thread&order=0
Доработок в ней конечно меньше чем у меня (но капот поставлен исправленный, сразу по другому самолет смотрится), но окрас просто замечательный, жаль что я не додумался попытаться сделать что-то похожее.
Сергей Бусаргин, наверное речь про скеел? Я эту модель только на Скееле, максимоделс, скеелмании и на бритмоделере выставлял. А в живую, на нижегородской выставке в мае не видели? Она там в компании Ут-1, И-185 и нескольких других очень интересных моделей была.
На сайте с 02.07.2009
104 746
Андрей Захаров, согласен. Большая часть фото готовой модели сделана при свете трех довольно слабых ламп. К сожалению пока других в наличии нет. И для полного счастья фотоаппарат потихоньку дохнет, это кстати видно на части фото - после сервисного ремонта он стал размывать случайные участки фотографий, не смотря на то что они должны быть в фокусе.
Алексей Шумаков, честно говоря фототравление от Эдика - не лучший выбор, очень многое там наврано или сделано "от балды". Да и капот у модели точно надо исправлять. Все свои соображения напишу в вашей теме.
На сайте с 21.07.2010
40 2323
Модель на "пять" !
Спонсор
На сайте с 24.04.2008
20 440
Супер Сушка)
На сайте с 02.08.2013
19 114
Отличная модель! Посмотрел с удовольствием и утащил в избранное
А что за скотч такой синего цвета, первый раз вижу.
На сайте с 30.10.2011
90 6331
Не сразу обратил внимание на модель, а зря...Очень классная модель, смотрел и получал огромное удовольствие. Великолепно!
Спонсор
На сайте с 04.01.2011
65 2000
О! Иван, мы видели! Теперь вспомнили елки палки, а то смотрим и не можем понять, ведь где-то видели с таким не характерным окрасом, а вспомнить не можем. Понравилась модель!
На сайте с 02.07.2009
104 746
Спасибо всем за отзывы!

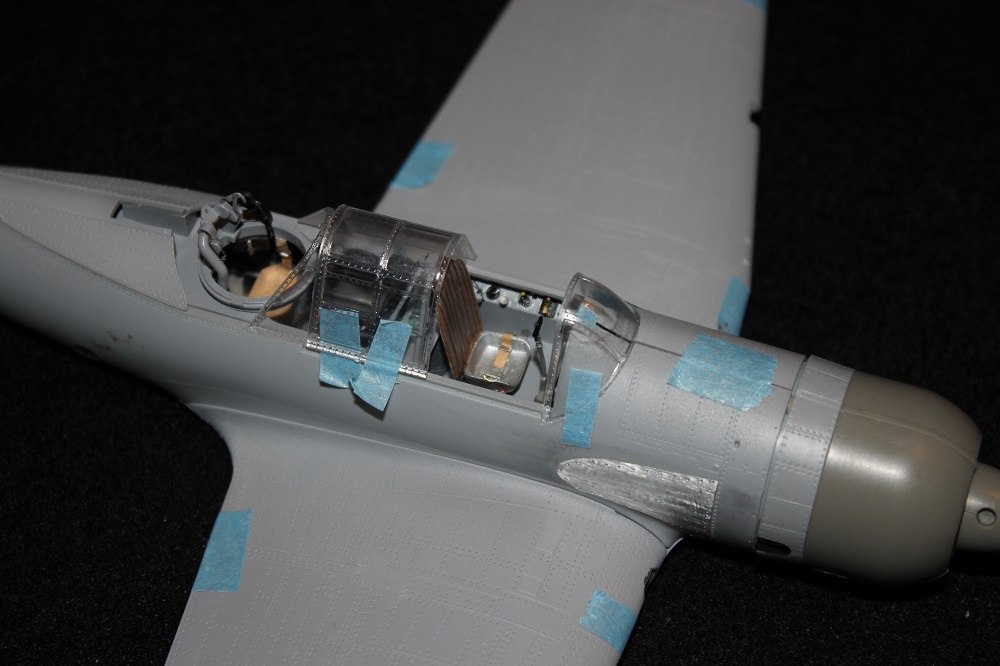

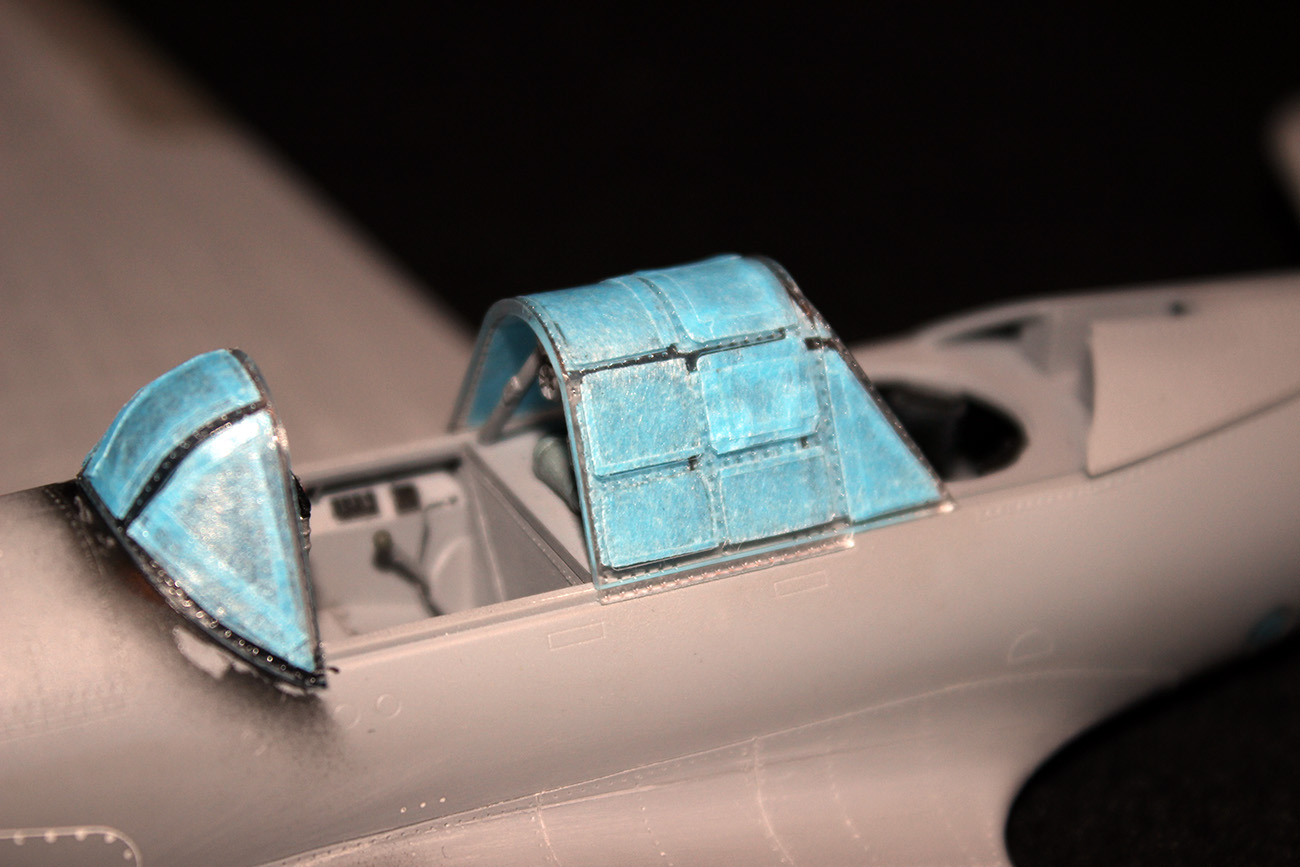

Юрий, это малярная лента от фирмы TESA. Фирма выпускает различные малярные ленты. Для фонарей кабин лучше всего подходит малярная лента для наружных работ, синего цвета. Приобрести её можно в различных магазинах для ремонта, к примеру в OBI или Леруа Мерлен. По сути - отличная альтернатива Тамии, стоит дешевле, да и по качеству как бы не лучше. Я вот перешел на эти ленты.
