А я вот не знаю, как сделать корпус из пластика. Вы шпации заполняли пенопластом, как Алексей Лежнев?

Нет, не заполнял шпации. Просто шпангоуты делал из 5 мм ПВХ и шпации получались не таким большими. Обклеивал 1 мм полистиролом - он на таких расстояниях не прогибается.

Уважаемые форумчане! Предлагаю дальнейшие рассуждения о броненосце "Наварин" вести здесь. Кают-кампания для того и предназначена, да и загружать чужую тему не совсем хорошо. Открывать сказку о изготовлении модели, по трезвому размышлению, я не стал. Модель почти готова и писать уже не о чем. Сам процесс работ не представляет ни какого интереса, поскольку не отличается от работы других моделистов. Фотографии на настоящий момент - разместил. Когда закончу - то же размещу. Все вопросы можно задавать здесь, кают-кампания позволяет это делать.
 В РГАВМФ заказывал элек. копии чертежей - Ф.421.оп12. №630,641,642,643,3929,3930. оп.11-2 №13571,13580,13585,13604,3982,14866. оп.13-1 №2443. Ф.1242.оп.1 №1108. Ф.876.оп.18 №927. Дополнительно, несколько чертежей предоставил хороший знакомый, который здорово помогает мне с материалами по броненосцу. Модель не точная копия корабля, а результат воссоздания по доступным, на настоящий момент, материалам - чертежам и фотографиям. Образ - на период службы в Средиземном море. В это время корабль еще не подвергся переделкам и модернизациям, которые в дальнейшем сильно изменили облик броненосца. Восстановить эти изменения не представляется возможным из-за отсутствия данных. Модель сделана в масштабе 1:200. Материал - в основном пластик. Фототравление - собственное.
 Это без башен, что бы виден был каземат.

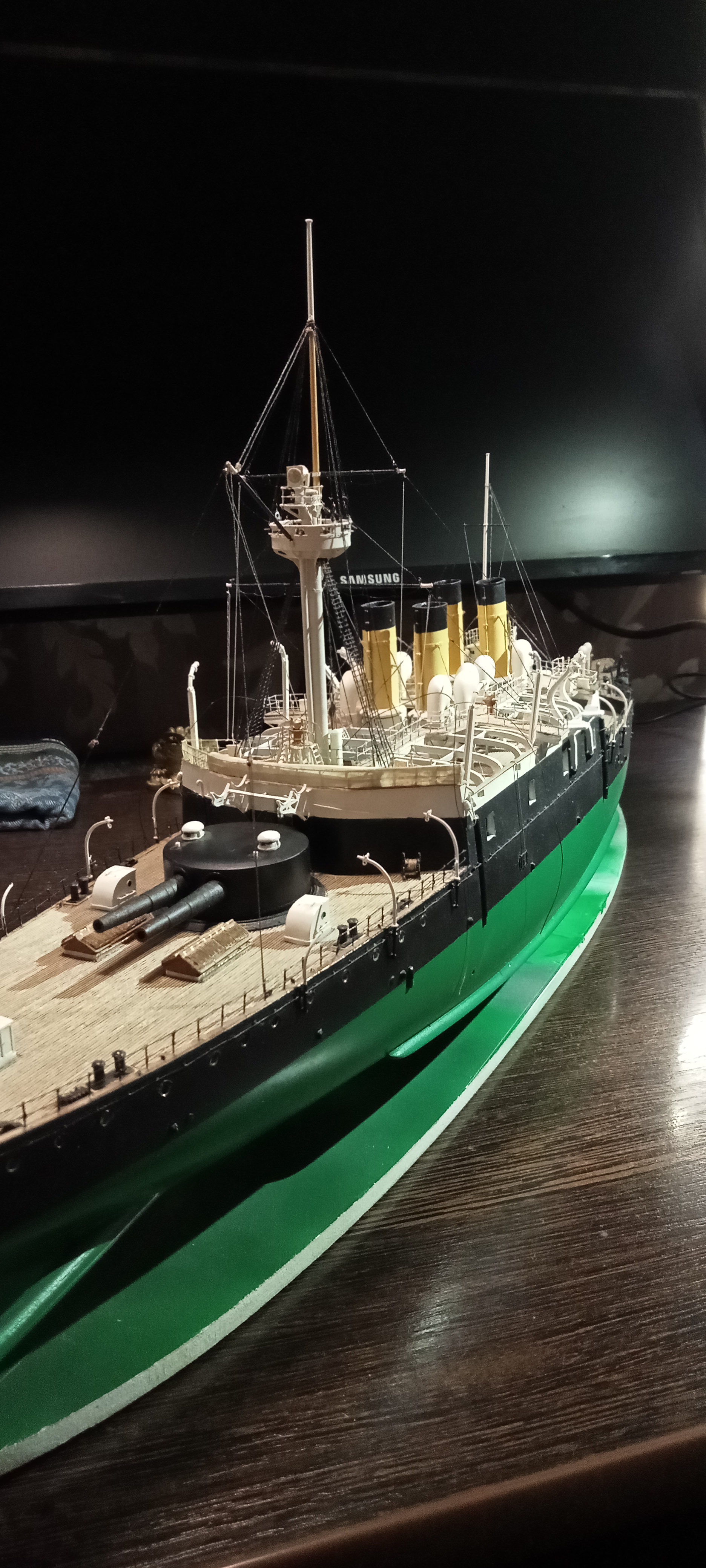

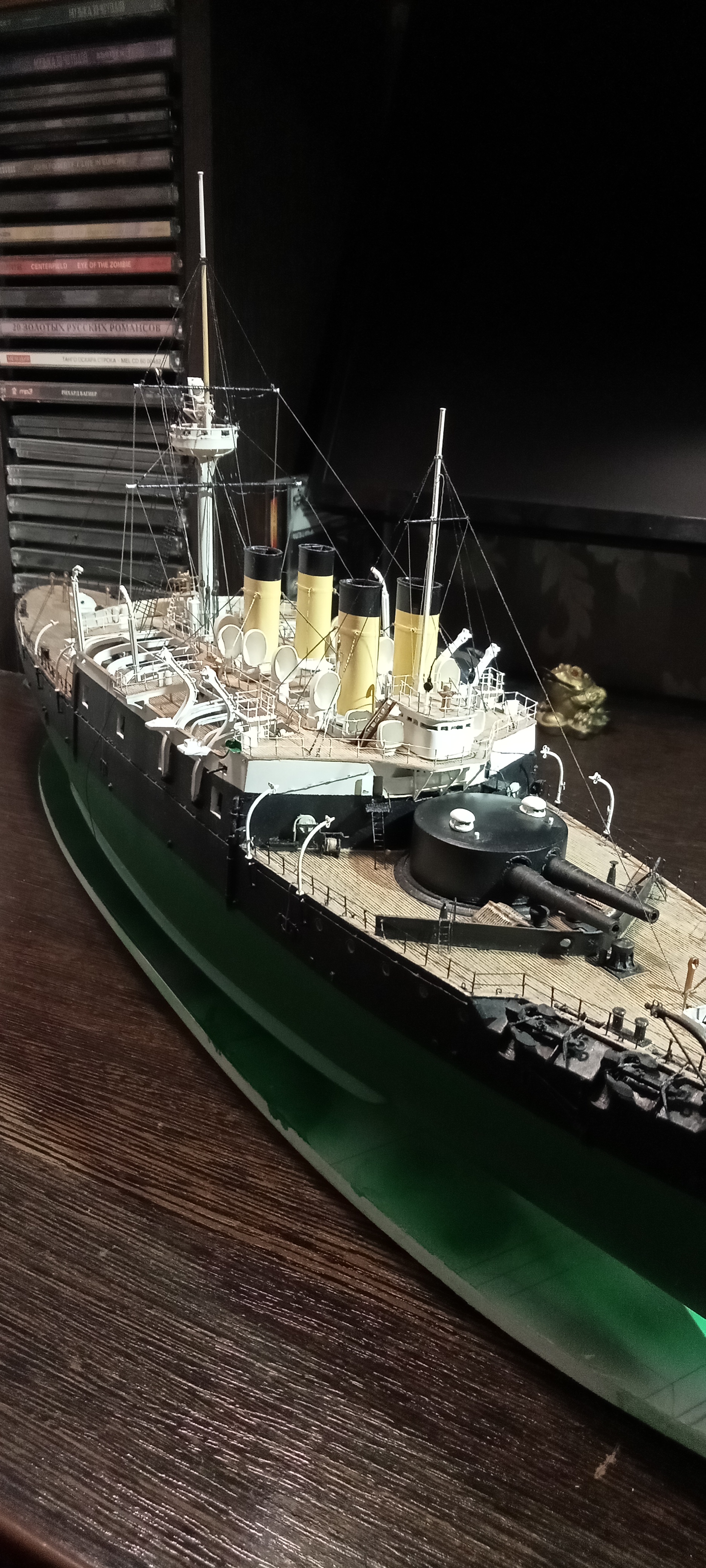

 С башнями.

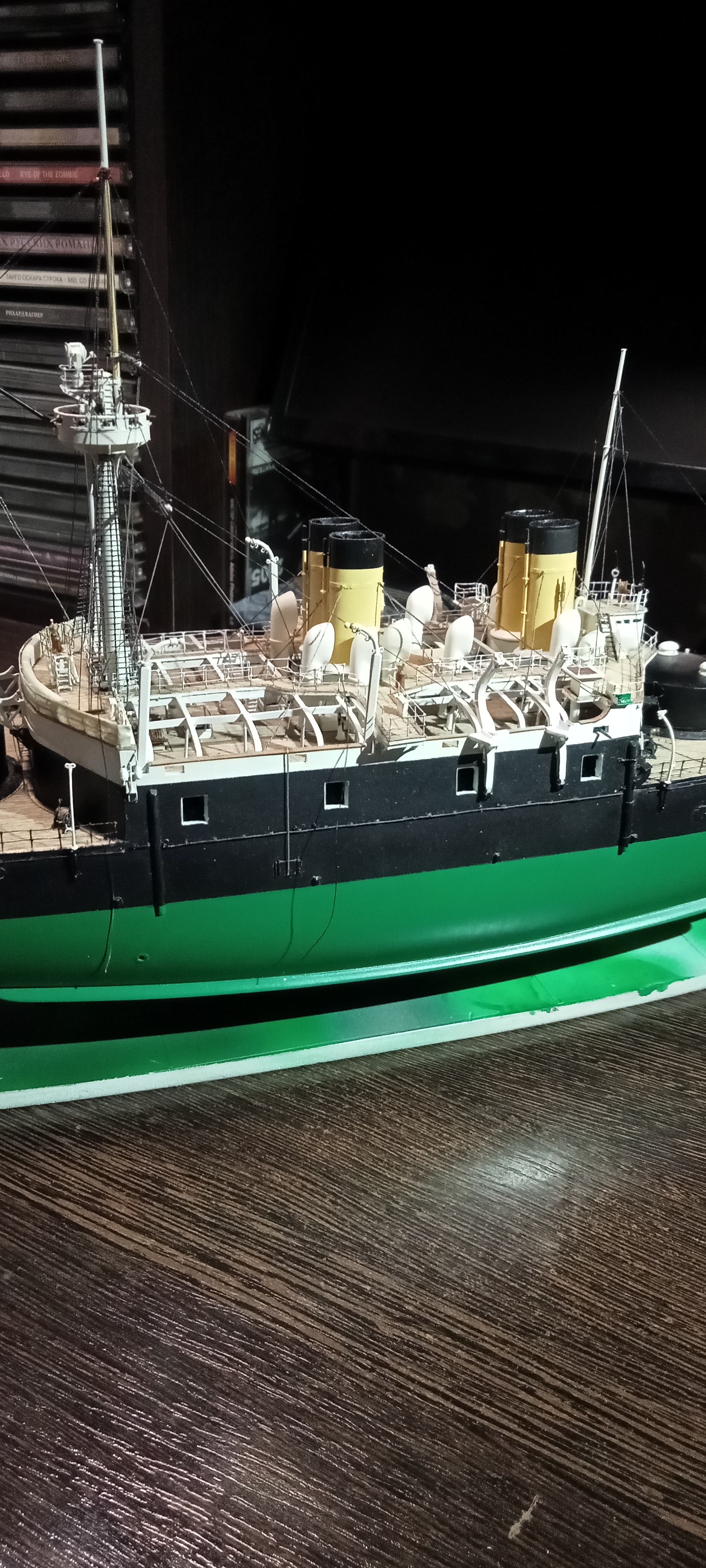

 Шкафут. Висящие нитки - снасти для шлюпочных талей.
С уважением, Прохоров С.А.

Добрый день. Выкладывать процесс стройки не планировал, поняв, что "Наварин" мало кому интересен. Да и процесс долгий и с большими перерывами мало информативный. Короче, по скромничал. Хотел выложить уже готовую модель на Каропке.
С краской интересная история. В одном из документов встретил, что другие цвета приобретались для сравнительного анализа на предмет использования в РИФ. Как результат - зеленый прижился на ЧФ, а красный (розовый) на БФ.
 Ванты трижды переделывал. Наиболее удачный вариант - натянул ванты по шаблону на гвоздики и сымитировал выбленки клеем. Потом "лесенки" закрепил под марсом за обухи и к остаткам срезанных вант под палубой.
 Зеленая краска подлинная с судоремонтного завода в Пуле. Ее привез знакомый отца в начале 60-х годов. Дожила до наших дней нормально - дождалась своего применения.
Сейчас заканчиваю шлюпки. Установлю на модель и останутся противоминные сети и якорные цепи.
Для изготовления чертежа использовал архивные материалы, которые раньше ни кто не брал и фотографии. Прошу прощение за длинное послание не в своей теме.

Добрый день,Алексей Александрович (прошу прощения, если ошибся с отчеством)! Большое спасибо Вам, что заступились за модель, выложив фрагмент рапорта командира броненосца Наварин на форуме "Цусима". Я там не зарегистрирован и поэтому не мог объяснить цвет днища корабля. Извиняюсь, что выступил не по теме.

С праздником, ветераны ВМФ!

Технология несложная и очень удобная для создания собственных моделей. Таким способом сделал большинство своих моделей, да и корпуса моделей кораблей, не сложных обводов, делал. Начинал в начале 80-х, когда с пластиковыми моделями было сложновато, да так и использую этот способ до сих пор.

Могу ошибиться, но Вы Федор используете диск по металлу. Диск для работы по дереву имеет другой зуб и пилит намного лучше тонкие деревянные пластины. На вашей рекламке к пиле есть такой диск.

Три раза перекрасить - не предел. Шесть раз и нужного результата не достиг. Проблемы с красками те же. Раньше простой нитроэмалью с первого раза задувалось, а сейчас от современных растворителей и ацетона прежняя краска сворачивается. Кажется уже все варианты попробовал, результата нет.

Очень интересно, Игорь. Жду процесса покраски .

Сергей

Спасибо, у меня эта информация есть, с нее и начал разбираться. С помощью 2-х монографий немного прояснилось по периодам службы и модернизациям, но не окончательно. В книгах технических вопросов не много и путано изложено. Опираюсь на фотографии.

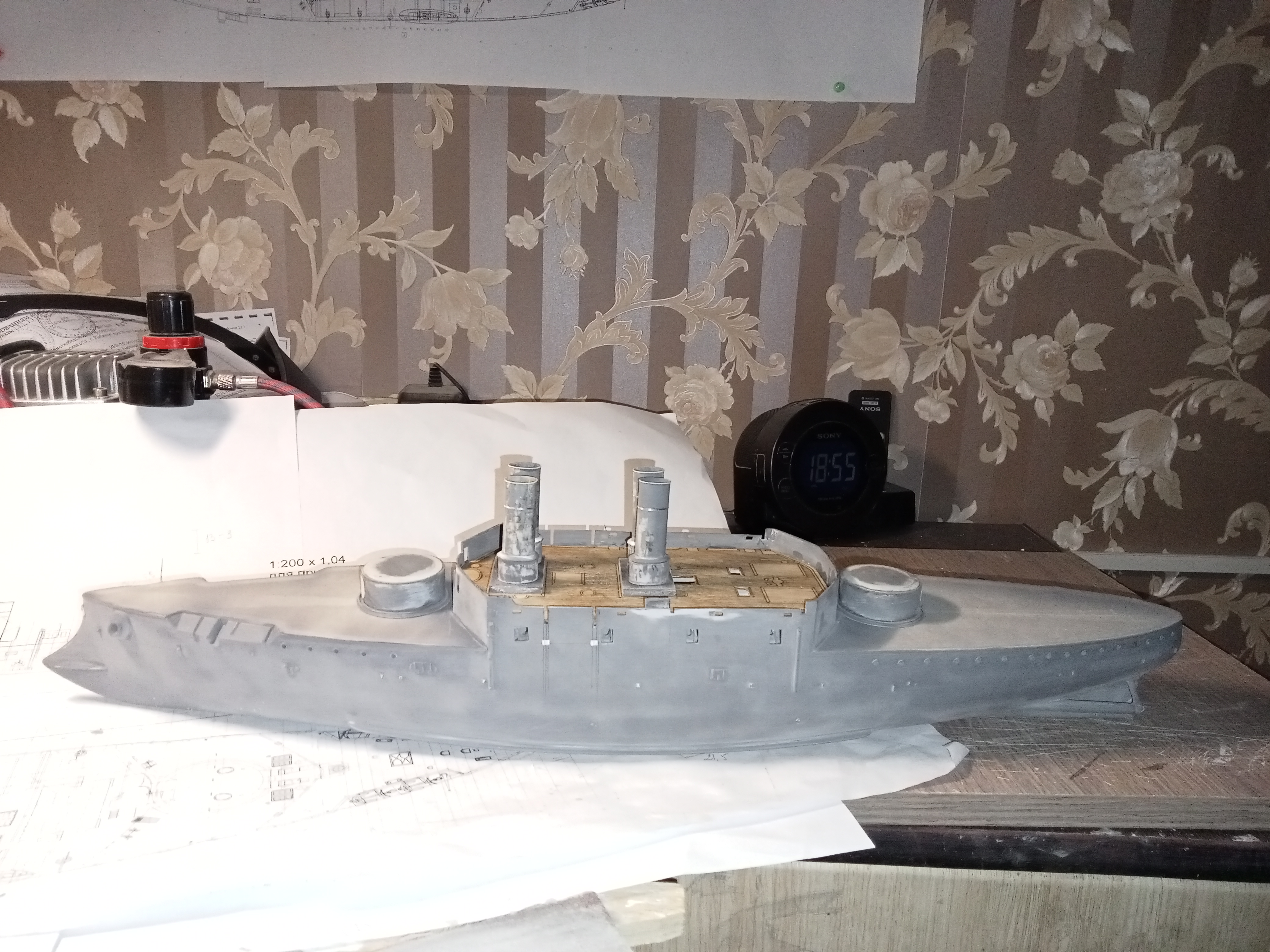

Уважаемые форумчане! Жаль, что людей интересующихся броненосцем "Наварин" немного. Надеялся найти единомышленников. Тогда просто похвастаюсь своей работой. Модель пока в грунте.

Спасибо за разрешение.   С "Наварином" не просто, согласен. Необычный по своей архитектуре и героический корабль. После изучения всей доступной информации рассматриваю период его службы после средиземноморского плавания. Корабль изменился после достройки, но еще не приобрел внешнего вида 2ТОЭ. Не такие сильные изменения, и окраска мне нравится - викторианская. Чертежей, на самом деле, на корабль много, но все относятся к разным периодам, по этому тяжело делать чертеж модели. Тему на аэробазе отслеживаю, но там немного информации, больше рассуждений. Работаю по архивным чертежам, заказываю.

Добрый вечер, форумчане! Разрешите присоединиться к вашему сообществу. Ищу людей интересующихся броненосцем "Наварин". Пытаюсь сделать чертежи по архивным материалам и строю модель этого корабля. Чертежами Алексея Логинова пользуюсь с его разрешения.
