Коллеги, всем привет! Будет ли интересен сообществу процесс постройки эскадренного миноносца "Лепанто" (тип "Чурукка"
в масштабе 1:100 ?
Модель строится для экспозиции музея "Участие советских добровольцев в гражданской войне в Испании". Немного о прототипе: за основу серии испанских эсминцев типа "Чурукка" был взят проект английского лидера эсминцев типа "Скот/Стюарт" с небольшими доработками и изменениями. Корабли себя показали с самой лучшей стороны, пережили войну и "доживали" в строю до 60-х годов.
Корабли имели длину чуть более 100 метров, и вооружались (изначально) 5-ю 120 мм орудиями главного калибра + зенитная артиллерия. После были модернизации и перевооружения. "Лепанто" активно участвовал в боевых действиях республиканского флота. Историю его службы описывать не буду, а вот с постройкой буду знакомить. За графическую основу взяты чертежи англичан, фото и кое-что из графики, предоставленной моими друзьями.

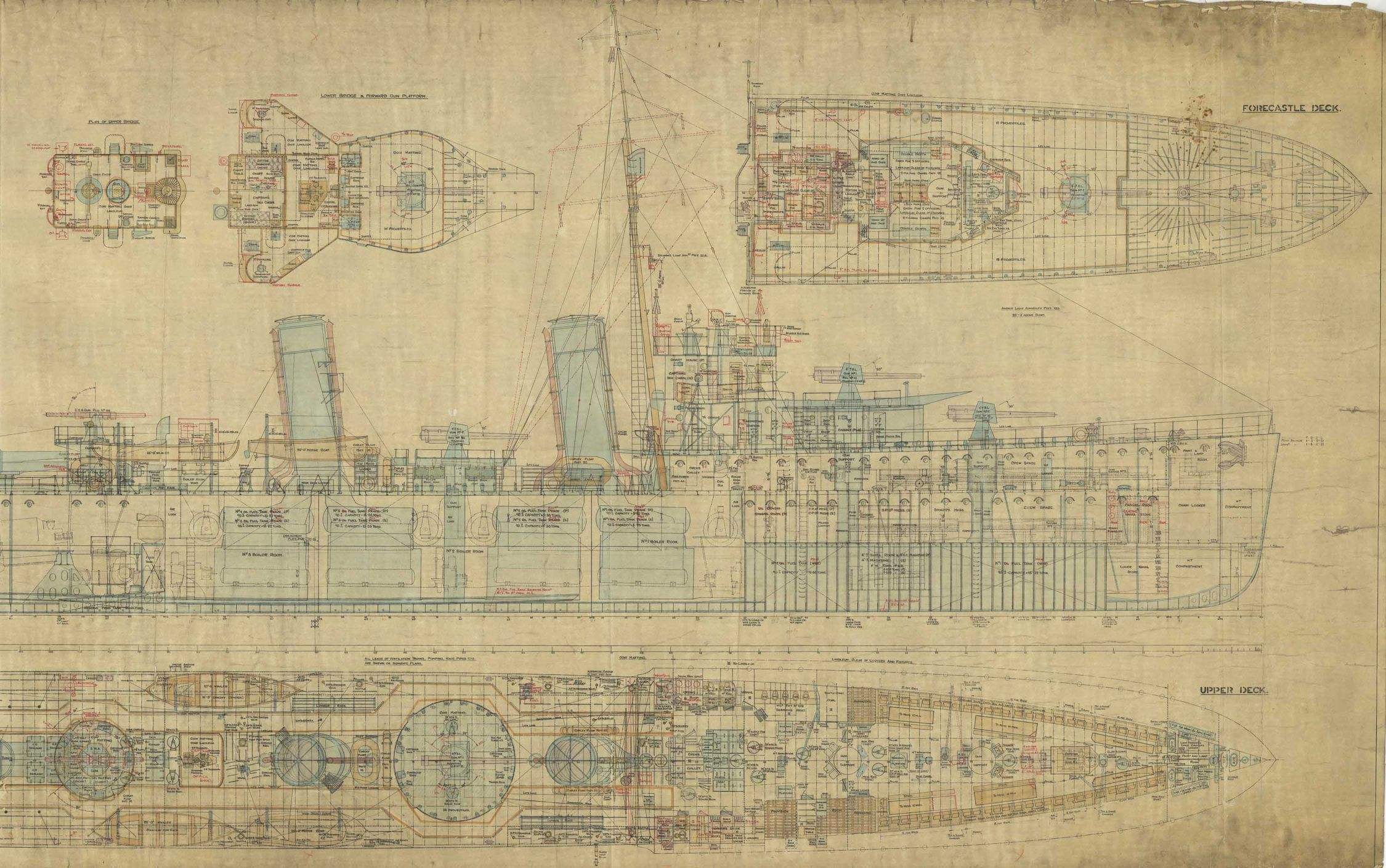

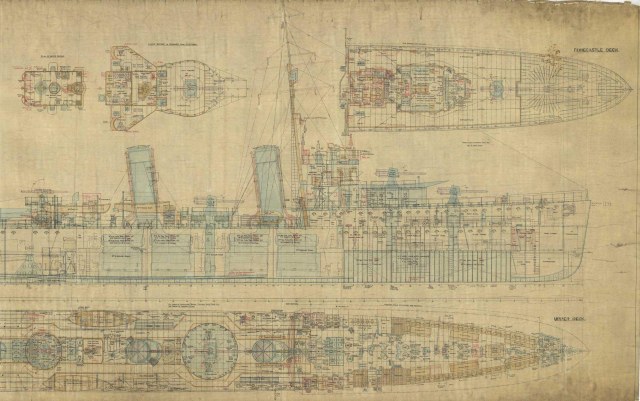

фрагмент чертежа английского эсминца "Стюарт".
Ну можно "до кучи" заложить сразу и "Реджеле Фердинанд" или "Реджина Мария")) - как раз "Летучий" и "Лихой". Там только дымовые трубы отличались.
Будет ли интересен сообществу процесс постройки эскадренного миноносца "Лепанто" (тип "Чурукка"
Ещё как интересен!!!!!
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
Ну и ладушки! Поехали !

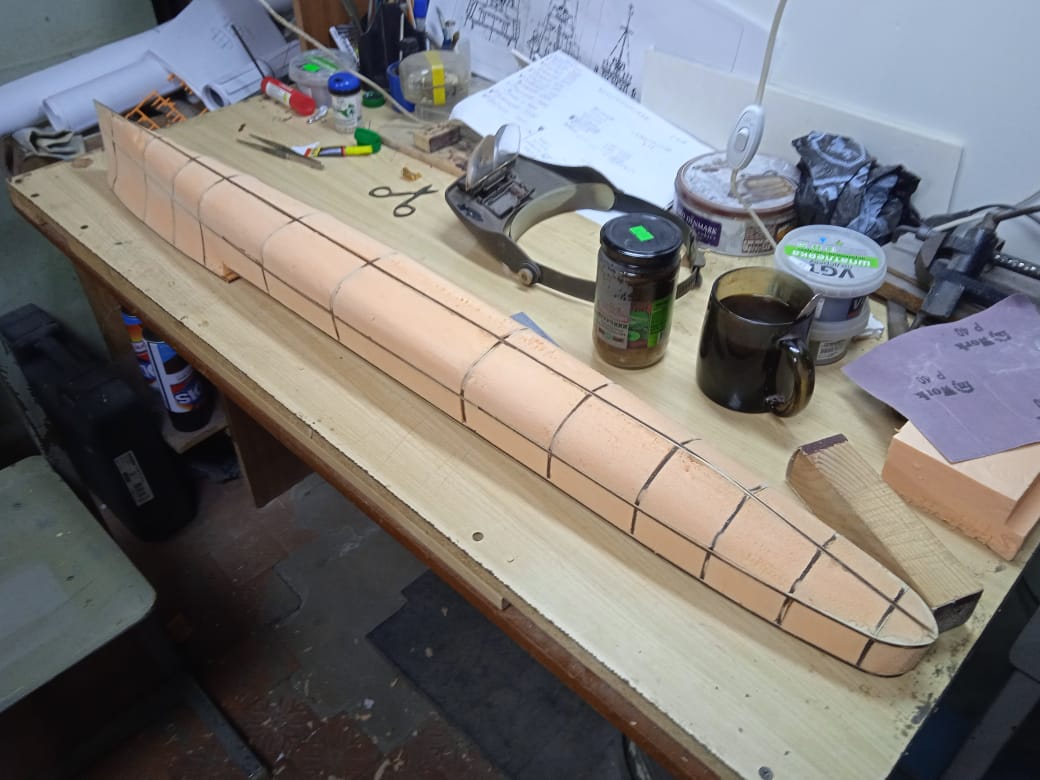

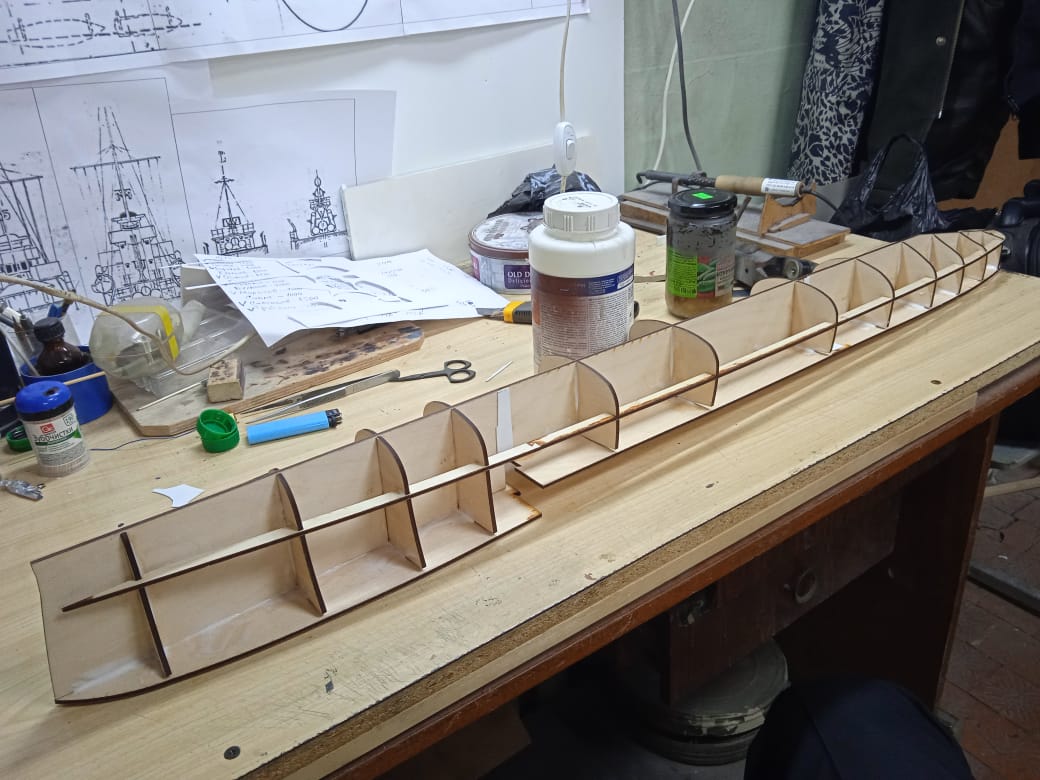

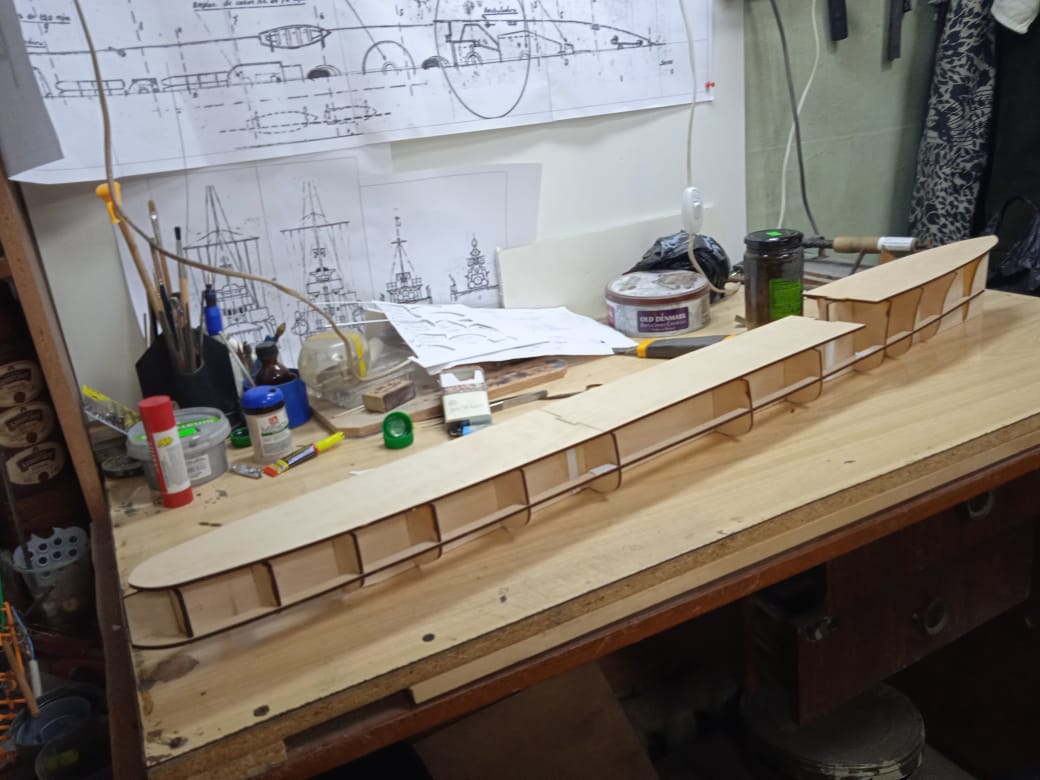

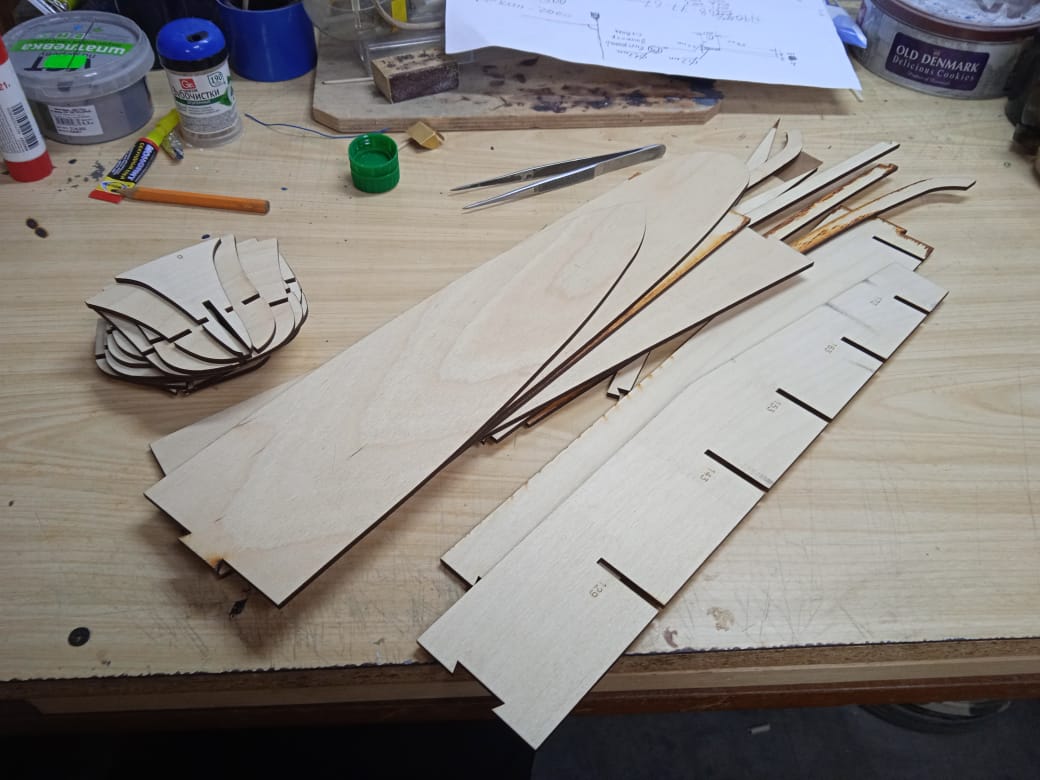

По моему заказу, товарищ сделал мне лазерную резку шпангоутов и килевой рамки и которой собственно, я и собрал "скелет".

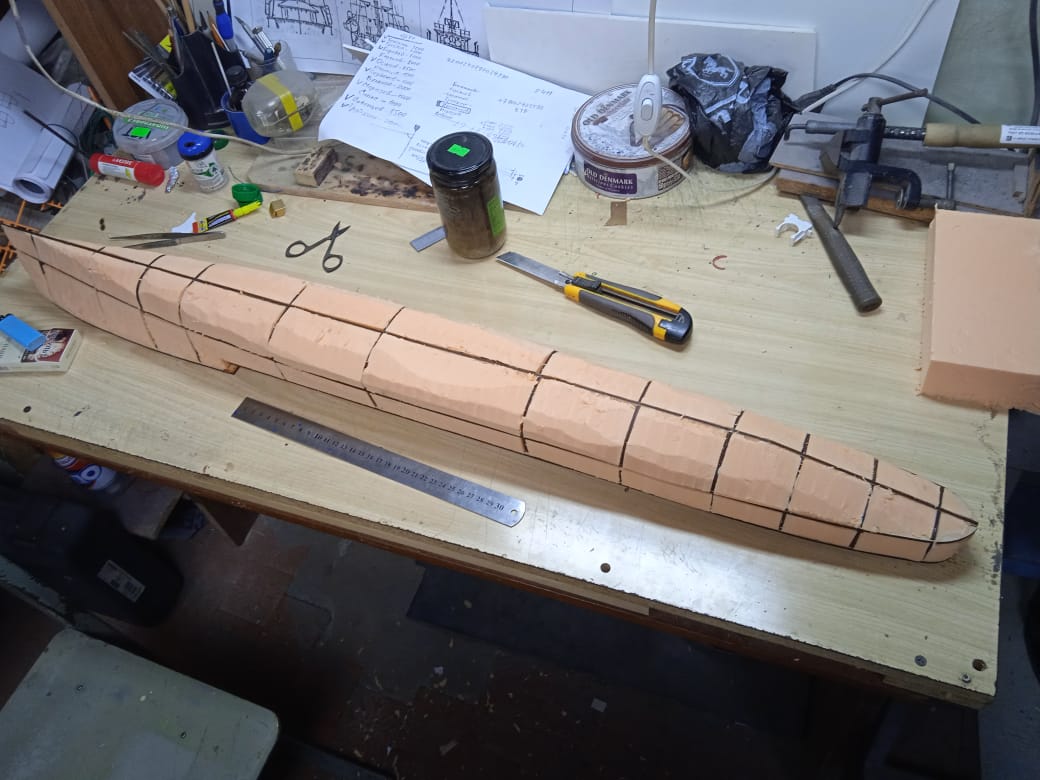

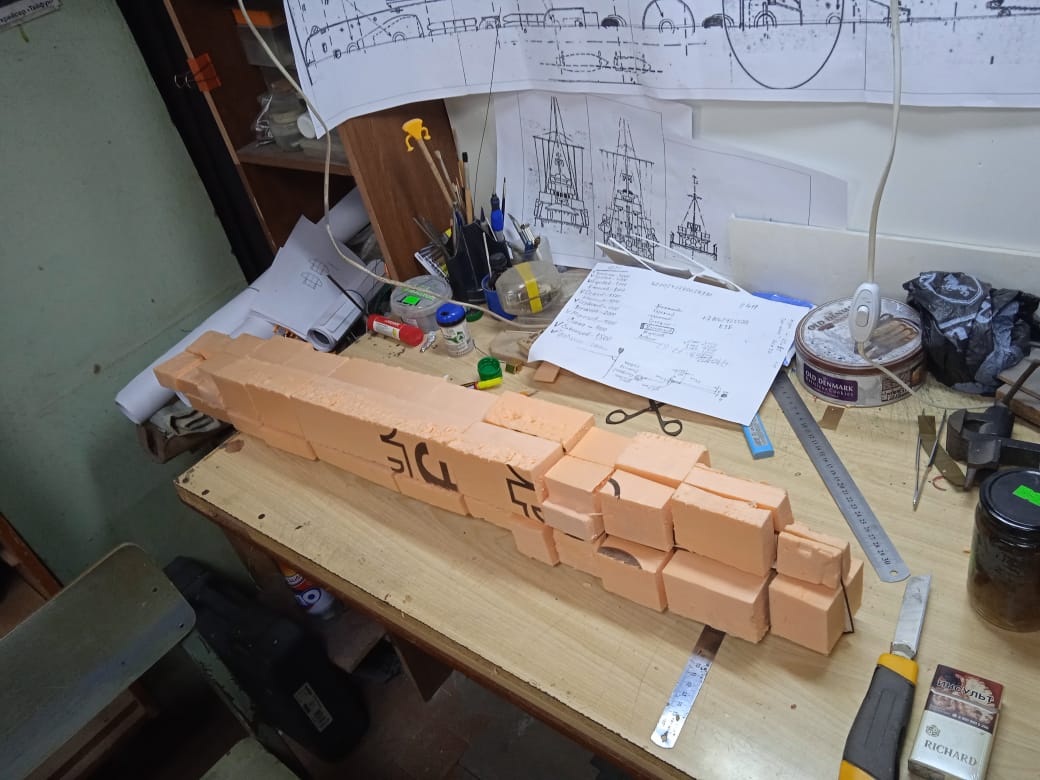

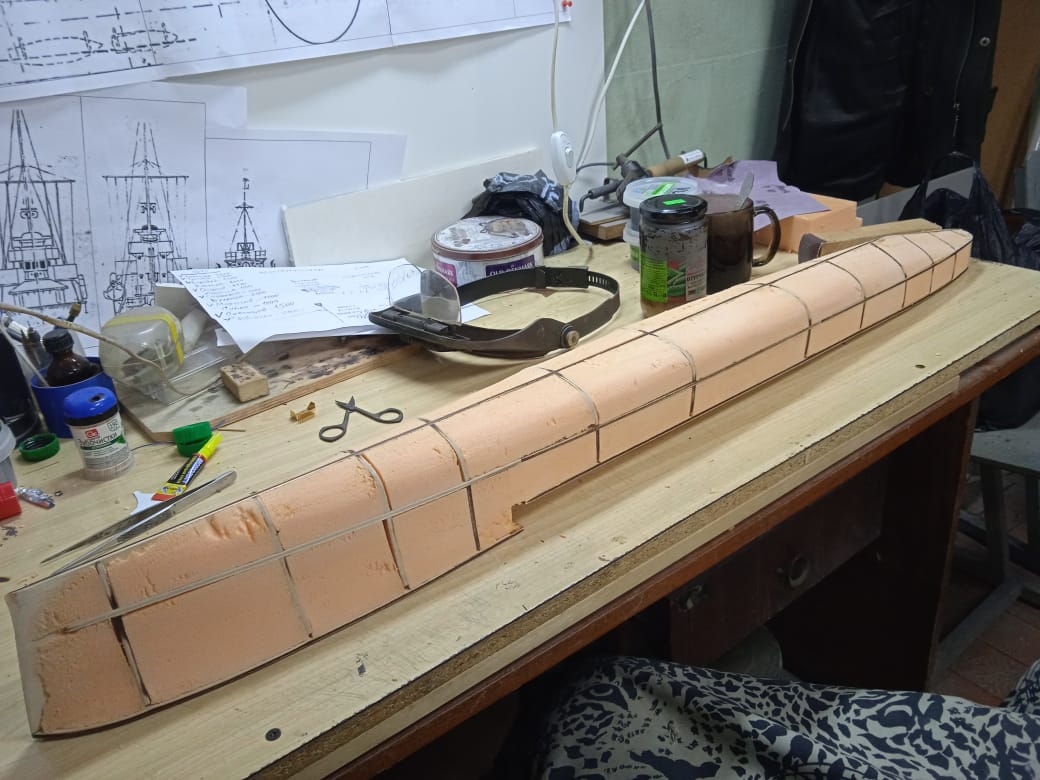

Далее, традиционно, забил "скелет" пеноплексом на ПВА и обработал наждачкой.

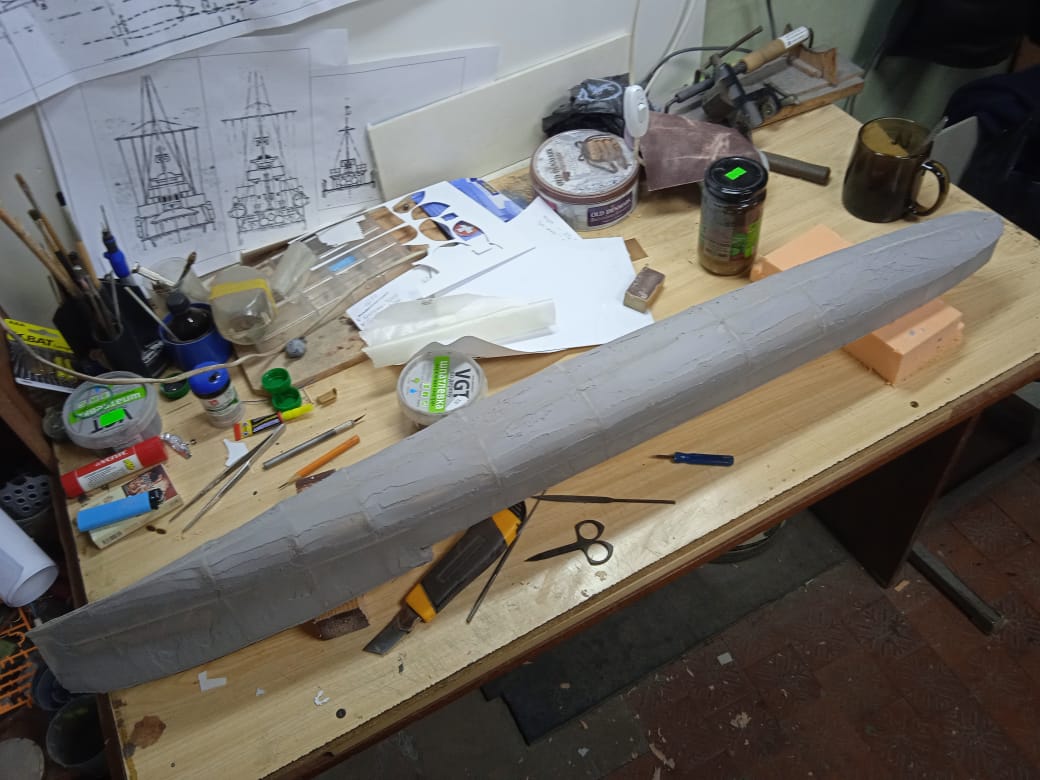

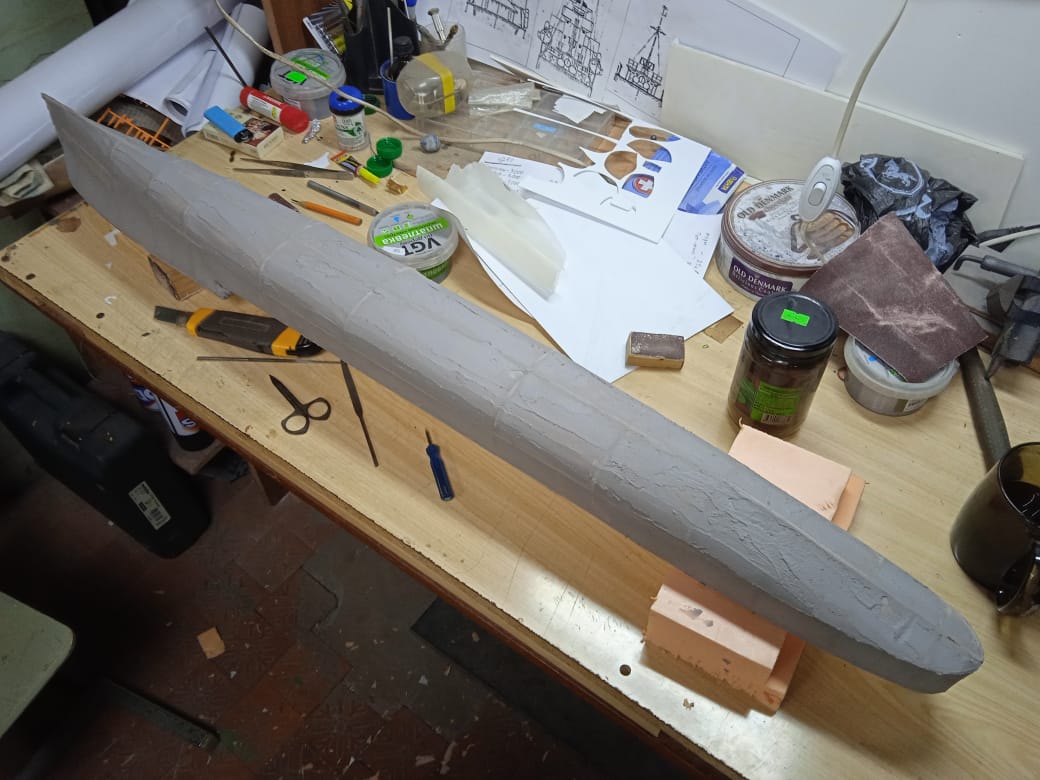

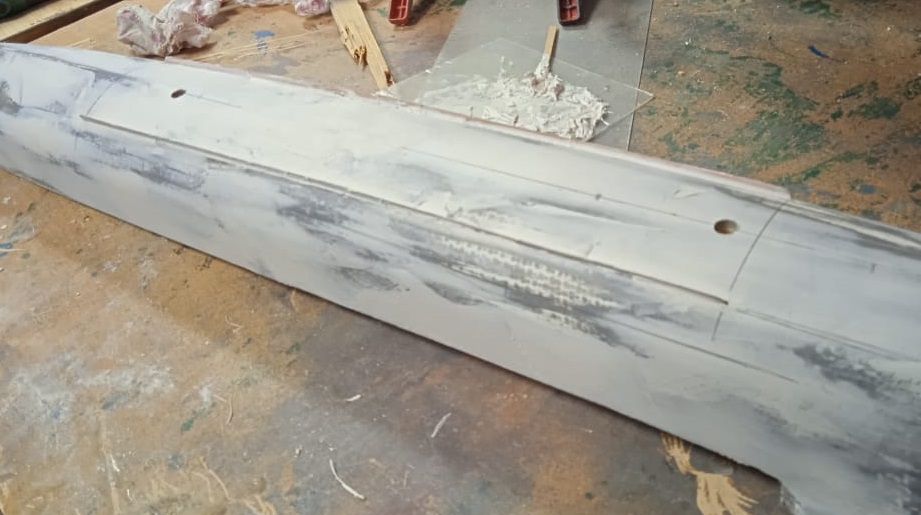

Затем прогрунтовал, что бы увидеть "ямы" и неровности. После прошпаклевал и снова загрунтовал.

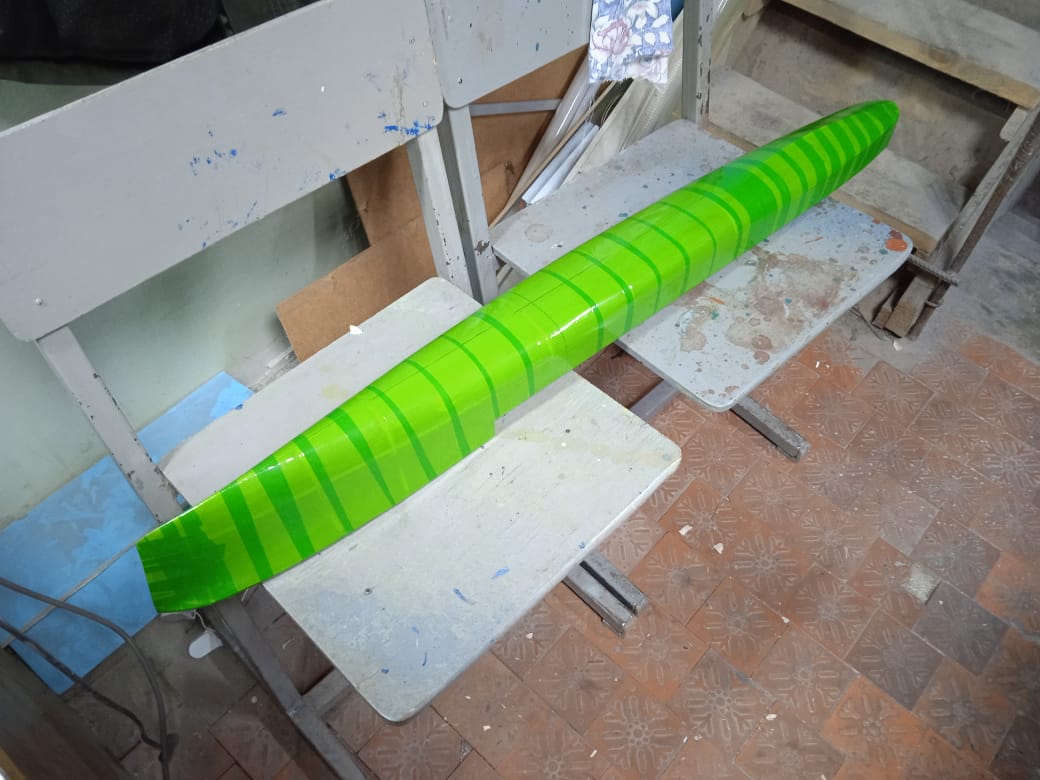

После обработки "болвана" сделал разделительный слой из скотча

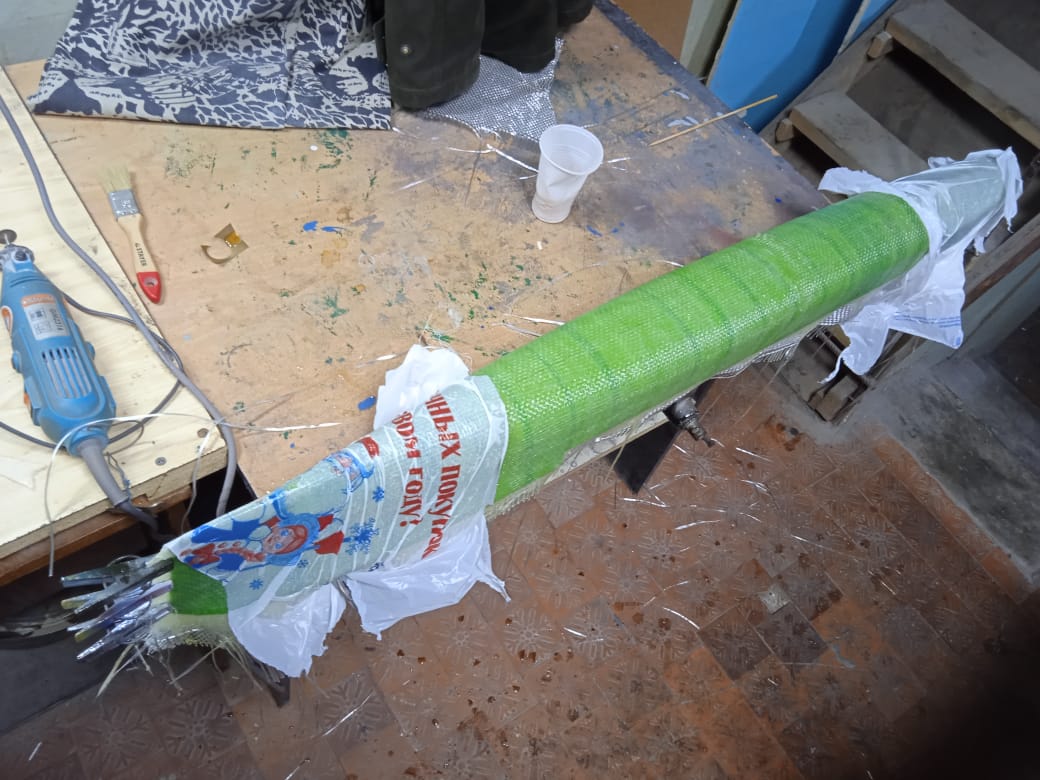

Из стеклоткани на эпоксидке, сформировал "корпус".
Целлофан на оконечностях - для более плотного прилягания ткани к болвану(снизу скреплен прищепками).

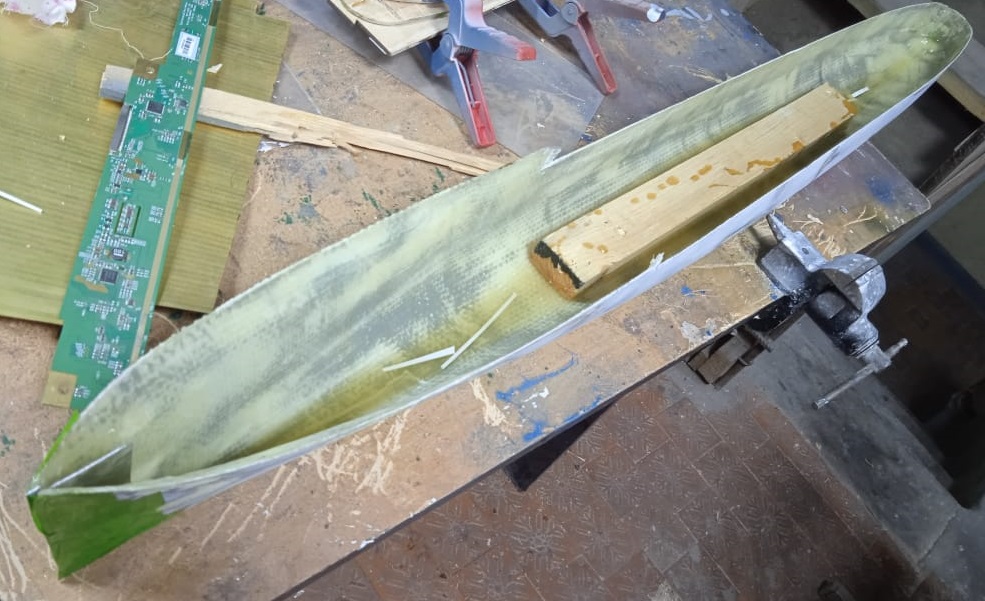

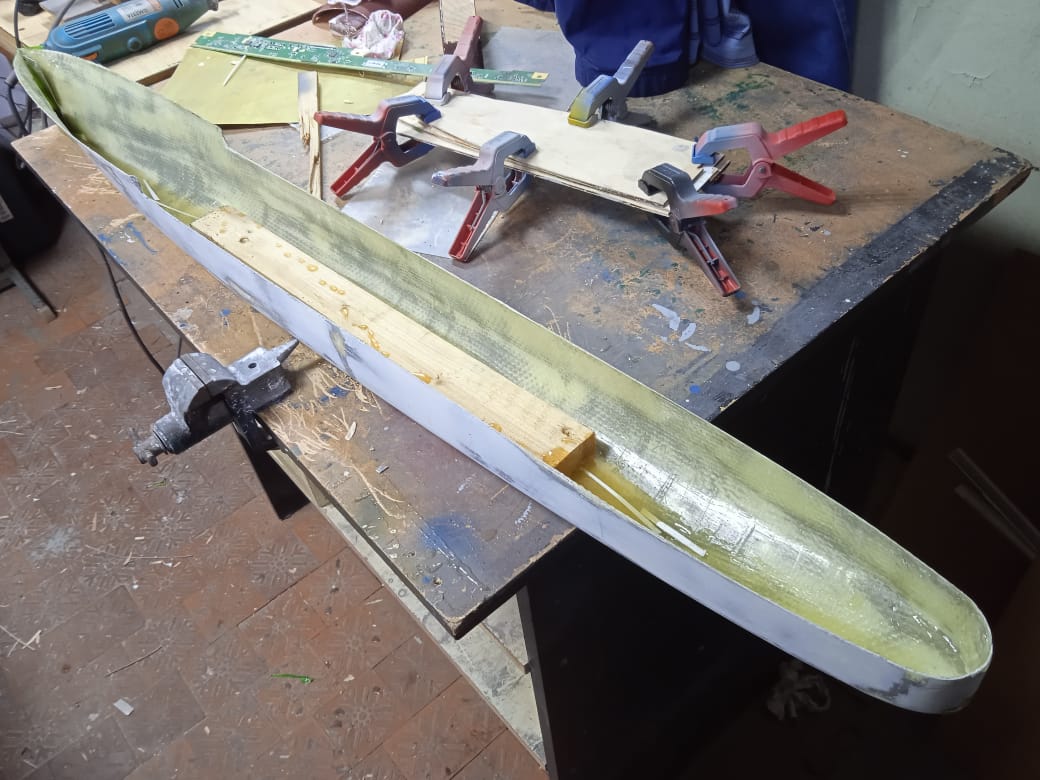

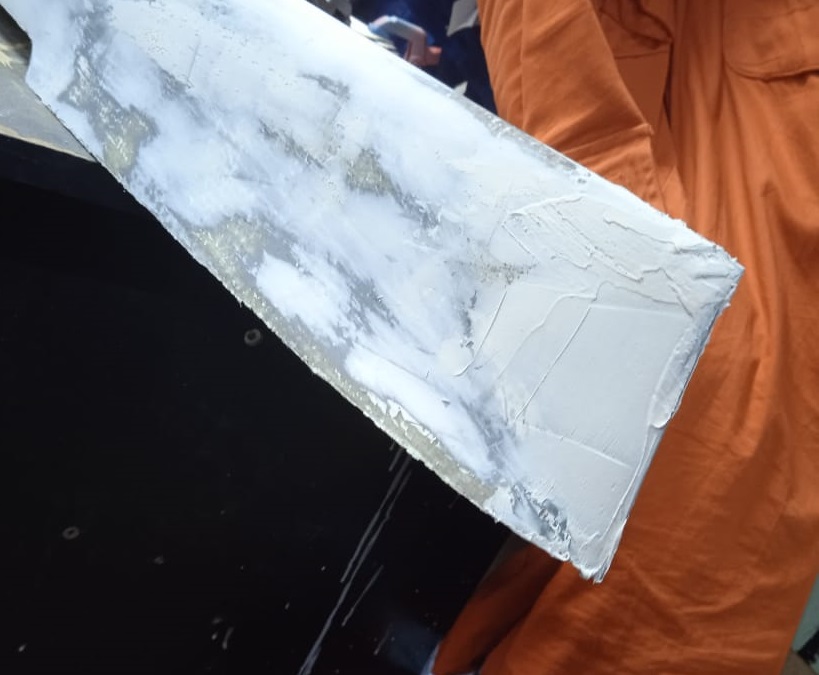

После высыхания смолы, снял "корку" (сошла отлично, без повреждений!) и сразу, также на смоле внутри корпуса укрепил дощечку для монтажа подмодельных стоек и вклеял форштевень и скуловые кили. .
Параллельно с изготовлением корпуса, делал заготовки на будущие элементы модели.

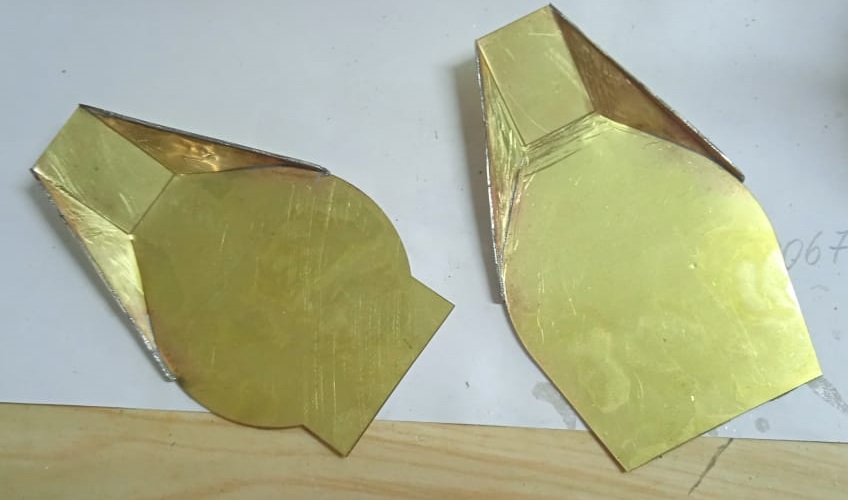

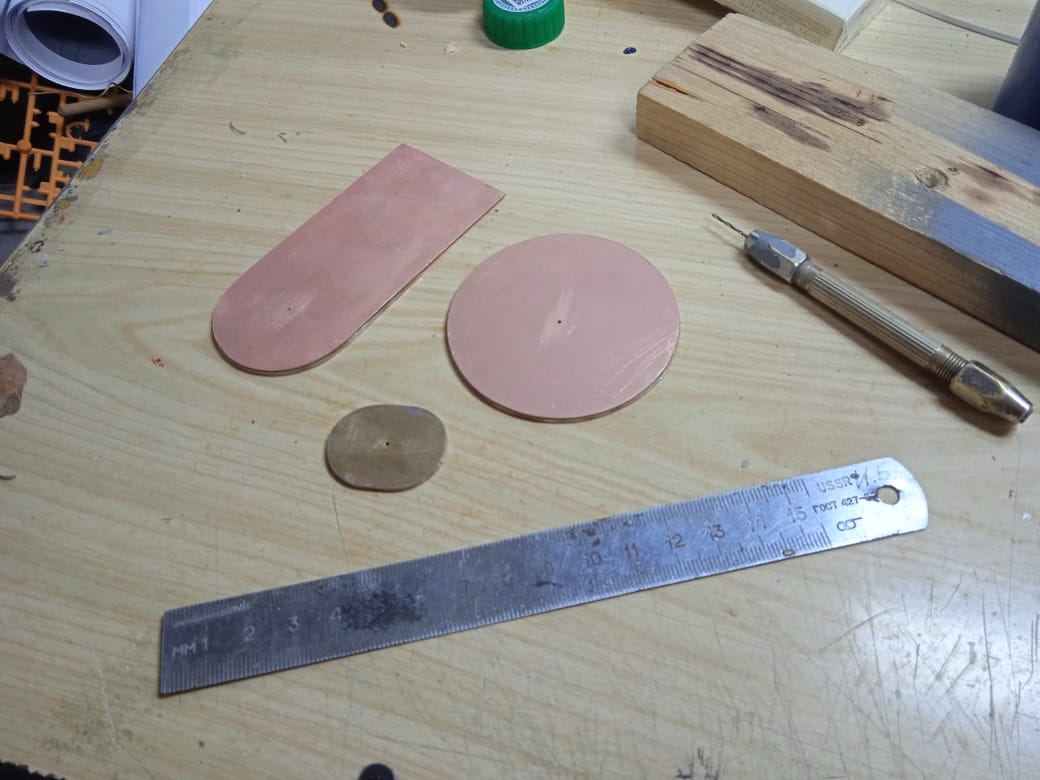

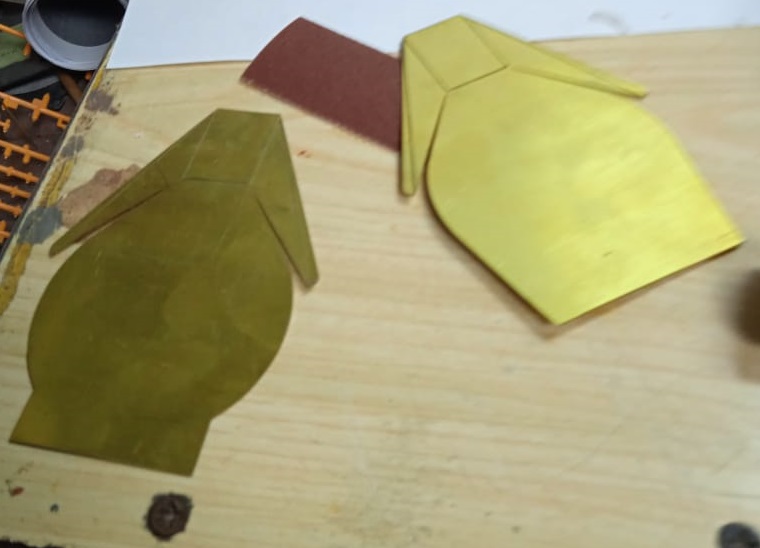

Козырьки платформ возвышенных орудий

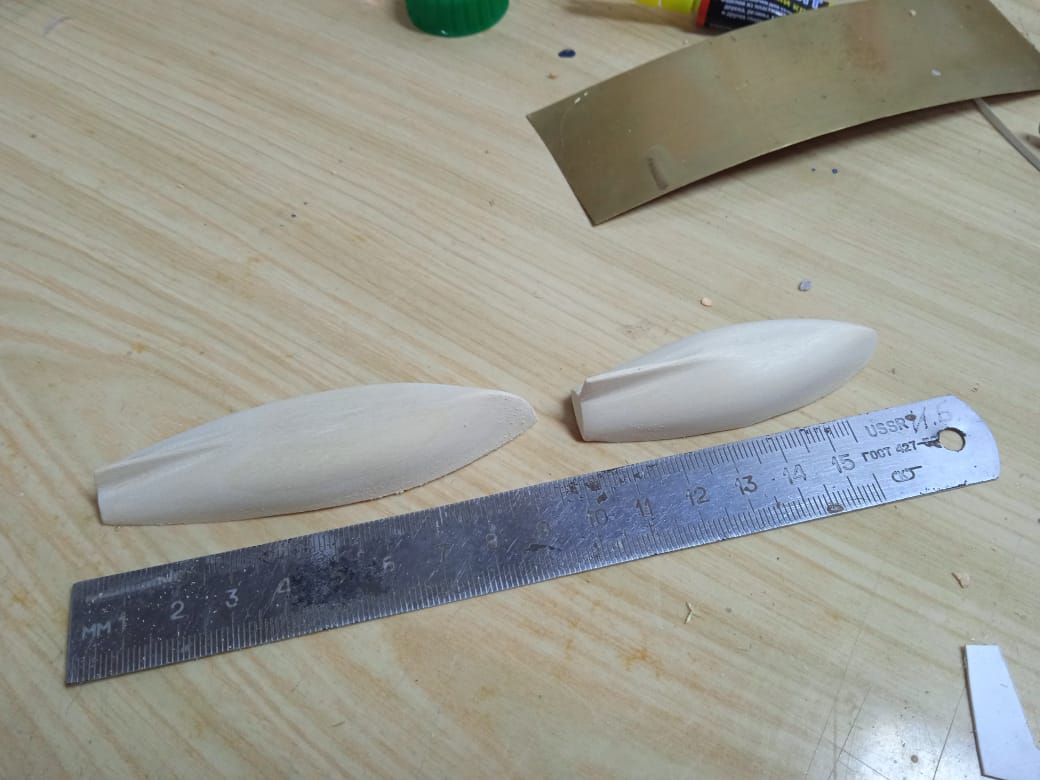

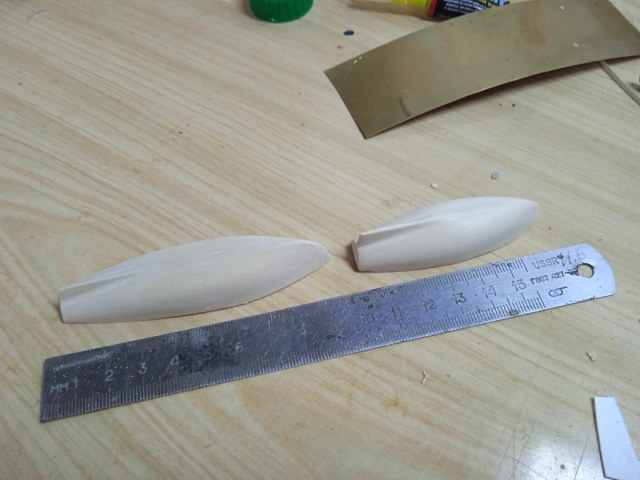

Болванчики для плавсредств
палубы для надстроечных конструкций

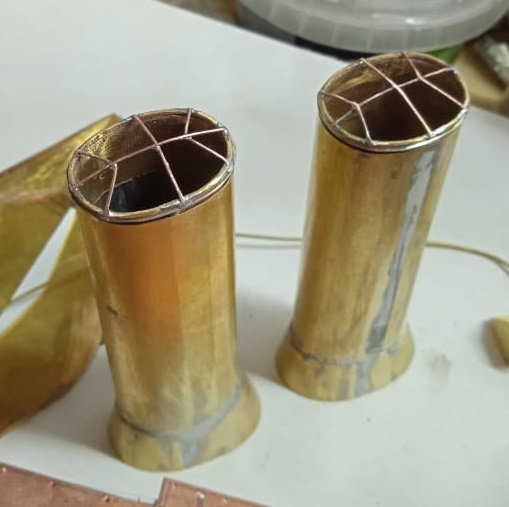

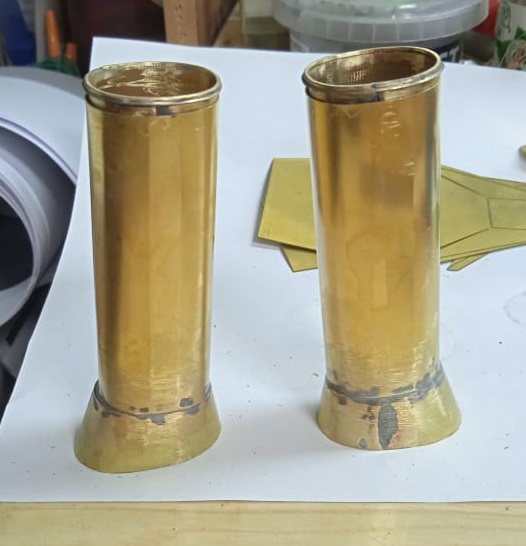

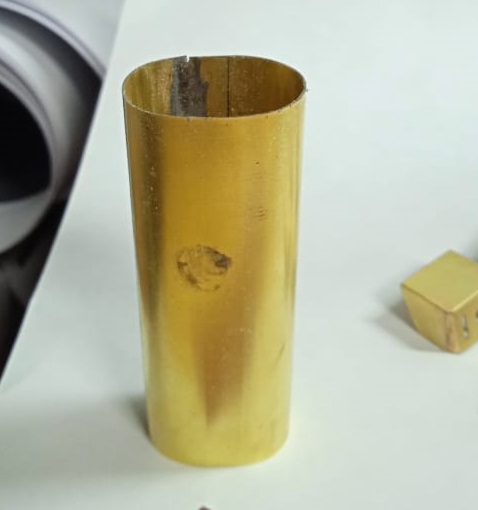

заготовки для дымовых труб
.Эх, старые технологии 80-х самые надежные и проверенные временем. Сколько было переклеено корпусов, подумать страшно. Я когда выклеивал корпус, покрывал болванку эдельваксом. Такая была штуковина для покрытия паркета, как сосиска в целофановых тубусах, оранжевого цвета. Отличный был разделительный слой, эта мастика на основе воска, отлично полировалась после нанесения на болванку. Ну и выклеивал сразу матрицу, а потом по матрице уже корпус. После извлечения из матрицы корпус не требовал не шпаклевки, не зачистки. Разве что чуть чуть, где вылезали поры, корпус получался тонким и прочным, а самое главное все получалось быстрее чем снятая с болвана скорлупа, которую нужно шлифовать и шпаклевать и намного качественней. И в качестве бонуса оставалась матрица, по которой при желании можно наклеить таких корпусов много.
Я честно говоря засмотрелся на производство корпуса.....это какая то магия!!! Поэтапно теперь бы понять как и что.....капец как интересно! Хоть я и не слова не понял из Костиного писания...
))))))))))))))))
Надо будет полазить по просторам инета....
Игорь, если не возражаете, я присоединюсь к любопытствующим наблюдателям.... ))))
Олег Черкасов
Если кратко — делается болванка из любого хорошо обрабатываемого материала, затем вокруг этой болванки формируется многослойная "скорлупа" из стеклоткани, пропитанной эпоксидной смолой. После высыхания эпоксидки получается прочная корка из стеклоткани, которая снимается с болванки — искомый корпус.
Если кратко — делается болванка из любого хорошо обрабатываемого материала, затем вокруг этой болванки формируется многослойная "скорлупа" из стеклоткани, пропитанной эпоксидной смолой. После высыхания эпоксидки получается прочная корка из стеклоткани, которая снимается с болванки — искомый корпус.
Да, всё правильно !
Но продолжим немного.

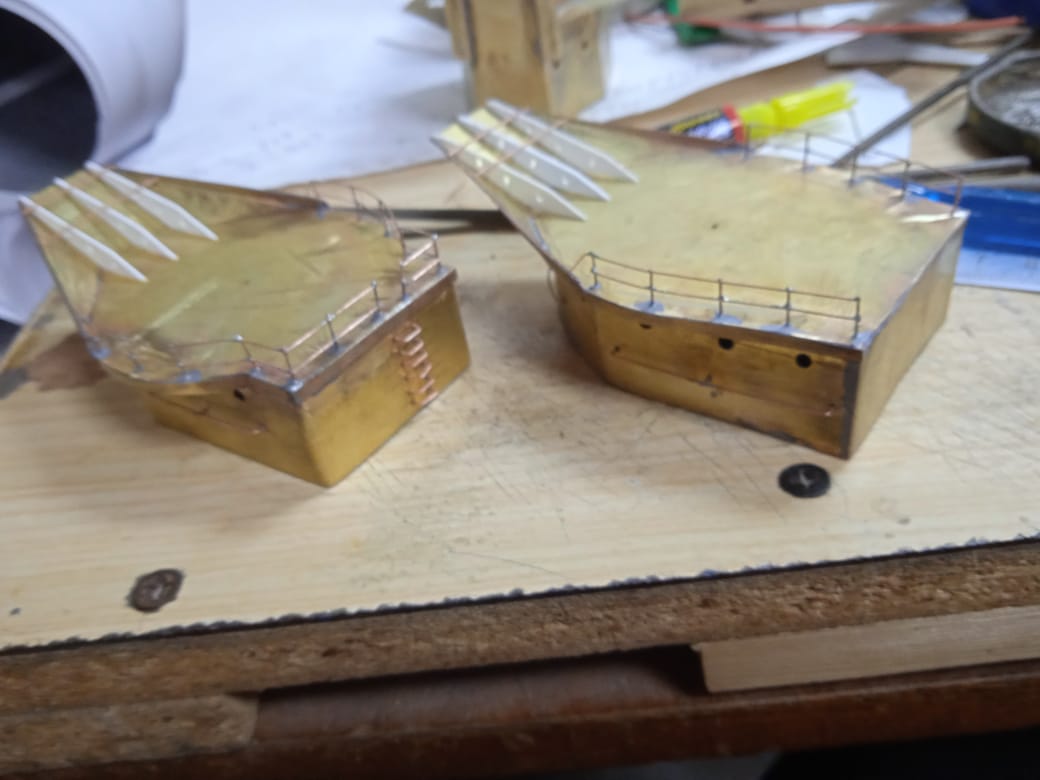

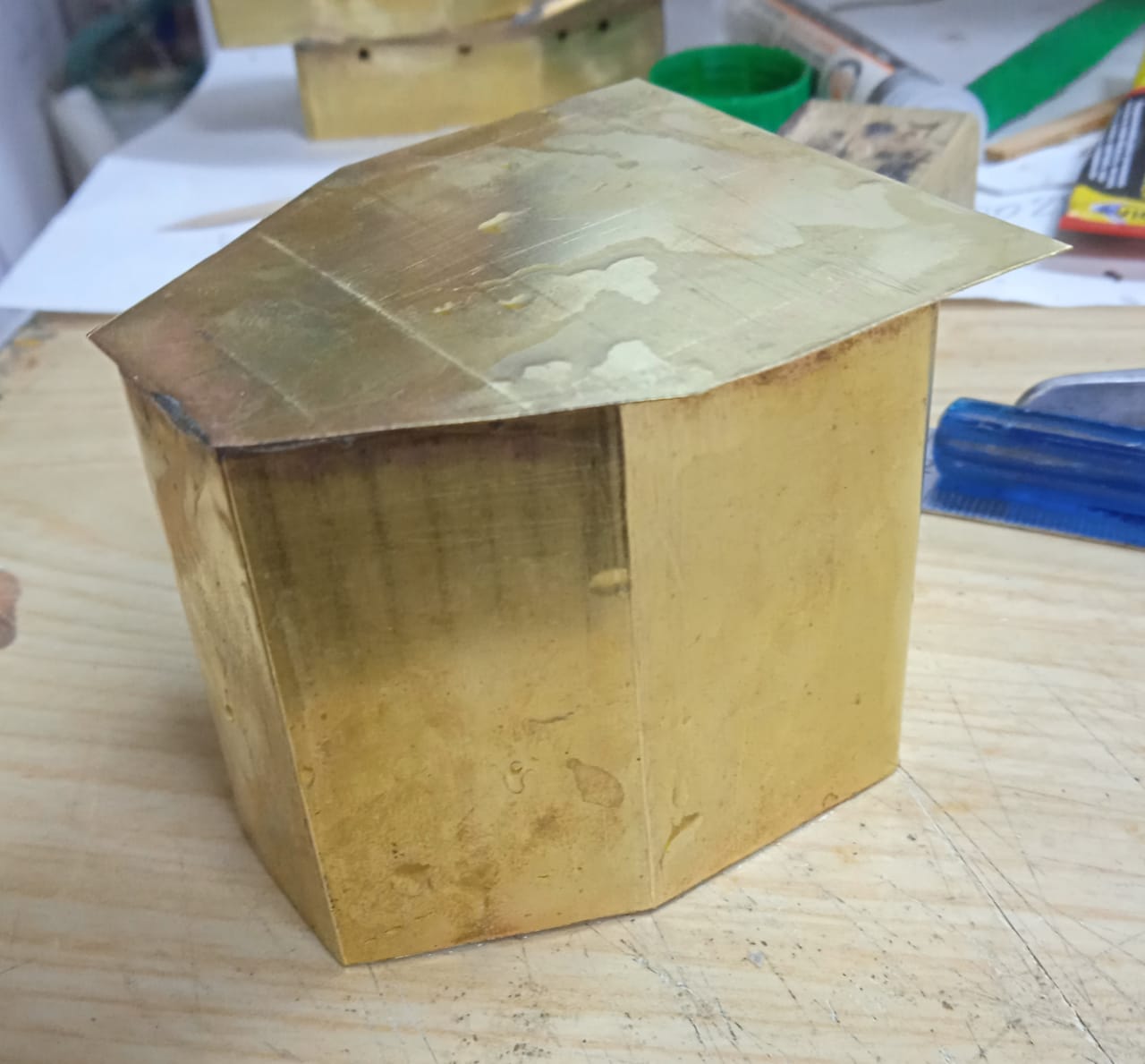

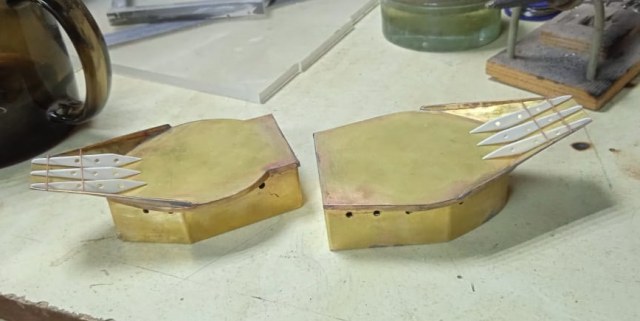

Платформы орудий с козырьками: согнул, пропаял и припаял к основе.

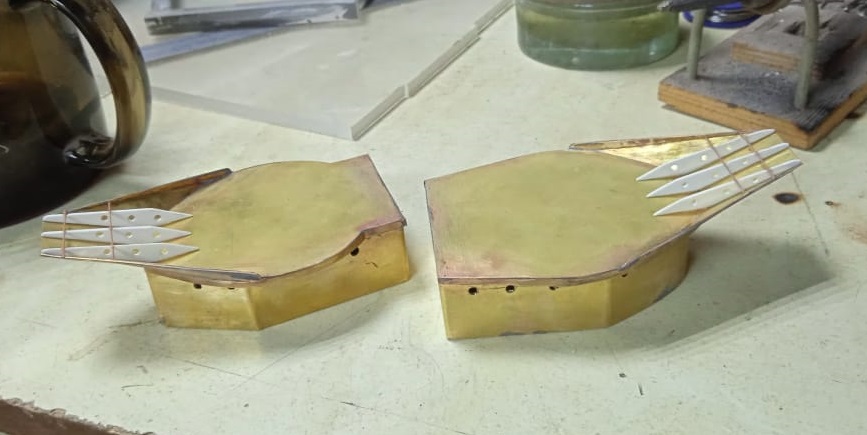

Добавил рёбра жёсткости.

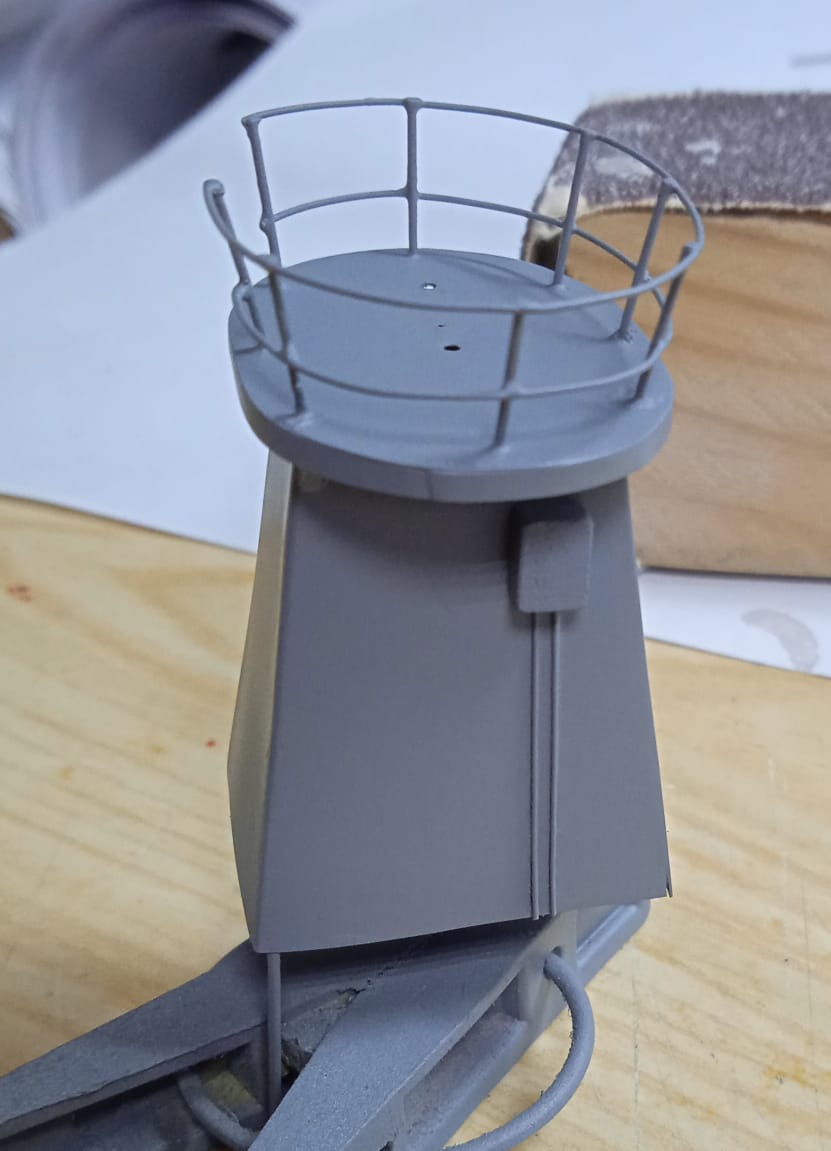

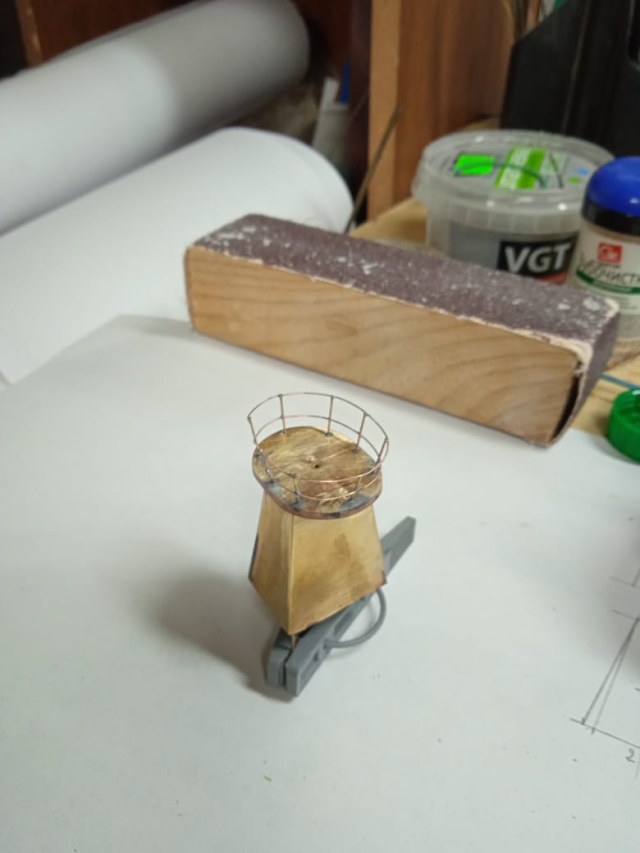

Сделал основание прожекторной башни и прогрунтовал её.

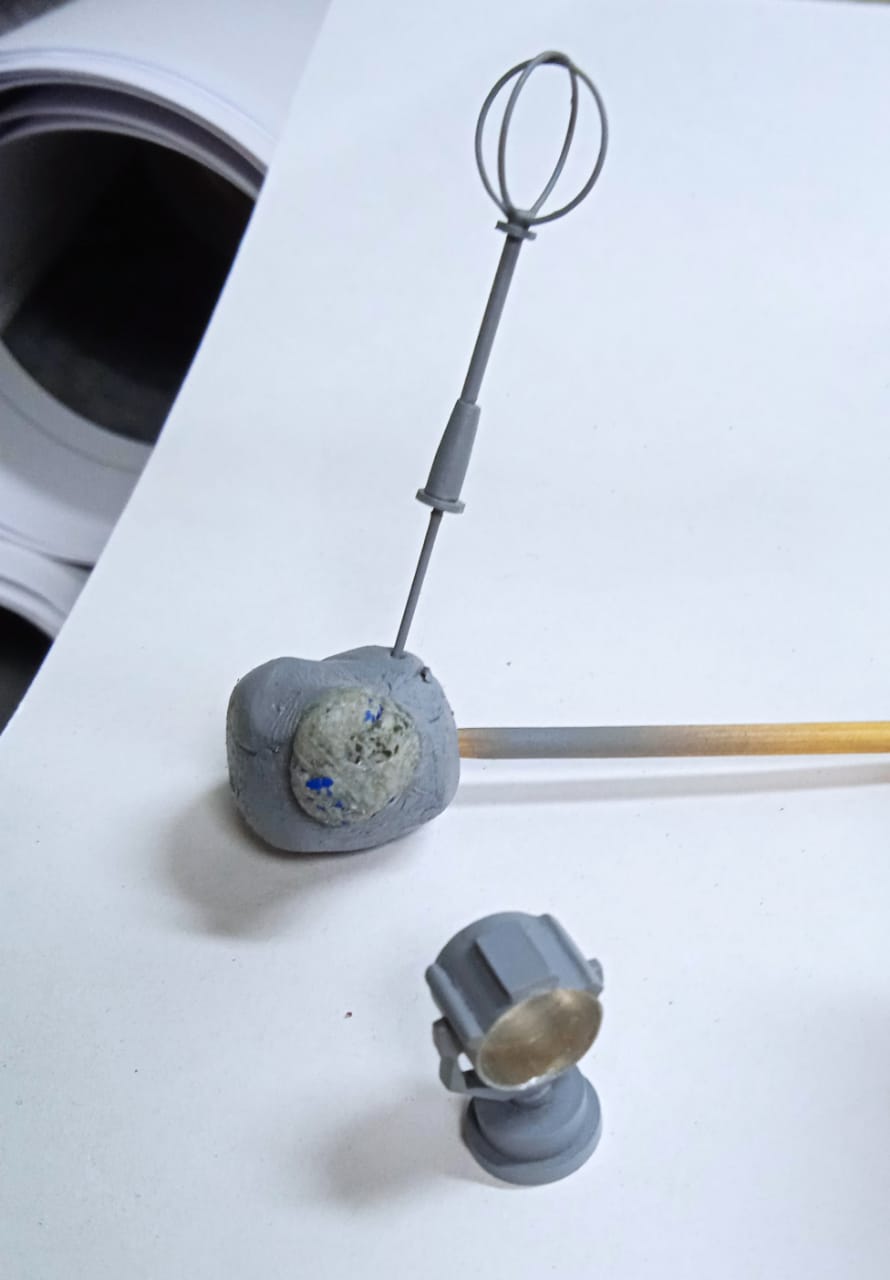

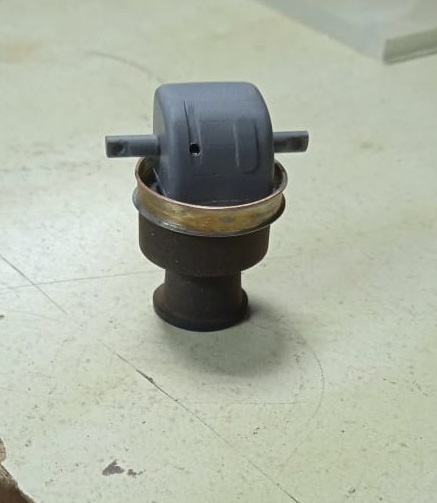

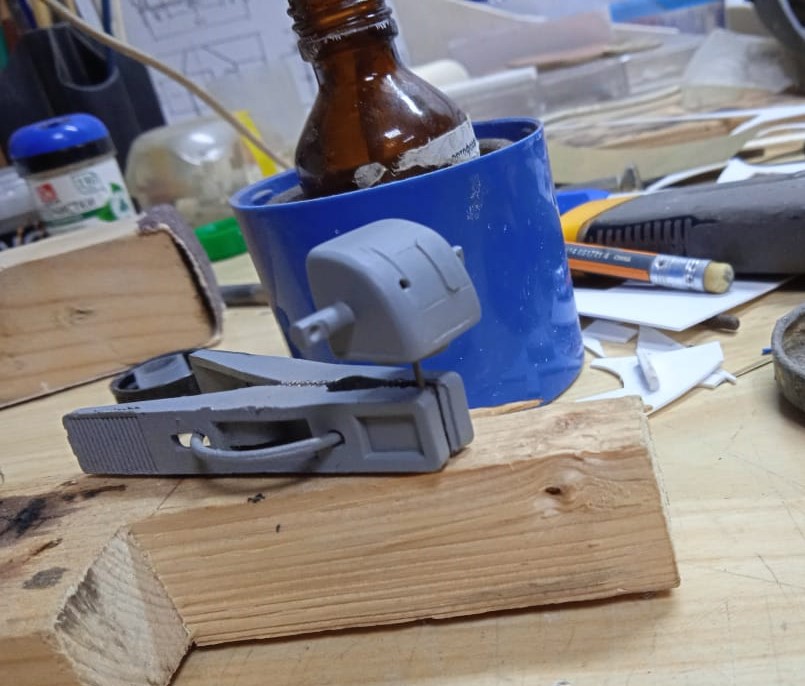

Ну и сам прожектор с пеленгаторной антенной
Игорь здравствуй! Присоединяюсь к наблюдателям. Очень интересная стройка!!! Мне учиться и учиться. Ждем продолжения. Удачи в стройке

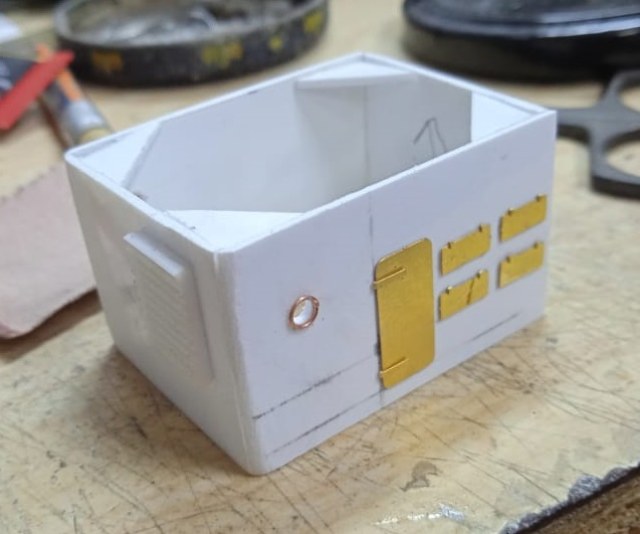

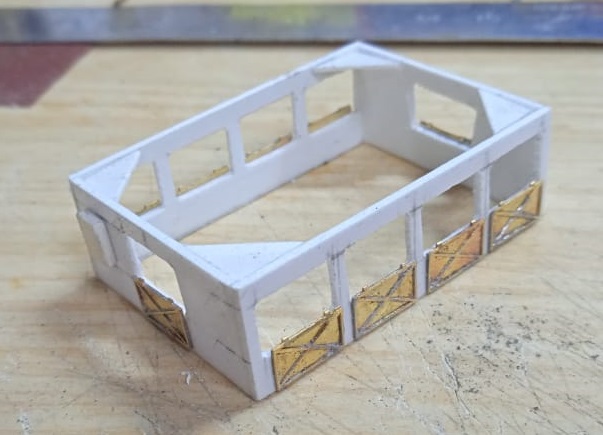

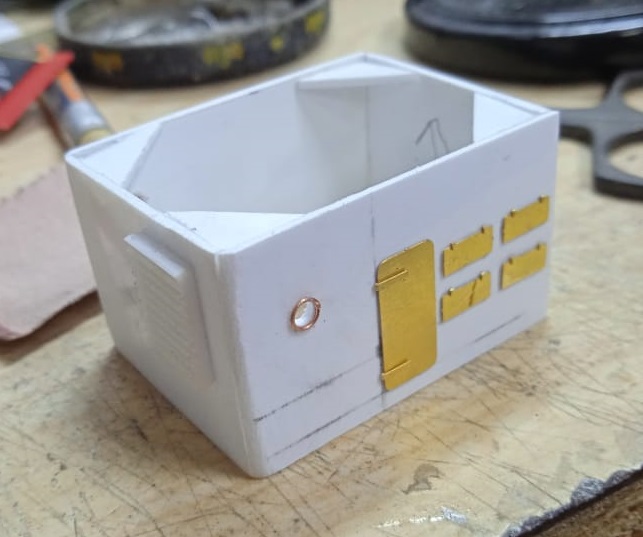

Продолжим: часть надстроек, которые, в некотором смысле "второстепенные", решил сделать из пластика.

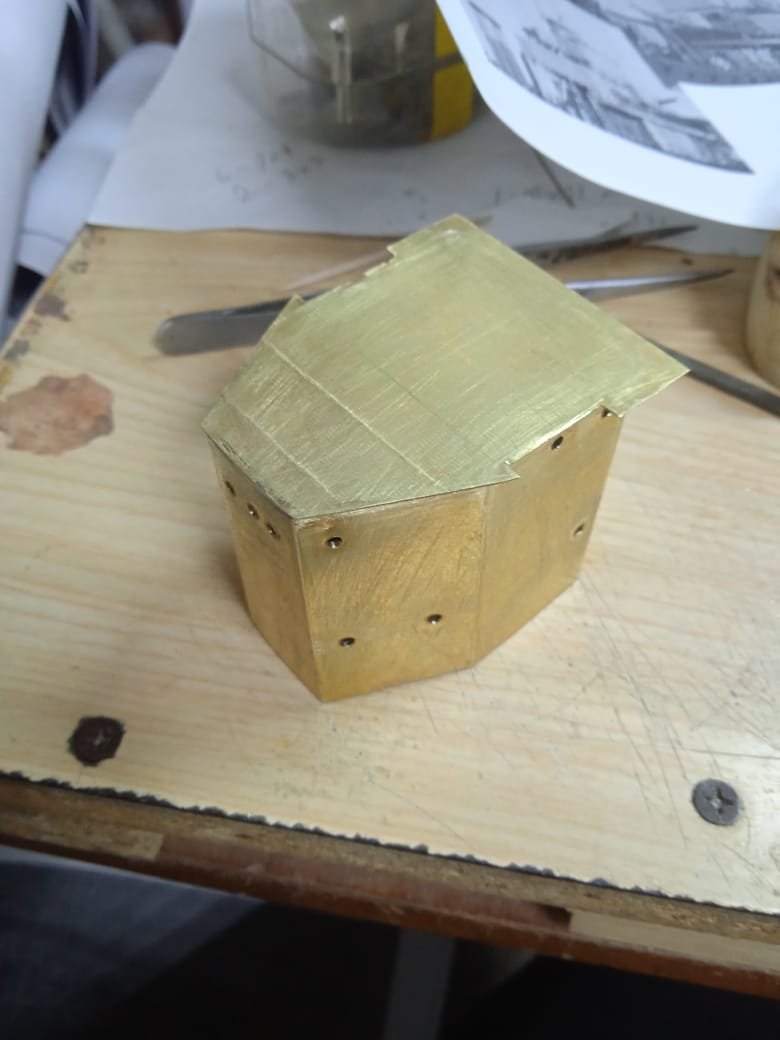

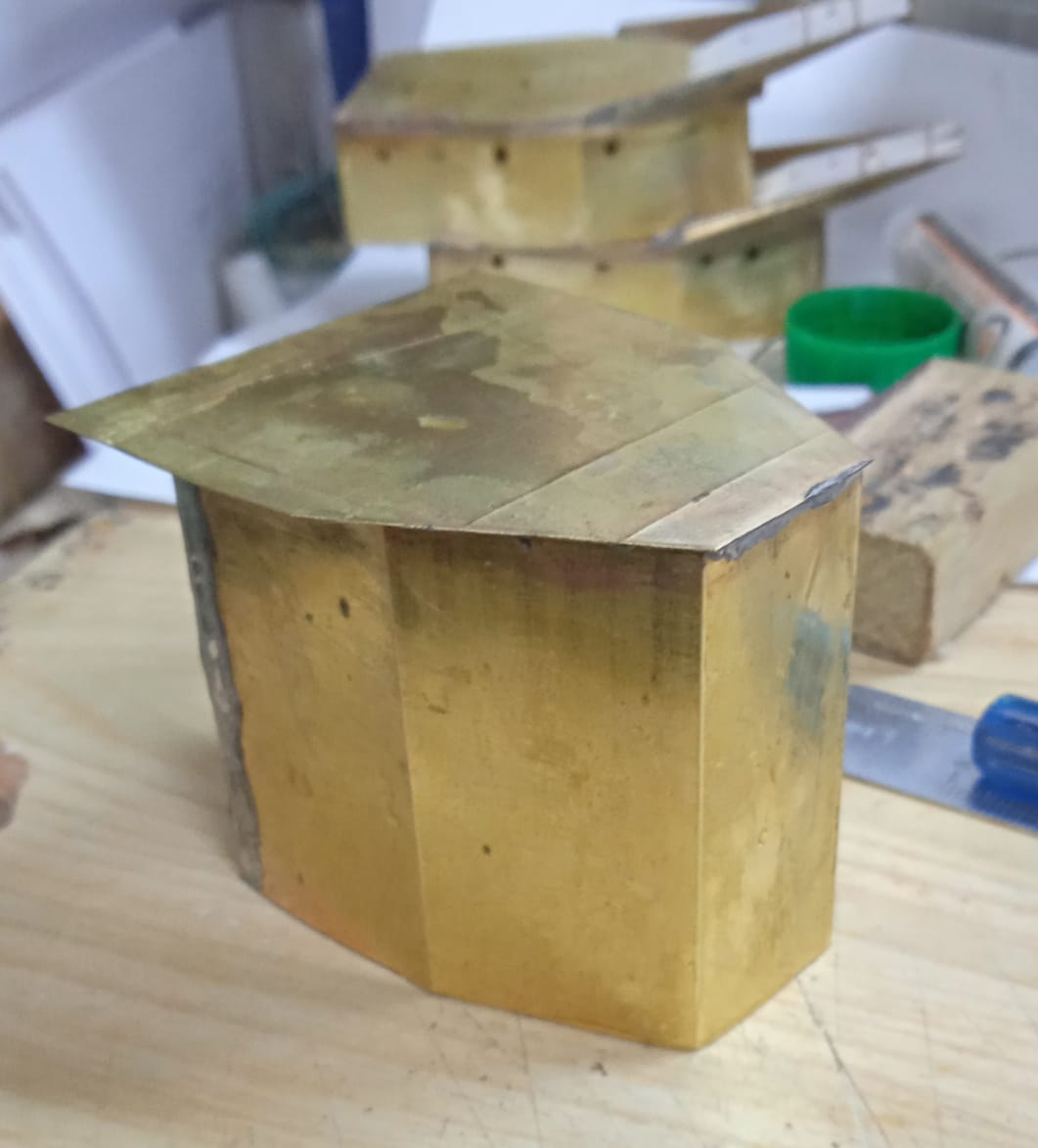

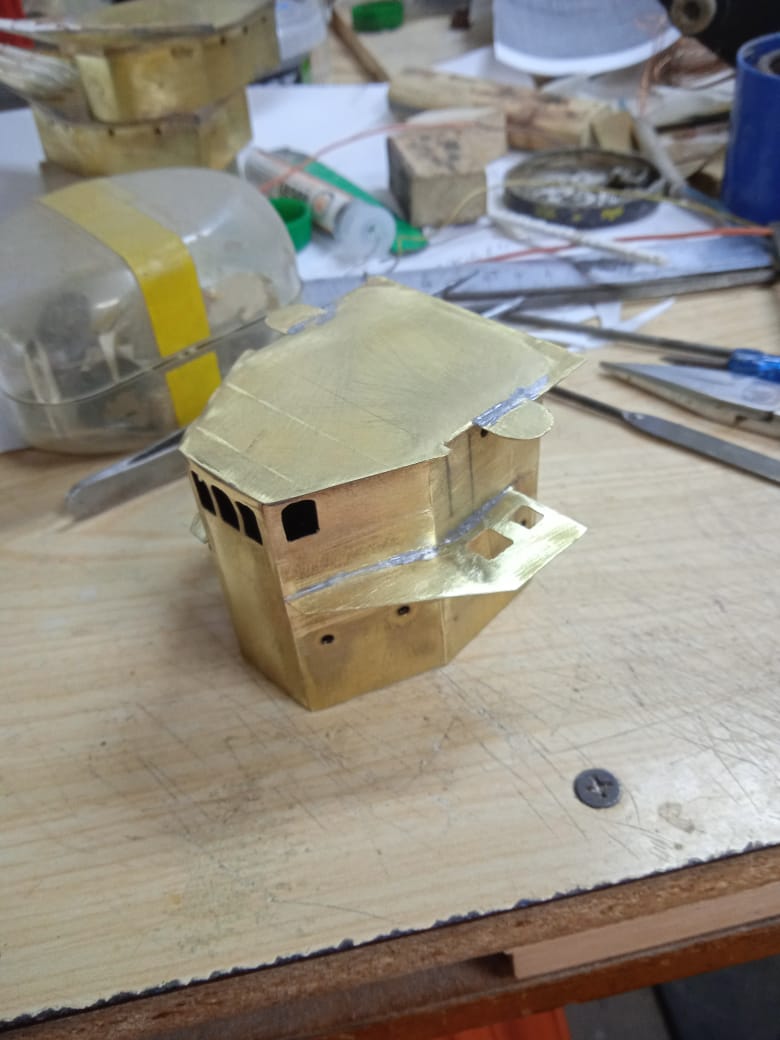

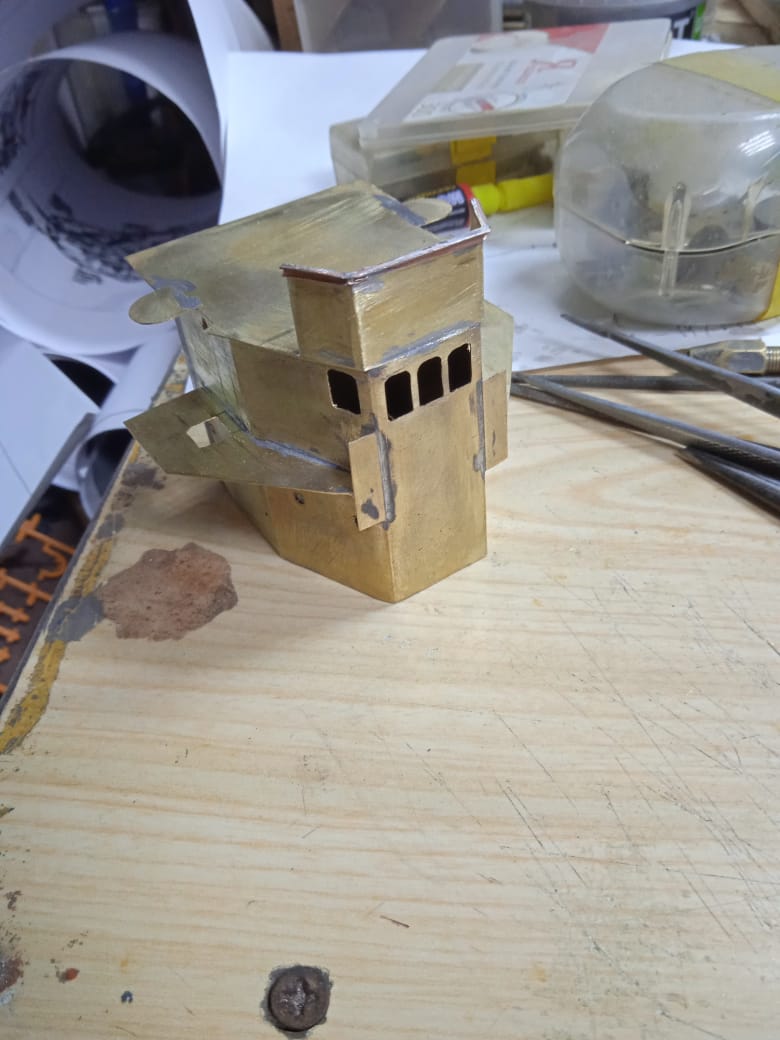

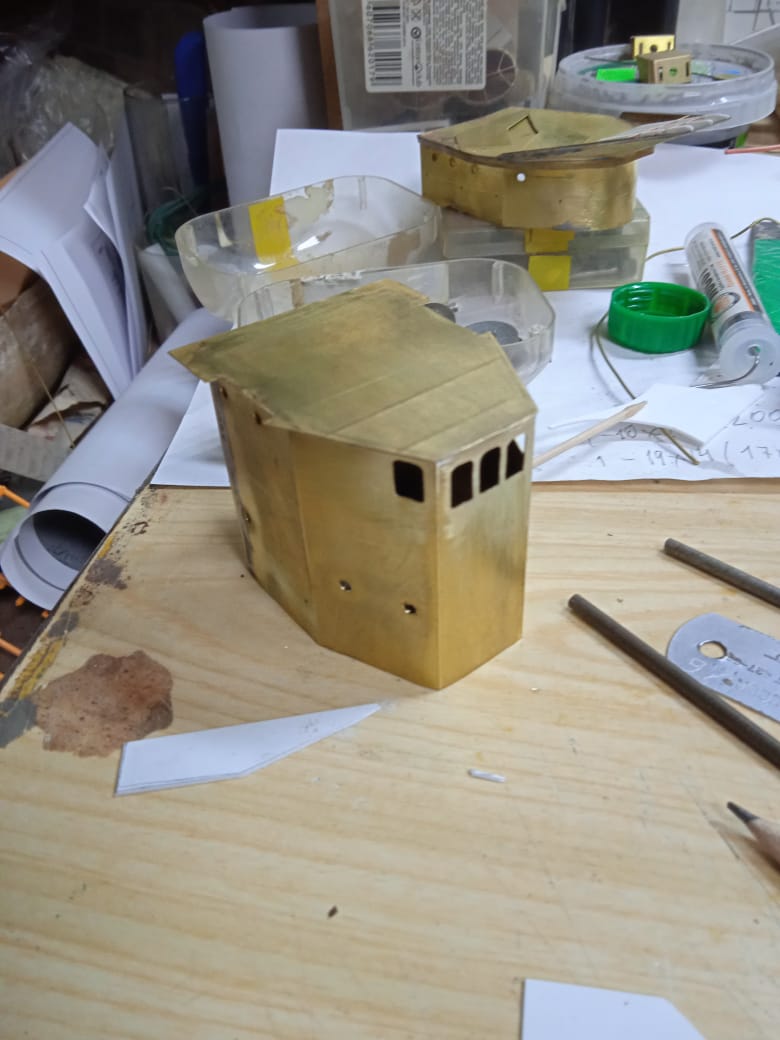

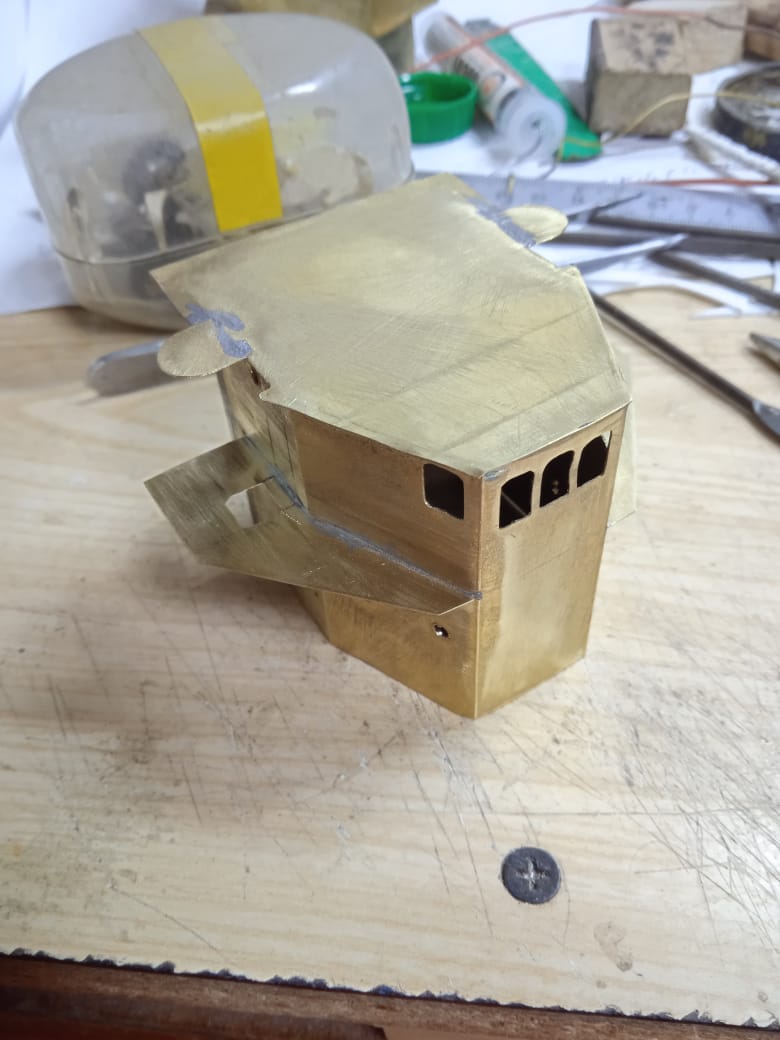

Начал колдовать над ходовым мостиком и боевой рубкой
Но это ещё не всё с этой конструкцией, будет продолжение!

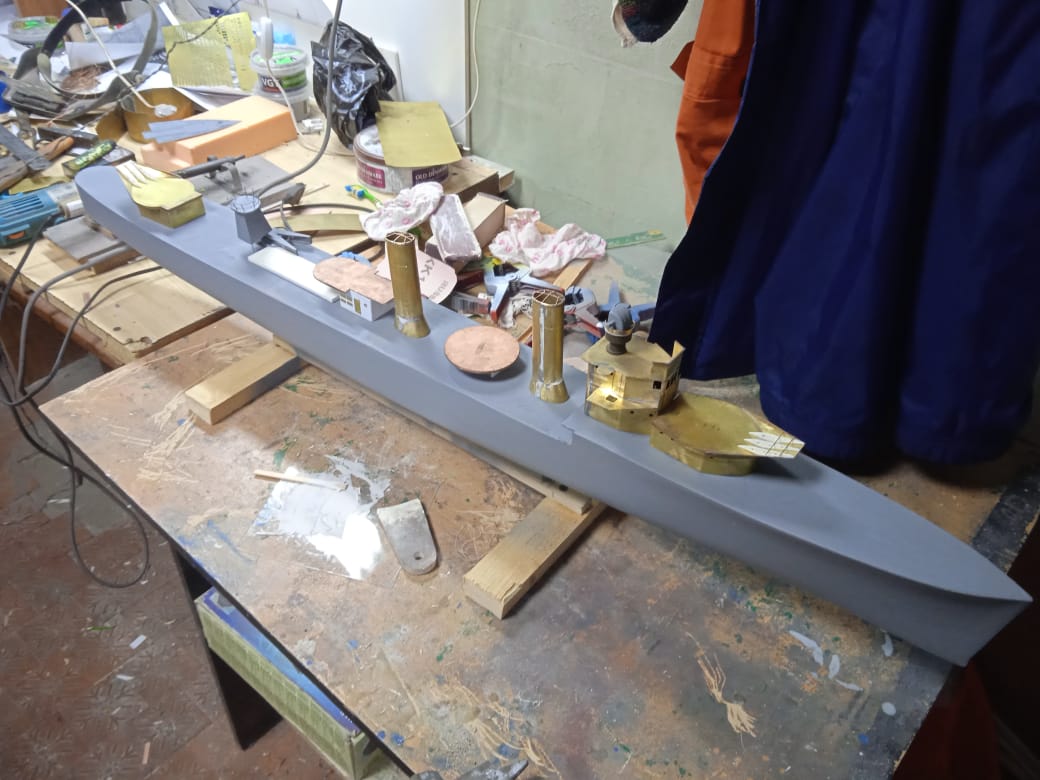

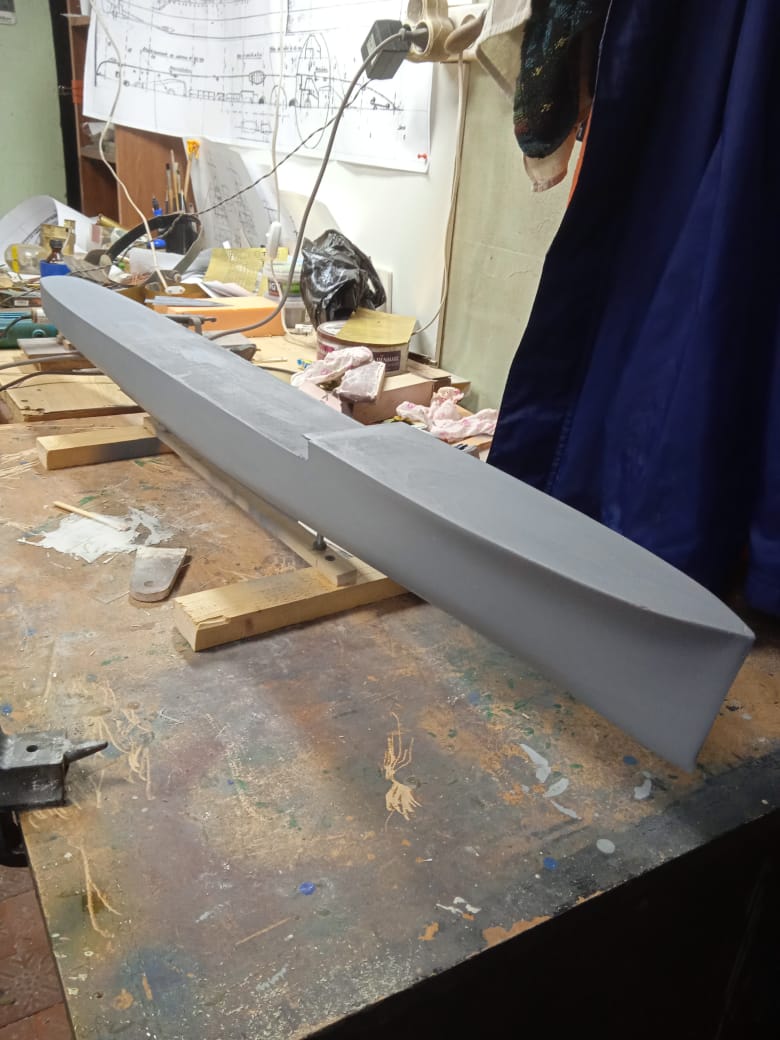

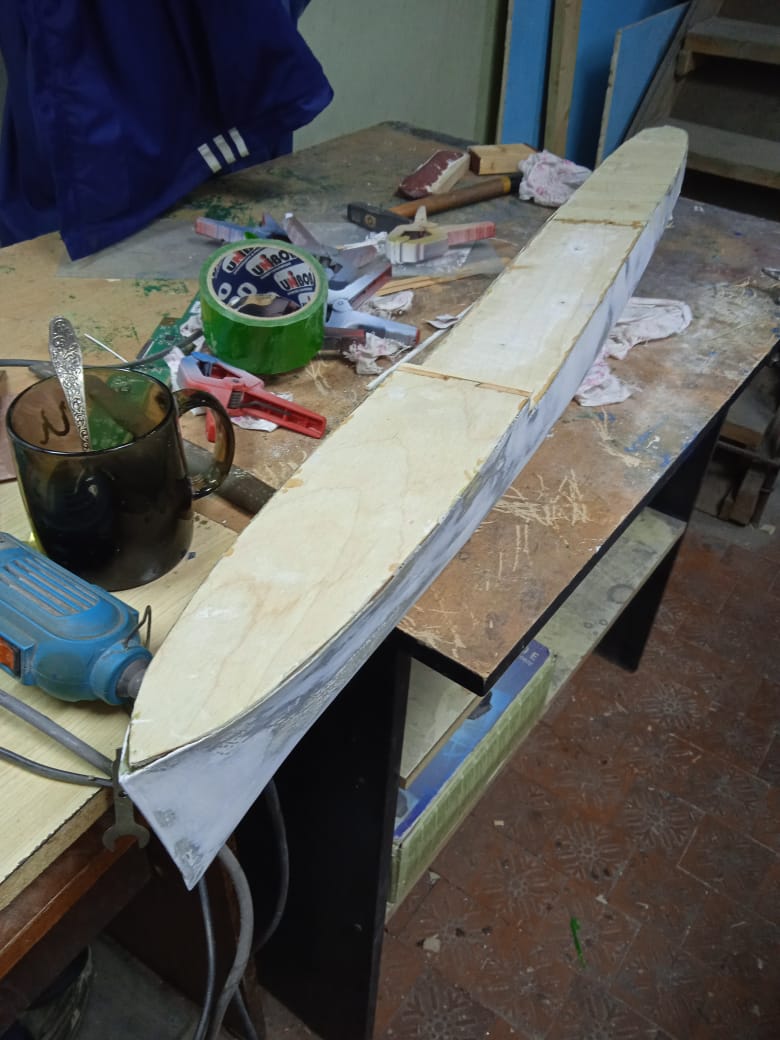

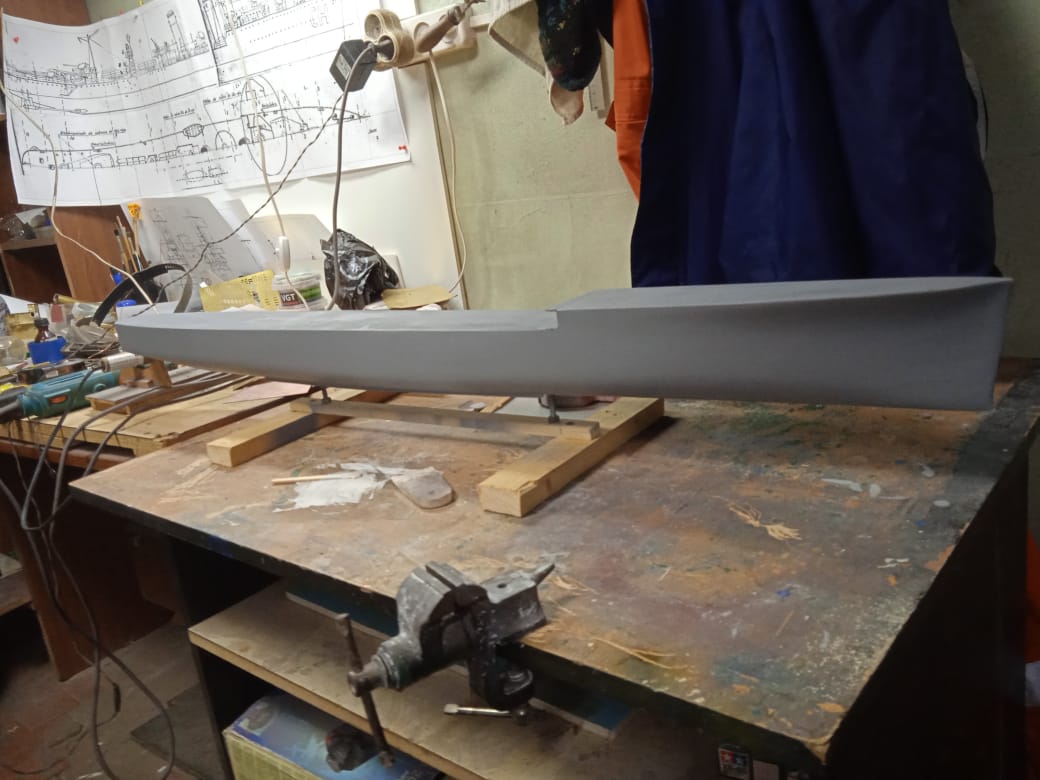

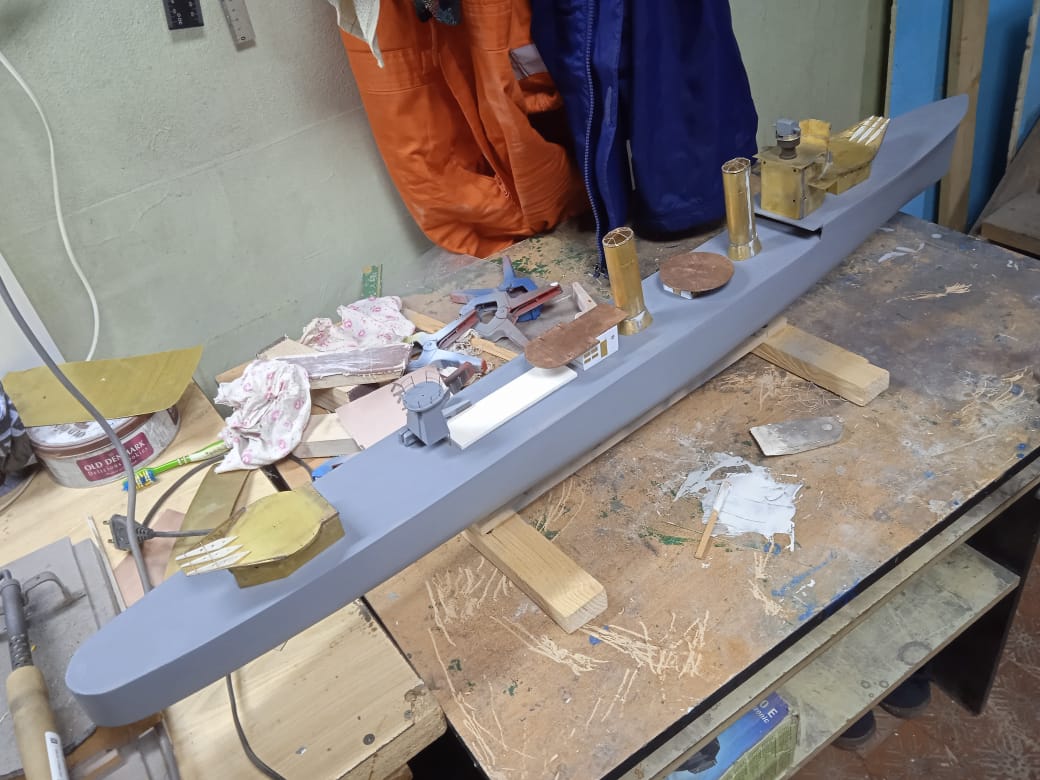

Вклеил палубу в корпус, прошкурил и прогрунтовал.

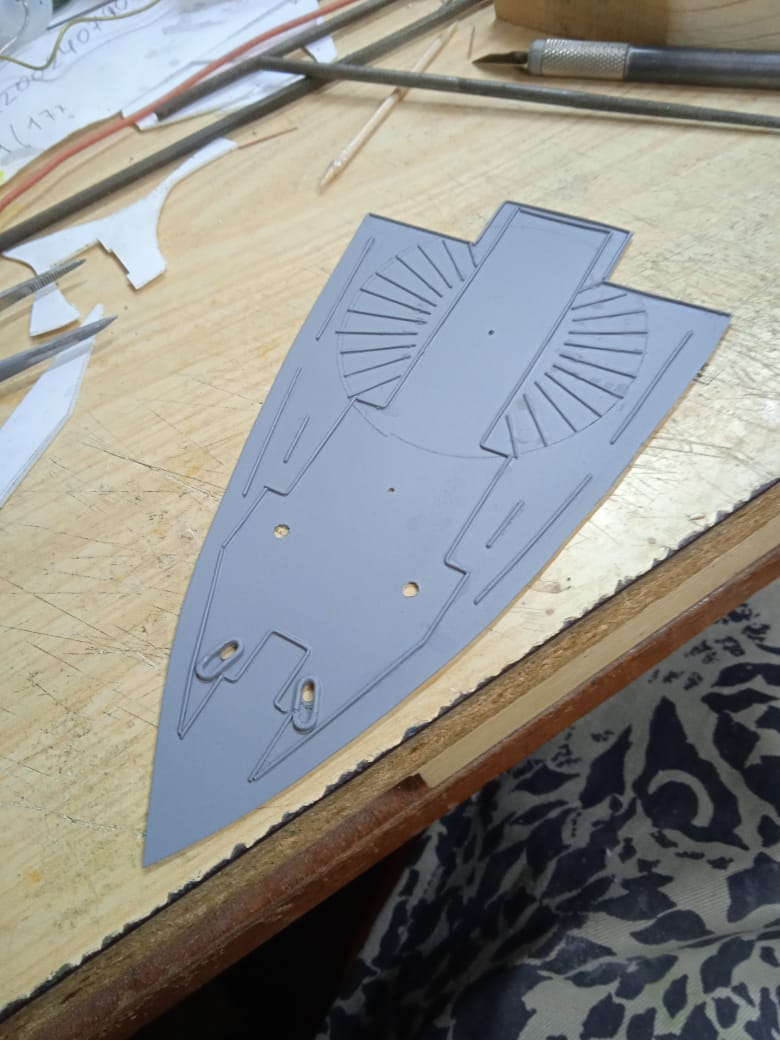

И для удобства последующего монтажа, отдельно сделал фрагмент палубы полубака с ракроем под швартовныеякорно-цепные элементы
Чароит

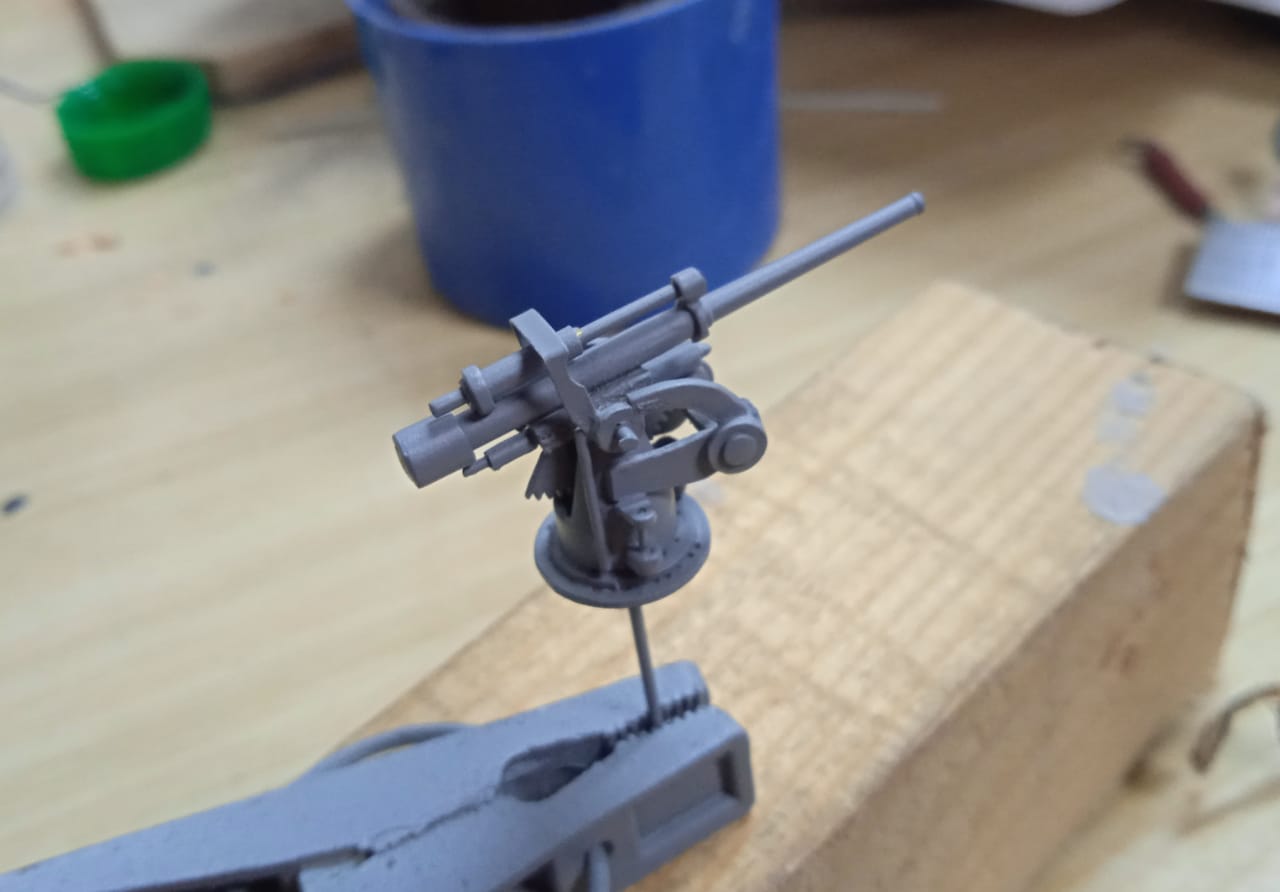

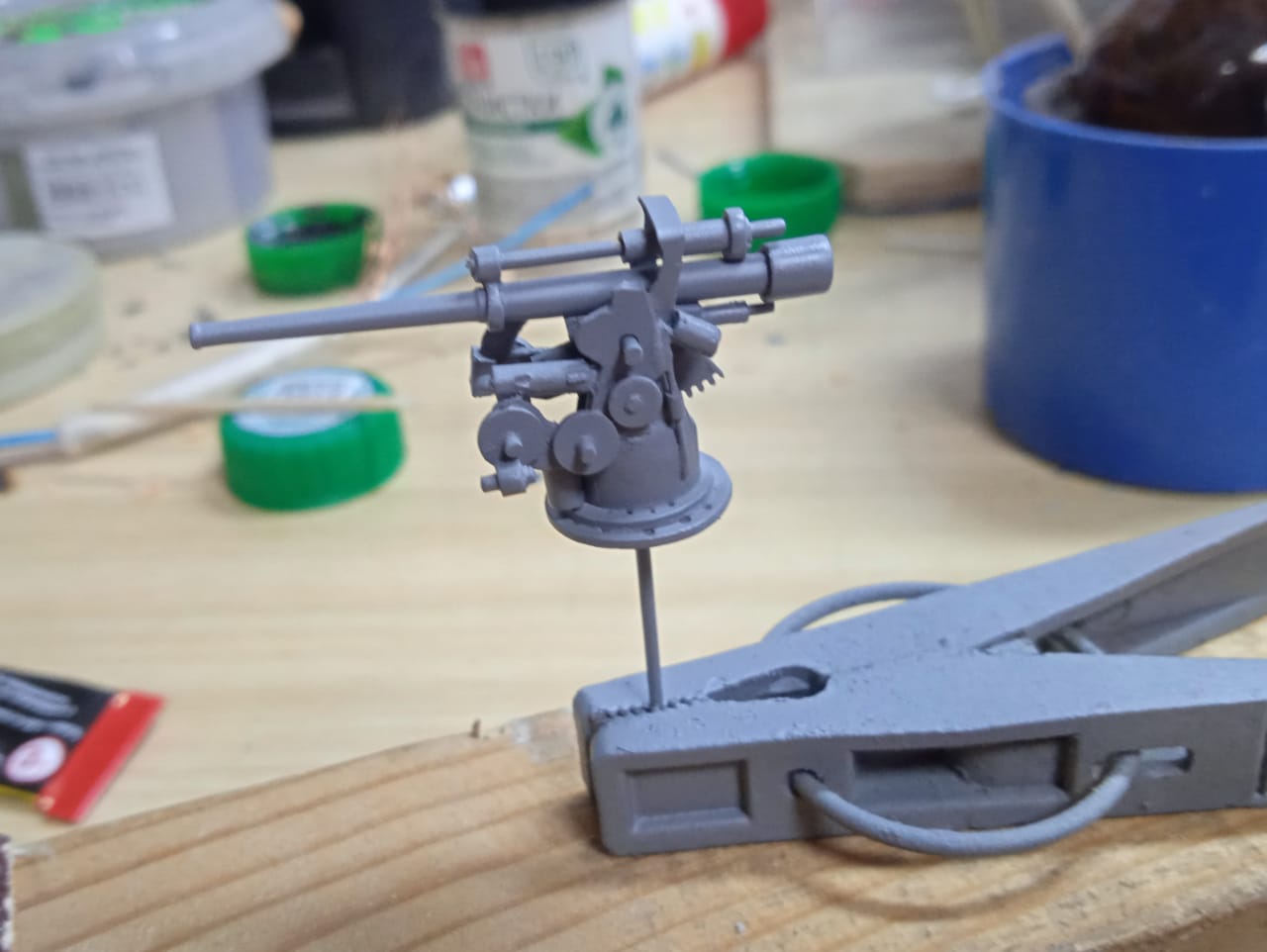

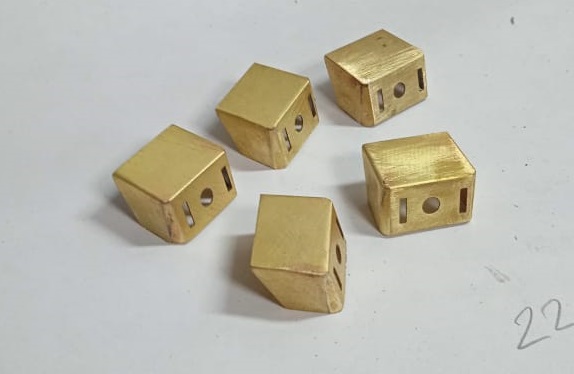

Вроде нет, Орудия Викерс с испанскими доработками.
Как же все изумительно !!! Преклоняюсь перед мастерами старой школы.
Игорь
Это... Великолепно.
Можно чуть поподробнее про орудия? Из чего изготовлены стволы и прочие тела вращения? Точили?
