Попутного ветра коллеги, а вот так сказать и я, я думаю меня уже записали к бесследно пропавшим ,но нет стройка продолжается хотя темп кхм..... никакой.

Я продолжил махать напильником как и наметил ранее

- прорезал двери в кормовые раковины
-  сошлифовал родные упоры палуб
- сделал упоры под новый-старый гондэк
- срезал кормовую переборку до уровня актуального опердэка
- залил пластиком лишние дырки и раковины и устроил  шлифовку корпуса  под чистовую обшивку.

ну а бонусом увлекся и раширил орудийные порды гондека, потому как в очередной раз просматривая чертежи понял что в родные порты правильная 16-фунтовка входит уж как-то плотненько, после расширения портов вид у корпуса стал вот прямо какой-то правильный чтоле.

Так что на сим пиление пластиковой болванки буду считать законченым и вскоре займусь увлекательным этапом обшивки деревом.

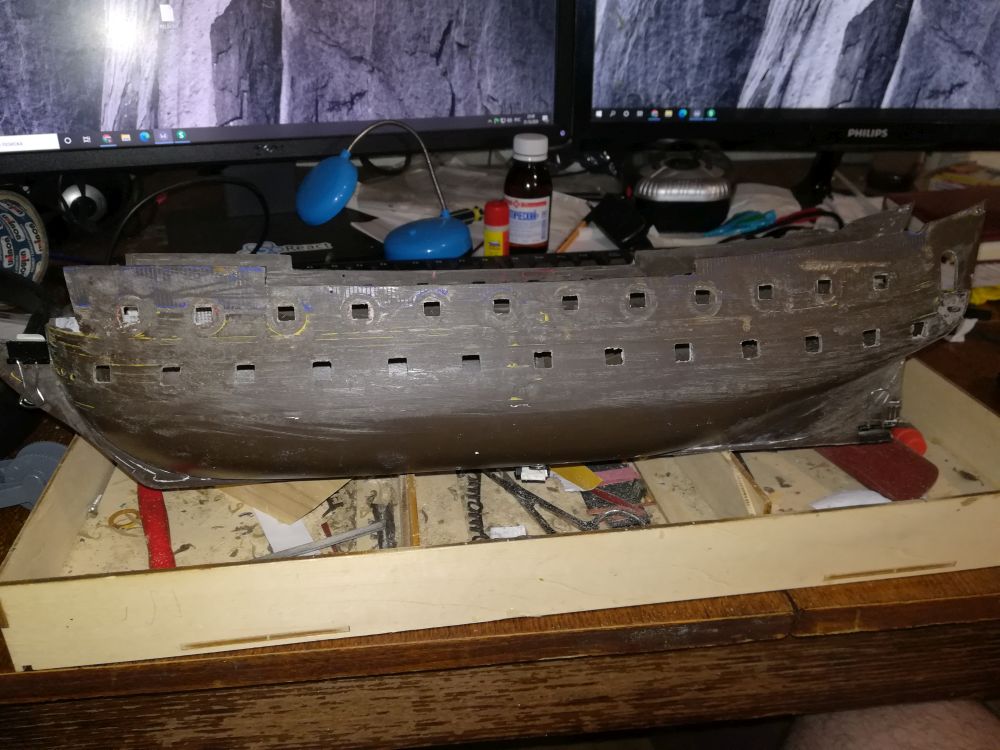

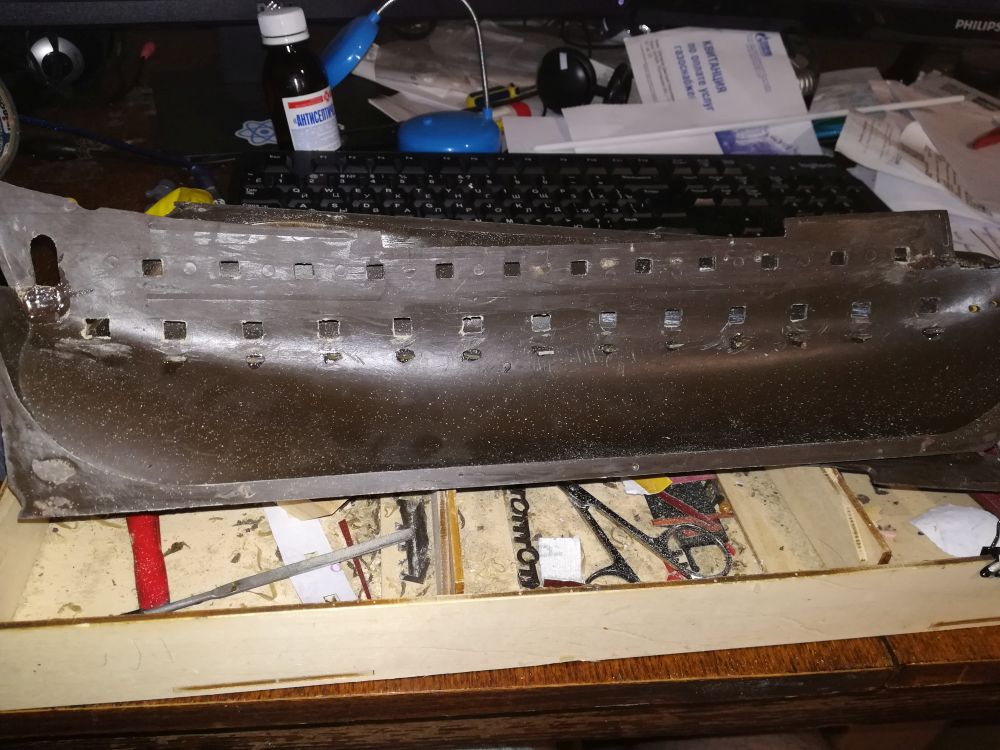

Ну и по традиции пара фоток болванки.

@Константин написал:

По литью из эпоксидки

Спасибо, я читал про добавление касторового масла с смолу для повышения текучести и пластичности. что касательно покрытия формы порошком это мне кажется очень хорошим вариантом для создания металлического поверхностного слоя который отлично пройдет процедуру патинирования. Я еще рассматривал довести концентрацию пудры до максимума придав пастообразную консенстенцию смеси и задавить ее в формы при помощи шприца сформировав отливку давлением.

@Константин (Fortres) Кравченко написал:

На всякий случай...на момент постройки Готы для обшивки корпуса использовались доски шириной от 14 до 18 дюймов, т.е. (33-45 см)...в 100-м масштабе это примерно 3-4 мм

Спасибо за информацию Константин,пластиковые борта при беглом осмотре чертежей сильно тонковаты, однако открытые участки как раз приходят на предполагаемый откидной фальшборт не думаю что он был одной толщины с остальной частью борта иначе был бы уж сильно тяжелым. Толщина пластикового борта порядка 1,6мм поэтому думаю что слой шпона 0,6 снаружи и изнутри как раз даст нужную ширину, с учетом шлифовки  будет около 2,5 мм  как по мне так для откидного борта в самый раз.

Доброго времени суток соратники моделисты.
Давно я не обновлял сказку,несмотря на карантин работа не давала продыху, однако проект не заброшен и вечерами я порой беру в руки напильник и пилю))
Сейчас я продолжаю этап хирургического вмешательства в пластиковый корпус Готы.
Следуя заветам скульпторов я отсекал все лишнее на мой взгляд итого :

- были срезаны все ограждения и родные планшири
- срезан частично княвдигед
- практически подчистую снесен сарай на баке, при помощи фена пилки бормашинки и какой-то матери всему этому хозяйству была предана более плавная и приятная форма


- скруглил корму, как по мне так приятнее выглядит, кажем так обводы в кормовой части стали аппетитнее

- срезал площадки для крепления пушек гондэка
- удалил уродский наплыв в носовой части, я думаю что все кто держал этот набор в руках заметили этот неприятный наплыв перед княвдигедом, подрезал его изнутри и снаружи потом нагрел и завернул вовнутрь, осталось подшлифовать
- срезал наплывы под кормовыми раковинами. Так как палубы в общем будут опущены на 2-3 мм то и раковины придется опускать, тем более что они действительно задраны слишком высоко даже с оригинальной высотой палуб.
- ну и нагрубо сошкурил бархоуты и прочие наплывы.

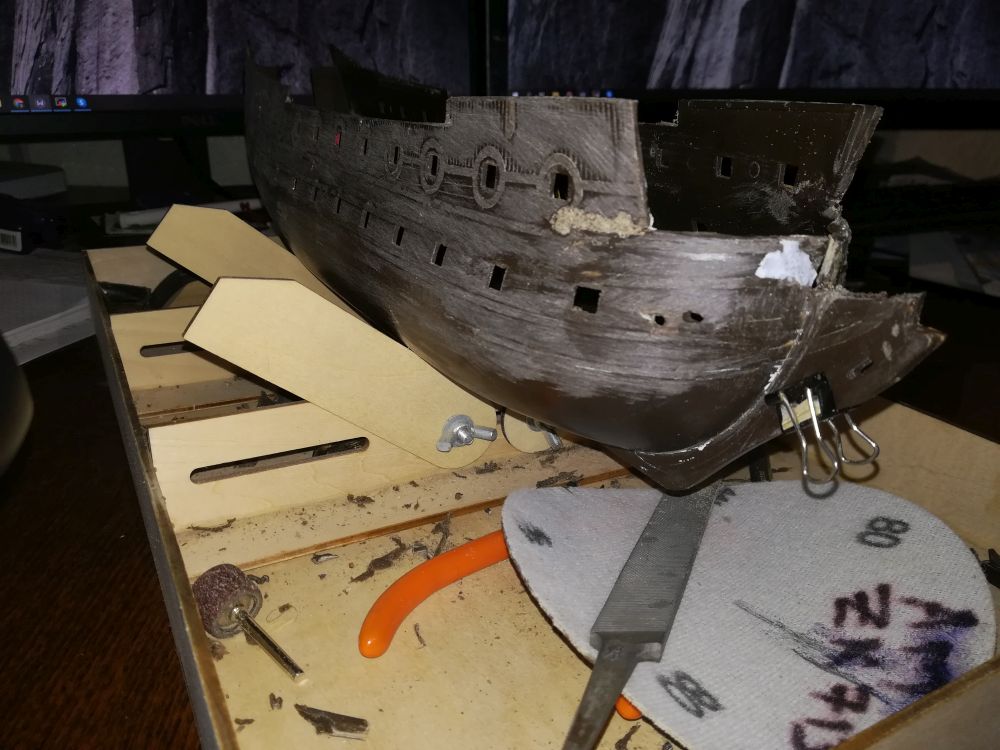

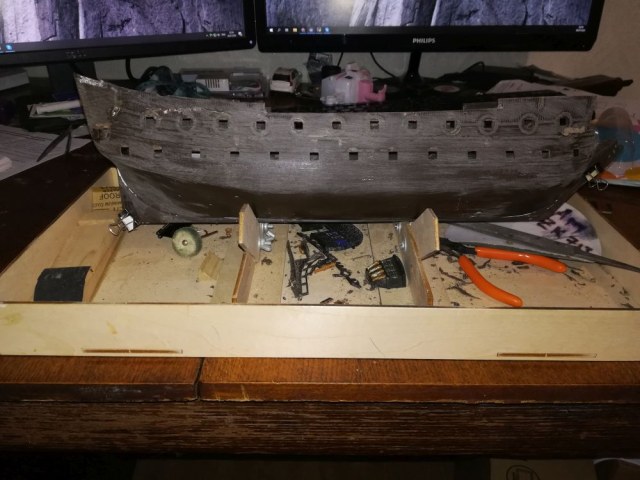

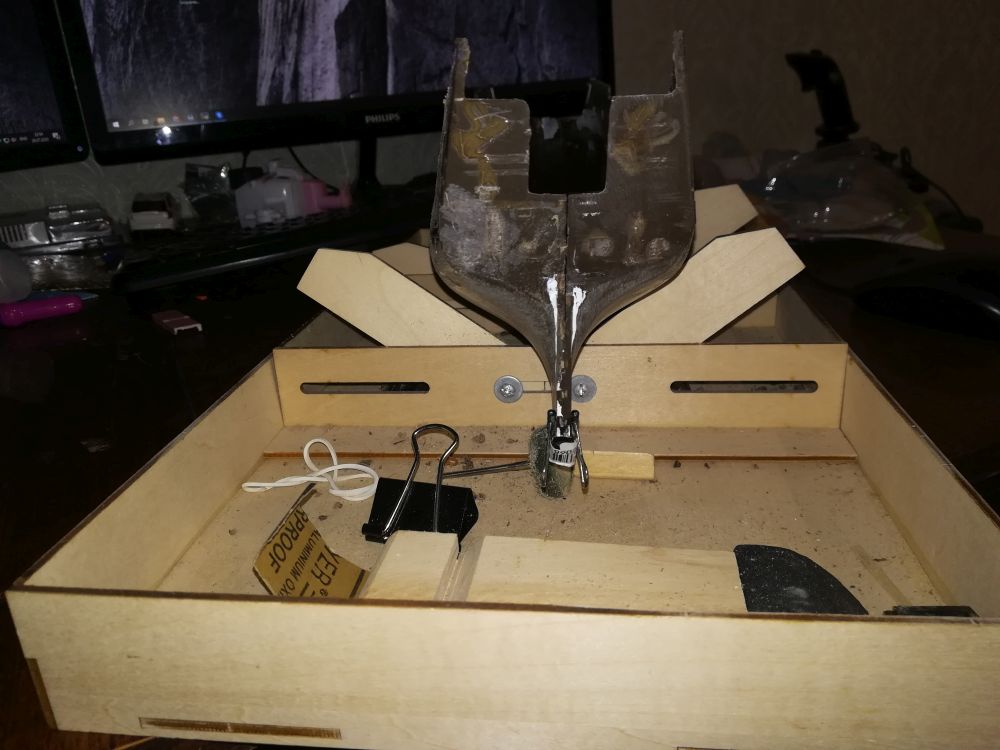

Вот так корпус выглядит сейчас



Что касательно далнейшей хирургии осталось не так уж много
- прорезать двери в кормовые раковины
-  сошлифовать родные упоры палуб
- сделать упоры под новый-старый гондэк
- срезать кормовую переборку до уровня актуального опердэка
- залить пластиком лишние дырки и раковины и устроить чистовую шлифовку корпуса с внутренней и внешней стороны под чистовую обшивку.

Так же за это время провел некоторые эксперименты с материалами, в частности попробовал отлить пушки из смеси эпоксидки и бронзовой пудры, и попробовал состарить. В принципе технология имеет право на жизнь первый результат показывает что если еще поэкспериментировать с соотношениями компонентов то будет интересно.

Еще вроде определился с цветовой палитрой по крайней мере с цветом внешней части борта точно, внутренняя красная часть вроде тоже ничего.

Итого по итогу цвета:

подводная часть: ясень немного осветленный в перекиси водорода
надводная часть: ясень натуральный цвет
надводная часть синяя: ясень покрашенный разведенными чернилами для струйника
бархоуты: ясень крашеный черной морилкой и скорее всего ясень естественного цвета
внутренняя часть борта: ясень крашеный морилкой бордо.

Предвосхищаю вопросы по ясеню, да текстура крупновата, но после подбора планок и шлифовки под маслом мне очень импонирует, такое как бы дерево чистое но побывавшее в работе.
Думаю всю модель буду делать в стиле чистенько но не ново))) по крайней мере постараюсь )

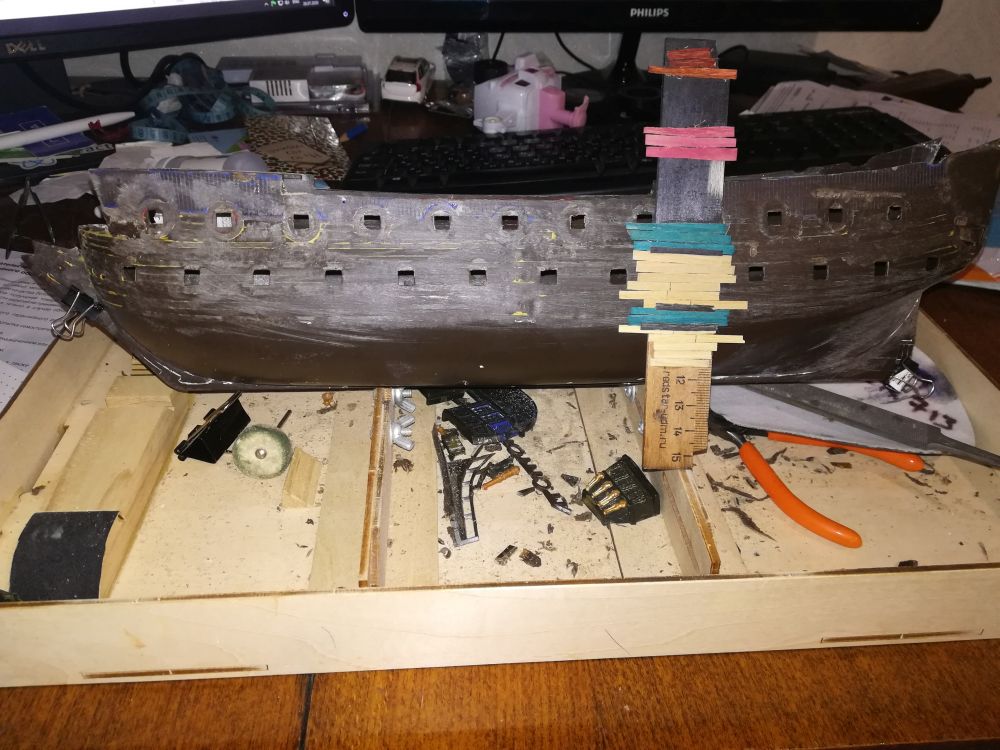

Вот и выкладка цвета, досочки конечно широковаты раз так в два если не больше но это так для примера.


Доброго времени суток уважаемые моделисты.

Не могу сказать что наворотил многое скорее занимаюсь подготовительной работой в силу свободного времени

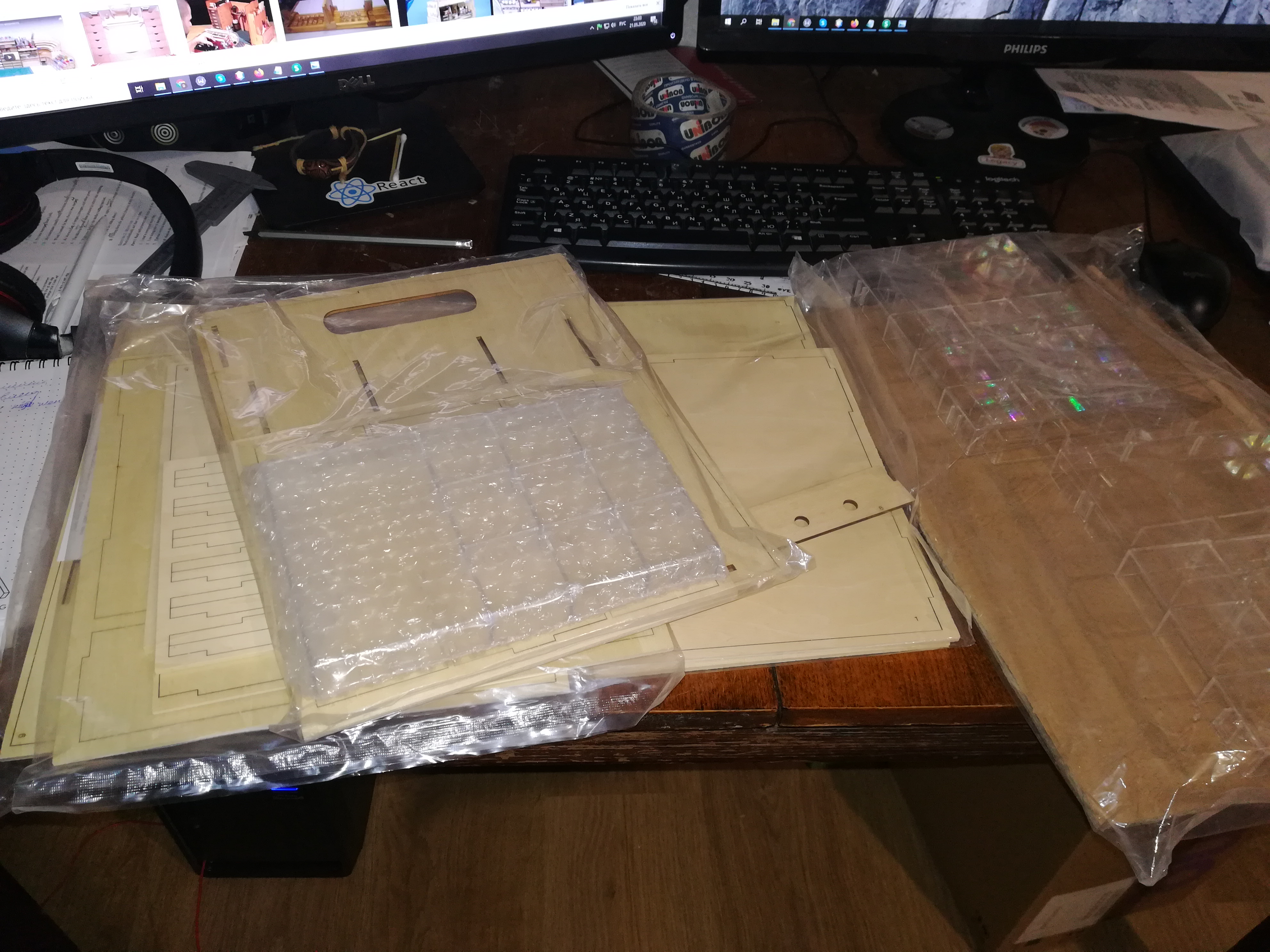

Из коробки в которой ждет своего часа "Золотой дьявол"  была извлечена куча дров

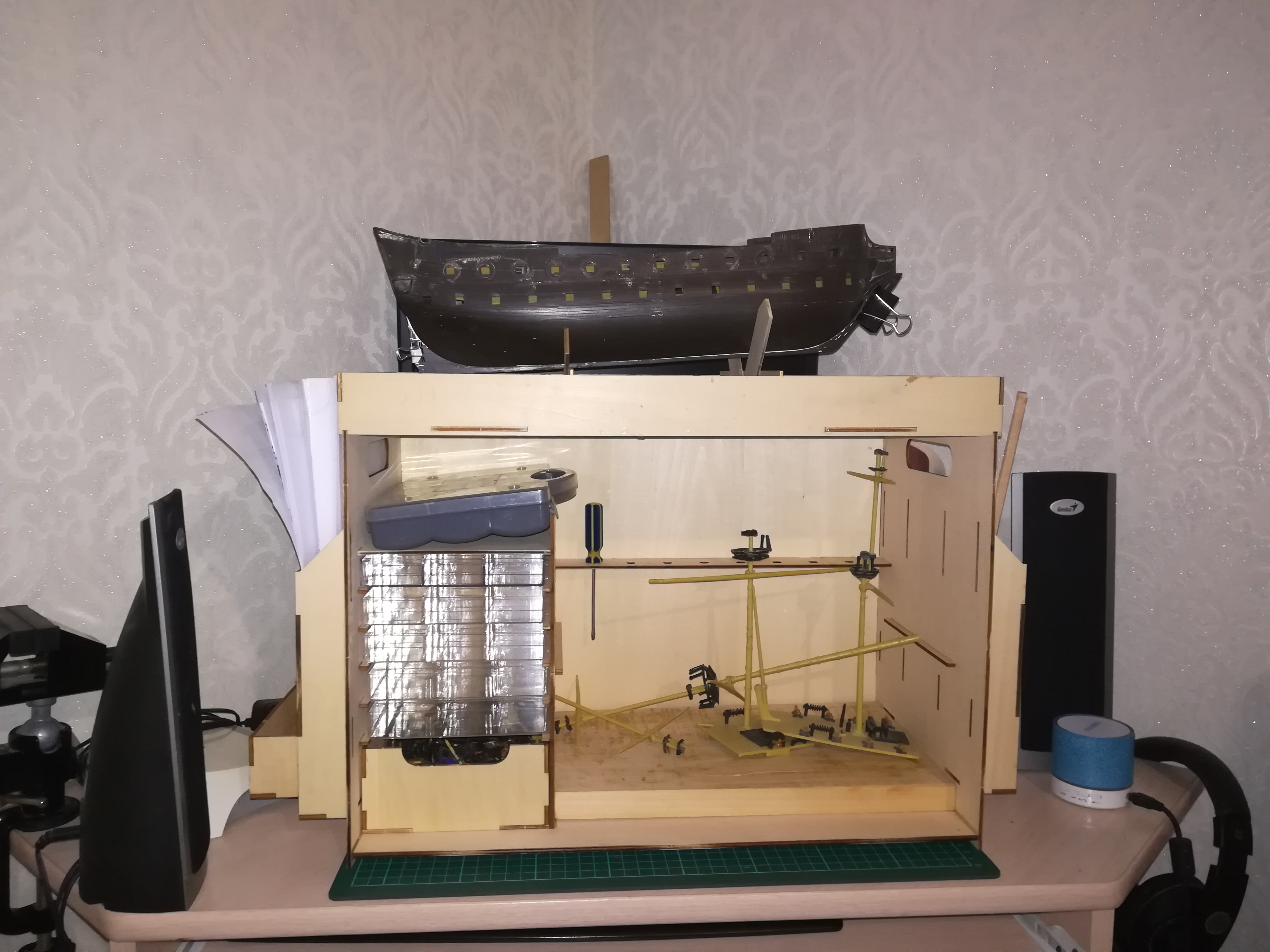

Которая в дальнейшем ,при помощи инструкции с вездесущего видеохостинга, превратилась во вполне себе неплохой рундук моделиста. В который были погружены части многострадальной готы, чертежи ,кое какие склянки и мелочевка

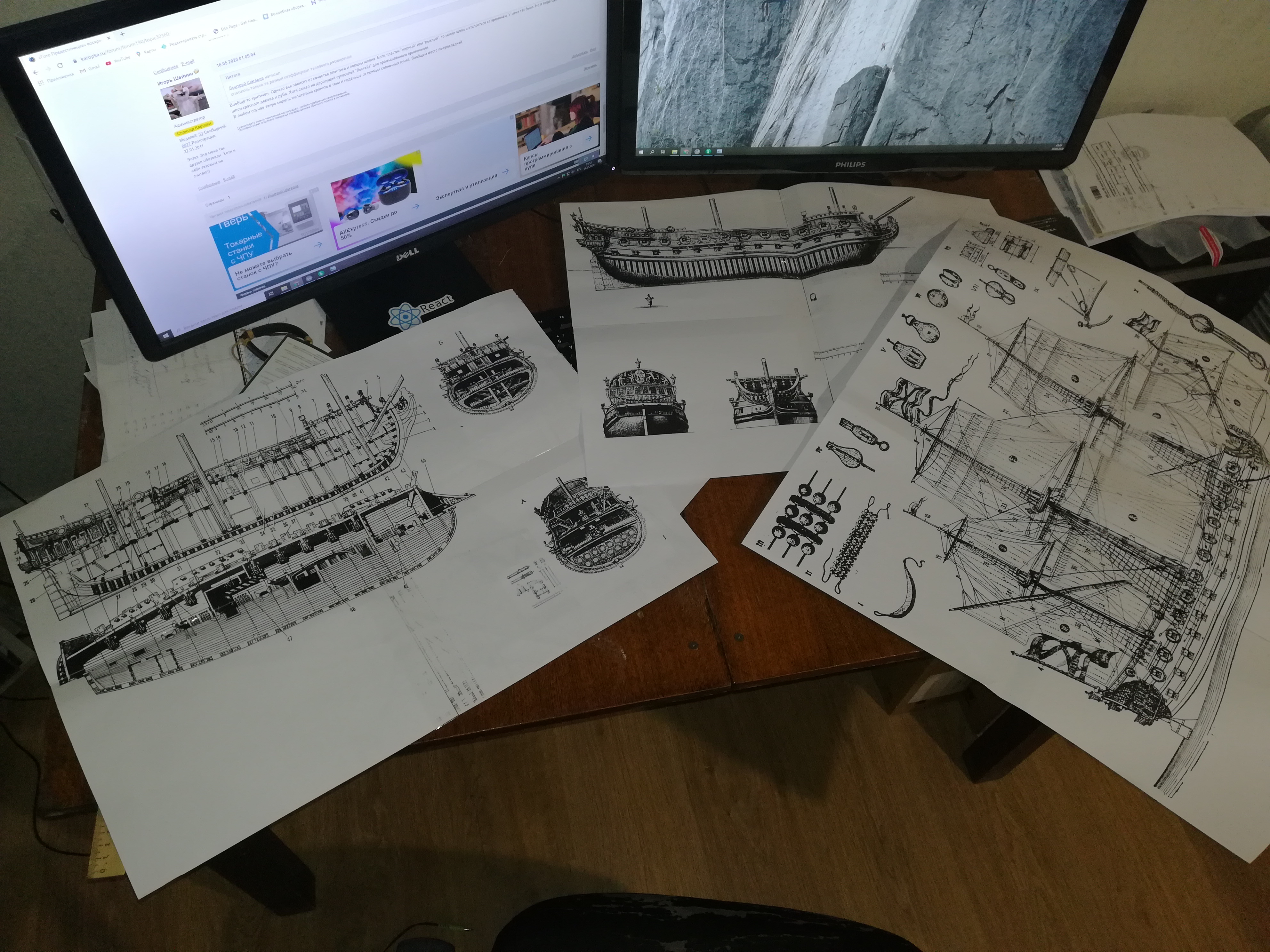

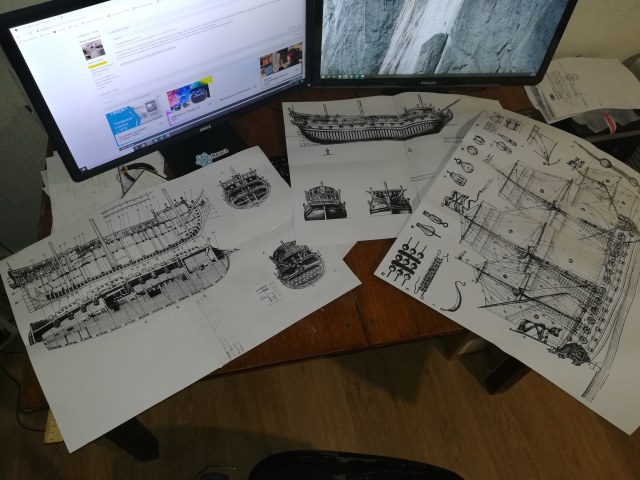

Кстати о чертежах я наконец-то скомпоновал,распечатал и склеил рабочие чертежи в одном размере и в масштабе  существующей модели. получилось примерно 1:102.
Приличная портянка получилась однако


Всем спасибо кто просмотрел мой легкий отчетик. До новых встреч.

@Алексей Лежнев написал:

Всё равно - успехов!

Спасибо )

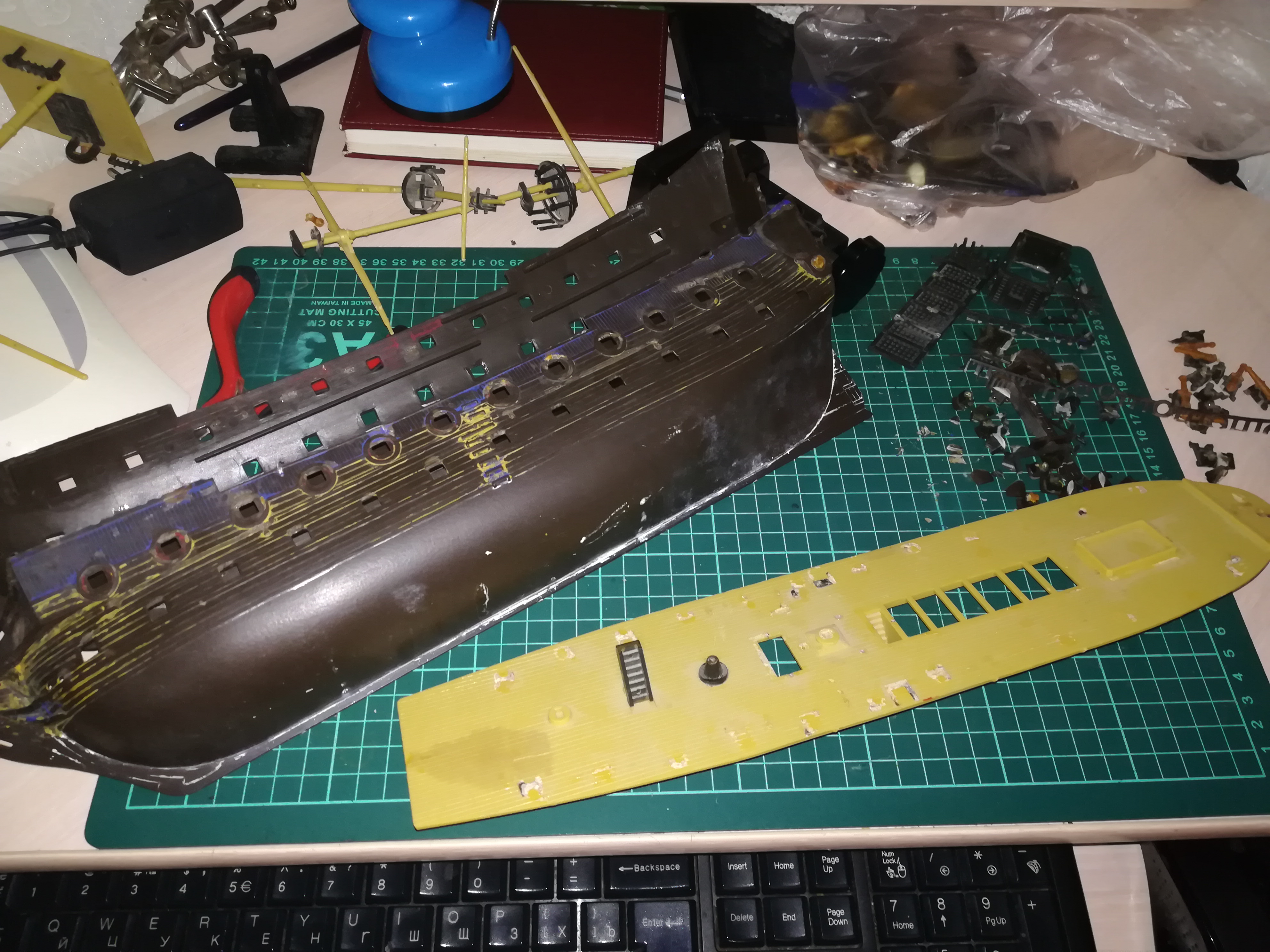

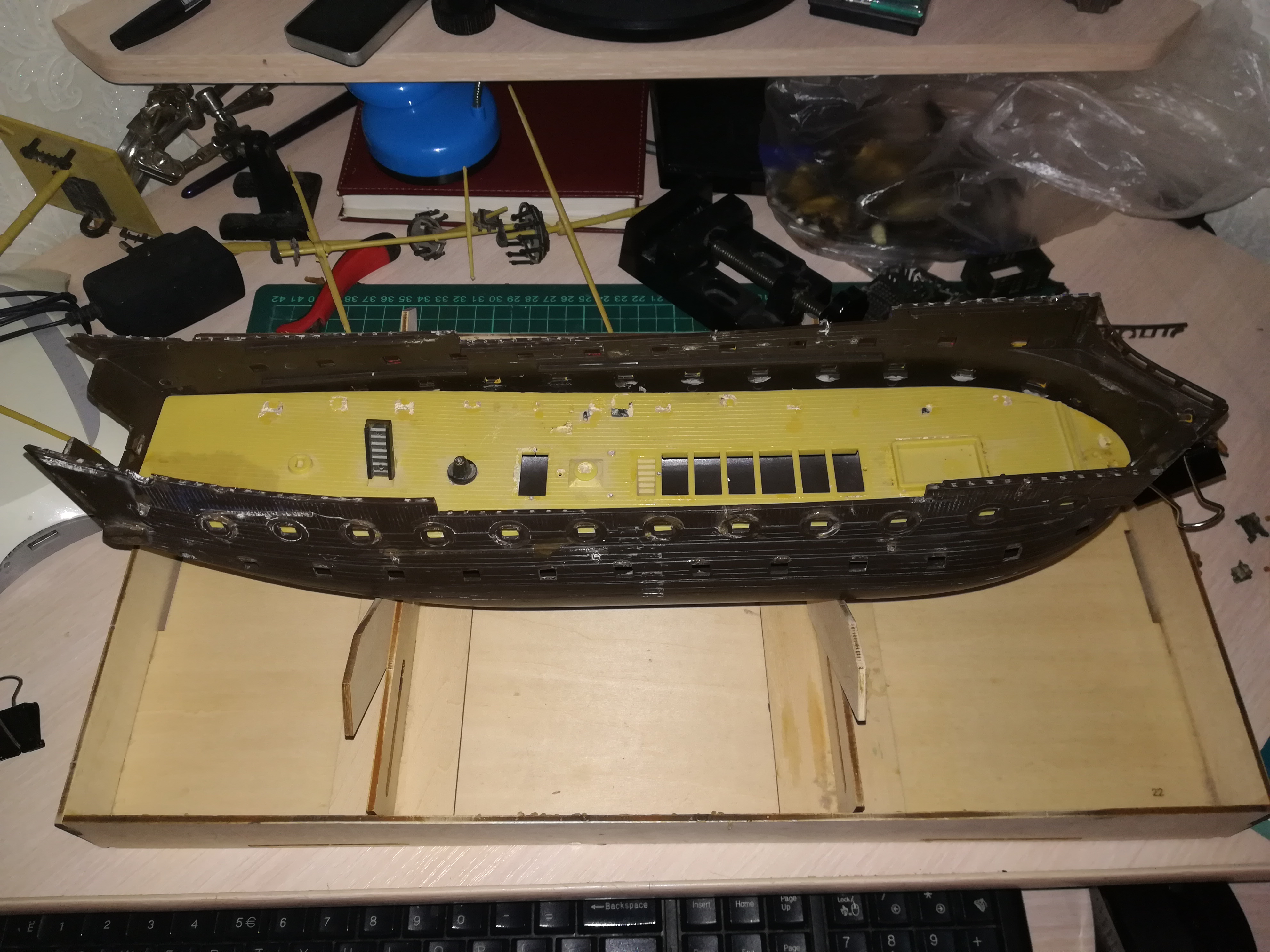

Очистил родной опердек от деталей, в принципе без особо критических повреждений палубы. Правда некоторые элементы пришлось удалять достаточно варварскими методами. Так же удалил с половинок корпуса некоторые детали например ограждения,перо руля и платформы под установку артиллерии. Скрепил корпус зажимами и прикинул положение  палубы на новом месте. из старого опердека получится вполне годный гондек , надо только будет нарастить с боков несколько миллиметров, часть люков заклеить а часть прорезать и немного подогнать по длинне

@Игорь Шейнин написал:

Особо хотелось отметить высоту лафетов и их установку на палубу. Тут либо палубу опускать, либо еще чего... не понять. А если про набор, то тут может быть условно пригоден только корпус в качестве болванки.

Да с высотой палуб там действительно беда что называется +/- трамвайная остановка. Гондек будет опущен на 2-3 мм остальные палубы так же будут заменены на деревянные с прогибью и седловатостью по мере возможностей.

@Антон Хотеев написал:

Думаю, что "поженить" пластик и дерево не весьма просто... Может есть смысл корпус из дерева изготовить (по чертежам МК)?

Мне интересен такой способ, опасаюсь только за разный коэффициент теплового расширения, хотя думаю на таких размерах он будет не критичен.
Делать деревянную Готу мне не хочется эта модель больше для тренировки, подбора материалов и способов их окраски а так же для изучения матчасти перед La Belle Poule 1:96 и HMS Sovereign of the Seas 1:84 которые ох как не хочется запороть по неопытности.

@Сергей Петров написал:

Удачи в постройке. Буду наблюдать, если не возражаешь.

Буду только рад. Спасибо

@Кирилл Шабанов написал:

Дмитрий Привет,
Озвученные планы - внушають!))
Бум наблюдать!
Успехов!!!

Спасибо )

Доброго времени суток.

Начинаю длинную сказку про эксперименты над многим вам известной и многострадальной моделью от фирмы "Огонек".

Моделизмом я периодически болею давно но как-то все в слишком легкой форме. Последнее мое обострение которое сейчас находится в недострое это La Belle Poule  от шипярда которая началась как бумажная а сейчас частично обросла деревом. Однако я понял что вряд ли смогу достойно осилить такую модель с нуля и искал так сказать кошку для тренировок. И это самое усатое и хвостатое создание свалилось мне в прямом смысле на голову из шкафа в доме родителей завернутое в невзрачный пакет. Открыл,посмотрел,понастальгировал и решил спасть(ну или уже добить окончательно) бедное животное. Модель собиралась мной 20 лет назад строго по инструкции как есть, мой маленький мозг нанюхавшись модельного клея делал все быстро и не правильно, потом модель долго стояла на полке, даже была попытка ее окраски, потом переходила в разряд игрушек для племяшей а потом почему-то была разобрана завернута в пакет и забыта на много лет. Пока не нашлась сама .

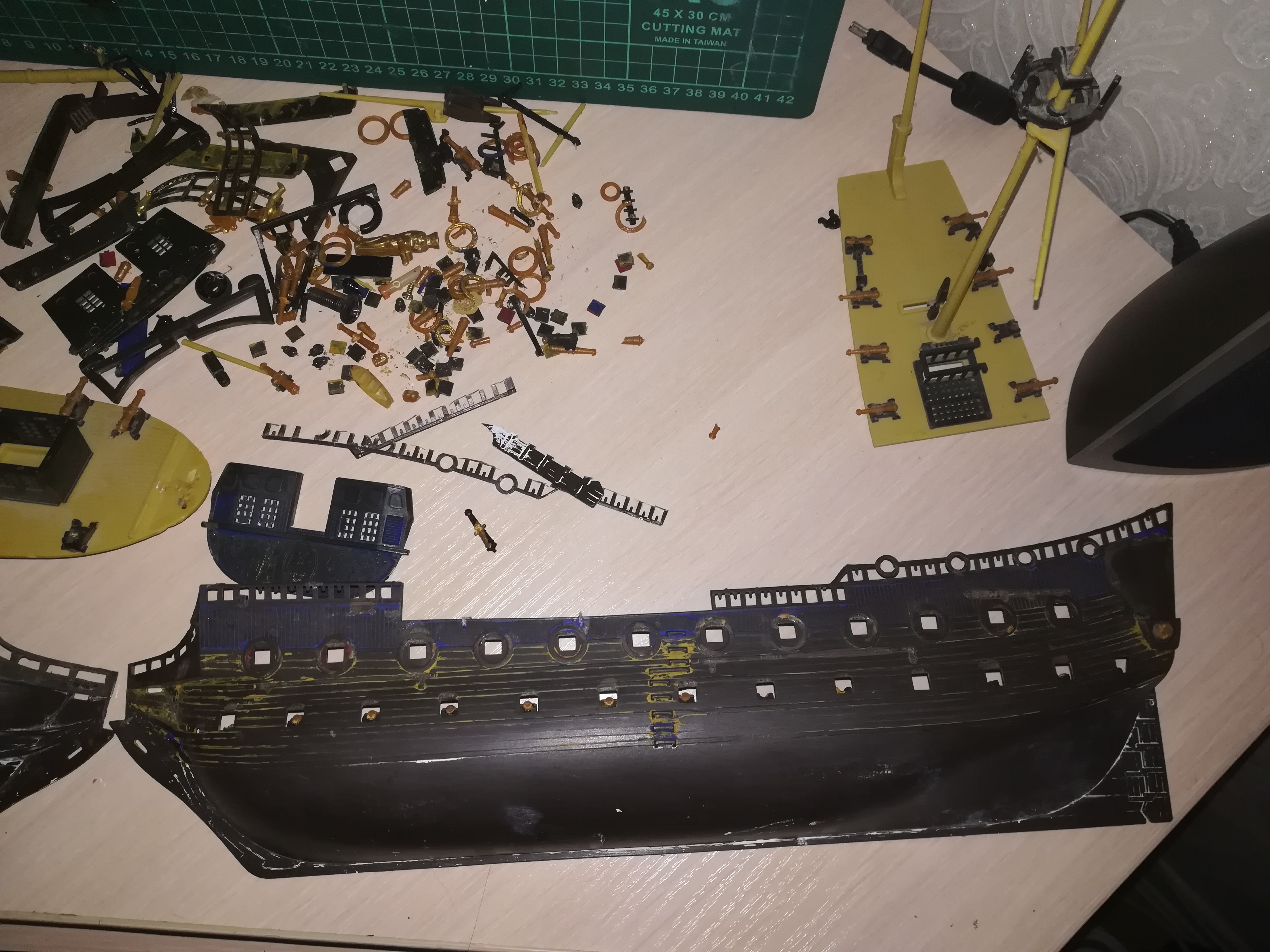

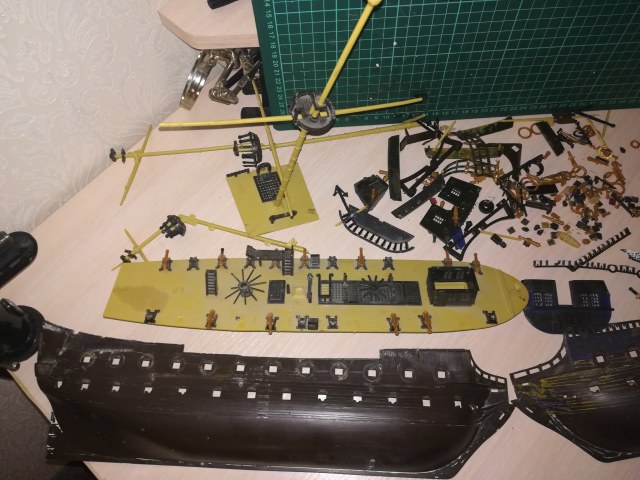

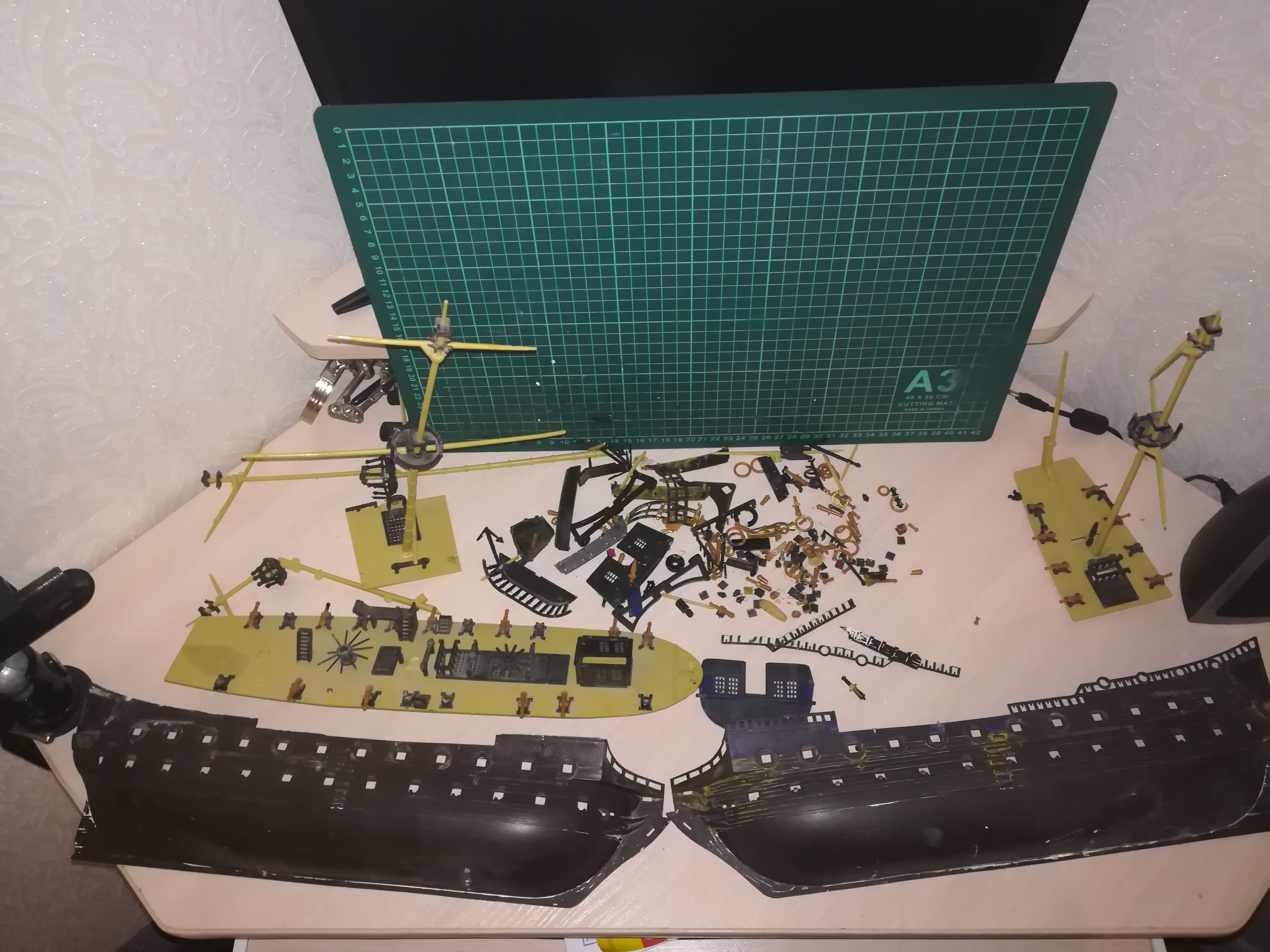

И так представляю вашему вниманию остатки былой роскоши, осколки прошлого ну или проще говоря ошибки юности. Модель «Гото Предестинация» от фирмы "Огонек" выдержка 20 лет, состояние суповой набор




В планах:

1.Буду пользоваться чертежами МК и периодами смотреть на Бергмана
2.Устранение "штакетника","курятника" и прямой кормы
3.Организация полноценного гондека
4.Обшивка Корпуса шпоном
5.Восстановление утраченого декора
6.Полная замена опердека,квартердека и бака на деревянные
7.Замена рангоута
8. ..... и т.д. и т.п. менять переделывать и перепиливать все что мне не нравиться

Эта модель думаю будет для меня откровением и полем для экспериментов с материалами и подходами надеюсь мне хватит сил снова расправить на ней паруса.
