У Марквардта , в Анатомии USS Constitution, систершипа USS Presedente, на страницах 118,119 приведена схема укладки концов (более поздний вариант) , НО она на английском языке.
@Дмитрий Винокур написал:Между погонными пушками расположены две нагельные планки с "веревочками". Но ничего на них не приходит. Тогда вопрос - а зачем оно там?

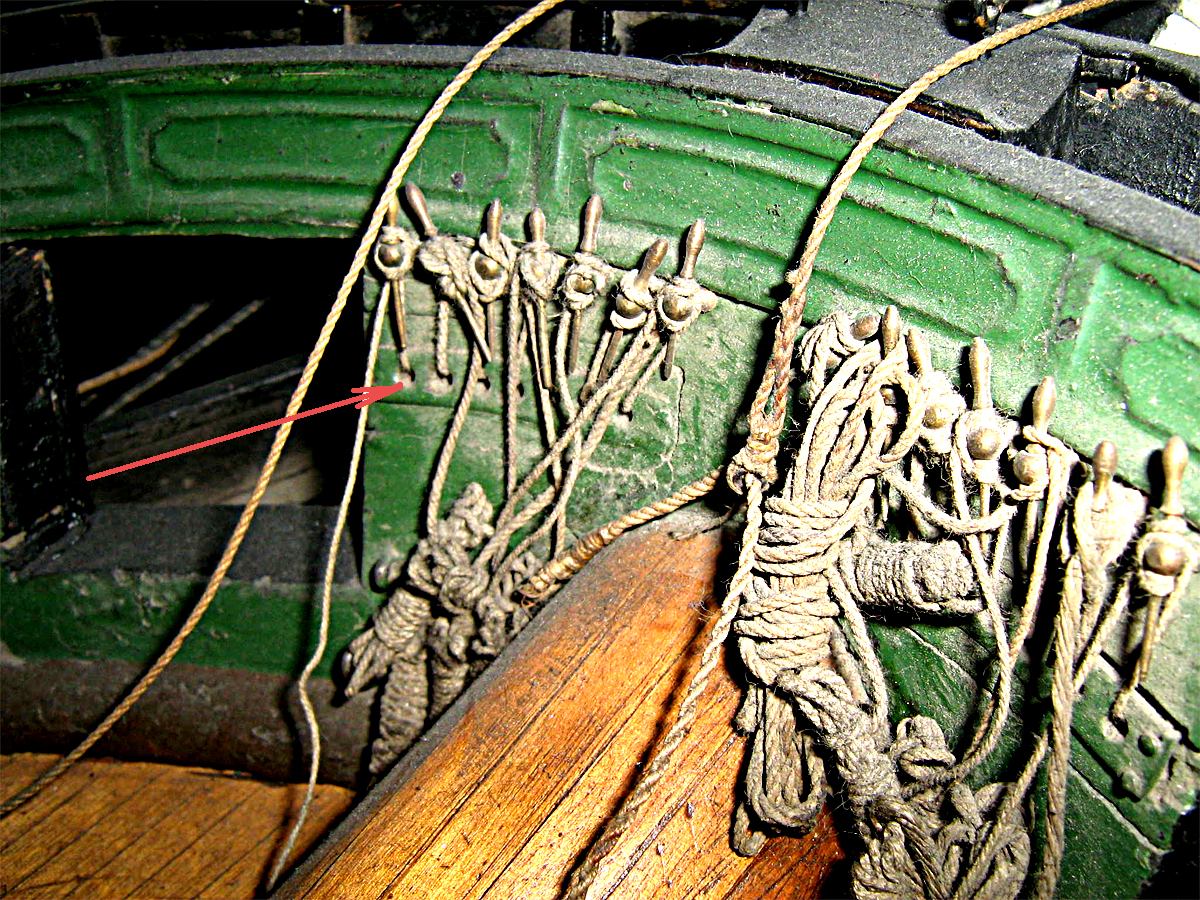

Вот фото музейной модели
Снасти на кофель-нагельные планки приходят через отверстия (шпигаты) в фальшборте с бушприта, утлегаря ...( от стакселей, кливеров ).
Тожъ надъ бушпритомъ для снастей планокъ мѣдныхъ 2
При нихъ кофель нагилей мѣдныхъ с обушками 14
Доброго дня!
По дополнительным парусам. Если решите ставить, Вам придется снасти парусов - фалы, ниралы, шкоты и галсы - тянуть сквозь уже установленный и набитый такелаж, искать или создавать места их крепления.
И еще одно, чисто субъективное, мнение: масса белых парусов на мачтах корабля создает эффект воздушности, парения. Большая масса черных (темно-серых) парусов сделает вид корабля тяжелым и грузным. Корабль потеряет свою пиратскую легкость и удаль.
Но Вы автор и хозяин проекта, решать Вам.
Красиво и добротно! Мне кажется только немного не соответствует "новенький" цвет реев и блоков (но это ИМХО).
А крюйсель на бизани будет?
Борису Волконскому
Поздравляем нашего коллегу, нашего уважаемого "парусного" админа, Игоря Шейнина, с юбилеем, с 60-летием. Здоровья Вам, счастья, благополучия и еще многие лета на нашей КАРОПКЕ !!!
Поздравляем нашего коллегу, нашего уважаемого "парусного" админа, Игоря Шейнина, с юбилеем, с 60-летием. Здоровья Вам, счастья, благополучия и еще многие лета на нашей КАРОПКЕ !!!

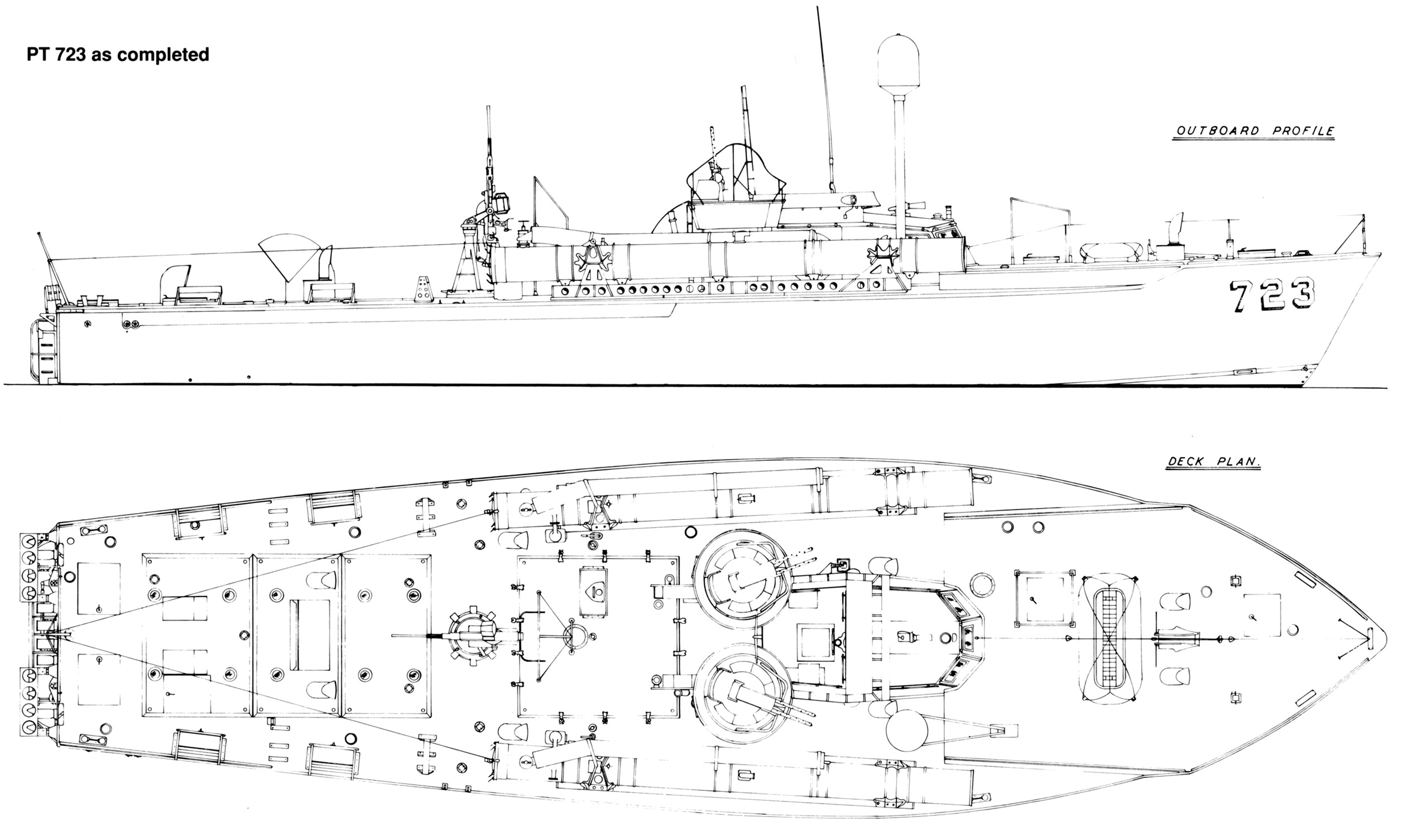

Перекрасить РТ117 и поднять на нем советский флаг - плохая идея. Катера, поставляемые в СССР, имели очень много отличий от РТ117: другие мачты ( с антеннами радара), другое пушечно-пулеметное вооружение и другие торпедные аппараты ( 2 вместо 4х).
((Катера PT (патрульные торпедные) в советском флоте не служили, это были катера американского производства и US Navy были их единственным оператором))
Неверная информация.
Вот ссылка на полный список торпедных катеров типа ЭЛКО 80 ( в советском ВМФ обозначение А3) поставленных по ленд-лизу Советскому Союзу
http://sovnavy-ww2.ho.ua/mtb/typ_elko.htm

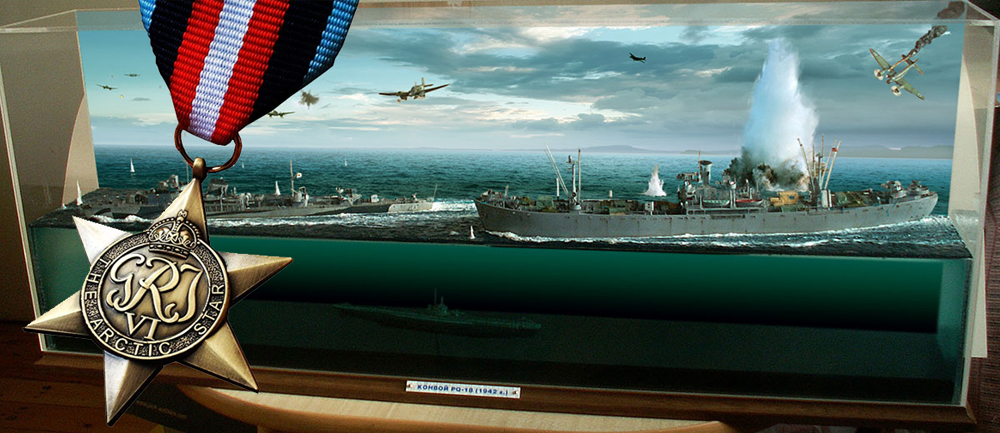

Великолепное воплощение памяти об арктических конвоях заслуживает награды!
Уважаемый Антон!
Поздравляю с Днем Рождения, с Юбилеем!
Желаю здоровья, творческих успехов, благополучия и всего самого наилучшего!
Удачи Вам в ваших делах и в ваших модельных проектах, вызывающих искреннее восхищение!
С уважением , И.Михалыч
Доброго дня, Дмитрий!
Если есть желание глубже окунуться в тему "Паллады", посмотрите эту подробнейшую работу-исследование Константина Фоменко:
Фрегат ПАЛЛАДА М1х100 от киля до клотика
http://forum.modelsworld.ru/topic10043.html

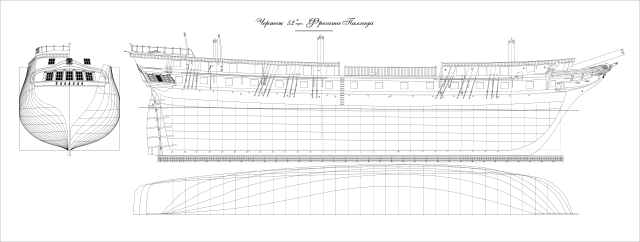

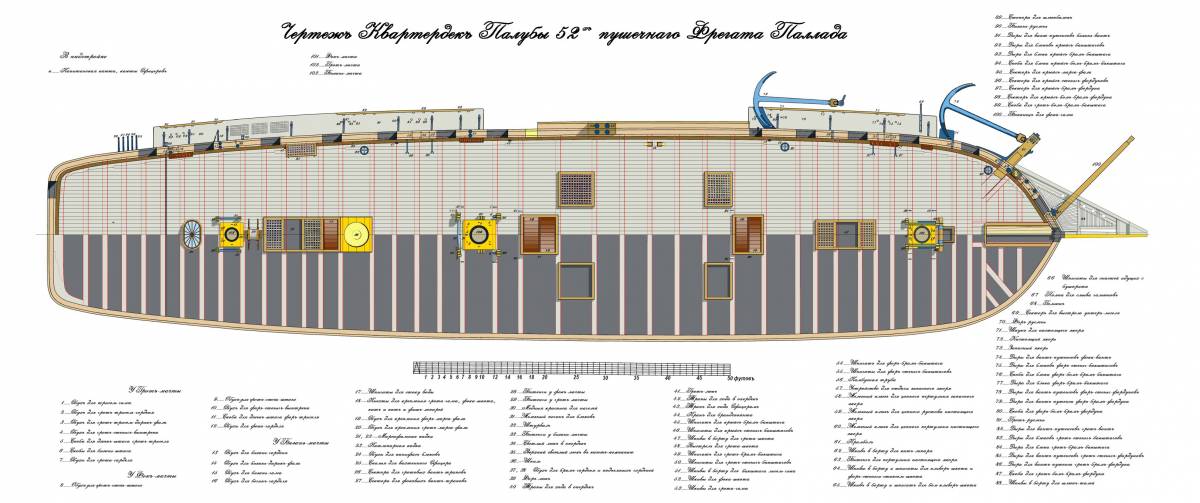

Конечно, перелопатить 200 с лишним страниц ветки, надо потратить много времени, но можно найти ответы на многие вопросы. Там и чертежей большое количество. Вот для примера.
Всем доброй ночи. Прошу прощения за офетоп.

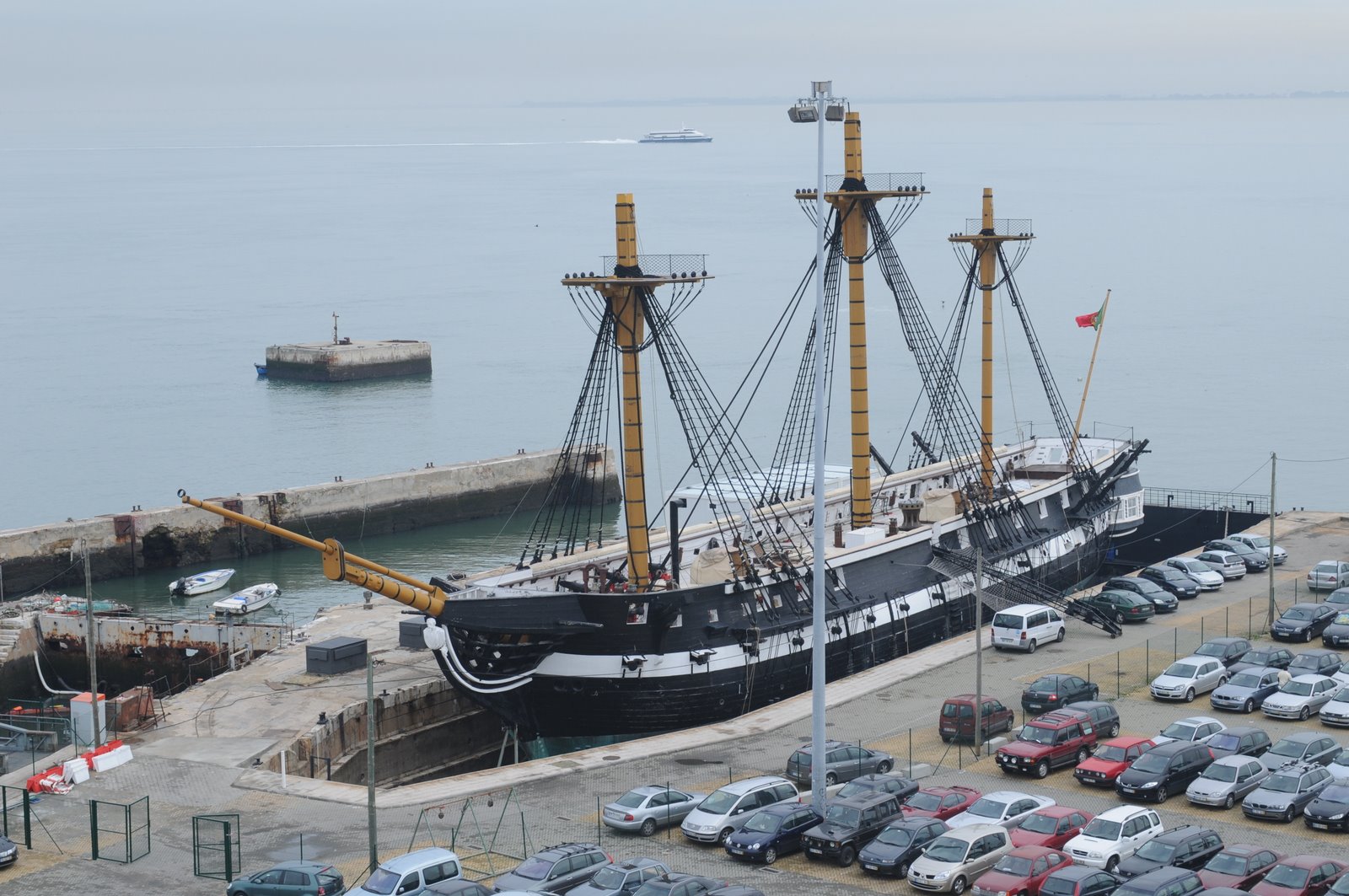

navy, задержался с ответом т.к. рылся в компе в поисках. К сожалению, с 2011 года практически ничего не осталось (два раза менял комп). Только несколько фото корабля - музея в Лиссабоне.
С уважением, Михалыч.
REVELL выпускает эту модель под именем "Dom Fernando II e Gloria"
Доброго дня!

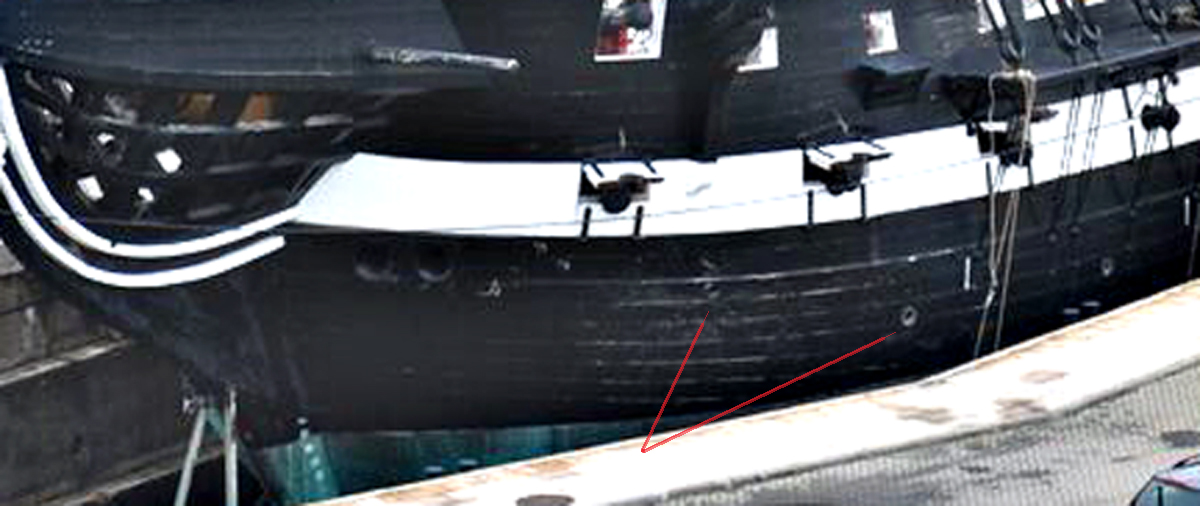

По поводу иллюминатора на Ашероне.
Вот так это выглядит на прототипе
navy - всегда пожалуйста
у ревелла есть два набора: 1:96 и 1: 220
в бОльшем размере
вторая фотография датирована 1938 годом
Мои 2 копейки
Добрый день, Сергей.
Вот Вам в помощь чертеж американского Воспера, поставлявшегося по лендлизу в СССР.
Привет Геннадий, с Новым годом!

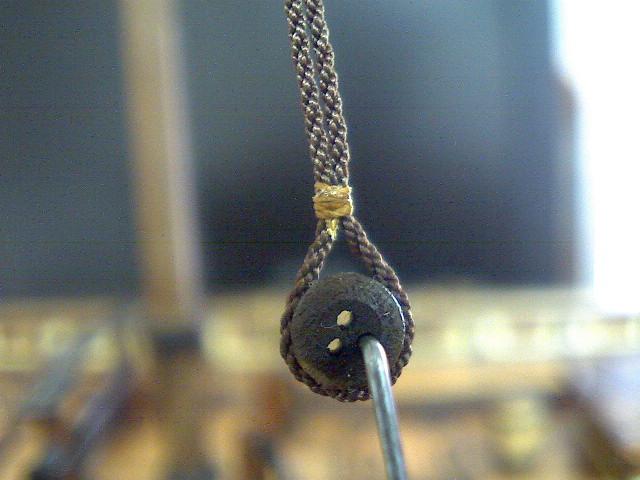

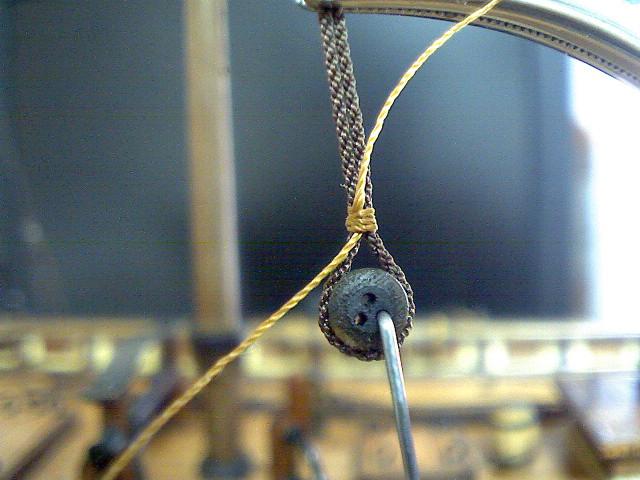

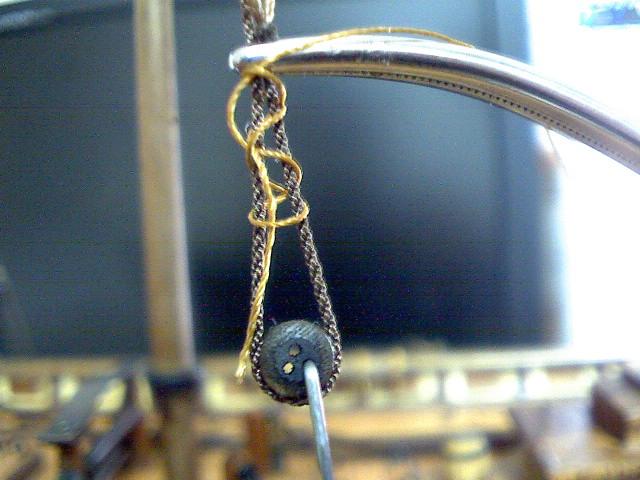

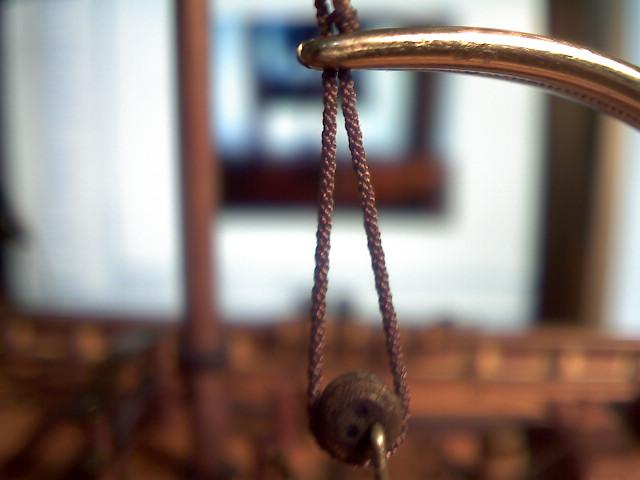

Выше Кирилл Шабанов показал, как накладывать бензели. Обвяжите так сначала юферс,
а затем привяжите его к бушприту.
Все у Вас получится.

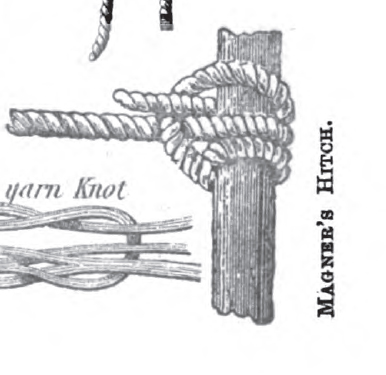

Картинки (от мастеров, я сам у них постоянно учусь) загрузились в обратном порядке, но думаю. понятно.
Успехов!
С Новым годом!
Удачи всем в новых проектах!

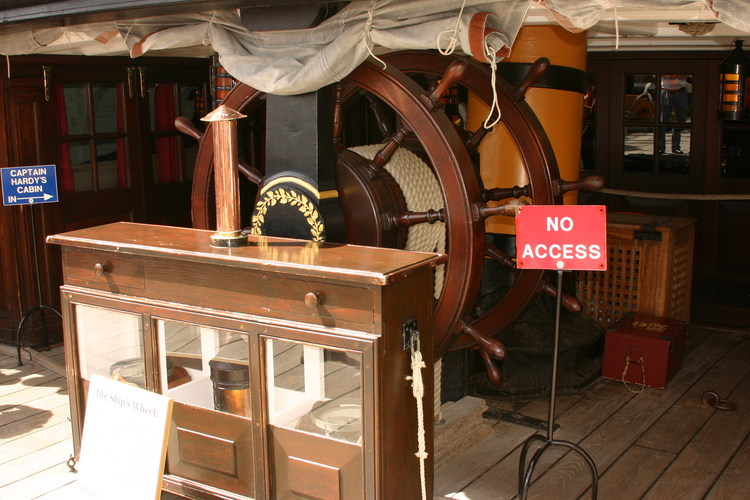

Для лампы стеклышко, а для компаса?
Вот Вам еще в помощь: http://forum.modelsworld.ru/topic14127.html
Успехов в стройке!
Когда открытие аттракциона? Хочу поприсутствовать. Фейерверк будет? Пожарников держите наготове!
Дмитрий, привет! Может опоздал, но еще про булини грота. Jean Boudriot Bonhomme Richard 1779
страница 40
116. Main Bowlines ....
The main bowlines lead forward through a snatch-sheave nailed to the planksheer forward of the cathead, and then return aft to be belayed at a kevel in the forecastle spirketting.
Грот-булини ведут вперед через snatch-шкив, прибитый к планширю впереди кат-балки, а затем возвращают в сторону кормы, чтобы закрепить на крюйсове в спиткетинге форкастля. не очень складный перевод, но может как то поможет
Доброго дня!
Может пригодится: http://modelisme.arsenal.free.fr/jacquesmailliere/La%20Diligente/index.html
Вячеслав Строев, спасибо.
Доброго дня! Модель получается замечательная. А можно вопрос (немного в сторону) знатокам : как убирали такие марселя? Выбленок на стень-вантах нет, пертов на марса-реях нет, реи можно опустить один только до эзельгофта, второй до стень-штага и как с этим справлялись? Если вопрос не по теме - извините
