И-16 тип 5
|
Авторизуйтесь, чтобы выставить свои оценки этой модели |

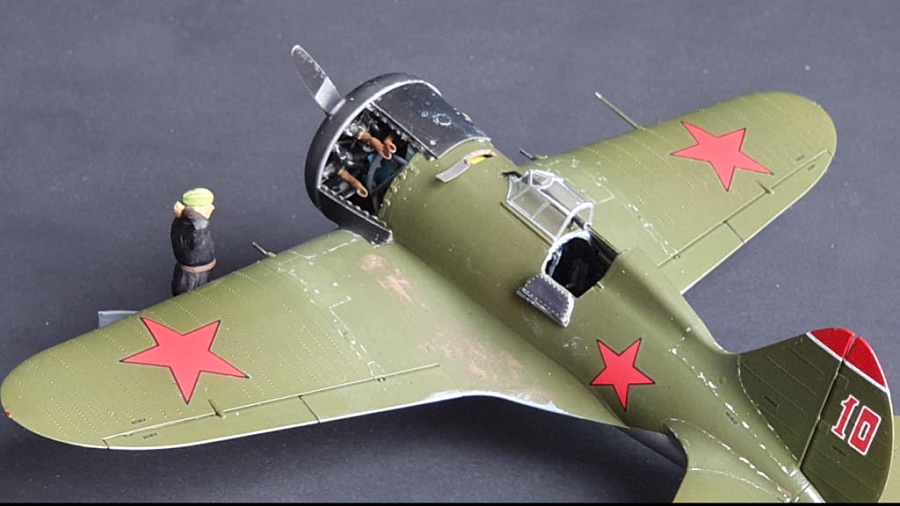

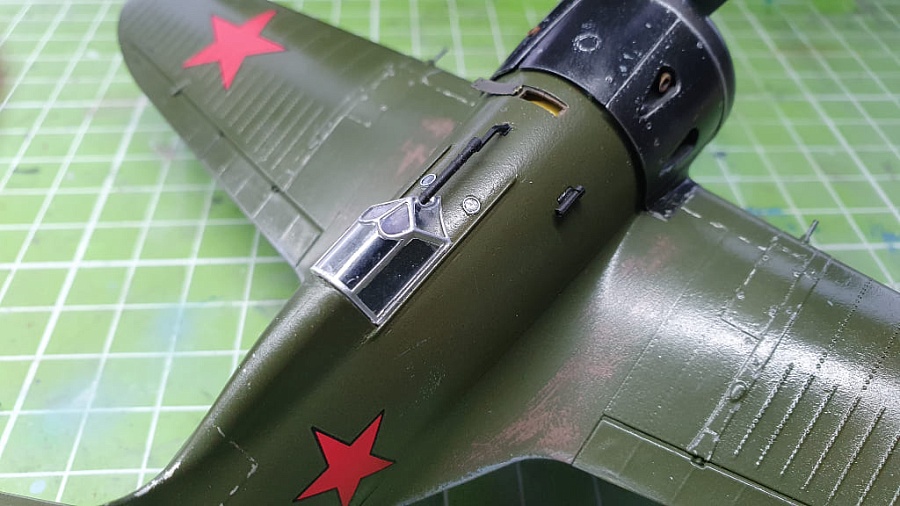

Всем добрый день! Для себя назвал эту работу – «Зарисовки на аэродроме» для которой использовал долгожданную модель И-16 от «Звезды», которая принесла много положительных эмоций. Для меня это самый лучший И-16, самая проработанная, самая сложная и красивая модель этого истребителя. Я впечатлён этой новинкой! Единственно, всегда возникает вопрос – «А почему не сделать модель так, чтобы и мотор с агрегатами был, и капоты закрывались?» Ну, раз не сделали, то сделаю сам, доработав капоты. Собиралась модель хорошо, с минимальным использованием шпатлёвки. Для кабины приобрёл дополнение от Quinto Studio, как обычно, великолепное. Доработал прицел, приёмник Пито, патрубки двигателя – где нужно рассверлил и привел в смотрибельный вид. Сделал лючок над бензобаком, ведь как можно сделать бензобак на модели и спрятать его наглухо?! Попалась фотография неокрашенного И-16, только из сборочного цеха и я загорелся идеей покрасить его в цвета «перкали, древесины и алюминия» и посмотреть, как это будет выглядеть. Выкладываю пару фотографий, что из этого получилось. Фотографий оригинала я не искал, взял для прототипа вариант И-16 Серии 5 неизвестного истребительного полка, базировавшегося на аэродроме Борисполь в 1939году. Внешний облик эксплуатационного износа ЛКП собирательный из архивных фотографий. Красил набором акриловых красок от Jim Scale, дерево от ZIP, Tamia, а металлики от AK Extreme Metal. На работу ушёл месяц неторопливого труда. Доработки: ПВД, Пулемёты из игл. Стойки шасси доработал тормозными тросами. Сделал открывающимся левый борт кабины Сделал лючок топливного бака Сделал закрывающиеся капоты двигателя. Сделал «обвязку» двигателя Сделал тросы привода уборки-выпуска шасси Оставил подвижным фонарь кабины. Доработал АНО Придал лётчику более интересную позу в кабине. Что из моей идеи получилось – вам рассматривать и высказывать своё мнение. А я «развалинами Рейхстага удовлетворён!» После обсуждения с коллегами устранил косяк по матчасти - установил окна подсвета приборной доски и приложил фото |
|
|
Твитнуть
Поделиться
Плюсануть
Поделиться
Отправить
Класснуть
|
|
Оценка модели по параметрам:
|
||||||
| Средняя оценка: 99.4111 (все оценки) | ||||||
| Популярность модели: 99.53 |
- Логин
- Д.Р.
- Город
- На сайте с
- 31 января 2016 года
- Его сообщения на форуме
- Его комментарии к моделям
- Подписка на обновления
Друзья (2):
Не показывать чат
Комментарии
На сайте с 14.09.2010
Попалась фотография неокрашенного И-16, только из сборочного цеха и я загорелся идеей покрасить его в цвета «перкали, древесины и алюминия»
На самолете в сборе не будет видно фактуры дерева или полотна. При поточном (серийном) пр-ве самолетов, предварительная отделка/окраска (до нанесения окончательного маскировочного покрытия) частей планера осуществлялась на этапах агрегатной сборки. Соответственно имитация потертостей центроплана до дерева на модели не соответствует действительности, ибо скорлупа фюзеляжа и ЦП на стапеле для дальнейшей сборки были как минимум загрунтованы алюминиевым аэролаком (после проклейки полотном и шпаклевки), как максимум предварительно слоем зеленого аэролака перед окончательной окраской и отделкой после сборки.
На сайте с 14.09.2010
Фотографий оригинала я не искал, взял для прототипа вариант И-16 Серии 5 неизвестного истребительного полка, базировавшегося на аэродроме Борисполь в 1939году.
Прототип из фильма "Истребители" 1939 г.
69 лет
На сайте с 15.07.2010
66 лет
На сайте с 31.01.2016
Цитата:Фотографий оригинала я не искал, взял для прототипа вариант И-16 Серии 5 неизвестного истребительного полка, базировавшегося на аэродроме Борисполь в 1939году.
Прототип их фильма "Истребители" 1939 г.
Всегда удивляюсь коллегам, когда они вот так - запросто находят фото машин, по которым созданы декали! Спасибо, не ожидал, что в фильме "Истребители" увижу этот борт.
66 лет
На сайте с 31.01.2016
Цитата:Попалась фотография неокрашенного И-16, только из сборочного цеха и я загорелся идеей покрасить его в цвета «перкали, древесины и алюминия»
На самолете в сборе не будет видно фактуры дерева или полотна. При поточном (серийном) пр-ве самолетов, предварительная отделка/окраска (до нанесения окончательного маскировочного покрытия) частей планера осуществлялась на этапах агрегатной сборки. Соответственно имитация потертостей центроплана до дерева на модели не соответствует действительности, ибо скорлупа фюзеляжа и ЦП на стапеле для дальнейшей сборки были как минимум загрунтованы алюминиевым аэролаком (после проклейки полотном и шпаклевки), как максимум предварительно слоем алюминиевого аэролака перед окончательной окраской и отделкой после сборки.
Да, я все это изучал, но охота - пуще неволи. Захотелось попробовать, видя некоторые фотографии видавших виды "Ишаков"
66 лет
На сайте с 31.01.2016
Отличная модель с интересными решениями!Капоты сняты и поставлены тоже отлично! Не понятно какой цвет у щитков шасси, голубой или серый, как выкрашен металл низа? Фотографий прототипа этого самолета в сети достаточно, даже есть отсылка к его возможной принадлежности - 89 ИАП.
Александр, спасибо за внимание! Окрашивал низ и щитки шасси как указано в инструкции - "светло-серый" по металлу.
69 лет
На сайте с 15.07.2010
66 лет
На сайте с 31.01.2016
Олег, спасибо с щитками. Понял. Еще фото "десятки", но уже не в кино.
Класс!!!Пинкертоны с Холмсами нервно курят в сторонке!
На сайте с 14.09.2010
На сайте с 14.09.2010
На сайте с 14.09.2010
Да, я все это изучал, но охота - пуще неволи. Захотелось попробовать, видя некоторые фотографии видавших виды "Ишаков"
Так попробовать же можно аутентично)) В данном случае на снимке фюзеляж, ЦП и консоли предварительно окрашены защитным и серо-голубым аэролаками АII, деревянная обшивка киля и стаба (после оклейки и шпаклевки) и полотняная обшивка рулей направления и высоты - алюминиевым АII.
66 лет
На сайте с 31.01.2016
По матчасти в дебри не полезу (разве что замечу, что не увидел иллюминаторов подсветки приборной доски), по окраске отмечу. Стойки шасси и внутренние поверхности щитков на окраске образца 1936 г явно не серо-голубого цвета наружных поверхностей металлических обшивки и деталей, заметно темнее (скорее всего каретный лак), как и диски колес (трудно сказать, возможно зеленого).
С этим типом фонаря на самолёте иллюминаторов нет, насколько я изучил конструкцию, а использовался подсвет приборной доски электрический. По поводу окраски дисков не могу ничего сказать, красил, как указано в инструкции. У вас на снимке - точно цвета отличные от светло-серого, но это Флот, мало ли.. И колёса вижу, что поздние установлены.
66 лет
На сайте с 31.01.2016
Можно было бы выделить различие в оттенках верхних цветов - защитного АЭ-7 для металлической обшивки, и АII для неметаллических обшивок.
Это скрин из фильма "Истребители" той же 10ки. Не уверен, что разная краска применялась сверху для различных поверхностей. Грунт - вполне возможно, но краска вряд ли, в условиях массового производства, да и дефицита красок.
64 года
На сайте с 06.05.2013
Хорошая модель, конечно. Но вот что странно, так это ряды заклёпок на полотняных крыльях. Всё же очень странное решение производителя. Видимо, будем теперь любоваться на это многократно.
66 лет
На сайте с 31.01.2016
Цитата:Да, я все это изучал, но охота - пуще неволи. Захотелось попробовать, видя некоторые фотографии видавших виды "Ишаков"
Так попробовать же можно аутентично)) В данном случае на снимке фюзеляж, ЦП и консоли предварительно окрашены защитным и серо-голубым аэролаками АII, деревянная обшивка киля и стаба (после оклейки и шпаклевки) и полотняная обшивка рулей направления и высоты - алюминиевым АII.
Когда посмотришь на вот такие фото, то возникает мысль, что серьёзно протёрли лкп до дерева. Ну, это такое... не претендую!
66 лет
На сайте с 31.01.2016
Эту разницу в оттенках мог видеть фотоаппарат (светофильтры). А вот была ли она так заметна для человеческого глаза?
Хорошая модель, конечно. Но вот что странно, так это ряды заклёпок на полотняных крыльях. Всё же очень странное решение производителя. Видимо, будем теперь любоваться на это многократно.
Думаю, что это на совсем заклёпки. Они просто выглядят так, как заклёпки, но это ленты. Эти фото я делал в Верхней Пышме на летавшем И-16.
На сайте с 14.09.2010
С этим типом фонаря на самолёте иллюминаторов нет, насколько я изучил конструкцию
Есть, плохо изучили. На фото красными стрелками показаны иллюминаторы подсветки приборной доски, жёлтыми линиями - передняя граница фонаря кабины в закрытом положении. Синим цветом - края левого лючка заливной горловины.
Цитата:
У вас на снимке - точно цвета отличные от светло-серого, но это Флот, мало ли..
Конечно не светло-серая, и не имеет значение ВВС флота или РККА (КА), окраска заводская стандартная единая для всех. Еще раз, окраска образца 1936 года - серо-голубой низ. С 1937 окраска низа изменилась, как я писал выше.
Цитата:
И колёса вижу, что поздние установлены.
Так на Вашем прототипе поздние колеса.
66 лет
На сайте с 31.01.2016
Эту разницу в оттенках мог видеть фотоаппарат (светофильтры). А вот была ли она так заметна для человеческого глаза?
Хорошая модель, конечно. Но вот что странно, так это ряды заклёпок на полотняных крыльях. Всё же очень странное решение производителя. Видимо, будем теперь любоваться на это многократно.
Думаю, что это не совсем заклёпки. Они просто выглядят так, как заклёпки, но это ленты. Эти фото я делал в Верхней Пышме на летавшем И-16.
66 лет
На сайте с 31.01.2016
Цитата:С этим типом фонаря на самолёте иллюминаторов нет, насколько я изучил конструкцию
Есть, плохо изучили. На фото красными стрелками показаны иллюминаторы подсветки приборной доски, жёлтыми линиями - передняя граница фонаря кабины в закрытом положении. Синим цветом - края левого лючка заливной горловины.
Значит, "двойка" по конструкции самолёта, ну что же, бывает. Где-то читал и недоразобрался. Кстати, на пластике для этого типа фонаря нет ни намёка на этот подсвет, и это тоже сыграло свою роль в ошибке, увы.
На сайте с 14.09.2010
Не уверен, что разная краска применялась сверху для различных поверхностей. Грунт - вполне возможно, но краска вряд ли, в условиях массового производства, да и дефицита красок.
В довоенном серийном пр-ве для окраски разнородных поверхностей с-тов смешанной конструкции использовались ИСКЛЮЧИТЕЛЬНО разнотипные ЛКМ, для металлических обшивок - масляные эмали, для деревянно-полотняных - НЦ аэролаки. Почитайте хотя бы "Цвета советской авиации" В.Вахламова и М.Орлова.
