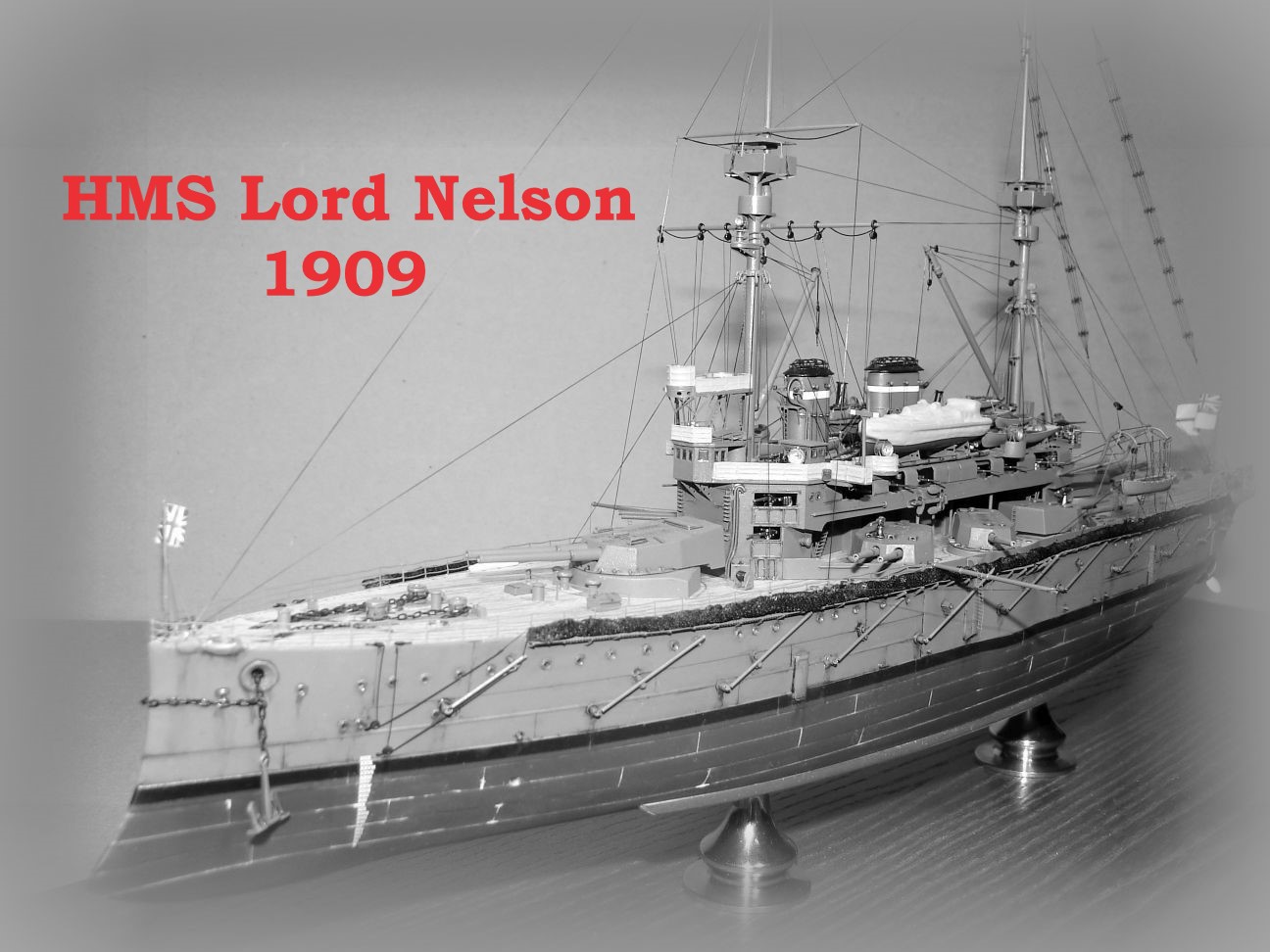

HMS Lord Nelson 1909

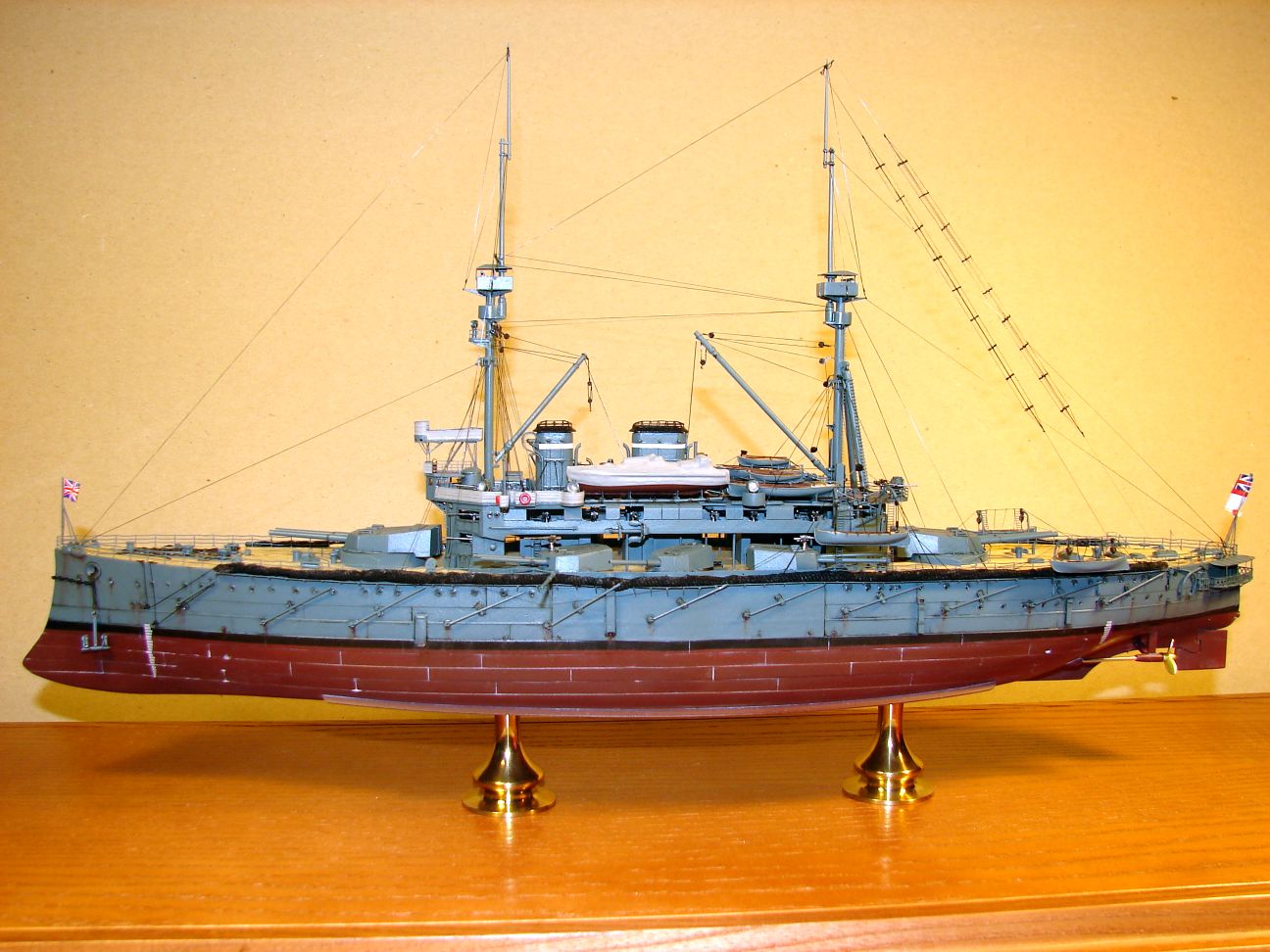

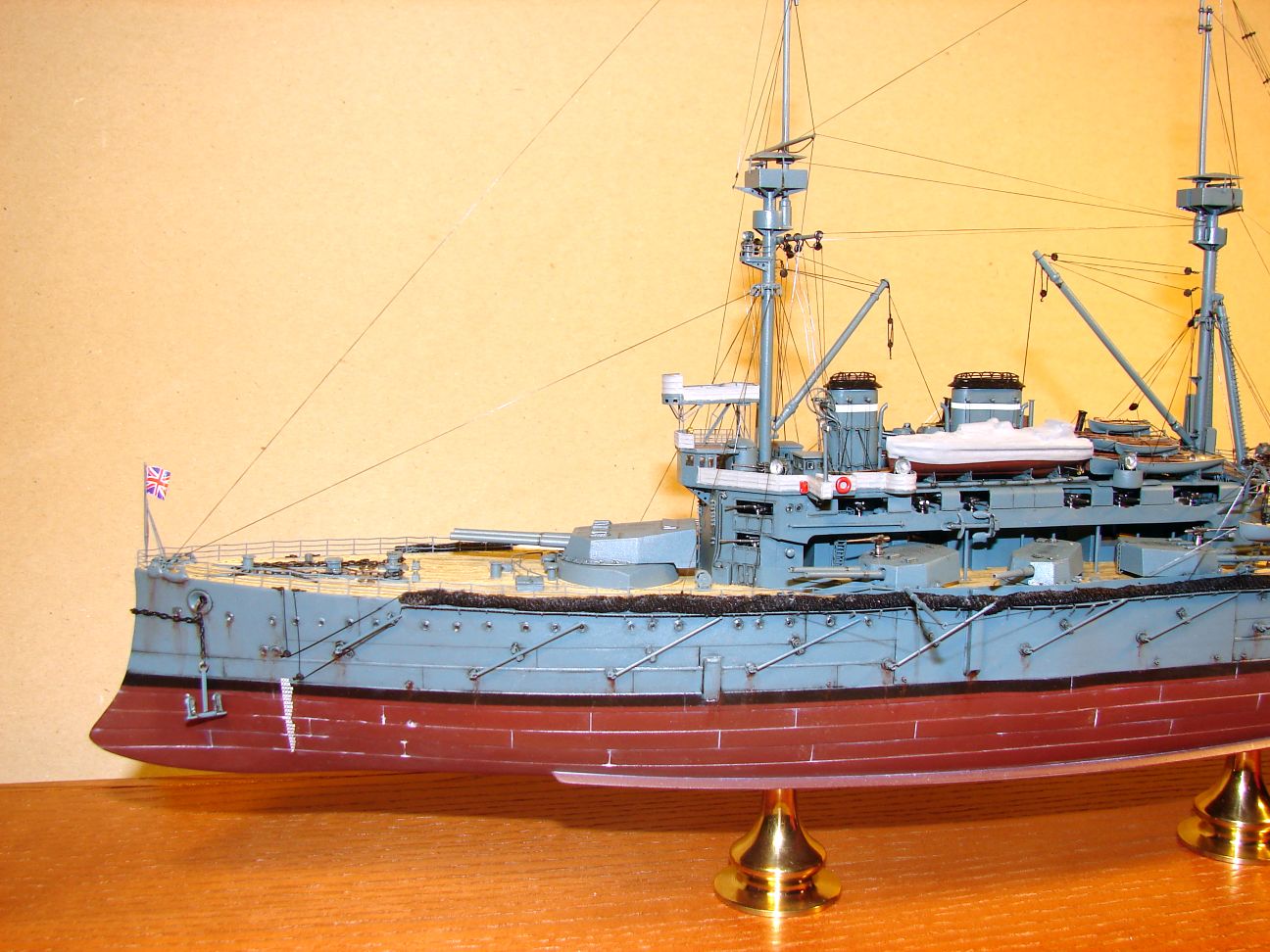

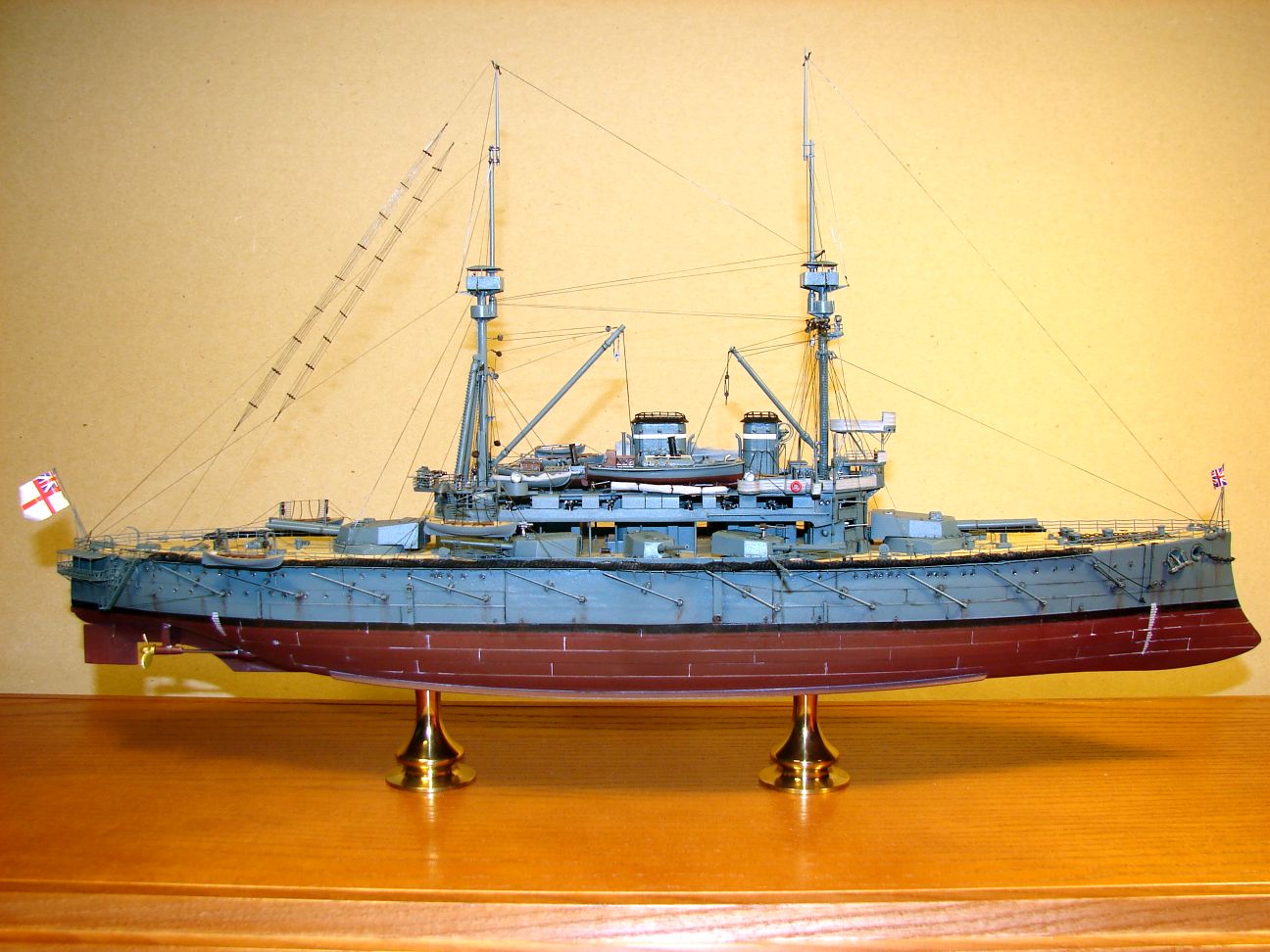

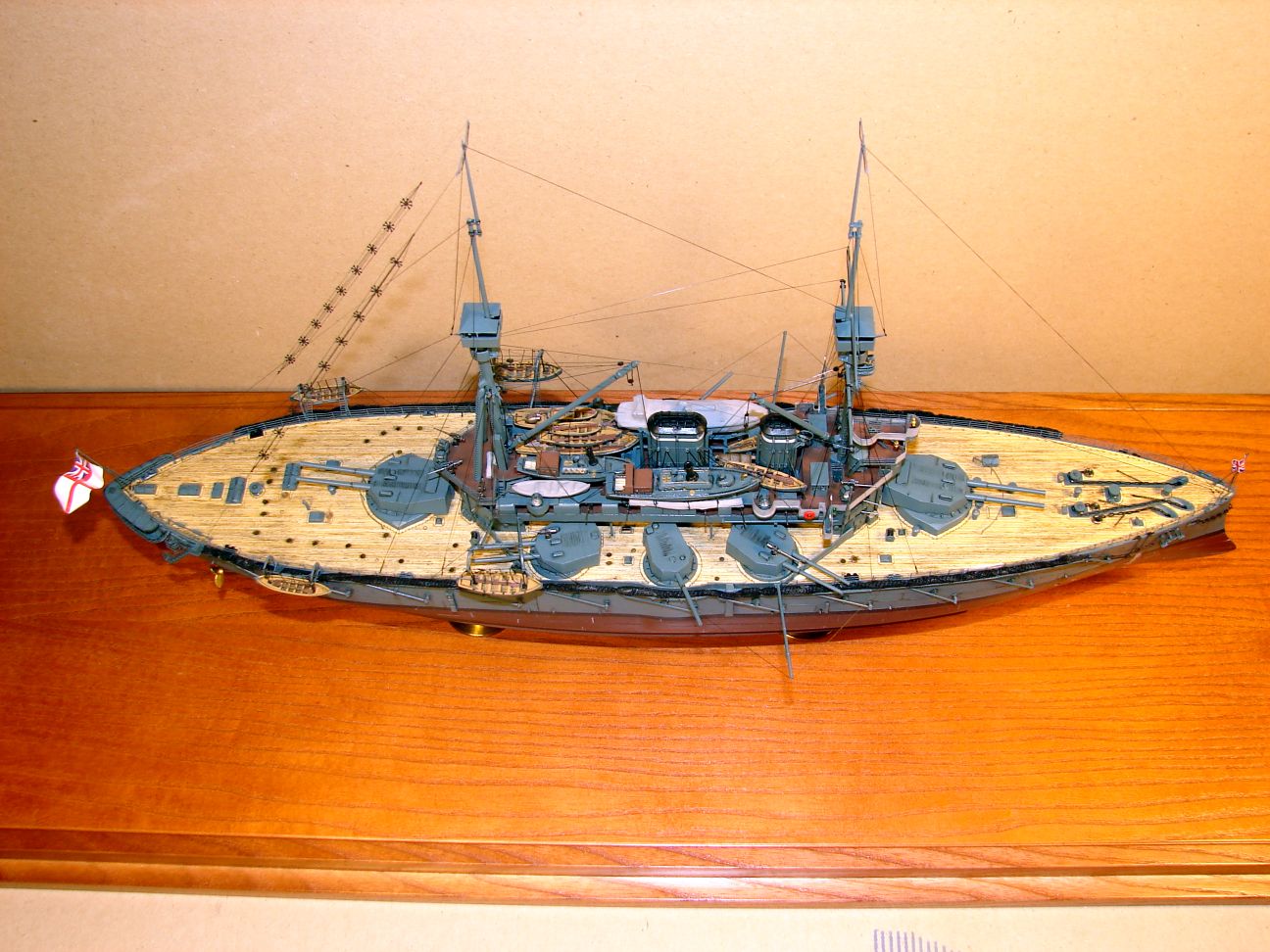

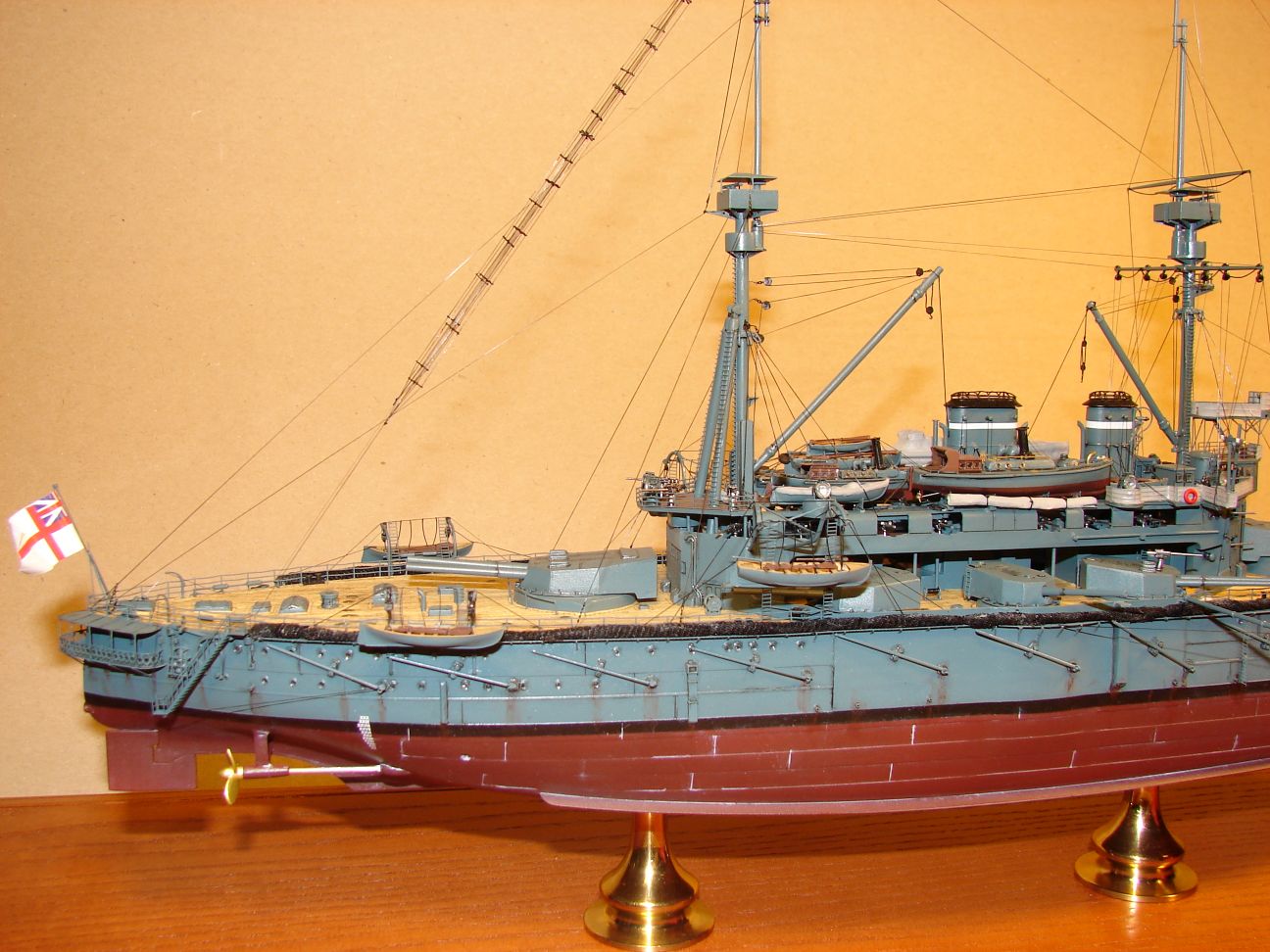

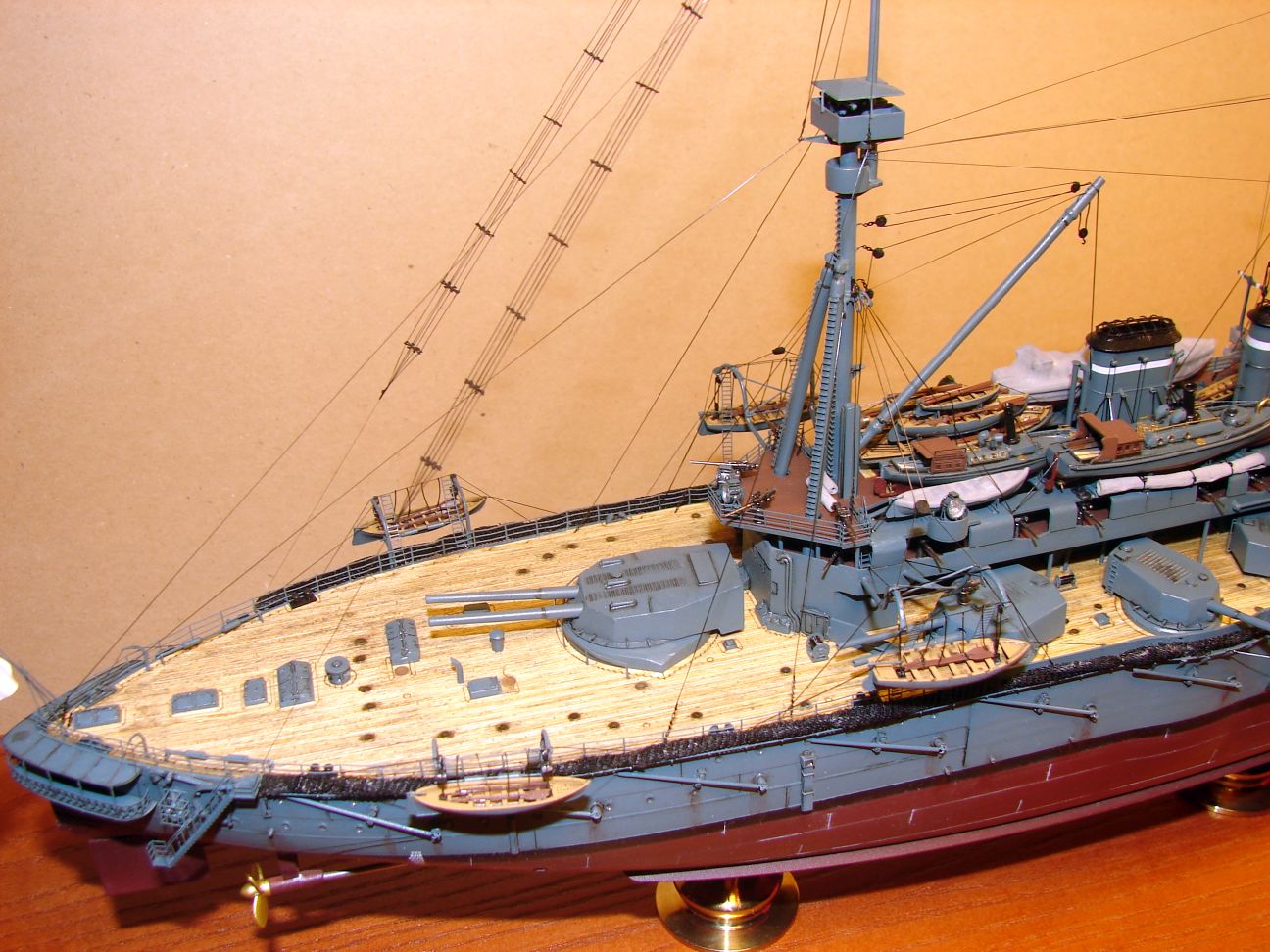

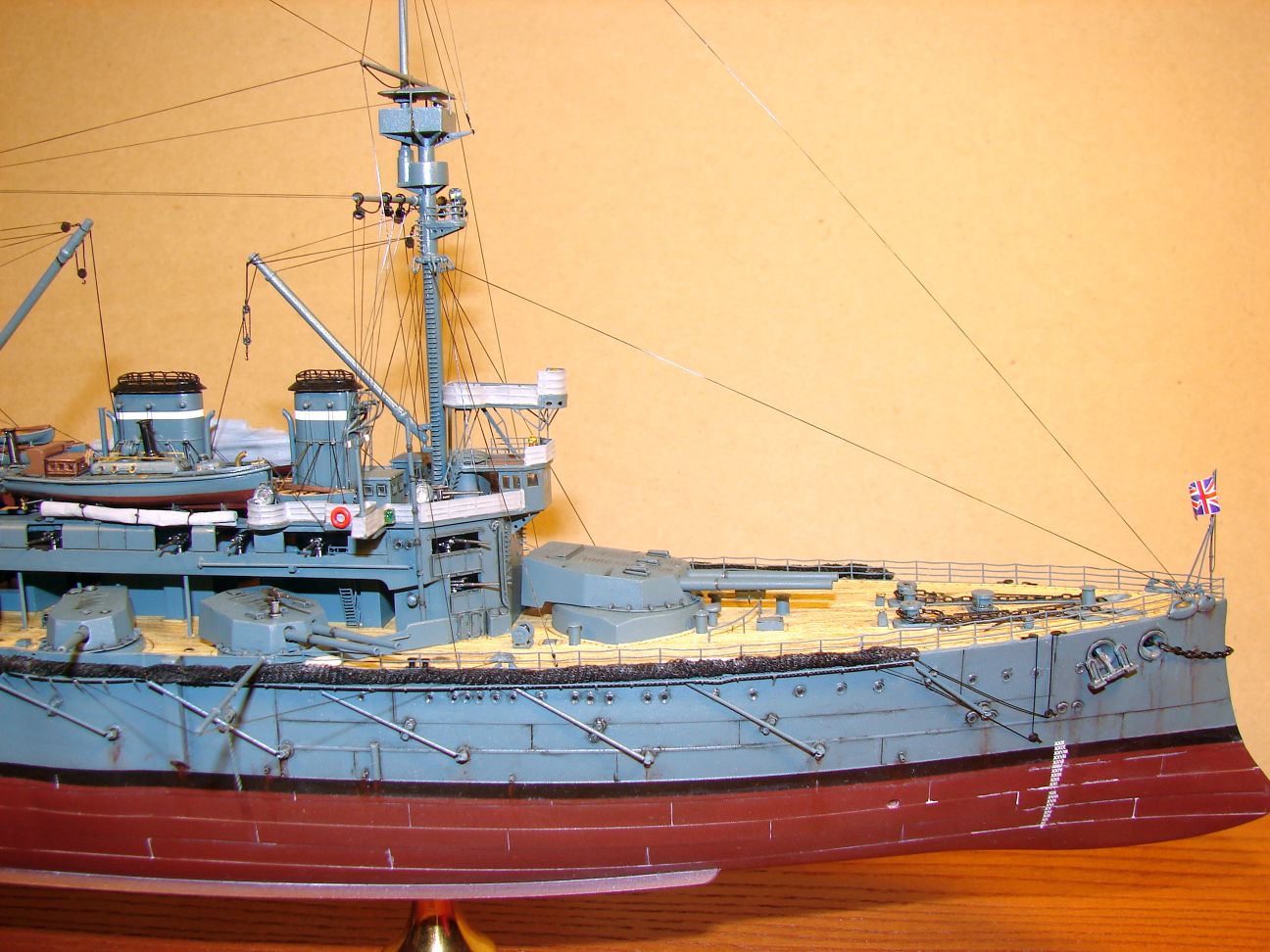

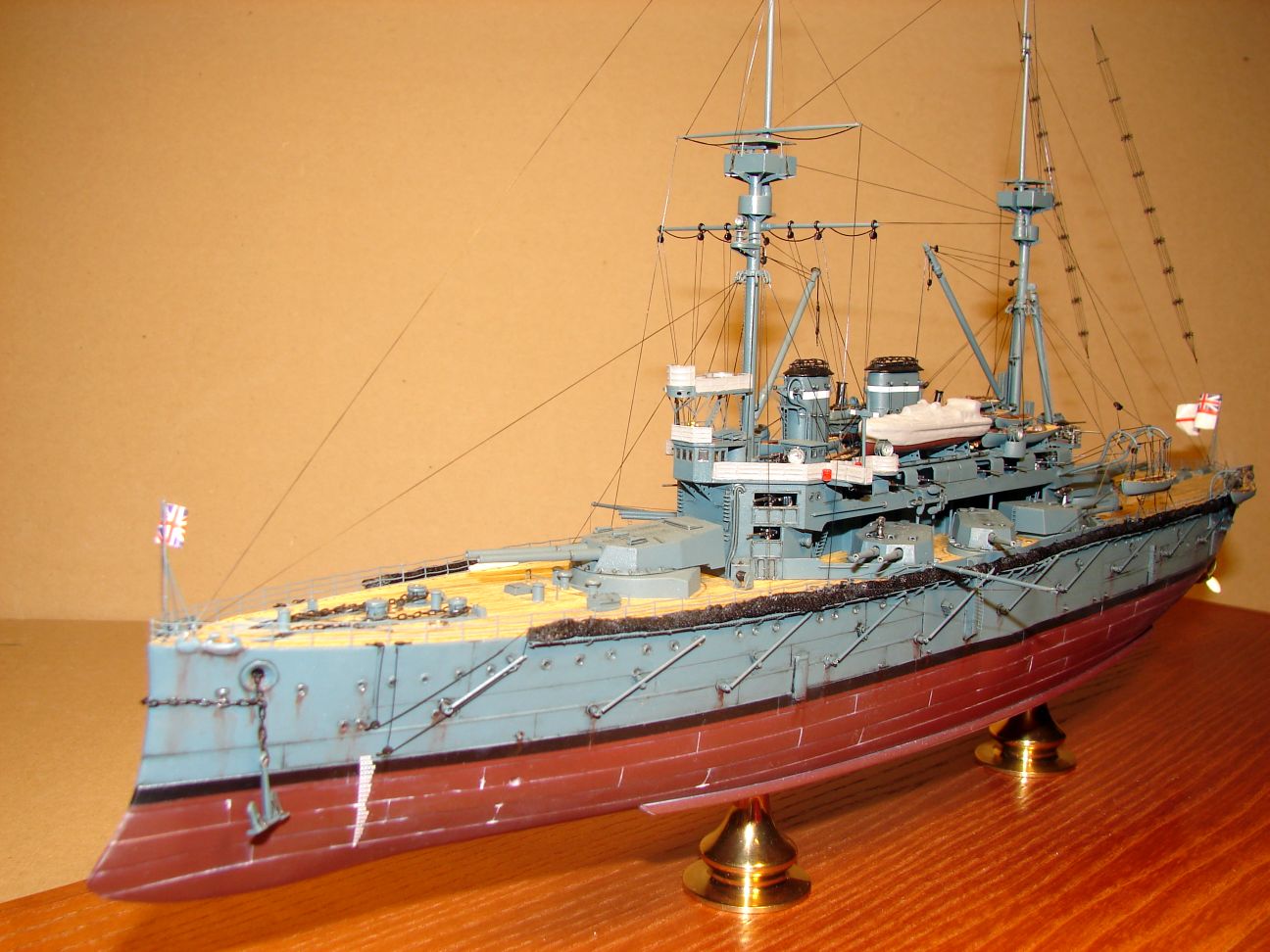

Представляю вашему вниманию модель английского линейного корабля “Лорд Нельсон” от Хобби Босса на 1909 год. Масштаб 1:350.

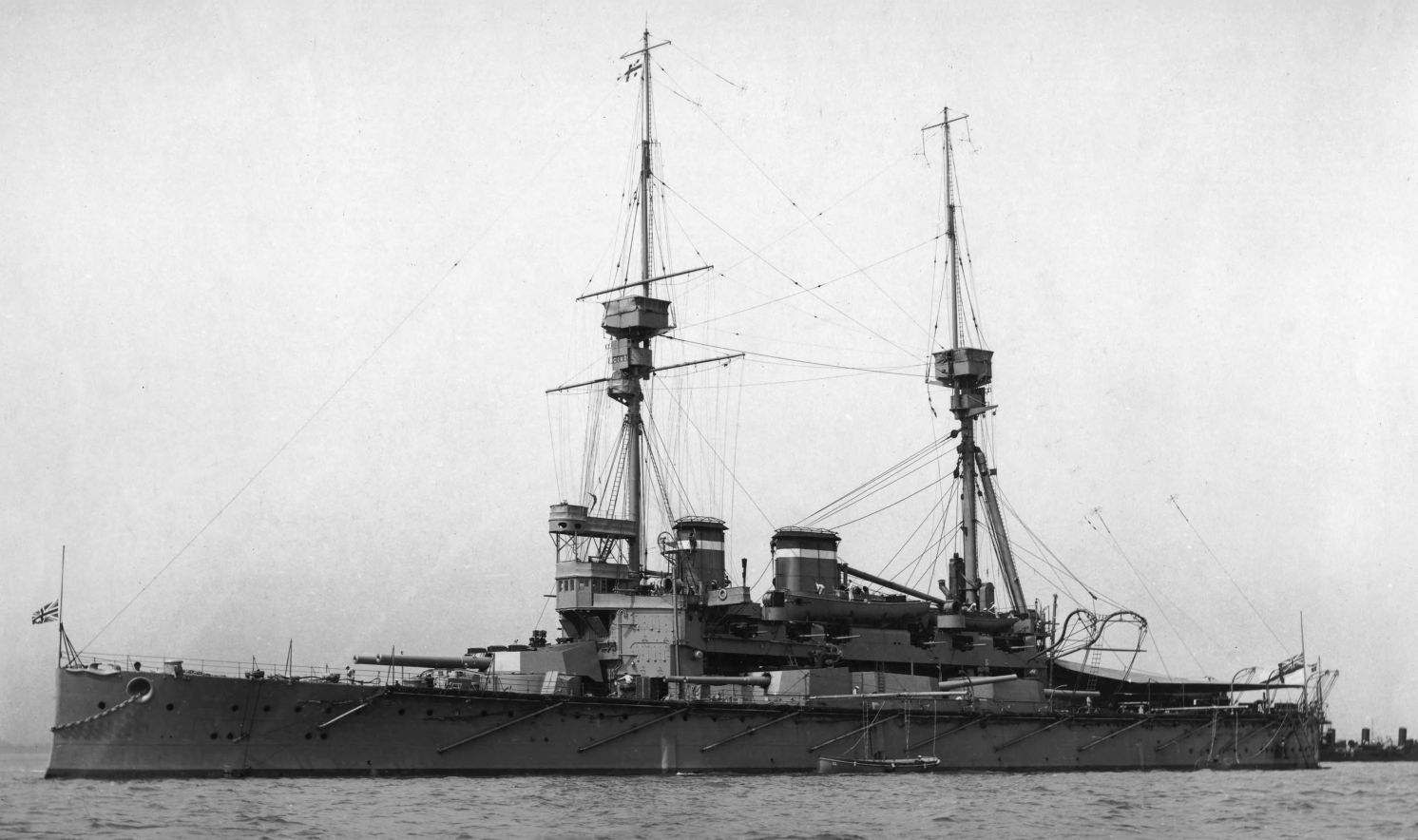

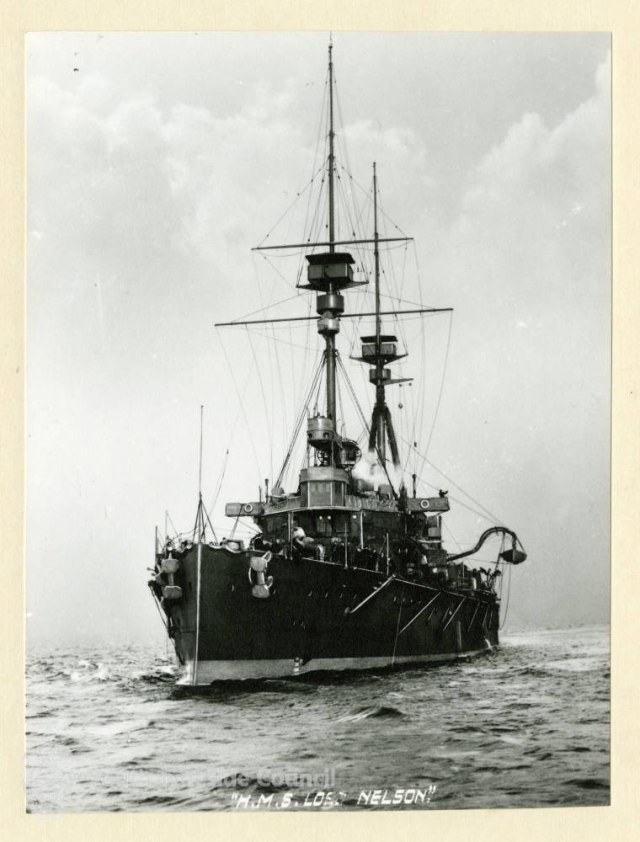

О прототипе.

“Лорд Нельсон” и “Агамемнон” - последние британские броненосцы, построенные по проекту Филиппа Уаттса с учетом опыта русско-японской войны. Чтобы их могли принимать уже существующие доки, длина была ограничена. Поэтому обводы кораблей в средней части сделали почти квадратными, при относительно “худых” оконечностях. Форма корпуса оказалась удачной, и “нельсоны” отличались хорошими ходовыми качествами. Схема бронирования напоминала предшествующие типы, но толщина плит была увеличена, а площадь бронирования борта достигла 80%. 12-дюймовые орудия ГК были установлены в носовой и кормовой башнях, 234-мм орудия разместили побортно в средней части корабля в шести башнях. Крайние башни были двухорудийными, средние – одноорудийными. Противоминная артиллерия занимала закрытый мостик между башнями ГК. В общем, получился хорошо защищенный и вооруженный линкор. Неудачной можно назвать противоминную артиллерию. Её калибр (76 мм) стал к тому времени недостаточным, а для установки 24-х 3-дюймовок пришлось построить еще одну, навесную палубу (мостик). Никакой защиты эти орудия не имели. В результате средняя часть броненосцев представляла собой весьма уязвимую цель для фугасных снарядов.

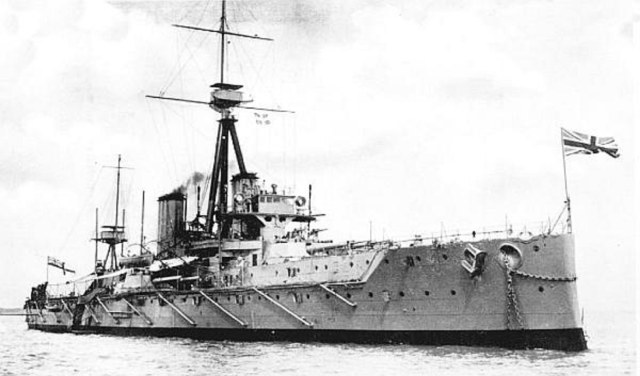

Предусмотренный контрактами срок готовности кораблей - 22 августа 1907 г. - не был выдержан. Общеизвестной основной причиной задержки считается желание адмирала Фишера ускорить строительство  Dreadnought. Однако изготовление 305-мм/45 орудий и башен велось согласно изначально выданным заданиям: сначала - для HMS Dreadnought, и только потом - для HMS Lord Nelson и HMS Agamemnon, поэтому они достигли готовности только в 1908 г.

К моменту вступления в строй, как и все “переходные” броненосцы, эти корабли оказались уже морально устаревшими.

С началом войны оба служили во флоте Канала, в феврале 1915 г. переведены на Средиземное море. Участвовали в Дарданелльской операции, в ходе которой «Агамемнон» получил более 50 попаданий снарядов с турецких береговых батарей, включая каменный (!) 14-дюймовый. 5 мая 1916 г. зенитная артиллерия «Агамемнона» уничтожила германский дирижабль LZ-85. «Лорд Нельсон» в течение всей войны (вплоть до апреля 1919 г.) служил флагманским кораблем, а после исключения из состава флота сдан на слом. «Агамемнон» был переоборудован в радиоуправляемую мишень и использовался в новом качестве до 1926 г.

У меня пошёл парад додредноутов - после француза я собрал англичанина, а следующий должен быть немец. Жалко, что нет “Андрея” или “Павла”. И вряд ли будут. А 700-й не мой масштаб.

ТТХ корабля.

Строитель: верфь «Palmers Shipbuilding», Гринок, заложен 18 мая 1905, спущен на воду 4 сентября 1906, введён в строй в октябре 1908, стоимость - 1 540 939 ф.ст. + артиллерия 110 400 ф.ст.

Водоизмещение - 15358 т нормальное, 17820 т полное.

Длина - 135,18 м наибольшая. Ширина 24,23 м. Осадка 9,14 м (в полном грузу).

Бронирование – главный пояс: 305-229-152-102 мм, палуба: верхняя 19 мм, главная 9,5 мм, башни ГК: 343-305-102-76 мм, барбеты ГК: 305-203-102-76 мм, башни СК: 203-178-51 мм, цитадель: 203 мм, боевая рубка: 305 мм.

Двигатели – 15 паровых котлов “Babcock”, 4-цилиндровая вертикальная паровая машина тройного расширения, проектная мощность - 16750 л. с. Движитель - 2 винта. Скорость хода 18 узлов. Дальность плавания 5300 миль на угольном отоплении, 9180 миль с использованием нефти. Экипаж 752 (1910 г.) человек.

Вооружение. 4 305мм / 45, Mk.X (80 выстрелов на орудие), 10 (4×2, 2×1) - 234-мм / 50, Mk.XI (100 выстрелов на орудие) 24 76-мм / 40(12-фунтовых, 230 выстрелов на орудие), 8 десантных орудий, 5 457-мм подводных торпедных аппаратов (23 запасных торпеды), 6 356-мм торпед для штатных катеров.

О сборке.

Год указан условно, в этом году Нельсон получил белые марки на трубах. Но непонятно когда и как снимали пушки с башен ГК и СК, когда и где стояли дальномеры и т.д.

Стройка, как и следовало ожидать, свелась к очередной попытке приблизить то, что имелось, к прототипу. Производитель, надо отдать ему должное, попытался сделать не просто “игрушку”. Травление, качество литья, цепи. Всё на уровне. Но вот когда берёшься изучать фото… Вот тут-то и начинаются открытия.

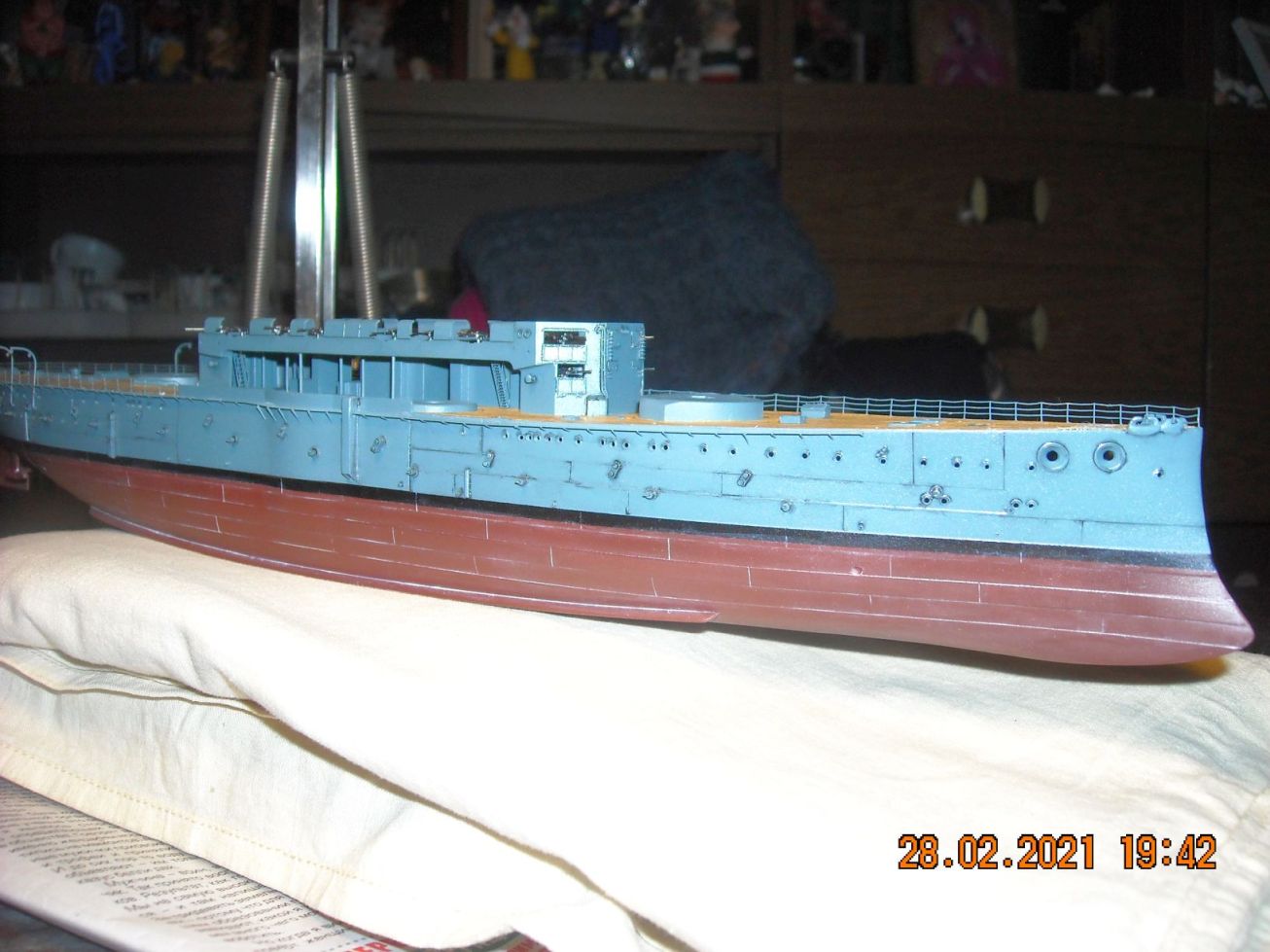

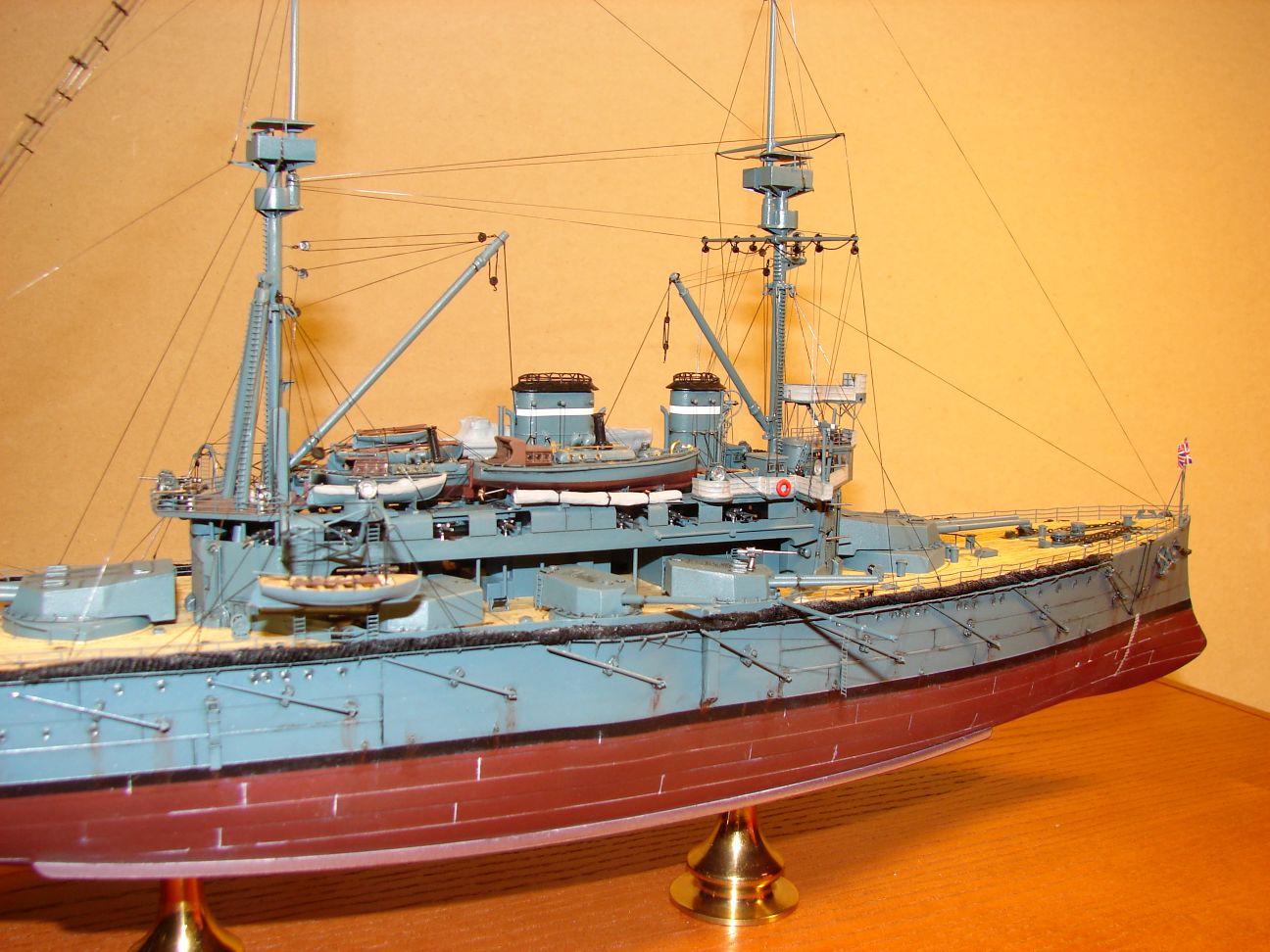

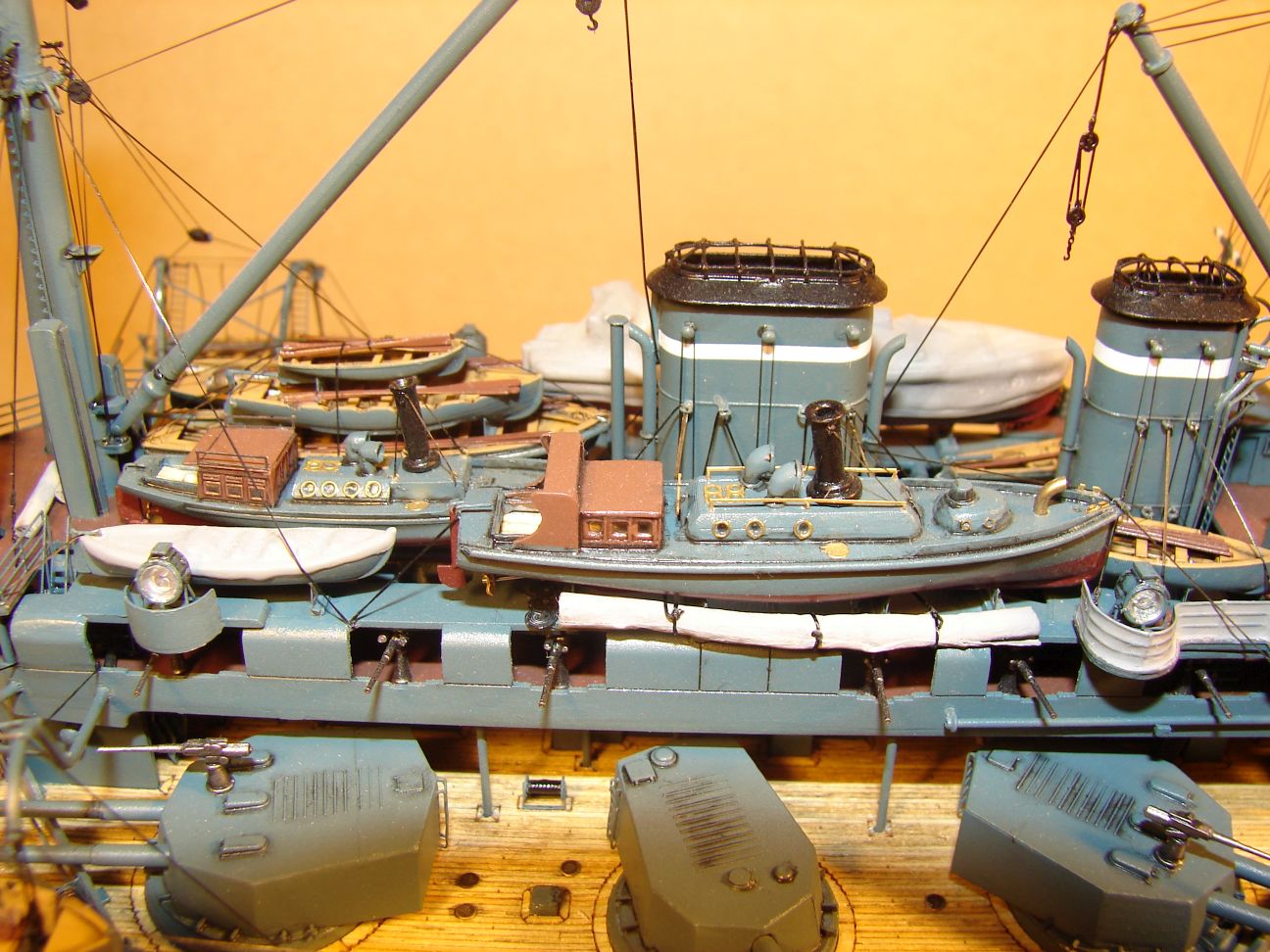

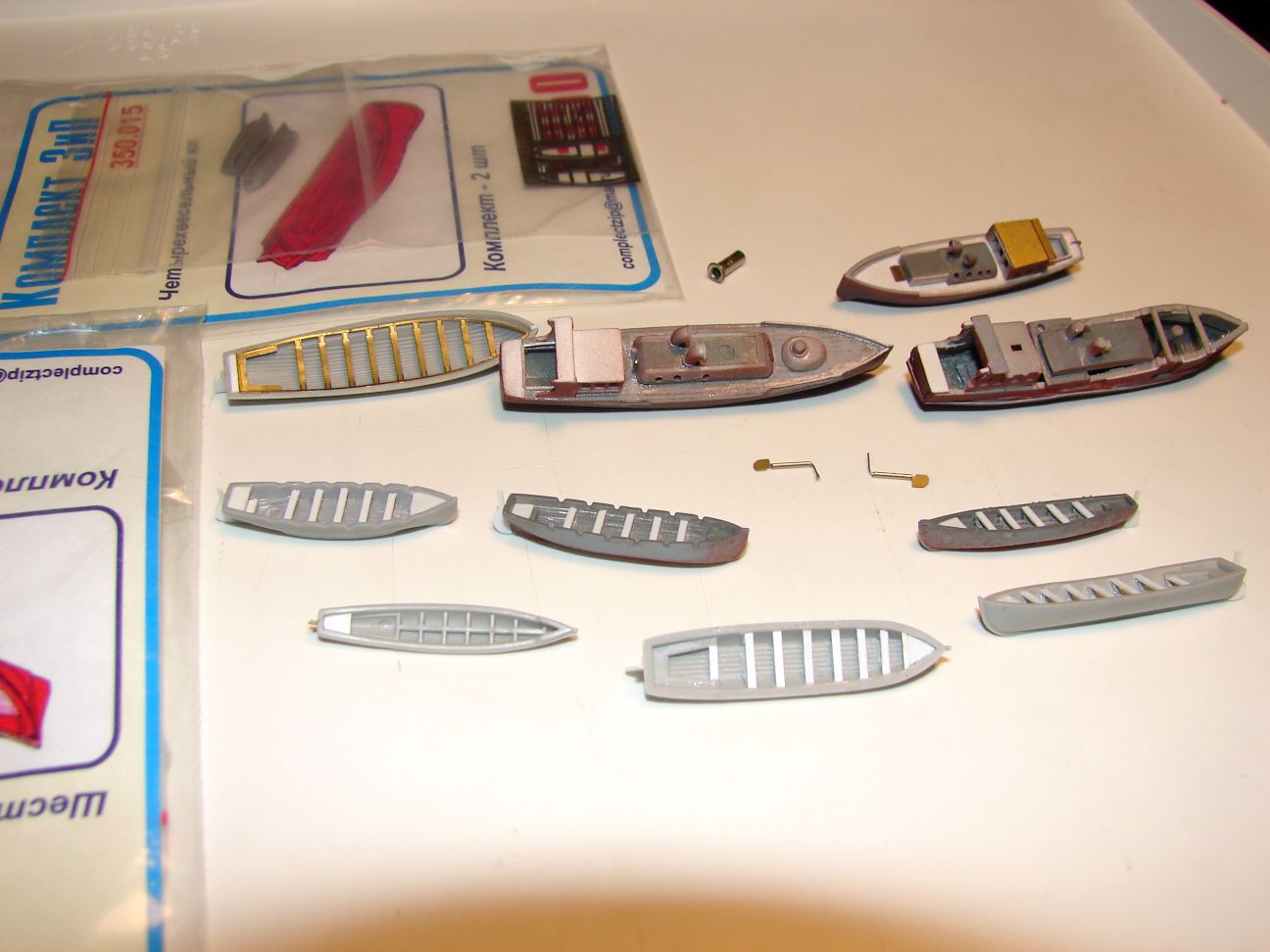

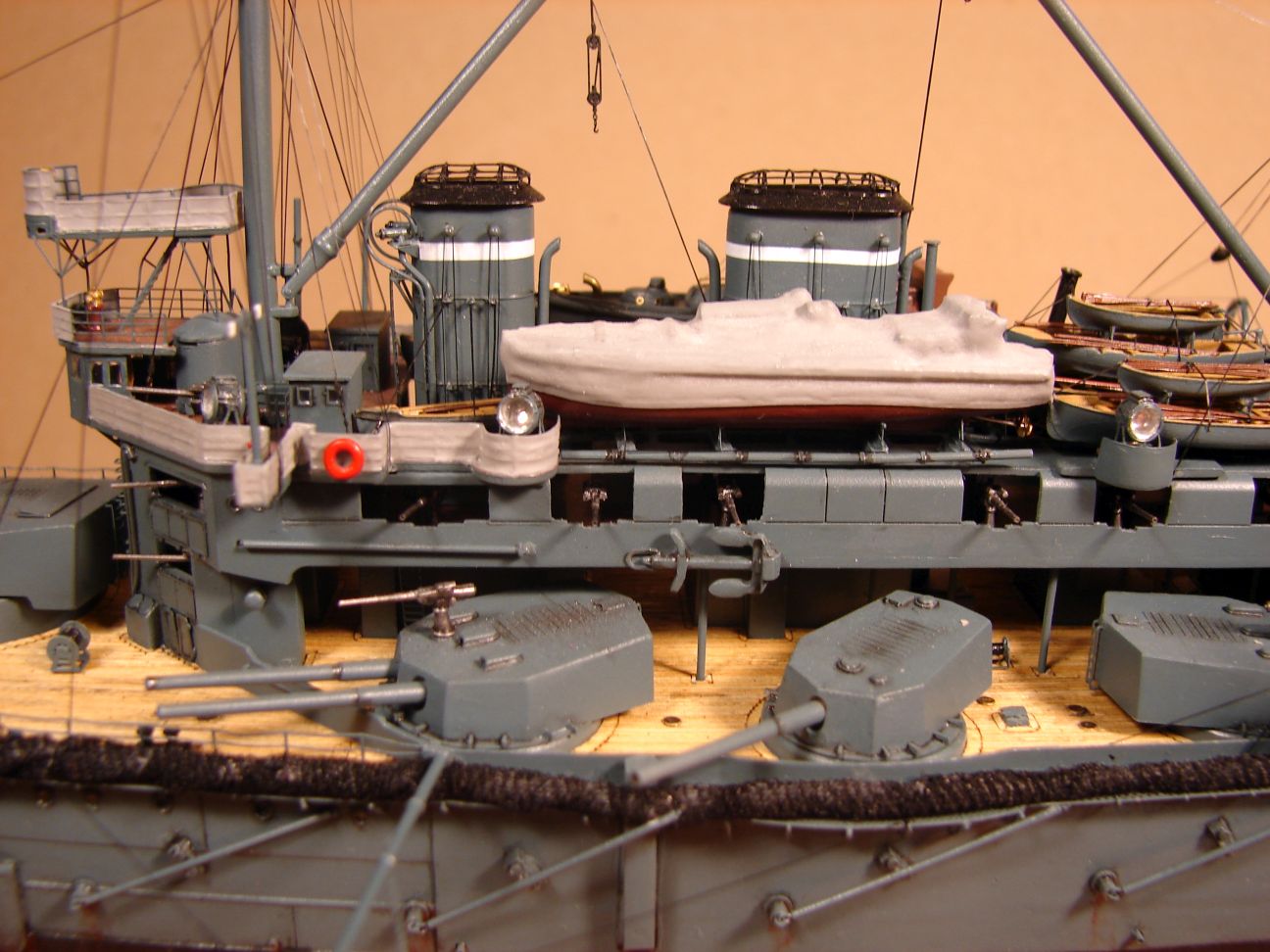

Перечислять добавления и доработки не стану, кое-что уже не помню, да и не хочу опять представлять длинный список. Отмечу лишь самые существенные и капитальные и то чего я совсем не “ковырял” и не дорабатывал. В модели корпус дан с расшивкой, которую я не трогал. Но центральной плиты (видна на фото) в середине изкоробочного корпуса нет. Во всём этом есть одна особенность. Расшивка после этой плиты у прототипа идёт в корму немножко по-другому. Но с этим я решил не заморачиваться, плиту “навесил”, а расшивку оставил хозяйскую, немного поиграв высотой выстрелов противоторпедных сетей. Главная бяка для меня оказался малый флот. Только большой баркас, да и то сильно переделанный, и красавец базальтовый плот были использованы из набора. Всё остальное (хоть и с отдельными банками!) полетело в закрома. 50-ти фут. катер сделан аж из нагатовского (под брезентом второй – вообще оливье), 40 фут. катер – от Цесаревича (корпус), а 4 шлюпки – вообще от Микасы, откуда малая гичка так и не вспомнил.

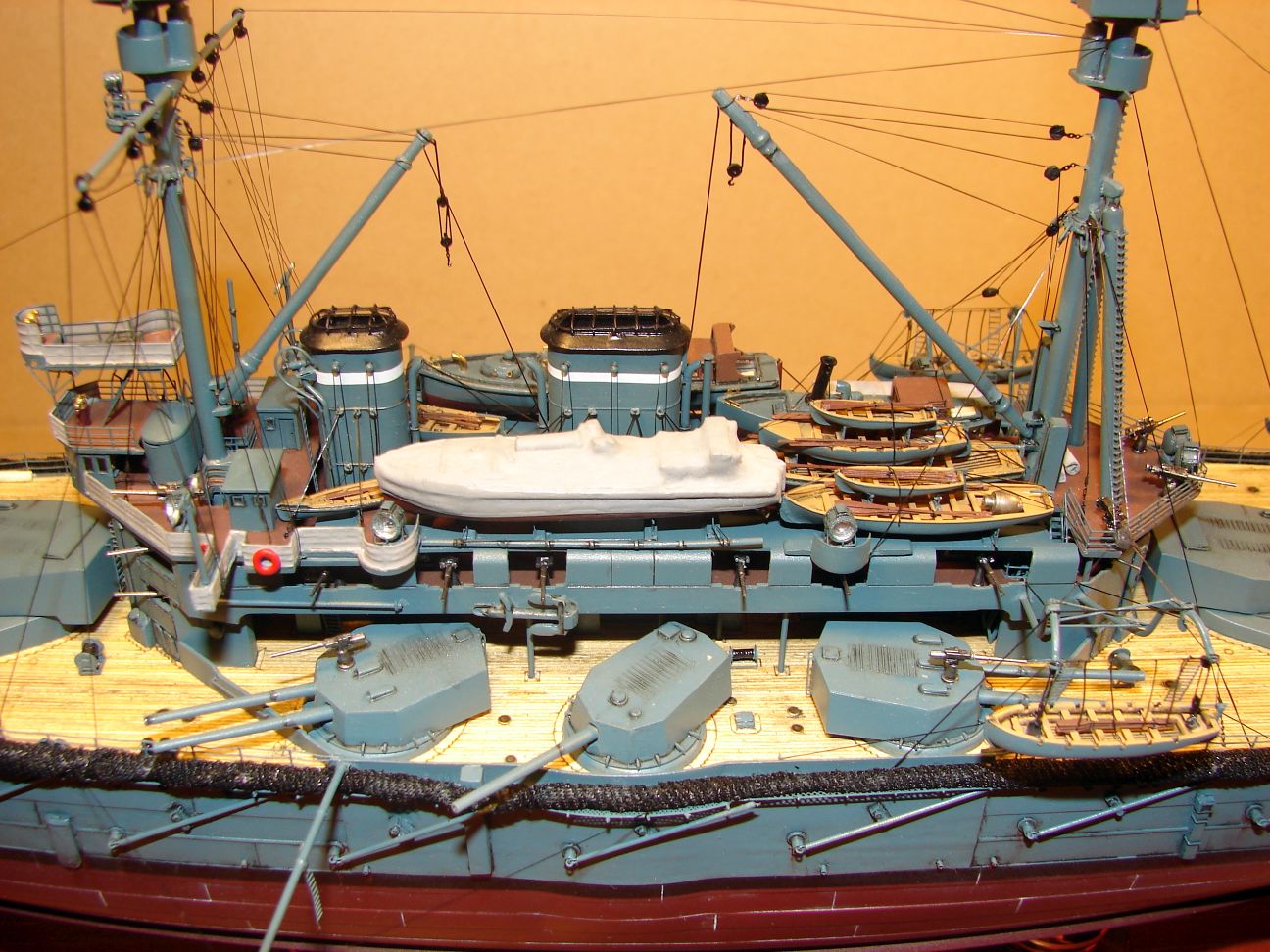

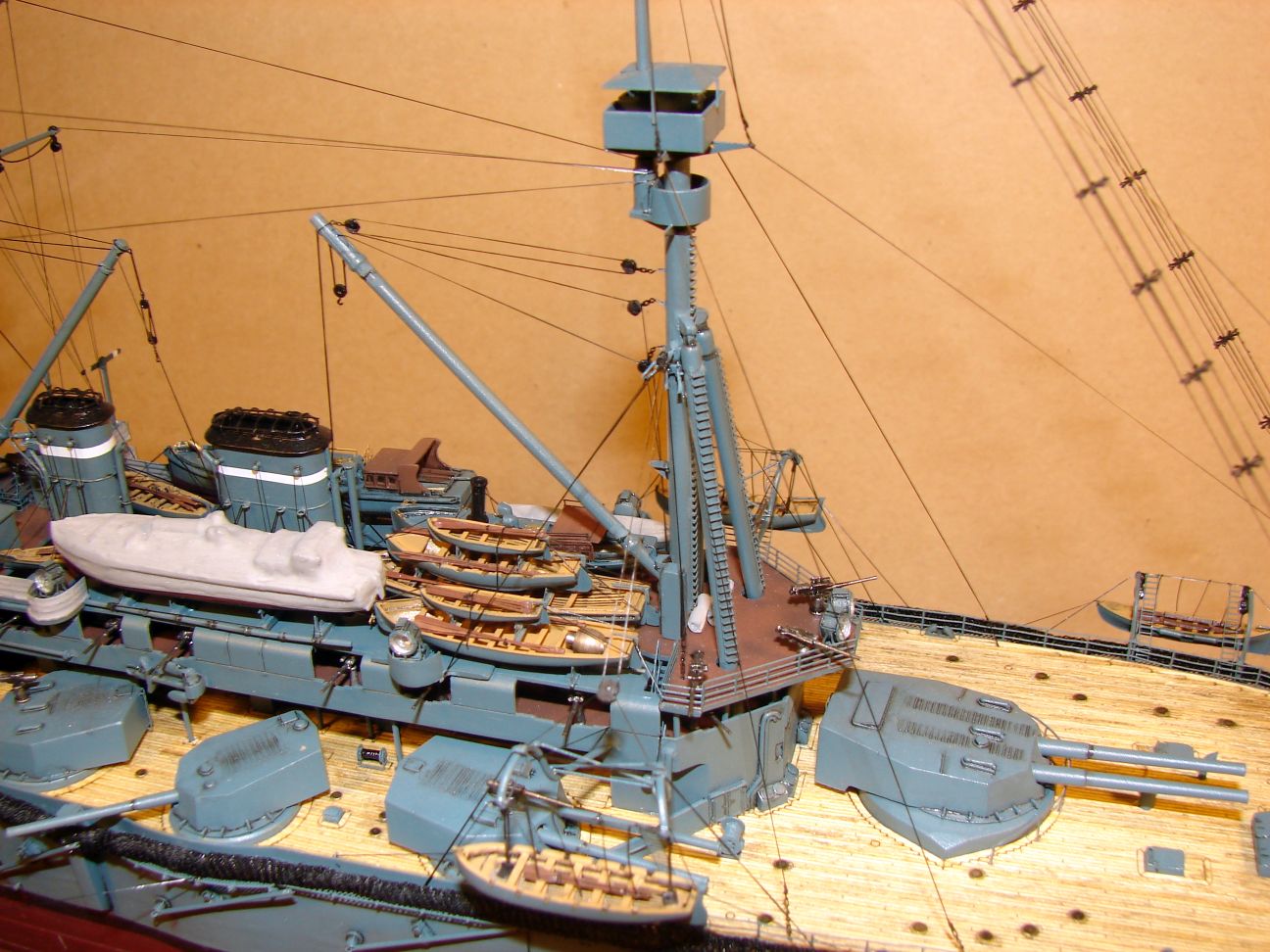

Размещать новый малый флот на этих рострах оказалось смертельным убийством и заняло не одну неделю. Дуги-балки со шлюпками в районе грота – полная отсебятина, у Босса они закинуты наверх.

Не трогал - якоря, адмиральский балкон, руль, леера на надстройках, цепи, трапики (коих не хватило, пришлось вынимать из закромов), буи на корме, рельс ограничения башенных орудий на палубе.

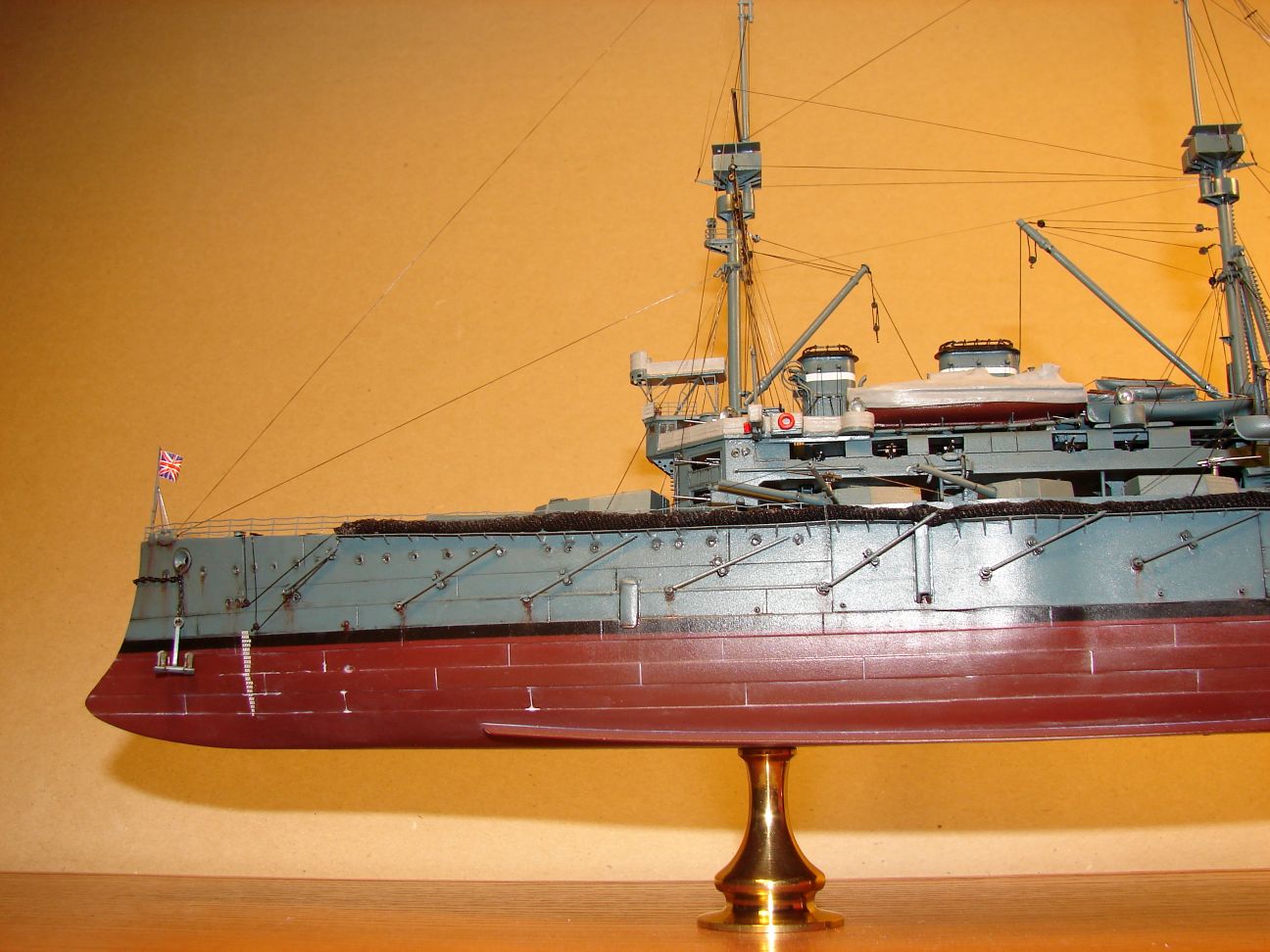

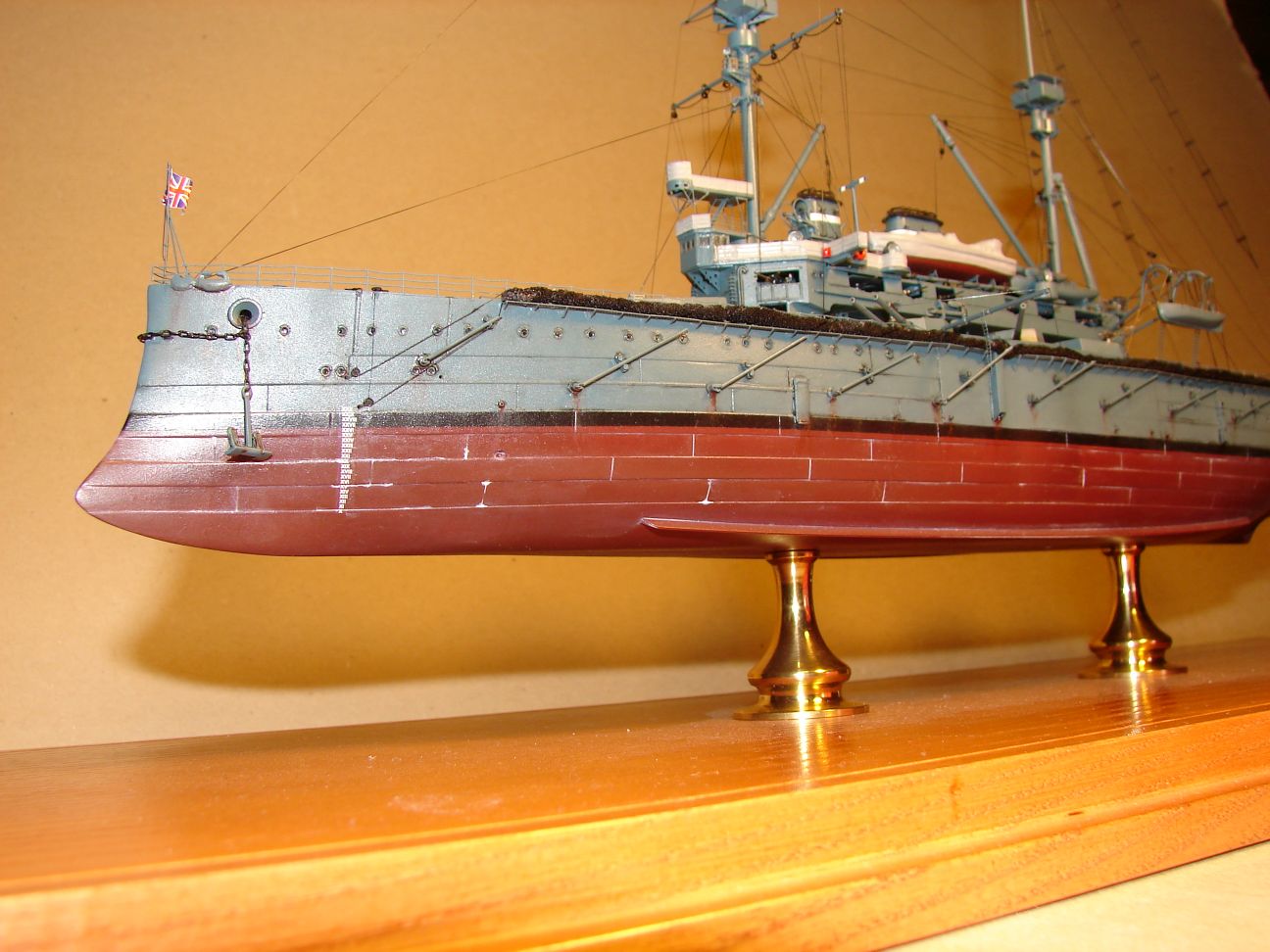

Из того, что поначалу позабавило – у Нельсона по штату 3 якоря Холла. В наборе их два, хоть тресни. Как говорится - потому что. В последствии это оказалось совсем не смешно – как эту пару лучше разместить и как мне объяснять, где третий якорь?

Тем, кто будет собирать эту модель, я бы посоветовал перед сборкой очень сильно определиться, что добавлять и что менять, вплоть до самых малых мелочей.

Броненосец был загрязнён ещё больше (низ корпуса весь в белесых разводах), но я решил, что это будет слишком и задул футурой, она это дело гасит.

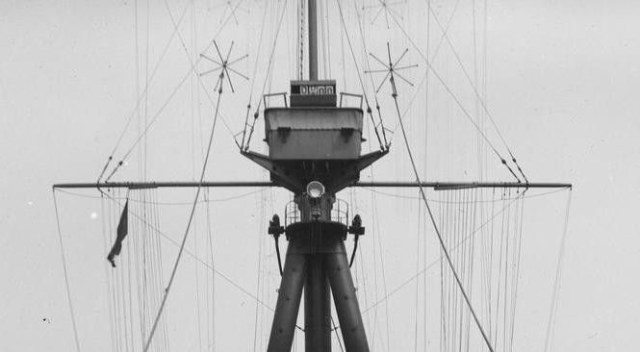

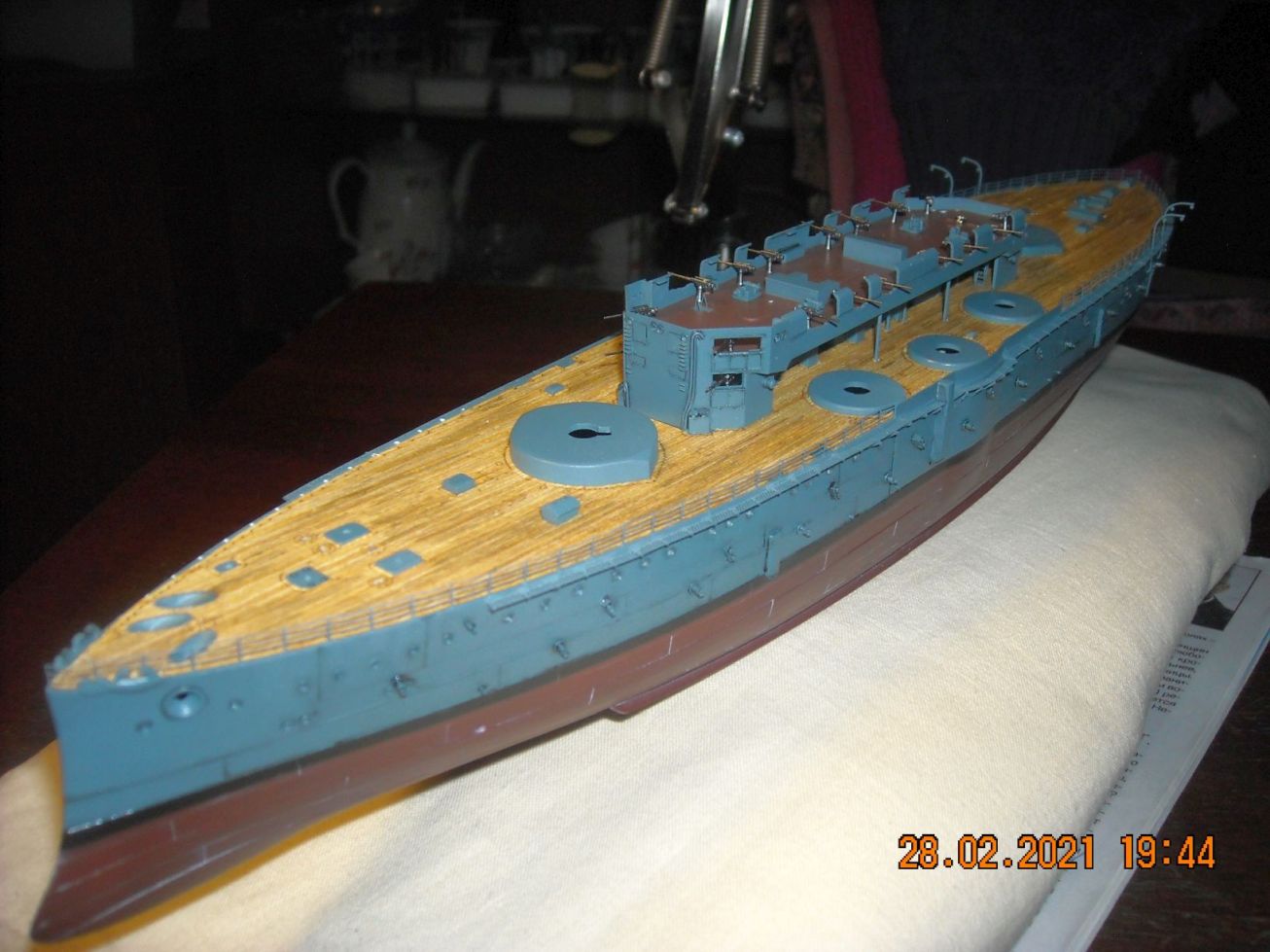

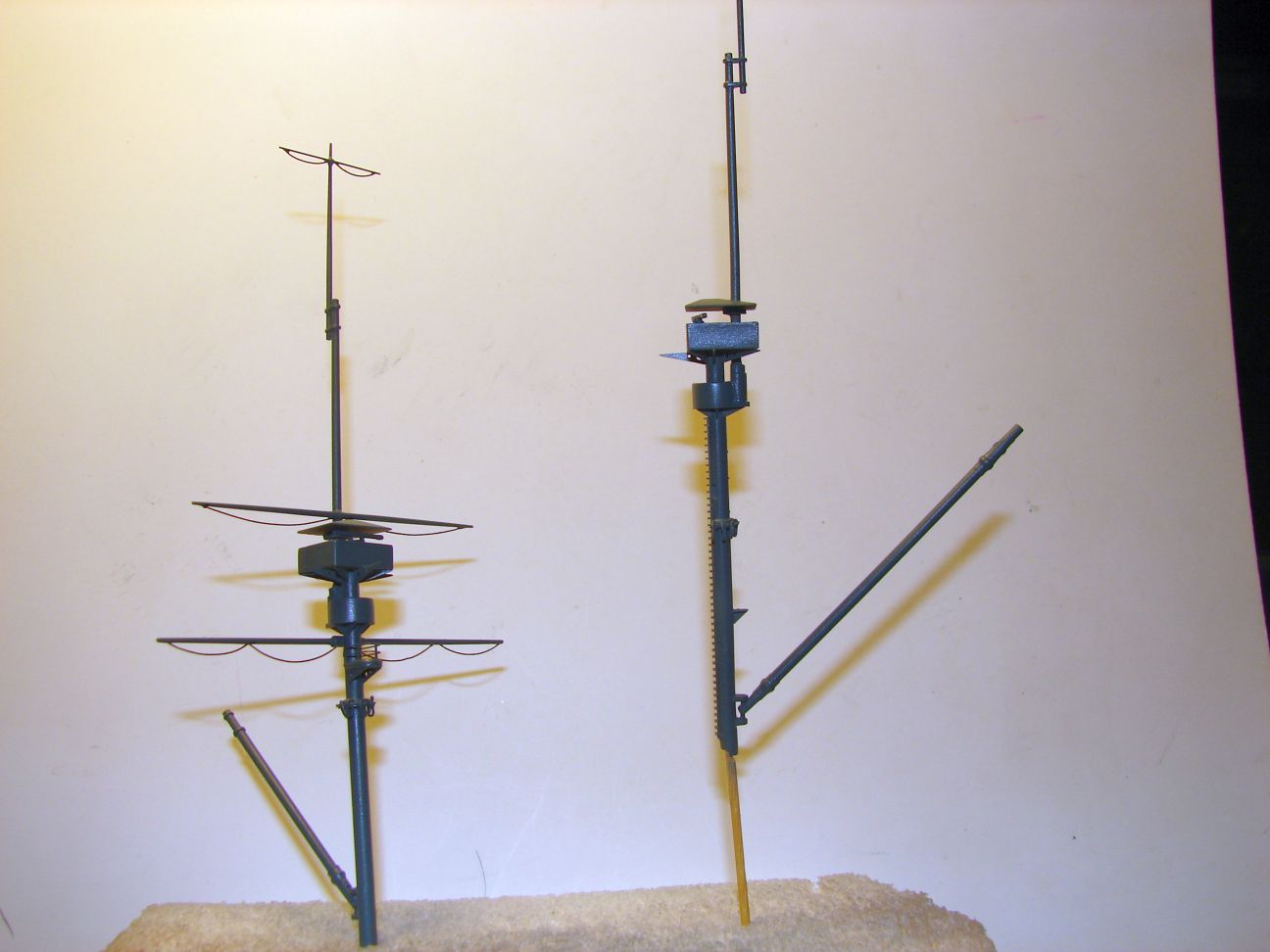

Из допов использовано: точёные стволы от Мастера, дерпалуба от Артвокса,  иллюминаторы и крышки, прожекторы от Нордстара, леера (для главной палубы) от Абера, шлюпка, вельботы и ялы от ЗиП-а, кильблоки от Эдуарда (опять плата для Принца Уэльского), металлические мачты, звёздочки-антенны от WEM - ма, очень много укравшие времени, сил и нервов при монтаже. Ну и обязательные мед.иглы, уйма всякой мелочи из запасов барахла.

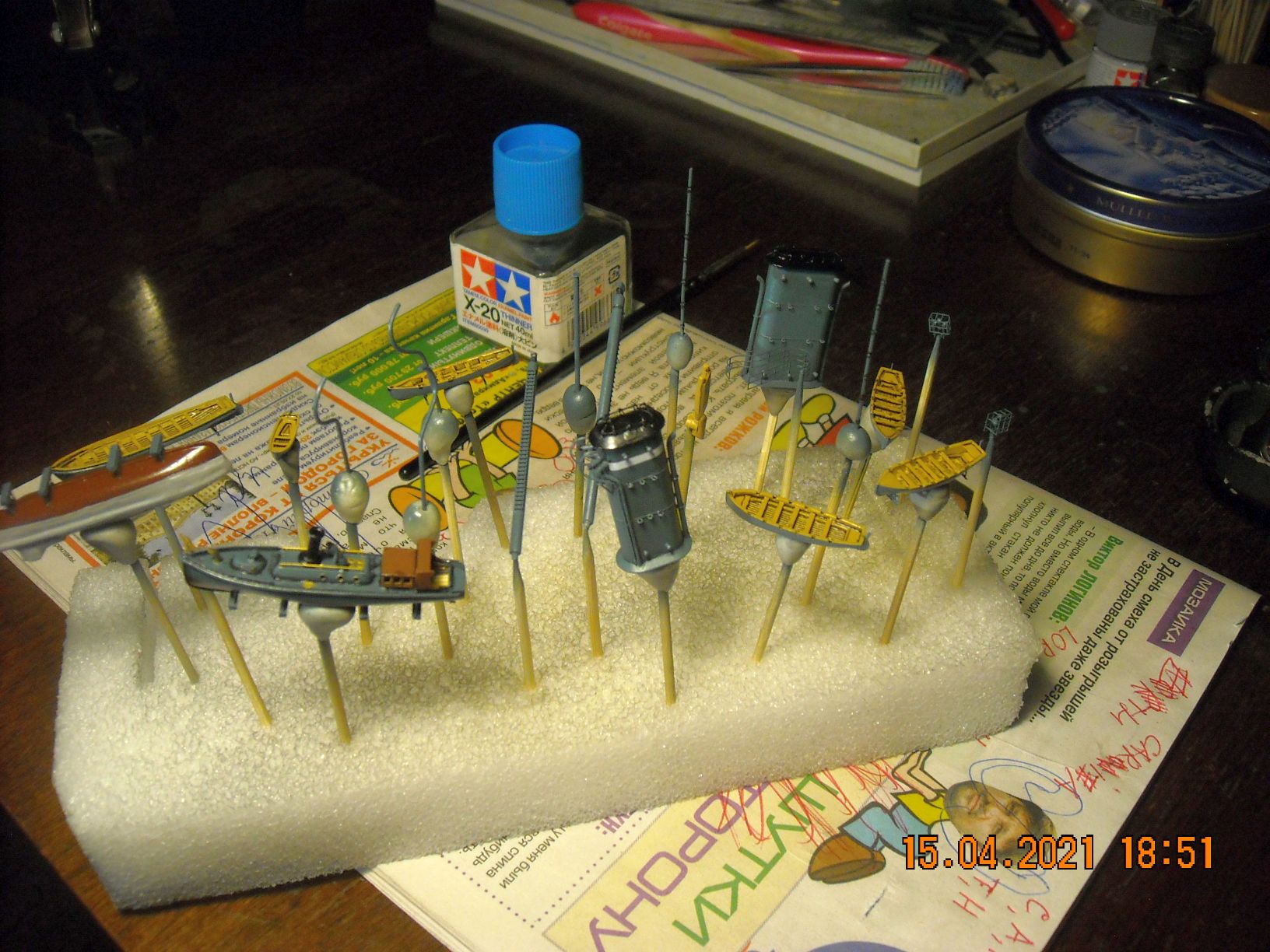

Краски и лаки – Тамия и Футура. Смывка – X-19,Тамия, такелаж - спандекс, потёки – АК. Конечно использован Эвергрин.

Приятного просмотра.
