Всем добрый день!

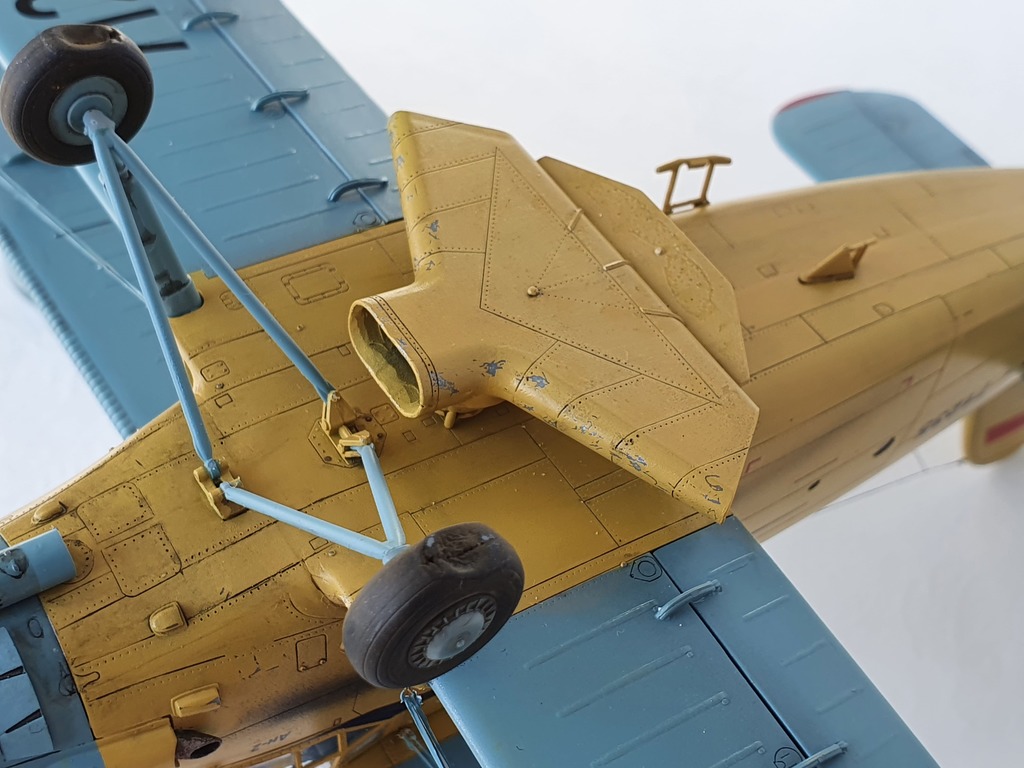

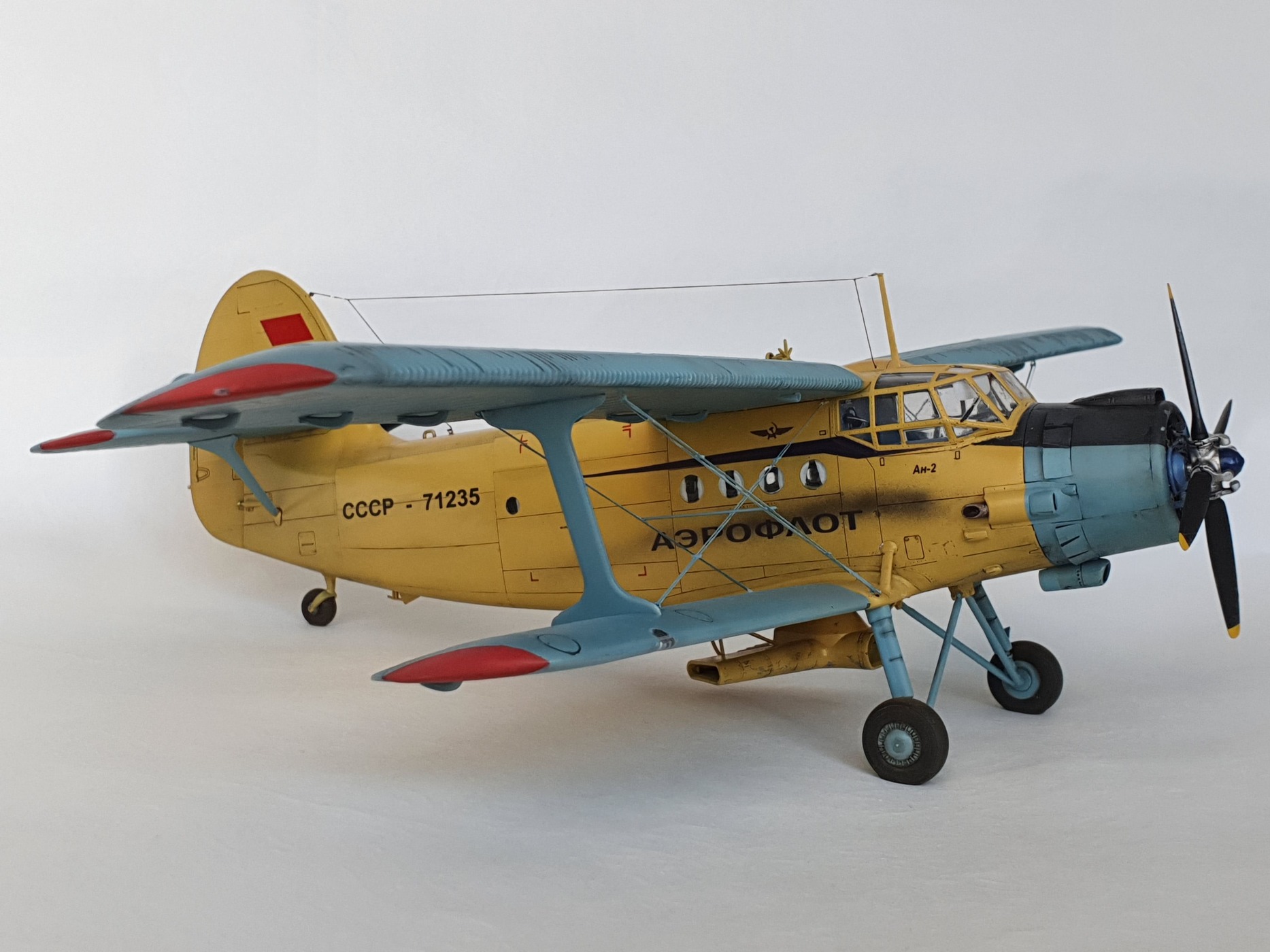

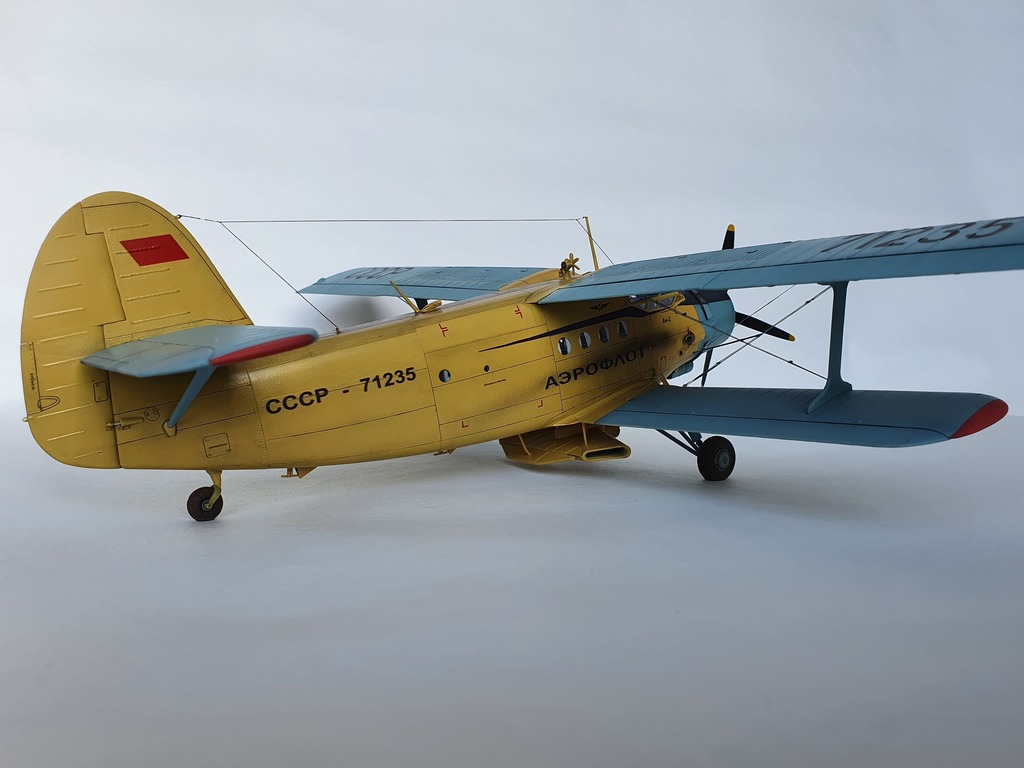

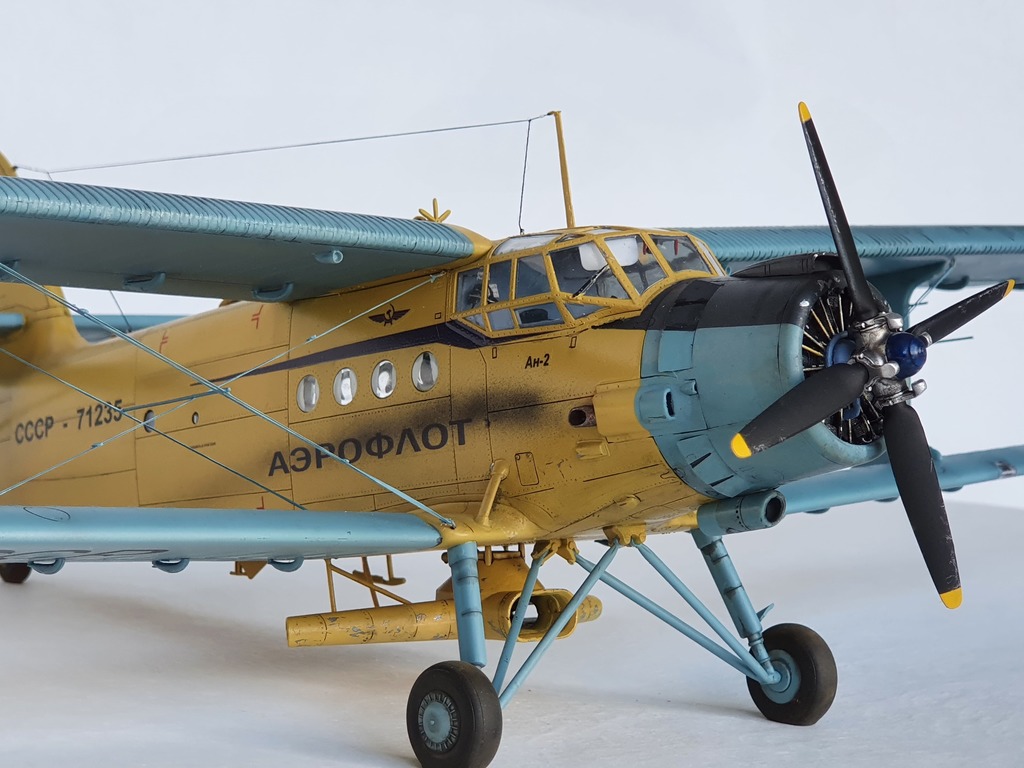

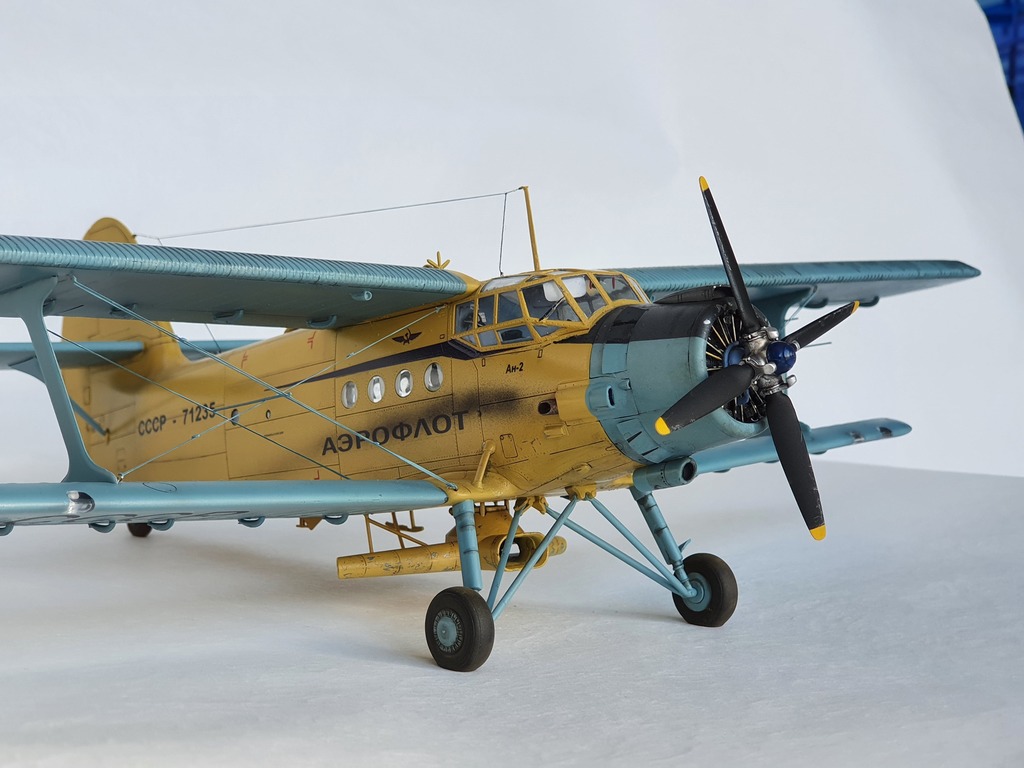

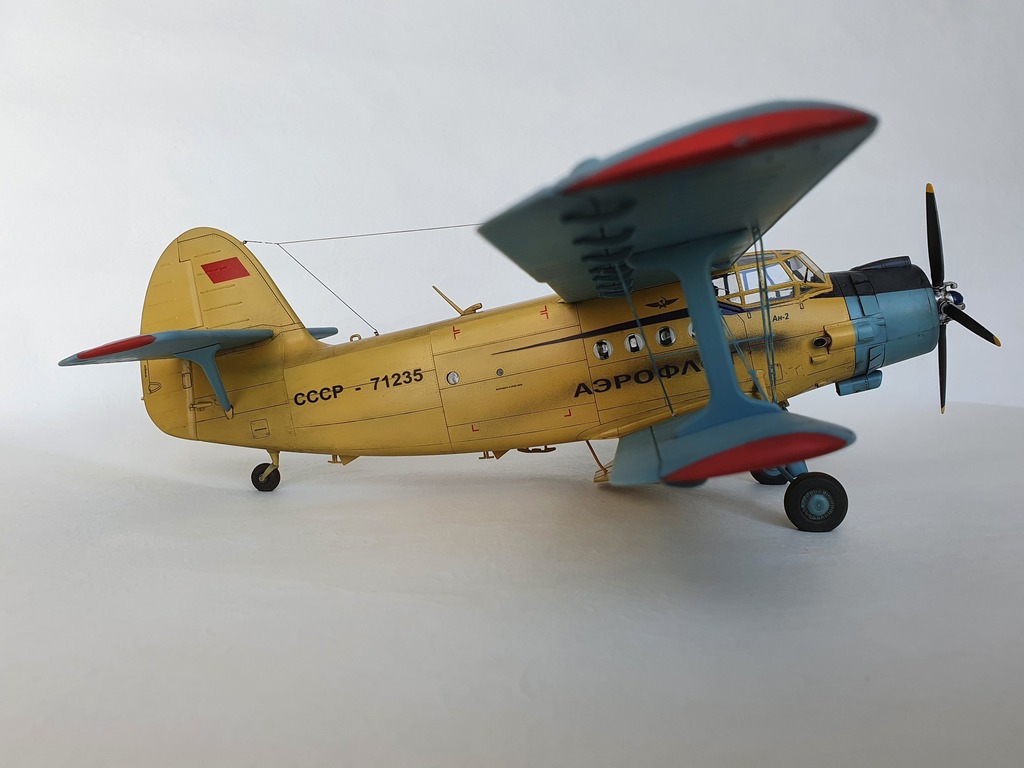

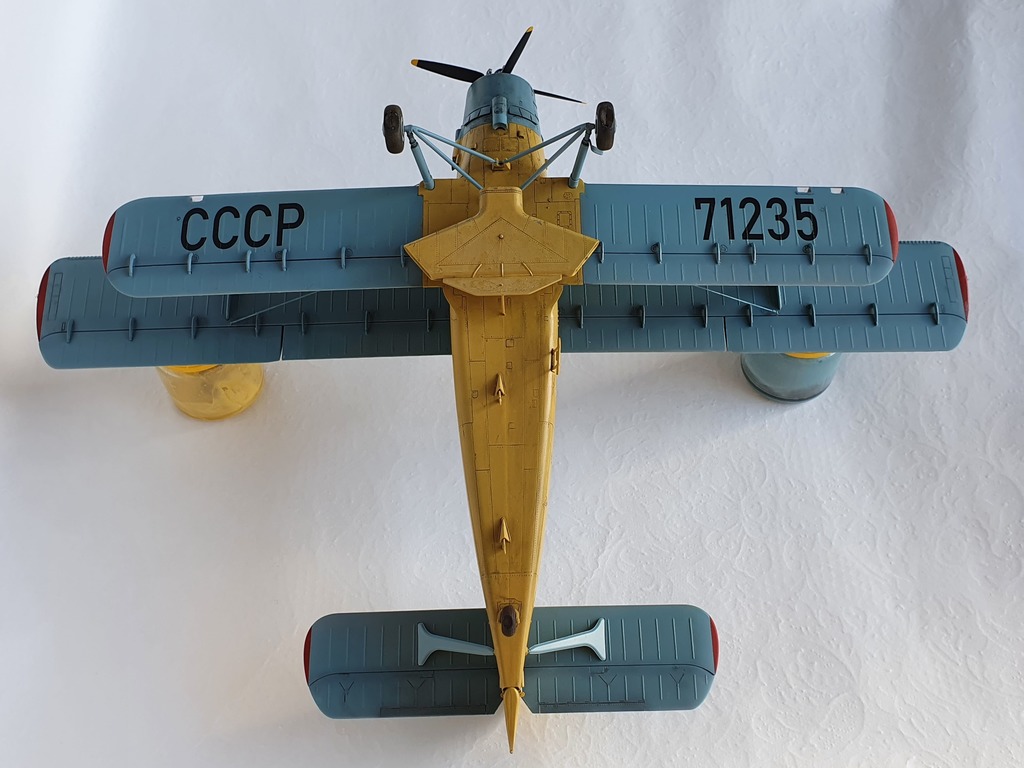

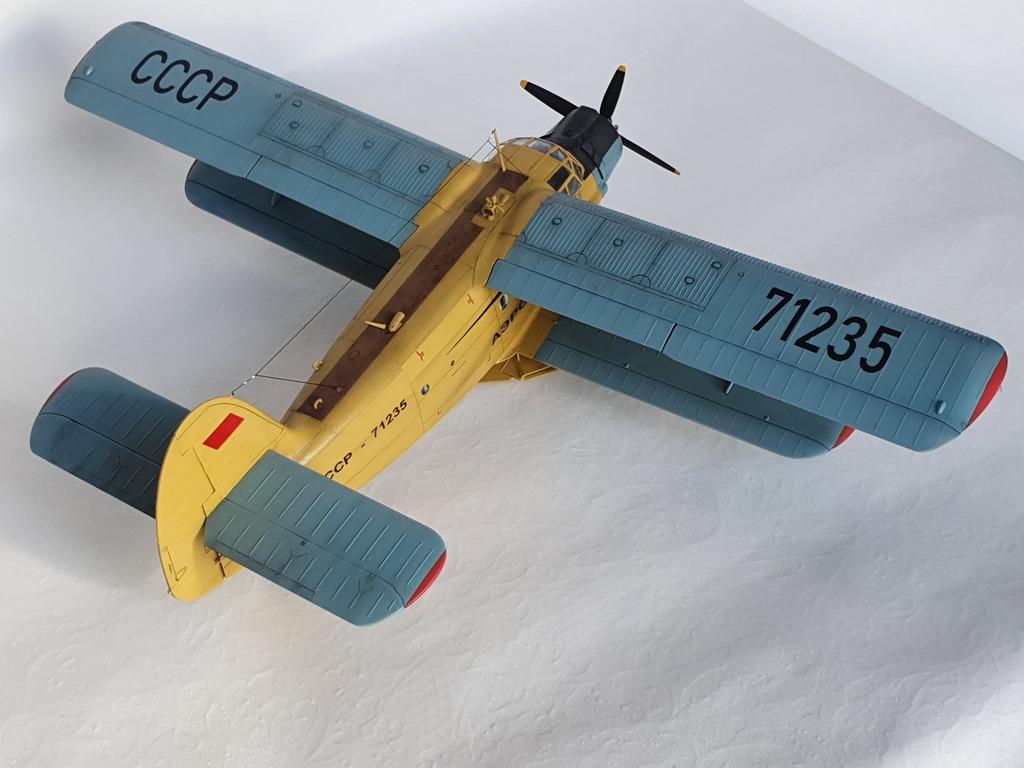

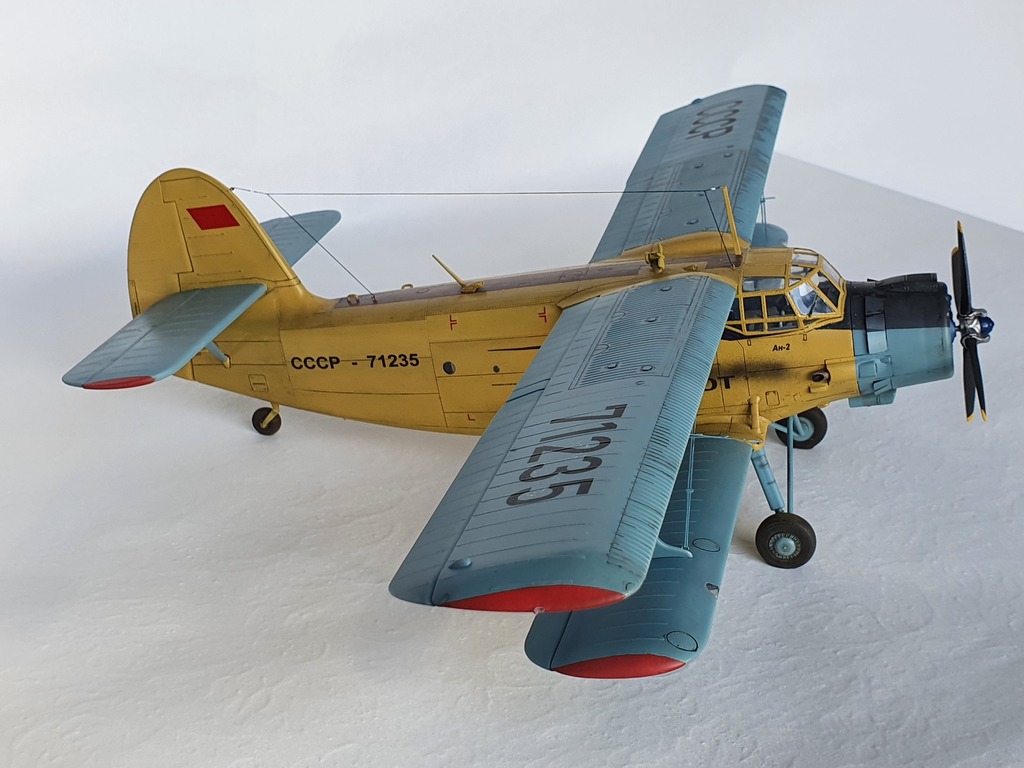

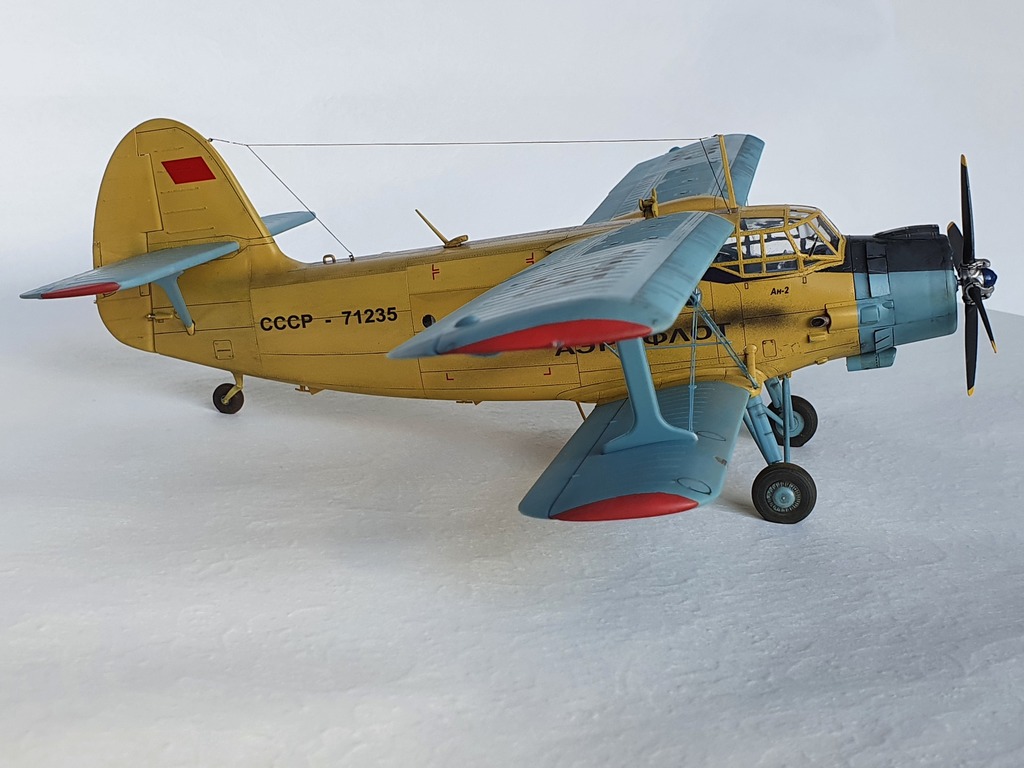

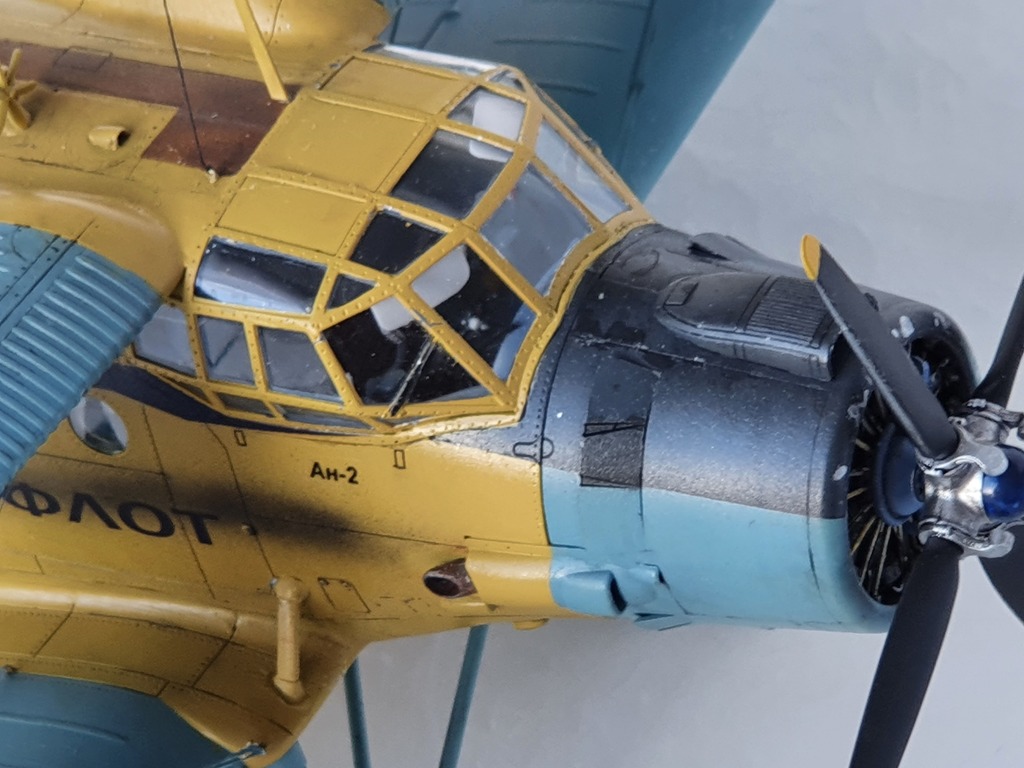

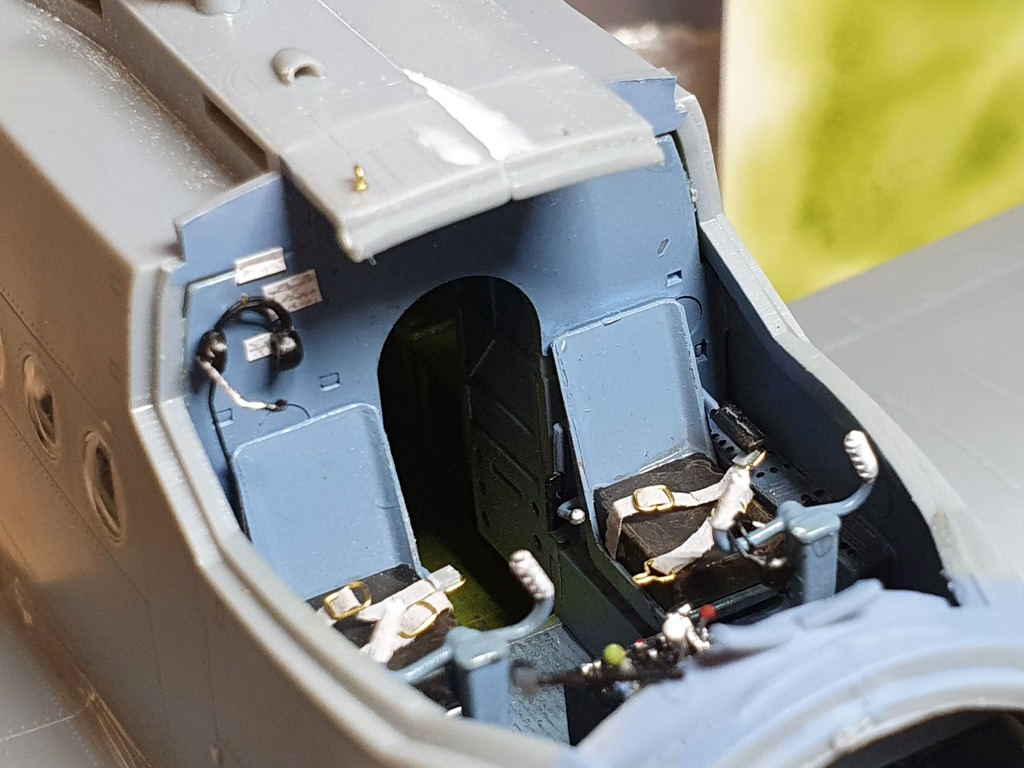

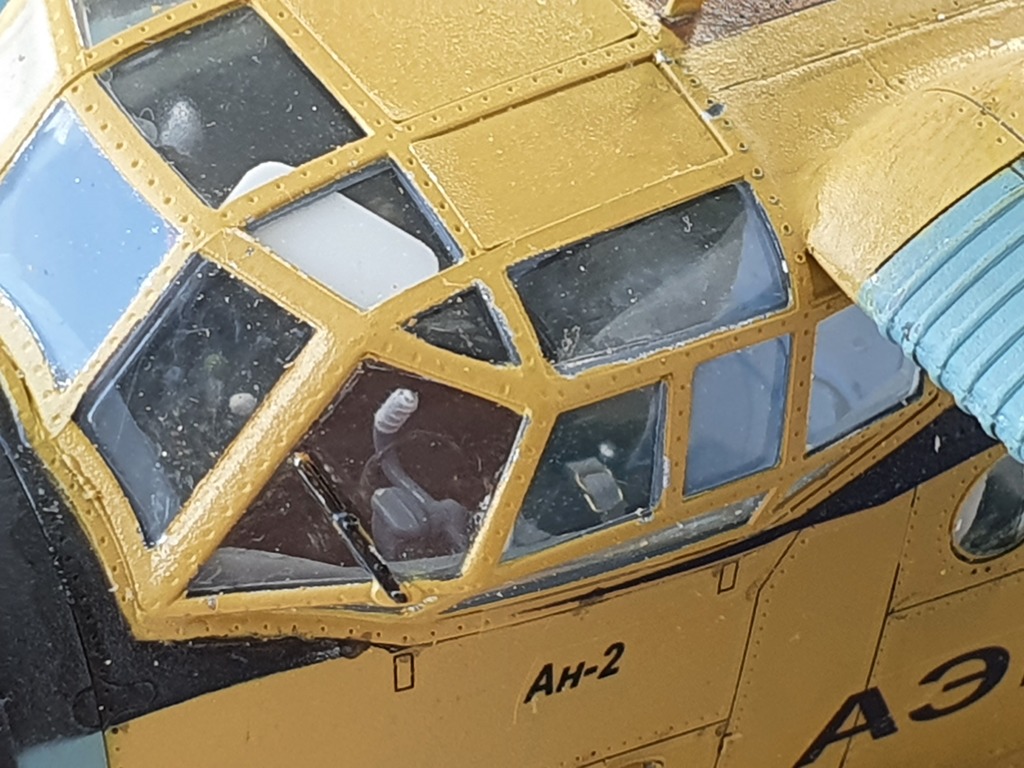

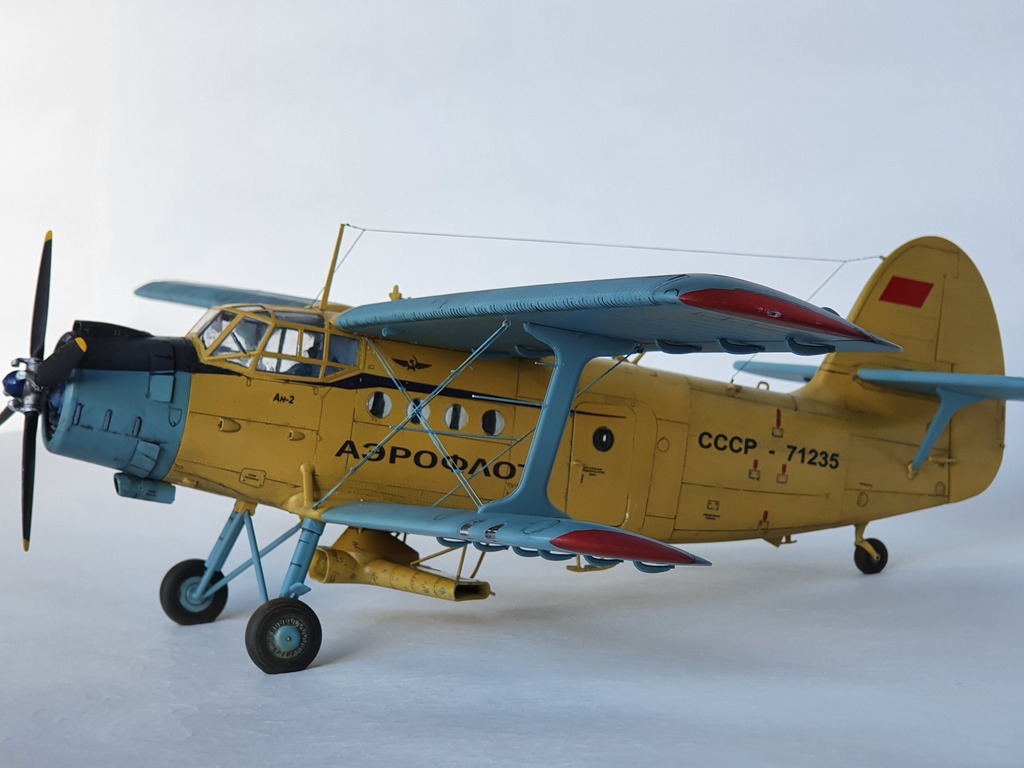

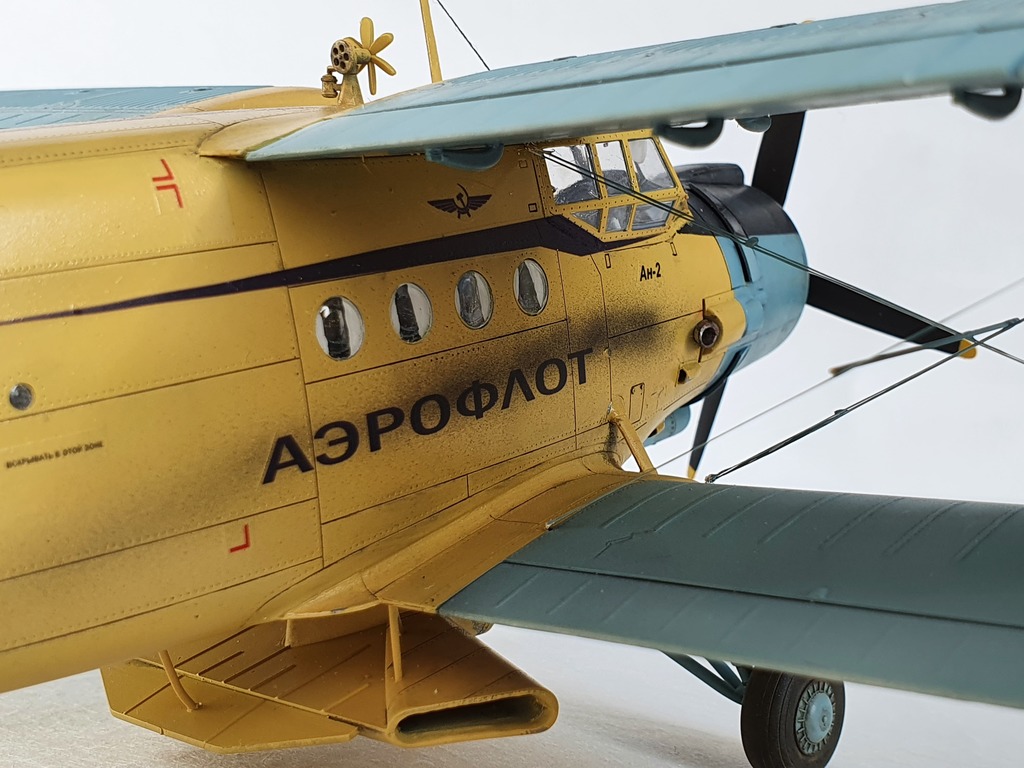

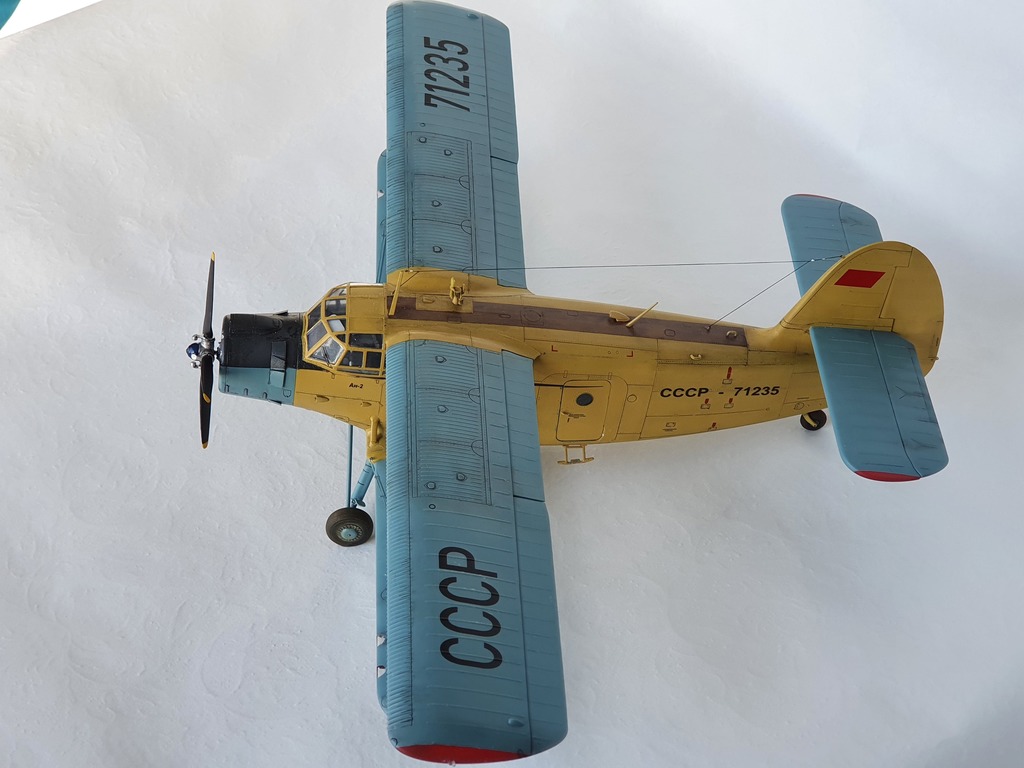

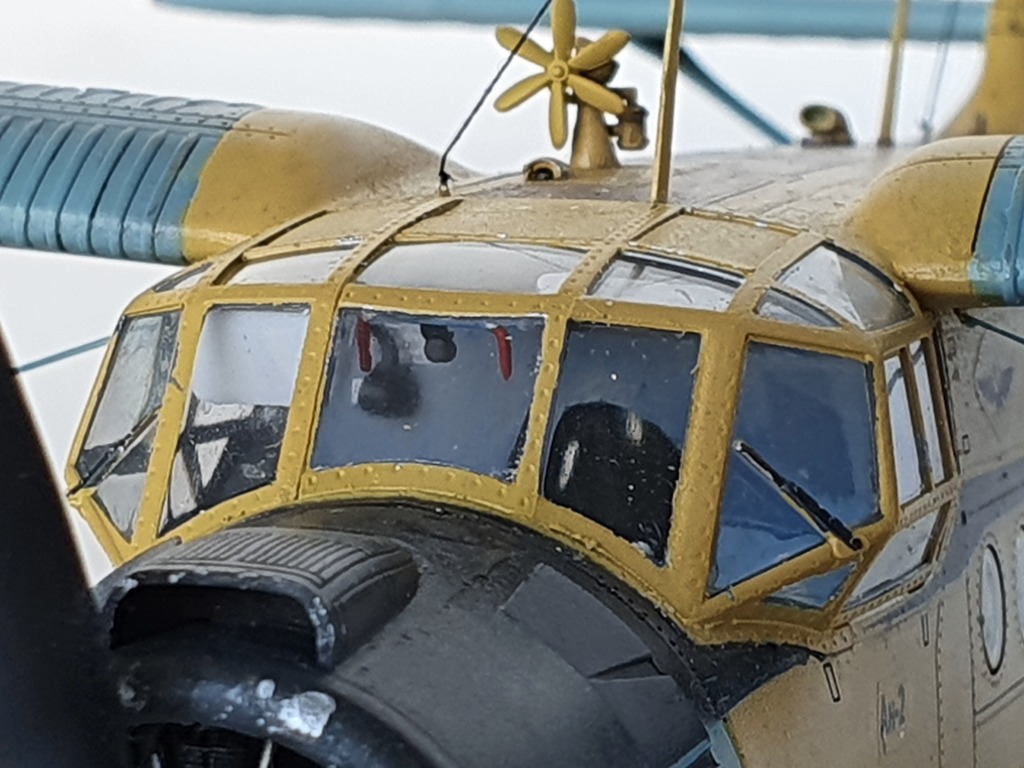

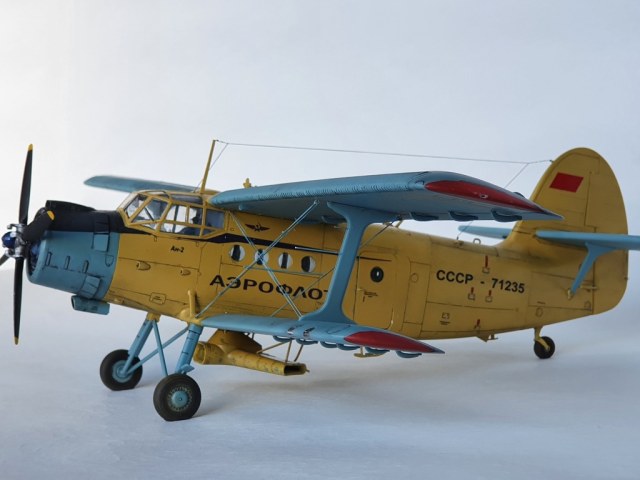

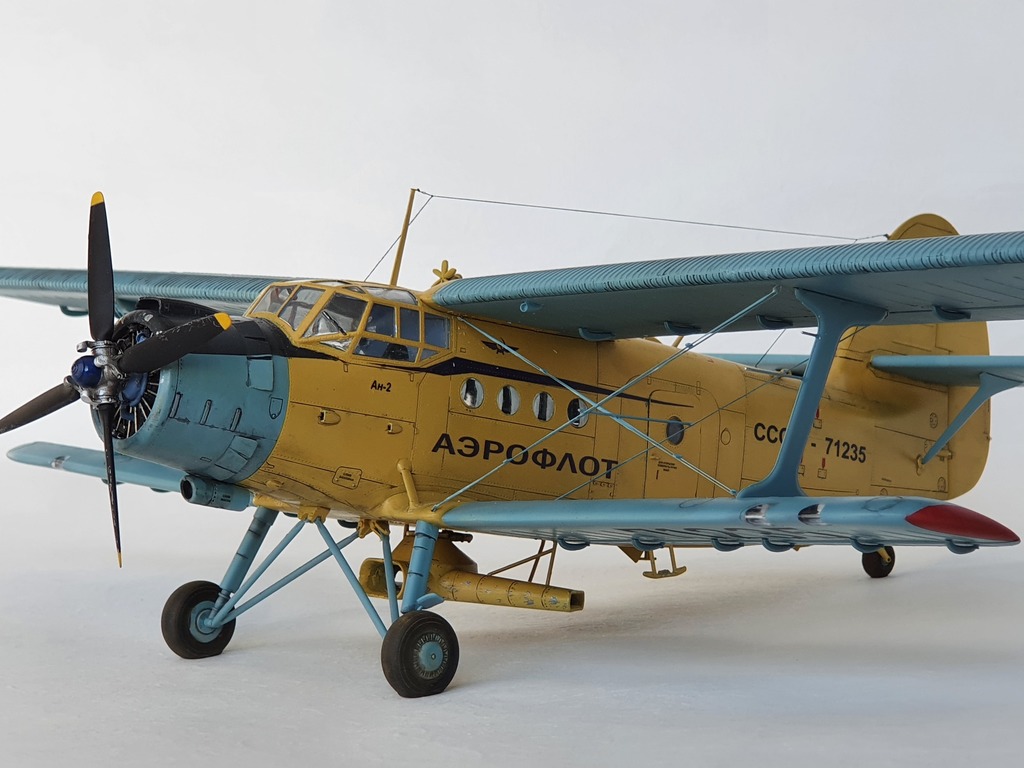

Сделал Ан-2 от HobbyBoss - "изкаробка" с некоторыми доработками. На работу ушел январь. Модель приятная в сборке, но китайцы меня "уделали"! И они ведь выпускают Ан-2 сами, серийно., могли бы запросто сличить результат с настоящим самолетом. После сборки интерьера, склейки фюзеляжа и установки фонаря, меня вдруг среди ночи "пробило" - что-то не так с кабиной! Поковырявшись в интернете, понял ошибку свою и производителя - переборка кабины установлена неправильно - сдвинута назад почти на 5 мм. И исправлять уже поздно.... И теперь машина постоянно смотрит на меня "с укором" - и она знает, и я знаю, что "пролетел"! Пусть коллеги, идущие по этому пути знают - HobbyBoss накосячил! А в остальном самолетик, конечно, хорош. Мне захотелось сделать сельскохозяйственный вариант.
Из афтермаркета использовал двигатель от АМ, маски от KV models, фары от ELF, декали сделал сам.
Доработки:

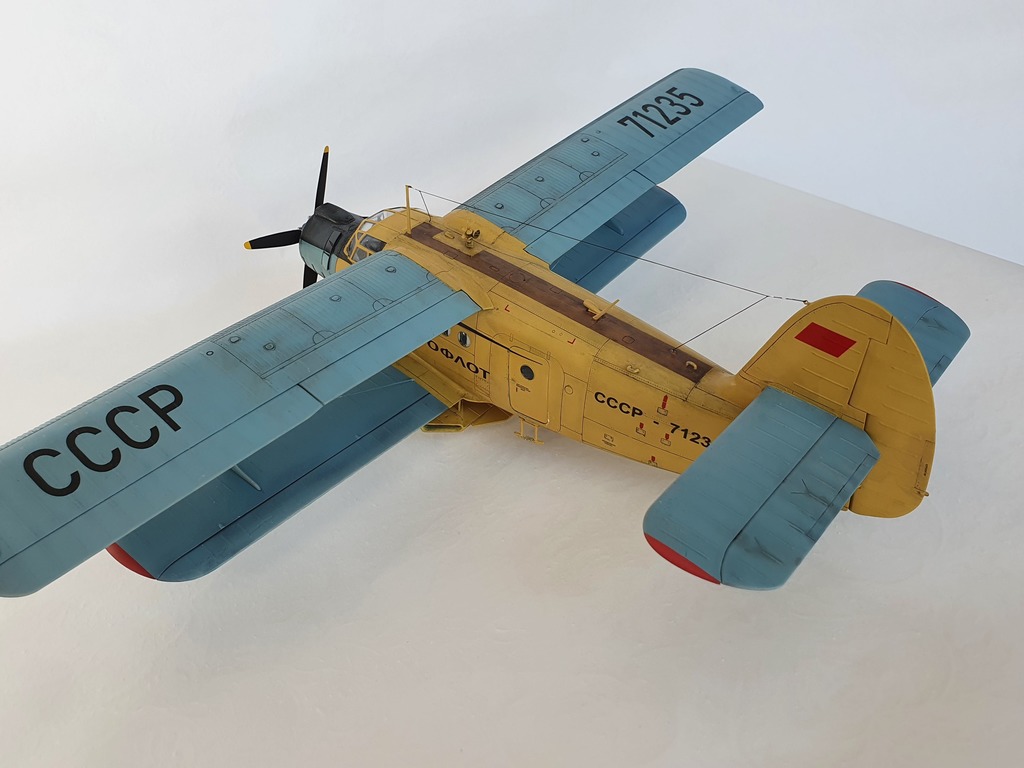

- сточил ребра на плоскостях и оперении

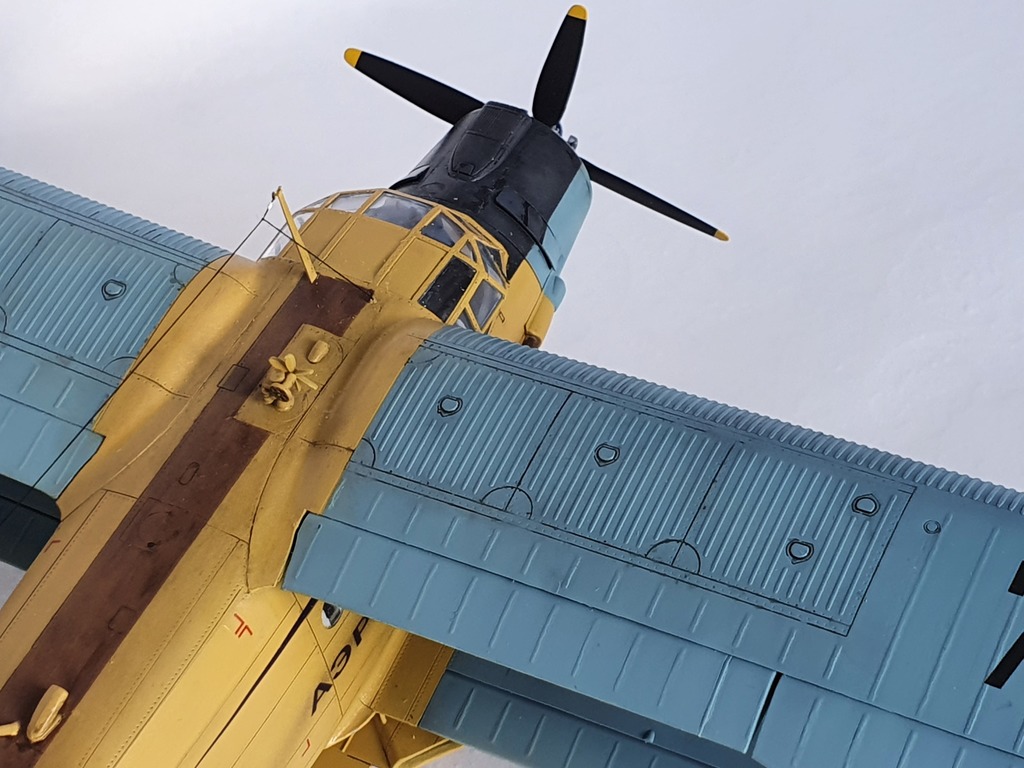

- на верхней плоскости отделил элероны от закрылков

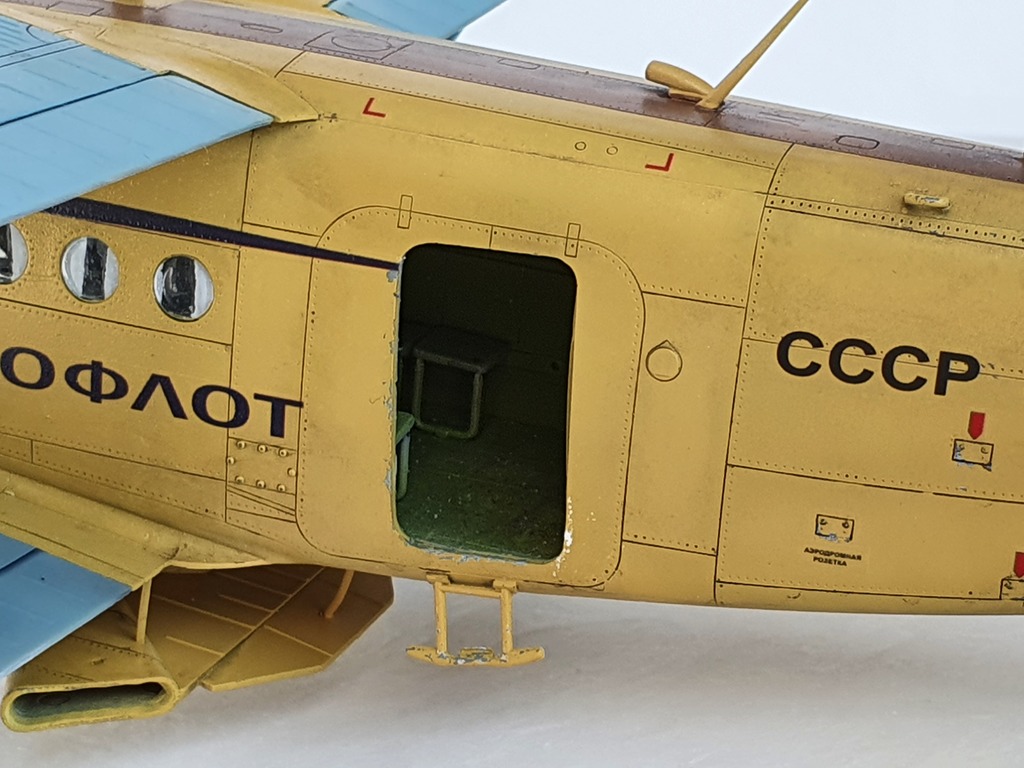

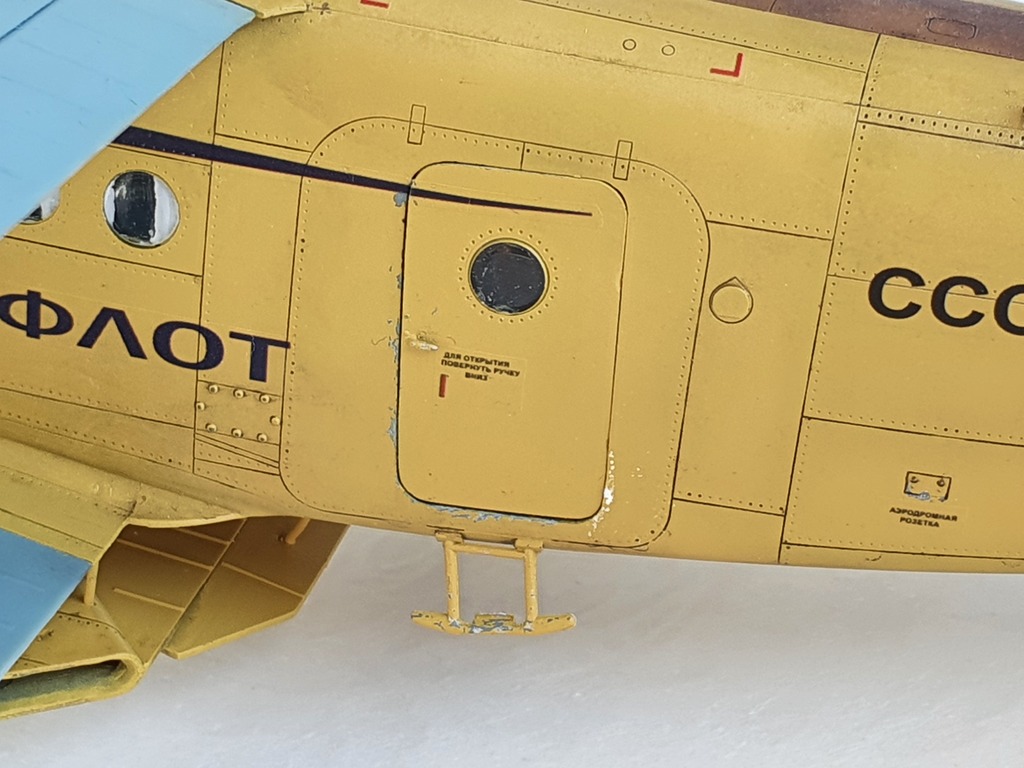

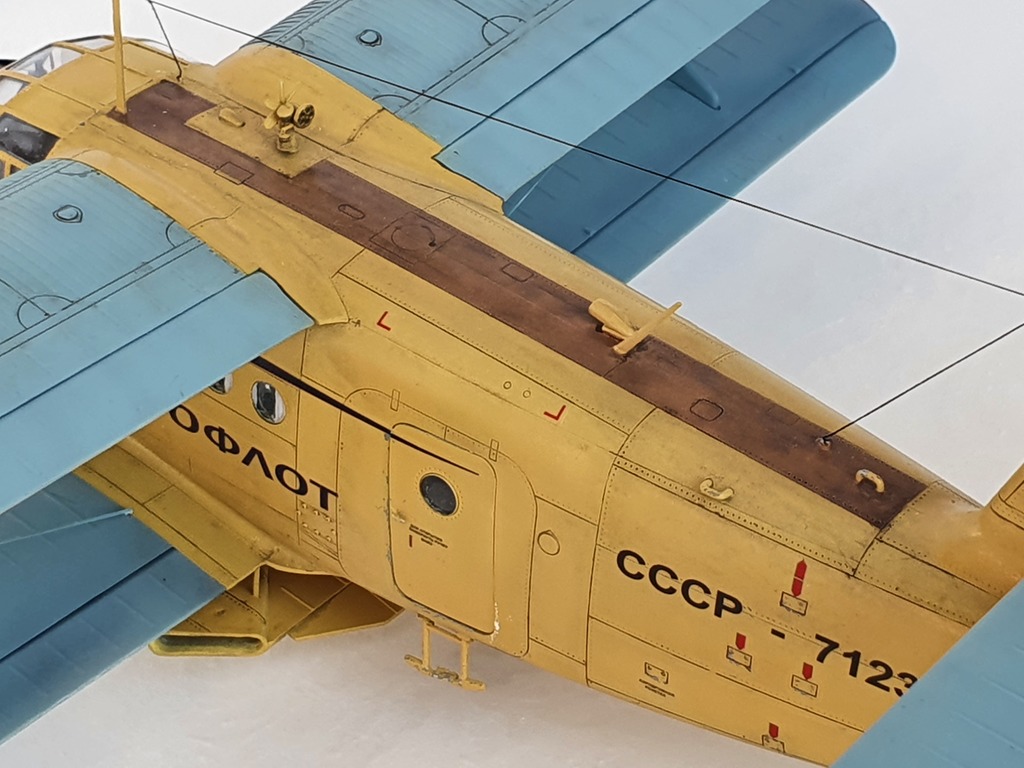

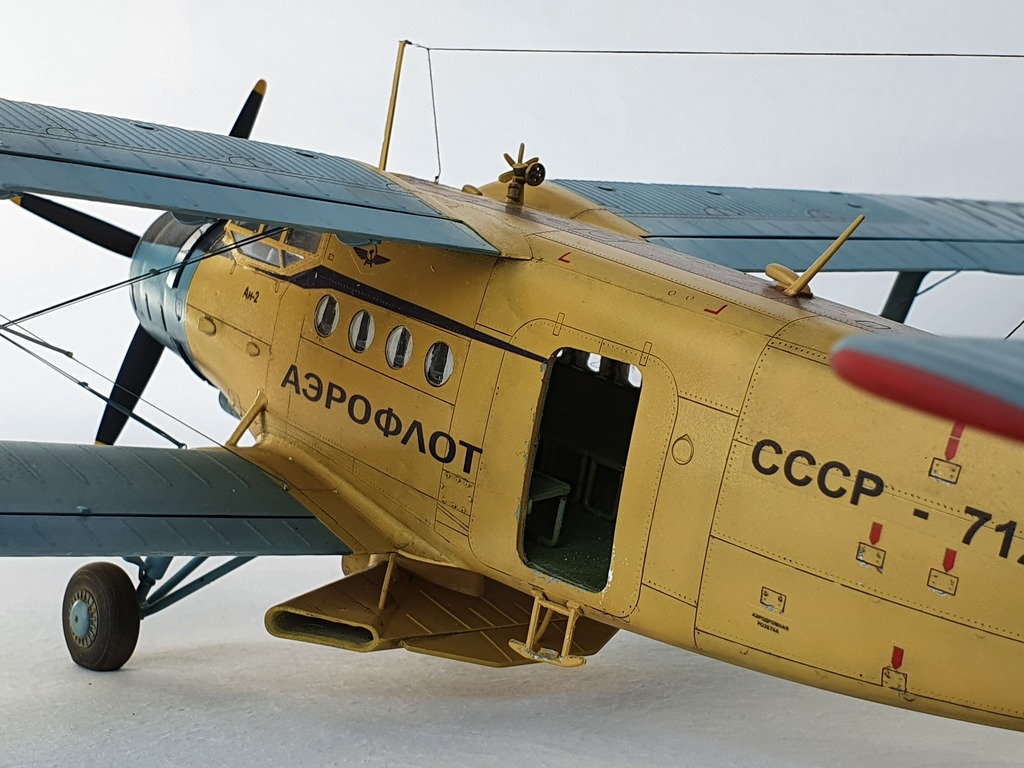

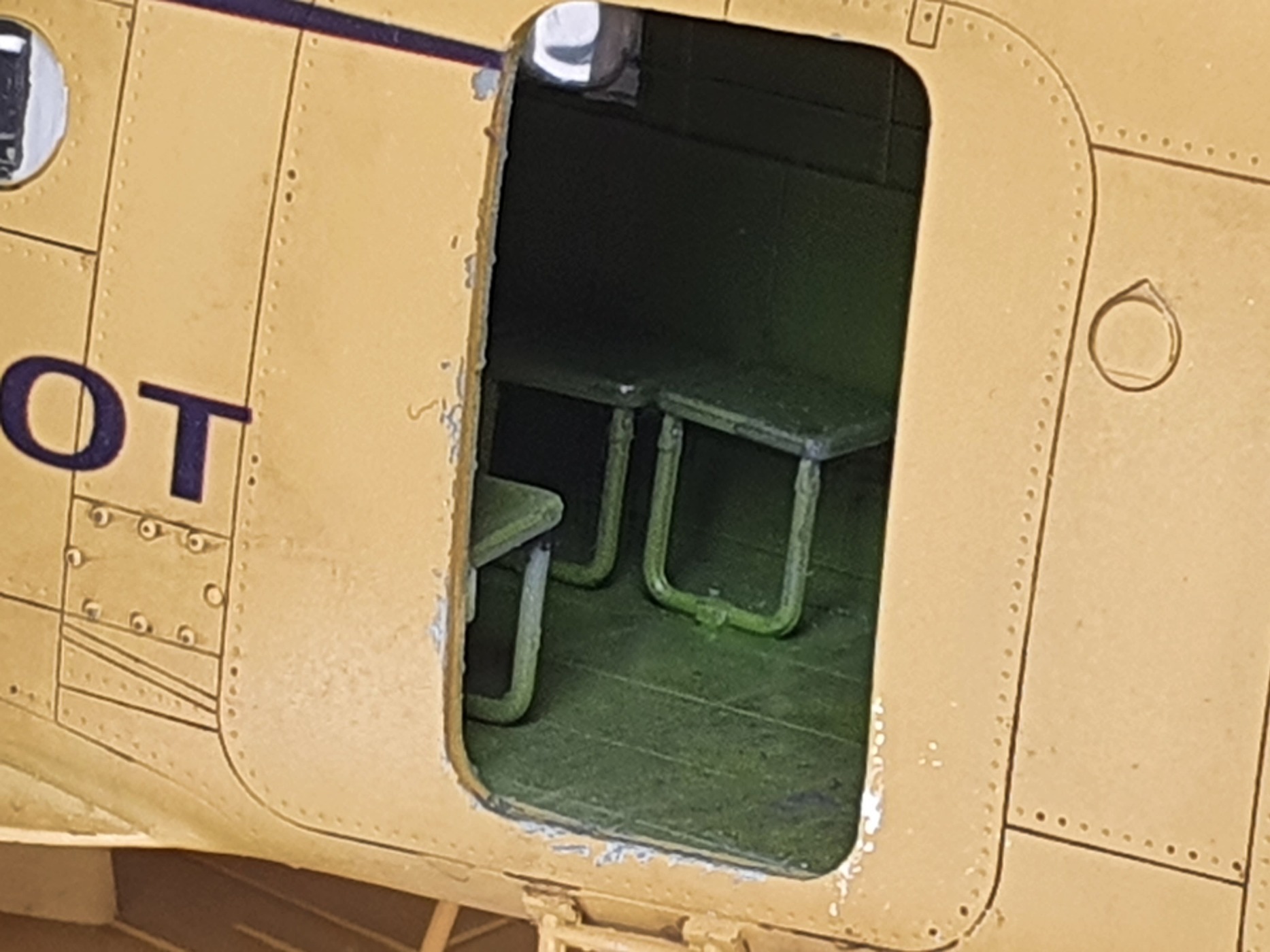

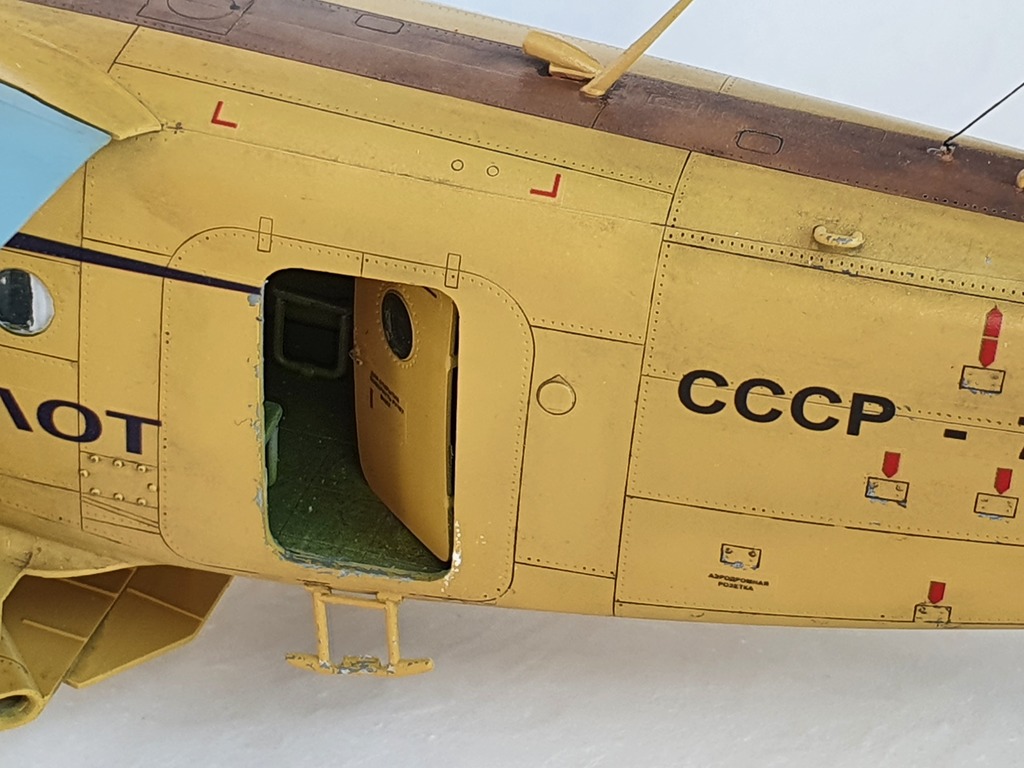

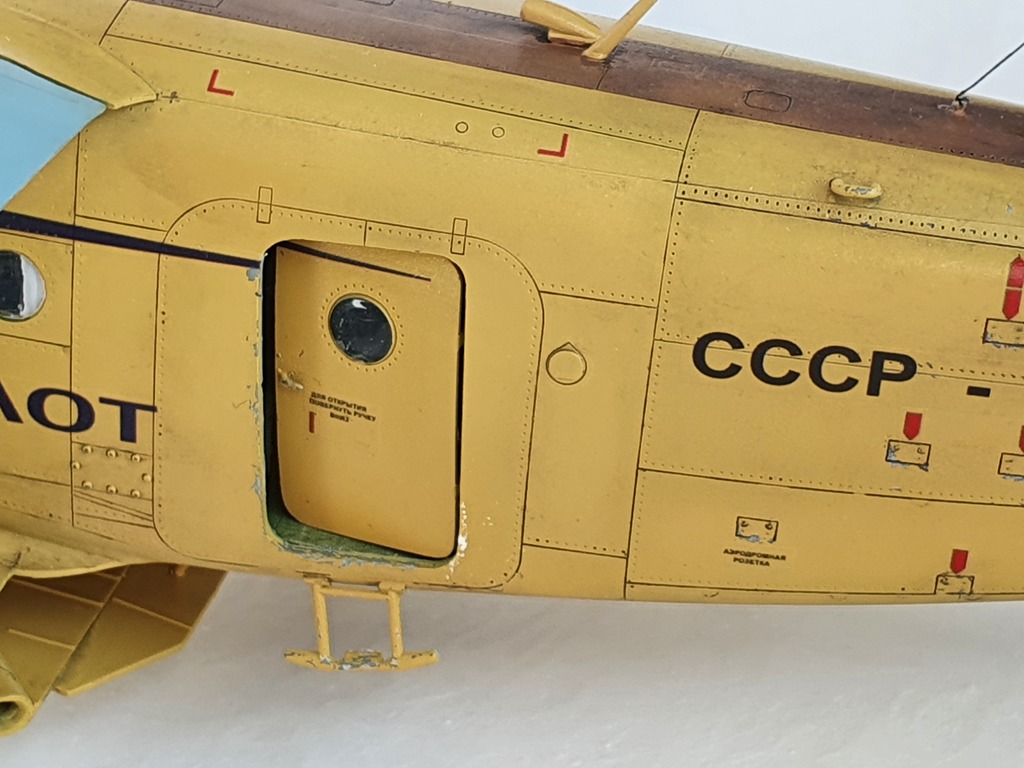

- сделал открывающуюся дверь в самолет

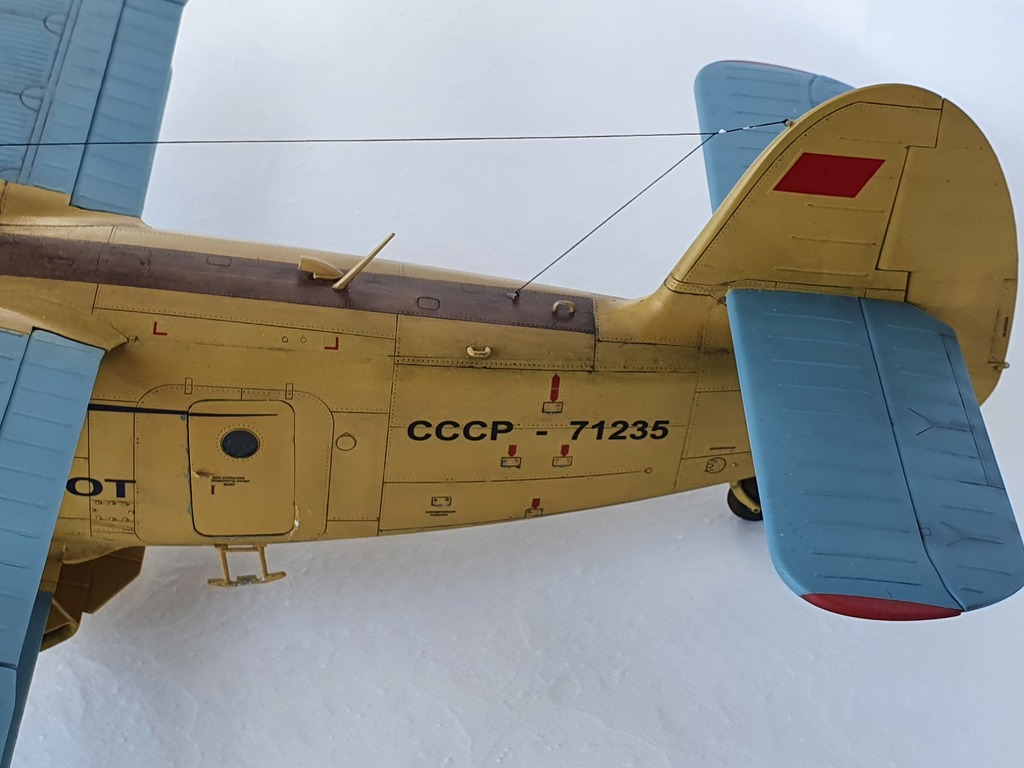

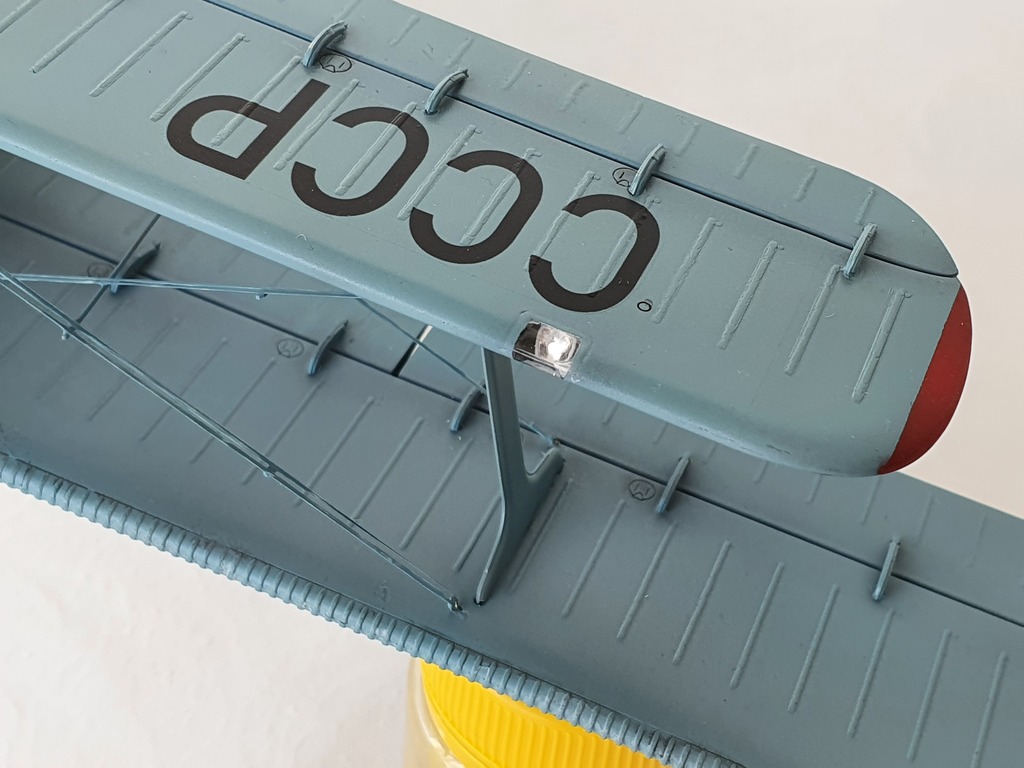

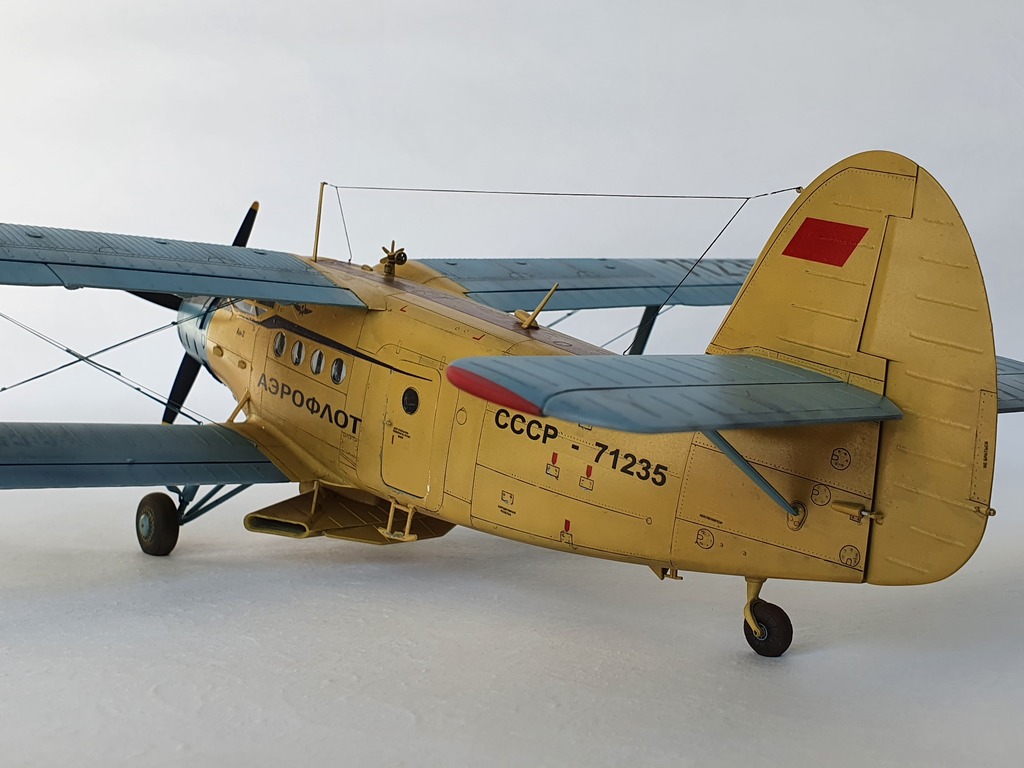

- растяжки

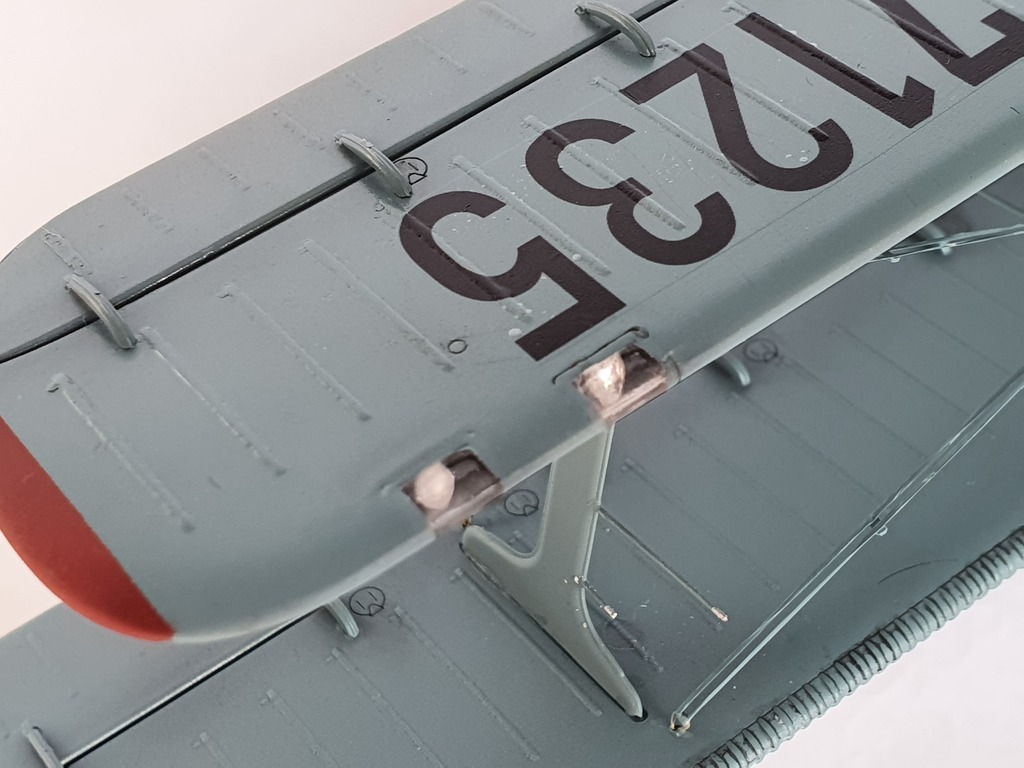

- фары
- ПВД
- антены

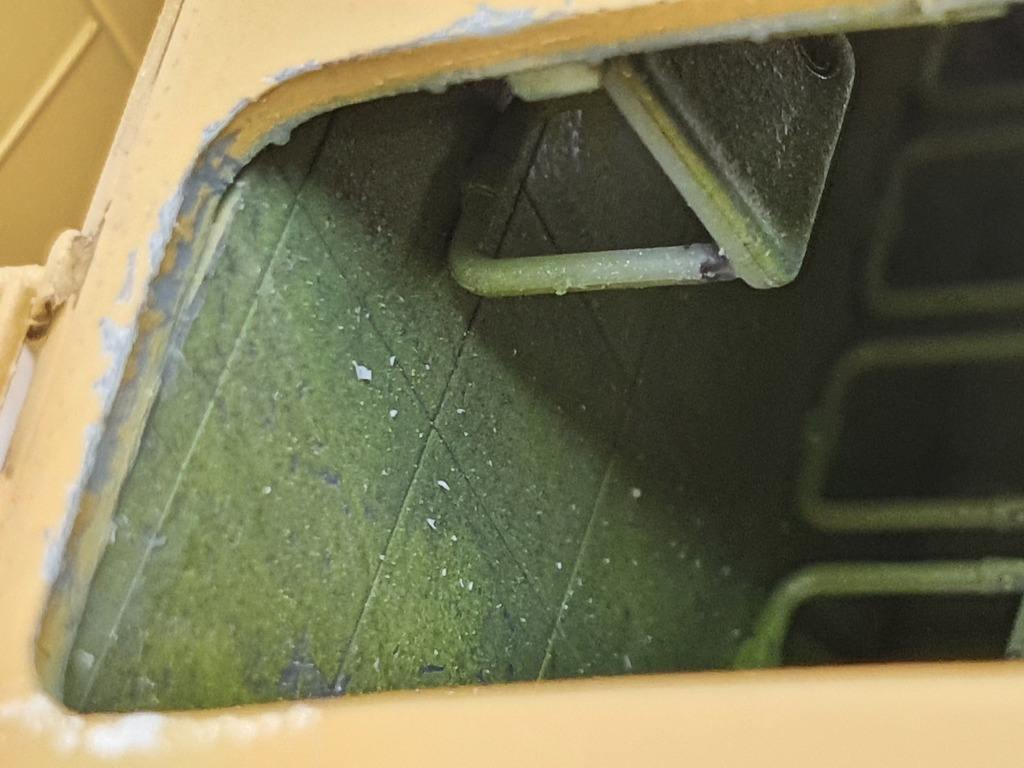

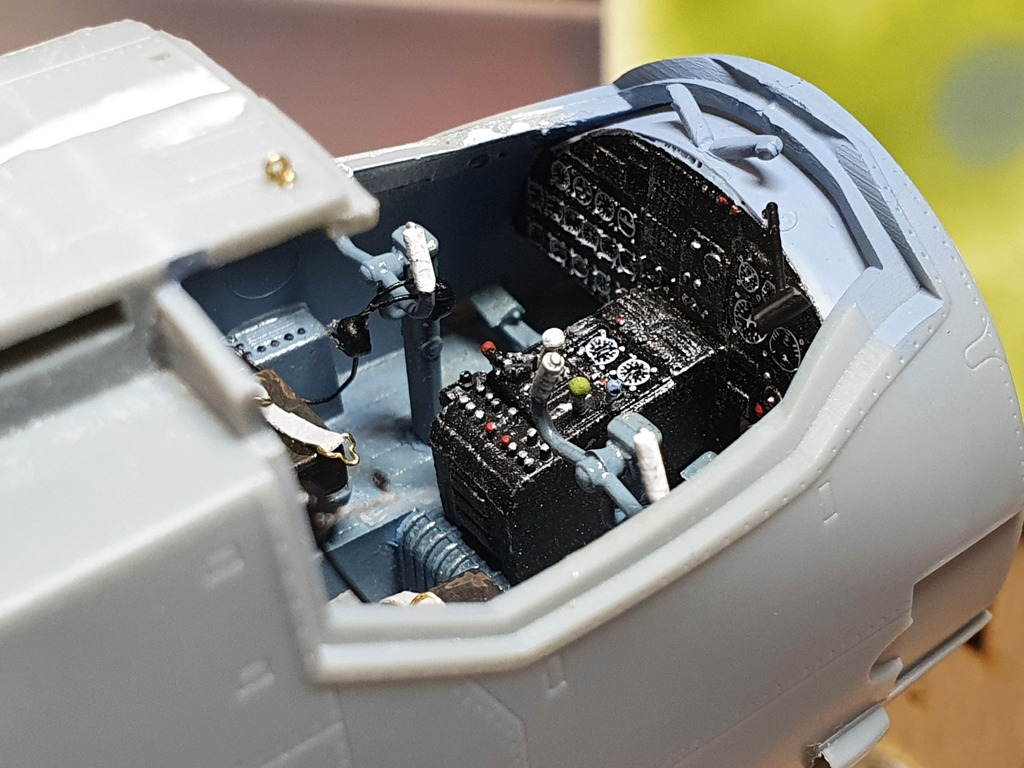

- интерьер кабины и салона и прочее по мелочам.
Краска, лаки, химия от Tamiya

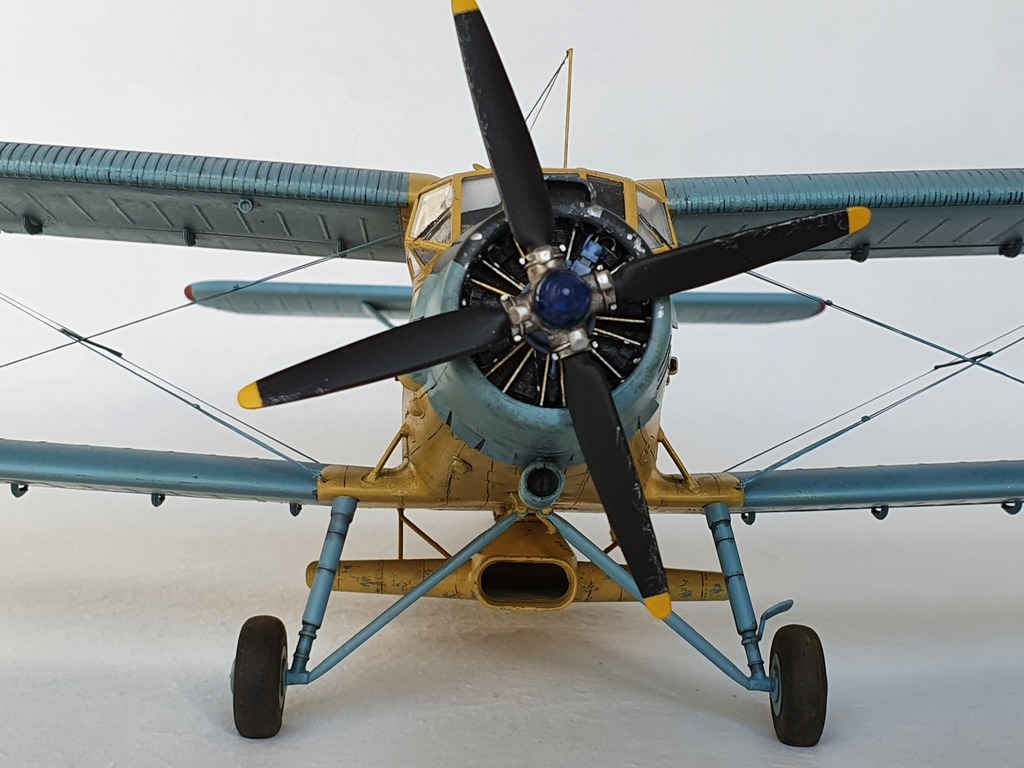

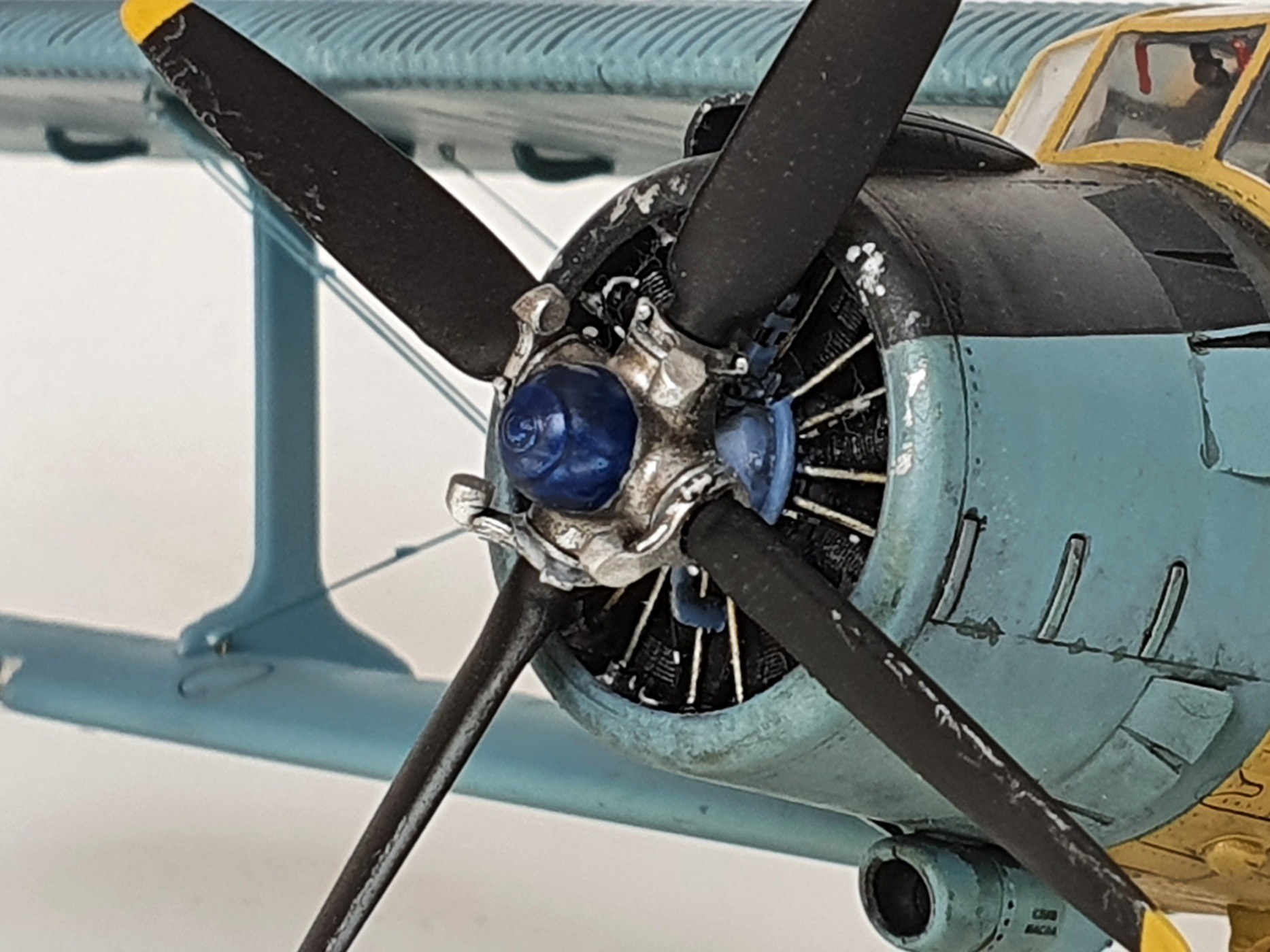

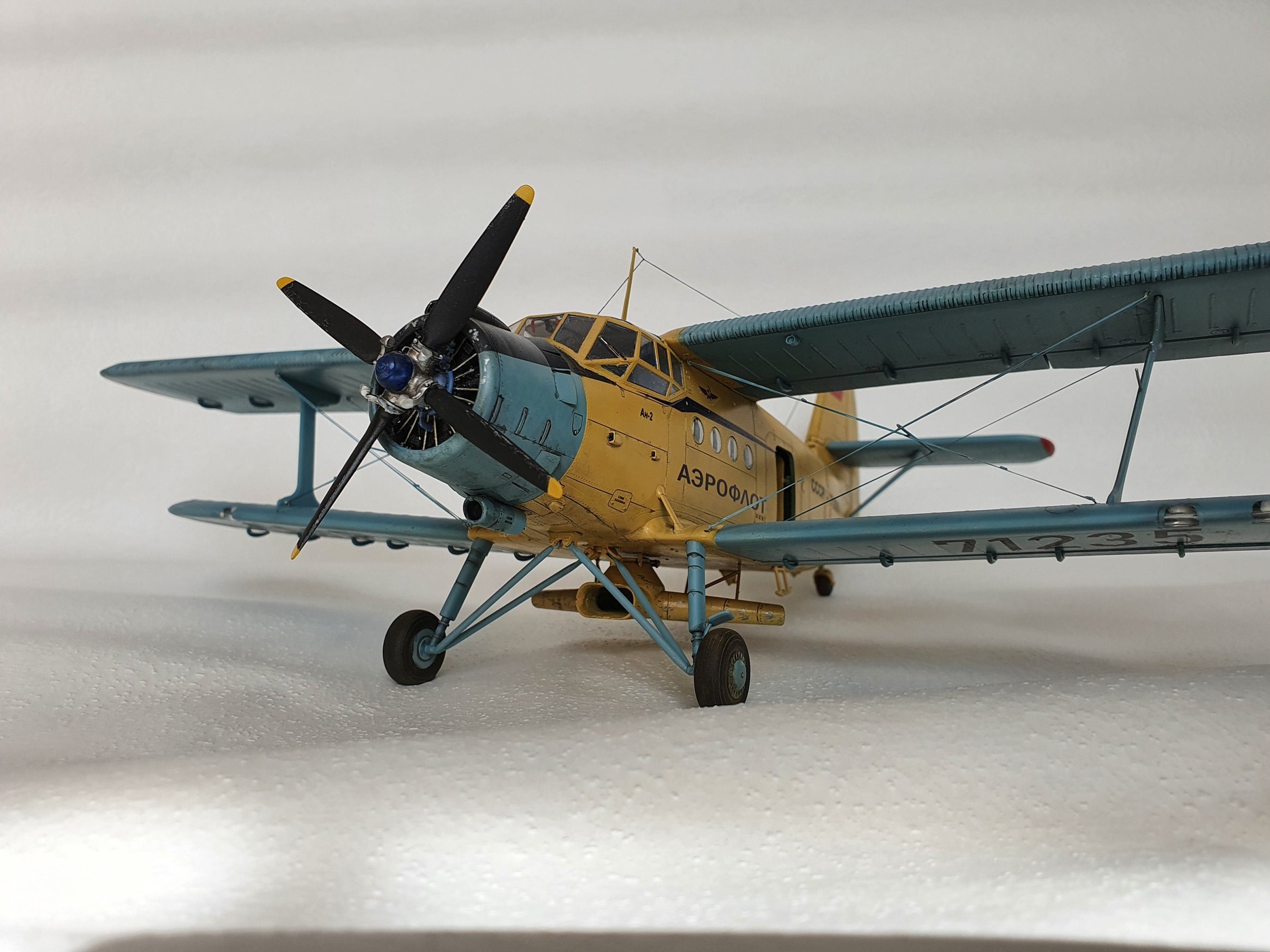

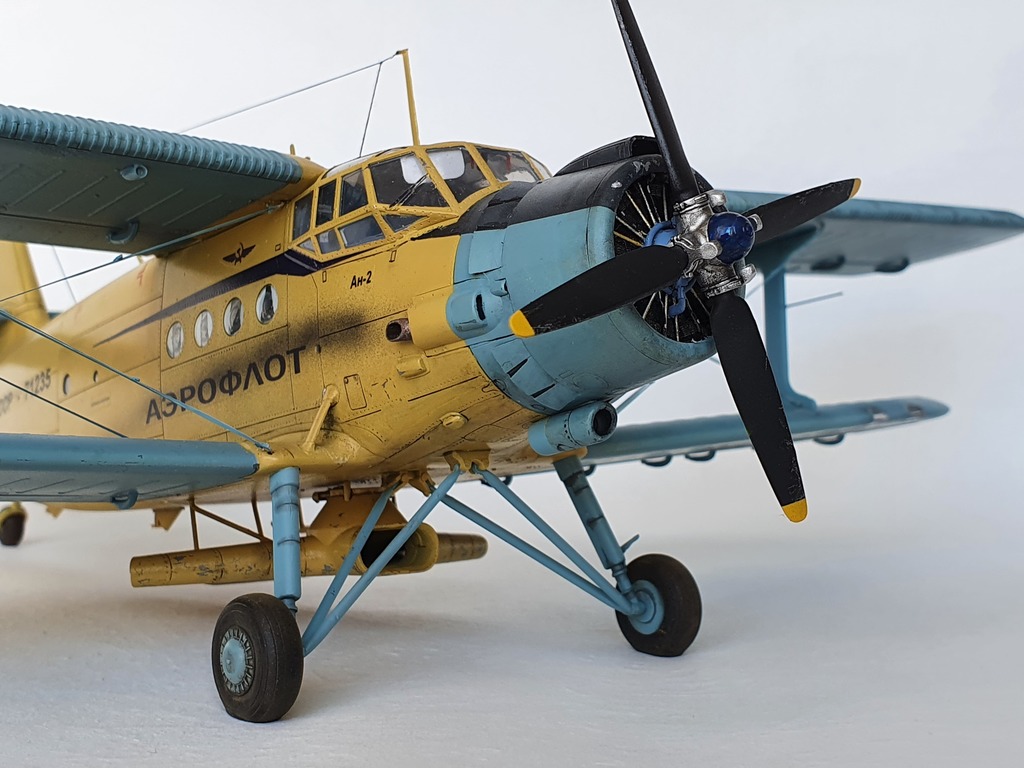

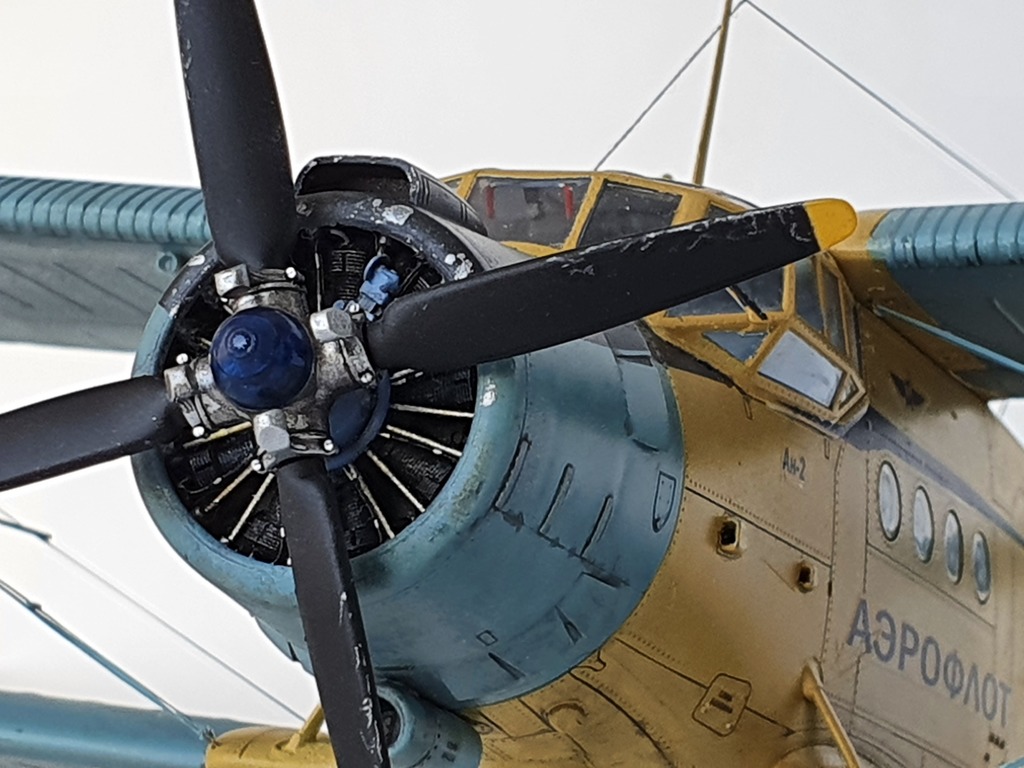

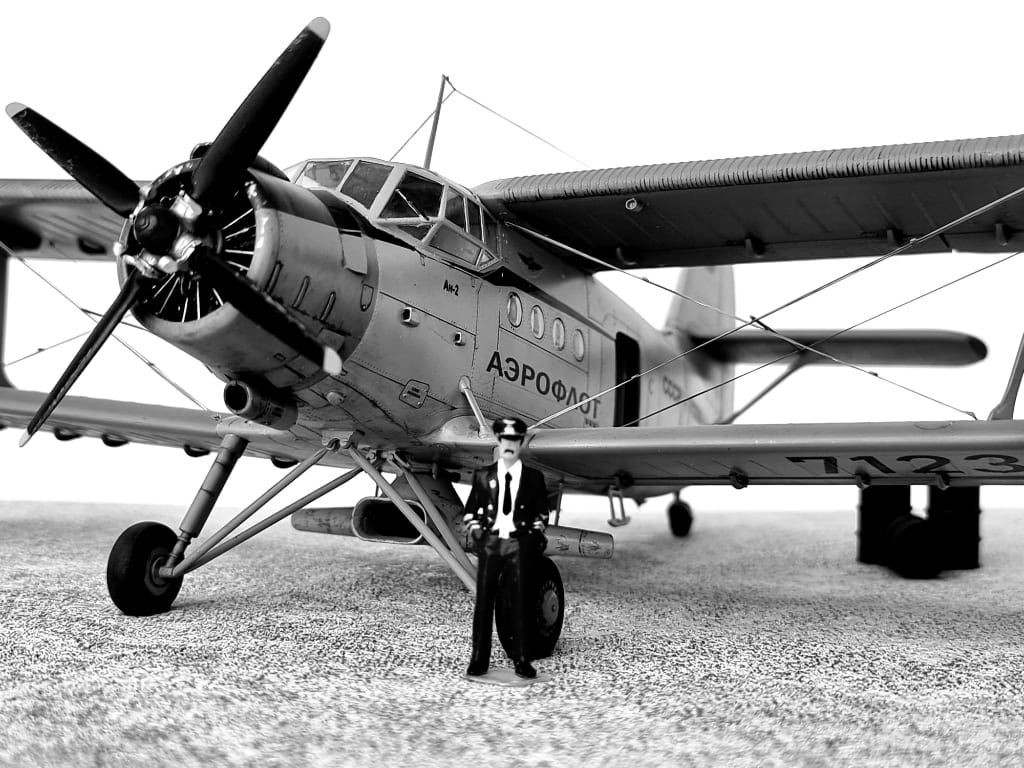

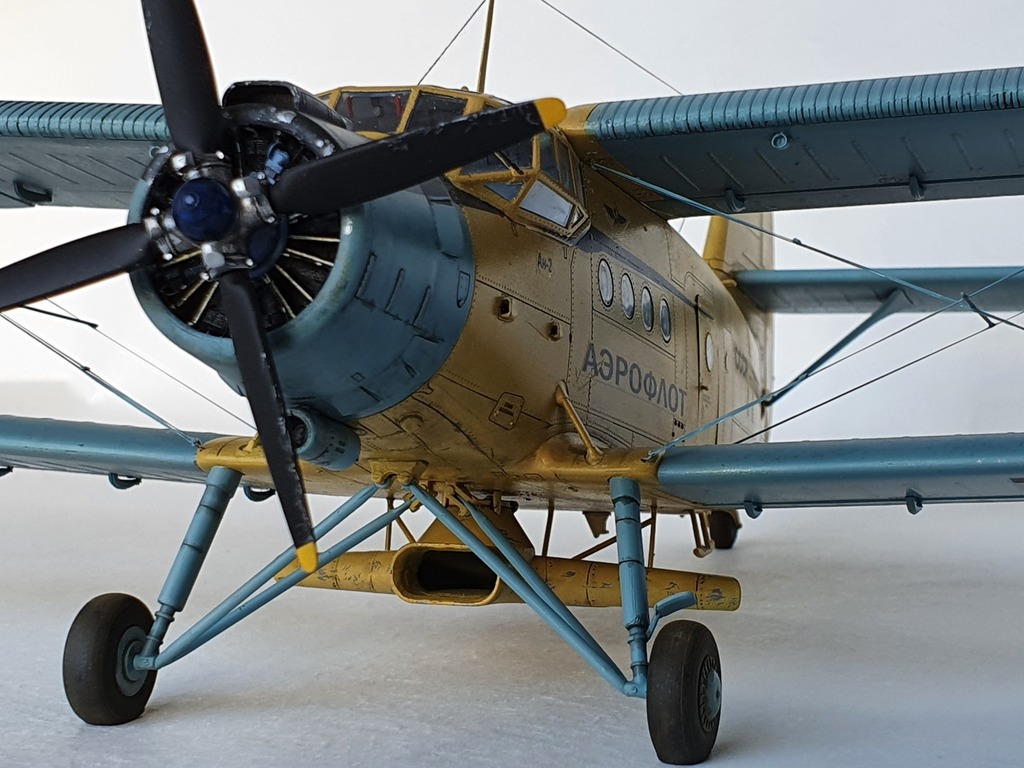

Наконец-то у меня нашлось время убрать пару "косяков" - я поломал винт и передвинул балансиры на винте. И убрал пыль из кабины. Прикрепил пару фото результата.
Оценки
Войдите, чтобы оценить работу.
Комментарии (58)
На сайте с 18.10.2017
36 2
Хорош, очень хорош. С удовольствием посмотрел.
На сайте с 21.04.2017
12 5
Извините не понял насчёт переборки. Она же вроде стоит как раз по заднему обрезу остекления кабины. Если её подвинуть вперёд, то задняя часть остекления окажется в салоне. Можете объяснить чуть подробнее? А то у меня третий год набор лежит (всё руки не доходят), а ГВФ ни разу не собирал, - не известная тема. Вот и тяну резину, но когда нибудь начинать таки придется и наступать на грабли не охота.
На сайте с 01.09.2014
3 363
Хорош трудяга)))
На сайте с 31.01.2016
37 1

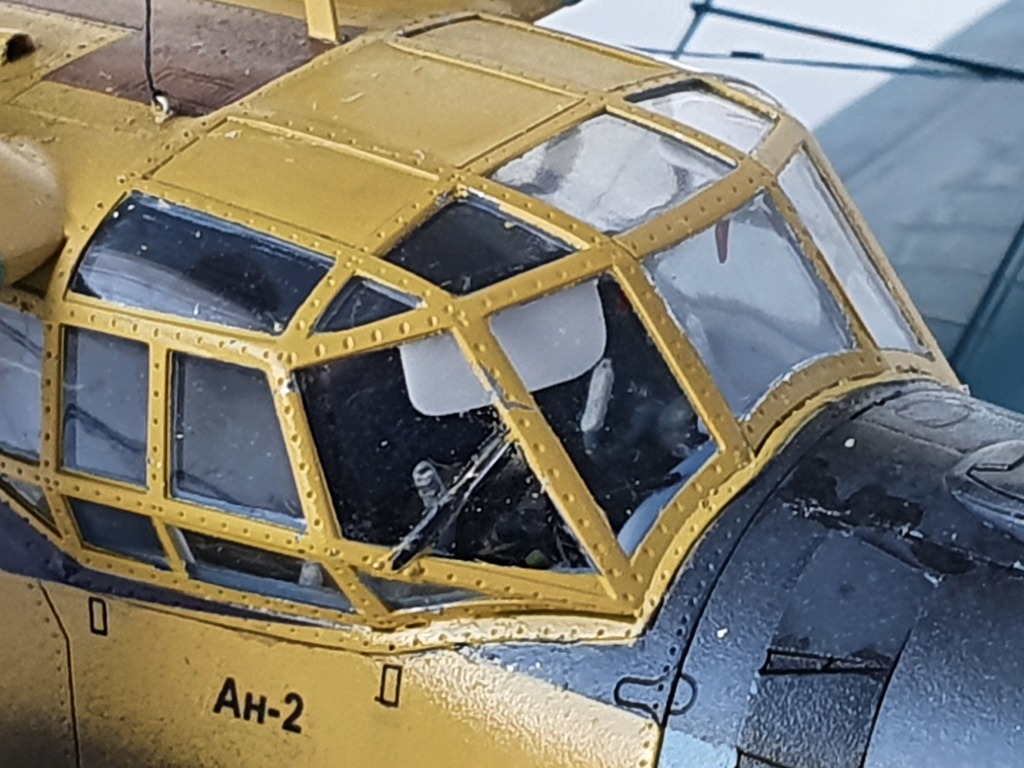

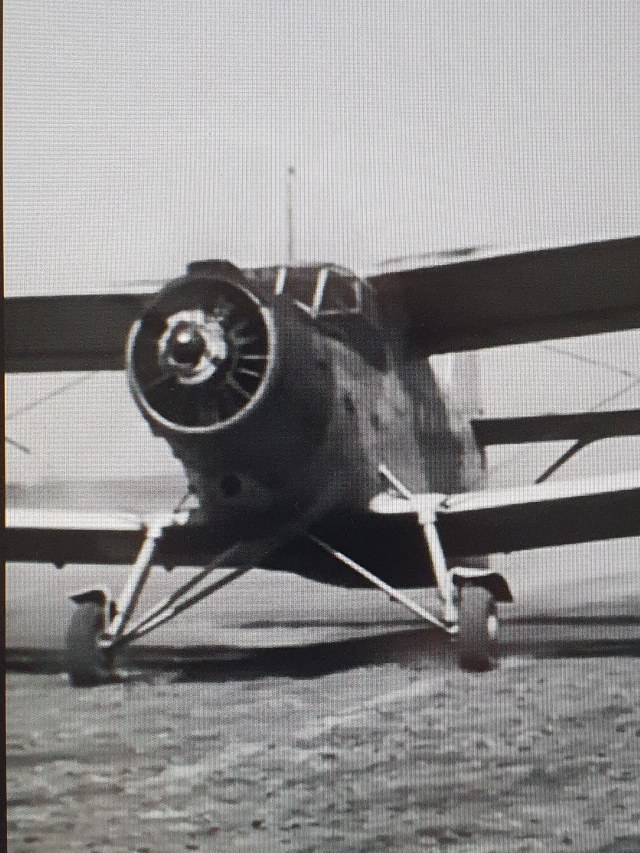

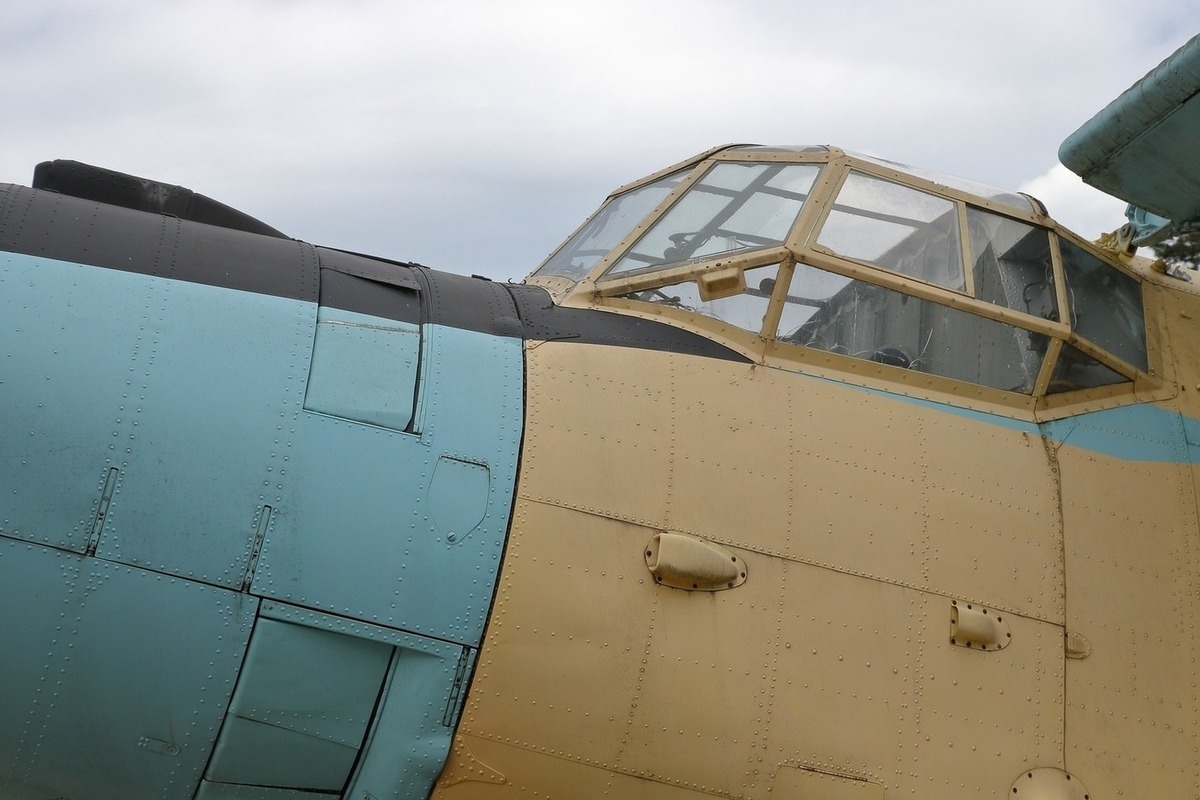

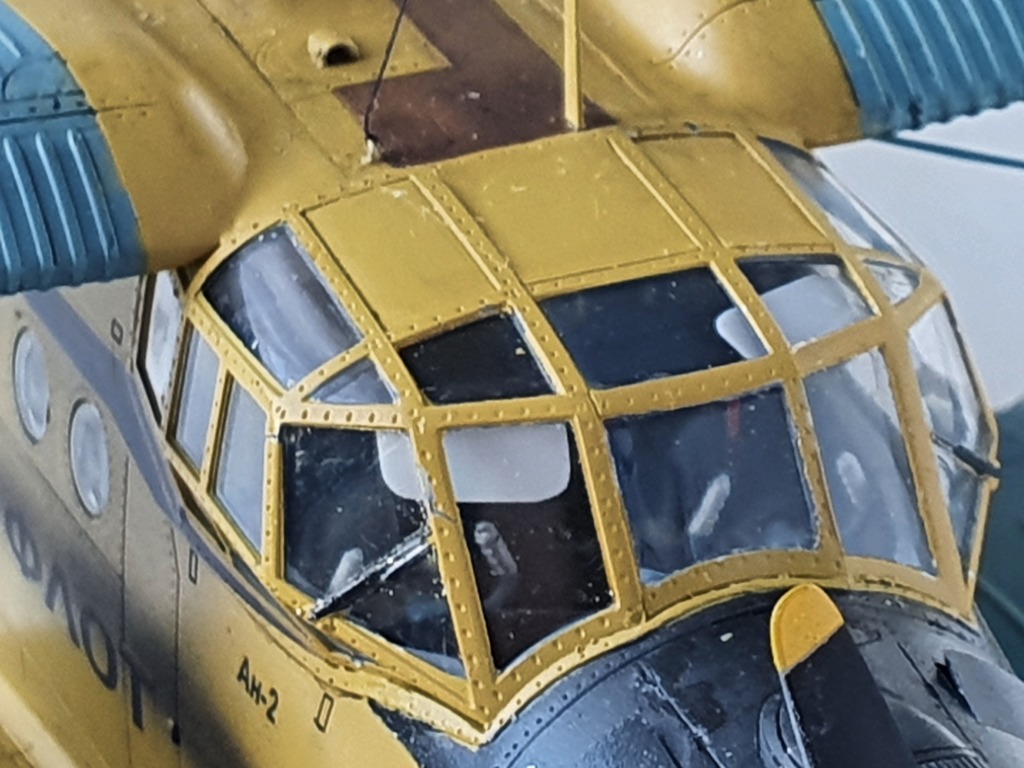

Прикрепил еще раз файл настоящего Ан-2. Переборка кабины должна перекрывать заднее боковое окно фонаря кабины.
Эстет
На сайте с 04.01.2015
91 6670
Эстет
На сайте с 18.07.2010
368 21797
На сайте с 31.08.2016
21 17
Хорош!
На сайте с 31.01.2016
37 1
Коллеги, всем спасибо за оценки и хорошего вечера! Рад, что машина интересна для вас.
На сайте с 09.01.2012
35 1574
Отличная работа!
На сайте с 11.09.2015
62 473
красиво !
На сайте с 28.06.2013
26 11

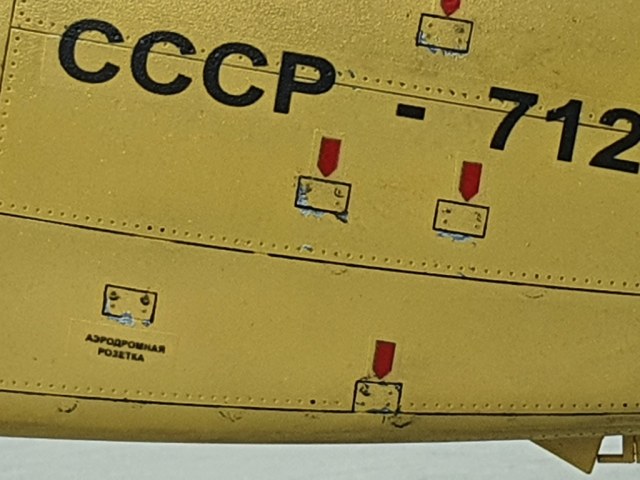

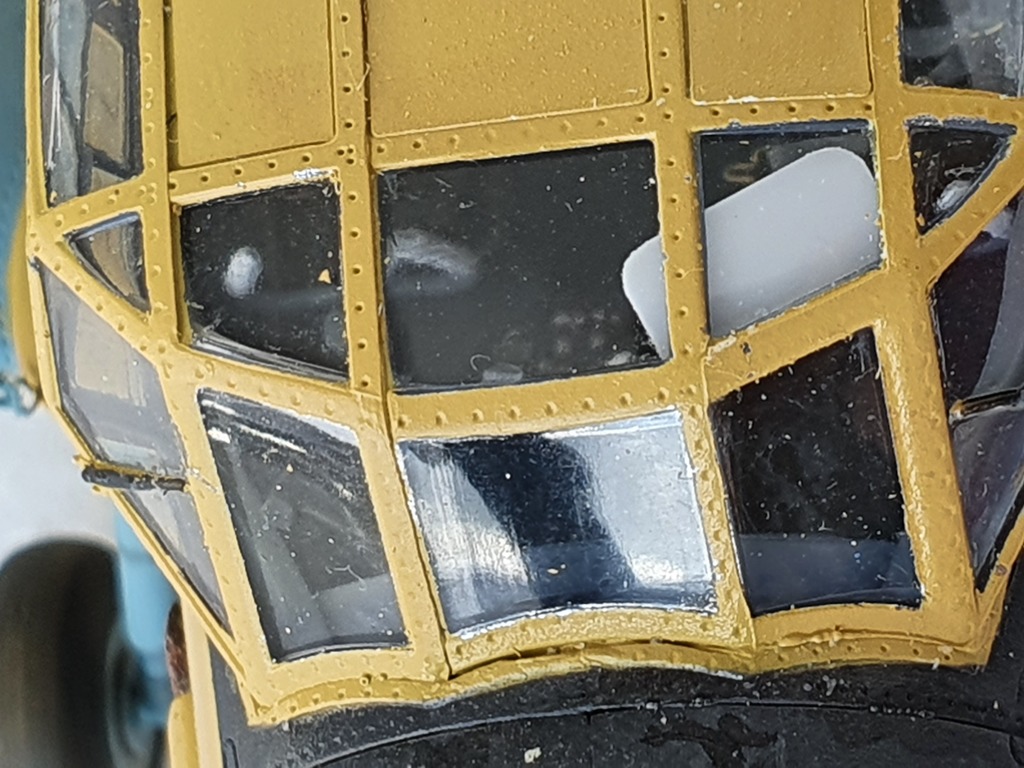

Замечательный колхозник,очень образно. Один совет-откажитесь от макро сьёмки.
На сайте с 29.06.2013
34 57
Отличная модель получилась!
На сайте с 31.01.2016
37 1
Да, получается не очень, вы правы. Что-то нужно будет поменять в подходе к визуализации.
На сайте с 11.09.2011
87 5
Может быть. Но, если не копаться в мелочах, то это в глаза не бросается.
Отличная модель. Жаль, так невозможно сделать в 144 масштабе.
На сайте с 28.11.2011
59 46
Хорош!
На сайте с 31.01.2016
37 1
Я попробовал сделать в 144м, но получилось как-то "игрушечно", хотя в линейке рядом с лайнерами смотрится не плохо.
Спонсор
На сайте с 15.07.2010
62 482
Понравился сельскохозяйственный труженик!
На сайте с 05.07.2020
7 1
Отличная работа, посмотрел с удовольствием!
Спонсор
На сайте с 05.08.2010
103 18697
Мне понравился!
На сайте с 14.03.2018
24 874

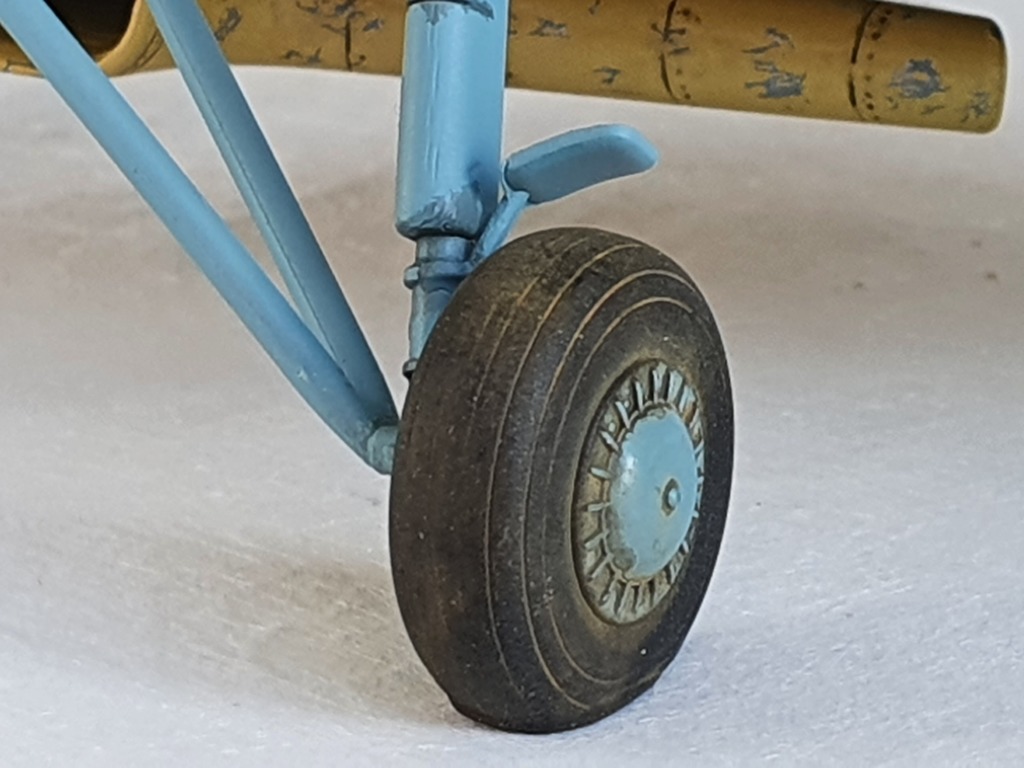

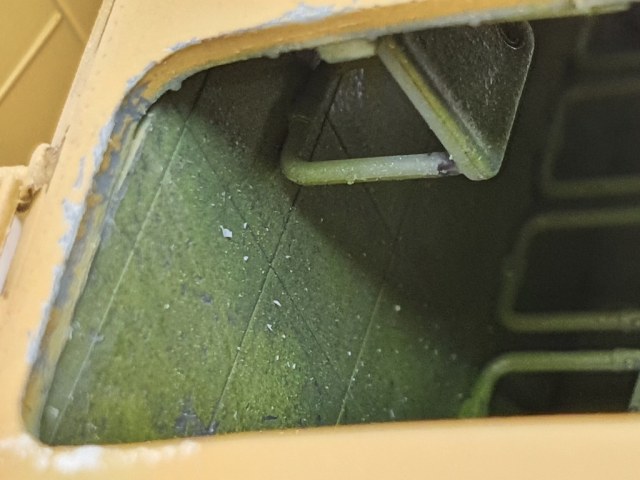

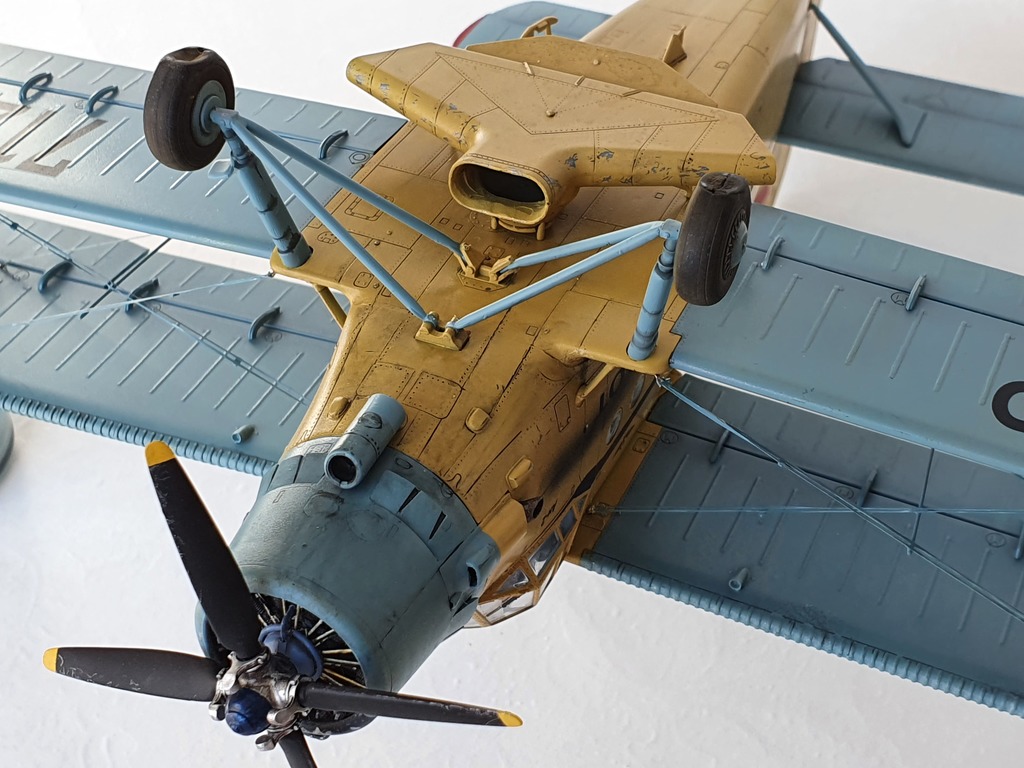

Прекрасно выполнен.И смывочка в меру.Но и наш бич-опилки внутри салона,они вылезают даже когда уже все продуто. Вопрос ,а что китайцы такой противогрязевой щиток на левой стойке дают? Обычно они бывают длиннее и на обоих стойках.Из чего расчалки изготовляли?
На сайте с 31.01.2016
37 1
Спасибо за оценку! Я глубоко не стал копать по щиткам, все же машина строилась долго в серии во многих странах и, возможно, были доработки. Я оставил "изкаробку". По расчалкам присматривался к чему-то плоскому и прочному и нашел зубную нить. Она оказалась легко распускаемая на нужную ширину, плоская, хорошо клеится суперклеем. Результатом остался доволен. А с пылью - погоняю!
))))))
На сайте с 04.11.2015
204 406
Очень живо и правдоподобно)
И крупные планы мне понравились.
На сайте с 03.09.2020
50 1
Красавчик!
На сайте с 15.11.2010
9 31
Отлично вышел!
Понравилось все, кроме выхлопа. Попробуйте мелками, они естественнее ложатся, как копоть, без точек...
На сайте с 31.01.2016
37 1

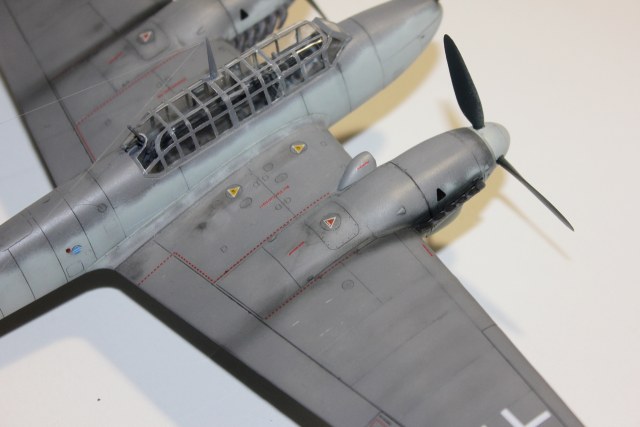

Спасибо, надо будет попробовать новую технику рисования. У вас получилось на "мессере" живенько....
На сайте с 02.06.2016
16 27
Классная работа!
По макросъёмке соглашусь с коллегой. Она показывает то, что не видно и не должно быть видно глазу.
Спонсор
На сайте с 06.04.2011
34 437

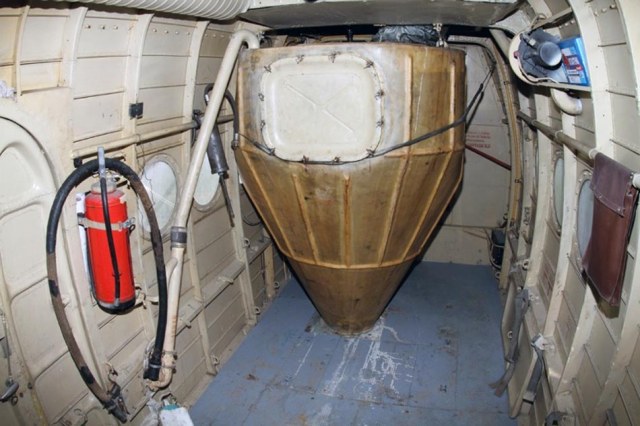

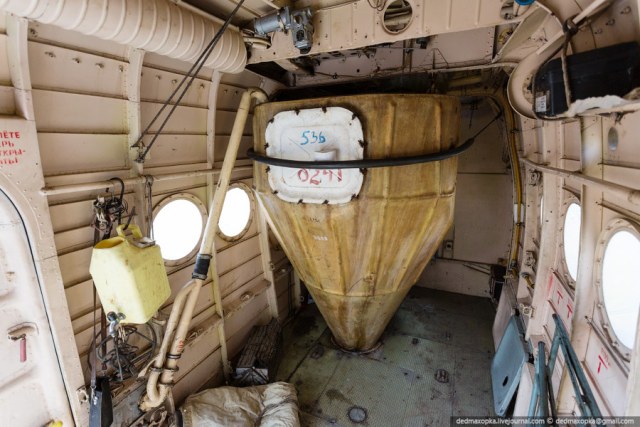

В салоне сельхозника сидушки убираются и ставится бак, который занимает почти весь салон.
Так что тут недочет. Про остальное сказано)
На сайте с 30.10.2014
9 0
Живенько и правдоподобно смотрится. Понравилась работа.За заднюю стенку кабины не стоит переживать - мало кто владеет такими глубокими знаниями прототипа. Мелкие недочёты - балансирные грузы лопастей приклеены неправильно, на нижнем крыле элероны тоже есть(можно было глубоко процарапвть, не обязательно резать). Снизу надо было бы загадить. Редко он там чистенький. По выхлопу- краску разбавляете очень сильно- практически подкрашенный растворитель и будет всё более правдоподобно.
На сайте с 31.01.2016
37 1
Отличное фото, коллега! Я такое не нарыл в сети, а то бы поиздевался в салоне
)))) Этой специфики я не знал, спасибо за информацию и отзыв.
На сайте с 31.01.2016
37 1
Благодарю, коллега за то, что делитесь опытом и знаниями - это самое ценное на этом форуме. Теперь стало интересно и я еще раз взглянул на балансиры.... Конечно, они под углом должны быть к лопасти, законы аэродинамики винта никто не отменял - приват китайцам и в этом, посадочное место они так сделали, а я не проверил. Почитал о нижнем крыле - там нет элерона, а есть щелевой закрылок по всему размаху крыла, но разрезной, чего я не увидел на чертеже. Понятно, что это решение позволяет побороть явление изгиба длинного закрылка.
Спонсор
На сайте с 04.08.2011
106 31
Классная работа! С балансирами, конечно, промашка вышла, но модель подана отлично!
На сайте с 31.01.2016
37 1
Спасибо, а балансиры " поломаю", конечно же, это не сложно.
На сайте с 09.10.2010
30 4
...это фото самолета Ан-2М,а он имеет немного другую конструкцию
На сайте с 31.01.2016
37 1
Любопытно было бы глянуть, как экипаж протискивался мимо бака в кабину.....
На сайте с 09.10.2010
30 4
На сайте с 31.01.2016
37 1
Этот вариант я знал, что через фонарь кабины. А вот в обычный Ан-2, при установке бака в салоне?!
На сайте с 21.04.2017
12 5
Да нормально протискивался, только голову пригибать приходилось. Просто то фото сделано с большим искажением (см. раздувшиеся, как будто после взрыва безоболочного ВУ, борта кабины).
А вот на этом фото получше видно.
На сайте с 31.01.2016
37 1
Я всегда подозревал, что О.К. Антонов мягко говоря недолюбливал пилотов, причём на каждом (!!!!!!) самолете.
На сайте с 31.12.2011
83 3117
Мастерская работа! Класс!
Администратор
Эстет
Спонсор
На сайте с 21.10.2009
48 4367
Классная работа! Но синий винт ему идёт более традиционно.
На сайте с 31.01.2016
37 1
Спасибо за оценку всем коллегам! Да, синий винт тоже хорош, я колебался в выборе цвета....
На сайте с 07.11.2018
7 25
+1
На сайте с 04.11.2013
12 198
+2
На сайте с 13.05.2020
0 0
Отличная модель!
У самого лежит такой в 1:72, ждет своего часа.
На сайте с 31.01.2016
37 1
Спасибо! Вам дождаться своего часа и получить удовольствие от сборки и результата!
Спонсор
На сайте с 16.04.2009
21 1234
Отличный "Антонов". Смотрится очень живенько. Мне очень понравился. Вспоминаю полёты на нём, это что то с чем то...Не устаю потирать руки, так и чешутся его сделать..
На сайте с 31.01.2016
37 1
Успехов вам, коллега и спасибо за отзыв, приятно! Да, полет на Ан-2 незабываем, начиная от грохота движка и подрагивания капота.... Ну, и запах полета, конечно!
На сайте с 26.09.2015
0 3
Отличный колхозник! С Уважением, Андрей.
На сайте с 31.01.2016
37 1
Благодарю за отзыв, коллега!
На сайте с 27.11.2014
8 388
А у тех, кто умнее, мудрее и опытнее, таких бичей не бывает в принципе... Ибо они клеят остекление с помощью ПВА. То есть его можно снять.
На сайте с 31.01.2016
37 1
Интересная метода, нужно взять на заметку, где это уместно. Жаль, с фюзеляжем такие номера не проходят - нужно просто взять кисточку, сжатый воздух и почистить, чем я и займусь, когда доберусь до модели. Спасибо за хороший совет!
На сайте с 22.01.2013
2 5
Замечательная модель.Очень мечтаю собрать такой....
На сайте с 31.01.2016
37 1
Евгений, спасибо за отзыв, очень приятно! И машина замечательная, и модель приятная. но нужно быть готовым к запилу по поверхности плоскостей, киля и стабилизатора и устранению "косяка" с пилотской кабиной. Удачи, коллега!
На сайте с 07.11.2018
7 25
Олег, приветствую!
Вы так классно сделали модель Ан-2, особенно пилотскую кабину. Но на нижнем крыле справа и слева, на передней кромке, есть какие-то овальные лючки, что это? Зачем они? Нужен только на левой плоскости, у законцовки.
И ещё, а кто Вы по профессии?
На сайте с 31.01.2016
37 1
Добрый день, Евгений!

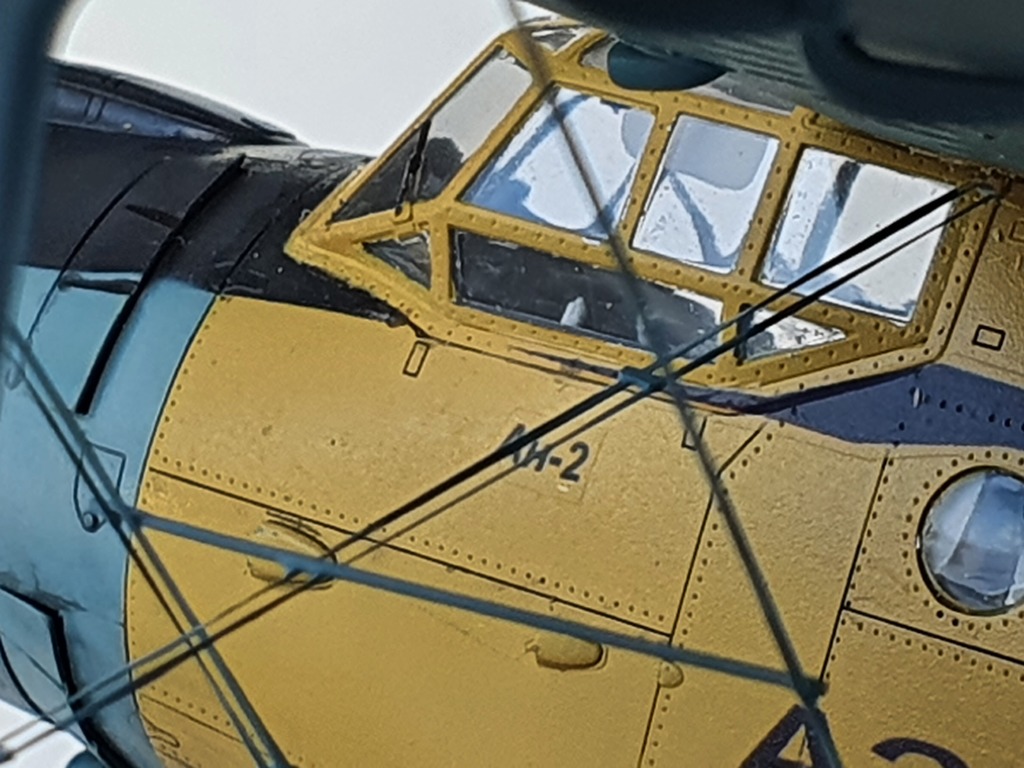

Мне приятна ваша оценка моей работы. Но смотрю я каждый раз на модель и вижу жуткий косяк и именно по пилотской кабине! Обидны такие промахи до глубины души. А увидел только после сборки. Надо было перенести переборку миллиметров на 5 вперед, в аккурат на один переплет фонаря кабины.
На ваш вопрос по лючкам я не нашел ответ в РЛЭ. По верхнему крылу есть описание лючков, а по нижнему нет. Ан-2, не мой тип, просто довелось поштурвалить из Донецка в Харьков, а конструкцию глубоко не знаю.
По профессии я гражданский пилот, пока действующий.
На сайте с 07.11.2018
7 25

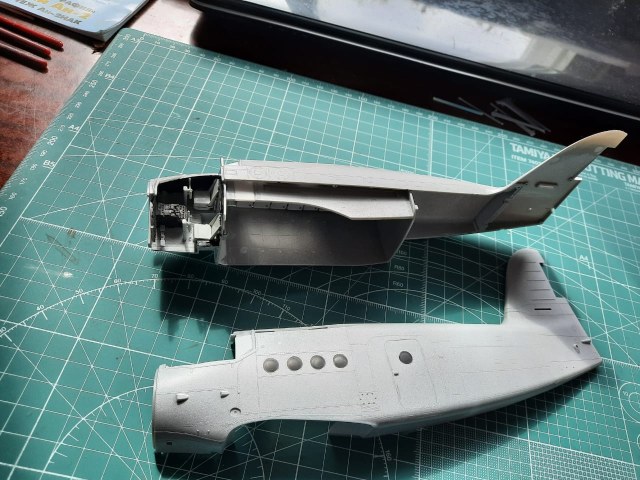

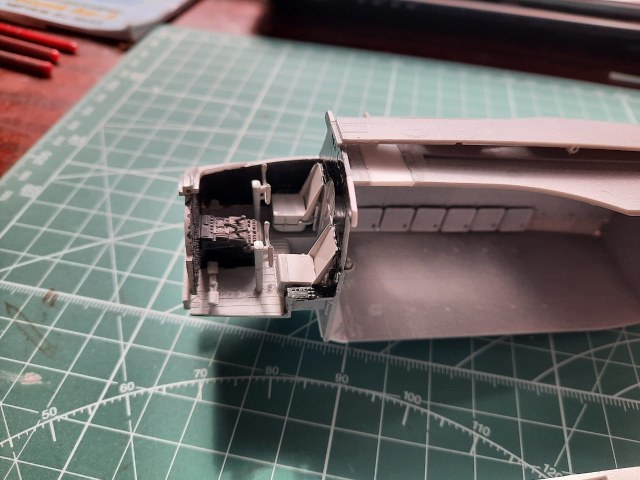

Я тоже сделал подсборку кабины пилотов этого набора Ан-2. Но потом не было времени продолжать сборку. Весной, уже прошлого года, расклеил подсборку. Перенёс шпангоут, укоротил пол кабины пилотов, сиденья и другие места переделал. А на приборную доску меня, пока не хватило.
По Вашей модели: в левой нижней плоскости крыла, у края, находится индукционный датчик ИД, из комплекта ГИК-1, курсовой системы. И больше никаких лючков на верхней части нижнего крыла нет.
Я работал авиатехником АиРЭО на Ан-2, Ми-8Т, Ан-24/26.
На сайте с 07.11.2018
7 25
На сайте с 31.01.2016
37 1
Добрый вечер, Евгений!
Посмотрел вашу работу- отлично, на "Каропке" такого Ан-2 ещё не было, правильный самолёт получается! С удовольствием посмотрю результат. Я понял, что попал на специалиста, спасибо за информацию. У меня Як-18Т, Ан-24/26, Ан-72/74, Боинг-767, Гольфстрим-150/450/550
