Щербаков Ще-2
- Производитель:
- Самоделка
- Тип двигателя:
- Поршневая
- Тип техники:
- Гражданские
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия

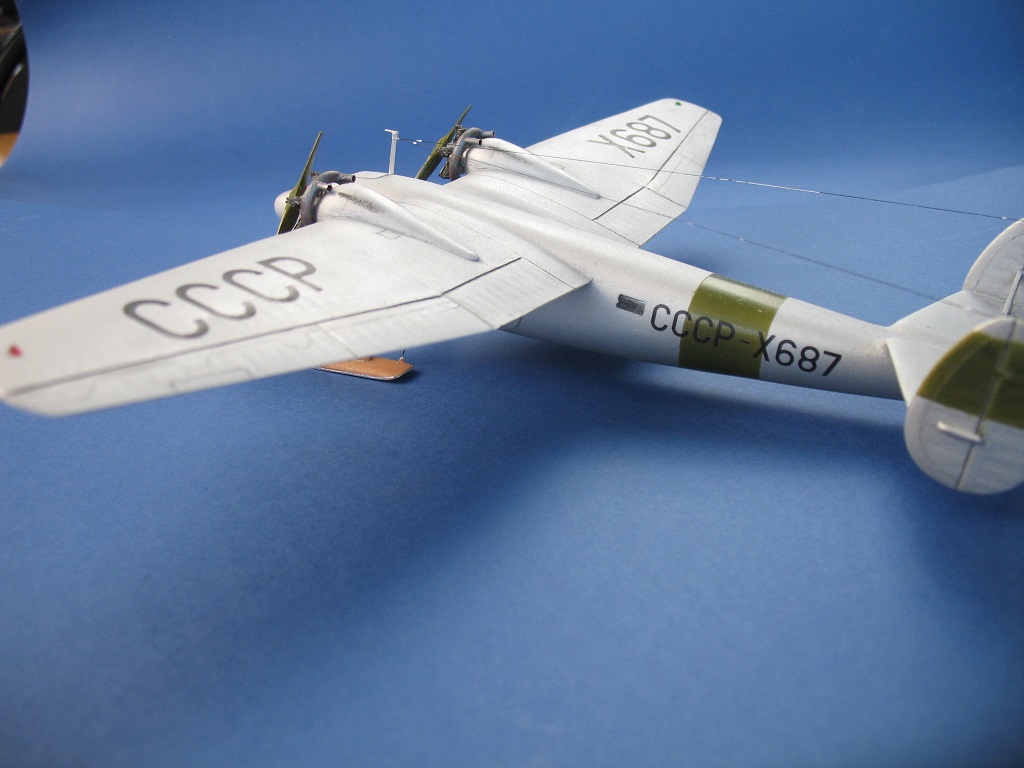

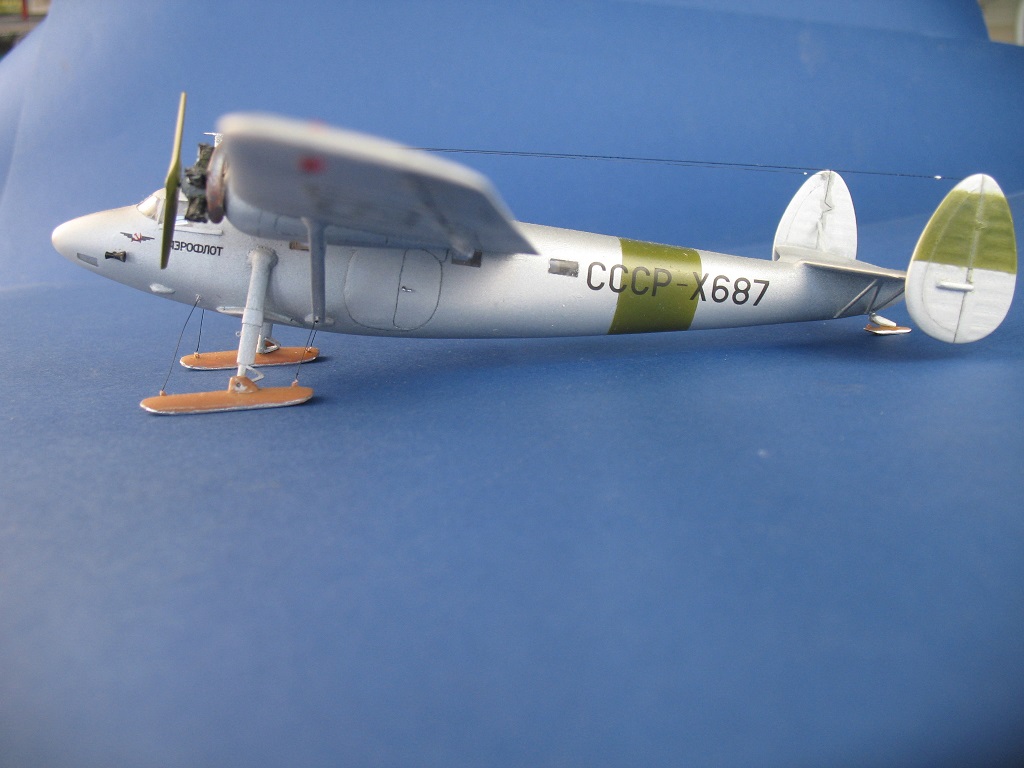

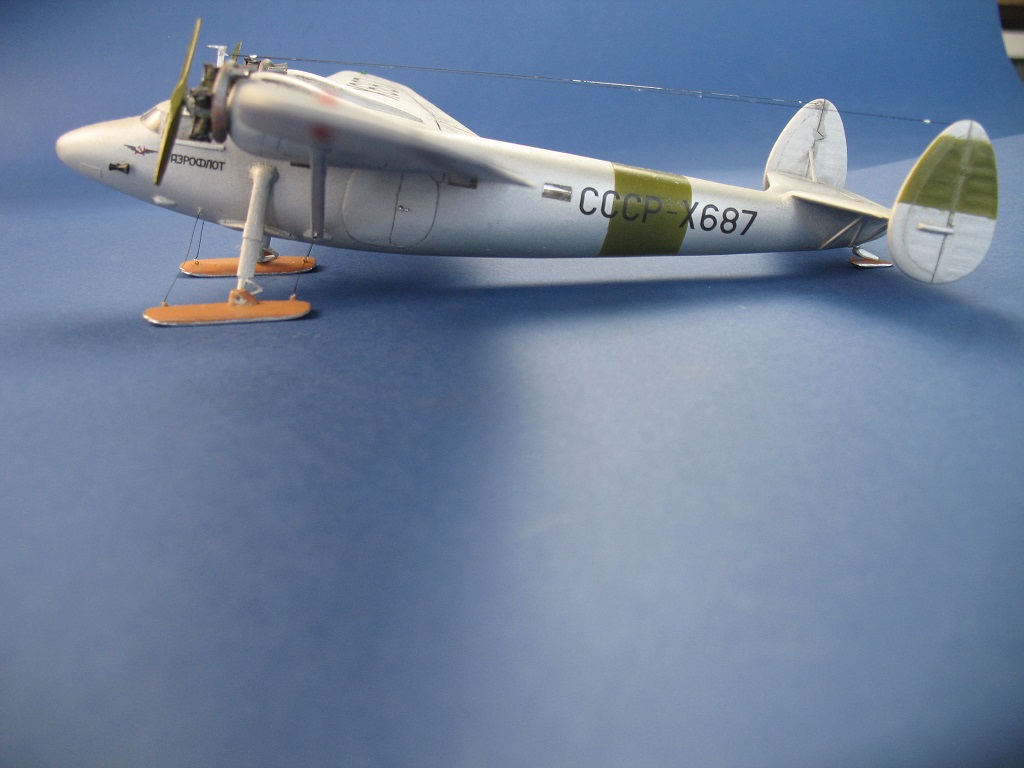

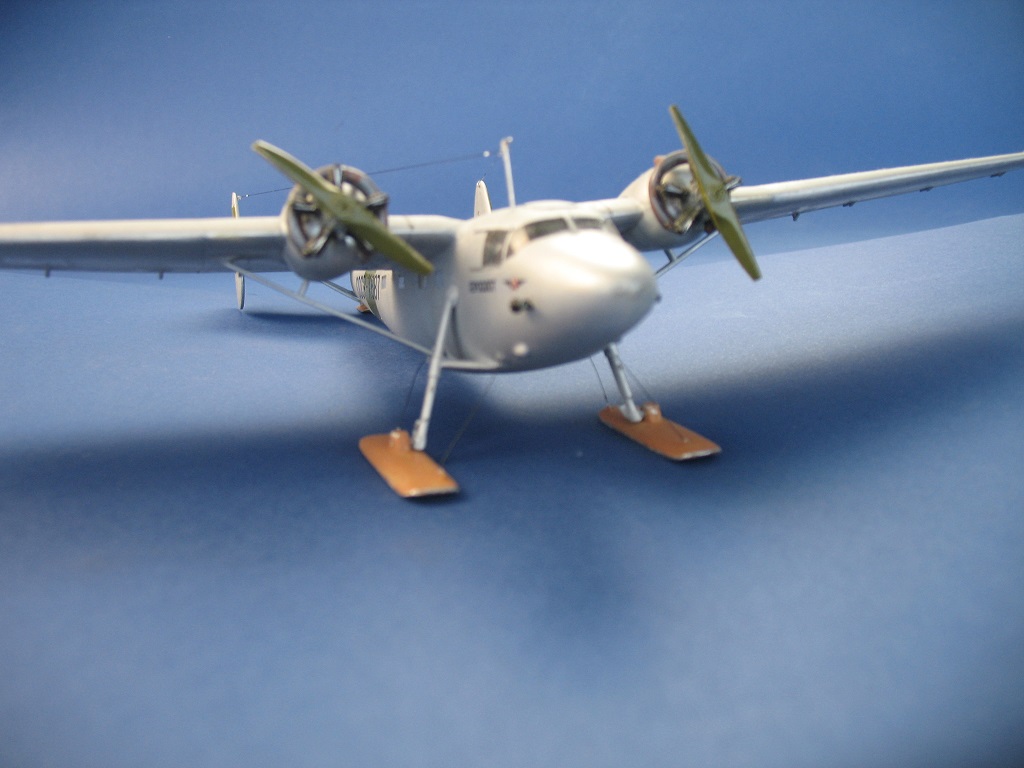

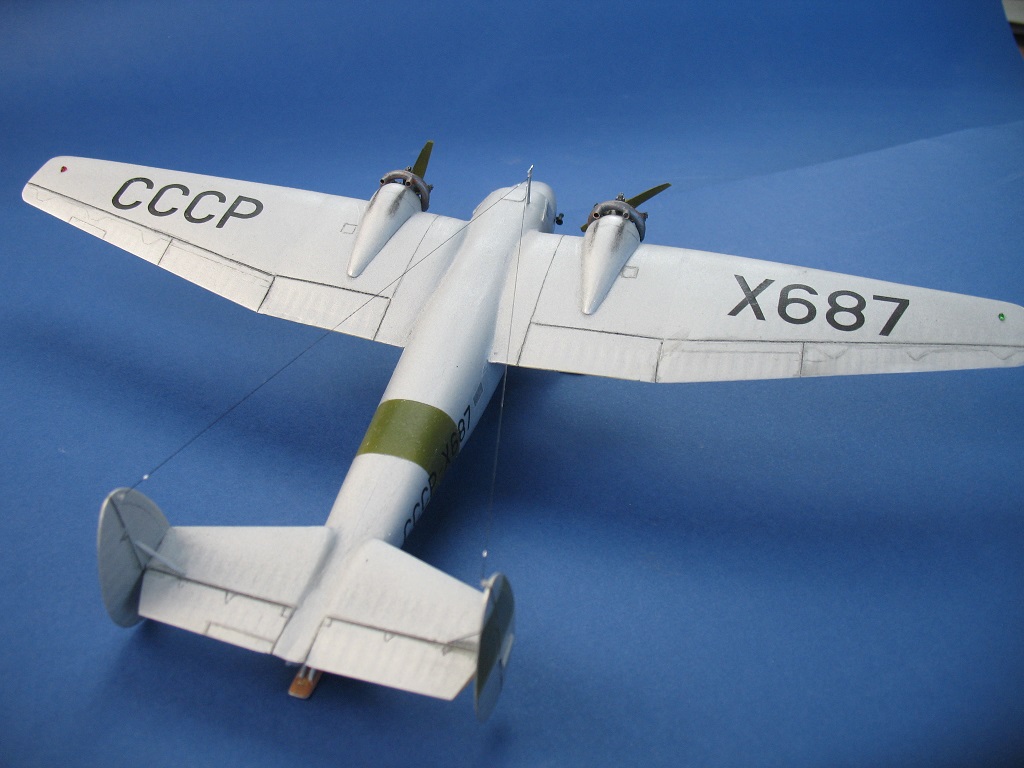

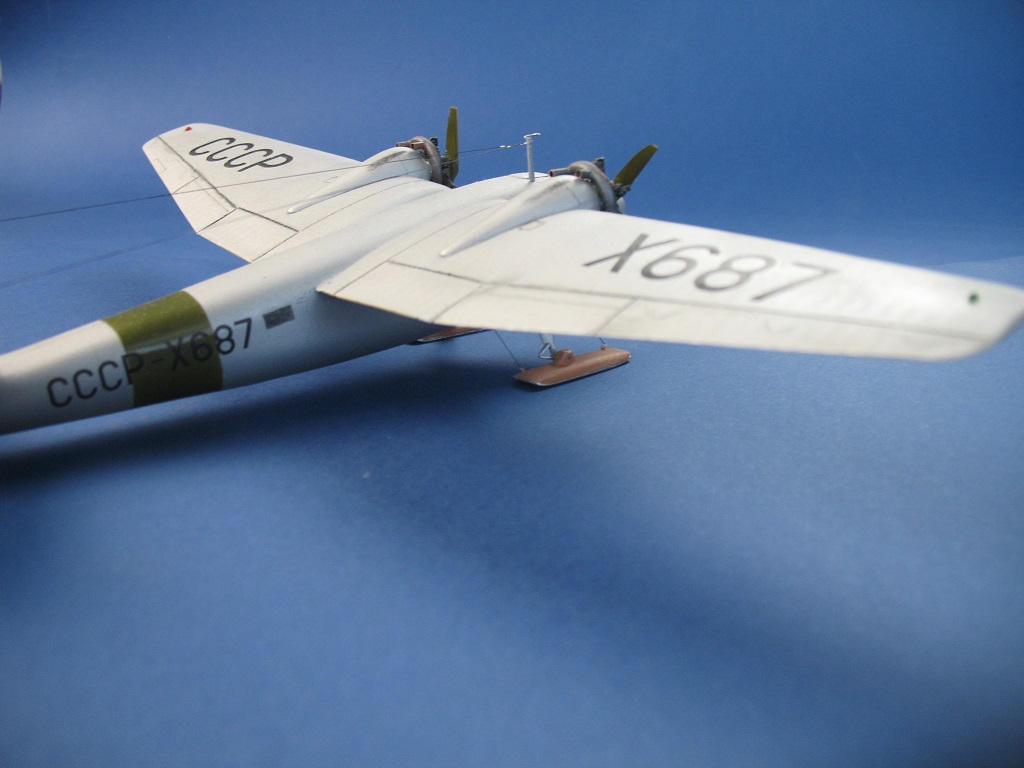

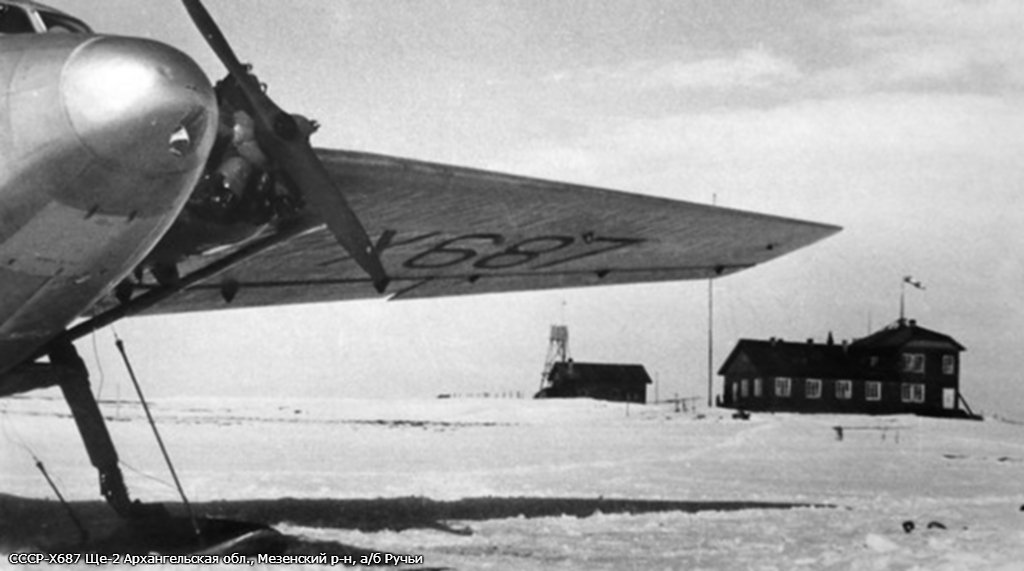

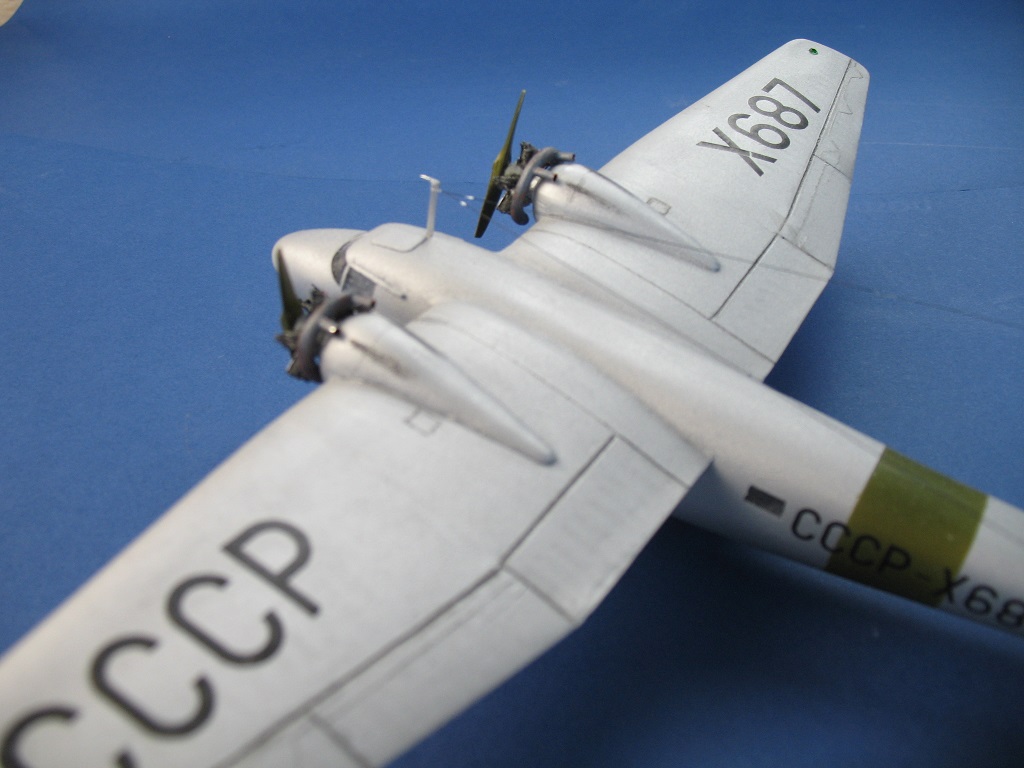

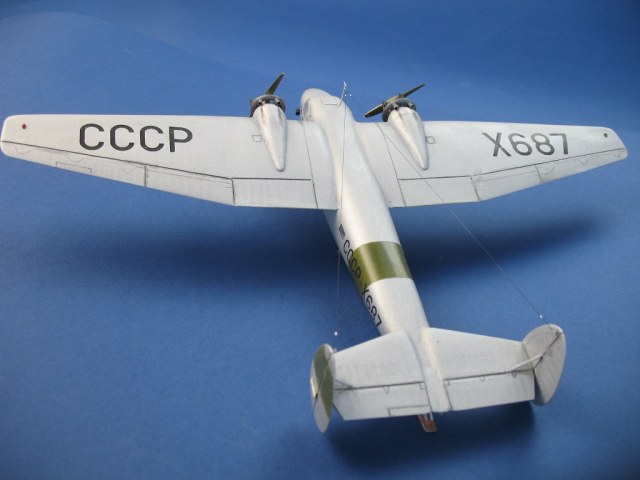

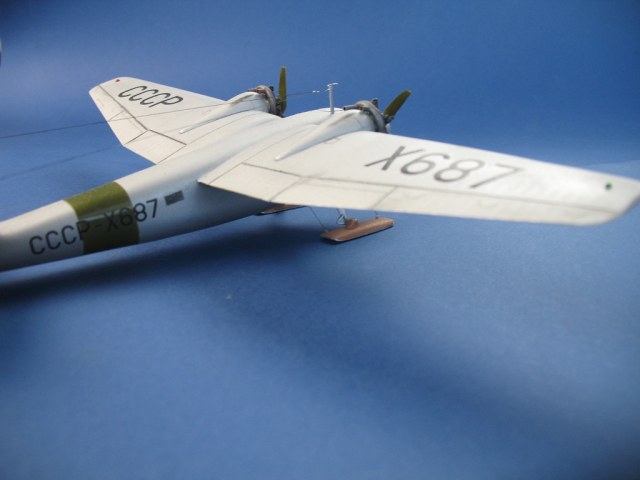

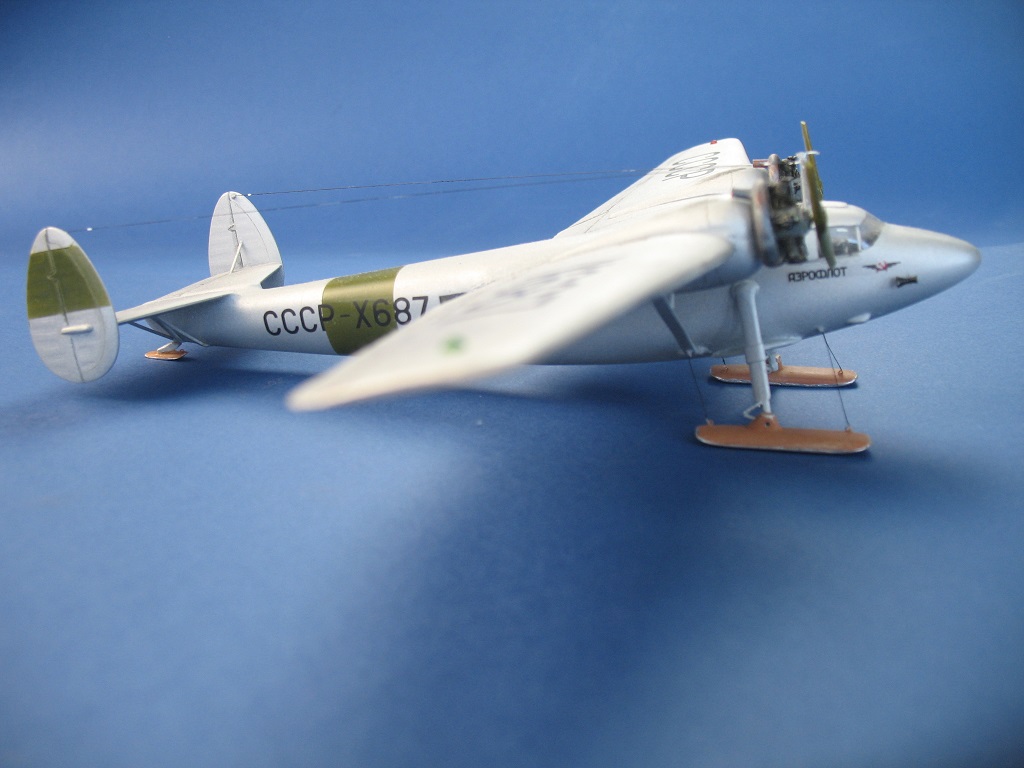

Осенью 41-го в КБ 482 начато проектирование самолета ТС-1.В 42-м построен для испытаний под названием Ще-2.В серию самолет пошел в 43 -м году и выпускался до 46 года.В конструкции применялись отработанные серийные агрегаты и узлы.Двигатель М-11д,амортстойки от Ла-5,костыльная установка от Ил-2.Самолет изготовлен из дерева.Применено крыло с мощной механизацией для сокращения пробега и посадочной скорости до 60 км ч.Всего построено 567 экземпляров.Применялся в ВВС СССР,Польши,Югославии и в ГВФ. Ще-2 с номером Х867 эксплуатировался в Наркомате рыбной промышленности (Х-хозяйственный) в Северном Управлении ГВФ,в 45-48гг.Учавсвовал в зверобойных экспедициях и доставки рыбы с зимних промыслов в Архангельск.Одним из мест базировки была авиабаза Ручьи в Мезенском р-не. Модель строилась по типовой технологии-фюзеляж выдавлен из 1-мм оргстекла,крыло и оперение пластик.Двигатели Неомега.Винты,лыжи-самодел.Хорошо помогло тех.описание самолета.Декаль Алексея Бацких.Окраска-металлик М.R Hobbi 8. Смывка серого цвета. Ретушь- простой и акварельный карандаш.Оковка лыж карандаш Молотов. Приятного просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (51)
На сайте с 02.08.2013
12 567
Редкая модель, понравилось!
На сайте с 14.03.2018
24 874
Спасибо.
На сайте с 11.09.2015
62 473
За самодел моё вам почтение.
На сайте с 06.05.2013
128 2616

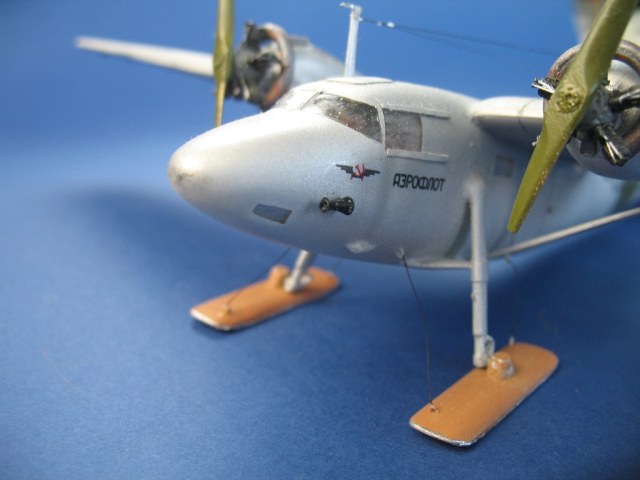

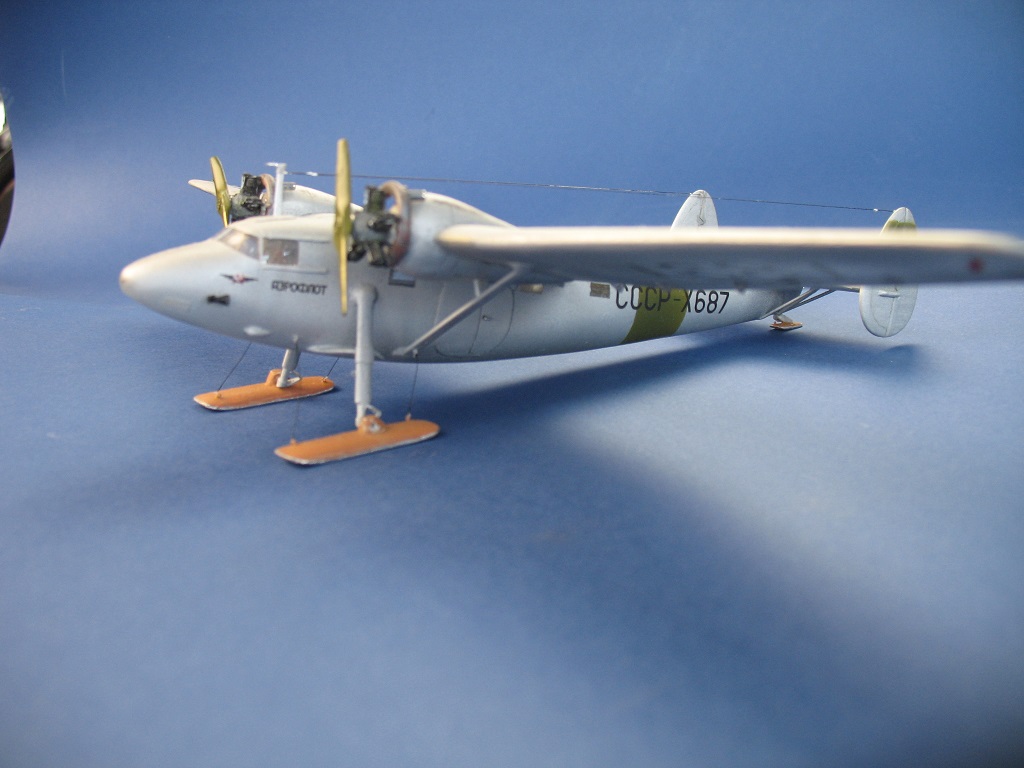

Очень даже хорошо! Тем более самодел. Да и редкий тип для моделирования. В общем респект по всем показателям! Только надпись "Аэрофлот" лишняя в сочетании с номером Х.
На сайте с 18.07.2010
368 21797
Нос Ли-2, хвост Пе-2, моторы У-2, летает едва - да, это все о нем!
Присоединяюсь, хотя на макро заметна некоторая грубость. Но это самодел!Фото не особо понравились. На трубу снимали?
На сайте с 14.03.2018
24 874
Сергей я точно помню в музее авиации севера на фотках, было написание под окнами пилотской кабины,почему и не сомневаюсь.А музей знатный.
На сайте с 14.03.2018
24 874
На фотик.Мне тоже не очень нравится.
На сайте с 25.11.2017
0 2855
Да, самоделка класс!
На сайте с 19.01.2010
4 254
Интересный самодел, да и сам по себе самолёт очень привлекательный.
На сайте с 15.02.2014
360 666
Классный самодел!
Спонсор
На сайте с 21.10.2009
48 4348
Достойный запил! Винты не очень.
Спонсор
На сайте с 25.06.2017
25 950
За один только самодел уже респект!
Результат тоже не плохой. В материальной части этого самолета ничего не соображаю, но Саша проделал громадную работу по поиску информации и постройке редкого аппарата.
А по винтам... я тебе говорил....
На сайте с 14.03.2018
24 874
Извини-не удержался.
Очень интересный аппарат. Даже не знал о таком.
Стойки шасси я бы смыл (подчеркнуть рельеф) и окрасил штоки амортизаторов в металлик.
С уважением,
Игорь
На сайте с 14.03.2018
24 874
Игорь по смывке,согласен,можно подчеркнуть,тем более стойки выраженные.А вот металлика на стойках нет как не рассматривал-все закрыто кожухами.Хотел оживить проводкой тормозной системы,тоже все под обтекателями стоек спрятано.Даже в техописании копался-нет выходов наружу конструкции.Все отдано для улучшения аэродинамики.Материалов ничтожно мало по этому самолету.
На сайте с 01.08.2010
25 1943
Круть !
На сайте с 23.11.2012
18 0
Отличная работа.
Александр
На сайте с 31.12.2011
83 3117
Отличная работа!
На сайте с 14.03.2018
24 874
Спасибо.Все для вас,что бы душа радовалась.
Ого, сильно !
"по типовой технологии-фюзеляж выдавлен из 1-мм оргстекл" а можно детальнее узнать ?
На сайте с 14.03.2018
24 874
На сайте с 14.03.2018
24 874
На сайте с 14.03.2018
24 874

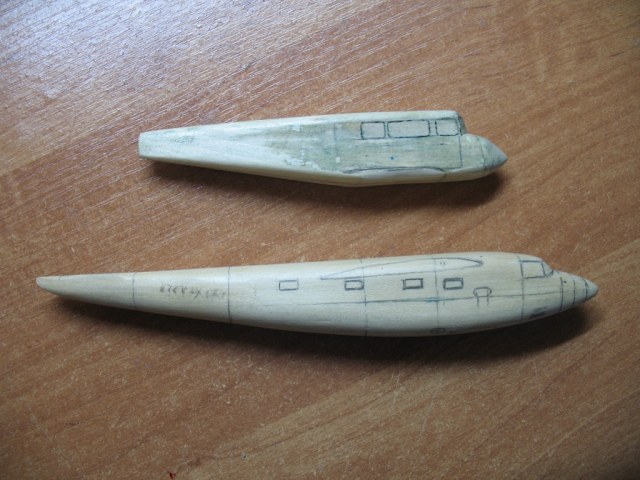

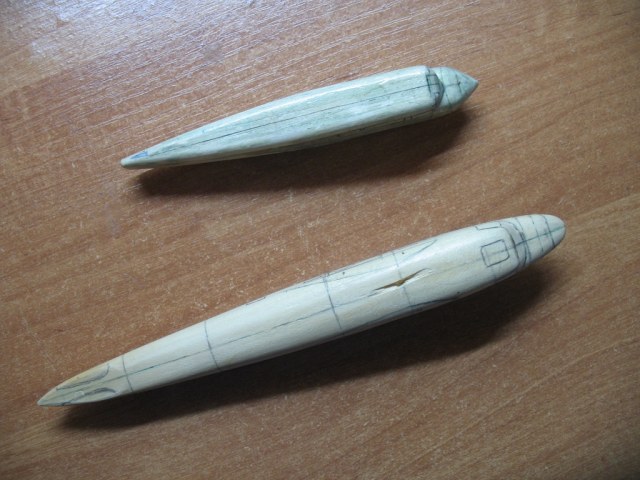

Игорь вот такие пуансоны из липы.Далее выпиливается матрица из фанеры и прикрывается другой,чуть больше по размеру отверстия.Между ними 1мм оргстекло.Над газом греем и выдавливаем пуансоном.Можно и пластик греть.Остальное-пилим,точим ,стругаем.Стройка есть в незаконченных сказках.
Спонсор
На сайте с 19.03.2014
104 2661
Хорошая модель!!! Фото бы поменять.
На сайте с 14.03.2018
24 874
Игорь,боюсь-косяки повылазят-ночами спать не буду.
На сайте с 09.10.2010
30 4
Понравилось,хорошее пополнение коллекции,а самое главное,что- ни у кого нет!
На сайте с 14.03.2018
24 874
Так Володя уже и не хочется мессеры и юнкерсы собирать.Все полки забиты а редких моделей и нет.Вот и приходится самому лепить из того что было.
Спонсор
На сайте с 15.07.2010
62 482
Своими руками - это класс! Интересный самолет и хорошая модель! Жалко, что такой модели не делают производители...
На сайте с 14.03.2018
24 874
Саш есть такая но в смоле и стоит.....около 40 евриков.Лучше самому.Это не сложно.Заготовки у меня еще есть фюзеляжа,крылья и оперение выточишь сам.Только двигатели найди.Можно и с капотом,где движки не видны.Не особо страшно.Стройка моя есть в разделе неоконченные сказки.
Спонсор
На сайте с 17.10.2010
724 9624
Очень достойный самодел.
Единственное, чего не понял - почему винты сделаны так грубо?
А вот показать работу не удалось. 9е и 10е фото вообще не в фокусе. На большинстве снимков малая глубина резкости, если для крупных планов это ещё как то можно пережить, то для общих видов это не годится.

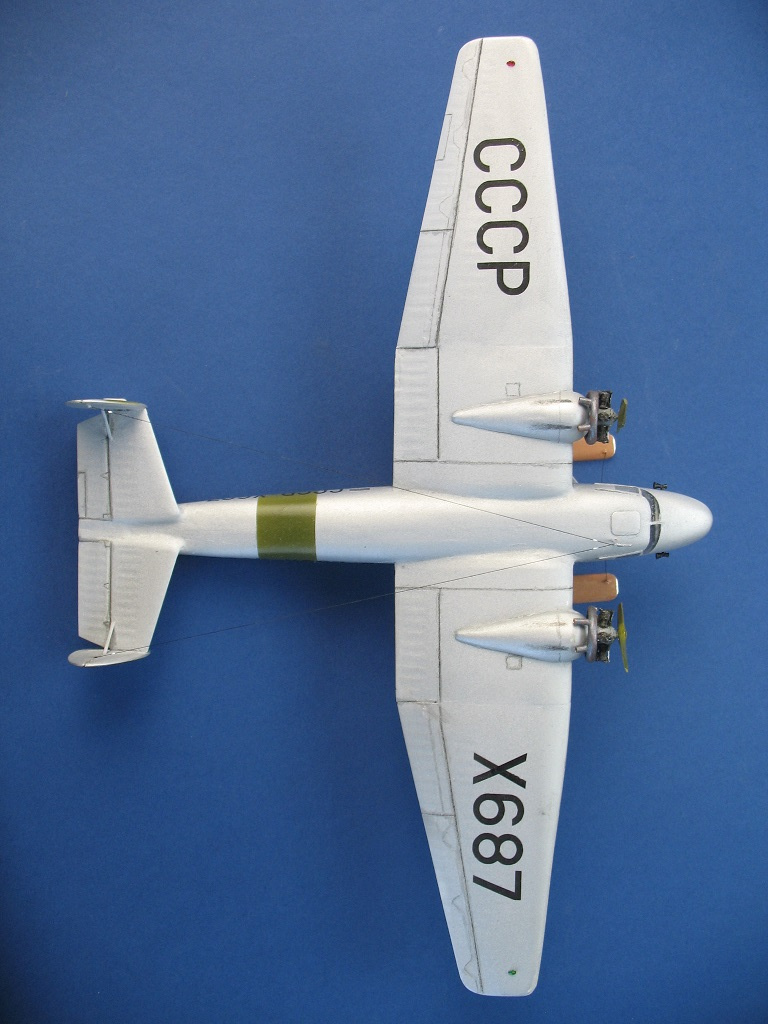

Прошу дать виды строго справа/снизу/спереди/сзади.

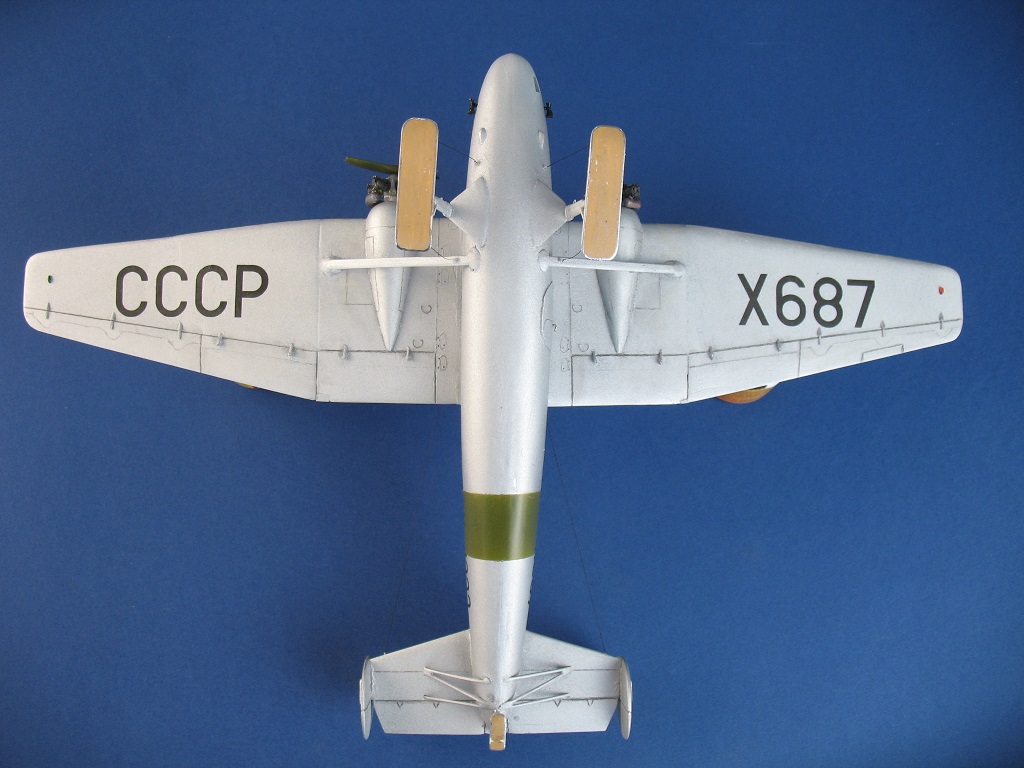

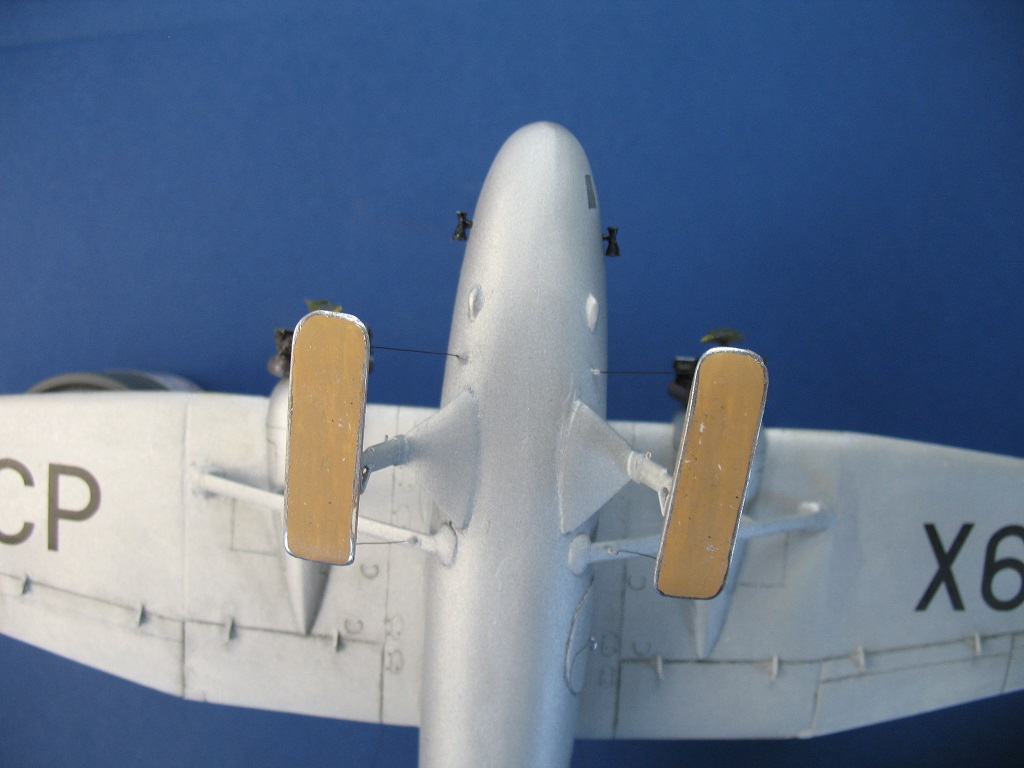

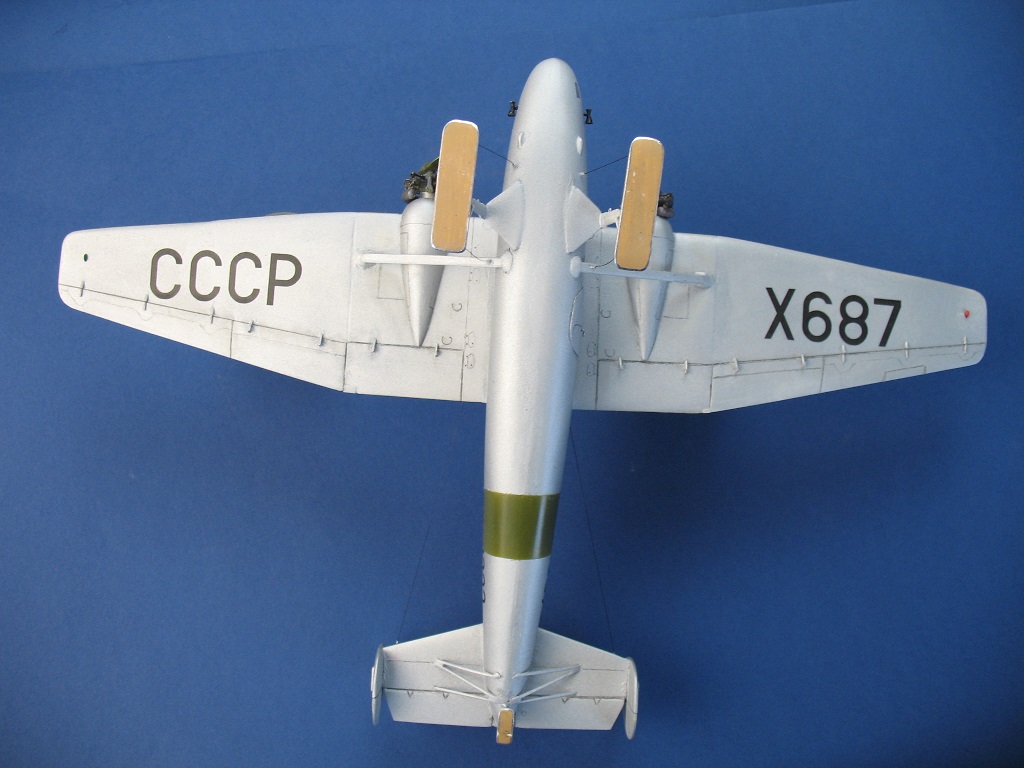

На текущих двух видах снизу кажется, что лыжи ориентированы не вдоль продольной оси, а развёрнуты. Так ли это?
В общем, при отличной работе не все удалось рассмотреть.
Просьба переделать фотосессию
На сайте с 14.03.2018
24 874

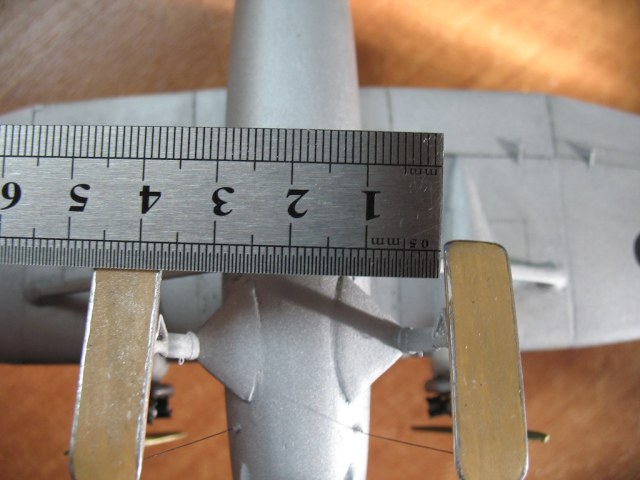

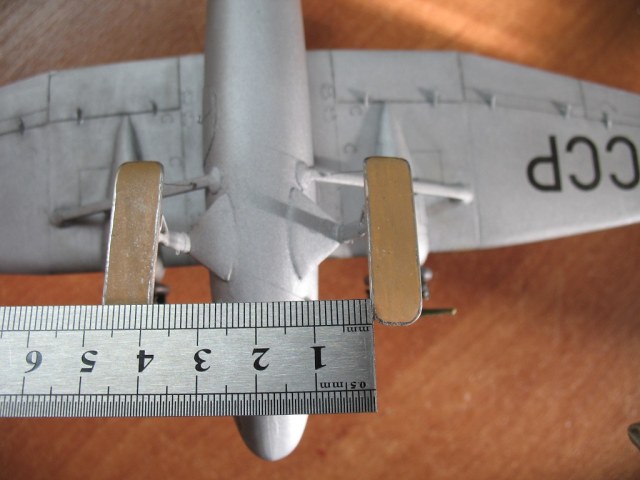

Вас понял.Буду переснимать.На счет лыж-левая на 0.5мм повернута наружу,между ними разница в 0.5мм.И создается впечатление не параллельности с продольной осью.Попробую подломать и переклеить,сложно поймать,ведь вначале в стойки вклеивались оси а затем на них монтировались лыжи.По винтам-это мой позор.Спешил.Сниму,зачищу и вновь буду красить.Виды строго спереди,сзади,сбоку пересниму.Но как фотик поведет.Может на макро снять? Просьба из прихожей не убирать.
На сайте с 14.03.2018
24 874
На сайте с 14.03.2018
24 874

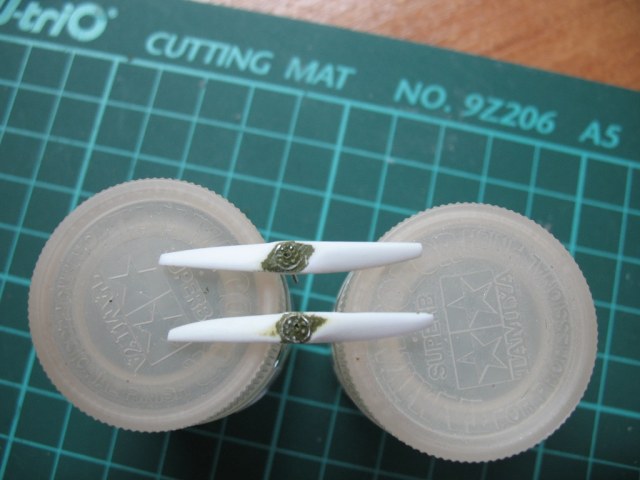

Винты сняты,очищены от краски,зашлифованы и готовы к окраске.
Спонсор
На сайте с 26.08.2011
67 880
Самодел, не избитый прототип - отличная работа!
На сайте с 18.07.2010
368 21797
На сайте с 14.03.2018
24 874
Я уже знаю.Спасибо.
На сайте с 14.03.2018
24 874

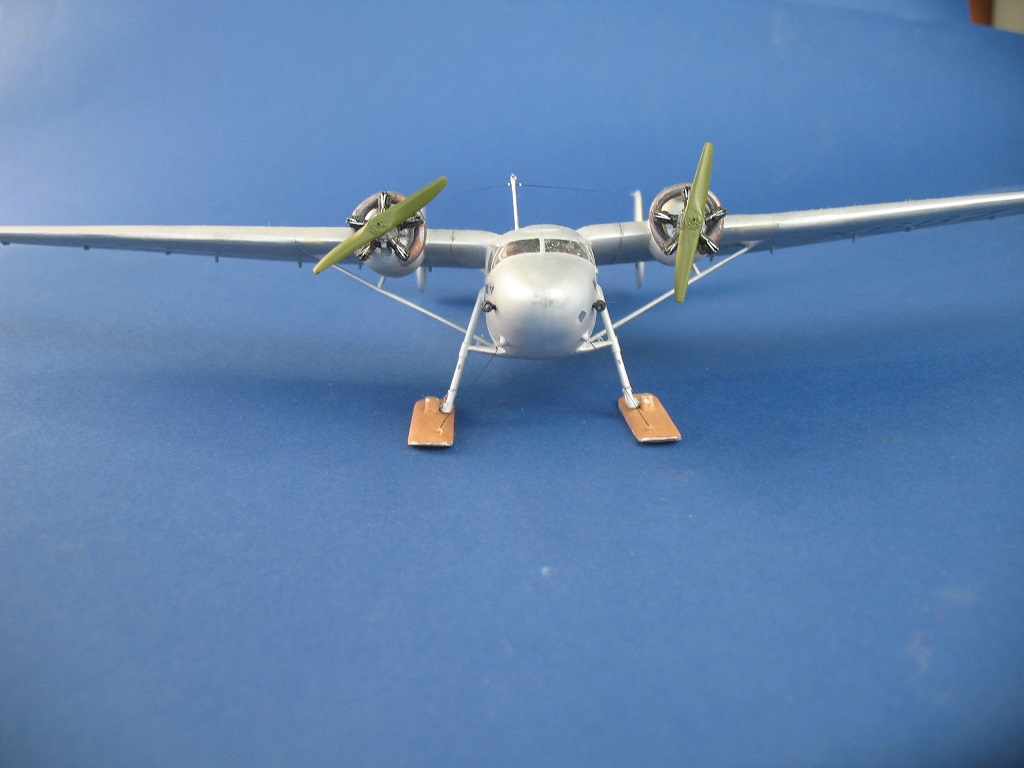

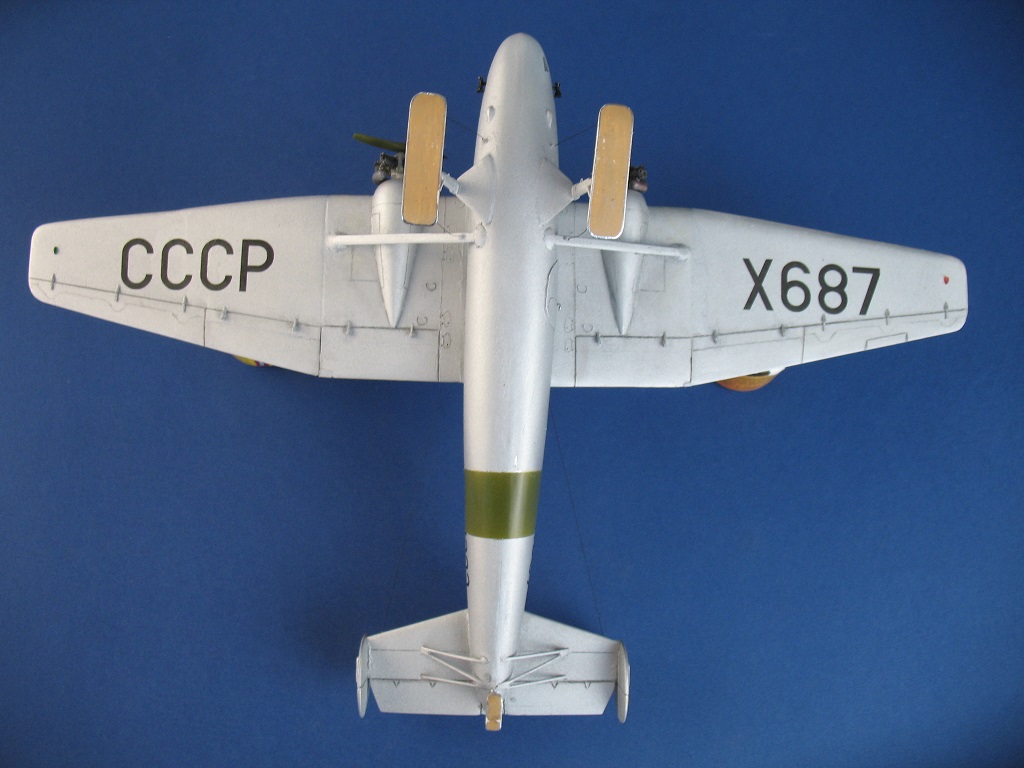

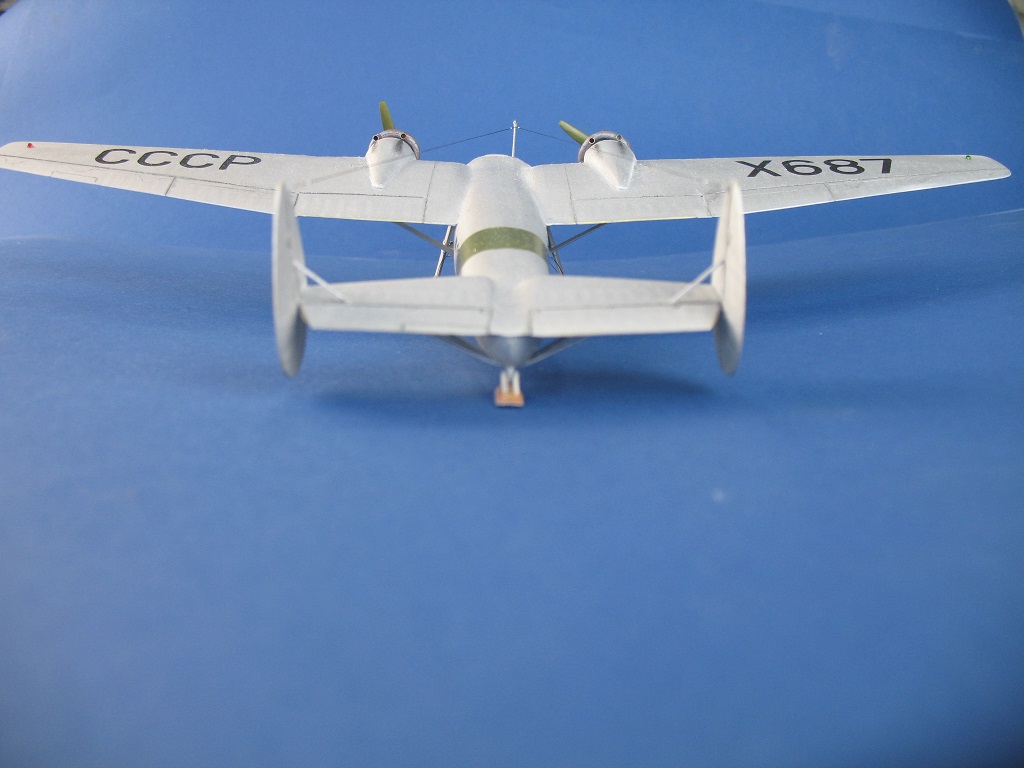

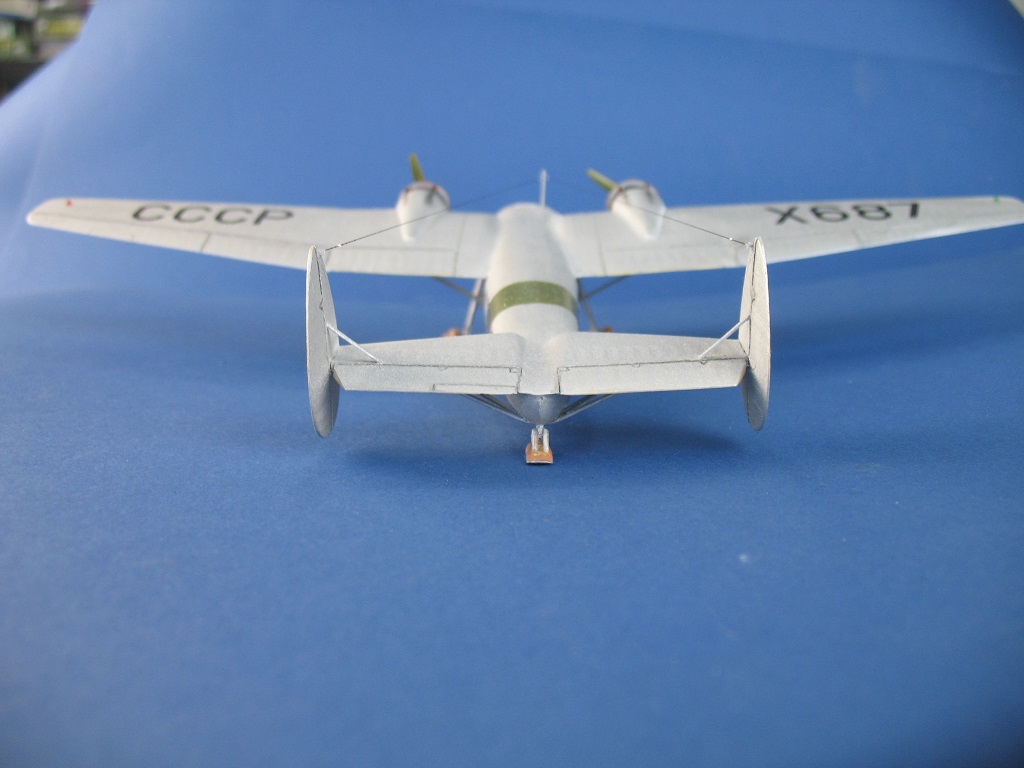

Добавил еще виды.Но как обычно вид справа и забыл.Поверьте он такой как и слева.
Спонсор
На сайте с 17.10.2010
724 9624
Спасибо. Так лучше.
Еще раз повторюсь - модель отличная.
И редкая, по моему, есть только смоляная модель, но здесь самодел, что вызывает только уважение
На сайте с 01.12.2016
1 216
Вопрос к автору- Саша, расскажите, как делали расшивку на элеронах/закрылках?
На сайте с 14.03.2018
24 874
Спасибо за оценку.
На сайте с 23.09.2015
18 3047
Красивый аппарат, интересный способ изготовления фюзеляжей (заглядывал в стройку)! Желаю удачно переснять (пусть всё будет в фокусе)!
На сайте с 14.03.2018
24 874

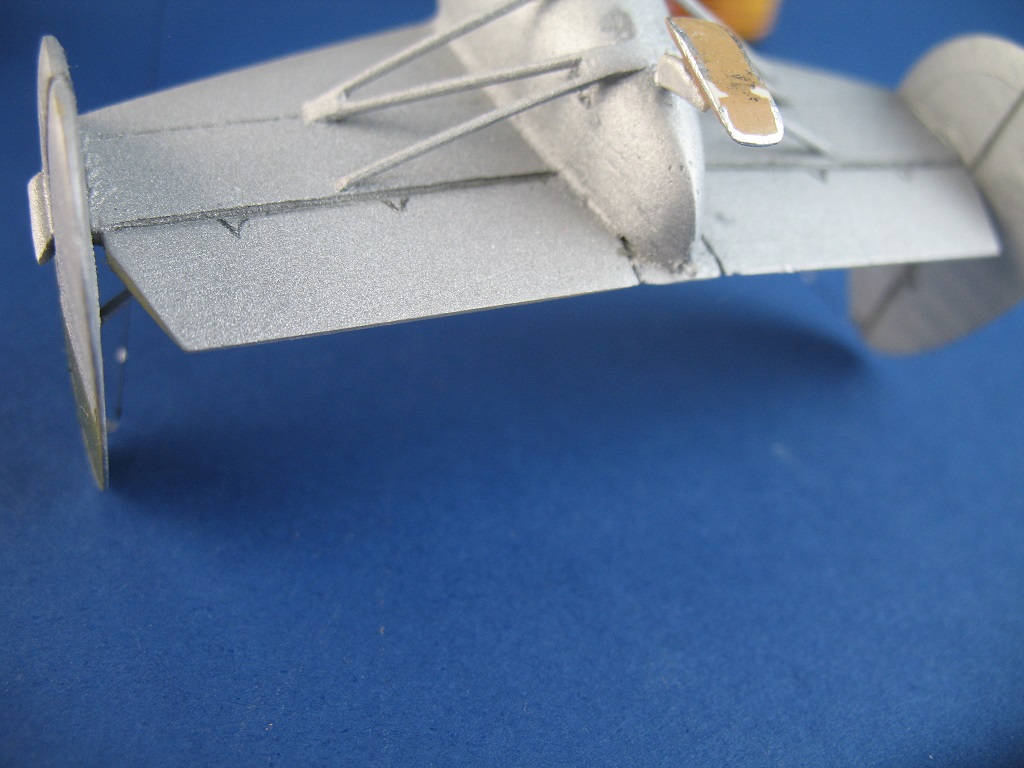

Валера,наверное провис полотна?По чертежу нанес контуры,разметил карандашом,тонко расшил кончиком ножа а затем расширил шильцем неглубоко,без фанатизма.Далее после окраски смывочка,акварельный карандашик тонко.Провис полотна на крыле,элеронах и закрылках выскребал только сверху полукруглой частью скальпеля.Далее сровнял шкурочкой.Вроде несложно.
На сайте с 01.12.2016
1 216

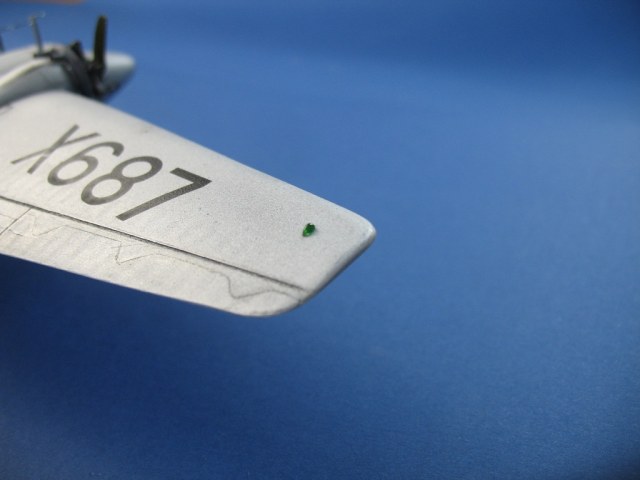

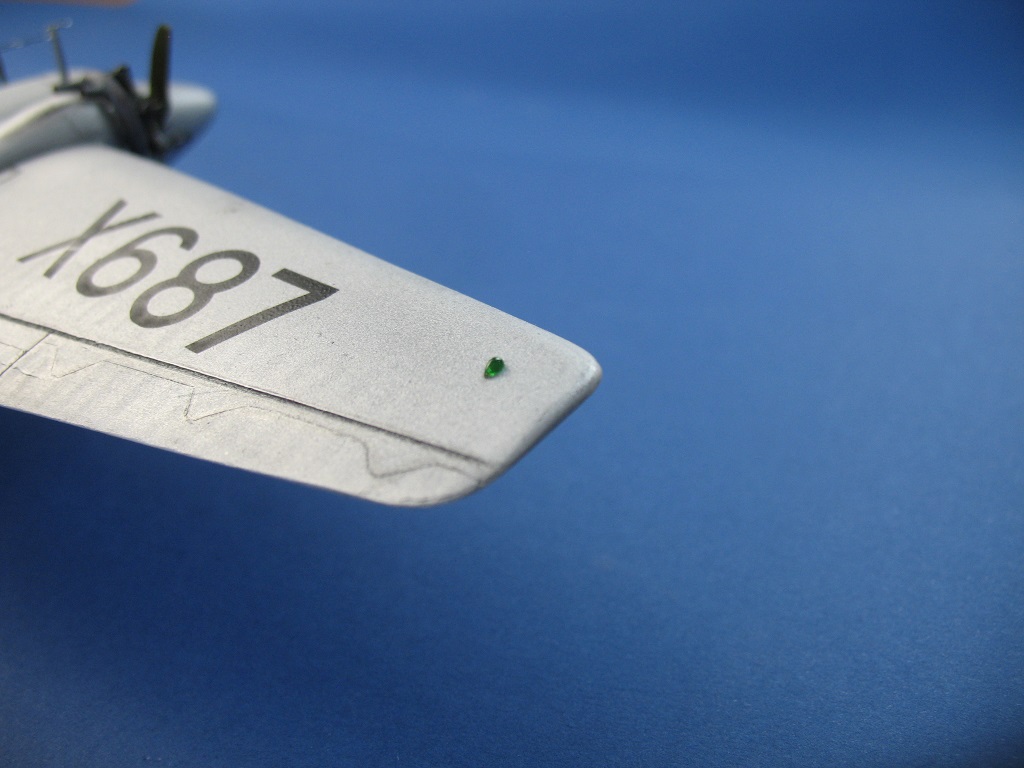

Нет, именно расшивку-фото, где фрагмент крыла с зелёным фонарём
. Но я понял мысль, спасибо!
На сайте с 27.11.2017
48 747
Отличный самодел - понравился
Спонсор
На сайте с 15.07.2010
62 482
Спасибо! Надо подумать!
На сайте с 28.11.2011
59 46
Отличная работа.
На сайте с 14.03.2018
24 874
Равняемся на передовиков.
На сайте с 03.10.2013
65 31
Класс! Отличный результат!
На сайте с 14.03.2018
24 874
Растем над собой.
На сайте с 18.07.2010
79 1868
Хороший самодел. Только от пыли очистить бы.
На сайте с 14.03.2018
24 874
Александр,по моему это невозможно.Для самого это был сюрприз.И как там остались опилки,ведь все продувал.Это бич многих моделей.
